Содержание

Устройство крыши частного дома схема

Крыша частного дома — виды, формы, конструкции

  • Какую крышу выбрать для дома.
  • Как и почему крыша распирает стены и разрушает дом.
  • Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка

— доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами .

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

  • Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
  • Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.
  • Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
  • Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
  • Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
  • В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон. который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца,

стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м.
Стропильная система с наслонными стропилами имеет

  • Универсальность — пригодна для устройства крыш с пролетом до 16м. для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
  • Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
  • Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.
  • Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6м. а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы

один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

  • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
  • Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
  • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
  • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей,

называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата,

чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы. например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Продолжение на следующей странице 2:

Читать страницу: Страница 1. Страница 2

Схема крыши дома — особенности

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

Виды крыш для частного дома

Когда возводится частный дом, обычно строят скатную крышу, которая может быть односкатной или многоскатной конструкцией. Односкатную кровлю дома обычно обустраивают на постройках хозяйственного использования.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

Такая кровля в зависимости от количества скатов и их формы бывает:

Двускатные крыши . Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши . Представляют собой 4 поверхности, пересекающиеся под тупым углом.

Шатровые крыши . Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

Вальмовые крыши . Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника (прочитайте также: «Стропильная система вальмовой крыши: схема «). Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки (подробнее: «Проект вальмовой крыши — порядок работы «).

Полувальмовые крыши . Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

Многощипцовые крыши . План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму (детальнее: «Многощипцовая крыша: конструкция и основные составляющие «).

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра (детальнее: «Конструкция односкатной крыши «).

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

  • стропильные ноги;
  • мауэрлат;
  • коньковый брус;
  • подкосы;
  • стойки;
  • обрешетка;
  • крепежные металлические изделия;
  • материал для покрытия поверхности крыши;
  • внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально.

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Во все времена крыша была наиболее гармоничным архитектурным завершением дома. Она не только завершает, логически закругляет и всесторонне определяет наружный тип строения и особенности внешнего вида дома. Всем известно, что именно возведение кровли дома или кровельные работы являются очень важным, завершающим этапом строительства. Крыша – это не просто защита строения от солнца, дождя и снега, придание сооружению своеобразного внешнего вида, но и обеспечение комфорта для проживания в доме. Это завершающий элемент строения, который призван защищать вас от всех неблагоприятных климатических и атмосферных условий.

Разнообразие видов и конструкция крыш для небольшого дома

Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:

• чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;

• бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.

Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.

Форма и виды конструкции крыш

Виды крыш домов

В зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:

• односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;

• наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;

• дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;

• вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;

• ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;

• разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;

• редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;

• тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.

На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.

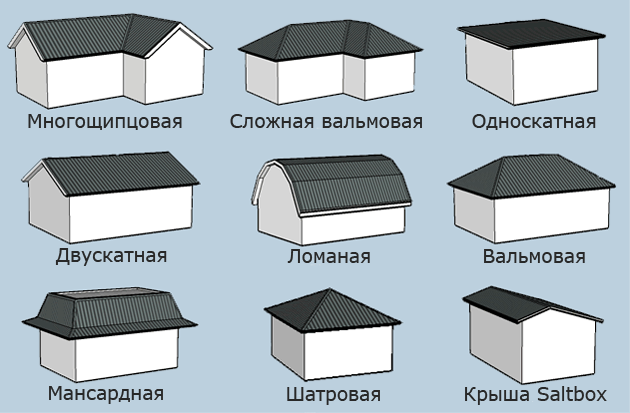

Формы крыш частных домов

Этапы и моменты конструкции крыш

Если вы все же определились с выбором крыши на ваш дом, вам нужно обращать пристальное внимание на определяющие условия. Тяжелый кровельный материал должен быть расположен на надежной стропильной системе, стенах и прочном фундаменте. Элитная категория кровельного материала — черепица, в наши дни достаточно доступна по цене и не требует больших денежных затрат. При возведении крыш собственными руками, внимательно прочтите руководство и предварительно попрактикуйтесь на вспомогательных или хозяйственных постройках. Выбирая изломанный профиль, не стоит полностью рассчитывать на собственные силы, можно прибегнуть к помощи специалистов. Сегодня конструкции крыши частного дома разделяются на деревянные, металлодеревянные, железобетонные и стальные. Сам по себе процесс строительства крыши состоит из нескольких этапов:

  • • укладка мауэлрата;
  • • общая сборка системы стропов;
  • • укрепление стропил на «коньке»;
  • • монтаж горизонтальных стяжек и гидроизоляции;
  • • установка обрешеток;
  • • обработка лицевой части поверхности.

Каждый из этих этапов нужно внимательно изучить, взвесить свои возможности и умения.

Укладка мауэлрата

Укладка мощной балки из прочного деревянного бруса с сечениями, равными 15х15 см, производится по длинной стороне стены, сугубо к коньку. Мауэлрат распределяет нагрузки на стропила, вес конструкций, нагрузки от снегов, дождя и ветров. Балки надежно закрепляются в стене строения, для этого используют шпильку или катанку – виды прочной стальной проволоки, предварительно вложенной и закрепленной в стенах. Производится специальными гвоздями или разновидностью строительных болтов.

Общая конструктивная композиция стропов

Стропила из надежного материала прикрепляются на мауэрлат по обоим бокам фронтона. После чего сбивается опоры на низ и в направлении карниза. Соединение стропил производят путем врубывания, скрепления длинными гвоздями деталей конструкции. Брус для стропил сечением 7, 0 х 15, 0 см, расстояние между ними от 60 до 100см.

Укрепление стропил на «коньке»

Для окончательного закрепления всей конструкции крыши, нужно произвести окончательное укрепление стропов. Это может быть произведено несколькими путями:

  • встыковку, методом обрезки верхнего края стропил под углом, чтобы упереть напротив;
  • на коньковый, ведущий брусок, когда между спиленными конструкциями стропил и под определенным наклоном монтируют коньковую балку;
  • «внахлест» — метод укладки стропил, когда они соприкасаются при помощи боков. Скрепление производится посредством гвоздевого комплекта или болтов.

Кроме этого, для безопасности конструкции, устанавливаются прогоны, расположенные вертикально, они надежны и добротны. Ведь это тот момент, который формирует надежность крыши.

Монтаж горизонтальных стяжек и гидроизоляции

Процесс придания надежности и прочности от возможности спадания внутрь при помощи досок, не толще, чем стропила. Эти элементы располагаются так, чтобы растягивать прогон. Крепление происходит длинными гвоздями или болтами. После этого производится нанесение пленки для гидроизоляции. Раскатав от стенки до стенки, раскраивают рулон пленки и прикрепляют при помощи строительного степлера. Сюда же укладывают все виды защиты от затрат тепла – высокотехнологичной минеральной стекловаты.

Подробная система стяжек и наложения гидроизоляции

Установка обрешеток

Пришло время обрешетки – прикрепления тонких реек необходимыми креплениями, что обеспечивает вентиляцию между пленкой и основной конструкцией. Обрешетка может быть сплошной и разреженной. В первом случае используют ОСП, ФСФ, доски или другие материалы для мягкой кровли. При наличии плотного покрытия, где могут присутствовать — глинистые составы, стальная или аналогичная кровля используют разреженный тип. Параметры брусков различны — 50х50 или 60х60 см, доски 30-40 мм, брусок лучше всего крепить на стропилах в направлении сверху вниз.

Схема видов обрешетки кровли

Обработка лицевой части поверхности крыши

Самым финальным, окончательным и главным этапом в строительстве является так называемая «залицовка» крыши. Технологический режим производства этого этапа состоит в использовании правильных строительных материалов и их специфических свойств. Начиная этот процесс, здесь обязателен точный расчет затрат всего предполагаемого, карнизные укрепления, «нахлесты» и прочие моменты нужно точно промерять и рассчитать.

Виды материалов для наружной отделки крыши

Таким образом, конструкция крыши частного дома. ваш дом и его крыша, возведенная при помощи нашего руководства, станет добротной, безопасной и надежной защитой для вас и вашей семьи на многие годы вперед. Все процессы должны быть выполнены без спешки с должным вниманием и качеством.

Видео конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Виды крыш домов

Формы крыш частных домов

Подробная система стяжек и наложения гидроизоляции

Схема видов обрешетки кровли

Виды материалов для наружной отделки крыши

Источники: http://domekonom.su/vidy-formy-konstrukcija-kryshi-doma.html, http://kryshadoma.com/montazh-i-remont-krovli/skhema-kryshi-doma-osobennosti.html, http://fundamentt.com/konstrukciya-kryshi-chastnogo-doma/

krovlya-mp.ru

Устройство кровли — изучаем разные виды конструкции

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

  • Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
  • Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

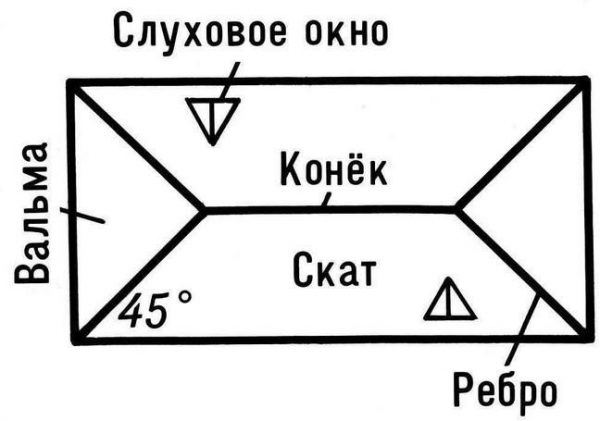

Скаты вальмовой крыши

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

  1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
  2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
  3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
  4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Гидроизоляция крыши

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

  • Пологоскатные;
  • Скатные;
  • Односкатные;
  • Двускатные;
  • Мансардные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Многощипцовые;
  • Купольные.

Рассмотрим ближе устройства каждой из крыш.

Основные формы крыш

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Загородный коттедж с односкатной крышей

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.dvuskatnaya-krysha-chastnogo-doma

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.foto14

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Дачный дом с вальмовой крышей

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.kryshi3

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.besedka-s-chetyrehskatnoj-kryshej-foto

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Многощипцовая крыша частного дома

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.Shema-obreshetki-kryshi-besedki1

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Виды висячих стропил

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

Устройство наслонных стропил

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

stroicod.ru

115 фото базовых элементов и их разновидности

Крыша является важным элементом дома, поскольку именно она является основной защитой здания от воздействия различных атмосферных явлений. Именно поэтому обустройство крыши необходимо проводить не спеша, учитывая все мелочи и обдумывая каждое действия. Правильно выбранный материал, угол наклона, сложность конструкции, качество кровли – все это в дальнейшем окажет непосредственное влияние на срок службы здания в целом.

Все эти вопросы нужно решить еще до начала сооружения крыши, чтобы определиться было проще, можно рассмотреть различные схемы устройства крыш, поинтересоваться их преимуществами и недостатками.

Какую конструкцию выбрать?

Конструкция крыши напрямую зависит от того, какое здание возводится – промышленное или жилое. Для зданий производственного назначения часто выбирают плоскую или односкатную крышу, а вот при возведении жилых домов наибольшей популярностью пользуется двухскатная и вальмовая формы.

Такие крыши имеют не очень сложную конструкцию, их легко можно сделать самостоятельно. По финансовым затратам эти формы крыш также весьма экономичны.


Двухскатная крыша состоит из следующих элементов:

  • стропильная система – стропильные ноги, которые попарно опираются друг на друга и расположены на стенах возводимого здания.
  • две зашитые стены или фронтона;
  • кровельный пирог, включающий в себя обрешетку, гидро- и пароизоляцию, кровлю, утеплитель и внутреннюю отделку;
  • система стока воды;
  • другие элементы, такие как чердачная дверь или окно в крыше (в зависимости от индивидуальных предпочтений).

Размер крыши и угол наклона определяются для каждого здания отдельно, в зависимости от конструктивных особенностей и предназначения здания.

Обустройство обрешетки

После того, как стропила установлены, специалисты настоятельно рекомендуют позаботиться о сооружении контробрешетки. Монтируется она параллельно стропилам. Это позволит усилить конструкцию крыши, что актуально в случае, когда кровельный материал имеет значительный вес. Устройство крыши из профнастила может обойтись и без контробрешетки, поскольку материал сам по себе легкий.

Далее следует сооружение обрешетки, которая крепится перпендикулярно стропилам. Для этого используют доски или брусья, которые должны быть сухими и ровными.


Ширина между досками определяется индивидуально, в зависимости от выбора кровельного материала. Так, устройство крыши из шифера предполагает меньшее расстояние между досками, нежели крыши из того же профнастила. При устройстве обрешетки следует учитывать не только вес кровельного материала, но и его жесткость.

Гидро- и теплоизоляция крыши

Чаще всего при обустройстве крыши в качестве гидроизоляционного барьера используют специальный битумно-полимерный материал (рулонный). Его можно крепить при помощи мастики или же строительным степлером.

Гидроизоляционный слой нужно крепить не внатяжку, а с незначительным попуском (около 20 мм). Кровельный материал нужно укладывать таким образом, чтобы между ним и гидроизоляционным слоем был зазор в 3-5 см.

Для теплоизоляции крыши чаще всего используют материалы, изготовленные на основе минеральной ваты. Они экологичны, долговечны, огнеупорны и со временем не дают усадки.


Между теплоизоляционным материалом и гидроизоляцией следует уложить диффузионную мембрану (паропроницаемую пленку) – это позволит утеплителю «дышать», при этом влага будет беспрепятственно испаряться.

Независимо от того, осуществляется устройство крыши из металлочерепицы или любого другого материала, нужно обязательно позаботиться о вентиляции чердака.

Обустройство кровли – последовательность действий

Независимо от того, планируется устройство мягкой крыши или из черепицы, процесс осуществляется в следующей последовательности:

  • Первым делом нужно рассчитать количество материалов, необходимых для кровли.
  • Возведение стропильной системы с четким соблюдением ее прямоугольности, а также горизонтальности конька.
  • Укладка и закрепление гидроизоляционного материала.
  • Установка обрешетки.
  • Установка специальных защитных «фартуков» вдоль конька, около дымохода и т.д.
  • Укладка кровельного материала.
  • Укладка доборных изделий, таких как коньковые планки, вентиляционные выходы, верхние ендовы и других.
  • Монтаж водосточной системы.
  • Укладка утеплителя в пространство между стропилами.
  • Установка и закрепление пароизоляционного материала.
  • Удаление строительного мусора, устранение мелких дефектов.

В целом, обустройство кровли занятие не такое сложное, как может показаться на первый взгляд. Главное произвести правильные расчеты и не прогадать с конструкцией крыши. И тогда устройство мягкой крыши или крыши из профнастила (и любого другого материала) будет в радость.

Фото устройства крыши

Также рекомендуем посетить:

mojdominfo.ru

Крыша — Википедия

Покрытие здания или крыша — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой и талой воды. Другой основной её функцией является теплоизоляционная (сохранение тепла и защита от перегрева).

Термин «покрытие» чаще употребляется к промышленным зданиям или бесчердачным крышам (их называют также совмещенными)[1], то есть конструкциям, являющимся одновременно и чердачным перекрытием, или к крыше и чердачному перекрытию вместе[2]. Более обще – к основным видам покрытий причисляют чердачные крыши, бесчердачные крыши, большепролётные плоские и пространственные (близкие по форме к плоским) покрытия[3].

Покрытия должны быть рассчитаны на восприятие постоянной нагрузки (собственного веса) и временных (снеговой покров, горизонтальное давление ветра) нагрузок, возникающих при эксплуатации.

Оболочка крыши, подвергающаяся атмосферным воздействиям, называется кровля. Она должна быть водонепроницаемой, влагоустойчивой, стойкой к агрессивным химическим веществам, солнечной радиации, морозам и другим воздействиям. Главными свойствами кровли является лёгкость, долговечность, экономичность в изготовлении и эксплуатации.

Конструкция крыши и выбор кровельного материала определяется на стадии проекта и зависит от дизайна фасада здания и технологии настила кровли.

Плоские крыши имеют обычно небольшой уклон, чтобы с кровли эффективно скатывалась вода. Плоскими обычно называют кровли с уклоном до 3 %. Такие покрытия обычно решают как бесчердачные.

Плоские крыши могут быть эксплуатируемые (террасные) и неэксплуатируемые.

На них могут удачно располагаться детские площадки, летние кафе, открытые кинотеатры, спортивные площадки и другое. Также площади этих крыш можно использовать под растительность, это называется «зеленая крыша».

Плоские крыши больше распространены в южных странах и на Востоке[источник не указан 3012 дней].

Внутренние подпоры чердачных крыш называются стропилами.

Наиболее распространёнными как в Европе, так и в России являются различные виды скатных (наклонных) крыш[источник не указан 3012 дней].

Крыша здания состоит из следующих элементов: наклонных плоскостей, называемых скатами, основой которых служат стропила и обрешётка. Нижние концы стропильных ног опираются на мауэрлат — брус, служащий опорой наклонных деревянных стропил и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Мауэрлат располагается на верхнем внутреннем обрезе каменных стен. Пересечение скатов образует наклонные и горизонтальные рёбра. Горизонтальные ребра называют коньком. Пересечения скатов, образующие входящие углы, создают ендовы и разжелобки. Края кровли над стенами здания называют карнизными свесами (располагаются горизонтально, выступают за контур наружных стен) или фронтонными свесами (располагаются наклонно). Вода по скатам стекает к настенным желобам и отводится через водоприёмные воронки в водосточные трубы и далее в ливневую канализацию.

Также частью крыш являются карниз, фронтон, слуховое окно, аэратор, жёлоб, водосточная труба, снегозадержатель, проходки, кабельный обогрев.

Современная кровля — это сложная конструкция, которая состоит из многочисленных компонентов: ветрозащиты, парогидроизоляционной плёнки, утеплителя, самого кровельного покрытия и многих других. Также не стоит забывать, что правильная конструкция кровли обеспечивает вентиляцию пространства между стропильной частью и кровельным покрытием, защиту от образования конденсата, и потерь тепла.

Формы чердачных крыш[править | править код]

В основном, крыши делятся на скатные и плоские. Скатные различаются по форме и количеству скатов:

Односкатная крыша: опирается своей несущей конструкцией (системой стропил, фермой и др.) на наружные стены, находящиеся на разных уровнях. Односкатные крыши применяются чаще всего при строительстве веранд и террас, хозяйственных построек, складских помещений.

Двускатная крыша: является самой распространённой классической конструкцией. Её ещё называют щипцовой. Существуют варианты крыш с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам данного типа надо отнести крыши с равномерным или неравномерным углом наклона ската или же размером карнизного свеса.

Шатровая крыша: все скаты такой крыши, в виде равнобедренных треугольников, сходятся в одной точке. Определяющим элементом в ней является симметричность. Применяется для строений в форме квадрата или равностороннего многоугольника.

Вальмовая крыша: она четырёхскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, — треугольники (они называются вальмами). Разновидностями вальмовой крыши являются полувальмовая и датская крыши (гибрид вальмовой и двускатной; в верхней части коротких скатов расположены фронтоны, что позволяет встроить полноценные вертикальные оконные блоки). В Японии (и Китае) существует аналог датской крыши, который называется иримойя (irimoya, японск.)

Полувальмовая крыша: боковые скаты (полувальмы) срезаются и имеют по линии уклона меньшую длину, чем основные скаты. Применяется там, где необходимо защитить фронтоны от неблагоприятных воздействий окружающей среды.

Многощипцовая крыша: её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Мансардная крыша

Купольные и конические крыши: применяются для перекрытия зданий кругового очертания в плане.

Плоские крыши находят наиболее широкое применение как в гражданском, так и в промышленном строительстве. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковёр должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки. Иногда плоские крыши делают эксплуатируемыми, или «зелёными».

  1. Крыша — статья из Большой советской энциклопедии.
  2. С. И. Вайдман, Л. Ф. Теверовский, Д. В. Яковлев. Строительные конструкции. — Ленинград: Издательство литературы по строительству, 1970. — 344 с.
  3. Авторский коллектив д-р. арх. проф. М. С. Туполев, доц. А. Н. Шкинев, проф. А. Н. Попов, канд. арх. доц. А. А. Попов, канд. техн. наук доц. Ю. Л. Сопоцько, канд. арх. доц. Т. И. Кириллова, канд. арх. В. Н. Карцев, канд. арх. О. В. Коретко, инж. И. А. Браунсдорфер, канд. техн. наук В. В. Беспалов, инж. В. М. Кунин. Конструкции гражданских зданий / под редакцией М. С. Туполева, научный редактор — арх. Г. А. Довжик. — Москва: Издательство литературы по строительству, 1968. — 239 с.
  • Авторский коллектив д-р. арх. проф. М. С. Туполев, доц. А. Н. Шкинев, проф. А. Н. Попов, канд. арх. доц. А. А. Попов, канд. техн. наук доц. Ю. Л. Сопоцько, канд. арх. доц. Т. И. Кириллова, канд. арх. В. Н. Карцев, канд. арх. О. В. Коретко, инж. И. А. Браунсдорфер, канд. техн. наук В. В. Беспалов, инж. В. М. Кунин. Конструкции гражданских зданий / под редакцией М. С. Туполева, научный редактор — арх. Г. А. Довжик. — Москва: Издательство литературы по строительству, 1968. — 239 с.
  • С. И. Вайдман, Л. Ф. Теверовский, Д. В. Яковлев. Строительные конструкции. — Ленинград: Издательство литературы по строительству, 1970. — 344 с.

Российские нормы[править | править код]

Нормативные требования в Российской федерации к современным крышам содержатся в большом количестве документов, причём часть из этих документов уже морально устарела, но, тем не менее, не отменена. Проектирование следует вести с учётом указаний и ограничений действующих норм:

  • СНиП 2.08.01-89, 1995 г. «Жилые здания»
  • СНиП 2.08.02-89 «Общественные здания и сооружения»
  • СНиП 2.09.04-87 «Административные и бытовые здания»
  • СНиП 31-03-2001 «Производственные здания» Взамен СНиП 2.09.02-85*
  • СНиП II-3-79*, 1996 г. «Строительная теплотехника»
  • СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • СП 31-116-2006 «Проектирование и устройство кровель из листовой меди»
  • СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76)

ru.wikipedia.org

Двускатная крыша дома своими руками

Двускатная конструкция крыши очень удобна как в монтаже, так и в ее эксплуатации. Такая конструкция может служить не только надежным покрытием дома, но и стать дополнительной комнатой, если выбрать правильное ее внутреннее устройство и оптимальный угол скатов. Двускатная крыша дома своими руками может быть установлена в том случае, если есть навыки в работе с деревом и базовые понятия об инженерных схемах конструкции, а также при наличии помощников, готовые принять участие в этом достаточно трудоемком процессе.

Двускатная крыша дома своими руками

Существует несколько видов конструкций двускатных крыш, и прежде чем определиться и выбрать нужную, необходимо подумать над тем, что будет располагаться под крышей — просто чердак или жилое помещение.

Под двускатной крышей может быть организовано и жилое помещение

Двускатная крыша дома своими руками — варианты конструкций

Двускатные крыши могут иметь висячую или наслонную конструкцию. Они различаются между собой расположением подпорных и крепежных элементов.

 Возводите двускатную крышу своими руками?

 Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

Видео: основные элементы стропильной системы крыши

Висячая стропильная конструкция крыши

Если в доме отсутствуют капитальные перегородки, и стропильная система будет опираться только на боковые стены, то используется более легкая висячая конструкция крыши.  Она может использоваться в том случае, если расстояние между стенами составляет от 6 до 14 м. Так или иначе, висячие стропила дают достаточно большую нагрузку на боковые капитальные стены, поэтому, чтобы ее снизить, применяют различные горизонтальные или диагональные соединительные элементы. Они скрепляют между собой стропила и имеют различные названия: подкосы, затяжки, бабка или ригель.

Основные схемы висячей стропильной конструкции

Поддерживающие систему элементы могут быть закреплены к стропилам или коньковой балке в любом месте системы. Например, затяжки, установленные в нижней части стропил, могут быть использованы  как балки перекрытия строения.

Нужно отметить, что для стропил и затяжек нужно выбирать достаточно толстые заготовки, тем более, если на чердаке будет расположено жилое помещение. Доски для стропил выбираются размером ориентировочно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.

Крепление стропил и затяжек к мауэрлату

Монтаж стропильной висячей системы проводится последовательно:

  • На несущие противоположные стены строения настилается гидроизоляционный материал — обычно это рубероид в несколько слоев.
  • Сверху него закрепляется анкерами мауэрлат. Это мощный брус, на который будут опираться и закрепляться стропила. На него же укладывается стягивающий брусок, который также будет являться балкой перекрытия. Обычно размер для мауэрлата выбирается брус сечением в 120 × 120 или 150 × 150 мм.
  • Далее на расстоянии друг от друга в 500 ÷ 600 см встык к мауэрлату, на несущую стену, укладываются балки чердачного перекрытия.
  • Для удобства и безопасности дальнейшей работы на балки перекрытия укладывается дощатый настил. Получится отличная площадка, на которой можно будет скреплять стропила между собой.
  • Стропила могут скрепляться двумя способами. В первом из них углы этих элементов срезаются под выбранным углом и скрепляются деревянными накладками или крепежными пластинами.
  • Во втором случае на концах стропил вырезаются пазы в полдерева, которые накладываются друг на друга и скрепляются болтом. Для жесткости детали могут быть скреплены ригелем. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов — этот способ называется креплением внахлест.
Способы крепления пары стропил между собой
  • Когда будет скреплены первые два стропила, их необходимо тщательно выставить на мауэрлате, так как от этого будет зависеть ровность выставления и закрепления всех остальных стропил.
  • Для того чтобы первые и последующие пары устанавливались правильно, в них вырезается паз, который позволит плотно встать стропилу на мауэрлат.
Паз на стропиле для стыковки с мауэрлатом
  • Кроме пазового соединения, для жесткости установки стропил используют металлические уголки, которыми они фиксируются к мауэрлату с помощью саморезов.
  • После установки первой пары противолежащих стропил, второй устанавливают такую же «связку» с другой стороны строения.
  • От одной пары к другой поверху натягивается шнур — он и станет уровнем, по которому можно будет равнять остальные стропильные пары.

 Крепление стропил к мауэрлату

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — ссылка на материал.

А про, то как крыть крышу профнастилом — читайте на нашем портале.





  • После того как стропила будут установлены, их скрепляют между собой коньковым брусом, который устанавливают снизу.
Коньковый брус, соединяющий стропила
  • Далее, на стропила монтируют затяжки. Если чердачное помещение будет жилым, то затяжки располагают высоко, чтобы впоследствии они стали основой для потолка.
  • Если же помещение будет обычным чердаком, то затяжки могут быть установлены и ниже или использованы другие усиливающие элементы, например, стойки или откосы, которые соединяют стропила и балки перекрытия.
Для усиления конструкции могут применяться и другие элементы
  • Для жесткости конструкции все соединения закрепляются не только гвоздями или саморезами, но и усиливаются металлическими пластинами, уголками и скобами.
  • После того как стропильная система будет закончена, доски пола чердака прикручиваются или прибиваются к перекрывающим балкам, а далее можно переходить к обустройству кровли.
Видео: монтаж висячей стропильной системы

Наслонная конструкция двускатной крыши

В том случае, когда в здании имеются внутренние капитальные перегородки, то для него больше подойдет наслонная стропильная система, так как она может иметь упор не только боковые несущие стены, но и на внутренние. Наслонная система монтируется проще висячей, и основной опорной точкой для нее служит конек. Но прежде чем проводить монтаж стропил, как и в висячей системе, на стены укладывается гидроизоляция и мауэрлат.

Принципиальная схема наслонной конструкции стропильной системы

Безраспорная наслонная система может монтироваться различными способами:

Металлические накладки для скрепления стропил
  • В этом случае стропила закрепляются на коньке металлическими накладками и болтами. С другой стороны стропила соединяют с мауэрлатом подвижным креплением.
Крепление стропил встык с двух сторон к коньковой доске
  • Во втором случае стропила прикрепляются к коньку с двух сторон, а к мауэрлату — способом врубки в него. Иногда они фиксируются дополнительно, при помощи проволоки, к внутренней части стены.
Соединение стропил с помощью жестких деревянных накладок
  • Третий вариант жесткого крепления осуществляется с помощью брусков или досок, которые монтируют по горизонтали к стропилам, тем самым надежно соединяя их между собой. В нижней же части стропила могут крепиться по-разному: подвижным соединением, металлическим или же с помощью врубки в мауэрлат.
Подвижное соединение стропил с мауэрлатом

Используя эту систему устройства крыши с плавающими креплениями стропил, можно снять напряжение с конструкции стен и защитить их от преждевременных повреждений.

Именно плавающее крепление является отличительной чертой наслонной стропильной системы.

Распорную систему при устройстве наслонной конструкции тоже иногда используют. В этом случае нижняя часть стропил жестко закрепляется на мауэрлат, а снятие нагрузки со стен возлагается на установленные затяжки и подкосы.

Эту систему нельзя назвать полноценно ни висячей, ни наслонной — она является комбинированным вариантом, включающим в себя элементы одной и другой.

Когда стропильная система будет установлена, на нее можно закреплять конструкцию для кровельного покрытия.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Настил кровельного покрытия с утеплением

Оборудование кровли производится в разной последовательности, но самая распространенная и эффективная система состоит из следующих слоев:

Строение «пирога» утепленной кровли

На данном рисунке хорошо видны все материалы кровельного «пирога»:

1. Обшивка системы изнутри — это может быть фанера, доски или влагостойкий гипсокартон. Этот слой будет закрепляется в последнюю очередь.

2. Слой пароизоляционной пленки.

3. Стропило.

4. Утеплитель — обычно для этого слоя применяют один из видов минеральной ваты в матах.

5. Гидроизоляционная пленка.

6. Контррейки.

7. Шифер (или иное кровельное покрытие)

  • На стропила настилается гидроизоляционный материал — это может быть одна из современных композитных мембран, которых на сегодняшний день производится большое количество, а может быть и обычная полиэтиленовая пленка высокой плотности.

Ее растягивают по поверхности крыши, укладывая внахлест на 200 ÷ 250 мм, и закрепляют скобками с помощью степлера к стропилам.

  • Сверху гидроизоляции на каждое стропило набивается контррейка, имеющая толщину 30 ÷ 50 мм. Она создаст разделяющее вентиляционное пространство между гидроизоляцией и кровельным материалом.
  • Далее, перпендикулярно контррейкам набивается обрешетка. Расстояние между ее соседними направляющими рассчитывается в зависимости от длины листов материала, которым будет покрываться крыша.
  • Перед тем как начинать укладывать кровельный материал, на нижнюю рейку обрешетки закрепляют держатели водосточной системы в виде крючков или же карнизная планка.
Обрешетка, кровля и установленный водосточный желоб
  • Затем можно переходить к настилу кровельного материала. Его начинают стелить от карнизной планки, то есть снизу, ряд за рядом поднимаясь к коньку. Листы кровли укладываются слева направо внахлест на одну волну и закрепляются к обрешетке специальными саморезами с эластичной насадкой, которая прикроет образовавшиеся отверстия от проникновения влаги.
  • После завершения закрепления кровельного материала, сразу же устанавливается и прикручивается кровельный элемент конька. Для каждого кровельного материала изготавливается свой вариант конькового покрытия.
Закрытый конек на черепичной крышеТакой конек подойдет для кровли из профнастила, металлочерепицы или шифера

После того как кровельное покрытие уложено, и чердаку больше не грозят атмосферные осадки, можно приступать к утеплительным и отделочным работам изнутри помещения.

  • Между стропил укладывают утеплитель, начиная от пола чердака и постепенно поднимаясь к коньку. Если помещение чердака будет жилым, то утеплитель закрепляется в два или даже три слоя. Для этого на стропила набивается обрешетка из брусков на расстоянии ширины или длины утеплительных матов.
Укладка утеплительных матов с внутренней поверхности скатов
  • Далее, утеплитель затягивают пароизоляционной пленкой, которую обязательно закрепляют скобками на обрешетке.
  • Затем вся внутренняя площадь крыши чердака закрывается отделочным материалом.

 Утепление двускатной крыши

 Двускатная крыша в порядке утепления напоминает мансарду.

Про утепление мансарды читайте на нашем портале — ссылка на материал.

Если есть уверенность, что вся крыша будет покрыта за один день и ее не намочит дождь, можно действовать и в обратной последовательности.

Порядок работы «снизу-вверх»
  • Изнутри чердака натягивается пароизоляция и закрепляется отделочный материал, а остальные работы осуществляются снаружи.
  • Между стропил укладывается утеплитель, на рисунке он показан под № 2.
  • Далее, сверху утеплителя настилается ветрозащитный, гидроизоляционный материал (3). Закрепляется он контррейкой (4).
  • Затем набивается обрешетка (5).
  • Затем следует укладка кровельного покрытия (6).
Видео: монтаж утепленного кровельного «пирога»

Цены на популярные виды утеплителей

Утеплитель

Если для покрытия крыши будет использоваться мягкая кровля, то конструкция «пирога» будет выглядеть несколько иначе.

  • На стропила закрепляются листы фанеры по схеме, представленной на рисунке. Такой способ крепления рассчитан на компенсационные расширения материала под влиянием температурных перепадов.
Монтаж фанерных листов для настила мягкой кровли
  • Затем, сверху фанеры настилается слой гидроизоляции. Для этого варианта кровли хорошо подойдет рубероид, уложенный внахлест. Полотна настилаются с нижней части крыши и прибиваются по верхней своей стороне к фанере, а стыки между ними (шириной не менее 100 мм) промазываются мастикой.
Укладка мягкой кровли — гибкой черепицы
  • После просыхания мастики, с нижней части скатов крыши начинают настилать мягкую кровлю по заранее сделанной разметке. Материал укладывается внахлест и прибивается специальными гвоздями. Каждый ряд начинают укладывать с одной стороны крыши, например, слева направо.
Покрытие конька на мягкой кровле

Оформление фронтона двускатной крыши

Фронтон следует зашивать незамедлительно, чтобы ветром не сорвало всю конструкцию крыши

Любая крыша не будет смотреться завершенной, если не оформлен фронтон строения. Если дом каменный и имеет достаточно толстые стены, то фронтон тоже может быть возведен из кирпича или пеноблоков. Очень часто эту часть крыши, если она выполняется из упомянутых материалов, возводят еще до установки стропильной системы и монтажа кровли.

Деревянный же дом требует легкой фронтонной отделки, и ее чаще всего делают после окончания монтажа конструкции крыши и кровельного покрытия.

Схема каркаса для обшивки фронтона

Если на фронтонной части отсутствует необходимая обрешетка, ее необходимо смонтировать. На предлагаемой схеме хорошо видны пропорции устройства подобной обрешетки, если доски обшивки будут устанавливаться вертикально. При горизонтальной обшивке обрешетка закрепляется вертикально. В случае, когда во фронтальной части планируется установка окна или двери, в каркасной системе обрешетки обязательно учитывается это – оставляются необходимые проемы, которые обрамляются бруском.

Обшивка может быть выполнена вагонкой, изготовленной из дерева или пластика. Если обшивается фронтон чердака, в котором будет находиться жилое помещение, его, как и скаты крыши, нужно будет основательно утеплить.

При устройстве нескольких слоев утепления, придется изнутри фронтонной стенки смонтировать еще одну обрешетку, между брусков которой будет уложен утеплитель, а на сами бруски — закреплена внутренняя отделка помещения.

Если выбирается пластиковый материал для внешнего оформления фронтона, то лучше всего его устанавливать на фанеру, которую закрепляют на обрешетку саморезами. Так как пластик имеет высокую теплопроводность, его можно использовать только в качестве декоративного материала – с задачей термоизоляции справиться он не сможет.

Нельзя забывать о слое ветрозащитной и гидроизоляционной пленки. Ее закрепляют на обрешетку перед тем, как обшивать ее деревянной или пластиковой вагонкой.

Утеплитель так же, как и на скатах, внутри чердака затягивается пароизоляцией, и только на нее устанавливается внутренняя отделка. Все стыки между крышей и фронтонной частью нужно хорошо заделать. В этом может помочь монтажная пена, пакля или минеральная вата, которую до предела уплотняют в щели. Сверху щели для декоративности необходимо заделать шпаклевкой по дереву.

 Видео: вариант обшивки фронтона

Постройка крыши — достаточно сложная, трудоемкая и даже опасная задача, поэтому она должна выполняться специалистами, знающими технологию монтажа и правила техники безопасности при выполнении работ. Если хозяин строящегося дома не обладает этими знаниями и опытом, то лучше будет обратиться к профессионалам.

stroyday.ru

Стропильная система двухскатной крыши: устройство, узлы

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

Содержание статьи

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды наслонных систем для разных пролетов между несущими стенами

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и врубки стропильных ног

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы



Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу - безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу - возможные схемы крепления подпорки

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки в стропильной системе без подстропильного прогона

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

stroychik.ru

варианты обустройства веранды, дома из бруса, пристройки, как сделать теплую кровлю, подробно на фото и видео

Размер любой крыши сугубо индивидуален. Но в нашем случае как таковых ограничений не имеется. По сути, размеры полностью связаны с габаритами самого загородного дома. Размеры внутреннего пространства определяются в соответствии с углом расположения стропильных ног по отношению к стенам. При большом угле – мансарда будет иметь высокий потолок. Меньший угол позволит создать мансарду с менее высоким потолком. Однако жилое помещение будет достаточно широким. Но в данном случае нет никаких ограничений. Вы можете обустроить комнату со стенами – скатами. При этом они будут представлять наклонные опоры. Таким образом, можно сказать, что многое зависит от предпочтений владельца дома или строителя.

Сам процесс монтажа крыши дома состоит из нескольких этапов:

Отметим, что это основные этапы. Также существуют и другие виды работ на кровле. К примеру, при обустройстве обрешетки, параллельно крепятся элементы водосточной системы. Завершение подобных работ – не раньше окончания кровельных.

Устройство теплой крыши подразумевает использование следующих инструментов:

Первый этап – установка стропильной системы. До проведения работ проводятся все расчеты. Все они связаны с нужным уклоном крыши, а также с нагрузкой на нее. В соответствии с результатами расчетов, определяется толщина бруса, вид обрешетки и другие элементы кровли.

При наличии мансарды или другого жилого внутреннего помещения, не забудьте установить дополнительные стойки. В их функции входит формирование будущих стен чердачного помещения.

На стены по всему контуру устанавливаются брусы. Они должны располагаться на ребре. Для крепления их к стенам, используют гвозди или скобы. При наличии деревянных стен дома, крепление должно проводиться к последнему венцу сруба. В данном случае, брусы при устройстве крыши деревянного дома призваны защитить внутреннее пространство от задувания ветра и проникновения осадков. При отсутствии деревянных стен, производится укладка бревен или же брусьев по всему периметру. Затем, все стропила надежно фиксируются на них. В строительной практике подобная обвязка именуется мауэрлатом.


Обустройство крыши предполагает крепеж стропильных ног парами. Скрепление стропил между собой рекомендуется выполнять на ровной поверхности земли. При этом угол наклона должен быть строго 45 градусов. Учитывая, что крепеж стропил будет производиться в парах – общий угол в итоге составит 90 градусов.

Процесс скрепления

устройство крыши пристройки

Конец стропила является местом соединения. Здесь же делается замер участка крепления. Обычно это квадрат, со стороной равной ширине бруса. Например, при ширине в 100 см, вниз должно быть отложено 10 см. По аналогии проводятся замеру второго бруса. Далее, на обоих участках делают высечку половины толщины бруса. Такая процедура необходима для состыковки брусов между собой. Место стыка по толщине должно равняться толщине используемого бруса.

Для крепления брусьев используют гвозди. Не следует забывать и о жесткости стропильной пары. Для этого снизу используются специальные распорки. Они, в свою очередь, закрепляются на балки и стропила.

Оптимальный вариант – одинаковый шаг балок и стропильных ног.

По такой последовательности, устанавливаются первая и последняя стропильные пары. Затем их выравнивают между собой при помощи, так называемого, уровня. Основная задача выравнивания – создание ровных стропильных пар и двух соответствующих стропильных ног в единой плоскости.

Далее, между двумя парами протягивается веревка, которая и послужит ориентиром для последующих пар стропил. Процедура точь–в–точь похожа на описанную выше установку.

устройство кровли Параллельно с установкой стропильных пар, сооружается каркас для стен помещения. Балки устанавливают вертикально в заранее намеченных местах (прочитайте также: «Крыша каркасного дома своими руками»).

При этом нужно придерживаться следующих правил:

  • при установке балок ближе к стенам дома, комната будет иметь низкий потолок, но в размерах окажется шире обычного;
  • при установке балок дальше от стен сооружения, в комнате будет более высокий потолок. Сама же она будет узкая.

Как мы видим, правила связаны с формой крыши. Другими словами, чем дальше от стен – тем больше высота. Это обусловлено тем, что стропила располагаются под углом. Отметим, что самая большая высота будет в центре помещения.

Обустройство крыши дома предполагает использование вертикальных балок. Они прибиваются к балкам перекрытия и стропилам с помощью гвоздей и скоб. Зачастую можно встретить вертикальные стойки на брусе, который располагается на балках. Таким образом, получается обычная нижняя обвязка.

Установив две вертикальные стойки, можно переходить к обустройству горизонтальной перемычки. При этом важно выдержать равномерное расстояние – с каждой стороны от стен.

устройство кровли своими руками

Такое условие нужно учитывать для всех стропильных пар. Если вы устанавливаете сразу 2 или 3 пары, то сбейте их между собой для увеличения жесткости.

Соблюдение таких принципов требует и устройство земляной крыши загородного дома.

При работе со стропильной системой важно помнить, что стропила должны находиться ниже, чем стены. Это называется карнизом. Оптимальная длина карниза – от 30 до 40 см. Но в любом случае, величина полностью связана с высотой стен дома.

Каркас крыши своими руками, смотрите на видео:

Устройство крыши дома из бруса: обрешетка

После завершения работ со стропильной системой и каркасом будущей мансарды, можно обустраивать обрешетку. В зависимости от вида кровельного материала, обрешетка может быть двух видов. Так или иначе, обрешетка – это основание, выполненное через доску. Бывают случаи, когда нужно установить основание в виде сплошного настила (прочитайте: «Устройство кровли своими руками: виды покрытий»).

Обрешетка в обязательном порядке устанавливается для металлической или гибкой черепицы, а также шифера. Во всех этих случаях, не рационально создавать сплошной настил. В первую очередь, из-за финансовых соображений.

Устройство крыши веранды предполагает учет некоторых особенностей. Так, первая рейка, относящаяся к карнизу, должна иметь свою толщину. По стандарту эта толщина превышает минимум на 1 см остальные рейки. Следующая стадия – установка нижней обрешетки.

устройство обрешетки крыши

Шаг крепления досок обрешетки выбирается в соответствии с длиной одного кровельного элемента. Очень важно следить за тем, чтобы каждый край элемента кровли располагался именно на доске обрешетки.

Шаг обрешетки не влияет на конек. Возле самого конька крепятся доски по всей длине ската. Сплошной настил по стандарту должен располагаться и вокруг смотровых окон и выходящих дымоходов. Все эти элементы крыши также нуждаются в обустройстве (прочитайте также: «Какие элементы крыши дома используются в конструкции кровли»).

Для фиксирования досок к стропилам, используют гвозди. Их длина не должна быть меньше 70 мм, в то время как толщина доски не должна превышать 3 см. При наличии досок от 30 до 50 мм, используются гвозди в 90 мм. Специалисты не рекомендуют использовать доски, толщина которых превышает 4 см. В данном случае для обрешетки они не подойдут. Это, опять же, связано с финансовыми затратами на лишний материал.

Параллельно с обрешеткой, проводится работа для установки водостока своими руками. Так, нужно надежно закрепить кронштейны под желоба водостока. Крепеж следует производить к первой планке карниза. Альтернативный вариант – закрепление кронштейнов к стропильным ногам через одну. После этого сверху прибивается карнизная планка. В данном случае нужно отталкиваться от конструкции кронштейна. устройство теплой кровли

Завершив установку обрешетки, поверх нее настилается слой гидроизоляции. Мы рассматриваем частный случай утепления крыши дома. Значит, поверх гидроизоляционного материала и обрешетки нужно устроить контробрешетку. Принцип работы с ней – аналогичный работе с обрешеткой. Для экономии и удобства, рекомендуется использовать обычные рейки. В функции обрешетки входит создание вентиляционных каналов для циркуляции воздуха рядом с утеплителем. Это благоприятно сказывается на внутреннем пространстве кровли.

kryshadoma.com

Отправить ответ

avatar
  Подписаться
Уведомление о
