идеи для дачи, поэтапная фото и видеоинструкция

Восьмигранная форма беседки выглядит интересно и нестандартно на фоне классических деревянных построек. Так как самостоятельный процесс строительства не такой сложный (даже круглую крышу сделать не проблема), то мы решили показать подробную инструкцию по возведению беседки данной формы.

Восьмигранная беседка с открывающимися окнами

Восьмигранные сооружения часто путают с шестигранными, особенно если размеры небольшие. Технология строительства в обоих случаях идентичная, разве что углы сторон будут немного отличаться.

Так как вы, скорее всего, заинтересованы в покупке или постройке собственной беседки, я бы хотел привести несколько интересных идей для дачного участка.

Они отличаются по материалу и устройству крыши. если вам эти фото неинтересны, то рекомендую сразу же переходить к инструкции по возведению.

Фотоидеи дизайна

Из бруса

Брус является наиболее универсальным строительным материалом для беседок, в том числе и восьмигранных.

Его можно с удобством использовать как для возведения опорных столбов, так и стропильной системы.

Рынок предлагает большое количество форматов беседок из бруса: застекленные, открытые, с обрешёткой и без неё.

Даже учитывая сложную многогранную форму, вы сможете подобрать оптимальный для вас вариант.

Из массивного бруса
Застекленный вариант
С обрешёткой из дерева

Из бревна

На создание рубленной постройки из брёвен может уйти даже меньший объём материала, чем с классической квадратной или прямоугольной формой. Предлагаю изучить фотографию ниже, на которой это очень хорошо показано.

Для возведения используются короткие бревна, которые укладываются в углах постройки. А сами стены получаются открытыми (в перспективе их можно закрыть любым обшивочным материалом).

Полноценный бревенчатый домик

Из металла

Металлические постройки отличаются высокой ценой и долговечностью, поэтому и стоимость данных конструкция заметно выше деревянных аналогов. К тому же восьмиугольная форма подразумевает большое количество элементов в каркасе, а это дополнительный труд для сварщика и строительные ресурсы для вас.

Выглядят подобные строения потрясающе. Вне зависимости от вида металла — профильные трубы или массивные стальные столбы, сооружение получаются утонченным и изысканным. А если оно еще и вписывается в дизайн дачного участка, тогда вообще всё становиться еще эффектнее.


Из пеноблоков

На просторах интернета была найдена всего лишь одна фотография беседки из пеноблоков именно восьмигранной формы. Тем не менее идеи вполне достаточно, чтобы понять внешний вид и основы строительства.

Домик представлен в остекленном варианте. Предположу, что на монолитном фундаменте. Постройка получилась капитальной, но из-за небольшой цены пеноблоков далеко не самой дорогой и элитной.

Из кирпича

Кирпичные беседки очень часто встречаются в шестигранном формате, но несколько идей для восьми граней были также обнаружены. Ниже представлена фотография с кирпичной обшивкой столбов.

Разновидности крыш

Круглые

Форма круга всегда вызывает удивление и восхищение. Если задуматься о самостоятельном возведении подобной крыши, то и не сразу решишь с чего начать.

На самом деле круглая конструкция не очень сложная. Главное ровно уложить обшивку крыши на деревянную обрешётку, а кровля уже не самая большая проблема.

Если речь идет о поликарбонате, то процесс его укладки на крышу заметно отличается. Благодаря своей гибкости. его можно просто изогнуть и закрепить на крыше с помощью кровельных саморезов. Насколько проще выполнить подобный монтаж по сравнению с деревом — большой вопрос.

С двумя ярусами

Интересные проекты всегда имеют определенную «изюминку» в дизайне. В данном случае это двухъярусная крыша, которую называют башенкой в программе «Фазенда». Речь идет не о полноценной беседке с двумя этажами, а именно с декоративным элементом на крыше.

С двухъярусной крышей

В форме конуса

Регулируя угол наклона скатов, можно создать крышу в форму конуса. Беседка внешне будет выглядеть более высокой и массивной, хотя, кроме обшивки и удлиненных стропил, вам ничего больше не понадобится.

Помимо эстетического момента, присутствует еще другой полезный конусообразной формы: снег не будет задерживаться на кровле, а это, в свою очередь, уменьшит вероятность протекания.

Подготовка к строительству

В качестве основы для строительства была взята восьмигранная беседка фирмы «

ДОМтебе» БС-227. Помимо прекрасной видеоинструкции с поэтапной сборкой (она представлена в конце статьи), строители перечислили все необходимые строительные материалы и представили качественные фотографии.

Беседка «ДОМсебе» БС-227

Выражаю им огромную благодарность, так как нечасто встретишь в интернете действительно хорошие и интуитивно-понятные разборы строительства беседок. Полагаю, вы также оцените их труд и вам пригодится данная информация.

Строительный материал

Производство большинства материалов для данной фирмы поставлено на поток, поэтому некоторые размеры немного удивляют (например, брус 90 на 90 мм в нижней обвязке).

Совершенно необязательно использовать конкретно предложенный строительный материал. Если вам проще использовать брус 100 мм, то используйте его. Хотите обшить кровлю ОСП? Нет никаких проблем. Даже кровлю производители предлагают на выбор — от мягкой черепицы до профнастила.

Готовый строительный материал

  • Размеры беседки: 3,6 м линейный размер.
  • Фундамент: фундаментные блоки 20 на 20 на 40 см.
  • Лаги пола: брус 90 на 45 мм.
  • Пол: палубная доска 140 на 35 мм.
  • Нижняя обвязка: брус 90 на 90 мм (можно использовать 100 на 100 мм).
  • Столбы: используется резные столбики, поэтому сразу рекомендация — используйте брус 100 на 100 мм.
  • Стропила крыши: 140 на 35 мм.
  • Обрешётка потолка: имитация бруса или доска 140 на 20 мм.
  • Кровля: гибкая черепица.

Фото готовой постройки

Представленная беседка — ориентир, который должен получиться после выполнения всех шагов в инструкции по строительству. Некоторые материалы вы можете подобрать под себя, так как вполне вероятно, что у вас есть собственные предпочтения в выборе обшивки, пола, кровли и даже столбов основания.

Фото готовой беседки

Процесс возведения

Подготовка площадки

В первую очередь вам необходимо выбрать площадку, на которой будет располагаться будущая постройка. Место должно быть максимально свободным и удобным для отдыхающих.

В идеале должно остаться место под мангал или барбекю, так как отдых редко не сопровождается жаркой мяса на углях.

Фундамент

Для возведения фундамента используются цементные фундаментные блоки с размерами 20 на 20 на 40 см в количестве 12 штук. Под каждый угол укладывается по 1 блоку, а под лаги пола дополнительно размещают еще 4 блока. Поверх блоков кладут слой гидроизоляции, обычно для этих целей используют рубероид.

Так как блоки необходимо выставить чётко по уровню, то для этого необходимо будет выкапывать часть грунта из-под блоков, чтобы все они лежали в одной плоскости.

Разметка под фундамент (столбики)
Установка фундаментных блоков

Нижнее основание

Поверх блоков укладываются 8 одинаковых бруса, которые скрепляются между собой металлическими уголками под углом 135 градусов. Под этим же углом необходимо будет отрезать каждый брус с двух сторон, чтобы все они соединились между собой без остатка. В итоге получается нижняя обвязка правильной восьмиугольной формы.

Нижняя обвязка и фундамент

Металлические уголки можно использовать на 90 градусов. Перед началом работы их нужно будет выгнуть под 135 (при закручивании саморезов они сами выгнуться под нужный градус).

Лаги пола

Помимо обвязки, необходимо закрепить лаги, поверх которых будут укладываться доски для пола.

Обратите внимание: один из брусков идёт перпендикулярно ко всем остальным. Он добавляет дополнительную устойчивость полу, чтобы он не прогибался под тяжесть людей и мебели.

После возведения нижнего основания оно обрабатывается специальными пропитками. Более подробно антисептики мы рассматриваем в публикации про покраску беседки.

Обработанные лаги и нижняя обвязка

Пол

Палубные доски пола укладываются параллельно входному проёму. Не знаю, есть ли здесь какой-то практический смысл, но для соблюдения технологии строительства пола предлагаю сделать также, как на предложенном ниже фото.

Чтобы не ошибиться с размерами каждой доски, можно сначала приложить длинные доски, а затем выпирающие части отрезать.

Уложенный пол

Каркас

Так как для каркаса используются резные столбы, которые вдобавок ко всему еще и крепятся с помощью герметика на пол, то имеет смысл внести какую-нибудь альтернативу из простых строительных материалов.

Установка первого столба
Готовые опорные столбы (деревянные подпорки будут убираться)

Для восьмигранной беседки вполне достаточно будет столбов из бруса 100 на 100 мм, закрепленных на металлические уголки снизу и сверху. Основная задача, выставить их строго по уровню, иначе устойчивость крыши заметно пострадает.

Верхняя обвязка

По аналогии с нижним основанием, верхняя обвязка состоит из 8 брусков, соединенных между собой под углом 135 градусов. Крепление осуществляется с помощью металлических уголков, которые фиксируют опорные столбы  их обвязку. На фото ниже показано данное соединение.

Готовая верхняя обвязка
Крепление верхней обвязки к столбу

Крыша

Устройство крыши не сильно отличается от четырёхскатной. Основание крыши составляют стропила, обшитые деревянной обрешёткой, поверх которой уложена кровля. На фотографии ниже показан процесс монтажа стропильной системы, места соединения стропильных ног и обрешётка.

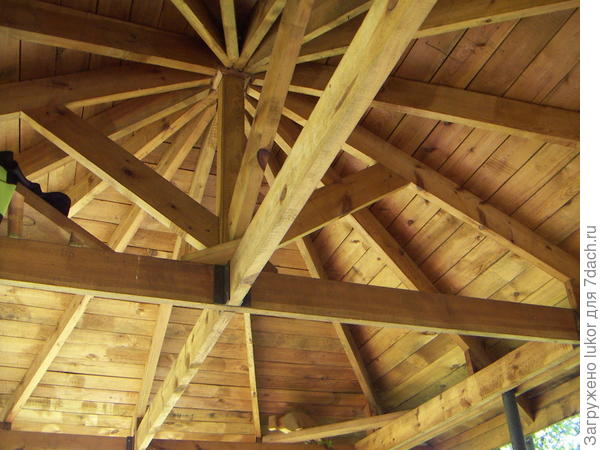

Вид крыши снизу

Для создания обрешётки крыши понадобится постоянно подниматься наверх, измерять размеры, затем спускаться, отрезать одну рейку, потом подниматься, крепить её и так по кругу.

Целесообразнее либо снять размеры сразу и все доски отрезать на земле, либо крепить длинные доски (по аналогии с полом), а потом отрезать остатки. В первом случае выше риски, а во втором больше отходов.

Установка первых стропил
Следующий шаг
Установка ригеля для дополнительное опоры

Кровля

Монтаж мягкой черепицы происходит снизу вверх на листы ОСП. Достаточно изучить инструкции в упаковке, после чего вы уже готовы самостоятельно заниматься кровлей. Важно соблюдать технику безопасности, так как работа на высоте имеет серьезные риски.

Помимо мягкой черепицы, вы можете использовать любой другой вид кровельного материала.

Укладка мягкой черепицы
Завершающий этап

Декор

Для украшения выше построенной беседки используются следующие элементы:

  • Покраска. По большей части используются классические антисептические средства типа Пинатекса и Акватекса, но выглядит постройка прекрасно.
  • Деревянная обрешетка. По верхней части сооружения устанавливаются узкие, но длинные рамы, внутри которых расположены деревянные рейки, создающих красивую обрешётку.

Осмотр готовой беседки

Пошаговая видеоинструкция

На фоне большинства видеозаписей на Youtube, данная видеоинструкция по строительству является очень «свежей» — от 8 марта 2017 года.

Фирма «ДОМсебе» не поленилась создать прекрасный видеоролик, в котором показаны основные моменты возведения восьмиугольной конструкции.

Восьмигранная беседка своими руками с поэтапными фотографиями

Содержание статьи

При проектировании территории загородного участка многие владельцы стремятся создать небольшой уютный уголок, в котором можно насладиться всеми прелестями загородного отдыха. Одним из его основных элементов часто становится восьмигранная беседка, сделанная своими руками – небольшое многоугольное здание под многоскатной крышей с открытыми, частично открытыми или полностью загороженными стенами.

Вариантов конструкций подобных строений множество, но общие принципы изготовления, как правило, одинаковы для всех видов. О том, как построить беседку на дачном участке или сделать её близ загородного дома и пойдет речь в дальнейшем.

Классическая восьмигранная беседка

Подготовительные работы

Выбор размера беседки

До приобретения материалов и начала работ следует определиться не только с местом и размерами будущего строения, но и его основными геометрическими параметрами. Как уже отмечалось выше, форма конструкций беседок в плане может быть различной от треугольной до многогранной и даже круглой. Исходя из выбранного варианта и линейных его размеров, рассчитайте примерное количество пиломатериалов и соединительных элементов, опираясь на нашу инструкцию.

Чертеж восьмигранной беседки

Подготовка и очистка места под беседку

Предварительно место строительных работ должно быть расчищено от многолетних растений и выровнено. Описываемый нами вариант имеет восьмиугольную форму. Рассчитать длину сторон основания исходя из радиуса описанной окружности восьмиугольника можно по следующей формуле: a = 0,765*R. Таким образом, зная размерные параметры предполагаемого к застройке участка и размеры вашего будущего изделия можно предварительно рассчитать необходимое количество пиломатериалов.

В общем же, для строительства восьмигранной беседки Вам понадобятся материалы и инструменты, представленные далее.

Материалы и инструменты для создания беседки

Поскольку пол воспринимает основную нагрузку от всей конструкции, а так же от располагающейся в постройке мебели и находящихся в ней людей, к прочности основания предъявляются высокие требования. Для его основы приобретите строганную доску хвойных или твердых лиственных пород сечением 200×50 миллиметров.

Массивные доски

Чтобы у Вас получилась восьмигранная беседка своими руками, чертежи такой беседки являются острой необходимостью. Далее представлен подходящий чертеж такой беседки.

Подробный чертеж восьмиугольной беседки

Подготовка фундамента

Перед сборкой каркаса выкопайте углубления и залейте в углах беседки и в центре небольшие столбчатые фундаменты из бетона После застывания смеси присоедините к столбикам опоры из бруса 200×200 небольшой длины. Старайтесь, чтобы их верхние торцы лежали в горизонтальной плоскости.

Фундамент для беседки

Строительство основания и каркаса беседки

Сборка основания беседки

Отпилите боковины досок основания, рассчитав их длину по приведенной выше формуле, и отпилите один из торцов под углом 45 градусов для облегчения процесса соединения. Сборку выполняйте с помощью саморезов.

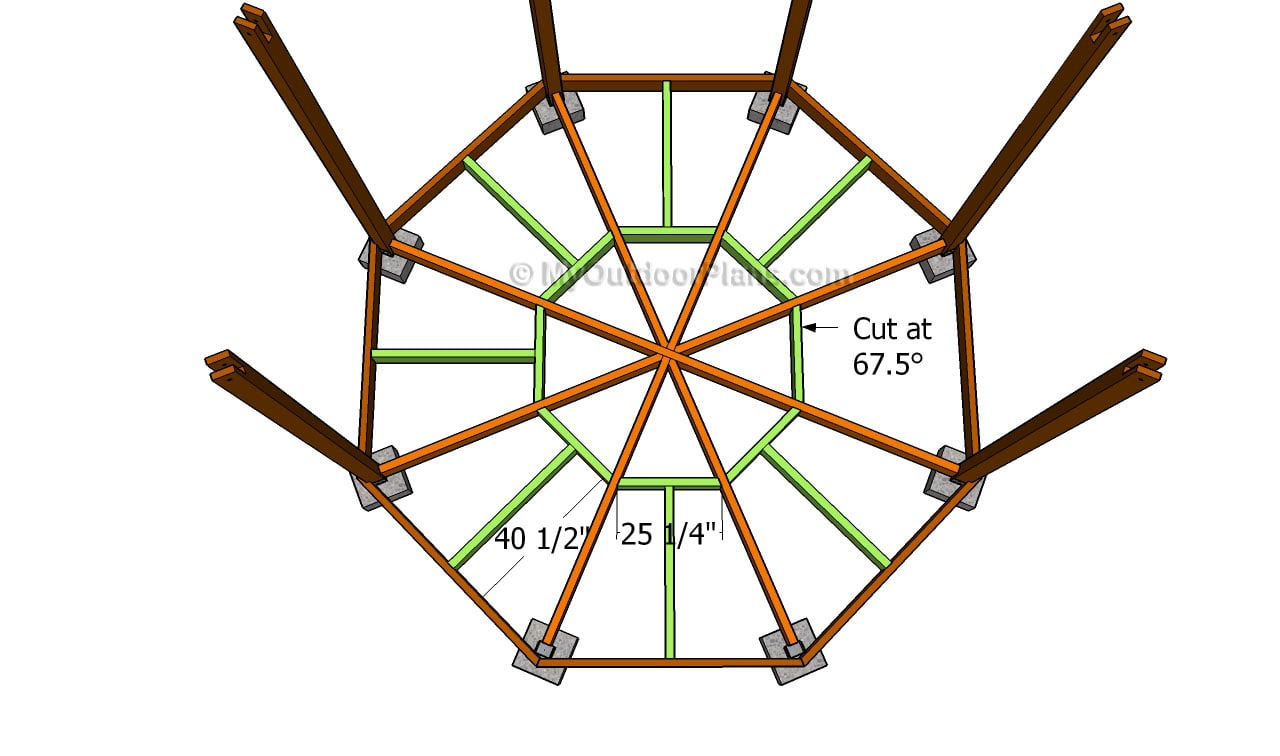

Основание восьмигранной беседки

Внешняя доска должна иметь сечение 250×50 миллиметров для того, чтобы спрятать торцы половых досок.

Собрав каркас периметра беседки, и установив его на опорные бруски, закрепите внутри него крестовину из спаренных досок и несколько параллельных им, установленных для большей прочности на ребро. Соединение деталей встык выполняйте так же с помощью саморезов, ввинчивая их под острым углом. Дополнительно усилить основание пола можно, используя стальные уголки.

Техника изготовления беседки

В случае наличия в окрестностях большого количества животных и во избежание проникновения их под основание строения, с внутренней его части закрепите мелкоячеистую стальную сетку с помощью строительного степлера или гвоздями. Нижнюю, свободную часть ограждения можно присыпать крупным щебнем.

Настил пола

Следующий этап работ – настилка пола. Для этого приготовьте обработанные предварительно доски и выберите будущий рисунок укладки. В нашем случае пол представляет собой четыре взаимоперпендикулярных сегмента. Для увеличения вентиляции между отдельными досками делается небольшой зазор около 5 миллиметров, который регулируется вставками равной толщины, например из фанеры или листового пластика.

Настил пола в беседке

Крепление деталей пола так же выполняется с помощью саморезов. При этом места установки крепежных элементов предварительно засверливаются сверлом, диаметр которого равен диаметру шляпки шурупа, на глубину около 10 миллиметров. После установки крепежа отверстие декорируется круглыми пробками, выточенными из отходов.

Во избежание проникновения через зазоры между досками внутрь беседки кровососущих насекомых, рекомендуем непосредственно под детали пола при монтаже установить антимоскитную пластиковую сетку.

Комка установленных половых досок закрывается по периметру основания нешироким плинтусом изготовленным из того же материала.

Монтаж вертикальных стоек

Закончив работы по монтажу напольного покрытия, переходим к установке стоек беседки. Они сделаны из досок толщиной 50 миллиметров равной длины, попарно сплоченных для придания максимальной прочности.

Каждую из установленных стек дополнительно соединяем брусками в верхней части, замыкая таким образом каркас беседки.

Сборка и установка стропильной системы

Следующий, достаточно сложный этап работ – установка восьмискатной крыши. Для её изготовления необходимо подготовить восемь стропильных брусков, длина которых будет зависеть от угла наклона скатов и величины выхода крыши за внешнюю границу стен. Нижней частью стропила крепятся к L-образным скобам, расположенным непосредственно над торцами стоек.

Варианты конструкции крыши

В верхней части торцы досок крепятся к специальному восьмигранному элементу, изготовленному из бруса квадратного сечения путем сострагивания всех углов на определенную величину, которая определяется из формулы определения длины стороны восьмигранника.

Стыкование торцов стропил можно осуществлять на вставных круглых шипах, располагая их на разном расстоянии друг от друга, для сохранения максимальных прочностных характеристик.

После установки всех стропил и закрепления их в нижней и верхней части примерно в середине деталей закрепите перемычки.

Обшивка крыши и укладка кровли

К ним присоедините полустропила, которые придадут крыше дополнительную прочность и сопротивление ветровой и снеговой нагрузке. После этого можно приступать к установке обрешетки из обрезных досок толщиной 25 миллиметров.

Вместо досок можно использовать и листовые материалы, такие как водостойкая фанера и OSB плита, толщиной не менее 15 миллиметров.

Обшивка крыши беседки

После того, как вся поверхность крыши будет закрыта обрешеткой, приступаем к укладке кровельного материала. Для защиты конструкции крыши от влаги предварительно укладываем листовую влагоизоляцию.

Влагоизоляция крыши

Выбор его может быть любой. В нашем случае использована кедровая дранка – тонкие листы натурального дерева. Для их крепления используйте оцинкованные гвозди, которые не подвергаются коррозии.

Декорирование построенной беседки

Разделить вертикальное пространство беседки помогут установленные на равном расстоянии от пола дощатые перила, присоединяемые к стойкам.

Восьмигранная беседка сама по себе смотрится весьма изящно, но дополнительную оригинальность изделию придают арочные дверные и оконные проемы. Для их изготовления можно воспользоваться гнутыми деталями, которые приобретаются в строительных магазинах, или изготовить их своими руками. Радиус закругления достаточно большой. Изготовив шаблон из картона, ДВП, листового пластика или фанеры выполните разметку широких досок толщиной 30-40 миллиметров и выпилите дуги электролобзиком или на ленточной пиле. Для выборки фаски подойдет ручной фрезер.

Для защиты беседки от влаги и дополнительного декорирования покройте все деревянные поверхности двумя слоями какого-либо защитного покрытия. Для этих целей можно использовать как кисть, так и малярный валик. Он будет особенно удобен при покрытии стропил и обрешетки.

Вариант декорирования восьмигранной беседки решетками

На лето дверь и окна можно затянуть антимоскитной сеткой, осенью проемы можно загородить стеклом, установив внутри искусственный камин.

Восьмигранная беседка своими руками — видео

Похожие статьи

Этапы и Декорирование +Фото и Видео

Собственники загородных домов стремятся создать на своем участке комфортные условия  для отдыха. Невозможно представить частный дом без уютной беседки в глубине сада. Это может  быть небольшой домик с крышей или просторная восьмигранная беседка. Подобная конструкция   украсить любой ландшафт. Она может быть изготовлена из любого материала, а также быть как  открытого типа так и закрытого, все упирается в ваши возможности и желания.

Восьмиугольная беседка — это самая удачная конструкция в плане размещения большого количества гостей.

Главное отличительная особенность такой беседки это восьмигранная конструкция. Крыша  имеет несколько скатов, находящихся под углом, что не будет позволять осадкам скапливаться на  крыше.

Основным моментом при создании такой конструкции является тщательно продуманный проект.   Если он будет продуман до мелочей, то вы вполне сможете построить такую  беседку своими руками.

Проект беседки

Необходимо составить подробную схему строительства.

Она состоит из таких моментов:

  • Определение месторасположения. Место выбирается с учетом хорошего освещения. Также ее нужно защитить от продувания ветром и чужих глаз. Самое подходящее место —  открытая возвышенность участка.
  • Выбор дизайна и размеры. Ее нужно гармонично вписать в общий стиль приусадебного участка.
  • Список необходимых материалов. Лучшим материалом будет дерево. Работать с ним легко и оно является экологически чистым.

Проект

Необходимо будет заверение проекта в специальной организации. Если этого не сделать, то  в случае нарушения каких-либо пунктов конструкция может быть снесена как незаконное  строительство.

При проектировании основным моментом считается точное построение восьмигранника.

Этого добиваются одним из двух способов:

  • Строят квадрат, делят его на девять одинаковых частей. Затем отсекают углы фигуры.
  • Делается окружность, которую затем нужно поделить на 8 секций с помощью четырех диаметров, после соединяя прямые линии на концах.

Если вы сами не можете составить чертежи, то можно воспользоваться услугами специализированных фирм. Вам нужно будет лишь приобрести необходимые материалы и приступить к сборке.

Выбор месторасположения

            Существует несколько правил размещения беседки:

  • Если вы планируете проведение водоснабжения беседки, то вернее ее расположить не далеко от колодца, если такой имеется.
  • Сначала выбранное место нужно выровнять, чтобы в дальнейшем не было трудностей с выравниванием опор.
  • Беседку лучше располагать на той части участка, где не происходит застаивание воды после выпадения осадков. Это важно, ведь если конструкция будет постоянно подвергаться  подмыванию, она не продержится долго.
  • Расположение беседки должно быть в удалении от края участка, чтобы отдых происходил в комфортных удаленных от посторонних взглядов условиях.
  • Строительство беседки должно происходить в соответствии с прописанным предназначением площадей участка. Иначе возможно наложение штрафных санкций и снос строения.

Материалы

Для строительства деревянной беседки вам понадобятся следующие материалы:

А также подготовить: пилу, лобзик, уровень, угольник, рулетку, шуруповёрт, веревку, колышки,  карандаш, саморезы и болты, стремянка.

Фундамент

            Тип основания в беседке может быть любой, все зависит от грунта и ваших возможностей. В  восьмиугольной беседке ширина всех сторон должна быть одинаковой. Для этого нужно  качественно выполнить разметку фундамента.

Для начала это место нужно покосить от травы и выровнять.

Так как основная нагрузка будет идти на пол, к основанию предъявляют большие требования. Для  него лучше выбирать строганные доски хвойной или лиственной породы.

Под восьмигранную беседку подойдет фундамент любого типа. К примеру, свайный, отличающийся небольшой ценой и быстрым воспроизведением. Для его строительства 8 свай вкручиваются в углах конструкции и еще одна в центре. Погружение опор происходит на расстояние ниже уровня  промерзания земли вашей местности.

Важно: Заранее нужно наметить на опоре до какого уровня они будет погружена.

После того, как опоры установлены, с помощью уровня необходимо их проверить. Все опоры  выставляют по уровню, для чего происходит подрезание оголовков. Затем потребуется устройство  ростверка, а сверху монтируют беседку.

Возможно использование бетонных или кирпичных опор вместо свай. Также под беседку может  быть устроен более надежный плитный фундамент, но он требует больших вложений. Ленточный  также вполне может иметь место быть, все зависит от вашего желания.

При разметке фундамента способом квадрата чтобы получить идеально ровные стороны  нужно воспользоваться колышками, вбитыми по углам, и веревкой, натянутой по ним. Их  правильность проверяется с помощью строительного угольника. Затем каждую сторон у  квадрата  делят на 3 равные части и в них вбивают колья. При соединении  веревкой  всех кольев,  находящихся в центе каждой стороны, получаем скошенный квадрат.

Установка опорных стоек

Опоры беседки устанавливаются на элементы свайного основания, их будет девять штук — 8 по углам и 1 по центру. Опоры углубляются минимум на 60 см, чтобы они зашли за уровень  промерзания почвы. Это нужно, чтобы избежать выдавливания конструкции при осеннем  расширении грунта.

Работы по устройству состоят из таких этапов:

  • В углубления под стропилы укладывают песочно-щебневую подушку семьдесят сантиметров в толщину, утрамбовывают.
  • В почву вкапывают трубчатую опалубку, заполняя ее цементно-песчаным раствором.
  • После застывания раствора к нему прикрепляют компенсатор усадки.
  • Затем производят фиксацию стоек.

При использовании ленточного основания суть работы не изменится.

Для каркаса выбирается брус, имеющий сечение 100*100 мм. Наверху и внизу проводят  горизонтальную обвязку брусом 50*100 мм. За нижнюю обвязку держится пол, а за верхнюю  стропилы.

Необходимо провести обработку всех  поверхностей из дерева антисептической пропиткой для  продления срока их службы.

Устройство пола

Следующим этапом работы будет настилание пола, который укладывается поверх лаг из  досок с сечением 50*150 мм. Лаги прикрепляются к нижней обвязке.

На заметку: Система лаг представляет собой крестообразное соединение опоры.

С помощью этих лаг, пол как бы делится на отдельные сектора, каждый из которых в дальнейшем  укрепляют дополнительными распорками.

Далее происходит настилание половых досок на эти лаги. Каждый из секторов должен обиваться  отдельно.

Для того, чтобы была вентиляция, между укладываемыми досками оставляют небольшие зазоры по миллиметров пять. Чтобы в эти зазоры не попадали насекомые, желательно под пол положить  антимоскитную сетку из пластика. По периметру установленных досок прибивается плинтус.
Для пола может быть использована и обычная тротуарная плитка или заливка бетоном. Выбор  зависит только от ваших предпочтений.

Установка вертикальных стоек проводится по завершению укладки пола. Стойки делаются из  толстого бруса высотой не меньше двух метров. Уголками из металла стойки прикрепляются  ко всем восьми углам. Можно в дополнении провести закрепление с помощью шипов. Стойки  должны располагаться строго вертикально, что периодически проверяется уровнем. Далее производят верхнюю обвязку бруса с двух сторон.

Для устройства стропильной системы потребуется 8 брусков. Стропила должны быть расположены так, чтобы их концы выходили за край беседки  сантиметров на тридцать. Это делается, чтобы дождевая вода могла стекать на землю.

Нижняя часть стропила закрепляются на L-образных скобах над торцом стойки. А верхние торцы  досок прикрепляются к заранее подготовленному восьмиграннику из бруса. Как только все  стропила будут установлены, необходимо где-то посередине деталей закрепить  перемычки.

После установки стропил производят обшивку крыши фанерой или досками.

На основу крыши укладывают рубероид, а сверху производят монтаж кровли. Она может быть  любая, однако лучше выбрать такую, которая бы гармонировала с крышей дома. Наилучшими  материалами для отделки крыши являются металлочерепица, черепица или ондулин. Конечно  может быть оставлена и деревянная крыша, ее будет нужно обработать пропиткой от  гниения и покрасить.

            Устройство декоративного ограждения в случае открытой беседки будет состоять из таких  элементов:

  • Опорные стойки;
  • Перила. Их делают аналогично горизонтальной обвязке;
  • Балясины. Бывают различной конфигурации. Их прикрепляют к перилам.

К сведению: Балясины представляют собой невысокие фигурные колонны для поддержания  поручней перил лестниц, балконов и т.п

Также можно сделать фриз. Его устраивают поверху беседки.

На заметку: Фриз является декоративной композицией в виде горизонтальных полос, которыми  обрамляются части сооружений.

Для того, чтобы не было видно крепежа, фиксирующих балясины, используют специальную  шпаклевку для дерева. Затем зашпаклеванные места шлифуются и покрываются лаком или красятся.

Эту работу можно выполнять еще на этапе устройства вертикальных стоек. А вот если вы планируете сделать закрытую беседку, то обшивку стен следует производить после завершения строительства  крыши.

Закрытая беседка

После того, как крыша построена, можно приступать к обшивке стен. Для этого в основном  используются доски тридцать миллиметров в толщину. Сначала спланируйте, где будут  располагаться окна. После завершения обивки беседку красят или покрывают морилкой. Далее делают внутренне устройство — устанавливают скамейки и стол.

В качестве летнего варианта на окна можно повесить антимоскитную сетку, а для отдыха в  холодные месяце окна можно застеклить, а внутри установить искусственный камин.

Восьмиугольная беседка является одной из самых распространенных конструкций на дачных  и загородных участках. Такая беседка будет прекрасным местом местом для отдыха как с семьей,  так и с гостями, ведь она очень вместительная. Она не обязательно должна быть деревянной, здесь представлен лишь самый простой вариант. Такая беседка может быть из кирпича, кованной,  рубленной.

>100 чертежей, размеров и пошаговых фото сборки.

Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.



Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок

90 чертежей и макетов восьми— и шестиугольных беседок

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Пошаговые фото изготовления

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

Беседка на сваях из канализационных труб

Беседка с крыльцом
(инструкция по созданию)

Большая беседка
+чертежи крыши

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.



50 чертежей шестиугольных беседок

Ниже архив чертежей с размерами дачных шестигранных беседок, которые вы можете сделать своими руками. Здесь так же как и в предыдущих альбомах есть фото, макеты и эскизы садовых беседок из дерева и из металла.



50 чертежей восьмиугольных беседок

По этим чертежам с размерами вы поймете как сделать восьмиугольную (восьмигранную) садовую беседку для дачи своими руками. Среди макетов и эскизов вы найдете чертежи крыши, основания, стола, лавки и крыльца.



Макеты и пошаговые фото изготовления беседок:



Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Как сделать

двускатную крышу для квадратной беседки.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans





Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй, сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая  добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

Красивая беседка из дерева своими руками

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.html
Автор forester86

Садовая беседка своими руками

Этот проект, конечно, более масштабный. Чтобы построить садовую беседку своими руками не обязательно быть столяром высокого разряда или мастером на все руки, хотя не помешало бы. Здесь показаны все этапы строительства.

  • Работы начинаются с разметки. Для обеспечения надлежащего дренажа и предотвращения роста травы и сорняков снимите дерн и около 10 см грунта.
  • Затем засыпьте подготовленный участок гравием.
  • Затем установите формы для точечного фундамента и залейте их бетоном наполовину.
  • Используйте уровень, чтобы убедиться, что вершина каждой формы находятся на одинаковой высоте.
  • В данном случае рельеф слегка наклонный, поэтому высота форм для каждого отверстия другая.
  • На втором фото вы видите прибор, лазерный уровень, который использовался для разметки.

Дальше все подробности описывать не буду, на фотографиях все показано довольно хорошо, а детальные инструкции можно прочитать на сайте, ссылка под галереей.

Источник фото www.scout.com/home/build/story/1386859-build-a-hip-roof-gazebo

Восьмиугольная беседка своими руками

Здесь показаны три этапа строительства – основной части, крыши и перил. Восьмиугольная беседка это более сложная конструкция по сравнению с прямоугольной или квадратной формой, так как требует больше материалов и более сложных операций с древесиной. Тем не менее, это не повод, чтобы отказываться от строительства, если использовать правильные чертежи для работы и планировать каждый аспект проекта. По представленным планам можно построить восьмиугольную беседку своими руками за 2 – 3 дня. Подробные инструкции писать не буду, вы их можете прочитать на сайте, но несколько советов.

  • Первый шаг, это разметка. Самый простой способ выложить восьмиугольник – сделать квадрат и обрезать углы, пока не получите нужную форму.
  • Средние балки устанавливайте с использованием шаблона, показанного на картинках.
  • Используйте хорошую пилу, чтобы сделать порезы углов, это необходимо для создания жестких швов.
  • Используйте водостойкий клей для соединений, чтобы укрепить связь.
  • Проверьте, чтобы основные балки были перпендикулярными с помощью столярного угольника.
  • При установке настила не забудьте про зенковку винтов и про небольшой зазор между досками для дренажа.
  • При установке верхних перекладин обрежьте концы верхних планок под углом 67.5º. Установите деревянную планку между стойками и зафиксируйте оцинкованными винтами.
  • При установке нового компонента на место проверти отвесом каждую опору.

Источник фото myoutdoorplans.com/pergola/free-gazebo-plans

Как сделать крышу на беседке

Установки крыши, это следующий этап строительства восьмиугольной беседки своими руками. Представленные схемы поэтапного строительства дадут вам лучшее представление о процессе. Если планировать каждый аспект как можно более подробно, вы сможете, во-первых, предотвратить возможные ошибки, и во-вторых, сделать крышу даже с минимальным опытом. Как установить столбы и накрыть настил пола вы уже знаете, для строительства крыша, конечно, надо больше навыков, так что если есть возможность, обратитесь к друзьям, у которых, возможно больше опыта в этом деле. Строительство крыши для восьмиугольной беседки на первый взгляд кажется сложным, но все не так страшно, главное, внимание и точный расчет.

  • Начинайте со стропил, необходимо обрезать оба конца на 63.5 градуса с помощью торцовочной пилы. Один конец закрепляете к столбам, а второй должен быть зафиксирован в центре стропил. Убедитесь, что вы идеально  все выровняли, иначе крыша не будет симметричной.
  • В общем, крепление стропил и крепление кровельных реек, но не забывайте, что все лучше фиксировать оцинкованными винтами. В качестве альтернативы, вы можете вырезать треугольники из фанеры и закрепить их гвоздями.
  • Независимо от выбора, необходимы точные измерения и делать соответствующие разрезы циркулярной пилой.
  • Затем накройте всю поверхность крыши толем, начиная с нижней до верхней части. Убедитесь, что полоски толя перекрываются по меньшей мере на 5 см, чтобы создать водонепроницаемую крышку для обрамления крыши.
  • После того, как покроете всю поверхность, закройте края полосками рубероида и зафиксируйте их с помощью скоб.
  • Одним из последних этапов является установка черепицы. Для этого лучше почитать инструкцию, если нет опыта в этой области.

Источник фото myoutdoorplans.com/gazebo/gazebo-roof-framing

Перила для беседки

Перила, это завершающий этап. Есть много планов, по которым можно сделать перила для восьмигранной беседки, поэтому убедитесь, чтобы их внешний вид соответствовал стилю беседки и вашим вкусам. Первый шаг заключается в создании нижних и верхних направляющих. Используйте фрезер, чтобы сделать широкий и глубокий канал в рейках, как показано на схеме. Эти каналы будут плотно фиксировать балясины. Затем идет установка нижних поперечин, проверьте уровнем, чтобы они лежали строго горизонтально. Повторите процесс на остальных 6-ти сторонах беседки. И последний шаг установка перил. Перед сверлением направляющих отверстий и затяжки винтов убедитесь, что они равномерно распределены. Поместите деревянный блок между планками, чтобы получились последовательные пробелы. Очень важно зафиксировать планку с помощью винтов перед установкой верхней перекладины.  Проверьте, чтобы все детали плотно прилегали, винты находились на одном уровне с деревянной поверхностью.

Источник фото myoutdoorplans.com/gazebo/how-to-build-gazebo-railings

Как сделать деревянную беседку

Здесь показано, как построить восьмиугольную деревянную беседку своими руками с шатровой крышей. Это не является исчерпывающим трактатом всего процесса, хотя на пошаговых фото автор постарался отобразить все этапы довольно подробно. Примечание: неизбежные изменения в процессе строительства потребуют изменить некоторые детали. Все размеры приведены для этой конкретной беседки, вы же можете изменять их по своему усмотрению. Все пиломатериалы рассчитаны для внешнего использования, а крепежные детали оцинкованы. Крыша изготовлена из фанеры «CDX», что по рейтингу означает низкое качество, но, безусловно, это самый сильный вид фанеры в строительной области. Теперь о планировании, схема довольно проста. Восьмиугольник это просто квадрат со срезанными углами. Начните с создания квадрата. Для этого с помощью рулетки, колышков и шнура размечается квадрат, делится на 8 частей и с помощью строительного уровня и шнура срезаются углы. В результате получим правильный восьмиугольник. Дальше порядок работы смотрите на пошаговых фото, если что-то непонятно, очень подробные инструкции вы найдете на сайте, ссылка под галереей.

Источник фото homefixated.com/build-your-own-gazebo

Как построить беседку своими руками 3 проекта

Здесь представлено три проекта с пошаговыми фото, как построить деревянную шестиугольную беседку своими руками. Все этапы строительства уже описывались выше, они простые и понятные. Вариантов для строительства, как и видов деревянных беседок, естественно, очень много, у каждого проекта есть свои нюансы. Эти три проекта особой сложностью не отличаются, но если заинтересует более подробное описание каждого этапа, ссылки на сайты находятся под галереями. Вот первый проект, шестиугольная беседка с «крыльцом».

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

Здесь представлены несколько схем и ознакомительные фото с этапами строительства.

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

15 шагов, как построить деревянную беседку своими руками. Это проект, который каждый может реализовать с небольшой помощью за два дня. Из инструментов вам понадобится в основном дрель и молоток.

Источник фото www.diynetwork.com/how-to/outdoors/structures/how-to-build-a-gazebo-from-a-kit

Беседка разборная для дачи

Портативная беседка разборная для дачи на все случаи. Конструкция легко складывается и подходит для любого рельефа. Является хорошим дополнением для любого участка, можно устанавливать в разных местах, обеспечивая новую точку зрения, с которой приятно наслаждаться садом или ландшафтом. Прекрасно обеспечивают тень от солнца и укрытия от дождя, что дает  больше времени наслаждаться природой. Части беседки не занимают много места и могут легко храниться в гараже или под навесом. Данная конструкция исключает столярную фантазию, которая обычно ассоциируется с восьмигранной крышей и стенами. Вместо этого автор использовал петли, на которые крепятся стены и зонтик для крыши. Стоимость конструкции приблизительно 200$,ну и плюс зонтик. Готовая конструкция раскладывается на четыре навесных пары стеновых панелей и восемь комплектаций плат. Секции стен соединяются с двенадцатью петлями, это занимает менее 30 минут, чтобы собрать или разобрать беседку. Тем не менее, структура очень устойчива, даже при сильном ветре. Автор использовал тяжелое основания базы для зонтика около 40 кг, ребра зонтика прикреплены по бокам специальными крючками. С изготовлением стен все просто, потому что все восемь сторон имеют одинаковые габаритные размеры, и семь из них идентичны. Это означает, что для каждой части, вам нужно только измерить один раз — а затем перенести метки на другие заготовки. Подробные инструкции по изготовлению портативной беседки можете прочитать на сайте.

Источник фото www.rockler.com/how-to/build-portable-gazebo-summer-project

Как сделать открытую беседку

Если хотите создать зону отдыха на участке, стоит подумать о строительстве открытой бесдки или павильона, навеса. По сути это одно и то же, только имею немного разные конструктивные особенности. Открытая беседка, то же, что и классическая, только без стен или перил, а навес – это еще проще, то есть просто крыша, которая держится на нескольких столбах, где нет ни входа, ни стен. Этот проект включает инструкцию по строительству беседки из подручных материалов. Такую открытую беседку может построить каждый любитель в течение нескольких дней. В конечном итоге подобный навес можно использовать в разных целях: это может быть открытая беседка для отдыха, летняя кухня или барбекю, надо будет только немного изменить дизайн. Этапы строительство представлены на схемах в галерее, инструкции по каждому шагу можно прочитать на сайте, ссылка под фотографиями.

Источник фото howtospecialist.com/outdoor/how-to-build-a-picnic-shelter/

Открытая беседка своими руками

Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.
После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..

Первый шаг, построить основание.

  • Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
  • Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
  • Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
  • Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
  • Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
  • Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
  • Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
  • Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
  • Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
  • Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
  • Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
  • После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.

Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

Беседка павильон для дачи

Это, конечно, не самый простой проект, но беседка павильон для дачи, это идеальное место для летней столовой. Вы всегда можете изменить размер и дизайн павильона для ваших потребностей и бюджета, но лучше использовать инструкции и советы, указанные на схемах. Двухскатная крыша улучшит внешний вид конструкции, но это потребует больших вложений и много материалов. Если хотите построить простой павильон для приятного застолья с семьей и друзьями, есть несколько вариантов, которые вы можете выбрать. С одной стороны, можно построить беседку или более простую конструкцию, как этот деревянный павильон. Это можно сделать своими руками, но вы должны планировать каждый шаг строительства с самого начала. Рекомендуется покупать самые лучшие материалы, которые вы можете себе позволить. Они должны быть атмосферостойкие, такие как прессованная древесина, сосна или кедр. Тщательно делать точные измерения до регулировки размеров. Предварительно просверлить отверстия в деталях перед вкручиванием шурупов, чтобы предотвратить дерево от расщепления. Все этапы строительства показаны на пошаговых схемах, детальные инструкции на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-pavilion

Большая беседка из дерева своими руками

Эту большую беседку можно назвать скорее павильоном. Неплохой вариант, если у вас большой двор или достаточно места на участке. Неплохой проект в том плане, что в перспективе под таким навесом можно установить мангал или барбекю, или вообще организовать стационарную летнюю кухню. Для строительства такой беседки вам необходим столбчатый фундамент, но, пожалуй, самая сложная часть, это крыша. Для этого верхнему контуру беседки необходимо установить горизонтальные стяжки. Потом закрепить их саморезами к опорам.

Для надежности стяжки необходимо скрепить металлическими полосами. Затем закрепите все остальные детали. В завершении отпилить вровень центральную опору и настелите обрешетку.

Обратите внимание, что обрешетку изготавливают разными способами, в зависимости от кровельного материала, если под шифер, то она может быть как однослойной, так двухслойной. Но это уже отдельная тема. Весь процесс строительства беседки показан на пошаговых фото, если возникнут вопросы, инструкции есть на сайте первоисточника, ссылка находится под галереей.

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

Красивая беседка своими руками

Такой красивой беседкой открытого типа можно украсить любой сад или дачу. Чтобы не повторятся, не будем описывать весь процесс, как сделать деревянную беседку своими руками, все этапы такие же, как в предыдущих примерах. Правда, здесь много декоративных элементов и оригинальная конструкции крыши, так что если интересую какие-то нюансы, можете прочитать на сайте.

Источник фото womanadvice.ru/besedki-iz-dereva-svoimi-rukami

Пристенная беседка своими руками

Какая бы ни была маленькой отдельно стоящая беседка, она все равно занимает достаточно места. Идеальный вариант для маленького двора – это сделать пристенную беседку своими руками. Действительно, в таком варианте есть масса преимуществ. Во-первых, экономия, потому что материалов надо меньше. Во-вторых, компактность, ведь места надо в два раза меньше, чем для отдельно стоящей беседки. В-третьих, это очень удобно, не надо далеко ходить, то есть выполняет функции веранды и главное, такая беседка может служить для разных целей, например, можно поставить верстак, вот вам мастерская на свежем воздухе. Спать в душную ночь, организовать летнюю столовую. К тому построить пристенную беседку даже проще, чем обычную. Здесь на пошаговых схемах показано, как это сделать, а прочитать пошаговые инструкции можно на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/attached-gazebo-plans



Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

60 фото крыш красивых домов

Для нашего фотообзора мы выбрали красивые дома с мягкой кровлей, а также коттеджи с крышей из Ондувиллы, имитирующей керамическую черепицу. В нашей статье представлены эффектные кровли разных форм: двускатные, вальмовые, шатровые, купольные с рулонным, модульным и листовым битумным покрытием.

Полувальмовые крыши

Определенным прорывом на рынке кровельных покрытий стала рулонная гибкая кровля под черепицу. С помощью этого материала можно покрывать крыши сложной формы — с ендовами, радиусными и ломаными элементами, как на фото.

Фото: roofmaster.ru

Мягкая кровля бежево-коричневого оттенка прекрасно смотрится в тандеме с голубым фасадом дома и белыми обрамлениями окон. За счет такой цветовой гаммы здание гармонично вливается в окружающий ландшафт, несмотря на достаточно яркий оттенок стен.

Шатровые крыши

Садовый навес с шатровой крышей приобрел аристократичный вид благодаря деревянным несущим элементам и настилу в виде мягкой битумной кровли под кирпич дымчато-коричневого тона.

Небольшой вес мягкой битумной черепицы позволяет укладывать ее на шатровые крыши облегченной конструкции, например, беседок, летних домиков и павильонов.

Двускатные крыши

За счет 3d-эффекта покрытие из битумной черепицы издалека смотрится как настоящая черепица, но при этом рулонный материал можно быстро и недорого настелить на двускатную или любую другую крышу.

Фото: mk4s.ru

Частный дом на фото — интересный пример архитектуры в стиле модерн, напоминающий проекты Гауди. Двускатная крыша здания украшена коническим куполом над входом и выложена прямоугольной мягкой черепицей сизо-черного оттенка.

Многощипцовые крыши

Фото: vek-krovli.ru

Достаточно эффектно выглядит рулонная черепица под светло-коричневый кирпич — на фото вы видите, насколько колоритно она оттеняет белые фасады дома.

Фото: interlockroofing.com

Мягкая кровля позволяет выполнить отделку домов с многощипцовой крышей сложной конструкции — гибкие модули с легкостью укладываются на объемы любой формы.

Фото: vek-krovli.ru

Рисунок мягкой рулонной кровли может быть абсолютно разным — на фото изображена многощипцовая крыша с битумным покрытием, имитирующим черепицу из ортогональных модулей.

Фото: сертантид-воронеж.рф

Многообразие оттенков мягкой кровли позволяет придать зданию запоминающийся вид, как на фото, на котором белые кирпичные фасады эффектно контрастируют с гибкой черепицей изумрудного цвета.

Фото: krosbieco.ru

Табачно-коричневая битумная черепица красиво сочетается с пестрым кирпичом и камнем на фасадах частной усадьбы, выдержанной в английском стиле.

Купольные крыши

За счет модульности мягкая черепица нередко применяется для обустройства кровель самой сложной формы, в том числе таких сферических крыш, как на фото.

Фото: vikingroofspec.co.nz

Этот дом в палладианском стиле — приобрел неотразимый вид благодаря белоснежным фасадам, над которыми возвышается сферический купол, выложенный мягкой черепицей под серый кирпич.

Гибкая битумная черепица — практичное решение для обустройства купольной крыши небольшой садовой беседки.

Крыши сложной конфигурации

Бионическая форма кровли на фото приобрела настолько яркий вид только благодаря гибкости битумной черепицы, выложенной в виде рельефных полос с чешуйчатыми вкраплениями.

Фото: isola.com

Благородным акцентом в архитектуре дома в стиле модерн стала мансардная кровля радиусной конфигурации, выложенная гибкой черепицей.

Фото: archidom.in

Мультиколорная красно-коричневая мягкая кровля была подобрана под каменную отделку на фасаде — за счет этого создается впечатление, что кровельный ковер будто бы перетекает на стену. Этот архитектурный прием еще больше акцентирует принадлежность частного поместья к стилистике модерна.

Серая мягкая кровля с терракотовым узором удачно поддерживает архитектурную концепцию частного дома, изображенного на фото, и придает зданию эффект сказочности.

Рулонная мягкая кровля, имитирующая сланцевую черепицу, — оптимальный вариант покрытия для укладки на крыши сложной конструкции: призматической, шатровой, вальмовой.

Мансардные крыши

Битумная черепица антрацитового оттенка создает эффект кровельного ковра из прямоугольной сланцевой плитки и прекрасно смотрится в комбинации с песочно-охристыми стенами из кирпича.

Фото: sesli-zero.net

Мансардная кровля частного дома покрыта битумной черепицей, имитирующей сланцевую крышу из восьмиугольных плиток. Яркий колорит кровельное покрытие приобрело благодаря цветочному узору.

Фото: zappone.com

Темно-серая мягкая кровля из прямоугольных модулей эффектно сочетается с медной отделкой мансардных слуховых окон.

Ондувилла — красивая кровля под черепицу

Вальмовая крыша из Ондувиллы Фиорентино приятного терракотового оттенка мягко сочетается со светло-персиковым фасадом дома и создает атмосферу гостеприимного уюта. Своим солнечным настроением дом напоминает виллу где-то на побережье Средиземного моря.

Кровля из Ондувиллы охристо-коричневого цвета выгодно подчеркивает классическую архитектуру частного дома, перекликаясь по оттенку с фасадной отделкой из декоративного камня.

Контрастная гамма, созданная на сочетании белоснежных стен с красной крышей из Ондувиллы Неаполитано, — прекрасное решение для дизайна загородного дома в итальянском стиле.

Колоритный дом из грубого камня в стиле кантри органично вписывается в окружающую природную среду и ассоциируется с подберезовиком, выросшим на лесной опушке. Немалую роль в создании этого необычного антуража играет двухскатная крыша из Ондувиллы под керамическую черепицу оранжевого оттенка.

Благородным штрихом архитектурному проекту современной усадьбы на морском побережье стала двухскатная крыша из пестрой Ондувиллы коричневого тона. Кровельное покрытие идеально имитирует черепицу и гармонирует с деревянными ограждениями балконов и террасной доской в зоне бассейна.

Двухскатная кровля из Ондувиллы под натуральную черепицу стала эффектным элементом архитектуры современного коттеджа в стиле хай-тек. Несмотря на лаконичность форм и обилие стекла, дом кажется очень уютным благодаря деревянным фасадам и Ондувилле оранжевого цвета.

Частный коттедж в лесу впечатляет оригинальностью архитектурного замысла, в котором важная роль отводится конфигурации крыши. В качестве покрытия здесь использована Ондувилла коричневого тона, которая акцентирует необычность архитектурных форм и объемов.

Крыши из Ондувиллы удачно вписываются в стилистику фахверк, они создают единый ансамбль с кирпичной кладкой и деревянными балками. На фото вы видите не совсем традиционное решение: фасады и крыша дома выдержаны в оранжево-красном цвете, а фахверк — в белом.

Если вы решили построить дом в этническом стиле, то наилучший выбор — это Ондувилла коричневого или красного цвета. На фото вы видите пример того, как эффектно такая кровля выглядит в комбинации с белой штукатуркой, камнем и деревом.

Крыша из красной Ондувиллы — идеальная альтернатива дорогостоящей черепичной кровле. Фото итальянской виллы с вальмовой крышей демонстрирует тот факт, что даже в Европе домовладельцы предпочитают Ондувиллу керамической черепице.

Стеклянная крыша из металла — ARCHITECTURAL SERIES — VELUX

Площадь Пирамида Квадратная пирамида с металлическим каркасом предлагает классический вид и в то же время полностью настраиваемый. Поддерживающие пролёты до 40 на 40 футов, квадратная пирамида доступна с широким выбором высокопроизводительного остекления и вариантов отделки. Восьмиугольная пирамида Больше похожая на многоугольную пирамиду, восьмиугольная пирамида может иметь металлическую конструкцию с пятью и более сторонами и поддерживает полностью настраиваемую конфигурацию. Октагональная пирамида имеет ширину пролета до 40 футов и поставляется с широким выбором высококачественного стекла и вариантов отделки. Расширенная пирамида Для полностью индивидуализированной конфигурации имеются конструкции с расширенной пирамидой и металлическими фонарями на крыше. Поддерживаемые для пролетов шириной до 40 футов, эти световые люки также могут быть настроены в соответствии с Вашим выбором высокопроизводительного стекла и вариантов отделки Низкий профиль Система Разработанная для скатных крыш, низкопрофильная система представляет собой стеклянную систему с алюминиевой рамой, которая укладывает стропила на крышу, создавая узкую линейную раму для чистого, привлекательного вида. Система вмещает несколько изолированных стеклянных панелей и кораблей, собранных и готовых к остеклению в полевых условиях. Структурный хребет Структурный хребет шириной до 40 футов представляет собой световую конструкцию с металлическим каркасом и неограниченными возможностями проектирования Двойной Питч Практически неограниченные возможности проектирования доступны в конструкции с двойным питчем и металлическими фонарями на крыше. Ширина опорных рам Classic и Pinnacle составляет до 40 футов при неограниченной длине Одиночный Питч В качестве меньшей альтернативы системе Double Pitch System мы предлагаем систему Single Pitch System — световые люки с металлическим каркасом, которые поддерживают пролеты шириной до 22 футов.

—

Беседка восьмигранная с двухъярусной крышей 1710

Беседка 1710 — классика садовых беседок. Строгая, прогнозируемая и функциональная.

Формой беседки является восьмигранник и она оригинальна, удобна и красива.

Беседка имеет 1 вход с калиткой. Высота входной группы беседки- 2.4 метра. Любой предмет интерьера и самый высокий гость попадет в беседку без осложнений.

Размер беседки 1710 позволяет разместить в ней компанию из 10-12 человек. Ваши друзья и родные будут всегда довольны Вашим приобретением именно такой беседки.

Модули беседки 1710 при изготовлении точно и четко подгоняются друг к другу. Они изготавливаются из качественной древесины камерной сушки, что исключает скрипы и рассыхания узлов и стыков в беседке.



Наполнение секций беседки: шпалеры из хвои камерной сушки. В отдельных индивидуальных проектах беседок возможно исполнение из более твердых сортов дерева, в том числе и из лиственницы.  Классический рисунок заполнения это ромб. Но под заказ возможно и более экстравагантный рисунок- квадрат, круги, нестрогие линии. Изготовление качественных декоративных шпалер возможно только в производственных условиях.

Шпалеры на окнах защитят от порывов ветра и сквозняков в беседке, а в жару- подарят тень и прохладу отдыхающим за счет рассеивания прямых лучей, но в данной беседке 1710 эти секции отсутствуют. Конечно, возможно их изготовить под Вашу беседку дополнительно: как стационарные, так и съемные.

Шпалеры беседки изначально не предназначены для тяжелых вьющихся растений. Если Вы желаете- мы изготовим усиленный каркас шпалер для таких целей (сообщите о пожеланиях нашему менеджеру).

Нижняя часть заполнения беседки закрытая и делает пространство беседки максимально защищенным от окружающей среды: ветров, дождей и снега.

Садовая мебель под эту форму беседки представлена максимально широко, легко подбирается как на нашем производстве (при условии заказа беседки), так и в магазинах Москвы и Московской области.

В стандартном исполнении беседка 1710 содержит стол и 2 приставные лавки.

Высокий двухъярусный купол крыши позволяет устроить замечательную иллюминацию внутри беседки. Так же второй ярус кровли беседки даст приток свежего воздуха и хорошую вентиляцию.

Пол беседки сделан из толстой и крепкой доски камерной сушки. В отличии от других производителей беседок, полы мы всегда включаем в стоимость беседки при поставке заказчику.

Покрытие крыши — кровля беседки 1710 выполняется кровельным материалом от надежных поставщиков. Мягкую черепицу для беседок мы заказываем у Shinglas и Katepal. Качественный кровельный материал снизит шум в беседке во время дождя, компенсирует жару и не задержит снег во время зимы.

Беседка садовая восьмигранная с двухъярусной крышей 1710 — хороший и сбалансированный выбор для Вашего загородного отдыха.

Форма беседки
Формат
Число человек

Ширина (см)

Высота (см) нижняя точка
Высота (см) верхняя точка (конек)

Длина (см) / Глубина
Площадь (с округл.)

Материал беседки

Основание беседки

Фундамент беседки
Установить на свой фундамент

Пол беседки

Стены беседки
Несущие конструкции

Наполнение пролетов (верх)
Наполнение пролетов (середина)
Наполнение пролетов (низ)

Кровля Основание
Кровля Покрытие
Кровля проивзодитель
Цвет кровли (выбор цвета)
Форма крыши

Мебель в беседке
Индивидуальный заказ

Покрытие основания Антисептик
Покрытие основания Огнеупорное
Покрытие основания Краска
(таблица цветов для беседок)

Срок эксплуатации
Гарантия (лет)
Производитель

Сборка беседки (срок)
Изготовление беседки
(сроки и сезоны)

Восьмигранная
Открытая
10-12

320

15
370

320
10

Хвоя камерной сушки

Брус клееный 100х150

10 фундаметных блоков

Возможно

Шпунтованная доска камерной сушки

Хвоя камерной сушки
Брус клееный 100х150 или 150х150

Декоративные элементы
1/2 Шпалера
Шпалера

OSB-3 влагостойкое
Мягкая черепица
Shinglas / Katepal
Зеленый
2х ярусная

Стол + 2 приставные лавки
Возможен

Belinka Base / Pinotex
Сенеж Огнебио / Неомид 450
Belinka Toplasur / Pinotex Ultra

15 лет
1 год
В Беседки Ру (vbesedki.ru)

1 день
3-7 недель

Артикул: bd1710

Производитель: ВБеседкиРу

Типовой проект беседки подразумевают, что наше производство уже выполняло данный проект и имеет полный комплект технической документации на изделие, для быстрого запуска Беседки открытой 1710 на изготовление.

Все беседки в каталоге это Проекты реальных беседок, выполненных нашей компанией или имеющейся возможностью мощностей и квалификации производства, внутренней документацией по изделию для изготовления продукта в установленные сроки и с высочайшим качеством.

Различные статусы беседок в каталоге:

В наличии. Беседка может быть изготовлена в том виде, в котором представлена в каталоге. Или может быть модифицирована со сроком около 2-х недель

В наличии. На производстве\складе.  Беседка изготовлена и находится на производстве или удаленном складе в Московской области. Поставка возможна в течении 7 (семи) дней после внесения 30% предоплаты+ оплаты стоимости транспортировки

Нет в наличии. Проект беседки давно не изготавливался в том виде, в котором присутствует в каталоге продукции. Вероятно, новый вид продукта, оказался более успешным по характеристикам и в эксплуатации. Беседка может быть изготовлена, но требует согласование с менеджером перед заключением Договора

Доставка беседки открытой 1710

Доставка беседки открытой 1710 осуществляется по Москве и Московской области (смотрите популярные города присутствия и доставки). Так же возможна поставка беседок в Санкт Петербург и Ленинградскую область без монтажа беседки на участке.

Оплата за беседку

Оплату беседки открытой 1710 можно произвести как по наличному, так и безналичному расчету. При заказе специального предложения по беседкам- шпалерам-перголам, или беседки, с указанием как «В Наличии» на производстве и готова к отгрузке, достаточно заключенного Договора на поставку и 30% предоплаты+ стоимость доставки.

В ином случае, аванс при заключении Договора на поставку беседки требует 70% предоплаты в случае наличного расчета и 100% предоплаты при безналичном расчете за беседку открытую 1710.

Более подробно можно ознакомится в разделе Часто задаваемые Вопросы

Обрамление крыши беседки | MyOutdoorPlans

Данный поэтапный проект наружной беседки представляет собой каркас крыши . Строительство крыши восьмиугольной беседки — сложный проект, требующий профессиональных планов и инструментов. Тем не менее, мы считаем, что эти инструкции дадут вам лучшее представление о процессах и этапах строительства. Поэтому работайте с вниманием и планируйте каждый аспект как можно подробнее, чтобы предотвратить возможные ошибки.

Перед тем, как начать собственно строительный проект, мы рекомендуем вам ознакомиться с остальной частью проекта, чтобы узнать, как установить столбы и как построить пол восьмиугольной беседки.Это предприятие по деревообработке требует множества столярных навыков, поэтому мы рекомендуем вам попросить квалифицированного друга помочь вам, если у вас нет обширных знаний в этой области.

Проекты, выполненные на основе этих планов

  • A — 8 кусков пиломатериалов 2 × 4 — длина 57 1/2 ″ TOP RAILS
  • B — 8 кусков пиломатериалов 2 × 6 длиной 102 ″ РАФТЕРЫ
  • C — 1 кусок пиломатериала 6 × 6 длиной 10 дюймов KING POST
  • D — брус 2 × 6 ПЛАСТИНЫ
  • E — 200 квадратных футов гудрона ОТПРАВКА КРЫШИ
  • F — 200 квадратных метров битумной черепицы КРОВЛЯ

Молоток, рулетка, обрамляющий квадрат, уровень

Торцовочная пила, Сверлильные станки, Отвертка, Шлифовальный станок

Ямокопатель для столба, Бетономешалка

Защитные перчатки, защитные очки

Один день

Построить восьмиугольную беседку на крыше

Строительство восьмиугольной беседки на крыше

Полезный совет: Обрамление крыши восьмиугольной беседки — сложная работа, но любой человек со средними навыками деревообработки справится с ней за несколько дней.Убедитесь, что вы используете профессиональные инструменты и качественные материалы, если хотите получить аккуратный результат.

Каркас беседки

Строительство стропил

Обрамление крыши восьмиугольной беседки — несложный процесс, хотя на первый взгляд может показаться очень сложным. Как вы можете заметить на изображении, вам нужно начать со строительства стропил из бруса 2 × 6. Обрежьте их оба конца под углом 63,5 градуса с помощью торцовочной пилы.

Один конец стропил должен быть прикреплен к стойкам, а противоположный конец — к центральной стойке. Убедитесь, что вы все идеально выровняли, иначе крыша беседки не будет симметричной.

Крепление стропил к центральной стойке

Как вы можете легко заметить на чертежах, вам нужно прикрепить один конец стропил к восьмиугольной центральной стойке, сделанной из бруса 6 × 6. После постройки центральной стойки вам необходимо зафиксировать ее на месте с помощью стойки 4 × 4 (138 дюймов в длину).

Прикрепите стойку по вертикали и отцентрируйте ее по поверхности пола. Убедитесь, что центральная стойка выровнена правильно, так как каждое стропило должно быть перпендикулярно своим граням. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2 ″ в шкворень.

Строительство королевского поста

Сделайте надрезы в куске балки 6 × 6 длиной 10 дюймов. Используйте пилу, чтобы сделать пропилы в балке, как показано на схеме.

Крепление стропил

На противоположных концах стропил необходимо прикрепить их к стойкам.Вставьте стропила в пазы, просверлите направляющие отверстия и вставьте 4-дюймовые болты с квадратным подголовком. Убедитесь, что стропила надежно закреплены, иначе вся конструкция не будет достаточно жесткой.

Крепление планки кровли

Следующим этапом проекта является установка кровельной рейки. Как вы можете видеть на изображении, один из вариантов — прикрепить планки 2 × 6 к стропилам и закрепить их оцинкованными винтами 2 1/2 ″.

Верхний совет: В качестве альтернативы вы можете вырезать треугольники из фанеры 3/4 дюйма и закрепить их на месте гвоздями 1 1/2 дюйма.Независимо от вашего выбора, мы рекомендуем вам проводить точные измерения и делать правильные пропилы с помощью циркулярной пилы.

Установка толя

Покройте всю поверхность крыши беседки битумной бумагой, начиная снизу вверх. Убедитесь, что полоски битумной бумаги перекрывают друг друга не менее чем на 2 дюйма, чтобы создать водонепроницаемое покрытие для каркаса крыши.

После покрытия всей поверхности мы рекомендуем вам покрыть края полосами битумной бумаги и зафиксировать их скобами.Работайте внимательно и с большой осторожностью, чтобы добиться профессионального уровня.

Беседка каркас крыши

Один из последних шагов проекта — установка битумной черепицы. Поэтому установите в начальном ряду выступы, ориентированные вверх. Продолжите установку, профессионально прикрепив черепицу с 3 язычками.

Полезный совет: Мы настоятельно рекомендуем вам ознакомиться с инструкциями производителя, если у вас нет опыта в этой области.Зафиксируйте черепицу оцинкованными гвоздями, убедившись, что следующий ряд покрывает их.

В данном проекте деревообработки было около свободных беседок в планах . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами. ПОДОБИТЕ нас на Facebook, чтобы мы первыми получали наши последние обновления и отправляли фотографии с вашими проектами DIY.

Инструменты для стропил для приложений Android Калькулятор восьмиугольного каркаса крыши

Калькулятор восьмиугольного каркаса крыши рассчитает длину стропил для рафтеры восьмиугольника.


Входные переменные

  1. Шаг или угол крыши
  2. Входная длина
  3. Вылет свеса
  4. Расстояние между стропилами домкрата
  5. Ширина стропила для бедра
  6. Глубина стропила для бедра
  7. Ширина стропил
  8. Глубина стропил
  9. Длина обрезки сиденья по уровню
  10. Радиус прогона

Шаг или угол крыши
Выберите тип ввода в меню ввода, британские / английские дюймы с основанием 12 — по умолчанию, введите значения уклона крыши от 1 до 24. например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для 33.Угол наклона кровли 69007 °, Десятичное основание в дюймах 10 — введите десятичные числа с основанием 10, например 5,7735 для угла наклона крыши 30 °, Ввод градусов — используйте любой угол наклона крыши в градусах, например 33,69007 °

.
    Режим меню ввода длины / размера
  1. Имперские / английские дюймы с основанием 12 — по умолчанию … использовать стандартные американские значения высоты тона более 12.
  2. Метрическая система с основанием 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию американских квадратов, напечатанных в дюймах.
  3. Десятичное основание в дюймах 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования мастера Чаппелла. умножьте тангенс угла на 10

Выбор режима вывода может полностью отличаться от режима ввода

    Длина / Размеры Режим меню вывода
  1. Британские / английские дюймы с основанием 12 — по умолчанию.. используйте американские стандартные шаги более 12.
  2. Метрическая база 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию американских квадратов.
  3. Десятичное основание в дюймах 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования мастера Чаппелла.

Введите длину
Эта опция меню позволяет вам установить длину для расчета углов и размеров крыша.

    Типы длины ввода:
  • Обычный стропильный спуск
  • Длина боковой стенки
  • Половина длины боковой стенки
  • Радиус
  • Бедренный стропильный бег
  • Длина стропила бедра
  • Общая длина стропил
  • подписан на радиус
  • вписан в радиус
  • Обычный подъем стропил

Вылет на свес
Этот пункт меню позволяет задать пролет стропильного свеса.Прогон стропильного свеса будет использоваться для расчета общей длины свеса стропил.

Расстояние между стропилами домкрата
Этот пункт меню позволяет установить расстояние между стропилами домкрата по центру. Калькулятор перенастроит разницу длины стропила домкрата на основное вальмовое стропило и ендовное стропило-домкрат.

Ширина стропила в бедрах
Этот пункт меню позволяет установить ширину стропила в бедрах. Ширина вальмового стропила используется для расчета размера королевской стойки.

Глубина стропила бедра, глубина материала основного материала
Эта опция меню позволяет вам установить глубину стропил, которая используется для расчета:

  • Высота среза по отвесу стропила бедра
  • Минимальная высота стойки короля

Ширина стропильного материала
Введите ширину стропильного материала, которая будет использоваться для крыши. В настоящее время не используется.

Глубина материала стропил
Введите глубину материала стропил, которая будет использоваться для определения HAP стропил.

Seactcut Length
Введите длину пропила стропила, которая будет использоваться для определения высоты надреза пятки (HAP).

Радиус прогона
Введите радиус блоков структурного кольца прогона. Блоки структурных колец прогонов могут быть установлены для выполнения стропильных соединений. на пике Восьмиугольной Крыши менее многолюдно. Калькулятор вернет угол скоса и угол наклона пильного диска для блоков прогона. Блоки прогонов устанавливаются перпендикулярно поверхности крыши (90 °).Стропила, которые стыкуются с блоками прогонов, будут иметь квадратный вырез, а не отвес.

Угол свеса крыши всегда будет 135,00 ° для восьмиугольника с равными сторонами. Угол скоса восьмиугольника составляет 22,50 °. Угол в плане восьмиугольника составляет 67,50 °.
Угол наклона стропила — это не то же самое, что угол в плане 90 °. Шаг стропил — это обычный шаг стропил более 13 дюймов, например 8 дюймов / 13 дюймов для крыши 8 дюймов / 12 дюймов.

Этот калькулятор также рассчитает радиус King Post , подъем King Post , минимальную высоту King Post и Восьмиугольное стропило от бедра до длины стойки короля .

    Поддерживаемые размеры восьмиугольного каркаса крыши
  • Octagon 4 Размеры стропила для бедра встык
  • Восьмиугольная стропила с 4 стыками и структурным кольцом из обрешетки
  • Octagon Hip Rafters Mitered Размеры
  • Octagon Gazebo Cupola Размеры


Страницы из книги «Святой Грааль тригонометрии и геометрии кровельного каркаса»

Online — Разработка равностороннего восьмиугольника геометрического и тригонометрического каркаса крыши

Online — Разработка неравноправных восьмиугольных геометрических и тригонометрических конструкций кровельного каркаса

Online восьмиугольные стропильные столы

Ищу идеи для крыши восьмиугольного здания с круглым деревянным каркасом и довольно низким уклоном… (форум естественного строительства в Перми)

Привет, Брайан и др.,

… очень и очень сложно сделать 8 швов водонепроницаемыми металлом на такой конструкции …

ТАК ИСТИНА !! Если (и даже в этом случае это головная боль) вы не являетесь мастером металлической кровли … это действительно сложный тип кровли … Неважно, какой стиль металл, то есть медная черепица, свинец, стоячий шов , или гофрированный провод … Все они сложны на многоскатных и / или круглых крышах …

Я (занимаюсь) проектированием моховых садов и связанных с ними ландшафтов.Есть несколько методов, которые работают, и некоторые из них могут быть применимы к более легкой живой крыше. Я не занимаюсь бетоном, пластиком и т. Д., Если только это не переработанный материал и / или спецификации проекта до того, как мое участие было разработано для них.

Теперь один из возможных методов — это сочетание «старого и нового». Высота тона очень низкая, что меня беспокоит, но я думаю, вы справитесь. Когда вы идете по крыше, крыша сообщит вам, если она будет перегружена. Он начнет больше прогибаться в пролетах, и «отскок» станет вялым…Это «старый» эмпирический способ проверки моделей каменных и черепичных крыш.

1. Я бы покрыл внутреннюю часть, которую вы видите, легкой бамбуковой или другой тростниковой циновкой или «тканой циновкой», которую можно сделать из обрезков материала, разрезанного на настольной пиле, как я расскажу ниже. Вы также можете использовать листья папоротника, чтобы сформировать довольно приятный коврик … Ниже приведены несколько различных примеров и возможностей для размышления.


Чердак 400-летнего фермерского дома Минка, украшенный традиционными тростниковыми циновками…


Современная версия вышеупомянутого в проекте Минка в Вермонте …


Один из моих студентов проектирует деревянную раму в стиле азиатских мастеров в штате Нью-Йорк …



Это панели, изготовленные из лома, распиленного на настольной пиле до ширины примерно 30-40 мм и толщины примерно 3 мм. Они красиво выглядят и их очень легко сделать …

2. После того, как у вас будет потолок, на который вы будете смотреть, вам понадобится первый слой гидроизоляции, даже если это просто ткань какого-то типа…

Я бы посоветовал как минимум пятислойный слой (10 слоев намного лучше, а в вашем проекте вы можете пойти до 50) из газеты и коричневой или красной строительной бумаги. Я начинаю со строительной бумаги, затем с газеты. Его «смачивают» водой для проклейки или клея (многие формулы папье-маше будут работать так же хорошо, как и другие … спрашивайте, если у вас есть вопросы).

Когда это будет уменьшено, получится как минимум масло с льняным маслом, но я бы использовал смесь сосновой канифоли, тунца, льна и цитрусовых масел, смешанных с пчелиным воском.

3. Теперь вы можете приступить к работе с «рабочей лошадкой», которая будет держать здание сухим. Это может быть «черепица» из переработанного винила, пластика, жестяных банок весом 5 фунтов, разрезанных и сплющенных, гудронной бумаги и т. Д.

Это не просто опускается на «бумажный слой», а должно быть прикреплено к сетке 20 мм, думаю, х 30 мм, которая проходит в направлении стропил и покрыта «ребрами» из аналогичной ленты для поддержки вашей водонепроницаемости. материал. Это создает эффект «дождевой завесы» или «холодной крыши», позволяющий влаге изнутри не конденсироваться на бумаге, а перемещаться в сухое вентиляционное пространство.

4. Когда все вышеперечисленное завершено, мой первый выбор — это «набивка из войлочного ковра», переработанная местными ковровыми компаниями … им нравится, что их не нужно выносить на свалку. Этот материал укладывается как гонт, и его даже можно смазать маслом, если вам не нужна живая крыша, тогда его нужно обработать измельченным мхом, кислым старым молоком, козьим или кроличьим пометом и мочой, если вы можете получить это (около 1 галлон на 100 квадратных футов мочи) Эта смесь немного пахнет, но также является стартером для вашей жилой крыши.Если вы пойдете по этому пути, я дам вам конкретный рацион.

Теперь выбранный вами мох и / или смесь очитка засаживается (или пришивается) на эту матрицу. Сначала это будет пятнистость, но со временем она начнет «культивировать» себя в окружающей среде. Я видел, как использовали «каменный папоротник» и другие растения.

Предостережение — это долговечность фактически переработанного «гидроизоляционного» слоя и то, как долго он прослужит. В целом вы должны получить минимум 20 лет.

Мне очень нравится идея купола с более крутым уклоном и, возможно, деревянной галькой.Я также не стал бы вместо переработанного материала для корпуса вашей крыши, вы могли бы пойти с тряской или пиленой деревянной крышей из гонта, просто понимая, что она не прослужит долго на таком уклоне.

С уважением,

j

Разработка восьмиугольного каркаса крыши и углов каркаса кроны

Разработка восьмиугольного каркаса крыши и углов каркаса кроны

Строители с крепкой застройкой

SBE Builders — это подрядчик по возведению коммерческих и жилых помещений, расположенный в Discovery Bay California.Посвящается искусству столярного дела и кровельного каркаса. Мы профессионалы за будущее плотницких работ.

Разработка восьмиугольного каркаса крыши и углов каркаса кроны



 SBE Builders
5305 Laguna Ct.
Дискавери Бэй, Калифорния 94505
(925) 634-6022 • Факс: (925) 634-6022

Подрядчик по строительству жилых и коммерческих помещений
Американский плотник и строитель
Лицензированный генеральный строительный подрядчик в Калифорнии
CA LIC.# 546126

Святой Грааль геометрии и тригонометрии кровельного каркаса

Книга I и Книга II. Эти книги по конструкции крыши были написаны, чтобы упростить сложную конструкцию крыши.

Rafter Tools для Android
с технологией аналитического алгоритма четырех тетраэдров.
Помогает начинающим плотникам на их пути к тому, чтобы стать мастерами-плотниками с Сертификатом в области строительства кровли.

Rafter Tools + для iPhone

Rafter Tools + — это калькулятор стропил для сложных углов конструкции крыши, который не предлагают другие калькуляторы конструкции крыши.

Касательная для лестницы для iPhone

Это приложение для iPhone предназначено для плотников с грубыми каркасами, которые не строят лестницы каждый день, но могут использовать калькулятор лестницы для проверки расчетов лестничных строений.
Постройте лестницу, которой вы будете гордиться.
С помощью Stair Tangent вы можете устранить совокупные математические ошибки при строительстве — строительстве лестницы.


stairtangent.com

Шестиугольник и восьмиугольник, геометрия каркаса крыши

Тейт Чаппелл рассказал мне о предварительном уроке деревянного каркаса в Fox Maple, который они устроили на прошлой неделе, где студенты построили шестиугольник 13.5/12 общая площадка с двумя слуховыми окнами на 22/12 впадин, соединяющихся во вращающиеся коллекторы прогонов. Поэтому я решил нарисовать похожий план шестиугольника. Я не мог позволить Тейту получать удовольствие.

В тот день, когда я начал рисовать план шестиугольной крыши, мой сын Брайан рассказал мне забавную, но грустную историю, которую нужно обсудить. В прошлом месяце он работал в компании, которая строит коммерческие здания площадью около 25 000 квадратных футов в год в течение последних 10 лет. Значит, они знают, что делают, верно ??? Мы займемся их нынешней работой, преобладающей оплачиваемой работой за 62 доллара.00 в час, ставка была слишком низкой, поэтому владелец компании решил, что он и его партнер срежут и укладывают восьмиугольную крышу. Ну, хозяин отрезал бедра восьмиугольника, как если бы это были нормальные стропила, и, конечно же, стропила не подошли. Затем мой сын Брайан объяснил им, что восьмиугольные стропила не находятся на обычном шаге стропил и их не на склоне стропильных ног под углом 90 °. Он рассказал им, как по старинке рассчитать восьмиугольные стропила. Используйте подъем и бег на бедрах, чтобы рассчитать угол наклона восьмиугольного стропила.

Итак, у них обоих были калькуляторы для строителей. Так почему же они не смогли определить угол наклона восьмиугольного стропила? Их невежество? Или калькулятор строительного мастера? Сейчас 2012 год, почему в мире кто-то называет свой калькулятор « Master », когда он даже не может рассчитать восьмиугольное стропило, как римляне и греки более 2000 лет назад. Или французские плотники 500+ лет назад.

Вот рисунок, показывающий, как рассчитать угол наклона вальмовых стропил для восьмиугольной крыши по старинке с помощью калькулятора CMC.Или они могли бы купить Каркасную площадь Чаппелла Мастера, на которой напечатана информация о шестиугольном и восьмиугольном обрамлении крыши.

Используя рамку Chappell Master Framing Square, строка 1 под 8:12, . 6159 . Использование квадрата обрамления: 6.159 на язычке и 10 на теле, чтобы вытянуть отвес и выровнять срезы восьмиугольного стропила.

Или арктангенс (0,6159) = 31,62892 °

Используя рамку Chappell Master Framing Square, строка 2 под 8:12, 2.902 * 56 «= 162.4854», нет ничего проще.

Используя квадратную рамку мастера Чаппелла, строка 3 под 8:12, 3,069 * 56 «= 171,8648», , не может быть проще.


Вот рисунок, над которым я начал работать. Шестигранная крыша с 23,5: общим шагом стропил и слуховыми окнами 22:12 в поворотную обрешетку. Шестиугольник был нарисован с помощью Ad Triangulum (равносторонний треугольник, повернутый внутри круга). Точно так же, как римляне и греки более 2000 лет назад.Используют ли современные французские плотники Ad Triangulum, чтобы вытягивать шестиугольники?



Rafter Tools — это приложение для Android с функциями для расчета сложных углов каркаса крыши, включая крыши Hexagon и Octagon.



Каркас вальмовой крыши — длина, разрез, пробег, квадрат, лезвие, домкрат и восьмиугольник

Восьмиугольные крыши Рис. 52 представляет собой восьмиугольную крышу. При его построении необходимо учитывать следующие предложения по восьмиугольникам.

Чтобы найти сторону восьмиугольника, когда задана сторона квадрата.Умножьте сторону квадрата на 4,97 и разделите на 12. Частное — это сторона вписанного восьмиугольника.

Продолжить восьмиугольную крышу; длина бедер определяется как обычно при подъеме и беге, длина хода составляет половину диагонали восьмиугольника. Отрежьте первую пару на всю длину, чтобы она стыковалась друг с другом; следующая пара должна быть установлена ​​под прямым углом к ​​ним, и каждая должна быть обрезана короче первой пары на половину толщины первой пары, измеряемой под прямым углом от нижнего скоса.Третью и четвертую пары следует обрезать короче первой на половину диагонали квадрата, сторона которого равна толщине первых стропил. Если толщина первой пары составляет 2 дюйма, то третья и четвертая пары укорачиваются на 1 и 5-12, поскольку 2 и 10-12 — это диагональ квадрата со стороной 2.

Первая и вторая пары не имеют боковых скосов; боковые скосы третьего и четвертого отводятся с обеих сторон от середины стропила. Найдите этот скос, взяв исходную длину стропила на лезвии и его ход по язычку, когда лезвие показывает разрез.Поддержка бедер достигается за счет 5–12 подъема на язычке и длины бедра на лопасти, последнее дает скос; для стороны восьмиугольника 5-12 его квадратной ширины.

Половина ширины квадрата — это пробег среднего стропила домкрата, от которого и его подъема получаем его длину. От длины отнимите столько же, сколько от третьей и четвертой пары бедер. Если между средним и углом должно быть два домкрата, то длину стороны делим на три части, а также подъем, откуда получается, как и прежде, расстояние между стропилами и подъем самого короткого домкрата.Разделите половину квадрата ширины восьмиугольника на три, чтобы найти отрезок самого короткого домкрата. Так же, как квадрат накладывается, чтобы найти длину домкрата, он дает скосы на нижнем и нижнем концах; в то время как боковой скос получается путем взятия длины среднего домкрата на лопасти и половины одной стороны восьмиугольника на гребне; лезвие, дающее разрез.

Длина и скосы бедер и домкратов. Следующие иллюстрации и материалы для чтения принадлежат мистеру Вудсу.

ручка и в значительной степени говорят сами за себя.Они показывают длину и скосы бедер и домкратов для восьмиугольной крыши башни. Пазы для сиденья и отвеса находятся обычным способом, когда пропорциональная часть подъема и подъема на язычке и лезвии, но на задней части домкрата должен быть дополнительный поперечный или диагональный разрез, чтобы он подходил к бедру, как показано на рис. 53 пунктирными линиями у AB. Эти линии всегда вертикальны и находятся на одинаковом расстоянии друг от друга, независимо от заданного шага. Диагональная линия от A до B на задней части домкрата определяет угол.

Рис. 54 иллюстрирует эту точку зрения. Если бы шага вообще не было, то 5 и 12 дали бы отсечку. На этих рисунках также указаны начальные линии A и B, которые, поскольку стропила одинаковой толщины, останутся под прямым углом на одинаковом расстоянии друг от друга. Таким образом, если стропила толщиной 2 дюйма, линии A и B будут находиться на расстоянии 4 дюймов друг от друга.

Разрез домкрата также можно найти следующим образом: возьмите 5 балок на шпунт и длину обычного стропила на одну ногу, пройдя по лезвию, при этом лезвие дает разрез.Таким образом, будет видно, что когда принципы устройства кровли понятны, нет необходимости составлять детальную схему. Простой чертеж линии, подобный показанному на рис. 55, иллюстрирует все, что содержится на рис. 53.

На плане, показанном на рис. 53, можно увидеть, что бедра не доходят до общего центра внутри самих себя, а вместо этого опираются на центральную деталь, которая может быть украшением или флагштоком, и в этом случае обеспечивает отличную фиксацию. для того же, но когда это используется, длина бедра должна быть короче.Лучший способ получить это — найти всю длину бедра и отложить отвес, а от этого под прямым углом отмерять половину толщины шеста, что даст правильную точку отвеса. Когда этот столб опущен, обычно можно позволить одной паре бедер стыковаться друг с другом, как показано на рис. 56. Промежутки отсчитываются от внешнего края пластин к центру, как GO для общего стропила и OF. для бедра, но поскольку все стропила не идут к центру, обязательно должен быть вычет из прогонов, как указано выше.

Восьмиугольная крыша. — скачать ppt

Презентация на тему: «Восьмиугольная крыша» — стенограмма презентации:

ins [data-ad-slot = «4502451947»] {display: none! important;}} @media (max-width: 800px) {# place_14> ins: not ([data-ad-slot = «4502451947»]) {display: none! important;}} @media (max-width: 800px) {# place_14 {width: 250px;}} @media (max-width: 500 пикселей) {# place_14 {width: 120px;}} ]]>

1 Восьмиугольная крыша

2 Примечания к этому уроку Эта демонстрация основана на знаниях, полученных при разработке двускатных крыш

3 Параметры урока, предоставляемые преподавателем и используемые в подтверждающих упражнениях

4 Критическая длина плана определения
Расстояние, которое проходит кровельный элемент, измеренное вдоль основания прямоугольного треугольника, который он образует рядом с углом наклона.

5 Пример В наиболее распространенной форме Угол наклона

6 Пример Другие примеры Угол тангажа Угол тангажа Угол тангажа Угол тангажа

7 Бедро на 1 м общей длины планки стропил
½ пролета ½ пролета 22.Длина пролета 5 ° ½ в плане

8 Подтверждение обучения
Определите, на какой стороне находится «Плановая длина»

9 Подтверждение обучения — ответ
Определите, на какой стороне находится «Планируемая длина»

10 Подтверждение обучения
Каковы длины в плане этих треугольников?

11 Подтверждение обучения — ответ
Планируемые длины

12 Подтверждение обучения
Этот треугольник

13 Подтверждение обучения
Этот треугольник

14 Восьмиугольная крыша правильной геометрической формы

15 Элементы крыши можно определить

16 Классные работы На листе для рисования формата А3 выполните следующее упражнение по черчению.

17 Определение точек разметки
Точка сбора — ½ пролета назад от края Стены параллельны

18 Определите точки разметки
Это будет означать, что для нашего практического занятия точка сбора будет на ½ стропила от края рамы стола. Точка сбора на ½ пролета назад от края Стены параллельны

19 Чертеж восьмиугольной крыши без компаса

20 Рисование восьмиугольной торцевой крыши
Нарисуйте 2 вспомогательные линии в масштабе, чтобы отобразить ширину здания

21 год Рисование восьмиугольной торцевой крыши
Нарисуйте вспомогательную линию для обозначения конца здания

22 Рисование восьмиугольной торцевой крыши
Нарисуйте вспомогательную линию для обозначения конца здания Этот конец не так важен

23 Рисование восьмиугольной торцевой крыши
Нарисуйте вспомогательную линию в среднем пролете, чтобы обозначить горизонтальную линию (т.е. Центральный пролет)

24 Чертеж восьмиугольной торцевой крыши
Найдите центрирующие стропила (1/2 пролета от конца)

25 Чертеж восьмиугольной торцевой крыши
Найдите точку сбора

26 Чертеж восьмиугольной торцевой крыши
Разметочный полукруг с ½ пролетом в качестве радиуса

27 Чертеж восьмиугольной торцевой крыши
Чертеж центрирующих стропил

28 год Чертеж восьмиугольной торцевой крыши
Вычерчивание большого торца кроны

29 Чертеж восьмиугольной торцевой крыши
Поперечное центрирование и стропила на конце кроны для формирования малого конца кроны

30 Чертеж восьмиугольной торцевой крыши
Поперечное центрирование и стропила на конце кроны для формирования малого конца кроны

31 год Чертеж восьмиугольной торцевой крыши
Вытяните линии, перпендикулярные коньку на ½ длины конца = ½ пролета x 0.414

32 Чертеж восьмиугольной торцевой крыши
Расширьте стороны здания на ½ длины конца = ½ пролета x 0,414

33 Чертеж восьмиугольной торцевой крыши
Соединение внешних линий

34 Рисунок восьмиугольной торцевой крыши
Рисунок в бедрах

35 год Нарисуйте восьмиугольный конец с помощью циркуля

36 Рисование восьмиугольной торцевой крыши
Нарисуйте 2 вспомогательные линии в масштабе, чтобы отобразить ширину здания

37 Рисование восьмиугольной торцевой крыши
Нарисуйте вспомогательную линию для обозначения конца здания

38 Рисование восьмиугольной торцевой крыши
Нарисуйте вспомогательную линию для обозначения конца здания Этот конец не так важен

39 Рисование восьмиугольной торцевой крыши
Нарисуйте вспомогательную линию в среднем пролете, чтобы обозначить горизонтальную линию (т.е. Центральный пролет)

40 Чертеж восьмиугольной торцевой крыши
Найдите центрирующие стропила (1/2 пролета от конца)

41 год Чертеж восьмиугольной торцевой крыши
Найдите точку сбора

42 Чертеж восьмиугольной торцевой крыши
Разметочный полукруг с ½ пролетом в качестве радиуса

43 год Чертеж восьмиугольной торцевой крыши
Чертеж центрирующих стропил

44 год Чертеж восьмиугольной торцевой крыши
Вычерчивание большого торца кроны

45 Чертеж восьмиугольной торцевой крыши
Поперечное центрирование и стропила на конце кроны для формирования малого конца кроны

46 Чертеж восьмиугольной торцевой крыши
Поперечное центрирование и все стропила на концах для формирования тазобедренных стропил в качестве расширенных «легких» строительных линий

47 Чертеж восьмиугольной торцевой крыши
Удлините линии, перпендикулярные коньку, до пересечения с HIP

48 Чертеж восьмиугольной торцевой крыши
Расширьте стороны здания до пересечения с HIP

49 Чертеж восьмиугольной торцевой крыши
Очистка и рисование HIPS

50 Чертеж восьмиугольной торцевой крыши
Соединение внешних линий

51 Подтверждение обучения
На прилагаемой бумаге формата A3 нарисуйте в масштабе и восьмиугольную торцевую крышу исходя из следующей длины здания = 7600 мм Ширина здания = 4500 мм Правильно промаркируйте все элементы крыши

52 Ответ Сохраните рисунок для будущего использования и отправки.

53 Просмотр геометрии Угол между основным концом коронки и центрирующими стропилами = 90⁰
Все углы являются прямыми углами

54 Угол очистки на чертеже между стропилами на концах короны = 45⁰
Все углы являются прямыми углами

55 Угол зачистки между концами коронок и бедрами = 22.5⁰
Все углы плоские

56 Углы, образованные крышей
Эти углы одинаковы, независимо от размера крыши, поскольку она имеет геометрическую форму. Все углы являются углами в плане.

57 год Теория восьмиугольной крыши Если угол между элементами постоянен 22,5⁰ Мы можем сказать, что во всех случаях, независимо от размера крыши, ½ конца = ½ пролета x загар 22.5⁰ = ½ пролета x 0,414 Все углы — плоские.

58 Теория восьмиугольной крыши Если угол между элементами постоянен 22,5⁰ Мы можем сказать во всех случаях, независимо от размера крыши ½ конца = ½ пролета x 0,414 Треугольники одинаковые Все углы — это плоские углы

59 Теория восьмиугольной крыши Если угол между элементами постоянный 22.5⁰ Мы можем сказать во всех случаях, независимо от размера крыши ½ Конец = ½ пролета x 0,414 Треугольники одинаковые Все углы — это плоские углы

60 Теория восьмиугольной крыши Если угол между элементами постоянен 22,5⁰ Мы можем сказать во всех случаях, независимо от размера крыши ½ конца = ½ пролета x 0,414 Выступ верхней пластины = ½ конца Все углы являются плоскими углами

61 Теория восьмиугольной крыши Если угол между элементами постоянный 22.5⁰ Во всех случаях мы можем сказать, что полный конец = ½ пролета x x 2. Все углы являются углами в плане.

62 Теория восьмиугольной крыши Если угол между элементами постоянен 22,5⁰ Также во всех случаях полный конец будет иметь вид Полный конец = ½ пролета x 0,828 Все углы — это углы в плане.

63 Теория восьмиугольной крыши Эти формулы одинаковы, независимо от размера проекции верхней плиты крыши = ½ пролета x (также ½ конца) Полный конец = ½ пролета x 0.828 Полные концы выступа верхней пластины ПРИМЕЧАНИЕ. Все это измерения по центральной линии.

64 3. Разместите крышу t 22,5 ° между элементами крыши.

65 2. Разметка крыши (a) Выступ верхней пластины = Tan 22,5 °
22,5 ° между элементами крыши

66 2.Разметка крыши (b) Восьмиугольный конец = 2 x желто-коричневый 22,5 ° 2X

67 2. Рабочий пример Основываясь на размерах на листе с примерами, в предыдущем упражнении по черчению было определено, что выступ верхней пластины ½ пролета x = 3800 x = 931,5 Восьмиугольный конец ½ пролета x = 3800 x = 1863

68 Подтверждение обучения
Основываясь на размерах полного размера, данных вам вашим инструктором, определите, Восьмиугольный конец проекции верхней пластины

69 Подтверждение обучения — ответ
Основываясь на размерах полного размера, использованных в предыдущем упражнении по черчению, определите (нажмите на развернутый лист ниже, чтобы проверить ответы) Ввод разрешен только в этой ячейке. Обратите внимание, что незначительные расхождения — это ошибки округления.

70 Определить элементы крыши
Как и все предыдущие крыши Мы должны решить 1-метровый треугольник.

71 Решите 1-метровый треугольник — пример (3a) Длина стропил в плане 1 м хода стропил в плане
22.5 ° длины стропил на 1 м = 1 ÷ Cos 22,5 ° = 1,082 (это множитель стропил)

72 Решите треугольник длиной 1 м — Пример 3 (b) Подъем в плане Ход стропил на 1 м в плане
1,082 Подъем 22,5 ° = 1 x Желто-коричневый 22,5 ° = 0,414 (это множитель подъема)

73 Решите треугольник длиной 1 м — Пример 3 (c) Длина бедренного стропила в плане на 1 м хода стропила в плане
1.082 0,414 Давайте внимательно посмотрим, почему плановая длина бедра ВСЕГДА на каждый 1 м длины планки стропил.

74 Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы

75 Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы. Эти углы всегда равны 90⁰.

76 Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы. Эти углы всегда равны 45⁰.

77 Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы. Эти углы всегда равны 22.5⁰

78 Длина в плане вальмовых стропил. Эти соотношения постоянны для всех правильно построенных восьмиугольных крыш. Эти углы всегда равны 22,5⁰.

79 Длина бедра в плане Метод расчета длины бедра в плане 1
Длина бедра в плане = √ ((1/2 пролета) ² (1/2 пролета x 0,414) ²) = на 1 м стропила в плане длины бедра 1.082

80 Длина бедра в плане Метод расчета длины бедра в плане 2
Длина бедра в плане = ½ пролета ÷ cos 22,5⁰ = на 1 м длины в плане 1,082

81 год Длина бедра в плане Расчет длины бедра в плане Метод 2
Длина бедра в плане = ½ пролета ÷ cos 22,5⁰ = на 1 м длины стропила в плане 1.082 Длина в плане бедра всегда равна x ½ размаха

82 Бедро на 1 м общей длины стропил в плане
½ пролета ½ пролета 22,5 ° ½ пролета во ВСЕХ случаях Длина в плане бедра = 1,082 x ½ пролета

83 Решите треугольник длиной 1 м — Пример 2 (c) Длина бедра в плане стропила на 1 м хода стропила в плане
= Желто-коричневый 22.5 ° x 1 = Примечание — это всегда так, независимо от шага

84 Решить треугольник длиной 1 м — Пример 2 (d) Длина бедра на 1 м хода стропила в плане
1,082 0,414 Длина бедра 22,5 ° / м = √ () = √ () = (Это множитель стропил на 1 м стропила в плане)

85 Решите треугольник длиной 1 м — Пример 2 (e) Шаг бедра = Tan-1 (Подъем на метр ÷ 1
1.082 0,414 1,159 22,5 ° Шаг бедра = Tan-1 (RISE ÷ 1,082) = Tan-1 (0,414 ÷ 1,082) = Tan-1 (0,383) = 20,9 °, скажем, 21 ° Помните, что это всегда 1082

86 Множители для треугольников длиной 1 м — пример
Обычный множитель для стропил Множитель для бедренных стропил 1,082 0,414 1,159 22,5 ° 20,9 ° Как и в случае с предыдущими крышами, треугольник длиной 1 м будет основой для расчета стержней крыши.

87 Подтверждение обучения
На вашем рабочем листе Решите треугольник длиной 1 м и определите множители для уклона крыши, данные вам вашим тренером. Инструктор предоставит уклон крыши для этого упражнения.

88 Треугольник длиной 1 м — ответ Щелкните таблицу ниже, чтобы открыть таблицу
Попросите учащихся продемонстрировать расчеты, чтобы подтвердить знания

89 4.НАБОР Подъем рассчитывается до линии тангажа.

90 4. Подъем (а) Подъем = ½ пролета x Подъем на метр (Примечание — Подъем рассчитывается до линии наклона) Множитель подъема На каждый 1 м планового хода крыша поднимается на 0,414 м.

91 4. Подъем (a) Подъем = ½ пролета x Подъем на метр (Примечание — Подъем рассчитывается до линии тангажа) Подъем = 3800 x 0.414 = 1574 На каждый 1 м хода по плану крыша поднимается на 0,414 м.

92 4. ПОДЪЕМ Помните, что подъем рассчитывается до линии тангажа.

93 4. ПОДЪЕМ Полная высота рассчитывается путем определения общего подъема.

94 4.ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определение требуемой высоты над линией укладки перпендикулярно общему подъему стропил

95 4. ПОДЪЕМ 4 (b) Общие припуски на подъем Стропила = 152 планки = 45
Пользовательская сфера = 17 Коньковая вершина = 10 Всего = 224 Общий подъем — трехступенчатый процесс. Определите требуемую высоту над линией укладки перпендикулярно стропилам. 35 38 мм Птичий Рот 152 над линией тангажа (все измерения перпендикулярны стропилам) Общая подъёмная линия тангажа

96 4.ПОДЪЕМ 4 (b) Общий подъем Общий подъем представляет собой трехступенчатый процесс
Определите требуемую высоту над линией укладки перпендикулярно стропилам Общие припуски на подъем Стропила = 152 планки = 45 Пользовательская сфера = 17 Коньковый верх = 10 Всего = 224

97 4. ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определите требуемую высоту над линией укладки перпендикулярно стропилам Определите высоту отвеса Общий подъем

98 4.ПОДЪЕМ 4 (b) Общий подъем для определения высоты отвеса
Мы должны вычислить гипотенузу этого треугольника. Общий подъем — это трехэтапный процесс. Определить требуемую высоту над линией укладки, перпендикулярной стропилам. Определить высоту отвеса.

99 4. ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определите требуемую высоту над линией укладки перпендикулярно стропилам. Определите высоту отвеса. Это должен быть прямой угол.

100 4.ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определить требуемую высоту над линией укладки перпендикулярно стропилам Определить высоту отвеса Это должен быть уклон крыши 90 °

101 4. ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определите требуемую высоту над линией укладки перпендикулярно стропилам. Определите высоту отвеса. Это также должно быть 90 ° — уклон крыши

102 4.ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определить требуемую высоту над линией укладки перпендикулярно стропилам. Определить высоту по отвесу. Она должна равняться шагу крыши.

103 4. ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определите требуемую высоту над линией укладки перпендикулярно стропилам. Определите высоту отвеса. Это аналогичный треугольник, который мы использовали для определения множителя стропил.

104 4.ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определите требуемую высоту над линией укладки перпендикулярно стропилам Определите высоту отвеса Высота отвеса = количество оставшихся на высоте x Длина стропил на метр = 224 x 1,082 = 242 Чтобы определить гипотенузу, мы умножаем «Остаток на множитель стропил»

105 4. ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определите требуемую высоту над линией уклона, перпендикулярной стропилам. Определите высоту по отвесу = 242.

106 4.ПОДЪЕМ 4 (b) Общий подъем Общий подъем — трехступенчатый процесс
Определить требуемую высоту над линией укладки перпендикулярно стропилам Определить высоту по отвесу = 242 Добавить ответ на подъем Подъем = 1574 Высота по отвесу = (152 x 1,082) Общий подъем = 1738 Если вы хотите найти высоту до верха стропил — вы должны заменить перпендикулярное расстояние до верха стропила

107 Подтверждение обучения
На основе данных Промежуток, который должен быть предоставлен тренером, который должен быть предоставлен тренером Глубина древесины, который должен быть предоставлен тренером Глубина древесины используется для определения оставшейся суммы Определить величину подъема, оставшуюся на высоте по отвесу Общий подъем Щелкните на листе распространения чтобы определить ответы

108 Подтверждение обучения — ответ
На основе данных Диапазон, который должен быть предоставлен тренером Шаг, который должен быть предоставлен тренером Глубина древесины, который должен быть предоставлен тренером Глубина древесины используется для определения оставшейся суммы Определить величину подъема, оставшуюся по отвесу Высота общего подъема Нажмите на Разложите лист для определения ответов

109 (5) Стропила Major Crown End
Длина центральной линии Как далеко она проходит в «Плане»?

110 (5) Стропила Major Crown End
Длина центральной линии Как далеко она проходит в «Плане»? Боковой подъем стропил ведет к точке сбора Вид в плане

111 (5) Стропила Major Crown End
Длина центральной линии Как далеко она проходит в «Плане»?

112 (5) Основная стропила в коронной части
Длина осевой линии, какой множитель? Подъем должен быть таким же, как длина обычного плана стропил = ½ пролета.

113 (5) Стропила с основной коронной частью
Длина центральной линии, какой множитель? Подъем должен быть таким же, как у обычных стропил. Длина в плане такая же, как 1.Общая длина плана стропил = ½ пролета

114 (5) Стропила с основной коронной частью
Длина центральной линии, какой множитель? Подъем должен быть таким же, как у обычных стропил. Длина в плане такая же, как у 1. Обычные стропила. Шаг должен быть таким же, как у 1. Длина в плане обычных стропил = 1/2 пролета

115 (5) Стропила с основной коронной частью
Длина центральной линии, какой множитель? Подъем должен быть таким же, как у обычных стропил. Длина в плане такая же, как 1.Общие стропила Шаг должен быть таким же, как 1. Обычные стропила. Мы используем множитель общих стропил = длина стропил на метр.

116 Множители для треугольников на 1 м
Обычные множители для стропил 1,082 0,414 1,159 22,5 ° 20,9 °

117 (5) Основные стропила в короне
Длина осевой линии = ½ пролета x длина стропил на м Как далеко он проходит в «Плане»?

118 Рабочий пример Упражнение 5a
Определите длину осевой линии главного конца коронки, пролет = 7600 Шаг = 22.Длина центральной линии 5 ° = длина в плане x длина стропил на м Примечание — длина в плане = ½ пролета Длина центральной линии = 3800 x 1,082 = 4112

119 Подтверждение учебного упражнения 5a
На основании данных, предоставленных вам тренером, определяется, центральная длина основной коронки

120 Подтверждение обучения — ответьте на упражнение 5a
На основе данных, предоставленных вам тренером, определите, центральную длину основной коронки нажмите на таблицу, чтобы определить ответы

121 5.Главный конец короны (b) Истинная длина Как далеко он проходит по плану?

122 5. Главный конец короны (b) Истинная длина Как далеко он проходит по плану?
Переход к краю центрального стропила в конце короны

123 5. Главный конец короны (b) Истинная длина Как далеко он проходит по плану?

124 5.Главный конец короны (b) Истинная длина = (½ пролета — ½ стропил) x длина стропил на м

125 Рабочий пример Упражнение 5b
Определите основную длину осевой линии конца кроны, пролет = 7600 шаг = 22,5 ° Ширина стропил = 35 мм (1/2 стропила = 35 ÷ 2) Истинная длина = длина в плане x длина стропил на м Примечание Длина в плане = ½ пролета — ½ истинной длины стропил = (3800 — (35 ÷ 2)) x 1,082 = (3800 — 17,5) x 1,082 = x 1,082 = 4093

126 Подтверждение учебного упражнения 5a
На основании данных, предоставленных вам тренером, определите, истинная длина основного стропила

127 Подтверждение обучения — ответьте на упражнение 5a
На основании данных, предоставленных вам тренером, определите, истинная длина стропила на конце основной коронки Нажмите на развернутый лист, чтобы определить ответы

128 5.Главный конец короны (i) Отвес графически

129 5. Главный конец коронки (i) Графический разрез по отвесу
Установите ложную верхнюю пластину

130 5. Главный конец коронки (i) Графический разрез по отвесу
Установите ½ пролета

131 5.Главный конец короны (i) Отрезок по отвесу графически
Установить подъем

132 5. Главный конец коронки (i) Графический разрез по отвесу
Установите стропило на конце коронки

133 5. Главный конец венца (i) Графический разрез по отвесу
Определите высоту подъема стропила в конце кроны такой же, как у обычных стропил. Длина в плане такая же, как у обычных стропил.

134 5.Основной конец стропил (i) Отрез по отвесу графически
Определите высоту подъема стропил в конце короны такой же, как у обычного стропила. Длина в плане такая же, как у обычного стропила. Отрез по отвесу должен быть таким же, как у обычных стропил.

135 Подтверждение обучения
На чертеже, ранее разработанном на основе данных, предоставленных вам вашим тренером графическим методом, показанным вам на листе A3 (тренер должен выбрать угол наклона от 15 до 35 °) Отрезок по отвесу — большая корона Конец

136 Подтверждение обучения — ответ
На чертеже, ранее разработанном на основе данных, предоставленных вам вашим тренером графическим методом, показанным вам на листе А3, отрезок отвесом — большой конец короны — распечатайте рисунок ответа 1 на чистом листе для сравнения с представлениями учащихся будут представлены углы от 15 до 35 °

137 Рисунок ответа 1 — Щелкните рисунок, чтобы открыть файл

138 5.Главный конец коронки (ii) Отвес — стальной квадрат, метод

139 Разрез по отвесу — метод стального квадрата 5. (ii) — Пример обработки
Множитель общих стропил 1,082 0,414 1,159 22,5 ° 20,9 ° Стропила Вертикальный разрез Подъем = ÷ 2 = 0,207 Прогон = ÷ 2 = 0,500 Набег

140 Отвес — метод стального квадрата 5.(ii) — Рабочий пример
Обычный множитель стропил 1,082 0,414 1,159 22,5 ° 20,9 ° Подъем отвеса стропил = 414 ÷ 2 = 207 подъем = 1000 ÷ 2 = 500 подъем = 207 подъем = 500

141 Отрез по отвесу — метод стального квадрата 5. (ii)
Общий множитель стропил 1,082 0,414 1,159 22,5 ° 20,9 ° Отрез по отвесу Стальной квадрат основан на принципе аналогичных треугольников. Запустить

142 Подтверждение обучения
На основе значения высоты крыши, данного вам инструктором, определите необходимые размеры для установки стального квадрата для основной короны с отвесом.

143 Подтверждение обучения — ответ
На основе значения высоты крыши, данного вам инструктором, определите необходимые размеры для установки стального квадрата для основной короны с отвесом. Нажмите на развернутый лист, чтобы получить ответы.

144 Метод смещения отвеса

145 5.Главный конец короны (ii) Метод смещения отвеса
Сумма внутренних углов треугольника, образованного крышей, = 180 °

146 5. Главный конец коронки (ii) Метод смещения отвеса
В прямоугольном треугольнике один из углов = 90 °

147 5. Главный конец коронки (ii) Метод смещения отвеса
Два других угла должны быть = 90 ° (180 ° — 90 ° = 90 °)

148 5.Главный конец короны (ii) Метод смещения отвеса
Следовательно, этот угол должен быть = 90 ° — уклон крыши.

149 5. Главный конец коронки (ii) Метод смещения отвеса
Следовательно, этот угол = 90 ° = 67,5 °.

150 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник образован крышей.

151 5.Главный конец коронки (ii) Метод смещения отвеса
В этом положении также формируется ПОДОБНЫЙ треугольник.

152 5. Главный конец коронки (ii) Метод смещения отвеса
Поскольку треугольники АНАЛОГИЧНЫ, эти углы должны быть одинаковыми.

153 5. Главный конец короны (ii) Метод смещения отвеса
Этот угол должен быть = 90 ° — уклон крыши = 67.5 °

154 5. Главный конец короны (ii) Метод смещения отвеса
Этот угол должен быть = 90 ° — уклон крыши = 67,5 °

155 5. Главный конец короны (ii) Метод смещения отвеса
Если мы отметим квадратную линию в верхней части стропил и удлинителя основания

156 5.Главный конец короны (ii) Метод смещения отвеса
Образуется треугольник

157 5. Главный конец короны (ii) Метод смещения отвеса
Этот угол такой же, как и уклон крыши.

158 5. Главный конец коронки (ii) Метод смещения отвеса
Этот угол должен составлять 90 °

159 5.Главный конец короны (ii) Метод смещения отвеса
Этот угол должен составлять 90 ° — уклон крыши

160 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник ДОЛЖЕН БЫТЬ АНАЛОГИЧНЫМ ТРЕУГОЛЬНИКОМ с треугольником длиной 1 м, образованным стропилами.

161 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник ДОЛЖЕН БЫТЬ ПОДОБНЫМ ТРЕУГОЛЬНИКУ с треугольником длиной 1 м, образованным стропилами 1.082 0,414 1,159 22,5 °

162 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник ДОЛЖЕН БЫТЬ ПОДОБНЫМ ТРЕУГОЛЬНИКУ длиной 1 м, образованным стропилами 1,082 0,414 1,159 22,5 °.

163 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник ДОЛЖЕН БЫТЬ ПОДОБНЫМ ТРЕУГОЛЬНИКУ с треугольником длиной 1 м, образованным стропилами 1.159 Каков угол наклона этого треугольника?

164 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник ДОЛЖЕН БЫТЬ ПОДОБНЫМ ТРЕУГОЛЬНИКУ 1-метрового треугольника, образованного углом наклона стропил = 22,5 °. 1.159 Какова длина в плане?

165 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник ДОЛЖЕН БЫТЬ ПОДОБНЫМ ТРЕУГОЛЬНИКУ с треугольником длиной 1 м, образованным Углом шага стропил = 22.5 ° Длина плана = = 190 1,159 Какова длина плана?

166 5. Главный конец короны (ii) Метод смещения отвеса
Этот треугольник ДОЛЖЕН БЫТЬ ПОДОБНЫМ ТРЕУГОЛЬНИКУ 1-метрового треугольника, образованного углом наклона стропил = 22,5 °. = х 190 = 77 мм

167 Рабочий пример — 1 скат крыши 22.5 ° Глубина древесины 190
= (желтовато-коричневый 22,5 °) x 190 = x 190 = 79 мм

168 5. Главный конец кроны (ii) Метод смещения отвеса
Существуют 2 формулы для определения отвеса = Тан (Угол наклона крыши) x Глубина древесины или = Подъем на метр стропил x Глубина древесины (Первая формула, вероятно, самая простая поскольку вторая формула усложняется с бедрами)

169 Рабочий пример — 1 скат крыши 22.5 ° Глубина древесины 190
= (желтовато-коричневый 22,5 °) x 190 = x 190 = 79 мм

170 Рабочий пример — 2 ската крыши 22,5 ° Глубина древесины 190 = 0,414 x 190
= 79 мм

171 5. Главный конец короны (ii) Метод смещения отвеса
Стропило с узором (90 x 45) 90

172 5.Основной конец короны (ii) Метод отвеса со смещением
Стропило по шаблону (90 x 45) Отметьте квадратную линию 90

173 5. Главный конец короны (ii) Метод смещения отвеса
Стропила по шаблону (90 x 45) Отметить квадратную линию Определить смещение отвеса и разметку = 90 x подъем на 1 м стропил в плане или 90 x (желтовато-коричневый 22,5 °) = 90 x 0,414 = 37 мм 90 37

174 5.Главный конец короны (ii) Метод смещения отвеса
Стропила по шаблону (90 x 45) Отметить квадратную линию Определить смещение вертикального среза и разметить 90 x 0,414 = 37 мм Отметить Отрез по отвесу Отрез по отвесу 90 37

175 Рабочий пример На основе угла наклона 25 ° и определения стропила глубиной 150 мм, смещение отвеса — основной конец короны = 190 x подъем на 1 метр стропил в плане = x 190 мм = 79 мм

176 Рабочий пример — ответ

177 Подтверждение обучения
На основании шага и ширины бруса, предоставленных инструктором, определите, смещение по отвесу — большой конец короны на прилагаемом листе A4 демонстрирует набор из «Отвеса»

178 Подтверждение обучения — ответ
На основании шага и ширины бруса, предоставленных инструктором, определите, смещение отвеса — главный конец короны На прилагаемом листе формата А4 продемонстрируйте набор из «Отрезка отвесом». Нажмите на таблицу ниже, чтобы сгенерировать ответы Таблица позволит изменять ширину древесины.

179 6.Малые стропила на концах короны
Малые стропила на концах короны присоединяются аналогично стропилам на бедрах Major Crown End Rafter Малые стропила на конце Crown

180 (6) Малые стропила на концах короны
Длина центральной линии Как далеко она проходит в плане? Радиус = ½ пролета Восьмиугольный конец на основе полукруга

181 (6) Малые стропила на концах короны
Длина центральной линии Как далеко она проходит в плане? Длина в плане = ½ пролета Восьмиугольный конец на основе полукруглой главной коронки — это радиус

182 (6) Малые стропила на концах короны
Длина центральной линии Как далеко она проходит в плане? Длина в плане = ½ пяди. Восьмиугольный конец на основе большой полукруглой короны — это малый радиус. Корона также является радиусом.

183 (6) Малые стропила на концах короны
Длина центральной линии Как далеко она проходит в плане? Длина плана = ½ пролета Малый конец кроны Незначительный конец кроны Стропила перемещаются в точку сбора Малый конец кроны Длина плана = ½ пролета

184 (6) Незначительные стропила на концах кроны
Длина центральной линии Определите длину центральной линии: какой множитель? Подъем должен быть таким же, как у обычных стропил и больших стропил на концах короны Малый конец короны Малый конец короны Длина плана = ½ пролета

185 (6) Незначительные стропила на концах кроны
Длина центральной линии Определите длину центральной линии: какой множитель? Подъем должен быть таким же, как у обычных стропил и основных стропил на концах короны. Длина в плане такая же, как и в плане с малым концом короны.

186 (6) Незначительные стропила на концах кроны
Длина центральной линии Определите длину центральной линии: какой множитель? Подъем должен быть таким же, как у обычных стропил и основных стропил на концах короны. Длина в плане такая же, как и в плане. Шаг должен быть таким же, как и в случае с малым концом короны.

187 (6) Незначительные стропила на концах кроны
Длина центральной линии Определите длину центральной линии: какой множитель? Подъем должен быть таким же, как у обычных стропил и стропил на концах основной короны. Длина в плане такая же, как и Шаг должен быть таким же, как и на малом конце короны. Малый конец короны. Мы используем общий множитель стропил = длина стропил на метр.

188 Множители для треугольников длиной 1 м
Обычные множители для стропил 1.082 0,414 1,159 22,5 ° 20,9 °

189 (6) Незначительные стропила на концах короны
Длина осевой линии = длина в плане x длина стропил на м Примечание — длина в плане = ½ пролета (что совпадает с пролетом большой короны) Длина в плане = ½ пролета

190 Рабочий пример Упражнение 6a
Определите малый интервал длины осевой линии конца коронки = 7600 Шаг = 22.Длина центральной линии 5 ° = длина в плане x длина стропил на м Примечание — длина в плане = ½ пролета Длина центральной линии = 3800 x 1,082 = 4112

191 Подтверждение учебного упражнения 6a
На основании данных, предоставленных вам тренером, определите, истинная длина малой коронной стропилы

192 Подтверждение обучения — ответьте на упражнение 6a
На основании данных, предоставленных вам тренером, определите, центральную длину основной коронки нажмите на развернутый лист, чтобы определить ответы

193 (6) Малые стропила на концах короны
Чтобы определить истинную длину, мы должны определить уменьшение длины по длине осевой линии. Это называется укорочение основных стропил на концах короны Малые стропила на концах короны

194 (6) Малые стропила на концах короны (b) Укорачивание
Существует 2 метода математического определения укорочения Основное стропило на конце короны Малое стропило на конце короны

195 (6) Малые стропила на концах короны
(b) (i) Укорочение стропил на концах короны от длины осевой линии — математически запомнить длину центральной линии = ½ пролета Стропила на концах короны Малые стропила на концах короны

196 (6) Малые стропила на концах короны
(b) (i) Укорачивание стропил на концах короны от длины осевой линии — математически стропила перемещается до пересечения центральных стропил и основной короны

197 (6) Малые стропила на концах кроны
(b) (i) Укорачивание стропил на концах короны относительно длины осевой линии — математически Длина плана стропил уменьшается на √ (½ стропила2 + ½ стропила2) Мы знаем из нашего предыдущего исследования HIP ROOFS что это можно упростить до 1/2 стропила x 1.414 Примечание 1.414 = √2 Стропила на концах основной короны Укорачивание Малые стропила на концах короны

198 (6) Незначительные стропила на концах короны
(b) (i) Укорочение стропил на концах короны от длины осевой линии — математическое сокращение = ½ стропила x 1,414 Примечание 1,414 = √2 Стропила основного конца короны Укорочение стропила малого конца

199 (6) Незначительные стропила на концах короны
(b) (i) Укорочение стропил на концах короны от длины осевой линии — математическое сокращение = 1/2 стропила x 1.414 Пример обработанного стропила = 35 мм = (35 ÷ 2) x 1,414 = 17 x 1,414 = 24 мм Примечание 1,414 = √2 Стропила с основной короной, укорочение Малые стропила с коронной стороны

200 Подтверждение обучения
Определите уменьшение ширины стропил, назначенное вашим тренером. Примечание. Это математическое упражнение, и ширина не обязательно должна быть шириной, которую можно заказать.

201 Подтверждение обучения — ответ
Определите уменьшение ширины стропил, назначенное вашим тренером.Примечание. Это математическое упражнение, и ширина не обязательно должна быть шириной, которую можно заказать. Нажмите на таблицу, чтобы сгенерировать ответы.

202 (6) Незначительные стропила на концах короны
(b) (i) Укорочение стропил на концах короны относительно длины осевой линии — математическое сокращение = 1/2 стропила x 1,414 Пример обработки стропил = 35 мм = (35 ÷ 2) x 1,414 = 17 x 1,414 = 24 мм Примечание 1.414 = √2 Укорачивание основных стропил на концах короны Это относительно простой расчет, если все элементы крыши имеют одинаковую толщину. Если центральные и основные стропила имеют разную толщину, вам следует подумать об использовании «графического метода» малых стропил на концах короны.

203 6.Малые стропила на концах короны (b) (ii) Укорачивание стропил на концах короны — графически
Вам следует развить понимание этого метода. Он работает на любой крыше. Он создает все скосы и укорачивания. Нет формул, чтобы запомнить только метод.

204 6. Малые стропила на конце коронки (b) (ii) Укорачивание стропил на конце коронки — графически
Нарисуйте центральные линии НЕБОЛЬШОЙ КОНЕЦ КОРОНЫ ЦЕНТРИРОВАНИЕ ПРОФИЛЬНЫХ СТРОПОВ ГЛАВНЫЙ КОНЕЦ КОРОНЫ Точка сборки стропила НЕБОЛЬШОЙ КОНЕЦ КОРОНЫ

205 6.Малые стропила на концах короны (b) (ii) Укорачивание стропил на концах короны — графически
Нарисуйте толщину бруса в полном размере В этом случае все элементы крыши имеют толщину 35 мм по обе стороны от центральной линии.

206 6. Малые стропила на концах короны (b) (ii) Укорачивание стропил на концах короны — графически
Уменьшение размеров от центральной линии Примечание увеличено для ясности ЦЕНТРАЛЬНЫЕ СТРОПЫ МЛАДШИЕ КОНЕЦ КОРОНЫ Точка сборки ОСНОВНАЯ КОРОНА КОНЕЦ МЛАДШИЙ КОНЕЦ КОРОНЫ

207 6.Малые стропила на концах короны (b) (ii) Укорачивание стропил на концах — графически
Чтобы применить этот чертеж на практике, вы должны понимать, что это ИСТИННОЕ представление фактического пересечения элементов крыши в ПЛАНЕ. размера нашего стропила, мы можем определить Истинную длину и все необходимые фаски на краях.

208 6.Малые стропила коронного конца b) ii
6. Малые стропила коронного конца b) ii. Укорачивание от длины по осевой линии — Графический вид сбоку Выберите брус подходящей длины для использования в качестве вспомогательного стропила.

209 6. Малые стропила коронного конца b) ii
6. Малые стропила коронного конца b) ii. Укорочение от длины осевой линии — графически отметьте боковую отметку длины осевой линии, как определено в 6a

210 6.Малые стропила коронного конца b) ii
6. Малые стропила коронного конца b) ii. Укорочение от длины осевой линии — графически отметьте боковую отметку отвеса, как определено в 6c

211 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — графически квадратные линии отметок бокового возвышения на вершине стропил

212 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — теперь стропила графически должны быть отмечены с помощью изометрического вида длины осевой линии.

213 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — графически эти линии представляют собой отметку со стороны отвеса

214 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — графически линия 90 ° к отвесу будет горизонтальной боковой отметкой.

215 6. Малые стропила коронного конца) ii
6. Малые стропила коронного конца) ii. Укорачивание от длины осевой линии — графически. Измерения на чертеже производятся на горизонтальной плоскости. Разметка также должна быть на горизонтальной плоскости Разметка боковой отметки отвеса, как определено в пункте 6c.

216 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — графически отметьте отметку боковой отметки Проведите горизонтальную линию примерно на ½ пути вниз от верхнего отвеса

217 Отметьте расстояние укорачивания по осевой линии
6. Малое стропило на конце коронки d) ii. Укорачивание от длины осевой линии — графически Все измерения взяты из отметки осевой линии длины Осевая линия Укорачивание Расстояние Вид сбоку в плане высоты Размеры плана переноса определены в 6 (b) (ii)

218 Отметьте линию с помощью отвеса
6.Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — графически обозначьте линию с помощью отвеса, снятого со скосом, вид в плане, вид сверху Размеры плана переноса, определенные в 6 (d) (ii)

219 Отметьте линию с помощью отвесной кромки
6. Малое стропило на конце коронки d) ii. Укорачивание от длины осевой линии — графически представляет эту точку на линии разметки ПЛАНА с использованием отвеса, снятого со скосом, боковой отметки, вида в плане, размеров плана переноса, определенных в 6 (d) (ii)

220 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — графически обозначить длину центральной линии Квадрат линии на верхней части стропила изометрический вид Отметьте разрезы отвеса, как определено в 6c

221 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — графически отметьте длину осевой линии Изометрический вид осевой линии Отметьте отвесные разрезы, как определено в 6c

222 Отметить расстояние для укорочения фаски
6.Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — графически обозначить расстояние до скоса кромки. Измерения в плане переноса, определенные в 6 (d) (ii)

223 Отметьте линию с помощью отвесной кромки
6. Малое стропило на конце коронки d) ii. Укорочение от длины осевой линии — графически обозначьте линию, используя размеры плана переноса скоса среза отвеса, определенные в 6 (d) (ii)

224 Отметьте линию с помощью отвеса
6.Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — графически представляет эти точки на линии разметки ПЛАНА с использованием измерений плана переноса скоса среза отвеса, определенных в 6 (d) (ii)

225 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — Графическая отметка длины осевой линии Прямоугольные линии на вершине центральной линии стропил Укорачивание изометрической проекции

226 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — теперь стропила графически должны быть отмечены с помощью центральной линии Длина Осевая линия Укорочение кромки Толщина укорочения скоса Толщина центральной линии Метка центральной линии Изометрический вид

227 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — графический вид в плане длины осевой линии изометрический вид

228 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — Графическое изображение длины осевой линии Укорачивание осевой линии в плане Вид изометрический вид

229 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — Графически длина осевой линии Укорачивание осевой линии Укорачивание кромки Укорачивание фаски Вид сверху Изометрический вид

230 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — Графически длина осевой линии Осевая линия Укорачивание кромки Толщина скоса Уменьшение толщины осевой линии Метка осевой линии Вид сверху Изометрический вид

231 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — это графически форма конца стропил в изометрическом виде в плане.

232 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — графически это форма конца стропила. Она основана на измерениях, определенных ранее. Вид в плане. Изометрический вид.

233 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорачивание от длины осевой линии — теперь мы графически воспроизводим то, что видим в плане, на фактическом стропиле. Это форма конца стропила. Она основана на измерениях, определенных ранее. Вид в плане. Изометрический вид.

234 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — графически нарисуйте линии, начинающиеся от кромки скоса Укорачивание Это форма конца стропила. Она основана на измерениях, определенных ранее. Вид в плане Изометрический вид

235 6. Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — графически нарисуйте линии, начинающиеся от скоса кромки Укорочение до пересечения осевой линии Укорочение и толщина центральной линии до этой формы конца стропила Это основано на измерениях, определенных ранее, вид в плане Изометрический вид

236 6.Малые стропила коронного конца d) ii
6. Малые стропила коронного конца d) ii. Укорочение от длины осевой линии — затем графически стропила обрезается до этой формы. Длина также была укорочена, и они готовы к установке. Вид в плане. Разметка отвесных разрезов, как определено в изометрическом виде 6c.

237 Подтверждение обучения
Разработать план укорачивания восьмиугольной торцевой крыши. Ширина бруса, поставляемого инструктором, составляет 45 мм. При поставке древесины. Разработайте требуемое укорачивание, исходя из угла наклона 27 ° и ½ пролета 300 мм.

238 Подтверждение обучения — ответы
Разработайте план укорачивания восьмиугольной торцевой крыши. Ширина бруса, который должен быть предоставлен инструктором, составляет 45 мм. Подача должна соответствовать ответу 1 О поставляемой древесине. 300-миллиметровая древесина будет предоставлена ​​тренером

239 Подтверждение обучения — ответ 1
Сокращение в плане

240 Подтверждение обучения — ответ 2
Укорочение по высоте

241 (6) Малые стропила на концах короны
(c) Стропила истинной длины перемещаются до пересечения центральных стропил и основной короны

242 (6) Малые стропила на концах кроны
(c) Истинная длина Как далеко он пролетает в плане? Помните, что длина центральной линии в плане = ½ пролета. Истинная длина в плане = ½ пролета — ½ стропил x 1.414 Major Crown End Rafter План стропил Редукция Малый Crown End Стропила

243 (6) Незначительные стропила на концах кроны
(b) Истинная длина = длина в плане x длина стропил на м Примечание — длина в плане = (½ пролета — укорачивание)) или = (½ пролета — (½ стропила x 1,414))

244 Пример обработки Малая коронка Истинная длина =
Длина в плане x Длина стропил на м Длина в плане = (½ пролета — ½ стропил x 1.414) = (3800 — (35 ÷ 2) x 1,414) x 1,082 = (3800 — 17,5 x 1,414) x 1,082 = (3800-25) x 1,082 = 3775 x 1,082 = 4085

245 Подтверждение обучения
Определите истинную длину малого стропила на конце коронки на основе данных, предоставленных вам инструктором. Пролет, предоставляемый тренером Шаг, предоставляемый тренером Ширина бревна, предоставляемый тренером

246 Подтверждение обучения — ответ
Определите истинную длину малого стропила на конце коронки на основе данных, предоставленных вам инструктором.Пролет, который будет предоставлен тренером Шаг, который будет предоставлен тренером Ширина древесины, предоставленный тренером Нажмите на развернутый лист, чтобы проверить ответы

247 (6) Minor Crown End Rafters
(c) Plumb Cut Minor Crown Поскольку мы используем множитель Common Rafter, мы можем использовать Common Rafter Plumb Cut На следующих слайдах показано, как развить вертикальный разрез

248 (6) Мелкие стропила на концах короны
(c) Незначительные стропила с отвесом i.Графически удлините строительные линии перпендикулярно концам стропил

249 (6) Мелкие стропила на концах короны
(c) Незначительные стропила с отвесом i. Графически установить ложную верхнюю пластину

250 (6) Мелкие стропила на концах короны
(c) Незначительные стропила с отвесом i. Графическое определение длины плана

251 (6) Мелкие стропила на концах короны
(c) Незначительные стропила с отвесом i.Графически установить рост

252 (6) Мелкие стропила на концах короны
(c) Незначительные стропила с отвесом i. Графически нарисуйте стропила. Установите отвес. Установите уклон крыши.

253 Подтверждение обучения
Используя ваше предыдущее упражнение по черчению, определите графически, Отрезок по отвесу — Незначительный конец коронки

254 6.Незначительные стропила на концах кроны (e) Развитие скоса кромки
В плане этот угол = 45⁰

255 6. Незначительные стропила на концах кроны (e) Развитие скоса кромки
В плане этот угол = 45⁰ Когда можно использовать угол в плане?

256 6. Незначительные стропила на концах кроны (e) Развитие скоса кромки
В плане этот угол = 45⁰ Когда можно использовать угол в плане? Когда вы используете электроинструмент, например, пилу с электроприводом и т. Д.

257 Угол наклона кромки Незначительный угол наклона концевых стропил

258 Угол скоса кромки Незначительный угол в плане стропила на конце кроны
Обе стороны должны быть под одинаковым углом в плане = 90⁰

259 Угол наклона кромки Незначительный угол стропила на конце кроны
Обе стороны должны быть одинаковыми под углом в плане = 45⁰ Угол в плане = 90⁰ Когда можно использовать план для наклона кромки?

260 Угол наклона кромки Незначительный угол наклона стропил на концах короны
Обе стороны должны быть одинаковыми под углом в плане = 45⁰ Угол в плане = 90⁰ Когда можно использовать план для наклона кромки?

261 Малый истинный угол короны

262 Малый истинный угол короны

263 Малый истинный угол короны

264 Малый истинный угол короны

265 Малый истинный угол короны

266 Малый истинный угол короны

267 Малый истинный угол короны

268 Малый истинный угол короны

269 Стропила со скосом кромок Незначительные стропила на концах кроны True Angle
Какие элементы образуют треугольник?

270 Стропила со скосом по краю Незначительные стропила в конце кроны Истинный угол
Стропила по длине по осевой линии Какие элементы образуют треугольник?

271 Стропила со скосом по краю Незначительные стропила на конце кроны Истинный угол
Длина по осевой линии стропила Если этот угол равен 45⁰ Какие элементы образуют треугольник?

272 Угол наклона кромки Незначительные стропила на концах кроны Истинный угол
Длина по осевой линии Стропила Этот угол должен составлять 45⁰ Какие элементы образуют треугольник?

273 Стропила со скосом по краю Незначительные стропила со скошенным концом Истинный угол
Длина по осевой линии Стропила Обе эти стороны должны быть равны Какие элементы образуют треугольник?

274 Угол наклона кромки Незначительные стропила на концах кроны Истинный угол
Длина центральной линии Стропила Эта линия проходит параллельно вершине стропил. Какой уровень Какие элементы образуют треугольник?

275 7.Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы.

276 7. Восьмиугольная крыша имеет геометрическую форму.
Независимо от размера, углы всегда одинаковы.

277 7. Плоские стропила Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы. Эти углы всегда равны 90⁰.

278 7.Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы. Эти углы всегда равны 45⁰.

279 7. Плоские стропила Восьмиугольная крыша имеет геометрическую форму
Независимо от размера, углы всегда одинаковы. Эти углы всегда равны 22,5⁰.

280 7.Длина в плане вальмовых стропил. Эти соотношения постоянны для всех правильно построенных восьмиугольных крыш. Эти углы всегда равны 22,5⁰.

281 7. Плановая длина бедра, стропила Расчет длины бедра в плане
Плановая длина бедра = ½ пролета ÷ cos 22,5⁰ = ½ пролета ÷ 0,924 = (То, что оно равно множителю стропил, в данном случае является совпадением) отношения Независимо от высоты тона

282 7.Длина в плане стропила бедра Расчет длины бедра в плане Простое правило
Длина бедра в плане = ½ пролета x (То, что она равна множителю стропил, является совпадением) Это фиксированное соотношение Независимо от шага

283 Рабочий пример 7. Плановая длина бедра
Определить плановую длину пролета бедра 7600 Плановая длина = ½ пролета x 1,082 = (7600 ÷ 2) x 1,082 = 3800 x 1,082 = 4112

284 Множители для треугольников на 1 м
Множители для тазобедренных стропил 1.082 0,414 1,159 22,5 ° 20,9 ° Когда мы решили 1-метровый треугольник, мы разработали множитель бедра.

285 8. Длина центральной линии бедра
Как и для всех элементов крыши, чтобы определить длину, мы Определяем, как далеко она проходит в плане. Примените множитель.

286 8. Длина центральной линии бедра
Как и для всех элементов крыши, чтобы определить длину, мы определяем, как далеко она проходит в плане? Применить множитель

287 Множители для треугольников на 1 м
Множители для тазобедренных стропил 1.082 0,414 1,159 22,5 ° 20,9 ° Если мы помним, наш множитель рассчитывается из следующей посылки «Длина стропила в бедрах» на каждый 1 м стропил в плане.

288 Множители для треугольников на 1 м
Множители для бедренных стропил 1,082 0,414 1,159 22,5 ° 20,9 ° Если мы помним, что наш множитель выводится из следующей предпосылки для длины бедра на каждый 1 м стропил в плане. !

289 8.Средняя линия длины бедра
Насколько далеко стропила в плане пересекает бедро в плане?

290 8. Длина центральной линии бедра
Как далеко план стропил пересекает бедро в плане? Стропила проходит ½ пролета

291 8. Длина центральной линии бедра
Как далеко план стропил пересекает бедро в плане? Стропила проходит ½ пролета

292 8.Центральная линия Длина бедренного стропила
Как и для всех элементов крыши, чтобы определить длину, мы определяем, как далеко он проходит в плане = ½ пролета. Примените множитель.

293 8. Длина центральной линии бедра
Как и для всех элементов крыши, чтобы определить длину, мы определяем, как далеко он проходит в плане = ½ пролета. Примените множитель.

294 Множители для треугольников на 1 м
Множители для тазобедренных стропил 1.082 0,414 1,159 22,5 ° 20,9 ° Множитель стропил для бедра для 22,5 ° = 1,159

295 8. Длина центральной линии бедра
Как и для всех элементов крыши, чтобы определить длину, мы определяем, как далеко он проходит в плане = ½ пролета. Применим множитель = в соответствии с множителем треугольника на 1 м.

296 8. Длина по средней линии бедра
Длина по средней линии бедра = длина в плане x длина стропил по бедрам на м Примечание — длина в плане = ½ пролета

297 Рабочий пример Определение длины осевой линии пролетов стропил в бедрах 7600 мм
Множитель шага в бедрах Длина осевой линии бедра = длина в плане x длина стропила бедра на м Примечание — длина в плане = ½ пролета = (7800 ÷ 2) x 1.159 = 3800 х 1,159 = 4404

298 Подтверждение обучения
Определить длину центральной линии тазобедренного стропила, предоставленного тренером Шаг, предоставленный тренером Множитель бедра Как получено из шага

299 Подтверждение обучения — ответ
Определить длину центральной линии тазобедренного стропила, предоставленную тренером Шаг, предоставленный тренером Множитель бедер На основе шага Нажмите на развернутый лист для ответов

300 9.Отвес бедра

301 9a. Отвес бедра — графически
Рисование ложной верхней пластины

302 9a. Отвес от бедра — Графически
Установить подъем крыши путем рисования общих стропил

303 9а.Отвес бедра — Графически
Рисование линии гребня

304 9a. Отвес бедра — графически
Повернуть длину бедра на гребень

305 9a. Отвес бедра — графически
Увеличьте эту длину до ложной верхней пластины

306 9а.Отвес бедра — Графически
Определите подъем Подъем будет таким же, как и при обычном подъеме стропил.

307 9а. Отвес бедра — Графический
Рисование стропила бедра

308 9a. Отвес бедра — графически
Отвес бедра, обрезанный отвесом, как показано

309 Подтверждение обучения
Использование чертежа A3, ранее разработанного с использованием метода, описанного в разделе Проявление вертикальной резки — Графически

310 Подтверждение обучения — Ответ
Использование чертежа A3, ранее разработанного с использованием описанного метода Проявление отвеса — Графически Нажмите на развернутый лист, чтобы определить шаг бедра на основе общего шага стропил, используя шаблон шага на следующем слайде для подтверждения

311 Рисунок ответа 1 — Щелкните рисунок, чтобы открыть файл

312 9б.Отвес бедра — метод стального квадрата
Отвес бедра 1,082 0,414 1,159 Подъем 22,5 ° 20,9 ° Бег от бедра Уменьшить треугольник от бедра до стального квадрата

313 9b. Отвес бедра — метод стального квадрата
Отвес бедра 1,082 0,414 1,159 Подъем 22,5 ° 20,9 ° Бег от бедра Уменьшить треугольник бедра до стального квадрата Разделить на 2

314 9б.Отвес бедра — метод стального квадрата
Отрезок отвесом бедра 1,082 0,414 1,159 Подъем 22,5 ° 20,9 ° Бег от бедра Уменьшить треугольник от бедра до стального квадрата Делить на 2 подъема = 207 Бег от бедра = 541

315 9b. Отвес бедра — метод стального квадрата
Отвес бедра 1,082 0,414 1,159 207 22,5 ° 20,9 ° 541 Уменьшить треугольник от бедра до стального квадрата Делить на 2 подъема = 207 Бег от бедра = 541

316 9б.Отвес бедра — метод смещения

317 9b. Отвес от бедра — метод смещения
Обычный множитель стропил 1,082 0,414 1,159 22,5 ° 20,9 ° Смещение отвеса = желто-коричневый (шаг бедра °) x глубина древесины или = (глубина древесины ÷ 1,082) x подъем

318 Рабочий пример 1 с использованием полученного шага бедра
Шаг кровли = 22.5 Шаг бедра = 20,9 ° Глубина древесины = 190 мм = (желтовато-коричневый 20,9 °) x Глубина древесины = x 190 = 73 мм

319 Рабочий пример 2 с использованием данных Trainagle 1 м
Шаг крыши = 22,5 Подъем = Глубина древесины = 190 мм = (Глубина древесины ÷ 1,082) x = (190 ÷ 1,082) x = x = 73 мм

320 10. Бедро-стропило истинной длины Для определения истинной длины
Определите, как далеко оно проходит. Примените правильный множитель.

321 10 Стропило бедра истинной длины a) Укорачивание
Мы должны определить, насколько далеко в направлении стропила перемещается бедро. Чтобы определить истинную длину. Определить, как далеко оно проходит. Примените правильный множитель.

322 9.Истинная длина бедра a) Укорачивание
Мы должны определить расстояние от ½ пролета до плановой длины. Это называется укорачиванием. Чтобы определить истинную длину. Определите, как далеко оно проходит. Примените правильный множитель.

323 9. Тазобедренные стропила истинной длины a) Укорачивание
Мы уменьшаем толщину гребня с ½ пролета до ½, чтобы определить истинную длину. Определите, как далеко оно пролетает. Примените правильный множитель.

324 9.Истинная длина бедра a) Укорачивание
Мы уменьшаем от ½ пролета ½ толщины гребня ½ стропила x 1,414 Чтобы определить истинную длину Определите, как далеко оно пролетает Примените правильный множитель

325 9. Бедренные стропила истинной длины a) Укорачивание
Мы уменьшаем с ½ пролета ½ толщины гребня ½ стропила x 1,414 Это уменьшение называется Укорачиванием = 1/2 толщины гребня + ½ стропила x 1,414 Чтобы определить истинную длину Определите, как далеко она пролетает Применить правильный множитель

326 9.Истинная длина бедра a) Укорачивание — пример обработки
Все элементы 35 мм = ½ толщины гребня + (½ стропила x 1,414) = (17,5 x 1,414) = = 42,5 мм.

327 Подтверждение обучения
На основе данных, предоставленных вам инструктором Толщина гребня, предоставленная инструктором Толщина стропил, предоставленная инструктором Определите укорочение

328 9.Стропило бедра истинной длины a (i) скос кромки — графически
Этот размер измерен от истинной длины в плане

329 9. Тазобедренные стропила истинной длины a (iii) Скошенная кромка — графически
Изометрическая отметка

330 9. Тазобедренные стропила истинной длины a (iii) Скошенная кромка — графически
Это измерение выполнено под углом 90 ° к изометрической высоте отвеса.

331 9.Тазобедренное стропило истинной длины a (iii) Наклон кромки — Графически
Разработать изометрическую отметку скоса кромки

332 Подтверждение обучения
На странице xx разработайте фаску кромки графически с помощью метки поставки древесины Метка отвеса Метка для обрезки центральной линии Метка для укорачивания кромок

333 Подтверждение обучения — ответ
На странице xx разработайте фаску кромки графически Шаг шага с поставленной деревянной меткой Метка длины центральной линии Метка отвеса Метка осевого среза Метка для укорачивания кромки Скосы кромки

334 9.Истинная длина бедра (b) Истинная длина в плане
Определите длину в плане = ½ пролета — укорачивание Чтобы определить истинную длину Определите, как далеко она пролетит Примените правильный множитель

335 9. Тазобедренный стропило истинной длины (b) Истинная длина в плане — пример обработки
Определите длину в плане = ½ пролета — укорочение = 3800 — 42,5 = Чтобы определить истинную длину Определите, как далеко она пролетит. Примените правильный множитель.

336 Подтверждение обучения
На основе предыдущего упражнения и данных, предоставленных тренером. Пролет, предоставленный тренером. Определите истинную длину плана.

337 9.Стропила True Length Hip Rafter c Графической разработкой стропил
Можно не заморачиваться с математикой и рассчитывать все измерения на основе длины осевой линии. Это самый простой способ для сложной кровли.

338 9. Малые стропила на конце коронки c) Укорачивание от длины осевой линии — графически
Отметка квадратов линий на верхней части центральной линии стропил, изометрический вид

339 9.Истинная длина бедра (b) Истинная длина в плане
Определите длину в плане Для определения истинной длины Определите, как далеко она проходит. Примените правильный множитель.

340 Подтверждение обучения
На прилагаемом листе бумаги Нарисуйте укорачивание и скосы на краю бедра На прилагаемом брусе на основе данных, предоставленных вам вашим инструктором, полностью разметьте стропило для бедра любым методом

341 Подтверждение обучения
На прилагаемом листе бумаги Нарисуйте укорачивание и скосы для бедра На прилагаемом брусе на основе данных, предоставленных вам вашим инструктором, полностью разметьте стропило для бедра

342 9.Истинная длина бедра (b) Истинная длина
Примените множитель = длина в плане x бедро на 1 м стропила. Чтобы определить истинную длину. Определите, как далеко она проходит.

343 9. Бедренные стропила истинной длины (b) Истинная длина — пример обработки
Применить множитель = длина в плане x бедро на 1 м стропила = x 1,159 = 4355 Чтобы определить истинную длину Определите, как далеко оно пролетает Примените правильный множитель

344 Подтверждение обучения
На основе предыдущих упражнений определите истинную длину тазобедренного стропила.

345 Creepers Определить укорочение Creeper Определить коррекцию длинной точки
Определить истинную длину 1-го Creeper Определить все остальные Creepers

346 Определите укорочение. Эти 2 треугольника похожи.

347 Определите укорачивание Соотношение сторон должно быть равным.

348 Определить план укорачивания Укорочение = ½ шага от CL до конца

349 Определить укорочение плана сокращения = 1.000200 0,414
Для восьмиугольной крыши Они всегда одинаковы

350 Определить укорочение плана укорочения = 2,414 200

351 Определить план сокращения Сокращение = x 200

352 Creepers a) Укорочение
Creeper Укорочение = (Расстояние x 2.414) x Длина стропил / м

353 Creepers a) Укорачивание — пример обработки
Шаг укорачивания Creeper 22,5 ° Расстояние = 450 мм = (Расстояние x 2,414) x Длина стропила / м = (450 x 2,414) x 1,082 = x 1,082 = 1175

354 Creepers a) Укорочение — при подтверждении обучения
Определение шага укорачивания Creeper, заданного инструктором Интервал, указанный инструктором

355 Creepers — Ответ a) Укорачивание — при подтверждении обучения
Определите шаг укорачивания Creeper, заданный инструктором Интервал, указанный инструктором

356 Creepers Определить укорочение Creeper Определить коррекцию длинной точки
Определить истинную длину 1-го Creeper Определить все остальные Creepers

357 Creepers a) Коррекция длинной точки в плане
Самый простой способ — это нарисовать. Это можно сделать математически, но это запутанный процесс. В данном случае коррекция составляет -3 мм.

358 Creepers a) Коррекция длинной точки в плане
Самый простой способ — это нарисовать. Это можно сделать математически, но это запутанный процесс. В данном случае коррекция составляет -3 мм.

359 Creepers a) Коррекция длинной точки в плане — подтверждение обучения
На листе A3 нарисуйте пересечение стержня и определите поправку на длинную точку

360 Creepers — Ответ a) Коррекция длинной точки в плане — Подтверждение обучения
На листе A3 нарисуйте пересечение стержня и определите поправку на длинную точку

361 Creepers Определить укорочение Creeper Определить коррекцию длинной точки
Определить истинную длину 1-го Creeper Определить все остальные Creepers

362 Ползунки (c) 1-я ходовая
= (½ пролета + поправка) x Стропила на / м — Укорочение ходовой части = () x — 1175 = 3797 x — 1175 = 4108 — 1175 = 2933

363 Creepers Определить укорочение Creeper Определить коррекцию длинной точки
Определить истинную длину 1-го Creeper Определить все остальные Creepers

364 Creepers (d) Определить Creepers
= Предыдущий Creeper — Укорочение Creeper = 2933 — 1175 = 1758 — 1175 = 583

365 Creepers (d) Определить Creepers


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены.
