Зимняя экзотика: разбираемся в необычных типах снегоходов

                Наконец-то в средней полосе России выпал настоящий снег. Туристы расчехляют утили, быстрые парни – спортивные машины. Однако далеко не всегда  снегоход – это машина с двумя лыжами и одной гусеницей. Желание ездить по снегу «аки по асфальту» породило множество очень интересных конструкций. Какие-то из них ушли в историю, а какие-то весьма популярны до сих пор.

Думаю, что стремление воплотить сказочное «наши сани едут сами» появилось ровно в тот момент, когда господин Даймлер прикрутил двигатель внутреннего сгорания к своему «рейтвагену». Однако если с двигателем все было понятно – его изобрели, то вот с движителем дела обстояли заметно сложнее. Колесо для снега подходит не очень. По плотному и укатанному (а кто же его укатает) оно еще едет, но вот по «пухлому» – никак. Отличный выход – полозья или лыжи, но они не могут быть движителем, а очевидная технология гусеничного привода в начале, да и к середине прошлого века не развилась дальше брезентовых тряпок с поперечными зацепами. Вариант металлических гусениц для малой техники, ясное дело, не подходил.

Аэросани

Выход нашелся: на волне шагающей семимильными шагами авиации к стоящей на трех или четырех лыжах «телеге» приделали авиационный двигатель и снабдили самолетным же винтом. Даже переделывать ничего не пришлось – просто развернули винт наоборот, чтобы он из тянущего стал толкающим – и поехали.


Аэросани КА-30


Аэросани пользовались довольно большой популярностью в Сибири и на Крайнем Севере, курсировали по замерзшим руслам рек, обслуживая отдаленные населенные пункты, вахты буровиков и геологов, а также оленеводов, живущих в тундре. Широко аэросани использовались и во время Великой Отечественной войны, причем как нашими войсками, так и немцами.



Одной из наиболее популярных и массовых моделей в СССР стали аэросани Север-2, разработанные в КБ Камова в 1959 году. За основу был взят кузов автомобиля ГАЗ-20 Победа, к которому приделали лыжи и авиационный двигатель АИ-14 – звездообразный девятицилиндровый агрегат объемом 10,4 литра и мощностью 260 л.с. Скорость машины была невысокой, расход топлива – ощутимым, да и груза или пассажиров такая машина могла перевезти немного.



Однако гораздо ближе к нашей снегоходной теме многочисленные самопальные аппараты, которые местечковые «кулибины» строили в огромных количествах в мастерских и гаражах, благо конструкция не имела каких-то особенно сложных элементов. Корпус зачастую вообще отсутствовал: сиденье на раме, лыжи, мотор, винт – и вперед.



Очевидными минусами любых аэросаней можно назвать высокий расход топлива при не самых высоких скоростях, посредственную управляемость, почти полное отсутствие тормозов, сложность с преодолением глубоких участков пухляка и не лучший акустический комфорт для ездоков. Видимо по совокупности этих причин тема гибрида самолета и саней не нашла развития.

Пукер-каракат

Гораздо более эффективными и универсальными оказались машины на колесах низкого давления – пневматиках. В разных частях страны их называют по-разному: каракаты, пневматики и даже пукеры, но смысл от этого не меняется. К снегоходам в строгом смысле этого слова каракаты относятся частично, поскольку способны передвигаться по любым поверхностям от болотистых топей до твердых грунтов и снега и даже умеют плавать. Однако именно зимой эти аппараты можно встретить чаще всего.



Каракат на агрегатах и раме мотоцикла Иж Планета-5 – классика жанра


В основе конструкции таких машин чаще всего лежит мотоциклетный двигатель от Ижа, Минска или Восхода, а сейчас умельцы ставят и китайские агрегаты. Компоновка может быть трех- или четырехколесной. Если трехколесный вариант – это чаще всего доработанный мотоцикл, то четыре колеса уже требовали изготовления самостоятельной рамы.



Основные достоинства – простота и дешевизна изготовления в гаражных условиях. Именно этим обусловлена популярность пукеров до сегодняшних дней. Минусов, однако, у этого типа снежных машин тоже изрядно: неспособность ездить по глубокому снегу, малая скорость, плохая управляемость, непобедимая «нежность» колес, изготовленных из камер грузовых автомобилей и тракторов. Естественно, ни о каком развлекательном использовании таких машин не может быть и речи: максимум, на что они способны – перемещать тело или два в пространстве. Медленно и скучно.




Мотособака – друг человека



Когда-то мотоцикл в СССР был весьма распространенным транспортом, что в первую очередь и обусловило появление большого количества каракатов. Однако сейчас найти в гараже старый, но исправный мотоцикл – та еще задача, да и время на «самопальство» есть далеко не у всех, а потребность в дешевом и компактном снеговом транспортном средстве никуда не делась. Тем же рыбакам совсем не сладко топать по льду 5-10 километров до клевого места, но покупать ради этого снегоход – тоже не вариант. Поэтому на данный момент самым компактным, простым и дешевым способом перемещения себя и небольшого груза по неглубокому снегу является мотобуксировщик или мотособака.



Простейшая рама, гусеница (чаще всего от Бурана) на роликах без какой-либо подвески и мотор для силовой техники – такой же, какие используют в бензогенераторах и мотопомпах. Картину дополняют пластиковые сани на жесткой сцепке – вот и весь рецепт.

Мотособаки могут отличаться размерами и мощностью, иметь вариатор или (что гораздо чаще) не иметь его, так же как фары и сиденья – это все опции. Зато среднестатистическая конструкция помещается в багажник универсала, что, без сомнения, поднимает его функциональность до небес.



Естественно, говорить о развлекательно-покатушечном использовании таких саней тоже невозможно. Комфорт нулевой, скорость – чуть быстрее пешехода, маневренность – на уровне железнодорожного вагона. Как нельзя лучше этому транспорту подходит слоган «зато не пешком». Если учесть, что «пешком» приходится зачастую по льду и много километров, звучит особенно актуально.

Микроснегоходы

Для тех, кто не хочет ездить на «корыте с мотором», современная промышленность, причем как наша, так и китайская, предлагает более высокий уровень техники – микроснегоходы. По компоновке это практически настоящие сноумобили, разве что совсем маленькие. Зачастую аппараты имеют разборную конструкцию и тоже способны уместиться в багажник большого универсала или минивэна.



Микроснегоход Рыбинка производства «Русской Механики». Наш ответ китайцам


Такая техника уже может называться «настоящей» и годится не только для перемещения себя и своего рыбацкого ящика от дороги до лунки, но и в покатушках вокруг дачи может принять участие.



Конечно, говорить о комфорте, динамике или проходимости не приходится и тут, но зато это уже вполне полноценный снегоход.


Китайский ответ русскому снегу: Irbis Dingo


Детские снегоходы



Кто-то скажет: «Ха, да это же техника для детей», и будет прав лишь отчасти. Конечно 125-150 кубовые микроснегоходы похожи на детские, но все же в первую очередь рассчитаны на взрослых ездоков. А вот тем, кто хочет приобщить чадо к миру снегоходов стоит обратить внимание на специальные детские модели. Их не так много: в мире детские «снежики» выпускает всего несколько фирм. Среди них Yamaha, Arctic Cat и «Русская Механика», причем все три модели практически идентичны по ТТХ.


Тайга РМ-Рысь 50.jpg

Отечественный РМ «Тайга Рысь» – 196 «кубов», 6,5 л.с., 75 кг


Детские машины – полноценные аппараты, с эргономикой и кинематикой «взрослых» машин, но в детском масштабе. Иные юные снегоходчики садятся за руль таких машин лет в пять-шесть и наравне со взрослыми райдерами пилят снег на «неправильной ноге» и гоняют по пухляку, пусть и не быстро. В целях безопасности скорость таких машин ограничена.



Yamaha SRX 120 – японский вариант «первого снегохода»


Толстяки

На противоположном «полюсе» персональной снегоходной техники лежат «мастодонты» – большие снегоходы. Таких в мире совсем немного – сказывается ограниченная сфера их использования. Тем не менее спрос на такие машины есть – есть и предложение. Совсем недавно компания BRP совершила попытку выпустить на рынок снегоход «повышенной комфортности» – Ski-Doo Elite, причем дважды. Первая попытка состоялась в начале 80-х годов прошлого века.



Первое поколение Ski-Doo Elite


Вторая инкарнация – в 2004 году. Машину отличала нестандартная компоновка: две гусеницы и две лыжи, посадка водителя и пассажира бок о бок и «автомобильные» органы управления. Сейчас «эксперимент» свернут. При внешних плюсах вроде комфорта в «салоне» и мягкости хода, машина оказалась довольно плохо приспособленной к жизни вне подготовленных трасс. Закопать в снег тяжелую и неуклюжую машину – легче легкого, а вот вызволить из снежного плена – семь потов сойдет. Да и по уровню фана и драйва такая «кибитка» заметно уступает обычному «снежику».


skidoositdown (1).jpg

Второе поколение машины увидело свет в 2004-м, но почти сразу ушло в историю


Есть, правда, и «перспективные разработки» отечественных производителей вездеходов – НПО «Транспорт». Среди привычных гусеничных транспортеров есть машина под названием ТТМ-Беркут, построенная на агрегатах автомобиля Ока, и ее вторая итерация с более презентабельным дизайном, которая была представлена в 2013 году. Однако «русский путь», как известно, отличается от путей всего остального мира, и понять, что подобные машины не очень жизнеспособны и практичны, им придется самим.



ТТМ-Беркут – отечественная попытка сделать из снегохода снегомобиль


Единственным серийным аппаратом подобной «квадратной» компоновки с двумя гусеницами и двумя лыжами остается Alpina Sherpa. Снегоход также имеет две гусеницы и две управляемые лыжи, оснащен двигателем от автомобиля Peugeot 206 объемом 1,6 литра и мощностью 115 л.с. Шерпа способна перевозить до пяти человек на «себе», да к тому же имеет в «штатном расписании» прицеп, вмещающий еще шестерых. Кстати, снегоход может тащить и не одни сани.



Разумеется, о проходимости Sherpa, как и прочих толстяков, говорить не приходится, но зато на ратраченных (то есть укатанных траками) склонах, ухоженных трассах и горнолыжных курортах замены ему не найти. Он может не только возить пассажиров, причем быстро и много, но и перевозить грузы, прокладывать лыжни или ровнять склоны вместо ратрака.

Сноубайки

Отдельно от всех прочих видов стоит класс «однорядных» снежных машин – вернее, снежных мотоциклов. Если все вышеописанные машины были в большей или меньшей степени утилитарными, то сноубайки – это плод фантазий экстремалов-охотников за адреналином.


maxresdefault (1).jpg

Первенцем моносноубайков можно назвать канадский аппарат A.D. Boivin Snow Hawk, который появился в продаже в начале 2000-х. Отличие «снежного ястреба» от прочих – в компоновке: у него одна гусеница и одна лыжа, что позволяет ехать на нем, как на мотоцикле, наклоняясь внутрь поворота. Однако аппарат получился довольно тяжелым по меркам мотоцикла и вскоре был снят с производства.


anniversary best of18.jpg

A.D. Boivin Snow Hawk

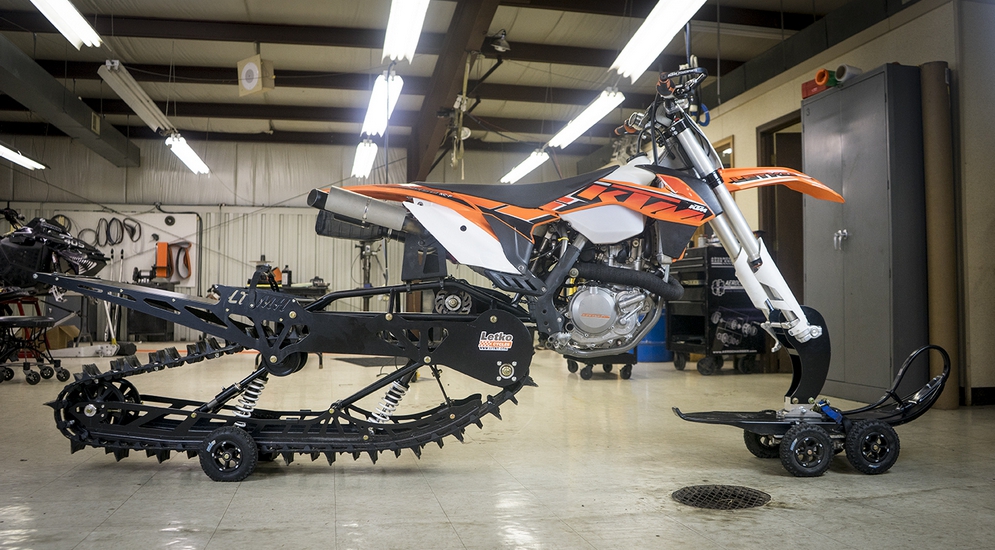

Дальнейшая эволюция сноубайков привела к идее, что «изобретать» мотоцикл нет смысла: их и так в достатке, причем хороших и разработанных специально для того, чтобы дубасить по пересеченке – это эндуро и «кроссачи». Нужно просто «научить» мотоцикл ехать по снегу, а для этого в продажу стали поступать многочисленные конверсионные комплекты для мотоциклов.



Снял колеса и передний тормоз, установил вместо колес лыжу и гусеницу – и вперед, в сугробы! Конверсионных китов разных конструкций появилось множество, однако первые варианты, произведенные в середине-конце нулевых не отличались продуманностью и надежностью. Однако сейчас дело пошло на лад и можно быть уверенным в том, что вернешься домой не пешком.



Сноубайк стремительно развивается. Проходимость легкой и узкой машины феноменальная. Там, где тяжелый снегоход нужно удерживать на одной лыже, сноубайк просто едет. Плюс кроссовые подвески априори более энергоемкие, чем самые крутые амортизаторы снегоходов, так что прыгать на легкой и юркой машине – одно удовольствие. Словом, сноубайк очень скоро из разряда экзотики перекочует в мейнстрим.



В заключение

Вы думали, что снегоходы – это скучно, и они все одинаковые? Все оказалось гораздо интереснее. Стоит ли говорить, что даже любители автомобилей стремятся в снег и пытаются приспособить свои четырехколесные экипажи для езды по снегу. Приятно осознавать, что снегоходом хочет стать даже Ford Raptor, а в снегоходчики метит сам Кен Блок.




Читайте также:


Битый небитого везет: буксир для горнолыжников

Тест-драйв первых в мире «горных лыж с мотором» оказался коротким, но впечатлений от него хватит на год вперед

«Ну что, конь ретивый, запрягли тебя в гусеничный плуг?» — ухохатывались друзья и коллеги, глядя на фотографии. Действительно, дышло, рогатые рукоятки, поясной ремень — все это напоминает лошадиную упряжь, особенно когда аппарат лежит на снегу в ожидании наездника. Что же до моих собственных ощущений, то теперь я знаю, как чувствует себя передняя подвеска снегохода. Она чувствует себя горнолыжником: сгибает ноги в коленях, отрабатывая неровности, закантовывает и раскантовывает лыжи, выполняет повороты, работает весом — в общем, катается в свое удовольствие! Впервые в жизни мне посчастливилось насладиться горными лыжами, не ограничивая себя склонами горнолыжного курорта. За спиной у меня появился едва заметный помощник, благодаря которому мне открылись бескрайние целинные поля, укатанные проселочные дороги и живописные лесные просеки. А смешки друзей — это от зависти. Ведь они при всем желании не смогут повторить мой опыт — несмотря на свой абсолютно промышленный вид, мотор для лыжника существует в единственном экземпляре. К нам в редакцию это чудо техники под названием Snow Glider привез его изобретатель Евгений Чучин.

Может показаться, что если Snow Glider движется позади лыжника, то при падении можно попасть прямиком под гусеницы. На самом деле это практически невозможно. Лыжник надежно пристегивается к дышлу ремнем, поэтому, даже если он упадет, в худшем случае ему предстоит исполнить роль лыжи, но ни в коем случае не лыжни. Хотя, катаясь на лыжах с глайдером, упасть довольно сложно: по бокам лыжника поддерживают рукоятки, а в продольном направлении — жесткие горнолыжные ботинки.

Индустриальный масштаб

«Все началось в 1970-е годы, — рассказывает Евгений. — Мы часто ходили в длительные лыжные походы: по Подмосковью, в соседние области и даже на Кольский полуостров. Путешествовать хотелось с комфортом, и мы мечтали о машине, которая позволит нам, передвигаясь на лыжах, брать с собой больше вещей». Первые машины Евгения двигались впереди лыжника и представляли собой что-то вроде грузовой платформы с мотором и велосипедными колесами.


Гусеничный Snow Glider существует в единственном экземпляре. Его сконструировал и построил изобретатель Евгений Чучин. Аппарат способен не только толкать перед собой лыжника, но и буксировать прицеп с грузом.

Со временем аппарат перекочевал за спину наездника. Тогда экспериментаторы в наименьшей степени задумывались о том, насколько весело будет кататься с «задним приводом». Их интересовали прежде всего практические моменты: грузоподъемность и проходимость. Когда легкая машина тянет тяжелого лыжника, ее колеса разгружаются и сцепление шин с дорогой ухудшается. Толкая лыжника в спину, аппарат, напротив, прижимает колеса к земле. Масса наездника помогает шинам сильнее цепляться за грунт или снег.

В 1991 году изобретатель переехал в США, и строительство прототипов пошло полным ходом. По специальности Евгений инженер-технолог. Он занимается проектированием и настройкой технологических линий для промышленных производств. Так сложилось, что по роду службы ему оказались доступны практически любые производственные средства и материалы. За 1990-е годы Евгений построил множество колесных прототипов. Наш гусеничный Snow Glider увидел свет в 2002 году.

Плыви, крути, беги: как устроен триатлон

Плыви, крути, беги: как устроен триатлон

Для Евгения строительство этих аппаратов — вовсе не кустарное хобби. Каждый из них проходит полный цикл проектирования и производства, как заводские модели крупных фирм. Придумав идею новой машины, изобретатель готовит множество эскизных рисунков, а затем чертежей. Детально проработав конструкцию, Евгений приступает к компьютерному моделированию. Аппараты Чучина выглядят так, как будто они только что были сняты с полки магазина. Каждая модель практически готова к серийному производству.

Хорошо забытое старое

Евгений привез Snow Glider к нам в редакцию в виде четырех отдельных частей — моторного блока, двух гусениц и телескопического дышла. Такой комплект легко умещается в легковом автомобиле. Мы научились легко собирать аппарат вдвоем за 15 минут, а с разборкой запросто справляется один человек. В сборе машина весит порядка 40 кг.

В основе конструкции лежит стальная рама из труб прямоугольного сечения. Прямо внутри одной из труб располагается цепная главная передача. В движение аппарат приводит двигатель Honda мощностью 5,5л.с. Это один из самых распространенных силовых агрегатов, который устанавливается практически на что угодно — от газонокосилок до любительских картов. Четырехтактный низкооборотный мотор предельно надежен и прост в эксплуатации. В Snow Glider двигатель работает в паре с клиноременным вариатором.

Плыви, крути, беги: как устроен триатлон Катаясь на Snow Glider, чувствуешь себя первооткрывателем. Это настолько новый принцип движения, что правильной или неправильной техники катания в нем просто не существует.

Слово «гусеницы» мы употребили по отношению к Snow Glider весьма условно. Сначала Евгений хотел установить на машину резиновые траки от снегохода, но ради эксперимента решил испытать экзотический движитель Неждановского. Эти ажурные цепи с редкими поперечными грунтозацепами русский изобретатель Сергей Неждановский изобрел в 1913 году. Они не выполняют несущую функцию — ее берут на себя широкие лыжи, обеспечивающие низкое давление на грунт и, как следствие, способность машины не тонуть в глубоком рыхлом снегу. Снег, попавший под лыжу, не выдавливается наружу, как у обычных саней, а уплотняется, оказавшись зажатым между грунтозацепами. Эти небольшие плотные кубики снега создают надежную опору для движения вперед.

Евгений сам сделал цепи, прикрепив отрезки металлического профиля к длинным приводным ремням винтами. Ведущие колеса с зубьями для грунтозацепов выточены из высокомолекулярного полиэтилена. Изобретатель предусмотрел возможность быстрой замены цепей и точной регулировки их натяжения.

Будто крылья за спиной

Денек для покатушек мы выбрали нежаркий. Snow Glider два года простоял в гараже без движения, и теперь ему предстоял первый запуск при -15°С. Мы остановились неподалеку от бригады строителей, и они помогали нам собирать аппарат, греть промерзшую свечу, настраивать топливную систему. Когда двигатель наконец завелся, а я стал с решительным видом натягивать шлем, работяги выстроились в шеренгу неподалеку в ожидании шоу. А когда я стал «впрягаться» в аппарат, застегивая на себе ремень, их разобрал хохот. Ну ничего, через минуту они уже смотрели мне вслед с расстояния примерно в километр и наверняка жалели, что у них нет с собой лыж.

Плыви, крути, беги: как устроен триатлон 5,5-сильный мотор Honda разгоняет машину вместе с лыжником до скорости чуть больше 20 км/ч. Для горных лыж это, безусловно, мало. Зато благодаря клиноременному вариатору аппарат способен развивать внушительный крутящий момент. Лишь просмотрев фотографии, я узнал, что на старте «в полный газ» Snow Glider у меня за спиной вставал на дыбы! В будущем изобретатель не отрицает возможности установки на аппарат более мощного мотора.

Главное впечатление от Snow Glider — его присутствие почти не ощущается. У лыж хороший накат, они прекрасно едут по инерции, и аппарат лишь слегка подталкивает наездника в спину. После первого же поворота перестаешь задумываться об управлении аппаратом — он просто послушно едет за лыжником. Это настоящий горнолыжный спорт, не больше и не меньше. Вот чем хорош «задний привод» — это минимум управления и максимум катания.

Впрочем, есть и свои нюансы. Катаясь со Snow Glider по глубокому снегу, можно смелее уходить в заднюю стойку, не боясь потерять контроль и упасть: аппарат обеспечивает хорошую поддержку. Глайдер довольно резко стартует, а после того как вариатор заклинило и мы в процессе ремонта слегка изменили настройку, он стал просто выстреливать лыжника с места, схватываясь на оборотах, близких к максимальным. Широкая подставка не травмирует спину, поэтому через некоторое время я привык группироваться и стартовать в полный газ. Уже на фотографиях я увидел, что 40-кг гусеничная машина при этом встает на дыбы!

Гусеничный глайдер весьма радикально тормозит: стоит сбросить газ — и лыжник повисает на ремне. Торможение — это большая проблема колесных машин. Евгений пробовал оснащать аппараты механическими тормозами, однако при нажатии на рычаг пилот на роликах или лыжероллерах просто выезжал из-под упряжи и падал. А вот длинные горные лыжи дают достаточную опору в продольном направлении, чтобы с легкостью оставаться на ногах при сколь угодно динамичной езде.


Силовой агрегат

Плыви, крути, беги: как устроен триатлон Трансмиссия Snow Glider устроена подобно скутерной или снегоходной. Прямо на валу двигателя установлен ведущий шкив клиноременного вариатора, который по совместительству служит центробежным сцеплением. Далее посредством цепной главной передачи крутящий момент передается на ведущую ось движителя Неждановского. От настройки сцепления зависит, на каких оборотах двигателя аппарат будет начинать движение. Четырехтактный мотор Honda чрезвычайно прост в обслуживании, не требует добавления масла в бензин и надежно заводится даже в лютый мороз.

Единственный серьезный недостаток Snow Glider — это низкая скорость движения. Аппарат способен двигаться чуть быстрее 20 км/ч — это неплохо по меркам беговых лыж, но явно недостаточно для горных. Я бы предпочел двигаться с втрое большей скоростью — тогда начали бы по‑настоящему работать и лыжи, и я сам. «Поставить более мощный двигатель и развить 60 км/ч — не проблема, — говорит Евгений, — просто лично я не уверен в безопасности такого снаряда. Мы могли бы создавать модели разной мощности для лыжников с разным уровнем катания. В конце концов, пока что Snow Glider — это всего лишь концепт».

Плыви, крути, беги: как устроен триатлон

Хорошего понемножку

Катаясь на Snow Glider, я испытывал потрясающее чувство первопроходца. Это спортивный снаряд, у которого еще нет ни армии поклонников, ни сформировавшейся школы катания, ни культовых приемов и трюков, ни стилей, ни звезд. Это чистый лист, на нем невозможно кататься правильно или неправильно — можно только экспериментировать и смело следовать своему вкусу.

К сожалению, я недолго наслаждался этим приятным чувством: сказались два года перерыва, в течение которых глайдер ржавел в гараже. Когда я впервые съехал с дороги в чистое поле, на одном из камней скончалась первая цепь. Оказалось, что по укатанному снегу аппарат неплохо ездит и «на одной ноге». Вторая цепь порвалась, как только я освоил крутой поворот на скорости, — когда с усилием выставляешь лыжи буквально поперек движения и Snow Glider описывает дугу малого радиуса.

В общем, разбирать устройство пришлось с чувством острого недостатка катания. Пожалуй, это даже хорошо. Во‑первых, летом мы сможем протестировать колесный аппарат Чучина в сочетании с роликовыми коньками. Изобретатель обещает, что машина без гусениц будет гораздо быстрее снежной версии. А во-вторых, сейчас я все чаще задумываюсь о собственном глайдере, ведь Евгений планирует собирать свои аппараты под заказ.

Статья опубликована в журнале «Популярная механика» (№2, Февраль 2010).

как сделать своими руками модель на гусеницах и на колесах низкого давления с двигателем и мотором?

Интересно, что до восьмидесятых годов мотоблок называли пешеходным или малогабаритным трактором. Он является незаменимым универсальным средством, облегчающим труд садовода и огородника. Настолько универсальным, что умельцы придумали немало способов использования «железного коня», помимо обработки земли. Например, в качестве снегохода в зимнее время. Такой снегоход на базе мотоблока вполне возможно изготовить самостоятельно за несколько дней в гараже или на даче. Технические возможности самодельного снегохода не уступают аналогам, приобретенным в магазинах. Финансовая же экономия очевидна.

Что это такое?

Снегоход – это механическое транспортное средство. Наиболее известны небольшие по размеру модели, оснащенные лыжами-гусеницами и управляемые по принципу мотоциклетных. Однако на самом деле существует много разновидностей вездеходов на пневматике низкого давления и гусеничном ходу, аэросани. Мотоблоки также разделяют на колёсные и гусеничные. Сделать своими руками снегоход из мотоблока можно с любой ходовой частью, только при этом используются разные способы и материалы.

Самостоятельное изготовление

Рассмотрим поэтапно, как изготовить разные виды снегоходов своими руками.

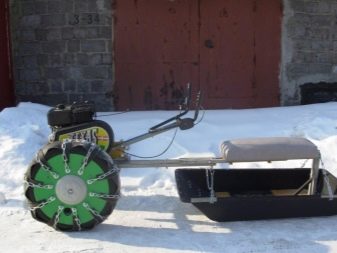

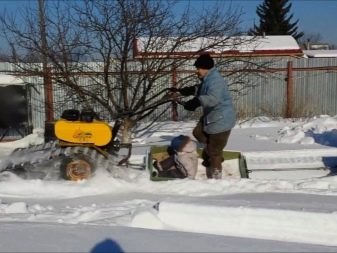

Снегоход из мотоблока на колесах

Для превращения мотоблока на колесах в снегоход понадобится взять:

  • железную соединяющую конструкцию-прицеп;
  • колеса для зимнего использования, способные преодолевать снежные преграды.

Неукоснительное условие всей задумки – прицеп должен быть жестко сцеплен с рамой снегохода. Металлический швеллер длиной около полуметра надо приварить параллельно оси снегохода. Для этого на краях швеллера сверлят два отверстия. Хомуты с отверстиями по краям дают дополнительное крепление и жёсткость конструкции. Они присоединяются к оси снегохода болтами с контргайкой, при помощи крестовины, приваренной к конструкции.

Это крепление станет стопором, фиксирующим прицеп, не позволяя ему смещаться под углом. Такой элемент хоть и снижает способность маневрировать на снегоходе, но делает его более устойчивым. Тем самым двухколесный механизм на одной оси легко переделать в устойчивое четырехколесное транспортное средство. При этом не понадобятся ни схем и чертежей, ни дополнительных затрат.

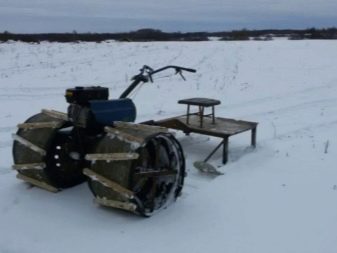

Снегокат с мотором потребует и правильного подбора колес. Самый простой вариант – приобрести их в торговой сети для зимнего назначения, но искать легкие пути не всегда целесообразно. Более экономным решением будет изготовить колеса самостоятельно. Бюджетный вариант – оснастить снегоходный модуль камерами, предназначенными для грузовиков. Спущенные камеры одевают на каждое колесо и закрепляют поверх цепи для езды по снегу и льду. Одной недостаточно, надо штук пять. Накаченная камера в облатке из цепей будет представлять собой эллипс с поверхностью, поделенной на сегменты, словно ромашка.

Другой вариант применения смекалки и экономии семейного бюджета, – использовать поверх камер металлические обручи. Они должны быть достаточно широкими, шире колес снегохода в два раза. Диаметр обруча должен соответствовать накаченным колесам мотоблока и прицепа. На внутренней стороне каждого обруча привариваются несколько металлических пластин. Толщину пластин необходимо сделать около 2-3 см. Спустив камеры, следует надеть на колеса снегохода обручи и снова накачать их. Накаченные камеры максимально прижмутся к металлическим кругам. Пластины наподобие грунтовых зацепов помогут усилить сцепление со снежной дорогой.

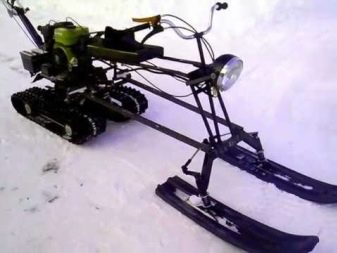

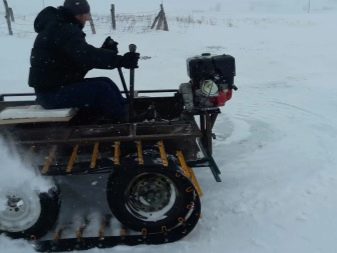

Снегоход из мотоблока на гусеницах

Мотоблок на гусеничном ходу преобразовать в снегоход немного сложнее, но возможно. Используя мотор мотоблока, можно сделать конструкцию с большой устойчивостью и проходимостью. Для этого монтируется рама и трансмиссия. Убедитесь, что мощности двигателя достаточно, потребуется мотоблок не меньше 6 лошадиных сил. Для изготовления снежного мотонарта с двигателем нужно использовать:

  • редуктор;
  • топливный бак;
  • рулевое управление;
  • центробежное сцепление.

Хорошо, если в домашних запасах есть гусеницы от других снегоходных машин. Если же нет, то не стоит опускать руки. Собрать гусеницы самостоятельно вполне реально, применяя подручные инструменты и материалы.

Далее необходимо определиться с местом установки двигателя: спереди или сзади. Постарайтесь сделать конструкцию максимально лёгкой, а подвеску лыжи – мягкой. Все это позволит добиться высокой проходимости по глубокому снегу. Принцип такой: внутри гусеницы при движении катятся по транспортной ленте 4 колеса. На гусеницах для усиления сцепления закрепляются специальные грунтовые зацепы. Гусеницы можно изготовить на свое усмотрение, но следует хорошенько продумать размеры.

Широкие или слишком длинные гусеницы будут неоправданно нагружать двигатель. Что, в свою очередь, усложнит управление снегоходом на гусеницах по снегу. Слишком маленькая гусеница не сможет удержать вес всей конструкции с водителем. Она станет неустойчивой и будет проваливаться в рыхлом и глубоком снегу. Для изготовления гусениц используются самые простые материалы: пластиковая или пластмассовая труба небольшого диаметра, колеса, подшипники.

Из трубы изготавливаются заготовки длиной 0,5 см, из которых получаются грунтовые зацепы. Они прикрепляются к ленте на одинаковом расстоянии друг от друга. Затем их при помощи болтов закрепляют в отверстиях на транспортной ленте. Раму делают, используя квадратные трубы или швеллер. Используйте рулевую тягу без шаровых наконечников, так как оси руля и лыж лежат в одной плоскости.

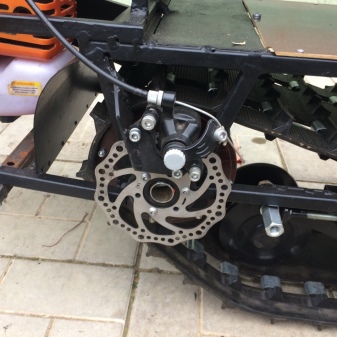

На передней части рамы закрепляются втулки для возможности поворота лыж. Их можно сделать из стальных муфт с патрубками и резьбой небольшого диаметра. Стойки лыж и рулевой тяги привариваются к патрубкам. Для управления снегоходом на лыжи крепятся уголки с металлическим подрезом, что позволит двигаться по льду или снежному насту.

Вес такого снегохода не больше 100 кг, а управлять средством очень просто. Поскольку мощность мотора невелика, то скорость не превышает 10-15 км/ч, поэтому тормоза не предусмотрены. Окончание движения происходит за счёт сброса оборотов двигателя или так называемого торможения двигателем.

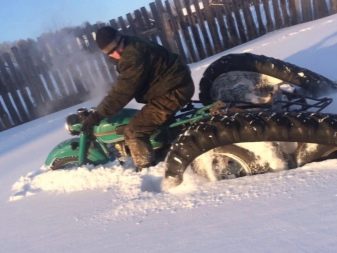

Снегоход из мотоблока на покрышках

Ещё один экономичный вариант изготовления дизельного снегохода из мотоблока и гусениц. Мотонарт на покрышках от трактора «МТЗ-80» или «Беларусь» способен легко двигаться по снегу. Такая конструкция оснащается двумя дополнительными колесами и отрезками металлической трубы. Рассмотрим преимущества такого снегохода:

  • экономичность – здесь используются дешёвые или бывшие в употреблении материалы: колеса от машины «ВАЗ», квадратная труба, тракторные покрышки, бывшие в употреблении;
  • возможность сделать машину в домашних условиях, используя сварочный аппарат, болгарку, дрель, нож;
  • высокая маневренность полученного снегохода, который обладает возможностью поворачивать, словно танк, на одном месте;
  • хорошая проходимость по глубокому и вязкому снегу;
  • активный тормоз правой или левой гусеницей.

Для того чтобы сделать гусеницы, нужны две покрышки от трактора, вполне подойдут б/у. С каждой покрышки электрическим лобзиком или просто наточенным ножом вырезаются боковые части. Из квадратной трубы и двух дополнительных колес изготавливается конструкция. Требуется надёжно зафиксировать мотоблок и конструкцию с колесами. Затем полученная из покрышки гусеница последовательно натягивается на передние, затем на задние колеса. Получается дизельный снегоход на гусеничном ходу, то есть на покрышках. Для того чтобы сделать его более комфортным, можно приладить небольшое сидение, которое не будет утяжелять конструкцию. Иначе преодолевать снежные просторы придется стоя.

Любители активного отдыха, охоты и рыбалки по достоинству оценят самодельный снегоход. Преимуществом этого невероятного устройства станет высокая проходимость при низкой цене.

Рекомендации по безопасному движению

Не стоит забывать, что любое транспортное средство, даже сделанное самостоятельно, требует внимания и осторожности. Нельзя переоценивать свои возможности и передвигаться в темноте или при плохих погодных условиях. Если видимость плохая, можно не заметить изменений рельефа земли, ямы, канав, засыпанных снегом. Малая устойчивость снегохода при наезде на какое-либо препятствие (камни, пни, металлические предметы) может привести к опрокидыванию, скинуть седока и/или придавить своей массой, нанести увечья, вплоть до гибели.

Требуется соблюдать осторожность при преодолении склонов и при заезде снегохода под какие-либо нависающие преграды: провисшие провода, растяжки, поваленные деревья. Удар придётся на грудь седока, поэтому при наличии спинки нанесение травм неизбежно. Необходимо помнить о возможных препятствиях на дорогах и серьезно относиться к технике безопасности.

О том, как сделать снегоход из мотоблока своими руками, смотрите в следующем видео.

7 самых безумных средств для передвижения по снегу

Самый надежный и проверенный способ способ передвигаться по снегу – это снегоход.

Некоторые люди решили пойти дальше и предложили свои безумные машины для зимней езды. Мы отобрали семь лучших экземпляров, о существовании которых ты вряд ли догадывался.



Skibob

© Helmut Plohberger

Автор проекта: Stalmach/Brenter
Тип: велосипед с лыжами
Мощность: мускульная сила человека
Цена: от 1200 евро
Наш рейтинг крутизны: 7 из 10

По сути, это велосипед с лыжами вместо колес. Сейчас он настолько популярен, что существует даже Чемпионат мира по скибобу. Концепция этого транспортного средства была разработана еще в далеком 1949-м, но на мировой рынок скибоб попал около 10 лет назад. Для поворотов райдер использует две короткие лыжки, закрепленные на ботинках.








Ripsaw EV2

© Howe & Howe

Автор проекта: Howe&Howe Technologies
Тип: танк
Мощность: 600 л.с.
Цена: от 270 000 евро
Наш рейтинг крутизны: 10 из 10

Изначально эта махина была спроектирована для военных как быстрый танк с высокой проходимостью. Позже Ripsaw EV2 стал доступен каждому, кто готов расстаться с крупной суммой денег. Почти четырехтонную машину приводит в движение 6,6-литровый дизельный двигатель. Ripsaw EV2 способен брать подъемы с углом наклона 75°, его максимальная скорость – 104 км/ч вне зависимости от покрытия.








TH!NK Frost

Автор проекта: Андерс Глосли
Тип: гусеничный концепт
Мощность: неизвестна
Цена: неизвестная
Наш рейтинг крутизны: 10 из 10

TH!NK Frost спроектирован студентом для одной из норвежских электромобильных компаний. Его кузов напоминает покрывшийся трещинами ледник, треугольные гусеницы заменяют колеса. Крутящий момент от электродвигателя передается на все четыре оси. Застрять в снегах на таком авто нереально, разве что сядет батарея.






Mountain Horse

© Timbersled.com

Автор проекта: Timbersled
Тип: мотоцикл на гусеницах
Мощность: зависит от модели мотоцикла
Цена: от 4850 евро (стоимость кита)
Наш рейтинг крутизны: 8 из 10

Этот кит (лыжа спереди, гусеничный привод сзади) превращает обычный мотоцикл в снежный, позволяя райдерам мчаться по склонам со скоростью до 100 км/ч. Таким байком гораздо легче маневрировать, чем снегоходом. За пять лет продаж компания Timbersled нашла тысячи поклонников и даже создала новый вид спорта.








Snowbird 6

© icechallenger.com

Автор проекта: Стив Брукс и Грэм Стэдфорд
Тип: винтоприводная машина Архимеда
Мощность: неизвестна
Цена: неизвестна
Наш рейтинг крутизны: 6 из 10

Винтоприводные машины были впервые разработаны в 1960-х русским Космическим агентством для доставки в цивилизацию космонавтов в случае их приземления в снегах Сибири. Конкретно Snowbird 6 создали для пересечения Берингово моря. Во время этого путешествия, которое состоялось в 2002 году, ему предстояло плавать в воде, карабкаться по айсбергам и ехать по снегу. И все это при средней температуре в -40 ºC.






Snow Crawler

© Michal Bonikowski

Автор проекта: Михал Бониковски, Mindsailors
Тип: снегоход
Мощность: неизвестна
Цена: неизвестна
Наш рейтинг крутизны: 10 из 10

Snow Crawler – это эволюция снегоходов. У него есть кабина, электрический двигатель, а сам аппарат выглядит так, будто на нем должен передвигаться Джеймс Бонд. Пока это всего лишь концепт, но он просто обязан появиться в серийном производстве.








Snow Glider

© Roman Subar

Автор проекта: Вацлав Захрадка
Тип: аэросани
Мощность: зависит от размеров винта
Цена: от 8000 евро
Наш рейтинг крутизны: 7 из 10

Машина сконструирована отцом и сыном Захрадками. Несмотря на свой незамысловатый вид, Snow Glider может развивать скорость до 120 км/ч. Разработчики пытаются внедрить свои аэросани в скиджоринг – зимний спорт, в котором лыжник едет за тянущим его собаками, конем либо чем-то моторизированным вроде снегохода.



Подписывайтесь на Квибл в Viber и Telegram, чтобы быть в курсе самых интересных событий.

10 снегоходов, на которые вы бы не сели

На заре снегоходостроения количество разнообразных мелкосерийных и самопальных моделей могло сравниться с количеством таковых среди автомобилей начала прошлого века. Сегодня даже не всегда понятно, как можно было на некоторых из них ездить

Westendorf, 1936 г.

Мичиганец Фред Вестендорф построил эту практически «консервную банку» в 1936 году, чтобы ездить на зимнюю рыбалку. Внутри стоял 1,5-сильный мотор Briggs&Stratton, но он был настолько слаб, что изобретателю пришлось его растачивать. Привод же осуществлялся на спрятанное сзади подпружиненное колесо: давишь на подножки — колесо опускается на поверхность — машинка едет вперед.

Polaris Sno-Traveler Model C-10, 1957 г.

Свой первый снегоход компания Polaris построила в 1956 году. Изначальная инженерная концепция выглядела как стальная гондола, бороздящая снег или плывущая поверх него. Чтобы снегоход не вяз в снегу, его оборудовали двумя деревянными лыжами. Сзади установили домкрат, с помощью которого можно было приподнять аппарат, если он-таки засел в глубоком снегу. Мотор выдавал мощность 9,6 л. с.

Bonham Spartan, 1963 г.

«Машина тысячи вариантов использования» — сани с пропеллером Spartan 660 от базировавшейся в штате Юта компании Bonham. К «Спартану» выпускался набор для переобувки в колеса и езды круглый год. 6-сильный мотор сопрягался с трехступенчатой КП: две «скорости» для движения вперед, одна назад. К аппарату можно было прикупить легкий тент.

Fox Trac Ice Cycle Model 130, 1964 г.

Этот забавный агрегат с тремя лыжами и приводом от зубчатого колеса был оборудован моторчиком мощностью 3 л. с. и влезал в багажник тогдашних автомобилей. «Снежный трицикл» мог ездить по снегу глубиной 13 см, а также по льду.

Hus-Ski Model 200, 1964 г.

Канадский Hus-Ski, чье название созвучно названию породы ездовых собак хаски, и был видом мотособаки, созданной для лесорубов, которым требовалось добираться до делянок и возить оттуда бревна. Особенность Hus-Ski — отделенные от моторного отсека сани с сиденьем. Модель выпускалась со 148-ми и 247-кубовым мотором JLO.

Stanaback, 1967 г.

Инженер из Мичигана Кен Станабек построил всего два одинаковых снегохода с двумя гусеницами, но совсем без лыж. Из них сохранился только один экземпляр с мотором 400 см3, двойным сцеплением и тормозным механизмом на ведущей оси. Аппарат мог поворачивать на 180°практически на месте.

Ski Lark, 1970 г.

Компания Larkin Aircraft Company of Freedom из Калифорнии выпускала миниснегоход Ski Lark в течение пяти лет. Он весил всего 48 кг и был оборудован 4-сильным моторчиком. Компания производила и еще более компактную модель Wee Lark с 3-сильным 92-кубовым мотором, а потом с 5-сильным 133-кубовым. Этот микроснегоход весил всего 37 кг и мог разгоняться до 19 км/ч.

Sno Coupe, 1971 г.

Innovar Corporation из Миннесоты выпускала эти машины с 1970 по 1973 год. В линейке было три модели: Executive с прозрачной крышей, Ranger и Sportster без крыши. Использовались два варианта двигателя: 372-кубовый JLO мощностью 23 л. с. или 488-кубовый Polaris Fuji мощностью 32 л. с. Предлагались три цвета кузова: красный, золотой с металлическими «хлопьями» и синий. Шасси и ходовую компания позаимствовала у Polaris Voyager. Sno Coupe позиционировался как первый снегоход с посадкой side-by-side со множеством передовых «фишек»: задним ходом, электростартером, печкой, закрытыми фарами, большим багажником, двойными задними фонарями и спортивным по тем временам дизайном.

Mercury Twin Track, 1974 г.

Этот прототип создали для гонок по снегу. На тестовых полигонах Висконсина болиды с двумя гусеницами показывали значительно лучшие результаты, чем одногусеничные гоночные машины. Однако строительством прототипа дело и закончилось, т. ч. данный экземпляр так никогда и не участвовал в соревнованиях.

SnowHawk, 2001 г.

Не все эксперименты остались в 70-х — изредка появляются и в XXI веке оригинальные модели снегоходов, например, спортивный снаряд SnowHawk от канадской компании AD Boivin. Это аппарат с одной гусеницей и одной лыжей, по сути — сноубайк, т. е. с мотоциклетной компоновкой и мотоциклетной же управляемостью. Снегоход в разное время выпускался с мотором Rotax 500, 600, 800 и 900 «кубиков», а также в вариантах с 60-ти и 120-кубовым двигателем для юных спортсменов. Но из-за специфичности применения и большого веса SnowHawk не стал массовым и сегодня уступил место настоящим сноубайкам — кроссовым мотоциклам, «переобутым» в гусеницу и лыжу для катания по снегу.

Хочу получать самые интересные статьи

Самодельные лыжи для снегохода своими руками

Как известно, существует множество способов разработки самодельных лыж для снегохода. Собственно говоря, лыжа включает в себя основание, амортизирующий элемент, вилку, стержень, ножки звена и сошки для вилки. В некоторых конструкциях для прочности доваривают усилитель и соответственно конек.

Самодельные лыжи можно изготовить из пластиковых накладок. Поэтому, в специализированном магазине покупают расширители, которые крепятся к шасси снегохода за счет самодельного крепления. Например, можно легко сделать самодельный снегоход небольших размеров с пластиковыми лыжами. Почему небольших размеров? – такой снегоход будет весить не много, а значит, нагрузка на лыжи будет минимальная. Эти чудо «машины» представляют собою двигателя с советских мопедов на раме, где вмонтировано сиденье.

Металлические лыжи куда сложнее изготовить и тем более реализовать на снегоходе. Для разработки металлических лыж понадобится:

  • Краска.

  • Болты и саморезы для закрепления всех элементов.

  • Гидравлическая труба.

  • Металлическая труба диаметром 6 мм.

  • Труба из полиэтилена диаметром 85 мм.

Параметры будущей лыжни: длина – 1000 мм; ширина-25 мм. Эти лыжи идеально подойдут как для небольших снегоходов, так и большой техники вроде утилитарных снегоходов. Масса одной лыжни будет достигать около 7 кг. Перед началом основных работ, крайне важно задать форму лыжам. Для этого используют трафарет из картона. Вырезают непосредственно форму, создают изгиб впереди лыжи. Угол изгиба делается на усмотрение будущего владельца этих лыж. Если переборщить с загибом, то лыжня будет не скользить по снегу, а собирать его и тем самым будет происходить торможение техники. Чтобы лыжи не согнулись при первом контакте с камнем или пеньком, по краям приваривается труба. Так называемое ребро жесткости усилит конструкцию. На изгибе труба должна быть приварена строго по контуру. Далее создаем площадку для амортизационной системы. Её монтаж осуществляется болтами к лыжам. Соединение площадки с носовой частью самодельных лыж осуществляется благодаря гидравлической трубе. Таким образом, верхняя составляющая лыжни выполнена.

Нижняя часть будет создаваться с конька. Для этого выполняем крепёж гидравлической трубы в четырех точках. Перед окончательным закреплением, трубу необходимо сжать. После этого выполняем крепеж полиэтиленовой трубы с помощью саморезов. Чтобы труба идеально ложилась на металлическую основу, ее нужно расправить. Для этого будет достаточным её разрезать. Хорошей альтернативой полиэтиленовой трубе может послужить труба из полипропилена. Их применяют при прокладке канализации. Правда, канализационные трубы боятся низких температур. Завершающим этапом является покраска самодельных лыж.

Заводские или самодельные лыжи для снегохода?

Опытные пилоты снегоходов не рекомендует изобретать велосипед, в один голос твердят отдавать предпочтение заводским вариантам. Только в случае недостатка денежных средств или невозможности отыскать определенную модель лыж, нужно разрабатывать свой «вариант» лыж для снегохода. Не нужно быть специалистом, чтобы понимать одну простую вещь – заводские лыжи изготовлены специально для снегохода, разрабатываются опытными инженерами и проходят не одно испытание, которые подтверждают качество конечного изделия. Тем более если снегоход у вас не из дешевых, то лучше в случае поломки стандартных, купить такую же модель лыж в специализированном магазине. Например, не составит труда приобрести лыжи на снегоход «Динго». Но, в конечном итоге выбор за каждым индивидуальный – приобретать в магазине или разрабатывать самодельные лыжи.

Видеоинструкция
