Вертикальный мангал для приготовления пищевых продуктов на биотопливе (варианты)

Заявленная группа изобретений относится к бытовым устройствам для быстрого, качественного и безопасного для здоровья приготовления пищевых продуктов в различных условиях на открытом воздухе, в кафе, в ресторане, на природе, передвижной точке питания.

Из уровня техники известны мангалы, в которых для тепловой обработки продуктов применяются дрова или угли, имеют горизонтально стоящую конструкцию. Приготовление продукта происходит по классической схеме: снизу тлеющий уголь, сверху шампура с продуктами приготовления.

Недостатками данных конструкций мангалов являются сложности поддержания режима обжарки, то есть, приходится периодически гасить пламя на углях, вследствие попадания на раскаленные угли жира от продукта, появляются канцерогены. Происходит подгорание приготовляемого продукта, что в свою очередь не дает возможность равномерно обжарить приготовляемый продукт.

Известны мангалы, имеющие вертикальную конструкцию.

Из патента на полезную модель РФ №75922 от 21.01.2008 известна электрическая шашлычная, у которой шампура с продуктами приготовления расположены вертикально.

Недостатком данного устройства является отсутствие в продуктах приготовления (в шашлыке) общепринятых вкусовых качеств, например запаха дыма. Невозможно использовать данное устройство в полевых условиях.

Из патента на полезную модель РФ №108938 от 10.10.2011 известно устройство для тепловой обработки продуктов, содержащее основание, перфорированный с отверстиями бункер для загрузки топлива, нижний и верхний диски с расположенными по диаметру отверстиями и пазами для установки и вращения шампуров вокруг своей оси. Причем перфорированный нагревательный бункер имеет вертикальную цилиндрическую конструкцию, вертикальную установку шампуров и электрический редуктор.

Недостатками данного устройства являются низкий коэффициент использования тепла сгорания топлива вследствие выделения большей его части в атмосферу, что в свою очередь ведет к существенному увеличению времени тепловой обработки продукта, неравномерность прогрева, недостаточно высокий уровень пожарной безопасности.

Компоновка данного устройства исключает возможность ручного вращения шампуров в отсутствие электрического редуктора, т.к. не исключена возможность ожога от восходящего жара раскаленных углей.

Из патента на полезную модель РФ №121715 от 10.11.2012 известен мангал закрытого типа, содержащий корпус, в котором осуществляется тепловая обработка продукта, топки для загрузки и сгорания топлива, крышки, имеющей центральное отверстие, в которое вставлена вытяжная труба и отверстия для шампуров.

Недостатками данного устройства являются, отсутствие в шашлыке общепринятого запаха дыма, в связи с отсутствием прямого воздействия на приготовляемый продукт раскаленных углей. Топливо поджигают, после его воспламенения происходит нагрев стенок топки, которая (стенка) в свою очередь передает тепло продукту. Отсутствие визуального контроля приготовления продукта, так как данное устройство имеет закрытую конструкцию, а как следствие, отсутствие творческого участия. В сущности, повторяется конструкция традиционного самовара, где вместо нагреваемой воды, вертикально вставлены шампуры.

Техническим результатом заявленной группы изобретений является создание простых конструкций и удобных в эксплуатациях вертикальных мангалов, обеспечивающих высокое качество приготовления пищевых продуктов, преимущественно шашлыка, люля-кебаб на биотопливе (в основном на древесных углях). Данные качественные показатели достигаются за счет равномерной тепловой обработки и отсутствия появления полиароматических углеводородов-канцерогенов, вызывающих образование в организме человека раковых клеток. Заявляемые конструкции вертикальных мангалов являются полуоткрытыми, что позволяет визуально следить за процессом приготовления продукта и принимать в этом процессе непосредственно участие, т.к. традиционно приготовление шашлыка это творческий процесс.

Основным назначением мангалов является приготовление шашлыка. Представленные конструкции мангалов предполагают ручное вращение каждого шампура, что привносит в процессе приготовления элемент творчества, занимает внимание в течение всего цикла приготовления шашлыка, что исключает брак и благодаря чему достигаются высокие вкусовые качества шашлыка и равномерная обжарка.

Технический результат достигается за счет того, что вертикальный мангал (вариант 1) состоит из цельнометаллического конусообразного корпуса, установленного на плоскую площадку, являющуюся дном, по центру которого установлен сетчатый металлический конусообразный короб для загрузки в него топлива. Дно имеет отверстие по центру и воздуховод. Отверстие дна содержит металлическую мелкоячеистую сетку. Короб имеет форму конуса, расширяющегося от его основания вверх. По периметру днища, между центральным коробом и началом конуса корпуса имеются отверстия для установки в них жала шампуров, а также имеются отверстия большого диаметра для стока жира и сока приготавливаемого в процессе его жарки продукта. В верхней части конусообразного корпуса имеется бортик с пазами для фиксации в них шампуров. Конструкция вертикального мангала имеет опоры. Кроме того, отверстия под жала шампуров в дне и пазы для фиксации шампуров на бортике выполнены таким образом, что при фиксации в них шампура с готовящимся продуктом находятся в пространстве между сетчатым коробом с продуктами горения и корпусом и расположены параллельно линии боковой поверхности короба, или под небольшим наклоном к ней.

Технический результат достигается за счет того, что вертикальный мангал (вариант 2) состоит из сборно-разборного металлического конусообразного корпуса, установленного на плоскую площадку, являющуюся дном, по центру которого установлен сетчатый металлический короб для загрузки в него топлива. Дно имеет отверстие по центру и воздуховод. Отверстие дна содержит металлическую мелкоячеистую сетку. Короб имеет форму конуса, расширяющегося от его основания вверх. По периметру днища, между центральным коробом и началом конуса корпуса имеются отверстия для установки в них жала шампуров, а также имеются отверстия большого диаметра для стока жира и сока приготавливаемого в процессе его жарки продукта. В верхней части конусообразного корпуса имеется бортик с пазами для фиксации в них шампуров. Конструкция вертикального мангала имеет опоры. Кроме того, отверстия под жала шампуров в дне и пазы для фиксации шампуров на бортике выполнены таким образом, что при фиксации в них шампуры с готовящимся продуктом находятся в пространстве между сетчатым коробом с продуктами горения и корпусом и расположены параллельно линии боковой поверхности короба, или под небольшим наклоном к ней.

Конструкция заявляемого вертикального мангала в 2-х вариантах иллюстрируется фиг. 1, где

1 — Металлический конусообразный корпус

2 — Сетчатый металлический конусообразный короб

3 — Дно

4 — Воздуховод

5 — Отверстия для установки в них жала шампуров

6 — Бортик

7 — Пазы

8 — Шампур

9 — Опоры

Вертикальный мангал для приготовления пищевых продуктов на биотопливе (древесном угле, древесных брусках, палок, щепы и т.д.) состоит из металлического конусообразного корпуса (1), установленного на плоскую площадку, являющуюся дном (3), внутрь корпуса (1) установлен сетчатый (перфорированный) металлический конусообразный короб (2) для загрузки в него топлива (древесного угля, древесных брусков и т.д.). Короб (2) имеет форму конуса, расширяющегося от его основания вверх. Данная форма упрощает закладку древесного угля и его добавления в процессе приготовления продукта и позволяет добиться равномерности температуры в зоне приготовления продукта.

Между центральным коробом (2) и стенками корпуса образуется изотермическая зона. Короб опирается на дно (3), имеющее отверстие по центру и воздуховод (4) для создания воздушной тяги. Отверстие закрывается металлической мелкоячеистой сеткой, для предотвращения выпадения из конусообразного короба топлива. По периметру днища (3), между центральным коробом и началом конуса корпуса (1) имеются отверстия (5) для установки в них жала шампуров, а также имеются отверстия большого диаметра (не показано) для стока жира и сока приготовляемого в процессе его жарки продукта. В верхней части конусообразного корпуса (1) имеется бортик (6) с пазами (7) для фиксации в них жала шампуров. При небольших размерах вертикального мангала в нем могут одновременно находиться 24 шампура. Вертикальный мангал установлен на опорах (9). Шампуры (8) с готовящимся продуктом находятся в пространстве между сетчатым (перфорированным) конусообразным коробом (2) с продуктами горения и корпусом (1) и расположены параллельно линии боковой поверхности сетчатого (перфорированного) конусообразного короба (2) или под небольшим наклоном к ней.
При этом жар от заложенного в короб (2) топлива напрямую воздействует на приготавливаемый продукт. Кроме того, наклон шампуров выводит их верхнюю часть из зоны термического воздействия, что даже восходящий жар не опасен при вращении шампуров вручную. Металлический конусообразный корпус может быть как цельнометаллический, так сборно-разборный. Также металлический корпус может быть выполнен квадратным, многогранным, круглым конфигурациями (формами). Цельнометаллический корпус собирается методом сварки из отдельных элементов, а разборный корпус собирается с помощью металлических угольников и крепежных элементов.

В заявленных вертикальных мангалах процесс приготовления шашлыка приближен к традиционным, с дымком. Продукты готовятся на углях, но сок и жир от продукта на угли и раскаленные его жаром не попадает, а шампуры расположены параллельно линии боковой поверхности короба с углем или под небольшим наклоном к ней.



Edelweiss Group :: Вертикальный мангал Эдельвейс Pro

Вертикальный мангал Эдельвейс Pro

Плоская упаковка. Быстрая сборка. Удобное использование.

Специальная конструкция мангала предусматривает изготовление всех частей из листового металла. Все детали компактно укладываются в плоскую упаковку. Для сборки мангала понадобится 4-5 минут. Для установки шампуров используются держатели с проточками, плоские шампуры легко вращаются и фиксируются. Для решеток предусмотрены дополнительные кронштейны с крючками.

Быстрый розжиг. Непрерывный процесс готовки. Горячая вода.

Все модели мангалов предусматривают вентиляционные отверстия, мангал спроектирован таким образом, чтобы создавалась тяга воздуха. Уголь разгорается мгновенно, уже через 5 минут можно приступать к готовке. В процессе готовки уголь можно добавлять в топку сверху, для этого не нужно убирать мясо с мангала. Расход топлива минимальный. Сверху можно установить емкость с водой для разогрева или кипячения.

Здоровая еда. Разная степень прожарки. Чистая решетка.

Мясо находится с боку от источника жара, поэтому оно не горит, а масло и жир стекают в специальный бак из нержавейки не попадая на угли, процесс приготовления можно не контролировать, изначально установив мясо на необходимом расстоянии. Для этого предусмотрено 3 положения для решеток и 5 положений для шампуров. После приготовления решетки и шампуры можно только протереть, они остаются чистыми.

Профессиональный уровень. Ветрозащита. Ускоренная готовка.

Экран устанавливается на специальные кронштейны и защищает от ветра. Мясо готовится в 2 раза быстрее, расход угля уменьшается. Процесс приготовления удобнее и проще.

  • разборная конструкция на 2 решетки или 10 шампуров
  • для компании 6-10 человек
  • вес 50,0 кг
  • размер упаковки 500 х 365 х 65 мм, 570 х 320 х 50 мм, 435 х 405 х 35 мм
  • габариты в собранном виде: (высота) 720 х (глубина) 460 х (ширина) 640 мм
  • рекомендуем для дачи и загородных домов
  • материал: сталь, 5,0 мм
  • цвет: черный (огнеупорная краска)

Цена вертикального мангала

  • Версия ЭДЕЛЬВЕЙС PRO (2020 года) — 25 000 руб/шт (АКЦИЯ до 31. 05.21)
  • для оптовых покупателей действуют скидки — от 10 до 20%
  • Остаток на складе — Версия ЭДЕЛЬВЕЙС PRO — 6шт
  • Заказ можно отправить на почту: [email protected]
  • Отправляем в регионы транспортными компаниями ПЭК и Деловые Линии
  • для ТК необходимы данные получателя: ФИО, номер и серия паспорта, конт. тел
  • Срок изготовления 2-3 недели, в зависимости от загрузки производства
  • на сайте есть видео инструкция по сборке

Конструкция запатентована

  • Патент на полезную модель №187241
  • Приоритет полезной модели 22 апреля 2018г
  • Авторы: Васильев С. А. / Чирков П.И.

Вертикальный мангал — Производство навесного оборудования на тракторы

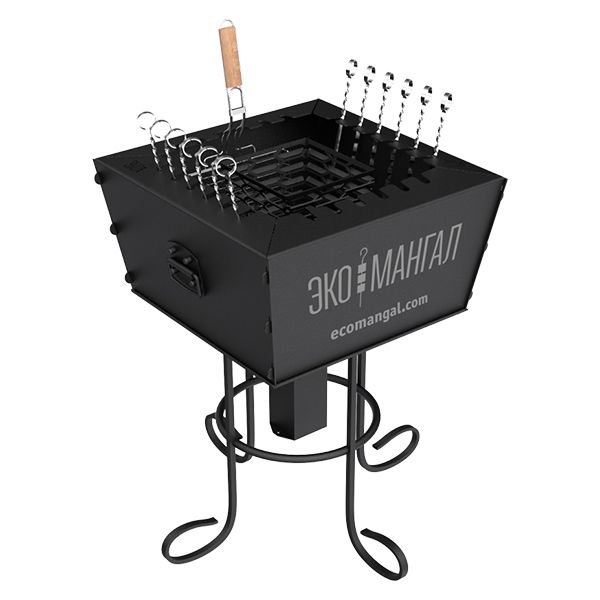

Разборный вертикальный мангал для шашлыка со съемной корзиной

Собираясь на шашлыки, можно купить недорогой традиционный мангал, но задумывались ли вы, что приготовленный на таком мангале или барбекю шашлык не совсем полезен для здоровья человека? Более разумно выбрать вертикальный, в котором предусмотрено горизонтальное расположение шампуров сбоку от жаровни, что позволяет избежать попадания дыма на мясо, а значит, максимально снизить количество канцерогенов в готовом шашлыке!



Готовим шашлык без канцерогенов!

Один из самых вредных и широко распространенных канцерогенов – бензапирен. Именно он образуется при сгорании жира, капающего на раскаленные угли с сочного шашлыка, который готовится на традиционном мангале. Дым оседает на поверхности мяса, повышает допустимое содержание канцерогенов в десятки раз. Употребление подобных продуктов негативно сказывается на здоровье человека.

Вертикальный мангал обеспечивает безопасное приготовление шашлыка благодаря иному принципу расположения шампуров. Мясо размещается в стороне от углей. Дым не проникает в эту часть мангала, и концентрация вредных веществ в приготовленном блюде снижается до минимального уровня!



Получаем сочное мясо!

Шашлык быстро запекается и получается очень вкусным. Мясной сок с верхних шампуров капает на нижние, и если во время приготовления несколько раз поменять вертела местами, то вы  получите равномерно прожаренное сочное мясо.

Уникальная конструкция – съемная корзина!

Мы разработали новую конструкцию вертикального мангала. Модель не имеет аналогов, выполнена из прочного и долговечного металла, рассчитанного на высокие температуры. Отличительная особенность – съёмная корзина (жаровня). Благодаря деревянным ручкам по бокам корзины ее можно вытащить вместе с прогоревшими углями, не боясь обжечься. Это облегчит и ускорит очистку мангала. Конструкцию легко разбирать и перевозить.



Быстро и экономично!



Вам нет необходимости ждать, пока прогорят дрова в корзине. Как только дрова или угли разгорятся, можно сразу выкладывать шампура. Для обычной порции достаточно нескольких поленьев. Шашлык можно готовить сразу, как нагреется решётка корзины, не заботясь об открытом огне, т.к. дым от него не будет попадать на мясо.



Экологично!

Чтобы разжечь дрова или угли в мангале, не потребуется применение химических жидкостей для розжига. Благодаря вертикальному сетчатому строению корзины  в ней создается эффект тяги, как в кружке (стартере), и даже топливные брикеты разгораются за считанные минуты.

Мангал вертикальный разборный

Виды и конструкции

Существуют 2 вида вертикальных мангалов – стационарный и переносной. Более распространенный и компактный вариант – разборный. Он состоит из боковых стенок, решетки, закрывающей топливо и поддона для жира

Обратите внимание на то, что в такой конструкции придется часто переворачивать шампуры, чтобы мясо и другие продукты равномерно приготовились со всех сторон

Если вы планируете сделать экспериментальный мангал своими руками – используйте конструкцию открытого типа без внешнего корпуса. Каждый мужчина может попробовать соорудить функциональную шашлычницу своими руками либо усовершенствовать конструкцию по своему усмотрению. Минимальное количество сварных швов сделает изготовление мангала из стали простой задачей даже для неопытных мастеров. Стационарный вариант представляет собой конструкцию, спаянную с монолитной поверхностью.

Внутри мангала есть закрывающаяся сетка для топлива, снизу располагаются воздуховод и отверстия для шампуров. Боковины стационарного устройства являются монолитными, чтобы горячий воздух задерживался внутри как можно дольше. Это способствует равномерному и быстрому приготовлению продуктов. В таких больших стационарных мангалах можно поместить до 30 шампуров, что намного больше, чем в классической горизонтальной конструкции.

Вертикальный мангал имеет сверх-надежную конструкцию. Основание сделано из прочных кованых элементов, что придает устойчивость конструкции. В изготовлении нагревательного узла используется трехмиллиметровая сталь, остальные детали имеют, как правило, толщину 2 мм. Дополнительная гальваническая обработка мангала значительно увеличивает срок его службы.

По сути, конструкция вертикального мангала напоминает собой принцип действия самовара. Только вместо воды воздействию высокой температуры здесь подвергаются продукты. Есть и электрические аналоги такой шашлычницы, например, электрогриль или агрегат для приготовления шаурмы. Только вертела для мяса здесь находятся в центральной части, а не по краям, как у вертикального мангала.

Конструктивные особенности электрического мангала

Идею автоматического вращения шампуров начали обсуждать народные умельцы на форумах примерно 8–10 лет тому назад. Параллельно стали появляться видео, демонстрирующие различного рода конструкции мангалов с электрическим приводом. Подобные мобильные шашлычницы запускали в производство еще в советское время, но они были маломощны и требовали усовершенствования, так и не получив особого спроса со стороны покупателей.

Массовый интерес к электромангалу стал проявляться сравнительно недавно – несколько лет тому назад. Стандартный технически усовершенствованный мангал оборудован:

  1. Электрическим двигателем 12 вольт, с блоком питания или без.
  2. Приводом, позволяющим одновременно вращать все находящиеся на мангале шампуры.

Основные характеристики походного изделия

Создание практичного решения для выездной кухни позволит с удовольствием отдыхать на природе с семьей и друзьями. Популярные чугунные разборные модели уступают самодельным по многим параметрам. Уникальный мангал складной обладает рядом достоинств, обусловленных особенностями его конструкции. В их число входят:

  • компактность размеров, удобство хранения и перевозки;
  • небольшой вес;
  • поддержание оптимального значения температуры за счет хорошего доступа воздуха;
  • устойчивость, возможность установки на любой поверхности;
  • предназначенная для комфортного использования высота;
  • простота эксплуатации и легкость очистки;
  • высокая температура плавления материала;
  • прочность изделия и долгий срок службы;
  • разнообразие вариантов изготовления раскладной конструкции;
  • оригинальный внешний вид;
  • дешевизна и доступность.

Продуманный самодельный мангал способен превратиться в настоящий гриль-комплекс. Дополнительная установка нержавеющей решетки расширит возможности изделия до отличного барбекю. Промышленный мангал чугунный имеет больший вес и меньшую функциональность.

Что представляет собой мангал вертикального типа

Качественное покрытие с использованием специальной краски термоустойчивого типа делает внешний вид вертикальных мангалов привлекательным. Они идеально вписываются в дизайн ландшафта садового участка. Благодаря таким жаровням можно готовить вкусный шашлык с овощами весь год.

Расположение шампуров на устройствах вертикального типа является похожим. Они сосредотачиваются не над самим источником тепла, а по бокам от него. Сделать мангал можно в форме колодца, куда следует укладывать дрова либо угли.

С боковых сторон конструкция немного отклонена, там есть специальные крепления под шампуры.Внутри ее располагаются решетчатые перегородки, защищающие продукты от соприкосновения с топливом. Над самим устройством имеется вспомогательная решетка, позволяющая приготовить дополнительное блюдо. К примеру, на нее устанавливается казанок небольших размеров либо мясо для барбекю.

Приобрести конструкции вертикальных мангалов в современных магазинах можно нескольких видов. Каждый из них имеет свои размеры и форму

Если обратить внимание на общую схему устройства, то она является похожей для всех видов

Мангал представляет собой разборный короб, устанавливаемый на плоскую площадку, служащую дном. Внутри короба есть сетка, то есть решетка, задача которой состоит в том, чтобы можно было выполнить закладку топлива. В центре дна есть отверстие, имеющее мелкоячеистую сетку.

Конструкция вертикального мангала имеет воздуховод. Между коробом и началом корпуса устройства предусматриваются отверстия под шампуры. Верхняя часть жаровни имеет специальные пазы, нужные для того, чтобы шампур мог быть прочно укреплен. При монтаже они располагаются под углом и повторяют форму самого мангала. Поскольку мясо располагается между корпусом конструкции, а также источником тепла, то поступающий горячий воздух не может быстро выходить из мангала. Это позволяет равномерно готовить блюда.

Пожарная безопасность

Для успешного приготовления шашлыка и сохранения праздничного настроения соблюдайте простые правила пожарной безопасности:

  • присматривайте за мангалом, особенно переносным — так будет легче справиться с нештатной ситуацией;
  • средства пожаротушения (огнетушитель, песок или вода) должны быть под рукой;
  • устанавливайте мангал на специально оборудованной каменистой поверхности подальше от построек — на расстоянии минимум 5 метров;
  • уберите подальше мусор и воспламеняющиеся предметы — пожар от искр или опрокинутого мангала гарантированно испортит даже самое прекрасное настроение.

На видео показан правильный розжиг такого мангала

Проект модели

Перед тем как приступить к изготовлению мангала необходимо определиться из какого материала будет выполнено данное изделие. Опытные мастера предлагают сделать дополнительную систему защиты от климатических условий.

Здесь не рекомендуется использовать сквозные конструкции, которые будут постоянно продуваться ветром в процессе готовки. Мелкие частицы пепла будут быстро оседать на поверхности шашлыка.

Уютная беседка с мангалом на даче добавляет частичку тепла и уюта в процессе дружеских посиделок. Здесь также можно спрятаться от дождя, ветра и палящего солнца. Частично открытая веранда или терраса идеально подходит для решения данной проблемы.

Более опытные мастера, предпочитают сложные инструкции мангалов. Здесь помимо шашлыка можно печь хлеб, готовить пищу и многое другое. Стандартные параметры таких сооружений составляют:

  • высота 1,5м;
  • ширина 1,6 м;
  • глубина печи составляет от 0,6 до 0,8 м.

Сделать мангал из кирпича своими руками достаточно просто. Первоначальным этапом будет составление подробного проекта. Далее приступаем к обустройству нулевого основания. Размер фундамента должен соответствовать габаритам сооружения.

Если зона костра будет располагаться на улице, то здесь не рекомендуется делать сложных конструкций. Оптимальным решением будут параметры 0,5 х 0,8 м. Здесь можно расположить от 5 до 10 шампуров с мясом.

Отличительные характеристики вертикальных мангалов

Обычный мангал для шашлыка или барбекюшница уже давно стали популярными, поэтому удивить кого-либо такими устройствами невозможно. Вертикальная конструкция стала применяться сравнительно недавно, но она успела вызвать большой интерес у потребителей. Основным ее отличием от традиционного мангала является расположение шампуров с каждого из боков жаровни, а не на самом верху.

Мангал вертикальный представляет собой универсальную модель жаровни, позволяющую быстро прожаривать мясо. Продукты не контактируют с дымом, поэтому можно приготовить безопасное для здоровья мясное или овощное блюдо, которое будет отличаться превосходным вкусом. На вертикальной жаровне одновременно можно приготовить несколько продуктов за короткий промежуток времени.

Устройство обладает видоизмененной конструкцией, поэтому металлический короб в середине оснащен конусообразной сеткой для растапливания дров или углей. Боковые пластины конструкции оборудованы прорезями, в которые необходимо вставить шампуры вниз острым концом. Если даже площадь мангала не слишком большая, то она позволяет разместить до 24 шампуров.

https://youtube.com/watch?v=VTxgqKGqzZ0

Поскольку оборудование для приготовления пищи имеет прорези, проделанные с каждого боку, то форма всей конструкции является квадратной. Достоинств у такого устройства, позволяющего приготовить мясо, много:

  1. Безопасность.
  2. Экологичность.
  3. Компактность.
  4. Удобство транспортировки.

Чтобы исключить попадание канцерогенов из дыма в блюдо, мясо следует располагать не над самими углями, а по бокам от емкости для них

Это очень важно для тех людей, которые придерживаются здорового питания. При этом появляется возможность приготовить много мяса за один раз

За счет расположения шампуров с каждой стороны их количество может быть резко увеличено.

Наличие нескольких зон нагрева позволяет готовить различные продукты, начиная с овощей и заканчивая мясом. Благодаря компактности устройство удобно транспортировать. Поскольку угли уложены в сетку, риск получения ожога в процессе приготовления еды минимизируется.

Сетка, которая располагается внутри конструкции, зачастую обладает большими ячейками, в результате чего зола опадает вниз. Это исключает проблемы, связанные с уходом за устройством. Весь жир стекает на специальный поддон.

Виды

На данный момент существует два вида описываемой шашлычницы:

первый представляет собой конструкцию стоящую на плоском днище. Внутри располагается сетка для топлива, снизу которой в корпусе оставляется специальное отверстие для высыпания золы, которое также служит воздуховодом. Внизу делаются отверстия для установки прутов, а вверху пазы для их фиксации. Боковины корпуса монолитные, благодаря этому горячий воздух быстро не уходит, что способствует скорейшему и равномерному приготовлению мяса. К тому же нет нужды постоянно вертеть шампуры, добиваясь равномерности жарки мяса. Обычно это стационарные мангалы большого размера, в среднем в них можно поместить одновременно более двух десятков шампуров, что в разы больше при использовании горизонтального мангала;


Стационарная конструкция

второй вид намного компактен и является разборным, что особо выгодно в поездках. Состоит из нескольких деталей – боковых стенок, на которые идет сталь в 2 мм с прорезями для шампуров, и сетки для топлива (2 решетки) прикрепляемой по центру перпендикулярно основным стенкам. И завершает конструкцию поддон, который здесь одновременно служит золоприемником, для удаления последней поддон достаточно вынуть и вытряхнуть. А раз здесь стенки не имеют монолитности, что требует регулярного проворачивания шампуров с нанизанным на них мясом, иначе блюдо может подгореть с одной стороны, и быть сырым с другой. Шампуры в этом случае расположены сбоку от жаровни в горизонтальном порядке. В качестве альтернативы можно рассмотреть и создания вертикального дачного мангала из газового баллона.

Определяемся с размерами идеального мангала своими руками

Если решено изготовить конструкцию своими руками, стоит отказаться от стандартов и стать обладателем мангала с идеальными размерами. Такое изделие будет более удобно в эксплуатации и прослужит длительное время. Предлагаем разобраться, как найти оптимальные параметры.

Индивидуальный подход – лучшее решение ФОТО: pechiexpert.ru

Какая должна быть высота и длина мангала: рекомендуемые значения

О том, какая должна быть высота мангала, стоит задуматься заранее. Данный параметр выбирается индивидуально. Она не должна быть низкой или высокой, чтобы не испытывать в процессе приготовления шашлыков дискомфорта. Именно поэтому данный параметр выбирается с учётом роста человека, который будет им чаще всего пользоваться. В среднем, высота мангала для шашлыка должна быть 75–125 см.

Высота зависит от ряда параметров ФОТО: info.sibnet.ru

Длину выбирают с учётом количества одновременно приготавливаемых шашлыков. Если одновременно будет использоваться 6 шампуров, достаточно 60 см. Если же одновременно будет готовиться 10 шашлыков, то длину увеличивают до 1 м.

Длину выбирают с учётом количества приготавливаемых шашлыков ФОТО: dieta.spb.ru

Статья по теме:

Ширина и глубина

Ширину выбирают с учётом длины шампуров, которыми планируют пользоваться. Обычно их длина составляет 45–50 см при рабочей 30–35 см. С учётом этого, глубина мангала для шашлыка должна быть максимум 40 см. Увеличение поперечных размеров приведет к неправильному расходу вырабатываемого тепла.

Глубина обычно составляет около 15–20 см. При проработке чертежа мангала для шашлыка из железа, размеры выбирают с учётом того, чтобы можно было сформировать слой углей толщиной 5–10 см. При этом, между мясом и слоем угля должно быть около 8 см. Если планируется использовать дрова, глубину делают немного больше. В этом случае, для обеспечения оптимального теплового воздействия, толщина формируемого слоя углей должна быть намного больше.

Глубина не более 20 см ФОТО: a.d-cd.net

Толщина стенок

Это достаточно важный параметр, влияющий на долговечность изготавливаемой конструкции. При этом стоит учитывать мобильность устройства для жарки. Для стационарной модели стоит выбрать листы толщиной до 8 мм. Если же конструкцию планируется периодически переносить с одного места на другое, правильным размером мангала станет толщина до 4 мм, так как такое изделие будет весить намного меньше.

Чем толще металл, тем лучше ФОТО: a.d-cd.net

Правильная высота ножек для мангала: способ определения

Высоту ножек для мангала определяют с учётом роста главного исполнителя блюда. Чтобы найти суммарную высоту надо согнуть руку в локте и измерить расстояние от локтя до земли. Требуемый параметр в этом случае будет равен разности между найденным значением и высотой конструкции в целом.

Высота ножек зависит от роста владельца ФОТО: cs2.livemaster.ru

Расстояние между шампурами на мангале: выбираем оптимальное

Чтобы в процессе приготовления блюда можно было с лёгкостью перевернуть шампур, стоит особенно тщательно выбрать расстояние между шампурами на мангале. Его выбирают минимум 5 см. Для удобства пользования делают специальные прорези.

Между прорезями минимум 5 см ФОТО: oleor.ru

Покраска готового мангала

Для того чтобы защитить переносной мангал от воздействия коррозии и природных факторов, его обычно красят. Ранее красящие вещества не использовали, да и вообще пытались не применять химию, так как в процессе горения дров или угля краска начинала облезать, издавала неприятный запах, мясо впитывало в себя опасные канцерогенные вещества.

На сегодняшний день производители могут предложить краски, использование которых будет безопасно. Единственной проблемой для них может стать высокая температура внутри мангала. Даже наиболее стойкое покрытие может попросту не выдержать высоких температур, сгореть и осыпаться.

Если говорить о жаростойких красках, которые существуют на сегодняшний день, то они включают в себя различные варианты.

Термостойкие порошковые краски, которые отлично подойдут для покрытия самодельных мангалов. Но технология их применения непроста, так как требуется обжиг при очень высоких температурах.

Эмали на основе керамогранита. Такие краски выдерживают температуру до + 600 градусов по Цельсию.

Кроме того, есть возможность осуществить оксидирование металла, которое также известно, как воронение. Этот процесс довольно сложен, но при большом желании его можно провести даже кустарным способом в домашних условиях. Для этого коробка мангала должна быть обработана при помощи 5-процентной серной кислоты. После этого конструкцию необходимо прокипятить в густом растворе щелочного мыла в течение полутора часов.

Альтернатива – оставить мангал в растворе натрия на два часа. После таких процедур металл просто покроется черным антипригарным покрытием, которое будет отличной защитой от появления коррозии

Однако такой способ довольно небезопасен, так как обращаться с серной кислотой следует осторожно

Назначение

Мангал делают из разъемных деталей, которые разбираются и собираются заново. Основная задача — легкая транспортировка, как в пределах участка, так и, например, в лес за городом.

Какие конструкции бывают?

  1. Самый простой вид. Представляет собой металлические стойки, соединенные попарно буквой П, которые устанавливаются над костром и служат опорой для раскладки шампуров;
  2. Самый распространенный тип. Металлический корпус складывается из пяти листов (4 стенки и дно), ножки вставляются в пазы или прикручиваются;
  3. Самая оригинальная разновидность. Имеет форму чемоданчика с ручкой. В кейсе из металла хранятся все элементы мангала и шампура, что очень удобно. Делают модели с колесиками, если у чемодана большей вес.

Материал изготовления:

  1. Чугун. Делает конструкцию прочной, но тяжелой, а также подверженной коррозии.
  2. Сталь. Переносные мангалы из нержавейки наиболее массовые. Не требуют особых условий хранения, устойчивы к температурным перепадам, легковесны. Последний фактор обусловлен небольшой толщиной стали от 0,5 до 3 мм, что отрицательно сказывается на долговечности мангала.

По конструктивным особенностям мангалы бывают:

  • Разборные прямоугольной формы, собираются с помощью крепежей, в перфорационных отверстиях или пазах.
  • Складные имеют Х-образную форму. Их механизм подобен тому, что используется в походных стульчиках. Пример такого мангала на фото. Их второе название – трансформеры.

Как определиться с размерами

Прежде, чем создавать какие-либо вещи, в том числе и мангал, требуется определиться с их размерами.

Для этого рисуется чертеж мангала, в котором все они будут прописаны. Этот же шаг поможет вам определиться с внешним видом и функциональными особенностями предмета.

Ширина короба определяется в зависимости от того, какой будет длинна ваших шампуров и от нее отнимают 8-10 см.

Обычно, если в наборе есть большие и маленькие шампура, то короб делается под самые крупные, а потом добавляются планки для мелких. В среднем же стандартная ширина не менее 30 см.

Длину короба определяет то количество шампуров и дополнительных деталей, которое вы хотите разместить одновременно на мангале.

В глубину любая конструкция идет в пределах 20-25 см. Ну, а высота ножек, как уже упоминалось, может быть того параметра, который удобнее вам, среднее — 80-120 см. Такими и будут размеры стандартных мангалов.

Преимущества перед традиционной жаровней

Тем, кто сомневается, стоит ли менять привычный горизонтальный мангал на принципиально новую конструкцию, рекомендуем ознакомиться с достоинствами вертикальной жаровни:

  1. Экологичность. Мясо размещается в стороне от огня и углей, поэтому дым на него не попадает. Концентрация канцерогенных веществ в готовом продукте снижается в тысячи раз по сравнению с шашлыком, приготовленным традиционным образом. Эффективность при этом не снижается, даже если не заполнять углем всю высоту внутреннего колодца — тепло от дыма и нагретого кожуха тщательно прожаривает мясо.
  2. Вместительность. Возможность приготовления большого количества еды одновременно. Шампуры располагают не с одной стороны мангала, как в привычном варианте, а с двух или даже четырех. В крупногабаритном изделии умещается до 7 кг продуктов.
  3. Универсальность. Одновременно можно жарить мясо, рыбу и овощи, расположив их с разных сторон мангала.
  4. Конструкционная продуманность. Зазубрины на удерживающих шампуры пластинах позволяют передвигать мясо поближе и подальше от огня, Таким образом, блюдо прожаривается равномерно и отличается насыщенным вкусом.
  5. Безопасность. Поскольку угли отделены от мяса защитными решетками, риск воспламенения расположенных поблизости предметов сведен к нулю.

Кроме всего прочего, жаровней попросту удобно пользоваться. Зола собирается в специальную емкость, а жир с мяса стекает в поддон, поэтому чистка вертикального мангала не займет много времени.

Если правильно подобрать материалы и соблюсти технологию изготовления, изделие получится надежным и прослужит долго даже при регулярной эксплуатации.

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

  • Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
  • Небольшая болгарка.
  • Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

  • Производится разметка имеющегося листа металла.
  • Вырезаются необходимые детали конструкции.
  • Проделываются крепежные пазы.
  • Изделие собирается в единое целое.
  • Если есть желание, то мангал можно покрасить любым жаропрочным составом.
  • Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

  • Минимальные затраты на изготовление.
  • Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
  • Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
  • Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
  • Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
  • На сборку и разборку мангала требуется предельный минимум времени.
  • Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
  • Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Список источников

  • tytmaster.ru
  • besedkibest.ru
  • villadacha.ru
  • stroy-podskazka.ru
  • homius.ru
  • domolist.ru
  • omangale.ru
  • gidpopechkam.ru
  • edaTuristu.ru
  • dachadesign.ru
  • 4fermer.com

Поделитесь с друзьями!

Мангал вертикальный своими руками: чертежи, фото, видео

Слесарное дело /27-июл,2018,23;53 / 24829
Если взять жаровню вертикального типа и рассмотреть все возможные ее модели, то окажется, что их все объединяет одна особенность конструкции. В этих мангалах одинаково располагаются шампуры – а именно не над жаром, а по бокам. Обычно такие мангалы выполнены в форме колодца, на дно которого нужно поместить дрова или угли. Это мангал с несколько отклоненными боковыми сторонами, с размещенными на них креплениями для шампуров. С внутренней стороны этой конструкции находятся перегородки в виде решетки.

По информации всемирной организации здравоохранения жир, который попадает с мяса на угли, является причиной возникновения канцерогенного вещества бензипрен – то есть вещества, которое может вызвать такое заболевание как рак. При этом канцерогены не остаются на углях, а с дымом подымается вверх, попадает на еду и в воздух.

Один инженер-механик нашел способ, который позволяет предотвратить скопление бензипрена на мясе. Мангал этого изобретателя, в котором шашлыки располагаются вертикально, называется “мангал эко”.

Мангал вертикальный отличается целым рядом неоспоримых преимуществ:
• на нем можно готовить экологически безопасную еду – мясо сосредоточено в стороне от углей, поэтому на него дым не попадает; в итоге готовое блюдо отличается концентрацией вредных веществ, меньшей в 1000 раз, в сравнении с обычными мангалами;
• вертикальный мангал позволяет готовить больше еды за один раз;
• благодаря такой конструкции можно получить блюда из прожаренного мяса, рыбы, овощей;
• на пластинах, которые удерживают шампуры, можно сделать зазубрины – это даст возможность перемещать мясо дальше от огня или ближе к нему;
• такой мангал отличается безопасностью – его решетки предотвращают возможность получения ожогов или возгорания предметов, которые находятся поблизости.

Как устроен закрытый мангал



Конструкция закрытого мангала чаще всего делается из листов металла, нержавеющей стали. Производители заводских топливных устройств признают нержавейку как лучший материал из-за ее износостойкости и устойчивости к перепадам температур.
Рекомендуется заранее приготовить чертежи мангала – ориентируясь на них, вы не ошибетесь с размерами и верно рассчитаете пропорции. Каждую из сторон внешнего короба лучше вырезать в виде трапеции, используя стальные листы толщиной 2–4 мм. Умельцы с опытом советуют делать мангал из листов 3-5 мм.

Основной корпус вверху расширяется и внизу сужается, за счет чего можно быстро закладывать и вынимать шампуры, и удобно наблюдать за жаркой. Также такая конструкция позволяет экономить топливо при достаточном количестве жара. Листы следует сваривать под небольшим углом – порядка 75°.


Чтобы удерживать шампуры, в верхней части мангала по периметру короба привариваются 4 горизонтально расположенные планки. Другой вариант – загнутые стенки с резьбой по краям. В этом случае получится мангал с углублениями, в которые можно помесить стержни шампуров с расстоянием один от другого примерно 6 см. Отверстия можно проделать более глубокими, в этом случае мясо можно будет отодвинуть от углей дальше к стенкам или наоборот – придвинуть ближе.

Сооружение короба – это первый этап работы. Второй этап – создание ящика для топлива. Для изготовления этого ящика используется сетка, она располагается в мангале по центру. Сетка не должна быть со слишком большими ячейками, чтобы из нее не выпадали угли. Также стека не должна быть слишком мелкой – в этом случае увеличится время приготовления и затруднится вентиляция.

Топливник должен по высоте соответствовать коробу. Пропорции одинаковы, но размер – вдвое меньше, чтобы расстояние от стенок внутреннего короба до внешнего кожуха составляло примерно 20 см. Обычный мангал, как считается, должен в лучшем случае обеспечивать высоту от углей до мяса на уровне 12–15 см. Мангал вертикальный своими руками также отвечает этим требованиям. В днище топливного ящика в центральной части делаем отверстия – для вентиляции.


Важно! Ножки мангала нужно делать с учетом роста того, кто будет заниматься готовкой еды – этому человеку должно быть удобно закладывать в мангал топливо.

Открытая конструкция


Вертикальный мангал без внешнего корпуса обычно делается с разборной конструкцией, чтобы его можно было брать с собой на отдых на природе. Он выполнен в виде того же центрального короба из сетки, однако по бокам в нем один над другим размещены зубчатые выступы, на которые привычно горизонтально кладутся шампура.

В этом случае пища получается экологичной, поскольку источник тепла находится сбоку, но не под продуктами. Существует односторонний и двухсторонний мангал такого типа. Здесь нужно чаще переворачивать шампура, чтобы мясо не подгорело с одной стороны.



Заключение


Мангал вертикальный своими руками изготовить легко даже для неопытных сварщиков – для такой конструкции нужно минимум деталей и сварных швов. При этом каждый может взять за основу вышеописанные варианты вертикального мангала и сделать их строение более совершенным по своему усмотрению.

ВЕРТИКАЛЬНЫЙ УГОЛЬНЫЙ МАНГАЛ. «Vulkan» РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Габаритные размеры, см 152,5х48х102 Размеры топки, см 67х39х14,5 Материал топки сталь толщиной 3 мм Вес 36,4 кг

МАНГАЛ МАН 303 Габаритные размеры, см 152,5х48х102 Размеры топки, см 67х39х14,5 Материал топки сталь толщиной 3 мм Вес 36,4 кг ОГЛАВЛЕНИЕ Назначение…3 Комплект поставки…3 Сборка мангала…4 Требования

Подробнее

Мангал разборный «Теплодар»

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Мангал разборный «Теплодар» Подробное изучение настоящей инструкции до монтажа изделия является ОБЯЗАТЕЛЬНЫМ! ОТДЫХ НА ПРИРОДЕ? НУЖНА МОБИЛЬНАЯ БАНЯ «АЛТАЙ»! ЛЕГКИЙ ПАР БЫСТРЫЙ

Подробнее

Мангалы Серия моделей Партикс

Мангалы Серия моделей Партикс На подставке с полкой 500 730 500 AIR 730 AIR 500 S 730 S 500 AIR S 730 AIR S Мангалы сборно-разборные с усиленными стенками с поддувалом и зольными ящиками (в версии AIR)

Подробнее

Печь «казан-мангал» «BUHARA»

Печь «казан-мангал» «BUHARA» ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Перед использованием печи «казан мангал» ВНИМАТЕЛЬНО изучите данное руководство! ОГЛАВЛЕНИЕ Назначение… 2 Конструкция и технические

Подробнее

Твистер Лайт Дровяной мангал

2010 2017 Все права защищены. Твистер Лайт Дровяной мангал Центр информации для потребителей: ООО «ТМФ» Юридический адрес: 630024, Россия, г. Новосибирск, ул. Ватутина, 99 Отдел оптовых продаж: +7 383

Подробнее

Мангалы Серия моделей Крафтикс

Мангалы Серия моделей Крафтикс Крафтикс Эдель Крафтикс Блэк Мангалы с подъёмной жаровней с заслонками поддувала с тепловым кожухом Руководство по эксплуатации Благодарим за покупку мангала серии Крафтикс

Подробнее

МЯСА, ПТИЦЫ, РЫБЫ И ОВОЩЕЙ

БАРБЕКЮ с механизмом регулировки ДЛЯ МЯСА, ПТИЦЫ, РЫБЫ И ОВОЩЕЙ 41 x 41 3 Арт. 5111-18 БАРБЕКЮ с механизмом регулировки Арт. 5111-18 Барбекю Существует большое разнообразие моделей барбекю. Как правило,

Подробнее

ПЕЧЬ ЖАРОВАЯ МОДЕЛЬ BQ

ПЕЧЬ ЖАРОВАЯ МОДЕЛЬ BQ Паспорт ТУ У 29.5-23286565-001:2007 2013 г. 1. Общие указания 1.1 При покупке печи жаровой, убедитесь в наличии отметки о дате продажи и штампа продавца в данном руководстве. 1.2

Подробнее

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ МОДЕЛЬ GOGARDEN BLAZER 47 (арт. 50123) Угольный гриль Только для использования вне помещений! Внимание! Будьте осторожны при сборке, устройство имеет острые детали Сделано в

Подробнее

Печь дачная универсальная BUHARA — U

Печь дачная универсальная BUHARA — U ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Перед использованием печи ВНИМАТЕЛЬНО изучите данное руководство! Инструкция по монтажу и эксплуатации предназначена для изучения

Подробнее

Угольный гриль-мангал ПАСПОРТ

Угольный гриль-мангал ПАСПОРТ г. Ярославль 1. Назначение изделия Угольный гриль-мангал предназначен для приготовления различных видов пищи: мяса, рыбы, овощей и других продуктов исключительно с использованием

Подробнее

ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Стационарный барбекю-гриль Sunday РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ * *подробное изучение руководства является обязательным Рис. 1 2 Противопожарные требования и требования безопасной эксплуатации

Подробнее

Руководство по эксплуатации Гриль-центра

Руководство по эксплуатации Гриль-центра Поздравляем Вас с правильным выбором! Соблюдение указаний данного руководства по эксплуатации является обязательным, гарантирует безопасность, отличное качество

Подробнее

ОЧАГИ САДОВЫЕ «KOSTЁR»

ОЧАГИ САДОВЫЕ «KOSTЁR» Инструкция по монтажу и эксплуатации Модификации очагов «KOSTЁR»: «KOSTЁR-КУБ», «KOSTЁR-ЧАША», «ОЧАГ-МАНГАЛ» Внимательно прочтите инструкцию до установки и использования очага! Сохраните

Подробнее

Газовый паяльник для выжигания

Газовый паяльник для выжигания Инструкция по эксплуатации Внимание! Перед использованием паяльника ознакомьтесь с данной инструкцией! E-mail: [email protected] Тел: 7(495) 565-36-44 www.tempstamp.ru

Подробнее

ЧУГУННАЯ ОТОПИТЕЛЬНАЯ ПЕЧЬ

0001 ЧУГУННАЯ ОТОПИТЕЛЬНАЯ ПЕЧЬ ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ Россия, Москва УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! ПОЗДРАВЛЯЕМ ВАС С УДАЧНЫМ ВЫБОРОМ! Инструкция по монтажу и эксплуатации предназначена для изучения

Подробнее

ДЕТСКАЯ РЕГУЛИРУЕМАЯ ПАРТА

ДЕТСКАЯ РЕГУЛИРУЕМАЯ ПАРТА (длина*ширина*высота): 1150 х 510 х 760-634 см Допустимая нагрузка: 100 кг Масса парты: 16,700 кг Габариты упаковки (длина*ширина*высота): 1270 х 520 х 95 см Деревянные элементы

Подробнее

I. Основные параметры и размеры

Отраслевой стандарт ОСТ 22-1643-85 «Мусоросборники и контейнеры металлические для бытового мусора и пищевых отходов. Общие технические условия» (утв. приказом Минстройдормаша СССР от 29 августа 1985 г.

Подробнее

ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС KAMPFER

ООО «Кемпфер» ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС KAMPFER Swedish (wall) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДСК-Swedish (wall) г. Москва рисунок 1 2 Настоящее руководство служит для ознакомления с правилами сборки, безопасной

Подробнее

ПЕЧЬ ОТОПИТЕЛЬНАЯ ДРОВЯНАЯ «ДАЧНИК»

СИБЭНЕРГОТЕРМ ПЕЧЬ ОТОПИТЕЛЬНАЯ ДРОВЯНАЯ «ДАЧНИК» Руководство по монтажу и эксплуатации. Паспорт. 2012 г. СОДЕРЖАНИЕ 1. ОБЩАЯ ИНФОРМАЦИЯ.. 3 2. ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИМЕНЯЕМЫХ МАТЕРИАЛОВ. 3 3. ТЕХНИЧЕСКИЕ

Подробнее

Паспорт Емкости в обрешетке

Паспорт Емкости в обрешетке Назначение Емкости с обрешеткой (далее Емкости) предназначены для хранения воды, пищевых продуктов (без ограничений), агрессивных сред (например, дизтоплива), различных масел

Подробнее

Дровяная печь для пиццы «7 пицц» ПАСПОРТ

Дровяная печь для пиццы «7 пицц» ПАСПОРТ Наши продукты спроектированы для удобного использования. Для получения максимальных преимуществ использования устройства и гарантии безопасности очень важно прочесть

Подробнее

Инструкция по монтажу и эксплуатации

Инструкция по монтажу и эксплуатации ВНИМАНИЕ! БЕЗ ИЗУЧЕНИЯ ДАННОГО РУКОВОДСТВА УСТАНАВЛИВАТЬ И ЭКСПЛУАТИРОВАТЬ ПЕЧЬ-КАМИН: «Бранденбург» ЗАПРЕЩЕНО! Техническое описание и инструкция по монтажу и эксплуатации

Подробнее

Гриль электрический. М001,М002,М002 new, М003,М004. Руководство по эксплуатации

Гриль электрический М001,М002,М002 new, М003,М004 Руководство по эксплуатации 1. Назначение. Электрический гриль М001,М002,М002 new, М003,М004, (в дальнейшем гриль) предназначен для приготовления горячих

Подробнее

Инструкция по монтажу и эксплуатации

Инструкция по монтажу и эксплуатации ВНИМАНИЕ! БЕЗ ИЗУЧЕНИЯ ДАННОГО РУКОВОДСТВА УСТАНАВЛИВАТЬ И ЭКСПЛУАТИРОВАТЬ ТОПКУ-КАМИН: «Бранденбург» ЗАПРЕЩЕНО! Техническое описание и инструкция по монтажу и эксплуатации

Подробнее

ТЕХНИЧЕСКИЙ ПАСПОРТ стеллажа серии СТМ

ТЕХНИЧЕСКИЙ ПАСПОРТ стеллажа серии СТМ Оглавление Назначение ИЗДЕЛИЯ….1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОМПЛЕКТНОСТЬ….1 ДОПУСТИМЫЕ НАГРУЗКИ НА ОТДЕЛЬНО СТОЯЩИЙ СТЕЛЛАЖ СТМ….1 МАКСИМАЛЬНО ДОПУСТИМАЯ

Подробнее

ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС KAMPFER

ООО «Кемпфер» ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС KAMPFER Helena Maxi (wall) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДСК-Helena Maxi (wall) г. Москва рисунок 1 (тренажер Posture 2 условно не показан) 2 Настоящее руководство

Подробнее

Турник. Romana

Турник Romana 04.14.00 Паспорт Romana 04.14.00 ПС ЗАО «ЗАВОД ИГРОВОГО СПОРТИВНОГО ОБОРУДОВАНИЯ» 4807, Россия, Чувашская Республика, г. Чебоксары, Монтажный проезд, 6б тел./факс (85) -1, (8800) 50-06-69

Подробнее

Набор мебели для прихожей Пикассо Т3

Правила эксплуатации и ухода за мебелью. 1. Мебель должна храниться и эксплуатироваться в закрытых отапливаемых помещениях при температуре не ниже +С и не выше +0С и относительной влажности воздуха от

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

БИОКАМИНЫ PLANIKA БИООЧАГ A-02 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Инструкция I0167, издание 00 от 02.07.2008 г. СОДЕРЖАНИЕ 1. Описание изделия a. Общие характеристики 2 b. Компания Planika и окружающая среда 2 c.

Подробнее

Паспорт. Торфяной туалет Rostok Экопром

Паспорт Торфяной туалет Rostok Экопром Описание и назначение Торфяной туалет «Rostok» — удобный в эксплуатации торфяной компостирующий туалет, не требующий подключения к источникам водоснабжения и электричества,

Подробнее

Набор мебели для прихожей Пикассо Т2

Правила эксплуатации и ухода за мебелью.. Мебель должна храниться и эксплуатироваться в закрытых отапливаемых помещениях при температуре не ниже +С и не выше +0С и относительной влажности воздуха от 5

Подробнее

Спортивное оборудование. Romana

Спортивное оборудование Romana 204.12.00 Паспорт Romana 204.12.00 ПС ЗАО «ЗАВОД ИГРОВОГО СПОРТИВНОГО ОБОРУДОВАНИЯ» 428037, Россия, Чувашская Республика, г. Чебоксары, Монтажный проезд, 6б тел./факс (8352)

Подробнее

5. Указание по эксплуатации.

5. Указание по эксплуатации. 5.1 Вышка допускается в эксплуатацию только после окончание ее монтажа, но не ранее сдачи ее по акту лицу, назначенному для приемки главным инженером. 5.2 При приемке установленной

Подробнее

УПС Страница не найдена — Флюгер 56

Выберите из списка:

  • Бузулук
  • Оренбург
  • Уфа
  • Орск
  • Казань
  • Москва
  • Новосибирск
  • Самара
  • Санкт-Петербург
  • Екатеринбург

Не нашли свой город?

Осуществляем доставку по всей России

Вертикальные препарирования или препарирования без плеча в современном протезировании

Онлайн-курс непрерывного образования для самообучения (CE)

Вертикальные препарирования или препарирования без плеч в современном протезировании

Кредиты на непрерывное образование:
1 CEU (подразделение непрерывного образования)

Докладчики курса:
Карло Поджио, DDS, MSD, PhD

Дата добавления:
05.01.2015

Описание курса:

Препарирование зуба без определенной финишной линии называют по-разному, например, с режущей кромкой, кромкой пера или без плеча.С небольшими различиями между собой, все эти типы препарирования могут быть определены как «вертикальные», а не «горизонтальные» (выступы, фаски), и с момента внедрения металлокерамики от них почти отказались, за некоторыми исключениями (например: периодонтологически пораженные. абатменты). С биологической точки зрения сохранение максимального количества здоровой структуры зуба, как это делается при вертикальном препарировании, также может предложить более консервативную альтернативу дизайну горизонтального края в других клинических условиях, таких как зубы после эндодонтического лечения, жизнеспособные зубы у молодых людей, зубы, пораженные кариесом в шейной трети.Вертикальные края коронок из диоксида циркония были протестированы in vitro, и были опубликованы клинические отчеты. Переоценка возможных преимуществ и недостатков конструкции вертикального препарирования в современном протезировании будет представлена ​​в свете недавно опубликованной литературы.

Целей обучения:

  • 1. Определить геометрические и биологические характеристики вертикальных препаратов по сравнению с горизонтальными.
  • 2. Проанализировать текущую литературу in vitro о диоксиде циркония и вертикальных препаратах.
  • 3. Оценить имеющиеся клинические данные о диоксиде циркония и вертикальных препаратах.

Модули курсов непрерывного образования

1 Вертикальные препарирования или препарирования без плеча в современном протезировании.
Препарирование зубов без определенной финишной линии называют по-разному, например, с острием ножа, краем пера или без плеча.С небольшими различиями между собой, все эти типы препарирования могут быть определены как «вертикальные», а не «горизонтальные» (выступы, фаски), и с момента внедрения металлокерамики от них почти отказались, за некоторыми исключениями (например: периодонтологически пораженные. абатменты). С биологической точки зрения сохранение максимального количества здоровой структуры зуба, как это делается при вертикальном препарировании, также может предложить более консервативную альтернативу дизайну горизонтального края в других клинических условиях, таких как зубы после эндодонтического лечения, жизнеспособные зубы у молодых людей, зубы, пораженные кариесом в шейной трети.Вертикальные края коронок из диоксида циркония были протестированы in vitro, и были опубликованы клинические отчеты. Переоценка возможных преимуществ и недостатков конструкции вертикального препарирования в современном протезировании будет представлена ​​в свете недавно опубликованной литературы.

Нужна помощь?

Если у вас есть какие-либо вопросы относительно материала этого курса или технические трудности, пожалуйста, свяжитесь с нами.

Электронная почта DentalXP

Телефон: (678) 872-7710

Важно

Для просмотра этого онлайн-видео, лекции или курса вы должны быть премиум-участником Dental XP. Если вы уже являетесь премиум-участником, нажмите здесь, чтобы войти в систему и посмотреть это видео сейчас.

Чтобы стать премиум-участником DentalXP, нужно всего несколько минут.Став участником, вы получите неограниченный доступ к более чем 650 видео по диагностике и планированию лечения, лекциям, курсам, статьям и стоматологическим публикациям.

Кроме того, у вас будет доступ к:

  • Большие скидки на живые курсы, спонсируемые и / или проводимые DentalXP
  • Неограниченный доступ к CEU через наши онлайн-курсы без дополнительной оплаты
  • Неограниченный доступ к нашей диагностике и лечению премиум-класса видео по планированию и лекции
Получите все, что DentalXP может предложить, с нашим премиум-членством!

Архив товаров для горизонтальных и вертикальных воздушных завес

Все Accutemp (14) Адмирал Крафт (6) Американский Металлкрафт (52) Якорь (10) Атоса (6) Барная горничная / Glass Pro (2) Беллеко (1) Блоджетт Комби (5) BSR (19) Банн (1) Кал-Мил (3) Камбро (113) Кардинал (5) Карлайл (81) Шеф-повар (3) Кливлендский диапазон (7) Посудомоечные машины CMA (19) Купер-Аткинс (23) Crestware (50) Коронные бренды (1) Детекто (2) Производство герцогов (29) Эдлунд (4) Envirocool (1) Евродиб (5) Федеральная промышленность (1) FMP (5) ГРАММ.E.T. Предприятия (38) Глобус (44) Гроен (1) Гросфиллекс (1) Hatco (1) Хобарт (2) Гомер Лафлин (7) Ховард-МакКрей (32) Айс-О-Матик (57) Джон Боос (227) Краун-Металл (1) Либби Гласс (63) Libertyware (1) Мастер-Билт (12) Матфер Бурже (2) Максимум (3) Метро (1) Моффат (1) Мундиаль (65) Недоступно (3) Олимпийский (48) Panasonic (1) Патриот (1) Pitco Frialator (2) Пратика (5) Пукпресс (1) РАЦИОНАЛЬНЫЙ (19) Риш (3) Сан-Джамар (36) СаниСерв (18) Оборудование Saturn (1) Острый (5) Серебряный король (1) Саутбенд (113) Защита от разлива (14) Звезда (32) Стеро (5) Tablecraft (54) Специальные продукты Texican (4) Тостмастер (3) Городское оборудование (6) Правда.(1) Турбо Воздух (142) ТурбоШеф (1) Информационный центр ООН в США (15) Вертекс Китай (44) Швейцарская армия Victorinox (45) Воллрат (83) Вулкан (31) Варинг (50) Уэллс (8) Винко (486) Винхольт (2) Уинстон Индастриз (2) Зеролл (3)

Вертикальный доступ, автор в вертикальном доступе

Есть что-то в рваных остатках 126-летнего горного чуда, которое продолжает уводить любопытных обратно в этот отдаленный район вдоль Колорадо 141, расположенного в Стране каньона Колорадо, в основном публично. земли, которыми управляет Бюро землеустройства, Полевой офис Uncompahgre.

Те, кто продолжает возвращаться, чтобы измерить, исследовать, сфотографировать и исследовать загадочную структуру, известную как Висячий лоток, называют это «лотковой лихорадкой». Болезненные поминки посреди ночи озадачивают, как предприимчивые, но заблуждающиеся искатели золота прикололи деревянный желоб длиной 10 миль к отвесной скале, чтобы создать гидравлический сепаратор золота.

Наша следственная группа по Висячему лотку в этом году: Кент Диболт, Донн Хьюс, Кейт Лусински и Кевин Далтон

Предыдущие усилия по сохранению лотка выявили необходимость дополнительных исследовательских работ, чтобы лучше понять разнообразную конструкцию, инновационную технику и значение Флюм к истории добычи полезных ископаемых в Колорадо.

Скалы из красного песчаника на реках Долорес и Сан-Мигель являются местом одного из самых длинных и интригующих исторических памятников в Колорадо: эта легендарная и знаковая структура западного склона, идущая параллельно живописной дороге Унавип-Табегуач, вызвала благоговение у всего мира. путешественники и прохожие на протяжении десятилетий. Возникли такие вопросы, как «Для чего это было?» «Сколько времени потребовалось, чтобы построить?» «Кто это построил?» «И как?» Годы исследований, проведенных местными жителями, археологами BLM и национальными специалистами, дали много убедительных ответов, однако ответы на вопрос о конструкции лотка до сих пор оставались в лучшем случае умозрительными.С 26 апреля по 5 мая Anthony & Associates, компания «Вертикальный доступ» и консультанты по альпийской археологии завершат Третью фазу археологического исследования, финансируемого History Colorado и Департаментом штата Колорадо. мелиорации, добычи полезных ископаемых и безопасности Группа экспертов проведет исследование методологии строительства примерно в шести местах падения.

Руководитель проекта Рон Энтони из Anthony & Associates, ученый-деревообрабатывающий из Форт-Коллинза, штат Колорадо, считает, что на технические вопросы о методах строительства лотка лучше всего ответить, если провести тщательные исследования и исследования.

«Строительство подвесного лотка в 1880-х годах было завершено в то время и в месте, которые мы едва можем себе представить», — говорит Энтони. «Было бы эгоистично и безответственно позволить исчезнуть этим строительным, инженерным и человеческим достижениям, не приложив все усилия чтобы сделать их доступными для будущих поколений ».

Лоток принес 80 миллионов галлонов воды за 24 часа на гидравлические горнодобывающие предприятия Montrose Placer Mining Company. На его завершение ушло 3 года и 25 местных жителей. Вода использовалась для обеспечения гидравлической энергии для отделения золота от отложений аллювиальных пород, которые образовались в горах Сан-Хуан, а затем были отложены вдоль рек Долорес и Сан-Мигель.«Мы знаем, что они построили; мы просто не знаем, как они его построили, и, насколько нам известно, технология строительства не была задокументирована. С момента постройки прошло более 100 лет, и лоток показывает свой возраст ».

В 2006 году «Висячий лоток» вошел в список 100 наиболее находящихся под угрозой исчезновения памятников мира. С того времени BLM наладил партнерские отношения с Национальным фондом сохранения исторического наследия, Colorado Preservation, Inc., Ассоциацией живописных дорог Унавип-Табегуач, Ассоциацией интерпретаторов Западного Колорадо, History Colorado и Colorado Div.мелиорации, добычи и безопасности, чтобы помочь определить, как лучше всего сохранить этот уникальный артефакт западного склона для государственного просвещения и исторической интерпретации для будущих поколений.

Для получения дополнительной информации о проекте «Исторический висячий лоток», пожалуйста, свяжитесь с Крисом Миллером, исполнительным директором Интерпретативной ассоциации Западного Колорадо по телефону 970-874-6695 или посетите сайт www.hangingflume.org

(Эта история была распространена как пресс-релиз 20 апреля 2017 г. и опубликовано на Форуме бассейна Сан-Мигель).

Чтобы узнать больше о подвесном лотке, посмотрите видео Ассоциации живописных переездов Унавип-Табегуаш здесь или прочтите некоторые собранные размышления о нашей лотковой лихорадке с 2004 года.

Вычислительная модель вертикальной анатомической организации первичной зрительной коры

  • Beaulieu C, Colonnier M (1983) Количество нейронов в различных пластинках бинокулярной и монокулярной областей области 17 у кошки. J Comp Neurol 217: 337–344

    Google Scholar

  • Beaulieu C, Colonnier M (1985) Ламинарный анализ округло-асимметричных и плоско-асимметричных синапсов на шипах, дендритных стволах и телах клеток в области 17 кошки.J Comp Neurol 231: 180–189

    Google Scholar

  • Chagnac-Amitai Y, Connors BW (1989) Горизонтальное распространение синхронизированной активности в неокортексе и ее контроль посредством ингибирования, опосредованного ГАМК. J Neurophysiol 425: 1271–1281

    Google Scholar

  • Colonnier M (1981) Электронно-микроскопический анализ нейрональной организации коры головного мозга в организации коры головного мозга: Schmitt FO, Worden FG, Adelman G, Dennis SG (eds) Proceedings of a Neurosciences Research Program Colloquium .MIT Press, Кембридж, Массачусетс

    Google Scholar

  • Crick F, Asanuma C (1987) In: McClelland JL, Rumelhart D, the PDP Research Group (eds) Некоторые аспекты анатомии и физиологии коры головного мозга в параллельной распределенной обработке: исследования микроструктуры познания, т. 2: Психологические и биологические модели. MIT Press, Кембридж, Массачусетс, стр. 333–371

    Google Scholar

  • Cunningham ET, LeVay S (1986) Ламинарная и синаптическая организация проекции из центрального ядра таламуса в первичную зрительную кору у кошек.J Comp Neurol 254: 65–77

    Google Scholar

  • Douglas RJ, Martin KAC (1990) In: Shepherd GM (ed) Neocortex в синаптической организации мозга, 3-е изд. Oxford University Press, Oxford, pp. 389–438

    Google Scholar

  • Fleischhauer K (1974) О различных паттернах дендритных пучков в коре головного мозга кошек. Z Anat Entwickl Gesch 143: 115–126

    Google Scholar

  • Freeman WJ (1979a) Нелинейная динамика палекортикального слоя, проявляющаяся в обонятельной ЭЭГ.Biol Cybern 35: 221–234

    Google Scholar

  • Freeman WJ (1979b) Анализ ЭЭГ дает модель механизма сопоставления нейронных шаблонов для сенсорного поиска в обонятельной луковице. Biol Cybern 35: 221–234

    Google Scholar

  • Freund TF, Martin KAC, Smith AD, Somogyi P (1983) Глутамат-декарбоксилаза-иммунореактивные терминалы пропитанных Гольджи аксоаксонических клеток и предполагаемых корзинчатых клеток в синаптических контактах с пирамидными нейронами зрительной коры головного мозга кошки.J Comp Neurol 221: 263–278

    Google Scholar

  • Friedlander MJ, Lin CS, Stanford LR, Sherman SM (1981) Морфология функционально идентифицированных нейронов в латеральном коленчатом ядре кошки. J Neurophysiol 46: 80–129

    Google Scholar

  • Габботт П.А., Сомоги П. (1986) Количественное распределение иммунореактивных нейронов ГАМК в зрительной коре (область 17) кошки.Brain Res 61: 323–331

    Google Scholar

  • Gilbert CD (1983) Микросхемы зрительной коры. Энн Рев Neurosci 6: 217–247

    Google Scholar

  • Gilbert CD, Wiesel T (1983) Кластерные внутренние связи в зрительной коре головного мозга кошек. J Neurosci 3: 1116–1133

    Google Scholar

  • Houk JC (1990) In: Selverson AI (ed) Моделирование мозжечка в нейронных вычислениях.Общество неврологии, Вашингтон, округ Колумбия,

    Google Scholar

  • Хамфри А.Л., Сур М., Ульрих Д.Д., Шерман С.М. (1985a) Паттерны проекции отдельных аксонов x- и y-клеток от латерального коленчатого ядра к кортикальной области 17 у кошки. J Comp Neurol 233: 159–189

    Google Scholar

  • Humphrey AL, Sur M, Uhlrich DJ, Sherman SM (1985b) Паттерны терминации отдельных аксонов x- и y-клеток в зрительной коре головного мозга кошки: проекции на область 18, на пограничную область 17/18 и на обе области 17 и 18.J Comp Neurol 233: 190–212

    Google Scholar

  • Кисвардай З.Ф., Мартин К.А.К., Сомоги П., Уиттеридж Д. (1983) Физиология, морфология и синаптология корзиночных клеток в зрительной коре головного мозга кошки. J Physiol (Лондон) 334: 21–22P

    Google Scholar

  • LeVay S (1986) Синаптическая организация клаустральных и коленчатых афферентов к зрительной коре головного мозга кошки. J Neurosci 6: 3564–3575

    Google Scholar

  • LeVay S, Ferster D (1979) Доля интернейронов в латеральном коленчатом ядре кошки.Brain Res 164: 304–308

    Google Scholar

  • Li Z (1990) Модель обонятельной адаптации и повышения чувствительности обонятельной луковицы. Biol Cybern 62: 379–392

    Google Scholar

  • Lund JS, Henry GH, MacQueen CL, Harvey AR (1979) Анатомическая организация первичной зрительной коры (область 17) кошки: сравнение с областью 17 обезьяны-макаки.J Comp Neurol 184: 599–617

    Google Scholar

  • Мартин К.А.С, (1988) От отдельных клеток к простым цепям в коре головного мозга. Q J Exp Physiol 73: 637–702

    Google Scholar

  • Mitzdorf U, Singer W (1978) Выдающиеся возбуждающие пути в зрительной коре головного мозга кошки (A 17 и A 18): анализ плотности источника тока электрически вызванных потенциалов. Exp Brain Res 33: 371–394

    Google Scholar

  • Mitchison G, Crick F (1982) Длинные аксоны в полосатой коре головного мозга: их распределение, ориентация и паттерны соединения.Proc Natl Acad Sci USA 79: 3661–3665

    Google Scholar

  • Morrison JH, Magistretti PJ, Benoit R, Bloom FE (1984) Распределение и морфологические характеристики интракортикальных VIP-положительных клеток: иммуногистохимический анализ. Brain Res 292: 269–282

    Google Scholar

  • Паттон П., Томас Э., Вятт Р. (1990) В: Winget K (ed) Вычислительная динамика распространения сигнала в зрительной коре в Proceedings: Двадцать шестое полугодовое собрание группы пользователей Cray.Cray Users Group Bethpage, Нью-Йорк

    Google Scholar

  • Паттон П., Томас Э., Вятт Р. (1991) Вычислительная модель распространения пространственно-временного сигнала в зрительной коре: II Динамика потока активности. Biol Cybern (в разработке)

  • Pellionisz A, Llinàs R (1977) Компьютерная модель клеток Пуркинье мозжечка. Неврология 2: 37–48

    Google Scholar

  • Pellionisz A, Llinàs R, Perkel DH (1977) Компьютерная модель коры мозжечка лягушки.Неврология 2: 19–35

    Google Scholar

  • Peters A, Proskaur CC (1980) Синаптические отношения между мультиполярной звездчатой ​​клеткой и пирамидным нейроном в зрительной коре головного мозга крысы: комбинированное исследование с использованием электронного микроскопа Гольджи. J Neurocytol 9: 163–183

    Google Scholar

  • Петерс А., Регидор Дж. (1981) Переоценка форм непирамидных нейронов в области 17 зрительной коры головного мозга кошки.J Comp Neurol 203: 685–716

    Google Scholar

  • Родик Р.В. (1979) Зрительные пути. Ann Rev Neursci Ann Rev, Palo Alto, Calif, pp 193–225

  • Seagraves MA, Rosenquist AC (1982) Афферентные и эфферентные мозолистые связи ретинотопически определенных областей в коре головного мозга кошки. J Neurosci 2: 1090–1007

    Google Scholar

  • Schein SJ, de Monasterio FM (1987) Картирование ретинальных и коленчатых нейронов на полосатой коре головного мозга макака.J Neurosci 7: 996–1009

    Google Scholar

  • Sejnowski T, Koch C, Churchland PS (1988) Вычислительная неврология. Наука 141: 1299–1306

    Google Scholar

  • Shepherd GM (1988) В: Gazzaniga MS (ed) Основная схема корковой организации в перспективах исследования памяти. MIT Press, Cambridge Mass, pp. 93–134

    Google Scholar

  • Шерман С.М. (1982) В: Моррисон А.Р., Стрик П.Л. (ред.).Параллельные пути в геникулокортикальной системе кошки: W-, X- и Y-клетки в изменении представлений о нервной системе.

  • Somogyi P, Cowey A (1981) Комбинированное исследование Гольджи и электронного микроскопа синапсов, образованных клетками с двойным букетом в зрительной коре головного мозга кошки и обезьяны. J Comp Neurol 195: 547–566

    Google Scholar

  • Somogyi P, Kisvarday ZF, Martin KAC, Whitteridge D (1983) Синаптические соединения морфологически идентифицированных и физиологически охарактеризованных клеток большой корзины в полосатом теле коры головного мозга кошки.Неврология 10: 261–294

    Google Scholar

  • Stone J, Dreher B (1982) Параллельная обработка информации в зрительном пути. ИНН 5: 441–446

    Google Scholar

  • Symonds LL, Rosenquist AC (1984) Кортикокортикальные связи между зрительными зонами у кошки. J Comp Neurol 229: 1–38

    Google Scholar

  • Symonds LL, Rosenquist AC, Edwards SB и Palmer LA (1981) Проекции бокового заднего комплекса на зрительные области коры у кошки.Неврология 6: 1195–2020

    Google Scholar

  • Szentagothai J (1978) Специфичность в сравнении с (квази) случайностью в корковых связях. В: Brazier MAB, Petsche H (eds) Архитектоника корковых соединений головного мозга. Raven Press, New York, pp 77–97

    Google Scholar

  • Tank DW (1990) В: Селверсон А.И. (ред.). Расчеты, выполненные с колебательной динамикой в ​​обонятельных системах позвоночных и беспозвоночных в нейронных вычислениях.Общество неврологии, Вашингтон, округ Колумбия,

    Google Scholar

  • Thomson AM, Girdlestone D, David CW (1988) Зависимые от напряжения токи продлевают постсинаптические потенциалы одного аксона в пирамидных нейронах слоя III в неокортикальных срезах крыс. J Neurophysiol 60: 1896–1907

    Google Scholar

  • Трауб Р. Д., Ноулз В. Д., Майлз Р., Вонг Р. К. (1987) Модели клеточного механизма, лежащего в основе подготовки эпилептиформной активности в области CA2-CA3 среза гиппокампа.Неврология 21: 457–470

    Google Scholar

  • Трауб Р.Д., Майлз Р., Вонг Р.К. (1988) Крупномасштабное моделирование гиппокампа. IEEE Eng Med Biol 7: 31–51

    Google Scholar

  • Трауб Р.Д., Майлз Р., Вонг Р.К. (1989) Модель происхождения ритмических популяционных колебаний в срезе гиппокампа. Наука 243: 1319–1325

    Google Scholar

  • Van der Loos H, Glaser H, Glaser EM (1972) Аутапсы в неокортексе головного мозга: синапсы между аксоном пирамидной клетки и ее собственными дендритами.Brain Res 48: 355–360

    Google Scholar

  • Wilson MA, Bower JM (1988) Компьютерное моделирование обонятельной коры с функциональными последствиями для хранения и поиска обонятельной информации. В: Андерсон Д.З. (ред.) Нейронные системы обработки информации. Американский институт физики, Нью-Йорк

    Google Scholar

  • Wilson M, Bower JM (1989) In: Koch C, Segev I (eds) Моделирование крупномасштабных нейронных сетей в методах нейронного моделирования.MIT Press, Cambridge Mass, стр. 291–333

    Google Scholar

  • Winfield DA, Gatter KC, Powell TPS (1980) Электронно-микроскопическое исследование типов и пропорций нейронов в коре головного мозга моторных и зрительных областей у кошек и крыс. Мозг 103: 245–258

    Google Scholar

  • Устройство для приготовления шаурмы с вертикальным вертелом Фотография, картинки, изображения и сток-фотография без роялти.Изображение 84368941.

    Устройство для приготовления шаурмы с вертелом вертикальным Фотография, картинки, изображения и сток-фотография без роялти. Изображение 84368941.

    устройство для приготовления шаурмы с вертелом

    M L XL

    Таблица размеров

    Размер изображения Идеально подходит для
    S Интернет и блоги, социальные сети и мобильные приложения.
    м Брошюры и каталоги, журналы и открытки.
    л Плакаты и баннеры для дома и улицы.
    XL Фоны, рекламные щиты и цифровые экраны.

    Используете это изображение на предмете перепродажи или шаблоне?

    Распечатать Электронный Всесторонний

    2249 x 3373 пикселей | 19.1 см x 28,5 см | 300 точек на дюйм | JPG

    Масштабирование до любого размера • EPS

    2249 x 3373 пикселей | 19,1 см x 28,5 см | 300 точек на дюйм | JPG

    Скачать

    Купить одиночное изображение

    6 кредитов

    Самая низкая цена
    с планом подписки

    • Попробуйте 1 месяц на 2209 pyб
    • Загрузите 10 фотографий или векторов.
    • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

    221 pyб

    за изображение любой размер

    Цена денег

    Ключевые слова

    Похожие изображения

    Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

    @ +7 499 938-68-54

    Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

    . Принимать

    (PDF) Достоверность и надежность приложения My Jump 2 для измерения индекса реактивной силы и характеристик прыжков с опускания.

    СПРАВОЧНАЯ ИНФОРМАЦИЯ

    1. Либерманн Д., Кац Л. Об оценке способности мышц нижних конечностей.

    Isokinet Exerc Sci. 2003; 11: 87-94.

    2. Штессель Л., Стоун М. Х., Кейт Р., Марпл Д., Джонсон Р.Избранные физиологические,

    Психологические и спортивные характеристики женщин национального калибра США

    Тяжелоатлетки. J Strength Cond Res. 1991; 5 (2): 87-95.

    3. Гамильтон Д. Прыжки с падением как индикатор нервно-мышечной усталости и восстановления у

    элитных юных футболистов после матча турнира. J Aus Strength Cond.

    2009; 17 (4): 3.

    4. Аргус К.К., Гилл Н.Д., Кио Дж.В.Л., Хопкинс В.Г., Бивен К.М.Изменения силы, мощности,

    и стероидных гормонов во время соревнований профессионального союза регби. J Strength Cond

    Рез. 2009; 23 (5): 1583-92.

    5. Дункан М.Дж., Лайонс М., Невилл А.М. Оценка уравнений прогнозирования пиковой мощности у

    баскетболистов-мужчин. J Strength Cond Res. 2008; 22 (4): 1379-81.

    6. Gathercole RJ, Stellingwerff T, Sporer BC. Влияние острой усталости и тренировок

    Адаптация на результативность прыжков с противодвижением у элитных спортсменов-кросс-сноубордистов.J

    Strength Cond Res. 2015; 29 (1): 37-46.

    7. Битти К., Фланаган Э. Установление надежности и значимое изменение индекса реактивной силы скачка

    . J Aus Strength Cond. 2015; 25 (5): 12-8.

    8. Фланаган Э., Коминс Т. Использование времени контакта и индекса реактивной силы до

    оптимизирует тренировку с быстрым циклом растяжения-сокращения. Strength Cond J. 2008; 30 (5): 32-8.

    9. Young WB, Miller IR, Talpey SW. Физические качества предсказывают изменение направления

    Скорость, но не маневренность в защите в австралийском футболе по правилам.J Strength Cond Res.

    2015; 29 (1): 206-12.

    10. Молодой У. Б., Мюррей, депутат. Надежность полевого испытания маневренности защиты и атаки в

    австралийском футболе и отношения к реактивной силе. J Strength Cond Res.

    2016; 31 (2): 509.

    11. Glatthorn JF, Gouge S, Nussbaumer S, Stauffacher S, Impellizzeri FM, Maffiuletti NA.

    Достоверность и надежность фотоэлементов Optojump для оценки высоты вертикального прыжка.J

    Strength Cond Res. 2011; 25 (2): 556-60.

    12. Choukou MA, Laffaye G, Taiar R. Надежность и валидность акселерометрической системы

    для оценки результатов вертикальных прыжков. Биол Спорт. 2014; 31 (1): 55-62.

    13. Balsalobre-Fernández C, Tejero-González CM, del Campo-Vecino J, Bavaresco N. Одновременная применимость и надежность недорогого высокоскоростного метода на основе камеры

    для измерения времени полета

    вертикальных прыжков.J Strength Cond Res. 2014; 28 (2): 528-33.

    14. Галлардо-Фуэнтес Ф., Галлардо-Фуэнтес Дж., Рамирес-Кампильо Р., Бальсалобре-Фернандес С.,

    Мартинес С., Каниугуэо А., Каньяс Р., Бансер В. и др. Межсессионная и внутрисессионная надежность и достоверность

    приложения My Jump для измерения различных прыжковых действий у подготовленных спортсменов мужского и женского пола

    . J Strength Cond Res. 2015; 30 (7): 2049-56.

    15. Самозино П., Морин Дж.Б., Хинти Ф., Белли А. Простой метод измерения силы,

    скорости и выходной мощности во время приседания.J Biomech. 2008; 41 (14): 2940-5.

    16. Бланд Дж. М., Альтман Д. Г.. Статистические методы для оценки соответствия двух

    методов клинических измерений. Ланцет (Лондон, Англия). 1986; 1 (8476): 307.

    Звучание выключено: Революция роялти!

    Процесс сбора роялти трудоемок, сложен и временами враждебен художнику. Нам нужна королевская революция!

    После 28 лет зарабатывания на жизнь написания, продюсирования и выпуска музыки, получать причитающуюся зарплату становится все труднее с каждым днем.Стриминговые сервисы немного изменили ситуацию, но не в них главные виновники. (Конечно, они могут не заплатить разумную долю артисту / лейблу, они перечисляют необоснованные условия, и мы должны доверять количеству заявленных потоков, но мы можем не использовать их.) Нет. Основная проблема заключается в том, что процесс сбора роялти трудоемок, сложен и временами враждебен художнику. К сожалению, «индустрия» любит это именно так: зачем им тратить 70 миллионов фунтов стерлингов, которые они берут на административные расходы, в погоне за с трудом заработанными гонорарами мелких независимых художников, когда они почти не обязаны это делать?

    Возьмите этот недавний опыт, который должен был быть очень простым.У меня и моего соавтора была песня и ее запись, которая с новым вокалом и некоторыми элементами микширования попала в американский релиз, который был продан примерно 800 000 экземпляров; Я был в восторге. Как ни странно, никаких гонораров не последовало. Выяснилось, что большая часть квитанций о продажах рекордов была съедена неожиданными «возмещаемыми расходами», включая 80 000 фунтов стерлингов в месяц на поддержание бездействующего веб-сайта. Если и этого было недостаточно, то остаток гонораров не был выплачен американским лейблом британскому обществу по сбору платежей — потому что нет механизма, обеспечивающего погоню за недостающими гонорарами — и группа с самой популярной радиозаписью в мире. США остались полностью разоренными.Вас могут простить за то, что вы подумали, что этот лейбл совершает мошенничество. (Я не мог комментировать.) Но больше всего разочаровывает то, что общество по сбору платежей не обязано пошевелить пальцем, чтобы помочь мне. Я оказался в безвыходном положении.

    Что еще хуже, я собирал долю моего соавтора от имени его вдовы, и общество по сбору платежей отправило ей форму для посмертного сбора его гонораров; форма называлась «Post — Hummus». Предпочтения моего покойного соавтора касательно соусов на основе нута мне не интересны, но если общественные документы никогда не видят проверки орфографии или корректора, насколько усердно, по вашему мнению, они гонятся за вашими деньгами ? Когда, в конце концов, были подсчитаны мои выплаты за живое выступление, я решил ответить на этот вопрос.Оказалось, что эти цифры основаны на информации, полученной во время короткого телефонного разговора с солистом группы. Тогда не нужно регистрировать свои песни — просто убедитесь, что группы подсчитывают, сколько раз они их исполняют! Ошеломленный непрофессионализмом и некомпетентностью, мне не оставалось ничего другого, как принять гонорары и недоверчиво покачать головой.

    Совсем недавно, на мероприятии коллекционера, я стал свидетелем того, как молодой музыкант задал отлично одетой группе хороший и ясный вопрос.Он спросил, где он может найти систему программного обеспечения, которая поможет артистам в процессе регистрации, загрузки и сбора, где исполнитель может ввести название своей песни, текст, данные соавтора, вложения ISRC, UPC, WAV и MP3 и т. Д. , и отправить лот прямо в общество сбора и любые другие места одним щелчком мыши? Такая система, конечно, сэкономила бы артистам и бизнесу бесчисленное количество часов и денег — никто не верит, что такой универсальной системы не существует в 2016 году.(YouTube недавно пообещал что-то в этом роде, что является шагом в правильном направлении, но только для YouTube!). «Экспертная» группа безрезультатно передала вопрос между собой, прежде чем предложить нашему юному другу вести таблицу всех своих тренировок и живых выступлений! Как и самые худшие политики, они уклонились от простого, но неудобного вопроса и ответили на совершенно другой.

    Это все нужно изменить. Процесс можно упростить и сделать доступным для таких художников, как вы и я, но общества по сбору платежей никогда не будут разрабатывать программное обеспечение, чтобы это произошло.Мы, писатели и исполнители, должны объединиться и заставить эти жаждущие денег компании отвечать за то, что они делают с нашими кровно заработанными деньгами. Кто со мной?

    Пит Бразье имеет более чем 25-летний опыт работы в музыкальной индустрии в качестве художника, писателя и продюсера, работая на многих крупных лейблах, включая Warner Chappell, Zomba, Parlophone, Arista, а также недолгое время работал с Саймоном Коуэллом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
