Самодельный автоклав из газового баллона
Автоклав мечта многих любителей заготовок, но цена заводского автоклава отбивает всякое желание его приобрести. Но если есть старый, не нужный газовый баллон на 50 литров, желание что нибудь сделать самому, навыки сварщика, то у вас появится полноценный автоклав.
Берёшь газовый баллон, и аккуратно режешь болгаркой выше верхнего заводского шва на 5мм. Перед резкой ОБЯЗАТЕЛЬНО нужно выкрутить кран, и хорошенько продуть воздухом, или залить водой. Если этого не сделать, то эта самоделка будет последней в вашей жизни.
Теперь дело за фланцем, его размеры, внешний диаметр – 390мм, внутренний – 303мм, толщина металла – 10мм. Желательно заказать у токаря, но я сделал такой фланец с помощью болгарки. После того как фланец будет готов, привариваем его, проходим внутренним и внешним швом.

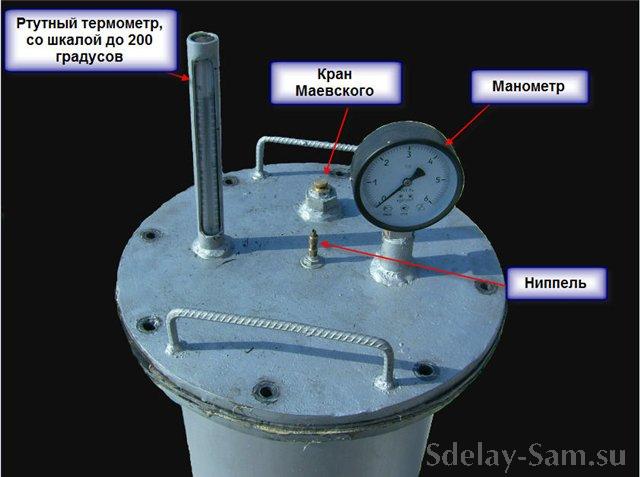

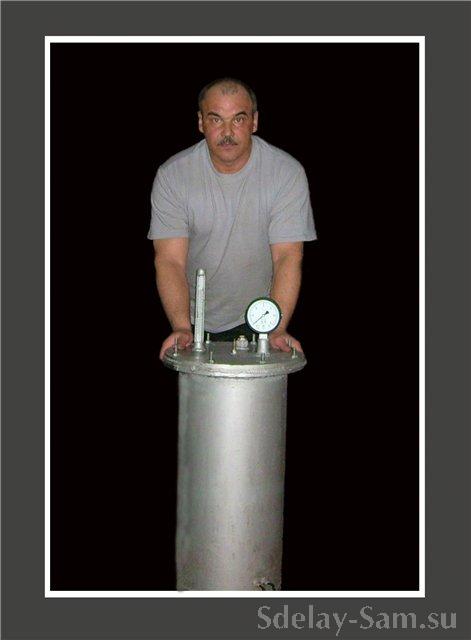

После этого делаем крышку, толщина металла от 5мм до 10мм, на которую уже монтируем ниппель, манометр, стойку под градусник и кран Маевского. Я сознательно не стал ставить предохранительный клапан, погуляв по просторам интернета я нашёл такую инфу – что при срабатывании предохранительного клапана, банки в автоклаве просто взрываются, вместо клапана я поставил кран Маевского, и при избыточном давлении потихоньку стравливаю.
Манометр желательно иметь со шкалой до 6 атм, а термометр до 200 градусов, или хотя бы до 150 градусов.

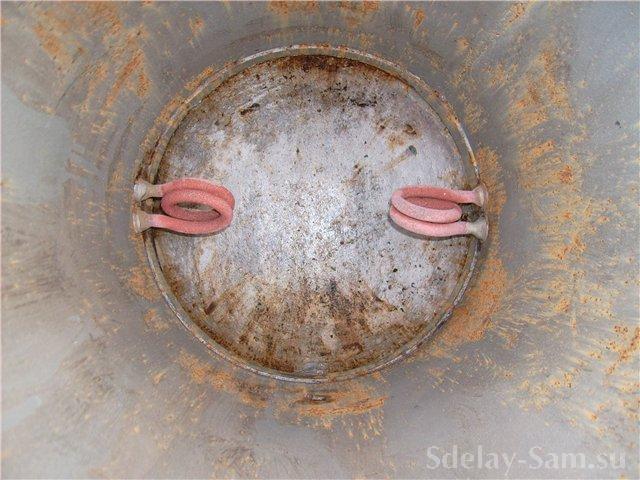

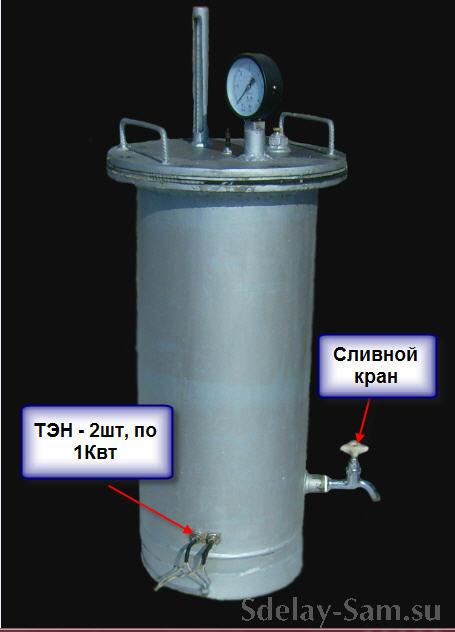

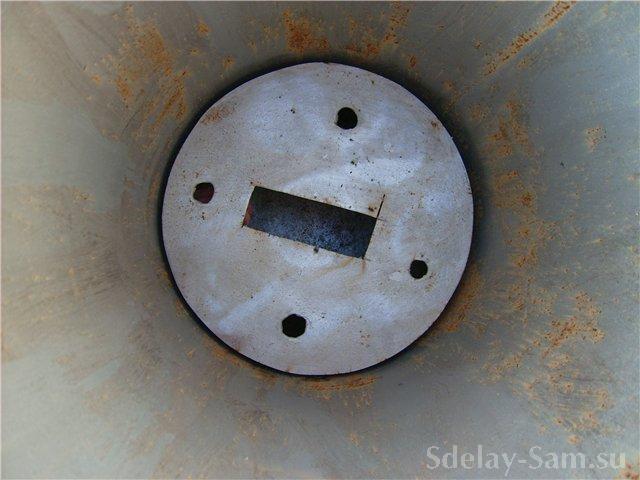

Далее врезаем в нижнюю часть баллона два ТЭНа (у меня 2шт по 1Квт) и сливной кран.
Вот собственно и вся работа над автоклавом.

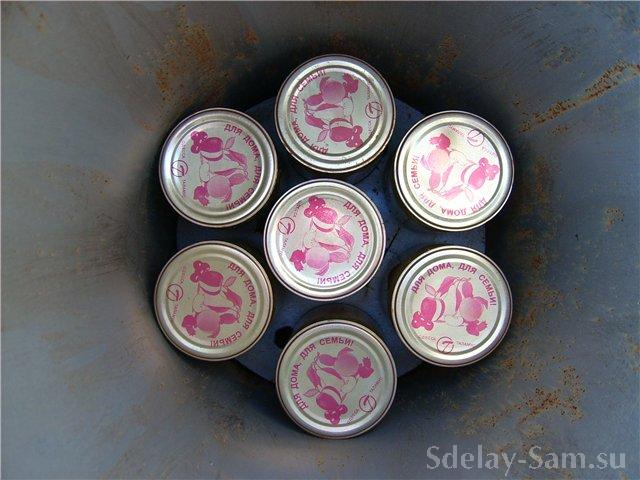

После того как я заложил банки в автоклав (24шт по 0,5л) я поднимаю давление до 1,5атм с помощью компрессора от старого холодильника, это для того чтобы не сорвало крышки при нагревании. Книга с рецептами для автоклава —— http://depositfiles.com/files/dqiihepni?redirect
Устройство | автоклав12.рф
Устройство автоклава.
(аппарат на рисунке может незначительно отличаться от Вашего
1. корпус для установки банок
2.кронштейн для упора крышки
3. штуцер для накачивания воздуха
4. предохранительный клапан
5. гайка фиксирования крышки
6. термоманометр (манометр, термометр)
7. съёмные ручки
8.съёмная подставка (по заказу)
Нашим покупателем снято видео «Обзор и подготовка автоклава к работе»
Варианты горловины у автоклавов Размещение проборов на крышке НЕФОР-8, НЕФОР-16, НЕФОР-24 у автоклавов с увеличенной горловиной
Маркировка автоклавов, обозначающая виды и место установки приборов учёта.
| маркировка | в крышке | в корпусе | примечания |
| …/0 | ниппель | два отверстия с резьбой 1/2 дюйма | |
| …/2 | ниппель | манометр, клапан | |
| …/3 | ниппель | термоманометр, клапан | |
| …/4 | ниппель | биметаллический термометр, манометр, клапан | |
| …/5 | ниппель | спиртовой термометр, манометр, клапан | |
| …/6 | манометр, клапан, ниппель | — | НЕФОР-8, 16, 24 увеличенный размер крышки для размещения на ней датчиков |
| …/7 | манометр, клапан, ниппель | биметаллический термометр | |
| …/8 | манометр, клапан, ниппель | спиртовой термометр |
Предохранительные клапаны
На автоклавах «НЕФОР» устанавливаются предохранительные клапаны на 5 атм или на 6 атм.
Предохранительный клапан – устройство, обеспечивающее защиту автоклава от превышения избыточного давления.
Клапан не перенастраиваемый, он уже настроен на определённое максимальное давление производителем. При приближении давления в автоклаве к максимальному клапан срабатывает примерно на 3% раньше, чем достигается давление настройки.
Манометры
На автоклавах могут быть установлены манометры диаметром 50 мм или 63 мм.
Биметаллические термометры Электронный термометр
Спиртовые термометры
Спиртовые термометры Watts (Германия) Спиртовые термометры РОСМА (Санкт-Петербург)
Термоманометр.
Термоманометр — это комбинированный прибор, для измерения давления и температуры. На автоклавы «НЕФОР» устанавливаются термоманометры фирмы «РОСМА».
Подставка-хомут для автоклава
Ручка -хомут
Кольцо уплотнительное
Конструкция бытового автоклава УкрПромТех
На примере — электрический автоклав
В этой статье мы подробно разберем и продемонстрируем схематически все те составные части, из которых состоит бытовой автоклав. В нашем случае представлен электрический вариант. Газовый имеет точно такую же конструкцию, исключая электрической части. Итак, поехали!
Конструкция автоклава для домашнего консервирования
- Эллиптическое днище (низ)
- Корпус автоклава
- Ручки
- Эллиптическое днище (верх)
- Фланец
- Уплотнительная резина
- Аварийный клапан
- Спиртовой термометр
- Кран + ниппель
- Манометр
- Шпильки + гайки
- Крышка автоклава
- Вилка
- Блок управления
- Провод
- Защитный кожух
- Датчик температуры
Если какая-то из составных частей бытового автоклава вам незнакома или непонятна, мы предлагаем ознакомиться с ними более детально
1. Эллиптическое днище (низ). Донышка изготавливаются из листового метала с помощью ротационной вытяжки и используются как нижняя и верхняя часть автоклавов, как бытовых, так и промышленных. Сосуды, которые работают под давлением, должны иметь форму цилиндра без прямых углов и плоскостей. Только такие формы позволяют легко держать давление и не деформироваться.
2. Корпус автоклава. Изготавливается из листового металла толщиной 1.5 мм методом вальцевания. Представляет собой основную цилиндрическую часть бака.
3. Ручки. Изготовлены из нержавеющего круга. Служат для удобства при подъеме и переносе агрегата.
4.Эллиптическое днище (верх). Донышко с отверстием под фланец и крышку.
5. Фланец. Очень важная часть автоклава, отвечающая за его герметичность. Приваривается непосредственно к верхнему днищу, имеет каемки или пазы для прижима резины уплотнительной. Кроме того, в фланце присутствуют отверстия под шпильки.
6. Уплотнительная резина. Специальная термостойкая резина толщиной в 6 мм. Расположена между крышкой и фланцем. При прижиме крышки к фланцу, резина попадает в верхние и нижние пазы, что дает нам полную герметичность.
7. Аварийный клапан. Взрывной клапан фирмы AquaWorld на 6 аТм. Присутствует как страховка. В случае, если давление в автоклаве подымется выше допустимой нормы, срабатывает и стравливает излишек. Очень важно, что клапан не регулируемый, он выходит с производства с расчетом в 6 аТм. Это гарантирует его надежность и обезопасит от неправильной настройки как в случае с регулируемыми клапанами.
8. Спиртовой термометр. Присутствует для отображения рабочей температуры в баке. Используется только на автоклавах, которые ставятся на открытый огонь. В электро- варианте есть специальный блок управления, который отображает текущую температуру.
9. Кран + ниппель. Эта пара предназначена для создания в автоклаве изначального давления в 1 аТм. После чего кран перекрывается и вся нагрузка идет на него (он термостойкий и рассчитан на большое давление).
10. Манометр. Прибор, который показывает текущее давление в баке. Шкала — до 6 аТм.
11. Шпильки + гайки. Шпильки изготовлены из пищевой нержавейки. Гайки из простого металла. Почему, спросите Вы? Это очень важно для сохранения резьбы на шпильке. В случае, если пользователь неправильно затянет гайку или криво прикрутит, он физически не сможет сорвать резьбу на шпильке, так как она изготовлена из более жесткого метала, чем гайка. Максимум, что может пострадать, это гайка, которую можно легко заменить.
12. Крышка автоклава. Изготавливается из нержавеющего листа толщиной 6-8 мм. В крышке присутствуют выходы под комплектующие и отверстия под шпильки. Кроме того, на тыльной стороне прорезаны три дорожки для герметизации.
13. Вилка. Самая обычная вилка под розетку.
14. Блок управления. Автоматическая поддержка температуры и отсчет времени — то, за что отвечает наш непростой терморегулятор. Сегодня вы задаете нужны Вам параметры работы и можете отдыхать, так как прибор сам доведет автоклав до нужной температуры, сам включит таймер и сам выключит автоклав. Полная автоматизация.
15. Провод. Электрический шнур сечением в 2.5 с заземлением. Легко справляется с мощностью нагревателя.
16. Защитный кожух. Нержавеющий короб предназначен для защиты от прямого доступа к электрической части автоклава.
17. Датчик температуры. Служит для определения и вывода на экран рабочей температуры внутри бака.
