Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
2. Механически можно демонтировать его с помощью специального ключа.
3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

• Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
• Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом.

На некоторых автомобилям во время установки придется демонтировать задний бампер

• Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
• Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
• Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

• Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

sam-avtoelektrik.ru

Электрическая Схема Подключения Легкового Прицепа

Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Рассмотрим схему подключения к ручнику, печке или датчику давления масла.


Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой.
Ремонт эл. проводки прицепа.

Сергей Термоусадка и изолента.

Бренд надежно зарекомендовал себя. С устройством всегда дают инструкцию по применению.

Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Рисунок 7.

Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников.

Или я что-то не понимаю?

Способы подключения к проводке

Распиновка 7 пиновой розетки

Отметим, что электросхема легкового прицепа от грузового ничем не отличается, и прицеп подключается абсолютно так же. Она нужна для предохранения от различных внешних воздействий. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. В случае если точная и проверенная электросхема легкового прицепа отсутствует, лучше всего обратиться к услугам специалистов Некоторые советы Рекомендуется использовать для подключения многожильный провод из меди.

Список обязательных материалов: Различные приспособления для демонтажа бампера.

Увы, но электросхема подключения прицепа не всегда сможет помочь, даже если следовать ей полностью, поскольку каждая машина обладает своими индивидуальными особенностями и вполне вероятно, что автовладелец столкнется с некоторыми проблемами, которые нигде не прописаны.

Второй метод Для современной машины со сложным электронным устройством рассмотренный выше способ скорее всего не подойдет. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

На крышу машины вроде ВАЗ помещать их неудобно и небезопасно.

Используйте обжимные клипсы или уберите изоляцию с провода, и присоедините его к тому проводу, которы1 идет от розетки, а затем припаяйте их для закрепления. Если выключить габаритные огни, то не горит?

Для обеспечения безопасной эксплуатации машины необходима розетка, к которой осуществляется подключение проводки фаркопа.
2ПТС-4 вилка

Свежие записи

Андрей Трогать электросеть не придется вообще.

Проблема в том, что он постоянно горит?

Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка. Именно поэтому приходится заниматься подсоединением прицепа.

Помогите пожалуйста. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика. Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах; на импортных тягачах применяется пиновый вариант разъема. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство.

Что нужно для подключения прицепа

Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Александр

Собственно вопрос: зачем в купленном жгуте присутствует входной белый провод «земли», если на лампы он нигде не выходит и нужно ли его присоединять к вилке? В прицепах МЗСА масса от фонарей и белый провод массы проводки подключены к корпусу прицепа.

Машина у Вас приехала из Америки? По окончании проверок нужно составить схему трассировки, распределив провода по цветам.
подключение фаркопа схема

Способы подключения розетки фаркопа

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства.

Производитель предоставляет своим клиентам широкий ряд продукции. Что лучше электроусилитель или гидроусилитель 25 апреля Автотехника В настоящее время все автомобили, для удобства управления, оснащаются либо гидроусилителем, либо электроусилителем руля. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар. Рисунок 7.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. В этом случае есть другие доступные способы подключения.

Подключаем розетку фаркопа к машине

Но эту теорию должен исключать тот факт, что на другом автомобиле все работает. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Термоусадка и изолента. Следует проложить провод с плюсом в багажное отделение и подключить его к входному контакту реле и затем провести провод с выходов к розетке находящийся на фаркопе.

Распиновка разъемов на 7 и 13 контактов. Прочтите также:. Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу.

Наиболее трудным моментом является необходимость определить места включения проводников. Схема подключения автомобильного прицепа не понадобится, поскольку необходимо лишь вставить в разъем розетку. Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Не могу подсоединить новую вилку 7-контактную. Что лучше электроусилитель или гидроусилитель 25 апреля Автотехника В настоящее время все автомобили, для удобства управления, оснащаются либо гидроусилителем, либо электроусилителем руля.
ЗАМЕНА ПРОВОДКИ НА ПРИЦЕПЕ!

tokzamer.ru

Схема Подключения Розетки Прицепа Легкового Автомобиля

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Следующий способ предполагает изменение электросистемы автомобиля.


Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции. У «Крепыша» масса везде проведена в жгутах через 3-й контакт разъема и разведена по всем лампам кроме противотуманки: у противотуманки она берется с прицепа через шар.

Пока розетка новая будет плохо вставляться, со временем такая проблема исчезнет. Светлана Купи Прицеп
Установка ТСУ на ЛАДУ КАЛИНУ.

Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.

Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины.

Термоусадка и изолента. Поделиться с друзьями: Вам также может быть интересно.

Установка электрики фаркопа / Как подключить проводку розетки — Форд фокус 1 / Ford focus 1

Подключаем розетку фаркопа к машине

Рисунок 3. В магазинах можно найти широкий выбор продукции. Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Он подключается к электрической сети транспортного средства.

Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля; машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют контактную систему подключения. Собственно вопрос: зачем в купленном жгуте присутствует входной белый провод «земли», если на лампы он нигде не выходит и нужно ли его присоединять к вилке?

Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

А на старых прицепах «Пчелка» такая же схема?

Какой модели и марки у вас прицеп?

Подробнее в статье. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Распиновка 7 пиновой розетки

В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа распайка шины указана в руководстве.

Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

В магазинах можно найти широкий выбор продукции.

Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра. Соединительные клипсы Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Схема для подключения.

Уплотнительная резинка в розетке необходима. Дмитрий Купи Прицеп Трогать электросеть не придется вообще. Подключение розетки для прицепа Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ , Тойота Хайлюкс Очень часто автолюбителям приходится перевозить габаритные грузы.

При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем. Возможно, перебитые провода в розетке автомобиля, перебитые провода проводки авто, замыкает правый фонарь, неисправен смарт. Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. В прицепах МЗСА масса от фонарей и белый провод массы проводки подключены к корпусу прицепа. Схема для подключения.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Нашел один выход белого под изоляцией для крепления «на корпус» прицепа. С устройством всегда дают инструкцию по применению.
Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства.

Наиболее трудным моментом является необходимость определить места включения проводников. Сама розетка подключается двумя способами: Стандартным. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального имеющего 7 контактов фаркоп-разъема. Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована.

Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля; машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют контактную систему подключения. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Включение с помощью блока согласования Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства.

Читайте дополнительно: Измерение петли фаза ноль

Спасибо Дмитрий Купи Прицеп Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже. Цены очень низкие.

Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения. Синий — противотуманки если такие предусмотрены конструкцией авто. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Кроме того, для проводки отлично подойдут медные провода. Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.

Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Список лучших производителей: Bosal. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Как соединить контакты? Термоусадка и изолента.
Подключение розетки для прицепа

tokzamer.ru

4 фото схемы подключения, распиновка розетки фаркопа (7 пин)

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.

1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России.  Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

2. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

3. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

4. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

5. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

1. Тринадцатиконтактная розетка используется в основном в России.
2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
2. «54G». Предназначается для подключения к задней противотуманной фаре.
3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
4. «R» подключается к правому поворотнику.
5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
6. «54» отвечает за стоп-сигналы.
7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

1. Управление левыми поворотниками.
2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
3. Масса.
4. Управление правыми поворотниками.
5. Левые габаритные огни.
6. Стоп-сигналы.
7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

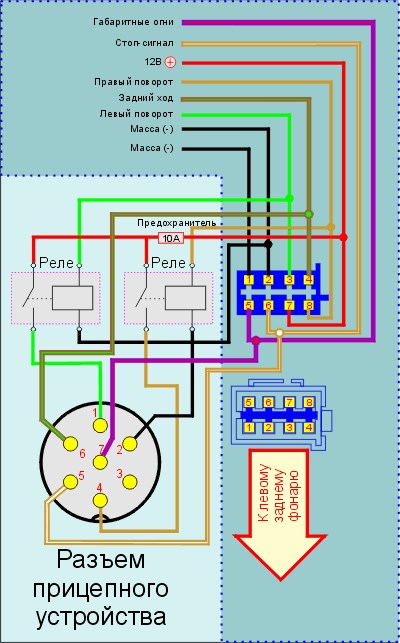

Рисунок 3. Альтернативный вариант схемы

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

1. Розетка для фаркопа.
2. Различные приспособления для демонтажа бампера.
3. Термоусадка и изолента.
4. Крепежная пластина и иные крепежные элементы.
5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
6. Хороший паяльник.
7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении:

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пинРисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

elektro220v.ru

Схема подключения прицепа, распиновка розетки фаркопа

Дата публикации: 10 августа 2016.
Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

• Левый поворотник (желтый).
• Противотуманка (голубой).
• «Земля».
• Правый поворотник (зеленый).
• Свободный.
• Стоп-сигналы (коричневый).
• Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

• Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
• Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

avto-moto-shtuchki.ru

распиновка розетки фаркопа своими руками, видео

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе. Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Содержание

[ Раскрыть]

[ Скрыть]

Установка

Монтаж фаркопа осуществляется в такой последовательности:

1. Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
2. Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
3. Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
4. Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
5. Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
6. Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
7. Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной. Стандартный вариант подключения смарт розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля расположены определенные разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может произвести все работы при отсутствии схемы подключения прицепа.

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подсоединить контакты смарт розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Но если при подключении разъемов смарт розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо вносить изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусматривается блок управления и согласования. Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует произвести — это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подсоединены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Некоторые производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется с его помощью второй поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

1. Проблему можно решить методом подключения к объемным клипсам.
2. Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Тем более, если впервые занимаетесь такими работами, то схема в любом случае понадобиться, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, указанные в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если являетесь владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим, универсальным методом. Все потому, что новые авто оборудуются более сложной электрической проводкой, поэтому метод монтажа без использования блока согласования не подойдет. Блок согласования выполняет важную роль при монтаже, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

Именно поэтому большинство специалистов рекомендуют использовать при монтаже блок согласования. Его подсоединение актуально и в том случае, если потребуется осуществить правильную настройку передачи сигналов управления с использованием специальной мультиплексной шины.

Итак, как осуществляется монтаж:

1. Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подсоединить разъемы, если есть схема — то используйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы. После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
2. Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае заметите, что разъемы имеют разные контакты, такое бывает, поскольку производителей прицепов, использующие разные технологии при производстве, сегодня достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам. В противном случае на руках должна быть не только схема подключения и распиновка, но должны понимать, что делаете. Многие автолюбители, понимая, что к чему подключается, могут решить данный вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не только получить штраф от ДПС, но и стать причиной аварии. Ведь автолюбители часто ориентируются о необходимости торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждаться в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

 Загрузка …

avtozam.com

Схема подключения разъема прицепа (распиновка розетки фаркопа)

• Главная
• Статьи
• Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта	Код	Цвет проводов МЗСА	Цвет проводов ГОСТ 9200-76 стр. 10 (11)	На некоторых украинских прицепах	Сигнал	Сечение провода
1	L	Желтый	Желтый	Зеленый	Левый поворотник	1,5 мм2
2	54G	Голубой	Голубой	Красно-белый	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Черный	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Желтый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Розово-красный	Правый габарит и подсветка номера (иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Голубо-белый	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Голубо-черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии Написать комментарий

kupi-pricep.ru
