Пресс для яблок чертеж – самодельный гидравлический пресс для отжима яблочного сока, чертежи ручного аппарата

Содержание

Пресс для яблок своими руками, необходимые инструменты и материалы

Необходимость изготовить пресс для яблок своими руками возникает в сезон обильного урожая фруктов. С помощью этого устройства можно изготавливать натуральный сок как для употребления в домашних условиях, так и на продажу. К тому же на основе яблочного сока изготавливают некоторые алкогольные напитки. При необходимости отжать небольшое количество фруктов часто используется самодельное устройство.

Необходимые материалы и инструменты

Для создания пресса для яблок своими руками необходима база начальных инструментов и материалов. Самостоятельное создание конструкции позволяет сэкономить средства, затраченные на покупку профессионального оборудования. Такие препараты рассчитаны на большой объем продукции, с которым не справляются обычная соковыжималка или мясорубка.

Рекомендуемыми материалами являются заготовки, изготовленные из дуба, березы или бука. Эти породы являются биологически неактивными, поэтому их использование не сказывается на вкусе готового отжатого продукта. Если использовать древесину ели или сосны, вкус отжатого сока может изменяться.

Не рекомендуется использовать ДСП в процессе производства аппарата. Есть вероятность попадания в сок мелкой пыли. Но попадание не так страшно, как фенолформальдегидные клея, которыми пропитаны листья ДСП.

Набор необходимых инструментов и материалов отличается в зависимости от выбранного типа конструкции. При желании выполнить пресс для отжима сока из яблок исключительно из деревянных составляющих используется меньшее количество расходных материалов, отсутствует необходимость использования сварочных аппаратов.

Для работы понадобятся:

листы металла;
древесина;
металлические рейки;

винт;
гайки;
сварочный аппарат;
электроды;
саморезы, гвозди, шурупы.

Сварочный аппарат

Электроды

Заготовка из листа нержавеющей стали с просверленными отверстиями

Дренажная решетка для пресса – только дерево, а не ДСП

Технология изготовления пресса

Самодельный пресс для яблок может иметь различную конструкцию. Выбирается она в зависимости от желаний и возможностей изготовителя. Следует учитывать, что количество возлагаемой нагрузки должно быть пропорционально крепости аппарата. Поэтому у механизма, предназначенного для обработки большого количества сырья, должна быть прочная основа.

Выжимка яблочного сока своими руками происходит по такому принципу:

Помещенные в мешки яблоки укладываются на плоскость, имеющую отверстия.
Рейки будут удерживать мешки, а отверстия между ними предназначены для вытекания сока.

Сверху опускается пресс и оказывается давление.
Из-за силы сдавливания сок вытекает через предназначенные для этого отверстия.
В мешках, в которых закладывались яблоки в пресс, остается лишь сухая составляющая.

Самодельный пресс позволяет отжать около 70% сока из фруктов.

Различие в конструкции аппаратов зависит от принципа действия. При этом отличается основной механизм и методы его работы. Механизм может быть червячным или винтовым. Более популярным для разового использования является механизм, изготовленный на основе домкрата.

Домкратного (гидравлического)

Изготавливая конструкцию для обработки фруктов в домашних условиях, следует знать основные части работающего механизма, для правильного создания всех частей аппарата. Основными деталями, без которых невозможно создание аппарата, являются:

Опора аппарата. Она может быть изготовлена как из металлических, так и из деревянных составляющих. Благодаря ей устройство удерживается на земле и сохраняет равновесие.
Основной корпус — может иметь различную форму, которая зависит от материалов изготовления и возможности приобретения металлических деталей. Размер корпуса определяет количество продуктов для одновременного размещения в рабочем механизме.
Решётки для фиксирования фруктов. Рекомендуется помещать такую решетку между каждым мешком фруктов. Эта решетка будет препятствовать скольжению, которое образовывается из-за большого количества сока.

Аппарат для давления. Рекомендуется изготавливать этот аппарат поршневого типа. Именно он должен выдавливать сок.
Средство для поднятия домкрата или поршня.
Механизмы, облегчающие работы мастеру, — рукоятка винта, домкрат, оказывающий давление.
Чаша, бак или поддон, куда будет стекать готовый сок. Рекомендуется использовать большие по объему посудины, чем предполагаемое количество сока, добытое из фруктов за один заход. Такая мера предупредит разбрызгивание фруктового напитка и сохранит его чистым.

Создавая такой аппарат, следует придерживаться следующей последовательности действий:

Выбирается домкрат. Он может быть как ручным, так и гидравлическим. Преимуществом гидравлического аппарата является лёгкость и удобство в работе. Однако одним из главных недостатков этого вида является его стационарность. Используя обычный ручной домкрат, можно после выжимки сока использовать его по назначению, в машине.
Выбрав гидравлический домкрат, приступаем к созданию рамы. Она должна быть стальная, желательно металлическая и сваренная. Крепость этой рамы определяет мощность самого устройства. Желательно после сваривания рамы зачистить все швы. Рама должна удерживать на себе вес поддона, бочки и яблок.
Изготавливается деревянная бочка или емкость для отжима. Это может быть и металлическая бочка. Желательно чтобы и по бокам, и внизу были отверстия, сквозь которые протекает сок. При создании рекомендуется использовать доски, между которыми оставляют проемы в 1 см каждый. После изготовления бочки она должна быть прикреплена к каркасу. Если основание рамы металлическое, как и бочка, рекомендуется приварить ее. В таком случае каркас будет более надежным. В случае с деревянной бочкой устанавливать ее следует на поперечные перемычки рамы, закреплять при помощи металлических держаков. Любое скольжение и перемещение данной бочки должно быть исключено.

После этого создается упор для домкрата. В его создании можно использовать кусок дерева. Предпочтительно, чтобы площадь этой доски занимала всю площадь поверхности бочки. Для этой цели можно соединить между собой несколько деревянных досок. Если решено создавать весь корпус металлическим, данный упор для домкрата можно сделать из листа нержавейки, однако такой упор будет менее надежным, чем деревянный.

Затем создаются дренажные прокладки. Как их сделать, описано в разделе ниже. Для данного типа пресса рекомендуется создавать такие прокладки в круглом или поперечным виде.

После проведения вышеописанных операций приступают к подключению домкрата. Он устанавливается на упор и при помощи механических ручных движений пресс приходит в рабочее состояние. Мешки с сырьем перекладываются дренажными прокладками, вследствие чего происходит отжим сока. Как и в случае с винтовым отжимом, рекомендуется изготовить специальный поднос, в который будет стекать сок. Если бочка круглая, имеет отверстия не только снизу, но и по бокам, рекомендуется изготовить или купить пластиковый чехол, который будет собирать брызги сока, предотвращать его разбрызгивание и потерю и сохранять в чистоте окружающие предметы.

Перед использованием гидравлического домкрата для отжима сока рекомендуется тщательно вымыть его и вытереть насухо чистыми хлопчатобумажными тряпками. После проведения всех операций по отжиму сока рекомендуется промывание домкрата для устранения следов липкого сока. Только после этого возможно его использование по назначению.

Изготовленный на основе домкрата пресс является очень простым. К тому же покупка дополнительных материалов не потребуется, домкрат имеется в гараже каждого мужчины, поэтому изготовление пресса на его основе не займет много времени. Выбирая механизм, следует подумать о его целевом предназначению и окупаемости. При наличии одноразовой необходимости отжать большое количество сока, можно использовать находящийся в гараже домкрат. Если аппарат нужен для постоянной работы, рекомендуется иметь отдельный механизм. Более удобным для изготовления является винтовой.

Домкрат

Упор для домкрата

Полосы с досками корпуса пресса сгибаются в виде круга

Винтового

Ниже описана конструкция домашнего пресса для яблок, которая предусматривает возможность изготовить механизм с червячным принципом работы. Винтовой механизм является очень прочным, долговечным и удобным в работе. Для его создания необходимо немного инструментов, поэтому данный тип является популярным. В его основе является рамочный каркас. Выполняя работы по нижеприведенной схеме, получится самодельный аппарат, использование которого возможно несколько сезонов подряд.

Как сделать пресс самостоятельно:

Первым этапом является изготовление прочной конструкции, удерживающей аппарат в вертикальном положении и придающей ему устойчивости. Эта конструкция может быть выполнена как из металлических, так и из деревянных составляющих. Готовя эту конструкцию из деревянных составляющих, следует обтесать и обработать дерево. Подготавливая конструкцию из металла, рекомендуется пользоваться швеллером и зачищать все сварочные швы болгаркой. Желательно изготавливать верхнюю перемычку из металлической планки. Это позволит винту быть устойчивым.
В верхней планке делается отверстие, предназначенное для винта. Подойдёт любой крепкий винт. Отверстие необходимо для гайки. Когда оно сделано, необходимо приварить металлическую гайку к перемычке.
Изготавливается решётка, она предназначена для удерживания мешков с яблоками и протекания сквозь них сока. Рекомендуется изготавливать эту решетку из дерева. Планки, используемые для изготовления этой решетки, должны быть толстыми и не быть тоньше 2 см. Рейки необходимо сложить в 2 слоя. Они прибиваются на планку, выполненную из дерева, перпендикулярно друг другу. Такая форма позволяет удерживать конструкцию в максимально устойчивом положении.
Устанавливается фиксатор для винта, оказывающего давление. Этот фиксатор необходим для остановки движения во время окончания процесса выдавливания сока.
Изготавливается поднос, который необходим для устойчивого положения тары для приёма готового фруктового напитка. Поднос необходим для отсутствия движения бочки или кастрюли, собирающей сок. Если не будет подноса, есть вероятность опрокидывания нижней тары.

Используя вышеописанные чертежи, изготавливается надежный пресс, который может служить долгие годы при бережной эксплуатации и своевременных ремонтных или профилактических работах. Для продления срока службы аппарата использовать его следует только по назначению.

Сгибание заготовки в цилиндр

Нижняя часть рамы из профильной трубы

Верхняя часть рамы с гайкой для винта

Поршень из нержавейки

Пресс почти готов, остается лишь покрасить раму

Изготовление дренажных прокладок

Самодельный пресс для яблок не может быть изготовлен без дренажных прокладок. Эти решетки, зачастую изготавливаемые из дерева, принимают непосредственное участие в процессе отжима сока. Он происходит таким образом:

Подготовленные фрукты порционно раскладываются в тканевые пакеты, которые должны быть выполнены из натуральной, сетчатой ткани. Подойдёт многослойная марля, бязь или хлопок. Тканевые пакеты могут быть сшиты в виде мешочка, а при их отсутствии допускается упаковывание порционных частей продукта в отрезы ткани. Свертки должны быть плотными и упаковываются они по принципу конверта. Такой способ сворачивания тканевых пакетов предупредит выпадение кусков яблок из мешка.
В давильный аппарат укладываются мешки. Допускается послойное укладывание нескольких мешков с прокладыванием между каждым слоем деревянной решетки, которая препятствует скольжению, а также создает дополнительное давление, позволяющее добыть большее количество сока. Чем больше тканевых пакетов будет помещено за один раз в давильню, тем сложнее будет отжать сок. Потребуется больше силы для проведения операции. Не рекомендуется закладывать одновременно свыше 4 тканевых пакетов с фруктовой нарезкой.
Когда корпус заполнен, происходит опускание механизма, оказывающего давление. Постепенное опускание механизма провоцирует выдавливание и стекание сока. Поэтому перед началом опускания давящего механизма следует поставить на поддон большую кастрюлю, ведро, бочку или другую тару для приема сока.
Процесс опускания давящего механизма должен продолжаться до тех пор, пока выдавливается сок. Когда прекращается вытекание сока, механизм поднимается вверх.
Удаляется послойно спрессованный яблочный жмых в пакетах и решетки. Жмых удаляется, в мешки фасуется новая партия яблочной нарезки и процедура повторяется.

Процесс создания яблочного сока своими руками включает в себя перекладывание упаковок подготовленного материала дренажными конструкциями. Наиболее часто они изготавливаются из дерева, но могут быть изготовлены и из других материалов. Поскольку дерево является натуральным природным материалом, рекомендуется использовать именно его. Данные дренажные прокладки должны быть очень толстыми и плотными. Крепость дерева должна позволять оказывать на него сильное давление. Рекомендуется изготавливать прокладки из квадратных планок, имеющих зачищенные рёбра. Достаточно поперечного и продольного соединения планок в два или три слоя для создания одной дренажной сетки. Соединять эти планки можно при помощи гвоздей, более надежное соединение подразумевает использование саморезов.

Процесс самостоятельного изготовления в домашних условиях пресса для яблок является возможным в нескольких вариациях. Можно изготовить пресс из домкрата, с помощью винта или других подручных средств. Изготовление такого аппарата не является затратным и вполне может быть изготовлено из имеющихся в домашних условиях средств и материалов. Правильно эксплуатируя изготовленный пресс согласно предназначению, а также проводя регулярное техническое обслуживание (после каждого применения) можно надолго продлить срок эксплуатации аппарата.

Видео

Способы изготовления пресса для яблок своими руками

Яблони периодически одаривают садоводов-любителей таким масштабным урожаем, что избыток фруктов некуда девать. Кроме варенья и компотов, остается еще один вариант переработки плодов – сок. Но многие не связываются с таким видом заготовок из-за высокой трудоемкости процесса. Обычные бытовые соковыжималки просто не справятся с большим объемом сырья, а покупать профессиональный аппарат на сезон не все готовы. Но есть отличный вариант – быстро и качественно отжимать сок из яблок на сделанном своими руками прессе.

Какие материалы потребуются

Чтобы самостоятельно сделать стандартный пресс не требуется специальных навыков и чертежей. Отмерять, отпилить рейку, забить гвоздь или завинтить гайку при желании сможет каждый. Необязательно владеть сварочным аппаратом, любую конструкцию можно воспроизвести в деревянном исполнении с помощью обычных садовых инструментов.

Самодельный деревянный пресс для яблок

Для изготовления домашнего пресса из инструментов потребуются ножовка по дереву и металлу (или болгарка), сварочный аппарат, отвертки, плоскогубцы, молоток. Что касается материалов, то в ход идут в основном следующие:

металлический швеллер;
деревянные бруски, рейки, доски;
саморезы, болты и гайки;
бак или бочка, стальной лист из нержавеющей стали;
верстачный винт и гайка, вентиль, резьбовой стержень или домкрат – в зависимости от выбранной конструкции;
прочная ткань с хорошими дренажными свойствами для мешочков под яблоки: бязь, хлопок, джутовая мешковина, лен.

Деревянные элементы лучше выполнять из дуба, березы или бука, поскольку материалы из биологически активных пород деревьев (ель, сосна) могут изменить вкус сока.Из ДСП дренажные решетки не делать ни в коем случае: в продукт будет попадать мелкая пыль, пропитанная фенолформальдегидным клеем.

Типы конструкций: схемы и чертежи

Главное в прессе – прочная основа и рабочий механизм.

Принцип работы аппарата:

послойно через дренажные решетки укладывается подготовленное сырье для отжима (измельченные яблоки) в тканевых мешках;
при помощи механизма сверху опускается гнет и давит сок.

Хороший пресс выжимает 65-70% сока, оставляя почти сухой жмых. Сделать такой своими руками вполне реально.

Конструкции самодельного пресса различаются по принципу действия основного механизма:

Винтовой.
На основе домкрата: механический и гидравлический.
Комбинированный.

В основной массе конструкций давление оказывается сверху, но в комбинированном варианте сжатие идет по двум направлениям: при помощи винтового механизма сверху и гидравлического домкрата снизу.

Пресс для отжима сока состоит из следующих частей:

устойчивая станина;
четырехугольный или цилиндрический корпус, внутри которого складываются мешки с шинкованными яблоками;
деревянные решетки, которыми перекладываются мешки, чтобы не расползались;
поршень-гнет, непосредственно оказывающий давление на жмых;
подпятник для домкрата;
рабочий механизм: винт с рукояткой, механический или гидравлический домкрат;
чаша-поддон.

Основной корпус может быть:

одинарным перфорированным: сок через отверстия будет стекать по стенкам и через днище в поддон;

Винтовой пресс для яблок с одинарным перфорированным корпусом

двойным: на перфорированный металлический цилиндр одевается сплошной кожух немного больше диаметром;
в виде сплошного металлического корпуса с одним сливным отверстием снизу;
собранный из деревянных реек, соединенных обручами, − бочка. Стенки при этом выполняют функции дренажной решетки.

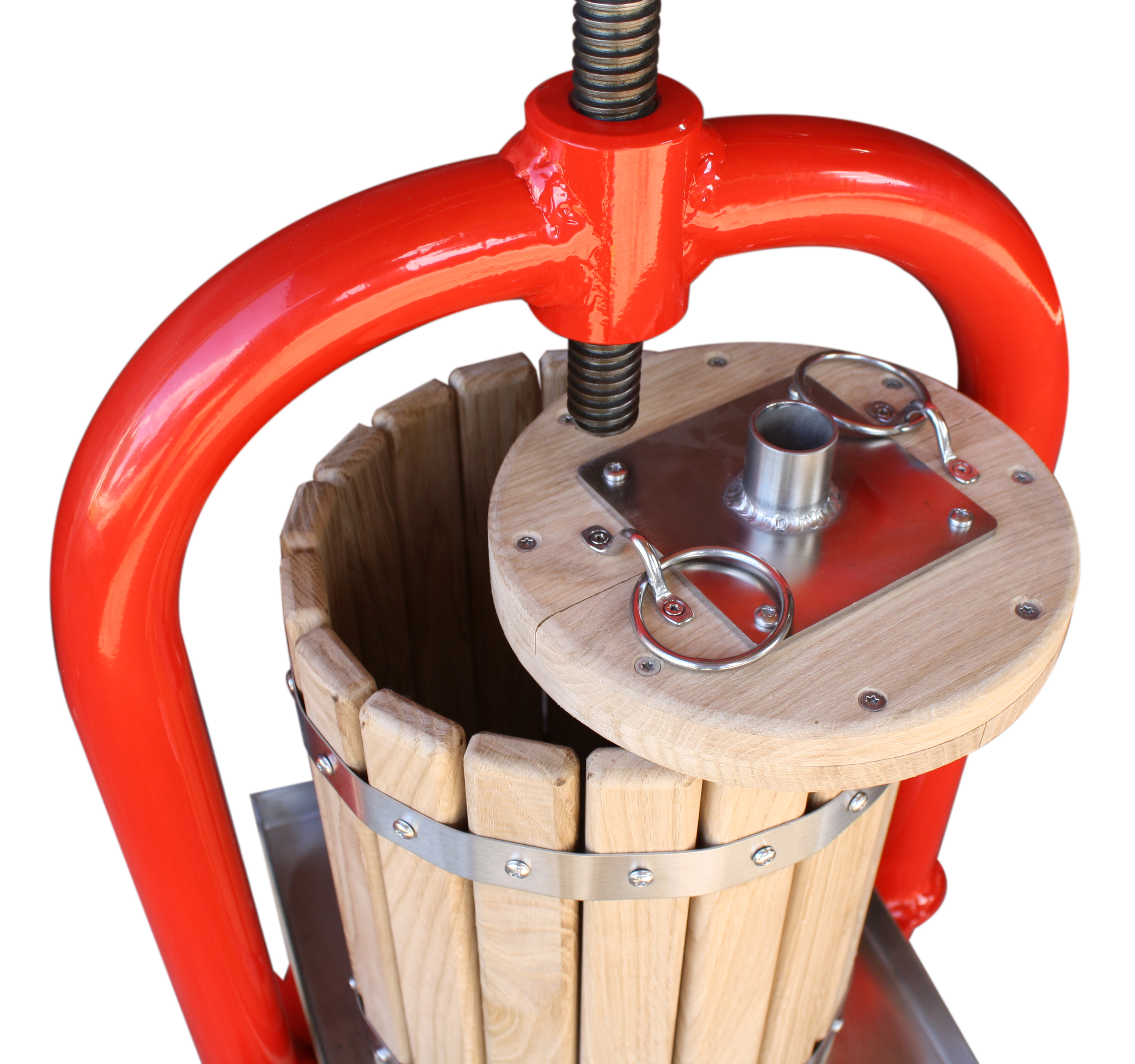

Винтовой пресс для яблок с корпусом из деревянных реек

Корпуса вообще может не быть – просто пирамида из деревянных рамок-решеток в подносе с устьем внизу, под которую подставляется емкость для сока.

Гидравлический рамочный пресс

Данная конструкция просто и быстро монтируется. Для нижней плиты можно взять кусок столешницы, например.

Червячный механизм или гидравлический домкрат: что выбрать?

Винтовой (червячный) механизм в прессе реализовывается в виде крупного винта (резьбовой оси) с гайкой или механического домкрата. Последний вариант гораздо проще – можно купить в магазине запчастей или достать из багажника автомобиля, не потребуется ничего искать, подгонять, вытачивать и сваривать.

Конструкции на основе гидравлического домкрата значительно производительнее (усилие от 1т), чем механические, и требуют минимум трудозатрат со стороны человека. Бутылочные гидравлические домкраты дают возможность отжимать сок быстро и в больших объемах. Они удобно вписываются в любую конструкцию.

Бутылочный гидравлический домкрат

Можно сконструировать пресс со съемным механизмом, тогда не придется специально покупать домкрат, а можно воспользоваться дежурным в багажнике. Ведь урожай яблок бывает хорошим не каждый год.

Изготовление пресса своими руками

Прессу нужна устойчивая прочная опора – станина. Самое простое – это собрать ее из деревянных брусков при помощи винтов. Для изготовления металлической станины потребуется сварочный аппарат и швеллер.

Размеры рамки зависят от диаметра рабочего корпуса или параметров дренажных решеток. Поэтому, если планируется корпусная конструкция, то подготовить емкость нужно заранее.

Простейший рамочный пресс с червячным механизмом

Сваривается устойчивая конструкция. По центру верхнего швеллера вырезается отверстие под гайку винта (можно использовать старый верстачный или заказать у токарей). Гайка вваривается в рамку.

Каркас рамочного пресса из швеллера

Затем собирается деревянная дренажная решетка, которая представляет собой два слоя реек, набитых перпендикулярно друг другу. Толщина реек – не меньше 20 мм. Также необходимо установить подставку из брусков. На верхнюю доску крепится фиксатор для давящей части винта – любая подходящая по форме металлическая деталь (можно посадить на эпоксидный клей).

Деревянная дренажная решетка пресса для яблок

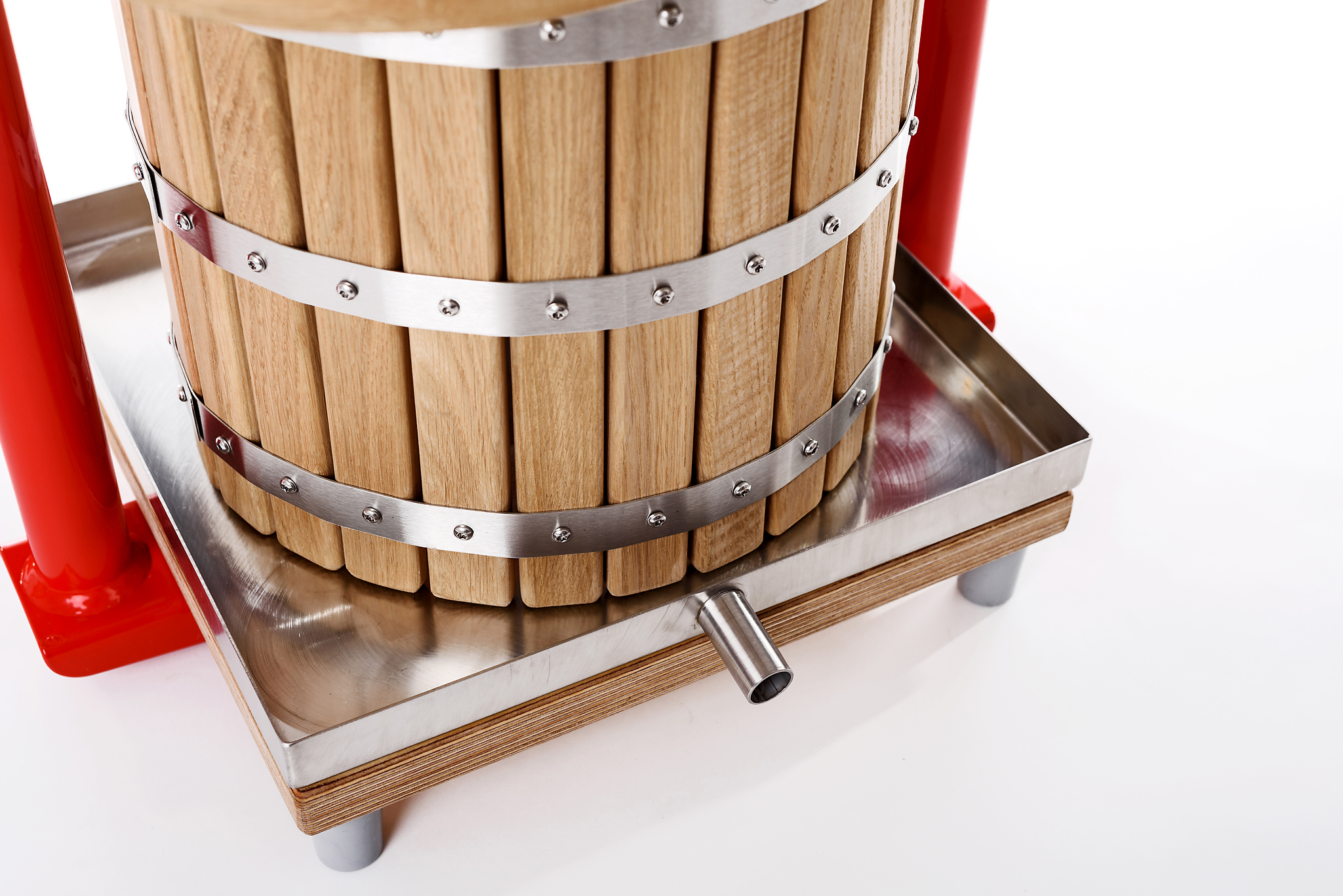

Поднос делается из листа нержавеющей стали, в передней части выгибается носик-сток. Остается подставить кастрюлю или другую емкость. В итоге получается пресс.

Самодельный винтовой рамочный пресс

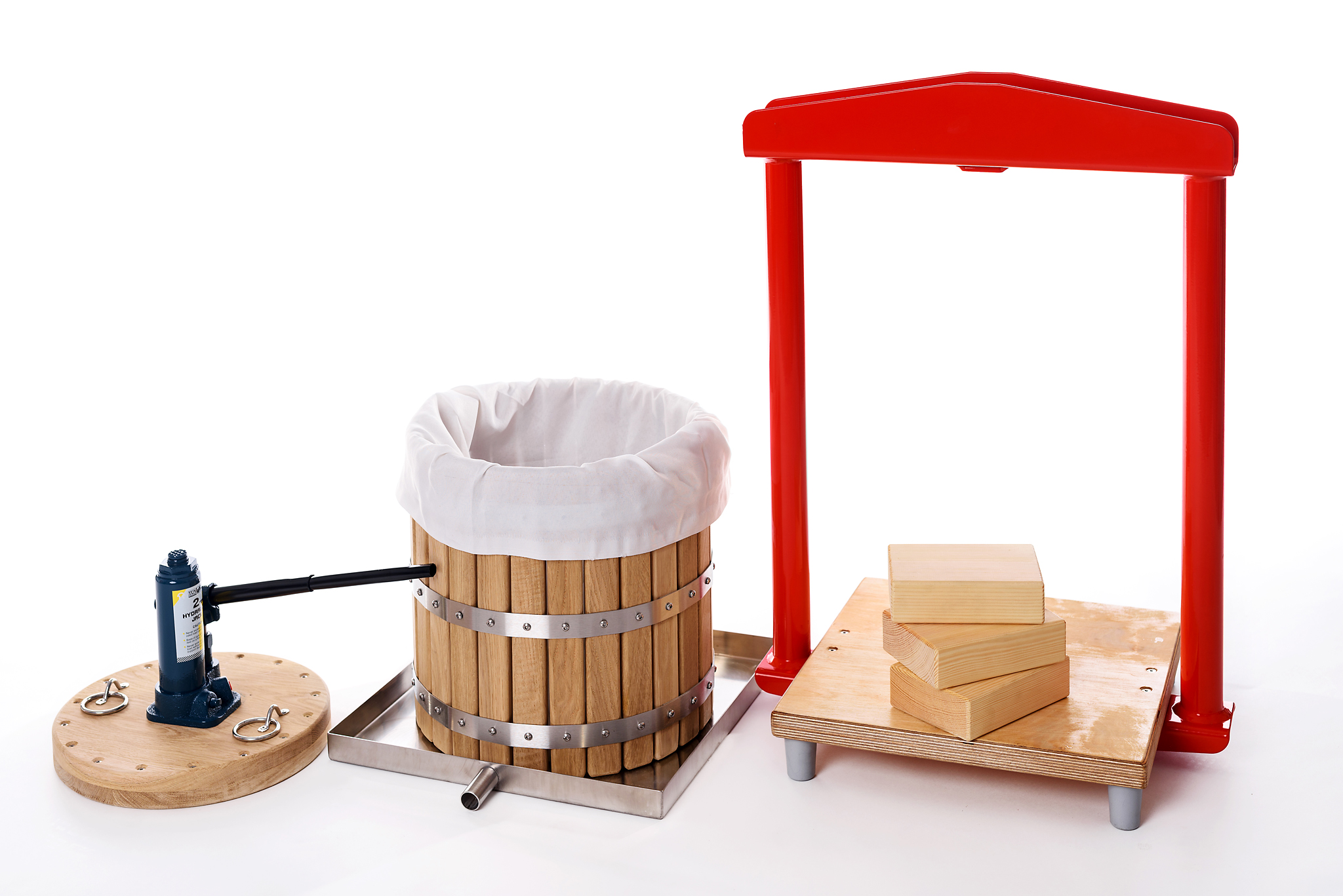

Корпусный гидравлический пресс для яблок

Станина для гидравлического пресса собирается по тому же принципу, как и для винтового. В качестве корпуса проще всего взять уже готовую металлическую или деревянную бочку. В самом низу вырезается отверстие и оборудуется сливным носиком.

Если деревянная бочка не совсем герметичная – даже хорошо. Сок будет сливаться сразу по нескольким направлениям, в итоге все равно окажется в поддоне. На такую конструкцию сверху лучше надеть пластиковый кожух побольше диаметром, чтобы не было брызг.

Деревянный корпус можно сделать самостоятельно:

Понадобится: несколько равных по размеру дощечек (можно паркетных), две полосы из нержавеющей стали и саморезы с антикоррозийным покрытием.
Доски сверху и снизу прикручиваются саморезами к полосам на расстоянии примерно 10 мм.
Полосы с досками сгибаются в виде круга, концы полос скрепляются болтами.
В качестве поддона может быть подходящая по диаметру пластиковая миска с вырезанным внизу сливом для сока.

Еще один важный элемент – упор для домкрата. Обычно делается из дерева: нужно сбить рейки и вырезать из получившегося полотна круг чуть меньше диаметра рабочего корпуса. Можно при помощи болгарки выпилить опору из листа нержавейки.

Упор для домкрата

Дренажные прокладки делаются также, как в описании для винтового пресса, но им придается круглая форма.

В итоге должна получиться конструкция примерно как на фото.

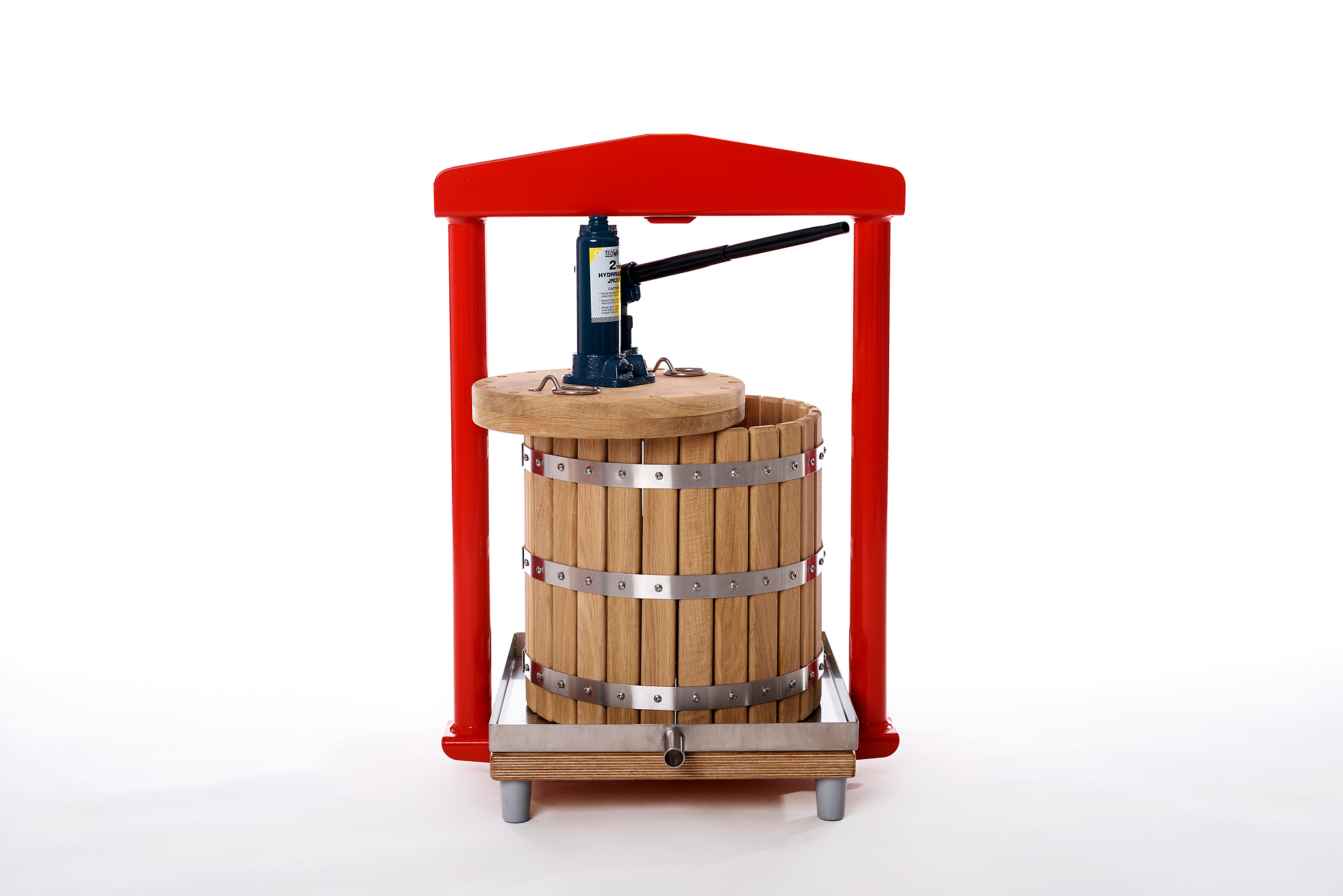

Корпусный гидравлический пресс для яблок

Подготовка сырья

Принцип отжима яблочного сока прост – чем мельче порублено сырье, тем больше продукта получится на выходе. Лучше всего использовать специальный измельчитель (дробилку), поскольку мелко порезать несколько ведер яблок вручную теоретически возможно, но фактически трудно реализуемо. Электромясорубка для больших объемов тоже не вариант: ревет, воет, греется, в итоге может и сгореть. Подходящую дробилку тоже можно сделать самостоятельно.

Самая простая конструкция самодельной дробилки

Из влагостойкой фанеры или листовой нержавеющей стали слегка на конус монтируется глубокий бункер. К нему для устойчивости снизу крепятся два бруска. В нижнюю часть емкости врезается деревянный валик (лучше из бука) с накрученными по спирали саморезами. В качестве барабана можно использовать обычную кухонную скалку. Ось вращения валика выходит наружу, в него вставляется дрель и начинается процесс.

Некоторые просто дробят яблоки в ведре при помощи строительного миксера.

Процесс отжима сока из яблок в домашних условиях

После того, как сырье подготовлено, оно раскладывается по матерчатым мешочкам или заворачивается в куски ткани по принципу конверта. Далее свертки укладываются в емкость, корзину или просто на дно конструкции послойно через дренажные решетки. Помещается примерно 3-4 пакета. Сверху опускается гнет, сок стекает в поддон. Когда процесс отжимания закончен, вынимается мезга, загружается следующая партия.

Оставшийся жмых после качественного давления обычно достается сухим и спрессованным в «таблетки» (фото 16).

Жмых яблок после пресса

Выжимки лучше утилизировать в компостную кучу. На таком материале очень хорошо размножаются черви, создавая ценное для огорода удобрение.

Полученный сок можно не только пить свежим, но и сделать заготовки на зиму:

пастеризованный закатанный сок;
яблочное вино нескольких видов;
яблочный сидр.

Яблоки – очень ценный для здоровья продукт. Закапывать и отдавать соседским хрюшкам излишки урожая крайне неосмотрительно и расточительно. Соорудив пару нехитрых приспособлений, можно быстро и просто переработать все фрукты. А зимой так приятно будет доставать из погреба или холодильника полезные и вкусные янтарные напитки!
