Из-за бурного развития IT-технологий большое количество людей желают быть осведомлёнными по поводу тонкостей выбора кабеля с интерфейсом HDMI. Среди такого разнообразия представленных на рынке товаров неискушённые пользователи запросто запутаются. И поэтому давайте рассмотрим нюансы приобретения шнура с нужным интерфейсом.

В принципе, HDMI давно уже присутствует в быту, хотя данное обстоятельство всё равно не добавляет компетенции некоторым людям. И дабы развеять сомнения покупателей, отметим, что HDMI имеет уменьшенные габариты по сравнению с DVI. Также в отличие от некогда популярного видеоинтерфейса он оснащён защитой, предотвращающей копирование данных.



Шнур такого типа находит применение в коммуникации следующих устройств:

• Присоединение ПК, ноутбука, планшета к ТВ, компьютерному монитору, проектору.
• Подключение DVD-плеера к ТВ.
• Сообщение игровых приставок, Blu-ray и прочих комплектующих.

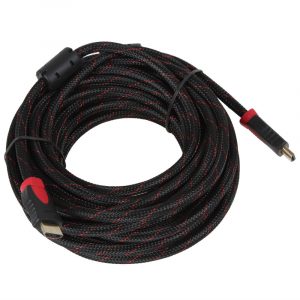

Длина HDMI кабеля

Ранее максимальная длина шнура ограничивалась всего лишь 10 метрами — при превышении данного расстояния было возможным появление артефактов либо полное затухание сигнала. Решение заключалось в применении удлинителей и повторителей при передаче контента на десятки метров.



Даже сейчас среди потребителей гуляет дезинформация — некоторые люди полагают, что 10-метровый провод якобы представляет собой верх возможностей качественной передачи информации без усилителей. Теперь можно транслировать видео без использования каких-либо усилителей до 40 метров. Причем кабель до 25 метров спокойно передает сигнал без усилений. А на кабелях длиной 30 и 40 метров встроен компенсатор потерь. Который не только усиляет цифровой сигнал на такое большое расстояние, но и передает его с разрешением картиники до 4096p (4Кх2К).



Для устройств, работающих на большой удалённости

В подобные изделия вмонтирован компенсатор искажений. Поэтому технологии позволили обмениваться фильмами на столь немалые расстояния без привлечения приспособлений, усиливающих сигнал.



Несомненно, магазины готовы предложить заинтересованной аудитории шнуры и большей длины. Так, желания пользователей могут удовлетворить 60-метровые выпускаемые HDMI шнуры. Тем не менее, для подобной протяжённости лучше привлекать удлинители по витой паре. Которые помогут вам подключить оборудование находящееся на расстояние друг от друга от 40 метров и до 150 метров без каскадирования. Если же вам необходимо расстояние более 150 метров, то при помощи каскадной системы некоторых удлинителей вы можете протянуть сигнал до 300 метров!



Версии HDMI кабелей

Обсуждаемый в данной статье интерфейс стал плодом труда нескольких популярных игроков рынка, в числе которых находятся и Philips, и Sony. Первая версия кабеля была выпущена в 2002 году и до нашего времени продукт не сдаёт своих позиций среди великого ассортимента компьютерных девайсов. Очевидно, что происходит непрерывное совершенствование стандарта HDMI, подтверждаемое с выходом новой версии.



Претерпев череду обновлений, рассматриваемый интерфейс вышел в формате 2.0. Эта версия пришла на смену 1.4, с момента выпуска которой скоро будет уже 10 лет, и призвана улучшить качество передаваемого видео. Несмотря на то, что HDMI предыдущей версии тоже работает с режимом 4K Ultra HD, у него не хватает нужной пропускной способности. Ведь четырёхкратное превышение формата Full HD 1080p не способно нормально функционировать при 10,2 ГБ/с.



Преимущество спецификации 2.0

Возможности HDMI 1.4 рассчитаны на максимальное разрешение в 3840х2160 (4К) с задействованием таких частот, как 24, 25 и 30 герц. Доступно также воспроизведение контента с размерами картинки в 4096х2160 и частотностью в 24 герца, что соответствует полноценному четырёхкратному увеличению вышеупомянутого Full HD.

Тем не менее, такие характеристики не могут сделать устаревшую версию 1.4 хорошим выбором для просмотра видео с часто меняющимися кадрами наподобие динамичных игрушек, боевиков, наполненных спецэффектами, либо трансляции спортивных состязаний. На сегодняшний день с помощью 2160p24/2160p30 можно разве что коротать время за долгоиграющими телевизионными сериалами, в частности мелодрамами.



Возросшая пропускная способность и не только

Естественно, стандарт нового поколения 2.0 поддерживает Ultra HD 4K, но у него пропускная способность выросла уже до 18 Гб/с.



Данная технология содержит следующие инновационные решения:

• Повышение количества аудиоканалов до 32 (в 4 раза больше, чем у версии 1.4).
• Максимальная частота звуковой дорожки 1536 кГц.
• Параллельная передача информации 2 устройствам с использованием 1 дисплея.
• Аудио теперь можно отправлять по 4 каналам для разных людей.
• Внедрена совместимость с соотношением сторон 21:9.
• Изображение и звук теперь синхронизируются в динамическом режиме.
• Дополнение для обмена данными с дистанционными пультами (CEC).
• Глубина цвета составляет 10 - 12 бит при просмотре фильмов в Ultra HD.



Типы HDMI кабеля

Множество версий, присущих HDMI, способно дезориентировать рядового пользователя. Ныне насчитывается пять видов спецификаций, самая свежая из которых выпущена на исходе 2017 года. Дополнительная путаница возникает из-за того, что хотя разные спецификации взаимозаменяемые, виды разъёмов отличаются. Когда 12 лет назад мир увидал версию 1.3, все спецификации обсуждаемого интерфейса поделили на 2 категории — стандартную и высокоскоростную.



Однако помимо этих двух категорий все модели HDMI шнуров делятся на четыре типа, ведь у всех них разное предназначение в эксплуатации. Неправильно подобранный вид кабеля способен нанести серьёзное искажение получаемой на выходе картинке. Отсутствие синхронизации видео и аудио потоков — это тоже одно из последствий использования несоответствующего провода.



Нетребовательный базовый стандарт

Бюджетная стандартная категория HDMI кабелей распознаёт картинку в качестве 720p либо 1080i. Частота, на которой работает такой шнур, составляет 75 МГц. Можно задействовать коммуникацию аппаратов, которые не предъявляют особых требованию к разрешению контента; это и плазма, и ЖК-панели, и DVD-плееры. Качество итогового изображения, равно как и звукового ряда, здесь лишено приоритета. Пропускная способность у базового типа HDMI шнура не превышает 4,9 Гбит/с (а часто находится в пределах 2,25 Гбит/с), цветовая характеристика (глубина) — 24 бит, а потоковая трансляция составляет максимум 165 Мп. Это единственный из всех выпускаемых типов кабелей, который лишён поддержки реверсивного канала звука.



ARC, 10,2 Гбит/с и другие плюсы High Speed

Что касается High Speed, то он совместим с популярными типами кодирования видеоконтента. Также изготовителем реализована поддержка ARC, позволяя не подключать ещё один провод для передачи звуковых данных.

Надо, чтобы техника, которую планируется соединить между собой, умела работать с таким реверсивным аудиоканалом.

В целях ориентированности пользователей производители соответствующих комплектующих указывают сочетание заглавных букв ARC.



Высокоскоростной HDMI кабель подходит для сообщения следующих аппаратов:

• Плеер типа HDD с Blu-ray.
• Приёмник спутникового телевидения.
• ЖК-панель и плазма.

Шнуры данной категории реализуют передачу видео в качестве 1080p до 4К. Пропускная способность в этом случае вдвое выше, чем у предшественника — 10,2 Гбит/с. Глубина цвета тоже возросла в 2 раза, а полоса частот повысилась до отметки в 1080 Мп.



Два варианта с каналом Ethernet и автомобильный кабель

Стандартный шнур с каналом Ethernet включает совокупность параметров базового стандартного кабеля, а также позволяет передавать контент в обе стороны на битрейте в 100 Мбит/с. Но обеспечить такую скорость можно при реализации Ethernet HDMI в подключаемой технике.

Есть возможность создания быстродействующей коммуникации с интернетом и транслирования данных остальным девайсам, соединённым при помощи HDMI кабеля. Разработчики реализовали работу рассматриваемой категории шнуров с реверсивным каналом передачи звука.

Высокоскоростной тип кабеля с поддержкой Ethernet дополнительно разрешает транспортировать информацию максимум по 100 мегабит за секунду. И наконец, существует провод, созданный для присоединения HDMI девайсов к бортовому компьютеру и другим устройствам, вмонтированным в автомобиль.

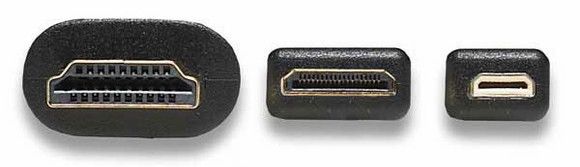

Разъёмы HDMI кабеля

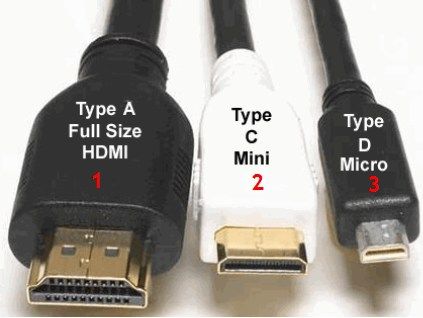

Теперь стоит коснуться видов разъёмов, устанавливаемых на аппараты с рассматриваемой технологией:

• Базовый разъём, маркируемый буквой A, востребован в домашнем использовании и способен соединить ТВ, проекторы, DVD-плееры.
• Микро-HDMI (C) и мини-HDMI (D) предназначены для связи портативной техники наподобие смартфонов, планшетных компьютеров либо фотоаппаратов.

Стандартный HDMI разъем 19 pin 13,9 мм на 4,45 мм,. Разъем мини используется в фотоаппаратах, камерах, мобильных телефонах и имеет технические параметры полноценного провода. Размер 6,4 мм на 2,8 мм. Микро исспотзуется в телефонах и планшетах и имеет размер в половину меньше мини.

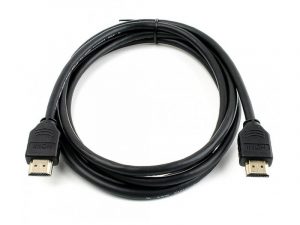

Рекомендации по выбору HDMI кабеля

Просматривая различные страницы в Сети, можно наткнуться на разнообразные руководства, касающиеся отдания предпочтения тому или иному проводу с обсуждаемым интерфейсом. Пользователи пытаются выделить собственные закономерности выбора конкретной модели.



Металл, из которого был сделан кабель, играет роль в формировании его эксплуатационных характеристик. Но всё же во время покупки нет возможности в полной мере протестировать работу шнура. Поэтому потребителю только и остаётся, что довериться избранному разработчику и впоследствии самостоятельно испытывать изделие. Фактически, такую стратегию в какой-то степени можно назвать методом проб и ошибок. К счастью, в этом нелёгком деле присутствуют определённые наблюдения, которые есть смысл принять во внимание.



Так ли надёжно золотое покрытие?

Встречается такое утверждение, что позолота на штекерах улучшает чёткость передаваемого контента. Но золото задействуют во избежание появления коррозии, препятствующей стабильной транспортировке данных. Тем не менее, например, никелирование обеспечивает меньшее стирание контактов. Иной вариант заключается в приобретении проводов с хромированием. Нанесенное золото слишком мягкое, оно не подходит для постоянного извлечения кабеля.

Сыскало популярность покрытие штекеров нитридом титана в противовес золоту, таким образом, повышается запас прочности кабеля. Следовательно, нитрид титана будет более удачным выбором в случае эксплуатации шнура при высокой влажности. Однако подвох состоит в том, что две этих защиты непросто различить визуально. Но с другой стороны, само качество получаемых данных кардинально разниться не будет.



Источники возникновения искажений сигнала

Как правило, цифровая транспортировка не предъявляет особых требований к используемому проводу. Однако вследствие несоблюдения всех тонкостей во время производства возможно появление некоторых искажений.

Другая причина возникновения артефактов — трансляция контента на десятки метров без усилителей. HDMI кабели могут различаться по длине, но за счёт особенностей изготовления одинаково передавать данные. Стоит также не забывать и о сечении - благодаря повышению оного до 0,205 мм² можно до 25 метров беспрепятственно пересылать данные.



В итоге получается, что площадь сечения кабеля прямо пропорциональна требуемой длине. Текущая статья уже приводила в пример единицы измерения AWG, калибровки проводников, принятой в Соединённых Штатах. Большее значение AWG означает меньшую длину HDMI шнура.



Соотношение длины и поперечного сечения

При длине кабеля в 5 метров достаточно диаметра в 7 мм, что соответствует 28 AWG. 10-метровый провод для качественного сигнала лучше покупать с площадью сечения, равной 8 мм (маркируется как 26 AWG). Ещё на миллиметр толще кабель должен быть при длине в 15 метров или 24 AWG. При эксплуатации 20-метрового шнура рациональнее будет отдать предпочтение модели с 22 AWG, т.е. с 10 мм в диаметре.



Ещё один нюанс заключается в том, что при большом сечении применяется хорошая изоляция провода. Объединение указанных факторов позволяет добиться качественной транспортировки цифрового контента. А новые модели HDMI совместимы с версиями, выпущенными ранее. И хотя цифровой формат транслирования видео не слишком требователен к шнуру данного интерфейса, всё же лучше ориентироваться на вышеуказанные поперечные сечения.



Дополнительное предупреждение помех

Технология экранирования позволяет защитить провод от наводок. Подобно работе витой пары, «плюс» и «минус» сигнальной пары по всей длине кабеля переплетаются с «минусом». Данная конструкция уменьшает помехи, спровоцированные сигнальной жилой. Дополнительно к этому фольга предотвращает влияние наводок внешнего типа.

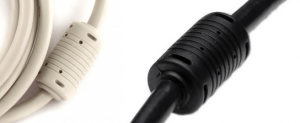

Ещё одно средство улучшения стабильности передачи контента заключается в использовании ферритовых цилиндров либо колец. Фильтрация таким способом позволяет предотвратить воздействие внешних наводок, имеющих большую частоту. Итого можно утверждать, что удовлетворительная поперечная площадь шнура в сочетании с достойным экранированием делает его достаточно толстым.



Существенное преимущество HDMI

Есть люди, которые не забыли о стандарте S-Video, применяемом с композитным проводником. Хотя конечно, с помощью интерфейса HDMI появилась возможность получения качества нового уровня. Тем не менее, пользователи вряд ли это оценят при просмотре итогового видео. Очевидное преимущество появляется при просмотре контента посредственного качества.

Звуковой ряд так само передаётся на достойном уровне. Реализована поддержка 8-канальной аудиодорожки с разрядностью в 24 бита и частотой дискретизации, равной 192 кГц. Любители такой технологии, как, например, Dolby TrueHD оценят инновации, которые привнесены HDMI.

Один такой кабель заменяет 8 в случае работы традиционного аналогового вещания. Естественно, большинство ценителей качественного звучания охотно готово расстаться с таким нагромождением проводов.



Разновидности HDMI

Вопрос об идентификации конкретной версии выпущенного шнура интересует немалое количество пользователей. Однако первым делом стоит подробнее вникнуть в характеристики ныне изготовленных моделей.



А всё началось с того, что компания HDMI Licensing LLC, выпустившая стандарт, была образована совместной работой нескольких популярных организаций. Её детище было призвано встать на смену уходящему в историю гнезду SCART, что в принципе было достигнуто.



На физическом уровне обсуждаемый кабель включает в себя 19 проводников, которые соединены единой оплёткой. Последняя, в свою очередь, содержит предусмотренные слои изоляции. В первой версии 4,9 Гбит/с составляло минимальное значение пропускной способности HDMI. Хороший уровень воспроизведения получаемой картинки доступен благодаря отсутствию механизма сжатия.



Изменение наименований продукта

Как уже сообщалось выше, версия 1.0 вышла в далёком 2002 году, заняв место на рынке. Но вскоре разработчики ежегодно трудились над модернизацией семейства кабелей. Результатом их стараний стало уже 13 выпущенных версий шнуров. Последняя версия 2.1 представлена в начале 2017 года.

Естественно, производители стремились и повысить быстродействие HDMI кабелей, и усовершенствовать остальные эксплуатационные параметры. Внимание уделялось также и повышению функционала.



Не мудрено сбиться с толку при подобном ассортименте присутствующих на рынке товаров. И компания согласовала впредь не использовать цифры при градации изделий. В 2009 году мир увидал версию с интегрированной поддержкой 4К×2К и технологией Fast Ethernet-подключения (1.4). С тех пор существует пять видов стандартов, среди которых два базовых, два высокоскоростных и один автомобильный.



Стандарт HDMI

Модели данного типа беспрепятственно можно использовать в абсолютном большинстве девайсов, присутствующих в нашем быту.

Стандарту HDMI присущи следующие характеристики:

• Максимальное разрешение передаваемого контента, как правило, составляет 720p либо 1080i, намного реже 1080p.
• Наименее низкое быстродействие — всего 4,9 Гбит/с.
• Частота дискретизации — 74,25 мегагерц.
• 24-битная глубина цвета.

Подобный вариант не может обеспечить отличную чёткость показа и звучания, поэтому сгодится для транслирования базовых сигналов с подключенными нетребовательными аппаратами. Артефакты здесь будут присутствовать, следовательно, например, истинным киноманам такой тип кабеля вряд ли подойдёт.



Стандарт HDMI with Ethernet

Данные шнуры содержат все характеристики предыдущего стандарта (в том числе и поддерживаемое разрешение 720p/1080i), но появился также способ пересылки контента до 100 Мбит/с. Это Ethernet-канал для связи, подходящий для бытовых нужд большинства потребителей.



Особенности эксплуатации представленного вида кабеля таковы:

• Обязательная поддержка гнезда Ethernet HDMI всеми сообщающимися девайсами (только при этом условии есть смысл рассчитывать на эффективную работу техники).
• Параллельная с подключением к Всемирной сети возможность передачи информации другим комплектующим, присоединённым вышеописанным способом.
• Реверсивный аудиоканал, отсутствующий в базовом стандартном варианте.



Автомобильная версия HDMI

Очередная категория моделей рассматриваемого назначения нашла своё применение в аудиосистемах передвижной техники. По большому счёту используется специалистами по установке автомобильного звука. Характеризуется стойкостью к непростой среде эксплуатации, например, постоянным вибрированиям, скачкам температуры воздуха либо повышенной влажности.



Текущая версия максимально адаптирована для применения именно в портативных и транспортируемых аппаратах, о чём свидетельствуют следующие функциональные возможности:

• Коммуникация медиа-систем со штатным бортовым компьютером, являющимся неотъемлемой частью машин нового поколения.
• Стабильная передача сигнала во время эксплуатации.
• Наличие замка, предотвращающего самопроизвольное прерывание контакта между устройствами автомобиля.



Высокоскоростной HDMI

Такой тип проводников открывает путь к наслаждению превосходным качеством получаемой в итоге картинки. Разнообразие соединяемых аппаратов здесь впечатляет — это и плазма, и жидкокристаллические телевизоры, и приставки для игр, и плееры, в том числе работающие с технологией 3-мерной трансляции изображения.

Из-за того, что по высокоскоростному HDMI проводнику передаётся от 1080p, его можно приравнять к прогрессивному стандарту 2.0. Кроме 3D радует и поддержка кабелем таких функциональных возможностей:

• Использование расширения 4К, обладающего размерами картинки 4096×2160.
• Работа с технологией Deep Color.
• Максимум быстродействия здесь уже достигает 10,2 Гбит/с.
• Цветовая характеристика также выросла ровно вдвое, до 48 бит.
• Частотный диапазон расширился до 340 МГц.



Лучший вариант для фильмов в 3D

Указанный тип шнура без проблем подключается к остальным моделям HDMI. Однако для этих целей нужно применять разъём, принадлежащий к типу А. Конечно, High Speed выделяется среди базовых моделей и используемыми металлами при производстве, и диаметром. Кроме того, различия касаются также принципа экранирования и уровня изготовления диэлектриков.

В сухом остатке получается, что цена вопроса здесь явно выше, чем в случае со стандартным HDMI. С другой стороны, альтернатива в виде аналогового формата показа видеоконтента ничуть не дешевле. Следовательно, имеет смысл несколько раскошелиться на цифровой вариант трансляции данных. Иначе потом придётся пересматривать кинокартины без трёхмерного формата.



Высокоскоростной HDMI и Ethernet

Данный тип кабеля обладает всеми преимуществами своего предшественника. Однако разработчики внедрили ещё и поддержку Ethernet, позволяющего передать до 100 мегабит за секунду. Но очевидно, что заложенные производителем возможности раскрываются полностью лишь при условии совместимости всех соединяемых гаджетов с технологией Ethernet HDMI.



В наше время такой вид соединения между различными устройствами можно назвать наилучшим решением вопроса качественной передачи контента. Присущая такому стандарту универсальность гарантирует его востребованность в долгосрочной перспективе.

Широкие функциональные возможности также способствуют востребованности обозначенного кабеля с дополнительным каналом.



Подключение к старым телевизорам

Часть потребителей всё ещё пользуются телевизионной техникой старого поколения. Эксплуатация подобных устройств происходит удовлетворительно, однако бывает необходимо их «подружить» с другими устройствами. Владельцы аппаратов прежних годов выпуска уже готовы пойти на использование специальных переходников.



Некоторым людям в этом случае кажется, что самым простым решением будет взять и купить телевизор посвежее. Но здесь серьёзным препятствием является цена вопроса — не все готовы к таким расходам. И вряд ли постепенное удешевление ЖК-панелей способно изменить ситуацию. Для такой категории пользователей есть экономное решение, не требующее глобальных перемен в интерьере и как следствие в личном бюджете.



Преобразование сигнала в аналоговый вид

Речь идёт о покупке конвертера, способного соединить между собой «антикварный» телевизор и ноутбук, ПК, приставку и прочие девайсы. Его название — HDMI to RCA, но это должен быть именно конвертер, поскольку нередко можно встретить и переходники с одноимённым обозначением.

Но лишь конвертеры способны к активной трансформации цифрового кодирования данных в аналоговый формат — переходникам такая функция не под силу. Такая техника ещё описывается как HDMI «тюльпан» и работает с разрешениями 480p — 1080i включительно. К выходному гнезду устройства поступает 480i (стандарт NTSC) и 756i (стандарт PAL). Систему цвета можно выбирать, а электропитание реализовано через прилагающийся при продаже конвертера шнур USB.



Телефон-телевизор

Установление связи между мобильником и телевизором тоже можно реализовать, если возникнет такая потребность. Некоторые люди уверенны, что для успешного решения данного вопроса требуется обзавестись кабелем микро-USB-HDMI. С одной стороны у него расположен выход микро-USB, а другой конец надо присоединить к гнезду HDMI.

Тем не менее, здесь всё несколько сложнее, чем сначала кажется и для бесперебойной работы вышеописанного тандема нужно двусторонняя совместимость с MHL. Это обязывает телевизионную технику иметь в своём арсенале порт HDMI/MHL. Однако подобная функциональная возможность доступна не везде. Но если в этом плане всё хорошо, то дело ограничивается лишь покупкой указанного переходника.



Некоторые отличия продаваемых шнуров

Ещё один момент, на который стоит обратить внимание при выборе соответствующего провода. Производители выпускают модели с разным количеством контактов. У Samsung присутствуют 11 контактов, но прочие изготовители комплектуют переходник только 5 контактами.

Если не забывать об этом факте, то все кабели имеют одинаковую компоновку — два разъёмы микро-USB и HDMI на своих концах. В остальном же не нужны корректировки в работе устройств. Остаётся в настройках девайса, откуда передаётся сигнал, выбрать конкретный режим.



Но если вдруг телевизор не «знает», что такое MHL, то на помощь придёт адаптер USB - HDMI, хотя по факту этот тот же переходник. Его задача состоит в трансформации MHL в понятный телевизору формат. Зарядное устройство с какого-либо комплекта может выступить источником питания для такого адаптера.



Заключение и прочие функциональные возможности HDMI

Помимо вышеописанных параметров, популярный интерфейс имеет в своём арсенале ещё несколько преимуществ. Так, существует обратная совместимость с устройствами, работающими по устаревшей технологии DVI.

Кроме того, организуется передача данных на расстояние до нескольких сотен метров посредством волоконно-оптического шнура. Но здесь есть вероятность поломки кабеля, поскольку он уже считается активным устройством. В случае возникновения подобных форс-мажоров потребуется замена проводов.



Посмотрите каталог HDMI кабелей



Свежая версия HDMI 2.1 за одну секунду транслирует до 48 Гбит, максимальное разрешение составляет 10К, а частота обновления дисплея достигает 120Гц . Возможно увеличение охватываемых возможностей в будущих версиях интерфейса.







Всё про HDMI — характеристики, плюсы и минусы разъема, виды и версии hdmi кабелей, совместимость с другими выходами

Содержание статьи:

1. Что такое HDMI интерфейс?
2. История HDMI выхода
3. Отличие HDMI от других выходов
4. Как устроен HDMI кабель?
5. Виды HDMI кабелей
6. Версии HDMI кабелей
7. Совместимость HDMI с другими выходами и переходники к ним
8. От чего зависит качество передачи сигнала по HDMI?
9. Преимущества и недостатки HDMI интерфейса
10. Актуальность HDMI интерфейса
11. На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?
12. Подводим итоги

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

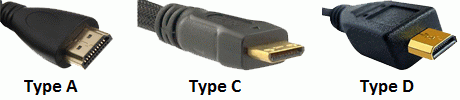

Виды HDMI кабелей

Кабели HDMI делятся на 5 типов, для каждого есть своя буква:

• Так, тип А (Full Size) — самый популярный и востребованный. Его можно встретить в видеокарте, ноутбуке, телевизоре, приставке и других приборах.
• Для больших разрешений (типа 3830х2400 пикселей) предназначается тип В, но его пока практически нигде не применяют.
• Тип С (Mini Size) считается уменьшенной версией А. Он обычно находится в небольших приборах, таких как смартфон, планшет и другие.
• Касательно типа D (Micro Size), то он является самым маленьким видом HDMI. Предназначен для гаджетов маленького размера.
• Тип с буквой Е может понадобиться в случае подключения устройства к автомобильным девайсам.

Самыми распространенными считаются Full Size- (A), Mini Size-(С), а также Micro Size-(D).

Кроме этого, HDMI кабели делятся на виды. Они бывают:

• Стандартный кабель HDMI — позволяет передавать сигнал, имеющий разрешение 720р.
• Стандартный кабель HDMI с Ethernet — схож с предыдущим вариантом, но еще имеет дополнительную витую пару, которая нужна для соединения с сетью.
• Высокоскоростной вид кабеля HDMI — предназначен для передачи разрешения в формате 4К. Также он известен прекрасной пропускной способностью.
• Высокоскоростной кабель HDMI с Ethernet — гарантирует высокую пропускную способность. Он укомплектован дополнительной витой парой, что дает ему возможность подключать приборы к сети.
• Автомобильный вид кабеля HDMI — пригодится для использования в сложных ситуациях. Он может работать при высокой температуре и других сложных факторах.

Версии HDMI кабелей:

• HDMI 1.0 – самая первая версия могла поддерживать видео (1080р) и восьмиканальный звук. Выход — 2002 год
• HDMI 1.1 – появилась поддержка защиты звука, что позволило проигрывать DVD аудио.
• HDMI 1.2 – данная версия смогла успешно работать с компьютерами и различной техникой, а также поддерживать многие форматы. В ней появился популярный разъем А.
• HDMI 1.2a – добавлены команды и другие параметры, необходимые для протокола дистанционного управления.
• HDMI 1.3 – добавлены новые форматы сжатия без потерь звука, поддержка цветов, увеличена скорость, новый разъем типа мини – С.
• HDMI 1.3b – возможность управлять бытовой техникой.
• HDMI 1.4 – реализованы новейшие технологии и возможности, среди которых 3D-изображение, разрешение 4Кх2К, соединение Fast Ethernet и другие.
• HDMI 1.4a – обязательные 3D-форматы для фильмов Блю-рей, телевидения, игр. Применение 3D-форматов на многих устройствах.
• HDMI 1.4b – увеличение пропускной способности, добавление поддержки 3Д-видео.
• HDMI 2.0 – передача сигналов передается с минимумом перепадов уровней, улучшение возможностей, в том числе и 3D, поддержка разрешения 4К, одновременная передача аудио и видео различными способами,
• HDMI 2.1 – увеличение пропускной способность, а также увеличен список поддерживаемых разрешений, от 4К50 до 10К100, данная версия- 2017 год.

Совместимость HDMI с другими выходами и переходники к ним

HDMI может использоваться с устройствами, которые поддерживают более ранние стандарты. Это также относится к DVI и VGA. При необходимости устройство с HDMI может передавать видео с прибора, который имеет DVI и в обратном порядке.

Для удобства существуют специальные переходники, которые позволяют наладить связь между интерфейсами: HDMI – VGA, VGA-HDMI, DVI-HDMI, HDMI-DVI и другие. Кроме этого, в продаже встречаются переходники USB – HDMI. Благодаря им доступно связать телефон и телевизор.

От чего зависит качество передачи сигнала по HDMI?

Многие пользователи перед покупкой задумываются о характеристиках интерфейса, чтобы купить максимально подходящее устройство. Они думают, зависит ли качество передачи сигнала по HDMI от длины кабеля. Им стоит знать, что на качество сигнала влияет как длина кабеля, так и качество самого изделия. При большой длине кабеля в нем должно быть больше сечения с применением медных проводников. Также стоит помнить, что более длинный кабель обязан иметь больший диаметр. Так, при длине кабеля 10 метров его толщина равняется 8 мм, а при 15 и 20 метрах – 9 и 10 мм соответственно. Сигнал сможет передаваться без потерь при соблюдении данных моментов и улучшенной изоляции.

Преимущества и недостатки HDMI интерфейса

Плюсы:

• Возможность передавать аудио и видео сигналы по одному кабелю
• Удобство и простота использования
• Доступно подключать самые разные устройства между собой
• Высокая пропускная способность

Минусы:

Минусов у данного интерфейса практически нет. Важно помнить о необходимости учитывать длину и толщину кабеля. Иначе можно столкнуться с помехами. Поэтому для получения лучшего результата стоит принять этот момент во внимание, чтобы радовать себя качественным изображением.

Актуальность HDMI интерфейса

Кабель HDMI, несомненно, можно считать востребованным устройством, заменить которое не так просто. Даже появление новых приборов не влияет на его популярность и актуальность. Интерфейс HDMI встречается во многих современных моделях техники, а многие пользователи отдают предпочтение именно данному разъему. Его неоспоримым достоинством стала возможность передавать видео и аудио, гарантируя отличное качество. Это универсальный интерфейс, который одинаково хорошо может подойти как для телевизора, игровой приставки, так и компьютера или ноутбука.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту. Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.

При решении купить HDMI кабель важно помнить следующее: чем толще будет кабель, тем лучше. Особенно это касается момента с длиной устройства. Обычно в доме не используется максимальная длина, но каждому пользователю стоит заранее рассчитать по размерам во избежание потом нехватки кабеля. Необходимо заранее определится с разъемом кабеля в технике, к которой приобретается изделие. Иначе пользователь не сможет соединить между собой два устройства. Для телевизоров с 3Д и 4К стоит подбирать современные версии изделия, так как они максимально дадут насладиться новыми технологиями.

Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

Читайте также

HDMI кабель, что актуально при выборе, какой кабель лучше





HDMI кабель в разрезе выглядит довольно сложным сплетением проводов.

Однако, не забывайте, (кроме видеосигнала) там проходит еще и звук, плюс сейчас стало модно пропускать через HDMI Ethernet (до 100 Мбит/с в версии 1.4).

У большинства пользователей современного мультимедиа оборудования данный стандарт (1.4) ассоциируется только с поддержкой 3D.

Однако, наверное всем уже ясно что ера 3D прошла из за отсутствием интереса у покупателя. Могу подтвердить из собственного опыта, включил и надел 3D очки раза три, ну ладно четыре.

Ну суть в том, что этот контент, не так интересен чтобы на этом заморачиваться.

HDMI кабель имеет и свою историю, почитай интересно.

Версия HDMI: 1.0 | Дата выпуска: 12/2002

— Один кабель для передачи цифровых потоков аудио/видео с максимальной пропускной способностью 4,9 Гбит/с.

— Поддерживает поток видео до 165 мегапикселейвы в секунду (1080p @ 60 Гц или UXGA) и 8-канальный звук 192 кГц/24 бита.

Версия HDMI: 1.1 | Дата выпуска: 5/2004

— Добавлена поддержка защиты звука, требуемая для проигрывания DVD-Audio.

Версия HDMI: 1.2 | Дата выпуска: 8/2005

— Добавлена поддержка передачи однобитового аудиосигнала, такого, как Super Audio CD DSD.

— Разработан HDMI-разъём типа A с полной поддержкой всех форматов для PC-источников и дисплеев.

— Добавлена возможность для PC-источников использовать родное цветовое пространство RGB при сохранении поддержки YCbCr CE.

— Установлено требование для дисплеев с HDMI 1.2 и более поздних версий поддерживать будущие низковольтные (то есть,связанные по переменному току) источники, например, основанные на базе технологии ввода-вывода
PCI Express.

Версия HDMI: 1.2a | Дата выпуска: 12/2005

— Добавлена полная поддержка всех особенностей и наборов команд протокола дистанционного управления CEC (Consumer Electronic Control).

Версия HDMI: 1.3 | Дата выпуска: 6/2006

— Поднята частота синхронизации с 165 до 340 МГц, что позволяет увеличить пропускную способность интерфейса по одному проводу с 4,95 Гбит/с до 10,2 Гбит/с.

— Добавлена поддержка ≪глубокого цвета≫ (deep color, 30-, 36-, 48-битный цвет, 10, 12 или 16 бит на каждый компонент RGB) в высоких разрешениях, вместо поддержки только 24-битного цвета у предыдущей версии.

— Поддержка стандарта цветопередачи xvYCC.
— Реализована автоматическая синхронизация видео- и аудио-сигнала.
— Добавлена поддержка новых форматов сжатия без потерь многоканального звука Dolby TrueHD иDTS-HD Master Audio
— Разработан новый разъём mini-HDMI (Type C) для портативных устройств —таких, как камеры.

Версия HDMI: 1.3b | Дата выпуска: 3/2007

— Управление бытовой электроникой.

Версия HDMI: 1.4 | Дата выпуска: 5/2009

— Добавлена поддержка разрешения 4K х 2К (3840×2160 при 24/25/30 Гц и 4096×2160 при 24 Гц).
— Реализована возможность создания Fast Ethernet-соединения (100 Мбит/с) (HDMI Ethernet Channel, HEC).
— Реализована технология реверсивного звукового канала (ARC).
— Разработан новый интерфейсный разъём для миниатюрных устройств — micro-HDMI (Type D).
— Поддержка 3D-изображения.
Версия HDMI: 1.4a | Дата выпуска: 3/2010

— Улучшена поддержка 3D-изображения. Новые обязательные режимы Side-by-Side и Top-and-Bottom для вещательного контента, в дополнение к режимам, имеющимся в спецификации 1.4.

С учетом этих двух обязательных форматов, спецификация HDMI версии 1.4a обеспечивает уровень совместимости устройств, предназначенных для доставки 3D-контента через соединение HDMI.

Обязательные 3D форматы:

Для фильмов на Blu-ray дисках — удвоенного разрешения (Frame Packing) 1080p @ 24 Гц; для игр — удвоенного разрешения (Frame Packing) 720p @ 50 или 59.94/60 Гц;
Для телевидения — режим Side-by-Side 1080i @ 50/60 Гц или режим Top-and-Bottom 720p @ 50/60 Гц или 1080p @ 24 Гц.

Применение 3D-форматов:

дисплеи — должны поддерживать все обязательные форматы; коммутаторы, хабы и другие коммутирующие устройства должны быть в состоянии пропускать все обязательные форматы; источники (Blu-ray плееры, игровые приставки, ТВ-тюнеры) — должны поддерживать, по крайней мере,один обязательный формат.

Версия HDMI: 1.4b | Дата выпуска: 10/2011

— Поддержка видео 1080p на 120 Гц.
— Увеличена пропускная способность интерфейса по одному проводу до 15 Гбит/с.

Версия HDMI: 2.0 | Дата выпуска: 9/2013

— Добавлена поддержка разрешения 4K (3840×2160) при 50/60 Гц
— Добавлена поддержка до 32 каналов аудио
— Звуковая частота увеличена до 1536кГц для самого высокого качества звука
— Добавлена поддержка дисплеев с соотношением сторон 21:9
— Добавлена динамическая синхронизация видео и аудио потоков.

Конечно, в спецификации версии 2.0 больше интересных вожможностей я бы сказал с прицелом на 6-8 лет вперед.

По секрету скажу, что пытаться сейчас искать технику с HDMI 2.1 на борту совершенно не стоит. Попросту не произвели такую технику, ведь HDMI 2.1 был представлен лишь в начале января 2017 года.

ЗНАЧИТ, актуален HDMI: 2.0

Смотрим что на Вашем телевизоре предпочтительней

Видео формат				Версия HDMI / Максимальная скорость передачи данных
Разрешение	Частота обновления (Hz)	Скорость передачи данных	1.0–1.1	1.2–1.2a	1.3–1.4b	2.0–2.0b	2.1
			3.96 Gbit/s	3.96 Gbit/s	8.16 Gbit/s	14.4 Gbit/s	42.6 Gbit/s
HD Ready (720p) 1280 × 720	24	576 Mbit/s	Да	Да	Да	Да	Да
	30	720 Mbit/s	Да	Да	Да	Да	Да
	60	1.45 Gbit/s	Да	Да	Да	Да	Да
	120	2.99 Gbit/s	—	Да	Да	Да	Да
Full HD (1080p) 1920 × 1080	24	1.26 Gbit/s	Да	Да	Да	Да	Да
	30	1.58 Gbit/s	Да	Да	Да	Да	Да
	60	3.20 Gbit/s	Да	Да	Да	Да	Да
	120	6.59 Gbit/s	—	—	Да	Да	Да
	144	8.00 Gbit/s	—	—	Да	Да	Да
	240	14.00 Gbit/s	—	—	—	Да	Да
2K (1440p) 2560 × 1440	30	2.78 Gbit/s	—	Да	Да	Да	Да
	60	5.63 Gbit/s	—	—	Да	Да	Да
	75	7.09 Gbit/s	—	—	Да	Да	Да
	120	11.59 Gbit/s	—	—	—	Да	Да
	144	14.08 Gbit/s	—	—	—	Да	Да
	240	24.62 Gbit/s	—	—	—	—	Да
4K 3840 × 2160	30	6.18 Gbit/s	—	—	Да	Да	Да
	60	12.54 Gbit/s	—	—	—	Да	Да
	75	15.79 Gbit/s	—	—	—	—	Да
	120	25.82 Gbit/s	—	—	—	—	Да
	144	31.35 Gbit/s	—	—	—	—	Да
	240	54.84 Gbit/s	—	—	—	—	Да
5K 5120 × 2880	30	10.94 Gbit/s	—	—	—	Да	Да
	60	22.18 Gbit/s	—	—	—	—	Да
	120	45.66 Gbit/s	—	—	—	—	Да
8K 7680 × 4320	30	24.48 Gbit/s	—	—	—	—	Да
	60	49.65 Gbit/s	—	—	—	—	Да
	120	102.2 Gbit/s	—	—	—	—	Да

Что могу сказать про таблицу, 4K контент вполне можно смотреть (или играть на компьютере) уже на оборудовании с поддержкой HDMI 1.4.

HDMI 2.0 и выше дает огромный прирост и в разрешении, и в пропускной способности, и в кадрах. Но эта реалия или перспектива будет актуальна очень требовательным зрителям.

Немного поговорим о существующих разъемах HDMI кабеля.

Согласно спецификации типы разъемов HDMI обозначаются латинскими буквами (A, B, C, D, E) или словами mini и micro.

Type A (standart HDMI) — стандартный разъем, который чаще всего встречается в цифровой технике.

Type C (micro HDMI) и Type D (mini HDMI) — уменьшенные типы обычно встречаются на планшетах, фотоаппаратах, ноутбуках, видеокамерах и различных мобильных и портативных устройствах.

Type B — имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p (менее популярен, чем предыдущие типы).

Type E — разъем имеет замок, который обеспечивает надежную фиксацию коннектора с гнездом в момент эксплуатации устройства (применяется в автомобилях для соединения мультимедийных устройств).

Факт, что характеристики кабеля напрямую зависят от материала из которого он изготовлен, но проверить его физические свойства практически невозможно.

Думаю что прав в утверждение, что покупая кабель HDMI приходиться полагаться на совесть изготовителя, а после его тестировать самому и делать заключение о качестве воспроизведения уже из личных ощущений.

И все это вне зависимости от стоимости, если кабель высокоскоростной, — он обязан это делать. В противном случае он бракованный или изготовлен с нарушением требований к производству.

Защита HDMI портов от выгорания

Могу подвердить, что имеет место вихода из строя HDMI портов. Если совсем честно, то производители техники пытаются как-то облегчить ситуацию, добавляя в схемы своих устройств дополнительную защиту.

Однако, помогает это далеко не всегда.

Происходит так потому, что на корпусах устройств присутствуют достаточно высокие (порядка 100 Вольт) статические потенциалы.

В момент подключения устройств происходит выравнивание этих потенциалов (разряд), вследствие чего и происходит повреждение оборудования. Данная проблема известна с самого начала появления HDMI интерфейса.

Что делать?

Коммутацию (подсидинение и отсиденение) следует проводить только при отключении всех устройств HDMI схемы из розетки!

Если делать этого нет возможности или ленитесь, можно (а порой и необходимо) использовать HDMI защиту. Подобные устройства можно легко купить в специализированных магазинах.

Да хотя бы на “aliexpress”, забиваем в поиске защита HDMI и найдете нужное устройство.

Статью добавлю, даже для меня, интересной новостью.

HDMI ARC в телевизорах.

Это значит, что можно использовать один кабель для видео и для аудио от телевизора, или от подключенной игровой консоли, и использовать телевизор для переключения. Новый же стандарт eARC улучшает возврат аудио несколькими ключевыми способами.

На самом деле многие люди не нуждаются в ARC. Если вы слушаете звук только через динамики телевизора и не имеете ресивера или звуковой панели, то эта функция излишняя. Если же у вас есть звуковая панель или относительно свежий ресивер с HDMI, возможно, у него есть и ARC.

Принцип работы.

Требуется один кабель HDMI от плеера к аудиосистеме, и другой для отправки видео на телевизор. Третий кабель – оптический для отправки аудио сигнала телевизора обратно в аудиосистему. При использовании ARC кабель HDMI, подключенный к телевизору, может сам отправлять аудио сигнал телевизора обратно в аудиосистему.  Улица с двусторонним движением.

Есть ли у вас ARC?

Проверьте разъемы HDMI на задней панели телевизора, звуковой панели или ресивера на наличие ARC или eARC. Если порт HDMI имеет ARC (eARC), он должен быть помечен как таковой. Для того, чтобы воспользоваться функцией ARC и телевизор, и звуковая панель / ресивер должны иметь ARC .

Удачи, Друзья!



Схожие статьи по совпадениям:

Как выбрать HDMI кабель (Часть 2)

Сегодня мы с вами будем разбираться как выбрать такой распространенный HDMI аксессуар, как кабель. В наше время без него никуда. Все современные телевизоры, панели, мониторы, проекторы, средства воспроизведения мультимедиа контента, игровые консоли, фото- и видео-, имеют «на борту» именно этот интерфейс.

Первая часть статьи тут: Как выбрать HDMI кабель (Часть 1)

4. Разъемы HDMI

На данный момент распространены 4 разъема HDMI кабел я.

Стандартный или полноразмерный — Тип А, Тип С мини и Тип D -микро. Четвертый это Тип Е используемый в автомобильной промышленности.

В телевизорах и 90% домашней HDMI техники, используется разъем HDMI типа A.

Тип C, или как его еще называют mini HDMI, встречается в ноутбуках и планшетах.

Тип D, или micro HDMI — в некоторых планшетах, смартфонах, камерах и фотоаппаратах.

Иногда такой шнур входит в комплект поставки устройств, но чаще нет, так что этот HDMI HDMI кабель купить придется отдельно. Необходимо почитать документацию на соединяемые HDMI устройства, выяснить какие точно у них разъемы HDMI и выбрать соответствующий кабель.

Существуют кабели с различными HDMI разъемами с двух сторон. Так же, для коммутации HDMI устройств с разными типами разъемов, существуют всевозможные HDMI адатеры и переходники.


5. Внешние различия HDMI шнуров

Оплетка
Чаще всего внешняя оплетка — это ПВХ. Гибкая и долговечная. Но более дорогой кабель может иметь нейлоновую оплетку.


Дополнительная защита
Некоторые модели HDMI соединителей имеют ферритовые кольца для устранения ВЧ помех HDMI сигнала. Как правило, ими оснащается дорогой кабель, или кабель большой длины.


Проводник
Чаще всего изготовлены из 99,99% бескислородной меди. Контакты покрыты позолотым напылением. Такой кабель прослужит долго.

Экран
Современные кабели, чаще всего, имеет тройное экранирование.

Все вышеупомянутые свойства сейчас присуще почти для всех HDMI кабелей. Если ранее это было какой-то изюминкой, сейчас это уже можно назвать обязательным условием.


Вид
Чаще всего HDMI HDMI кабели круглые, но иногда, для удобства прокладки, бывают плоский HDMI.


Цвет
Помимо всего вышеперечисленного, кабель стандарта высокой четкости выпускается в различных цветах. Стандартный цвет черный, но если Вы фанат продукции Apple, то без труда найдете белый цвета. Бывают модели и других цветов — это совсем для эстетов.


Разъемы
Обычно разъем с обоих концов под прямым углом. Но можно найти HDMI кабел ь с подвижными разъемами, которые значительно упростят установку.


Производитель
В отличие от аналоговых кабелей HDMI передаёт цифровой сигнал, поэтому к используемым материалам проводников, разъёмов и припоя они менее критичны. Т.е. основное в HDMI должно быть качество изготовления и надёжность!

Интересно, получается, что и тут отличий не так много, а те что есть, больше относятся ни к качественным характеристикам HDMI кабел я, а к внешнему виду, особенностям конструкции и дизайну.


Как же выбрать?

Итак, что бы выбрать хороший HDMI HDMI кабель нужно знать не много:

• Дороже – не значит лучше. Однако, и слишком низкая цена должна насторожить! Разумнее выбирать модели средней ценовой категории.
• Покупайте Высокоскоростной HDMI кабе ль с Ethernet.
• Не покупайте кабель, на котором явно указана версия HDMI – это кабель, произведенный не по стандартам HDMI консорциума.
• Обращайте внимание на тип разъемов.
• Точно расчитайте длину кабеля, так как от этого сильно будет зависеть его стоимость. Не стоит оставлять лишних 2-3 метра кабеля «на всякий пожарный», как это обычно бывает в случае с «витой парой» или телевизионным кабелем.
• При выборе не гонитесь за кричащими надписями и красивыми упаковками. Все это просто маркетинговые уловки, направленные на искусственное удорожание продукта.
• После покупки обязательно правильно настройте свой телевизор – это существенно может повлиять на качество звука и воспроизводимой картинки.

Конечно, людям с большим достатком запрещать покупать дорогие вещи никто не в праве. На них и рассчитаны все маркетинговые уловки: яркие и броские, или, наоборот, подчеркнуто минималистичные упаковки, громкие имена брендов, шикарные каталоги, плакаты и теле реклама, подготовленные консультанты, которые, естественно, посоветуют купить «самое лучшее». Причем, интересно, что их обширные познания с лихвой покрывают весь ассортимент продукции крупного сетевого магазина! Познания эти начинаются от электрических зубных щеток и заканчиваются профессиональными стерео системами. Однако, думаю, в этой статье мы смогли рассказать и доказать, что дорогой HDMI кабель едва ли поспособствует более живому или насыщенному изображению или звуку. Как бы его не нахваливали продавцы и производители…

Оптимальный по всем характеристикам HDMI кабель можно купить у нас.

Отдельное место в ассортименте компании Dr.HD занимает оборудование для передачи, деления и конвертации сигнала высокой четкости. HDMI оборудование (ласково и уважительно именуемое «от Докторов») широко известно в России, Европе и Азии, благодаря богатому выбору моделей, надежности и разумной ценовой политике. Все новые модели — поддерживают передачу сигналов 3D, а некоторые — даже и новейшее Ultra-HD Video “4K” в разрешении 3840×2160. А по количеству моделей, из которых можно выбирать — говорят, у нас самый большой выбор в России.

Золотые провода. Как не переплатить за HDMI-кабель для 4К-телевизора?

Приобретая современный телевизор, пользователь встает перед необходимостью докупать множество дополнительных аксессуаров. Например, консультанты в магазинах электроники любят навязывать «специальные» HDMI-кабели, сертифицированные для просмотра видео в разрешении 4К. Но так ли они нужны? Действительно ли лицензированные кабели обеспечивают лучшее качество картинки или это очередной развод маркетологов, чтобы выжать побольше денег из потребителей? Давайте попробуем разобраться.

Что такое HDMI-кабель, сертифицированный для 4К-разрешения?

Premium HDMI Cable Certification Program — детище организации HDMI Licensing. Утверждается, что задача этой программы — дать пользователям уверенность, что они смогут в полной мере насладиться качеством картинки в высоком разрешение. Для этого HDMI-кабели подвергаются «более тщательному тестированию» и маркируются специальной наклейкой, которая подтверждает подлинность продукта.

Дополнительные тесты испытывают заявленную пропускную способность кабеля (18 Гбит/с), необходимую для передачи сигнала высокой четкости. Кроме того, проверяется уровень экранирования, который обеспечивает оплетка из алюминиевой или золотой фольги. Успешное прохождение тестов позволяет присвоить кабелю статус Premium High Speed HDMI Cable и перевести его в премиумный сегмент, заодно повышая его стоимость.

Однако HDMI 2.0 по определению не может иметь пропускную способность ниже 18 Гбит/с, указанных в спецификации. Этой скорости достаточно для воспроизведения видео в разрешении 4К. Более того, изменения стандарта 2.0 в большей степени коснулись самих устройств, а не кабелей. Процессоры телевизоров, ресиверов и Blu-ray проигрывателей научились обрабатывать и передавать больше данных в единицу времени, поэтому цифры 2.0 имеют отношения скорее к ним, чем к пучку экранированных витых пар. Поэтому можно смело говорить о том, что «HDMI-кабеля 2.0» не существует в природе.

Все кабели равны, а некоторые равнее

Раньше компания HDMI Licensing придерживалась политики нейтралитета, но после старта программы сертификации их позиция изменилась. Теперь компания официально утверждает, что все кабели равны, но некоторые равнее. Продукты компаний, которые готовы раскошелиться на лицензию получат необоснованное преимущество.

Таким образом, программа сертификации — это просто способ разделить HDMI-кабели на бюджетный и премиумный сегмент, оправдывая более высокие цены в последнем красивой наклейкой.

На практике качество изображения будет одинаковым для любого кабеля, имеющего соответствующую спецификацию, ведь стандарт на то и стандарт. Не имеет значения и материал, из которого изготовлен кабель, будь то алюминий, золото или какое-нибудь мифическое бриллиантовое напыление. Особенности технологии HDMI таковы, что материалы, из которых изготовлен кабель, не влияют на качество изображения. Картинка либо есть, либо ее нет и любой неповрежденный кабель без заводского брака будет передавать изображение одинакового качества вне зависимости от цены.

Зачем платить больше?

Многие люди несправедливо считают, что стоимость продукта прямо пропорционально влияет на его качество. Этим заблуждением пользуются маркетологи, предлагающие покупателям любой каприз за их деньги. Выбирая HDMI-кабель, совсем не обязательно переплачивать за красивую упаковку, наклейки, подтверждающие качество, или позолоченные контакты. Любой HDMI-кабель 2.0 способен передавать сигнал для видео в разрешении 4К. И если разницы в качестве изображения вы все равно не почувствуете, то зачем платить больше?

Александр Ермолин,
участник конкурса «Дорогая редакция»

Как правильно выбрать HDMI кабель?

Приветствую всех посетителей блога о компьютерах. Сегодня бы очень хотелось поведать читателям о так называемом HDMI кабеле, с помощью которого подключаются устройства, например, Smart TV, планшеты, ноутбуки и прочее. Так вот, нужно знать, как правильно выбрать HDMI кабель, по каким характеристикам это делать и многое другое, что мы сейчас и разберем.

Для начала разберемся, что же такое HDMI. Хоть данная аббревиатура уже довольно давно вошла в нашу жизнь, есть люди, которые еще не знают, что она означает:

HDMI (High Definition Multimedia Interface) – мультимедийный интерфейс, который позволяет передавать видео и цифровые данные с высоким разрешением, а также передавать аудиосигналы с защитой от копирования.

Существует еще и такой интерфейс, как DVI, но он уже довольно неактуален и уступает HDMI по всем параметрам. Преимущество HDMI перед DVI – меньший по размерам интерфейс, технология защиты от копирования. HDMI можно подключать к компьютерам, ноутбукам, цифровым камерам, телевизорам, плеерам, игровых консолей, таких как, PlayStation и др.

1. Длина кабеля

Итак, самая максимальная длинна HDMI кабеля — 10 метров. Стандартный размер кабеля обычно бывает 0.75 м 0.8 м 1 м. 1.5 м 2 м 2.5 м 3 м 5 м 10 м. Если Вы хотите приобрести кабель более 10 метров, то стоит знать, что данный размер стандартами не регламентируется и впоследствии могут быть различные искажения сигнала, которые повлияют на вывод изображения.

Но это еще не все. Длинна длинной, а нужно еще знать, из какого материала изготовлен кабель. Допустим, кабель категории Standart, позволяющий передавать разрешение 720 х 1080 с частотой 75 МГц, изготавливается из бескислородной меди. Кабель версии High Speed с разрешением 1080 х 2160 с частотой 340 МГц изготавливается из меди. Таким образом, можно сказать, что качество передачи изображения будет напрямую зависеть от материала, из которого изготовлен кабель.

2. Версия HDMI кабеля

В 2002 году появился первый полноценный стандарт HDMI, разработкой которого занимались такие известные компании, как Philips, Thomson, Hitachi, Sony и Silicon Image. Данный интерфейс постоянно развивается, появляются новые версии.

3. Типы HDMI кабеля

Как я уже писал выше, существуют типы, например, такие – Standart, High Speed. Но существуют и другие: Standart with Ethernet, Standart Automotive и High Speed with Ethernet. Все мы сейчас разберем.

Standart – данный тип поддерживает разрешение 720 на 1080 р. Предназначен для подключения таких устройств, как DVD-плееры, плазменные телевизоры, спутниковые ресиверы. Простыми словами, подключение нетребовательных устройств.

• Пропускная способность – 4.9 Гбит/с
• Полоса частот – 165 Мпискелей
• Глубина цвета – 24 бита

Высокоскоростной (High Speed) – этот тип поддерживает множество форматов, таких как: Deep Color или 3D. Также поддерживает Audio Return Channel, технология, которая позволяет передавать звук без использования S/PDIF кабеля.

Данный тип способен соединять высококачественные устройства – жидкокристаллические панели, HDD-плееры, Blu-ray и многое другое. Также поддерживает разрешение 1080 р и 4к (4096х2160).

• Пропускная способность – 10.2 Гбит/с
• Полоса частот – 1080 Мпискелей
• Глубина цвета – 48 бит

Standart with Ethernet – этот тип имеет все те же характеристики, что и Standart, но с каналом передачи данных Ethernet, который обеспечивает передачу данных до 100 Мб/с. Функция кабеля будет доступна в том случае, если подключаемое устройство имеет поддержку Ethernet HDMI.

C помощью данной технологии, можно получить высокоскоростной доступ в интернет. Кстати данный тип поддерживает Audio Return Channel.

High Speed with Ethernet – тип, который поддерживает все те характеристики, рассматриваемые выше. Также имеет скорость передачи данных до 100 Мб/с.

Standart Automotive (автомобильный стандарт) – данный тип позволяет подключать различные устройства к автомобильной мультимедиа-системе.

4. Разъемы HDMI кабеля

Теперь поговорим о разъемах. По спецификации типы разъёмов обозначаются заглавными латинскими буквами – A. B. C. D и т. д. Также могут присутствовать такие слова, как micro и mini.

Type A – данный разъем стандартный и встречается часто в цифровой технике.

Type C (micro HDMI) и Type D (mini HDMI) – эти разъёмы намного меньше Standart и подключаются чаще всего к фотоаппаратам, ноутбукам, видеокамерам и другим портативным устройствам.

Type B – не очень популярный тип, но имеет видеоканал с разрешением 1080р.

Type E – разъем с замком, который позволяет зафиксировать коннектор с гнездом. (чаще применятся при соединениях устройств в автомобиле).

Рекомендации по выбору

Итак, мы многое узнали из того, как выбрать HDMI кабель, каким характеристикам следовать, какие типы выбирать. Характеристики, как Вы уже поняли, зависят от материала, из которого изготовлен кабель. Но, чтобы понять реальные свойства кабеля нужно его самостоятельно тестировать. Мы попробуем разобрать еще несколько моментов, которые позволят нам правильно выбрать HDMI кабель.

• Есть мнение, что кабели с позолоченными контактами лучше передают изображение. Сейчас же используют нитрид титана, который делает его прочнее, поэтому, лучше всего взять кабель с разъемом, покрытым нитридом титана, но это уже на Ваше усмотрение.

• Тут все зависит от того, насколько хорошо изготовлен кабель. Если взять кабель 10 метров и 5 метров, то они одинаково хорошо могут показывать передачу данных.

• Будет неплохо, если на кабеле будут ферритовые фильтры в виде цилиндра или колец. Такие фильтры помогают подавлять высокочастотные внешние помехи.



На этом все, надеюсь данная статья поможет вам в выборе HDMI кабеля. Если у вас есть дополнительная информация о выборе HDMI кабелей, и Вы готовы ей поделиться, то прошу писать в комментарии.

Виды HDMI-кабелей

High-Definition Multimedia Interface (интерфейс для мультимедиа высокой чёткости) очень часто можно встретить в самых разнообразных устройствах. Аббревиатура данного названия — хорошо известный и распространённый HDMI, который де-факто является стандартом подключения мультимедийной техники, поддерживающей вывод изображения высокой чёткости (от FullHD и выше). Разъём под него может быть установлен в видеокарту, монитор, SmartTV и прочие устройства, способные к отображению картинки на своём экране.

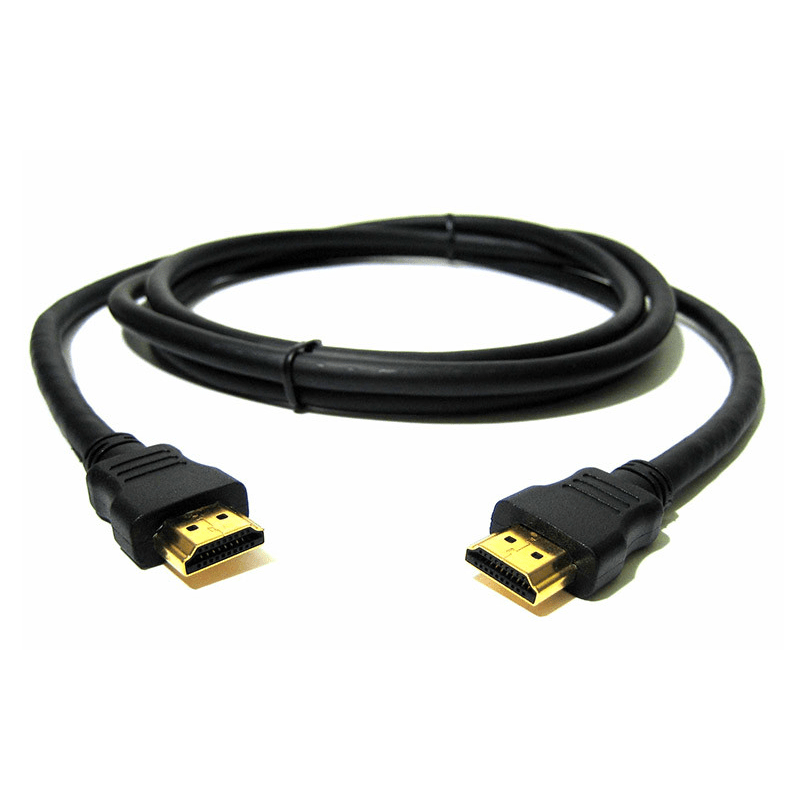

Какие бывают HDMI-кабели

HDMI преимущественно используются для подключения домашней техники: панели высокого разрешения, телевизоры, видеокарты и ноутбуки — все эти устройства могут обладать HDMI-портом. Такая популярность и распространённость обеспечена высокой скоростью передачи данных, а также отсутствием искажений и шумов. В этом материале мы расскажем о видах HDMI-кабелей, типах разъёмов и том, в каких ситуациях лучше использовать ту или иную их разновидность.

Типы разъёмов

На сегодняшний день существует всего пять типов разъёмов кабеля HDMI. Они промаркированы буквами латинского алфавита от A до E (A, B, C, D, E). Чаще всего применяются три: Full Size (A), Mini Size (С), Micro Size (D). Рассмотрим каждый из существующих поподробнее:

• Тип А самый распространённый, разъёмы под него могут располагаться на видеокартах, ноутбуках, телевизорах, игровых приставках и прочих мультимедийных устройствах.
• Тип С — просто уменьшенная версия типа А. Его устанавливают в устройства малых размеров — телефоны, планшеты, КПК.
• Тип D — самая маленькая разновидность HDMI. Также используется в небольших девайсах, но намного реже.
• Тип B был разработан для работы с огромными разрешениями (3840 x 2400 пикселей, что в четыре раза больше Full HD), но так и не был пока применён — ждёт своего часа в светлом будущем.
• Разновидность под маркировкой Е используется для подключения мультимедийных девайсов к автомобильным медиацентрам.

Разъёмы друг с другом не совместимы.

Типы кабеля

Одна из самых больших путаниц с интерфейсом HDMI — большое количество его спецификаций. Сейчас их существует 5, последняя из ниx — HDMI 2.1 была представлена в конце ноября 2017 года. Все спецификации совместимы между собой, но разъёмы в кабеле — нет. Начиная со спецификации 1.3 их разделили на две категории: Standart и High-Speed. Отличаются они качеством сигнала и пропускной способности.

Допустим, существует и поддерживается несколько спецификаций стандарта — это абсолютно нормальное явление, когда одна технология существует на протяжении многих лет, улучшается и приобретает новые функции. Но важно иметь в виду тот факт, что кроме этого существует 4 типа кабеля, которые заточены под эксплуатацию для выполнения определённых задач. Если кабель HDMI не соответствует задаче, для которой он был куплен, то это может быть чревато сбоями и появлением артефактов при передаче картинки, рассинхронизацией звука и изображения.

Разновидности кабелей HDMI:

• Standard HDMI Cable — бюджетный вариант, рассчитан на передачу видео в качестве HD и FullHD (частота его работы 75 МГц, пропускная способность — 2,25 Гбит/с, что как раз соответствует этим разрешениям). Используется в DVD-плеерах, приёмниках спутникового телевидения, плазмах и телевизорах. Отлично подойдёт тем, кто не нуждается в детализированной картинке и высококачественном звуке.
• Standard HDMI Cable with Ethernet — ничем не отличается от стандартного кабеля, кроме наличия двунаправленного канала передачи данных Ethernet HDMI, скорость обмена информации которого может достигать 100 Мб/с. Такой шнур обеспечивает высокую скорость интернет-соединения и предоставляет возможность раздачи получаемого из сети контента другим устройствам, подключённым по HDMI. Поддерживается Audio Return Channel, что позволяет передавать аудиоданные без применения дополнительных кабелей (S/PDIF). Стандартный кабель поддержкой данной технологии не обладает.
• High Speed HDMI Cable — предоставляет более широкий канал для передачи информации. С его помощью, можно передавать изображение с разрешением до 4К. Поддерживает все форматы видеофайлов, а также 3D и Deep Color. Используется в Blu-ray, HDD-плеерах. Имеет максимальную частоту обновления в 24 Гц и пропускную способность 10,2 Гбит/с — этого будет достаточно для просмотра фильмов, но если по кабелю будут передаваться кадры из компьютерной игры с высоким фреймрейтом, то смотреться это будет не очень хорошо, потому что изображение будет казаться рваным и очень медленным.
• High Speed HDMI Cable with Ethernet — то же, что и High Speed HDMI Cable , только ещё и предоставляет высокоскоростной доступ в интернет HDMI Ethernet — до 100 Мб/с.

Все спецификации, кроме Standard HDMI Cable, поддерживают ARC, что позволяет обходиться без дополнительного кабеля для передачи звука.

Длина кабеля

В магазинах чаще всего продаются кабели длиной до 10 метров. Обычному пользователю с лихвой будет хватать 20-метрового, приобретение которого не должно составить особого труда. На серьёзных предприятиях, по типу баз данных, IT-центров для работы могут понадобиться шнуры длиной до 100 метров, так сказать «с запасом». Для использования HDMI в домашних условиях обычно достаточно 5 или 8 метров.

Варианты, созданные для продажи простым пользователям, изготавливаются из специально подготовленной меди, которая на коротких расстояниях может без помех и искажений передавать информацию. Тем не менее качество материалов, которые были использованы при создании, и его толщина могут сильно повлиять на быстродействие работы в целом.

Длинные кабели данного интерфейса могут быть изготовлены с использованием:

• Витой пары — такой провод способен передавать сигнал на расстояние до 90 метров, не выдавая при этом никаких искажений или помех. Лучше не покупать такой кабель в длину более 90 метров, ведь частота и качество передаваемых данных может сильно исказиться.
• Коаксиального кабеля — содержит в своей конструкции внешний и центральный проводник, которые разделены слоем изоляции. Проводники создаются из высококачественной меди. Обеспечивает отличную передачу сигнала в кабеле до 100 метров.
• Оптоволокна — самый дорогой и эффективный из перечисленных выше вариантов. Найти такой в продаже будет непросто, ведь большого спроса на него нет. Передаёт сигнал на расстояния более 100 метров.

Заключение

В этом материале были рассмотрены такие свойства HDMI-кабелей, как тип разъёма, тип кабеля и его длина. Также была приведена информация о пропускной способности, частоте передачи данных по кабелю и его предназначении. Надеемся, что данная статья была полезной и позволила узнать что-то новое для себя.

Читайте также: Выбираем HDMI-кабель

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ
