Сделайте мощный самодельный повербанк

Использован материал с канала блогера Ака Касьяна. Смартфон – девайс, который стал для всех людей незаменимым устройством для общения. Их используют для выхода в интернет и часто на долгое время. Но у смарфтонов есть один недостаток – это время автономной работы. В лучшем случае аккумулятор будет работать без подзарядки в течение одного дня, а если активно им пользоваться, то несколько часов. В этой статье и прилагаемом видео показано, как изготовить мощный самодельный Powerbank, который может заряжать даже одновременно для смартфона или планшета или их сочетания.

Купить радионяню, о которой рассказано в начале ролика, и все комплектующие повербанка можно в этом китайском магазине. О том, как получать кэшбэк (возврат стоимости)в размере 7% от цены всех покупок есть на нашем сайте статья. Скачать схему, плату и другие файлы проекта здесь.

Почему выгодно сделать повербанк самому?

Для того, чтобы улучшить параметры работы аккумуляторных батарей мобильного телефона, были заказаны портативные зарядные устройства, которые носят простонародное название повербанк. Но в единичном виде такое устройство даже наполовину не способно зарядить аккумулятор телефона. И даже три таких устройства не дают выход из ситуации. Покупка мощного пауэрбанка – довольно дорогое удовольствие. Нормальный powerbank, скажем, с емкостью 10000 миллиампер стоит 25-30 долларов. Учитывая это и долгое время ожидания посылки, проще сделать свой вариант.

Описание схемы повербанка

Схема powerbank состоит из трех основных частей. Это контроллер заряда литиевых аккумуляторов с функцией авто-отключения при полной зарядке; отсек батарей с параллельно соединенными литий-ионными аккумуляторами стандарта 18650; выключатель питания на 5-10 ампер от компьютерного блока питания; повышающий преобразователь, для того чтобы повышать напряжение с аккумулятора до желаемых значений в 5 вольт, которые нужны для зарядки телефона или планшета; юсб-разъем, к которому подключается заряжаемое устройство.

Кроме простоты и дешевизны, представленная схема высокие значения выходного тока, который может доходить до 4 ампер и зависит от номинала таких компонентов, как полевой транзистор, диод Шоттки на выходе и индуктивность. Китайские аналоги способны обеспечивать выходной ток не более 2,1 ампер. Этого достаточно для того, чтобы зарядить одновременно пару смартфонов, а наш пауэрбанк может справиться с 4-5 смартфонами.

Рассмотрим отдельные узлы конструкции. В качестве источника питания 5 параллельно соединенных аккумуляторов стандарта 18650 от ноутбука. Емкость каждого аккумулятора 2600 миллиампер в час. Использован корпус от адаптера или инвертора, но можно использовать другой подходящий корпус. В качестве контроллера для заряда будем использовать плату для заряда, купленную тут. Ток заряда порядка 1 ампера. Инвертор, который будет повышать напряжение от аккумулятора до нужных 5 вольт, можно взять также готовый. Он стоит очень дешево. Максимальный выходной ток до 2 ампер.

Сборка схемы

На первом этапе фиксируем аккумуляторы, скрепляем друг с другом с помощью клеевого пистолета. Далее нужно подключить к аккумуляторной батарее контроллер, чтобы проверить как происходит процесс заряда. Нужно также узнать время заряда батареи и понять работает ли авто-отключение при полной зарядке. На плате все детально подписано.

Заряжать можно от любого юсб порта. Индикатор должен показать, что идет зарядка. Через 5 часов загорелся второй индикатор, что означает, что процесс заряда завершен. Если используется металлический корпус, следует дополнительно изолировать батарейки с помощью широкого скотча.

Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор – преобразователь напряжения. Он предназначен для того, чтобы поднимать напряжение с аккумуляторов до 5 Вольт, нужные для заряда телефона. Напряжение одного аккумулятора составляет 3,7 вольт. Здесь они соединены параллельно, поэтому инвертор необходим.

Система построена на таймере 555 – полевой транзистор и стабилизация выходного напряжения, который задается с помощью стабилитрона vd2. Стабилитрон, возможно придется подобрать. Подойдет любой маломощный стабилитрон. Резисторы на 0,25 или даже 0,125 ватт. Дроссель L1 можно вынуть из компьютерного блока питания. Диаметр провода не менее 0,8, лучше всего сделать 1 миллиметр. Количество витков 10-15.

В цепи собран частотозадающий узел, который задает рабочую частоту таймера. Последний подключен в качестве генератора прямоугольных импульсов. С таким подбором компонентов рабочая частота таймера около 48-50 кГц. Затворный ограничительный резистор R3 для полевого транзистора 4,7 Ом. Сопротивление может быть от 1 до 10 Ом. Можно этот резистор заменить перемычкой. Полевой транзистор любой средней мощности с током 7 ампер. Подойдут полевики от материнских плат. Небольшой транзистор обратной проводимости vt1. Подойдет kt315 или другой маломощный транзистор обратной проводимости. Диод выпрямительный – желательно использовать диод Шоттки с минимальным падением напряжения на переходе. Две емкости стоят в качестве фильтра питания.

Данный инвертор импульсный, он обеспечивает высокий КПД, высокую стабилизацию выходного напряжения, не нагревается в ходе работы. Поэтому силовые компоненты устанавливать на теплоотвод не нужно. Если будут затруднения с диодами Шоттки, то можно использовать диоды, которые стоят в компьютерных блоках питания. Сдвоенные диоды to-220 встречаются в них.

На фото ниже инвертор в собранном состоянии.

Можно сделать печатную плату. В описании есть ссылка.

Тестирование инвертора на 5 вольт

Проверяем инвертор на работоспособность. Заряжается смартфон, как видно, идет процесс заряда. Выходное напряжение держится на уровне 5,3 вольта, что полностью соответствует нормативам. Инвертор при этом не нагревается.

Окончательная сборка в корпус

Из куска пластика нам нужно вырезать боковые стенки. На контроллере заряда два светодиодных индикатора, которые показывают процент заряда. Их нужно заменить более яркими и вывести на переднюю панель. В боковой стенке вырезаны два отверстия под микро юсби разъемы, то есть одновременно можно заряжать два устройства. Также есть отверстия для светодиодов. Отверстие для контроллера, то есть для зарядки встроенных акб. Будет сделано также небольшое отверстие под выключатель питания.

Все разъемы, светодиоды и выключатель фиксируются с помощью клеевого пистолета. Осталось все запаковать в корпус.

На выход устройства подключен USB-тестер. Видно, что на выходе твердо держится напряжение 5 вольт. Подключим мобильные телефоны и попробуем зарядить их с самодельного Power банка. Будут заряжаться сразу два смартфона. Ток заряда скачет до 1,2 Ампера, напряжение тоже в норме. Идет успешно процесс заряда. Инвертор работает безотказно. Получилось компактно и, главное, стабильно. Схема проста в сборке, использованы всем знакомые комплектующие.

Поделка выходного дня на базе повербанка для аккумулятора 18650

«Используй то, что под рукою, и не ищи себе другое.» ©
Цитата из мультфильма «Вокруг света за 80 дней».

Завелось в доме некоторое количество полуживых аккумуляторов 18650, извлечённых из почивших ноутбучных батарей.
Это как чемодан без ручки: и выкинуть жалко, и нести тяжело.

Плюс был некоторый запас однобаночных повербанков в алюминиевом корпусе:

Эти повербанки были куплены из-за алюминиевого корпуса. Корпуса, естественно, разошлись. А начинка осталась.

В закромах Ангара-179 также нашлись пластиковые корпуса

Z-45P с внутренними размерами 92*50*37 мм:

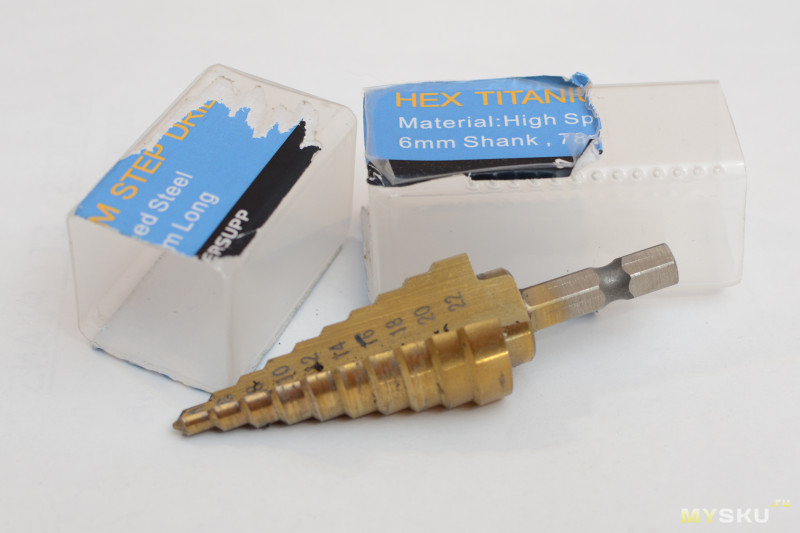

При помощи волшебного сверла с Aliexpress

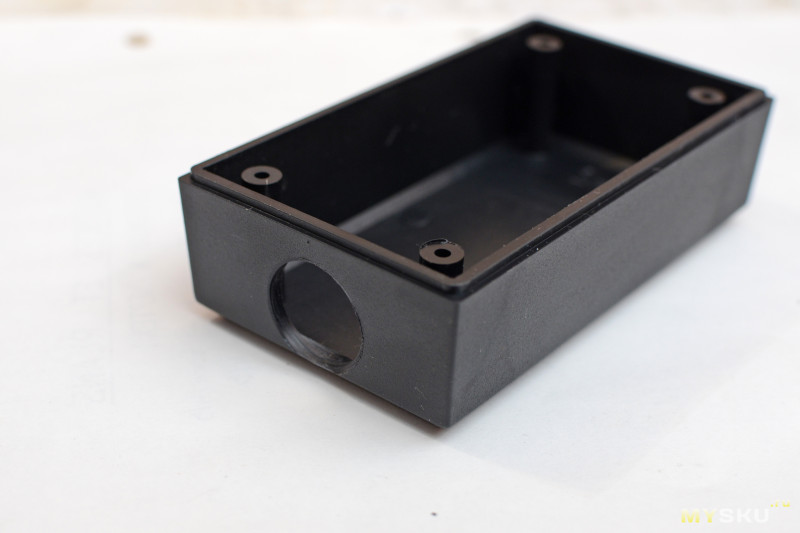

в корпусе было сделано отверстие ф18 мм

Времени на эту операцию ушло едва ли пять минут. Больше времени ушло на поиск линейки, чтобы сделать разметку для центра отверстия.

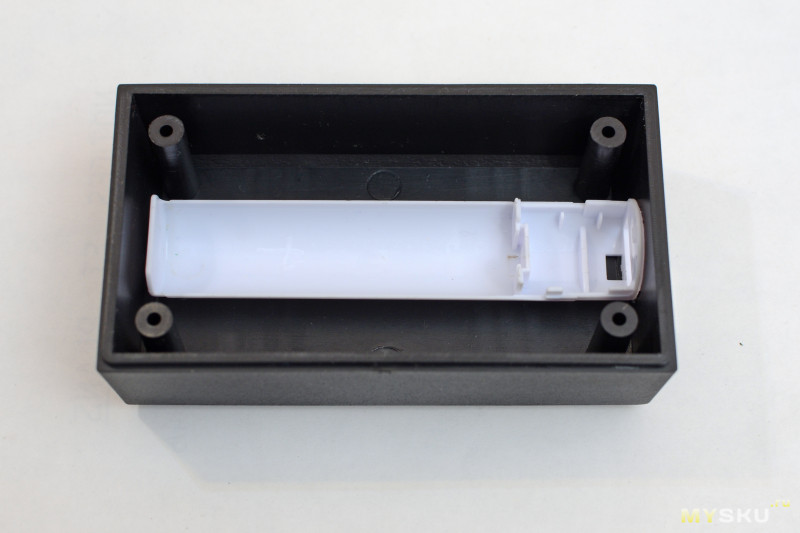

Примерка:

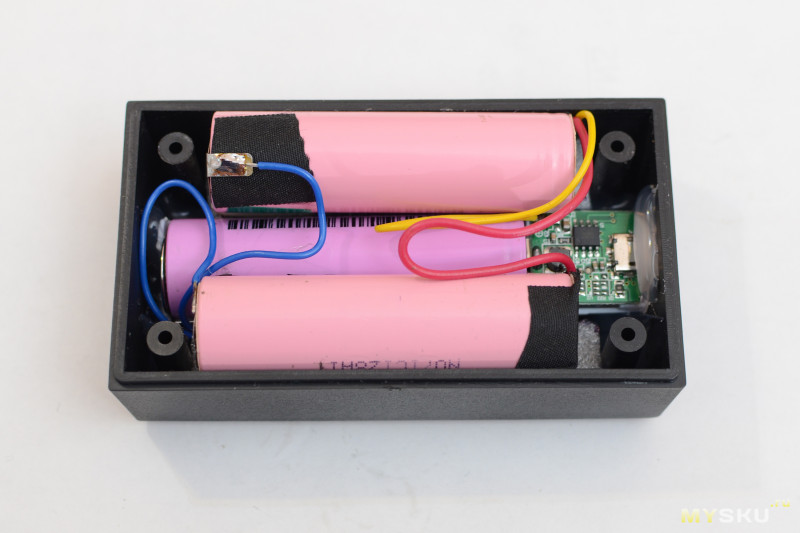

Начинку закрепляем термоклеем, устанавливаем и припаиваем аккумуляторы 18650:

Свободный объём забиваем ~~всяким строительным мусором~~ кусочками резины, вспененного полиэтилена и т.д., не жалея при этом термоклей.

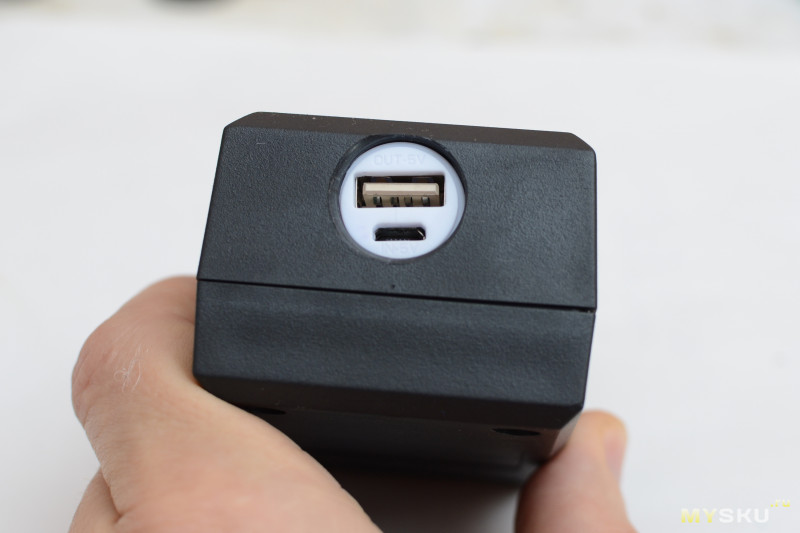

Вот что получилось:

Сказываются праздники и количество выпитого. ))

Испытания конструкции: нагрузка 5 Ом (соответственно 1А при выходном напряжении 5В).
Три полуживых аккумулятора 18650 (ёмкость каждого около 1,3 А*ч) выдали честных 4 А*ч.

Бюджет самоделки:
— потраченное время (на сборку около двух часов)
— повербанк ($1,7)
— корпус Z-45P (около $2)
— б/у аккумуляторы 18650 (бесплатно)

Всем добра в Новом году!

Дополнение.
Возникли споры по значению тока потребления микросхемы в режиме ожидания.
Нашёл экземпляр чипа с той же партии повербанков, подал 4В от лабораторного БП:

Ток потребления в пределах 120 мкА.

Как сделать Повер Банк своими руками: схема самодельного power bank

В очередной раз тема статьи посвящена PowerBank’ам. Сегодня вы сможете увидеть простую хорошую схему без каких-либо микросхем, только на одних транзисторах.

Схема представляет собой простой стабилизированный повышающий DC-DC преобразователь, который способен увеличивать напряжение от источника питания, к примеру, от литиевого аккумулятора, до уровня 5 В. Такое напряжение уже позволит заряжать планшеты и смартфоны.

Схема

Безусловно, такой модуль повышающего преобразователя можно приобрести в Китае примерно за 1 $, но работа устройства, собранного своими руками, приносит значительно больше удовольствия. К тому же эта схема практически не требует никаких финансовых затрат, и не придется ждать месяц, как в случае заказа товара из Китая.

Несколько слов о схеме и принципе ее работы.

принцип работы

Имеется мультивибратор в качестве генератора импульсов. В представленном варианте он настроен на частоту около 30 кГц.

мультивибратор

Принцип работы схемы не отличается от ее сородичей. Начальный импульс от мультивибратора, поступая на базу составного транзистора, открывает его. В момент закрытия транзистора возникают импульсы ЭДС самоиндукции от дросселя, которые выпрямляются быстрым диодом D1 и сглаживаются конденсатором C1. Выходное напряжение стабилизировано, а задается оно путем подбора стабилитрона VD1.

Транзистор VT2 открывается, когда выходное напряжение с конвертера превышает заданное напряжение стабилизации. База транзистора VT1 через его открытый переход закорачивается на массу. Вследствие этого последний закрывается.

Коэффициент полезного действия этого конвертера может доходить до 70—75%. И это очень даже хорошо. Но чтобы добиться такого КПД, придется потратить не один час, перематывая дроссель, ведь очень многое зависит именно от него.

Максимальное значение тока, которое удалось получить на выходе, составило около 1 А. Стабилизация работает так, как положено. Устройство пригодно для реального применения.

На создание платы также было потрачено немало времени. Она компактная, да и выглядит очень красиво.

Скачать плату можно в конце статьи.

Настало время поговорить об элементной базе и настройке схемы. Транзистор VT1 рекомендуется брать составной. Опыты проводились с разными транзисторами, но в итоге самыми подходящими оказались КТ829, КТ972 или что-нибудь из импортных, например, BD677 и т. д.

Дроссель намотан на ферритовом сердечнике типа «гантелька». Он был изъят из платы блока питания компьютера. Также можно применить кольца из порошкового железа или стержневой сердечник. Количество витков и диаметр провода были подобраны путем проведения опытов. В конечном счёте, дроссель был намотан проводом диаметром 8 мм (возможно отклонение до 20%). Количество витков составило 25.

Наладка преобразователя сводится к получению нужного выходного напряжения и минимального тока потребления на холостом ходу. В описываемом примере минимальный ток холостого хода составляет 40 мА и зависит от дросселя. Это много, если сравнивать с готовыми китайскими модулями. Но ничего не поделаешь – от банального мультивибратора не стоит ожидать большего.

Стабилитрон тоже подлежит подбору. Напряжение стабилизации выбирается в пределах 4,7-6,2 В. В примере используется стабилитрон в 5,1 В.

Составной транзистор все-таки биполярный, и возможен его нагрев во время работы, поэтому небольшой теплоотвод в виде алюминиевого листа будет очень кстати.

Не следует забывать о проверке устройства на работоспособность. Ваттметр на китайском USB-тестере немного «глючит» — реальное напряжение составляет приблизительно 5 В и может «гулять» в небольшом пределе, что полностью нормально. Также будет меняться и ток заряда.

проверка устройства

Теперь взгляните на конструкцию PowerBank’а в целом. Питается конвертер от двух аккумуляторов стандарта 18650 (Li-ion), соединенных параллельно. Они были изъяты из аккумулятора ноутбука. Рабочие емкости обоих должны быть максимально близки друг другу.

Также аккумуляторы были дополнены платой защиты, которая отключает их, когда напряжение опускается ниже 3,2 В. Заряжать аккумуляторы можно от любого USB-порта.

Для этого в устройстве задействована вот такая плата заряда:

Такие платы бывают уже со схемой защиты аккумулятора. Такие платы проще купить, чем сделать, ведь их цена всего 30-50 центов.

Теперь сборка. Первым делом нужно подготовить аккумуляторы. Паять их нежелательно, но можно. Главное – не перегреть.

Количество аккумуляторов может быть любым. В примере их 2 штуки. Чем больше их емкость, тем больше время работы PowerBank’а. Все аккумуляторы соединяются параллельно.

Корпус для PowerBank’а подошел от старого адаптера питания ноутбука.

Осталось поместить все детали в корпус, добавить выключатель питания, вывести разъем USB для зарядки телефонов, miniUSB для заряда самого PowerBank’а, а также вывести пару светодиодов, которые имеются на плате контроллера. Один из них горит, когда идет зарядка, а второй загорается по ее завершении.

Прикрепленные файлы: СКАЧАТЬ.

Автор: Ака Касьян

Микро powerbank своими руками

Добрый день! Сегодня я бы хотел вам показать как сделать самый дешевый и самый компактный powerbank своими руками для экстренной подзарядки вашего смартфона.

Такой powerbank планируется использовать в качестве экстренного источника энергии ( который не займет места в вашей сумке).Себестоимость такого девайса составит около 70 руб, при наличии у вас дома аккумулятора из старого телефона.

Приступим!

Основой этого устройства будет литиевый аккумулятор из сломанного телефона ( но можно купить и новый). Емкость вот такого аккумулятора составляет 1200 мАч. Этого не хватит для полной зарядки смартфона, но в экстренной ситуации очень здорово поможет.

Заряжать мы его будем при помощи вот такого модуля зарядки для литиевых аккумуляторов. Спереди он имеет выход на micro USB , а сзади есть куда припаять аккумулятор (а еще сверху есть индикатор заряда)

Телефон будет заряжаться от аккумулятора при помощи такого китайского повышающего модуля.С передней стороны мы видим вот такой USB выход, а с другой — площадки для припаивания аккумулятора.

Подключается все вот по такой схеме.

Кстати, можно использовать несколько аккумуляторов, подключив из параллельно.

Таким образом их емкость будет суммироваться. Например можно использовать аккумуляторы типа 18650. Подключив их параллельно, мы получим уже вполне серьезный аккумулятор. Но суть этого powerbank в том, чтобы сделать его пусть и маломощным, но компактным.

Продолжаем сборку

Аккуратно раскрываем аккумулятор и добираемся до двух клемм (- +). В корпусе или на плате будет указано где плюс, а где минус. Переносим эти значения на аккумулятор при помощи маркера. Теперь лудим провода паяльником.

Для жесткости конструкции приклеиваем разрядный модуль на супе клей прямо к аккумулятору. После этого припаиваем провода к клеммам . Нужно взять достаточно толстые провода, потому что ток с аккумулятора составляет целый Ампер. Вставляем провода в модуль разрядки, припаиваем. А после этого припаиваем к нему модуль зарядки. Обратите внимание, что все плюсовые площадки соединены общим проводом с плюсом аккумулятора, а все минусовые — с минусом. Модуль зарядки теперь также можно приклеить к аккумулятору на супер клей .

Теперь на модуле разрядки горит красный светодиод, а это значит, что модуль потребляет энергию с холостом режиме.
В интернете сказано, что ток холостого потребления составляет 140 микро ампер. Проще говоря, при емкости аккумулятора в 1200 мАч, этот powerbank разрядит сам себя примерно через год. Чтобы этого не случилось, в разрыв минусового провода можно впаять маленький переключатель.

Теперь аккуратно обматываем весь powerbank изолентой, а затем проделываем в изоленте отверстия, чтобы были видны светодиоды зарядного модуля. Будет намного более эстетично затянуть этот девайс в здоровенную термоусадку, но она слишком дорого стоит.

Теперь давайте зарядим нашу кроху. Подключаем её к выходу USB компьютера.

Красный светодиод означает, что он заряжается. Когда аккумулятор полностью зарядится, загорится зеленый светодиод.

Ну все, теперь можно заряжать!

Спасибо за просмотр!

Оригинальное видео автора:

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный powerbank

Доброго времени суток, читатели Муськи!
Сегодня речь пойдёт об самодельном powerbank «конструктор выходного дня» или как собрать полезную вещь из г&палок (из того что под руку попались).

В качестве ХИТ были выбраны банки Samsung inr18650-15q просто потому, что они у меня есть.

Банки б/у сняты с шуруповерта Bocsh изношены и для электро инструмента уже не подходят.

Никелевые пластины оторвал, контакты зачистил бориашиной. Банки заряжены одним зарядным устройством. Балансировки пока не будет поэтому банки должны иметь одинаковое напряжение.
Далее собрал батарею 6s1p использовав держатели и колечки для изоляции…

Далее привариваю новую никелевую ленту:

Переходим к плате повербанка. Плату использовал от китайской зарядки для DeWalt. Сам корпус и контакты используются для зарядки батарей DeWalt на хоббийных зарядках:

Честно говоря я думал, что китайцы поставят в зарядку какой нибудь трэш типа 5в 0.5А и без защиты, но я ошибся. Плата вполне приличная. Выдаёт 5в до 2.2А при большем токе уходит в защиту. На плате также имеется защита по низкому напряжению. Отключается плата при напряжении менее 15,15в.

Потребление платы в режиме сна 3,7 миллиАмпера:

Единственный минус нет самовосстановления после ухода в защиту по низкому напряжению. Но собственно говоря в сценарии для которого она разработана это нормально.
На плате есть светодиодный индикатор заряда. Работает после подключения к питанию, далее отключается.
Изначально плата предназначена для 5s, но подумал и решил делать батарею 6s т.к. как раз идеально сработает защита. (Производитель допускает разряжать банки 15q до 2.5в)

Далее припаиваю разъёмы xt60 к батарее и к плате:

Собираю батарею и плату на темоклей и термоскотч:

Зарядка повербанка будет производиться при помощи хоббийной зарядки. Балансировочного кабеля для 6s у меня нет. Надо покупать. Куплю поставлю. Но вообще стоит отметить, что в шуруповерте из которого данные банки про балансировку и не слышали…

В качестве бонуса получаем возможность очень быстрой зарядки током до 4А (минут 25) а по факту ещё меньше т.к. ёмкость уже ниже.

Тестирование.
Ток через батарею при выходном токе 1.9А менее 0.5А

Далее ставлю на тестирование ёмкости по 5в. Ток выбрал 1.9А просто кому, что самое мощное устройство в хозяйстве кушает 1.9А

Ёмкость по 5В 4632мАч

Всем спасибо за внимание!

Power Bank своими руками

В поездках бывают ситуации когда телефон, планшет, плеер разрядится в самый не подходящий момент. На рынке полно power bank любой емкости и размеров.

Но больше удовольствия доставляет пользоваться вещами, сделанными своими руками.
Когда то делал фонарик power bank, но он был сделан из большого фонарика и брать его в поездку неудобно.

Для конструкции power bank нам понадобится:
— аккумуляторы типоразмера 18650;
— коробка от влажных салфеток;
— повышающий преобразователь;
— контроллер заряда для Li-ion;
— плата BMS;
— провода;
— микровыключатель;
— инструменты.

Первым этапом нужно взять аккумуляторы 18650 и соединить их параллельно. У меня была точечная сварка под рукой, я наварил длинные пластины по парам и спаял их вместе.

Так же установил плату защиты от защищенного аккумулятора. Все это дело завернул в картон. Кустарно конечно, но обеспечена изоляция от плат, да и все это находится внутри корпуса.

Корпус оказался очень удачным. Лежит еще один и ждет своего часа.
Повышающим преобразователем служит готовая плата из Китая, благо стоит она не дорого.

Заряжать наши аккумуляторы будет тоже готовая плата из Китая. Так как плата обеспечивает ток заряда около 1 ампера, наша связка аккумуляторов требует время для заряда. Это нужно учесть перед поездкой. Плата имеет на борту разъем микро USB. Сейчас большинство устройств использует данный разъем.

Далее понадобится кусочек пластика подходящего цвета. В нем размечаем и вырезаем отверстия под наши платы. Так же размечаем и сверлим отверстия под винты крепления.

Обе платы клеем на термоклей.

На крышке коробки размечаем и сверлим отверстия под винты. Так же делаем вырез под переключатель.

Выключатель крепим на термо клей. Выключатель переключает плюс от аккумуляторов.
Минус у нас общий, он синего цвета. Плюс идет на выключатель, зеленый провод. В одном положении плюс аккумуляторов идет на плату контроллера заряда. В данном положении power bank находится в режиме заряда. Во втором положении провод идет на повышающий преобразователь. В этом случае от power bank заряжается наш девайс.

Все собирается воедино и готово к использованию. Во время заряда сквозь матовый корпус хорошо видны светодиоды как при зарядке, так и во время работы преобразователя.

Подробную инструкцию по сборке можно, как всегда посмотреть на видео:

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Мощный Power Bank

Всем привет!
У каждого была такая ситуация:
-Находитесь вы в каком-то месте, и вам нужно срочно позвонить, а телефон разряжен. Здесь вам пригодится Power Bank, о котором пойдет сегодня речь.

Начнем, пожалуй, с просмотра авторского видеоролика:

Итак, для того чтобы создать такую портативку, вам понадобится:
— li-on аккумуляторы 18650 (Автор достал их из батарей от ноутбуков)
— Пластиковая коробочка
— Модуль зарядки li-on аккумуляторов
— 2, трех мм, светодиода
— DC DC преобразователь
— Выключатель «качелька»
— Конденсатор 100мКф
— USB гнездо

Начнем:
1) Автор работал по такой схеме:
