Чертежи самогонного аппарата
Не знаете, как сделать хороший самогонный аппарат своими руками? Какие использовать материалы, оборудование, как правильно выбирать ёмкости? В данной статье даны чёткие инструкции, описана конструкция самогонного аппарата со схемами и точными чертежами. Следование рекомендациям специалистов поможет создать дома агрегат для перегонки браги, затратив минимум средств и сил.
Здесь полностью описан процесс на примере создания реального агрегата. Этот самогонный аппарат был сделан своими руками более 2-х десятилетий назад, он по сей день исправно работает и выдаёт готовый продукт отличного качества. Чтобы ваш самодельный помощник прослужил не меньше, стоит тщательно выбирать материалы. Алюминиевые и медные не пригодны для таких целей. Обычная сталь также вступает в реакцию с кислыми средами. Наш выбор должен пасть на те материалы, которые могут безопасно взаимодействовать с пищевыми продуктами. Это титан и нержавеющая сталь. Сплавы с титаном очень дорогие, и целесообразно во многих случаях выбрать магазинный самогонный аппарат, а своими руками соорудить что-то иное.
Детали и тару из нержавеющей пищевой стали найти достаточно просто, они есть в каждом доме. Не стоит использовать резиновых шлангов и прокладок. При контакте со спиртосодержащими напитками и продуктами они начинают негативно отражаться на их запахе и вкусе. Во времена создания этого агрегата для самогона высококачественного силикона было не достать. Поэтому уплотнительные элементы выполнены из натуральной кожи хорошей выделки.
Качество ёмкости для нагрева браги сильно влияет на качества конечного продукта. Можно для этого приспособить молочный бидон. Промышленная тара объёмом 38-40 литров выполнена из пищевого алюминия. Герметизация обеспечивается благодаря наличию специальному зажиму. Если подобной тары нет в наличии, в компании «Алкоприбор» можно приобрести специальные баки и бидоны и нержавеющей стали высокого качества.
Один из важных элементов самогонного аппарата – охладитель. В простейших чертежах можно увидеть, что он представлен металлическим змеевиком. Рекомендованный диаметр – 8-10 мм. Но всё зависит от габаритов всей конструкции и объёма перегоняемой браги. На рисунке показано, как сделать змеевик для самогонного аппарата своими руками. В качестве основы, на которую навивается тонкостенная трубка, можно использовать любой ровный и гладкий предмет с круглым ровным сечением. Отлично подойдёт для таких целей и стеклянная бутылка, например, от вина.
На рисунке показано создание охладителя из нержавеющей трубки, которая наматывается на брусок диаметром 35 мм. Изначально необходимо засыпать будущий змеевик песком, чтобы он в процессе намотки не деформировался и не сломался. Концы можно закрыть пробками либо зажать плоскогубцами. 2 метра – оптимальная длина заготовки. С одной стороны к прутку необходимо приварить гайку подходящего диаметра так, как показано на рисунке. После того, как змеевик готов, концы следует освободить, песок высыпать. Затем тщательно промыть охладитель проточной водой.
В примере для корпуса холодильника используется труба диаметром 75мм. В нижней и верхней части были выполнены отверстия диаметром 8мм., через них будут впоследствии выведены концы змеевика самогонного аппарата, сделанного своими руками. Охладитель необходимо поместить, согласно чертежу, далее надеваются крышки и патрубки, все детали хорошо привариваются. На следующем этапе важно проверить герметичность конструкции. Необходимо приварить штуцер с резьбой наружного типа, он должен быть в отверстии на подаче воды. Самодельный холодильник для самогонного аппарата готов.
Рассматриваемый аппарат показал на практике отличную пропускную способность конденсата – до 8 литров в час. Но для этого важно придерживаться схемы, трубка должны быть не менее 2-х метров длиной. Если хотите получить хороший домашний самогон, гнать самогон стоит при скорости не более 3-х литров в час. При более высоких показателях в самодельных аппаратах может наблюдаться интенсивное кипение браги. А это – поступление в самогон лишних примесей, что является отрицательным моментом. При сборке охладителя важно не нарушать правила: подаётся холодная вода снизу, а отработанная сливается через верхнее отверстие. Если сделать наоборот, эффективность теплообменного узла падает в разы, за счёт противохода жидкости.
Линия ПГС (паро-газовой смеси) должна оснащаться отстойником, который располагается между охладителем и перегонным баком. Это необходимо для задержки и сбора тяжелых фракций (сивушных масел).
Между баком и холодильником на линии паро-газовой смеси (ПГС) желательно поставить отстойник, который улавливает тяжелые фракции, качество продукта при этом значительно улучшается. За неимением лучшего, для сброса сивухи можно использовать стандартную стеклянную банку с подведёнными к ней трубками.
На чертеже самогонного аппарата представлен корпус, который выполняется из нержавеющей стали. В цилиндре, роль которого играет труба диаметром 57мм, следует просверлить 2 отверстия диаметром 8мм. В них следует установить изогнутые трубки, как показано на эскизе. К верхней трубке приваривается штуцер, важно, чтобы у него была наружная резьба. Швы необходимо хорошо проварить, чтобы обеспечить герметичность отстойника. Внутренняя часть цилиндра комплектуется 2-мя завихрителями, расположенными на противоположных стенках. При подсоединении крышек в торцах отстойника следует помнить, что верхняя должна быть глухой. А в нижнюю деталь монтируется патрубок через заранее подготовленное отверстие, как показано на чертеже самогонного аппарата, а точнее, отстойника для него.
Принцип работы данного блока: ПГС попадает в цилиндр. Одновременно смесь расширяется и проходит по созданному лабиринту, в процессе чего выпадают в осадок сивушные масла, они выводятся через нижний патрубок по резиновой трубке. На время отбора продукта трубку можно пережать обычной бельевой прищепкой. Слив осадка можно проводить 1 раз в час, за это время он не успевает подняться до патрубка и испортить готовый продукт.
Выполнив все отдельные элементы по чертежам самогонного аппарата, можно собрать всю конструкцию. Изначально необходимо выполнить отверстие в крышке молочного бидона, через него пропустить внутрь трубку с резьбой наружного типа. С внутренней стороны крышка должна уплотняться прокладкой. Сверху на резьбу навинчивается гайка из нержавеющей стали. Верхняя часть также уплотняется прокладкой из силикона (кожи), устанавливается штуцер и закрепляется. Затем необходимо приварить трубку, выходящую из нижней части отстойника. Хорошо проверить её соединение со штуцером на герметичность. Посредством гайки к трубке, ведущей из отстойника домашнего самогонного аппарата, крепится накидная гайка.
Теперь самогонный аппарат, сделанный своими руками и усилиями, полностью готов к работе. Перед заливкой браги необходимо ещё раз проверить герметичность всех швов и резьбовых соединений.
Наиболее популярные виды самогонных аппаратов в нашем магазине
alcopribor.ru
Как сделать своими руками самогонный аппарат по чертежам
Самогоноварение в Восточной Европе является неотъемлемой частью культуры, для этих целей используются всевозможные перегоночные агрегаты.
Главным образом – это самодельные самогонные аппараты, а их изготовление в домашних условиях является чуть ли не соревновательной дисциплиной, успехами в которой самогонщики делятся на всевозможных интернет-форумах.
Тема эта весьма обширна, и с каждым годом культура самогоноварения и изготовления перегонных агрегатов становится еще больше.
И для того чтобы в полной мере понять, что такое самогонный аппарат и для чего он нужен, а также каково его устройство и принцип работы, и главное, как его собрать в домашних условиях своими руками, необходимо ознакомиться с вопросом более детально.
Что это такое и для чего нужно
Самогонный аппарат – это устройство, предназначенное для производства спиртосодержащих напитков в бытовых условиях посредством выпаривания и дальнейшей конденсации жидкостной части браги.
Выделяют два основных современных вида агрегатов по типу процесса перегонки. Первые – это дистилляторы, испарение и конденсация жидкости происходит один раз.
Также в эту группу входят аппараты двойной перегонки, в которых цикл «испарение-конденсация» происходит два раза подряд, но принципиально не изменяет процесс.
Вторая группа – это ректификаторы, в них происходит постоянное цикличное многократное испарение и конденсация жидкости с одновременным массовым обменом между восходящим паром и стекающей флегмой.
Устройство и принципы работы
Дистилляторы отличаются более простой структурой, базовая схема такого аппарата включает перегонный куб, шланги и холодильник. Кроме того, в нее могут включаться дополнительные узлы очистки, такие как сухопарник, барботер или простой пленочный дефлегматор, не вносящий в процесс перегонки существенных изменений.
Конструкция ректификаторов более сложная, кроме перечисленного перегонного куба, шлангов и холодильника в их состав обязательно входит —царга—, дефлегматор и термометр.
Первые два узла физически обеспечивают ректификацию, градусник необходим для поддержания правильной температуры, которая в этом процессе, в отличие от дистилляции, критически важна.
Как сделать самодельный самогонный аппарат своими руками в домашних условиях
Для того чтобы собрать бытовой дистиллятор, необходимо изготовить его составные узлы, рассмотрим необходимые и возможные дополнительные устройства.
К базовым составляющим относится:
- Перегонный куб, в нем происходит нагревание браги, и от его объема зависит мощность всей системы. Емкость может изготовляться с нуля, для этого чаще всего применяют пищевую нержавеющую сталь, на втором месте по популярности медь. Кроме того, перегонный куб можно сделать из скороварки, мультиварки, эмалированной кастрюли или пищевой фляги.
- —Шланги— необходимы для передачи горячего пара между составными частями устройства, а также для подачи воды к охладительным устройствам, например холодильнику или рубашке дефлегматора. Чаще всего используют пищевой силикон, который легок в обработке, химически инертен и стоит недорого, но из-за слабой устойчивости к температуре требует поддерживающих приспособлений. Более надежным, но и более дорогим вариантом являются трубки из пищевой нержавейки или меди. Первый металл очень прочный, и его трудно обрабатывать, медь более податливая, но стоит дороже и требует регулярной очистки поверхности.
- Холодильник необходим для конденсации спиртосодержащего пара. Применяются две основные конструкции: со змеевиком и прямоточное охлаждение. Первая модель имеет более компактные размеры и может использоваться без проточной воды, но имеет проблемы с конденсатными пробками. У второй таких проблем нет, к тому же, эффективность и мощность этой модели выше, слабые стороны: работает только от водопровода и имеет достаточно большие размеры в длину, что предъявляет требование к рабочей зоне.
Дополнительные узлы:
- Сухопарник – это средство дополнительной очистки, также может использоваться для мацерации – насыщения спирта ароматом и привкусом фруктов, ягод и пряностей посредством прохождения спиртосодержащего пара через них. Конструкция изделия очень простая – полая емкость с двумя патрубками: входным и выходным. По мере прохождения пара через воздушную прослойку он охлаждается, и часть примесей, конденсируясь, оседает в емкости, невысокая интенсивность очистки.
- Барботер практически идентичен сухопарнику по конструкции, но имеет более длинный входной патрубок, достающий до дна емкости. Такая особенность необходима, чтобы пар проходил через толщу воды, которой заполняется барботер перед эксплуатацией . В результате происходит более значительное охлаждение и, соответственно, более интенсивная очистка самогона.
- Термометр необходим для поддержания оптимальной температуры, при которой из пара будет оседать больше сивушных масел, имеющих более высокую температуру кипения.
- Попугай для самогонного аппарата – это небольшое изделие, которое устанавливается на выходе из холодильника. Предназначено для определения крепости дистиллята непосредственно во время перегонки.
Изготовить самогонный аппарат своими руками в домашних условиях несложно, если выбрать достаточно простую конфигурацию, показанную на чертеже-схеме.
- Как основу для перегонного куба лучше использовать скороварку, в которой нужно только обустроить патрубки в крышке под выход пара и термометр.
- Сухопарник или барботер легко изготовить своими руками из стеклянной банки с закручивающейся крышкой, пары штуцеров и силиконовых уплотнительных прокладок.
- Прямоточный холодильник потребует пары медных трубок для внутреннего слоя и пару пластиковых под рубашку охладителя. Купить шланг из пищевого силикона можно в хозяйственном магазине или на рынке.
- Финансово конструкция подобного рода очень экономична, при этом качество самогона не будет страдать, так как на всех важных участках используются добротные материалы: нержавейка, стекло, силикон и никакой резины, пластика или алюминия.
- Конечно, до эстетики заводского агрегата такому самогонному аппарату, сделанному своими руками, будет далеко.
Популярные виды самогонных аппаратов
Среди бытовых самодельных агрегатов, сделанных своими руками, одним из самых популярных является самогонный аппарат из скороварки. Широкое использование этой кухонной утвари обусловлено высоким качеством базовой емкости.
Она изготовлена из пищевой нержавейки, имеет удобную и надежную систему герметизации и конструкционно почти идентична перегонному кубу, остается лишь просверлить пару отверстий.
Другим популярным вариантом последнего десятилетия является самогонный аппарат из мультиварки. Устройство имеет еще больше преимуществ, чем скороварка:
кроме емкости из пищевой нержавейки и системы герметизации,оно обустроено антипригарным покрытием, но, что более важно, оборудовано качественной системой подогрева с удобным управлением.
Кроме того, сделать такой самогонный аппарат самому в домашних условиях легко как опытному, так и только начинающему самогонщику.
Тем, кому нужен дистиллятор высокой мощности, будет интересна модель самогонного аппарата из фляги. Их изготовляют уже почти 50 лет, но ранее за основу брались только алюминиевые бидоны советского образца, в которых при повреждении защитного покрытия начинали образовываться вредные окислы.
Сейчас же есть возможность приобрести новую или подержанную тару из пищевой нержавейки. Изделие такого рода отличается высоким качеством как материала, так и изготовления и может служить основой как для простого дистиллятора, так и для более сложной колонной системы.
Все поклонники благородного спиртного оценят медный самогонный аппарат. Именно способность этого металла связывать сернистые соединения устраняет в любом самогоне неприятный привкус и аромат.
Это полезно не только при перегонке зерновых и фруктовых браг, но даже для простой сахарной браги, дистиллят из которой станет заметно лучше.
Тем, у кого есть сад и нужно изготовить спиртное, не перевозя сырье, или просто тем, кто живет в деревне, по душе придется непроточный самогонный аппарат.
Его характерной особенностью является крупная емкость для воды в холодильнике, благодаря которой змеевик успевает остывать от естественного теплообмена, а не от добавления новых порций холодной воды.
Наиболее оригинальным и неоднозначным является самогонный аппарат двойной перегонки. В нем испарение и конденсация жидкости происходит не один, а два раза подряд.
Сложная конструкция и принцип работы обуславливает трудности при создании эффективной модели, поэтому поклонников, как и критиков, у этой модели поровну. Ко вторым в основном относятся те, у кого был неудачный опыт в обращении с данной технологией.
Выбирая, из чего можно сделать самогонный аппарат в домашних условиях, нужно в равной мере смотреть как на требования к будущему агрегату, так и на возможности по его воплощению.
Кроме того, во всем должна присутствовать рациональность: создавая дистиллятор из мультиварки, нет смысла тратиться на паропровод из пищевой нержавейки, а имея флягу из нее же, лучше задуматься о бражной колонне, чем о простенькой модели с сухопарником и холодильником.
Однако не только материал важен, качество обработки материалов и правильный подбор мощности каждого узла имеют не меньший вес.
Прежде чем браться за проект, лучше несколько раз прикинуть будущий агрегат на бумаге и посоветоваться с опытными самогонщиками на форуме
gradusinfo.ru
Самогонный аппарат: устройство, виды, характеристики, чертежи
Самогонный аппарат (устройство его будет описано в статье) представлен широким рядом моделей. В первую очередь следует отметить известные марки, которые обладают привлекательным дизайном и сделаны из высококачественных материалов. К тому же подобные агрегаты оснащены электроподогревом, и стоимость их достаточно высока. Основой подобных устройств являются нержавейка или же медь. При соединении деталей прибегают к аргонной сварке.

Разновидности самогонных аппаратов
Самогонный аппарат, устройство которого зависит от особенностей конкретной модели, может иметь множество конструкций. В последнее время их ряд пополнился миниатюрными спиртзаводами. Главной отличительной чертой подобных приборов является унифицированность использования. Достаточно подключения агрегата к электроптитанию и воде и заполнение его брагой. Температурный контроль и другие параметры не нужны. Аппарат выключается автоматически при готовности спиртного напитка.
Большой популярностью пользуются аламбики португальского производства. Они изготовлены из меди. Перегонный куб имеет круглую форму. Переходник похож на шею лебедя. Такая конфигурация обеспечивает выход конденсата в чистом виде. Благодаря этому уровень концентрации спирта повышается в разы. Аламбики используются при производстве марочных вин.

Широкое распространение получили универсальные конструкции, которые собираются за 19 минут. Такое устройство служит для ректификации и дистилляции.
Что такое аппарат для самогоноварения?
Самогонный аппарат, устройство и характеристики которого могут иметь несхожие показатели, зависящие от модели и марки производителя, в любом варианте включает базовые составляющие:
- Емкость для браги или же куб для перегона должны быть сделаны из прочного металла. Зачастую модели агрегата для самогоноварения содержат в себе ТЭН, что исключает нагревание устройства. Чаще всего в качестве материала для изготовления куба используется нержавейка.
- Термометр. Он нужен для слежения за процессом кипения. В противном случае качество спиртного напитка будет низким.
- Змеевик или соединяющий элемент. Именно он пропускает пары спирта, которые попадают в сухопарник.
- Сухопарник выступает в роли очистителя паров от сивушных масел и иных вредных соединений. Этот прибор также называют дефлегматором. Он улавливает тяжелые пары. Зачастую эту составляющую применяют в качестве насыщения самогона ароматом. С этой целью в сухопарник кладут корку лимона.
- Холодильник. Там пар конденсируется в раствор спирта.
По какому принципу действует самогонный аппарат
Устройство функционирует по разным схемам, смотря какая модель имеется в виду. К примеру, возьмем классическую конструкцию со змеевиком.
В этой конфигурации брага, содержащая спирт, доводится до кипения в герметичной емкости, к которой подсоединен змеевик. В самодельных устройствах в роли емкости выступают бидоны, бак, фляга от 25 до 38 литров. Зачастую используется и кастрюля. При закипании пары от браги выводятся в змеевик, где жидкость охлаждается из-за постоянной циркуляции в наружной части змеевика холодной воды. Конденсат стекает в приготовленную емкость в виде самогона.
При начале кипения из браги испаряются легкокипящие компоненты, а содержание тяжелокипящих компонентов увеличивается. Спирт извлекается из браги не в полной мере, что ухудшает качество самогона.
Во избежание этого негативного фактора в конструкцию самогонного аппарата включается сухопарник или же дефлегматор. Устройство самогонного аппарата с сухопарником, чертежи которого представлены в статье, предполагает устранение тяжелокипящих компонентов посредством конденсации.
Дефлегматор расположен между кубом и змеевиком. Он представлен емкостью объемом в 3 литра. В нем происходит процесс конденсации тяжелокипящих компонентов.

Самогонные аппараты без змеевика
В основном все виды самогонных аппаратов и их устройство предполагают наличие змеевика. Но существуют и схемы, где можно обойтись и без этой составляющей. Приоритетом этой конструкции является простота изготовления, но не использования. Такие самогонные аппараты являются самодельными и не всегда дают высокое качество продукта.
Их основу составляет кастрюля большого объема — 50 литров и более. В нее заливается брага. В брагу опускается емкость для сбора самогона. Она плавает на поверхности жидкости, иногда возвыщается над поверхностью браги на специальной подставке.
Схема самогонного агрегата с сухопарником
Сухопарник не является обязательной составляющей приспособления. Дефлегматор выступает в качестве очистки будущего спиртного напитка от сивушных масел, тем самым повышая его качество. Устройство самогонного аппарата с сухопарником, чертежи которого представлены выше, основано на том, что температура кипения вредных компонентов выше, чем у этилового спирта. В дефлегматоре вредные масла конденсируются и перестают испаряться, так как энергия тепла расходуется на испарение легких компонентов.

Плюсы сухопарника
Сухопарник очищает самогон намного эффективнее, чем химические вещества (марганец, сода, активированный уголь). Установка сухопарника легка. Его можно подсоединить с любым кубом для перегонки. Он выступает в роли вторичной перегонки.
Что нужно для изготовления самодельного сухопарника?
Понадобятся:
- стеклянная банка объемом в 2 или 3 литра с плотной крышкой из металла;
- два штуцера с резьбой с внешней стороны;
- две гайки;
- карандаш;
- клей с высоким уровнем термической устойчивости;
- шило.
Инструкция по изготовлению
Устройство сухопарника в самогонном аппарате предполагает следующие действия:
- Следует очертить диаметр отверстий в областях будущего соединения. Штуцеры прикладываются к крышке банки и обводятся карандашом.
- При помощи шила проделываются отверстия по намеченным линиям, пока металл крышки не будет протерт насквозь.
- Устанавливаются штуцеры, которые крепятся гайками. Для качественной герметизации отверстия с обеих сторон обрабатываются клеем.
- Сухопарник герметично соединяется с аппаратом и холодильником.
Для того чтобы брага не попала в самогон, советуют разместить вводящую трубку на 20 мм ниже выводящей. Эта дополнительная мера предосторожности будет очень полезна для новичков в деле самогоноварения. Для повышения эффективности функционирования дефлегматора его следует утеплить. К примеру, из войлока делают что-то наподобие стакана для банки или же прибегают к использованию другого утепляющего материала.
В моделях фабричного производства самогонный агрегат с сухопарником сделаны из нержавеющей стали. Устройство самогонного аппарата своими руками для подобной конструкции довольно проблематично.
Если же вы не хотите тратить время на изготовление этой детали, то можно приобрести готовый самогонный аппарат. На современном рынке существует широкий выбор агрегатов разных объемов и технических параметров.
Самогонный аппарат «Германия»
Высокое немецкое качество по весьма доступной цене — вот что характеризует данное устройство. На фоне других агрегатов ему присущи высокий уровень производительности и спектр инновационных решений в области конструкции. Самогонный аппарат «Германия», устройство и характеристики которого позволяют произвести качественные спиртные напитки при минимальных затратах продуктов, на отечественном рынке получил широкое признание. К примеру, из 2—3 кг сахарного песка агрегат производит 3 литра чистого напитка.

Конструкция агрегата
Прибор отличает сварка высокого качества и отсутствие швов.
Самогонный аппарат «Германия», устройство и характеристики которого говорят о том, что он продуман до мельчайших деталей, обладает следующими показателями:
- широкие трубки для соединения исключают риск закупорки;
- биметаллический термометр определяет время закипания самогона и конца перегонки;
- широкая горловина дает возможность тщательного промывания агрегата изнутри;
- сталь толщиной в 2 мм исключает пригорание напитка.
Аппарат изготовлен из качественной нержавейки. Он сделан по стандарту EN 1.4301, принятому в Европе. Это означает, что напиток будет отличаться чистотой.
Все соединения содержат пищевые силиконовые прокладки, благодаря которым дистиллятор абсолютно герметичен во время самогоноварения. Вы не почувствуете у себя дома неприятного запаха спиртного.
Дугообразная трубка обеспечивает стекание флегмы обратно в куб. Таким образом, концентрация спирта на выходе будет выше, чем у агрегатов с выходящей трубкой в форме угла.
Кран для очищения
Агрегат «Германия» оснащен краном для слива барды. Гуща, которая остается после перегонки сусла, выливается. Кран обеспечивает легкое выливание барды. Раскручивание верхней крышки аппарата не потребуется. Это позволяет не прерывать процесс самогоноварения. Такая особенность конструкции выгодно выделяет агрегат в ряде других устройств, представленных на рынке.
Широкая горловина
Эргономичный бак в форме конуса и достаточно широкая горловина позволяют сделать процесс заливания браги, а также промывку после дистилляции простой и удобной. Съемная прокладка из силикона, которая расположена на горловине, придает высокую герметичность устройству. При этом ликвидируются посторонние запахи.
Удобство сухопарника
Оптимизированная конструкция дефлегматора, наличие съемной крышки для приготовления экзотических напитков, специально продуманный краник для сливания сивушных масел позволяют изготовить абсолютно безопасный для здоровья напиток.
Комплектация устройства
Агрегат «Германия» состоит из:
- двенадцатилитрового бака;
- сухопарника;
- холодильника;
- термометра;
- пищевых шлангов.
Впридачу к нему покупатель получает книгу рецептов.
Самогонный аппарат «Япония»
Агрегат «Япония» («Варисам») — чудо техники, произведенное в Тайване.
На отечественном рынке эта модель появилась в 2015 году. Стоимость ее довольно высока.
Самогонный аппарат «Япония», устройство и характеристики которого свидетельствуют о том, что он в достаточной мере окупает затрачиваемые на него средства, с точки зрения самогонщиков отличается необычностью, причем как в дизайне, так и в конфигурации.
Комплектация устройства
Объем перегонного куба аппарата составляет 28 литров. Это стандартный показатель. Других вариантов конфигурации не имеется. Помещается агрегат в небольшую коробку, распаковав которую, вы увидите множество различных деталей. Аппарат попадает в ваши руки в полностью разобранном виде. Собрать его не составит особого труда. В этом поможет прилагаемая инструкция.
В комплектацию, помимо шлангов для перегонки, кранов и книги рецептов, входит и гидрозатвор. Он служит для преобразования прибора устройства для настойки браги. Также есть набор мерной посуды, которая порадует любителей точности при варке самогона.
Конструктивные особенности устройства
Самогонный аппарат «Япония» изготовлен из пищевой стали высокого качества. Швы его отличаются идеальностью. Такие аппараты в нашей стране не выпускаются.
Аппарат имеет необычный сухопарник и холодильник. Особенность дефлегматора заключается в том, что он, по мнению инженеров, отделяет все вредоносные компоненты и не позволяет им попасть в готовый продукт. Благодаря этой составляющей, легкому очищению поддаются этил, метил и вода. В качестве фильтра применяются наполнители из керамики, древесная стружка и ароматические добавки.
Инновационные решения применены и при создании холодильника — главной составляющей самогонного агрегата. Он имеет сдвоенную конфигурацию. Комбинированное охлаждение состоит из двух теплообменников — змеевика и кожухотрубы. Действительно, идеальное решение, которое способствует увеличению производительности перегонки до 3 литров в час.
Подводим итоги
Агрегаты «Германия» и «Япония» заслуживают самой высокой оценки. Самогонные аппараты, устройство, дизайн и уровень производительности которых очень хороши, рассчитаны на использование как опытными самогонщиками, так и новичками.
fb.ru
описание элементов, чертежи и схемы
В 80-х годах XIX века, когда самогонное дело начало набирать популярность среди любителей алкоголя, никто и представить не мог, что ректификационные колонны, которые приносили огромное количество чистого спирта, при малых затратах, станут доступны рядовому любителю по вменяемой цене.
Для получения самогона, очистки браги, дистилляции, применяют ректификационной колонны. Тем не менее, конструкция этого устройства проста и его можно сделать своими руками, тем самым сведя затраты на аппаратуру к минимуму.
Рассмотрим, как сделать её своими руками, какие можно применять материалы, как сконструировать отдельные элементы и интегрировать в самогонный аппарат.
Содержание статьи

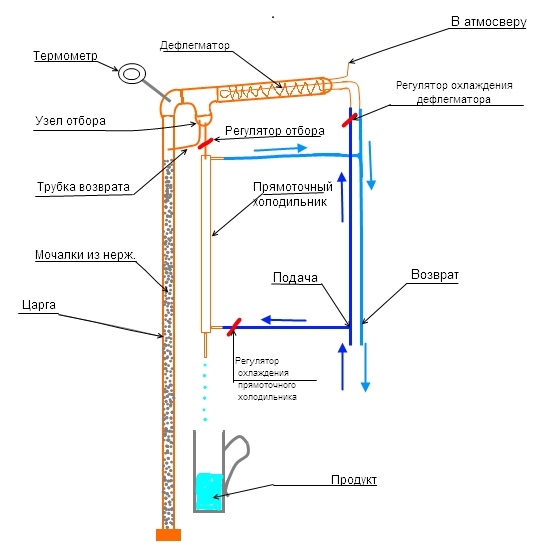

Подробная схема (чертежи с размерами)
Для начала разберёмся, что такое ректификация:
- Это процесс, когда из смеси выделяется один компонент под действием давления и температуры.
- Нагревающий элемент испаряет брагу, которая проходит через фильтры.
- Часть её возвращается назад, а часть проходит дальше.
- Так происходит из-за жидкости, которая поступает на изгибе трубки.
- Она конденсирует часть раствора и возвращает назад.
- Более легкая летучая часть проходит дальше, в последний сегмент, где находится поток воды.
Конечный продукт осаждается в сосуде.
Медная
Стандартная структура, которая подразумевает медную конструкцию в качестве основы. Такой материал как медь обладает отличными характеристиками теплопроводности, сжатия-расширения.
Внимание! Медь не добавляет вредные примеси и осадки в раствор, что делает её эталонным материалом.
Тем не менее, у меди есть один весомый минус – как и любой металл, она окисляется и приобретает зеленоватый цвет.
Коррозионные процессы негативно влияют на качество и чистоту продукта. Так же окисляются металлические фильтры внутри трубки и вся конструкция становится непригодной.
Из полипропилена
Также распространённый вариант.
Полипропилен материал, используемый в сантехнике:
- Он стоит дешевле и доступен в любой строительном магазине.
- Он не портится в ходе множества циклов нагрева-охлаждения и не трескается от перепада температур.
- Из-за большого количества форм можно соорудить конструкцию с любым изгибом.
Минусом является попадание примесей в раствор, так как часть полипропилена испаряется в ходе нагревания.
Из фитингов сантехники
Бюджетный вариант для любителей конструкторов.
Фитинги – это металлические закручивающиеся переходники для коммутации труб и шлангов.
Из них можно соорудить колонну, закрутив в определённом порядке. Металл для таких элементов может применяться любой (в том числе и нержавеющий). Минусов у такой конструкции практически нет, за исключением того, что на сбор и коммутацию уйдёт больше времени.
Справка! Хорошая колонна будет состоять из всех вышеописанных материалов, сочетая в себе плюсы и нивелируя минусы.
Как сделать своими руками?
В первое время, когда самогонное дело только начало развиваться, аппараты делали из всего, что было под ногами, поэтому качество самогона было соответствующее.
С развитием отрасли, любители научились делать продукцию всё лучшего и лучшего качества, модернизируя установки и дополняя стандартные конструкции новыми элементами.
Перегонный куб
Для того, чтобы сконструировать куб своими руками, понадобится выполнить сварочный шов на листе нержавеющей стали, предварительно согнув его в цилиндр.
Днище так же можно выполнить, приварив лист слили и обрезав ножницами по металлу (можно оставить лист необрезанным для большей устойчивости). Припоем послужит олово.
Герметичную крышку можно соорудить своими руками, обклеив стык резиной, или использовать крышку от кастрюли.
Справка! Куб можно полностью выполнить из кастрюли или металлического бидона, если крышка предусматривает возможность соединения со всей остальной конструкцией.
Как сделать перегонный куб своими руками рассказывается на видео:
Царга
Царга представляет собой обычный фильтр, соорудить который можно из обыкновенного водного смесителя или пластикового стакана, в который будет утрамбована металлическая губка для мытья посуды.
Несколько критериев, которые важны для хорошей царги:
- наличие входа и выхода,
- возможность отсоединять ее, чтобы сменить фильтр,
- возможность легко заменить корпус конструкции в случае поломки (поэтому рекомендуется использовать пластиковые стаканы).
Даже небольшое изменение диаметра колонны серьезно влияет на параметры. Для оценки достаточно помнить, что номинальные мощность (Вт) и производительность (мл/час) численно равны площади поперечного сечения колонны (кв. мм), а значит, пропорциональны квадрату диаметра.
Насадка
В качестве насадки применяется регулярная проволочная медная насадка, тем не менее можно использовать обычную металлическую губку.
От материала насадки будет зависеть чистота конечного изделия и длительность процесса ректификации. Можно соорудить многослойную насадку, комбинируя несколько элементов и материалов.
Узел отбора
Узел отбора находится на изгибе, в котором не происходит разделение первоначальной смеси, поступающей воды, конечного продукта.
Выполнить его желательно из меди, так как пластиковые конструкции имеют свойство к расширению под воздействием температуры, а изменение траектории движения раствора может затянуть процесс ректификации, или вовсе остановить его.
Справка! Например, давления и температуры недостаточно для того, чтобы летучая часть жидкости смогла преодолеть изгиб и осаждаться в сосуде. Тем не менее, более пологий изгиб позволит ей легко проходить и накапливаться.
Идеальным материалом для узла отбора является медь или нержавеющая сталь.
Элементы конструкции можно приобрести в тематических специализированных магазинах, или в отделе сантехники, выбрав то, что подходит конкретно для вашей конструкции.
На видео рассказывается, как сделать узел отбора своими руками:
Дефлегматор
Дефлегматор это своего рода продвинутый фильтр:
- Он установлен в непосредственной близости к узлу отбора и служит для того, чтобы возвращать часть раствора назад.
- Вода, поступающая внутрь конденсирует тяжёлые элементы раствора и отделяет ненужные части от нужных.
Дефлегматор можно выполнить из металла, железа, стали, или из стекла, так как она отлично отдает тепло и будет способствовать быстрой конденсации пара.
Холодильник
Чаще всего в самогонных аппаратов используются холодильные установки класса “холодильник-змеевик”. Такое название он получил потому, что внутри находится металлическая спираль, которая служит для циркуляции жидкости. Невооружённым взглядом она напоминает змею, которая свернулась в клубок по диагонали.
Работа холодильника состоит в пропускании жидкости через себя и передачи её внутрь самогонного аппарата. Исходя из этого, материал стенок желательно делать неметаллическим, так как металл долго охлаждается и хуже передаёт тепло.
Наилучшим материалом будет:
- пластик,
- стекло,
- полимер.
Холодильник должен содержать всего два отверстия – вход и выход жидкости.
Между металлической спиралью и стенками холодильника должна быть вода или другая жидкость, хорошо пропускающая температуру, так как именно эта конфигурация позволяет максимально быстро поглощать тепло и понижать температуру.
Как изготовить простейший холодильник для самогонного аппарата рассказывается на видео:
Царга пастеризации (опционально)
Царга пастеризации – это конечный элемент самогонного аппарата, который служит для осаждения и фильтрации конечно жидкости:
- Представляет собой трубу, покрытую теплоизоляционным материалом, на выходе из которой находится фильтр.
- Именно оттуда, капля за каплей, жидкость будет попадать в сосуд.
Конструкция такой царги незамысловатая – труба из полипропилена или ПВХ, обшитая любым теплоизоляционным материалом, на конце которой можно установить стандартную царгу.
Только вот на выходе рекомендуется использовать исключительно медную проволоку, так как она обеспечит более высокое качество конечного продукта.
Автоматика
Едва ли не самый сложный элемент конструкции, который может усилить КПД и увеличить общую производительность самодельного аппарата.
Автоматическая система управления может самостоятельно контролировать процессы, происходящие в аппарате, включать и выключать его, сигнализировать о готовности.
К элементам автоматического управления также относятся сенсорные анализаторы:
- датчик давления;
- датчик температуры;
- показатели расхода электроэнергии и жидкости;
- прочее.
Одной универсальной схемы нет, так как все самодельные аппараты имеют разную конструкцию, длину, высоту, объём и прочие характеристики.
Важно! Автоматику могут установить только опытные пользователи, которые имеют понятие о электронных цепях, устройстве микросхемы, процессе спайки и коммутации автоматических элементов. Намного проще приобрести готовую автоматику для самогонного аппарата, после чего подсоединить её к конструкции.
Плюс в том, что человек экономит время. Ему нужно просто описать конструкцию своего аппарата продавцу, который подберет для него оптимальную автоматическую контрольную панель.
Устройство самодельного самогонного аппарата
Обычно самодельный самогонный аппарат состоит из:
- источника огня, который нагревает сосуд с брагой;
- после прохождения точки кипения пар попадает в змеевик, который заполнен охлаждающей жидкостью;
- температуру в змеевике поддерживает холодильник;
- после выхода из змеевика самогон попадает в царгу, где фильтруется и выливается в сосуд.
Важно! Не экономьте а фильтрах! Чем больше их будет, тем лучше. Некоторые исходные вещества не так хороши и чисты, какими их описывают производители, а на выходе получается продукция ужасного качества.
Чтобы компенсировать убыток от самого “грязного” исходника, рекомендуется ставить фильтры на входе и выходе каждого элемента.
Как сделать и собрать простейший самогонный аппарат в домашних условиях рассказывается на видео:
Подведем краткие итоги: сделать конструкцию можно своими руками.
Каких-то сложных инженерных конструкций в ней нет, а значит самодельная колонна практически ничем не будет отличаться покупной, материалы для колонн и можно выбирать любые от материал внешней стенки будет зависеть параметры теплопередачи, расширение и сужение пропускного канала вследствие термических перепадов.
Внимание! Источник нагрева и фурнитура могут быть любые, тем не менее от качества всех деталей будет зависеть чистота и крепость конечного продукта.
Надеемся, что наша статья помогла вам разобраться в том, что из себя представляет ректификационная колонна, какое имеет строение, какие процессы в ней происходят и из каких материалов ее делать.
alko-zver.com
Самогонный аппарат своими руками в домашних условиях: видео
Самогонные аппараты широко распространены в наше время среди любителей делать домашние вина и спиртосодержащие напитки. На прилавках магазинов можно встретить широкий ассортимент товаров на любой вкус и цвет, при желании вы можете выбрать понравившуюся модель, подходящую по параметрам и личным предпочтениям.
Однако все чаще опытные виноделы и специалисты в данном деле стараются создавать самодельные варианты самогонных аппаратов или сделать индивидуальный заказ по личным схемам и составленным вручную чертежам. О причинах данного подхода и способах создания самогонного аппарата в домашних условиях своими руками мы постараемся рассказать вам в нашей статье. Здесь вы сможете найти ответы на все возникшие вопросы и научиться создавать конструкцию из подручных средств, это позволит не только сэкономить средства на приобретении аппарата в магазине, но и создать уникальную модель по личным предпочтениям.

Принцип работы устройства
Не важно, опытный вы винодел или начинающий любитель, в данном деле стоит разбираться в основных процессах, происходящих во время перегонки. Зная основные этапы, вы сможете определиться с деталями самогонного аппарата, а также подобрать идеальную конфигурацию и соотношение всех основных элементов и деталей. Для удобства понимания можно разбить процесс на несколько основных этапов, среди которых выделяются:
- В специальной ёмкости перед началом основного процесса собирается брага и подготавливается для дальнейшей обработки.
- Первым ключевым этапом является нагревание на огне браги, для этого может использоваться любая устойчивая к воздействию высокой температуры ёмкость, поскольку процесс обычно производится на открытом огне.
- В результате этого образуется пар, который в дальнейшем должен поступать в систему специальных трубок (могут применяться прямые и изогнутые варианты).
- После прохождения через систему соединительных трубок пары спирта должны перейти в холодильную установку или змеевик, в котором будет происходить процесс конденсации. Пар будет осаждаться в виде капель жидкости и стекать по трубке в подготовленную тару.
- После этого напиток, собравшийся на выходе можно употреблять. При необходимости можно подвергать самогон повторной перегонке для достижения лучшего результата, количество перегонок зависит от вида самогонного аппарата и качества сборки всех элементов.
Если представить общий процесс, то его суть заключается в выделении из браги (смесь спирта, воды и сивушных масел, представляющая собой слабоалкогольный напиток) чистого спирта. Метод основан на более низкой температуре парообразования спирта по сравнению с водой, это позволяет избавиться от воды и повысить крепость. Также в процессе нагревания происходит разделение фракций спирта и удаление сивушных масел, что улучшает качество и вкусовые показатели получаемого напитка.

Из чего состоит самогонный аппарат?
Если вы познакомились с основными процессами, происходящими в устройстве с брагой и хотите сделать самогонный аппарат своими руками в домашних условиях, необходимо обратить внимание на ключевые элементы и основные детали в корпусе. Классическая модель состоит из следующих частей:
- Специальная тара для подготовки браги к дальнейшей обработке и перегонке. Можно использовать одну и ту же тару для сбора и перегонки, необходимо выбрать бутыль с большим горлом, важно мыть посуду и не допускать наличия крупных частиц в кубе, поскольку они могут подгореть в процессе кипячения и испортить вкус.
- Ёмкость для нагревания браги и начала процесса перегонки называется перегонным кубом. Самогонный аппарат начинается именно с этого компонента, в котором происходит кипячение и парообразование.
- Система подачи пара к холодильной установке, по которой пар переходит в следующий отдел. Чаще всего представляет собой систему герметично закрытых трубок.
- Сам холодильник, основным элементом которого является змеевик. Именно здесь происходит конденсация паров этилового спирта и превращение их в жидкость
- Тара для сбора спирта, выходящего после прохождения через холодильник. Она должна быть подсоединена к основной конструкции.
- При необходимости для своевременного контроля за основными показателями при перегонке можно установить термометр и ареометр.
Каждый из элементов выполняет свою определенную функцию, при их взаимодействии получается качественный самогон, поэтому так важно обеспечить надёжность всех участков конструкции и несколько раз проверить правильность сборки перед началом эксплуатации.
ВАЖНО: Все элементы в процессе работы должны быть надёжно закрыты и сохранять герметичность, в случае нарушения целостности самогонного аппарата необходимо прекратить работу и выключить огонь. После остывания браги необходимо узнать и устранить причину неисправности.
О необходимых материалах на заметку
Прежде чем начать создавать самогонный аппарат, стоит позаботиться о всех необходимых элементах и материалах для проведения будущих работ. Наиболее классическими являются следующие материалы для конструкции:
- Отличным материалом для перегонного куба служит нержавеющая сталь. Необходимо подобрать пищевой вариант с соответствующей меткой о производителе, чтобы металл не вступал в реакцию со спиртом и не оказывал вредного воздействия на организм человека.
- Змеевик лучше всего выполнять из меди, поскольку она обладает лучшей теплопроводностью и сможет обеспечить быструю конденсацию.
- Помимо представленных вариантов можно использовать алюминий и стекло. Но при работе с данными вариантам могут возникать трудности при их использовании из-за особенностей теплопроводности и хрупкости, поэтому они гораздо реже применяются для создания самогонных аппаратов.
- Также стоит подготовить рабочее место, убрать все лишние предметы и подготовить инструменты для сварки, герметизации деталей, зачистки поверхностей. Для этого пригодится сварочный аппарат, клей, напильники, болгарка с зачистным диском или щеткой.

Инструкция по изготовлению самогонного аппарата
Если вы уже все подготовили, можно приступать к процессу создания самогонного аппарата. Для удобства мы представим развернутый план поэтапного изготовления всех составляющих компонентов конструкции. Мы рассмотрим наиболее простые и практичные варианты создания каждого из элементов, при желании вы можете взять за основу план и сделать свои изменения в самогонном аппарате и его параметрах.
С помощью данной пошаговой инструкции вы сможете быстро и легко сделать самогонный аппарат. Соблюдайте технику безопасности при работе и дальнейшем использовании, чтобы получаемые напитки приносили только положительные эмоции. При несоблюдении техники безопасности элементы могут выйти из строя, повредить окружающие предметы и причинить травмы в процессе эксплуатации. Приступайте к работе согласно представленному ниже плану.
ЧИТАЙТЕ ТАКЖЕ: Попугай для самогонного аппарата: принцип работы, делаем своими руками
Шаг 1. Перегонный куб
Наиболее удобным и простым в исполнении является вариант перегонного куба из бидона. Элемент предназначен прежде всего для нагревания браги с целью ее дальнейшего испарения. Для создания данного компонента необходимо выполнить следующие манипуляции:
- Возьмите стандартный бидон, снимите с крышки прорезиненную часть, она не пригодится при использовании.
- По краям крышки нанесите герметик из силикона или полимерный клей для плотного закрытия отверстий, так следует выполнить процедуру 2-4 раза в зависимости от качества фиксации крышки к основному корпусу.
- Накройте поверхность полиэтиленовым пакетом и оставьте сохнуть заготовку, после высыхания получится заменитель прокладки из силикона.
- Сделайте отверстие в горлышке для соединения со следующим элементом системы. Дополнительно для подсоединения сухопарника можно использовать переходники.
Видео инструкция изготовления перегонного куба из бидона.
Существуют методы создания куба из эмалированных кастрюль и скороварок, каждый из них имеет свои преимущества и недостатки. Наиболее оптимальным является именно применение бидона, он выполнен из подходящих материалов, его легко использовать для больших объёмов браги.
Шаг 2. Холодильник
Домашний самогонный аппарат в своей конструкции должен иметь холодильник, который будет выполнять функцию осаждения паров спирта и превращения их в жидкое состояние. Охлаждение для самогонного аппарата играет важную роль, обеспечить его можно следующим способом:
- Сначала необходимо создать змеевик, лучше всего взять медную трубку длиной 1,5-2 метра и внутренним диаметром 8-12 мм для лучшего показателя конденсации и скорости перегонки. Данные параметры будут зависеть от общей поверхности соприкосновения с парами спирта и длины трубки. Подбирайте размеры в зависимости от объёмов производства.
- Набейте трубку песком, предварительно закрыв свободные концы заглушками. После этого возьмите большую металлическую трубу и обогните вокруг нее медную спираль, равномерно делая витки. Будьте осторожны, чтобы не согнуть и не испортить корпус медной спирали для получения красивого и качественного змеевика.
- С помощью специальных переходников соедините между собой полученные элементы, создайте условия герметичности для предотвращения утечки спирта.
После этого позаботьтесь о системе охлаждения в самогонном аппарате, через которую будет проходить змеевик. Это может быть проточный или стационарный формат. В первом варианте нужно подвести шланг с подачей холодной воды. В стационарном варианте придется постоянно вручную менять воду для поддержания низкой температуры. Лучше всего разместить данный элемент вертикально для быстрого стекания спирта в накопитель.
Видео инструкция изготовления холодильника.
Шаг 3. Сухопарник
Сухопарник и барботер необходим для дополнительного удаления воды и сивушных масел из поступающей смеси. Особенно важно использовать данный элемент при первых попытках создания собственного самогона. Самогонный аппарат должен иметь сухопарник в 10 раз меньше по объёму в сравнении с перегонным кубом.
Для создания сухопарника потребуется сделать следующие действия:
- Возьмите небольшую стеклянную банку с металлической крышкой.
- В крышке отметьте и проделайте два отверстия для входной и выходной трубки.
- На места полученных отверстий приделайте штуцеры и закрепите их гайками, для надёжности заделайте их герметиком или устойчивым к воздействию высоких температур клеем, чтобы самогонный аппарат прослужил долго и не сломался при активной эксплуатации
- В полученные отверстия проденьте трубки, идущие от перегонного куба и к холодильнику. Важно учитывать, что входная трубка должна быть опущена ниже выводящей системы.
Видео инструкция изготовления сухопарника.
Шаг 4. Термометр
Ещё одним ключевым моментом является отслеживание температуры в ходе работы. На самогонный аппарат необходимо установить термометры для определения температуры браги и пара в трубках. Существуют различные модели термометров, наиболее популярными являются следующие варианты конструкции для самогонных аппаратов:
- Биметаллические термометры фиксируют изменения с помощью специальных металлических лент.
- Электронные термометры фиксируют данные за счёт электрических импульсов.
- Цифровые термометры, фиксирующие данные об изменении давления.
Можно установить градусник на поверхности перегонного куба или на входе в охладитель. В первом случае фиксируется температура кипения браги, а во втором снимаются показания температуры пара, что также важно. Опытные виноделы рекомендуют устанавливать сразу несколько термометров для более точного контроля. Если вы делаете самогонный аппарат своими руками в домашних условиях, позаботьтесь о качественном исполнении всех этапов, чтобы получить по-настоящему хорошую модель.

Заключение
В завершении статьи можно сказать, что самогонный аппарат своими руками в домашних условиях может собрать практически каждый человек. Такая модель не потребует специальных навыков и умений, а также позволит отлично сэкономить на приобретении дорогостоящих покупных вариантов в магазинах. Если вы собрались заняться виноделием, это будет отличный вариант для применения дома.
Совершенствуйте свои навыки и старайтесь подобрать подходящую модификацию всех составляющих компонентов. С опытом к вам придет понимание всех особенностей каждого отдельного этапа создания самогонного аппарата. Это поможет вам подобрать подходящие технические характеристики и усовершенствовать модель для получения лучших показателей самогона.
Насколько полезна была статья?
Кликните по звездам и оцените её!
Отправить оценкуСредний рейтинг 5 / 5. Подсчёт голосов: 1
Мы сожалеем, что этот пост не был полезен для вас!
Давайте улучшим этот пост!
Расскажите, как мы можем улучшить этот пост?Отправить Отзыв
Спасибо за ваши отзыв!
domagonim.ru
Ректификационная колонна своими руками по чертежам с размерами
Ректификационная колонна, которая еще 20 лет назад была только на спиртзаводах, теперь используется и в быту для производства высококачественного спирта – ректификата, что для обычного самогонного аппарата задача невыполнимая.
И чтобы лучше понять, что это такое, каково устройство и принцип действия ректификационной колонны, а также как изготовить агрегат своими руками, стоит ознакомиться с вопросом более детально.
Что это такое и для чего нужно
Ректификационная колонна – это сложное устройство, состоящее из нескольких узлов: —царги—, дефлегматора, узла отбора и —термометра—, – необходимых для протекания полноценной ректификации. Этот процесс позволяет разделить многокомпонентную смесь, состоящую из веществ с близкой температурой кипения/испарения.
Главное отличие ректификации от обычной дистилляции в том, что при ней испарение и конденсация веществ – это не единичное явление, а постоянный цикличный процесс. В результате —самогонный аппарат— колонного типа производит спирт высочайшего качества – ректификат.
Устройство и принцип работы ректификационной колонны
Царга
Находится в основании колонны и является одной из основных ее частей. Внутри нее протекает газо-жидкостный массообмен – одно из основных явлений в процессе ректификации. Происходит это следующим образом:
- Жидкость, закипая в —перегонном кубе—, испаряется и в газообразной форме проходит через царгу.
- Пар, дойдя до дефлегматора, охлаждается и конденсируется на его стенках.
- Конденсат стекает сначала по стенкам дефлегматора, а потом и по стенкам царги обратно в куб.
- В этот момент между стекающим конденсатом и восходящим паром происходит газо-жидкостный массообмен. Он заключается в передаче тепла и некоторого количества испаренных веществ от пара к конденсату. Под таким воздействием часть флегмы – ее легкокипящие составляющие: спирт и небольшая доля воды вновь испаряются, не доходя до перегонного куба, а более труднокипящие: сивушные масла и другие примеси продолжают стекать в перегонный куб.
Таким образом в верхней части колоны скапливается в основном спирт, а примеси в основном циркулируют в нижней части агрегата. Как следствие, на выходе получается ректификат с крепостью около 95%.
В ректификационной колоне может быть как одна царга, так и несколько. При этом чем выше колонна, тем больше площадь, на которой проходит массообмен между флегмой и паром, что в свою очередь улучшает качество получаемого продукта.
Внутри царги находятся насадки, на поверхности которых и происходит основной массообмен. Изделия из нержавейки хорошо подходят для сахарной и зерновой, а медные – —для фруктовой браги—.
Кроме насадок внутри царги могут размещаться тарелки, которые еще больше увеличивают площадь, на которой проходит газо-жидкостный массообмен, что сказывается на качестве получаемого ректификата.
Стенки царги могут иметь дополнительный подогрев, усиливающий испарение флегмы, не попавшей на насадки и тарелки. Такое дополнение также улучшает качество конечного продукта.
Дефлегматор
Верхняя часть ректификационной колонны, отвечающая за сбор и охлаждение восходящих паров до флегмы. Отсюда конденсировавшаяся жидкость стекает вниз в царгу.
Дефлегматор может быть выполнен по нескольким принципиальным схемам, самой простой является пленочный вариант, а одной из самых популярных – холодильник Димрота,
Узел отбора
Отвечает за сбор части конденсировавшейся флегмы и ее вывод наружу в тару для сбора. В зависимости от настроек узла отбора варьируется и количество отбираемого конденсата. Чем меньше его отбор, тем выше качество ректификата.
Термометр
В ректификационной колонне, в отличие от стандартного самогонного аппарата, является обязательной составной частью системы. Дело в том, что ректификация – это очень тонкий процесс, сильно зависящий от поддержания правильной температуры.
Перегонный куб с ТЭНами
Хотя ректификационная колонна может использоваться и с обычным кубом на газовой, электро- или индукционной плитке, значительно лучше оборудовать ее ТЭНовым агрегатом.
Такая особенность, как и термометр, связана с необходимостью точной и тонкой регуляции температуры внутри системы, а значит и с регуляцией мощности устройства, нагревающего брагу.
Газовые вентили требуют большого мастерства, индукционные плитки имеют фиксированный шаг от 100 до 300 Вт, а вот регуляторы ТЭНов позволяют изменять мощность по 3-5 Вт.
Что лучше, классический самогонный аппарат или ректификационная колонна?
Чтобы понять преимущества ректификации перед дистилляцией, стоит провести наглядное сравнение этих технологий.
Критерий | Дистилляция | Ректификация |
Вкусо-ароматические качества конечного продукта | Вкус и запах соответствуют сырью браги. | Очень чистый спирт без вкуса и запаха. |
Крепость напитка | В зависимости от конструкции аппарата и количества перегонок от 40 до 65%. | до 97, в среднем 93-95%. |
Степень отделения веществ с разной температурой кипения/испарения | Низкая, даже вещества имеющие большую разницу в температуре испарения после конденсации остаются вместе. | Очень высокая, при необходимости можно не только отделить спирт, но и разделить сивушные масла на составляющие. |
Степень отделения вредных веществ от спирта | От низкой до средней. Улучшить качество отделения можно только за счет увеличения количества перегонок. | Высокая, содержание сивушных масел и примесей в спирте минимальное. |
Потеря спирта | Большая, в лучшем случае получится собрать до 80% продукта, содержащегося в браге. | Маленькая, потери на практике составляют от 1 до 3%, хотя при идеальных условиях их может и не быть. |
Сложность создания и использования агрегата на базе технологии | От низкой до средней, примитивные модели не имеют строгих размерных критериев, потенциал улучшения оборудования ограничен. Обращаться с технологией легко и просто. | Высокая. Для создания понадобится специализированное оборудование и строгий перечень материалов. Для эффективного использования нужны теоретические познания. |
Чтобы посредством дистилляции получить продукт такого же качества, как при ректификации, нужно провести около 10 последовательных перегонок. При этом нужно учитывать, что перегонять спиртосодержащий продукт крепче 20-30% взрывоопасно (самогоноварение взрывоопасно по умолчанию, но в этом случае риск значительно увеличивается).
Как сделать ректификационную колонну своими руками по подробной схеме
Агрегат выполняется по простой конструкции.
Расчет и сборка ректификационной колоны своими руками проводятся следующим образом:
- Медная труба с длиной 130-140 см и диаметром 30-50 мм аккуратно и ровно разрезается на две части, края зачищаются. Между двумя частями необходимо создать резьбовое или другое соединение, но разборное. Одна часть будет царгой, вторая – корпусом дефлегматора.
- На трубу, предназначенную под царгу, на оба конца устанавливаются сетки и упорные шайбы. Они будут удерживать наполнитель внутри.
- Губки из нержавейки нарезаются небольшими фрагментами по 5-15 мм и засыпаются в трубу. Стружка, заполняющая трубу, не должна сдавливаться, оптимальное заполнение 250-280 г на 1 литр объема царги.
- После наполнения сетки и шайбы устанавливаются на места.
- Царга устанавливается на перегонный куб.
- Вторая труба оборудуется вторичным полым корпусом, внутри которого будет циркулировать вода. Для этого понадобится труба с диаметром на 10-20 мм шире основной и на 30 мм ее короче, длинная труба размещается внутри более короткой, снизу и сверху привариваются вырезанные под размер кольца с внешним диаметром, равным толщине трубы (30-50 мм), плюс толщина холодильника (10-20 мм), и внутренним, равным толщине трубы. Во вторичном корпусе просверливается 2 отверстия снизу и сверху под подачу воды и обратку и привариваются патрубки.
- Сверху дефлегматор оборудуется крышкой, внутри которой просверливается отверстие для атмосферной трубки.
- Под узел отбора просверливается отверстие на 15-20 мм выше, чем соединение царги и дефлегматора. Внутри дефлегматора на уровне отверстия приваривается кольцо для сбора и стекания продукта в узел отбора. Проходное отверстие кольца зависит от основного диаметра дефлегматора.
- Внешний —холодильник— изготавливается по традиционной конструкции своими руками и подключается посредством трубки от капельницы с регулятором потока к узлу отбора.
- Дефлегматор и холодильник можно подключать к воде обособленно или одним последовательным подключением. В таком случае направление движения воды должно быть следующим: от низа холодильника к его верху, потом к низу дефлегматора и через верхний патрубок в канализацию. Для регуляции потока воды можно установить регулятор потока от газосварочной установки.
- Царга и ТЭНовый куб обшиваются теплоизолирующим материалом, например пенополипропиленом.
- Термометр должен устанавливаться в нижней части колонны так, чтобы можно было измерять температуру внутри царги.
Вместо послесловия
Спирт, полученный посредством ректификации, значительно качественней дистиллята из классического самогонного аппарата.
Но вместе с положительными сторонами приходят и недостатки: требования к оборудованию значительно выше, а его изготовление затратнее, кроме того, эксплуатация также требует высокого мастерства.
Поэтому однозначно определить, что лучше, хороший самогонный аппарат или ректификационная колонна, не так легко, но, конечно, существует промежуточное решение – бражная колонна. Она дает дистиллят, но не ректификат, очень высокого качества, и пользоваться ей проще, тут все дело в приоритетах.
gradusinfo.ru
сделать своими руками и чертежи
Как сделать ректификационную колонну – расчет параметров системы
Рано или поздно почти каждый любитель самодельного алкоголя задумывается о приобретении или изготовлении ректификационной колонны (РК) – устройства для получения чистого спирта. Начинать нужно с комплексного расчета базовых параметров: мощности, высоты, диаметра царги, объема куба и т.д. Эта информация будет полезна как желающим сделать все элементы своими руками, так и собравшимся купить готовую ректификационную колонну (поможет определиться с выбором и проверить продавца). Не затрагивая конструктивных особенностей отдельных узлов, мы рассмотрим общие принципы построения сбалансированной системы для ректификации в домашних условиях.
Схема работы колонны
Характеристики трубы (царги) и насадки
Материал. Труба во многом определяет параметры ректификационной колонны и требования ко всем узлам аппарата. Материалом для изготовления царги является хромоникелевая нержавеющая сталь – «пищевая» нержавейка.
Благодаря химической нейтральности пищевая нержавеющая сталь не оказывает воздействия на состав продукта, что и требуется. На спирт перегоняют сырец из сахарной браги или отходы дистилляции («головы» и «хвосты»), поэтому главной целью ректификации является максимальная очистка выхода от примесей, а не изменение органолептических свойств спирта в ту или иную сторону. Использовать медь в классических ректификационных колоннах неуместно, поскольку этот материал слегка изменяет химический состав напитка и подходит для производства дистиллятора (обычного самогонного аппарата) или бражной колонны (частный случай ректификации).
Разобранная труба колонны с установленной насадкой в одной из царг
Толщина. Царгу делают из нержавеющей трубы с толщиной стенки 1-1,5 мм. Более толстая стенка не нужна, так как это приведет к удорожанию и утяжелению конструкции без получения каких-либо преимуществ.
Параметры насадки. Говорить о характеристиках колонны без привязки к насадке не корректно. При ректификации в домашних условиях используют насадки с площадью контактной поверхности от 1,5 до 4 кв. м/литр. С увеличением площади контактной поверхности возрастает и разделяющая способность, но падает производительность. Уменьшение площади приводит к снижению разделяющей и укрепляющей способности.
Производительность колонны вначале растет, но потом для поддержания крепости выхода оператор вынужден понижать скорость отбора. Это значит, что существует некий оптимальный размер насадки, который зависит от диаметра колонны и позволят достичь наилучшего сочетания параметров.
Размеры спирально-призматической насадки (СПН) должны быть меньше внутреннего диаметра колонны примерно в 12-15 раз. Для диаметра трубы 50 мм – 3.5х3.5х0.25 мм, для 40 – 3х3х0.25 мм, а для 32 и 28 – 2х2х0.25 мм.
В зависимости от поставленных задач целесообразно использовать разные насадки. Например, при получении укрепленных дистиллятов часто применяют медные кольца диаметром и высотой 10 мм. Понятно, что в этом случае целью является не разделяющая и укрепляющая возможность системы, а совершенно другой критерий – каталитическая способность меди устранять из спирта сернистые соединения.
Варианты спирально-призматических насадок
Не стоит ограничивать арсенал одной, пусть даже самой лучшей насадкой, таких просто нет. Есть наиболее подходящие для решения каждой конкретной задачи.
Даже небольшое изменение диаметра колонны серьезно влияет на параметры. Для оценки достаточно помнить, что номинальные мощность (Вт) и производительность (мл/час) численно равны площади поперечного сечения колонны (кв. мм), а значит, пропорциональны квадрату диаметра. Обращайте на это внимание при выборе царги, всегда считайте внутренний диаметр и по нему сравнивайте варианты.
Укрепляющая колонна своими руками: что и как правильно делать
Колонна с укреплением (она же бражная или пленочная колонна) — это аппарат для производства «недоректификата», то есть крепкого и относительного чистого самогона. На выходе продукт получается лучше дистиллята, но до ректификата не дотягивает. Про её отличие от обычного самогонного и ректификационного аппарата можно почитать здесь — https://2samogona.ru/samogonnye-apparaty/otlichiya-brazhnoj-kolonny.
Сегодня мы рассмотрим вариант изготовления укрепляющей колонны своими руками. Данная работа требует знания её устройства, а также владения сварочным аппаратом и болгаркой. Собрать что-то адекватное из хлама довольно сложно, но мы постараемся предложить вам самый бюджетный и доступный вариант, который на выходе будет давать крепкий и относительно качественный продут.
Из каких материалов будет изготавливаться колонна?
Составных частей не так много, как может показаться на первый взгляд.
- Три трубы с диаметром 32 мм из нержавейки.
- Две гайки для соединения с кубом.
- Холодильник из нержавейки
- Канализационная трубы, муфта и переходник на стиральную машину (дефлегматор).
- В качестве основы перегонного куба используется молочный бидон.
Так как мы будем делать цельную колонну, то вам понадобится сварочный аппарат с электродами и болгарка.
Конструкция не будет подразумевать разбора, а мыть её нужно будет напрямую воду.
Предлагаю перед работой изучить устройство и принцип её работы этого аппарата.
Наиболее удачно это сделал Счастливчик на своем канале на Youtube. Очень много вопросов закрыто в комментариях, поэтому тоже изучите этот раздел.
Вероятно, ваша основа для аппарата не будет такой же, как и у нас. По этой причине вы не сможете изготовить идентичную колонну, так как ваши размеры труб и соединений будут другими.
Поэтому мы подготовили для вас подборку чертежей, по которым вы можете ориентироваться во время работы. Выберите для себя оптимальный вариант, соберите все части и можно приступать к работе. Видео будет представлено далее.
Пошаговая инструкция по изготовлению укрепляющей колонны
Очень сложно объяснить практическую часть на словах, поэтому предлагаю вам посмотреть 2 видео от Youtube канала самопал PRODUCTION. Именно эти ролики считаются наиболее популярными, так как показывают бюджетный вариант изготовления укрепляющей колонны.
Весь процесс можно условно разделить на несколько частей:
- Подготовка оборудования и составных частей аппарата.
- Соединение и сварка труб, то есть создание герметичной системы.
- Тестирование и улучшение перегонки (добавление насадок Панченкова или работа с дефлегматором).
На выходе получается довольно стрёмный, но рабочий самогонный аппарат. На нём вы сможете изготовить самогон с укреплением, отобрав большую часть вредных фракций из продукта.
Колонна из меди
Если нержавейка вас чем-то не устраивает, то единственной альтернативой будет медь. Аппарат получится дороже, эффективнее и лучше. За этим материалом сложно ухаживать, но результат всегда получается фантастическим.
Предлагаю изучить схему работы медной укрепляющей колонны и разобраться в её основных узлах. Автор расскажет о тех частях, из которых она состоит, поэтому после просмотра видео у вас будет объективная картина того, как её можно сделать.
Ректификационная колонна для самогонного аппарата своими руками
Для того, чтобы самогон получился чистым и без характерного сивушного запаха, его необходимо прогонять через аппарат как минимум дважды. За время перегонки оседает бОльшая часть сивушных масел, что и дает повод назвать готовый продукт чистым. Однако специалисты настаивают на том, что получить действительно чистый спиртосодержащий напиток в домашних условиях можно только при использовании ректификационной колонны.
Для того, чтобы понимать, как делается ректификационная колонна для самогонного аппарата своими руками и зачем она вообще нужна, попробуем разобраться в принципе ее работы. Здесь же мы рассмотрим, какие материалы понадобятся и целесообразно ли ее домашнее изготовление.
Как работает ректификационная колонна
При нагревании перегонного куба, куда залита брага, начинается постепенное закипание с интенсивным выделением спиртосодержащего пара. Эти пары, более легкие, чем жидкость, поднимаются вверх по ректификационной колонне, откуда попадают в охлаждаемый водой дефлегматор. Здесь в самой верхней точке начинается конденсация пара, и он снова в виде конденсата стекает в колонну. Та, в свою очередь, заполнена специальными элементами, сквозь которые и протекает жидкость. В это время продолжается кипение браги, и пары ее поднимаются вверх по колонне, встречаясь по пути с конденсатом. Именно этот непрерывный процесс обмена жидкости и пара именуется ректификацией.
Во время такого обмена жидкий конденсат (флегма) насыщается паром, а пар, наоборот, жидкостью с более низкой температурой кипения. Этот процесс происходит постоянно, пока кипит брага и образуется конденсат. В итоге в изголовье ректификационной колонны собирается самый легкий пар с максимально высокой концентрацией спирта, который и отводится в холодильник для финальной конденсации. Уже из холодильника в приемочную емкость спускается абсолютно чистый дистиллят — самогон.
Принцип работы ректификационной колонны показан на этом рисунке
За счет чего происходит непрерывная ректификация
Для того, чтобы пар и стекающая жидкость (флегма) контактировали наиболее эффективно, в ректификационной колонне используются специальные контактные элементы. В промышленных образцах эту функцию выполняют физические тарелки, в домашних – металлическая губка для мытья сковородок. Эти элементы за счет разрозненной структуры увеличивают площадь контакта флегмы и пара, и, соответственно, эффективность такого взаимодействия. Это становится возможным благодаря тому, что между двумя фазами (жидкой и парообразной) очень быстро достигается равновесие.
В процессе стекания флегмы вниз по колонне она минует целых слой металлических пружинок, встречаясь по пути с паром. В тот момент, когда пар преодолевает первый слой контактного элемента, наступает фаза физического равновесия. Для получения оптимальной высоты бытовой ректификационной колонны ее диаметр должен быть не менее 30 и не более 50 мм.
Изготовление ректификационной колонны
Вопрос приобретения такого оборудования для многих стоит очень остро. Если речь идет о промышленном производстве, то в большинстве образцов есть много недоработок. Все же потоковое производство дает о себе знать. Можно, как вариант, заказать ручную сборку, но тогда цена ее будет приблизительно такой же, как у «крыла» хорошего внедорожника. Поэтому самый оптимальный вариант – сделать ректификационную колонну своими руками. Безусловно, ее строение чуть более сложное, чем у самодельного самогонного аппарата, но все же не настолько, чтобы терять сознание от чертежа и инструкций.
В качестве материала для изготовления подходит нержавеющая сталь – химически инертный материал, не подвергающийся коррозии и не дающий посторонних примесей и запаха.
Это схема ректификационной колонны, по которой ее можно будет собрать
Теперь более подробно об основных элементах оборудования и о том, из чего их можно будет сделать.
- Тело — труба из нержавеющей стали диаметром 30-50 мм и суммарной длиной 1300-1400 мм. Допустимая толщина стенки трубы 2-3 мм, поскольку придется делать отверстия для резьбового соединения.
- Водяной корпус (дефлегматор) — чаще всего изготавливается из обычного термоса. Буквально 10-15 минут, и этот элемент идеально заменит промышленный образец. В некоторых случаях дефлегматор изготавливают из медной трубы. Самый экзотический и неэффективный вариант – змеевик, изготовленный из медной трубки. Его наматывают по верху колонны и пускают по нему холодную воду. По опыту, даже расплющенная трубка не обеспечивает необходимой потери тепла за счет малого пятна контакта.
- Холодильник – емкость с погруженным змеевиком и холодной водой. Бак и трубки изготавливают из меди. Можно также приобрести в магазине химреактивов готовый лабораторный холодильник.
- Контактный элемент – несколько металлических губок-сеток, которыми обычно домохозяйки снимают с кастрюль и сковород накипь и пригоревшую пищу.
Помимо этого необходимы также силиконовые соединительные и медные трубки, упорные шайбы, резьбовые гайки, переходники.
В колонне предусмотрено 2 места состыковки – точка обора и соединение с перегонным кубом. Обычно для соединения используют резьбовые элементы, но опасность здесь в протекании. Можно также надевать один элемент на другой, при этом состыковывать максимально плотно, чтобы не допускать пропускания пара и просачивания флегмы. Можно, конечно, обработать края герметиком и состыковать конструкцию навечно, но тогда вы ее не сможете разбирать и чистить.
Как собрать ректификационную колонну
- Берем медную трубу высотой 1300-1400 мм и диаметром 30-50 мм. Разрезаем ее на 2 части, они могут быть как равной длины, так и с небольшими отклонениями – это не принципиально. Края у обоих частей зачищаете, торцуете, обязательно снимаете фаску и состыковываете друг с другом резьбовыми соединениями или посредством переходника. Напоминаем! Соединение должно быть герметичным.
- На одной части трубы устанавливаете сетку и упорные шайбы, чтобы исключить выпадение контактного элемента. Это нижняя часть колонны, которая будет надеваться на перегонный куб. Сюда засыпаются металлические пружинки.
В качестве такого контактного элемента могут использоваться не только пружинки, но и небольшие стеклянные шарики, хотя это довольно дорогое удовольствие. Совершенно не уступают по площади контакта и качеству теплообмена обычные металлические губки. Изготовленные из нержавеющей стали, они абсолютно инертны к спиртовой массе и не подвержены коррозии.
Перед тем, как купить такую губку, проверьте магнитом, действительно ли она изготовлена из нержавейки. Если используется другой металл, со временем пружинки начнут ржаветь, что сведет на нет качество очистки самогона.
- Покупаете 30-40 металлических мочалок и разрезаете их на небольшие фрагменты до 5 мм.
- В нижнюю часть трубы, где установлена металлическая сетка-фиксатор, засыпаете контактный элемент, периодически постукивая о стол. Не надо заталкивать его принудительно, чтобы пружинки по возможности не переплетались, а компактно утрамбовывались. Вот так, встряхивая и постукивая, заполняете весь отрезок трубы, после чего закрываете сеткой и фиксируете упорной шайбой.
Уже установленную на перегонный куб эту часть трубы следует утеплить любым изолятором, подойдет даже поролон толщиной 3-5 мм.
- На вторую часть трубы припаиваете паяльником водяной корпус (дефлектор) с двумя патрубками – один на вход воды, другой на вывод.
- Сверху трубу закрываете крышкой или запаиваете, сделав отверстие для трубки.
- В 15-20 мм от стыка с нижней частью трубы делаете отверстие под патрубок для вывода дистиллята, а под ним небольшую пластинку для сбора конденсата — флегмы.
- Соединяете колонну и холодильник силиконовым шлангом, на который установлен зажим от капельницы – это очень удобный инструмент для регулировки движения жидкости.
На этом собственноручное изготовление ректификационной колонны закончено, можно приступать к перегонке.
Если у вас остались вопросы, на видео вы посмотрите, как правильно делать колонну и в какой последовательности.
Укрепляющая колонна для самогонного аппарата: сделать своими руками и чертежи
Для получения более качественного дистиллята винокуры используют разные способы: от модернизации самогонного аппарата до покупки ректификационной колонны. Промежуточным вариантом является бражная или укрепляющая колонна.
Из-за образования на внутренних стенках движущейся пленки во время эксплуатации ее также называют пленочной.
От классического дистиллятора конструкция отличается внешним видом, принципом работы и градусом конечного продукта.
Бражная колонна позволяет получать спирт до 90% крепости. Что касается качества, то уровень очистки напрямую зависит от мастерства винокура. Чем опытнее самогонщик, тем лучше дистиллят, но до характеристик ректификата он в любом случае не дотягивает.
Конструкция и подбор материалов
Классическая укрепляющая колонна состоит из следующих частей:
- Перегонного куба
За основу можно взять скороварку, молочную флягу, пивную кегу, емкость от классического дистиллятора и т. д.
Медной или нержавеющей трубки – самой колонны
Оптимальный диаметр – 2,5-5 см, высота должна в 30 раз превышать первый показатель.
Дефлегматора (предохладителя)
Змеевик может быть встроен внутрь трубы либо находится снаружи. Он устанавливается в верхней части колонны и должен занимать примерно 25% ее длины. Оптимально взять готовый охладитель, но можно изготовить устройство самостоятельно. Рекомендуется оснастить прибор регулятором (например, от батареи отопления).
Паропровод
Представляет собой металлическую трубку диаметром около 1 см.
Холодильника
Для охлаждения используют классическое устройство, входящее в состав любого дистиллятора.
Также понадобится 2 термометра (один устанавливают на баке, второй – в верхней части колонны, чуть выше предохладителя) и соединительные элементы: гайки, муфты, переходники, клампы, силиконовые уплотнители, трубки и т. д. Домашние умельцы делают укрепляющие колонны из нержавейки или меди. Оба варианта хороши по-своему: сталь доступнее, медь лучше проводит тепло.
Этапы работы и чертежи
Описывать детально весь процесс сложно и нецелесообразно, в работе лучше ориентироваться на схемы и видео. В общих чертах процесс выглядит следующим образом:
- Соединение бака и колонны. Для этого в крышке куба делают соответствующее отверстие, устанавливают фланцевый/резьбовой штуцер, устанавливают трубу. Для скрепления элементов удобно использовать кламповое соединение.
- Изготовление дефлегматора. Самым простым вариантом является внешний змеевик – намотка медной трубки по контуру колонны, но можно использовать конструкцию с водяной рубашкой, смонтировать ее отдельным узлом и подсоединить сверху, позаботившись о патрубках для подвода и отвода воды.
- Подготовка отверстий под термометры. Одно делают в крышке бака, второе – наверху колонны, между дефлегматором и холодильником.
- Сборка и установка основного холодильника с трубками для подвода/отвода воды. Между двумя вертикальными трубами иногда делают перемычку с краником, но этот элемент не является обязательным.
По желанию устройство можно совершенствовать: подключать несколько дефлегматоров, заполнять трубу насадками, ставить автоматику и т. д. Чтобы колонна качественно работала, очень важно обеспечить стабильную подачу воды. Утеплять устройство не требуется.
Нашли ошибку или есть что добавить?
Выделите текст и нажмите CTRL + ENTER или нажмите сюда.
Расчеты при самостоятельном изготовлении ректификационной колонны для самогонного аппарата
Начинающие самогонщики обычно предпочитают дистилляторы. Но чем больше опыт, тем сильнее хочется получать совершенный продукт – лишенный сивушных масел и максимально крепкий.
На таком можно делать настойки, наливки, ликеры не опасаясь, что запах самогона испортит послевкусие. Чтобы получить усовершенствованный аппарат, хороший выход – ректификационная колонна своими руками.
У самогонщиков, не знакомых на практике с работой РК, существует предубеждение. Они считают, что ректификационная колонна забирает запах исходного продукта. Это справедливо лишь отчасти.
Все зависит от цели, а эксплуатируется колонна по-разному: с целью получения спирта-ректификата или чистого и укрепленного дистиллята.
Составляющие части РК
Ректификационная колонна по внешнему виду — высокая труба, вертикально возвышающаяся над перегонным кубом. Непременные составляющие:
- Труба из пищевой нержавейки высотой не ниже 1 и не выше 1,5 метра. Промышленные имеют размеры, в тысячи раз превосходящие указанные.
- Дефлегматор – верхняя часть трубы с водяной рубашкой.
- Насадки: РПН либо кухонные прополочные скребки из нержавейки, а также (не всегда) СПН- спиральки равного диаметра и высоты.
- Термометр. А лучше два: один в кубе, второй – в колонне.
- Трубка для соединения с атмосферой.
- Прямоточный холодильник, который окончательно конденсирует пары спирта, идущие из колонны.
- Соединительные элементы и трубки для подключения/отвода воды для охлаждения.
- Утеплитель колонны в отсеке, где происходит тепломассообмен (желателен, но не обязателен).
Расчет параметров системы
Расчет необходим для того, чтобы колонна выдавала чистый от сивухи и прочих примесей продукт крепостью до 95°. При этом не захлебывалась, имела оптимальную скорость перегона.
Внимание. Любая из представленных на рынке и самодельных ректификационных колонн имеет скорость перегона в разы ниже, чем дистиллятор.
Это связано с необходимостью многократного переиспарения спиртосодержащей жидкости.
Продуктивность и качество работы зависят от:
- высоты и диаметра царги;
- правильных расчетов по насадке;
- мощности нагрева;
- объема перегонного куба.
Размеры трубы и насадки
Чтобы обеспечить правильную укрепляющую и разделительную способности вне зависимости от внутреннего сечения, приемлемой высотой царги считается 1 — 1,5 м. Эти параметры определены многочисленными экспериментами.
При меньшей высоте не удастся уберечься от прорыва сивухи в готовый продукт, то есть – не удастся добиться надлежащей чистоты отбора. Если же сделать высоту большей, это не дает лучших показателей и даже напротив – увеличивает количество головных фракций. Проще говоря – каждый лишний сантиметр колонны снижает разделяющие способности устройства и отрицательно влияет на скорость перегона.
Допустимые параметры внутреннего диаметра трубы – 28-52 мм. Это – размеры, применяемые в производстве бытовых РК.
Существует формула: производительность, измеряемая в миллилитрах продукта за час работы и мощность (Ватты) равны площади сечения (поперечного разреза) трубы в кв. мм, то есть – прямо пропорциональны ее диаметру в квадрате.
Выбирая или сооружая колонну, просчитывайте диаметр (внутренний). При больших отклонениях правильно работать она не будет.
Насадка
Она не просто увеличивает контакт спиртосодержащего пара с флегмой, она должна быть привязана к конкретной колонне. При домашнем получении спирта подбирают насадки, имеющие поверхность контакта 1,5 — 4 м2 на литр ректификата.
Если взять больше, очистка улучшится, но упадет и без того невысокая скорость перегонки. Если взять меньше 1,5 кв.м, то разделение и укрепление упадут, в результате чистого спирта не получится.
При использовании только РПН обычно скрученные полотна вставляют одно над другим снизу – от куба до узла отбора. Соотношение СПН к внутреннему диаметру подбирается меньше в 13-15 раз. То есть, при толщине проволоки 0,25 мм диаметр СПН подбирается к трубе 50 мм – 3,5х3,5; 40 мм – 3х3; 28-32 мм – 2х2.
Внимание. Для различных задач используются свои насадки.
Например, при перегонке (дистилляции) зернового сырья целесообразно применять медные РПН или СПН, кольца, седловидные насадки. Для ректификации – РПН+СПН, порезанные проволочные мочалки.
Подбираем объем перегонного куба
Ректификацию проводят после первой дистилляции, когда получают спирт-сырец. Заливается 40-градусная жидкость. Количество насадки для недопущения попадания сивухи в готовый продукт исчисляется от 10 до 20 объемов спиртосодержащей крепкой жидкости в кубе.
Разрешается заполнять спиртом-сырцом только на 2/3, то и подбирать емкость следует, исходя из используемой царги. Расчеты при 1,5-метровой колонне с диаметром трубы:
- 50 мм – не менее 30, не более 60 л. Нужна емкость на 40-80 литров;
- 40 мм – от 17 до 34 л. Куб до 50 литров;
- 32 мм – от 10 до 20 л. Куб до 30 литров;
- 28 мм –до 14 л. Требуется куб до 18 литров.
При минимальных объемах можно брать трубу длиной не 1,5, а 1-1,2 м.
Чем греть и на какой мощности?
Ректификация – это не дистилляция, при которой возможен нагрев на плитках различного промышленного изготовления и даже дровяной. Для РК необходимо выполнение нескольких обязательных условий:
- обеспечение максимально быстрого нагрева;
- возможность тонкой регулировки нагрева для качественного разделения алкоголя на фракции;
- безопасность – предохранение от воспламенения и взрыва, с учетом того, что в кубе – не слабоалкогольная брага, а крепкий спирт-сырец.
В связи с этим и подбирать источник нагрева из многих вариантов необходимо с учетом этих требований:
- Дровяная печь. Отбрасывается безоговорочно, поскольку ни одному пункту требований не отвечает.
- Газовая конфорка. Не подходит, поскольку невозможно точно отрегулировать нагрев и высока опасность взрыва.
- Электроплита не соответствует по той причине, что она работает по принципу полной остановки нагрева и возобновлении после падения температуры до критической отметки (вспомните «щелчки», издаваемые электроплиткой). Когда электропитание прервется, флегма будет не стекать постепенно, как предусмотрено технологией, а обрушится и ректификация попросту не состоится или ее придется начинать заново – с другим источником нагрева.
- Индукционная плита может быть использована «с натяжкой». У нее невозможно плавное изменение мощности, а правильная ректификация требует плавного, не более 10 Вт за раз.
- ТЭН с регулировкой, стабилизацией напряжения и плавным изменением нагрева на 5-10 Вт – это оптимальное решение. Именно им следует оснастить РК.
При подборе мощности учитывайте: для быстрого нагрева куба необходим килловатный ТЭН на каждые 10 литров жидкости. То есть:
- Для 50 литрового (в нем – 40 литров), требуется 4-х килловатный ТЭН.
- 40 л (оптимально 30 л) – 3-х килловатный.
- 30 (до 23 л) – 2,5 кВт.
- 20-25 (15-20 л) – 1,5 кВт.
Расчеты дефлегматора
Их определяют, исходя из типа колонны. При отборе спирта ниже дефлегматора, лучший выбор — дефлегматор Димрота мощностью до 5 Ватт на квадратный см.
Если отбор выше дефлегматора, то мощность может составлять до 2 Ватт. Применяется как Димрот, так и «рубашечник».
Например, если у вас царга 50 мм, то для Димрота достаточно трубки 6 см (внутреннее сечение) до 50 мм в длину (при точном расчете – 48,7). Рубашечник может быть из трубы 52 мм длиной 39 см.
Достижение необходимой мощности в таблице:
Внутренний диаметр трубы (мм)
Производительность при оптимальной мощности нагрева (мл/ч)
krestyanka-apparat.ru
