Гриндер ленточный MG-610A “Мастак-М” (1,1кВт)
Данный ленточно-шлифовальный станок предназначен для подводки, шлифовки заточки и изготовления ножей на любительском уровне, т.е. вы вполне можете сделать себе пару ножей для охоты/рыбалки или кухни. По статистике основная масса наших клиентов, приобретающих гриндер «Мастак» не занимается профессиональным производством и мы считаем, что в таком случае нет смысла переплачивать за более дорогое оборудование и гнаться за более мощным мотором и скоростью ленты.
При определенной сноровке вполне можно обрабатывать и деревянные и пластиковые заготовки, для этого рекомендуется использовать абразивные ленты для дерева и уменьшать силу прижима, чтобы исключить нагрев и почернение древесины. Компания «Мосгриндер» рекомендует использовать «Мастак» подключенный через Частотный преобразователь.
Такой станок вполне подойдет для домашнего использование, уровень шума от него не превышает 95дБ.
- Габаритные размеры: Д=300, Ш=250, В=200;
- Рабочая поверхность: В=120 Ш=50 мм;
- Мощность двигателя: 0.55 кВт, 2850 об/мин;
- Производитель двигателя: ООО «УралЭлектро» Россия, «ЭлектроСталь» Белоруссия;
- Материал роликов и шкива: Сталь 40Х;
- Покрытие рамы: Гальваническое цинкование;
- Диаметр роликов – 33мм, шкив – 85мм;
- Масса – 10.5 кг;
- Ширина ленты: 50мм;
- Длина ленты – 610 мм;
- Длина провода 2м;
- Работа от сети 220В в базовой версии.
Длина используемых лент – 610х50мм.
Опции и модификации:
Тех. паспорт ленточный гриндер Мастак
mos-grinder.ru
Гриндер ленточный чертежи. Полный комплект с размерами.
В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм. Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.1кВт, а так же на двигатели АИР 63B2 мощностью 0.35кВт/0.55кВт в исполнении с фланцем.
Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки
| Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН. | ||
| Лист | Наименование | Примечание |
| 1. | Общие данные. | |
| 2. | Рама ленточного гриндера. | |
| 3. | Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера. | |
| 4. | Опорный стол. Упорная пластина, уши ленточного гриндера | |
| 5. | Шкив приводной ленточного гриндера. | |
| 6. | Ролик прямой ленточного гриндера 2шт. | |
| 7. | Ролик бочка ленточного гриндера. | |
| 8. | Втулка качения ленточного гриндера. | |
| 9. | Ось резьбовая ленточного гриндера 4 шт. | |
| 10. | Сборочный вид 1. | |
| 11. | Сборочный вид 2. | |
| 12. | Сборочный вид 3. | |
Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.
Чертеж рамы ленточного гриндера Хозяин
При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и приклеить.
Чертеж ригеля и рамы ленточного гриндера Хозяин
Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.
Чертеж натяжителя ленточного гриндера Хозяин
Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.
Чертеж столика ленточного гриндера Хозяин
Токарные работы лучше всего доверить опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.
Чертеж шкива ленточного гриндера Хозяин
Чертеж прямого ролика ленточного гриндера Хозяин
Чертеж ролика-бочки ленточного гриндера Хозяин
Чертеж оси ролика ленточного гриндера Хозяин
Чертеж втулки натяжителя ленточного гриндера Хозяин
Для сборки роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.
Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.
Сборочные чертежи ленточного гриндера Хозяин
Сборочный чертеж ленточного гриндера (Вид 1)
Сборочный чертеж ленточного гриндера (вид 3)
Сборочный чертеж ленточного гриндера (вид 2)
Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.
Спецификация крепежа к чертежу ленточного гриндера Хозяин
Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
Ленточный гриндер чертежи в формате dwg с размерами
Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
Звоните, пишите!
mos-grinder.ru
Миниатюрная ленточная шлиф-машина (гриндер).
Всем привет! Проскакивала тут акция на данный инструмент, а я как раз подобным пользуюсь и обещал набросать обзорчик. Брал для обработки пластика после печати вместо наждачного «бочонка» и гравера, т.к. с ленточным вариантом меньше проявляется перегрев. Регулируемый блок питания уже был, покупал за $10 в свое время, поэтому запустил и проверил сразу после получения. Пользуюсь периодически какое-то время, думаю уже можно поделиться мнением )Характеристики.
Наименование: Ленточная шлиф-машина
Тип: 10мм
Материал: Металл
Питание: DC 12-24 В
Обороты двигателя без нагрузки: 4500-9000 об/мин(12-24В)
Уровень шума: 75-85db
Размер ленты: 330 x 10 мм
Размер станка: 175 x 110 x 140 мм
Распаковка и внешний вид.
В почтовом отделении выдали довольно крупную коробку. Не помню, был ли пакет — обзор не сразу делал.
Я надеялся, что проведу увлекательных пол часа за сборкой корпуса, но видимо магазин не очень доверяет пользователям и отправляет их в готовом для использования виде. Вот в таком
Так же в комплекте было пять шестигранников, из которых пригодился один.
И десяток лент различной зернистости, включая ту, что уже была натянута.
Двигатель без маркировки
Кстати, на предыдущем фото видно, что плохо отрегулирован угол наклона верхнего шкива и лента сползла к переднему краю.

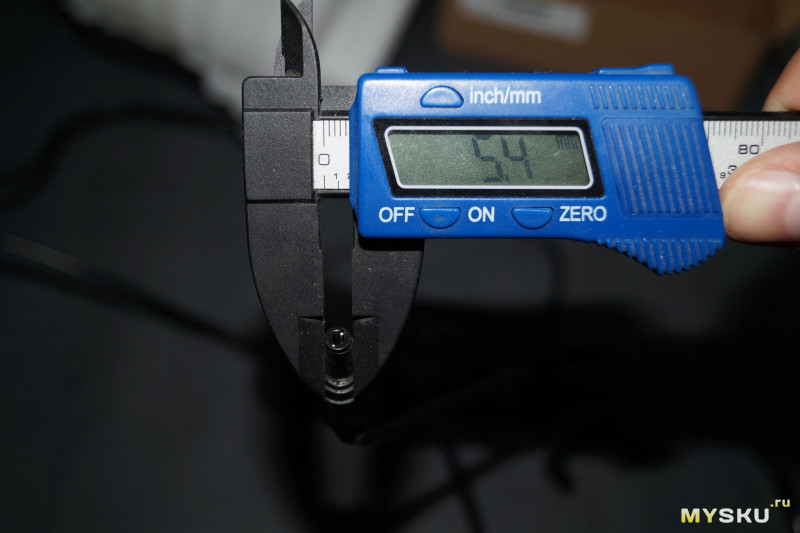

Сзади рядом с кнопкой расположено 5.5 мм гнездо
У меня завалялось пару разъемов — использовал их во время тестов
Шкивы на подшипниках, хотя я бы очень удивился, увидев втулки.
Вот поближе
Функционал.
Для начала нужно выпрямить верхний ролик, иначе кромку будет съедать.
Можно использовать шестигранник, но я просто снял ленту, надавив на механизм натяжки
И пальцем дотянул винт до выравнивания ролика, после чего надел ленту обратно
Так же можно отрегулировать «стол», правда углы не очень большие
Проверка скорости работы.

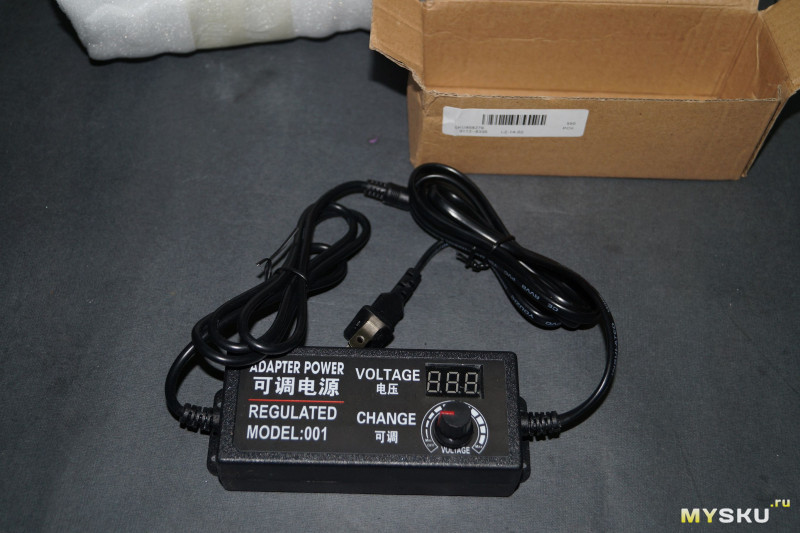

Как и писал выше, у меня уже был блок, который ранее тестировал
С подходящим разъемом

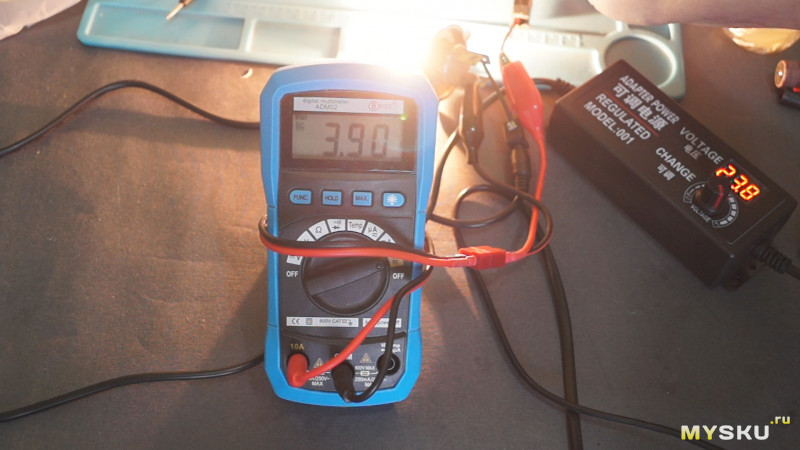

Напряжение регулируется в пределах 10-24 Вольта, на максимуме ток доходит до 4А
При низком напряжении нагружал до 7А, заявленная мощность 75 Ватт(не пиковая).
Но тестировал другим блоком с шагом 1 Вольт. Обратите внимание, в описании указаны обороты двигателя. Обороты ленты при этом будут заметно отличаться. Для тех, кто не любит видео, я собрал гифку. Кидать кучу картинок было бы не гуманно.
Практика.
Нормальные люди обрабатывают небольшие деревянные и металлические детали, используя поворотный столик. Я же работаю в основном с пластиком, поэтому зашел с другой стороны. Для меня более удобный начальный наклон, к тому же при нажатии лента обхватывает модель, так что при небольшом усилии обработка идет гораздо быстрее. При 10 Вольтах инструмент выдает около 600 оборотов ленты в минуту и материал не нагревается до температуры плавления.
При печати АБС из-за усадки зачастую не совпадают внутренние и внешние размеры моделей, но зато он отлично обрабатывается механически. Раньше пользовался набором надфилей, сейчас же можно снять внешние излишки раз в десять быстрее, да и узкие места уголком ленты отлично обрабатываются.
5 минут и дозатор для флюса готов к применению. Модель брал тут.
Ну и пару раз точил скальпель. Всё никак не закажу новые лезвия. Для наглядности сначала затупил
Почти как с тыльной стороны
И заточил. Правда затачивал самой мелкой лентой, которая была в комплекте, возможно перегрел кончик.
Получилось вроде неплохо, учитывая нулевой опыт в заточке таких предметов. Излишки пластика срезает нормально.
Кому интересно послушать уровень шума на разном напряжении/оборотах, вот видео.
Итоги.
Я скорее доволен:
+ Относительно мало шума, а если докупить регулируемый блок, можно регулировать обороты в широком диапазоне.
+ Двигатель мощный, «грызть» материал начинает уже с 3 Вольт, пальцем останавливать ленту больновато.
+ Натяжной механизм пружинный, я боялся, что будет жесткая фиксация натяжным роликом.
А еще довольно сложно найти в продаже ленты. 75 х 457 мм полно за копейки, 10 х 330 же в основном от «3М» по $5 за пару. Правда говорят ресурс у них приличный и хватит надолго, но меня пока жаба душит, да и комплектные еще не кончились.

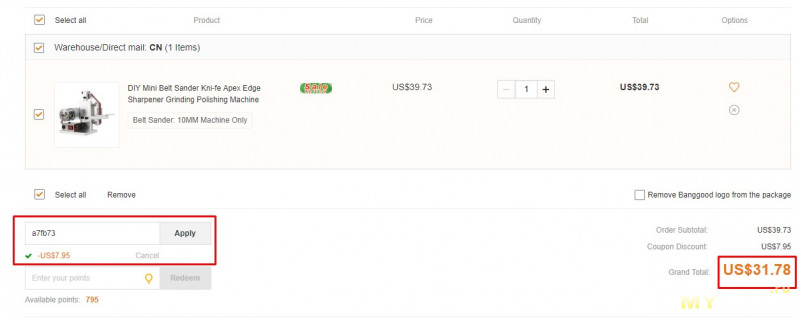

Спросил насчет купона, дали скидку 20%: a7fb73 Это аналогичный моему набор(станок, ключи и 10 лент)
P.S.
За четыре года, три из которых пишу обзоры, я познакомился здесь со многими пользователями и подавляющее большинство считаю адекватными людьми, поэтому всегда прислушиваюсь к вашему мнению, а так же стараюсь максимально подробно и честно расписывать возможности рассматриваемых устройств, делясь как положительными сторонами, так и отрицательными.
Но сейчас я хотел бы немного отойти от темы обзора и поделиться одной замечательной новостью:
Здоровенький парень, 4 килограмма. Я безумно рад и благодарен своей жене за такой подарок, это безусловно самое дорогое, что я мог получить от жизни.
Надеюсь, что вы порадуетесь вместе со мной. Всем добра =)
