Содержание

Зарядно-пусковое устройство. Схема и подробное описание

Зарядно-пусковое устройство представленное в этой статье позволяет запустить автомобиль в зимнее время. Как известно пуск в зимнее время двигателя внутреннего сгорания автомобиля с подсевшим аккумулятором требует много сил и времени.

Плотность электролита, вследствие  продолжительного хранения, существенно понижается, а протекающий внутри аккумулятора процесс сульфатации увеличивает внутреннее сопротивление его, тем самым, уменьшая стартовый ток аккумулятора. Плюс ко всему, в зимнее время повышается вязкость моторного масла, что требует от автомобильного аккумулятора  большей стартовой мощности.

Как известно, облегчить пуск автомобиля зимой можно несколькими способами:

  • разогреть масло в картере авто;
  • завести машину от другой машины с надежным  аккумулятором;
  • завести «с толкача»;
  • применить зарядно-пусковое устройство (ЗПУ).

Вариант с применением пускового устройства  более удобен при хранении автомобиля в гараже либо на платной стоянке, где есть возможность подключить пусковое устройство к электросети. Помимо этого данное зарядно-пусковое устройство

поможет не только завести авто с севшим аккумулятором, но и быстро восстановить и зарядить его.

В основном в  промышленных образцах зарядно-пускового устройства, аккумулятор подзаряжается от источника питания средней мощности имеющий номинальный ток в пределах до 5А, которого, как правило, не хватает для непосредственного отбора тока стартером автомобиля.  Несмотря на то что внутренняя емкость автомобильных аккумуляторных ПЗУ весьма велика (у некоторых моделях до 240 А/ч), но все же после нескольких заводов они, так или иначе «садятся», а быстро восстановить их заряд не получится.

Данное зарядно-пусковое устройство, отличается от промышленного прототипа незначительной массой и возможностью в автоматическом режиме поддерживать рабочее состояние аккумулятора ПЗУ, вне зависимости от срока хранения или эксплуатации. Даже если в  ПЗУ нет внутреннего аккумулятора, он все равно может кратковременно выдать пусковой ток до 100А. Также существует неплохая схема зарядного устройства для аккумулятора с регулировкой тока заряда.

Для восстановления пластин аккумулятора и снижения температуры электролита во время зарядки, в зарядно-пусковом устройстве предусмотрен режим регенерации. В данном режиме происходит чередования импульсов зарядного тока и пауз.

Принципиальная схема

Схема пускового зарядного устройства содержит   симисторный регулятор напряжения (VS1), силовой трансформатор  (T1), выпрямитель на мощных диодах (VD3, VD4) и стартерный аккумулятор  (GB1). Ток подзарядки выбирается регулятором тока на симисторе VS1, его ток регулируется переменным резистором R2 и зависит от емкости аккумулятора.

Входная и выходная цепи зарядки имеют конденсаторы фильтра, который уменьшает степень радиопомех при работе симисторного регулятора. Симистор VS1 обеспечивает регулировку тока зарядки при разбросе напряжения сети в пределах от 180 до 220 В.

Обвязка  симистора состоит из R1-R2-C3 (RC цепь), динистора VD2 и диодного моста VD1.  Константа времени RC — цепи влияет на момент открытия динистора (отсчитывая от начало сетевого полупериода), который включен в диагональ выпрямительного моста через ограничительный резистор R4. Выпрямительный мост осуществляет синхронизацию включение симистора в обоих полупериодах сетевого напряжения. В режиме «Регенерация» применяется только один полупериод сетевого напряжения, что способствует отчистке пластин аккумулятора от имеющейся кристаллизации. Конденсаторы С1 и С2 уменьшают степень помех от симистора в сети до приемлемых уровней.

 Детали

В зарядно-пусковом устройстве применен силовой трансформатор от телевизора «Рубин».  Возможно также использование трансформатора типа ТСА-270. Перед тем как перемотать вторичные обмотки (первичные остаются без изменений), каркасы отделяются от железа, все бывшие вторичные обмотки (до фольги экранов) удаляют, а на освободившееся место  наматывают медным проводом сечением 1,8…2,0 мм2 в один слой (до заполнения) вторичные обмотки. В результате перемотки напряжение одной обмотки должно получиться примерно 15… 17 В.

Для визуального контроля зарядного и пускового тока в схему зарядно-пускового устройства введен амперметр с шунтирующим резистором. Сетевой выключатель SA1 должен быть рассчитан на максимальный ток 10 А. Сетевой переключатель SA2 (типа ТЗ или П1Т) позволяет выбрать максимальное напряжение на трансформаторе в соответствии с напряжением сети. Внутреннего аккумулятора марки 6СТ45 или 6СТ50 должно хватить на 3-5 одновременных пусков. Резисторы в ЗПУ можно применить типа МЛТ или СП, конденсаторы С1,С2 — КБГ-МП, C3 – МБГО, С4 — К50-12, К50-6. Диоды Д160 (без радиаторов) можно поменять на другие с допустимым током более 50 А, симистор — типа ТС. Подсоединение ЗПУ к аккумулятору автомобиля необходимо производить мощными зажимами «Крокодил» (на рабочий ток до 200 А). В устройстве важно применить заземление.

Настройка

При настройке к устройству подсоединяется (соблюдай полярность!) внутренний аккумулятор GB1, и испытывается регулировка зарядного тока резистором R2. Затем проверяется  зарядный ток в режиме заряда, пуска и регенерации. Если ток не более 10…12А, то ЗПУ находится в рабочем состоянии. При подсоединении зарядно-пускового устройства к аккумулятору автомобиля, ток заряда вначале должен возрасти примерно 2-3 раза, а через 10 — 30 мин понизиться до первоначального значения. После этого переключатель SA3 щелкается  в режим «Пуск», и происходит завод двигателя автомобиля. В случае неудачной попытки завести двигатель, производится  дополнительная подзарядка в течение 10 — 30 мин, и попытка повторяется.

www.joyta.ru

Пусковое устройство для автомобиля своими руками — Лада мастер

Аккумулятор — верный друг и помощник в самых сложных ситуациях, но он, к сожалению, не вечен. Ещё бы ничего, если бы АКБ умирала мгновенно, без надежды на восстановление. Но она теряет характеристики постепенно, поэтому часто оказывается, что стартер прокрутить просто невозможно. Пик выхода АКБ из строя приходится на зиму, когда технике особенно тяжело запускаться в мороз. И тогда на помощь приходит либо сосед по гаражу с проводами для прикуривания, или запасная батарея. Или хорошее пусковое устройство, которое есть у каждого запасливого автолюбителя.

Содержание:

  1. Виды пусковых устройств
  2. Трансформаторное ПУ, параметры
  3. Как подобрать трансформатор
  4. Схема и тонкости сборки ПУ
  5. Импульсное зарядно пусковое
  6. Мобильные ПУ

Виды пусковых устройств

Пусковые устройства станут надежной страховкой для автовладельца во время суровой холодной зимы Пусковые устройства станут надежной страховкой для автовладельца во время суровой холодной зимы

Имея некоторые навыки в радиоэлектронике, собираем пусковое устройство для автомобиля своими руками. Чертежи и фото мы покажем, но для начала определимся с его типом, поскольку они бывают разными. Независимо от типа, нам, как пользователям, важно, чтобы ПУ могло работать без помощи аккумулятора и запускало двигатель не на пределе возможностей, краснея и дымясь, а работая стабильно даже в сильный мороз. Это самое важное условие при выборе готового зарядно-пускового аппарата или сборке своими силами.

Особого разносола тут нет. Механизм бывает одного из четырёх типов:

  • импульсный;
  • трансформаторный;
  •  аккумуляторный;
  •  конденсаторный.

Суть работы каждого из них в конечном итоге сводится к тому, чтобы отдать бортовой электросети ток нужного номинала и напряжения, 12 или 24 вольта, в зависимости от типа  электрооборудования на борту.

Пуско-зарядное устройство Deca Class Booster 5000E

Пуско-зарядное устройство Deca Class Booster 5000E

Трансформаторное ПУ, параметры

Пуско-зарядное устройство TELWIN LEADER 150 StarПуско-зарядное устройство TELWIN LEADER 150 Star

Популярны среди самодельщиков трансформаторные ПУ. Принцип их работы объяснять, пожалуй, не нужно — это трансформатор, который преобразует сетевое электричество до нужных параметров. Минус у этих устройств один — громадные размеры и вес. Зато они надёжны и изменяют выходные параметры по напряжению и силе тока так, как это необходимо. Достаточно мощные и запускают двигатель даже с мёртвым аккумулятором. Простейший чертёж для пускателя на основе трансформатора показан ниже.

Схема пускового устройстваСхема пускового устройства

Как подобрать трансформатор

Трансформатор требует переделкиТрансформатор требует переделки

Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А.  Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер  стартер потребляет не более 100 А, что и выдаст наш прибор.

Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.

Схема и тонкости сборки ПУ

Схема ПУСхема ПУ

Вычислить параметры трансформатора — это далеко не все. Устройство работает так. Подключаем силовые провода прямо к клеммам АКБ, при этом никакого напряжения на выходе из ПУ нет до тех пор, пока напряжение аккумулятора не упадёт ниже порога срабатывания тиристоров, которые указаны на схеме. Как только напряжение на клеммах АКБ падает, тиристоры открывают вход и только тогда электрооборудование запитается от прибора. Как только напряжение на клеммах АКБ вырастет до 12 В, тиристоры закрываются и устройство автоматически отключается. Это позволяет сберечь батарею от перегрузок.

диодный мостдиодный мост

Тиристорный вариант может быть собран по двум методикам — по двухполупериодной схеме и по мостовой. Если выпрямитель мостовой, тогда тиристоры надо подбирать вдвое мощнее. То есть по первой схеме тиристоры рассчитываются минимум на 80 А, а при мостовой  — минимум 160 А. Диоды рассчитываются на ток не менее 100 А. Эти элементы легко узнать по плетёному выходному наконечнику. Транзистор KT3107 можно заменить на 361-й. К сопротивлениям в управляющей цепи только одно требование — мощность их должна быть не меньше одного Ватта.

Провода для ПУПровода для ПУ

Выходные провода, естественно, должны соответствовать току и как правило, для этого берут аналог от сварочного аппарата. Естественно, они не тоньше провода вторички. Провод, который подсоединяет сеть, имеет сечение каждой из жил минимум 2,5 квадратных миллиметров. Простая и надёжная сборка, которая запустит двигатель в любой мороз. Тем не менее, существуют и другие варианты, которые можно купить в магазине.

Tesla ЗУ-40080Tesla ЗУ-40080

Импульсное зарядно пусковое устройство

Импульсный прибор — отличный вариант, когда нужно постоянно следить за аккумулятором и поддерживать его в рабочем состоянии. Такие конструкции работают по принципу импульсного преобразования тока, и они собраны на микропроцессорах и контроллерах. Он не может показать большую мощность, поэтому для пуска, особенно при сильных минусовых температурах, может не подойти, но для зарядки АКБ подходят отлично.

Импульсное зарядное устройствоИмпульсное зарядное устройство

Они компактны, на них невысокие цены, весят очень мало и симпатично выглядят. Но малая  мощность, точнее небольшой пусковой ток, который они выдают, не позволят запустить машину при сильно разряженных банках в холод. К тому же точная электроника не терпит перепадов напряжения и скачков частоты тока, что в наших сетях не редкость, а отремонтировать в случае чего такой прибор сможет даже не каждая мастерская.

Мобильные ПУ

Пуско-зарядное устройство PITON Standart White (12000 mAh)Пуско-зарядное устройство PITON Standart White (12000 mAh)

Ещё один вид ПУ, точнее сразу два, похожих по принципу действия — аккумуляторное и конденсаторное. Конденсаторный прибор работает за счёт разрядки заряженных конденсаторов по команде. Особенно сложным их состав назвать нельзя, но сами конденсаторы таких номиналов довольно дороги и не восстанавливаются после повреждений или пересыхания. Используют их очень редко, хотя они довольно мобильны, но из-за высоких нерегулируемых токов есть риск нанести вред АКБ.

Пусковое устройство Carku e-power eliteПусковое устройство Carku e-power elite

Бустеры, или аккумуляторные пускачи, работают ещё проще. По большому счёту, это просто дополнительная батарея в автономном корпусе. Именно автономность принесла им популярность.  Их можно использовать хоть в степи, где нет электричества. Предварительно заряженный аккумулятор подключается к бортовой электросети и спокойно запускает двигатель. При этом важно выбрать ёмкость бустера и его пусковой ток. Он не может быть меньше, чем у стандартной батареи. Бытовые автономные установки имеют ёмкость от 18 А/ч, а более дорогие и громоздкие, профессиональные приборы, могут иметь ёмкость порядка 200 А/ч.

Устройство в работеУстройство в работе

Любое из этих помощников водителя поможет запустить двигатель, но надёжнее и дешевле трансформаторного ПУ, собранного своими руками, пока нет. Удачной всем работы и быстрого пуска!

Читайте также Как правильно прикурить машину

ladamaster.com

Как сделать пуско-зарядное устройство для АКБ самостоятельно? (6 инструкций)

Снижение заряда аккумуляторной батареи машины приведет к проблемам в запуске мотора. Для того чтобы обеспечить работоспособность АКБ, автовладелец может использовать разные приборы. Одним из таковых является пуско-зарядное устройство для автомобильного аккумулятора.

Содержание

[ Раскрыть]

[ Скрыть]

Зачем нужно это оборудование?

Простой пуско-зарядный аппарат для АКБ авто предназначен с целью обеспечения старта мотора, когда батарея машины полностью разрядилась. С помощью ПЗУ потребитель может восполнять уровень заряда АКБ и заводить ДВС при критически разряженной батарее. Традиционные ЗУ позволяют лишь увеличить заряд устройства.

Схема обычного пуско-зарядного устройства

В зависимости от модели пускового прибора для автомобиля его схема может иметь определенные различия.

Простая схема пускового прибора для автомобиля Схема пускового прибора для автомобиля

Как собрать пуско-зарядное устройство своими руками (пошаговая инструкция)

Универсальная инструкция по сборке ПЗУ своими руками:

  1. Сборка может выполняться на разных основах, но лучше выбрать текстолитовую плиту, на которой фиксируется трансформаторный узел. Он устанавливается первым, поскольку это самая габаритная составляющая ПЗУ.
  2. Фиксация деталей и прохождение электролиний на пластине выполняется посредством просверливания отверстий соответствующих размеров.
  3. На плату устанавливаются трансформаторы, резисторы, транзисторы и прочие компоненты. Их наличие определяется конкретной схемой. Фиксация производится в зависимости от типа компонента — с помощью саморезов, на клей или пайкой. Все детали спаиваются между собой с помощью оловянного сплава.
  4. Когда схема прибора включает в себя выпрямительные диодные элементы, потребуется организация охладительной системы. Возможно применение специальных металлических рубашек. Если их недостаточно для качественного охлаждения, схему можно дополнить вентиляторами от стационарных компьютеров.

На корпусе надо продумать теплоотводящие жалюзи, это потребуется для отвода тепла. Корпус можно не использовать, но его наличие позволит защитить аппарат от различных воздействий извне.

Как самостоятельно собрать устройство на 6 В?

Для сборки потребуется трансформаторное устройство, оптимальным вариантом является применение механизма разделительного вида. Монтаж электрокатушки будет выполняться на верхнюю часть трансформатора. Для предотвращения ускоренного выхода обмотки при использовании ПЗУ потребителю надо заранее сделать основу для устройства.

В качестве материала для основы применяются металлические или деревянные пластины либо коробка:

  1. Если отдается предпочтение металлу, то для сборки потребуется сварочный аппарат. Отдельно следует уделить внимание изоляции ПЗУ, иначе его использование может привести к травмированию потребителя.
  2. Когда отдается предпочтение дереву, то следует выбрать короб нужных размеров. Верхняя часть будет съемной, у потребителя должна быть возможность ее демонтировать. При необходимости дополнения ПЗУ регуляторным устройством мощности монтаж механизма выполняется в верхней части прибора.

Как сделать зарядное устройство на 10 В?

Для сборки пускового зарядника на 10 вольт надо выбрать корпус устройства. Он может быть выполнен из дерева, но при монтаже важно учитывать размеры трансформаторного прибора. Если отдать предпочтение аналоговым механизмам, то основу надо сделать прочной. Модели на 10 вольт оснащаются более мощным трансформатором, поэтому на корпусе прибора, в его верхней части, выполняется монтаж ручек для удобной транспортировки. Сам трансформаторный узел монтируется по центру корпуса, а затем выполняется установка демпфера.

Рабочий параметр ПЗУ составит не менее 4 Ач. Прибор должен уметь заряжать батарею, обладающую емкость не больше 100 Ач. Для диагностики работы устройство дополнительно оснащается амперметром.

С целью минимизации вероятности появления перегрузок могут применяться разделительные трансформаторные механизмы. Установка регуляторных устройств в таких моделях необязательна.

Добавление стабилитронов возможно, но эти элементы будут аналоговыми, цифровые детали не используются. Применение многоканальных устройств в итоге приведет к перегрузке, что вызовет неисправность вторичной обмотки трансформаторного механизма. При подборе транзисторных элементов предпочтение отдается деталям, обладающим параметром предельной нагрузки около 3 ампер.

Схема для сборки 10-вольтного ПЗУ

Когда потребитель отдает предпочтение линейному резонансному ПЗУ, то минимальный параметр выходного напряжения будет около 10 вольт. А величина векторной частоты составит примерно 44 Гц. Для сборки механизма потребуется расширительное устройство.

Некоторые специалисты рекомендуют собирать безконденсаторные приборы, но тогда уровень нагрузки на транзисторные элементы будет выше.

При установке фиксаторов лучше отдать предпочтение алюминиевым элементам, поскольку они минимально подвержены негативному воздействию коррозии.

Собираем модели на 12 В

Сборка 12-вольтного ПЗУ выполняется при использовании электростатических конденсаторных устройств, найти эти детали несложно. Для создания прибора используется площадка. При выполнении монтажа трансформаторного механизма на площадку устанавливается уплотнитель, только затем можно монтировать катушку индуктивности. Ее лучше приобрести в сборе с первичной обмоткой. Для установки рекомендуется использовать конденсаторные элементы открытого типа с возможностью выдерживания около 20 вольт напряжения на выходе.

Расширительные элементы монтируются последними, предварительно потребителю надо зафиксировать демпфер. В схему допускается добавление регуляторных деталей, которые применяются для контроля величины мощности. Когда будут использоваться регуляторы, схему надо дополнить мощным блоком питания. Монтаж БП разрешается только вместе со стабилитроном.

Для качественного крепления зажимов на корпусе допускается применение сварочного оборудования. Когда все действия по сборке будут завершены, выполняется фиксация демпфера. Монтаж этого узла делается рядом с трансформаторным устройством. Прежде чем использовать ПЗУ, его надо проверить на наличие заземления.

SadnessMan рассказал о процедуре сборки 12-вольтного ПЗУ для батареи машины.

Однофазные модификации

Для разработки однофазного ПЗУ понадобится интегрированное трансформаторное устройство.

Особенности сборки однофазных устройств:

  1. Сборка однофазных модификаций подразумевает использование сварочных аппаратов и паяльников. Также потребуется слесарный инструмент, в частности, набор гаечных ключей.
  2. Корпус ПЗУ выполнен из металлических листов, толщина которых составляет не меньше 1,4 мм. Фиксация частей корпуса делается посредством использования болтов.
  3. На днище корпуса обязательно устанавливается прорезиненый уплотнитель.
  4. После установки уплотнительной составляющей монтируется трансформаторное устройство. Его крепление выполняется посредством использования специальных вставок П-образной формы. В качестве упор используются деревянные доски, ширина каждой составит примерно 3,5 см. Для крепления упор производится замер корпуса.
  5. Сборка ПЗУ однофазной модификации подразумевает использование демпферных устройств, допускается применение резонансных деталей. Демпферы выдерживают около 20 вольт напряжения.
  6. Когда в схему добавляются конденсаторные элементы, то возможно применение только приспособлений открытого плана. Такие детали имеют возможность поддержки около 45 Гц частоты.
  7. Когда действия по сборке будут завершены, выполняется фиксация блока питания и крепление кабелей с зажимами для подключения к АКБ.

Двухфазные устройства

Особенности сборки двухфазных пуско-зарядных устройств для автомобильного аккумулятора:

  1. Для разработки девайса понадобится трансформаторное устройство с мощным двигателем. Катушка узла выдерживает около 20 вольт напряжения на выходе.
  2. Схема включает в себя наличие демпферов, возможно использование любых видов устройств. При выборе надо опираться на тип использующихся конденсаторов. Часто специалисты рекомендуют устанавливать открытые конденсаторные приборы.
  3. В качестве резисторов допускается применение исключительно интегральных деталей.
  4. Сборка двухфазного ПЗУ подразумевает применение мощных расширительных устройств. Динамические детали использовать нельзя.
  5. Для крепления зажимов потребуется проводник, диаметр которого составит примерно 0,4 мм.

Индукционные расширители для сборки двухфазных ПЗУ на практике показали себя в качестве одних из самых стабильных.

Трехфазные модели

Особенности, которые надо учитывать при сборке устройств трехфазных модификаций:

  1. Для создания ПЗУ потребуются мощные транзисторы. Для монтажа таких блоков необходимо использование площадки.
  2. Сборка выполняется в корпусе, рекомендуется использовать открытый тип, в котором нет верха. Для удобной транспортировки ПЗУ корпус оснащается колесиками.
  3. Сборка потребует применения транзисторных элементов, надо использовать сетевые устройства. При подборе деталей следует учесть, что они выдерживают примерно 15 вольт напряжения. А величина частоты транзисторов будет не более 40 Гц.
  4. Для создания ПЗУ потребуется трансформаторное устройство, рекомендуется использовать пороговые приборы. При выборе трансформатора учитываются технические характеристики катушек, эти элементы рассчитаны на работу в условиях пониженных частот.
  5. Для сборки потребуется демпферное устройство, надо отдать предпочтение резонансному типу. Монтаж демпфера выполняется исключительно на уплотнитель.
  6. Для более удобной эксплуатации трехфазное ПЗУ можно оснастить системой индикации. Она потребуется для мониторинга уровня напряжения, которое устройство выдает на выходе.
Карта сборки трехфазного ПЗУ

Видео «Как собрать регулируемое ПЗУ»

Пользователь valeriyvalki подробно рассказал о процедуре сборки регулируемого ПЗУ с описанием всех особенностей и компонентов, которые применялись для разработки.

avtozam.com

Пусковые устройства: пользуемся бустерами правильно!

Как устроено портативное пусковое устройство?

В принципе, начинка портативного пускового устройства, в простонародье именуемого «джамп-стартером», «бустером» или «пускачом», не слишком отличается от начинки пауэрбанка, который сегодня, в эпоху быстроразряжающихся смартфонов, лежит в кармане у каждого второго.

Главное отличие «пускачей» от телефонных пауэрбанков – чрезвычайно высокая токоотдача батареи, позволяющая кратковременно выдавать в пике ток в несколько сотен ампер, а также наличие защит от переполюсовки и короткого замыкания. Эти устройства выпускаются сегодня самыми разными брендами и неплохо себя зарекомендовали в автомобильной среде, реально выручая в ситуациях, когда аккумулятор сел, а ехать нужно срочно.

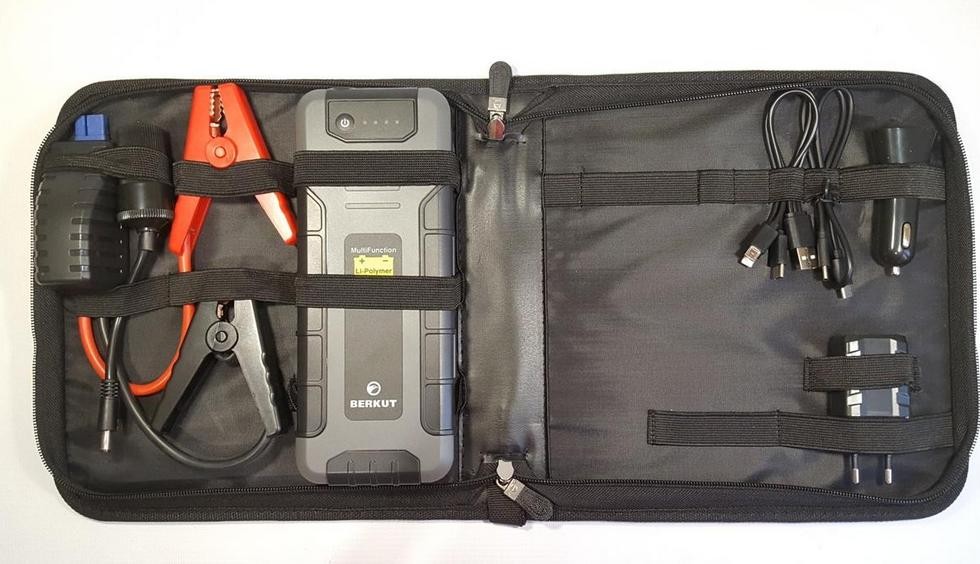

Для всестороннего рассказа о «джамп-стартерах» как о классе устройств мы взяли две литий-полимерные модели (Li-Po) от известной своими компрессорами марки BERKUT — более компактный JSL-12000 и более мощный JSL-20000:

003 — копия (3) 003 — копия (4)
003003 — копия

Ток потребления стартера

Для начала немного познавательной информации – для многочисленной категории автовладельцев, которые до сих пор сомневаются в возможности гаджетов размером с пару пачек сигарет крутить автомобильный двигатель вместо привычной батареи массой 15-17 килограммов. «Как карманный «пускач» выдаст ток в 300-400 ампер, которые потребляет стартер?!» — возмущаются они, подозревая лукавство. Но на деле все достаточно просто и легко объяснимо.

Во-первых, начнем с тех самых пресловутых «сотен ампер» среднестатистического стартера. На такую величину ток подскакивает чрезвычайно коротким импульсом, лишь при страгивании ротора стартера с места. Сразу после того, как началось вращение, и шестерня бендикса придала движение коленвалу, средний ток потребления стартера среднестатистического легкового автомобиля падает до значений в несколько раз меньше пускового. Обычно исправный современный двигатель пускается секунды за полторы, а то и быстрее – после щелчка втягивающего реле аккумулятор отдает 250-300 ампер не более 0,1-0,2 секунды, после чего этот ток падает вдвое, а при начале устойчивого вращения якоря стартера – до 60-70 ампер.

Не все сегодня помнят выключатель массы под названием «ВК-318» — а ведь это популярнейшее устройство стояло в советские времена под капотом в каждой второй машине. И, к сведению, рассчитан тот выключатель был всего лишь на 50 ампер! Как же через него шли 200-300 ампер пускового тока? Да очень легко – именно потому, что реальный высокотоковый импульс крайне непродолжителен и не успевает перегреть даже контакты 50-амперного выключателя. Если представить процесс запуска мотора как токово-временную зависимость, в очень упрощенном виде получится подобный график:

003 — копия

Во-вторых, стандартный свинцово-кислотный аккумулятор автомобиля весит под два десятка кило вовсе не с целью отдать все ресурсы своей массы стартеру! После запуска мотора в батарее остаётся, упрощенно говоря, 95% ее энергии. Поэтому из любого автомобиля можно вынуть его штатный АКБ, поставить на его место батарею в 2-3 раза меньшей емкости, и двигатель, скорее всего, без особенных затруднений заведется. Избыточный запас емкости нужен для беспроблемной работы электросистемы авто при частых запусках и «минусовом» электробалансе, который возникает в холода и при постоянных коротких поездках, типичных для города. Если все эти нюансы убрать, то для «сферически-вакуумного» пуска почти любого мотора было бы достаточно батарей размером с два кулака. И в подтверждение этого возможности «джамп-стартера» весьма наглядно показывает нагрузочная вилка. Берем «пускач» BERKUT JSL-12000 и подключаем к вилке, спираль которой имеет сопротивление 0,05 ома:

005

При напряжении 12 вольт разрядный ток составит 12/0,05=240 ампер. Вольтметр, подключенный параллельно нагрузке, показывает падение напряжения с 12 вольт до 11, что является нормой для пуска мотора от традиционного свинцового АКБ!

007

Примеров проверок «бустеров» на реальных двигателях в интернете немало, но в большинстве из них «пускач» является вспомогательным, поскольку часть тока все же обеспечивает подсевший аккумулятор. В этой ситуации трудно оценить реальную эффективность портативного гаджета – особенно сомневающимся… Поэтому лучше всего способности карманного «пускача» демонстрирует полное отсутствие аккумулятора – если подключить устройство не параллельно штатной батарее, а ВМЕСТО нее. Эксперимент в целом неопасный, но все же не слишком корректный, поэтому для забавы проводить его не стоит – тем более, что мы все за вас уже сделали!

Снимаем минусовую клемму с батареи и подключаем к ней минусовой контакт «пускача». Холодный двигатель уверенно заводится раз за разом. BERKUT JSL-12000 с батареей емкостью 12 А/ч сделал 17 запусков подряд, BERKUT JSL-20000 с батареей 20 А/ч — 26 запусков. При том, что, собственно, пуск обычно нужен всего один!

008

Следи за контактом!

Многие владельцы «джамп-статеров» сталкивались при первых использованиях с неприятным казусом – гаджет новенький, свежезаряженный, а стартер почему-то не крутит…Все дело в плохом контакте «крокодилов» с клеммами. У стандартной клеммы автомобильного аккумулятора площадь контакта составляет не менее 500 квадратных миллиметров. А наброшенный на клемму «крокодил» касается ее лишь точечно, на площади в несколько квадратных миллиметров. Потери энергии слишком велики…

Вот как выглядят клеммы простой конфигурации, к которым подключиться легко:

009 — копия 009

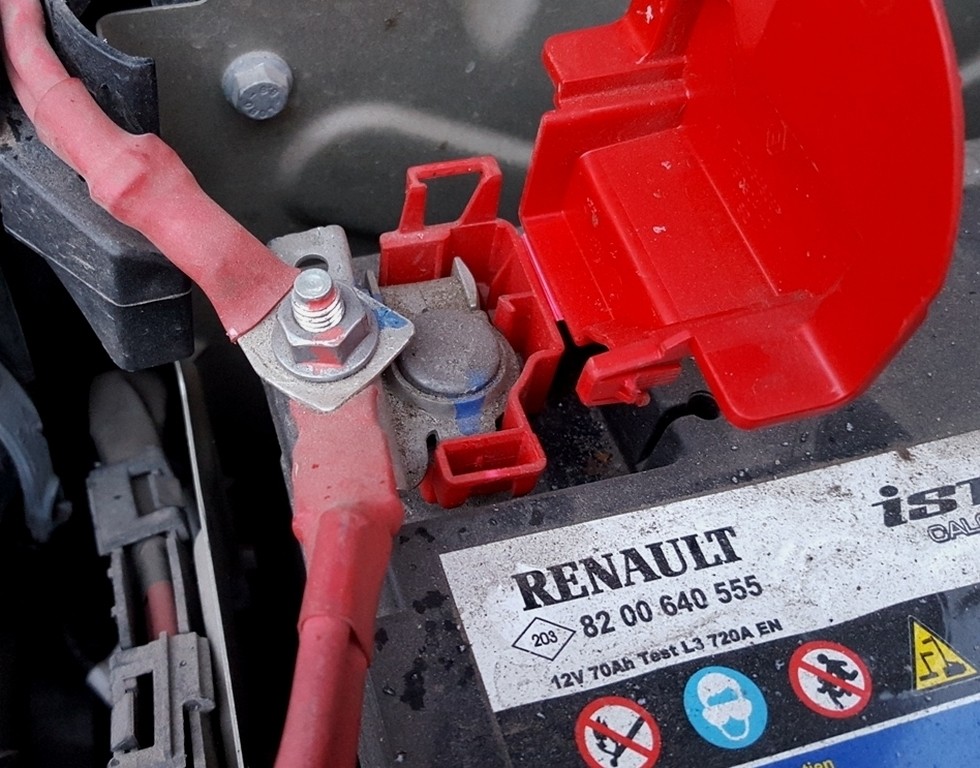

А вот так выглядят клеммы сложной конфигурации, состоящие сплошь из углов и граней и частично закрытые пластиком:

010 — копия 010

Если исправный двигатель не крутится от «пускача», проблема, скорее всего, лишь в плохом подключении «крокодилов». Нужно шевелить их, меняя положение снова и снова, проверяя пуском и отыскивая точку хорошего контакта. В конечном итоге она будет обнаружена – главное, чтобы после этих поисков в «джамп-стартере» осталась энергия. Поэтому суперкомпактные «пускачи» с батареями емкостью 6 000-8 000 миллиампер-часов – не лучший выбор для сложных условий, когда совпадают и неудачные клеммы, и зимние холода.

Также не забывайте про выжим сцепления при повороте ключа, если у вас автомобиль с ручной КП (хотя у некоторых моделей непременный выжим обязателен в любой ситуации, поскольку через кнопку под педалью сцепления штатно идет разрешающий запуск сигнал). Выжим облегчит работу «джамп-стартера».

Держи в тепле!

Литиевые батареи чувствительны к температуре окружающей среды – это знает каждый, кто хоть раз забывал свой мобильник на морозе. Через пару часов вы найдете его либо разряженным почти в ноль, либо даже выключенным. Однако на «пускачи» этот факт в понимании многих почему-то не распространяется, хотя батареи в них, как правило, имеют ту же технологию… Увесистый брикетик «пускача» многим лень таскать с собой из дома в машину и обратно в ожидании, когда он понадобится, и его просто оставляют в бардачке или багажнике. В результате, полежав на морозе, гаджет разряжается, а его батарея частенько вздувается и приходит в частичную негодность. Ну и самое главное – устройство в критическую минуту просто не сможет выполнить ту задачу, ради которой и приобреталось…

Пусковые «бустеры» на основе литиевых батарей хранить зимой в автомобиле нельзя! Категорически! В теплое и условно теплое время года – можно, однако все же стоит контролировать степень заряженности – хотя бы раз в пару недель устройство нужно подзаряжать, даже если оно не использовалось. При соблюдении этих простых правил гаджет вас не подведет и выручит. Для наглядности же мы провели несложный, но убедительный эксперимент – полностью заряженный BERKUT JSL-12000 сутки провел в морозилке при температуре -17 градусов, после чего подключен к нашей нагрузочной вилке с сопротивлением 0,05 ома. Устройство, которое прежде выдавало ток более двухсот ампер с просадкой лишь на один вольт, подкачало – напряжение просело до 6-7 вольт. Запуск мотора «джамп-стартером», который полежал в машине на морозе, невозможен, это надо знать!

011

Заряжаем гаджеты!

Большинство «джамп-стартеров» помимо основной функции пуска двигателя включают в себя еще и USB-гнездо и фонарик для подсветки подключения к АКБ в темноте. Но у современных «пускачей» коммуникационные возможности гораздо шире — не зря они поставляются в приличного размера «кейсах», ибо в комплекте с множеством аксессуаров являются еще и многофункциональными мобильными зарядными станциями для практически любых гаджетов. Ведь заряжать разные портативные устройства от гнезда прикуривателя очень часто неудобно, поскольку на большинстве машин питание на прикуриватель или 12-вольтовую розетку подается лишь после поворота ключа зажигания. А порой бывает, что нужно оставить устройство зарядиться, вынув ключ и заперев двери. При использовании «пускача» гаджеты можно заряжать мощно, быстро и в любом месте. Например, если вы оставляете машину без присмотра, заряжающийся ноутбук можно пристроить в багажник!

013

BERKUT JSL-12000 имеет на корпусе два гнезда USB на 1 и 2 ампера, а также два гнезда под штыревой разъем – 12 вольт/10 ампер и 19 вольт/3,5 ампера. Шнуры и переходники, идущие в комплекте, позволяют заряжать практически любые современные ноутбуки с 19-вольтовым аккумулятором (самое распространенное напряжение), а также смартфоны и планшеты с коннекторами microUSB, USB Type C и Apple Lightning.

016
014 015

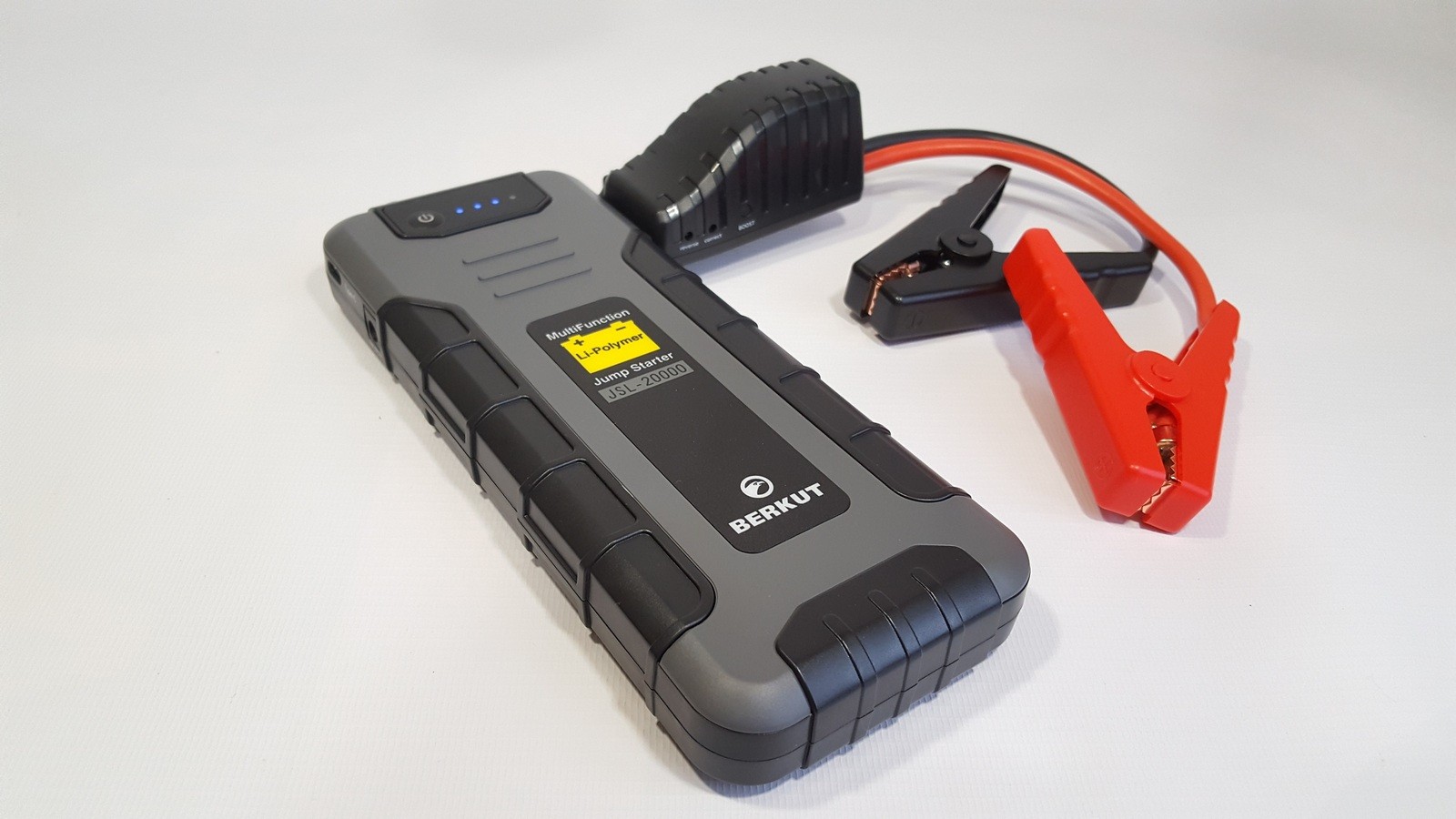

BERKUT JSL-20000 имеет иной зарядный потенциал и иную комплектацию. Он интересен поддержкой стандартов быстрой зарядки Quick Charge и USB Type C.  На его корпусе имеется два гнезда USB Quick Charge на 5/9 вольт, а также гнездо USB Type C, способное выдать совместимым устройствам напряжение 5/9/12/15/20 вольт, после того, как заряжаемый гаджет через зарядный шнур обменяется с «пускачом» информацией о поддерживаемых им стандартах напряжения.

019
017 018

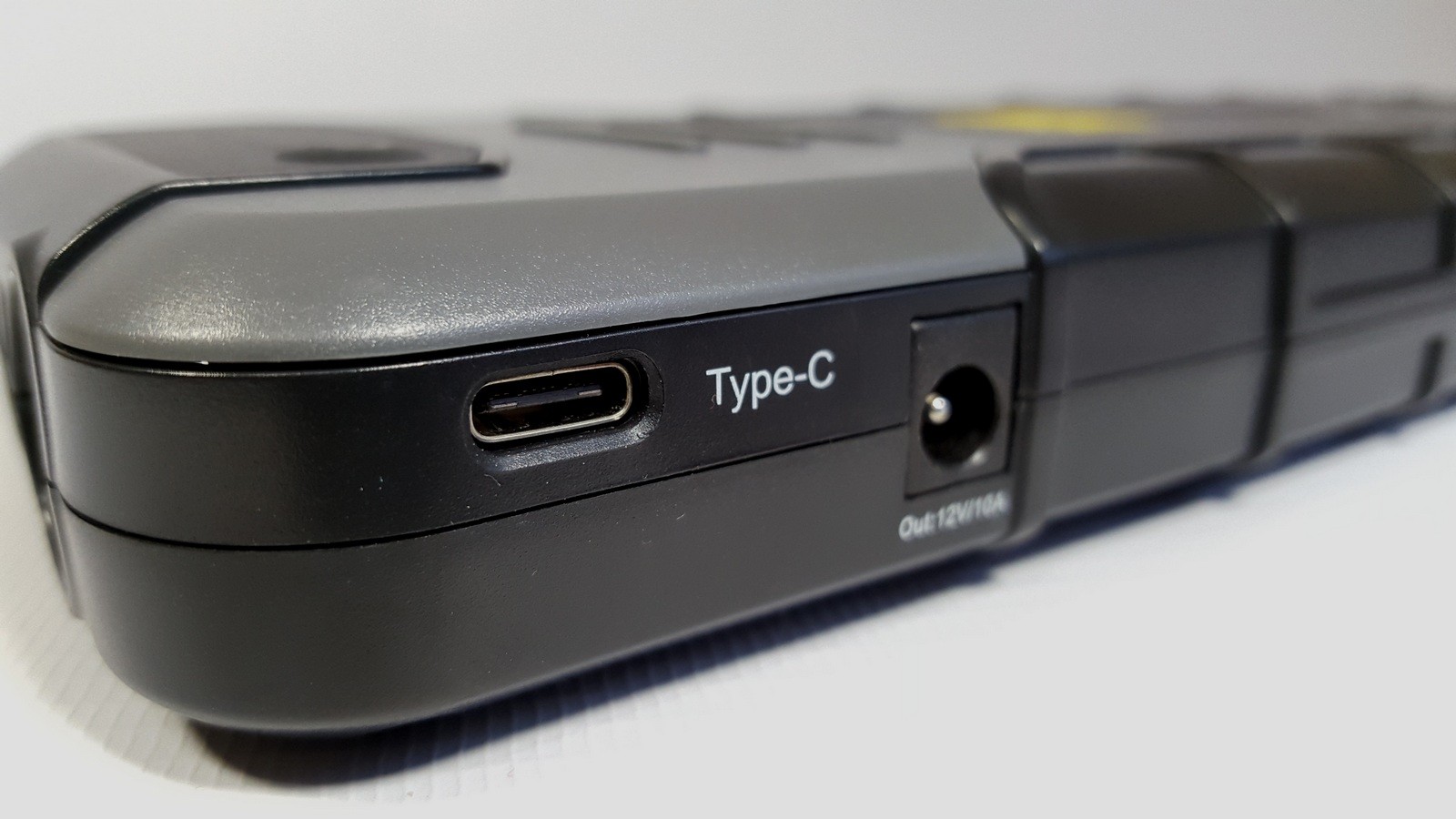

Также у BERKUT JSL-20000 есть и штыревой разъем 12 вольт/10 ампер, в который вставляется переходник с розеткой, а-ля прикуриватель. С его помощью можно питать любые автомобильные гаджеты с соответствующим штекером. Например, использовать видеорегистратор в качестве камеры вне машины – вдруг потребуется!

020

Езжай за новой батареей!

Вернемся к автомобильному аккумулятору. Свинцово-кислотные АКБ очень плохо переживают глубокий разряд. А если он вдобавок еще и зимний, и длительный – то пиши пропало. Приехать вечером, забыть в машине включенный потребитель энергии и столкнуться с разряженным АКБ наутро – в такой ситуации шанс у батареи на восстановление после отогрева и заряда еще есть. Но если вы зимой оставили машину припаркованной на дальней стоянке или в неотапливаемом гараже с включенными габаритами на недельку и, вернувшись, не увидели даже тусклого свечения ламп на приборной панели – батарея практически гарантированно не жилец! Сульфатация и замерзание электролита повреждают АКБ настолько, что она безвозвратно теряет от половины своей емкости. Переживший подобное аккумулятор очень плохо принимает и держит заряд и подведет в любой момент – после запуска двигателя «пускачом» вам, в общем-то, нужно отправляться в магазин за новой батареей.

2

«Джамп-стартер» поможет вам «не остаться без колес», успеть туда, куда вы спешили, и гарантированно завестись для обратной поездки. В принципе, таким макаром даже можно несколько дней покататься на убитом аккумуляторе, заводясь при необходимости от «пускача», которого легко хватает на полтора-два десятка пусков … Но по-хорошему, чем скорее вы замените батарею на новую – тем лучше.

www.kolesa.ru

Делаем пусковое устройство для автомобиля своими руками, на примере

По неким причинам у меня в автомобиле уже третью зиму аккумулятор перестает крутить стартер большими морозами. Я решил облегчить жизнь аккумулятора и сделать пусковое устройство для автомобиля. Стоимость пускового устройства заводского исполнения довольно большая, да и выходные параметры оставляют желать лучшего. Для изготовления пускового устройства необходимо всего несколько деталей. Все они дорогостоящие, но достаточно распространенные. Мне удалось добыть их практически за бесценок, купил только сетевой и силовой провод.

Начнем с трансформатора. Мне удалось найти трансформатор с готовой первичной обмоткой на 220В и достаточной мощности.  Удаляем вторичные обмотки. На данном трансформаторе первичная обмотка разбита на две части, которые соединены попутно. После удаления обмоток была следующая картина:

Далее наматываем 10 витков любого изолированного провада, я брал из старой автомобильной проводки. Включаем трансформатор в сеть. Измеряем напряжение на только что намотанной вторичной обмотке. Расчитываем напряжение одного витка. При напряжении 240В, это считается максимальное напряжение, напряжение вторичной обмотки должно быть 14,5В. При меньшем напряжении сети выходное напряжение соответственно должно быть ниже, величина расчитывается пропорцией из вышеприведенных величин. Расчитываем количество витков вторичной обмотки, для этого необходимо получившееся напряжение, согласно перещету, разделить на напряжение одного витка.

Следующим шагом по величине окна между катушками и количеству витков расчитываем максимальный диаметр провода. Следует учитывать, что катушки будут две. У меня диаметр получился 5мм. Провод взят был из кабеля АВВГ 5х10, с изоляцией его диаметр был 5мм. Длинну провода можно расчитать по длине одного витка. Уменя такой длины небыло, пришлосьскручивать. Наматываем две вторичные обмотки. Одна катушка наматывается на одной половине трансформатора, другая на другой. После намотки конец катушки откусывается с расчетом намотки еще нескольких витков. Намотанный трансформатор пускового устройства показан на изображении ниже:

Устанавливаем два мощных диода вместе с радиаторами на диэлектрическую поверхность. Хорошо подайдут диоды из сварочного аппарата. В качестве диэлектрической поверхности служит текстолит толщиной 4-5 мм.

Соединяем катушки и диоды согласно схемы. Переключатель ставится по желанию, я не ставил.

Далее производим контрольные замеры. Напряжение на каждой вторичной обмотке должно быть не более 14,5В, соответственномежду крайними выводами двух обмоток 29В. На выходе пускового устройства, за счет падения напряжения на диодах, напряжение будет чуть ниже, около 14В. Напомню эти параметры должны быть при 240В в сети. Если напряжение больше необходимо отмотать необходимое количество витков согласно напряжения одного витка. При меньшем напряжении доматываем, для этого мы и оставляли запас провода при намотке.

Провода от пускозарядного до аккумулятора были взяты от так называемого прикуривателя. Никому этого делать несоветую, через два пуска они расплавились, заменил на сварочные. После этого уменьшились потери в проводах и увеличилась полезная мощность.

Данное пусковое устройство заводит дизельный легковой автомобиль, грузовые не пробывал, но по скорости вращения сказал бы, что и грузовые, с полностью нулевым аккумулятором.

Все вопросы по рассчетам и сборке пускового устройства можно задать на форуме.

Источник: http://remsam1.com

Возможно, вам это будет интересно:

meandr.org

Пуско-зарядное устройство для автомобильного аккумулятора (схема мощного ПЗУ)

Это схема очень мощного самодельного пуско-зарядного устройства для авто АКБ 14,5 В на ток 500 А, представляет собой однотранзисторный прямоходовый преобразователь. Для ключа использован регенеративный снаббер с подпиткой.

Схема импульсного пуско-зарядного для авто

На схеме представлен однотактный прямоходовый преобразователь, в котором использован всего один коммутирующий элемент. В отличие от косого моста, где энергия обратного хода трансформатора возвращается в накопитель из первичной обмотки через размагничивающие диоды, в данном размагничивание происходит за счёт фиксирующей обмотки в 18 витков, а выброс напряжения первичной обмотки ограничивается током заряда фиксирующей ёмкости 150 нФ x 630В — 4 шт. На прямом ходу фиксирующая ёмкость через фиксирующую обмотку разряжается до уровня напряжения накопителя 300 В. Благодаря периодическому разряду фиксирующей ёмкости напряжение на коллекторе силового транзистора не превышает удвоенного напряжения накопителя, то есть фиксируется.

Для обеспечения таких режимов фиксирующая обмотка должна иметь очень хорошую магнитную связь с первичной обмоткой. Для этого обе обмотки мотаются вместе в 2 провода. Поскольку напряжение между первичной и фиксирующей обмоткой около 300 В, между ними должна быть хорошая изоляция.

Порядок намотки силового трансформатора следующий: сначала мотается 9 витков первички вместе с 9-ю витками фиксирующей в один ряд. Затем в один ряд вторичка. Поверх вторички мотаются 9 витков первички с 9 витками фиксирующей. Направление всех рядов должно быть одинаковым и каждый ряд должен начинаться с одного края каркаса. Затем мотаются 2 витка обмотки подпитки регенеративного снаббера.

В качестве ключа использована половинка модуля 2MBI100PC-140. Ключ управляется драйвером HCPL3120 по схеме с отрицательным смещением. Вместо модуля возможно применение сборки из 2-3-х ключей IRG4PF50U, IRG4PF50W или аналогичных с напряжением коллектора не менее 900 В. В этом случае ключи паяются на медную подложку. На подложку ключей нужно установить дополнительный термостат. Термостат показаный на схеме устанавливается на подложке выходных диодов.

Вместо R1 впаиваем резистор на 100 Ом. Не подавая питания на силу запитываем блок управления. Спустя пару секунд должно включиться реле и загореться зелёный светодиод. Осциллографом контролируем наличие двуполярных импульсов на затворе ключа частотой 40-50 кГц. Отрицательный импульс должен быть заметно длиннее. Размыкание цепи термостата должно приводить к зажиганию красного светодиода и блокировке инвертора.

Если всё так, собираем полностью схему инвертора и включаем его в сеть 220 В. Подбирая сопротивление R2 добиваемся выходного напряжения 14,2 — 14,6 В. Включаем прибор магнитоэлектрической системы параллельно шунту и нагружаем выход реостатом сопротивлением 0,1 Ом. Показания прибора должны соответствовать току не более 80 А. При этом напряжение выхода должно снизится.

Если всё так и происходит, увеличиваем сопротивление R1 до тех пор, пока не получим желаемого максимального тока короткого замыкания выхода. Всё, пуско-зарядное готово к работе. Ещё одну, более простую схему такого устройства, смотрите по ссылке.

2shemi.ru

Схема простого зарядного устройства для АКБ

Привет всем, я за свою практику делал множество схем зарядных устройств для самых разных аккумуляторов, но в последнее время заметил, что несмотря на огромную базу схем в интернете, люди хотят видеть простую схему зарядного устройства для автомобильных аккумуляторов из очень доступных компонентов, поэтому я решил воплотить эту идею в жизнь.Схема простого зарядного устройства для АКБ

Эта схема была снята из радиожурнала, которая стала очень популярной в последнее время, по сути это тиристорный регулятор напряжения, многие наверное будут осуждать мое решение об использовании именно этой схемы, ведь она не имеет узла контроля тока, защиты и многих других плюшек, которыми снабжены современные зарядные устройства.

Вы конечно правы, но именно эта схема была повторена радиолюбителями, в том числе и мною множество раз и зарекомендовала себя с лучшей стороны.Схема простого зарядного устройства для АКБ Схема простого зарядного устройства для АКБ Схема простого зарядного устройства

Итак, о схеме; она отличается от обычных линейных схем, обратите внимание на транзисторы Q1 и Q2, на их базе собран генератор импульсов, то есть аккумулятор по сути заряжается импульсами тока, в этом можно убедиться подключив осциллограф, такой режим работы имеет множество плюсов.Схема простого зарядного устройства

Первый из них заключается в том, что силовой элемент схемы работает не в линейном, а в ключевом режиме, следовательно, нагреваться будет меньше, и ещё импульсная зарядка может быть полезной для консульфатации аккумулятора, а значит такая зарядка в теории может восстанавливать АКБ.

Генератор импульсов собран на маломощной комплементарной паре, можно использовать буквально любые маломощные транзисторы, например наши КТ 361 и КТ 315.для консульфатации аккумулятора Выходной ток может доходить до 10 ампер, следовательно с ее помощью можно эффективно заряжать аккумуляторы с ёмкостью до 100 ампер\часов.

Диодный мост нужен с запасом, советую использовать диоды ампер на 15-20, я ставил готовую сборку на 30 ампер. Диодный мостСетевой понижающий трансформатор должен обеспечивать выходное напряжение не менее 15 или 16 вольт и соответствующий ток.
Диодный мост

Тут важно запомнить — эффективный ток заряда для автомобильных свинцово-кислотных аккумуляторов составляет десятую часть от ёмкости аккумулятора,  например аккумулятор на 60 ампер\часов эффективный ток заряда должен быть в районе 6 ампер и т.д.

В моем варианте был использован готовый трансформатор от источника бесперебойного питания, по мне это хороший вариант. Мне повезло и обмотки трансформатора оказались медными, а не алюминиевыми как это бывает с бюджетными бесперебойниками. эффективный ток заряда

Порывшись в старом хламе мне удалось найти только один тиристор, но к сожалению и тот оказался нерабочим, по идее можно собрать аналог тиристора, но я решил использовать обычный транзистор типа империи MJE13009 и всё прекрасно заработало. эффективный ток заряда

переделал на транзистор эффективный ток заряда

Печатная плата получилась довольно компактной, кстати исходный файл платы доступен для скачивания в конце статьи.  эффективный ток зарядаТранзисторы и диодный мост устанавливают на радиатор, конструкцию также желательно дополнить кулером.  эффективный ток заряда  эффективный ток зарядаИндикаторы поставил стрелочные, амперметр на 1 ампер, но после замены шунта он стал отображать ток до 10 ампер, вольтметр на 15 вольт.

Хотел всё это дело собрать в корпусе от блока питания компьютера но на данный момент работаю над несколькими проектами и времени попросту нет, но в дальнейшем обязательно займусь изготовлением корпуса.

Введите электронную почту и получайте письма с новыми поделками.

Выходное напряжение регулируется от чистого ноля. Процесс зарядки автомобильных аккумуляторов происходит следующим образом, включаем зарядное устройство в сеть и вращением переменного резистора добиваемся на выходе 14 и 14.4 вольт выходного напряжения. эффективный ток заряда

Это напряжение полностью заряженного автомобильного аккумулятора, дальше подключаем зарядку к аккумулятору не забывая соблюдать полярность, то есть плюс к плюсу, а минус к минусу.

По мере заряда аккумуляторной батареи ток будет снижаться и в конце процесса значение будет близким к нулю, этим заряд можно считать завершенным.заряда аккумуляторной батареи

Плохо то, что схема лишена защиты от коротких замыканий, может спасти только предохранитель, также отсутствует функция защиты от переполюсовки питания, но все это можно дополнить и позже, было бы желание))).

Плата в формате .lay; скачать…

Автор; АКА КАСЬЯН

xn--100—j4dau4ec0ao.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
