Содержание

Схема Подключения Розетки Фаркопа — tokzamer.ru

ИГОРЬ


Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу.

Просто штекер необходимо вставлять с усилием. Независимо от способа подключения на розетке, для работы любой из спаренных систем габаритных огней или стоп-сигналов отведено по одному контакту на 7-ми штекерной розетке.
Фаркоп и его подключение на lada largus своими руками

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Клеммы, которые будут соединяться с проводами.

Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки.


Возможно, необходимо будет провести небольшие контрольные испытания розетки подключив ее к проводке автомобиля.

Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.


Спасибо за информацию, мы не сталкивались с подобной проблемой, но будем иметь в виду. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Подключение проводов розетки фаркопа

Европейская и отечественная разводка

В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение. Есть два варианта выполнить подсоединение: Штатным способом. Спасибо за ответ.

Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа. Электронный блок согласования Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором.

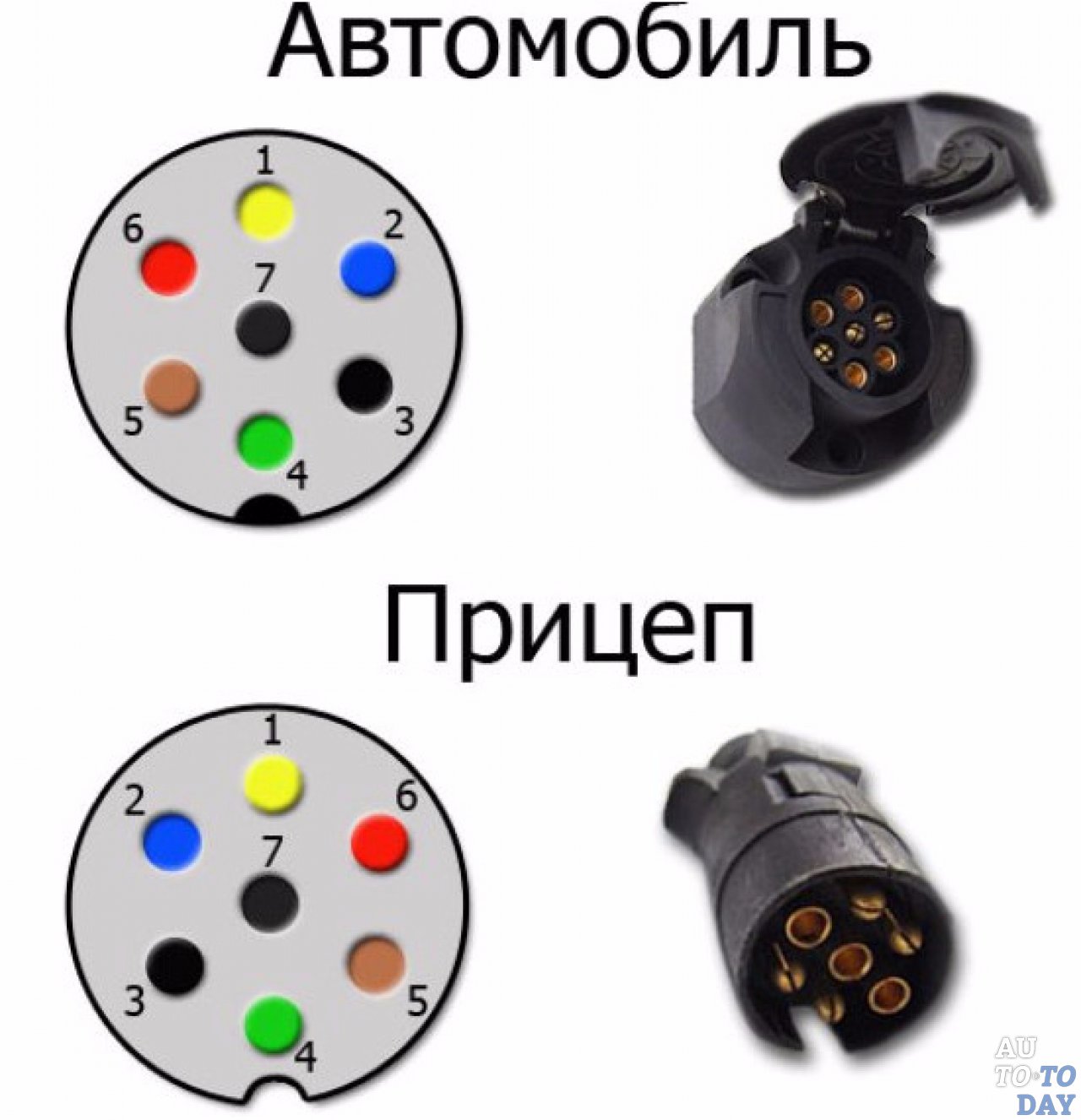

Распиновка 7-пин розетки фаркопа А и соответствующего штекера В прицепа Пояснение к рисунку: Сигнал управления поворотником левого борта.

Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа. В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс — в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам.


Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Преимущества использования меньшего количества проводов очевидны: проще монтаж жгутов и распиновка контактов.

Список лучших производителей: Bosal. Подключение проводки розетки фаркопа к автомобилю в соответствии с требованиями безопасности эксплуатации автомобиля Схему можно назвать универсальной и рекомендовать к широкому применению.

Некачественное оборудование приведет к серьезным последствиям — если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Типы соединительных разъемов

Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.


Нашел один выход белого под изоляцией для крепления «на корпус» прицепа.

Спасибо за информацию, мы не сталкивались с подобной проблемой, но будем иметь в виду. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть.

Рассмотрим отличия натуральных изделий от искусственных, а также лучшие модели накидок. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность. Проблема в том, что он постоянно горит? Светлана Купи Прицеп

Какие нужны материалы для установки розетки? Задача усложняется в том случае, если таких готовых соединений нет. Об этом читайте в данной статье. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Распиновка 7 пиновой розетки


Только после этого выполняется подключение розетки прицепа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот.

Рассмотрим отличия натуральных изделий от искусственных, а также лучшие модели накидок. Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью — использовать реле. Дмитрий Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами.

Рассмотрим каждый из них. Отличительная особенность данного коммутирующего девайса — невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сергей
Модуль согласования Smart connect tokzamer.ru7.2

Подключаем розетку фаркопа к машине

ИГОРЬ Андрей

Всего должно быть задействовано 11 жил проводов. Не стоит пренебрегать подключением электрики автомобильного прицепа.

Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Лучше всего иметь ее на бумажном носителе. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Идеальный вариант — провод, в котором каждая жила имеет сечение минимум 1,5 кв. Источник: 2shemi. Если распиновка фаркопа не соответствует прицепу допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот , то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме. Контакты соединяются при помощи схемы распиновки.

Читайте дополнительно: Прокладка электрокабеля в земле нормативы

Способы подключения розетки фаркопа

При этом наугад осуществлять поиск не рекомендуется. Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа распайка шины указана в руководстве.

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами. Стоит ли покупать меховые чехлы на сиденья автомобиля 25 февраля Автотехника Меховые чехлы обладают массой достоинств.

Соединительные клипсы Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Вторым вопросом является проверка системы управления электрооборудованием.

Какой модели и марки у вас прицеп? Заводское исполнение предполагает сложную коммутацию по следующим причинам: Использование меньшей нагрузки исключает оплавления и замыкания; Гарантия правильной работы осветительных приборов.
Установка ТСУ на ЛАДУ КАЛИНУ.

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

  1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
  2. Отключаете от аккумулятора минусовую клемму.
  3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
  4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
  5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
  6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
  7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
  8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

  1. Масса (минус АКБ).
  2. Левый поворотник.
  3. Правый поворотник.
  4. Стоп-сигнал.
  5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

схема розетки фаркопа Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

  1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
  2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема розетки фаркопа легкового

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопа Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.


контакта
Код Цвет провода по ГОСТ 9200-76 Цвет некоторых прицепов (Украина) Назначение
1 L Желтый Зеленый Поворотник левый
2 54G Синий Красно-белый Противотуманные огни
3 31 Белый Черный Минус (заземление)
4 R Зеленый Желтый Поворотник правый
5 58R Коричневый Розово-красный Правый габарит
6 54 Красный Бело-голубой Стоп-сигналы
7 58L Черный Черно-голубой Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа
Розетка фаркопа Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта Цвет провода Назначение
1 Желтый Поворотник левый и аварийка
2 Синий Противотуманки
3 Белый Заземление (минус) для клемм 1-8
4 Зеленый Поворотник правый
5 Коричневый Габарит правый
6 Красный Стоп-сигнал
7 Черный Габарит левый
8 Розовый Задний ход
9 Оранжевый Питание 12 В (35А) напрямую от аккумулятора
10 Серый Питание 12В (35А) при включенном зажигании
11 Черно-белый Заземление для № 10
12 Бело-синий Запасное гнездо (резерв)
13 Красно-белый Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

  • Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
  • Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
  • В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
  • Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
  • Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

(12 оценок, среднее: 4,75 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

  1. Тринадцатиконтактная розетка используется в основном в России.
  2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
  3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

  1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
  2. «54G». Предназначается для подключения к задней противотуманной фаре.
  3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
  4. «R» подключается к правому поворотнику.
  5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
  6. «54» отвечает за стоп-сигналы.
  7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

  1. Розетка для фаркопа.
  2. Различные приспособления для демонтажа бампера.
  3. Термоусадка и изолента.
  4. Крепежная пластина и иные крепежные элементы.
  5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
  6. Хороший паяльник.
  7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
  8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
  9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении:

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

  1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
  2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
  3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
  4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
  5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Схема подключения розетки фаркопа: два варианта

Автолюбители знают, что прицеп для автомобиля – это дополнительное багажное место, которое давно оценили любители походов и дачники. В Европе и Америке вместо прицепа используют кемперы, это такие прицепные домики на колесах. Так вот соединяется автомобиль с прицепом при помощи фаркопа. Но чтобы у прицепа работали все световые приборы (поворотники, габаритки и так далее), необходимо соединить электрическую систему авто с электрикой прицепа. Для этого используется так называемая розетка фаркопа. По сути, это вилка с розеткой, которые электрики называют «папка-мамка» или «мальчик-девочка». Итак, в этой статье нас будет интересовать схема подключения розетки фаркопа.

Подключение розетки фаркопа

Начнем с того, что розетка на фаркопе расположена на специальной площадке, и закрывается она крышкой. Данная розетка многоконтактная, обычно в ней или семь контактов, или тринадцать. В России распространена первая модель, вторую чаще всего используют за рубежом для подсоединения кемперов. Все дело в том, что домик на колесах требует оснащенности освещением, отсюда и большее количество контактов.

Схемы подключения

Схем подключения лишь две: стандартная и универсальная. Если говорить о стандартной схеме, то, в принципе, она нужна лишь для того, чтобы подключить прицеп к фаркопу путем вставления вилки в гнездо. Это, конечно, при условии, что в данной ситуации используется стандартный вид оборудования. Специалисты считают, что это самый простой и идеальный вариант, потому что нет необходимости вносить какие-то изменения в электрическую схему автомобиля и прицепа.

Но как показывает практика, не всегда это сделать возможно. Поэтому чаще всего для соединения прицепа через фаркопную розетку применяется один из универсальных вариантов. Давайте рассмотрим два из них.

Вариант №1

Рассмотрим вариант, когда автомобиль не оснащен современным электронным блоком управления. То есть, перед вами простая машина. Что это дает?

  • Во-первых, это простая электрическая схема с подключением ко всем световым приборам.
  • Во-вторых, упрощенная схема подключения дает возможность проводить подключение проводов к существующим электрическим цепочкам внутри авто. То есть, подключение розетки фаркопа можно проводить к проводам, которые обеспечивают электроэнергией задние световые приборы.

Скажем прямо, это не так просто, поэтому рекомендуется сначала изучить саму схему и расположение проводков на одном из задних фонарей автомобиля. Процесс подключения можно проводить через окошко, которое производители специально оставляют, когда появляется необходимость заменить лампочку в фаре.

Фаркоп

Чтобы что-то не перепутать, рекомендуем под рукой держать схемы подключения розетки фаркопа и электрическую самого автомобиля. Обратите внимание, что не стоит применять для соединения проводков скрутки, лучше все стыки припаять.

Вариант №2

Если прицепной домик подключается к авто с современной электроникой, то вариант номер один здесь не подойдет. Все дело в том, что электронный блок управления будет сразу же выдавать ошибку, поэтому автомобиль может даже остановиться. Все дело в том, что световые приборы такой машины потребляют определенное количество тока. И если к авто присоединить еще и прицеп со своими фонарями, то сила тока в цепочке сильно увеличится.

Чтобы избежать такого несогласования, в схему подключения розетки фаркопа придется дополнительно установить блок согласования. Его устанавливают в электрику машины, после чего производится соединение прицепного домика на колесах через розетку фаркопа. Блок самостоятельно будет передавать электрические сигналы на светотехнику прицепного домика. При этом блок управления автомобилем блок согласования «не видит». А это говорит о том, что подключение прицепа не будет влиять на электронную схему управления авто.

Розетка фapкoпа на 7 контактов

Заключение по теме

Нередки такие ситуации, когда разъем на розетке фаркопа не подходит под вилку прицепа. В принципе, переделать соединение можно и своими руками, изучив соответствующую информацию, которая в свободном доступе присутствует в интернете в виде статей, схем и видеоматериалов. Но если вы далеки от темы электрика для авто, то лучше доверить переделку или подгонку специалистам. Это первое.

Второе. Запомните одну прописную истину – подключать электрическую часть прицепа к автомобилю надо обязательно. Во-первых, не стоит надеяться, что другие участники дорожного движения будут внимательнее вас. Во-вторых, если вас по этой причине остановит инспектор ГИБДД, то минимум, что вам грозит, большой штраф. В-третьих, береженного бог бережет. Поэтому уделите перед выездом пару минут, чтобы проверить, работают ли световые приборы на прицепе. Если что-то не так работает, то схема подключение имеет изъян, поэтому стоит ее проверить.

Схема подключения розетки фаркопа

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.
распиновка розетки фаркопа

распиновка розетки фаркопа

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:установка розетки

установка розетки

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

  • штатно;
  • универсально.

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.схема 7 контактного разъема

схема 7 контактного разъема

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

подключение розетки

подключение розетки

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео


В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Как подключить розетку фаркопа автомобиля самостоятельно?

Розетка фаркопа Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Фаркоп

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Стандартная схема монтажа Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Универсальный способ подключения проводки Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Отправить ответ

avatar
  Подписаться
Уведомление о
