Схема управления (отключения) насосом по уровню воды (на откачку воды и на налив) 📹

 Зачастую бывает мало иметь только насос для откачки или пополнения воды, еще необходимо и управлять им, то есть включать и включать вовремя. Все бы ничего если подобные процессы у вас запланированы, а если нет, то как же быть? Скажем, у вас есть погреб, где вода прибывает… Или обратная ситуация. Есть бак, который должен быть всегда полный, готов для полива. В течение дня вода согревается, а вечером вы поливаете. Так вот, за тем и другим необходимо постоянно следить, а это все время, заботы, ваши труды. Но в наш век такие задачи уже решаются на раз-два, то есть можно автоматизировать процесс. В итоге, автоматика будет все выполнять за вас, накачивать или откачивать воду, а вам лишь останется очень редко следить за ней. Проверять ее работоспособность. Что же, моя статья как раз и будет посвящена такой теме как реализация схемы по откачки или накачке воды по уровню, далее расскажуоб этом более подробно и предметно.

Схема управления (отключения) насосом на откачку воды по уровню

 Начну со схемы по откачке воды, то есть когда перед вами стоит задача откачивать воду до определенного уровня, а затем отключать насос, чтобы он не работал на холостом ходу.  Взгляните на схему ниже.

Именно такая принципиальная электрическая схема способна обеспечить откачку воды, до заданного уровня. Давайте разберем принцип ее работы, что здесь и зачем.

 Итак, представим что вода пополняет наш резервуар, не важно что это ваше помещение, погреб или бак… В итоге, когда вода доходит до верхнего геркона SV1, то на катушку управляющего реле Р1 подается напряжение. Его контакты замыкаются, и через них происходит параллельное подключение геркону. Таким образом реле самоподхватывается.  Также включается и силовое реле Р2, которое коммутирует контакты насоса, то есть насос включается на откачку. Далее уровень воды начинает понижаться и доходит до геркона SV2, в этом случае замыкается он и подает положительный потенциал на обмотку катушки. В итоге, на катушке с двух сторон оказывается положительный потенциал, ток не идет, магнитное поле реле ослабевает —  реле Р1 отключается. При отключении Р1 отключается и подача питания для реле Р2, то есть насос тоже перестает откачивать воду.  В зависимости от мощности насоса, вы можете подобрать реле на необходимый вам ток.

 Я ничего не сказал о резисторе 200 Ом. Он необходимо для того, чтобы в процессе включения геркона SV2 не произошло короткого замыкания с минусом, через контакты реле. Резистор лучше всего подобрать такой, чтобы он позволял уверенно срабатывать реле Р1, но был при этом максимально большого возможного потенциала. В моем случае это было 200 Ом. Еще одной особенность схемы является применение герконов. Их плюс при применении очевиден, они не контактируют с водой, а значит, на электрическую схему не будут влиять возможные изменения токов и потенциалов при различных жизненных ситуациях, будь то вода соленая или грязная… Схема будет работать всегда стабильно и «без осечек». Не требуется настройки схемы, все работает сразу, при правильном соединении.

 Спустя 2 месяца…

 Теперь о том, что было сделано пару месяцев спустя, исходя из требований к уменьшению потребления питания в режиме ожидания. То есть это уже вторая версия всего того, о чем я рассказали выше.

 Сами понимаете, что согласно схемы выше будет включен постоянно блок питания на 12 вольт, который между прочим тоже потребляет не бесплатное электричество! А исходя из этого было принято решение сделать схему для срабатывания насоса для откачки или налива воды с током в режиме ожидания равным 0 мА. На самом деле реализовать это оказалось легко. Взгляните на схему ниже.

 Первоначально в схеме все цепи разомкнуты, а значит она потребляет наши заявленные 0 мА, то есть ничего. Когда же замыкается верхний геркон, то напряжение через трансформатор и диодный мостик включает реле Р1. Таким образом реле коммутирует через свои контакты и резистор 36 Ом питание на блок питание и опять на саму себя же, то есть самоподхватывается. Насос включается. Далее, когда уровень воды доходит до низа и срабатывает реле Р2, то оно разрывает ту саму цепь самоподхватывания реле Р1, таким образом обесточивая всю схему и приводя его в режим ожидания. Резистор 36 Ом служит для того, чтобы во время включения верхнего геркона ограничить ток на насос, хотя бы немного. Тем самым снизив индукционный ток на герконе и продлив его жизнь. Когда же блок питания будет запитан уже через реле Р1, после его срабатывание, то такое сопротивление без проблем обеспечит напряжение для удержания реле, то есть будет не критично, а во вторых не будет греться, так как через него будет протекать незначительный ток. Это лишь ток от потерь в обмотке и ток на питание реле Р1. Поэтому требования к резистору не критичны, разве что взять его помощнее!

 Осталось сказать о том, что в любой из этих схем могут использоваться не только геркон, но и просто концевые датчики.

 Что же, теперь давайте разберем обратную ситуацию, когда необходимо воду наоборот закачивать в бак и отключать при высоком уровне в нем. То есть насос включается при низком уровне воды, а выключается при высоком.

«+» — простота сборки и не требует наладки. Не потребляет ток в режиме ожидания!
«-» — В системе имеется концевой датчик работающий с высоким напряжение, поэтому лучше его вынести за пределы воды

Схема управления (отключения) насосом на налив воды по уровню

 Если вы охватите нашу статью всю бегло и разом своим взглядом, то заметите, что второй схемы мы просто напросто в статье я не привел, кроме той, что выше.

На самом деле, это само собой разумеющийся факт, ведь чем по сути отличается схема откачивания от схемы накачивания, разве что тем, что герконы расположены один снизу второй внизу. То есть если переставить местами герконы, или переподключить контакты к ним, то одна схема превратиться в другую.

Резюмирую, что для того чтобы переделать вышеприложенную схему в схему по накачке воды, поменяйте местами герконы. В итоге, насос будет включать от нижнего датчика – геркона SV1, а отключаться на верхнем уровне от геркона SV2.

Реализация установки герконов в качестве концевых датчиков для срабатывания насоса в зависимости от уровня воды

Кроме электрической схемы, вам необходимо будет сделать и конструкцию обеспечивающую замыкание герконов, в зависимости от уровня воды. Я со свой стороны могу предложить вам парочку вариантов, которые будут удовлетворять таким условиям. Взгляните на них ниже.

В первом случае реализована конструкция с использованием нити, троса. Во втором жесткая конструкция, когда магниты установлены на стержне, плавающем на поплавке. Описывать элементы каждой из конструкций особого смысла нет, здесь в принципе и так все предельно понятно.

Подключение насоса по схеме срабатывания в зависимости от уровня воды в баке – подводя итоги

 Самое главное, это то, что данные схема очень проста, не требует наладки и повторить ее может практически любой, даже не имея опыта работы с электроникой. Второе, схема очень надежная и потребляет минимальную мощность в режиме ожидания (1 вариант) или вовсе ничего (2 вариант), так как все ее цепи разомкнуты. Это значит, что потребление будет ограничиваться лишь потерями тока в блоке питания (1 вариант) или того менее!

Видео о работе датчиков уровня для накачивания и откачивания воды



xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

Простейшая схема автоматического управления уровнем воды

Устройство, сделанное своими руками на одном транзисторе, может изготовить практически любой, кто этого захочет и приложит небольшие усилия для закупки очень недорогих и не многочисленных комплектующих и спаяет их в схему. Применяется она для автоматического пополнения воды в расходных ёмкостях дома, на даче и везде, где присутствует вода, без ограничений. А таких мест очень много. Для начала рассмотрим схему этого устройства. Проще просто не бывает.

Контроль уровня воды в автоматическом режиме с помощью простейшего электронного Схема контроля уровня воды.
Вся схема управления уровнем воды состоит из нескольких простых деталей и если без ошибок собрана из хороших деталей, то не нуждается в настройке и сразу заработает, как запланировано. У меня подобная схема без сбоев работает уже почти три года, и я ей очень доволен.

Схема автоматического управления уровнем воды

Список деталей

• Транзистор можно применить любой из этих: КТ815А или Б. TIP29A. TIP61A. BD139. BD167. BD815.

• ГК1 – геркон нижнего уровня.

• ГК2 – геркон верхнего уровня.

• ГК3 – геркон аварийного уровня.

• D1 – любой красный светодиод.

• R1 – резистор 3Ком 0.25 ватт.

• R2 – резистор 300 Ом 0.125 ватт.

• К1 – любое реле на 12 вольт с двумя парами нормально разомкнутыми контактами.

• К2 – любое реле на 12 вольт с одной парой нормально разомкнутых контактов.

• В качестве источников сигнала для пополнения воды в ёмкость, я применил поплавковые герконовые контакты. На схеме обозначаются ГК1, ГК2 и ГК3. Китайского производства, но очень приличного качества. Ни одного плохого слова сказать не могу. В ёмкости, где они стоят, у меня происходит обработка воды озоном и за годы работы на них ни малейшего повреждения. Озон является крайне агрессивным химическим элементом и многие пластики он растворяет совершенно без остатка.

Теперь рассмотрим работу схемы в автоматическом режиме.
При подаче питания на схему, срабатывает поплавок нижнего уровня ГК1 и через его контакт и резисторы R1и R2 подаётся питание на базу транзистора. Транзистор открывается и тем самым подаёт питание на катушку реле К1. Реле включается и своим контактом К1.1 блокирует ГК1 (нижний уровень), а контактом К1.2 подаёт питание на катушку реле К2, которое является исполнительным и включает своим контактом К2.1 исполнительный механизм. Исполнительным механизмом может быть насос для воды или электрический клапан, которые подают воду в ёмкость.
Вода пополняется и когда превысит нижний уровень, выключится ГК1, тем самым подготавливая следующий цикл работы. Достигнув верхнего уровня, вода поднимет поплавок и включит ГК2 (верхний уровень) тем самым замыкая цепочку через R1, К1.1, ГК2. Питание на базу транзистора прервётся, и он закроется, выключив реле К1, которое своими контактами разомкнёт К1.1 и выключит реле К2. Реле, в свою очередь выключит исполнительный механизм. Схема подготовлена к новому циклу работы. ГК3 является поплавком аварийного уровня и служит страховкой, если вдруг не сработает поплавок верхнего уровня. Диод D1 является индикатором работы устройства в режиме наполнения воды.
А теперь приступим к изготовлению этого очень полезного устройства.

Размещаем детали на плату.

Все детали размещаем на макетной плате, чтобы не делать печатную. При размещении деталей, нужно учитывать, чтобы паять как можно меньше перемычек. Нужно максимально использовать проводники самих элементов для монтажа.







Окончательный вид.

Схема управления уровнем воды запаяна.


Схема готова к испытаниям.

Подключаем к аккумулятору и имитируем срабатывание поплавков.

Всё работает нормально. Смотрите видео об испытаниях в работе этой системы.

Смотрите видео испытаний

sdelaysam-svoimirukami.ru

защита от сухого хода скважинного насоса

Большую емкость для воды на даче или приусадебном участке можно использовать для полива или водоснабжения дома. При ее наполнении нет необходимости постоянно забираться вверх по лестнице и целый день следить за уровнем — это вполне могут сделать электронные датчики.

Содержание статьи:

Область применения датчиков уровня воды

• Продвинутые дачные и фермерские хозяйства, занимающиеся выращиванием плодоовощной продукции, в своей работе используют системы полива наподобие капельной. Для обеспечения автоматической работы поливочного оборудования конструкция требует наличия большой емкости для сбора и хранения воды. Ее заполнение обычно производят погружными водяными насосами в скважине, при этом требуется отслеживать уровень давления воды для насоса и ее количество в водосборном баке. В этом случае необходимо управлять работой насоса, то есть включать его при достижении определенного уровня воды в накопительной емкости и отключать в случае полного заполнения водяного бака. Эти функции можно реализовать с помощью поплавковых датчиков.

Рис. 1 Принцип действия поплавкового датчика уровня (ПДУ)

• Большой накопительный бак для воды может потребоваться и для водоснабжения дома, если дебит водозаборной емкости очень мал или производительность самого насоса не может обеспечить потребление воды, соответствующее необходимому уровню. В этом случае устройства контроля уровня жидкости для автоматической работы системы водоснабжения также необходимы.
• Систему контроля за уровнем жидкости можно использовать и при работе с устройствами, в которых отсутствует защита от сухого хода скважинного насоса, датчик давления воды или поплавковый выключатель при откачивании грунтовых вод из подвалов и помещений с уровнем ниже поверхности земли.

Виды датчиков уровня воды

Все датчики уровня воды для управления насосом можно разделить на две большие группы: контактные и бесконтактные. Бесконтактные способы в основном используются в промышленном производстве и делятся на оптические, магнитные, емкостные, ультразвуковые и т.п. виды. Датчики устанавливаются на стенки водяных баков или непосредственно погружаются в контролируемые жидкости, электронные компоненты помещены в шкаф управления.

Рис. 2 Виды датчиков уровня

В быту наибольшее применение нашли недорогие контактные устройства поплавкового типа, отслеживающий элемент которых выполнен на герконах. В зависимости от расположения в емкости с водой подобные устройства делятся на две группы.

Вертикальные. В подобном устройстве в вертикальном штоке расположены герконовые элементы, а сам поплавок с кольцевым магнитом перемещается вдоль трубки и включает или отключает герконы.

Горизонтальные. Крепятся за верхний край сбоку стены резервуара, при наполнении емкости поплавок с магнитом поднимается на шарнирном рычаге и подходит к геркону. Устройство срабатывает и коммутирует электрическую цепь, помещенную в шкаф управления, она отключает питание электронасоса.

Рис. 3 Вертикальные и горизонтальные герконовые датчики

Устройство герконового  переключателя

Основной исполнительный элемент  герконового датчика — герконовый выключатель. Устройство представляет собой маленький стеклянный баллон, наполненный инертным газом или с откачанным воздухом. Газ или вакуум препятствуют образованию искр и окислению контактной группы. Внутри  колбы находятся замкнутые контакты из ферромагнитного сплава прямоугольного сечения (пермаллоевая проволока) с золотым или серебряным напылением. При попадании в магнитный поток  контакты  герконового переключателя намагничиваются и отталкиваются друг от друга — происходит размыкание цепи, по которой течет электрический ток.

Рис. 4 Внешний вид герконовых переключателей

Самые распространенное виды герконовых  выключателей действует на замыкание, то есть при намагничивании их контакты соединяются друг с другом и электрическая цепь замыкается. Герконовые переключатели могут иметь два вывода для замыкания размыкания цепи или три, если работают с переключением цепей электрического тока. Низковольтная схема, коммутирующая электропитание насоса, обычно помещается в шкаф управления.

Схема подключения герконового датчика уровня воды

Герконовые переключатели являются маломощными устройствами и неспособны коммутировать большие токи, поэтому они не могут быть использованы непосредственно для отключения и включения насоса. Обычно они задействованы в низковольтной схеме коммутации работы мощного реле насоса, помещенной в шкаф управления.

Рис. 5 Электрическая схема управления электронасосом с помощью герконового поплавкового датчика

На рисунке представлена простейшая схема с датчиком, реализующая управление дренажным насосом в зависимости от водного уровня при откачке, состоящая из двух герконов SV1 и SV2.

При достижении жидкостью верхнего уровня магнит с поплавком включает верхний геркон SV1 и на катушку реле P1 подается напряжение. Ее контакты замыкаются, происходит параллельное подключение к геркону и реле самозахватывается.

Функция самозахватывания не дает возможность отключиться питанию катушки реле при размыкании контактов включающей кнопки (в нашем случае это геркон SV1). Это происходит в том случае, если нагрузка реле и его катушка подключены в одну цепь.

Напряжение поступает на катушку мощного реле в цепи электропитания насоса, его контакты замыкаются и электронасос начинает работать. При падении уровня воды и достижении поплавка с магнитом нижнего геркона SV2 он включается и на катушку реле P1 с другой стороны также подается положительный потенциал, ток перестает течь и реле P1 отключается. Это вызывает отсутствие тока в катушке силового реле P2 и как следствие прекращение подачи напряжения питания на электронасос.

Рис. 6 Поплавковые вертикальные датчики уровня воды

Аналогичная схема управления насосом, помещенная в шкаф управления, может быть использована при отслеживании уровня в емкости с жидкостью, если герконы поменять местами, то есть SV2 будет находиться вверху и отключать насос, а SV1 в глубине бака с водой его включать.

Датчики уровня могут быть использованы в быту для автоматизации процесса при заполнении больших емкостей водой при помощи водяных электронасосов. Наиболее просты в установке и эксплуатации герконовые виды, выпускаемые промышленностью в виде вертикальных поплавков на штангах и горизонтальных конструкций.

Советуем почитать: Автоматика для насоса

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Простой автомат управления насосом

Вода в жизни человека – важнейший элемент, недаром, при освоении участка, одной из первостепенных задач для хозяев, становится обеспечение водой. Как питьевой, так и технической. Ну и вообще, в любом подсобном хозяйстве, задача хранения воды в емкостях и манипулирование ею, весьма распространена. Задача эта довольно проста, возникает с высокой периодичностью. Учитывая, что накопительные и опустошаемые емкости, как правило, расположены не в самом доступном месте, весьма полезно процессы эти автоматизировать.

Существует бесчисленное множество устройств разной сложности и удачности, для такого рода целей. Сонм их можно грубо разделить по типу датчиков – самая нежная и уязвимая часть автомата.

Простейшие устройства – с контактными датчиками, вроде кнопок. Очевидные недостатки – сложно сделать такого рода датчик надежным и долговечным – работа его предполагается в условиях, ну очень повышенной влажности, конструкция содержит более менее точные подвижные элементы. Сам же автомат, как правило, прост.

Следующее очевидное решение – применение бесконтактных датчиков, к коим, условно можно отнести и макаемые в воду электроды. При понятных преимуществах – надежность датчиков, имеем значительно более сложную и капризную, в том числе и в настройке, схему. Часто, для надежной работы схемы, вода должна быть неизменного качества (вплоть до температуры).

Как некая разновидность схемы с контактными датчиками — применение в качестве механических датчиков герконов – герметизированных контактов. Датчики уровня воды при этом, получаются вполне надежные – движущиеся части грубы и массивны, герметичность электрической части также легко обеспечить. Схемы управления весьма просты и не требуют сложной наладки. Датчик, как правило, представляет собой магнит на плавучем основании и несколько неподвижных герконов рядом.

Предлагаемая схема именно с герконами в качестве датчиков. Схема надежна, не сложна в настройке, не требовательна к точности элементов. Позволяет автоматизировать как набор воды в емкость, так и автоматическую откачку из нее (дренаж). В автомате предусмотрен ручной режим. Элементная база устройства проста и широко доступна.

Взглянем на схему устройства. Элементы простейшие, ценность представляет только контактор К1, остальное можно наковырять из электрического – электронного хлама.

Рассмотрим работу схемы.

Оба геркона датчика SF1 и SF2 включены в базовую цепь транзистора VT1. Замыкание геркона SF2 служащего датчиком нижнего уровня воды, вызывает закрытие транзистора, при замыкании геркона SF1 – датчика верхнего уровня – транзистор открывается. Цепь тиристор VS1 – реле К2 питается пульсирующим током от выпрямителя на диоде VD1. Тиристор открывается после открывания транзистора. При этом срабатывает реле К2, контакты которого подключают к сети обмотку магнитного пускателя К1.

В положении «Автомат» переключателя SA3 узел работает автоматически, а в положении «Ручн.» им можно управлять вручную запуская электродвигатель насоса нажатием на кнопку SB1 «Пуск» и останавливая кнопкой SB2 «Стоп». Введение переключателя SA2 позволило обеспечить работу автомата в режимах «водоподъем» и «дренаж».

При автоматической работе узла в режиме «водоподъем» в отсутствие воды в баке геркон SF2 разомкнут, транзистор VT1 закрыт. Замкнутыми контактами К2.1 включен магнитный пускатель К1, поэтому замкнуты пары контактов К1.1 и К1.2 пускателя – насос включен, вода поступает в бак. Как только поплавок поднимется выше геркона SF2, он разомкнется, однако транзистор останется закрытым, а насос продолжит заполнять бак водой. При достижении уровнем воды верхней отметки замкнется геркон SF1, откроется транзистор VT1 и вслед за ним тиристор VS1. Сработает реле К2 и контактами К2.1 выключит магнитный пускатель К1 – насос остановится.

Одновременно узел самоблокируется контактами К2.4. Поэтому, когда в процессе расхода воды уровень ее в баке понизится и разомкнется геркон SF1, транзистор VT1 останется открытым. Он закроется в момент замыкания геркона SF2, при этом насос включится и начинается процесс заполнения бака водой.

В режиме «Дренаж» насос включается при полном баке, а выключается в момент замыкания геркона SF2. Конденсатор С1 сглаживает пульсации выпрямленного напряжения, предотвращая вибрацию якоря реле К2.

В узле рекомендовано использовать герконы КЭМ-2. Реле К2 – РЭН18 (паспорт РХ4.564.702). Магнитный пускатель К1 – ПМЛ – 1000 на ток до 10А. Трансформатор выполнен на магнитопроводе Ш9х30. Сетевая обмотка содержит 5000 витков провода ПЭВ-2 0,08мм, вторичная – 280 витков провода ПЭВ-2 0,5 (ее переменное напряжение на холостом ходу – 13,5…14 В). Резистор R4 для повышения четкости срабатывания автомата, следует уменьшить до 100…200 Ом [1].

Автомат был собран в большой спешке (припекло) на кусочке фанерки и из самых бросовых деталей и элементов. Стояла срочная задача, автоматизировать отбор воды из импровизированной емкости при скромном дебете.

Что понадобилось для работы.

Инструменты, оборудование.

Фанерное основание было выпилено на циркулярной пиле, обрезано в размер на торцевой маятниковой пиле. Для монтажа пригодился шуруповерт – сверление и завинчивание саморезов, паяльник средней мощности с принадлежностями. Ножницы по металлу. Набор мелкого инструмента для электромонтажа, фен строительный или специальный для работы с термотрубками. При необходимости защитного покрытия деревяшки – кисть, посуда. Для изготовления датчика уровня воды пригодился набор слесарных и столярных инструментов, небольшая посудина для приготовления бетона, разметочный инструмент, выдавливалка для герметика.

Материалы.
Кроме радиоэлементов для изготовления автомата понадобился кусок толстой фанеры для основания, небольшой кусочек оцинкованной стали, кусочек DIN-рейки, монтажный провод, нейлоновые стяжки, крепеж. Для изготовления датчика уровня, понадобился кусок пластиковой канализационной трубы для наружной прокладки (оранжевого цвета) диаметром 110мм, кусок трубки от полипропиленового водопровода, материалы для приготовления бетона, силиконовый герметик.

Мелкие установочные элементы – реле, кнопки, тиристор, были закреплены на П-образном кожухе, согнутом из оцинкованной кровельной стали, внутри, удобно поместились несколько мелких радиоэлементов с проволочными выводами. Реле, в принципе предназначено для установки в специальный разъем, так что паять пришлось очень аккуратненько. Некоторые элементы смонтированны прямо на его, реле, контактах.

Крупные установочные элементы, имеющие ушки или иные приспособления для механического крепления, были закреплены саморезами, автоматический выключатель, промежуточная клемма и контактор, имели элементы для установки на DIN-рейку, кусочек ее и был задействован. Само фанерное основание-плата, при необходимости, может быть дополнено боковыми стенками и съемной (откидной) крышкой и превращено таким образом в пылезащищенную коробочку.

Датчик уровня был изготовлен, исходя из размера емкости, и представляет собой пластиковый кожух большого диаметра – из отрезка морозостойкой канализационной трубы (оранжевого цвета) диаметром 110мм. Для «заякоривания» на дне емкости, в нижней части трубы отлит бетонный груз, в нем, соосно с кожухом, вмурован заглушенный с одного конца, отрезок пластиковой полипропиленовой трубы. В него помещаются герконы. Снаружи трубы, на пенопластовой площадке-поплавке, плавает кольцевой магнит от динамической головки. Вода беспрепятственно поступает внутрь кожуха через множество просверленных отверстий. Сам же кожух, предохраняет магнит на поплавке от сцепления с другим оборудованием емкости – насосом, веревками его подвеса, сетевым шнуром и шлангом.

Для исключения выпадения бетонного груза из кожуха, в него (кожух), до заливки было ввинчено несколько длинных оцинкованных саморезов с широкими шляпками. После бетонирования, их выступающие внутрь концы, оказались замурованы в бетоне.

Поплавок приклеен к магниту силиконовым герметиком, лучшее его рабочее положение – вверх поплавком, наоборот — иногда тяжелый магнит перекашивает и заклинивает на трубе, если же он плавает под поплавком, то двигается за уровнем воды плавно и без заеданий.

Электрическая часть датчика уровня – два геркона с проводкой, помещаются внутрь белой «сухой» трубы. К выводам двух герконов с замыкающими (переключающими) контактами, припаиваются монтажные провода соответствующей длины (с некоторым запасом), места пайки отмываются от флюса и герметизируются. Для начала, лачком, в пару слоев, сверху термотрубкой. На выступающей части белой трубки, для каждой пары проводов, сверлятся по два отверстия одно над другим. Через них продергивают провода от герконов. Регулировка нижнего и верхнего уровня воды «на объекте», осуществляется регулировкой длины проводов герконов.

Собранный автомат работал только на стенде – проблема недостатка воды была решена самым радикальным способом – изготовлением полноценной каптажной камеры. Дебет родника при этом существенно повысился, настолько, что производительности насоса не хватает, чтобы вычерпать накопительную емкость. Риск «осушения» вибрационного насоса свелся к минимуму. Автомат, тем не менее, хранится и будет применен для автоматизации набора воды в емкости.

Литература.
1. Журнал «Радио», №1, 1992г. Стр. 24,25.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Микросхема К561ЛА7 и автоматика насосной станции на ней своими руками для частного дома

Владельцы индивидуальных строений возводят около своих жилищ колодцы или артезианские скважины, которые обеспечивают их водой.

Еще несколько десятков лет назад ее носили ведрами. Однако мы живем в то время, когда система автоматизации стала доступной для простого человека.

Она способна значительно облегчить тяжелый физический труд, высвободить время для продуктивной интеллектуальной деятельности.

В публикуемой статье подобраны советы домашнему мастеру по изготовлению простого автомата управления водяным насосом на основе доступной микросхемы К561ЛА7. Он хорошо справляется с водоснабжением частного дома. Его несложно изготовить своими руками. Излагаемый материал дополняется поясняющими картинками, схемами и видеороликом.

Содержание статьи

Микросхема К561ЛА7 в качестве основного элемента логики

Ее производство было широко налажено во времена СССР. Конструктивным исполнение стал пластмассовый корпус с двумя рядами четырнадцати выводов: по 7 штук с каждой стороны.

В основу работы логики управления микросхемы КМОП структуры заложены четыре одинаковых элемента с двумя входами, работающими по принципу «И-НЕ».

Как сделать автоматику насосной станции

В статье рассматривается вопрос, когда водоснабжение дома уже организовано, то есть имеется колодец с водой и в нем смонтирован электрический насос, способный создавать необходимый напор для водоподъема.

Нам остается спланировать схему его управления в автоматическом режиме и выполнить ее монтаж отдельным блоком. Для этого потребуется любой паяльник и небольшой комплект электронных деталей.

Основные принципы работы силовой части

Управление насосом может проводиться двумя способами:

1. в ручном режиме;
2. автоматически.

Особенности подключения питания

Предлагаемый автомат предусматривает изготовление блока автоматики в виде отдельного корпуса, подключаемого в разрыв питания силовой цепи ручного режима.

Это означает, что обычный водяной насос, например, бюджетная модель «Ручеек», включается в работу после того, как вилка шнура его питания вставляется в розетку и на нее подается напряжение включением автоматического выключателя.

На блоке автоматики тоже делается шнур питания с вилкой и выходная розетка, от которой будет подаваться напряжение на насос. Это позволяет в любой момент перевести схему на работу в ручном режиме для того, чтобы выполнить профилактику или ремонт схемы управления.

Как контролируется уровень воды

Логическая часть микросхемы автоматики постоянно сканирует состояние датчиков. Они выполнены простыми металлическими электродами в виде стержней из проволоки со слоем изоляции для НП и ВП (внизу она снята), а для ОП — оголенный металл: нержавейка или алюминий. Их располагают на разных уровнях.

Нижнее положение воды в резервуаре оценивает датчик НП, а верхнее — ВП. Общий электрод ОП расположен так, что охватывает всю контролируемую область работы.

Подобное размещение позволяет микросхеме логики автомата определять наличие воды в резервуаре по прохождению токов, создаваемых приложенными потенциалами к электродам через жидкость. За счет этого судят об уровне:

• верхнем — когда токи протекают между НП-ОП и ВП-ОП;
• среднем — ток имеется только в цепи НП-ОП;
• нижнем — тока нет нигде.

Особенности крепления блока

Подобную схему я собрал соседу в гараж. У него там сделана яма для хранения овощей. Место расположения около горы оказалось не совсем удачным. Весной при таянии снега, летом и осенью в дождь вода способна затопить подвальное помещение и ему приходится ее откачивать.

Собранная схема автоматики значительно облегчила управление насосом. Она смонтирована в корпусе от старого электронного блока с возможностью установки на столе, стеллаже или стационарном креплении на стене. Хозяин просто поставил прибор на полку, расположенную на двухметровой высоте и подключил его в сеть.

Автоматика успешно работала два года. Затем хозяин случайно задел за корпус и уронил прибор на бетонный пол. Внутри блока произошло короткое замыкание, сгорел понижающий трансформатор и микросхема К561ЛА7.

Монтаж системы автоматики и ее крепление выполняйте надежно. Сразу исключайте возможность случайного падения и повреждения оборудования любыми способами. Обращайте внимание на защиту корпуса прибора по квалификации IP.

Электронная схема

Для ее реализации используется микросхема К561ЛА7. Под нее создаются цепи:

• питания;
• контроля уровней воды датчиками;
• светодиодной индикации;
• управления коммутационным аппаратом.

Схема питания

Обратим внимание на:

• трансформатор;
• диодный мост;
• стабилизатор напряжения.

Трансформатор

Для питания электроники потребуется понижающий трансформатор 220/10-15 вольт с током от 60 мА или выше. Его можно намотать самостоятельно по методике, расписанной мной в статье об электрическом паяльнике «Момент» или взять от старого лампового телевизора марки ТВК110Л. Также подобные модели не сложно купить через интернет в Китае или другой стране.

Диодный мост

Выбор КЦ405Е с допустимым током выпрямления 1000 мА в схеме приведен как пример. Вполне можно обойтись мостиком с уменьшенными номиналами или спаять диодную сборку из других доступных полупроводников с меньшей мощностью. Микросхема К561ЛА7 и подключенные к ней цепи управления не создают больших нагрузок.

Стабилизатор напряжения

Полупроводниковая сборка КРЕН8Б предназначена для стабилизации питания логической микросхемы на 12 вольт. Она выпускается в едином корпусе, широко применяется в радиоэлектронных устройствах.

Ее вполне можно заменить самодельным стабилизированным блоком питания на биполярных транзисторах, но особого смысла заниматься этим вопросом я не вижу.

Схема контроля уровня воды

Способ подключения

Соединение электродных датчиков с входами логической микросхемы осуществляется проводами. Для их прокладки удобно монтировать две цепи:

1. внутреннюю в корпусе блока автоматики;
2. внешнюю к электродам.

Чтобы их соединить на корпусе прибора устанавливают клеммник любой доступной конструкции. Во внешней цепи необходимо хорошо выполнить изоляцию проводов, защитить места пайки от попадания влаги и воздействия коррозии.

Откачивание воды из резервуара

Положение перемычки J1, выделенной на электронной схеме автоматики коричневым цветом, определяет логику откачивания насосной станции. Ставим ее в позицию 1-2.

Не стану полностью описывать работу электроники, а на возникающие вопросы отвечу в комментариях. Просто кратко укажу, что при уровне воды выше верхнего положения логика подает сигнал на откачку, а насос будет работать до тех пор, пока не уберет воду так, что осушит, разорвет цепь между нижним и общим датчиками.

Когда вода снова заполнит резервуар, дойдя до верхнего уровня, то насос автоматически повторит только что описанный цикл.

Закачивание воды внутрь резервуара

Перемычка J1 устанавливается в позицию 2-3. Насос работает на заполнение емкости от сухого состояния до верхнего уровня и прекращает закачку на нем. При осушении емкости цикл возобновляется.

Силовая схема подключения напорной и сливной магистрали насоса должна соответствовать выбранному режиму управления и положению перемычки J1 в блоке автоматики.

Схема светодиодной индикации

Светодиоды можно монтировать любые, однако выбранные с более ярким свечением будут заметнее.

Горение светодиода HL1 свидетельствует о подаче напряжения на насос, то есть о его включении, а HL2 — на схему питания всего блока.

Схема управления силовым выходным контактом

Оптопара U1 обеспечивает гальваническую развязку цепей управления, воды и симистора VS1, подающего питание 220 вольт на насос. Технические характеристики КУ208Г обеспечивают управление электродвигателями мощностью до двух киловатт, что обычно достаточно для бытовых целей.

Варианты изменения силового каскада

Для подключения более мощных электродвигателей потребуется применять симисторы, выдерживающие повышенные нагрузки.

Альтернативным решением схемы является отказ от симистора и применение реле или магнитного пускателя. С этой целью необходимо заменить транзисторный ключ VT1 более мощным. Например, допустимо собрать составной транзистор из двух: КТ315 + КТ815 или их аналогов. Для такого подключения используют схему Дарлингтона.

Она станет управлять обмоткой реле, подавать на нее напряжение.

Выходной контакт реле будет пропускать через себя ток нагрузки электродвигателя насоса. Чтобы увеличить его работоспособность рекомендуется все свободные контакты подключить параллельно, обеспечить их одновременное срабатывание.

При задействовании в схеме электроснабжения реле или пускателя необходимо уточнить мощность блока питания и характеристики понижающего трансформатора: возможно, его придется заменять усиленной моделью.

Стоит заметить, что собранная по любому из вариантов схема автоматики насоса работает сразу без необходимости сложной наладки. Главное условие: исключить ошибки при ее монтаже. Сборку блока автоматики допустимо выполнять навесным методом. Но лучше использовать печатную плату.

Для закрепления материала рекомендую посмотреть видеоролик владельца Vodjlei «Автоматика на насос Ручеек».

Напоминаю, что сейчас вам удобно задать вопрос в комментариях и поделиться этим материалом с друзьями в соц сетях.

Полезные товары

housediz.ru

реле и схема устройства автоматики

Важным составляющим элементом для комфортного времяпрепровождения в загородном доме является наличие автономного водоснабжения. Однако не всегда есть возможность подключиться к централизованным сетям водоснабжения. В этом случае на участке придётся бурить скважину или копать колодец. Но этого недостаточно для полноценного обеспечения дома водой. Ведь вы не собираетесь таскать воду вёдрами. Чтобы создать полностью автоматическое водоснабжение, потребуется насосное оборудование и дополнительная автоматика, а также определённая схема управления насосом. Для бесперебойной работы насоса используется система управления, которая может собираться по разным схемам. Именно их мы и рассмотрим в нашей статье.

Необходимость использования автоматики

Чтобы система водоснабжения загородного дома была автоматической и работала без вашего вмешательства, необходим автомат (система автоматики), которая будет поддерживать определённое давление в системе и управлять запуском и остановкой насосного оборудования.

Чтобы управление насосом было простым и надёжным, помимо стандартной аппаратуры общего назначения (контакторов, магнитных пускателей, переключателей и промежуточных реле) используются специальные устройства контроля и управления. К ним можно отнести следующие изделия:

• струйные реле;
• датчики контроля давления и уровня жидкости;
• электродные реле;
• ёмкостные датчики;
• манометры;
• поплавковые датчики уровня.

Варианты управления насосным оборудованием

Для управления погружным насосом используются следующие виды приборов:

• пульт управления, состоящий из блока необходимых механизмов;
• прессконтроль;
• автомат для управления, который поддерживает определённое давление в системе водоснабжения.

Пульт управления – это довольно простой блок, который позволяет уберечь насосное изделие от перепадов напряжения и коротких замыканий. Автоматический режим функционирования можно получить, если подключить блок управления к реле давления и уровня жидкости. В некоторых случаях пульт управления присоединяют к поплавковому датчику. Цена такого блока управления невысокая, но её эффективность без использования защиты насоса от работы на сухую и реле давления под сомнением.

Совет: для самостоятельного монтажа лучше использовать блок со встроенной системой.

Блок управления в виде прессконтроля имеет встроенную пассивную защиту от работы на сухую, а также оборудование для автоматизированной работы насоса. Для управления системе требуется контролировать ряд параметров, а именно давление жидкости и уровень потока. К примеру, если расход воды превышает 50 литров в минуту, то насосное оборудование под управлением прессконтроля работает без остановки. Автомат срабатывает и отключает насос, если водяной поток уменьшается, а давление в системе повышается. Если расход жидкости меньше 50 литров в минуту, то насосное изделие запускается при снижении давления в системе до 1,5 бар. Такая работа автомата особенно важна при резких скачках давления, когда нужно сократить количество запусков и остановок насоса при минимальном расходе.

Рекомендуем к прочтению:

Автомат для управления, который позволяет поддерживать постоянное давление в системе, необходимо использовать там, где любые скачки давления крайне нежелательны.

Внимание: если показатели давления будут постоянно завышены, то расход электроэнергии увеличится, а КПД насоса наоборот понизится.

Шкаф управления

Наиболее совершенный автомат для контроля над работой  насосного оборудования – это шкаф управления. В это устройство встроены все необходимые узлы и предохранительные блоки для управления погружным насосом.

С помощью такого шкафа можно решить множество задач:

1. Оборудование обеспечивает безопасный плавный запуск двигателя.
2. Осуществляется регулировка работы частотного преобразователя.
3. Устройство отслеживает эксплуатационные параметры системы автономного водоснабжения, а именно давление, температуру жидкости, уровень воды в скважине.
4. Автомат выравнивает характеристики тока, подающегося на клеммы двигателя, а также регулирует частоту вращения вала насосного оборудования.

Также есть шкафы управления, которые могут обслуживать несколько насосов. Эти изделия могут решать ещё больше задач:

1. Они будут контролировать периодичность работы насосов, что позволит увеличить срок службы агрегатов, поскольку благодаря блоку управления может обеспечиваться равномерный износ механических частей.
2. Специальные реле будут отслеживать непрерывную работу насосных изделий. При выходе из строя одного агрегата, работа будет перекладываться на второе изделие.
3. Также система автоматики может самостоятельно контролировать исправность насосного оборудования. Во время длительного бездействия насосов будет предотвращаться их заиливание.

В стандартную комплектацию шкафа управления входят следующие узлы и элементы:

Рекомендуем к прочтению:

• Корпус в виде стальной коробки с дверками.
• На основе крышки корпуса изготавливается лицевая панель. В неё встроены кнопки пуска и остановки. На панели устанавливаются индикаторы работы насоса и датчиков, а также реле для выбора автоматического и ручного режима работы.
• Возле входа в аппаратный отсек шкафа устанавливается устройство контроля фаз, которое состоит из 3-х датчиков. Этот блок отслеживает нагрузку по фазам.
• Контактор – это изделие для подачи электрического тока на клеммы насоса и отключения агрегата от сети.
• Предохранительное реле для защиты от короткого замыкания. В случае замыкания будет повреждён плавкий предохранитель, а не обмотка электродвигателя насоса или узлы и детали шкафа.
• Для контроля над работой агрегата в шкафу стоит блок управления. Здесь есть датчики переполнения, запуска и остановки насоса. При этом клеммы этих датчиков выводятся в скважину или гидробак.
• Для управления вращением вала электродвигателя используется частотный преобразователь. Он позволяет плавно сбрасывать и наращивать частоту вращения двигателя при запуске и остановке насосного оборудования.
• Датчики температуры и давления присоединяются к контактору и предотвращают запуск насоса в неподходящих условиях.

Простейшая схема управления

Применение простой схемы оправдано для обустройства водоснабжения небольшого дачного дома. В этом случае ёмкость для сбора воды лучше разместить на небольшом возвышении. Из накопительного бака по системе трубопроводов вода будет поставляться в разные места приусадебного участка и в дом.

Совет: в качестве накопительной ёмкости можно использовать металлическую, пластиковую или деревянную бочку или бак.

Самую простую схему управления насосным оборудованием несложно реализовать самостоятельно, поскольку она состоит из небольшого числа элементов. Главное достоинство такой схемы – надёжность и простота установки.

Принцип работы данной схемы управления состоит в следующем:

1. Для включения и отключения насосного оборудования используется контактное реле (К 1.1) нормально-замкнутого типа.
2. Схема подразумевает два режима работы – подъём воды из скважины и дренаж. Выбор того или иного режима осуществляется при помощи переключателя (S2).
3. Для контроля уровня воды в накопительной ёмкости используются реле F 1 и 2.
4. При снижении воды в баке ниже уровня расположения датчика F1 происходит включение питания через переключатель S При этом катушка реле будет обесточена. Запуск насосного оборудования происходит при замыкании контактов на реле К1.1.
5. После подъёма уровня жидкости до датчика F1 произойдёт открывание транзистора VT1 и включение реле К1. При этом контакты нормально-замкнутого типа на реле К1.1 разомкнутся и насосное оборудование отключится.

В данной системе управления используется маломощный трансформатор, который можно взять во вращательном приёмнике. При сборке системы важно, чтобы на конденсатор С1 подавалось напряжение не менее 24 В. Если у вас нет диодов КД 212 А, то вместо них можно использовать любые диоды с выпрямленным током  в пределах  1 А, при этом обратное напряжение должно быть более 100 В.

vodakanazer.ru

Автоматическое управление водяным насосом (К561ЛА7, КТ604АМ)

В сельской местности водопровод есть не всегда и не везде, в лучшем случае водоснабжение из скважины, но чаще и из обычного колодца. Такая система водопровода требует использования накопительной емкости, в которую вода закачивается из колодца.

Для того чтобы поддерживать необходимый запас воды нужно периодически пополнять эту емкость, включая водяной погружной насос, находящийся в колодце. Вручную делать это хлопотно. Лучше эту работу поручить несложному электронному автомату.

Схема автомата изолирована от электросети, поэтому абсолютно безопасна для пользователя водопровода. Для определения уровня воды в резервуаре используются три щупа из нержавеющего металла (автор использовал три шампура из нержавеющей стали). Два из них опущены на глубину почти до дна резервуара.

А один сделан короче, так что бы контактировал с водой при полном резервуаре.

Резервуар — пластмассовый «еврокуб», в него помещается один кубометр воды. Для установки датчиков в верхней стенке «еврокуба» просверлены три отверстия, по размеру пробок от винных бутылок, так чтобы они туда туго вставлялись. В пробках прорезаны меньшие отверстия, в которые вставлены выше указанные шампуры (от шашлычного набора).

Длина одного шампура почти равна одному метру. Вот таких два вставлены служат датчиками Е2 и Е3, они опущены почти до дна «еврокуба». А третий шампур укорочен до 15 см.

Это датчик Е1, он контролирует верхний предел заполнения «еврокуба».

Принципиальная схема управления насосом

Когда «еврокуб» пуст, все датчики с водой не контактируют. На входы логического элемента D1.3 поступает напряжение высокого уровня через резистор R4 от источника питания. При этом на выходе D1.3 будет логический ноль. Он поступает на вывод 5 элемента D1.2, образующего вместе с элементом D1.1 обычный RS-триггер с инверсными входами.

Так как на выводе 6 D1.2 — ноль, триггер устанавливается в такое состояние, когда на выходе D1.1 так же ноль, а на выходе элемента D1.4 возникает логическая единица. Ток с выхода D1.4 через резистор R6 поступает на базу транзистора VТ1, тот открывается и реле К1, обмотка которого включена в его коллекторной цепи, своими контактами подключает насос, через разъем Х2 и Х2, к электросети.

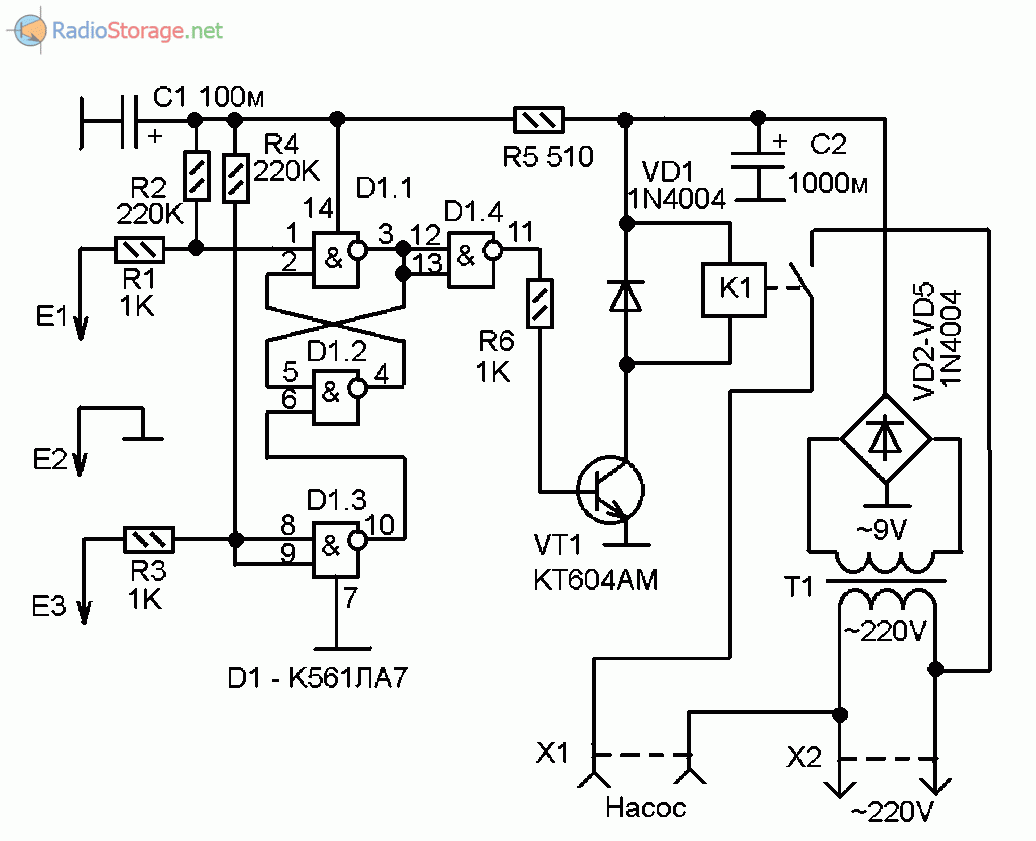

Рис.1. Принципиальная схема устройства автоматического управления водяным насосом.

Насос начинает накачивать воду в «еврокуб». Сначала погружаются датчики Е2 и Е3. На входах элемента D1.3 устанавливается логический ноль, на его выходе единица. Но RS-триггер на D1.1 и D1.2 своего состояния не меняет. Как только уровень воды достигает датчика Е1 на выводе 1 D1.1 устанавливается логический ноль.

RS-триггер переключается и теперь на выходе D1.4 — ноль. Транзистор VТ1 закрывается и реле К1 выключает насос. «Еврокуб» заполнен.

В дальнейшем, на различные нужды вода из «еврокуба» расходуется, и её уровень в нем понижается ниже датчика Е1. Напряжение на выводе 1 D1.1 поднимается до логической единицы, но на состояние RS-триггера это никак не влияет. Насос будет включен только тогда, когда «обсохнет» датчик Е3.

Детали и налаживание

Реле К1 фирмы «Bestar» типа BS-115C-12A-12VDC с обмоткой на 12V и контактами на 240V и 12А. Реле можно заменить любым аналогом, полным или функциональным. Если это не полный аналог -потребуется внести изменения в монтаж.

Транзистор КТ604АМ можно заменить на любой КТ602, КТ603, КТ604 или КТ815.

Диоды 1N4004 — любые диоды на напряжение не ниже 400V.

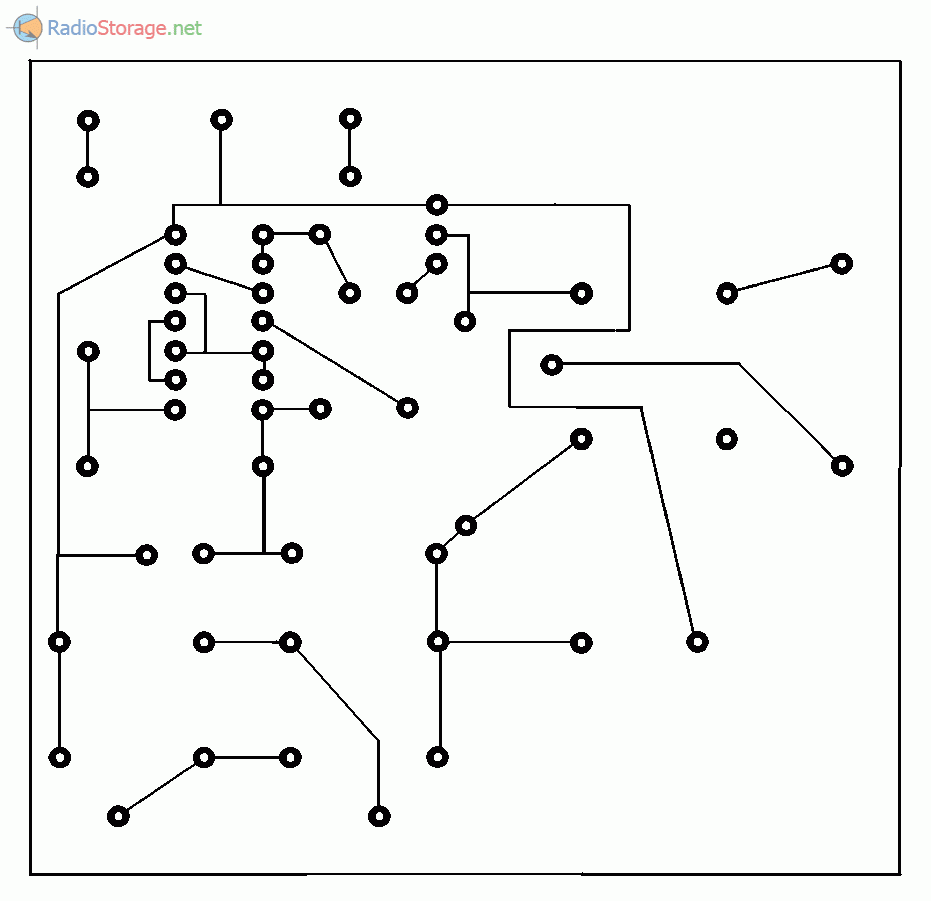

Рис.2. Печатная плата для автомата управления водяным насосом.

Трансформатор Т1 -китайский, неизвестной марки, от разбитого сетевого блока питания с выходным напряжением 12V. Можно подобрать любой аналогичный. Можно купить дешевый сетевой блок питания на 12V и использовать его вместо схемы T1-VD2-VD5-C2.

Конденсаторы должны быть на напряжение не ниже 12V.

Микросхему К561ЛА7 можно заменить на К176ЛА7 или зарубежным аналогом.

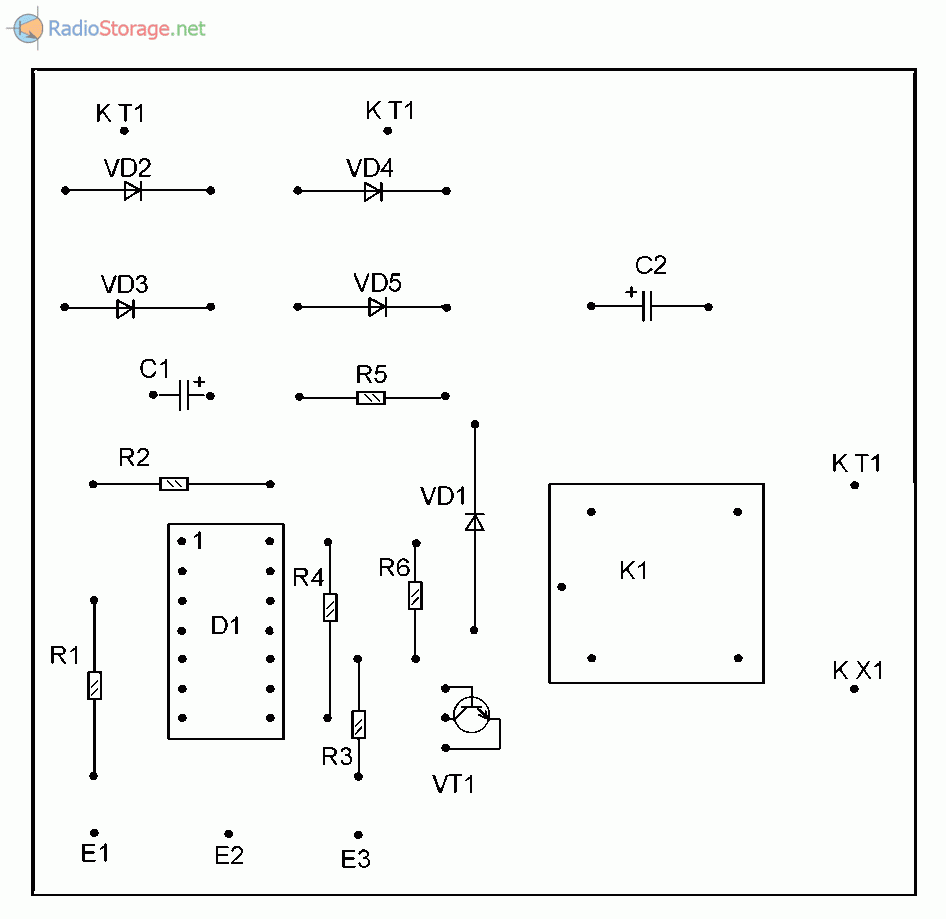

Рис.3. Расположение деталей на печатной плате автомата управления насосом.

Схема монтажа показана на рисунках 2 и 3. Монтаж можно выполнить на печатной плате, но у автора не оказалось такой возможности, поэтому в качестве основы для платы был использован кусок строительного пластика. В общем, это очень похоже на гетинакс, но одна сторона цветная, с рисунком, а вторая коричневая.

В заготовке были просверлены отверстия согласно рис.2, затем в них, согласно рисунку 3, были установлены все компоненты. Выводы слегка подогнуты, чтобы не вываливались. Затем, взята медная проволока от телефонного кабеля, зачищена, облужена, и проложена с навивкой в один-два витка на выводы деталей, в соответствии со схемой соединений на рисунке 2. После все точки соединения пропаяны.

Конечно, это не так прочно и надежно, как печатная плата, но тоже работает, если в процессе эксплуатации нет серьезных механических воздействий на монтаж.

Если монтаж делать на печатной плате, нужно рисунок 2 брать как схему расположения печатных дорожек и монтажных отверстий. Естественно, дорожки будут существенно шире, чем показано на схеме. А рисунок 3 брать как схему расположения деталей.

В принципе, налаживания никакого не требуется. Если все детали исправны и нет ошибок в монтаже, должно работать сразу. Единственно, может потребоваться подбор R2 и R4, — если в воде мало примесей, её токопроводность низка, и их сопротивление, в таком случае, придется увеличить.

Данный автомат можно применить там, где есть центральный водопровод, но работает с перебоями, для заполнения резервного резервуара, заменив насос на электромагнитный клапан.

Гайсаков В. РК-2016-03.

Литература: Афанасов В. И. «Автомат для сельского водопровода». РК2011, 3.

www.qrz.ru
