Вытяжная заклепка — характерстики метиза, его разновидности и применение + Видео

На сегодняшний день для скрепления двух и более склепываемых материалов широко применяется вытяжная заклепка. Довольно быстро заклепки вытяжные заменили клепанные — благодаря простоте монтажа при наличии специального заклепочного инструмента (пневмозаклепочника). Они нашли широкое применение в строительстве, судостроении и судоремонте, машиностроении, при создании средств безопасности и жизнеобеспечения, в авиастроении, в текстильной промышленности и т. д. Они обеспечивают достаточно прочное соединение, однако, для креплений, требующих сверх прочное соединение, применяют заклепки резьбовые. О том, как классифицировать виды таких креплений, как подобрать материал и как пользоваться, рассказано ниже.

1 Материалы для изготовления

Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех видах работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет. Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.

Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление. Материалы изготовления заклепок могут быть следующие:

  1. Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
  2. Оцинкованная сталь.
  3. Нержавеющие стали. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
  4. Медь.
  5. Медно-никелевый сплав (монель). Содержит 70 % никеля, 30 % меди.
  6. Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.

Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.

Крепежные элементы

Рекомендуем ознакомиться

При подборе материала крайне необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами — из-за того, что крепление может быть разрушено. Разрушение креплений происходит из-за образования гальванической пары метиз — деталь. При влажной окружающей среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.

Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше применять заклепки нержавеющие А2, А4 или DIN 7337. Заклепки стальные рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность. А вот заклепка стальоцинкованная встречается реже. Причина — цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов — подвижный. Заклепка медная и из сплавов меди — наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета — окислившаяся медь), хотя это не влияет на прочность соединения. Поламид — самый универсальный материал. Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

При заказе заклепок очень важно в спецификациях указывать материал, и делать это подробно, если имеется несколько типов сплава (например, когда заказывают алюминиевую заклепку, указывают сплав AlMg2,5, или AlMg3,5).

2 Устройство и конструктивные особенности

Вытяжные метизы состоят из тела и стержня. Телом обычно называют корпус, гильзу, втулку или цилиндр. Именно тело является крепежным элементом, который выполняет несущую функцию. Тело состоит из головки (бортика) и плоского пустотелого цилиндра. У герметичных метизов конец цилиндра запаян наглухо. По типу головки (бортика) метизы разделяются на метизы с высоким бортиком, с широким бортиком и потайным бортиком. Широкий бортик, как и высокий, обеспечивают осуществление прочного клепанного крепления. Такие крепления видны со стороны и образуют «выпуклости» на поверхности детали. Потайной бортик обеспечивает почти гладкую поверхность в месте крепления, однако, он менее надежен. Потайной бортик имеет ровную плоскую поверхность и толщину около 1 мм, в этом случае основная массивная часть головки вставляется в крепежное отверстие.

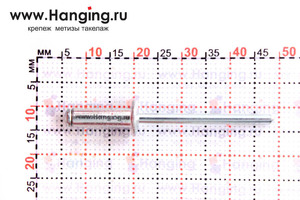

Цилиндр заклепки может быть разной длины и толщины. Именно по наружному диаметру цилиндра указывается диаметр метизов в наименовании при заказе. Размеры цилиндра являются наиболее важными среди всех прочих размеров метизов. Именно размеры цилиндра являются решающими при выборе заклепок. Суть крепления сводится к тому, что крепежный элемент должен обеспечивать подвижное/неподвижное соединение нескольких деталей или элементов. Длина цилиндра рассчитывается по формуле: толщина склепываемого материала1+ толщина склепываемого материала2 + толщина расклепки (указывается изготовителем) + 0,5-1 мм (для подвижного соединения). Диаметр цилиндра берут равным требуемому диаметру отверстий под крепеж (обычно отверстие больше на 0,1-0,2 мм — для свободной установки в него метиза).

Размеры цилиндра указываются двумя числами, разделенными знаком «х», где первая — наружный диаметр, вторая — длина.

Например, заклепка алюминиевая AlMg2.5 4х10. Это означает, что здесь указан тип сплава, цифра 4 — это указатель наружного диаметра в мм, 10 — длины в мм.

Алюминиевая заклепка AlMg2.5

Стержень. Осуществляет функцию расклепки. Обычно изготовлен из стали, которая значительно прочнее тела. На конце стержня имеется головка, которая осуществляет расклепку вставляемого конца. При монтаже стержень вытягивается специальным инструментом (пневмозаклепочник) или, если креплений немного (1-3), можно использовать и обычные пассатижи. Однако, в последнем случае придется приложить приличную физическую силу.

Главным достоинством конструкции вытяжных заклепок является то, что они допускают односторонний монтаж (требуется доступ к креплению только с одной стороны), действуя наподобие анкеров.

Более прочная заклепка — резьбовая — отличается от вытяжной наличием внутри цилиндра резьбы. Цилиндр крепежного элемента с резьбой имеет вкрученный стержень, который не вытаскивается с силой, а выкручивается. Для усиления соединения внутрь вкручивается винт или болт. Таким образом, получается условно «закрытая» крепежная деталь. Иногда ее называют заклепка вытяжная глухая.

После того, когда определены размеры и материал для заклепок, а также тип бортика, следует определиться с их видом.

3 Какие бывают вытяжные заклепки

В зависимости от того, какими характеристиками должны обладать крепления, подбирается тип крепежа. На данный момент промышленностью выпускаются следующие виды метизов:

  1. Комбинированные. Используются для обеспечения неразъемных соединений деталей из твердых и особо твердых материалов, а также для тонколистовых материалов. Комбинированная заклепка является одной из наиболее распространенных при монтажных работах. Она обеспечивает прочное крепление, которое способно выдержать большие нагрузки.
  2. Герметичная вытяжная заклепка. Герметичные метизы — узкоспециализированный крепеж, который наиболее часто используют в судостроении. Конструктивной особенностью такого крепежа является запаянный конец со стержнем. Наиболее часто такие метизы делают из меди, однако, для ряда гражданских судов и лодок могут применяться и алюминиевые, а для креплений на промпроизводствах — и из нержавейки.
  3. Многозажимные. В отличие от остальных типов, они имеют несколько (от 2 до 5) расклепочных участков. Такие метизы применяются для крепления 3 и более элементов конструкции для подвижного соединения. Между каждыми 2 элементами будет находиться расклепанный участок. Их можно монтировать, используя специальный инструмент (например, пистолет для вытяжных заклепок).
  4. Стоит также выделить усиленные вытяжные метизы. Это та же вытяжная, только ее цилиндр имеет более толстые стенки. Наиболее часто встречается алюминиевая усиленная заклепка.

Герметичный метиз для судостроения

Существует еще множество видов крепежа, которые отличаются по длине и форме стержня, однако, заострять внимания на них не будем, потому что их можно отнести к одной из перечисленных категорий.

4 Монтаж вытяжных заклепок

Обычно при виде вытяжных заклепок вопрос, как использовать такие крепежные элементы, не стоит — конструкция крепежа проста и понятна.

Использование вытяжных заклепок

При монтаже важно иметь специальный заклепочный инструмент, который существенно упрощает и ускоряет процесс крепления. Сегодня такие инструменты выпускаются в достаточно больших количествах и моделях: пневмозаклепочники, механические заклепочники. Или можно приобрести электрический заклепочник. На худой конец, при отсутствии инструмента, можно использовать пассатижи.

Процесс монтажа происходит следующим образом. Дрелью просверливается отверстие в точке крепления, диаметр которого равен (на 0,1 мм меньше) диаметру крепежного элемента. Глубина отверстия должна быть равна длине цилиндра минус длина расклепочного участка. В отверстие стержнем к себе вставляется крепежный элемент, а затем заклепочным инструментом вытягивается стержень. После чего элементы скреплены.

Как видно, крепить детали такими метизами быстро и просто!

ГОСТ Р ИСО 15973-2005 Заклепки «слепые» с закрытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус из алюминиевого сплава и стальной сердечник), ГОСТ Р от 14 декабря 2005 года №ИСО 15973-2005


ГОСТ Р ИСО 15973-2005

Группа Г34



ОКС 21.060.40
ОКП 16 8000

Дата введения 2007-01-01


Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2005 г. N 312-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 15973:2000 «Заклепки «слепые» с закрытым концом, разрывающимся вытяжным сердечником и выступающей головкой (AIA/St)» (ISO 15973:2000 «Closed end blind rivets with break pull mandrel and protruding head — AIA/St», IDT)

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении В

5 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет



1 Область применения


Настоящий стандарт устанавливает размеры, механические характеристики и требования к применению для «слепых» заклепок с закрытым концом, разрывающимся вытяжным сердечником и выступающей головкой с корпусом из алюминиевого сплава и стальным сердечником с номинальным диаметром от 2,4 до 6,4 мм включительно.

2 Нормативные ссылки


В настоящем стандарте использованы ссылки на следующие стандарты:

ИСО 14588:2000 — Заклепки «слепые». Термины и определения

ИСО 14859:2000 — Заклепки «слепые». Механические испытания

ИСО 3269:2000 — Крепежные изделия. Правила приемки

3 Размеры


Примечание — Обозначения размеров и их определения указаны в ИСО 14588.

3.1 Размеры заклепок

Размеры заклепок приведены на рисунке 1 и в таблице 1.

Рисунок 1 — Размеры заклепок

Рисунок 1 — Размеры заклепок



Таблица 1 — Размеры заклепок

Корпус заклепки

nom

3,2

4

4,8

6,4

max

3,38*

4,08

4,88

6,48

min

3,05

3,85

4,65

6,25

max

6,7

8,4

10,1

13,4

min

5,8

6,9

8,3

11,6

max

1,3

1,7

2

2,7

________________
* Письмом Росстандарта от 12.01.2018 г. N АШ-253/03 разъясняется, что «В таблице 1, а именно максимальном значении корпуса заклепки ГОСТ Р ИСО 15973-2005 допущена опечатка». Максимальное значение корпуса заклепки следует читать 3,28. — Примечание изготовителя базы данных.

Сердечник

max

1,85

2,35

2,77

3,71

min

25

27

27

27

Длина заклепки

Рекомендуемая толщина пакета

nom=min

max

6,5

7,5

0,5-2,0

8

9

2,0-3,5

2,0-3,5

8,5

9,5

2,5-3,5

9,5

10,5

3,5-5,0

3,5-5,0

3,5-5,0

11

12

5,0-6,5

5,0-6,5

5,0-6,5

12,5

13,5

6,5-8,0

6,5-8,0

1,5-6,5

13

14

6,5-8,0

14,5

15,5

8-10

8,0-9,5

15,5

16,5

6,5-9,5

16

17

9,5-11,0

18

19

11-13

21

22

13-16

Примечания

1 Размеры корпуса заклепки рассчитаны по формулам, указанным в приложении А.

2 Толщина пакета для заклепок с размерами, указанными в таблице 1, и комбинацией материалов в соответствии с пунктом 4 характеризуются минимальным и максимальным значением толщины пакета. Минимальное значение толщины пакета приводится только в качестве рекомендации. Возможно в отдельных случаях выходить за рамки указанного нижнего предела толщины пакета.

3.2 Диаметры отверстий под заклепки

Диаметры отверстий под заклепки приводятся в таблице 2. Несоответствие размерам, приведенным в таблице 2, может привести к трудности в сборке и/или к снижению предельных нагрузок на срез и растяжение, указанных в таблице 3. При необходимости для облегчения совмещения отверстий (рисунок 2) только во внешнем из скрепляемых элементов диаметр отверстия под заклепку может быть больше, чем указано в таблице 2. Это может также привести к снижению предельных нагрузок на срез и растяжение, приведенных в таблице 3.


Таблица 2* — Диаметры отверстий под заклепки

В миллиметрах

min

max

3,2

3,3

3,4

4,0

4,1

4,2

4,8

4,9

5,0

________________
* Письмом Росстандарта от 18.01.2018 г. N 65-ОГ/03 разъясняется, что «В таблице 2 ГОСТ Р ИСО 15973-2005 допущена опечатка». В таблице 2 не указаны значения dh2 для диаметра заклепок 6,4 мм. Однако, данная опечатка не препятствует применению стандарта ГОСТ Р ИСО 15973-2005, т.к. в пункте А.5 Приложения А приведены формулы для расчета минимального и максимального значения dh2. — Примечание изготовителя базы данных.

Рисунок 2 — Увеличенный диаметр отверстий для облегчения совмещения


Рисунок 2 — Увеличенный диаметр отверстий для облегчения совмещения

4 Материал и обработка


В соответствии с настоящим стандартом «слепые» заклепки должны иметь корпус из алюминиевого сплава (AIA) и стальной сердечник (St), а также механические свойства, указанные в пункте 5. Марка материала выбирается изготовителем заклепок. Поверхность заклепки должна быть без специальной обработки и с защитным покрытием.

5 Механические свойства


Минимальные значения предельных нагрузок на срез, растяжение и усилие разрыва сердечника при испытаниях в соответствии с ГОСТ Р ИСО 14589 приведены в таблице 3.


Таблица 3 — Механические свойства

, мм

Нагрузка на срез,
Н, min

Нагрузка на растяжение, Н, min

Усилие разрыва сердечника, Н, max

3,2

1100

1450

3500

4,0

1600

2200

5000

4,8

2200

3100

7000

6,4

3600

4900

10230

6 Качество исполнения


На заклепках не должно быть заусенцев и опасных дефектов, головки и сердечники должны быть правильной формы. После установки на заклепках не должно быть признаков растрескивания при осмотре с пятикратным увеличением.

7 Испытания при приемке


Если нет других указаний, то испытания при приемке проводят в соответствии с ИСО 3269.

8 Обозначение


Пример условного обозначения «слепой» заклепки с закрытым концом, вытяжным сердечником и выступающей головкой, номинальным диаметром 4 мм и номинальной длиной 12,5 мм с корпусом из алюминиевого сплава AIA и стальным сердечником St:

Заклепка 4×12,5 — AIA/St ГОСТ Р ИСО 15973-2005

Приложение А (справочное). Расчетные формулы



Приложение А
(справочное)

«Слепые» заклепки должны соответствовать следующим расчетным формулам и допускам:

А.1 Диаметр тела заклепки

Максимальный диаметр тела заклепки , мм, рассчитывают по формуле

.


Минимальный диаметр тела заклепки , мм, рассчитывают по формуле

.

А.2 Диаметр головки заклепки

Максимальный диаметр головки заклепки , с точностью до десятой доли мм, рассчитывают по формуле

.

А.3 Допуск диаметра головки заклепки

Допуск диаметра головки заклепки составляет h26 для заклепок с 3,2 мм и h27 — для заклепок с 3,2 мм.

А.4 Высота головки заклепки

Максимальную высоту головки заклепки , с точностью до десятой доли мм, рассчитывают по формуле

.

A.5 Диаметр отверстия под заклепки

Диаметры отверстий , , мм, под заклепки рассчитывают по формулам:

,

.

Приложение В (справочное). Сведения о соответствии ссылочных международных (региональных) стандартов национальным стандартам Российской Федерации

Приложение В
(справочное)

Обозначение ссылочного международного стандарта

Обозначение и наименование соответствующего национального стандарта

ИСО 14588:2000

ГОСТ Р ИСО 14588 Заклепки «слепые». Термины и определения

ИСО 14859:2000

ГОСТ Р ИСО 14859 Заклепки «слепые». Механические испытания

ИСО 3269:2000

ГОСТ 17769-83 Изделия крепежные. Правила приемки

УДК 621.884:006.354

ОКС 21.060.40

Г34

ОКП 16 8000

Ключевые слова: «слепая» заклепка, вытяжной сердечник, выступающая головка




Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2006

Устройство вытяжных заклёпок | Основные термины и понятия.

Элементы заклёпок

Вне зависимости от вида, практически все вытяжные заклёпки устроены одинаково.

Устройство заклёпкиВытяжная заклёпка — это крепёжное изделие, состоящее из двух частей: полой трубки с буртиком с одной стороны и отрывного цельнометаллического стержня. Полая трубка называется телом или втулкой заклёпки, а часть с буртиком — головкой заклёпки. Обычно тело заклёпки круглое в сечении. Диаметр тела определяет размер заклёпки. Отверстие в теле заклёпки, как правило сквозное — оно проходит сквозь всё тело. Стержень (или сердечник), выступающий из тела заклёпки — это вторая, не менее важная часть вытяжной заклёпки. По виду он напоминает гвоздь, который при установке протягивается сквозь тело заклёпки.

Вообще согласно российскому стандарту ГОСТ Р ИСО 14588-2005 такой тип заклёпок принято называть “слепыми заклёпками”. Однако название “вытяжные заклёпки” или “тяговые заклёпки” как-то больше прижились и получили наибольшее распространение. Существует множество и других “народных” названий, вот некоторые из них:

  • Отрывные заклёпки
  • Комбинированные заклёпки
  • Слепые заклёпки
  • Односторонние заклёпки
  • Заклёпки с сердечником
  • Клёпки вытяжные

Все эти названия имеют отношение к вытяжной заклёпке.

Установка заклёпок

Установка вытяжной заклёпки происходит следующим образом: тело заклёпки вставляется в отверстие подготовленное в деталях, подлежащих соединению. Затем губки ручного заклёпочника или клепальная головка автоматического инструмента, упираясь в буртик заклёпки, захватывают стержень. По мере того, как инструмент протягивает стержень заклёпки сквозь тело, головка стержня расширяет тело заклёпки, формируя соединение. Стержень, вытягиваемый заклёпочным инструментом деформирует хвостовую часть заклёпки, формируя обратную головку на задней поверхности соединяемых материалов. В определённый момент, когда тяговое усилие инструмента достигает заданной величины стержень обламывается в зоне отрыва и отпадает. Заклёпка установлена и обратная головка (часть тела, сформированная в процессе установки с обратной стороны поверхности соединяемых материалов) надёжно держит всё соединение.

Установка вытяжных заклёпок

Элементы заклёпки

Рассмотрим основные элементы и термины имеющие отношение к установке вытяжных заклёпок:

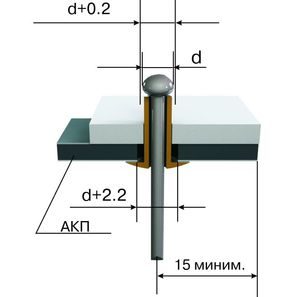

Размер отверстия.
Размер отверстия под заклёпку играет важную роль в надёжности соединения. Важно, чтобы отверстие было не слишком большим, но и не слишком маленьким. Как правило, каждый поставщик вытяжных заклёпок указывает в своём каталоге рекомендуемый диаметр отверстия для установки определённой заклёпки. Также эту информацию можно найти на заводской упаковке. Старайтесь избегать заусениц внутри и вокруг отверстия.

Толщина пакета соединяемых материалов.
Диапазон толщины пакета соединяемых материалов — это минимальная и максимальная суммарная толщина соединяемых деталей, которые могут быть качественно соединены заклёпкой данной номинальной длины в отверстии определённого диаметра. Важно, чтобы толщина пакета соединяемых материалов находилась в пределах рекомендуемого производителем диапазона. Данные о диапазоне толщины соединяемых материалов конкретной заклёпки также можно уточнить в каталоге производителя.

Усилие на срез.
Усилие на срез — это предельная нагрузка, которую может выдержать заклёпочное соединение без разрушения, приложенная перпендикулярно оси заклёпки.

Усилие на разрыв.
Усилие на разрыв — это предельная нагрузка на растяжение, которую может выдержать заклёпочное соединение без разрушения, приложенная вдоль оси заклёпки.

Заклёпки размеры

Значения усилия на срез и на растяжение заклёпки являются ключевыми характеристиками. Именно от них следует отталкиваться при расчёте прочности всего заклёпочного соединения. Определив значения этих величин для одного отдельно взятого соединения, воспользуйтесь каталогом производителя для определения материала и диаметра заклёпки, которые будут соответствовать вашему заданию.

Выбор материала.

Материал используемых заклёпок, также оказывает не малое влияние на прочность всего заклёпочного соединения. Помимо прочностных характеристик самого материала заклёпок, здесь ещё играет большое значение сочетание материалов заклёпки и соединяемых деталей. Если подобрать сочетание материалов не правильно, соединение не будет прочным и может быстро разрушиться в следствии усталости материала или гальванической коррозии. Основное правило здесь — материал заклёпки по своим физическим и механическим свойствам должен быть максимально приближен к свойствам материалов соединяемых поверхностей. Больше информации о том, как выбрать материал заклёпки смотрите в статье: “Как правильно подобрать материал вытяжной заклёпки”.

Головка заклёпки.

По форме головки различают три основных вида заклёпок:

Стандартная головкаВытяжная заклёпка со стандартным прямым буртиком. Это наиболее распространённый тип заклёпок, подходящий для большинства соединений.


Увеличенная головкаВытяжная заклёпка с потайным буртиком. Этот тип заклёпок устанавливается в зенкованное отверстие и используется для получения плоской поверхности в месте заклёпочного соединения.


Потайная головкаВытяжная заклёпка с увеличенным буртиком. Эти заклёпки применяются в случае, когда деталь из более тонкого, мягкого или хрупкого материала соединяется с твёрдой поверхностью. Увеличенная площадь головки равномерно распределяет прижимное усилие по рабочей поверхности соединяемых материалов, не вызывая их деформации.

Инструмент для заклёпок

Для установки вытяжных заклёпок необходим специальный инструмент, который, фикисируя тело заклёпки, протягивает сквозь неё стержень, тем самым формируя обратную головку. В настоящее время существует несколько разновидностей заклёпочного инструмента для работы во всевозможных условиях:

Кроме того, для указанных типов инструмента существует большой выбор оснастки для работы в особых условиях, труднодоступных местах и создания самых разных заклёпочных соединений. Более подробно тему выбора инструмента для установки вытяжных заклёпок мы затронули в статье “Руководство по выбору инструмента для установки вытяжных заклёпок”.Инструмент для заклёпок в Москве

Данный материал соответствует запросам: Вытяжные заклёпки, Вытяжная Заклёпка Тяговая заклёпка, Заклёпка комбинированная, Соединение заклёпкой, Клёпки, Установка заклёпок, Головка заклёпки, Заклёпки размеры, Вытяжные заклёпки размеры, Инструмент для заклёпок, Заклёпочник, Клепальник, Заклепать, Купить заклёпки, Заклёпки для заклёпочника, Крепление заклёпками, Виды заклёпок, Отверстия под заклёпки, Материал заклёпок.

Заклепки вытяжные стальные, алюминиевые, все размеры |

Тема поста – все размеры вытяжных стальных и алюминиевых заклепок, их некоторые характеристики и области применения.

Хорошо известно, что заклепка — это широко распространенное крепежное изделие, имеющее форму цилиндра с головкой с одной стороны. Применяется всегда для создания прочного неразъемного соединения деталей после воздействия силы на другой конец цилиндрического стержня и получения второй головки путем пластической деформации.

А чем отличается от нее вытяжная заклепка (ВЗ)? Тем, что она состоит из 2-х частей — стержня и гильзы.

В момент соединения деталей заклепочник извлекает стержень и удаляет его из собственно тела заклепки. Материал изделий может быть самым разнообразным — сталь, алюминий, нержавейка, медь, комбинации этих металлов.

Использование в конструкции ВЗ стандартного буртика делает применение этого метиза универсальным.

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-1

Какие же размеры этого вида метизов существуют в продаже сегодня? Допустим,  в случае с алюминиевой конструкцией (т.е. тело и стержень изделия выполнены из алюминия)?

Все размеры вытяжных алюминиевых заклепок,  имеющих стандартный буртик DIN 7337

Смотрим таблицу, она полностью раскрывается при клике мышкой.

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-2

Кстати, как выбрать на прилавке именно этот тип ВЗ? Алюминиевый? Нужно смотреть на маркировку.

Она должна иметь вид: AMrX. Здесь Х — процент магния в материале, ибо обычно на изготовление ВЗ идет не чистый обычный алюминий, а его сплав с элементом магний.

В общем случае (стерженек и гильза из Al) код обозначения будет такой — Al/Al.

А какие же размеры могут иметь стальные вытяжные заклепки? Т.е. в том случае, если и тело, и стержень изготовлены из стали?

Все размеры вытяжных стальных заклепок, имеющих стандартный буртик ST/ST

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-3

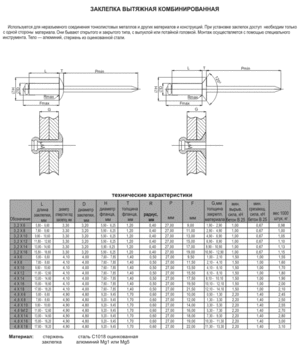

На этом чертеже дана расшифровка параметров.

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-4

Еще несколько слов по маркировке стальных метизов.

  • Код A2/A2 или A4/A4 означает, что изделие сделано из нержавейки.
  • Код St/St — из оцинковки.

Но зачем вообще нужно знать все или отдельные размеры стальных или алюминиевых вытяжных заклепок?

Дело, как правило, в том, что при интенсивной эксплуатации полученного соединения могут возникать значительные нагрузки на него. И заклепки могут сработать на срез или разрыв. Вот именно поэтому и подбираются их размеры под каждый индивидуальный случай.

Здесь понадобятся специальные справочники с указанием размеров ВЗ, диаметра буртика, диаметра отверстия и толщин соединяемых материалов. Нужно только найти стальной или алюминиевый вытяжной вариант.

Egor11

Заклепка вытяжная

Заклепка вытяжная

Описание:
Материал: стержень – сталь С1018, втулка – сплав
алюминия и магния
Покрытие: втулка – белый цинк, окраска по RAL

Технические характеристики
Размер L 1
Длина
заклёпки
мм
Диаметр
отверстия
под
заклёпку
мм
D
диаметр
заклёпки
мм
H
Диаметр
фланца
мм
Т
толщина
фланца
мм
R
радиус
мм
P
мм
F
мм
толщина
заклёпки
материала
мм
мин.
вырыв.
Сила кН
бетон
B25
мин.
срезающ.
Сила кН
бетон
B26
вес 1000
шт, кг
2,4х6 6,00 2,50 2,40 4,3-5,0 0,80 0,30 27,00 8,50 0,50-3,00 0,50 0,30 0,45
2,4х8 8,00 2,50 2,40 4,3-5,0 0,80 0,30 27,00 10,50 1,00-2,00 0,50 0,30 0,70
2,4х10 10,00 2,50 2,40 4,3-5,0 0,80 0,30 27,00 12,50 4,00-6,00 0,50 0,30 0,80
2,4х12 12,00 2,50 2,40 4,3-5,0 0,80 0,30 27,00 14,50 6,00-9,00 0,50 0,30 0,90
3,2×6 5,80-6,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 9,00 1,90-2,90 1,00 0,67 0,98
3,2×8 7,80-8,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 11,00 2,90-4,90 1,00 0,67 1,00
3,2×10 9,80-10,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 13,00 4,90-6,90 1,00 0,67 1,05
3,2×12 11,80-12,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 15,00 6,90-8,90 1,00 0,67 1,10
3,2х14 13,80-14,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 17,00 8,90-10,90 1,00 0,67 1,13
3,2х15 15,00 3,30 3,20 5,90-6,25 1,20 0,40 27,00 18,00 8,90-10,90 1,00 0,67 1,20
3,2х16 15,80-16,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 19,00 10,90-12,90 1,00 0,67 1,15
3,2х18 17,80-18,60 3,30 3,20 5,90-6,25 1,20 0,40 27,00 21,00 12,90-14,90 1,00 0,67 1,25
3,2х21 21,00 3,30 3,20 5,90-6,25 1,20 0,40 27,00 22,00 14,90-16,90 1,00 0,67 1,70
3,2х25 25,00 3,30 3,20 5,90-6,25 1,20 0,40 27,00 23,00 16,90-18,90 1,00 0,67 1,95
4,0×6 5,80-6,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 9,50 1,00-2,10 1,50 1,00 1,55
4,0×8 7,80-8,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 11,50 2,10-4,10 1,50 1,00 1,60
4,0×10 9,80-10,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 13,50 4,10-6,10 1,50 1,00 1,70
4,0×12 11,80-12,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 15,50 6,10-8,10 1,50 1,00 1,80
4,0×14 13,80-14,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 17,50 8,10-10,10 1,50 1,00 1,90
4,0×16 15,80-16,60 4,10 4,00 7,60-7,85 1,40 0,50 27,00 19,50 10,10-14,10 1,50 1,00 2,00
4,0х18 17,80-18,20 4,10 4,00 7,60-7,85 1,40 0,50 27,00 21,50 12,10-14,10 1,50 1,00 2,10
4,0х21 21,00 4,10 4,00 7,60-7,85 1,40 0,50 27,00 22,50 14,10-16,10 1,50 1,00 2,48
4,0х25 25,00 4,10 4,00 7,60-7,85 1,40 0,50 27,00 23,50 16,10-18,10 1,50 1,00 2,61
4,8х6 5,80-6,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 10,00 0,50-1,30 2,20 1,40 2,45
4,8×8 7,80-8,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 12,00 1,30-3,30 2,20 1,40 2,50
4,8×10 9,80-10,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 14,00 3,30-5,30 2,20 1,40 2,55
4,8×12 11,80-12,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 16,00 5,30-7,30 2,20 1,40 2,70
4,8×14 13,80-14,60 4,90 4,80 9,20-9,45 1,70 0,60 27,00 18,00 7,30-9,30 2,20 1,40 2,80
4,8×16 15,80-16,20 4,90 4,80 9,20-9,45 1,70 0,60 27,00 19,00 10,30-11,30 2,20 1,40 3,00
4,8×18 17,80-18,20 4,90 4,80 9,20-9,45 1,70 0,60 27,00 22,00 11,30-13,30 2,20 1,40 3,10
4,8×20 20,00 4,90 4,80 9,20-9,45 1,70 0,60 27,00 25,00 13,30-14,30 2,20 1,40 4,00
4,8×21/22 20,80-21,20 4,90 4,80 9,20-9,45 1,70 0,60 27,00 25,00 14,30-15,30 2,20 1,40 4,50
4,8х 24/25 24,80-25,70 4,90 4,80 9,20-9,45 1,70 0,60 27,00 30,00 18,30-19,30 2,20 1,40 5,00
4,8х27 27,00 4,90 4,80 9,20-9,45 1,70 0,60 27,00 30,00 19,30-20,30 2,20 1,40 4,00
4,8х30 30,00 4,90 4,80 9,20-9,45 1,70 0,60 27,00 33,00 20,30-21,30 2,20 1,40 4,72
4,8х32 32,00 4,90 4,80 9,20-9,45 1,70 0,60 27,00 35,00 21,30-22,30 2,20 1,40 5,00
4,8х35 35,00 4,90 4,80 9,20-9,45 1,70 0,60 27,00 38,00 22,30-23,30 2,20 1,40 5,00
6,4х10 10,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 14,50 4,00-6,00 2,50 2,00 4,14
6,4х12 12,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 16,50 6,00-8,00 2,50 2,00 5,80
6,4х14 14,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 18,50 8,00-10,00 2,50 2,00 6,00
6,4х16 16,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 19,50 10,00-11,00 2,50 2,00 6,60
6,4х18 18,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 22,50 11,00-13,00 2,50 2,00 7,00
6,4х21 21,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 25,50 14,00-18,00 2,50 2,00 8,00
6,4 х24/25 25,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 30,50 15,00-20,00 2,50 2,00 8,10
6,4х28 28,00 6,50-6,70 6,40 11,5-13,0 2,20 0,70 27,00 31,50 20,00-23,00 2,50 2,00 8,90

Применение: Применяется для неразъёмного соединения листового металла, и крепления различных деталей к металлическим конструкциям методом сквозного монтажа. Состоит из распорной втулки и стержня с увеличенным шарообразным концом. При монтаже происходит движение стержня внутрь втулки, вызывая ее смятие. Монтаж производится с помощью специального инструмента, пневматического или механического заклепочника, при этом, доступ необходим с одной стороны. Используется преимущественно в быту и строительстве.

Заклепки для заклепочника: виды, размеры, применение

Что такое заклепка

Крепление листов металла или другого материала при помощи заклепок — самый древний и самый популярный способ соединения отдельных частей в целую конструкцию. Заклепка, подобранная с учетом специфики веса и материала, лучше выдерживает нагрузку и служит дольше, чем сварное соединение. Особенно это заметно при вибрациях или переменном давлении. Разберемся вместе какие бывают заклепки и как с ними работать.
Основной характеристикой метиза является размер и толщина стержня. Диаметр может быть от 1 до 36 мм при длине от 2 до 180 мм. Важно понимать, что эти параметры влияют на то, получится у вас «долгожитель» или хлипкая развалина. Сталь толщиной в 10 мм может оказаться прочнее медных заклепок более 20 мм в диаметре.
Какие бывают виды заклепок? На первый взгляд классификация заклепок огромна, и обывателю проще простого запутаться в ней. Но это фикция. Немного информации — и вы почувствуете себя мастером в этом деле!

Классификация заклепок

Итак, виды заклепок бывают следующие:

  • Обычная заклепка (забивная). Она используется в большинстве строительных работ. Определить эту заклепку очень легко по форме в виде гриба, которая у специалистов называется системой с замыкающей головкой. Обладает достойной прочностью и длительным сроком службы практически при любых нагрузках.
  • Вытяжная заклепка. Если доступ к поверхности вашего рабочего материала только с одной стороны, то вытяжная заклепка — ваш спаситель. Какие бывают вытяжные заклепки, поговорим позже.
  • Резьбовая заклепка. Популярна, так как обеспечивает разборное резьбовое соединение.
  • Заклепки по хрупким, мягким и рыхлым материалам. Они бесконечно разнообразны, и в каждой сфере используются свои типы. Для определения нужного вам метиза лучше всего отталкиваться от конструкции. При изготовлении мебели, например, используют лепестковые заклепки из алюминия.

Перед покупкой

Применение заклепок всегда обусловлено тремя важными нюансами. Во-первых, первостепенную роль играет прочность соединения. Во-вторых, проверьте, какое у вас оборудование и какие комплектующие к нему подойдут. И в-третьих, разберитесь с экономической целесообразностью работы и планируемых покупок.
При любой деятельности, какие бы материалы вы не крепили и какими бы соединителями не пользовались, всегда важно помнить, что любой заклепочный материал обладает своей вязкостью и пластичностью, на основе которых и строится сам алгоритм действия такого соединения. Заклепки ВСЕГДА изготавливают из меди, малоуглеродистой стали или алюминиевых легкодеформируемых сплавов. Внимательно изучайте типы заклепок при планировании работ.

Резьбовые заклепки

Перейдем к резьбовым заклепкам. Работа с ними – самый универсальный способ соединения составляющих элементов конструкции. Виды резьбовых заклепок разнообразны, но суть едина.
Алгоритм прост и гениален: заклепка накручивается на «дорн» заклёпочника вставляется в отверстие, фиксирует соединяемые материалы. При этом заклепка деформируется, образуя надежное соединение, прочно удерживающее отдельные части при вибрации и движении.
Самый главный плюс — это низкая вероятность повредить при клепании соединяемые части, которые практически не испытывает нагрузки, не царапается и не сминается. Потому резьбовые заклепки применяют в бытовой технике, облицовке автомобилей и отделке помещений. Такие комплектующие изготавливают из алюминия, стали, нержавеющей стали. Типы резьбовых заклепок, их особенности и состав всегда указаны на упаковке.

Вытяжные заклепки

Другой известный вид заклепок — вытяжные. Они дешевле резьбовых, справиться с ними проще и быстрее, потому они при деле там, где необходимо закрепить лист металла сотнями или даже тысячами заклепок. Виды вытяжных заклепок различаются, в основном, моделью буртика. Так называют края «шляпки», расположенной на теле заклепки.
Разные типы вытяжных заклепок изготавливаются обычно из стали, нержавеющей стали, алюминия, меди. В отличие от предыдущего типа гильза деформируется, благодаря стержню, который запрессовывается в гильзу, образуя жесткое соединение. Основной плюс этих комплектующих – высокая скорость и простота работы с ними.

Обычные заклепки

Классическая заклепка — это самый распространенный метиз для клепки листов металла, известный с самых древних времен. В нашей стране забивные заклепки зафиксированы требованиями ГОСТа еще в советские годы. Имеют широкое распространение в строительстве и вообще во всех сферах, связанных с наличием высоких нагрузок на металлические конструкции, так как такими заклепками можно соединять листы толще 30 мм. Однако установка этих метизов возможна только с учетом наличия опоры со стороны, обратной плоскости соединения, так как это компенсирует ударную нагрузку во время закрепления заклепки.

Алгоритм действий выглядит следующим образом:

  • Происходит наметка будущих соединений.
  • Листовой материал фиксируется струбцинами или иными способами. Иногда имеет место сварка. Высверливаются сначала крайние точки. Заклепки вставляются так, чтобы головка находилась с обратной стороны поверхности, которую соединяют.
  • Собственно, сам процесс расклепывания с помощью молотка или специального ударника, при котором хвостовик расплющивается во вторую головку.

В процессе обязательно сверяйтесь с ГОСТом, так как слишком тонкое тело заклепки может не полностью заполнить отверстие, что может привести к обрыву соединений при перерезывающей боковой нагрузке. Слишком длинный хвостовик также может навредить конструкции, так как металл будет подвергаться неправильной деформации.
Существуют марки заклепок, которых обязательно надо прогреть до высокой температуры для увеличения пластичности. Также многие заклепки обрабатываются специальными составами, предотвращающими электромеханическую коррозию. Внимательно изучите упаковку перед приобретением.

Чем работают с вытяжными и резьбовыми заклепками

В домашних условиях для заклепок вам понадобится обычный ручной заклёпочник — инструмент, специально разработанный для соединения листовых материалов. Для конвейерного производства придется уже рассмотреть электрический, пневматический или гидро-пневматический инструмент.

Что представляют собой вытяжные заклепки для металла: все размеры

Приспособление для заклепокВ наши дни для фиксации двух и более склепываемых элементов принято использовать вытяжные заклепки, которые быстро заменили традиционные клепки для металла за счёт простоты монтажа и отличных эксплуатационных свойств. Сегодня эти приспособления широко применяются в строительстве, судостроении и судоремонте, машиностроении, при обустройстве средств безопасности, в текстильной промышленности и многих других сферах человеческой деятельности. Решение позволяет добиться максимально прочного соединения, однако если задача заключается в креплении сверхпрочных деталей, то здесь принято использовать резьбовые изделия.

Из каких материалов изготавливают заклепки

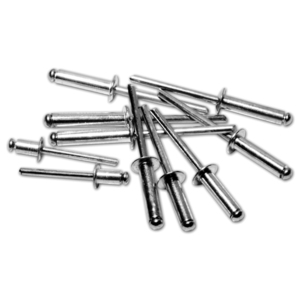

Вытяжные заклепкиДля изготовления вытяжных заклепок применяются самые различные материалы. Эта особенность существенно расширяет области их применения, позволяя использовать изделие практически на всех видах работ. К тому же, саму заклепку можно окрашивать в любые цвета, что необходимо для легкой промышленности (текстильной), где особый акцент ставится на цвет фиксирующего элемента.

При выборе материалов для производства заклепок учитывается материал скрепляемой детали, а также особенности окружающей среды, где будет эксплуатироваться скрепленная конструкция. В большинстве случаев для таких целей используются следующие материалы:

  1. Алюминий. Поддерживается применение чистого металла и его разновидностей: анодированного или лакированного.
  2. Оцинкованная сталь. Характеризуется повышенной прочностью и многими другими достоинствами.
  3. Нержавеющие стали. А2 обладает максимальной устойчивостью к ржавлению, а А4 покрыта надёжным антикоррозийным слоем и способна переносить кислотную среду. Чаще всего её используют в химической промышленности. Также популярностью пользуются импортные аналоги, такие как DIN 7337. Нержавейку считают самым популярным и распространённым материалом с отличными эксплуатационными свойствами и повышенной прочностью.
  4. Медь.
  5. Медно-никелевый сплав (монель). Он состоит из 70 процентов никеля, и 30 процентов меди.
  6. Поламид. Не может похвастаться слишком высокой прочностью, поэтому чаще всего используется при выпуске элементов одежды и текстильной продукции.

Независимо от материалов, которые применяются для производства заклепок, они проходят специальную сертификацию, а также подтверждаются стандартом ГОСТ.

Особенности выбора вытяжных заклепок

Особенности выбораЕсли перед вами встал вопрос выбора материала для изготовления крепежных элементов, необходимо ответственно отнестись к подбору материалов метизов со скрепляемыми деталями, что связано с высоким риском разрушения крепления. В большинстве случаев это происходит из-за появления гальванической пары метиз — деталь. Если влажность окружающей среды достаточно большая, что может объясняться намоканием, гальваническая пара становится проводником электрического тока, что и способствует разрушению крепления.

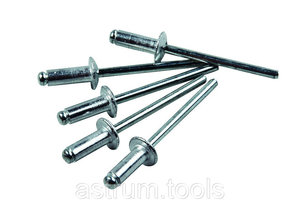

Слепые заклепкиДля примера, контакт алюминия со сталью приводит к очень быстрому окислению, а также разрушению алюминия. По этой причине, для крепления стальных деталей принято использовать заклепки из нержавейки отечественного или зарубежного производства. Стальные заклепки пользуются большой популярностью за счёт своих прочностных свойств. А вот сталь оцинкованные решения не слишком популярные. Связано это с тем, что цинковое покрытие не может похвастаться большим сроком службы, поэтому оно очень быстро истирается. Проблема по-особому прогрессирует при использовании подвижных элементов.

Универсальным метизом считается крепежный элемент из медного сплава. Единственным «врагом» меди является алюминий, в то время, как остальные металлические заготовки практически не конфликтуют с металлом.

Из недостатков таких решений:

  1. Высокая стоимость.
  2. Появление некрасивого цвета после запуска процесса окисления (через определенный промежуток времени появляется зеленый налёт, который представляет собой остатки окислившейся меди). Правда подобные образования никак не влияют на прочность изделия.

Размеры вытяжной заклепкиСамое универсальное крепежное соединение — поламид. Подобная заклепка надёжно защищает практически всё, что можно себе представить, правда особая прочность для неё не свойственна.

Если вам необходимо заказать заклепки, обязательно обратите внимание на материал, из которого выполнена конкретная модель.

В чём заключаются конструктивные особенности заклепок вытяжных

Таблица размеровАлюминиевые (все размеры доступны практически на любом сайте соответствующего магазина) заклепки всегда пользовались особым спросом. Правда за счёт небольшой прочности их не рекомендуется использовать для крепления тяжелых конструкций и тех изделий, которые постоянно находятся под большими нагрузками или агрессивными воздействиями окружающей среды.

Не секрет, что базовыми элементами вытяжных метизов является тело и стержень. В качестве тела применяется корпус, втулка или цилиндр. Именно эта часть выполняет роль главного крепежного элемента, который осуществляет несущую функцию. Тело включает в себя головку-«бортик», а также пустотелый цилиндр. Герметичные метизы обладают наглухо запаянным концом.

Исходя из типа головки, выделяют метизы с:

  1. Высоким бортиком.
  2. Широким бортиком.
  3. Потайным бортиком.

Особенности работыШирокий и высокий варианты обеспечивают максимально прочное клепанное крепление. Подобные фиксирующие элементы заметны со стороны и способны формировать характерные «выпуклости» на поверхности заготовки. Что касается потайного бортика, то он может обеспечивать практически гладкую поверхность в месте крепления, правда надёжность существенно ухудшена. Толщина потайного бортика составляет около 1 миллиметра, а основная массивная часть головки зафиксирована в крепежном отверстии.

Толщина и длина цилиндра заклепки бывает разной. Именно наружный диаметр цилиндра определяет диаметр метизов в названии заказа. Размеры цилиндра отыгрывают очень большую роль среди всех других размеров. Именно на них следует обращать особое внимание при покупке данных крепежных элементов.

Основное предназначение крепления заключаются в обеспечении подвижного или неподвижного соединения нескольких деталей или элементов.

В большинстве случаев размеры цилиндра обозначаются двумя числами с разделительным знаком «Х», где первый показатель определяет наружный диаметр, а второй — длину.

Стержень — важный конструктивный узел

Следующий, очень важный конструктивный элемент вытяжной заклепки — это стержень. Он выполняет роль расклепки и может быть изготовлен из прочной стали, которая гораздо прочнее тела. Конец стержня обладает специальной головкой, выполняющей роль расклепки вставляемого конца. При выполнении монтажных работ стержень вытягивают с помощью специального пневмозаклепочника, а если креплений слишком много, можно обойтись и обычными пассатижами. Правда последний случай подразумевает применение определенной физической силы.

Основное преимущество конструкции вытяжных заклепок представлено возможностью одностороннего монтажа, когда достаточно доступа к креплению только с одной стороны.

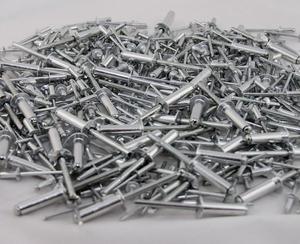

Более прочное решение (резьбовое) имеет характерную резьбу внутри цилиндра. Всегда такие нужные заклепкиВ классической вытяжной заклепке такая резьба отсутствует.

Цилиндр с резьбой также располагает вкрученным стержнем, который не вытаскивается с силой, а аккуратно выкручивается. Чтобы усилить соединение, внутрь помещается надёжный винт или болт. В результате удаётся создать своеобразную «закрытую» крепежную деталь, которую нередко называют глухой.

После определения подходящих размеров и материалов, а также выбора подходящей разновидности бортика, можно приступать к поиску конкретного типа самой заклепки.

Какие заклепки доступны на рынке

В зависимости от требуемых характеристик, которые должны присутствовать в крепежном элементе, выбирается тип крепежа. В настоящее время в продаже предлагается несколько видов метизов:

  1. Комбинированные. Способны обеспечивать надёжные неразъемные соединения конструкций из твердых сплавов или материалов с повышенной прочностью. Кроме этого их применяют и для крепления тонколистовых материалов. Сегодня комбинированные заклепки являются очень востребованной разновидностью крепежных элементов, поэтому их часто используют для проведения всевозможных монтажных работ. Изделие обеспечивает максимально прочное крепление, которое беспроблемно справляется даже с самыми интенсивными нагрузками.
  2. Герметичные заклепки. Подобное решение представляет собой узкоспециализированный вариант крепежа, который по-особому востребованный для судостроительной отрасли. Конструктивная особенность подобного крепежа представлена запаянным концом со стержнем. Чаще всего подобные метизы изготовляют из меди, правда, для обустройства гражданских судов и лодок можно обойтись и алюминиевыми заклепками. Что касается креплений на промпроизводствах, то там актуальными остаются модели из нержавеющей стали.
  3. Многозажимные. Такие изделия отличаются от всех предыдущих, наличием нескольких расклепочных участков. Они могут использоваться для крепления трёх и больше элементов конструкции для подвижного соединения. Между каждыми двумя элементами находится расклепанный участок. Их монтируют с помощью специального прибора (в большинстве случаев с помощью пистолета для вытяжных заклепок).
  4. Кроме этого в продаже есть и усиленные модели метизов. По сути, это та же вытяжная заклепка, правда её цилиндр изготовлен из более толстого материала. В его качестве принято использовать прочный алюминий.

Сегодня есть и множество других разновидностей крепежа, которые могут отличаться и длиной, и формой стержня, однако останавливаться на них нету смысла, так как вышеперечисленные решения вполне универсальные, и вполне подходят для большинства целей.

Особенности установки заклепок

После приобретения заклепки у многих людей возникает вопрос: «Как правильно провести монтаж этого крепежного элемента?» К счастью, конструкция изделия остаётся очень простой и понятной, поэтому на этапе установки любые трудности и непонятные моменты практически отсутствуют.

Важно лишь обзавестись специальным заклепочным инструментом, который существенно снизит затраты по времени и упростит предстоящую задачу. В наши дни подобные инструменты доступны в любом гипермаркете строительных материалов, поэтому их покупка не станет чем-то очень сложным. К тому же в продаже предлагаются и механические заклепочники, и пневмозаклепочники. Также можно воспользоваться электрической моделью. Если возможность купить инструмент отсутствует, можно остановиться на обычных пассатижах.

Сам процесс монтажа осуществляется следующим путем. С помощью дрели требуется просверлить отверстие в точке крепления с диаметром на 0,1 миллиметров меньше диаметра крепежного соединения. Глубина отверстия сопоставима с длиной цилиндра, минус длина расклепочного участка. В отверстие стержнем к себе фиксируют крепежный элемент, а затем с помощью заклепочного инструмента происходит вытягивание стержня. В конечном итоге происходит надёжная фиксация всех элементов.

Подводя итоги

Заклепки вытяжного типа — это действительно очень полезный, надёжный и качественный соединительный элемент, с помощью которого можно проводить множество монтажных работ, добиваясь максимально прочного и хорошего соединения всевозможных конструкций. Современные заклепки соответствуют всем требованиям и стандартам, поэтому они предотвращают деформацию изделия даже при самых интенсивных воздействиях. При выборе подобного решения важно правильно расставлять приоритеты и отдавать предпочтение лишь проверенной продукции. Это позволит совершить разумную покупку и не допустить ошибки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
