Китайский «Ambilight» (ну почти! 🙂 -подсветка для ТВ

На вид ерунда полная, покупал от скуки-просто на «посмотреть» 🙂

Рассматривал устройство в качестве варианта подсветки, для ночного просмотра ТВ (эдакий ночник).

Не рекомендуется пользоваться телевизором в полной темноте-немного изучал эту тему в конце 90х (использовал в дипломе исследования по эргономике мониторов и т.п), хотя время идет и мнения разнятся, но все таки…

Покупка, на самом деле, получилась (для меня) несколько грустная, так как в процессе написания этого обзора «угробил» свой ТВ.
Сразу оговорюсь — купленная подсветка к этому имела весьма косвенное отношение, скорее всего просто совпадение, но «осадок остался», до сих пор размышляю… на хрена меня туда понесло…
Однако… не будем о грустном — давайте посмотрим чего нам прислали китайцы :)))

В магазине заявлено:

Nonwaterproof RGB 5050SMD, светодиодная лента с USB ИК контроллером, для изменения цвета освещения заднего плана ТВ
Высокая мощность: 30 светодиодов на метр, IP20
Особенности: Гибкая, с клейкой подложкой для легкой установки
Угол обзора: 120 °
Варианты:
2 м = 0,6 м + 0,4 м + 0,6 м + 0,4 м для 45-55 дюймов ТВ
3 м = 1 м + 0,5 м + 1 м + 0,5 м для 60-75 дюймов ТВ

Вот нравятся мне китайцы своей «непосредственностью» ;), даже в описании товара идут подряд(!) две картинки товара, отличающиеся между собой принципом работы кардинально!
пульт и его функции…

и сразу за ней другая :)))
-на первом пульте, справа внизу, имеется кнопка «Musiс» (синхронизация с музыкальным сопровождением).

Как вероятно Вы догадались, первый вариант гораздо ближе именно к Ambilight 😉
Ну не к тому Филипсовскому, а к своему, китайскому… — задумка так себе, но «как-то» могло бы работать, если бы ее прислали.


Идея состоит в подсветке, изменяющейся в такт звуковому сопровождению.
Внешне может выглядеть так (взято из описания этого же лота)

«-Применение: грузовик, грузовик, Motorhome, лодка, украшение автомобиля
Архитектурно-декоративное освещение
-Освещение арки, навеса и моста
-Освещение дорожки аудитории
Приступила вечерние приступила»
и далее, в описании, идут красивые картинки применения в интерьерах… хотя в названии лота явно указана подсветка для ТВ! 😉

Реальность…

Мне китайцы прислали иной вариант (он тоже присутствует в описании) — по сути это несколько кусков светодиодной ленты, соединенных гибкими перемычками. Из особенностей: питание осуществляется по стандартному шнурку USB (тип А).

Им бы слоган вывесить:

Выбери что тебе больше нравится… — а мы пришлем то, что окажется «под рукой» :).
судя по фото в отзывах, отправляют разные варианты…

Присланный мне комплект «цветомузыки»…


Пульт, кстати, еще немного другая разновидность 🙂 Зацените название —МОНСТР!!!, а то! 😉


Адаптер, для питания ленты и пара соединителей (зачем два так и не понял, наверное «бонус» 🙂



Корпус выполнен в стиле «минимализма» — плата в термоусадке, из под которой выглядывает ИК приемник

Все «хвосты» тоже засунули в термоусадку, даже ленту слегка коробит

Лента на клейкой основе — вроде нет ничего не обычного

Соединения кусков ленты назвать гибким можно лишь с некоторой «натяжкой» — провода относительно жесткие, не «запоминающие» форму (к тому же еще и разноцветные- вероятно для украшения задней стенки ТВ)

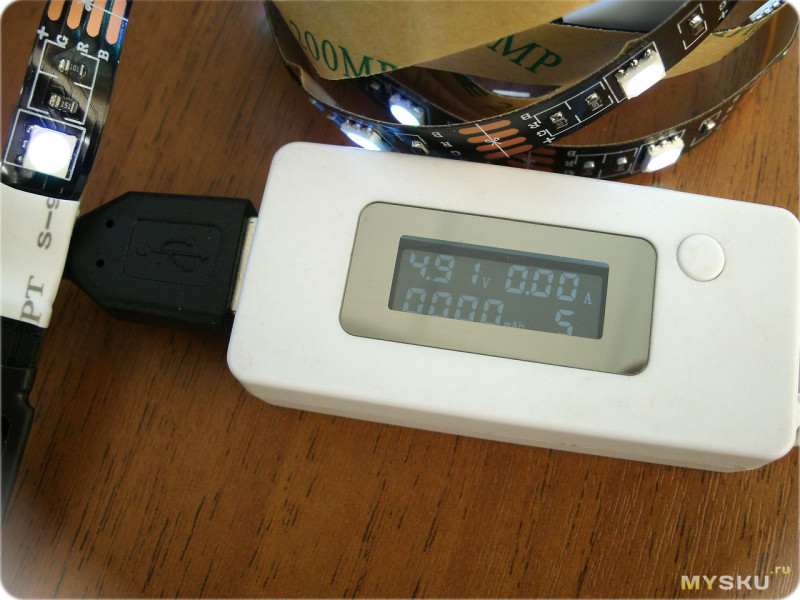

Минимальная яркость свечения

При такой яркости потребляемый ток «минимален»

Хотя, изредка, «проскальзывают» небольшие кратковременные увеличения тока (импульсами)

Зато на максимальной яркости, Вашему USB телевизора может и «поплохеть»…

Конкретно у меня, на максимальной яркости, начинает порт отключаться и вся «гирлянда» время от времени помигивает… хотя и включена в порт подписанный «HDD», т.е. заведомо относительно энергоемкий.

Ну а использовать внешний блок питания как-то не по фэншую, вся изюминка в том, что включается и выключается подсветка одновременно с ТВ.

По длине — я заказывал 2метровый вариант, на 32 дюймовом особых излишков не осталось.
Общая длина (с соединителями, но без учета кабеля питания) чуть более 2 метров, см на 15 примерно.

Использую в основном статическую подсветку белого цвета (хотя пожалуй она слегка голубая), на половине яркости.

Хотя, конечно, можно выбрать и какой-либо иной оттенок…


В динамических режимах изменения цвета, или тем более яркости, смысла не вижу. Как подсветка… затрудняюсь оценить однозначно, но хуже не стало 🙂

Использую несколько месяцев, нравится один нюанс работы устройства — после выключения телевизора устройство остается включенным еще несколько секунд- очень удобно пульт на полку убирать(подсветка при этом довольно неплохо освещает комнату).

По-поводу убитого тв, если кому любопытно…

Похоже драйвер пробило (пошли серые полосы по всему экрану).

Совпало с подключением подсветки в USB, сначала думал помеху адаптер дает- отключил… увы не помогло.
Через USB порт «попасть» на драйверы матрицы и t-con практически нереально, поэтому считаю, что «просто не повезло» 🙁 (и «китайцы», со своей подсветкой, тут не причем 🙂
Ремонту, как таковому, вроде не подлежит — как вариант найти/отключить пробитый драйвер на разъеме, временное решение проблемы, менять матрицу нецелесообразно (тв уже далеко не новый).
UPD Телевизор «отремонтирован» — подробности в обзоре. Получилось так, что обзор с ремонтом опубликовал раньше, чем этот 🙂
В целом, как и предполагалось, купленное устройство порядочная «залипуха», хотя некоторую пользу (как минимум для здоровья глаз) оно все же может принести. Ну и кроме того, с ним комфортнее коммутировать разъемы на задней стенке и подключать флэшку 🙂

Главный недостаток (кроме относительной бесполезности всего устройства и разноцветных проводов)- на максимальной яркости, устройство потребляет чрезмерно большой ток, который может превышать спецификацию для USB 3.0, не говоря о более низких.

Как к этому «отнесется» Ваш ТВ- большой вопрос!

Всем удачи и хорошего настроения!

пошаговая инструкция, советы и рекомендации

Ambilight («Эмбилайт») — это мир цвета. Подсветка может выполнена тем же оттенком, что и на экране, или иметь статический белый, красный, синий или зеленый цвет. Независимо от того, какая настройка будет выбрана, просмотр такого телевизора будет грандиозным. Ambilight отлично подходит для начала вечеринки и может не только следить за происходящим на экране, но и реагировать на музыку.

Он автоматически и интеллектуально регулирует интенсивность и отображаемые цвета в зависимости от темпа, интенсивности и громкости музыки. Несмотря на то что система идет в комплекте с современными телевизорами, можно выполнить Ambilight t своими руками. Основным преимуществом создания собственного решения для домашней подсветки DIY является то, что можно добавить гораздо больше светодиодов за небольшую цену, что позволяет использовать 100-200 элементов или даже больше.

Световое шоу для Apple TV

Световое шоу для Apple TV

Окружающее освещение для телевизора — дизайнерское улучшение просмотра любого фильма. И если экран не поддерживает эту функцию, можно легко выполнить ее самостоятельно.

Аппаратные средства для выполнения Ambilight своими руками:

  1. Raspberry Pi 3 модель B.
  2. Зарядное устройство с разъемом USB или блок питания.
  3. Micro USB.
  4. Три кабеля HDMI.
  5. SD-карта для Raspberry Pi.
  6. Светодиодная лента.
  7. HDMI разветвитель AC/DC.
  8. Программное обеспечение.

Прежде чем начать, загружают последнюю версию операционной системы Raspbian и устанавливают ее на SD-карту. Можно скачать программу на сайте производителя, там же найти руководство по установке.

Алгоритм устройства Ambilight t своими руками

Алгоритм реализации Ambilight своими руками:

  1. Подключают аудиоустройство. На этом этапе присоединяют мультимедийное устройство HDMI, например Apple TV, к разветвителю HDMI, а затем к телевизору. Начинают с подключения одного из кабелей HDMI от выхода мультимедийного устройства к входу разветвителя. Затем подключают второй кабель HDMI от выхода первого разветвителя к нужному порту на телевизоре.
  2. Со второго выхода сплиттера подключают третий и последний кабель HDMI к входному порту преобразователя HDMI/AV. Когда это будет сделано, подключают кабель RCA к желтому видеовыходу на сплиттере и к видеовходу на плате захвата.
  3. Далее продолжают выполнять подсветку Ambilight своими руками. Подключают светодиодную ленту к электросети и Raspberry Pi. Присоединяют положительный (5 В) и отрицательный (заземляющий) полюс к источнику питания 5 В и включают его. Проверяют правильность полярности. Как это сделать? Первый индикатор на полосе должен загореться синим цветом.
  4. Чтобы сделать Ambilight своими руками, подключают источника света к контактам Raspberry Pi GPIO, соединив следующие контакты: 9 (GND), 21 (DATA) и 23 (Clock). Цвета могут варьироваться в зависимости от светодиодной ленты. Лучший способ подключения полосы — это использование соединительных кабелей, но, в принципе, можно использовать все, что создает прочное электрическое соединение, — пайку и разъемы.
  5. Программное обеспечение, используемое для создания эффекта Ambilight, — это Hyperion — бесплатное ПО с открытым исходным кодом. Он довольно прост в настройке и даже поставляется с приложением Java для облегчения установки.
  6. Когда программа откроется, переходят непосредственно на вкладку SSH и подключают Raspberry.
  7. Перед тем как сделать Ambilight для телевизора своими руками, вводят правильный IP-адрес, имя пользователя и пароль, затем подключаются к Raspberry Pi.
  8. После входа в систему нажимают «показать трафик», чтобы увидеть полный журнал происходящего. Затем нажимают Inst./Upd. Hyperion для установки ПО и необходимых компонентов на Pi. Если процесс прошел успешно, то появятся цвета на светодиодной полосе при запуске Hyperion.
  9. Подробное пошаговое руководство по настройке ПО можно найти на сайте разработчика.
  10. Создают каркас для Ambilight, например несколько алюминиевых L-образных профилей, и обрезают их по размеру для телевизора. Просверливают отверстия в нужных местах и обрабатывают углы для прочности и эстетичности.
  11. Завершают выполнение подсветки Ambilight своими руками, прикрепив раму к задней части панели и убирая провода.

Программное обеспечение Amblone

Amblone, безусловно, — не первая система, которая создает эффект Ambilight. В сети предлагаются и другие решения, которые более или менее реализуют тот же эффект, что и Amblone. Некоторые из них являются законченными коммерческими продуктами, некоторые — проектами DIY, такими как Amblone.

Для того чтобы выполнить своими руками Ambilight для телевизора, потребуется следующее:

  1. ПО Amblone.
  2. Микроконтроллер, например, Arduino Mega.
  3. Кабель USB.
  4. Светодиодные полосы RGB, которыми можно управлять вручную. Предварительно нужно убедиться, что полоса не окрашивает светодиоды автоматически.
  5. Адаптер 12 В.
  6. Электрические провода.
  7. Двухсторонняя лента или другое оборудование для крепления светодиодных лент.

Микроконтроллеры Arduino идеально подходят для новичков, потому что они доступны по цене, просты в программировании и предлагают множество опций для различных устройств ввода и вывода. Наиболее часто они применяются радиолюбителями при выполнении монтажа Ambilight-подсветки телевизора своими руками. Amblone для ПК в настоящее время поддерживает до 4-х каналов, поэтому Arduino Mega — очень хороший выбор, поскольку имеет 14 ШИМ.

Пайка и сборка схемы освещения

Пайка и сборка схемы освещения

Arduino Mega имеет несколько выходов с широтно-импульсной модуляцией (ШИМ). Для каждой светодиодной ленты нужно подключить красный, зеленый и синий провод к одному из этих выходов. Для того чтобы выполнить Ambilight для телевизора своими руками, используют контакты 2-4, где контакт 2 красный, контакт 3 зеленый, а контакт 4 — синий. Во второй линии используются контакты с 5 по 7, где контакт 5 красный, 6 — зеленый, 7 — синий и далее аналогично.

Arduino не может самостоятельно подавать напряжение на светодиодные линии. По этой причине нужен дополнительный источник питания. Будет достаточно адаптера 12 В, 1 А. Также понадобится резистор и транзистор для красного, зеленого и синего провода. Для установки потребуется три резистора 2200 Ом и три NPN-транзистора, которые смогут переключать 200 мА при 12 В для каждого канала.

Для того чтобы выполнить своими руками Ambilight ws2812b, подключают выход Arduino к резистору, а резистор — к базе транзистора. Подключают излучатель к заземлению Arduino, а коллектор — к соответствующему цвету светодиодной ленты для всех проводов RGB. Подключают общий положительный индикатор светодиодных полос к положительному значению адаптера 12 В, а отрицательный положительный элемент адаптера 12 В — к заземлению Arduino.

Выполнение схемы оформляют на небольшом фрагменте платы с обозначениями контактов, чтобы иметь возможность при необходимости отсоединить неисправные детали. Можно использовать старый корпус сетевого модема для размещения Arduino и электронных компонентов. Затем применяют кабели Ethernet в качестве силовых для светодиодных лент. В результате получается очень красивый и профессионально выглядящий корпус с хорошим креплением частей и проводов.

Инструкция по подключению Arduino

Для того чтобы выполнить своими руками Ambilight Arduino для телевизора, загружают соответствующее программное обеспечение. Для загрузки потребуется среда Arduino, которую можно найти на сайте разработчика, здесь же можно найти инструкцию по подключению.

Открывают файл pde в среде и выбирают правильную модель, перейдя в «Инструменты> Панель» и Arduino Mega. Также выбирают правильный порт в «Инструментах>» (последовательный). Затем нажимают кнопку «Загрузить». После загрузки кода Arduino должен автоматически запуститься и будет открываться каждый раз, когда получит питание либо через USB-кабель, либо через силовой адаптер.

Программное обеспечение при установке Ambilight-подсветки телевизора своими руками может быть выполнено на ОС Виндовс. Для этого загружают Amblone для Windows. Можно либо загрузить двоичные файлы, либо исходные коды и скомпилировать их самостоятельно. После запуска Amblone появится значок в системном трее. Нажимают правой кнопкой мыши значок и выбирают «Настроить Amblone».

Далее нужно установить важные параметры. Прежде всего выбирают монитор, с которого получают средний цвет, и указывают каналы RGB и часть экрана, которую они представляют. Например, если есть светодиодная лента RGB, расположенная в верхней части экрана телевизора, которая выбрана в качестве второго монитора, и светодиодная лента подключена к выходным контактам 2–4, нужно выбрать «Вспомогательный монитор» в разделе «Монитор источника» и часть экрана, которую полоса будет представлять в канале 1. Это, вероятно, будет «верхняя половина» или «весь экран». Полосы могут излучать нестандартный статический цвет. Для этого выбирают «статический» вариант.

Следующая важная настройка — это COM-порт. Выбирают COM-порт Arduino на ПК. Как только выбран правильный, Ambione должен автоматически начать связь с Arduino. Маленький светодиод начнет мигать, получая данные. При подключении адаптера светодиодных лент можно убедится, что они излучают нужные цвета.

Советы по настройке производительности

Как только Arduino заработал, настраивают программное обеспечение для достижения максимальной производительности. Доступны несколько вариантов.

Первый — это точность расчета цвета. Эта опция определяет, сколько пикселей будет использовано для расчета среднего цвета экрана. Если ползунок повернут вправо, алгоритм будет работать быстрее, но цвет будет определен менее точно, что может вызвать мерцание. Установка его влево даст наилучшие результаты, но это способно замедлить процесс, из-за чего светодиодные полосы будут медленнее менять цвета или мешать другим процессам, запущенным на ПК.

Второй вариант — порог темноты цвета. Эта опция устанавливает порог для пикселей, который превышает среднее значение. Она очень полезна, если видео, которое воспроизводится, не занимает весь экран, а оставляет часть монитора черным. Она частично осветляет цвета. Однако установка слишком высокого порога может вызвать некоторое мерцание.

Далее идет опция выделения цвета. Эта функция заставляет светодиоды уходить от серого и белого в сторону более привлекательного оттенка. Установка ползунка в положение «Выкл.» немного ускорит алгоритм. Если цвета, которые излучаются, вас устраивают, то следующий вариант не используют.

Если они кажутся совершенно другими, чем цвета на экране, можно попробовать установить флажок смены красных и синих значений. В некоторых системах способы обработки растровых изображений различны из-за того, что они хранятся в формате RGB вместо BGR. Установка этой опции исправит это, и правильные цвета будут отправлены в Arduino.

Далее идет калибровка. На большинстве светодиодных лент RGB и других источниках света красный, зеленый и синий свет не имеют одинаковой интенсивности света при одинаковых токах. Из-за этого смешанные цвета не будут отображаться правильно и станут, например, немного голубыми. Если это так, придется сдвинуть ползунок этого цвета обратно, чтобы уменьшить его доминирование.

Также нужно будет выполнить такую калибровку, если стена, на которую проецирует свет, не полностью белая. В любом случае хороший способ калибровки Ambione — это выбрать белый статический цвет для всех каналов (255, 255, 255) и перемещать ползунки до тех пор, пока белый свет не будет проецироваться на стену.

Также есть слайдер яркости. С помощью этого ползунка можно уменьшить всю интенсивность освещения установки Amblone. Последнее, что можно изменить, — это некоторые настройки производительности, например, приоритет процесса. Если возникли проблемы с запуском Amblone рядом с медиаплеером или видеоигрой, пробуют изменить этот параметр.

Технологии lack lzh

Шикарную светодиодную подсветку Ambilight Arduino своими руками можно выполнить, используя ПО и Processing для любого плазменного устройства. Такая система Ambilight дешевая, простая в модификации, не имеет сквозного устройства и подходит для телевизоров или мониторов разных размеров. Она обеспечивает рассеянный свет вокруг плоской панели, отражая цвета, видимые на экране. Специалисты называют этот проект Ozilight. Он, безусловно, сделает любой ТВ намного интереснее. Это вариант, позволяющий выполнить своими руками Ambilight для PC.

Система работает с компьютером. Поскольку будет использоваться компьютерная программа для захвата и анализа цветов, это означает, что телевизор или монитор будет вводить данные только с ПК, а не с любого другого источника мультимедиа, такого как DVD-плеер или телевизионный канал.

Необходимое оборудование:

  1. Компьютер.
  2. Arduino Uno, Nano или Mega, также будет работать любой микроконтроллер, поддерживающий SPI.
  3. Цифровые светодиодные ленты ws2812b.
  4. Источник питания постоянного тока для светодиодов с параметрами 5 В/2A, что зависит от того, сколько ленты будет использовано.

При покупке полос RGB лучше выбрать «цифровые» полоски RGB, например WS2811 или WS2801. Некоторые дешевые ленты не могут менять цвет каждого отдельного светодиода. Также можно приобрести одиночные светодиоды и подключить их к схеме. Хотя она будет очень громоздкой из-за кабелей, поскольку на каждый светодиод выходит 4 кабеля, резисторы и другие элементы.

Arduino Uno может работать только с 4 светодиодами RGB, в большинстве случаев использует ШИМ без каких-либо других внешних устройств. При использовании светодиодных лент WS2811 Arduino сможет управлять всеми светодиодами только с одним проводным соединением, исключая Vcc и GND.

WS2801 RGB светодиодная лента обеспечивает передовые технологии с очень коротким временем отклика, поэтому пользователь не замечает видимой задержки между экраном телевизора и светом. При выполнении своими руками подсветки телевизора Ambilight, Raspberry контролирует работу светодиодов. Стоимость ленты — около 12 долларов США за метр. Для того чтобы определить, сколько метров потребуются, проверяют размеры телевизора или монитора. Например, для с 47-дюймового телевизора потребуется примерно 3 метра.

Выбор источника питания будет зависеть от длины. Для рекомендуемых светодиодов требуется 8,64 Вт на метр. Поэтому рекомендуемый источник питания 5 В, 6 А может обеспечить до 3,4 м. Для более 3,5 м рекомендуют использовать блок питания 10А, который может поддерживать до 5,7 м светодиодов.

Рекомендации по цветовому захвату экрана

Ambilight своими руками

Очень просто и эффективно сделать снимки экрана и анализировать цвета с помощью некоторых библиотек JAVA.

Преимущества обработки в качестве среды программирования:

  1. ПО кроссплатформенный может работать на Windows, Mac и Linux.
  2. Использует синтаксис C ++.
  3. Имеет то же соглашение IDE программирования, что и Arduino. Фактически, Arduino IDE была основана для IDE обработки.
  4. Поддерживает некоторые очень мощные и удобные библиотеки Java.
  5. Бесплатный.

Для качественной цветопередачи анализируют цвета по краям экрана. После захвата снижают частоту пикселей в одной конкретной области, чтобы получить средний цвет. Выполняют это одновременно в нескольких областях по краю экрана. В конечном итоге можно использовать цвет каждой области для управления светодиодами RGB. Система светодиодной маркировки в коде соответствует шаблону. Если, например, имеется 25 светодиодов, края экрана делятся на 25 маленьких прямоугольников.

Можно построить роботизированный пульт дистанционного управления DIY Camera Gimbal. Это очень легкий проект.

Первая часть программного кода.

Первая часть программного кода

Подготавливают светодиодную ленту RGB из 25 элементов. Светодиоды RGB поставляются обычно в виде полосы, но лучше, чтобы они были разделены и спаяны между собой. Для этого используют горячий клей для укрепления точек пайки.

Вторая часть программного кода выглядит следующим образом.

Вторая часть программного кода

Далее устанавливают ленту на телевизоре. Выбирают точное позиционирование диодов. Они должны быть направлен наружу под углом, таким образом они будут видны ярче спереди.

Третья часть программного кода представлена на фото.

Третья часть программного кода

Соединяют Arduino, Power для передачи данных. Используют внешний источник питания — адаптер питания 5V 2A. GND источника питания должен быть подключен к Arduino GND.

Четвертая часть программного кода — на фото.

Четвертая часть программного кода

Далее использую ПО на компьютере, прописывают все части программного кода.

Пятая часть его выглядит следующим образом.

Пятая часть программного кода

Управление светодиодной лентой

С помощью Arduino можно взаимодействовать с приложением Processing, чтобы интегрировать систему. В этом случае вполне реально выполнить Ambilight своими руками для телевизора без компьютера.

Можно использовать светодиодную ленту WS2811 RGB, она контролируется не сигналами RGB PWM, а другим протоколом, который требует только одного проводного соединения. Это довольно сложно сделать с нуля самостоятельно. К счастью, команда Adafruit разработала библиотеку для этого типа светодиодных лент — NeoPixel.

Управление светодиодной лентой

Для 25 светодиодов понадобится как минимум 75 данных, которые нужно отправлять каждый раз, когда делается снимок экрана. При отправлении добавляются постоянные значения, такие как символы О и Z. Это идентификатор для Arduino, поэтому он знает, что это начало новых данных. После их получения приложению поступит сообщение «Я готов, следующий пакет данных, пожалуйста». После чего выполняют небольшую корректировку положения светодиодов.

Лучший опыт подсветки Philips

Лучший опыт подсветки Philips

Philips Ambilight — это захватывающая система освещения, встроенная в некоторые модели телевизоров. Вокруг последнего есть светодиоды, которые в реальном времени отображают цвета экрана на стенах позади него. Этот продукт доступен не во всех странах и может быть довольно дорогим. Но, к счастью, есть его DIY версия, которую можно установить своими руками. Клон Ambilight стал возможен благодаря использованию Raspberry Pi, некоторых светодиодов и бесплатных программ.

Оборудование и материалы:

  1. Любой источник HDMI.
  2. Двухсторонний скотч для крепления частей к телевизору, 3 м.
  3. Raspberry Pi 2/3.
  4. Карта памяти Micro SD размером не менее 8 ГБ и блок питания 2,5 А.
  5. Светодиодная лента (5 м для 40-дюймового телевизора).
  6. Источник питания для светодиодов 5 В 10 А.
  7. Разветвитель HDMI.
  8. Переходник с HDMI на AV.
  9. Видео граббер.
  10. HDMI-кабеля.
  11. Паяльник.

Для начала измеряют ленты вокруг экрана, который планируется использовать. После того как будут отрезаны ленты по размеру, аккуратно спаивают полосы вместе, убедившись, что они соединены друг с другом в правильном направлении по стрелке, которая направлена вниз по боковой стороне.

При подаче питания на светодиодные полосы без программного обеспечения некоторые светодиоды могут не загореться. Это не означает, что они не работают. Нужно подождать, пока ПО не будет установлено, прежде чем делать вывод, что они неисправны.

Настраивают raspberry pi и устанавливают операционную систему OpenELEC. На этом этапе запускают приложение Hyperion на компьютер и ssh в Raspberry Pi. Настройки, которые нужно выбрать для приложения Hyperion, будут различаться в зависимости от марки телевизора. Следование чужим настройкам может не всегда давать отличные результаты на конкретном устройстве.

Есть удобное приложение для телефона Hyperion Remote, которое позволяет пользователю легко подключаться к системе и точно настраивать световые эффекты по своему вкусу, а также использовать предустановленные режимы, например, при выполнении своими руками «Эмбилайта» для телевизора «Самсунг».

Эффект фонового освещения Lightberry HD

Эффект фонового освещения Lightberry HD

Для того чтобы иметь эффект Philips Ambilight, необязательно покупать новую панель, можно его получить на любом плазменном экране. В торговой сети продаются комплекты с программами, создающие гораздо более захватывающие проекты и применимые к существующим телевизорам. Одной из самых известных является Lightberry — компания, которая расширила возможности просмотра и игр благодаря использованию цветных светодиодов аналогично системе Philips Ambilight.

Теоретически система довольно проста — используется Raspberry Pi в качестве процессора в схеме выполнения Ambilight своими руками для телевизора через HDMI. Кабель проходит от разветвителя к комплекту Lightberry HD, который анализирует внешние края изображения, выводимого на телевизор. Затем он воссоздает цвет и яркость с почти мгновенным эффектом. Огни, отображаемые по краям телевизора, создают иллюзию изображения, выходящего за края телевизора, и в целом улучшают общее восприятие картины.

Установка образа системы на Raspberry Pi при выполнении своими руками «Эмбилайта» для телевизора:

  1. Скачивают образ системы с веб-сайта Lightberry HD. Это модифицированная версия популярной системы KODI для Raspberry Pi, предназначенная для работы с Lightberry HD.
  2. Загружают программное обеспечение для установки образа системы на карту microSD. Пользователи Mac могут использовать ApplePi Baker, а пользователи Windows — Win32DiskImager, они бесплатны и в точности выполнят свою работу.
  3. Вставляют карту microSD в ПК или Mac. Это можно сделать через слот для SD-карты или через USB-устройство чтения SD-карт.
  4. Устанавливают образ системы на карту microSD.
  5. В разделе находят загруженный образ системы, щелкнув три точки в разделе IMG Recipe и «Восстановить резервную копию» для установки.
  6. Пользователям Windows необходимо запустить Win32DiskImager от имени администратора, для этого щелкнуть правой кнопкой мыши утилиту и выбрать «Запуск от имени администратора».
  7. Затем просмотреть образ системы, загруженной ранее, выбрать букву драйвера SD-карты на компьютере.
  8. Далее помощник программы поможет выполнить настройку ПО.

Ambilight также является идеальным сопровождением для игр. При переходе в игровой режим скорость, с которой могут меняться цвета, увеличивается, что лучше имитирует действие на экране. Если геймер любит шутеры от первого лица или гоночные игры, Ambilight гарантировано заставит его чувствовать себя более вовлеченными в действие, к тому же преимуществом является то, что можно выполнить Ambilight своими руками без компьютера.

Эмбилайт для телевизора своими руками

Предлагаю Вашему вниманию несложную поделку — фоновую подсветку телевизора.

Телевизор, как вы знаете, не рекомендуется смотреть в полной темноте для сохранности зрения. А при верхнем свете — не нравится мне — слишком ярко. Я при просмотре ТВ включаю торшер и вроде бы всё ничего, но хотелось организовать подсветку угла, где стоИт телевизор. И чтобы она не светила в глаза. Ну, как у одной известной фирмы — технология Ambilight.
Для этой цели приобрел светодиодную ленту теплого белого цвета с питанием от USB, т.к. не хотелось возиться с отдельным вкл-выкл этой самой подсветки. Ну а почему не взял RGB ленту — меня вполне устраивает белый моносвет и не нужен еще один пульт на диване. Ну тут уж, как говорится, кому что — выбирайте сами.
Лента пришла в пакетике, намотанная на катушку, общий вес — 45 грамм.

Заказал длину ленты — 2м. Я решил разместить ее на трех сторонах (кроме нижней) 46-ти дюймового телевизора. Думаю этого будет достаточно для нормальной подсветки.
Лента вполне ярко светит от USB разъема

Как видите лента состоит из основы с нанесенными на нее светодиодами и резисторами. С обратной стороны — двусторонний скотч.

На двух метрах разместилось 120 светодиодов.

Начал с примерки

Эти самые 120 диодов распределил так: верх — 60 штук, право и лево — по 30.

Так как загнуть ленту нормально и красиво под 90 градусов на углах ТВ ну никак не получится, я разрезал ее на эти самые 3 части. Благо места, где можно резать указаны (см. фото выше).
Наклеил ленту на выбранные и предварительно обезжиренные места. Затем с соблюдением мер предосторожности, спаял эти части

Осталось только подключить конструкцию в штатный USB порт телевизора

И — вот оно, чего и хотелось, вид сзади

А теперь — спереди

Ну и немного сверху, так, на всякий случай

Как и было задумано — подсветка включается при включении телевизора и выключается вместе с ним же. Никаких лишних телодвижений.
На всё про всё, не торопясь, ушло около часа, включая уборку рабочего места и инструмента.
Немного «погонял» самоделку — диоды практически не нагрелись, пальцем не ощутить. Есть сомнения насчет надежности комплектного скотча, не знаю как он? При необходимости, думаю несложно будет заменить на что-то покрепче (имею в виду хороший скотч).
Ну вот, как-то так. Всем удачи.

список компонентов, замеры, сборка, установка

В наши дни у каждого есть телевизор, а если быть точным то LED, LCD или плазма. Так для чего же нужна подсветка? Ответ прост — уменьшить нагрузку на глаза и добавить комнате интересный вид. Так что у эмбилайта есть как функциональное, так и эстетическое назначение.

По этим же причинам я хотел сделать ambilight подсветку для одного из моих телевизоров. В поисках подсветки я провёл кое-какие исследования и сделал выводы, исходя из которых решил сделать подсветку своими руками.

Вот мои выводы:

  1. Готовые решения доступны, но непопулярны из-за дороговизны.
  2. В большинстве руководств, светодиодная полоса просто клеится к телевизору сзади, но я хотел оставить свой телевизор чистым.
  3. Некоторые инструкции требуют много электроники и хороших знаний в этой области.
  4. Многие телевизоры крепятся на стену, и мне как раз нужно было такое решение, но я не мог найти ничего достаточно простого.
  5. Я хотел собрать портативную или съёмную систему, она не должна была как-либо воздействовать на мой телевизор.
  6. Я хотел использовать самые дешевые и доступные материалы.
  7. Система подсветки должна была быть очень лёгкой.
  8. Мне не хотелось сверлить еще больше дырок в стене.

Я думаю, этих пунктов достаточно и если вы согласны хотя бы с частью из них, то вы прочитаете мою инструкцию и не разочаруетесь.

Заметка: если до этого вы не работали с электроникой и светодиодами — чудесно, у вас появился шанс попрактиковаться.

Шаг 1: Список компонентов

Всё по списку легко найти в местных специализированных магазинах:

  1. Около 3 метров пластикового кабель-канала шириной примерно 2.5 см. Длина может меняться в зависимости от размера вашего ТВ.
  2. 4 соединителя кабель-канала формы «L» (угловые)
  3. Одноцветная светодиодная полоска. Я купил моток длиной 5 метров, выбрав зеленый цвет, так как он подходил к моей стене. На маркировке ленты написано «SMD 3528 Single Color»
  4. Адаптер питания, совместимый со светодиодной лентой
  5. Изолента для соединений
  6. Линейка
  7. Маленькая ножовка
  8. Провод с вилкой, длина зависит от ваших потребностей
  9. Прозрачная плёнка (её нет на фотографии)
  10. Большие зажимы для закрепления соединений (нет на фотографии)
  11. Клей или клейкая основа, способная соединить пластиковые элементы

Заметка: При покупке светодиодной ленты, попросите продавца подобрать вам подходящий адаптер питания

Шаг 2: Основные замеры и подготовка корпуса

На этом этапе складывается четкая идея: из пластикового кабель-канала нам нужно собрать рамку, в которой будет закреплена светодиодная лента. Эта рамка должна свободно помещаться за ТВ и держаться на креплениях, оставляя поверхность ТВ нетронутой.

Почему нужно правильно всё замерить? Очевидная причина — для того, чтобы определить размер рамки, но главное — удостовериться, что рамка спрятана за ТВ.

  1. Определите длину и высоту вашего ТВ. В моём случае — это 90 * 50 см.
  2. Замерьте, как далеко от края ТВ располагается крепление.

С этими параметрами мы сможем спрятать за ТВ что угодно, главное, чтобы размеры предмета были чуть меньше, чем размеры ТВ.

Таким образом, я создам рамку, которая будет располагаться на креплении ТВ и её габариты будут на 8 см меньше, чем габариты ТВ.

Размеры ТВ (90*50 см) — 8 см = Размеры рамки (82*42 см)

Так как ширина самой рамки составляет около 2 см, то добавим их к упомянутым 8 см и получим следующие размеры рамки: 84*44 см.

L-образные коннекторы добавят еще около 3 см к ширине рамки с каждой стороны, поэтому учтём и этот параметр, тогда итоговые габариты рамки получатся 84*38 см.

При помощи ручной ножовки отрежьте от кабель-канала 2 куска по 84 и 2 куска по 38 см (замерьте по своему ТВ, если у него другие габариты).

Шаг 3: Сборка рамки для ambilight подсветки

При помощи L-образных коннекторов мы соберём прямоугольную рамку. Смотрите на приложенное изображение и следуйте списку:

  1. Сперва соберите рамку без использования клея
  2. Поместите рамку перед ТВ, чтобы проверить правильность расчётов и убедиться в том, что зазоры между рамкой и телевизором вас устраивают. Это важный шаг перед склеиванием.

Обычно кабель-каналы не очень прочны и расшатываются, если не закрепить их как следует. Поэтому нужно проклеить все соединения между сторонами и коннекторами. Я склеил всё согласно инструкции на клее:

  1. Нанёс клей на коннектор
  2. Нанёс клей на концы рамки
  3. Подождал 5-10 минут
  4. Соединил концы рамки с коннекторами и закрепил их зажимами.
  5. Оставил конструкцию на 30 минут
  6. После того, как клей высох, я снял зажимы

Шаг 4: Прикрепляем светодиодную ленту к рамке

Я не хотел обрезать ленту по длине рамки, но если вам так будет проще, то измерьте длину рамки и отрежьте светодиодную ленту по следующему по длине разделителю (обычно это 4 медные точки со значком ножниц, идущие через каждые 3 светодиода, нельзя резать ленту в местах, не предназначенных для разделения).

Пластиковый корпус по ширине подходил ровно для двух рядов светодиодной полоски, поэтому я решил клеить ленту, пока она не закончится. Я начал клеить ленту по одной стороне, оставляя достаточно места для второй параллельной дорожки.

Посмотрите приложенные изображения и следуйте инструкции:

  1. Начните снимать защитную плёнку и клеить ленту по наружной стороне рамки, начиная с середины длинной её стороны.
  2. Продолжайте понемногу снимать защитную плёнку и клеить ленту пока не дойдёте до начальной точки.
  3. Немного согните ленту и начните клеить второй ряд.
  4. Продолжайте понемногу снимать защитную плёнку и клейте ленту, пока она не закончится.

Шаг 5: Соединяем провода

При покупке светодиодная полоска, адаптер и провода для розетки продаются по отдельности. Для того чтобы всё заработало, нужно соединить все компоненты в единую цепь.

Посмотрите изображения и следуйте инструкции:

  1. Осмотрите адаптер, у него есть черный и красный провод с одной стороны, а также два красных провода с другой стороны. Также обратите внимание на то, что светодиодная полоска оснащена черным и красным проводом.
  2. Скрутите красные провода ленты и адаптера. То же самое сделайте с черными проводами.
  3. Обмотайте открытые соединения изолентой.
  4. Возьмите провод для розетки и соедините каждую его жилу с одним из двух оставшихся красных проводов, а затем изолируйте соединение.

Система подсветки готова. Подключите её и убедитесь, что светодиоды горят. В моём случае всё получилось превосходно. Теперь осталось самое лёгкое — установить подсветку на ТВ.

Шаг 6: Установка

После проверки самое время установить подсветку за телевизором.

Это очень просто:

  1. Снимите ТВ с настенного крепления и поставьте его в безопасное место.
  2. При необходимости, снимите проводку, находящуюся за ТВ.
  3. Повесьте рамку на настенное крепление, отрегулируйте ее посередине.
  4. Поместите адаптер светодиодной ленты поверх внутренней рамки. Если хотите, можете закрепить адаптер на рамке при помощи двустороннего скотча.
  5. Установите телевизор поверх рамки.
  6. Подключите подсветку в ближайшую розетку

Что еще?

Наполните бокал вина или чашу ароматного чая и смотрите ваши любимые передачи в красивой обстановке.

Возможные улучшения:

  1. Можно использовать многоцветную ленту с пультом управления
  2. Установите диммер, чтобы контролировать яркость ленты

Инструкция как настроить Ambilight с лентой Xioami в домашних условиях

Помните как несколько лет назад рынок всполошили телевизоры с фирменной подсветкой Ambilight? Когда вокруг телевизора при его работе в зависимости от картинки загоралась различных цветов подсветка. Теперь с помощью светодиодной ленты Xiaomi Yeelight Lightstrips можно сделать аналогичную подсветку у себя дома, как для телевизора, так и для любого монитора в принципе. Небольшая инструкция для вас.
Нам понадобится лента и ноутбук подключенный к Wi-Fi роутеру. Далее скачиваем бесплатный кроссплатформенный медиа-плеер Коди.
Затем устанавливаем плеер на компьютер и параллельно скачиваем специальную надстройку.
Выбираем в крайнем левом углу пункт «Repo» и в открывшемся окне выбираем скачать.
Скачав устанавливаем плеер, переходим к установке русского языка. Следуем скриншотам ниже. Сначала нажимаем на поиск и переходим к поиску нужных настроек.
Следуем по клавишам синего цвета на скриншотах ниже.
В настройках выбираем поиск RUS. Таким образом мы установим русский язык.
Далее нам надо установить ранее скаченное дополнение.
Заходим в дополнения. Выбираем загрузить.
Кликаем на папку с несколькими точками.
Выбираем установить из репозитория и завершаем загрузку дополнения.
Выбираем YeeMee и устанавливаем.
Плеер готов с работой ленты. Теперь нужно подключить ленту к смартфону с помощью приложения YeeLight и включить в нем режим разработчика. Приложение поддерживает русский язык, так что это делается буквально в несколько кликов. Выглядит этот пункт меню как управление по LAN.
Далее заходим в дополнения, приложение YeeMe и выбираем количество устройств. После чего вводим IP адрес каждого выбранного устройства в специальное меню. Найти этот адрес можно в приложение YeeLight в информации о подключенном устройстве. В этом же меню происходит настройка функции подсветки. Можно выбрать стороны экрана, а также силу рассеивания света. Таким образом можно подключать на каждую сторону разные ленты и дублировать оттенки каждой из сторон.Остается лишь повесить LED ленту и вывести на дисплей телевизора или монитора изображение любым удобным способом, по HDMI или через Wi-Fi и запустить из плеера любимый фильм.

Также у нас есть видео-версия инструкции. Можно ознакомиться с ней и узнать подробнее как это работает.


Ambilight Xiaomi Xiaomi Yeelight Lightstrips

Отправить ответ

avatar
  Подписаться
Уведомление о
