простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

Небольшое расстояние до телевышки.
В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
Отсутствие физических преград.
На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
Наличие самого сигнала.
Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

кусок коаксиального кабеля длиной 2,5–3 м;
нож;
маркер для разметки;
линейку;
штекер для подключения готовой антенны к телевизору или приставке;
5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
Оплетка и фольга отгибаются в сторону.
Срезается внутренняя изоляция, зачищается центральная жила.
Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.
Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.
Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.
Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.
Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.
Удалось поймать 20 цифровых каналов?
Да!Нет!
Видеоинструкция
Предыдущая
АнтеннаИнструкция по выбору антенны для цифрового телевидения
Следующая
АнтеннаИнструкция по подключению и настройке комнатной антенны
Антенна из кабеля для цифрового ТВ за 5 минут
Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.

На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.
Расположение антенны

Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Смотрите видео инструкцию изготовления антенны

Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.
Антенна для телевизора своими руками: 7 рабочих способов
Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля
Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

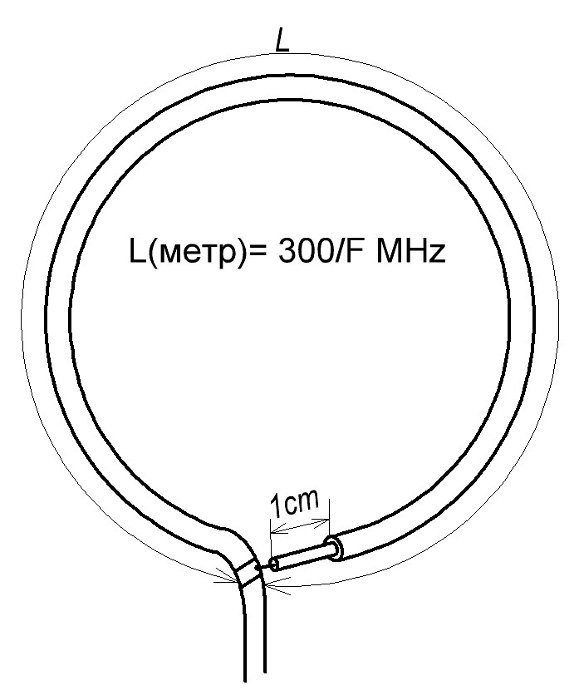

Рис. 1: Антенна из коаксиального кабеля
Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.
Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления. Или изготовить более сложную модель в форме восьмерки.
Антенна “восьмерка”
Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:
Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Рис. 2. Оклейте дно коробки фольгой

Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Рис. 3: сделайте восьмерку и зафиксируйте скотчем
Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Рис. 4: посредине восьмерки зачистите концы
Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Рис. 5: зачистите кабель
Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Рис. 6: подключите выводы кабеля к выводам восьмерки
Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.
Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.
Двойной и тройной квадрат
В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры. Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
3 – 6мм подходит для каналов в дециметровом диапазоне.
Рис. 7: схема антенны двойной и тройной квадрат
Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от габаритных размеров будет меняться и длина принимаемой волны.
Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны 1 2 3 4 5 6 7 8 9 10 11 12
В 1450 1220 930 840 770 410 390 370 360 345 330 320
Р 1630 1370 1050 950 870 460 440 420 405 390 375 360
А 900 760 580 530 480 250 240 230 220 210 210 200
Ш 1500 1260 970 880 800 430 410 390 375 360 350 335
Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм
Каналы, шт В Р А Ш
21-26 158 170 91 152
27 – 32 144 155 83 139
33 – 40 131 141 75 126
41 – 49 117 126 68 113
50 – 60 105 113 60 101
Для тройного квадрата размеры приведены в таблице ниже
Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы 1 2 3 4 5 6 7 8 9 10 11 12
Д 1255 1060 825 750 688 370 354 340 325 312 300 290
В 1485 1260 975 890 812 438 418 400 385 370 357 345
Р 1810 1530 1190 1080 990 532 510 488 470 450 435 420
А 630 532 412 375 345 185 177 170 163 157 150 145
Б 915 775 600 545 500 270 258 246 237 228 220 210
Ш 1500 1260 970 880 800 430 410 390 375 360 350 335
Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт Д В Р А Б Ш
21-26 134 158 193 67 98 152
27 – 32 122 144 176 61 89 139
33 – 40 110 131 160 55 80 126
41 – 49 99 117 143 50 72 112
50 – 60 89 105 129 45 65 102
Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.
Процесс изготовления состоит из таких этапов:
Согните трубку в форме квадратов в соответствии с приведенными размерами;
Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
Установите наружную антенну на деревянное основание;
Разделайте кабель и отделите оплетку в отдельный вывод;
Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.
Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.
Из металлических банок
Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).
Процесс изготовления антенны из металлических банок состоит из таких этапов:
Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля
Сделайте петельки для подключения на выводе оплетки и жилы.
Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Рис. 9: зафиксируйте на тремпеле
После установки следует выполнить настройку каналов путем изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.
В виде рамки
Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.
Рис. 10: антенна в виде рамки
Процесс изготовления антенны заключается в следующем:
Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
Установите на мачту и разместите в предусмотренном для этого месте.
Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя.
В форме бабочки
Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий и высверлить их согласно схемы:
Рис. 11: схема отверстий антенны бабочка
Далее вам необходимо:
Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения «крыльев» по 22 см и 2 куска для подключения к гнезду;
Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Рис. 12: зачистите изоляцию на проводах
Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. Рисунок 13: установите на доску проволочные элементы
Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Рис. 14: подключите выводы в гнездо
Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.
Зигзагообразная антенна Харченко
Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.
Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

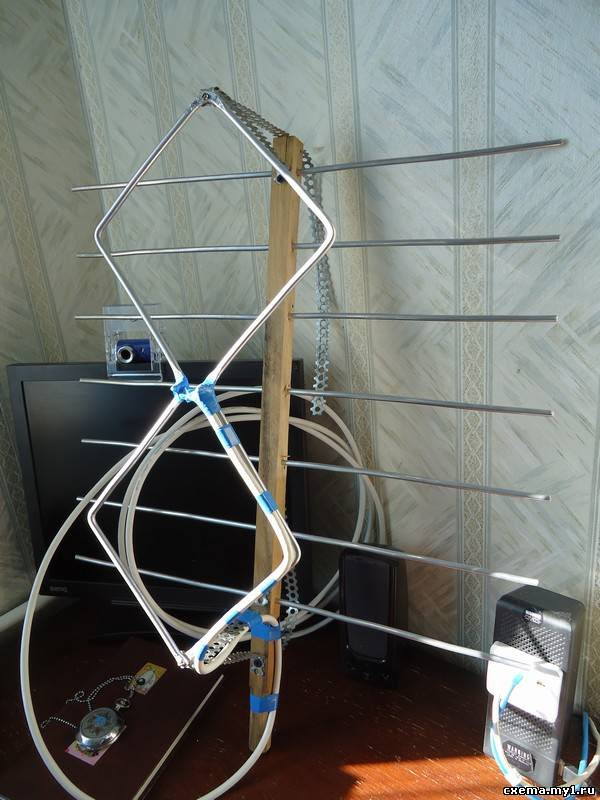

Рис. 15: схема и практическая реализация антенны Харченко
В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.
Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.
Процесс изготовления включает в себя такие этапы:
Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Рис. 16: согните проволоку
Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Рис. 17: полудите концы оловом
Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
Установите антенну на основание и припаяйте к ней кабель. Рис. 18: подключите кабель к выводам
Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Рис. 19: место пайки обработайте термоклеем
Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.
Видео идеи
из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна
В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.
Антенны для телевизора своими руками
Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.
Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.
Простая дециметровая антенна своими руками
Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.
Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.
Кабель зачищается с одной стороны и вставляется разъем.
Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
Лишняя часть кабеля откусывается.
В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
Очищенная часть загибается под углом в 90 градусов.
Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».
После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.
Цифровая антенна «восьмерка» своими руками
Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.
Для ее изготовления понадобится подготовить:
телевизионный кабель;
коробочку;
нож;
рулетку;
фольгу;
клей;
скотч.
Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.
Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.
Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.
Теперь следует подготовить основной кабель, который будет подключаться к телевизору.
Конец кабеля примерно на 10 сантиметров очистить от изоляции. Для этого оплетку у основания нужно собрать и плотно закрутить, фольгу снять и оторвать.
Отступив от оплетки около 1 сантиметра, аккуратно снять внутреннюю изоляцию кабеля. Делать это лучше по кусочкам с помощью ножа. В итоге должно получиться примерно 10 сантиметров очищенного кабеля.
Снизу и сверху в углах коробки сделать дыры, через которые продеть кабель. Он должен пройти через коробку насквозь.
Кабель укладывается по внешнему кругу одной из частей прикрепленной восьмерки. Он должен подойти к ее центру.
Очищенная жила должна быть расположена так, чтобы ее начало легло на соседние с ней два края восьмерки.
Кабель прикрепляется с помощью скотча.
Теперь между собой надо скрутить большой конец от главного кабеля и два конца, около которых он лежит. Два оставшихся конца скручиваются с жилой.
Все закрепляется скотчем.
Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.
На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.
Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.
Самодельная антенна из банок
Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:
телевизионный кабель примерно в 3 метра длиной;
вешалку;
две жестяные банки, на которых обязательно следует сохранить кольца;
паяльник;
изоленту или скотч;
два небольших самореза.
В первую очередь следует подготовить кабель, убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.
Теперь следует подготовить банки. К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.
После этого банки нужно с помощью скотча нужно прикрепить к вешалке. Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.
Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.
Комнатная антенна для ТВ «Ромб»
Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.
Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.
После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик. Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.
Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.
Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель. В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.
Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.
Антенна для цифрового телевидения DVB-T2 своими руками
Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.
Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.
Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.
Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.
Принцип работы антенны для цифрового телевидения
Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.
Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.
Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.
Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.
Антенна восьмерка
Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.
Материалы для сборки антенны
Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.
Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:
трубку;
уголок;
медную или алюминиевую полосу.
В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.
Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.
Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.
Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.
Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.
Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.
Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.
Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.
Итак, пошаговая инструкция:
Возьмите коаксиальный кабель и зачистите его с обоих концов.
Один конец будет крепиться к антенне, провод должен торчать на 2 см.
Экран и оплетка скручиваются в жгут.
Получаем два проводника.
Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
Залудите и сделайте еще 2 проводника.
Места пайки штекера протрите спиртом.
Наденьте на провод пластиковую часть штекера.
К центральному входу штекера припаивается моножила.
К боковому входу штекера припаивается многожильный жгут.
Обожмите захват вокруг изоляции.
Накрутите пластиковый наконечник или залейте клеем.
Расчет
Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.
Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.
Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:
Внутренняя сторона прямоугольника – 13 см.
Внешняя сторона прямоугольника – 14 см.
Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.
Изготовление антенны
Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.
Исходные данные при изготовлении антенны для цифрового ТВ:
Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
Два элемента по 14 сантиметров.
Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
Еще два участка по 14 сантиметров.
Последний – идентичен первому.
Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.
Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.
Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.
С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.
Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.
Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.
Подключение
Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.
Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.
Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.
Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.
Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.
Двойной или тройной квадрат для более слабого сигнала
TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.
Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.
Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.
Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.
Материалы
Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:
1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.
Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.
Инструкция по созданию антенны Т2:
Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
Расположите все рамки так, чтобы их центры были на одной прямой.
Прямую следует направить на ретранслятор.
Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
Мачту нужно делать из дерева или хотя бы ее верхнюю часть.
Расчет размера
Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.
В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:
Номера каналов
1
2
3
4
5
6
7
8
9
10
11
12
В
1450
1220
930
840
770
410
390
370
360
345
330
320
Р
1630
1370
1050
950
870
460
440
420
405
390
375
360
А
900
760
580
530
480
250
240
230
220
210
210
200
Ш
1500
1260
970
880
800
430
410
390
375
360
350
335
Дециметровый диапазон:
Каналы
В
Р
А
Ш
21-26
158
170
91
152
27-32
144
155
83
139
33-40
131
141
75
126
41-49
117
126
68
113
50-60
105
113
60
101
Размер трехэлементных антенн. Метровый диапазон:
Номера каналов
1
2
3
4
5
6
7
8
9
10
11
12
Д
1255
1060
825
750
688
370
354
340
325
312
300
290
В
1485
1260
975
890
812
438
418
400
385
370
357
345
Р
1810
1530
1190
1080
990
532
510
488
470
450
435
420
А
630
532
412
375
345
185
177
170
163
157
150
145
Б
915
775
600
545
500
270
258
246
237
228
220
210
Ш
1500
1260
970
880
800
430
410
390
375
360
350
335
Дециметровый диапазон:
Каналы
Д
В
Р
А
Б
Ш
21-26
134
158
193
67
98
152
27-32
122
140
176
61
89
139
33-40
110
131
160
55
80
126
41-49
99
117
143
50
72
112
50-60
89
105
129
45
65
102
Подключение вибратора
Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.
Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.
С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.
Дальнейший процесс сборки осуществляется следующим образом:
Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
К правому краю вибратора нужно припаять оплетку фидера.
Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.
Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.
Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.
Антенна-бабочка
ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:
Возьмите небольшую доску, которая станет основой будущей антенны.
Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
Соедините антенну и кабель, используя специальный штекер.
Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.
Из коаксиального кабеля
Собственно ручно сделать TV-антенну можно, используя кабель:
Отрежьте примерно 530 миллиметров кабеля.
Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
Совместите кольцо и согласующее устройство с антенным кабелем.
В качестве основания можно использовать не только фанеру, но и плексиглас.
Антенна из жестяных банок
Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.
Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.
Хорошо промойте, а потом высушите банки.
Конец коаксиального кабеля нужно разделать.
Удалите изоляцию центральной жилы.
Скрутите оплетку.
Получив 2 проводника, прикрепите их к банкам.
Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
Прикрепите банки к пластиковой трубе или деревянной планке.
Расстояние рассчитывается индивидуально.
Подключите кабель к ТВ и попробуйте настроить каналы.
Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.
Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.
<noscript><img src='/800/600/https/sdelaysam-svoimirukami.ru/uploads/posts/2018-06/1528191852_6.jpg' /></noscript> youtube.com/embed/7dD-DDT0X_0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Отличная дециметровая антенна для DVB-T2 своими руками за 10 гривен — schip.com.ua
На просторах интернета
На просторах интернета большое количество сайтов предлагающих различные самодельные ТВ антенны. Каких только конструкций там не увидишь. Начиная от простых и примитивных и заканчивая сложными конструкциями сделать которые смогут только опытные специалисты. Чего только стоит антенна из пивных банок. И всё-таки она работает. Но сегодня пойдёт речь не о ней. Но тоже очень популярной дециметровой антенне сделанная из куска телевизионного кабеля.
Такую магнитную антенну можно выполнить из коаксиального кабеля любой марки.
Такая магнитная антенна проигрывает по усилению традиционным телевизионным антеннам, но за счет того, что она реагирует только на магнитную составляющую, обеспечивает гораздо лучшее качество приема в городских условиях и работает в диапазоне частот начиная от нижнего канала до верхнего.
Кроме бесспорного преимущества – простоты – такая антенна имеет еще одно очень важное достоинство. На длинах волны ниже 0,1 длины ее периметра коэффициент усиления стремительно падает. Это позволяет при использовании приемной магнитной антенны избежать перегрузки телевизора от
расположенной рядом или ведомственной, или любительской радиостанции.
Маленькая да удаленькая
Антенна получается очень дешёвая по затратам и очень простая в изготовлении. Да и времени на ее изготовление вы потратите 10 — 15 минут, не больше. А работать будет она за свои деньги можно сказать отлично.
На изготовление самой антенны нужно всего лишь не больше 1 метр кабеля. Иногда его даже покупать не нужно. Так как у многих если порыться старых запасах можно как правило найти ни один метр кабеля.
Маленькие расчеты
Если вы не хотите заморачивать себя расчётами. Можно взять среднее параметры размера антенны и всё у вас будет работать.
Ну а кто хочет все таки посчитать. Давайте приступим.
Для начала нужно узнать частоты на которых работает у вас мультиплексы. Найти эту информацию можно Google. Вбив в строку поиска частота вещания Т2 и ищем свой населенный пункт. Их как правило 4. Берём самую большую и самую маленькую. Слаживаем и делим на 2. Так мы находим середину нашего диапазона.
Приведу расчёты на примере Харькова:
4 мультиплекса.
MX 1 — 31 канал — 554 Мгц
MX 2 — 35 канал — 586 Мгц
MX 3 — 48 канал — 690 Мгц
MX 5 — 54 канал — 770 Мгц
Средня равна (554+770)/2=662 Мгц
Теперь по формуле λ=300 000/F находим длину волны. Где F — частота сигнала в МГц.
300000/662=453 мм.
И делим длину волны на 2 453/2=226,5 мм. Или это 22,6 см. Это и есть нужный нам размер.
Сборка
1. С любого конца кабеля отмеряем 50-60 мм и снимаем наружную изоляцию, отгибаем оплетку и фольгу также снимает изоляцию вокруг центральной жилы. Скручиваем оплетку вокруг центральной жилы.
2.Отмеряем отрезок который мы получили в наших расчетах выше, это 22,6 см.
3. Отмеряем отрезок 20 мм и снимаем с него наружную изоляцию оплетку и фольгу (центральная жила должна остаться в изоляции).
4. Дальше еще раз отмеряем 22,6 см.
5. Отмеряем 10 мм снимаем наружную изоляцию. Оплетка и фольга должна остаться целой.
Сгибаем конец кабеля в виде кольца. Накручиваем оголенный в начале кабеля кусок 50 мм вокруг участка, где снята изоляция 10 мм.
Остается на втором конце кабеля (возле телевизора или тюнера) накрутить телевизионный штекер.
Антенна готова.

<noscript><img src='/800/600/https/rcl-radio.ru/wp-content/uploads/2014/11/372467832469876324987.png' /></noscript> И смотреть кодированные каналы бесплатно» src=»https://www.youtube.com/embed/_bcV4E2rAbM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
[35+] самодельная антенна т2 украина
View Images Library Photos and Pictures. Отличная дециметровая антенна для DVB-T2 своими руками за 10 гривен — schip.com.ua Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто Что надо знать о переходе на цифровое телевидение DVB-T2 в Украине в 2018 году Антенна из кабеля для цифрового ТВ за 5 минут | Мастер-класс своими руками
. Антенна Харченко для дальнего приёма DVB-T2 | Телевизионная антенна, Схемотехника, Телевидение Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления Расчет антенны Харченко для цифрового ТВ в домашних условиях
Самодельная антенна для Т2 | Мастер
Самодельная антенна для Т2 | Мастер
Дед клуб: Простая самодельная антенна для приёма эфирного цифрового телевидения.
Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 — Мир телевизоров — Статьи
Отличная дециметровая антенна для DVB-T2 своими руками за 10 гривен — schip.com.ua
Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления
Как сделать DVB-T2 антенну для цифрового ТВ своими руками: расчеты, сборка, установка
САМАЯ МОЩНАЯ АНТЕННА DVB Т2 из АПВ 16 На дальний приём — YouTube | Разное, Телевизионная антенна, Для дома
Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто
Переделка антенны «польской сетки» для приема Т2
Активная антенна для цифрового ТВ своими руками — YouTube
Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто
Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика
Как сделать антенну Т2 своими руками или из старой антены дома самому
Самодельная ДМВ антенна — Страница 24 — Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2. tv
Аналоговые антенны для тв своими руками. Самодельная антенна для Т2.
Антенна Харченко для дальнего приёма DVB-T2 | Телевизионная антенна, Схемотехника, Телевидение
Самая простая антена для приема DVB-T2 — Технический блог
СУПЕР КОМНАТНАЯ АНТЕННА ДЛЯ Т2 НА ДАЛЬНИЙ ПРИЕМ.СВОИМИ РУКАМИ — YouTube
Расчет антенны Харченко для цифрового ТВ в домашних условиях
Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто
Аналоговые антенны для тв своими руками. Самодельная антенна для Т2.
Выбор антенны для Т2, обзор DVB-T2 антенн.
Как сделать антенну Т2 своими руками или из старой антены дома самому
Логопериодическая антенна для цифрового ТВ: расчет, калькулятор, инструкция по сборке
Самодельная ДМВ антенна — Страница 36 — Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2. tv
Как сделать антенну для цифрового телевидения своими руками
Лучшая комнатная антенна для цифрового TB DVB-Т2
Самодельная антенна для цифрового телевидения
Чертеж логопериодической антенны для приема цифрового телевиденья Т2 ( Украина)
Самодельная ДМВ антенна — Страница 52 — Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv
6 способов сделать свою собственную антенну HDTV по доступной цене
Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?
Да, это! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.
Причины сделать самодельную HDTV-антенну
Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?
На ум приходит несколько причин:
Беспроводное телевидение дешевле, чем кабельное, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
Вы не можете позволить себе антенну заводского изготовления.
Ваша антенна сломалась во время шторма, и вам нужно срочно заменить ее.
Вам просто нравится делать свое собственное снаряжение.
Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного отличающийся дизайн, и все они могут быть построены из предметов домашнего обихода.
Неважно, насколько мал ваш бюджет. Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.
Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.
1.
Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!
Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но
При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!
Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L. Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.
По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. В видео YouTube LaneVids вешает кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!
Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.
Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.
2.Карточка и фольга DIY TV Antenna

Эта версия DIY HDTV-антенны — немного более сложный вариант, она обойдется вам менее чем в 5 долларов. Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту телевизионную антенну, сделанную своими руками.
Эта сборка требует:
4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
1 х лист алюминиевой фольги
Этот шаблон для печати
Также вам понадобится клей ПВА, степлер и горячий клей.
Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.
(Хотя сумма в 5 долларов — это, вероятно, самый минимум. Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)
3.Самодельная антенна «Фрактал»
Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является самой эстетичной версией этого проекта.
Это требует:
Лист алюминиевой фольги
1 х балун конвертер
2 коротких провода
1 лист прозрачного гибкого пластика
Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана. В свою очередь, их следует приклеить к каждой стороне пластикового листа, убедившись, что они выровнены.
Соедините балун с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.
Отправляйтесь на Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.
4.Вешалка для одежды DIY TV Antenna

Наконец, вот один из наших собственных проектов антенн HDTV.Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил его в 2015 году, и он до сих пор работает.
Ключевые компоненты этой сборки:
Короткий отрезок дерева 3×1
8 металлических вешалок
2 одноразовых гриля для барбекю
18 винтов и 18 соответствующих шайб
Какой-то провод
Стоит отметить, что этот вариант антенны сложнее других.
Как и положено более крупному и прочному проекту, на сборку потребуется больше времени, чем для других сборок.Однако после тестирования и установки вы сможете получать надежное цифровое телевидение по воздуху.
На видео выше я тестирую его внизу, и сигнал достаточно хороший.Однако, если переместить его на крышу, результаты будут идеальными.
Прочтите наше руководство по антенне HDTV для получения полных инструкций.
5.Big Bertha: антенна для приема на большие расстояния своими руками
Построенная еще в 2009 году, эта самодельная антенна для цифрового телевидения продолжала использоваться по состоянию на 2018 год.«Большая Берта», выносливая и рассчитанная на долголетие, также огромна.
Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.
По сути, Большая Берта — это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.
Научитесь делать самодельную телевизионную антенну из мотыги, следуя подробному руководству с инструкциями.
6.ТВ антенна сверхдальнего действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.
Описанная как «сельская» осевая / спиральная антенна сверхбольшого радиуса действия «, она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя это более длинное видео, основные моменты собраны в начале.
Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.
Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.
Сделай сам HDTV-антенны — просто и недорого
Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.
До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должны быть получены хорошие телевизионные изображения.
Мы показали вам, как построить шесть проектов антенн своими руками:
Антенна с помощью скрепки
Карта и фольговая антенна
Фрактальная антенна
Антенна вешалки
Большая Берта
Самодельная телевизионная антенна сверхдальнего действия
Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.
Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам понадобится его.К нему должен быть подключен коаксиальный кабель от антенны.
Если вы новичок в хитростях техники своими руками, попробуйте сначала исправить некоторые базовые решения, чтобы подготовиться к дальнейшим действиям.
15 скрытых функций в iOS 15 и iPadOS 15, о которых Apple не упоминала на WWDC
Вы уже слышали об основных изменениях в iOS 15, но вот все скрытые изменения, которые Apple не учла на WWDC.
Читать далее
Об авторе Кристиан Коули (Опубликовано 1486 статей)
Заместитель редактора по безопасности, Linux, DIY, программированию и техническому объяснению, а также производитель действительно полезных подкастов с большим опытом в поддержке настольных компьютеров и программного обеспечения.Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.
Более От Кристиана Коули
Подпишитесь на нашу рассылку новостей
Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!
Еще один шаг…!
Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.
Простая антенна для цифрового телевидения DVB-T2 своими руками. Цифровая антенна своими руками
Цифровое кодирование телевизионного сигнала. Позволяет доставлять его на приемник, сводя к минимуму любые потери. Телевизору для поддержки технологии нужна антенна для DVB-T2. Сделать такое устройство своими руками намного дешевле, чем покупать готовое, заплатив за него около 3 тысяч рублей. Основное цифровое телевидение вытесняет все аналогичные типы передачи сигналов, предлагая при этом высококачественное вещание и разнообразие каналов.
Изменения в эфире
Сделать антенну для лампового телевизора старого образца считалось престижным и показало уровень мастерства, в современном мире интерес к самодельным устройствам не угасает, и многие делают необходимые антенны DVB-T2 со своими собственными руками. Производители промышленного оборудования адаптируются к изменившимся условиям приема в том смысле, что они подключают современную электронику к стандартным известным конструкциям, не обращая внимания на то, что основным условием работы антенны является ее взаимодействие с эфирным.
В последние годы почти все вещание происходит в диапазоне DVB-T2, что снижает стоимость и упрощает с экономической точки зрения антенный фидер передающих станций. Для периодического обслуживания требуется менее квалифицированный персонал, его работа становится менее вредной и опасной.
Передатчики телевещания охватывают сигналами все крупные и малые города, поэтому ловить волны от необслуживаемых маломощных станций в глухой местности становится актуальным, если для приема DVB-T2 установлена антенна, сделанная своими руками подруги.
В связи с расширением строительства железобетонных зданий существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом представляют собой своеобразные зеркала, многократно отражающие волны вплоть до полного затухания.
В современном эфире транслируются многие телеканалы. Цифровой сигнал отличается от остального тем, что он либо есть, либо его нет, среднее положение не дано. Другие системы передачи отличаются тем, что каналы по-разному воспринимают помехи, из-за чего качество их трансляции снижается, иногда изображение может просто пропадать.Антенна для DVB-T2, сделанная своими руками, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаковую качественную картинку.
Сигнал цифрового вещания отличается тем, что в нем нет помех, если он на половину децибел превышает шум, то осуществляется хороший прием. На исчезновение сигнала влияет несоответствие кабеля или искажение фазы на любом участке передачи от камеры к тюнеру, при этом изображение может рассыпаться на мелкие части даже при сильном сигнале.
Основные особенности изготовления антенны
Перед DVB-T2 своими руками следует изучить принцип ее действия.
Для захвата цифрового сигнала вам нужно очень легко спроектировать даже из простого кабеля, производящего правильные вычисления.
Теория гласит, что цифровые сигналы легко транслируются в дециметровом диапазоне и могут быть приняты любым типом антенн, но на самом деле это не всегда возможно.
Сделать телевизионную антенну можно самостоятельно с минимальными затратами и без помощи посторонних, но следует помнить, что получившееся устройство по качеству приема уступает профессиональным приборам.
Требования к антеннам
Новые условия вещания, распространения и приема в эфире изменили основные требования, которым телевизионные антенны должны соответствовать своими руками. DVB-T2 отменил ранее значимые коэффициенты направленности и защиты. В современных устройствах они не имеют значения, так как эфир загрязнен, и бороться с ним можно даже небольшими проникающими помехами с помощью электронных инструментов. При этом немаловажную роль играет коэффициент собственного усиления антенны (КУ).
Антенна, хорошо пропускающая эфир, имеет источник питания для принимаемого сигнала, что позволяет электронике отсеивать его от помех и шумов. Современная антенна для DVB-T2, сделанная своими руками, естественным образом сохраняет электрические показатели, а с помощью инженерных приемов не адаптируется к допустимым параметрам. Согласован на весь рабочий диапазон частот без применения устройств симметризации.
Характеристики амплитуды и частоты антенны
Антенна сделана более плавной, фазовые искажения возникают из-за резкого характера и отказов.Одночастотные антенны растягиваются в приемлемом отношении шума к сигналу, что позволяет им принимать до 40 каналов. Но в них дополнительно устанавливаются координационные усилители, которые поглощают волны или искажают индикаторы фазы.
Самая эффективная цифровая антенна DVB-T2 изготавливается вручную:
часто зависимая — с низкими показателями, но дешевая и простая в изготовлении, рассчитана в короткие сроки, предназначена для приема в относительно чистом воздухе при небольшое расстояние от передающей станции;
Периодический диапазон, захватывающий все волны в просторном, идеально сортирующий их, отличается простой конструкцией, отлично работает в паре со фредером на всей длине приема.
Если говорить о конструкции, то самая простая антенна DVB-T2 сделана своими руками в восьмерке, польском и квадратном вариантах.
Антенна типа «восьмерка»
Относится к легко сконструированным устройствам, выполненным по типу стандартной восьмерки, в которой удален отражатель. Идеальный материал — это алюминиевая полоса, уголок, камера, шина, другой профиль. Верхний размер 140 мм, длина боковой части 130 мм, но эти размеры даны для ориентира, при изготовлении не следует выдерживать их точно с точностью до миллиметра.
Для начала отрезаем проволокой длиной 112 см, начинаем загибать первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остается на шлейф . Следующие две части сгибаем поровну на длину 140 мм, следующие две — 130 мм, следующую пару 140 мм, затем еще 140 мм, затем 130 мм и делаем вторую петлю. Компаунды предварительно очищаются, соединяются и припаиваются, они являются контактами для крепления жил кабеля.
Очистка кабеля и вилки производится с помощью скальпеля и надфила.После пайки соединение герметизируется и скрепляется клеем от горячего пистолета. Если говорить о заглушке, то клей заливается в клеевое соединение, затем полость заглушки, потом удаляются излишки. Шутка идет так быстро, что клеевой массы не возникает. Получается вечная прочная и упругая связь. Для контакта концов кабеля зачищаем со стороны вилки на 1 см, со стороны антенны — на 2 см.
Комнатная цифровая DVB-T2 антенна своими руками при подключении пайкой также заклеивается клеем, где в местах соприкосновения рекомендуется устанавливать жесткий каркас под размер стыка.Если устройство делается для себя и будет жестко фиксироваться в процессе эксплуатации, и вам не потребуется перенос, то и каркаса нет. Устройство этого типа легко улавливает цифровые сигналы на прямой видимости телебашни на расстоянии до 10 км при внешней установке.
Использование «польской» антенны
Польская антенна получила свое название во времена бывшего союза как надежное устройство для приема сигналов советского телевидения, а также каналов дециметрового диапазона.Прием цифрового вещания на нем практически не осуществляется из-за небольшого КПД. Некоторые любители пытаются довести дизайн до идеала за счет укорочения длинных дециметровых усов и удаления отражателя. Такое изменение в некоторых случаях позволяет скорректировать изображение в цифровом формате, но говорить о гарантированном получении достоверного результата невозможно. Говоря о польских устройствах, можно отметить качественную работу усилителя, который эффективно работает с цифровым сигналом.
Тип антенны «Квадрат»
Такая комнатная антенна DVB-T2, своими руками представляет собой модифицированную копию стандартной конструкции, известной как «Три квадрата», в которой шесть компонентов и согласующий трансформатор. при условии.Самодельная антенна этого типа уверенно справляется с приемом телеканалов цифрового формата на расстоянии до 10 км по прямой, на большие расстояния требуется усилитель сигнала.
Конструкция антенны проста в исполнении. Основной конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных. Проволоку согните так, чтобы получилось шесть квадратов и сделайте совпадение, что это трансформатор высокой частоты, чтобы совместить сигнальный кабель и антенну DVB-T2 с усилителем.Сделайте своими руками переключение проводов на точки, переставьте их проволокой из меди и луд паяльником.
Кабель к антенне крепится специальными зажимами или обычной изолентой. Крепление кабеля осуществляется с опорой на опору, с помощью деревянного бруска или другого материала. При установке в помещении или вне конструкции главным условием является точная установка на телебашню. Это делается с помощью навигатора, если нет прямой видимости, направление указывается с эффектом выдачи мощного сигнала.
Антенное устройство из пивных банок
Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.
С помощью толстого шитья или отвертки проделайте аккуратные отверстия в горлышках каждой из двух банок, затем вкрутите в них винты. Концы кабелей освобождаются от оплетки, медные провода очищаются ножом от лака, соединяются под шляпки саморезов. Получившееся соединение припаять очень хорошо, но не обязательно.
Цифровая антенна DVB-T2 практически сделана, остается на подготовленной рейке или трубе, чтобы закрепить банки так, чтобы между ними оставалось расстояние 7,5 см. Второй конец кабеля снабжен штатной вилкой, подключаемой к приемнику, устройство устанавливается в месте наилучшей фиксации сигнала. Размещение такого типа устройства на улице требует надежной защиты от непогоды. Делается это любым водонепроницаемым материалом, часто бывают пластиковые бутылки. Большой размер. Антенна принимает до 15 каналов спутникового телевидения и цифрового вещания.
Использование инструментов и усиления
На определенном расстоянии от телебашни антенна способна воспринимать сигналы без установки дополнительных усиливающих инструментов. Для приема сигнала с большего расстояния зарезервированы усилители волн с раздельным питанием. Устройство расположено рядом с тюнером, для его изготовления дополнительно изготовлено переговорное устройство: потенциометр
для регулировки усиления;
стандартные дроссели L4 и L3;
катушки L2 и L1 намотаны по размеру из справочника;
металлический экран для разделения цепей на выходе из схемы устройства.
Усилители ставить не дальше 3-х метров от места установки антенны DVB-T2 от кабеля, полученное питание от собственного блока. При установке антенны недалеко от радиовещательной вышки не рекомендуется дополнительно использовать усилитель, так как мощный сигнал ухудшает изображение и имеет лишнюю нагрузку на всю конструкцию. Рекомендуемая длина кабеля — три метра, больший провод приведет к разбалансировке симметризатора.
Применение симметризатора
Данное устройство необходимо для любого типа антенны, при этом не исполняя ролей, изготовленных на заводе или в умельце умельца.Антенна для DVB-T2, сделанная своими руками, дает хорошее качество изображения при подключении к тюнеру. Если длина кабеля больше 10 м, то при установке конструкции возникают несоответствия сопротивления внешнего пространства и кабеля. В этом случае необходимо использовать симметризатор в комплексном антенном решении, что значительно улучшает качество изображения на экране.
Прокладка кабеля и установка антенны
Главное правило — установка антенны на высоту.Если это невозможно сделать в помещении, нужно сделать устройство на внешней стене. Для установки антенны в частном строении операторы цифрового вещания рассчитывают высоту устройства 10 м. Если антенна расположена на первом этаже дома, то здесь присутствует ряд металлических конструкций, объекты промышленности вызывают усиление приема.
При размещении антенны под навесом или крышей дома обращайте внимание на материал крыши — он не должен содержать в составе металлизированного покрытия или напыления.Металлочерепица, профнастил, железо или гофрированная изоляция создают значительные помехи для приема сигналов цифрового телевидения.
Для высоко расположенных приемных антенн на металлической мачте или штыре предусмотрен стальной стержень размером не менее одного метра, к которому подключается заземляющий провод. Устройство, расположенное на крыше, входит в общую систему заземления дома.
Кабель не выводится через дымоходные и вентиляционные каналы, не навешивается на существующие электрические провода, даже если они выглядят более чем надежно.Отверстия в стенах ставят с уклоном, чтобы влага с улицы не регистрировала внутреннюю часть помещения, используйте поступающие в продажу специальные заглушки. Если антенна идеальная и правильная, берите кабель и розетку качественно, так как после окончательной отделки стен сложно переделать кабель в стене и заменить его на более надежный.
Соблюдение правил техники безопасности для антенны
Перед установкой или регулировкой уже смонтированной антенны на высоте убедитесь, что это действие безопасно:
не забирайтесь на плохо закрепленные и шаткие конструкции, если работы на высоте связаны с опасностью, обязательно наденьте монтажный пояс и закрепите его на неподвижной части строительной конструкции;
нельзя удерживать конец помощнику, не закрепив его заранее, при падении подвязка не будет удерживать вес тела в руках; №
Запрещается самостоятельно подниматься на высоту, при обледенении конструкций, ходить по старой кровле, наступать на соединительные швы;
Запрещается устанавливать антенну в дождь и туман.
В заключение следует сказать, что сделать самостоятельно принимающее устройство для просмотра цифрового телевидения достаточно просто. DVB-T2 — антенна, сделанная своими руками, — по качеству (при соблюдении правильной технологии) практически не уступает магазинным аналогам. Стоимость материалов позволит сэкономить приличную сумму денег, что для некоторых важно.
Телевизионная антенна — когда возникает необходимость выбора, многие затрудняются приобрести для приема бесплатное цифровое телевидение на прием.Многие по этой причине покупаются на рекламные уловки и велика вероятность приобрести неважную антенну за большие деньги.
Здравствуйте дорогие читатели! На связи с этим блогом, Виталий! В своей предыдущей статье на эту тему я говорил об антенне, известной как «ключ к цифровому телевидению», и читатели этой заметки очень часто спрашивают, как выбрать, какую антенну выбрать?
Чтобы один раз ответить на большинство подобных вопросов, было решено написать еще одну статью, в которой будет подборка рекомендованных мной и другими специалистами антенн.А также некоторые пояснения и рекомендации. Пожалуйста, прочтите их внимательно, возможно, это снимет некоторые из ваших вопросов.
П.С. В статье приведены названия антенн, но учтите, что у разных производителей Они могут отличаться. Это означает, что антенны схожего типа и характеристик могут называться Locus, Delta, Meridian, Ether и т. Д. Поэтому ориентироваться по названиям необязательно, посмотрите на внешний вид!
Все изображения в статье будут пронумерованы, но это только для того, что я могу легко указать рекомендуемые антенны, если вы спрашиваете о дальнейших действиях.В этой нумерации нет оценок! Только для удобства. Так! Идти!
Быстрая навигация по артикулу

Комнатные антенны

Комнатная антенна Sirius 2.0 без усилителя. Предназначен для использования в зоне стабильного сигнала. Это населенные пункты, в которых есть передающие башни и на небольшом расстоянии от них 5-15 км. С прямой видимостью. Коэффициент усиления сигнала 5 дБ. Такие антенны могут быть выполнены с усилителем, но это не делает их пригодными для сложных условий приема сигнала.
Комнатная антенна с усилителем DVS-Z2. Хоть эта антенна и имеет большой коэффициент усиления, до 32 дБ (из-за усилителя), но толку от этого будет немного. Также рекомендую применять в зонах уверенного приема и на небольших расстояниях от вышки 5-15 км. С прямой видимостью. Такую антенну может быть полезно использовать в городском колодце для приема отраженного сигнала. И питается через антенный штекер напряжением 5 вольт.
Следующая группа комнатных антенн
У них примерно одинаковые характеристики.Это пассивные (без усилителя) антенны. Коэффициент срабатывания сигнализации 4-7 дБ. Но они будут несколько более эффективными, чем приведенные выше антенны.

Это неплохие антенны, их можно успешно использовать для приема цифрового телевидения в зонах в качестве уверенного сигнала и на некотором удалении от телевизоров. Например, я принимаю сигнал на таких антеннах с расстояния около 20 км. И с первого этажа, но не всем везет!
Все это зависит от многих факторов.Мощность передатчика, местность, беспорядок высотных домов … В общем, если у вас вообще ничего такого нет рядом с громкой связью, то эти антенны вполне могут справиться с этими антеннами.
Комнатные антенны с усилителем
Эти антенны тоже справляются со своей задачей, в том числе и без усилителя. Но усилитель в некоторых случаях бывает полезен и помогает вытащить ослабленный сигнал до приемлемого уровня. Их можно применять не только в зонах хорошего сигнала, но и, например, немного сложного или отраженного сигнала.
Но все же это комнатные антенны и это их ограничивает. Например, если ваши окна не выходят в сторону телевизора, и нет возможности уловить отраженный сигнал с противоположной стороны, они могут оказаться бесполезными.
Кстати! Не нужно оценивать отраженный сигнал, по нему можно отлично смотреть цифровое телевидение.

Locus L999.06 Далее — Активная широкополосная антенна. Поставляется в разобранном виде. Усилитель питается от внешнего источника питания напряжением 12 вольт.Коэффициент усиления DMB 23-27 дБ.
Локус L922.06. Неплохая комнатная антенна. Смотрится аккуратно, есть варианты с усилителем и без него. Версия с усилителем оснащена регулятором мощности, который может очень пригодиться.
Дельта K131A.02 И две другие из вышеперечисленных полос также являются активными антеннами, но с напряжением питания усилителя 5 вольт. Его можно подавать напрямую с приставки DVB-T2 или через специальный инжектор с USB-портом ЖК-телевизора.Коэффициент усиления этих антенн 22-27 дБ.
Активная антенна Cayman — Может быть в двух вариантах: 1) с питанием через антенный штекер. 2) С уже встроенным инжектором для питания от порта USB, что очень удобно для использования с ЖК телевизорами с этим портом. Не нужно приобретать дополнительный блок питания на 5 вольт с инжектором и брать другую розетку.
Антенны уличные для цифрового телевидения
Перейти к более серьезным конструкциям, задача которых обеспечить качественный сигнал там, где комнатные антенны не справляются.Коэффициент ремонта от 19 дБ до 35 дБ.
Это антенны, которые можно использовать в более сложных условиях и на нескольких больших расстояниях. Если вы заметили, они конструктивно похожи на комнатные антенны, но только немного больше. И это важный фактор, делающий их более мощными. Чем длиннее стрелка в антенне, тем больше коэффициент собственного усиления. Это усиление, которое достигается без ущерба для усилителя и конструкции антенны.Установленный усилитель только «накатывает» этот сигнал еще сильнее.
Кроме того, уличная установка позволяет более точно направлять их на компьютер, преодолевая препятствия в виде стен.
Холиб — Интересная антенна. Работает как в метровом, так и в DMB диапазонах. Его особенность — необычный дизайн, который при небольших габаритах обеспечивает достаточно хороший прием сигнала. Очень удобен в городских условиях и для поиска отраженного сигнала, небольшая длина позволяет устанавливать его в ограниченном пространстве.Имеет несколько модификаций и может комплектоваться усилителем мощности как на 12, так и на 5 вольт.
Локус -14 AF. — Эта антенна также имеет несколько модификаций, обозначение AF- с усилителем, F — без усилителя. Также есть Locus — 20 AF / F, отличается более длинной стрелкой, а значит даже большим коэффициентом собственного усиления. Усилитель работает от напряжения 5 вольт.
Дельта h4111.02. — Также есть варианты с усилителем и без него, более того, он может быть под другим названием (зависит от производителя) и отличаться способом подключения к нему телевизионного кабеля.
Меридиан — 07 AF – Изготовлен из алюминия.
Антенны под номерами 11-14 — это хорошие антенны, и доступные, только «Колибри» будет несколько дороже
Могут применяться на расстоянии до 30 км. Но опять же, если есть факторы, которые создают помехи при прохождении сигнала, то даже на больших расстояниях может потребоваться еще более мощная антенна.
Мощная антенна цифрового телевидения
Эти антенны подходят для больших расстояний и даже в более сложных условиях, например, если ваш дом расположен в сильной низменности.
На каких расстояниях их можно применять? Например, мне пришлось поставить эфир 18AF (кстати, не самый сильный в этой тройке) на дом в 45 километрах от ТВ ТВ. Дом при этом находился в низине, и антенна скрепляла крышу на коньке, там она торчала какую-то булавку, и атаковала антенну. Все отлично снято!

эфир 18. — Антенна стальная, окрашенная порошковой краской, есть варианты с усилителем и без него.Буква А в названии означает, что антенна активная, с усилителем. Если в названии только f, то это антенна без усилителя. Антенны Meridian -12 AF / F также имеют маркировку
.
Меридиан-12 и Тритон — Изготовлен из алюминия и даже мощнее эфира-18. Причина не только в материале, но и в дизайне. Например, антенна «Меридиан» имеет длину около 1,5 метра. А у Тритона есть короткие стрелы, но их уже три штуки.Это сумма как одна длинная.
Активные антенны из этой тройки имеют усилители, питающиеся от 5 вольт. Что удобно для использования с приставками DVB-T2. Также антенна Triton имеет инжектор для питания по USB, что указано в маркировке. Коэффициент усиления этих антенн достигает 35 дБ. За счет усилителя. Но благодаря своей конструкции усилитель есть то, что усилить)))
ТО. Сама антенна вытягивает сигнал из эфира до уровня примерно 10-12 дБ (это называется усилением собственной антенны), а усилитель разгоняет его до уровня 35 дБ.
Самая мощная антенна для DVB-T2
Что ж, если внимательно прочитать предыдущие описания, то должно быть понятно, почему эти антенны самые мощные из представленных в этом обзоре.

Например, антенна Goldmaster-GM500 — это бездиапазонная антенна без усилителя. Но коэффициент собственного усиления только за счет структуры всего 22 дБ. Такое усиление дают средние антенны, а затем за счет усилителя.И здесь в чистом виде!
Следующие антенны из этой «красной зоны» также эффективны, плюс также активны. Их усилители питаются от 5 вольт. Те заточены под цифровые приставки. Или, если вы не используете приставку, так как купили телик с DVB-T2, то вам понадобится отдельный блок питания для антенны, 5 вольт или инжектор для питания USB.
Это тот класс антенн, который вам нужно взять, если вы живете на расстоянии от передающей вышки на 50 км и тогда у вас очень сложная зона для приема ТВ-сигнала.
Почему не нужно искать антенну с усилителем
Замечено, что слово «усилитель» обладает волшебным свойством! И когда человек выбирает антенну, он предпочитает именно такие, активные антенны. Почему это ошибочная точка зрения?
В зоне уверенного приема усилитель может привести к тому, что ваш ТВ / приставка вообще ничего не примет! Причина, сигнал транзакции!
Усилитель усиливает не только полезный сигнал, но и радиопомехи.Сигнал полезный, антенная конструкция тянет!
Усилитель всегда является слабым звеном в конструкции антенны. Он терпит неудачу, его бьет его гроза, он окисляется от влаги. В результате периодические помехи требуют ремонта антенны.
Требуется подать питание на усилитель, расположенный в антенне, а это еще одно дополнительное слабое звено, переходники выходят из строя и требуют замены. Кроме того, требуется еще одна точка подключения, розетка или USB-порт, а это не всегда удобно!
В случае подключения гораздо проще сделать с антенной без усилителя.
Когда усилителю нужен
Если общая длина телевизионного кабеля превышает несколько десятков метров.
Если вы живете на большом расстоянии от передающей вышки, в зоне слабого сигнала и конструкция самой антенны не позволяет «вытянуть» сигнал до нужного уровня.
Заключение! — Если в месте вашего пребывания можно уверенно принимать сигнал на антенну без усилителя, всегда стремитесь к антенне без усилителя!
Как кормить блюда на активном антенном усилителе
Есть несколько способов питания антенного усилителя.
Если использовать цифровую приставку, то питание подается прямо с нее, антенным кабелем. Не надо ничего мудрить. Просто зайдите в меню Prefix и найдите Power Power. На разных моделях консолей эта надпись может отличаться, но суть одна. Включите питание на антенне! Даже если усилитель в антенне на 12 вольт, часто с пульта будет достаточно 5 вольт.
Если вы не используете приставку, то для питания активной антенны вам понадобится либо специальный переходник с инжектором, который можно подключить к USB-порту.ТВ и так питание антенны. Или приобретите антенну с питанием через USB. Эти способы очень удобны для ЖК-телевизоров, особенно для подвешивания на стене.
Классический метод, через источник питания антенны с соответствующим усилителем напряжения.
Ну пожалуй на этом и закончим! В рубрике «Телевидение» этого блога по-прежнему много статей на тему антенн, цифровых консолей и телевидения.
Какую антенну выбрать для цифрового телевидения? Какие бывают антенны? Как подать заявку на активную антенну? Какая антенна лучше? Эти и другие вопросы на сайте
Всем привет! По роду деятельности я очень плотно сталкиваюсь с подключением и настройкой антенн для цифрового телевидения.
Поэтому, опираясь на полученный опыт, у меня есть возможность поделиться, как выбрать антенну для цифрового телевидения и настроить DVB-T2 — 20 каналов бесплатно.
Быстрая навигация по артикулу

Какая антенна подходит для цифрового телевидения DVB-T2
С появлением цифрового эфирного телевидения у многих возникают вопросы, связанные с выбором антенны для DVB-T2. Например!
Можно ли использовать старую антенну, если она была?
Подходит ли эта антенна «польского» типа к этому
Нужна ли мне антенна с усилителем или без него?
Если есть вопрос о покупке нового?
Нужна ли рекламируемая антенна «ключ к бесплатному телевидению»?
Давайте сначала разберемся, что такое вообще антенны.
Для приема телевизионных сигналов используются антенны метрового (МВ) и дециметрового (ДМВ) диапазонов. Есть широкополосные антенны, это «гибрид», когда в конструкции антенны используются элементы диапазонов МВ и ДМБ.
Эти антенны легко отличить друг от друга по размеру.
Элементы диапазона
МВ длиннее. Все по названию.
Так в антеннах элементов МВ примерно от полуметра до полутора метров в длину.
А элементы антенны DMW, в длину всего примерно от 15 до 40 см.
Это антенна DMW диапазона, необходимая для цифрового эфирного телевидения.

Антенна метрового диапазона (MV)
Пример антенны дециметрового диапазона (DMV)
Антенна широкополосная, диапазоны MV и DMB.
Антенна типа «Сетка»
Антенна широкополосная «Колибри»
Итак — для приема цифрового эфирного телевидения нужна антенна дециметрового диапазона, т.е. Антенна с короткими элементами. Или широкополосный.
Теперь вы можете оценить, подходит ли ваша старая антенна для телевизионной техники в формате DVB -T2.Остается открытым только вопрос о его работоспособности и эффективности в вашем районе.
Помимо разделения принимаемых диапазонов, делятся и антенны …
Внутренний и наружный (внешний) — думаю здесь с использованием все понятно.
И более активные и пассивные — об этом чуть позже.
Ну вот и состоялся краткий экскурс в непростую тему незаменимых антенн. Продолжаем …
Особенности раздачи телевизионного сигнала
Расстояние, на которое сигнал передается в диапазон DMB, не отличается большой зоной покрытия.Это намного меньше, чем в метровом диапазоне.
Например:
Если вы использовали радио, то могли заметить, что вы не сможете ловить дальние зарубежные радиостанции в FM или VHF диапазонах, а только те, которые находятся поблизости.
Но это есть, можно целую кучу иностранных в СП или КВ диапазонах.
Все потому, что средние и короткие волны, как счетчик, касается больших расстояний, и ультра-винтовые, как ДМВ, для малых.
Этот недостаток диапазона DMW для цифрового ТВ компенсируется расположением и количеством телевизионных передатчиков — по аналогии с высшей сотовой связью, их очень много.
Также учтем, телевизионный сигнал отлично отражается от объектов, встречающихся на пути.
Это позволяет вам вести прием, когда нет возможности направить антенну в сторону телевизора. Или есть препятствия для прохождения прямого сигнала.
Сухой! Можно ли получить отраженный сигнал?
Так что при правильном выборе антенны и ее правильной установке вы обязательно добьетесь успеха.

Что еще нужно учитывать при выборе антенны
Условия телевизионного сигнала сильно различаются в разных местах, и эти условия необходимо учитывать при выборе антенны.
Вот несколько факторов, которые зависят от того, какую антенну вам нужно приобрести и как ее установить.
Мощность телевизионного передатчика и
Рельеф — горы, низины, равнины.
Стоящая и мигающая антенна в направлении на вышку, высокие, толстые деревья.
Высотные здания и ваше местоположение относительно этих зданий и башни.
Пол, где вы живете — чем выше, тем легче будет антенна.
Возможность или невозможность повернуть антенну в сторону передающей башни.
Активная и пассивная антенны — в чем разница?
Антенны любого вида также могут быть активными или пассивными.
Пассивные антенны — это антенны, усиливающие сигнал только за счет своей конструкции, без использования электронных усилителей, такие антенны используются в зонах уверенного сигнала.
Активная антенна — в конструкции есть усилитель, такую антенну нужно подключить к источнику питания.
Усилитель помогает повысить уровень принимаемого сигнала в зонах неуверенного приема.
Как подключить питание к усилителю активной антенны, несколькими способами
Антенные усилители питаются от напряжения 12 или 5 вольт. Но в последнее время все больше производителей нацелены на выпуск антенн с пятивольтовым питанием.
И в этом причина! Такие антенны проще подключить тем, кто использует приставку для DVB-T2.
Три способа подключения
A) Используйте специальный блок питания с разделителем, который выдает напряжение, соответствующее вашему усилителю.
Назначение разделителя разделено. Он пропускает напряжение антенны, но не пропускает его в гнездо телевизора. Однако при этом не возникает препятствий для поступления сигнала с антенного усилителя в телевизор.
Б) Если используется префикс DVB-T2. Напряжение 5 вольт можно подавать прямо с пульта. Причем для любых усилителей и на 5 и на 12 вольт.
Для этого не требуется никаких дополнительных проводов, блоков питания и т. Д. Напряжение 5 вольт, с антенного разъема приставки, прямо по антенному кабелю, пойдет на усилитель.
Вам нужно только включить это питание прямо из меню консоли. Зайдите в раздел Настройки и найдите пункт «Питание антенны ВКЛ-ВЫКЛ». Выберите ВКЛ, и выйдите из меню (в разных моделях приставки названия этих элементов могут отличаться)
C) Если у вас есть ЖК-телевизор с уже встроенным тюнером DVB-T2, то кроме способа, описанного на листе а), можно сделать следующее.
Нам необходимо приобрести специальный адаптер для питания усилителя от любого USB-порта, в первую очередь учитывая USB-порт ЖК-телевизора.Зато можно подключить любое зарядное устройство с выходом USB
Какую выбрать антенну — Рассмотрим примеры
Как вы поняли из всего вышесказанного, выбирая себе антенну, нужно оценивать различные факторы.
Несколько примеров:
Расстояние до вышки 5-15 км
Вы живете в городе, где есть передатчик сигнала DVB-T2. Или в поселке, недалеко от передатчика 5-15 км.
Скорее всего, вам подойдет комнатная антенна, даже самая простая.Особенно, если вы живете выше первого этажа.
И, находясь недалеко от вышки, может хватить даже простого куска провода вместо антенны.
Учитывая преобладание высших ступеней и достаточно большое количество мест с уверенным сигналом, это мошенники, предлагающие различные, по сути,
При описанных выше условиях они будут работать хорошо.
Но имейте в виду, что количество каналов, которые транслируют телевидение в вашем районе, больше не будет! И не 100 и не 200, как обещает реклама.
Поэтому возникает вопрос, а надо ли от рекламы отваливаться несколько сотен, а то и тысяч для обычной комнатной антенны ?!
Вот несколько недорогих и компактных вариантов антенн для условий с хорошим сигналом.

Комнатная антенна для близких к вышке мест.
Комнатная антенна для мест, близких к вышке. Подробнее option
Эта опция может работать в немного более сложных условиях, чем предыдущие два, особенно версия с усилителем.
Комнатная антенна — особенности применения
Подходящее место для комнатной антенны — это не то место, где она будет хорошо смотреться и удобно стоять, это то место, где будет хорошо приниматься сигнал. И эти два обстоятельства — «смотреть» и «принимать» не всегда совпадают.
Потому что зачастую лучшее, а иногда и единственное место, где можно поймать сигнал, — это место у окна проходящего телевидения. Учтите это!
Чтобы решить эту проблему, вы можете добавить кабель нужной длины, и в некоторых антеннах (например, на фото выше) это несложно.
Но есть комнатные антенны, у которых в корпусе есть встроенный блок питания. У них также есть сетевой шнур для подключения к розетке. И конечно же кабель для подключения к телевизору.

Может показаться удобным, но, увы, не всегда.
Часто место, где антенна способна принимать ТВ-сигнал, находится вовсе не рядом с телевизором и розеткой, а, например, у окна.
И в этом случае короткий сетевой шнур будет препятствием для попадания антенны в нужное место.Помимо кабеля, удлинитель еще может тянуть. В общем куча проводов.
Вы живете на расстоянии от телевизора около 25-30 и более км.
Конечно, многое зависит от мощности передатчика.
А вообще на расстоянии 25 км достаточно малая внешняя антенна. Как, например, изображенные в самом начале поста, это антенна DMV или широкополосная «Колибри».
В моем районе с расстояния 25 км при прямой видимости антенна с пассивным ДМВ с длиной стрелки примерно 80 см уверена с необходимостью поднять антенну выше двух метров от земли.
Вы также можете использовать хорошую активную комнатную антенну.
В некоторых домах даже с первого этажа, если есть окно в сторону башни или возможность принимать отраженный сигнал от соседних построек.
Этаж выше второго значительно увеличивает вероятность успеха.
Существует простой принцип определения мощности антенны — чем длиннее стрелка антенны, тем больше коэффициент собственного усиления, и не за счет усилителя.
Антенна для сложных условий приема сигнала

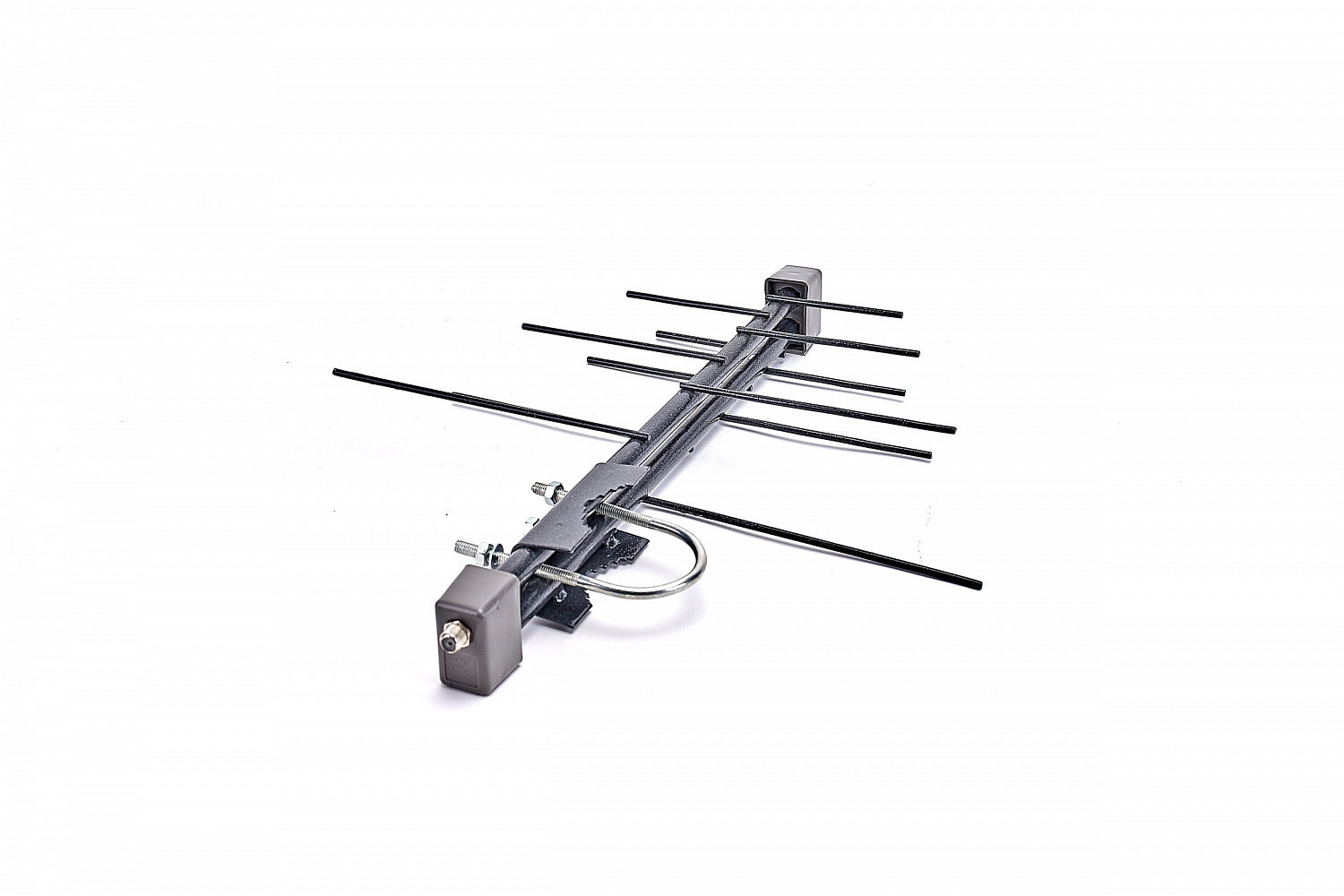

Например, активная антенна на фото которой ниже, в нашей местности тянет сигнал с расстояния 60 и более км. Успешно применяется в самых сложных местах, в домах на сильном низине, длина около 1,7 метра, но есть антенны и длиной до 4 метров.
Помимо длины, в сложных условиях или при большой удаленности от компьютера важную роль играет наличие усилителя, т.е.е. Антенна должна быть активной.
Есть варианты мощных антенн, где вместо одной штанги используются сразу три, поэтому способность антенны усиливать сигнал только увеличивает конструкцию.
И в тандеме с усилителем эта антенна становится очень мощной ловушкой для телевизионного сигнала.
Но впечатляет этой антенной, не спешите за ней бегать. Это нужно только при действительно очень и очень сложных условиях приема.
В большинстве случаев другие довольно дешевые варианты. К тому же, если в вашем районе сигнал и такой сильный, усилитель будет мешать только в антенне.
Вот как раз тот случай, когда кашу можно испортить. Пример этого описан ниже.
Польская decllar антенна для цифрового телевидения
В некоторых случаях антенна «Сетка» может полностью успешно принимать цифровое телевидение. Особенно, если вы не очень близко от передающей башни.
Однако, при использовании своей старой антенны, он столкнулся с ситуацией — люди пула (сетки) не могли получить от нее сигнал цифрового вещания.
Либо вообще, либо периодически «отваливался» сигнал, картинка разлеталась кубиками, было зависшее изображение и звук. Один из пакетов цифрового телевидения мог пропасть, а другой работал нормально.
Проблема этих явлений в подавлении сигнала.
Выход есть, рассматриваем варианты ….
1) Иногда достаточно просто отключить питание антенны от розетки и все. Но это помогает не всегда и тогда нужны более серьезные меры.
2) Уменьшите напряжение питания усилителя с помощью регулируемого источника питания. Или кормите еду прямо с консоли. После разделителя штатного блока питания антенны путем установки обычного штекера.
3) Доберитесь до платы усилителя, та алая стоит на самой антенне, и подключите все без усилителя.
4) Бросьте эту старую недолговечную антенну и купите нормальный, диапазон DMB.
П.С. Новый, типа решетка.
Надеюсь, эта статья будет кому-то полезна, оставляйте свои отзывы, комментарии, делитесь опытом.
П.С. Если вы приобрели новую антенну, но не уверены, подойдет ли она вам, спросите у местных продавцов, занимающихся антеннами.
Бывает, что довольно хорошо известно, какую антенну лучше брать для фокусировки по месту жительства.
И договоримся о возможности, если вдруг не подойдет, поменять на антенну другого типа. По крайней мере, в моем магазине это возможно.

Под дециметровым диапазоном понимается частотное вещание телевидения, в том числе цифрового.Одни сегментные антенны имеют простую конструкцию, другие — сложную. Назначение агрегатов брать горизонтальную поляризацию с наибольшей. Сегодня мы рассмотрим, как делается антенна DMW своими руками.
Простая конструкция антенны с центральной частотой 500 МГц
Антенна DMV, описанная в журнале Radio №3, 1991 г., не раз отбрасывалась, сегодня решили воскресить продукт, чтобы читатели могли его использовать. Была выполнена схема частичного зигзага. Есть гуар с преобразователем, он предназначен для приема DMW на ТВ вход телевизора.Мы помним советскую технику, знаем: на задней стене телевизора два гнезда. Дециметровый диапазон состояния не использовался. Вещают региональные каналы.
Делаем квадратную рамку со стороны 75-омного кабеля равной четверти длины волны. Берем 500 МГц — получаем 12,5 см. Каркас прикреплен на один угол вниз к основанию из диэлектрического материала:
Верхний угол кабеля зачищен. Изоляция, снимается экран длиной 10 мм.
В нижнем углу провод берется с запасом в пару сантиметров.С лишних участков снимается изоляция, затем припаиваются экраны, образуя электрический контакт. Внутренняя опека просто висит в воздухе.
Крепление антенны к основанию осуществляется луженой проволокой диаметром 1 мм. Дополнительно усиливает контакт между экранами в нижнем углу.
Остальное — квадрат, стоящий на одном углу, который крепится к основанию.
Квадратные углы слегка сглажены. Следите за скобами из проволоки на месте, образуя прочную конструкцию.Вы можете изменять длину сторон квадрата в соответствии с вашими потребностями. Настройте резонанс на частоту телевещания. При необходимости экран вешается на расстоянии 10 см с обратной стороны пластины на расстоянии 10 см. Итого на антенну получается почти квадрат квадрата, равный 12,5 см. Расстояние выбирается путем определения длины волны.
Рефлекторный экран крепится к четырем стойкам, имеет ширину 330 мм, высоту 200 мм. Центр симметрии совпадает с осью конструкции антенны.Принимаю прием с одной стороны, устраняет часть помех. Этот шаг полезен, если есть эффект многолучевого распространения. При этом введение экрана примерно вдвое превышает коэффициент усиления антенны. Конвертер сегодня выглядит неуместным. Усилитель антенны PMW пригодится, если сигнал слабый, вышка далеко.
Легко заметить: громоздкая конструкция. Кабель на 75 Ом разработан по советской технике. Общепринято стандартное телевидение.Сегодня устройства работают, питаясь от кабеля с волновым сопротивлением сопротивлением 50 Ом. Поэтому, прежде чем делать антенну ДМВ, нужно ее найти. Если усилитель дополнительно может, хорошо! Получается антенна ДМВ активная.
Самая простая конструкция антенны ДМВ
Намного проще использовать коаксиальный кабель, создав четвертьволновой вибратор. Найдите частоту приема. Первый московский мультиплекс использует 559,25 МГц, отсюда и рассчитываем длину волны.
Итак, убираем 13,4 см.Сопротивление четвертьволнового вибратора близко к 40 Ом. Примите во внимание тот факт, что при переговорах просто вставьте в приемник цифрового телевидения, подключив предварительно F-разъем Go к другому важному разъему. Очистите только внешнюю оболочку, экран. Четвертьволновый вибратор расположен горизонтально для лучшего приема. Конструкцию соберут школьники, нашедшие по 20 рублей за провод, нож, коннектор. Самая простая антенна ДМВ своими руками, для сравнения, при покупке просят о большей, чем деревянной.
Не ждите больших подвигов, не затащите на крышу. Не внешняя антенна ДМВ. Гарантия усилит прием штатной магнитолы. Нет времени делать — попробуйте простой способ.
Антенна DMW — 855 МГц
Размер антенны должен соответствовать 69 каналу Восточной Европы и России. Видео транслируется на частоте 855,25 МГц, звук — 861,75 МГц. Насколько можно судить, контур достигает 857 МГц. Для изготовления вам понадобится изрядный кусок проволоки с волновым сопротивлением 75 Ом.Из 53 см делаем кольцо с перерывом, куда будем снимать сигнал. Примечание: экран тревожный. Присоедините соответствующее U-образное колено кабеля 75 Ом, половина волны — 175 мм.
Это делается следующим образом:
один конец внутренней жилы U-образного колена помещается на сигнальный провод, кабель, идущий к приемнику, также на одной стороне экрана антенны;
Второй конец внутренних проводников U-образного колена размещен на противоположном конце экрана антенны.
В результате добавленная линия линии уравнивает сопротивление круглой цепи и кабеля, идущего к приемнику. Чтобы получить от устройства антенну для цифрового телевидения DMW, необходимо настроить частоту мультиплекса. Процедура подробно объясняется:
Длина U-образного изгиба равна половине длины волны мультиплексора.
Диаметр рамки составляет четверть мультиплексной волны.
Multiplex wavelength можно найти в Интернете, местных газетах.Чтобы получить вертикальную поляризацию, поверните рамку на 90 градусов, сломав блок. Вы можете поймать сигнал радио. Самая простая внешняя антенна ДМВ.
Вультеративная антенна DMV-MV
Антенна MB-DMW дает небольшое усиление, за небольшим исключением перекрывая каналы 1-41. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и метрового плетеного вибратора.
Общая длина устройства 64,7 см. Приступим к переднему краю! В дециметровой части разместились 5 директоров, один двойной отражатель.Если считать спереди, есть длина и удаление друг от друга:
Длина 19,9 см — снятие с переднего края ноль.
Длина 20,2 см — снятие с первого директора 13,9 см.
Длина 20,4 см — снятие со второго директора 13,2 см.
Длина 21,2 см — снятие с третьего директора 6,3 см.
Длина 31,4 см — снятие с четвертого директора 2,2 см.
Длина рефлектора 34,9 см — снятие с пятого директора 7.7 см.
Обратите внимание: отражатель состоит из двух проводов, расположенных один над другим с перемычкой, в середине антенны DMW, расположенной на центральной оси. Высота джемпера 10 см. Пятый директор вытянутой овальной рамки, верхняя катушка которой прикреплена к оси антенны. Открытая часть пятого директора будет служить для параллельного подключения счетной части, которая закреплена вертикально в задней части антенны.
Метровая часть — это 6 лучей, разорванных по вертикальной оси симметрии.Один горизонтальный. Лучи основаны тремя штуками на элементах двухпроводной линии шириной 5 см. Если смотреть сверху, зеркало погнуто. Угол между лучами составляет 120 градусов. Если посмотреть спереди, то получится правильная шестизвездная звезда с угловым расстоянием между стержнями 60 градусов. Длина каждой 108 см. Для подключения конструкции центр антенны, сидящей на оси, будет служить двухпроводной линией общей длиной 91,5 см, идущей прямо к 5-му директору (нижний открытый виток).
Линия на 11 см оставляет звезду вверх. Деталь полукругом, начиная с 5 директора и заканчивая звездой по вертикали. На расстоянии 11 см теперь в сторону директора две точки коаксиального кабеля 75 Ом, идущего к телевизору. Отрезки от точки двухпроводной линии до звезды и 5 директора выбираются так, чтобы волны полос не смешивались. Счетчик легко переходит от звезд к кабелю, децимальная часть не идет, наоборот, от 5 директора, сопротивления маловато для высоких частот, непреодолимое надолго.
Телевизионные антенны DMW-MV изготовлены из материала, обеспечивающего необходимые прочностные характеристики. На одном проводе двухпроводной линии размещается центральный жилой кабель, на другом — экран. При необходимости добавляется соответствующее устройство. П-образное колено применять сложно, диапазоны разные, пишет автор изобретения: Особых отражений мощности не наблюдается.
Другие антенны диапазона DMW
Антенна DMV logopeodic является широкополосным устройством. Ловля весь ассортимент.Напоминает конфигурацию волнового канала, отличается тем, что директора расположены по другому математическому закону, давшему название конструкции антенны DMW. Директоры треугольника. Антенна DMW Delta h211-01 сделана именно так. Предоставляя широкополосный доступ.
Антенна для DMW сделана своими руками от подруги, можно разместить множество металлических предметов. Эти конструкции входят в состав всех схем, сегодня действуют узкоспециализированные устройства.Цифровые мультиплексы вообще занимают одну частоту. Антенны Телевизионные DMW-MV стали ненужными.
Радиолюбителям желаем удачи, помощь удачи понадобится, учитывая проницательность статей на дизайнерскую тематику. Я не претендую на идеальность, но хотя бы попробую!

Дециметровые волны закладываются с периодом 10 см — 1 м. Эта особенность лежит в основе именования устройств. На этой частоте электромагнитные колебания распространяются в основном по прямой линии, избегая звона на земную поверхность, частично отражая тропосферу.Следовательно, прогнозируется длинная связь ДМВ, дальность действия не превышает 100 км. Можно ли собрать дециметровую антенну своими руками? Может, активно собираются инженеры-любители.
Beer Banks примут телевизионное вещание
FMW-частоты расположены в диапазоне от 300 МГц до 3 ГГц. Здесь сосредоточено множество коммерческих, общественных каналов.
Передача «Дешево и сердито» научила ловить первый канал москвичей. По имеющимся данным, передаваемым диапазоном МВ, звук соседствует с FM-радиостанциями, самодельная конструкция, продемонстрированная приводом, используется DMW.
Вам понадобятся две пивные банки емкостью 0,5 литра (больший объем, меньшие частоты). Сэкономить можно, купив минеральную воду, сок в жестяной банке. Для крепления указанных баков потребуется каркас.
Первый канал рекомендует использовать деревянную доску диаметром 10 см, энтузиасты придумали конструктивное решение. Банки предлагается вешать на обычную деревянную вешалку. Комнатная дециметровая антенна, выполненная аналогично, легко устанавливается на оконную ручку, гвоздь.
Кроме двух пивных банок вам понадобятся:
Пара острых усилителей (саморезов) диаметром 2-3 мм, отвертка.
Отрезок коаксиального кабеля от места расположения антенны до телевизора.
Один стандартный разъем.
Моторный скотч, изолента.
Паяльник, канифоль, припой, пара клемм под указанные п.1 винты.
Начать следует с пломбирования разъема, клемм в проводе.Первый будет располагаться со стороны телевизора, второй — с противоположного конца (жилого, экрана). Обе клеммы нужно развести на 12 см.
Конструкция антенны позволяет избежать затруднений: берега фиксируются горизонтальной перемычкой шейки на расстоянии 75 мм друг от друга. Старт сборки необходимо прикрепить к клеммам на шейки саморезов. Проверять на отказ нет необходимости, провода должны плотно прилегать к банкам.
Цистерны параллельно друг другу усилены скотчем на подвеске.Самодельная дециметровая антенна готова. Повесив вешалку на место наилучшего приема — сначала нужно найти, — прикрываются занавеской, одеждой. По свидетельствам очевидцев, проектные работы обустроили на более скромных замусоренных берегах. Можно активно экспериментировать, изменяя расстояние между резервуарами, оценивая качество визуального изображения.
Кольцевой стандартный телевизионный провод
В конструкциях не потребуется ничего, кроме коаксиального кабеля сопротивлением 75 Ом (РК 75).Из пропила длиной 530 мм нанизывается гладкое кольцо, усиленная фанера, оргстекло. Высокое входное сопротивление не позволит создать прямое подключение к телевизору, используется специальное согласующее устройство — U-образное колено.
Отрезок кабеля длиной 175 мм изгибает форму буквы U. Концы совмещены с краем провода, идущего к телевизору, с обеих сторон. Конструкция скрепляется скотчем, любым другим подходящим материалом. Между собой припаяны три экрана.П-образные вены соединены с экраном изогнутыми кольцами с двух сторон, центральный провод телевизионного кабеля — одним.
Получается пассивная антенна Дециметрового диапазона. Для уличного использования покройте кабель компаундом, смолой, завершите изделие прочным непроницаемым пластиковым корпусом.
Wi-Fi кольца, телевизор
Два контура из алюминия
«Чебурашка» прочно застала небытие, оказалось не окончательно. Многие когда-либо видели плоскую алюминиевую пластину, снабженную огромными кольцами по бокам, как сделать дециметровую антенну своими руками? Вам понадобятся два плоских алюминиевых кольца внешним диаметром 100 мм, внутренним — 38 мм.Через каждые 5 мм вырезается прорезь.
Получается, что два контура позволят избежать использования трансформатора. Каркасом будет служить стеклопластиковая доска, кусок прочной доски. Оба кольца крепятся с расстоянием между центрами 103 мм в сторону пазов. Верхний, нижний края промежутков попарно соединяются. К получившимся парам подключаем экран, коаксиальный кабель, идущий к телевизору.
Антенна украшает балкон, комнату, крышу. Короче длина коаксиального кабеля к телевизору более уверенного приема.
Схема образована круговыми вибраторами. При горизонтальной поляризации волны разности фаз между симметричными кольцами, расположенными одно над другим, не возникает, кабель отводит полученное излучение от автомобиля.
Резонансная частота изделия составляет 802 МГц, что позволяет использовать Wi-Fi сети 900 МГц, просматривать телеканалы 38 — 64. Антенна дециметрового диапазона отлично согласуется с коаксиальным кабелем РК-75, демонстрирует коэффициент усиления 15 дБ.
Конструкция вертикальная, слоты должны располагаться один над другим, соответственно поляризация принимаемого сигнала горизонтальная.
Два контура Гетинакса
Радиолюбителям может показаться привлекательным другой способ изготовления описанной конструкции: на плате Hetinakse нужные формы вырезаны односторонним фольгированным текстолитом. Ранние кольца по описанной схеме необходимо оставить контактный мостик внешней шириной 20 мм, внутри 5-миллиметровую прорезь.В коаксиальном кабеле просверлены два зеркальных отверстия.
Способ удобен: в Гетынаксе прорезаются четыре монтажных паза. Четыре монтажных паза позволят надежно зафиксировать изделие. Использование:
Дизайн легко переносится на высокие и низкие частоты за счет изменения геометрических размеров окружностей. Оптимальное входное сопротивление легче выбрать эмпирически (пробуя практические размеры).
Уплотнение производим пластинами из оргстекла, равными Getinaax. Периметр щели закрывается жидкими гвоздями.
Любопытной особенностью типа антенн назовем возможность создания фазированной решетки. Две идентичные конструкции устанавливаются вертикально друг над другом, разделенные удаленным расстоянием (в описанном примере 406 мм между центрами G8). Для создания единой решетки используется суммируемое устройство, состоящее из двух соединенных посередине отводов длиной 325 мм. Коаксиальный кабель припаян к месту подключения.
Один контур с трансформатором
Теперь, когда понятно, как сделать дециметровую антенну, рассмотрим упомянутый выше трансформатор, который выполняет гальванику антенны и телевизионных цепей.Основа выполняет описанную выше конструкцию. Контур один, оба конца замкнуты на первичной обмотке миниатюрного трансформатора, ко вторичной — коаксиальный кабель телевизора припаян.
Сердечник, образованный несколькими витками проводов, играет роль согласующего устройства. Для изготовления навесного элемента необходимо взять кольцевой сердечник с внешним диаметром менее 10 мм, толщиной 2-3 мм. Проволока диаметром 0,2 — 0,25 мм наматывается по двум виткам по несколько витков в каждой.
По эффективности конструкция не уступает описанным выше двухконтурным моделям. Поляризация горизонтальная (щель должна быть вертикальной).
Цифровое телевидение
Дециметровые антенны для цифрового телевидения изготавливаются относительно просто. Нам понадобится деревянный угольник диагональю 200 мм или подобный предмет из оргстекла, честный отрезок штатного кабеля РК-75.
Рассматриваемый вариант является частью зигзагообразной антенны, отлично обслуживает дальность приема цифровых каналов вне зависимости от наличия прямой видимости на вышке.Для улучшения характеристик следует покупать усилитель.
Кончик проволоки зачищен на 20 мм. Затем из кабеля прибивается квадрат диагональю 175 мм. Конец натягивается снаружи на 45 градусов, начало начинается с зачистки участка 20 мм, плотно загрунтованного к концу. Обеспечивается надежный контакт экранов. Конец жилки висит в воздухе.
На углу напротив начал защитный слой, экран на участке 20 мм будет верхом антенны.Квадрат кабеля симметрично закреплен по периметру деревянного листа. В области экранирующих экранов, где начало и конец соединены друг с другом, для улучшения электрического контакта используются медные деформации толстой проволоки.

Вот так делается антенна дециметрового диапазона своими руками. При использовании на открытом воздухе он должен быть защищен пластиковым корпусом от воздействия внешней среды, либо надежно скрыт отверстием мансардного окна. Через металл, плитку, шифер сигнал бывает редко.Если крыша сделана из ПВХ, пластика, ткани или аналогичных материалов, допустимо размещение изделия на чердаке.
Чтобы заблокировать эффект многолучевости, используется отражатель в форме куска дерева. Тисненые стойки из эбонита коаксиально антенны.
Построенные конструкции предназначены для проведения волн с линейной поляризацией. Возможно, вам придется использовать спиральные антенны.
DIY HDTV антенна 1500 миль 4K 1080P с усилителем сигнала DVB-T2 — Indigo-Deals ™

📺 ПОЛУЧИТЕ КАБЕЛЬНОЕ ТВ БЕСПЛАТНО В ЛЮБОЙ СТРАНЕ МИРА! 📺
Никогда больше не платите дорогую плату за кабельное или спутниковое телевидение! Антенна HDTV может отображать все ваши местные новости, погоду, ситком, детские и спортивные программы Совершенно бесплатно . Интернет не требуется Просто подключите антенну HDTV к усилителю сигнала усилителя и выполните поиск канала. работает как в новых, так и в старых телевизорах Smart TV!
—

Как это работает?
Интернет не требуется, вам просто нужно подключить антенну HDTV к усилителю сигнала усилителя и выполнить сканирование каналов (сканирование каналов может длиться около 1 часа).
Широко совместимый с HDTV различных цифровых наземных (DVB-T, ISDB-T, DMB-T / H, ATSC) и DAB / FM радио.Работает как в новых смарт-телевизорах, так и в старых!

Сэкономьте деньги: Не платите за дорогой кабель или спутник. Бесплатные каналы на всю жизнь!

Тысячи каналов бесплатно! Получите доступ к местным новостям, ситкомам, спортивным каналам, образовательным материалам и т. Д. И не платите за дорогое кабельное или спутниковое телевидение.

Высокое разрешение: Наслаждайтесь высококачественным эфирным вещанием.

Диапазон 120 миль: Ультратонкая антенна HDTV, которая имеет радиус действия 120 миль и может быть размещена в любом месте вашего дома, и антенна постоянно сканирует новые каналы.

Высокопроизводительный тонкий дизайн : Тонкий, мягкий и легкий, поэтому вы можете спрятать его за телевизором, положить на стол или прикрепить высоко к окну.

Длинный кабель : длинный коаксиальный кабель позволяет легко разместить антенну в месте с лучшим приемом в вашем доме. Антенна может питаться либо от розетки, либо от USB-порта телевизора.

Технические характеристики:
Диапазон частот: 174–230 МГц и 470–862 МГц
Номер модели: N0001-Черный
Цвет: Черный
Тип: DIY ТВ антенна радиоантенна
Усиление: 25DB
Поляризация: Поляризация: Вертикальная поляризация
Содержимое упаковки:
1 телевизионная антенна
1 усилитель сигнала
1 универсальный разъем

Доставка товара займет 10-24 рабочих дня.Обратите внимание: в связи с продолжающимся глобальным кризисом COVID-19 большинство аэропортов, почтовых отделений и судоходных компаний по всему миру работают с различными государственными ограничениями, что делает очень возможными дополнительные локальные задержки в доставке продукции, мы делаем все возможное, чтобы вы продукты как можно скорее.
Рамочная антенна для цифрового ТВ своими руками. Способы изготовления антенны DVB-T2 для цифрового телевидения
В наше время цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое телевидение скоро просто исчезнет как вид.Исходя из этого, предлагаю вам сделать простую антенну для приема цифрового телевидения, которая будет принимать сигнал не хуже заводских моделей, а иногда и лучше.
Антенну сделаем на примере так называемой «восьмерки», ее можно использовать как без рефлектора, так и с ним. Если источник сигнала находится далеко от вас, то лучше добавить отражатель, с его помощью прием сигнала будет лучше и стабильнее, главное знать, где установлена вышка, и направить ее на нее.
Для изготовления антенны можно использовать любой токопроводящий материал подходящего сечения (алюминиевый провод, труба, профиль, уголок, шина и т. Д.), Но, как показала практика, лучше всего использовать медный провод с сечение не менее 6 мм2 (чем толще, тем лучше прием), а также при необходимости легко гнуть, паять или выравнивать.
Изготовление антенны
Для изготовления антенны берем кусок провода длиной 112 мм и сгибаем в таком порядке: делаем первый отрезок 13 см + 1 см для петли (для прочности связи).Делаем вторую и третью по 14 см, четвертую и пятую по 13 см, шестую и седьмую по 14 см, а последнюю восьмую по 13 см + 1 см петли жесткости.
Концы провода нужно скрутить в петли и хорошо припаять, это место будет контактом для подключения кабеля, куда не важно припаять центральную жилу кабеля.
Не бойтесь ошибиться или просчитаться, мы не делаем антенну, отвечающую всем стандартам, нам нужна простая и рабочая, так сказать суррогатная, но надежная.Я лично размер не выдержал, без рефлектора кабель использовал 50 Ом, а не 75 Ом, а с толстой оплеткой. Тем не менее, антенна работает неплохо. Ниже я напишу, какой именно должна быть длина сторон квадрата у вашей передающей башни (на какой частоте она передает) и как ее рассчитать.
Для жесткости данной конструкции можно использовать обычный колпачок от двадцатилитрового флакона и залить места пайки пластиковым клеем из пистолета, так контакт будет лучше и не удастся случайно оторвать кабель.
В результате получилась такая конструкция и, как видите, ее можно установить где угодно: карниз, занавеску, оконную раму и т. Д.
шт. Чтобы узнать, на какой частоте передает ближайшая телебашня и в каком направлении направить антенну, которую вы сделали, просто зайдите в офис. сайт российских телеканалов и следуйте инструкциям, там все просто.
После того, как вы узнаете частоту передатчика, с помощью онлайн-калькулятора (найти в интернете не проблема) рассчитайте длину сторон квадрата, там тоже все просто, вставьте полученные данные и получите результат.
Самая простая антенна для цифрового телевидения. Сделай сам.
Это уже свершившийся факт — аналоговое наземное телевидение завершает свою славную историю в России. На смену ему пришло цифровое телевещание. Это в целом хорошо, качество ТВ картинки намного выше. Сегодня я расскажу, как самому сделать простую антенну с хорошими характеристиками.
Немного воспоминаний. В школе я учился в радиокружке под руководством специалистов СОНИИР, ребята очень профессиональные, передали свои знания молодежи.И тогда в нашем городе появился первый телеканал, альтернативный государственному вещанию. Там играли всевозможные фильмы, которые в то время показывали в видеосалонах. Ну мы естественно к учителям ходим, мол, подскажут, как сделать антенну, чтобы она была простой и чтобы она была хорошей. Что ж, недолго думая, антенна была спроектирована, изготовлена и испытана, показав отличные результаты. И вообще, когда встал вопрос об антенне для цифрового ТВ, у меня не возникло сомнений в конструкции антенны.
Для изготовления антенны используется обычный медный провод, чем толще диаметр, тем прочнее будет изделие. Конструкция показана выше. Думаю, по изготовлению вопросов возникнуть не должно. Дополнительным преимуществом является то, что характеристическое сопротивление антенны совпадает с характеристическим сопротивлением кабеля и не требуются дополнительные согласующие элементы.
Простая модификация домашней комнатной антенны!
Итак, вы приобрели цифровую приставку для телевизора.Пора начать пользоваться — а что делать, если у вас нет подходящей наружной антенны ? Не беда — возьмите простую комнату и добавьте к ней … усилитель ! Как правильно их подключить — читайте дальше!
Почему это работает?
Влияние шума на изображение в аналоговой и цифровой версиях сигнала
Со старым аналоговым сигналом подключение усилителя к простой антенне не дало результата — вместе с полезным сигналом увеличился шум и картинка все еще была снежной и прерывистой … А вот цифровые каналы другое дело ! Для того, чтобы извлечь полезный сигнал, приемнику достаточно небольшой разницы с шумом. Если усилить даже шумный сигнал внутренней антенны, то уровня достаточно , так что цифровые каналы извлечены и расшифрованы .
Как это сделать?
Вам понадобится простой усилитель сигнала (переходник с антенным штекером) и комнатная антенна … Подключите антенный штекер ко входу усилителя.Выход усилителя соответственно подключен к телевизору.
Поэкспериментируйте с положением антенны — и все заработает. Включите приставку, воткните переходник усилителя в розетку и включите настройку — через некоторое время приставка найдет до 30 каналов с четким изображением — и все это без внешней антенны! Согласитесь, очень удобно!
Удачного монтажа и интересных телешоу!
Антенна цифрового ТВ за 15 минут
Многие из нас хотя бы раз в жизни сталкивались с ситуацией, когда при наличии телевизора у нас полное отсутствие антенны или кабельного телевидения.И самое досадное, что там телебашня, а по телевизору погодные явления показывают в виде снега. Да и сами радиоволны не хотят влетать в гнездо антенны и перемещать электроны.
Часть населения, воспитанная под бдительным взором всевидящего ока партии, несомненно, с головой бросится выполнять свой гражданский долг в качестве потребителя в ближайший супермаркет бытовой техники, где хитрый взгляд консультанта сразу выделит вас как объект стопроцентного развода.- Почему? — сомневаетесь, перебирая файлы в голове в поисках знаний об антеннах …
Так что для тех, кто ничего не нашел, поясню. Вам будут энергично впаривать антенну, «специально созданную для цифрового телевещания» и без нее, ваша любимая, ваш телевизор не сможет выдавать качественное изображение. Некоторые, особенно ретивые консультанты будут утверждать, что она даже берет сателлит. (Консультант, как гаишник, обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетентности.) Цена такой «крутой» антенны может быть больше 1500 руб. Выглядит это так:
Давайте подробнее разберемся, что к чему. Два телескопических активных элемента симметричного вибратора для приема УКВ волн (в этом диапазоне работает очень мало каналов, а цифровые не работают вообще). Нажимая или нажимая на эти трубки, вы настраиваете антенну в резонанс с несущей частотой определенного телеканала, и оба элемента должны быть одинаковой длины. Черный «бублик» — это антенна дециметрового диапазона (ДМВ) (внутри просто обрыв провода).Эта антенна точно не настроена на какой-либо канал УВЧ, но имеет средние характеристики, то есть не имеет значения, ловит ли она, для этого на всех каналах. Внутри стенда находятся согласующие трансформаторы и, если есть шнур питания, то усилитель, коэффициент усиления которого изменяется регулятором. Этот усилитель — самая бесполезная вещь во всей этой конструкции. Позволь мне объяснить. Когда телебашня находится в пределах видимости (10-15 км), мощности полезного сигнала хватит для надежного приема, а если дальше, то такая широкополосная антенна тоже будет принимать помехи, которые также будут усиливаться усилителем.В таких удаленных местах необходимо позаботиться об наружной антенне.
А что касается приема цифрового сигнала, так антенна на барабане, какой сигнал принимать: цифровой ли, аналоговый, это все частотно-модулированное. Все необходимые преобразования происходят на телевизоре.
А тут у уважающего себя гражданина непременно крамольные мысли:
— китайцы под видом высоких технологий, впаривая нам две трубки и один провод (остальное нефункционально) — врут;
— продавцы, продающие копейку по непомерным ценам — тоже лгут, возлагая на нее несуществующие функции;
— у власти, что позволяет открыто обманывать своих граждан тоже видимо морда в пух.
Поэтому призываю поразить мир буржуазных товаров народного потребления качественными самоделками.
Если у вас есть ТВ-кабель с вилкой, а также кусок провода длиной 125 см и диаметром не менее 1 мм из любого металла, вы можете собрать качественную ДМВ антенну за 15 минут. Если, конечно, вы не добавите каких-то дизайнерских доработок.
Итак, вооружившись плоскогубцами, если есть возможность, паяльником и хитрым русским словом, сгибаем из провода такую завитушку (см.рис.3-4), со сторонами 13-15 см. Концы провода можно припаять, а можно просто скрутить в верхнем или нижнем углу. На рисунке показано, где припаиваются центральная жила и оболочка кабеля. Следите за тем, чтобы тонкие проволоки оплетки не соприкасались с центральным проводом. Расстояние между точками «а» и «б» должно быть 1,2 -1,5 см, углы желательно прямые и все должно быть в одной плоскости. Кстати, конструкцию можно сделать из металлической ленты. Чем шире лента, тем шире частотный диапазон, но тем меньше коэффициент усиления, который в проводном варианте будет около 8.5 децибел (для китайской побрякушки около 4). Подключите антенну к телевизору, установите ее вертикально и перпендикулярно ее плоскости в сторону ретранслятора.
Если все сделать правильно, то сразу все заработает и можно думать о дизайне. Ибо сказано: функциональность — это предвестник дизайна.
Сделав такое, вы внезапно почувствуете, как повысилась ваша самооценка, и это не останется незамеченным вашей женой или девушкой.А сэкономленные деньги можно потратить на романтический семейный ужин, ведь в глазах супруга (подруги) вы станете гением, по крайней мере, до тех пор, пока не разлетятся первые носки.
Я был бы рад, если мое письмо породит мудрые мысли, которые направят меня на путь технической атаки.
Во времена огромных ламповых телевизоров не хватало хорошей антенны для приема высококачественного аналогового ТВ. Те, что можно было купить в магазинах, были невысокого качества. Поэтому люди делали телевизионные антенны УВЧ своими руками.Сегодня многие интересуются самодельными устройствами. И даже когда цифровые технологии повсюду, этот интерес не угасает.
Цифровая эпоха
Эта эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. У него есть свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальнейшего сигнала просто нет. Цифровой сигнал не заботится о помехах, однако в ситуации рассогласования кабеля или различных фазовых искажений практически в любом месте на передающем или приемном тракте изображение может быть квадратным даже при высоком уровне сигнала.
В современном телевидении произошли и другие изменения. Итак, все вещание ведется в диапазоне UHF, передатчики имеют хорошее покрытие. Условия, при которых радиоволны распространяются по городам, резко изменились.
Параметры антенн
Перед тем, как приступить к изготовлению, необходимо определить некоторые параметры этих конструкций. Они, конечно, требуют глубоких знаний в различных областях математики, а также законов электродинамики.
Итак, коэффициент усиления — это отношение мощности на входе опорной системы к мощности на входе используемой антенны. Все это будет работать, если каждая из антенн будет создавать значения интенсивности и плотности потока с одинаковыми параметрами. Значение этого коэффициента безразмерно.
Направленное усиление — это отношение напряженности поля, создаваемого антенной, к напряженности поля в любом направлении.
Следует помнить, что такие параметры, как КУ и КНД, не связаны между собой.Есть УВЧ-антенна для цифрового ТВ, которая имеет очень высокую направленность. Однако выигрыш у него невелик. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь он сочетается с очень мощным уровнем усиления.
Сегодня можно не искать формулы, а пользоваться специальными программами. В них уже учтены все необходимые параметры. Достаточно ввести какие-то условия — и вы получите полный расчет ДМВ антенны, чтобы потом ее собрать.
Нюансы изготовления
Любой элемент конструкции, в котором протекают сигнальные токи, необходимо подключать с помощью паяльника или сварочного аппарата. Такой узел, если он находится на открытом воздухе, страдает срывом контакта. Из-за этого различные параметры антенны и уровни приема могут значительно ухудшиться.
Это особенно актуально для точек с нулевым потенциалом. По мнению специалистов, в них может наблюдаться напряжение, а также пучность тока. Точнее, это максимальное значение тока.Он присутствует при нулевом напряжении? Это не удивительно.
Такие места лучше всего делать из цельного металла. Токи утечки вряд ли повлияют на картинку, если соединения сварные. Однако из-за их присутствия сигнал может пропасть.
Как и чем паять?
Антенна УВЧ своими руками сделать не очень-то просто. Это предполагает работу с паяльником. Современные производители телевизионных кабелей больше не делают их из меди. Сейчас есть недорогой сплав, устойчивый к коррозии.Эти материалы сложно паять. А если нагревать их достаточно долго, есть риск обжечь кабель.
Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои и флюсы. Не жалейте пасту при пайке. Правильно подойдет припой, только если он окажется под слоем закипевшего флюса.
Catch T2
Чтобы наслаждаться цифровым ТВ, достаточно приобрести специальный тюнер. Но у него нет встроенной антенны. А те, что предлагаются как специальные цифровые, слишком дороги и бессмысленны.
Теперь научимся ловить Т2 на полностью самодельную конструкцию. Самодельная ДМВ антенна проста, дешева, качественна. Попробуй сам.
Самая простая антенна
Чтобы собрать эту конструкцию, вам даже не нужно будет идти в магазин. Для его изготовления достаточно обычного антенного кабеля. Для кольца понадобится 530 мм проволоки и 175 мм для петли.
Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить в петлю.А к последнему нужно припаять кабель, который подключается к тюнеру Т2. Итак, на кольце экран и центральная жила соединены с петлевыми экранами. У последних также соединяются центральные вены. А кабель к тюнеру стандартно припаян к экрану и центральной жиле.
Так получилась антенна ДМВ, сделанная своими руками. Его конструкция оказалась очень дешевой и практичной. И работает не хуже дорогих магазинных вариантов. Его нужно закрепить на фанере или оргстекле.Для этого отлично подойдут строительные хомуты.
«Народная» антенна
Конструкция представляет собой алюминиевый диск. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен быть толщиной 1 мм. Для начала нужно сделать в диске надрез (шириной 10 мм). В месте разреза следует установить плату из текстолита. Он должен быть толщиной 1 мм.
На плате должны быть отверстия для винтов MZ. Плату необходимо приклеить к диску. Затем нужно припаять к нему выводы кабеля.Центральную жилу следует припаять к одной стороне диска, а экран — к другой. По качеству такая ТВ антенна будет лучше принимать с двумя дисками, особенно если она расположена далеко от ТВ ретранслятора.
Универсальная антенна
Ничего сверхъестественного не будет использовано для создания этой конструкции. Изготовим его из подручных материалов. Однако, хотя он самодельный, он отлично подойдет для всего дециметрового диапазона. Так что эта ДМВ антенна, быстро сделанная своими руками, ничем не уступает покупным, более дорогим конструкциям.Для получения Т2 хватит полностью.
Итак, чтобы собрать эту конструкцию, вам потребуются пустые банки от консервов или пива. Вам понадобится 2 банки диаметром 7,5 см. Длина каждого — 9,5 см. Также нужно запастись полосками из текстолита или гетинакса, обязательно фольгой.
Наши банки нужно соединить с платами с помощью паяльника. Пластина из этого материала, которая будет соединять емкости вверху, должна быть покрыта сплошной медной фольгой.На нижней пластине следует разрезать фольгу. Это сделано для удобного подключения кабеля.
Необходимо собрать конструкцию таким образом, чтобы общая длина была не менее 25 см. Эта антенна (диапазон УВЧ) представляет собой широкополосный симметричный диполь. Благодаря своей площади поверхности он имеет высокие коэффициенты усиления.
Если вдруг вы не можете найти подходящие бидоны, то можете использовать тару меньшего диаметра. Однако тогда фольгу придется разрезать и на верхней соединительной пластине.
«Пивная» антенна
Любишь пиво? Не выбрасывайте банки.Из них можно сделать хорошую антенну. Для этого нужно закрепить две пивные банки на любом диэлектрическом материале.
Сначала нужно правильно выбрать кабель, а потом довести его до ума. Для этого кабель необходимо зачистить. Вы увидите защитную фольгу. Под ним будет защитный слой. Но под ним вы можете прямо наблюдать за кабелем.
Для нашей антенны нам нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы у нас получилась веточка.Защитный слой центральной жилы необходимо удалить на 1 см.
С другой стороны нужно припаять штекер ТВ к кабелю. Если вы были абонентом кабельных сетей, то эту деталь и кабель даже не нужно будет покупать отдельно.
Теперь о банках. Желательно использовать пивную тару объемом 1 литр. Однако хорошее немецкое пиво в таких банках стоит дорого, а отечественное пиво не продается.
Банки нужно откупоривать очень осторожно.Затем нужно освободить емкость от содержимого, после чего хорошо просушить. Далее саморезом соединяем наш экран на шлейфе и банке. Ко второму нужно прикрутить центральную жилу.
Для лучшего качества изображения контейнеры и кабель лучше соединять шипом.
Необходимо закрепить банки на каком-нибудь диэлектрическом материале. Следует отметить, что они должны располагаться на одной прямой. Расстояние между ними зависит от вместимости.Все это подбирается только опытным путем.
Зигзаг
Зигзагообразная антенна УВЧ имеет самую простую конструкцию. Сама часть широкополосная. Его устройство позволяет допускать различные отклонения от исходных проектных параметров. При этом его электрические параметры практически не нарушаются.
Его входное сопротивление в определенном диапазоне зависит от размера проводников, которые будут составлять основу полотна. Здесь есть зависимость. Чем больше ширина или толщина проводов, тем лучше антенна будет согласована с фидером.В общем, для изготовления паутины можно использовать любые проводники. Для этого подходят тарелки, трубы, уголки и многое другое.
Для увеличения направленности такой антенны допустимо использование плоского экрана, который будет действовать как отражатель. Последний будет отражать высокочастотную энергию в сторону антенны. Часто такие экраны имеют серьезные размеры, а фаза зависит в основном от расстояния.
С практической точки зрения отражатель редко изготавливается из цельного листа металла.Чаще он выполняется в виде проводников, соединенных в одной плоскости. По конструктивным соображениям не следует делать экран слишком плотным. Жилы, из которых будет изготовлен сам экран, присоединяются сваркой или пайкой к металлическому каркасу.
Эта конструкция сделана очень просто. Хорошо работает в диапазоне УВЧ. В СССР это был незаменимый народный образец. Он имеет небольшие размеры, поэтому может использоваться как комнатная антенна УВЧ.
Материалом будут медные трубки или алюминиевый лист.Боковины могут быть цельнометаллическими. Часто их накрывают сеткой или накрывают банкой. Если используется один из указанных способов, в этом случае конструкцию необходимо спаять по контуру.
Не перегибайте кабель резко. Как выполнить этот элемент, вы можете увидеть на представленных картинках.
Его необходимо направлять таким образом, чтобы он достигал бокового угла, но не выходил за пределы антенны или бокового квадрата.
Комнатная антенна МВ УВЧ
Эта конструкция разработана для легкого и надежного приема сигналов цифрового ТВ.Сделать это можно очень быстро и легко. Для этого вам понадобится алюминиевая или медная планка. Его длина должна быть до 1800 мм. Эту антенну также можно использовать в качестве наружной антенны.
Конструкция представляет собой ромбовидную оправу. Их должно быть два. Один действует как вибратор, второй работает как отражатель. Для получения Т2 необходимо, чтобы сторона нашего ромба была примерно 140 мм, а расстояние между ними было 100 мм.
После того, как каркас изготовлен и конструкция приобретает жесткость, между двумя концами нашего стержня устанавливается диэлектрик.Это могло быть что угодно. Форма и размер значения не имеют. Расстояние между двумя точками планок должно быть примерно 20 мм. Вершины наших бриллиантов нужно соединить.
Питатель может быть изготовлен из кабеля. Его необходимо соединить с латунными или медными лепестками, которые уже должны быть прикреплены к антенному выводу.
Если получившаяся конструкция не соответствует вашим ожиданиям, например, плохое качество приема или ретранслятор находится далеко, вы можете оборудовать антенну усилителем, и в итоге вы получите активную антенну УВЧ.Применяется как в городе, так и за городом.
Самая простая рамочная антенна УВЧ
Эта конструкция напоминает цифру «ноль». Кстати, в этом его выгода. Идеально подходит для приема Т2. Эта часть работает лучше, чем продукты, предлагаемые в магазинах.
Его еще называют цифровым, потому что с его помощью можно отлично ловить цифровое вещание. Он узкополосный, что является весомым преимуществом. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.
Для сборки понадобится обычный коаксиальный кабель 75 Ом, а также обычная ТВ-вилка. Из всех вариантов лучше выбирать кабель большого диаметра. В качестве подставки можно использовать картонную коробку или что-нибудь еще.
Какой длины будет кадр, определяем с помощью программ для расчета параметров антенны. Материал для изготовления каркаса можно использовать тот же, что и для кабеля. Кстати, для расчетов нужно знать частоты цифрового вещания в вашем городе.
Центральная жила кабеля не требуется в рамной конструкции. Зачищенный провод скручивается вместе с сердечником и оплеткой каркаса. Затем это соединение необходимо спаять.
Конструкция должна быть размещена на диэлектрической основе. Лучше держать его подальше от тюнера. Важно, чтобы на входе антенны не было напряжения.
Итак, мы разобрались, как делается антенна ДМВ своими руками. Как видите, это не очень сложная задача.Зато теперь вы можете смотреть любимые телешоу в цифровом качестве. И устанавливается такая конструкция точно так же, как и обычная магазинная — на крыше. Могут использоваться винтовые или болтовые соединения. Его следует установить в безопасном месте, чтобы при порывах ветра он не отлетел вместе с куском шифера. Желательно, чтобы антенна была установлена на максимально возможной высоте. Таким образом вы исключите появление помех при просмотре кабельного или цифрового телевидения.
Предыдущее аналоговое вещание было полностью прекращено с 2009 года. Изменение формата на цифровой потребовало использования соответствующего приемного устройства. Цифровое телевидение транслируется в диапазоне УВЧ, который может принимать множество каналов, будучи компактным и с высоким качеством сигнала. Повышенная скорость передачи снизила затраты на обслуживание оборудования и сделала его более устойчивым к помехам, хотя не все проблемы были полностью решены. В сельской местности прием сигнала практически невозможен, но в большом городе становится сложнее из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал.Для уверенного приема сделать антенну для цифрового ТВ своими руками вполне возможно, так как стоимость ее в магазине довольно высока.

Принцип работы цифровой антенны
Цифровой сигнал отличается от аналогового тем, что передает не саму волну, а информацию о ней … То есть состоит из непрерывного потока «координат» точек конкретного синусоидального графа, передаваемого обычными аналоговыми устройствами. Это позволяет значительно снизить помехи и улучшить качество передачи сигнала, поскольку сбой в передаче информации не вызывает серьезных проблем и незаметно исправляется при декодировании сигнала в приемнике.В остальном технология передачи осталась прежней — от передатчика в космос излучаются электромагнитные колебания, их принимают антенны в зоне прямой видимости, на контурах которых возникает небольшое напряжение, которое передается на декодирующее устройство ТВ и превращается в изображение и звук.
Для приема дециметровых волн требуется антенна небольшого размера, которая выгодно отличается от ранее использовавшихся огромных антенн, которыми заполняли крыши домов. Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или в другом удобном для хозяина месте, обеспечивающем качественный прием.Самодельная антенна имеет простую конструкцию и вполне доступна для изготовления людям без специальной подготовки, имеющим лишь базовые знания.
Рамочная антенна своими руками
Круглая антенна для цифрового ТВ имеет наибольшее входное сопротивление
Рамочная антенна — один из самых простых вариантов. При этом помехоустойчивость такого устройства очень высока, поскольку в конструкции сочетаются приемная антенна и интерференционный фильтр. Название «рамка» относится к определенной конфигурации — это замкнутый контур в виде круглой или прямоугольной рамки.Изготовлен из медной проволоки. В качестве альтернативы вы можете использовать кусок антенного кабеля (RG6) без виниловой изоляции.
Плата
Для расчета рамочной антенны нужно всего лишь определить длину провода, из которого сделан каркас … Формула расчета выглядит так:
где LR — длина провода в петля,
f — волновой коэффициент, который является средним арифметическим между значениями границ диапазона волн.Например, если вещание идет в диапазоне 568-720 МГц, то f = 568 + 720/2 = 644.
Необходимые диапазоны можно узнать на сайтах передающих компаний или из других источников — эта информация распространяется свободно. Для расчета используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.
Некоторые специалисты приводят другой вариант формулы, согласно которой сторона квадратной рамки равна 0.254 длины волны (или f). То есть значение, полученное при расчете по первой формуле, нужно увеличить на 1,5%. Разница небольшая, но в некоторых случаях важна.
Для изготовления антенны вам понадобятся:
Плоскогубцы;
Линейка;
Паяльник;
Универсальный нож для снятия изоляции (при использовании антенного кабеля).
Перечислены только самые основные инструменты, в зависимости от навыков и возможностей пользователя, могут использоваться другие, более подходящие для любых целей.
Инструкция по изготовлению
Рамочную антенну сделать несложно. Вам нужно будет сделать следующее:
Отрежьте кусок проволоки нужной длины. Опытным пользователям рекомендуется сначала отрезать кусок немного длиннее, чем требуется в расчетах, чтобы можно было более точно отрегулировать длину при формировании конфигурации антенны.
Придайте антенне желаемую форму. Если используется круглая петля, то необходимо сделать круг максимально ровным; для квадратной рамы следует точно выдерживать длину сторон.
Концы рамки подключаются к антенному проводу от телевизора: один конец — к оплетке, другой — к центральной жиле. Для выполнения этой задачи понадобится паяльник или монтажный блок с клеммными зажимами.
Осталось установить прибор в наиболее подходящем для приема месте и отрегулировать положение.
Как сделать антенну Харченко

Такую антенну можно сделать своими руками для приема Wi-Fi
Конструкция предложена К.П. Харченко в 1961 году. Основная задача — прием телепередач, но практика показала высокую пригодность и универсальность изобретения. Внешняя антенна Харченко имеет форму восьмерки с открытой серединой. Он состоит из двух квадратов, а соединение с антенным проводом производится по центрам. Таким образом, мы имеем замкнутый контур из толстой медной проволоки определенной формы. Отличие от рамной конструкции заключается именно в более сложной конфигурации, позволяющей получить стабильный и надежный прием сигнала, помехоустойчивость и надежность.Его особенность — широкополосный доступ и возможность приема как теле-, так и радиосигналов. Все зависит от расположения антенны — вертикальная принимает ТВ-сигнал, горизонтальная — радио.
Восьмерка — не единственный возможный вариант, вы можете увеличить количество образованных квадратов. Также известны варианты с образованием кругов, треугольников и т. Д. Восьмерка используется благодаря простоте изготовления и регулировки, а также отсутствию помех.
Плата
Самостоятельный расчет антенны Харченко несложный, но включает в себя определение многих величин. Вам потребуется рассчитать длину стороны квадрата, размер рефлектора (рефлектора), общую длину восьмерки от верхней до нижней точки, размер зазора между рефлектором и антенной, и т.д. Поэтому самым простым и надежным решением будет использование онлайн-калькулятора, которого в сети немало.Чтобы получить более точный результат, можно попробовать рассчитывать на несколько сервисов и сравнивать данные.
Необходимые инструменты и материалы
Для сборки антенны Харченко вам потребуются:
Толстый медный провод сечением около 4 мм 2;
Алюминиевая пластина для отражателя (рефлектора). При его отсутствии в качестве отражателя может использоваться металлическая сетка (сетка);
Плоскогубцы, молоток, отвертка;
Электродрель с набором сверл;
Паяльник, клеммник;
Металлическая труба или деревянные длинные стержни для изготовления опорной конструкции (мачты).
Существует множество вариантов дизайна, для изготовления которых можно использовать различные аксессуары. При необходимости их привлекают в рабочий порядок.
Инструкция по изготовлению
По расчетным данным получается восьмерка.
Средняя точка соединения припаяна, вторая точка залужена для последующего подключения питания.
В пластине рефлектора просверлены отверстия, в которые устанавливаются бобышки для крепления антенны.
Фиксируется на бобышках опоры, к центральным точкам припаян проволока.
Отражатель прикреплен к мачте. Для этого используются саморезы или хомуты, если он сделан из металлической трубы.
Мачта с антенной устанавливается в отведенном месте.
Подключается к телевизору, оптимальное положение настроено.
Другие варианты

Вариант конструкции антенны Сотникова из трех квадратов
Рассмотренные варианты не единственно возможные.Существует множество конструкций антенн для приема телевизионного сигнала.
Можно выделить следующие:
Трехэлементный волновой канал. Представляет собой довольно сложную конструкцию из горизонтальной полосы, на которой установлены две поперечные полосы и Т-образный каркас. Вариантом такой конструкции является четырехсекционный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
Двойной квадрат (антенна Сотникова). Имеет коэффициент усиления 10-13 дБ, представлен двумя квадратными рамками, расположенными параллельно и соединенными перекладиной.Вариант оформления — тройной квадрат, авторство которого принадлежит тому же Сотникову. Армирующая способность выше — в районе 14-15 дБ.
Антенна Туркина. Коэффициент усиления такой конструкции составляет более 15 дБ. Он состоит из шести колец разного диаметра, закрепленных на горизонтальном диэлектрическом опорном стержне. Устройство требует довольно тщательного расчета диаметра колец и расстояния между ними.
Видео: Как сделать антенну для цифрового ТВ своими руками
Переход телевидения на цифровой формат произошел с целью устранения помех, повышения качества передачи, более уверенного приема и компактности оборудования.Необходимость использования собственной антенны связана с большим количеством помех или удалением от ретранслятора. При отсутствии возможности приобрести заводской образец, который достаточно дорогой и не всегда имеется в продаже, сделать самодельный прибор вполне реально, поскольку особой сложности в этом нет.
Основная часть информации население получает благодаря телевидению, для просмотра которого необходима приемная антенна. Приобрести приемное устройство можно в любом магазине, но это не всегда возможно.В этом случае антенну можно сделать самостоятельно. Далее будут рассмотрены основные разновидности и порядок их сборки.
Главное преимущество самодельных устройств в том, что они требуют минимум финансовых затрат. Еще бывает, что самодельные варианты по многим параметрам превосходят заводские.

Плюс в том, что рукоделие можно назвать «всеволновым», это не намеренно, а получается так. Недостатки самодельных приспособлений в их неэстетичном внешнем виде, хотя это зависит от рук мастера.Существенный недостаток — недоступность некоторых материалов.
Плюсов, несомненно, больше, поэтому рассмотрим основные поделки.
Сорта
«Пиво»

Для приготовления продукта необходимо четное количество пивных банок. Самые распространенные варианты состоят из двух частей. Процесс установки довольно прост и требует минимум инструментов и расходных материалов.
Инструкции:
Для начала берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
Пивные банки крепятся к рейке скотчем на расстоянии около 6 сантиметров.
Далее к банкам крепится телекабель. Процедура может выполняться как саморезами, так и с припоем.
Последний шаг — прикрепить основание к мачте и отрегулировать положение. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется два основания, установленных вертикально.
К установленным основаниям крепятся 4 банки, параллельно друг другу.
Используя медную пластину или провод, вы должны соединить банки , расположенные на одной стойке, затем выполнить процедуру на другой.
Следующий этап — установка стеллажей в одну конструкцию. , следует учитывать, что расстояние между дном банок должно быть не менее 60 мм.
Осталось закрепить трос по крайним точкам соединительными пластинами.
Антенна с минимальной стоимостью

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими предметами.Для просмотра нескольких телеканалов можно использовать кусок провода, один конец которого присоединен к системе обогрева, а другой — к телевизору — к центральному контакту.
Принцип работы такой антенны основан на площади системы, и она опутывает практически весь дом на разной высоте. Качество приема у конструкции не самое высокое. Более интересный вариант требует балкона с металлическими завязками для белья.
Технология сборки полностью аналогична аккумуляторной системе.Есть места с сильным приемом сигнала, где можно использовать вязальную спицу, что позволит просматривать основные каналы.
Обычная антенна
Самостоятельно собрать антенну достаточно просто; для этого нужна трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.
Инструкции:
Длина трубки должна быть 276 мм. — именно она обеспечивает прием большинства каналов, толщиной 20 мм.Трубки следует приплюснуть с одной стороны, затем в этих местах просверлить отверстия.
Следующим шагом будет подготовка фундамента. Он должен быть изготовлен из диэлектрического материала размером 150 x 50 мм и толщиной не менее 5 мм.
Далее разводка антенны раскладывается на ровной поверхности. Укладывается основание, поверх него трубочки, расстояние между приплюснутыми концами трубок 65 мм, размечаются места отверстий в трубках и сверлом той же самой просверливается отверстие в основании. диаметр.
Следующий этап — сборка конструкции. Трубки крепятся к основанию болтами, желательно использовать дополнительное крепление в виде хомута — это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
Сборка антенны завершена , осталось только подключить кабель, напрямую к антенне это сделать нельзя. Правильное подключение осуществляется кольцевым проводом 75 Ом.Длина петли рассчитывается индивидуально в зависимости от длины трубки, в данном случае она составляет 280 сантиметров.
Ответвительный кабель уже подключен к шлейфу.
Мощная антенна
Разобравшись с классическими вариантами, стоит рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой минимум материалов требуется, а именно латунная трубка, тарелка из того же материала, желание и руки.
Инструкции:
Изготовление приемного устройства начинается с гибки двух квадратов одинакового размера из трубки. монтируется на диэлектрическую основу таким образом, чтобы расстояние между углами квадратов составляло 10-15 мм.
Следующим шагом будет создание экрана , предназначенного для увеличения мощности сигнала и сглаживания радиопомех. Экран изогнут в виде прямоугольника 11 × 10 сантиметров, с высотой стороны 23 мм и шириной 6 мм.
При соединении двух компонентов необходимо соблюдать расстояние 12 мм. Подключение готового изделия к телевизору производится с помощью кабеля 75 Ом.Важным фактом является то, что такая конструкция не позволяет использовать болтовое соединение, допускается только припой.
При правильной сборке модель превосходит заводские аналоги по характеристикам.
Антенна УВЧ

Цифровое телевидение охватывает все новые территории, но для его надежного приема необходим специальный модуль. Часто устройство приобретается отдельно, но есть телевизоры, в которых есть встроенный модуль.
Но одного приемника мало, нужна антенна, принимающая волны ДМВ.Самый простой вариант выполняется на листе фанеры.
Инструкции:
Для сборки понадобится ТВ-кабель 75 Ом длиной 53 см. Этот отрезок закреплен на листе в виде кольца; его можно скрепить как струбцинами, так и клеем.
При загибании петли следите за тем, чтобы между концами кабеля оставался зазор 5-10 мм. Второй элемент изделия изготовлен из аналогичного кабеля, длиной 15,5 см, из этого отрезка сделана петля.
Соединение кольца и петли выполняется следующим образом — внутренний сердечник кольца соединен с обмоткой с обеих сторон. К этому завитку прикрепляется петля центральной прядки, а между краями соединяется внешняя обмотка. Центральная жила антенного кабеля соединена с внутренней жилой петли, а обмотка — с катушкой петли.
Настройка
Монтаж изделий ручной работы осуществляется так же, как и заводских аналогов.Для большинства вариантов требуется поднять мачту на максимальную высоту.
В большинстве случаев достаточно высоты на 2-3 метра выше крыши здания. Дополнительно при установке следует выбирать место с наиболее сильным сигналом, особенно это актуально для комнатных устройств.
Регулировка осуществляется переставлением или поворотом антенны в сторону вышки, иногда требуется установка дополнительного экрана сзади.
Усилитель своими руками

Нередки ситуации, когда правильно собранная и правильно настроенная антенна отказывается надежно принимать сигнал, тогда без усилителя сигнала просто не обойтись.
Большинство этих устройств имеют сложную конструкцию, которую сложно собрать без определенных знаний. Более простой вариант можно сделать вручную за 10 минут.
Вам понадобится магнит, на который намотано несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний — самый популярный выбор для заводских усилителей.
Результат
Завершая тему, стоит обратить внимание на то, что наилучшего качества приема можно добиться при пайке (болты и гайки окисляются, значительно ухудшая сигнал). Выбор подходящего кабеля — важный аспект. Самый популярный вариант — изделие 75 Ом из силикона.
Такие изделия имеют долгий срок службы, к тому же на них не влияет климат. Важно то, как кабель подключен к телевизору. Рекомендуется использовать специальные заглушки, допускаются непаянные версии.
Перед тем, как приступить к сборке изделия, нужно определиться с типом изделия, для этого нужно узнать частоту, на которой транслируется сигнал, она зависит от конкретной местности.
Цифровое телевидение Т2 активно входит в нашу жизнь. Сегодня во многих домах уже установлены антенны для приема такого сигнала. А как быть тем, кто живет в Подмосковье или на съемной квартире? Решение довольно простое — это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.
Телевизионные антенны своими руками
Для того, чтобы ловить цифровое наземное телевидение, в первую очередь, у вас должен быть поддерживающий телевизор нового цифрового формата , и тогда вам не нужно покупать специальную приставку.
Кроме того, требуется внутренняя или внешняя дециметровая антенна. Не верьте тем, кто говорит, что устройство должно быть цифровым или еще чем-то. Все очень просто, телевизионную антенну своими руками можно сделать из подручных материалов, в результате получится мощный прибор, который будет отлично принимать сигнал.
Антенна дециметровая простая своими руками
Перед тем, как подготовить материалы для изготовления прибора, необходимо рассчитать его будущую длину. Для этого нужно узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: разделить 7500 на частоту в мегагерцах и округлить результат.
Дециметровая антенна для ТВ сделана из обычного телевизионного коаксиального кабеля 75 Ом и стандартного разъема .
После всех правильных действий начнется поиск каналов. Если репитер расположен на расстоянии до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если расстояние больше, то необходимо использовать усилитель.
Самодельная цифровая антенна «восьмерка»
Для того, чтобы качество сигнала было однозначно хорошим, можно сделать самодельную телевизионную антенну для ТВ более сложной.
Для изготовления необходимо подготовить:
ТВ кабель;
ящик;
рулетка;
фольга;
клей;
скотч.
Дно ящика (например, из-под обуви) нужно будет хорошо промазать клеем и полностью покрыть фольгой. В этом случае необходимо следить за тем, чтобы фольга никуда не поднималась.
Пока фольга приклеивается, нужно отрезать от кабеля два куска по 50 сантиметров, и зачистить концы изоляции, аккуратно срезав ножом внешнюю оболочку.Отогнув косу в сторону со всех концов, согните отрезки в круг, чтобы они не сомкнулись полностью. Расстояние между ними должно быть около 1 сантиметра.
Прикрепите получившуюся восьмерку скотчем к крышке коробки. В этом случае нужно следить за тем, чтобы оголенные концы располагались рядом друг с другом. Кабель на коробке должен хорошо держаться, поэтому ленту экономить не нужно. Рамка антенны готова.
Теперь следует подготовить основной кабель , который будет подключаться к вашему телевизору.
Осталось только смонтировать разъем ТВ. Для этого с оставшегося конца телевизионного кабеля нужно снять изоляцию, отжать и разрезать оплетку, снять фольгу. Затем, отступив от оплетки на полсантиметра, снимаем внутреннюю изоляцию жилы.
ТВ-разъем необходимо прикрутить к подготовленному кабелю так, чтобы провод с изоляцией не был виден в широкой части. После этого от края разъема отступите на полсантиметра и откусите лишнюю часть жилы, вставьте вторую часть разъема и прикрутите.
Кабель и антенна готовы. Установив устройство в удобном месте, его необходимо направить в сторону ТВ-передатчика, подключить кабель и включить телевизор. Антенна должна хорошо работать и показывать телевизор без помех.
Самодельная антенна из банок
Из самых простых банок можно сделать антенну, которая ловит не один или два канала, а целых семь-восемь. Для его изготовления необходимо подготовить:
В первую очередь нужно подготовить кабель , сняв с него верхний слой на отрезке 10 сантиметров от начала.Проводку внутри кабеля необходимо раскрутить, снять из-под них фольгу и отрезать один сантиметр зачищенного слоя. На другой конец провода нужно поставить заглушку.
Теперь следует подготовить банки … Присоедините жилу кабеля к кольцам одного из них, а часть распутанных проводов к другому. Если колец нет, то в банки можно вкрутить саморезы и намотать на них провода, обработав поверхность паяльником.
После этого баллончики нужно использовать скотчем. прикрепить к вешалке … Расстояние между ними должно быть 75 миллиметров, банки должны располагаться на одной прямой.
Самодельная ТВ антенна готова. Теперь нужно подключить его к телевизору с помощью вилки и найти для него место, где сигнал будет лучше всего ловиться.
Комнатная антенна для телевизора «Ромб»
Данная конструкция представляет собой ромбовидную рамку, быстро и легко изготавливается, уверенно и легко принимает сигналы цифрового телевидения.Для нее потребуется подготовить медный или алюминиевый стержень длиной около 180 сантиметров.
Ромба должно быть два. Один будет действовать как отражатель, а другой как вибратор. Сторона рамки должна быть примерно 14 сантиметров, а расстояние между ними должно быть примерно 10 сантиметров.
После изготовления ромба между двумя концами стержня необходимо установить диэлектрик … Его размер и форма могут быть произвольными. Главное, проследить, чтобы расстояние между стержнями было около двух сантиметров.
Теперь необходимо соединить верхние части рамок и подсоединить кабель к медным или латунным лепесткам, закрепленным на антенном выводе.
Если ретранслятор находится далеко или с помощью полученного устройства улавливается слабый сигнал, то можно будет добавить усилитель … В результате получится активная дециметровая антенна для ТВ, которую можно использовать не только в городе, но и за городом.
Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но с их помощью вы сможете наслаждаться любимыми программами.
ТВ-антенн | One For All
Вы ищете новую телевизионную антенну, усилитель или усилитель телевизионной антенны для дома? Тогда широкий ассортимент телевизионных антенн, который предлагает One For All, идеально подходит для вас! Мы, в One For All, считаем очень важным, чтобы все ваши телевизионные пожелания были выполнены. Таким образом, наши телевизионные антенны не только обеспечивают наилучшее качество изображения, но и создают совершенно новый опыт при просмотре телепередач. Мы стараемся удовлетворить все ваши индивидуальные потребности, чтобы вы действительно получили продукт, который улучшит ваши впечатления от просмотра телевизора.Одна из основных задач, которую мы пытаемся достичь, — это создание эффективных домашних решений для повседневного использования. Мы уверены, что наши продукты принесут вам и вашей семье максимальный домашний комфорт. С нашими телевизионными антеннами и другими продуктами у вас будет достаточно времени, чтобы расслабиться и насладиться совместной жизнью — наши решения просто созданы для того, чтобы сделать вашу жизнь немного проще.
С телевизионными антеннами One For All вы можете смотреть телевизор с наилучшим качеством изображения.Наши телевизионные антенны бесплатно предоставляют вам различные вещательные каналы 1080p и 4K. С формой антенны One For All вы можете принимать более ста телеканалов, каждый из которых обеспечивает самый чистый звук и четкое качество изображения. Обладая более чем 27-летним опытом, мы знаем, какие технологии и разработки создают лучшие впечатления от просмотра телевизора в вашем доме. Все наши продукты созданы с особой тщательностью и из качественных материалов. Благодаря стильному и современному дизайну, наши изделия и телевизионные антенны найдут место в любом интерьере.
Как правильно выбрать телевизионную антенну от One For All
Есть несколько вещей, которые необходимо учитывать при покупке мощной телевизионной антенны. На веб-сайте One For All вы найдете множество разных антенн — все с разными характеристиками и функциями. Поэтому мы понимаем, что вам может быть довольно сложно принять правильное решение. Чтобы помочь вам в этом процессе принятия решений, мы разработали инструмент, который может вам помочь.С помощью мастера антенны вы найдете телевизионную антенну, которая идеально подходит для вашей домашней обстановки!
Ответив на несколько вопросов, антенный переключатель может предложить вам наиболее подходящие телевизионные антенны. Первый вопрос, который мы задаем, — это ваш почтовый индекс и почтовый адрес. Благодаря этим данным мы можем определить, как далеко вы живете от передатчика. На основании ваших ответов селектор может сразу показать вам телевизионные антенны, подходящие для вашей домашней обстановки.Это может быть, например, внутренняя или внешняя телевизионная антенна. Если вы не можете ответить на все эти вопросы или хотите получить дополнительную информацию, посетите нашу страницу поддержки, чтобы найти ответы, которые вы ищете.
Различия между внутренней и внешней телевизионной антенной
Телевизионные антенны, которые предлагает One For All, можно разделить на две основные категории: внутренние и наружные антенны. Если вы не знаете, какая антенна лучше всего подходит для вашей домашней обстановки, вы можете следовать нашему практическому правилу.Итак, если ваш дом расположен в 15 милях или минус от ближайшей вещательной вышки, вы можете выбрать комнатную телевизионную антенну. Если вы живете на дальше от вещательной вышки, чем в 15 милях, мы рекомендуем выбрать одну из наших наружных телевизионных антенн. Этот выбор важен, поскольку подходящая комнатная или внешняя антенна улучшит прием радио или телевизионного сигнала.
Внутренние телевизионные антенны
Внутренние антенны имеют ряд преимуществ перед наружными.Одним из этих преимуществ является то, что вы можете установить свою комнатную телевизионную антенну самостоятельно, , и вам не придется нанимать специалиста (имея в виду, что вы, по крайней мере, маленький под рукой). Еще одним преимуществом комнатных антенн является то, что они не контактируют с дождем, снегом и грозой. Это гарантирует очень долгий срок службы комнатной телевизионной антенны. Поскольку все внутренние антенны One For All имеют небольшой размер и компактную конструкцию, их можно разместить в в каждой комнате .Благодаря своему стильному и ультрасовременному дизайну они будут притягивать взгляды, а не бросаться в глаза.
Чтобы убедиться, что ваша новая комнатная телевизионная антенна работает как можно лучше, вы можете сделать несколько вещей. Поскольку внутренние телевизионные антенны часто имеют меньший диапазон сигнала, чем наружные антенны, этот сигнал может искажаться. Различные металлические предметы в вашем доме могут создавать помехи для сигналов, посылаемых с радиовещательной вышки. В этом могут сыграть свою роль холодильники, микроволновые печи и компьютеры.Также бетонные крыши или полы могут блокировать некоторые телевизионные сигналы. Итак, если вы хотите обеспечить наилучший прием телевизионных сигналов, вам следует разместить внутреннюю телевизионную антенну рядом с окном и, желательно, на одной линии с передатчиком вещания.
Наружные телевизионные антенны
Если вы выберете наружную телевизионную антенну от One For All, в процессе установки следует учесть ряд моментов. Для получения наилучшего сигнала важно установить антенну на высоте .Также не забудьте установить антенну на той стороне дома, на которой расположена телевышка. Поскольку вы, вероятно, разместите наружную телевизионную антенну на крыше, убедитесь, что вы достаточно уверены в процессе установки. В случае сомнений лучше всего обратиться за помощью к другу, соседу или члену семьи — безопасность важнее всего. Тем не менее, процесс установки вашей наружной телевизионной антенны действительно прост. Вы установили антенну всего за три простых шага. При заказе одной из уличных телевизионных антенн у One For All вы также получите комплект с необходимыми кабелями, разъемами и крепежными материалами .
Характеристики ТВ антенн One For All
Так как наши внутренние и наружные антенны частично совпадают по характеристикам, есть некоторые преимущества, которые вы всегда получаете при покупке телевизионной антенны у One For All. Большинство наших телевизионных антенн оснащены блочными фильтрами 3G и 4G, которые созданы для прерывания внешних сигналов, которые мешают вашему телевизионному приему. Эти фильтры эффективно блокируют сигналы мобильных телефонов, позволяя вам наслаждаться оптимальным приемом при просмотре всех ваших любимых телевизионных программ.Наши телевизионные антенны также гарантируют, что вы сможете смотреть эти программы на телевидении в формате Full HD. Они также охватывают DVB-T2.
Найдите свою новую ТВ-антенну прямо сейчас на веб-сайте One For All
На веб-сайте One For All вы найдете множество различных телевизионных антенн, так что вы обязательно сможете найти ту, которая идеально соответствует вашим потребностям! Если вы нашли идеальную телевизионную антенну для вашей домашней обстановки, вы на один шаг ближе к созданию непревзойденного впечатления от просмотра телевизора.Осталось только совершить онлайн-покупку. Вы можете легко заказать ТВ антенну через наш сайт. Выбрав любимую антенну и продавца, вы будете перенаправлены на его веб-сайт. Там вы можете выполнить соответствующие действия и заказать антенну для ТВ.
4 лучших домашних HDTV-антенны 2021
Наш выбор
Антенны Direct ClearStream Flex
Flex задействовал большее количество каналов во всех местах, где мы его пробовали, и это одна из немногих плоских антенн, которые позволяют вам используйте любой кабель, который хотите.
Независимо от того, где (или в каком городе) мы его повесили, Antennas Direct ClearStream Flex всегда считался одним из лучших по показу большинства телеканалов. Его плоский дизайн позволяет легко повесить на стену, и он двусторонний, с черными и белыми сторонами (также под покраску). Антенна поставляется со съемным усилителем, который может потреблять питание от USB-порта вашего телевизора, а также с длинным съемным кабелем, что удобно, если вы хотите заменить его кабелем другого цвета или длины. Единственным недостатком является то, что ClearStream Flex немного больше среднего для плоской антенны.
, занявший второе место
RCA ANT3ME
Антенна ANT3ME включает измеритель уровня сигнала, который позволяет быстро найти наилучшее положение антенны, но не соответствует нашему лучшему выбору по гибкости установки.
Усилитель RCA ANT3ME имеет встроенный измеритель уровня сигнала, который обеспечивает почти мгновенное считывание уровня сигнала. Эта функция позволяет быстро найти оптимальное положение для антенны. Этот процесс может занять более часа, если вместо этого вы будете использовать внутренний процесс сканирования каналов телевизора для оценки различных положений.Когда мы разместили ANT3ME без использования измерителя, он получил меньше каналов, чем наш лучший выбор, и был только средним по производительности, но когда мы точно настроили его положение с помощью измерителя, он стал лидером. ANT3ME имеет разумный размер, с двусторонними черными и белыми сторонами, и обычно он стоит немного меньше, чем наш лучший выбор. Но кабель не отсоединяется, а для усилителя требуется розетка переменного тока, а не питание от USB.
Выбор для обновления
Winegard Flatwave Amped Pro
Измеритель сигнала Flatwave Amped Pro с подключением через Bluetooth и управляемым приложением позволяет получить абсолютно лучший прием и максимально возможное количество каналов.
Варианты покупки
* На момент публикации цена составляла 97 долларов.
Winegard Flatwave Amped Pro — действительно «умная» антенна со встроенным измерителем сигнала, которым вы управляете через мобильное приложение и соединение Bluetooth. Когда вы перемещаете антенну по комнате, каждые шесть секунд вы получаете обновленную информацию о количестве каналов, которые вы можете принимать. В каждом месте, которое мы пробовали, использование приложения для позиционирования антенны помогло Flatwave Amped Pro занять первое или второе место по количеству принимаемых каналов.Усилитель питается от USB, антенна двусторонняя, с черными и белыми сторонами, и вы получаете большое количество кабеля. Однако кабель нельзя отсоединить, и Flatwave Amped Pro обычно примерно в два раза дороже типичных плоских антенн с усилителем.
Бюджетный выбор
Цифровая усиленная домашняя HDTV-антенна 1byone была нашим бюджетным выбором в этом руководстве в течение нескольких лет. Он работает почти так же хорошо, как наш лучший выбор; Если вы находитесь в пределах 15 миль от антенн вещания, вы можете не пропустить ни одного канала с этой.Он имеет встроенный усилитель, включает в себя довольно большое количество кабеля и относительно компактен. Единственным недостатком является то, что кабель не отсоединяется, а антенна не является реверсивной или окрашиваемой, поэтому ваш единственный вариант цвета — черный.
Лучшие комнатные телевизионные антенны в 2021 году: 6 цифровых телевизионных антенн, которых стоит иметь
Лучшие комнатные телевизионные антенны незаменимы, если вы навсегда перерезали шнур, когда дело доходит до кабельного телевидения. Купить домашнюю телевизионную антенну для дома — это дешевый и простой способ получить доступ ко многим бесплатным эфирным каналам в формате HD без ежемесячной платы (хотя, если вы читаете это из другой страны, кроме США, вы можете нужна ТВ лицензия).
С Amazon Prime Day 2021 не за горами это может быть ваш шанс найти хорошую телевизионную антенну по доступной цене — или даже смарт-телевизор, к которому вы планируете ее подключить.
Лучшие телевизионные антенны предлагают портал в мир спорта, ситкомов, новостей и многого другого, которые предлагаются в самых популярных телевизионных сетях Америки — и все это бесплатно. Кабельные компании не замечают этого факта, потому что они хотят подписать вас на дорогостоящий тарифный план.
Что нового?
(Изображение предоставлено ATSC)
ATSC 3.0, также называемый NextGen TV, — следующая большая вещь, обеспечивающая разрешение 4K и звук Dolby Atmos по воздуху. Тем не менее, вам не нужна специальная антенна для приема этих сигналов — подойдет любая антенна, которую вы видите ниже, — но вам нужен телевизор, оснащенный тюнером ATSC 3.0.
Хотите больше информации? Ознакомьтесь с нашим полным руководством по ATSC 3.0.
Но то, что вы можете получить с телевизионной антенной, не безгранично. Эфирное вещание предлагает меньший выбор, чем любой другой пакет кабельного телевидения. Но плюс в том, что они абсолютно бесплатны и по-прежнему обычно проводят многие из крупнейших спортивных мероприятий (НФЛ в воскресенье, финалы НБА и Кубок Стэнли), а также солидный выбор ситкомов, драм и комедийных шоу от NBC. , ABC, CBS и другие.
Но есть большой выбор. Так какая же комнатная антенна лучше всего подходит для вашего телевизора? Это именно то, что мы хотели выяснить, поэтому мы протестировали целый ряд из них от разных технологических брендов и заставили их работать. Ниже вы найдете обзор лучших комнатных телевизионных антенн, представленных на рынке в 2021 году. Следите за обновлениями, поскольку мы будем добавлять новые антенны в этот список.
Лучшие внутренние телевизионные антенны 2021
Лучшие внутренние телевизионные антенны: Антенны Direct ClearStream Eclipse 2 (Изображение предоставлено Эндрю Хейвордом)
1.Антенны Direct ClearStream Eclipse 2
Более дорогая антенна, но потенциально того стоит
Технические характеристики
Диапазон: 60+ миль
Усиленный: Да
Размеры: 16,5 x 8,6 дюйма
Длина кабеля: 15 футов
СДЕЛКИ
Причины для покупки
+ Сильный сигнал + Отличительный дизайн + Большой радиус действия
Причины, по которым следует избегать
-Это более дорогой вариант
ClearStream Eclipse 2 похож на тонкую пластиковую антенну Amazon по своей сути, но это очень характерный дизайн в форме восьмерки — единственный в своем роде.Независимо от того, что инженеры Antennnas Direct сделали для того, чтобы закрепить этот вид конструкции, явно сработало, поскольку эта усиленная антенна дальнего действия отлично справляется с захватом каналов.
Он рассчитан на расстояние более 60 миль и обеспечивает стабильный хороший прием при одновременном использовании всех каналов, которые мы ожидали увидеть. Он также поставляется с изогнутыми двусторонними ленточными прокладками, которые сидят на верхней и нижней части конструкции, обеспечивая плотное прилегание к стене. Это дорогой вариант — 70 долларов, но это инвестиции в качественный продукт.
Лучшая комнатная телевизионная антенна: Antop HD Smart Bar AT-500SBS (Изображение предоставлено Эндрю Хейвордом)
2. Antop HD Smart Bar AT-500SBS
Огромный и дорогой, но очень мощный
Технические характеристики
Диапазон: 80 миль
Усиленный: Да
Размеры: 30 x 8,1 x 3,9 дюйма
Длина кабеля: 15 футов
ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ
Причины для покупки
+ Максимальный диапазон + Может крепиться к стене или стоять на стойке
Причины, которых следует избегать
— Громоздко и сложно скрыть — Самые дорогие
Если вы живете далеко от источника вещания и / или у вас возникли проблемы с другими антеннами, панель Antop HD Smart Bar (AT-500SBS) может решить вашу проблему. проблемы — если вы готовы заплатить высокую цену и терпеть очень большие размеры.
Antop HD Smart Bar — это антенна из твердого пластика шириной 2,5 фута, которую можно установить на стене, как звуковую панель, или вы можете использовать прилагаемую подставку, чтобы поддерживать ее вертикально. В любом случае, она намного более заметна, чем любая другая комнатная антенна на рынке, но компромисс — обещанная дальность действия — 80 миль. У него также есть фильтр сигнала 4G, FM-тюнер и возможность подключения ко второму телевизору, плюс, в наших тестах прием был отличным. Однако с ценой в 119 долларов мы рекомендуем сначала попробовать более дешевые альтернативы, чтобы увидеть, соответствуют ли они вашим потребностям.
(Изображение предоставлено Эндрю Хейвордом)
3. Интеллектуальная антенна Antop HD SBS-301
Многофункциональный вариант для людей, которые хотят потратить немного больше
Технические характеристики
Диапазон: 70 миль
Усиленный: Да
Размеры: 17,6 x 8,9 дюйма
Длина кабеля: 10 футов
ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ
Причины для покупки
+ Дополнительные льготы + Большой радиус действия
Причины, чтобы избежать
—
все еще довольно дорогие
Интеллектуальная антенна HD (SBS-301) сохраняет большинство преимуществ модели Antop, описанной выше, но имеет более тонкий дизайн и немного более низкую цену.Это плоский пластиковый корпус, похожий на антенну Amazon, но на самом деле он выглядит так, как будто два из них слились вместе. Вы можете прикрепить его к стене с помощью прилагаемых подкладок на липучке или поддержать его с помощью простой пластиковой подставки. В нашем тестировании он показывал меньше каналов на подставке рядом с телевизором, чем когда он был установлен выше на стене.
Дальность действия этой усиленной антенны немного меньше, чем у Smart Bar на расстоянии 70 миль, но она по-прежнему имеет фильтр сигнала 4G, FM-тюнер и возможность одновременного подключения к двум телевизорам.Цену в 89 долларов также легче переварить, даже если она выше, чем у всех других антенн, произведенных не Antop, в этом списке. Сигнал нам показался отличным, но, как и в случае с Smart Bar выше, это может быть вариантом для тех, у кого проблемы с приемом при использовании других антенн.
Лучшая комнатная телевизионная антенна: Winegard FlatWave Amped FL5500A
4. Winegard FlatWave Amped FL5500A
Сильная плоская антенна с усилением за немного больше денег
Технические характеристики
Диапазон действия:
Размеры: 12 x 13 дюймов
Длина кабеля: 18.5 футов
ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ
Причины для покупки
+ 50-мильный диапазон + Простота настройки
Причины, которых следует избегать
-Дороже, чем модель Amazon
Усиленная антенна FlatWave FL5500A от Winegard проверяет все те же поля, что и Модель AmazonBasics указана выше. Он обеспечивает радиус действия 50 миль, плоский и почти тонкий как бумага с черными и белыми сторонами и обеспечивает мощный сигнал 1080p. В нашем тестировании было обнаружено чуть более 50 каналов в обоих местах. К самому устройству претензий нет.
На самом деле, наша единственная проблема в том, что FlatWave FL5500A стоит более чем в два раза дороже 50-мильного варианта AmazonBasics, и, по правде говоря, мы не могли отличить их в использовании. Они практически идентичны по всем направлениям, но, исходя из текущих цен, вы сэкономите более 25 долларов с помощью модели Amazon. Это здорово, но мы не видим явных причин доплачивать.
Лучшая внутренняя телевизионная антенна: внутренняя / внешняя барная антенна Mohu Blade
5. Внутренняя / внешняя барная антенна Mohu Blade
Изящная и привлекательная, но разочаровывающе привередливая
Технические характеристики
Диапазон действия: 40 миль
: Да
Размеры: 18 x 5 x 0.7 дюймов
Длина кабеля: 10 футов
ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ
Причины для покупки
+ Очень привлекательная антенна
Причины, которых следует избегать
-Увеличивающая установка -Найдено меньше каналов
Новая антенна Blade от Mohu — одна из- в своем роде — это не дискета, а более толстая прямоугольная пластиковая панель, которую вам, возможно, не придется скрывать. Вы можете закрепить его на стене под телевизором, как звуковую панель, или есть небольшую прикрепляемую подставку, если вы предпочитаете поставить его на подставку для телевизора.В любом случае, это стильно, что большинство антенн просто не стремятся быть. А при желании можно смонтировать на чердаке или даже снаружи.
Но этот стиль сопряжен с разочарованием. Мы изо всех сил пытались прикрепить коаксиальный кабель или коаксиальный адаптер под углом 90 градусов к задней части антенны, потому что его коаксиальный разъем очень плотно заклинивает в подложке. В конце концов, мы использовали отвертку, чтобы удалить губчатое опорное кольцо на задней панели, чтобы дать нашим рукам немного больше места, а затем пришлось использовать плоскогубцы, чтобы затянуть адаптер, потому что он не сдвигался с места при помощи наших пальцев.Это была настоящая боль.
Когда он, наконец, был запущен, мы несколько раз искали и нашли меньше каналов с телевизором на первом этаже — максимум 44 по сравнению с 50+ с другими. Ни одно из упущений не имело принципиального значения, но разница все же была. Наверху нам пришлось поиграть с местоположением, прежде чем мы достигли той же отметки 50+, что и другие антенны. Blade изящный и стильный, но меньший размер приносит с собой пару неудобств.
(Изображение предоставлено Эндрю Хейвордом)
6.Антенна Clear TV HDTV
Дешевая и компактная антенна с нестабильными результатами
Технические характеристики
Диапазон: 35 миль
Усиленный: Нет
Размеры: 7 x 3 x 1 дюйм
Длина кабеля: 6.5 футов
СЕГОДНЯ ЛУЧШИЕ ПРЕДЛОЖЕНИЯ
Причины для покупки
+ Компактный размер + Очень доступный
Причины, которых следует избегать
-Непостоянная производительность -Найдено меньше каналов
Антенна Clear TV HDTV переосмысливает классический дизайн в виде антенны размером с USB-накопитель с выдвижным кроликом уши.Он маленький, простой и невероятно дешевый (мы купили наш в Walmart всего за 10 долларов). Но если вы думаете, что такая конструкция слишком хороша, чтобы быть правдой, значит, вы на правильном пути: хотя мы получили хороший прием в одном месте, которое мы использовали для тестирования многих антенн, мы изо всех сил пытались вытащить как можно больше каналов или как постоянный прием в другой области, что устраивало более крупных и сильных соперников.
Мы увидели очень разные результаты на двух этажах дома примерно в 15 милях к северу от центра Чикаго.На верхнем этаже антенна работала так же, как и многие другие, которые мы тестировали в этом месте, улавливая 55 каналов и обеспечивая устойчивый прием на большинстве из них. Мы протестировали антенну как непосредственно за телевизором, так и в паре футов от него на одной и той же поверхности, и результаты были одинаковыми в обоих случаях.
Внизу, в гостиной, Clear TV пользовался гораздо меньшим успехом. Мы провели многократное сканирование каналов с антенной за телевизором, как на подставке, так и на задней панели самого телевизора, и отобрали только около 20 каналов.Эти каналы выглядели чистыми и стабильными, но это была лишь часть того, что мы подняли этажом выше.
Если у вас возникли проблемы с помехами или вы живете дальше от источника, вы, вероятно, захотите инвестировать в нечто более мощное.
Читать полностью Обзор антенны Clear TV HDTV
Лучшие домашние телевизионные антенны: как мы тестировали
Для этой части мы протестировали внутренние антенны, которые остаются рядом с вашим телевизором, обе стандартные антенны, которые подключаются только через коаксиальный кабель, и усиленные, которые добавляют соединение USB или должны быть подключены к розетке для увеличения диапазона при включении питания.
Мы протестировали несколько современных домашних телевизионных антенн от ведущих производителей, наблюдая, сколько каналов может найти каждая антенна, насколько легко ее было настроить, насколько четким выглядел сигнал, стиль и размер устройства, а также цена и общая стоимость.
Наша тестовая среда представляла собой двухэтажный дом недалеко от Чикаго, менее чем в 15 милях от центра города. Каждую антенну тестировали на двух телевизорах: один на первом этаже, а другой на втором этаже.
Даже если современные антенны более надежны, чем старые версии, они все равно могут быть непостоянными: ваше расстояние от радиовещательных вышек важно, но также важно то, где вы размещаете антенну, где вы находитесь в своем доме и что вокруг него. В результате ваш опыт может отличаться от нашего, и вам может потребоваться поэкспериментировать с местоположением, чтобы найти как можно больше каналов для просмотра.
Это лучшие домашние телевизионные антенны, которые мы тестировали до сих пор, и мы добавим их в список, как только попробуем другие модели.
Мошенничество с антеннами, о котором вы должны знать
Недавно на Amazon появилось несколько вводящих в заблуждение страниц продуктов, которые обещали клиентам возмутительные функции, такие как дальность действия 120 миль. Эти утверждения вводят в заблуждение и невозможны с нашей нынешней технологией.
Вы можете прочитать большую разбивку лжи, которую производители антенн рассказывают вам на TechHive , но достаточно сказать, что кривизна Земли не позволяет вещать на расстояние более 80 миль.
Разрешение 4K теперь возможно в следующем наборе стандартов ATSC под названием NextGen TV.
Лучшие на сегодняшний день комнатные телевизионные антенны
.

Ноябрь 2024
Пн	Вт	Ср	Чт	Пт	Сб	Вс
				1	2	3
4	5	6	7	8	9	10
11	12	13	14	15	16	17
18	19	20	21	22	23	24
25	26	27	28	29	30
