Шинная пилорама своими руками | Строительный портал

Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Содержание:

  1. Предназначение шинной пилорамы
  2. Конструкция шинной пилорамы
  3. Принцип работы шинной пилорамы
  4. Изготовление шинной пилорамы
  5. Использование самодельной пилорамы



Предназначение шинной пилорамы

Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности. В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.

Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера. Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.

Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.


Конструкция шинной пилорамы

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, – на складе лесоматериалов или строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.

Достаточно простой и удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.


Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал и упорный уголок. Затем ее ставят на ролики или подшипники. В качестве цепи для передвижения тележки можно применять цепь от комбайна. Использование заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на специальной каретке, которая посредством рельс движется по станине.

Ее роль отлично выполняют два стальных швеллера, что имеют длину 8 метров и высоту 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, к примеру, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический двигатель, который имеет мощность 5,5 кВт, или можно применять автоматический четырехтактный бензиновый мотор, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на специальных приваренных уголках.



Шина и цепь на пилораме применяются обычные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, к примеру, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. Во время распиловки шиной толщина пропила не является больше, чем при использовании дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, что предназначено для закрепления бревна.


Принцип работы шинной пилорамы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил осуществляется при помощи пилы, которая закреплена на движущейся каретке. Главное различие между этими моделями кроется в применении в работе цепной пилы, прикрепленной к шине.

Пильная цепь является намного дешевле тех, что установлены в ленточных пилорамах, быстрее и легче подготавливается к работе и отличается продолжительным сроком службы. А вот ленточное полотно нельзя использовать после работы на протяжении 10 часов, чтобы оно восстановило свои свойства. Если неправильно произведена заточка или разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества или непригодным для использования.

Таким образом, использование в частном хозяйстве ленточного полотна сопряжено с множеством проблем. Пильные же цепи, что применяются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе, о чем свидетельствует видео о шинной пилораме своими руками. Цепь затачивают и сразу же устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет отличным за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, если выполняется условие защиты электрического оборудования от воздействия осадков. Это должны быть закрытые помещения или открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме совершают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно. Ручку регулировки высоты поворачивают вручную, опуская или поднимая шину.

Для увеличения времени полезной службы новой цепи предварительно рекомендуется её погружать в масло и выдерживать в нем ночь. Если износилась ведущая звездочка, нельзя надевать на нее новую цепь, так как необходимо поменять старую звездочку, как показано на видео о шинной пилораме. Следите во время работы цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, поэтому регулярно закачивайте масло масленкой в носовую звездочку шины.

Интенсивная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора – два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи нужно использовать заточной станок, который легко подстраивается под любой шаг пилы и угол заточки. Чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

Изготовление шинной пилорамы

Шинная пилорама, изготовленная своими руками, станет надежным помощником в подсобном хозяйстве. Станину принято производить из 2 стальных швеллеров, что имеют длину 8 и высоту 0,14 метра. Кроме этого применяют металлические уголки или рельсы. Заготовки нужны такие, которые имеют идеальную прямую форму. По длине швеллеров проделывают отверстия диаметром близко 14-16 миллиметров на расстоянии приблизительно 1,5 метров, что можно увидеть на чертежах шинных пилорам.

В соответствии с количеством отверстий необходимо изготовить специальные стяжки из отрезков трубы для водопровода. Детали нужно закрепить при помощи болтов или шпилек с резьбой. Составляющие конструкции пилорамы, что предварительно подготовлены, нужно собрать вместе и установить на стойки. Число стоек зависит от длины. Крайние стойки размещают на расстоянии до одного метра от конца направляющих.

Для придания конструкции жесткости следует рационально зафиксировать раскосы. Затем установите подвижную тележку, которую получиться смонтировать из стальной плиты, толщиной 4-6 миллиметров, а длиной — 0,6 метров, зависимо от размеров электродвигателя. Для тележки подберите зажимные пластины и прокладки.

Элементы отвечают за обеспечение свободного передвижения механизма, как показано на видео о самодельных шинных пилорамах. При этом одновременно необходим предельно минимальный зазор. Стяжка прокладок выполняется с помощью болтов. Устраните поперечный люфт, прикрепив к тележке упорный уголок. Тележка может устанавливаться на ролики или подшипники.

На вале электрического двигателя напресован алюминиевый профиль с двумя ручьями. Усилие от мотора через два ремня передается на шкив, что размещается на режущем кронштейне. Шкивы, что по внешней кромке имеют диаметр 80 миллиметров, можно взять от мотоблока. Ведомый шкив усилие передает через валик, вращаемый на двухподшипниках, на звездочку, а потом на пильную цепь.

Цепь используется с целью передвижения тележки с пилой и мотором. Цепь на шинной пилораме должна быть хорошо натянутой, как на фото самодельной шинной пилорамы. Натяжение ремней и цепи можно делать вручную, фиксируя двумя болтами с гайками. Можно дополнительно поставить на натяжитель цепи натяжной болт, но усилий щипцов хватает, чтобы цепь была хорошо натянутой. Рекомендуется для облегчения работы цепи смазывать её постоянно машинным маслом.

Штурвал монтируют на одной из втулок звездочек, которые располагаются по краям направляющих. После этого можно заняться изготовлением фиксирующего устройства для бревна: в трубы диаметром 3-4 сантиметра вставляются подвижные штанги, что в стопор входят на необходимой высоте винтом М8. Закрепляются поверх штанг прижимающие детали, которые имеют длину не менее 1,5 сантиметров и кулачковые зажимы.

Использование самодельной пилорамы

После того, как сделали самодельную шинную пилораму, можно приступить к её монтажу. Пилораму устанавливают на направляющие рельсы с помощью четырех опорных роликов. Ролики можно переделать из натяжителей того же мотоблока. Запомните, что шина и цепь должны быть специальными для продольной распиловки. Чем цепь будет острее, тем легче пилить дерево. В день вам придется менять от 2 до 4 цепей. На фото шинных пилорам можно посмотреть характеристики цепи и шины.

Для установки толщины выпиливаемых досок можно установить вертикальный винт, в котором при вращении рамка передвигается с пильным агрегатом. Размер для начала выставляйте по линейке, а когда станете опытным рамщиком, у вас получиться устанавливать толщину заготовок по оборотам винта.

В начале работы закрепите бревно согласно чертежам шинной пилорамы своими руками, откройте на бачке с маслом кран, запустите электрический двигатель, опустите винтом рамку и можно начинать движение шинной пилорамы. Усилие, с которым по рельсам будет перемещаться пилорама, небольшое. Этот показатель зависит от толщины бревна, породы и сучковатости дерева, состояния древесины — сухая или свежая, а также от уровня наточенности цепи.

Изготовленная своими руками пилорама способна пилить любую древесину, но желательно использовать свежезаготовленную, а не высушенную, как говориться, запаренную. Пилить легче хвойные бревна, мягкие лиственные породы — ольху, клен, тополь, осину, тяжелее — ясень, вяз, дуб. Тяжелее всего работать с запаренной акацией, потому что у этой породы очень плотная и твердая древесина.

Самодельная пилорама способна распилить бревно, максимальная длина которого составляет 7 метров, а максимальный диаметр — 40 сантиметров. Скорость пиления древесного материала можно охарактеризовать так — трехметровая доска из сосновой заготовки, что имеет диаметр 25 сантиметров, пропиливается за 7 минут.

Таким образом, вы узнали, как сделать шинную пилораму самостоятельно. Шинная пилорама отличается высококачественной распиловкой древесины, точностью, компактностью, невысокой ценой шинной пилорамы, простотой конструкции, надежностью, малым весом, эргономичностью при эксплуатации, легкостью транспортировки, долговечностью и безопасностью. Если вам предстоит большая стройка, то самое время подумать об изготовлении шинного станка, что предназначен для продольной обработки бревен.

Мини-пилорама своими руками: дисковая и шинная


При строительстве деревянного дома, бани или хозяйственных построек намного выгоднее распиливать брёвна самостоятельно, изготавливая из них доски требуемой длины и ширины. Для этих целей требуется специальная пильная установка. Оборудование заводской сборки имеет большую производительность и высокое качество, но при этом стоит неприлично дорого. Целесообразнее и экономнее собрать мини-пилораму своими руками, купив для неё минимум расходников.

Инструменты, необходимые для изготовления пилорамы

Для изготовления пилорамы своими руками понадобится не много инструментов и материалов. Каркас конструкции делают преимущественно металлическим, так как он более устойчив к влиянию окружающей среды и износу, особенно если самодельная мини-пилорама предназначена для эксплуатации под открытым небом. В исключительных случаях может применяться и дерево.

Пильный узел и схема работы пилорамы

Пильный узел и схема работы пилорамы

Для работы понадобятся:

  • Сварочный аппарат и комплектующие к нему.
  • Болгарка, дрель и прочие инструменты.
  • Материал для каркаса каретки и направляющих – труба, уголок или П-образный профиль.
  • Дисковая пила, бензопила или электропила, что зависит от выбора вида самодельной мини-пилорамы.
  • Электрический или бензиновый двигатель и пильные материалы (если пила собирается вручную).
  • Ролики, для движения каретки по направляющим и подшипники для них.
  • Для сборки устройства регулировки уровня распила – домкраты, винты, гайки, ручки и прочие элементы для подъёма и крепления.
  • Для монтажа фиксирующего брёвна устройства – металлический профиль, швеллер, трубы, болты для упоров, фиксаторы с зубьями (для краёв).
  • Дополнительные элементы – шкивы, ремни привода, валы, звёздочки, цепи, тросик или шнур, гвозди, шурупы и другие.

Точный набор инструментов и расходников зависит от выбора её вида, а также от метода монтирования тех или иных устройств – фиксирующего для брёвен, регулирующего толщину будущей доски, передвижного и других. Вариантов сборки много. Каждый мастер монтирует их на своё усмотрение и исходя из имеющихся под рукой деталей.

Подготовительный этап

Процесс изготовления шинной или дисковой пильной мини-установки гораздо менее трудоёмкий, чем при создании самодельной ленточной пилорамы, но всё равно нужно учесть множество факторов:

Схема цепной пилорамы

Схема цепной пилорамы

  • Вес и размер брёвен, обрабатываемых на самодельной мини-пилораме, влияет на длину направляющих и толщину металлических комплектующих.
  • Для тяжёлой и большой древесины необходимо предусмотреть погрузочный механизм или наклонную платформу для закатывания.
  • Высота самодельной мини-пилорамы должна быть подобрана индивидуально для удобства мастера и снижения нагрузок на его спину.
  • Все элементы пильной конструкции должны быть надёжно закреплены так, чтобы отсутствовала какая-либо вибрация.
  • Удобнее в использовании и функциональнее мобильная пилорама, но для неё необходимо дополнительно предусмотреть способ перемещения.
  • Двигатель лучше выбирать трёхфазный, мощностью минимум 3 кВт.
  • Древесина должна фиксироваться так, чтобы в процессе обработки она не «играла», иначе распил получится кривой.

Нюансы рабочего процесса

Для изготовления шинной пилы необходимо учесть:

Чертеж пилорамы с размерами

Чертеж пилорамы с размерами

  • При выборе длины шины с цепью и мощности двигателя надо учитывать диаметр кругляка для распиливания – чем больше, тем длиннее и мощнее.
  • Мощность пилы напрямую влияет на сложность процесса производства – чем мощнее оборудование, тем быстрее и легче распил.
  • Использование электричества для питания установки гораздо выгоднее и экономнее, чем применение бензиновых двигателей.
  • Цепь следует выбирать ту, что предназначена для продольного пиления (оптимально 3*8).
  • Обычных цепей хватает ненадолго, чтобы уменьшить затраты на их замену рекомендуется приобретать твердосплавные разновидности.

Перед сборкой дисковой пилы учитывается:

Схема крепления кронштейнов и штанги пилорамы

Схема крепления кронштейнов и штанги пилорамы

  • Диаметр выбранного дискового режущего полотна напрямую влияет на трудоёмкость и скорость распиливания – чем больше, тем легче и быстрее.
  • Пилорама может выполняться в 2 вариациях – с ручной подачей древесины на дисковую пилу или с движением пилы вдоль неподвижного кругляка.
  • Двигатель должен быть установлен максимально далеко от места распиливания.

Прежде чем начать сборку, необходимо определиться с видом самодельной пильной мини-установки, её размерами, конструктивными особенностями и требуемой производительностью. Следующий шаг – подготовка всего необходимого (ориентироваться нужно по чертежу). Только после выполнения описанных действий можно приступить непосредственно к монтажу.

Пошаговая инструкция изготовления пилорамы

Процесс изготовления каждого вида самодельной пилорамы имеет много общих этапов, но всё-таки сильно отличается. Поэтому важно рассмотреть пошагово весь алгоритм для шинной и дисковой мини-пилки в отдельности.

Сборка самодельной шинной пилорамы

Для изготовления шинной мини-пилорамы понадобится электрический или бензиновый двигатель и цепная пила. Проще использовать готовую электрическую или бензопилу, но брать необходимо мощные профессиональные модели.

Шинная пилорама с бензиновым двигателем - схема

Шинная пилорама с бензиновым двигателем — схема

Процесс монтажа включает в себя следующие этапы:

Сборка мини-пилорамы

Сборка мини-пилорамы

  • Выполняется каркас из профиля или швеллера, состоящий из направляющих и установки для фиксации брёвен (потребуется сварка и болгарка).
  • Изготавливается каретка на роликах (не менее 4), которая предназначается для перемещения пилы вдоль кругляка.
  • Для движения каретки требуется предусмотреть ручной привод (приводное колесико и вороток колодца или другой).
  • Подготавливается каркас для установки пилы, который должен быть подвижным, чтобы можно было поднимать и опускать уровень распила.
  • Подъёмным может быть механизм фиксации брёвен (используются домкраты), в этом случае пила делается неподвижной.
  • Монтируется наклонная платформа для закатывания кругляков на устройство фиксации или подъёмник.
  • Устанавливается, надёжно закрепляется и настраивается готовая или сборная пила.
  • Проводится закрепление деталей – подтягивание болтов и установка поддерживающих уголков для исключения биения и вибрации.
  • Осуществляется проверка работоспособности пилки на холостом ходу.
На фото показаны основные элементы шинной пилорамы

На фото показаны основные элементы шинной пилорамы

Сборка самодельной дисковой пилорамы

Чтобы самостоятельно собрать дисковую пилораму, необходимо следовать одному из приведённых ниже алгоритмов.

Схема регулировки пилорамы

Схема регулировки пилорамы

Подача бревна на диск:

  • Посредством сварки изготавливается надёжная металлическая рама.
  • На раму устанавливается плита с прорезью под диск (металлическая, иногда деревянная).
  • Зазор между плитой и диском должен быть минимальный.
  • Под плитой устанавливается двигатель, соединённый с валом пилы через повышающий обороты шкив.

Движение диска вдоль бревна:

Схема самодельной дисковой пилорамы

Схема самодельной дисковой пилорамы

  • Монтируется устройство для крепления бревна в неподвижном состоянии, параллельно которому устанавливаются рельсы.
  • Изготавливается металлическая тележка с роликами или колёсами для движения по рельсам.
  • На тележку ставится двигатель, 2 шкива и диск.
  • Диск выступает за край тележки и между ними имеется небольшой зазор.
  • Шкивы выполняют функцию ременного привода, один соединён с двигателем, а другой — с валом диска.
  • Для регулирования толщины доски подготавливается домкрат, выдвигающий диск вперёд или возвращающий его в исходное положение.
  • На ручке тележки крепится кнопка пуска.

Дисковая пильная установка может собираться и аналогично шинной, с той разницей, что вместо цепной пилы на каретку устанавливается диск.

Видео по теме: Домашняя пилорама своими руками


Пилорама шинная. | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта » Samodelkindrug» В представленной вашему вниманию статье речь пойдет о создании «Шинной пилорамы» своими руками.  По словам автора смастерить данную пилораму довольно таки не сложно, главное захотеть. Первым делом автор сварил станину из трубы 20 мм, она же и будет выполнять роль рельсовой дорожки, по которой будет двигаться каретка с электродвигателем с мощностью в 3000 об/мин, 2 кВт. Длинна шины составляет 400 мм с цепью для продольного пиления, смазка производится перед началом работы и в процессе, но чтобы автоматизировать данный процесс смазки автор рекомендует установить систему капельной смазки цепи. И так рассмотрим подробнее, что понадобилось мастеру для создания пилорамы.

Материалы

1) труба 20 мм 2) уголок 3) болты 4) гайки 5) электродвигатель 2 кВт 6) шина 400 мм 7) звездочка 6 зубьев 8) доска 35 мм

Инструменты

1) сварочный аппарат 2) болгарка 3) набор гаечных ключей 4) молоток 5) плоскогубцы 6) дрель 7) ножовка



Шаг 1. И так  первым делом автор сделал станину, сварив ее из трубы 20 мм, как видно на фото все предельно просто, сама станина выполняет роль рельсовой дорожки для каретки с закрепленной на ней шиной и электродвигателем.

 Шаг 2. Далее автор переходит к изготовлению крепления бревна, делается это следующим образом- на ножку станка продевается труба большего диаметра, на неё наваривается кронштейн  на котором будет закреплена доска служащая для укладки бревна. Шаг 3. Как видно на фото мастер крепит шину к каретке 2 болтами, что вполне достаточно для уверенной работы, но все же гайки следует законтрить (Береженого Бог бережет) Шаг 4. Далее мастер производит натяжку цепи, данное действие происходит следующим образом, ослабляются гайки и выдвигая шину вперед происходит натяжение цепи, выбрав оптимальное положение следует затянуть гайки крепления. Шаг 5. После выполнения всех шагов, следует провести проверку и отладку узлов и агрегатов. Шаг 6. Автором производится пробная распиловка бревна.
  Шаг 7. Проведя распиловку бревна в одном направление следует поднять бревно на необходимый уровень, приставив линейку чтоб измерить в миллиметрах какая доска вам нужна.

Вот собственно таким образом автор собрал для своих нужд небольшую цепную пилораму.

Недостатки: Как у любого инструмента есть свои недостатки, так и здесь,1) основной недостаток это большой расход древесины за счет толщины цепи. 2)Необходимо добавить систему поднятия бревна.

А в остальном отличная пилорама, которая хорошо подойдет для частного пользования. На этом заканчиваю свой сказ, надеюсь Вам понравилось:) Спасибо за внимание!

Источник



шинные, ленточные и другие самодельные конструкции, видео и фото

Это самая простая пилорама, которую можно собрать самому — читайте дальше о том, как это сделать

Не знаете, чем распилить лес на доски? Я расскажу, как собирается шинная пилорама своими руками из подручных материалов. Инструкция сборки и чертежи в этой статье простые и понятные. Но перед тем как приступать к сборке шинной пилорамы узнайте, чем вообще принято продольно резать бревна.

Содержание:
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото

Все, что нужно знать о пилораме

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото

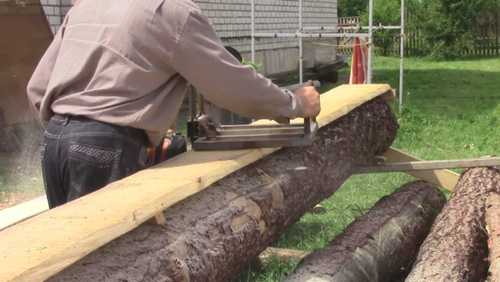

При резке этих досок была использована самодельная пилорама — альтернативных инструментов для такой аккуратной и быстрой резки нет

Пилорама — это механическое устройство, предназначенное для разделки брёвен на брус или доски. Оборудование, с одной стороны, обеспечивает частичную автоматизацию распиловки, а с другой стороны, обеспечивает точность реза. То есть, можно задать параметры толщины доски, и они будут выдержаны по всей длине разрезаемого бревна.

ИллюстрацияМодификация по типу режущего инструмента
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Маховые пилорамы. Здесь в качестве режущего инструмента применяется несколько полотен, установленных на определённом расстоянии друг от друга.

Полотна совершают поступательные движения вверх-вниз. В движение полотна приводятся сложной системой на основе маховика с эксцентриком. Каждый оборот маховика вокруг своей оси — это один проход полотна.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Ленточные пилорамы. Здесь в качестве режущего инструмента применяется гибкая металлическая лента с зубцами. Лента сварена на торцах в кольцо и надета на два шкива с приводом от двигателя.

Бревно подается на вращающуюся ленту и, за счет изменения высоты подачи бревна, регулируется толщина нарезанной доски.

Применение стальной ленты позволяет добиться минимальной толщины реза.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Дисковая пилорама. В качестве режущего инструмента здесь используется вертикально или горизонтально установленный зубчатый диск.

В технически сложных агрегатах используется одновременно несколько дисков. В результате, прямоугольный брус можно сделать из бревна не за четыре, а за два прохода.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Шинные пилорамы. Это наиболее распространённое оборудование, так как оно, чаще всего, делается своими руками. В качестве режущего инструмента применяется цепная шина, а именно, бензопила или электрическая пила.

Применение такого оборудования обеспечивает самый неаккуратный рез и наибольшее количество отходов. Тем не менее, это оборудование выбирают из-за дешевизны.

Что из перечисленных агрегатов можно собрать своими руками в домашней мастерской? При желании можно сделать любую разновидность пилорамы, за исключением маховой. Но так как шинная конструкция — самая простая в исполнении, расскажу о ней.

Сборка простой пилорамы — конструкция выходного дня

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото

Простота устройства в том, что не бревно подается с помощью подвижной тележки, а наоборот, компактная пилорама передвигается по бревну

Перед тем как собрать пилораму из бензопилы, пару слов о конструкции, которую нам предстоит сделать.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото

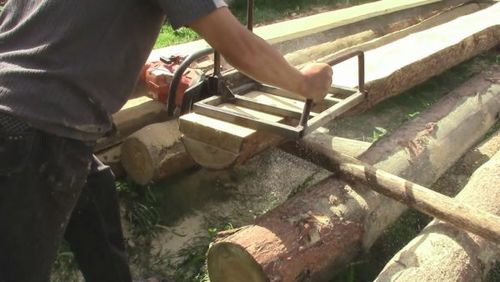

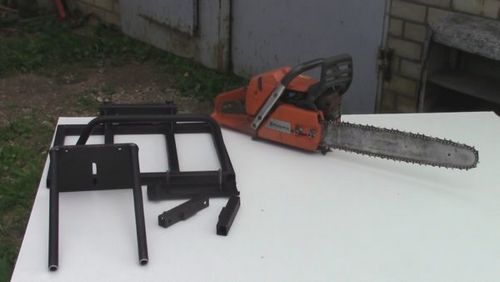

На фото показаны основные элементы в конструкции мобильной пилорамы-приставки

Основа конструкции — это станина с направляющими. На станине крепится бензопила. Каретка с опорной площадкой двигается по направляющим.

За счет перемещения каретки и опорной площадки по направляющим, регулируется положение шины относительно бревна.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото

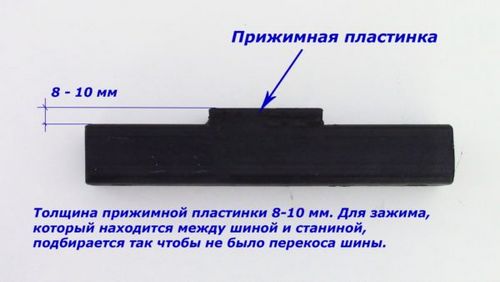

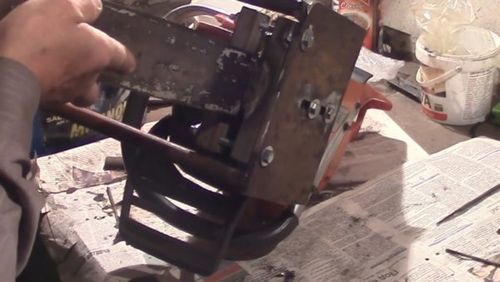

Вид зажимов шины с обратной стороны приспособления — такие зажимы обеспечат не только ровность реза, но и безопасность работы пилой

Чтобы в ходе распиловки бревна рез был ровным, необходимо как можно прочнее закрепить пилу на станине. Для этого будут применены металлические зажимы из двух колодок с болтовыми стяжками.

ИллюстрацияОписание действий
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Заготавливаем материалы. Потребуется:
  • листовая сталь, толщина 6-8 мм;
  • профильная квадратная труба 30 мм;
  • стальной швеллер 70 мм;
  • стальная труба ½ дюйма.

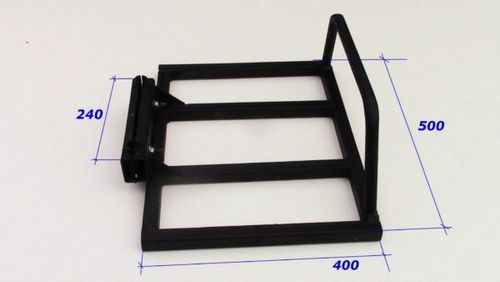

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Изготавливаем станину. Из листовой стали вырезаем прямоугольник 160×220 мм. В прямоугольнике размечается центр и по центру вырезается прорезь шириной 10 мм и длиной 90 мм.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Сверлим отверстия для зажимов шины бензопилы. На расстоянии 13 мм друг от друга, с отступом 10 мм от края, сверлятся два сквозных отверстия с диаметром 10 мм.

Размеры выбраны с учётом габаритов большинства современных профессиональных электрических и бензиновых пил

.

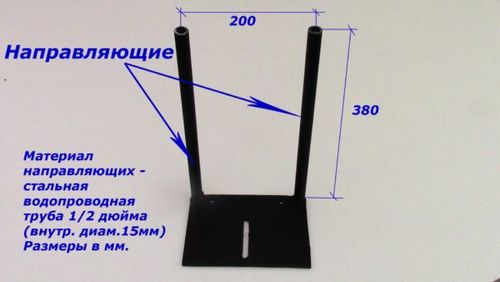

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Привариваем к станине направляющие. Из стальной трубы с внутренним диаметром 15 мм нарезаем два куска длиной 380 мм.

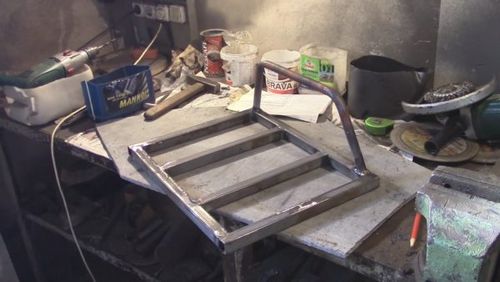

Отрезки труб привариваем по краям станины со стороны отверстий, так, чтобы между центрами труб, в нижней и в верхней части, было расстояние 200 мм.

Трубы к станине нужно крепить строго вертикально, так как от этого будет зависеть точность реза готового агрегата. Шов должен быть качественным, так как нагрузка на него будет большой.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Подготавливаем гайки для крепления станины. Для крепления станины используем не короткие гайки, как показаны по центру фото, а удлиненные гайки М8 с наваренными на них шайбами.

Не покупайте новые гайки. Пусть цена таких гаек невысокая, но они плохо варятся. Используйте советские гайки из старых запасов

.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Крепим шину удлинёнными гайками. Снимаем штатные короткие гайки, которыми крепится шина, и накручиваем длинные гайки, так, чтобы наваренная шайба уперлась в корпус пилы.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Крепим станину. Станину, как показано на фото, устанавливаем поверх накрученных удлинённых гаек. В гайки вкручиваем болты М8 через обычную шайбу и через гроверную шайбу.

С усилием затягиваем болты, чтобы пила на станине не раскачивалась.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Делаем зажим шины. Из трубы 25×30 мм нарезаем два отрезка длиной 160 мм. С отступом от торца по 15 мм, сверлим отверстия с диаметром 10 мм.

В итоге, между центрами отверстий должно быть 130 мм, то есть, расстояние, равное расстоянию между отверстиями в станине.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Делаем прижимную пластину. Из полосы стали толщиной 8-10 мм нарезаем две пластины длиной 50 мм. Каждую из пластин привариваем по центру прижима между высверленными отверстиями.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Собираем зажим. Две части зажима собираются, как показано на фото, двумя болтами М8 длинной 100 мм. Болты с шайбами продеваются через профильную трубу и фиксируются гайкой.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Прижимаем шину к станине. Одну часть прижима прикладываем к станине, так, чтобы прижимная пластинка прижалась к шине. Другую часть прижима накладываем с обратной стороны шины.

Всю конструкцию стягиваем болтами. В итоге, прижимные пластинки должны крепко фиксировать шину, а сам прижим не должен касаться режущей цепи.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Нарезаем салазки для каретки. Для этого, 2 отрезка трубы ½ дюйма длиной 70, разрезаем продольно, так, чтобы получились 4 одинаковые половинки.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Подготавливаем основание каретки. Для этого из швеллера шириной 50 мм нарезаем 2 куска длиной 250 мм.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Делаем посадочные места под салазки. Для этого, от края подготовленных кусков швеллера отступаем по 10 мм и болгаркой с отрезным диском выполняем углубления в металле, так, чтобы в них свободно встали нарезанные куски трубы.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Свариваем каретку и салазки. Вставляем отрезки труб в посадочные места и прихватываем по месту, то есть, прямо на направляющих, а затем провариваем участок соединения сплошным швом.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Сверлим отверстия в каретке. Размечаем центр в планках каретки.

От центра в обе стороны отмеряем по 75 мм и сверлим отверстия. В итоге, между отверстиями должно быть расстояние 130 мм.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Собираем каретку на направляющих. Обе части каретки прижимаем к направляющим, как это показано на фото, и стягиваем болтами.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Нарезаем профильную трубу для опорной площадки. Из квадратной трубы на 30 мм, в соответствии с схемой, режем следующие куски: 2 шт. по 400 мм; 2 шт. по 360 мм; 2 шт. по 460.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Свариваем основу опорной площадки. Подготовленные фрагменты профильной трубы укладываем в требуемом порядке. Проверяя углы угольником, прихватываем стыки, а затем провариваем сплошным швом.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Делаем ручку. В соответствии со схемой сборки опорной площадки, подготавливаем ручку. Для этого, трубу ½ дюйма греем паяльной лампой и выгибаем. Подготовленную ручку привариваем к собранной основе.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Привариваем каретку. Прикладываем каретку к опорной площадке. Для этого, на каретке и на площадке размечаем центр и выкладываем так, чтобы центры совпали. Прихватываем каретку к площадке.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Усиливаем соединение каретки и площадки. Вырезаем из стальной полосы треугольные металлические вставки. Усиливаем соединение каретки и опорной площадки, вваривая стальные пластины.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Окрашиваем подготовленные детали. Зачищаем металл на собранной конструкции, шлифуем швы и окрашиваем в пару слоев краской по металлу. Это нужно сделать, чтобы металл не ржавел.

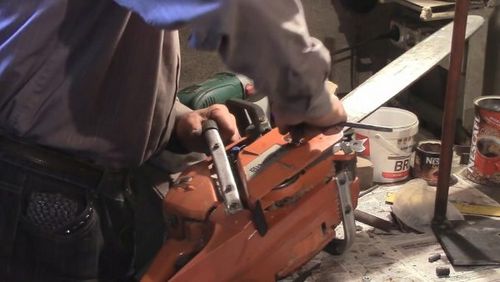

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Крепим станину с направляющими и зажим к пиле.
  • Прикручиваем к креплению шины через длинные гайки станину.
  • Между станиной и шиной просовываем одну половину зажима.
  • С другой стороны, к шине прикладываем ответную часть зажима.
  • Зажим стягиваем болтами.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Устанавливаем каретку и опорную площадку.
  • Собираем каретку и надеваем опорную площадку на направляющие.
  • Подтягиваем болты и фиксируем каретку на нужной высоте на направляющих.
  • Зазор между шиной и опорной площадкой будет равен толщине доски.

На этом пилораму можно считать собранной. Осталось узнать, как это устройство работает.

Как работает пилорама

ИллюстрацияОписание действий
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Крепим ограничительные планки по торцам. Для этого, по торцам прикладываем одинаковой ширины дощечки, так, чтобы они совпали с поверхностью бревна.

По центру дощечки вкручиваем саморез.

При помощи уровня, выравниваем дощечку по горизонтали, и только после этого прихватываем ее еще парой саморезов.

Дощечки крепятся по обеим сторонам бревна.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Устанавливаем поверх бревна ориентировочную доску. Выкладываем доску так, чтобы она легла на закрепленные по торцам дощечки. Прихватываем уложенную доску с обеих сторон саморезами.

Подкладываем под доску клинья нужной толщины, чтобы доска не провисала. Прихватываем клинья через доску саморезами.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Подготавливаем пилораму. Меряем расстояние от верхнего края закрепленной доски до нижнего края ограничительной дощечки.

На это же расстояние, по направляющим сдвигаем опорную площадку от шины и фиксируем болтами настройку.

Прикладываем агрегат к торцу бревна.

Если все сделано правильно, шина должна располагаться чуть ниже ограничительной дощечки. Если это так, включаем пилу и режем.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Спиливаем горбыль. Проходим пилой по ориентиру от одного торца бревна до другого.

Несмотря на то, что мини пилорама компактная, соблюдаем технику безопасности . А именно, работаем в защитных очках и в шумозащитных наушниках.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Снимаем горбыль и ограничительное приспособление. Ранее описанная настройка и установка ограничительной доски нужна только для того, чтобы снять горбыль — скруглённую неровную часть бревна. После того, как горбыль спилен, демонтируем ограничительную доску с клиньями.
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото Резка последующих досок. Для дальнейшей распиловки, ориентировочная доска не нужна. Просто опорная площадка укладывается на торец бревна и пила ведётся от одного края до другого.
Заточка цепи
Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото

На схеме показаны особенности заточки цепи для поперечного и продольного пиления

Если цепь заточена под обычную поперечную распиловку, резать бревно по всей длине будет сложно. Более того, пила будет расходовать много бензина.

Для того чтобы повысить эффективность резки, нужно переточить угол заточки цепи. Сделать это можно в специализированных мастерских, где, например, профессионально торчат сверла.

Пилорама своими руками: шинные, ленточные и другие самодельные конструкции, видео и фото

В ассортименте большинства производителей бензопил есть цепи и шины не только меньшей толщины, но и большей длины, чтобы пилить бревна большого диаметра

Более эффективным решением станет не переточка уже имеющийся цепи, а покупка специальной шины и цепи для продольного пиления. Такие шины и цепи имеют меньшую толщину. Кроме того, цепь уже с завода заточена под углом 10°.

Подведем итоги

Теперь вы знаете, как собирается ленточная пилорама своими руками. Также рекомендую к просмотру видео в этой статье. Если остались вопросы, задавайте их в форме для комментариев.

Похожие статьи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
