Шахматная доска из сосны и дуба

Здравствуйте уважаемые самоделкины и гости сайта!
В данной статье хочу вам рассказать о том, как самостоятельно, своими руками смастерить шахматную доску с функцией хранения фигур из нескольких пород дерева, а именно, — из дуба и сосны. Материал взят с ютуб-канала Elias Maximiliano. Именно на примере автора мы и рассмотрим данный вариант шахматной доски.

Для работы будут необходимы:
-циркулярная пила,
-фрезерный станок,
-рейсмусовый станок,
-рубанок,
-ручная ножовка,
-шлифовальная машинка,
-стамески,
-канцелярский нож,
-измерительный инструмент.

Свою работу автор начал создавать с рисунка, на котором он изобразил внешний вид изделия и указал его размеры. Далее начинается процесс подготовки деталей. Для изделия используется фанера. С помощью циркулярной пилы автор нарезает необходимые размеры заготовок, стороны которых он срезает под углом в 45 градусов.

После того, как заготовки стола готовы, автор посредством скотча соединяет их по линии реза, т.е. края верхней нижней и боковых деталей. Скотч необходим для удобства соединения деталей между собой. Затем, столярным клеем промазывает места соединения, складывает все заготовки и сжимает их струбцинами. Рулеткой проверяет диагональ получившегося короба. Что с одной, что с другой стороны она должна быть одинаковой. В противном случае короб может получиться не ровным.



После высыхания на торцы изделия наклеивает штапики-планки для декоративной отделки. В таком виде короб имеет более аккуратный и законченный вид, не видно срезов от пилы. Для того, чтобы прижать данные элементы к коробу для более плотного прилегания и схватывания, Elias Maximiliano использует все тот же скотч. После того, как все высохло, используя наждачную шкурку изделие зачищается ото всех неровностей и мелких недостатков.



Следующий шаг — изготовление игрового поля шахмат. Для этого автор распускает бруски на тонкие планки и нарезает из них квадратные части поля. Для светлой части используется сосна, темная сторона — это дуб. Затем на одной из сторон столика, по его краям прикручивает планки. Они необходимы для того, чтобы при выкладывании из квадратов игрового поля и их последующей склейки, они были все на одной линии и не выходили за эти границы. Теперь автор начинает приклеивать квадраты игровой доски. После того, как данная часть работы сделана, выпиливается квадратный кусок фанеры, размерами близкими к размерам поля, одна сторона которого обклеивается скотчем. Этой стороной фанера кладется на поле и прижимается струбцинами для лучшей склейки. Вот что получается на данном этапе работ.


Видно, что само игровое поле расположено не на равном удалении от краев стола. Поэтому после того, как все части достаточно хорошо склеились между собой, автор отрезает верхнюю часть короба с игровым полем. Затем циркуляркой отрезает все боковые части поля так, чтобы осталось только оно. Эту часть он наклеивает на новую плоскость, тщательно вымеряя боковое расстояние со всех сторон. Так-же прижимает детали и дает им высохнуть.

Так как игровое поле получилось сильно поднятым относительно той плоскости на котором оно располагается, автор по бокам саморезами крепит фанерные детали. Они получаются на уровне нижней части квадратов. Затем узкими рейками создает геометрический узор по периметру всего поля. Рейки приклеиваются столярным клеем к нижней поверхности и боковым частям поля. Для того чтобы соединение вышло более прочным, автор прижимает данные рейки гвоздиками, забивая их сбоку от реек в нижнюю часть стола. После высыхания гвозди удаляются и такая же процедура проводится со следующими деталями. Лишь последняя, с самого края фиксируется скотчем.

На фотографиях видно, что поверхность шахматного стола не ровная, квадратики отличаются по высоте, так же как и боковое декоративное обрамление. Чтобы это исправить понадобился фрезерный станок. С его помощью поверхность

выравнивается.

В продольных сторонах столика, по его краям делаются пазы, ширина которых равно боковой доске. В самых досках так же делает пазы только на одной стороне. Наносит на пазы клей и крепит боковые части стола к поверхности игрового поля. Фиксирует струбцинами соединение деталей. На пазы боковин так же наносится клей и прикладывается дно. Для большей прочности его фиксирует и гвоздями. Основная часть стола готова.

Изначально, как мы видим, стол собирался из фанеры, но впоследствии автор, по одним ему ведомым причинам. решает делать его более основательным и использует уже доски. На мой взгляд это решение даже лучше, так как конечный результат выглядит более фундаментальным.

Наступает черед изготовления ящика под игровые фигуры.

В дощечках, которые будут основой ящика, в их торцевых частях делается соединение «ласточкин хвост». Автор делает их с помощью ручного инструмента, не используя для этого никаких фрез. Каждое такое соединение уникально и подходит только для той части, для которой оно создавалось. Именно поэтому автор нумерует заготовки. Пазы выбирает стамеской и канцелярским ножом. Готовые части собирает воедино. Внешние поверхности выравнивает рубанком. Вклеивает дно ящика.

Следующий шаг — изготовление мест для фигур. Установив несколько фигурок в ящик, определяет размер мест. Из планок, в которых делаются пазы, в которые они вставляются, собирает места хранения фигур. На лицевых сторонах ящика подготавливаются места для ручек. На торцы стола клеит декоративные планки. Внутренние стенки ящика и места крепления ручек красятся в черный цвет. На дно ящика вклеивается подложка. Устанавливает места хранения фигур и ручки ящика. Изделие покрывается защитным составом.



В конечном итоге из рук мастера выходит вот такой замечательный шахматный стол, который выглядит ни чуть не хуже покупного. А если учитывать что при его изготовлении вкладывалась душа его творящего, то и намного лучше покупного! Такой набор будет просто отличным подарком человеку увлекающемуся шахматами!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Миниатюрные шахматы своими руками

Приветствую, Самоделкины!
Сегодня будем делать маленькие шахматы. Но эту самоделку не стоит рассматривать для использования по прямому назначению. Нет, конечно в эти шахматы можно играть. Но вот только, наверное, для этого понадобится пинцет. Настолько они маленькие. А вот в качестве сувенира или презента – самое то.

Для изготовления мини шахмат нам понадобятся:

1. латунные прутки;
2. дерево венге;
3. дерево бук;
4. токарный станок;
5. дремель;
6. нашатырный спирт;
7. прозрачный клей;
8. яхтный лак;
9. пинцет;
10. достаточно много времени.

Поскольку у автора нет ЧПУ-шного токарного станка, он решил проточить резец по форме шахматной фигуры.

Таким образом получится проточить много фигур одинаковой формы практически за один заход. Начал он с пешек.

Это самая простая фигура, но их больше всего, поэтому заодно и потренируемся.
Расположив отрезной резец с противоположной стороны, можно хорошо сэкономить время. Первая фигура готова.

Вот, кстати, рядышком автор располагает пишущую авторучку, чтобы примерно вы могли оценить размер получившейся фигуры.

Пешек у нас 16 штук. Но естественно показывать, как автор изготавливал каждую фигуру, думаю, не имеет особого смысла.

Процесс изготовления полностью идентичен.

А вот следующая фигура — это ладья. Их не так много, в отличии от пешек, всего 4 штуки. Но на их изготовление, времени ушло не меньше. Кроме фигурного резца нужно еще засверлить и прорезать прорези. Прорези автор делал при помощи алмазного диска, который зажал вместо фигуры в патрон.

Благодаря цанговому патрону, заготовку можно снимать и вставлять обратно без нарушения центровки. Получилась примерно вот такая ладья.

Далее автор приступает к изготовлению шахматной доски. Для этой цели он заранее купил вот такой небольшой брусок из дерева венге.

Такие бруски для рукояток ножа, можно купить на алиэкспресс.

Можно заказать еще из другого дерева. На алиэкспресс, кстати, получается дешевле чем в обычных магазинах российских городов.
Фрезой по дереву, обрабатываем поверхности. Они должны быть идеально ровными.


Кстати, у венге очень красивая текстура. Автор ролика делится информацией о том, что самый дорогой натуральный паркет изготавливают как раз из этого дерева.
Далее фрезой углубляемся на определенном расстоянии.


Это будет шахматное поле. Конечно, шахматное поле можно было просто напечатать на светлом дереве, но это не так интересно. Получается такая небольшая гребенка.

И в точности такую же гребенку необходимо сделать на светлом дереве. В данном случае – это будет бук.


После процесса шлифовки, эти два бруска, нужно хорошенько склеить.

После того, как клей высохнет, одну половину отрезаем. От нее должна остаться только гребенка. Поперек гребенки опять фрезеруем, и делаем две такие заготовки.

Ну а теперь самое сложное. Необходимо очень точно совместить клетки.


Далее опять отрезаем и фрезеруем начисто. Из-за того, что автор не дал клею хорошо высохнуть, одна клетка отлетела от заготовки.

Но это не проблема. Довольно просто автор исправляет такую ситуацию.
Далее с противоположной стороны снимаем все лишнее.

После обработки, вроде получилось неплохо, но главное по-взрослому.


По задумке автора, шахматная доска будет с ящиком для хранения фигур, поэтому он, с помощью токарного станка, делает углубление для этого ящика.


Сам ящик изготовим из бука. У него древесина более плотная и существует меньше вероятность появления сколов и различных трещин, а стенки у этого ящика довольно тонкие, поэтому так будет гораздо надежнее.

Фрезеруем углубление, так чтобы уместились все шахматные фигуры, а их, кто не в курсе, не много не мало – 32 штуки.

На данном этапе, самое сложное, по мнению автора, это точно подогнать так, чтобы ничего не заклинивало, ну и не выпадало.

Чтобы фигуры в ящике не были просто хаотично разбросаны, делаем для них сотовые ограничения.


На фото и видео все кажется довольно большим, а по сути все размеры не больше обыкновенного спичечного коробка. Поэтому небольшая оплошность и начинаем все с самого начала.

Всю древесину автор решил покрыть яхтным лаком. Но не до глянца.


После покрытия протираем х/б-шной тканью.

Влага уже не страшна, а древесина имеет матовый вид. После всех манипуляций приклеиваем нижнюю крышку. Ну и соответственно ее тоже фрезеруем.

Верхнюю часть заготовки, автор решил покрыть два раза лаком. Сначала нанес первый слой лака, затем последовала сушка, а за ней процесс шлифовки. Далее он покрыл изделие лаком еще раз. Так получается более ровная и благородная поверхность.

Для того, чтобы ящик можно было легко открыть, хотя легко это понятие относительное, потому что открывается он только ногтями, ему нужно изготовить ручку. Открывается ногтями не потому, что тяжело, а потому, что само по себе изделие получилось просто очень маленькое. Ручку автор делает все из тех же латунных прутков, используя токарный станок. В итоге получаем крохотных размеров вещицу. В общем ручку на Поксипол (прозрачный клей, холодная сварка) вклеиваем на свое место.

Сотовый ограничитель для хранения шахматных фигур, также приклеиваем.

Ну а пока все сохнет, займемся изготовлением остальных фигур. Самая сложная фигура — это конь. Здесь нет права на ошибку. Фактически все вырезаем вручную. В общем если получился конь — значит шахматам быть.


Со слонами проблем не было. Они почти похожи на пешки. Изготовить их автору не составило особого труда. Особенно после изготовления 16-ти похожих шахматных фигур.

А вот с ферзем уже сложнее. Из-за специфической формы их ещё нужно дорабатывать вручную резцом. Плюс уровень сложности добавляет конечно же и размер фигуры. В общем на изготовление ферзей, автор затратил приличное количество времени.

Король похож на ферзя по форме. Правда, с его головным убором нужно немного повозиться. Как никак корона.
Все лишнее ненужное также убираем вручную. Благо королей всего два.

Ну вот и все, все фигуры готовы. Автор расставляет их с помощью пинцета (настолько они миниатюрные).

Теперь половину из них нужно зачернить. Автор использует как всегда нашатырный спирт.
Пару часов выдержки, ну а дальше он обжег фигуры огнем.


Получился довольно интересный цвет. Не чисто черный, но фигуры друга от друга теперь достаточно легко отличить. Не перепутаешь уж точно.

В общем, пару недель работы и получился довольно интересный сувенир. Играть в эти шахматы конечно можно, но сделать это действительно сложно, потому, что они очень маленькие.

Благодарю за внимание. До новых встреч!

Видео:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать шахматы своими руками? Видео обучение

Шахматы – величайшая настольная игра всех времен и народов, не теряющая своей актуальности и в XXI столетии. Во многих семьях шахматные наборы переходят из поколения в поколение, равно как и обучение королевской игре происходит от отца к сыну или дочери.

Если в вашем распоряжении нет шахмат, самый простой способ их заполучить – приобрести в ближайшем канцелярском или сувенирном магазине. Однако, не спешите тратиться, ведь шахматы всегда можно сделать своими руками, для этого лишь потребуются определенные подручные материалы, а также немного времени и творческой фантазии.

Народные умельцы в очередной раз доказывают, что сделать шахматы можно из чего угодно. Для этих целей подойдет не только фанера, деревянные брусья и металлические гайки, но и обычные листы А4 или самодельная полимерная глина.

Благодаря многочисленным видео в открытом доступе вам даже не обязательно уметь красиво рисовать либо пытаться придумывать что-то свое, достаточно точно следовать указаниям в мастер-классах, и у вас обязательно всё получится!

Запасайтесь терпением, включайте фантазию и вперед!

Резные деревянные шахматы

Умеете резать по дереву либо хотя бы имеете представление об этом процессе? Отлично! В таком случае, вырезать объемные шахматные фигурки по детальному видео мастер-классу будет несложно.

Для того, чтобы приступить к резьбе, необходимо подготовить эскизные заготовки будущих шахматных фигур (по лекалам), набор инструментов для резки (резцы, стамески), а также материалы для шлифовки и декорирования шахмат.

Подготовив всё необходимое, можно приступать к просмотру ряда видео-уроков от мастера резьбы по дереву Константина Беляева, дающего точные рекомендации касательно изготовления следующих шахматных фигур:



Мастер вырезает шахматные фигуры вручную, с применением специальных инструментов для резки. В качестве материала изготовления берутся доски липы шириной 25-28 мм. По окончании резки фигурки нужно отшлифовать наждачной бумагой, по желанию – обжечь или покрасить акриловыми красками.

Также в арсенале у Константина имеется видео по изготовлению шахматной коробки:

Мастер предлагает изготовить шахматную доску из натурального шпона. В случае, когда такого материала под рукой не нашлось, изготовить доску для шахмат можно из обычного куска фанеры и реек для рамки, нарисовав клеточную разметку черной акриловой краской.

Гигантские деревянные шахматы

Сегодня особо популярны шахматы огромных размеров, ими украшают просторные холлы или же придомовую площадку. Стоимость таких шахмат в магазинах зашкаливающая, поэтому многие умудряются изготовить их своими руками.

Для гигантских деревянных шахмат потребуется сосновый брус (желательно без сучков) шириной от 10х10 см до 30х30 см и даже больше, а также токарный станок и наждачная бумага. Подробно о процессе резки таких шахмат расскажет народный умелец Валерий Гришин:

Hand-made шахматы из полимерной глины

Лепка шахмат из полимерной глины может приглянуться представительницам прекрасного пола. Несомненно, этот процесс более трудоемкий, нежели резка по дереву, но и итоговый результат поражает воображение – при должном умении фигурки получаются невероятно красивыми, с точной прорисовкой лиц и одеяний.

Для того, чтобы изготовить шахматы из полимерной глины, необходим сам материал (кстати, такую глину можно приготовить самостоятельно), а также специальные инструменты для лепки и обычная пищевая фольга для каркасов фигурок.

Youtube-мастерица Света Вредная в доступной форме пошагово показывает лепку каждой шахматной фигуры:

Самодельные шахматы из бумаги

Из обычной офисной либо же цветной бумаги можно сделать шахматы в технике оригами. Правда, от создателя потребуется иметь навыки в этом направлении рукоделия, а также развитую фантазию для изготовления сказочных фигурок шахматной игры.

Выглядят шахматы-оригами весьма занимательно, процесс их создания относительно быстрый, единственный минус – такие бумажные фигурки требуют аккуратного обращения. Чтобы ознакомиться с процессом, предлагаем пошаговые мастер-классы по созданию шахматных фигур в технике оригами:

Детские яркие шахматы из пластиковых бутылок

Сделать шахматы можно весьма креативным способом, причем для этого подойдет даже «бросовый» материал, к примеру, пластиковые бутылки небольших размеров. Канцелярский нож, акриловые краски, пенопластовые шарики, фомиаран и немного фантазии помогут сделать красочную настольную игру для деток, убедитесь в этом сами:

Как видите, способов создания hand-made шахмат существует предостаточно, поэтому если вы задались целью изготовить рукотворные шахматные фигурки, выбирайте подходящий для себя вариант и творите! Результат обязательно превзойдет ваши ожидания!

Многоуровневые шахматы своими руками

Перевел SaorY для mozgochiny.ru

Приветствую, мозгочины! Порой, чтобы что-то интересное не стало скучным, стоит это разнообразить, так и поступим с обычными шахматами – своими руками сделаем 3D доску для них.



Шахматная самоделка состоит из блоков древесины грецкого ореха, которые имею разную длину, что и создает оригинальный эффект многоуровневой доски. Всего лишь простейшие навыки работы с инструментом и немного времени, и можно будет проверить свои навыки игры под другим ракурсом.





Шаг 1: Дизайн

По моей мозгозадумке дизайн шахматной доски должен быть оригинальным, но не вычурным, чтобы не усложнять сам процесс игры. Поэтому проштудировал различные варианты шахмат в сети, свою я решил создать из обычных деревянных брусков различных по размеру.





Шаг 2: Расчеты



Опираясь на размеры шахматных фигур, я вместе с друзьями «разработал и просчитал» конструкцию доски и необходимые материалы. И получилось, что разница соседних уровней составляет 2.5см, то есть самый короткий блок будет иметь высоту 2.5см, а высота других находится умножением этого значения на соответствующее число из мозготаблицы, представленной на фото, там же указано и количество блоков равной длины.

Итак, материалы и инструменты:

• Инструменты для работы по дереву
• Пиломатериал
• Столярный клей
• Струбцины и зажимы
• Паяльная лампа
• Защитные противопожарные перчатки





Шаг 3: Нарезка блоков



Я в качестве материала самоделки выбрал доску грецкого ореха, а дальше:

• Довел доску до толщины 2см
• Нарезал из доски полосы шириной 2см
• Склеил из полос блоки 4х4см
• После высыхания клея, нарезал блоки нужных размеров.

Поступайте соответственно, главное получить блоки нужной длины.





Шаг 4: Сборка линий



На сухую собираем доску согласно дизайну, а затем склеиваем блоки поделки по линиям.





Шаг 5: Доработка



Склеенные линии «разукрашиваем» паяльной лампой — выжигаем черные клетки на соответствующих вершинах. А затем окончательно склеиваем линии в полноценную многоуровневую самоделку.

Поздравляю, оригинальная шахматная мозгодоска сделана, расставляем фигуры и удачной игры!



(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

---

About SaorY

Декорируем шкатулку под шахматы: дамский вариант

Итак, делаем шахматы для дамы или подарок умной блондинке 🙂

Нам понадобится:

1.Салфетки, много и разных.

2. Деревянная заготовка, подчёркиваю — любой формы.

3. Кисти, линейка, простой карандаш, губка.

4. Акриловые элементы(ножки) и деревянные кружочки.

5. Краски чёрная, белая, серебро(ТАИР)

6. Грунты (ТАИР).

Если можно, то я пропущу первый этап (грунтуем, разлиновываем), т.к. о нём можно причитать здесь

http://www.livemaster.ru/topic/100357-mk-shkatulka-pod-shahmaty?vr=1&inside=1

Далее выбранную с таким трудом салфетку приклеиваем, почему с таким трудом? Так попробуйте подобрать салфетку которая подойдёт и будет пропорционально смотреться.

Должно получиться примерно вот так:

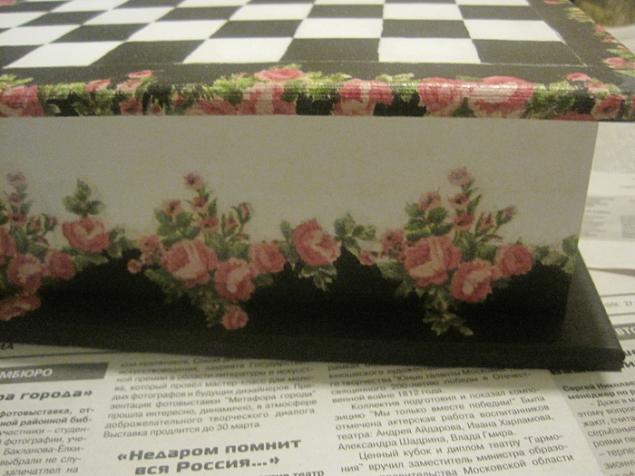

Далее по низу шкатулки ещё немного приклеиваем цветочков.

Вроде начали всё правильно, даже поле разлиновали, а получилась какая-то гламурненькая …..

Вот мы её чёрненьким и замажем. Вы в детстве любили разукрашивать картинки? Значит вам это понравится. Берём тоненькую кисточку и чёрную краску и место между полем доски и гирляндой роз начинаем прокрашивать.

Получилось?

Понравилось? Ещё клеточки захватываем.

И по низу шкатулки пройдёмся.

Вам всё ещё нравится? Тогда я вас ещё больше обрадую! Красили кисточкой? Мазки видны? Значит начинаем всё сначала, добиваемся однотонной поверхности.

Получилось? Тогда двигаем дальше…. очень аккуратно забиваем губкой бока шкатулки белой краской. Т.к. мы салфетку вырывали, то и бежевый ореол около розочек нужно забить.

Не забываем про внутренний ящичек.

Хорошенькая правда? Но всё же ещё не достаточно хороша для моих девочек…..

А что если нам по хулиганить, и попробовать дерево в камень превратить. Чуфыр-Пуфыр…. Облом….

Забыли покрыть всю шкатулку лаком. Опять Чуфыр-Пуфыр… Ну нет всё таки ручками надёжней!

Опять кисточку в руки и вперёд.

К белой краске подмешиваем серебро.

Сначала совсем капельку

Чтобы только наметить прожилку мрамора

Далее в эту же кучку ещё чуть серебра

Чтобы уже более явно выделить

И теперь кисточку, самую тонкую, макаем самым кончиком в серебро в которое чуть подмешано белой что бы скрыть блеск.

И прорисовываем остальные прожилочки.Примерно получится так, но если у вас прожилки слишком явные, то можно их немного пробить губочкой. Не гарантирую что с первого раза получится, но при определённой сноровке, точно получится.

Опять лакируем всю шкатулку!!!!

Как-то уж очень чистенько.Ещё попачкаем? Вокруг цветов тоже можно повозить кисточкой.

Вот и результат…

Что-то очень…ну короче ОЧЕНЬ….

Нужно её сделать повеселее, добавим горошку и контуром пройдём клеточки

Можно дарить? А ножки! Нет подходящих? Так сделаем!

Берём те что есть. Маленькие? А если их посадить на чурбачки?

Во, другое дело. Красим донышко чёрным, пробиваем серебром иииии любуемся, не забывая лакировать каждый день, ведь день рождения только в мае.

Вот и наша красота!!!

На бархате просто отлично смотрится.

Встаёт только один вопрос-А нужны ли сюда шахматы…..

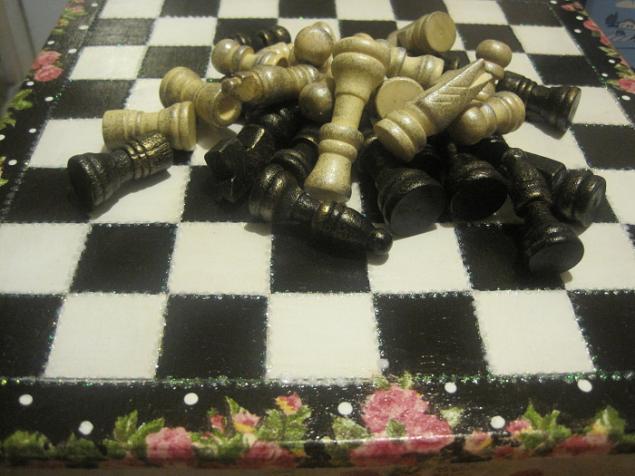

Приложим кучкой, так на всякий пожарный….

Дарить её ещё нельзя, у нас внутренность ещё не красивая! Но это уже другой мастер-класс. Боюсь, не хватит в одном места.

Всегда ваши Шмели.
