Содержание

устройство и процесс установки печи

Несмотря на всю популярность в современном мире природного газа, остаются места, где его использование до сих пор недоступно. В сложившейся ситуации человеку поможет печь буржуйка в деревянном доме, которая топится при помощи древесного топлива или угля. Приобрести такое топливо можно в любое время года.

Классическая конструкция буржуйки

По внешнему виду буржуйка напоминает обыкновенный прямоугольник на ножках. Она дополнена дверцей и отделением для топлива, зольным ящиком для отходов горения. Кроме того, любая буржуйка оснащается патрубком, где ставится вытяжная труба длиной от 5 метров и больше. От длины трубы напрямую зависит тяга и мощность работы устройства. Корпус печи изготавливается из стали или чугуна. Рекомендуем прочитать так же про дымоход для буржуйки в гараже на нашем портале.

Буржуйки классифицируются на две разновидности:

  • Металлические устройства.
  • Кирпичные сооружения.

Металлическая буржуйка

Модели из кирпича прекрасно сочетаются с небольшим дачным домиком и способны обогревать в нем сразу несколько комнат. Печь равномерно обогревает комнаты и позволяет длительное время сохранять тепло. Единственный недостаток кирпичной буржуйки — это длительный процесс разогрева. Зато кирпич добавляет устройству больше функциональности, к примеру, во время кладки можно соорудить место для приготовления еды. Мастера могут обустроить углубление для духового шкафа.

Кирпичная буржуйка

Модели печек из чугуна отличаются компактностью и простотой установки, ведь их можно разместить в любом подходящем месте. Главное — правильно сложить дымоход, чтобы его можно было легко переместить благодаря гофрированным трубам.

Характеристики оборудования

В последнее время благодаря разнообразию дизайна буржуйки можно дополнить общий стиль интерьера помещения. Таким образом, это не только устройство для обогрева, но и своеобразное украшение комнаты. Печь работает на дровах длиной не больше 25 см или на другом твердом топливе, всё зависит от предпочтений хозяев и их материальных возможностей.

Основные функции буржуйки, установленной на даче:

  • Обогрев.
  • Возможность приготовления еды.
  • Украшение интерьера.

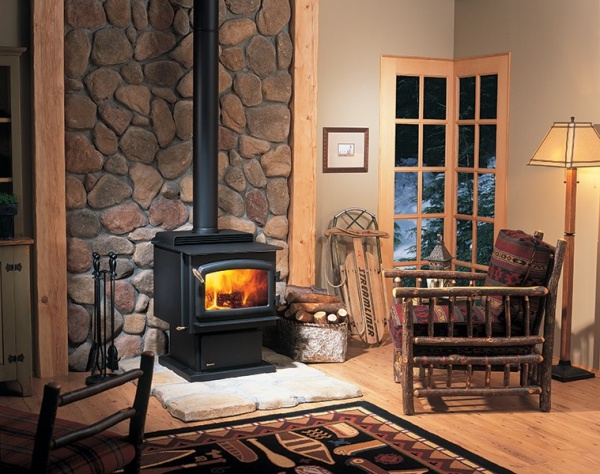

Всё чаще стильная буржуйка становится серьезным конкурентом для каминов, ведь помимо других положительных качеств устройство отличается компактностью. Его просто подключить, при необходимости перенести на новое место или разместить на улице с целью жарки мяса на свежем воздухе.

Современная буржуйка не только обогревает помещение, но и украшает комнату

Если потребуется часто перевозить печку с одного места на другое, то лучше отдать предпочтение разборным моделям. У них, как правило, легко снимается верхняя крышка, которая зачастую выполняет роль варочной поверхности. Эта буржуйка также оснащена отсоединяющимися ножками и дымовой трубой, состоящей из нескольких секций. Печь не займет много свободного пространства, является мобильным предметом интерьера и легко перевозится. Использование буржуйки полностью исключает риски отравления людей угарным газом, потому что он выходит из помещения через трубу. Получается, что именно от монтажа трубы зависит безопасность устройства и мощность функционирования.

Разборная модель буржуйки

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Нормы пожарной безопасности при установке и эксплуатации печи

Для того чтобы обезопасить свой дом при наличии буржуйки, следует соблюдать некоторые правила пожарной безопасности:

  • В качестве топлива пользоваться только сухими дровами или поленьями.
  • Для розжига устройства следует приоткрыть заслонку топки и положить туда необходимое количество топлива, а затем поджечь.
  • Когда топливо достаточно разгорится, мощность буржуйки можно установить посредством открывания и закрывания зольного ящика.
  • Для очищения буржуйки от золы нужно полностью остудить корпус, вынуть зольный ящик и выбросить его содержимое.

Советуем подробнее изучить материал: Делаем буржуйку для бани своими руками.

Для очищения буржуйки от золы нужно остудить корпус, вынуть зольный ящик и выбросить мусор из него

  • При первом розжиге можно почувствовать запах горящей краски, но впоследствии такой эффект не повторится.
  • Любые легко воспламеняющиеся вещи должны находиться на расстоянии не менее 80 см от буржуйки.
  • Запрещено в один раз укладывать в топку больше 3 кг топлива. Дверцу топки важно всегда закрывать.
  • Запрещается использовать печи при обнаружении неисправностей в функционировании вытяжной трубы.
  • Запрещено оставлять буржуйку без присмотра на долгое время и в присутствии маленьких детей.
  • Когда печь работает, не нужно касаться её корпуса, так как он нагревается до очень высокой температуры.
  • Запрещено размещать вблизи буржуйки горючие материалы.
  • Устанавливать буржуйку можно только на негорючую основу.

Устанавливать буржуйку в деревянном доме можно только на негорючую основу

Самостоятельная установка буржуйки

Во время выбора варианта печи для дачного домика важно тщательно рассчитать необходимую мощность для отопления выбранной площади. Буржуйка с площадью 1 кв.м может обогревать комнату площадью 35 кв.м.

При выборе печи для дачного домика важно тщательно рассчитать необходимую мощность для отопления выбранной площади

Важный фактор работы устройства — это выдувание тепла из помещения и наплыв туда холодного воздуха. Например, щели в окнах или полах, создающие сквозняк, будут заметно нарушать работу буржуйки. Прекрасное решение для двухэтажного дачного дома — это двухъярусная буржуйка с общим дымоходом. Подробнее про установку самодельной буржуйки в загородном доме читайте на нашем сайте.

Видео: установка буржуйки и дымохода

При желании сократить расходы на установку и приобретение печи можно попробовать сделать её самостоятельно в соответствии с инструкциями.

Самостоятельная сборка буржуйки

Совет! Простейшая модель имеет круглую форму с диаметром около 45 см и высотой 80 см. Толщина стенок — примерно 10 мм, а главная особенность — это нерегулируемая тяга.

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Буржуйка длительного горения своими руками: пошаговая инструкция

Процесс сооружения кирпичной буржуйки

Установка буржуйки в деревянном доме на даче требует подготовки следующих материалов и инструментов:

  • Керамический кирпич.
  • Фурнитура для печи.
  • Штукатурка с содержанием извести и глины.
  • Глиняный раствор.

Прочитайте так же как установить буржуйку в квартире для отопления на нашем сайте.

Этапы сооружения

  • Первый ряд печи выкладывается очень точно, потому что он влияет на всю последующую постройку. Неопытные новички могут класть по 25 кирпичей за сутки, а затем на следующий день проверять результат.

Первый ряд печи выкладывается очень точно с использованием уровня и уголков

  • Для прямоты конструкции по углам располагаются уголки из металла и деревянные рейки.
  • При укладке второго и последующего рядов следует оставлять проем для будущей дверцы.

Во время укладки последующих рядов нужно оставлять проем для будущей дверцы

  • Начиная с 6 ряда, в кладку добавляют огнеупорную смесь, заменяя ей глину.
  • В завершении работы сверху конструкции крепится труба — через неё из буржуйки будет выходить дым.

Сверху конструкции крепится труба — через неё из буржуйки будет выходить дым

Совет! Так же, как обычный камин, буржуйку лучше всего ставить на заранее подготовленный огнеупорный фундамент. При близком расположении к стене из легко возгорающегося материала, то место, которое расположено вблизи стены у печи оштукатуривается огнеупорной смесью и обивается железом.

Процесс изготовления и крепления дымоотвода

Буржуйка считается переносной конструкцией, поэтому не рекомендуется делать для неё кирпичный дымоотвод. Так остается два типа дымоотвода на выбор — это асбестоцементный или металлический. Доказано, что металл лучше проявляет себя в работе и по весу он намного меньше. Что касается асбестоцементной трубы, то её допустимо ставить лишь сверху у печи и её максимальная температура нагрева равняется только 300 градусам Цельсия.

Дымоотвод для будущей печи обязательно должен получиться разборным и компактным

Примечание! Конструкция дымоотвода для будущей печи обязательно должна получиться разборной и компактной. А труба должна проходить на улицу по самому короткому из возможных путей и состоять хотя бы из двух элементов, соединенных между собой. Так, если один элемент износится, его можно будет легко заменить, не разбирая всё устройство.

Детали и материалы для сборки дымохода

  • металлические трубы — требуются для сооружения основы дымохода, самый подходящий диаметр 16 см;
  • тройник также диаметром 16 см с наличием с одной из сторон заглушки — он будет нужен в процессе подключения отводной трубы;
  • несколько колен для формирования стыков — они помогут повернуть и проложить дымоотвод в необходимом направлении. Размер одного из них должен равняться 10 на 120 см, остальных 16 на 120 см;

Колено для формирования стыков труб

  • «гриб» диаметром 20 см, помогающий в качестве насадки для защиты трубы;

Гриб для трубы

  • герметик для обработки швов;
  • материалы для теплоизоляции;
  • битумная смола.

При отсутствии труб из металла, главную трубу можно изготовить из листового железа посредством его сгибания молотками и клещами, а также использования сварочного аппарата. Если такой металл слишком тонкий, то разрезать его можно и ножницами для металла, если нет — то потребуется болгарка и диски по металлу для неё.

Сборка дымоотвода

  • Монтаж необходимо начинать с определения места для установки трубы, там, где будет соединен внутренний элемент печи с наружным.
  • На буржуйку крепится первый элемент дымоотвода, на него второй и так далее в зависимости от их количества. На выходе из буржуйки тонкий металл лучше заменить чугунным коленом до 50 см в высоту. Оно даст возможность повысить эффективность эксплуатации дымохода и продлить её сроки, предотвращая плавление тонкостенного металла.

На буржуйку крепится первый элемент дымоотвода, на него второй и так далее в зависимости от их количества

  • Далее трубу дымоотвода удлиняют, пока она не достигнет места соединения со следующим элементом конструкции.
  • В перекрытии проделывается отверстие, его размеры должны превышать диаметр трубы на 10 см, так как она сначала замазывается теплоизоляционным материалом.

В перекрытии проделывается отверстие под трубу

  • Если в щелях обнаружены легко воспламеняющиеся материалы, их необходимо убрать, потому что после разогрева трубы увеличится и риск возгорания близлежащих предметов при отсутствии у них защиты.
  • В получившееся в перекрытии отверстие сначала монтируется проходной стакан, а уже через него проходит сама труба.

В отверстие в перекрытии сначала монтируется проходной стакан, а уже через него проходит сама труба

  • Далее труба, которая выходит из помещения, стыкуется с трубой, являющейся внешней частью дымохода. Последняя должна закончиться на 10 см выше кровли. Отверстие для выхода наружной трубы оформляется по принципу отверстия в перекрытии.
  • Наружная труба в заключение работы укрепляется листом железа или любого другого металла. Для этой цели можно применять и кирпичи, главное чтобы материал был негорючим.

Наружная труба укрепляется листом железа или любого другого металла

  • Наружная сторона трубы тщательно покрывается битумной смолой и оборачивается теплоизоляцией — например, минеральной ватой, а на стыке под ватой монтируется блюдце, предотвращающее возгорание ваты от попадания горячего пепла.
  • На конце наружной трубы монтируется «гриб» — по-другому крышка, помогающая защитить трубу от попадания посторонних предметов, засоряющих дымоотвод, или от дождевой воды.

На конце наружной трубы монтируется «гриб» — крышка для защиты трубы от посторонних предметов и от дождевой воды

Примечание! После завершения сборки при помощи герметика фиксируются все соединения и швы — это предотвратит поступление дыма в комнату. Герметик должен быть специальным — устойчивым к воздействию высоких температур.

Ранее мы уже писали про характеристики герметиков для камина и печи и советовали добавить статью в закладки.

После высыхания обработанных швов печь готова к эксплуатации, но сначала её работу нужно как следует проверить, затопив буржуйку. Если дым не проникает через щели, то сборка проведена правильно и качественно, с учетом правил и норм безопасности.

Именно буржуйка для дачи прекрасно вписывается в обстановку и помогает экономить средства на электроэнергии

Буржуйка для дачи стоит относительно не дорого по сравнению с другими обогревающими устройствами. Кроме того, при её использовании нужно будет покупать лишь топливо и не платить за электроэнергию. При изучении инструкции не сложно разобраться, как установить буржуйку в деревянном доме, тем самым значительно сэкономить на работе мастера. Именно такой вариант печи прекрасно вписывается в дачную обстановку и помогает экономить средства.

kamin-maker.ru

Печь буржуйка + фото, видео

Конструкция буржуйки, получившая широкое распространение еще в 19 веке, не потеряла своей актуальности и в настоящее время. На заре прошлого столетия она служила основным способом обогрева в жилых помещениях, где не было возможности установить стационарную печь. С появлением центрального отопления популярность буржуйки снизилась, но во время войны, да и просто в армейских полевых условиях, помощь подобной печи незаменима.

Виды самодельной печи

Выбор наиболее подходящей конструкции буржуйки зависит от места и целей ее эксплуатации. Гараж – ваш второй дом, и вы проводите в нем все свободное время независимо от погоды на улице? Оптимальным решением будет сделать печь, использующую отработанное топливо. Решили обзавестись буржуйкой на даче? Тогда лучше предусмотреть вариант с возможностью приготовления пищи. Если планируется эксплуатировать печь на улице, внешний вид не имеет особого значения, а вот для дома желательно сделать красивый источник отопления. В зависимости от назначения, буржуйки можно классифицировать на следующие виды:

  • устройства, оборудованные поверхностью для приготовления пищи;
  • печи длительного горения;
  • конструкция с увеличенным эффектом теплоотдачи.

Зачастую для изготовления буржуйки не требуется значительных финансовых затрат для приобретения материалов. Умельцы предлагают сделать печь из следующих подручных материалов:

  • металлического ящика;
  • газового баллона;
  • бидона для молока или другого металлического предмета цилиндрической формы;
  • подходящих листов металла.

В стандартные элементы буржуйки входит:

  • камера для сжигания топлива;
  • колосниковая решетка;
  • отделение для золы;
  • труба-дымоход.

Отдельные конструкции буржуйки могут отличаться от привычных стандартов, усовершенствоваться и дополняться индивидуальными элементами.

Устройство на отработанном топливе

Сделать в гараж своими руками буржуйку с использованием для отопления отработанного топлива – двойная выгода. Получая желаемое тепло, владелец печи одновременно утилизирует отходы. В устройство подобной конструкции входит два резервуара, соединительная трубка и дымоход. Резервуары для буржуйки можно сделать цилиндрической или прямоугольной формы. Любому строительству предшествует подготовительный этап, включающий проектирование будущей печи.

Размеры резервуаров варьируются от объема предполагаемого топлива. Сделать соединительную трубку необходимо с соблюдением определенных пропорций: 10 см – минимальный диаметр, длина превышает диаметр в 4 раза. По всей окружности и длине соединительной трубки требуется сделать отверстия в количестве 50 штук. Располагается она между двумя емкостями. Высота дымохода печи – не менее 4 метров.

Что еще потребуется сделать для такой буржуйки? Нижний резервуар оборудуется крышкой с двумя отверстиями – для подачи масла и воздуха, снизу монтируются ножки. После чего все части печи (2 резервуара и соединительная трубка) подвергаются тщательной сварке.

Принцип действия буржуйки на отработке заключается в следующем:

  • в холодную печь через горловину в нижней емкости заливается отработанное топливо;
  • затем в это же отверстие подается материал для растопки;
  • при работе слышится небольшое гудение – это нормальный процесс.

Если сделать емкости достаточных размеров, верхнюю можно использовать для разогрева пищи или воды.

Важно! Уровень топлива в печи не должен доходить до крышки резервуара, обязательно оставляйте свободное пространство.

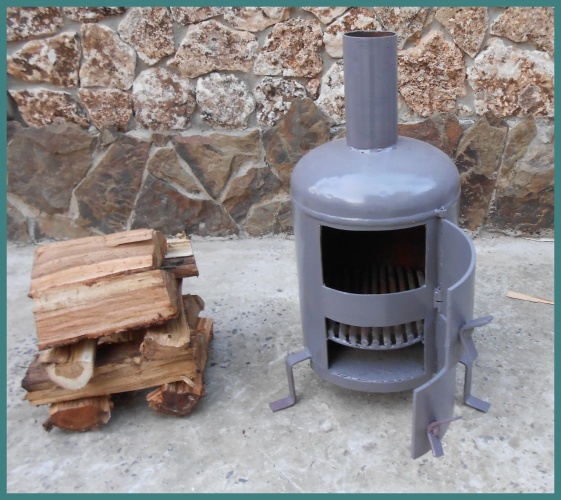

Конструкция из газового баллона

Являясь обладателем газового баллона, сделать из него буржуйку своими руками – самое верное решение. Толстые стенки позволят изготовить мобильную и долговечную конструкцию. Сделать печь предлагается в двух вариантах – расположив баллон горизонтально или вертикально. Рассмотрим подробно второй вариант буржуйки. Изготовление проходит в несколько этапов:

  • в центре баллона размечается вход в камеру сгорания;
  • отступив вниз 10 см, наносится контур для поддувала;
  • сделать отверстия можно при помощи болгарки;
  • между двумя дверцами чертится замкнутая линия, по которой баллон разрезается автогеном на две части;
  • к нижней форме печи в районе распила приваривается решетка, через которую зола от сгоревших дров будет попадать в поддувало;
  • после крепления решетки газовый баллон обратно соединяется с помощью сварки;
  • в районе вентиля для правильной работы печи необходимо сделать отверстие диаметром около 20 см, в которое устанавливается труба, выполняющая функцию вытяжки;
  • осталось сделать для буржуйки ножки, и основная часть работ завершена.

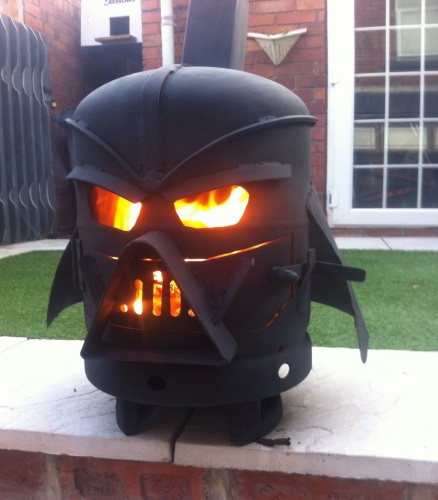

Если вы относите себя к эстетам и хотите поразить своей аккуратностью друзей, зашедших в гости на огонек, можете вскрыть конструкцию жаропрочной краской.

Подобная буржуйка подходит исключительно для отопительных целей. Если в поставленные задачи входит разогрев или приготовление пищи, то необходимо сделать некоторые корректировки в верхней части печи. Для этого вместо срезанной верхушки внутрь привариваются прутья для возможности установить посуду. Сделать отверстие для трубы, обязательное для любой буржуйки, необходимо сбоку в верхней части устройства. В моменты, когда буржуйка используется только для обогрева, решетка для посуды закрывается крышкой, выполненной из отрезанной части баллона.

Совет! Не забудьте оборудовать крышку печи удобными ручками для удобства снятия при нагреве металла и заварить отверстие, где находился вентиль.

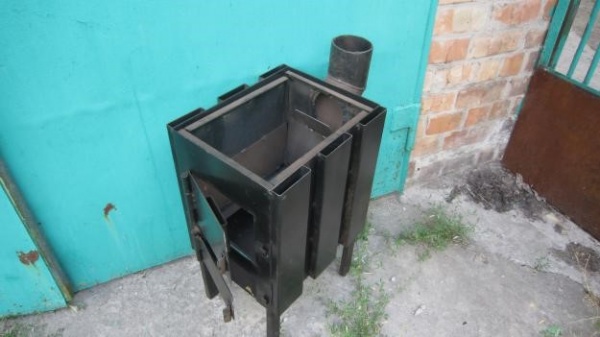

Прямоугольная буржуйка

Для дачных домов больше подойдет прямоугольная печь буржуйка. Для эффективного и длительного использования очень важно сделать обогревательный прибор из правильно подобранных по толщине металлических листов. Излишне тонкий материал быстро прогорит и буржуйка выйдет из строя в кратчайшие сроки, а если сделать печь из слишком толстых листов, долгий прогрев значительно снизит эффективность ее работы. Оптимальная толщина материала для стенок – от 4 мм. Перегородки лучше сделать из металла толщиной более 10 мм. Для прямоугольной буржуйки также понадобится решетка, труба для вытяжки и уголки для подставки. Правильная конструкция обеспечит экономное расходование топлива и возможность регулировки притока воздуха.

Можно сделать печь аналогично газовому баллону с вертикальным расположением, но лучше модернизировать устройство с целью увеличения КПД. В этом случае, помимо корпуса, из металла большей толщины необходимо сделать перегородки, предназначенные для установки в верхней части топливного отсека. Небольшое усовершенствование создает для дыма своеобразный лабиринт, замедляющий процесс остывания буржуйки. Вверху, помимо дыры для дымохода, рекомендуется сделать еще одно отверстие, позволяющее готовить пищу.

Совет! Приваривая боковые стенки буржуйки ко дну, с помощью уровня проследите за строгим соблюдением вертикальных линий.

Внутреннее пространство печи делится на 3 части – зольник, топку и «лабиринт» для дыма. Между первыми двумя устанавливается решетка, на которую укладывается твердое топливо. Если вы хотите сделать ее своими руками, позаботьтесь о наличии толстой листовой стали. Полоски шириной 2,5-3 см и длиной, соответствующей размерам буржуйки привариваются к металлическим прутам диаметром 1,5-2 см на расстоянии 5 см друг от друга. Специалисты рекомендуют сделать съемную решетку для возможности ее чистки или замены. Для крепления внутри буржуйки предварительно по всей длине привариваются уголки.

Следующий этап – сделать полосы опоры, приваренные к боковым стенкам печи и можно переходить к изготовлению дверец для топки и зольника. Закрепить их на основной конструкции буржуйки помогут навесные петли. В заключение следует сделать трубу-дымоход.

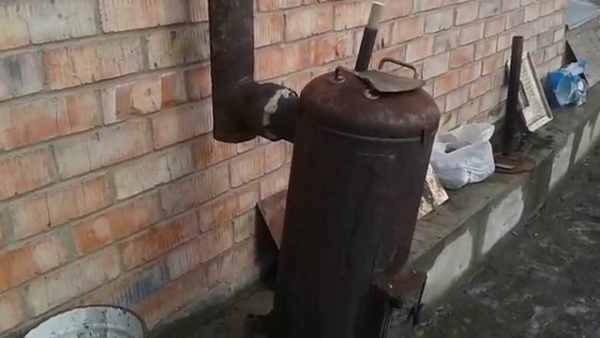

Печи длительного горения

Дрова в стандартных устройствах быстро прогорают и требуют регулярного добавления. Но умельцы предлагают сделать печь буржуйку длительного горения, особенно необходимую для отопления дачи. Ее конструкция кардинально отличается от видов, описанных в предыдущих разделах. Для изготовления потребуется цилиндрическая емкость из металла подходящей толщины. Процесс создания буржуйки длительного горения включает следующие шаги:

  • верхняя часть срезается, в дальнейшем она выполняет функцию крышки;
  • вверху сбоку буржуйки следует сделать отверстие для вытяжки;
  • дрова закладываются через верхнее отверстие, а не через боковые дверцы как в стандартных печах;
  • затем необходимо сделать металлическую окружность, диаметром немного меньше буржуйки, имеющую в центре отверстие;
  • в подготовленный проем вставляется труба, превосходящую печь по высоте и выполняющую функцию поддувала, с целью поддержания процесса горения за счет поступления кислорода;
  • в заключение требуется сделать проем в крышке буржуйки, обеспечивающий свободный, но плотный проход трубы-поддувала.

В готовое устройство первоначально погружается топливо. Когда дрова хорошо разгорятся, сверху погружается диск с вытяжной трубой, затем закрывается крышка. Принцип действия конструкции печи заключается в недостаточной подаче кислорода, в результате чего древесина не прогорает быстро, а медленно тлеет, обеспечивая теплом на протяжении 8 часов.

Особенности изготовления

Чтобы повысить КПД буржуйки, целесообразно сделать вытяжную трубу, максимально проходящей по помещению. Горизонтальное положение вытяжки на определенном участке позволит дыму дополнительно обеспечивать подачу тепла, а не выходить моментально наружу.

Проявляя заботу о мерах безопасности, специалисты рекомендуют сделать вокруг буржуйки короб, предотвращающий риск ожогов. Для этого потребуется на расстоянии 5-10 см от печи установить дополнительные пластины. Воздушная прослойка не допустит значительного нагрева короба и обеспечит комфортные ощущения при нахождении вблизи буржуйки. Подобную защиту лучше сделать для прямоугольной печи, при цилиндрической форме конструкция нецелесообразна.

Отдельные умельцы приспосабливают буржуйку для двух видов топлива. Дополнение конструкции инфракрасной горелкой позволяет сделать универсальную печь, работающую на дровах и газе. Проявляя фантазию, некоторые создают модели, служащие оригинальным украшением дачи или способные нагревать воду в баке, расположенном рядом с печью.

Преимущества и недостатки буржуйки

Изучив достоинства и отрицательные стороны конструкции, можно сделать вывод о необходимости или ее отсутствии сделать своими руками буржуйку. Основные преимущества заключаются в следующем:

  • возможность использования недорогого сырья: для отопления подойдут опилки, дрова, торф или уголь;
  • небольшие финансовые затраты, чтобы сделать устройство, приобретение готовой печи обойдется гораздо дороже;
  • компактные размеры конструкции;
  • возможность эксплуатации буржуйки без капитального дымохода;
  • легко переносится в другое место.

Отрицательные стороны включают следующие моменты:

  • обязательная защита на полу в случае выпадения угольков;
  • качественная теплоизоляция поверхности стены, расположенной вблизи буржуйки;
  • раскаленные стенки являются источником риска для получения ожогов;
  • быстрый расход топлива, обогрев осуществляется только при регулярном добавлении.

Как и любой обогревательный прибор, буржуйка обладает определенными достоинствами и некоторыми недостатками. Поэтому, прежде чем сделать своими руками удобную печь, продумайте максимально подходящую для ваших целей конструкцию, тогда полученный результат будет радовать вас длительное время.

bouw.ru

пошаговая инструкция, схема кладки, фото

Отопить гараж и приготовить обед на дачном участке поможет «буржуйка». Название печке дали еще в конце 20-го века. Она потребляет много топлива, а тепла дает мало. Отсюда и такое название. С тех пор конструкцию постоянно пытаются усовершенствовать. Печь буржуйка из кирпича стала одним из таких новшеств. Такая конструкция более эффективна. Кирпич позволяет на длительное время сохранить тепло.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация —  используем кирпич:

  • полнотелый;
  • качественный;
  • с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе «Кладка печи»).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

к содержанию ↑

Материалы и их количество

Кроме кирпича, нам дополнительно понадобятся следующие материалы:

  • готовая растворная смесь для кладки печей: 470 кг (средний расход на 1 м3 кладки) * 0,26 м3 (объем кладки) = 122,2 кг;
  • чугунная колосниковая решетка;
  • чугунная варочная плита;
  • металлический лист b=4мм — 600х1200 мм — 0,72 м2;
  • электроды для сварки — 1 пачка.
к содержанию ↑

Инструменты для строительства

Будем использовать подручные инструменты, которые есть у каждого мастера:

  • мастерок,
  • кирку,
  • отвес,
  • уровень,
  • кельму и т. д.

Если будем работать с металлом, потребуется сварочный инвертор, болгарка, газовый резак.

к содержанию ↑

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один — высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

  • Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
  • Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
  • Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше — «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

  • с помощью держака и мешковины, устраиваем некое подобие сачка;
  • в него насыпаем песок и начинаем промывать под струей воды;
  • промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

к содержанию ↑

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

к содержанию ↑

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

  • Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
  • Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
  • Продолжаем кладку (смотри фото №2, ряд №1).
  • Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
  • Прямо над поддувалом ставим колосники.
  • Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
  • Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
  • Поверх кладем ряд на постель по контуру четвертого.
  • Следующий — снова на ложок. Сзади ставим 2 кирпича.
  • Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
  • Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
  • Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
  • На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
  • Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
  • Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
  • Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
  • Устанавливаем металлический лист перед топкой.
  • Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

к содержанию ↑

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

  1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
  2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

к содержанию ↑

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер Поддувальные, прочистные дверки, мм Проемы под топочные дверки, мм
длина 25 25 25 30 25
ширина 130 130 250 250 250
высота 70 140 210 280 140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

к содержанию ↑

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

к содержанию ↑

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

  • Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
  • Все части дымохода должны быть герметично соединены.
  • Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

  • Первый отрезок трубы фиксируем над отверстием дымохода.
  • Трубные колена наращиваем до уровня перекрытия.
  • В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
  • Сначала монтируем проходной стакан, затем в него вставляем трубу.
  • Далее трубы соединяем с наружным дымоходом.
  • На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

к содержанию ↑

Особенности эксплуатации

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того,  как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

к содержанию ↑

Вывод

Кирпичную буржуйку из кирпича вполне можно изготовить самостоятельно. Такая печь увеличивает КПД с 50-60% до 70-75%. Однако, все же не является достаточно рентабельной для полноценной замены печному отоплению. Хотя она и эффективнее, чем железная, сохраняет тепло, но для постоянного использования требует подключения отопительного щитка.

В качестве временного источника тепла, буржуйка из кирпича, сделанная своими руками в гараже или теплице, вполне себя оправдывает.

Конструкцию можно еще больше усовершенствовать, облицевав металлом. Это увеличит срок службы, защитит печь от повреждений.

pechnoy.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
