Деревянная лодка своими руками, чертежи, схемы, фото / Сибирский охотник

Как сделать деревянную лодку своими руками

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару… И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Далее приготовили из брусков поперечины на дно. Поперечины делаются закругленной формы как показано на фото

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Далее готовим поверхности под бортовые доски, колотим шпангоуты, носовую доску, корму.

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно — веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Спасибо за внимание!

Чертежи и фото

www.hunting.ru

Как сделать деревянную лодку — плоскодонку: чертеж

Как сделать деревянную лодку- плоскодонку

Лодка – незаменимая вещь для тех, кто любит рыбачить или просто приятно проводить время с близкими на реке или озере. Что важно – такое простое, но практичное судно для активного отдыха на природе можно в довольно простой способ изготовить своими руками.


Выбор материала

Всю конструкцию мы будем сооружать, используя такой основной материал как фанера и доски из лиственницы.

Фанеру образуют шпонированные слои, которые на производстве проклеивают с помощью фенольного клея и прессуют. Различают несколько типов фанер, но не все подходят для изготовления самодельной лодки.

Важно! Самой качественной и водостойкой фанерой является фанера с маркировкой ФСФ. Как правило, ее изготовляют из шпона березы. Используя такую фанеру, можно рассчитывать на надежность и долговечность лодки или же любого другого изделия. При этом на шлифовку и отделку вашего судна понадобится существенно меньше усилий.

Если по каким-либо причинам вы не можете достать фанеру качественных торговых марок, и можете выбирать только материал не настолько высокого класса, тогда стоит обращать внимание на торцовые части фанерных листов. На них не должны быть сквозные щели, сучков, дырочек и других дефектов.


лодка - плоскодонка: чертеж

Прототип, чертеж моей будущей лодки — плоскодонки


Строим лодку плоскодонку – ход работ


делаем деревянную лодку - плоскодонку

1)Берем две доски из лиственницы, отторцовываем слегка под углом примерно на 15 градусов – на глаз. Просверливаем в краях отверстия и зашнуровываем проводом – автор использовал медный 2,5 мм кв. Затем нужно раздвинуть средину и распереть с помощью бруска.


делаем деревянную лодку - плоскодонку
2) Постепенно встали на места распорки.делаем деревянную лодку - плоскодонкуделаем деревянную лодку - плоскодонку

3) Приобрели форму нос и корма – упирающиеся части. Все соединения сажаем на герметик – его используем не жалея. Первая подгонка может быть достаточно кропотливым занятием.


делаем деревянную лодку - плоскодонку
4) Закрепляем дно, для этого берем фанеру 12 мм.делаем деревянную лодку - плоскодонку
5) Для лавок используем доски б/у, также из лиственницы. Конечно, пойдут и новые.делаем деревянную лодку - плоскодонкуделаем деревянную лодку - плоскодонку

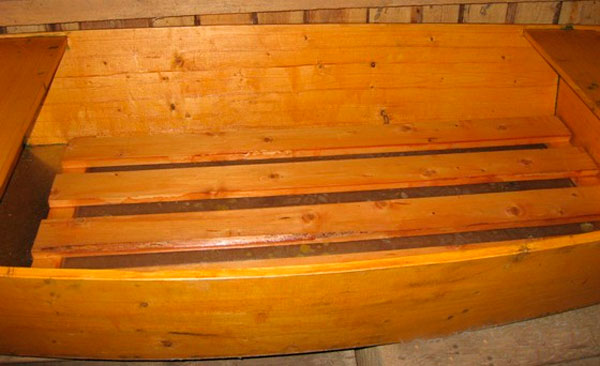

6) По периметру в место, где соединяется борт и дно, пришиваем рейку и тоже сажаем на герметик. Вдоль бортов сверху по краям так само пришиваем рейку. Это будет фальшборт.


делаем деревянную лодку - плоскодонку

7) Покрываем судно грунтовкой в два слоя и краской в пять слоев. При этом каждый слой должен высыхать продолжительное время. Треугольники, которые были на палубе и корме, снимаются и красятся отдельно.


делаем деревянную лодку - плоскодонку

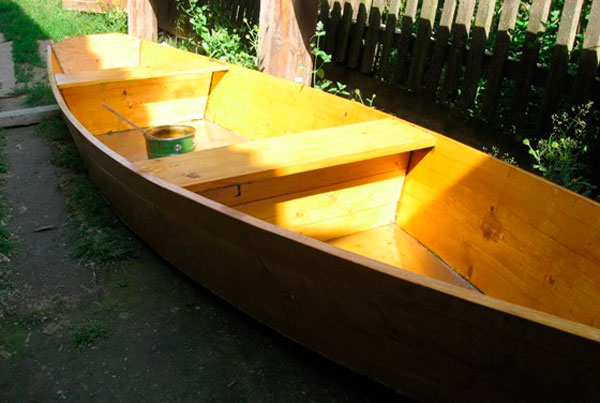

Лодка готова! Придет весна – и на испытания. Осталось подобрать для своего судна какое-то подходящее имя. Как все помнят: как вы яхту назовете, так она и поплывет. Лодка удобна тем, что к ней не выдвигаются какие-то особые требования – на ней можно плавать на любых водоемах, будь то река, озеро, или даже море.


unikumrus.com

Деревянная лодка-плоскодонка. — Катера и лодки

Лодка, для небольших рек.

Задумывалась как простое и дешёвое в изготовлении плавсредство небольших габаритов.



Сначала заготавливаем доски. Желательно ель. В ней сучки мелкие, она менее колкая. Можно осину. Лодка будет полегче. Сосна — сучки крупные и легко колется (лопается). Но можно и сосну. На борта надо шесть досок 20 мм, шириной 180 — 200 мм. На днище четыре (можно и больше, но тогда больше конопатить) доски толщиной 25-30 мм. Широкие очень доски не желательно, они все равно покоробятся. Доски надо отбирать смолистые, не сухостойные, без заражения жуком и гнилью. Если доски свежеспиленные, то сушить надо минимум полгода в тени, лучше на чердаке. Например если сейчас заготовить, то в апреле- мае можно собирать. Моя лодка длинной менее четырех метров. Умещается на прицепе легковушки. Держит до трех взрослых. Но конечно если есть возможность, то делать побольше. Доски сразу по длине не обрезать, а то потом в конце сушки концы полопаются.

Когда начинаем собирать лодку, то бортовые доски строгаем до 15 — 18 мм. С двух сторон. Доски на днище строгаем до 25 — 28 мм. Днище строгаем одну сторону, низ будет смолиться, к строганному смола плохо пристает. Борта будут соединятся в нахлест. Доски днища соединяются встык, поэтому строгаем грани досок под небольшим углом, чтобы при соединении досок они сходились в верхней части, нижняя часть досок должна быть с зазором 3 — 5 мм. Не надо стремиться к маленьким зазорам, иначе будут проблемы с конопаткой. Если доски на днище все-же необходимо прострогать с двух сторон (ну очень кривые), то потом чем нибудь надо нижнюю сторону взъерошить, например крупной ножовкой. Да, чуть не забыл. Еще доски на транец 60 мм желательно, на шпангоуты 40 мм, на банки (сиденья) 25 мм. Что хорошо в столярном деле — размеры не критичны. Лишь бы в конце все сошлось..



эскизики

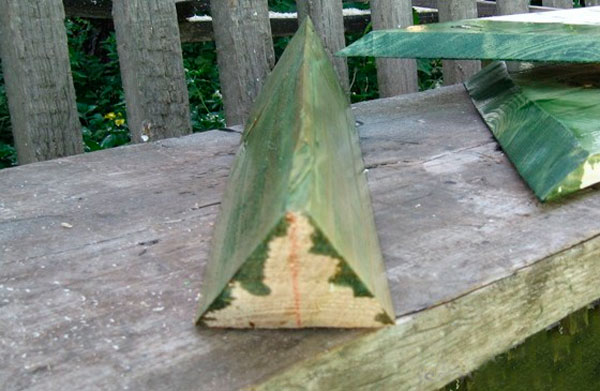

Заготовка для форштевня. Можно одним бруском, лучше склеить как на эскизе. Клеить лучше эпоксидной смолой. Смолы совсем немного надо.



Транец. Можно из одной доски. Лучше склеить из трех частей. Склеить лучше с вставкой рейки 20х10. Как вариант слева , если нет толстой доски, из сороковки, с накладкой по краям бруска. Брусок красным выделен. Если клеить из трех досок, то по правилу — соседние доски должны чередоваться верх-низ. Так меньше коробиться. Размеры конечно можно любые делать, по своему вкусу. Если лодка предполагается использоваться с мотором, то тогда нужно размеры согласовать. Транец можно и пошире сделать, тогда в зарослях маневрировать сложней.



Укладка досок днища и бортов.Борта соединяются внахлест с перекрытием 40-50 мм. Ширина досок 170мм. Вдоль всего соединения укладывается просмоленная х.б. лента. Я укладывал киперную ленту (применяется при намотке электродвигателей). Соединять можно гвоздями, через 200 мм. Я скручивал саморезами L 40мм. Изнутри лишнее срезал болгаркой. Под саморезы всегда надо предварительно сверлить отверстия 2-2,5мм. Иначе доски могут потрескаться. Доски днища соединяются на отрезки гвоздей L 40-50 мм. Через 150-200 мм. Чтобы не перемещались относительно друг друга. Да, при склейке заготовки надо стягивать струбцинами. В крайнем случае укладывать между досками и под груз.



Разделка нижней и боковых граней транца. Из рисунка вроде понятно. Так как доски борта подходят к транцу под углом, этот угол строгается по месту, после определения контуров днища. С днищем транец можно соединять и под углом, и прямо. Прямо если предполагается в основном хождение под мотором. С днищем такая же схема соединения, как и с бортами. Красным выделен дополнительный брусок, при недостаточной толщине транца. В клиновидный паз набивается проолифленная пакля. Поэтому не надо делать его очень узким. Очень удобно выпиливать ступеньки на транце лобзиком. Ставишь нужный угол и вперед. На чертеже транца указан задний размер, то -есть меньший. Только не забывайте переставлять угол на лобзике левый и правый углы противоположны, И угол по нижней стороне ступеньки тоже другой!..



Форма и набор досок днищ. Сначала лобзиком выпилить на сантиметр -два побольше, потом рубанком подогнать точно.



Дно лодки должно быть изогнуто в продольном направлении, что бы доски бортов совпали изгибом с днищем. Поэтому на скорую руку собираем стапель. В середине под днище подставляем козлик. Сзади и спереди забиваем в землю трубы или колья, сверху привязываем (прибиваем) бруски, и подкладками создаем нужный изгиб. Прежде чем начинать ставить борта прикручиваем (или прибиваем на гвозди) транец, форштевень и шпангоуты.

Форштевень после конопатки закрыт дюралевой накладкой. 1,5 — 3 мм толщиной.



Хранить лодку лучше под навесом. Каждый год ,перед сезоном, обновляю смоление днища и нижней части бортов, крашу.














Изменено пользователем Вася Куролесов

www.chipmaker.ru

Как из досок сделать лодку: выбор качественной доски, проект лодки и технология выполнения работ

Лодка из досок – незаменимое и долговечное плавсредство как для рыбаков, так и для туристов. На ней очень хорошо преодолевать мелкие водные преграды, на которых очень легко порвать резиновые лодки. Купить лодку из дерева можно не всегда. Хотя бы потому, что цены на них довольно высокие, и найти такое изделие промышленного производства очень сложно. В основном такие лодки делают местные умельцы, и естественно, цены на ручную работу соответствующие. Но ведь если кто-то смог смастерить плавсредство, почему не получится у вас? Давайте разберем, что же нужно для того, чтобы сделать деревянную лодку своими руками из досок.

Как выбрать древесину?

Первое, на что необходимо обратить внимание и от чего зависят 80 % результата – это выбор правильной древесины. Перед тем как изучить азы судопроизводства, вам необходимо как можно больше узнать о дереве, которое подходит для изготовления лодок деревянных. Большое значение будет иметь не только вид древесины, но и даже часть ствола, которую вы будете использовать для строительства.

Лодка из досок своими руками

На торцевом срезе видно, что любая древесина неоднородна. Ствол дерева состоит из трех частей: сердцевины, ядра и заболони. Ядро – это самая прочная часть ствола, которая имеет хорошую естественную защиту от загнивания. Именно она и используется в строительстве лодки.

Кроме того, перед строительством лодки нужно просушить весь пиломатериал, чтобы не нарушалось соединение деталей. Пиломатериалы должны иметь влажность не более 15-18 %. После сборки необходимо обязательно пропитать готовую лодку средствами, защищающими от влаги, чтобы лодку не покоробило со временем.

Лучшим деревом для строительства лодок считается лиственница, но подойдут и другие хвойные деревья, например, сосна или ель. Главным требованием при выборе пиломатериала является отсутствие сучков.

Чертеж

Прежде чем сделать деревянную лодку из досок, вам необходимо подготовить чертеж будущего плавсредства в удобном для вас масштабе. Если такая задача для вас непосильна и вы абсолютно не разбираетесь в чертежах, то можете попросить помощи у человека, который владеет техническим образованием и сможет подготовить рисунок, в соответствии с которым можно собрать деревянную лодку. Перед тем как из досок сделать лодку, вам нужно четко представить, сколько и какие детали понадобятся, их размер, форму и т. д. Поэтому, выбирая готовый чертеж, следите, чтобы это не был просто набросок от руки – необходимо, чтобы был указан масштаб, форма деталей и их количество, а также другие необходимые параметры, которые понадобятся вам в дальнейшей работе.

Чертеж деревянной лодки

Какие нужны заготовки?

Перед тем как собрать лодку-плоскодонку из досок своими руками, нужно подготовить пиломатериал. Вам понадобятся доски шириной 12-15 см и длиной около 6 метров. Таких досок нужно около 15 штук. Они должны быть хорошо просушенными и оструганными. Две-три доски распустите на рейки, которые нужны будут при изготовлении мелких деталей.

Приступаем к строительству

Строительство лодки начинается с носовой части. Возьмите две широкие доски, предназначенные для бортов, немного подпилите их края, выдерживая угол не больше 45 градусов. Просверлите по краям дырки и соедините доски между собой. Лучше «сшить» их медным или алюминиевым мягким проводом. После этого вам необходимо с помощником развести доски в разные стороны и установить посередине брус-распорку. Важно, чтобы самая широкая распорка стояла ровно посередине будущей лодки или в том месте, где планируется самая широкая ее часть, так как именно от нее начнется скругление корпуса. Теперь выпиливайте следующие распорки, формируя с их помощью форму вашего плавсредства. Так как из досок сделать лодку быстро не получится, то не торопитесь. Можно оставить лодку на распорках на несколько дней, чтобы древесина привыкла к этой форме и перестала сильно пружинить. Некоторые умельцы даже заново смачивают доски и оставляют их просохнуть в таком положении. Но в таком случае лучше сразу оформить корму и носовую часть лодки брусками, посаженными на саморезы либо обильно промазанными герметиком. Все упирающиеся части должны быть хорошо подогнаны – работа очень кропотливая, но от нее никуда не деться, поэтому тщательно выверяйте все размеры.

Изготовление деревянных лодок

Установка дна

Изготовить дно можно из жести, влагостойкой фанеры или из досок. Сделать лодку с жестяным или фанерным дном проще, к тому же она будет значительно легче. Итак, вам понадобится вырезать из листа фанеры или жести дно подходящих размеров. Хорошо промажьте нижние части бортов герметиком и посадите днище на саморезы или гвозди. При изготовлении днища из жести зашейте внутреннюю часть деревянными рейками. Делать это, конечно, необязательно, но стоять ногами на деревянном настиле удобней и приятней, чем на жестяном полу. Если вы делаете лодку-плоскодонку, то работа практически завершена, для других моделей понадобится установить киль.

Установка дна на деревянную лодку

Установка киля

Киль – это очень важная составляющая деревянной лодки. Именно от него зависит устойчивость плавсредства и то, насколько безопасно вы сможете проходить на нем все повороты. Киль должен быть установлен четко по центру днища с наружной стороны лодки. Малейшее отклонение от центра будет вызывать крен судна, и оно будет непригодно к использованию по своему прямому назначению.

Лодка-плоскодонка: отличительные особенности

Как говорилось выше, главное отличие заключается в том, что на такой лодке отсутствует киль. Кроме того, борта у плоскодонок несколько заужены, а все детали зафиксированы при помощи проволоки. Дно у таких лодок после фиксации при помощи хомутов заливают смолой, которая обеспечивает хорошую герметизацию плавсредства.

Так как из досок сделать лодку можно любой формы, то плоскодонка мало отличается от любой другой лодки. Сам процесс строительства происходит практически одинаково, отличие лишь в строении днища. Такие лодки прекрасно подходят для мелких водоемов.

Лодка из досок

Заключительный этап строительства

В принципе, ваше плавсредство уже готово. Осталось лишь обустроить лавки, закрепив поперечные перекладины к верхним частям борта. Также необходимо пришить фальшборт — рейку, обрамляющую верхние борта лодки. Такую же рейку нужно пришить в месте соединения дна с бортами по внутренней части лодки. Если необходимо, то можно зашить фанерой или рейками кормовую и носовую части лодки.

После этого вам осталось прогрунтовать в несколько слоев ваше плавсредство и нанести не менее пяти слоев краски поочередно, дождавшись полного высыхания каждого предыдущего слоя.

Заключение

Как видите, для того чтобы сделать лодку из досок, не требуются какие-то особые знания и умения. Весь процесс изготовления довольно простой. Единственная трудность в том, как из досок сделать лодку, заключается в тщательном подгоне всех деталей. Вымерять их следует буквально до миллиметра, так как любая небрежность может оказаться фатальной для судна – оно будет неустойчиво стоять на воде и может перевернуться на первом же повороте. Поэтому при постройке не торопитесь. Тут как никогда актуальна поговорка «семь раз отмерь – один раз отрежь».

Лодка - плоскодонка своими руками

Уход за лодкой

Для того чтобы деревянная лодка служила вам верой и правдой долгие годы, за ней нужно правильно ухаживать.

  1. Окрашивайте лодку перед началом нового сезона, причем старайтесь не пропускать ни одного сантиметра.
  2. В начале каждого сезона старайтесь просмолить дно битумом, герметиком или разогретой смолой. Делать это нужно с наружной части лодки после ее полного высыхания. Поэтому, когда вы не используете лодку, старайтесь держать ее на солнце, перевернув дном вверх.
  3. Перед тем как обрабатывать дно лодки, счистите старый слой битума или смолы. Учитывайте, что битум растрескивается на морозе, поэтому после каждой зимы тщательно проверяйте лодку.
  4. После битума можно обработать дно олифой или отработанным машинным маслом и лишь после тщательного их высыхания красить днище лодки.
  5. Для окраски выбирайте масляные краски и не экономьте на слоях – чем больше вы нанесете, тем меньше риск возникновения течи.

Если вы все делаете правильно, деревянная лодка способна послужить вам долгие годы. Но некоторые идут другим путем – просто окрашивают плавсредство каждую весну, а года через два-три быстренько строят себе новую лодку. Какой вариант выбрать – решать только вам.

truehunter.ru

Как построить деревянную лодку своими руками

Деревянная лодка – незаменимая вещь для любителей охоты, рыбалки, а также для туристов. Ведь преодоление мелких водных преград (пруда, речки, озера) нередко может стать неразрешимой проблемой. А покупка деревянной лодки не всегда возможна, так как удовольствие это отнюдь не дешевое. Поэтому, как выход из положения, существует возможность построить лодку своими руками.

Какими бывают такие суда?

Лодка – это маленькое судно, у которого нет ни палубы, ни рубки, ни надстроек. По сути, это всего лишь корпус, который включает в себя каркас и обшивку, наличие которой обеспечивает водонепроницаемость судна. Передняя часть такой шхуны называется носом, задняя – кормой, бока – бортами. Нос и корма (или только нос, как, например, у плоскодонки) заострены.

В зависимости от того, из какого материала они изготовлены, их подразделяют на следующие группы:

  1. Из ткани.
  2. Лодки из дерева.
  3. Из фанеры.
  4. Из пластика.
  5. Из стали.

Суда из ткани (надувные) не отличаются надежностью. Они плохо переносят резкие перепады температур и легко повреждаются. Из-за этого их эксплуатация может быть опасна для жизни. Остальные виды таких судов гораздо более надежны.

Пластиковые шхуны могут похвастаться относительно небольшим весом, поэтому их транспортировка не представляет трудностей. При надлежащем уходе они послужат своему хозяину не один год.

Но самые надежные это, конечно же, металлические суда, однако из-за слишком большого веса перенести их к водоему не всегда бывает просто.

Деревянные лодки более легкие и прочные, а при необходимости они могут быть изготовлены и самостоятельно. Однако чтобы продлить их жизнь на долгие годы, за ними требуется тщательный уход (нанесение влагоотталкивающих составов).
По сравнению с деревянными, шхуны из фанеры гораздо более прочные и влагоустойчивые. Вот только построить лодку своими руками, используя в качестве основного материала фанеру, может оказаться делом непростым.

Деревянная лодка своими руками

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

Далее установите распорку, длина которой соответствует максимальной ширине лодки. С помощью веревок согните борта так, чтобы можно было легко и точно соединить их с задним бортом.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах. Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его.
Вот и все, лодка своими руками из дерева и жести готова!

Как собрать деревянную лодку плоскодонку своими руками?

Плоскодонка – это судно, пожалуй, наиболее простое в изготовлении. Оно является любительским, а из-за характерно плоского днища очень удобна при заплывах по мелководью.

При выборе чертежа лодки плоскодонки из дерева определитесь с ее размерами. Обычно плоскодонка имеет длину от 1,8 до 3,8 м, ширину 1 – 1,5 м, высоту бортов 0,5 м.

Лучше всего в качестве материала использовать фанеру. И в соответствии со схемой вырезаем из нее необходимые детали с помощью электрической пилы или лобзика.

Существуют два варианта сборки деревянной лодки плоскодонки: с вертикальными бортами или же несколько суженными, как того требует классическая схема. Выбирайте, что вам больше по душе. Определившись, можно смело приступать к строительству корпуса. Все детали фиксируются с помощью металлической проволоки.

Когда корпус будет готов, к нему необходимо присоединить дно с помощью хомутов или металлической проволоки. Для надежной герметизации дно следует залить смолой.

Все швы проклеиваются стеклотканью, промазанной эпоксидной смолой.

По сути, изготовление плоскодонки мало чем отличается от постройки деревянной лодки. Разница лишь в строении днища. Ведь плоскодонка не зря имеет такое название. Киль не является непременным атрибутом этого судна. Поэтому плоскодонка идеальный вариант при необходимости пересекать мелкие водоемы.

***
Таким образом, сделать деревянную лодку своими руками вполне возможно. Это сэкономит ваши деньги, а также может оказаться весьма интересным занятием. Сложного здесь, если хорошенько разобраться, ничего нет. Да и сама постройка деревянной лодки не требует каких-то фантастических знаний и умений.

Качественно сделанная шхуна позволит значительно разнообразить ваш досуг, сделать охоту, рыбалку или поход незабываемыми, поможет добраться до таких мест, куда вы и не мечтали попасть.

vodabereg.ru

Деревянная лодка своими руками

Статья акутальна на: Декабрь 2019 г.

Деревянная лодка – незаменимая вещь для любителей охоты, рыбалки, а также для туристов. Ведь преодоление мелких водных преград (пруда, речки,…

Деревянная лодка – незаменимая вещь для любителей охоты, рыбалки, а также для туристов. Ведь преодоление мелких водных преград (пруда, речки, озера) нередко может стать неразрешимой проблемой. А покупка деревянной лодки не всегда возможна, так как удовольствие это отнюдь не дешевое. Поэтому, как выход из положения, существует возможность построить лодку своими руками.

Какими бывают такие суда?

Лодка – это маленькое судно, у которого нет ни палубы, ни рубки, ни надстроек. По сути, это всего лишь корпус, который включает в себя каркас и обшивку, наличие которой обеспечивает водонепроницаемость судна. Передняя часть такой шхуны называется носом, задняя – кормой, бока – бортами. Нос и корма (или только нос, как, например, у плоскодонки) заострены.

Статьи по теме (кликните, чтобы посмотреть)

В зависимости от того, из какого материала они изготовлены, их подразделяют на следующие группы:

  1. Из ткани.
  2. Лодки из дерева.
  3. Из фанеры.
  4. Из пластика.
  5. Из стали.

Суда из ткани (надувные) не отличаются надежностью. Они плохо переносят резкие перепады температур и легко повреждаются. Из-за этого их эксплуатация может быть опасна для жизни. Остальные виды таких судов гораздо более надежны.

Пластиковые шхуны могут похвастаться относительно небольшим весом, поэтому их транспортировка не представляет трудностей. При надлежащем уходе они послужат своему хозяину не один год.

Но самые надежные это, конечно же, металлические суда, однако из-за слишком большого веса перенести их к водоему не всегда бывает просто.

Деревянные лодки более легкие и прочные, а при необходимости они могут быть изготовлены и самостоятельно. Однако чтобы продлить их жизнь на долгие годы, за ними требуется тщательный уход (нанесение влагоотталкивающих составов).
По сравнению с деревянными, шхуны из фанеры гораздо более прочные и влагоустойчивые. Вот только построить лодку своими руками, используя в качестве основного материала фанеру, может оказаться делом непростым.

Деревянная лодка своими руками

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

Далее установите распорку, длина которой соответствует максимальной ширине лодки. С помощью веревок согните борта так, чтобы можно было легко и точно соединить их с задним бортом.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах. Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его.
Вот и все, лодка своими руками из дерева и жести готова!

Как собрать деревянную лодку плоскодонку своими руками?

Плоскодонка – это судно, пожалуй, наиболее простое в изготовлении. Оно является любительским, а из-за характерно плоского днища очень удобна при заплывах по мелководью.

При выборе чертежа лодки плоскодонки из дерева определитесь с ее размерами. Обычно плоскодонка имеет длину от 1,8 до 3,8 м, ширину 1 – 1,5 м, высоту бортов 0,5 м.

Лучше всего в качестве материала использовать фанеру. И в соответствии со схемой вырезаем из нее необходимые детали с помощью электрической пилы или лобзика.

Существуют два варианта сборки деревянной лодки плоскодонки: с вертикальными бортами или же несколько суженными, как того требует классическая схема. Выбирайте, что вам больше по душе. Определившись, можно смело приступать к строительству корпуса. Все детали фиксируются с помощью металлической проволоки.

Когда корпус будет готов, к нему необходимо присоединить дно с помощью хомутов или металлической проволоки. Для надежной герметизации дно следует залить смолой.

Все швы проклеиваются стеклотканью, промазанной эпоксидной смолой.

По сути, изготовление плоскодонки мало чем отличается от постройки деревянной лодки. Разница лишь в строении днища. Ведь плоскодонка не зря имеет такое название. Киль не является непременным атрибутом этого судна. Поэтому плоскодонка идеальный вариант при необходимости пересекать мелкие водоемы.

***
Таким образом, сделать деревянную лодку своими руками вполне возможно. Это сэкономит ваши деньги, а также может оказаться весьма интересным занятием. Сложного здесь, если хорошенько разобраться, ничего нет. Да и сама постройка деревянной лодки не требует каких-то фантастических знаний и умений.

Качественно сделанная шхуна позволит значительно разнообразить ваш досуг, сделать охоту, рыбалку или поход незабываемыми, поможет добраться до таких мест, куда вы и не мечтали попасть.

Деревянная лодка своими руками

Приобретение новой лодки требует больших финансовых трат. Для тех, кто не хочет вкладывать крупную сумму денег в покупку данного агрегата, есть другой вариант — сделать лодку самостоятельно. Плавательное средство, изготовленное своими руками, хорошо дополнит процесс рыбной ловли.

Разновидности лодок

Существуют следующие типы плавательных средств:

Надувные лодки. Для того чтобы изготовить такую лодку нужна резина либо полимер. Минус данных устройств в том, что они:

  1. Не балансируют на водной поверхности.
  2. Не морозостойкие.
  3. Легко повреждаются, поэтому трещины придется постоянно латать.
  • удобный перенос;
  • компактность;
  • удобное хранение.

Пластиковые лодки. При правильной эксплуатации данная разновидность плавательных средств прослужит более десяти лет. Лодки бывают разных цветов, с привлекательным внешним видом.

Деревянные лодки. Данные лодки менее долговечны, если сравнивать их с пластиковыми устройствами. За деревянным материалом требуется:

  • постоянно следить;
  • покрывать влагоотталкивающими растворами.

Многие рыболовы перед использованием такой лодки намачивают ее в воде для лучшего баланса.

Лодки из фанеры. Данная разновидность относится к деревянным лодкам и на данный момент времени является самой популярной среди населения.

  1. Фанера хорошо отталкивает влагу.
  2. Может выдержать большие нагрузки.
  3. Очень крепкий материал изготовления.

Минусом фанеры является затрудненность в изгибе.

Металлические лодки. Для того чтобы сделать данную лодку нужно использовать дюралюминий. Этот материал весьма прочный и устойчив к механическим повреждениям. При использовании нержавеющей стали лодка будет очень тяжелой и транспортировать ее станет практически невозможно.

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

  • доски;
  • полиуретановый клей;
  • гвозди;
  • краски на латексной основе;
  • силиконовый герметик;
  • шприц для заделки швов;
  • наждачная бумага;
  • лобзик;
  • паракорд;
  • зажим;
  • шуруповерт;
  • рулетка;
  • дрель;
  • кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

  1. Один участок размером 460х610 мм;
  2. Второй участок — 310х610 мм;
  3. Третий участок 610х1680 мм.

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей

Для того чтобы изготовить детали следует придерживаться определенных правил:

  1. Чтобы отпилить доски на части используйте дисковую плиту.
  2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
  3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
  4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

Скреплять деревянные детали можно с помощью:

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез. При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

  • зачистка;
  • обезжиривание;
  • обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

Сборка лодки

После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

Чтобы собрать деревянную лодку самому необходимо:

  1. Установить дно и закрепить левую сторону.
  2. Зафиксировать корму с левой стороны ко дну.
  3. Установить правую сторону ко дну и корме.
  4. Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

  • наждачная бумага;
  • шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

  1. Первый слой нужно наносить снаружи.
  2. Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

Проверка лодки

Перед тем как заплывать на лодке на дальнее расстояние необходимо проверить качество ее сборки. Для этого нужно на малой глубине протестировать лодку на наличие небольших недочетов. При их выявлении рекомендуется немедленно провести работу над ошибками, чтобы не боятся за дальнейшие возможные повреждения.

Изготовление деревянной лодки является несложным процессом. А устройство, сделанное своими руками, будет не менее привлекательным и обойдется значительно дешевле покупного.

Как сделать деревянную лодку. Часть 1

Когда-то берега озер и прудов были сплошь усыпаны деревянными лодками всевозможных размеров и конструкций. Резиновые, конечно были, но их было немного и они служили латанные перелатанные многие годы. Еще реже можно было встретить выпускающиеся в то время небольшими партиями дюралевые изделия.

Плоскодонки наших рек

Канули в лету те времена, а с ними и старые добрые традиции строительства простых лодок самими охотниками и рыбаками. Сейчас надувные плавсредства прочно заняли их место. Они оказались более мобильными, легкими и удобными.

Правда, в некоторых местах, удаленных от крупных населенных пунктов, можно еще увидеть собственноручно изготовленные. Вот и я на протяжении многих лет пользуюсь такой.

Лодка снабженная одним не закрепленным веслом, с острым клиновидным носом, прочными деревянными бортами отлично подходит для передвижения как по узким речкам, так и по густым зарослям камыша, что позволяет успешно ее использовать на рыбалке и на охоте.

Такие суденышки в общем строились по единому принципу, но в разных краях они имели целый ряд особенностей. Например, у одних дно было деревянное, у других резиновое, у третьих жестяное.

Если по каким-то причинам вам понадобиться именно такая, тогда вы сможете смастерить ее сами в домашних условиях. В ее изготовлении нет ничего сложного, правда, первый раз может получиться не совсем то, что вы бы хотели.

Итак, начнем. До начала строительства нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашего судна.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Начальный этап сборки

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

Выступающие части сверху и снизу спиливаем заподлицо с бортами.

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Я сделал в виде треугольника.

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

Продолжение строительства смотрите в следующей части —здесь.

Простая деревянная лодка своими руками

Этап 1: Необходимые материалы и нужный инструмент для лодки:
— Лист фанеры
— Клей, на основе полиуретана по типу Gorilla;
— Гвозди
— Латексная краска
— Силиконовый герметик
— Шприц для заделки швов
— Бумага наждачная
— Лобзик
— Паракорд
— Шуруповерт
— Зажим
— Измерительная рулетка
— Дрель
— Кисть

Этап 2: Подготовка деталей
Лист фанеры делим на 3 части, которые будут выступать нам основными частями для дна лодки: 46 см х 61 см, 31 см х 61 см и 61 см х 168 см.

Размеры двух боковых сторон составляют — 31 см х 244 см.

Для подпорок вполне подойдут небольшие бруски 2,5 см х 5 см х 240 см. Таких подпорок необходимо три штуки.

Для изготовления носовой части и кормы нам подойдет брусок 2.5 см х 7.6 см х 240 см.

Для корпуса подойдут два бруска 2.5 см х 5 см х 240 см. Их необходимо разрезать на несколько частей, а затем скрепить паракордом.

Этап 3: Сборка.
Начинаем собирать все основные части лодки, для этого используем гвозди или же штифты.

Порядок сборки, следующий:
1. Крепим левую сторону лодки ко дну.
2. Затем корму — так же ко дну и левой стороне лодки.
3. Правую сторону крепим ко дну и корме.
4. А носовую часть крепим ко дну и 2-м ее сторонам.

Перед тем как скреплять части гвоздями, предварительно используем клей.

Перед тем как скреплять части гвоздями, предварительно используем клей.

Этап 4: Покраска поверхности и полировка.
После того как собрали лодку воедино, начинаем хорошенько ее чистить от заноз и неровностей, используя наждачную бумагу (лучше подойдет 0 или 1). Затем начинаем заделывать все щели с внешней стороны, которые образовались во время сборки, силиконовым герметиком. И оставляем ее на открытом воздухе на один день, так она быстрее высохнет.

Красить лодку потребуется в три слоя: 1 — снаружи и 2 — внутри. Перед тем как наносить новый слой следует подождать некоторое время.

Этап 5: Первый заплыв.
Ну вот и настала пора проверить наш «непотопляемый баркас». Если у вас что-то вышло не так со сборкой, то советую посмотреть видеоролик американского радиоведущего Дерека Дидриксена, в нем он создает и испытывает такой же вариант лодки.

Этап 6: Мотор.
Если же у вас имеется подходящий лодочный мотор, вы можете немного усовершенствовать получившеюся лодку.

Как построить деревянную лодку.Чертежи

Данная лодчонка крайне нетяжелая (тотальный вес — в общей сложности 21 кг при длине в пределах 2 м и ширине 1,2) из-за особенно собранных веществ и особенной методике постройки деревянной лодки. Ее вполне можно 1, без чужой поддержке, опустить на наружный багажник машины.

В базе методики производства лодки лежит употребление клея на основе эпоксидной смолы, отличающегося отличной стойкостью к всякого рода нагрузкам. Все спайки выполняются только лишь на таком клее и при том, что едва надо шурупов, заклепок и гвоздей.

Элементарный материал для постройки лодки — древесину ясеня — разрешается заказать в столярной мастерской. Влагоустойчивую трехслойную фанеру толщиной пяти мм — приобрести в специальном бутике либо на рынке строительных материалов.

Предварительно нежели приступить к процессу, надобно сделать свой выбор, которым видом мастерить шпангоуты: намного более кропотливым, намеревающимся гнутье и адгезия их из раздельных оболочек, либо намного более легким — выкраиванием шпангоутов из дощечек. Стойкость данных компонентов станет достаточно отменной и в том, и в ином примере. Все ключевые работы по производству ладьи реализовывают на стапеле, подобранном из тучных брусков.

В течении труда эпоксидный клей неплохо изготовлять минимальными порциями, ибо он сравнительно оживленно стает и схватывается неподходящим в интересах труда. В первую очередь поверхности склеиваемых заготовок грунтуют — с содействием кисти промазывают водянистой кашей из смолы и отвердителя. Для слипания заготовок применяют смесь с дополнением микроволокон, сооружающих его намного более плотным. Дабы спайки были устойчивыми, склеиваемые компоненты нужно на время сдавливать друг с другом струбцинами.

В особенности пригодятся струбцины при производстве фасонных деталей шпангоутов — футоксов, а еще при обшивке каркаса ладьи. В общей сложности умеренных по величине струбцин понадобится порядка двадцати шт.

Сделав шпангоуты, мастерят киль, какой выкраивают из одной, возможно, жирной доски, однако его реально сделать из 2-х склеиваемых дощечек. Потом в нем выкраивают пазы под шпангоуты.

Расклинив шпангоуты в пазах киля и прилепив к ним дно ладьи, незанятые окончания шпангоутов попарно объединяют на шурупах подсобными рейками. Дыры под шурупы причинять неудобства позднее не станут, ведь края шпангоутов позднее будут урезаны. По очередной вспомогательной рейке, фиксируемой по продольной оси ладьи, вточности выверяют дистанции промеж шпангоутами согласно со сборочным чертежом.

Производство каркаса ладьи завершают усилением его еще 2-я рейками, прикрепленными на шурупах с правой стороны и налево от продольной рейки. Сложившийся «каркас» укрепляют и переворачивают на стапеле — трудовых козлах.

Неплохо, дабы козлы были хорошо стойкими и сильными. С содействием особенного рашпиля внешние бордюры шпангоутов обрабатывают так, дабы они везде, от носовой детали лодки до кормы, непроницаемо контактировали с прижимаемой к ним изогнутой рейкой.

Значит, основа самодельной деревянной лодки для постройки склонена. В настоящее время его требуется обшить шлюпочной фанерой. Дабы сберечь финансы, для данных целей применяют намного более дешевенькую сосновую влагоустойчивую фанеру.

Очертания составных частей обшивки (вычерченные в мас.1:1 на упаковочной бумаге) выносят на фанеру и вырезают электролобзиком. Вслед за тем главную составляющую обшивки подстегивают к набору из шпангоутов . Приложив ее впереди к штевню, придавливают компонент струбцинами к шпангоутам и размечают контактирующие поверхности .

В первую очередь нежели закрепить наклеиваю компоненты обшивки к телу, надобно закупорить липкой лентой либо пластинкой привольные места (дабы не замарать их эпоксидным клеем). Это освободит вас в дальнейшем от добавочною деятельности при зашлифовке и выпемзовке поверхностей.

Спайки обшивки на клее делают одинаково, как и при производстве шпангоутов . Сперва-наперво контактирующие поверхности промазывают жидкостным клеем, позднее на них наносят намного более насыщенный (с наполнителем) с последующим креплением компонентовобшивки к шпангоутам с содействием немаленьких струбцин.

Закрепив эти две компоненты обшивки, принимаются к порядком серьезному занятию — образованию специализированным рубанком скоса в тех пунктах, где очередная деревянная деталюшка перекрывает предыдущую (в целях придания телу ладьи прибавочной строгости).

В пользу данного верхнюю кайму смонтированной составной части обшивки нужно отстрогать под углом так, дабы скошенная плоскость контактировала с последующей составной частью обшивки и в то же время вплотную примыкала к шпангоутам. Далее приклеивают следующую составляющую обшивки и так впоследствии, пока что не станет обшит целый корпус. Излишки еще не мерзлого клея устраняют льняной ветошью без ворса, замоченной в ацетоне.

В последствии крепления компонентов обшивки , тело деревянной лодки реально убрать с козел и начать крепление внутренних и внешних планок поручней, привальных брусов и опор сидений. Далее нужно приладить базы (скамейки) правильно и обеспечить их накладками. Тыльную банку, кницы и брештук — плиту из веской древесины — приклеивают.

»

Отличная статья 0

ruspoll.ru

Как сделать деревянную лодку своими руками, лодка из досок

До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Деревянная лодка своими руками

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

пропитываем защитным слоем антисептика

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

приступаем к изготовлению основы носа

Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашей лодки из дерева.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

выпиливаем задний борт

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

соединяем саморезами

Выступающие части сверху и снизу спиливаем заподлицо с бортами.

соединяем саморезами

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

соединяем саморезами

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

соединяем саморезами

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.

соединяем саморезами

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

соединяем саморезами

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

снятием фаски

После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело  в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.

Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.

лодку ставим на лист и обводим маркером

Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем  в виде непрерывной извилистой  нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.

Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю.

лодку ставим на лист и обводим маркером

Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.

Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты.

Как часто нужно их колотить показано  на фото.

лодку ставим на лист и обводим маркером

Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.

простукиваем молотком, загибая на борт

Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.

На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.

Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.

простукиваем молотком, загибая на борт

Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.

простукиваем молотком, загибая на борт

Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.

простукиваем молотком, загибая на борт

Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.

Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.

Покрываем слоями пропитки

Чтобы по дну из жести было комфортно ходить и она не гремела,  необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.

настил

Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.

Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.

Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.

Представляю несколько итоговых фото разных людей:

настил

настил

Деревянная лодка своими руками

По материалам: grossoxota.ru

Видео уроки по изготовлению лодок своими руками

Лодка из фанеры

Лодка из листа железа

Деревянная лодка своими руками Загрузка…

fishingday.org

Отправить ответ

avatar
  Подписаться
Уведомление о
