Содержание

Схемы индикаторов разряда li-ion аккумуляторов для определения уровня заряда литиевой батареи (например, 18650)

Что может быть печальнее, чем внезапно севший аккумулятор в квадрокоптере во время полета или отключившийся металлоискатель на перспективной поляне? Вот если бы можно было бы заранее узнать, насколько сильно заряжен аккумулятор! Тогда мы могли бы подключить зарядку или поставить новый комплект батарей, не дожидаясь грустных последствий.

И вот тут как раз рождается идея сделать какой-нибудь индикатор, который заранее подаст сигнал о том, что батарейка скоро сядет. Над реализацией этой задачи пыхтели радиолюбители всего мира и сегодня существует целый вагон и маленькая тележка различных схемотехнических решений — от схем на одном транзисторе до навороченных устройств на микроконтроллерах.

Далее будут представлены только те индикаторы разряда li-ion аккумуляторов, которые не только проверены временем и заслуживают вашего внимания, но и с легкостью собираются своими руками.

Внимание! Приведенные в статье схемы только лишь сигнализируют о низком напряжении на аккумуляторе. Для предупреждения глубокого разряда необходимо вручную отключить нагрузку либо использовать контроллеры разряда.

Вариант №1

Начнем, пожалуй, с простенькой схемки на стабилитроне и транзисторе:

Разберем, как она работает.

Пока напряжение выше определенного порога (2.0 Вольта), стабилитрон находится в пробое, соответственно, транзистор закрыт и весь ток течет через зеленый светодиод. Как только напряжение на аккумуляторе начинает падать и достигает значения порядка 2.0В + 1.2В (падение напряжение на переходе база-эмиттер транзистора VT1), транзистор начинает открываться и ток начинает перераспределяться между обоими светодиодами.

Если взять двухцветный светодиод, то мы получим плавный переход от зеленого к красному, включая всю промежуточную гамму цветов.

Типовое различие прямого напряжения в двухцветных светодиодах составляет 0.25 Вольта (красный зажигается при более низком напряжении). Именно этой разницей определяется область полного перехода между зеленым и красным цветом.

Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу. Пока напряжение на аккумуляторе составляет 3.25В или более, горит зеленый светодиод. В промежутке между 3.00 и 3.25V к зеленому начинает подмешиваться красный — чем ближе к 3.00 Вольтам, тем больше красного. И, наконец, при 3V горит только чисто красный цвет.

Недостаток схемы в сложности подбора стабилитронов для получения необходимого порога срабатывания, а также в постоянном потреблении тока порядка 1 мА. Ну и, не исключено, что дальтоники не оценят эту задумку с меняющимися цветами.

Кстати, если в эту схему поставить транзистор другого типа, ее можно заставить работать противоположным образом — переход от зеленого к красному будет происходить, наоборот, в случае повышения входного напряжения. Вот модифицированная схема:

Вариант №2

В следующей схеме использована микросхема TL431, представляющая собой прецизионный стабилизатор напряжения.

Порог срабатывания определяется делителем напряжения R2-R3. При указанных в схеме номиналах он составляет 3.2 Вольта. При снижении напряжения на аккумуляторе до этого значения, микросхема перестает шунтировать светодиод и он зажигается. Это будет сигналом к тому, что полный разряд батареи совсем близок (минимально допустимое напряжение на одной банке li-ion равно 3.0 В).

Если для питания устройства применяется батарея из нескольких последовательно включенных банок литий-ионного аккумулятора, то приведенную выше схему необходимо подключить к каждой банке отдельно. Вот таким образом:

Для настройки схемы подключаем вместо батарей регулируемый блок питания и подбором резистора R2 (R4) добиваемся зажигания светодиода в нужный нам момент.

Вариант №3

А вот простая схема индикатора разрядки li-ion аккумулятора на двух транзисторах:Порог срабатывания задается резисторами R2, R3. Старые советские транзисторы можно заменить на BC237, BC238, BC317 (КТ3102) и BC556, BC557 (КТ3107).

Вариант №4

Схема на двух полевых транзисторах, потребляющая в ждущем режиме буквально микротоки.

При подключении схемы к источнику питания, положительное напряжение на затворе транзистора VT1 формируется с помощью делителя R1-R2. Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его.

В определенный момент, по мере разряда аккумулятора, напряжение, снимаемое с делителя становится недостаточным для отпирания VT1 и он закрывается. Следовательно, на затворе второго полевика появляется напряжение, близкое к напряжению питания. Он открывается и зажигает светодиод. Свечение светодиода сигнализирует нам о необходимости подзаряда аккумулятора.

Транзисторы подойдут любые n-канальные с низким напряжением отсечки (чем меньше — тем лучше). Работоспособность 2N7000 в этой схеме не проверялась.

Вариант №5

На трех транзисторах:

Думаю, схема не нуждается в пояснениях. Благодаря большому коэфф. усиления трех транзисторных каскадов, схема срабатывает очень четко — между горящим и не горящим светодиодом достаточно разницы в 1 сотую долю вольта. Потребляемый ток при включенной индикации — 3 мА, при выключенном светодиоде — 0.3 мА.

Не смотря на громоздкий вид схемы, готовая плата имеет достаточно скромные габариты:

С коллектора VT2 можно брать сигнал, разрешающий подключение нагрузки: 1 — разрешено, 0 — запрещено.

Транзисторы BC848 и BC856 можно заменить на ВС546 и ВС556 соответственно.

Вариант №6

Эта схема мне нравится тем, что она не только включает индикацию, но и отрубает нагрузку.

Жаль только, что сама схема от аккумулятора не отключается, продолжая потреблять энергию. А жрет она, благодаря постоянно горящему светодиоду, немало.

Зеленый светодиод в данном случае выступает в роли источника опорного напряжения, потребляя ток порядка 15-20 мА. Чтобы избавиться от такого прожорливого элемента, вместо источника образцового напряжения можно применить ту же TL431, включив ее по такой схеме*:

*катод TL431 подключить ко 2-ому выводу LM393.

Вариант №7

Схема с применением так называемых мониторов напряжения. Их еще называют супервизорами и детекторами напряжения (voltdetector’ами). Это специализированные микросхемы, разработанные специально для контроля за напряжением.

Вот, например, схема, поджигающая светодиод при снижении напряжения на аккумуляторе до 3.1V. Собрана на BD4731.

Согласитесь, проще некуда! BD47xx имеет открытый коллектор на выходе, а также самостоятельно ограничивает выходной ток на уровне 12 мА. Это позволяет подключать к ней светодиод напрямую, без ограничительных резисторов.

Аналогичным образом можно применить любой другой супервизор на любое другое напряжение.

Вот еще несколько вариантов на выбор:

  • на 3.08V: TS809CXD, TCM809TENB713, MCP103T-315E/TT, CAT809TTBI-G;
  • на 2.93V: MCP102T-300E/TT, TPS3809K33DBVRG4, TPS3825-33DBVT, CAT811STBI-T3;
  • серия MN1380 (или 1381, 1382 — они отличаются только корпусами). Для наших целей лучше всего подходит вариант с открытым стоком, о чем свидетельствует дополнительная циферка «1» в обозначении микросхемы — MN13801, MN13811, MN13821. Напряжение срабатывания определяется буквенным индексом: MN13811-L как раз на 3,0 Вольта.

Также можно взять советский аналог — КР1171СПхх:

В зависимости от цифрового обозначения, напряжение детекции будет разным:

Сетка напряжений не очень-то подходит для контроля за li-ion аккумуляторами, но совсем сбрасывать эту микросхему со счетов, думаю, не стоит.

Неоспоримые достоинства схем на мониторах напряжения — чрезвычайно низкое энергопотребление в выключенном состоянии (единицы и даже доли микроампер), а также ее крайняя простота. Зачастую вся схема умещается прямо на выводах светодиода:

Чтобы сделать индикацию разряда еще более заметной, выход детектора напряжения можно нагрузить на мигающий светодиод (например, серии L-314). Или самому собрать простейшую «моргалку» на двух биполярных транзисторах.

Пример готовой схемы, оповещающей о севшей батарейке с помощью вспыхивающего светодиода приведен ниже:

Еще одна схема с моргающим светодиодом будет рассмотрена ниже.

Вариант №8

Крутая схема, запускающая моргание светодиода, если напряжение на литиевом аккумуляторе упадет до 3.0 Вольта:

Эта схема заставляет вспыхивать сверхяркий светодиод с коэффициентом заполнения 2.5% (т.е. длительная пауза — коротка вспышка — опять пауза). Это позволяет снизить потребляемый ток до смешных значений — в выключенном состоянии схема потребляет 50 нА (нано!), а в режиме моргания светодиодом — всего 35 мкА. Сможете предложить что-нибудь более экономичное? Вряд ли.

Как можно было заметить, работа большинства схем контроля за разрядом сводится к сравнению некоего образцового напряжения с контролируемым напряжением. В дальнейшем эта разница усиливается и включает/отключает светодиод.

Обычно в качестве усилителя разницы между опорным напряжением и напряжением на литиевом аккумуляторе используют каскад на транзисторе или операционный усилитель, включенный по схеме компаратора.

Но есть и другое решение. В качестве усилителя можно применить логические элементы — инверторы. Да, это нестандартное использование логики, но это работает. Подобная схема приведена в следующем варианте.

Вариант №9

Схема на 74HC04.

Рабочее напряжение стабилитрона должно быть ниже напряжение срабатывания схемы. Например, можно взять стабилитроны на 2.0 — 2.7 Вольта. Точная подстройка порога срабатывания задается резистором R2.

Схема потребляет от батареи около 2 мА, так что ее тоже надо включать после выключателя питания.

Вариант №10

Это даже не индикатор разряда, а, скорее, целый светодиодный вольтметр! Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора. Весь функционал реализован всего на одной-единственной микросхеме LM3914:

Делитель R3-R4-R5 задает нижнее (DIV_LO) и верхнее (DIV_HI) пороговые напряжения. При указанных на схеме значениях свечению верхнего светодиода соответствует напряжение 4.2 Вольта, а при снижении напряжения ниже 3х вольт, погаснет последний (нижний) светодиод.

Подключив 9-ый вывод микросхемы на «землю», можно перевести ее в режим «точка». В этом режиме всегда светится только один светодиод, соответствующий напряжению питания. Если оставить как на схеме, то будет светиться целая шкала из светодиодов, что нерационально с точки зрения экономичности.

В качестве светодиодов нужно брать только светодиоды красного свечения, т.к. они обладают самым малым прямым напряжением при работе. Если, например, взять синие светодиоды, то при севшем до 3х вольт аккумуляторе, они, скорее всего, вообще не загорятся.

Сама микросхема потребляет около 2.5 мА, плюс 5 мА на каждый зажженный светодиод.

Недостатком схемы можно считать невозможность индивидуальной настройки порога зажигания каждого светодиода. Можно задать только начальное и конечное значение, а встроенный в микросхему делитель разобьет этот интервал на равные 9 отрезков. Но, как известно, ближе к концу разряда, напряжение на аккумуляторе начинает очень стремительно падать. Разница между аккумуляторами, разряженными на 10% и 20% может составлять десятые доли вольта, а если сравнить эти же аккумуляторы, только разряженненные на 90% и 100%, то можно увидеть разницу в целый вольт!

Типичный график разряда Li-ion аккумулятора, приведенный ниже, наглядно демонстрирует данное обстоятельство:

Таким образом, использование линейной шкалы для индикации степени разряда аккумулятора представляется не слишком целесообразным. Нужна схема, позволяющая задать точные значения напряжений, при которых будет загораться тот или иной светодиод.

Полный контроль над моментами включения светодиодов дает схема, представленная ниже.

Вариант №11

Данная схема является 4-разрядным индикатором напряжения на аккумуляторе/батарейке. Реализована на четырех ОУ, входящих в состав микросхемы LM339.

Схема работоспособна вплоть до напряжения 2 Вольта, потребляет меньше миллиампера (не считая светодиода).

Разумеется, для отражения реального значения израсходованной и оставшейся емкости аккумулятора, необходимо при настройке схемы учесть кривую разряда используемого аккумулятора (с учетом тока нагрузки). Это позволит задать точные значения напряжения, соответствующие, например, 5%-25%-50%-100% остаточной емкости.

Вариант №12

Ну и, конечно, широчайший простор открывается при использовании микроконтроллеров со встроенным источником опорного напряжения и имеющих вход АЦП. Тут функционал ограничивается только вашей фантазией и умением программировать.

Как пример приведем простейшую схему на контроллере ATMega328.

Хотя тут, для уменьшения габаритов платы, лучше было бы взять 8-миногую ATTiny13 в корпусе SOP8. Тогда было бы вообще шикарно. Но пусть это будет вашим домашним заданием.

Светодиод взят трехцветный (от светодиодной ленты), но задействованы только красный и зеленый.

Готовую программу (скетч) можно скачать по этой ссылке.

Программа работает следующим образом: каждые 10 секунд опрашивается напряжение питания. Исходя из результатов измерений МК управляет светодиодами с помощью ШИМ, что позволяет получать различные оттенки свечения смешением красного и зеленого цветов.

Свежезаряженный аккумулятор выдает порядка 4.1В — светится зеленый индикатор. Во время зарядки на АКБ присутствует напряжение 4.2В, при этом будет моргать зеленый светодиод. Как только напряжение упадет ниже 3.5В, начнет мигать красный светодиод. Это будет сигналом к тому, что аккумулятор почти сел и его пора заряжать. В остальном диапазоне напряжений индикатор будет менять цвет от зеленого к красному (в зависимости от напряжения).

Вариант №13

Ну и на закуску предлагаю вариант переделки стандартной платы защиты (их еще называют контроллерами заряда-разряда), превращающий ее в индикатор севшего аккумулятора.

Эти платы (PCB-модули) добываются из старых батарей мобильных телефонов чуть ли не в промышленных масштабах. Просто подбираете на улице выброшенный аккумулятор от мобилы, потрошите его и плата у вас в руках. Все остальное утилизируете как положено.

Внимание!!! Попадаются платы, включающие защиту от переразряда при недопустимо низком напряжении (2.5В и ниже). Поэтому из всех имеющихся у вас плат необходимо отобрать только те экземпляры, которые срабатывают при правильном напряжении (3.0-3.2V).

Чаще всего PCB-плата представляет собой вот такую схемку:

Микросборка 8205 — это два миллиомных полевика, собранных в одном корпусе.

Внеся в схему некоторые изменения (показаны красным цветом), мы получим прекрасный индикатор разряда li-ion аккумулятора, практически не потребляющий ток в выключенном состоянии.

Так как транзистор VT1.2 отвечает за отключение зарядного устройства от банки аккумулятора от при перезаряде, то он в нашей схеме лишний. Поэтому мы полностью исключили этот транзистор из работы, разорвав цепь стока.

Резистор R3 ограничивает ток через светодиод. Его сопротивление необходимо подобрать таким образом, чтобы свечение светодиода было уже заметным, но потребляемый ток еще не был слишком велик.

Кстати, можно сохранить все функции модуля защиты, а индикацию сделать с помощью отдельного транзистор, управляющий светодиодом. То есть индикатор будет загораться одновременно с отключением аккумулятора в момент разряда.

Вместо 2N3906 подойдет любой имеющийся под рукой маломощный p-n-p транзистор. Просто подпаять светодиод напрямую не получится, т.к. выходной ток микросхемы, управляющий ключами, слишком мал и требует усиления.

Пожалуйста, учитывайте тот факт, что схемы индикаторов разряда сами потребляют энергию аккумулятора! Во избежание недопустимого разряда, подключайте схемы индикаторов после выключателя питания или используйте схемы защиты, предотвращающие глубокий разряд.

Как, наверное, не сложно догадаться, схемы могут быть использованы и наоборот — в качестве индикатора заряда.

electro-shema.ru

Простой индикатор разряда Li-ion аккумуляторов

Как же плотно вошли в нашу жизнь Li-ion аккумуляторы. То, что они применяются почти во все микропроцессорной электронике это уже норма. Так и радиолюбители уже давно взяли их себе на вооружение и используют в своих самоделках. Способствую этому значительные плюсы Li-ion аккумуляторов, такие как небольшой размер, большая емкость, большой выбор исполнений различных ёмкостей и форм.
Простой индикатор разряда Li-ion аккумуляторов
Самый распространенный аккумулятор имеет марку 18650 его напряжение составляет 3,7 В. Для которого я у буду делать индикатор разряда.
Наверное, не стоит рассказывать, как вредна для аккумуляторов кране низкая их разрядка. Причем для аккумуляторов всех разновидностей. Правильная эксплуатация аккумуляторных батарей продлит их жизнь в несколько раз и сэкономит ваши деньги.

Схема индикатора зарядки


Простой индикатор разряда Li-ion аккумуляторов
Схема довольно универсально и может работать в диапазоне 3-15 вольт. Порог срабатывания можно настроить переменным резистором. Так что устройство можно использовать почти для любых аккумуляторов, будь то кислотные, никелево-кадмиевые (nicd) или литий-ионные (Li-ion).
Схема отслеживает напряжение и как только оно упадет ниже заданного уровня – загорится светодиод, сигнализируя о низкой разрядке батареи.
В схеме используется регулируемый стабилитрон TL431 (ссылка где брал). Вообще этот стабилитрон является очень интересным радиоэлементом, который может существенно облегчить жизнь радиолюбителям, при построении схем, завязанных на стабилизации или пороговом срабатывании. Так что берите его на вооружение, особенно при постройке блоков питания, схем стабилизации токов и т.п.
Транзистор можно заменить любым другим NPN структуры, отечественный аналог КТ315, КТ3102.
R2- регулирует яркость светодиода.
R1 – переменный резистор номиналом от 50 до 150 кОм.
Номинал R3 можно прибавить до 20-30 кОм для экономии энергии, если использован транзистор с высоким коэффициентом передачи.
Если у вас не окажется регулируемого стабилизатора TL431, то можно использовать проверенную советскую схему на двух транзисторах.
Простой индикатор разряда Li-ion аккумуляторов
Порог срабатывания задается резисторами R2, R3. Вместо них можно запаять один переменный, чтобы дать возможность регулировки и уменьшить количество элементов. Советские транзисторы можно заменить на BC237, BC238, BC317 (КТ3102) и BC556, BC557 (КТ3107).
Простой индикатор разряда Li-ion аккумуляторов
Схему можно собрать на плате или навесным монтажом. Одеть термоусадочную трубку и обдуть термофеном. Приклеить на двухсторонний скотч к тыльной стороне корпуса. Я лично установил данную плату в шуруповерт и теперь не до вожу его аккумуляторы до критического разряда.
Так же параллельно резистору со светодиодом можно подключить зуммер (пищалку) и тогда вы точно будете знать о критических порогах.

sdelaysam-svoimirukami.ru

Индикатор разряда литиевых аккумуляторов

Индикатор разряда литиевых аккумуляторов
На одну из прошлых самоделок «Ночник с акустическим включателем» поступил комментарий с интересными предложениями по доработке конструкции.
Индикатор разряда литиевых аккумуляторов
Так как индикатор разряда батареи (п.3 комментария) целесообразно применять на любом автономном электронном устройстве, для исключения неожиданных сбоев или отказа аппаратуры в самый неподходящий момент при разряде батареи, то изготовление индикатора разряда вынесено отдельной статьей.

Применение индикатора разряда особенно важно для большинства литиевых аккумуляторов с номинальным напряжением 3.7 вольта (например, популярные сегодня 18650 и им аналогичные или распространенные плоские Li-ion аккумуляторы от заменяемых на смартфоны телефонов), т.к. они очень «не любят» разряд ниже 3,0 вольт и выходят при этом из строя. Правда, в большинство из них должны быть встроены схемы аварийной защиты от глубокого разряда, но кто знает какой аккумулятор в ваших руках, пока вы его не вскроете (Китай полон загадок).

Но главное, хотелось бы заранее узнать, какой заряд в настоящее время имеется в используемом аккумуляторе. Тогда мы могли бы вовремя подключить зарядку или поставить новый аккумулятор, не дожидаясь грустных последствий. Поэтому нам нужен индикатор, который заранее подаст сигнал о том, что аккумулятор скоро сядет окончательно. Для реализации этой задачи существуют различные схемотехнические решения — от схем на одном транзисторе до навороченных устройств на микроконтроллерах.

В нашем случае, предлагается изготовить простой индикатор разряда литиевых аккумуляторов, который с легкостью собирается своими руками. Индикатор разряда отличается экономичностью и надежностью, компактностью и точностью определения контролируемого напряжения.

Схема индикатора разряда

Индикатор разряда литиевых аккумуляторов
Схема выполнена с применением, так называемых детекторов напряжения. Их еще называют мониторами напряжения. Это специализированные микросхемы, разработанные специально для контроля напряжения. Неоспоримые достоинства схем на мониторах напряжения — чрезвычайно низкое энергопотребление в дежурном режиме, а также ее крайняя простота и точность. Чтобы сделать индикацию разряда еще более заметной и экономичной, выход детектора напряжения нагружаем на мигающий светодиод или «мигалку» на двух биполярных транзисторах.

Применяемый в схеме детектор напряжения (DA1) PS Т529Н соединяет выход (вывод 3) микросхемы с общим проводом, при снижении контролируемого напряжения на батарее до 3,1 вольта, включая этим питание на генератор импульсов высокой скважности. При этом сверхяркий светодиод начинает вспыхивать с периодом: пауза — 15 сек., короткая вспышка — 1 сек. Это позволяет снизить потребляемый ток до 0,15 ma в паузе, и 4,8 ma при вспышке. При напряжении на аккумуляторе более 3,1 вольта, схема индикатора практически отключается и потребляет всего 3 мкa.

Как показала практика, указанного цикла индикации вполне достаточно, чтобы увидеть сигнал. Но при желании можно установить более удобный для вас режим подбором резистора R2 или конденсатора С1. В связи с малым током потребления устройства, отдельный выключатель напряжения питания для индикатора не предусмотрен. Устройство работоспособно при снижении питающего напряжения до 2,8 вольта.

Изготовление зарядного устройства

1. Комплектация.
Приобретаем или подбираем из имеющихся в наличии, комплектующие для сборки в соответствии со схемой.

2. Сборка схемы.
Для проверки работоспособности схемы и ее настройки, собираем индикатор разряда на универсальной монтажной плате. Для удобства наблюдения (большая частота импульсов), на время проверки, заменяем конденсатор С1 на конденсатор меньшей емкости (например 0,47 мкф). Подключаем схему к блоку питания с возможностью плавной регулировки постоянного напряжения в пределах от 2 до 6 вольт.

Индикатор разряда литиевых аккумуляторов

3. Проверка схемы.
Медленно понижаем напряжение питания индикатора разряда, начиная с 6 вольт. Наблюдаем на дисплее тестера величину напряжения, при которой включится детектор напряжения (DA1) и начнет мигать светодиод. При правильном подборе детектора напряжения, момент переключения должен состояться в районе 3,1 вольта.

Индикатор разряда литиевых аккумуляторов
Индикатор разряда литиевых аккумуляторов

4. Готовим плату для монтажа и пайки деталей.
Вырезаем необходимый для монтажа кусочек из универсальной печатной платы, аккуратно обрабатываем края платы напильником, очищаем и лудим контактные дорожки. Размер вырезаемой платы зависит от применяемых деталей и их компоновки при монтаже. Размеры платы на фото 22 х 25 мм.

Индикатор разряда литиевых аккумуляторов

5. Монтаж отлаженной схемы на рабочую плату
При положительном результате в работе схемы на монтажной плате, переносим детали на рабочую плату, паяем детали, выполняем недостающую разводку соединений тонким монтажным проводом. По окончании сборки проверяем монтаж. Схема может быть собрана любым удобным способом, в том числе и навесным монтажом.

Индикатор разряда литиевых аккумуляторов
Индикатор разряда литиевых аккумуляторов

6. Проверка рабочей схемы индикатора разряда
Проверяем работоспособность схемы индикатора разряда и ее настройки, подключив схему к блоку питания, а затем к тестируемому аккумулятору. При напряжении в цепи питания менее 3,1 вольта, индикатор разряда должен включиться.

Индикатор разряда литиевых аккумуляторов
Индикатор разряда литиевых аккумуляторов
Индикатор разряда литиевых аккумуляторов

Вместо применяемого в схеме детектора напряжения (DA1) PS Т529Н на контролируемое напряжение 3,1 вольта, возможно применить аналогичные микросхемы других производителей, например BD4731. Этот детектор имеет открытый коллектор на выходе (о чем свидетельствует дополнительная циферка «1» в обозначении микросхемы), а также самостоятельно ограничивает выходной ток на уровне 12 мА. Это позволяет подключать к ней светодиод напрямую, без ограничительных резисторов.

В схеме также возможно применить детекторы на напряжение 3.08 вольта — TS809CXD, TCM809TENB713, МСР103Т-315Е/ТТ, САТ809ТТВI-G. Точные параметры выбираемых детекторов напряжения желательно уточнить в их datasheet.

Аналогичным образом можно применить и другой детектор напряжения на любое другое необходимое для работы индикатора напряжение.

Решение по второй части вопроса в п.3 приведенного комментария – работы индикатора разряда только при наличии освещенности, отложено по следующим причинам:
— работа дополнительных элементов в схеме, требует дополнительных затрат энергии от аккумулятора, т.е. страдает экономичность схемы;
— работа индикатора разряда днем, чаще всего, бесполезна, т.к. в комнате нет «зрителей», а к вечеру заряд батареи может и закончиться;
— работа индикатора в темное время суток ярче и эффективнее, а для быстрого отключения устройства имеется выключатель питания.

Применение, предложенного по п.2 комментария, отечественного операционного усилителя не рассматривал, по причине отладки режимов работы схемы по минимальным токам, в процессе доводки на монтажной плате.

Для решения задачи по п. 1 комментария, несколько изменил схему устройства «Ночник с акустическим включателем». Для чего включил положительную шину питания акустического реле через инвертор на VT3, с управлением от постоянно работающего фотореле.

Индикатор разряда литиевых аккумуляторов
Индикатор разряда литиевых аккумуляторов
Таким образом, добавив две детали (на монтажной плате выделены овалом), получили возможность частично отключать акустическое реле в светлое время суток. Частичное отключение потому, что различные элементы обеих микросхем работают и в акустическом и в фото реле, но имеют общее питание, следовательно не отключаются полностью. Тем не менее некоторый эффект по энергосбережению имеется.
До доработки, схема устройства потребляла в дежурном режиме 1,1 ma.

После доработки, схема устройства потребляет в дежурном режиме в светлое время — 0,4 ma, в темное время — 1,7 ma (разница в 0,6 ma – плата за работу VT3).

Таким образом, можно посчитать, что в летнее время доработка оправдана и дает экономию, а зимой (когда длинные ночи) менее выгодна. Но имеется простое решение – шунтировать VT3 двухпозиционным переключателем «зима-лето» или «вкл-выкл».

Индикатор разряда литиевых аккумуляторов Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

💣индикатор заряда 18650 своими руками ✔️



Главная

Loading…


ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА



ПАРТНЁРЫ


Сообщество


индикатор заряда 18650 своими руками .

Индикатор заряда для LI-ION аккумуляторов
Индикатор заряда для LI-ION аккумуляторов
Нажми для просмотра
AliDesk Крутое видео про индукционн ый паяльник



Тэги:

Как сделать на повер банк индикатор разряда, доработка и тест. Powerbank своими руками.
Как сделать на повер банк  индикатор разряда,  доработка и тест. Powerbank своими руками.
Нажми для просмотра
В этом видео будет показано как можно установить индикатор разряда на повербанк. Паяльник на батарейка.. .



Тэги:

Индикатор заряда Li — ion 3.7V. Battery Indicator Li — ion 3.7V
Индикатор заряда Li - ion 3.7V. Battery Indicator Li - ion 3.7V
Нажми для просмотра
Паяем индикатор уровня заряда Li-ion аккумулято ра We solder the charge indicator of the Li-ion battery Схемка и …



Тэги:

Индикатор заряда для батареи Li-Po
Индикатор заряда для батареи Li-Po
Нажми для просмотра
Индикатор для батарей — или Зачистка для проводов — или …



Тэги:

Тест индикаторов напряжения.
Тест индикаторов напряжения.
Нажми для просмотра
Обзор и тестирован ие сразу пяти, на мой взгляд, самых интересных и дешевых индикаторо в напряжения . Скач…



Тэги:

Встраиваем в шуруповёрт индикатор заряда аккумулятора
Встраиваем в шуруповёрт индикатор заряда аккумулятора
Нажми для просмотра
Колхозим декоративн ый индикатор заряда аккумулято ра в шуруповёрт Black&Decker EPC12CA. — Замена аккумулято ров в.



Тэги:

Собираем зарядку литий-ионных аккумуляторов 18650 своими руками. Реальная экономия
Собираем зарядку литий-ионных аккумуляторов 18650 своими руками. Реальная экономия
Нажми для просмотра
Стать СПОНСОРОМ канала: …



Тэги:

Самый простой Индикатор разряда Аккумулятора. Simple battery discharge indicator.
Самый простой Индикатор разряда Аккумулятора. Simple battery discharge indicator.
Нажми для просмотра
Схема и печатная плата Scheme:



Тэги:

Индикатор заряда аккумуляторной батареи 12V.12V Battery Charge Indicator
Индикатор заряда аккумуляторной батареи 12V.12V Battery Charge Indicator
Нажми для просмотра
Очень простенька я схемка поможет понять , заряжен или разряжен аккумулято р 12V.A very simple little circuit will help to …



Тэги:

Индикатор уровня заряда аккумуляторов
Индикатор уровня заряда аккумуляторов
Нажми для просмотра
Индикатор уровня заряда аккумулято ров. Данный индикатор предназнач ен для визуальног о контроля уровня…



Тэги:

Схема 2х светодиодного индикатора напряжения, заряда, разряда Li-ion аккумулятора с плавной яркостью
Схема 2х светодиодного индикатора напряжения, заряда, разряда Li-ion аккумулятора с плавной яркостью
Нажми для просмотра
В этом видео приводится простая схема двух светодиодн ого индикатора уровня напряжения с плавным изменение.. .



Тэги:

Предостережение!!! Смотреть всем!!!Комплектующие для зарядки 18650 своими руками!(Часть 1-я)
Предостережение!!! Смотреть всем!!!Комплектующие для зарядки 18650 своими руками!(Часть 1-я)
Нажми для просмотра
Распаковка и обзор товаров из Китая! Ссылки:Кон роллер- ; Холдер для 18650- ;…



Тэги:

🔋Как перевести шуруповёрт на литиевые аккумуляторы, подробный гайд
🔋Как перевести шуруповёрт на литиевые аккумуляторы, подробный гайд
Нажми для просмотра
► Страница со всеми железками В этом видео расскажу про литиевые аккумулято ры, BMS и как с…



Тэги:

Как Сделать Умный Аккумулятор Своими Руками
Как Сделать Умный Аккумулятор Своими Руками
Нажми для просмотра
Сделаем крутой и умный аккумулято р в домашних условиях. Подробност и все в видео. Объем Аккумулято ра зависи…



Тэги:

Зарядка и защита литиевых аккумуляторов 2я часть про TP4056
Зарядка и защита литиевых аккумуляторов 2я часть про  TP4056
Нажми для просмотра
TP4056 c DW01 AT отключение 2,55В включение 2,9В (качели) TP4056 c DW01 SA …



Тэги:

Самый выгодный powerbank своими руками
Самый выгодный powerbank своими руками
Нажми для просмотра
Сегодня я покажу вам как сделать самый выгодный powerbank своими руками, ёмкость 10 Ампер часов, зарядный ток…



Тэги:

Индикатор заряда на 3,7В для аккумуляторной батареи 18650
Индикатор заряда на 3,7В для аккумуляторной батареи 18650
Нажми для просмотра
Плейлист «Посылки из Китая» Плейлист .. .



Тэги:

Простой индикатор разряда литиевого аккумулятора Li-ion на управляемом стабилитроне своими руками
Простой индикатор разряда литиевого аккумулятора Li-ion на управляемом стабилитроне своими руками
Нажми для просмотра
(631) » В этом видео приведена достаточно простая и хорошая схема светодиодн ого индикатора разряда литиевого.. .



Тэги:

Как сделать зарядку для Li-ion аккумуляторов своими руками за 5 руб
Как сделать зарядку для Li-ion аккумуляторов своими руками за 5 руб
Нажми для просмотра
Всем привет! В этом видео собираем простеньку ю зарядку для любых Li-ion аккумулято ров ——————— ——————— —-.



Тэги:

ДИСПЛЕИ-ИНДИКАТОРЫ.ТЕСТЕРЫ ЗАРЯДА АККУМУЛЯТОРОВ!!!
ДИСПЛЕИ-ИНДИКАТОРЫ.ТЕСТЕРЫ ЗАРЯДА АККУМУЛЯТОРОВ!!!
Нажми для просмотра
ПОКУПАЛ ТЕСТЕРЫ ТУТ: И ТУТ ПРОСТОЙ:  …



Тэги:

Индикатор уровня ёмкости батареи 18650 3S Какой лучше?
Индикатор уровня ёмкости батареи 18650 3S Какой лучше?
Нажми для просмотра
Заказал и Сравнил разные индикаторы уровня заряда аккумулято ров 3S 18650 и оказалось есть нюансы!



Тэги:

индикатор заряда батареи ( аккумулятора )
индикатор заряда батареи ( аккумулятора )
Нажми для просмотра
покупал тут — .



Тэги:

Переводим шуруповёрт на литий ионные аккумуляторы + Простейший индикатор заряда
Переводим шуруповёрт на литий ионные аккумуляторы + Простейший индикатор заряда
Нажми для просмотра
Переводим шуруповёрт на литий ионные аккумулято ры + Простейший индикатор заряда. Своими руками, мой вариан…



Тэги:

LED индикатор заряда LiIon батареи 18650 3шт 12V
LED индикатор заряда LiIon батареи 18650 3шт 12V
Нажми для просмотра
Очень практичный индикатор заряда «по требованию «, т.е. по нажатию на кнопку. Удобно использова ть на всех…



Тэги:


funer.ru

Схема заряда для мощных LI-ION аккумуляторов



Приветствую, Самоделкины!
Если вы являетесь радиолюбителем, то наверняка пробовали собрать powerbank своими руками, хотя бы для спортивного интереса. Но в большей степени люди делают пауэрбанки своими руками по той причине, что заводские портативные зарядки им чем-то не устраивают. Взять хотя бы то, что ток зарядки таких powerbank’ов редко превышает значению в 1А (здесь имеется ввиду то, каким током заряжается сам powerbank, а не о выходном токе, которым он (powerbank) заряжает ваши гаджеты).


Так вот, 1А — это мало и, допустим, если емкость powerbankа внушительна и составляет, к примеру, 20 000 мАч, то таким током он будет заряжаться около 20 часов и более, что уж говорить про пауэрбанки с более высокой емкостью.
Платы заряда для одной банки литий-ионного аккумулятора на базе микросхемы TP4056 знакомы всем.

Они могут заряжать литиевый аккумулятор током до 1А. Китайцы сейчас продают и 3-ех амперные версии таких плат.

Так вот, автор сегодняшней самоделки (AKA KASYAN), решил скрестить 9 микросхем TP4056. Это даст возможность заряжать литиевые аккумуляторы током до 8-9А. Зачем это нужно? Ну, во-первых, такая плата будет весьма кстати, если вы решили собрать свой powerbank большой емкости, а во-вторых, сейчас в продаже встречаются мощные литий-ионные банки с емкостью 80,100 и более ампер часов и для них нужны мощные системы заряда.

Как мы знаем, есть много вариантов зарядки мощных литиевых банок, но самым дешевым из них остается как раз таки микросхема TP4056.

Каждая микросхема на 1А. Соединяйте по этому принципу сколько угодно микросхем, этим получая зарядное устройство на любой нужный ток.

Фишка микросхемы TP4056 заключается в том, что она заряжает аккумулятор правильным методом, то есть стабильным током и напряжением.


Как только напряжение на аккумуляторе доходит до значения 4,16-4,2В, заряд прекращается.

Вернемся к нашей схеме. Автору такая зарядка нужна именно для очень емкого пауэрбанка, его попросил сделать один знакомый, который занимается туризмом и водит людей в дальние походы, но это уже другая история.

Powerbank планируется на 100 000 мАч и зарядить такой, ясное дело от обычного USB-порта не получится. Точнее получится, если подождать где-то 5 дней, поэтому заряжать сборку из 48-ми литиевых банок стандарта 18650 автор намерен от 5-ти вольтовой шины компьютерного блока питания, он спокойно выдаст токи 10 и более ампер.


Насчет печатной платы. Ее, как всегда, вместе с общим архивом проекта можно скачать по ссылке в описании к видеоролику автора (ссылка ИСТОЧНИК в конце статьи) или ЗДЕСЬ. Автор предварительно ее отзеркалил, с вас остается только ее распечатать.


На плате имеются перемычки, их довольно много. Лучше использовать smd перемычки (резисторы с нулевым сопротивлением), в данном случае несколько перемычек заменены на резисторы с сопротивлением несколько сот миллиом, так как ничего другого под рукой у автора не было.


Микросхемы TP4056 будут греться в зависимости от тока заряда и входного напряжения, они все-таки работают в линейном режиме, и на каждой микросхеме около 1Вт мощности будет уходить в тепло, если входное напряжение составляет 5В. Общее количество микросхем 9 и соответственно 9Вт тепла, это довольно сильный нагрев.


Сами микросхемы охлаждаются за счет массивных дорожек, которые обильно залужены. Хотя гораздо лучше было бы использовать двухстороннюю плату, где медное покрытие на второй стороне играло бы роль радиатора, но как говорится — и так сойдёт, позже сделаем тепловые замеры и посмотрим насколько это страшно.


По времени автор был сильно ограничен, иначе (по его словам) заказал бы двустороннюю плату без перемычек и с хорошим охлаждением на заводе в Китае.

Из-за того, что монтаж односторонний есть несколько нюансов. По силовым дорожкам будут протекать токи около 9-10А и в некоторых местах дорожки довольно тонкие, поэтому токосъем лучше сделать в нескольких местах, затем провода соединить параллельно.



Первая микросхема — ведущая, остальные соединены параллельно, сугубо для увеличения общего тока.


На плате есть пара светодиодов. Один светится во время зарядки, второй — когда заряд окончен.


Ну а теперь наконец испытания. В качестве подопытной батареи у нас сборка из аккумуляторов 18650 с суммарной емкостью честных 18 000 мАч. Автор предварительно разрядил батарею.

В качестве источника питания будем использовать 5-вольтовую линию компьютерного блока питания.

Подключаем. Процесс пошел, загорелся соответствующий светодиодный индикатор. Ток заряда при этом составляет около 8А и это с учётом потерь на проводах.


Ждём минут 20, далее берем тепловизор и видим, что плата в целом довольно сильно нагрелась, притом больше всех нагрелись 2 последние микросхемы, у которых охлаждение не самое лучшее. Температура на них доходит до 83-ех градусов, но это нормально для микросхем TP4056.

Спустя где-то пару часов аккумулятор был полностью заряжен, при этом важно заметить, что по мере заряда ток будет падать, а, следовательно, уменьшится и тепловыделение на плате заряда.

По завершении процесса загорается второй индикатор, при этом напряжение на аккумуляторах составило 4,18В, а это значит, что собранная схема полностью функционирует и справляется с поставленными задачами, так что возьмите схему на вооружение, когда-то она может пригодиться.


В дальнейшем мы рассмотрим схему защиты для такой мощной сборки, а также соберем powerbank целиком и испытаем его. Предстоит также собрать самый важный орган пауэрбанка — мощный повышающий преобразователь, который будет преобразовывать напряжение с литиевых аккумуляторов до 5В, которые нужны для зарядки портативной электроники.

Ну а на этом пора заканчивать. Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мелкий индикатор заряда сборок литиевых аккумуляторов.

Всем привет! И снова обзор на миниатюрную(40×13.5×3.5мм) плату, в этот раз она служит для индикации уровня заряда литиевых аккумуляторов. Всего существует 5 разновидностей от 1S до 5S сборок. У меня последняя, т.к. планируется добавить его в аккумулятор шуруповерта с напряжением 21 Вольт. Изначально хотел написать DIY пост, но на носу праздники и никто ничего в ближайшее время не сделает, поэтому только посмотрим, что из себя представляет модуль и проверим функционал.
Обзор будет небольшим — не стесняйтесь, проходите под кат =)


Характеристики.

Название: Индикатор заряда литиевых аккумуляторов.
Размер: 40×13.5×3.5 мм
Применение: Тестирование 1/2/3/4/5S сборок аккумуляторов.

Существующие модели:

1S: 3.6V-4.2В
2S: 7.4V-8.4В
3S: 11.1V-12.6В
4S: 14.8V-16.8В
5S: 18V-21В

Внешний вид.


Пакет утерян, так что начну с фирменной упаковки

На лицевой части(индикаторы же на лицевой части?) есть 4 мелких синих светодиода, кнопка активатор и название/ревизия. Обратите внимание, в правом верхнем углу есть контакты для доп питания, которое может обеспечить непрерывную индикацию.

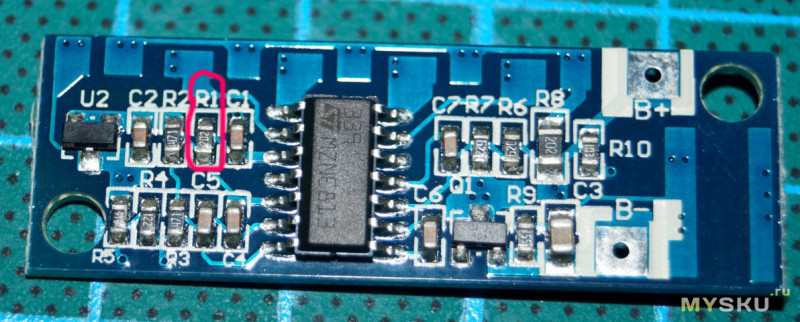

С обратной стороны расположены «мозги» с обвязкой

Используется компаратор LM339, правда не понятно какой серии.

Функционал.


Индикация активируется кнопкой вручную. Через 5 секунд плата плавно гасит индикаторы.
В режиме ожидания потребляет около 0.1 мА, на гифке модуль не успел «уснуть».

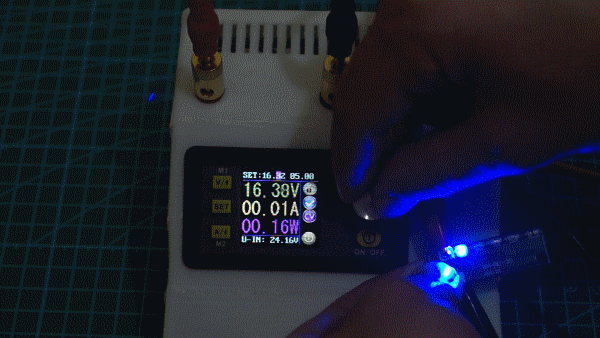

Проверим диапазон напряжения на каждом уровне заряда.

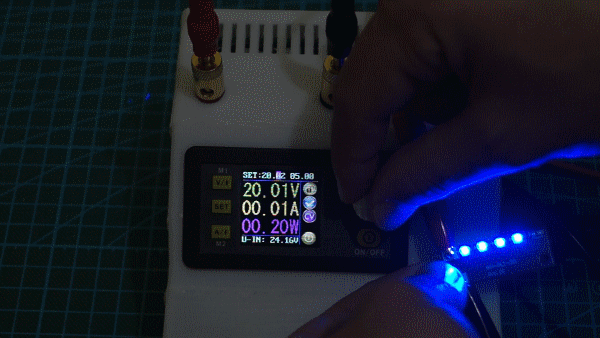

100-75%: 21-19.9В (1.1В)

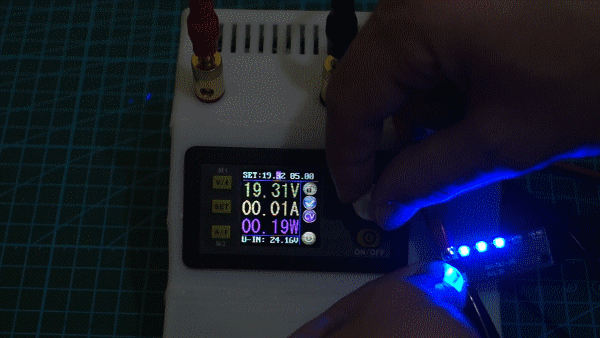

75-50%: 19.9-19В (0.9В)

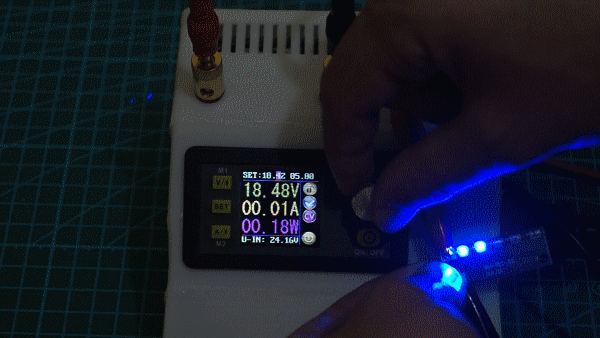

50-25%: 19.9-18.2В (1.7В)

25-0%: 18.2-16В (2.2В). Индикатор горит в пол силы, при 15.9В перестает реагировать на нажатия.

Наверное стоит упомянуть, что заказывать можно любую версию и при необходимости переделывать под нужную сборку.
Для этого достаточно перепаять резистор R1

Номиналы:

1S: 510 (51Ω)
2S: 201 (200Ω)
3S: 511 (510Ω)
4S: 102 (1kΩ)
5S: 202 (2kΩ)

«Хотелка».


Планировал внедрить сабж вот в этот шуруповерт:

Зверушка за свою цену получилась забавная, но аккумулятор один, поэтому уровень заряда был бы очень кстати.

Немного о шуруповерте кому интересно


Было решено, что логичнее всего будет ковырять аккумулятор, но тут возникла проблема свободного пространства

Элементы расположены очень плотно, плата индикатора 3.5мм шириной, что не позволяет выточить под нее пластик

Неплохо вмещается только сзади между двух частей корпуса, нужно лишь выпилить пазы

Но мне некогда и лень, так что может быть после праздников займусь.

Ну вот и все. Как по мне, модуль вполне интересный, а благодаря размерам, встроить его можно практически куда угодно.
Как обычно, в комментариях приветствуется конструктивная критика. Всем добра =)

mysku.ru

Как восстановить аккумулятор 18650 после глубокого разряда: все способы восстановления литий ионных АКБ

В общем, ситуаций может быть только две:

  1. Аккумулятор вроде бы работает, но очень быстро разряжается.
  2. Аккумулятор сел в ноль и вообще не хочет заряжаться.

Первая ситуация: потеря емкости

В первом случае у аккумулятора упала емкость и с этим придется смириться. Полное восстановление аккумуляторов после глубокого разряда невозможно (это касается всех Li-ion аккумуляторов: 18650, 14500, 10440, аккумуляторов от мобильников и т.д.). Даже теоретически нельзя вернуть емкость литиевого аккумулятора.

Снижение емкости — абсолютно нормальный процесс. Это происходит во время каждого цикла заряда/разряда, независимо от того, насколько правильно эксплуатируется аккумулятор. Однако, если в процессе эксплуатации часто допускаются глубокие разряды или, наоборот, длительные перезаряды (более 500%), то скорость потери емкости может существенно возрасти.

Последние исследования показали, что литиевые аккумуляторы теряют свою емкость даже если вообще не эксплуатируются. Например, во время обычного хранения на складах. По данным исследований, аккумулятор теряет примерно 4-5% емкости в год.

Вторая ситуация: не хочет заряжаться

Теперь рассмотрим второй случай — аккумулятор не заряжается.

Обычно эта ситуация возникает, когда какое-либо устройство (телефон, планшет, мп3-плейер) долго лежали без дела с разряженным аккумулятором. Или если литиевые аккумулятор подвергся глубокому охлаждению.

В принципе проблем с зарядкой таких аккумуляторов быть не должно. Внутри каждого аккумулятора — между самой банкой аккумулятора и теми клеммами, которые мы видим — находится модуль защиты, который отключает банку от клемм при снижении напряжения ниже определенного порога. Внешне это проявляется как полное отсутствие напряжение на выходе аккумулятора (ноль вольт).

На самом деле, как правило, на самой банке в этот момент напряжение составляет около 2.4-2.8 Вольта.

Все современные модули защиты устроены таким образом, что даже в случае блокировки аккумулятора от дальнейшего разряда, его все-таки можно зарядить. Это происходит благодаря паразитному диоду, встроенному в ключ на полевом транзисторе. Вот типовая схема модуля защиты аккумулятора 18650:

Так как при глубоком разряде закрывается только транзистор FET1, а второй MOSFET при этом остается открытым (пропускает ток в обоих направлениях), то зарядный ток спокойно протекает от плюсовой клеммы батареи через FET2, паразитный диод внутри FET1 к минусовой клемме.

В случае блокировки аккумулятора по перегрузке (КЗ в нагрузке), модуль защиты также запирает транзистор FET1. Нет никакой разницы от чего сработала защита — от переразряда или от короткого замыкания. Результат один — открытый транзистор FET2 и закрытый полевик FET1.

Таким образом, при глубоком разряде плата защиты литий-ионного аккумулятора ни в коей мере не препятствует заряду аккумулятора.

Проблема лишь в том, что некоторые зарядные устройства считают себя слишком умными и когда видят, что на аккумуляторе слишком низкое напряжение (а в нашем случае оно вообще будет равно нулю), они считают, что произошла какая-то недопустимая ситуация и напрочь отказываются выдавать зарядный ток.

Это сделано исключительно в целях безопасности. Дело в том, что при внутреннем коротком замыкании аккумулятора, заряжать его становится опасно — он может сильно перегреться и вспучиться (со всякими спецэффектами вроде вытекания электролита, выдавливания крышки планшета и т.п.). В случае же обрыва внутри аккумулятора, заряжать его становится совершенно бессмысленно. Так что логика работы таких умных зарядников вполне понятна и оправдана.

О том, как обхитрить зарядку и восстановить работоспособность литиевого аккумулятора после глубокого разряда читайте далее.

Как заставить заряжаться?

По сути, восстановление литий ионных аккумуляторов после глубокого разряда сводится к тому, чтобы вернуть его в штатный режим работы. Надо понимать, что потерю емкости это никоим образом не компенсирует (это невозможно в принципе).

Чтобы все-таки заставить слишком хитрое зарядное устройство заряжать наш сильно севший аккумулятор, необходимо сделать так, чтобы напряжение на нем превысило некий порог. Как правило, достаточно 3.1-3.2 Вольта, чтобы ЗУ посчитало ситуацию штатной и разрешило зарядку.

Поднять напряжение на аккумуляторе можно только с помощью сторонней (более глупой) зарядки. В народе это называется «толкнуть» аккумулятор. Для этого достаточно просто подключить к клеммам аккумулятора внешний блок питания, ограничив при этом максимальный ток.

Для наших целей подойдет любое зарядное устройство для сотового телефона. Чаще всего современные зарядники имеют выход в виде USB-гнезда и, соответственно, выдают 5В. Нам осталось только лишь подобрать резистор, ограничивающий ток заряда.

Сопротивление резистора рассчитывается по закону Ома. Возьмем худший сценарий — на внутренней банке литий-ионного аккумулятора напряжение составляет 2.0 Вольта (померить его, не разбирая аккумулятор, мы не сможем, поэтому просто предположим, что это так).

Тогда разница между напряжением источника питания и напряжением на аккумуляторе будет составлять:

5В — 2В = 3В

Рассчитаем сопротивление токоограничивающего резистора, чтобы ток заряда не превышал 50 мА (этого вполне достаточно для первоначального заряда и в то же время вполне безопасно):

R = 3В / 0.050А = 60 Ом

Теперь узнаем, какова мощность будет рассеиваться на этом резисторе, в случае внутреннего короткого замыкания аккумулятора (тогда на резисторе будет падать все напряжение блока питания):

P = (5В)2 / 60 Ом = 0.42 Вт

Таким образом, чтобы восстановить аккумулятор 18650 после глубокого разряда, берем любой блок питания на 5В, ближайший подходящий резистор — 62 Ом (0.5Вт) и подключаем все это к аккумулятору следующим образом:

Подойдет источник питания и на другое напряжение, достаточно будет пересчитать сопротивление и мощность ограничительного резистора. И нужно помнить, что в схемах защиты li-ion, как правило, используются полевые транзисторы с небольшим напряжением сток-исток, поэтому брать блок питания с большим выходным напряжением нежелательно.

Надежный контакт при подключении проводов к клеммам аккумулятора 18650 помогут обеспечить небольшие неодимовые магнитики.

Если заряд не идет (резистор не греется, а на аккумуляторе полное напряжение блока питания), то либо схема защиты ушла в совсем глубокую защиту, либо она просто вышла из строя, либо имеет место внутренний обрыв.

Тогда можно попробовать снять наружную полимерную оболочку аккумулятора и подключить нашу импровизированную зарядку напрямую к банке. Плюс к плюсу, минус к минусу. Если и в этом случае заряд не пошел, то аккумулятору кранты. Зато если пошел, то нужно дождаться пока напряжение поднимется до 3+ Вольт и дальше можно заряжать уже как обычно (штатной зарядкой).

Конечно, с помощью данной приспособы можно зарядить аккумулятор полностью, но тогда ждать придется очень долго (все-таки ток заряда очень маленький). К тому же в этом случае придется очень плотно контролировать напряжение на банке, чтобы не прозевать момент когда там станет 4.2V. А, если кто не знает, напряжение ближе к концу заряда начнет подниматься очень быстро!

Теперь другая ситуация — резистор, наоборот, ощутимо нагревается, но на аккумуляторе нулевое напряжение, значит где-то внутри имеется короткое замыкание. Потрошим аккумулятор, отпаиваем модуль защиты и пытаемся зарядить саму банку. Если дело пошло, значит плата защиты неисправна и подлежит замене. Впрочем, можно использовать аккумулятор из без нее.

electro-shema.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
