Самодельный циклонный фильтр для мастерской: фото и видео



Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

• Бытовой пылесос
• Циклонный фильтр
• Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

1. электродрель,
2. шуруповёрт,
3. электролобзик,
4. циркуль,
5. нож,
6. струбцины,
7. отвёртка крестообразная,
8. карандаш,
9. корончатое сверло по дереву (50-60мм),
10. набор сверл.



Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

1. Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
2. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
3. Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
4. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
5. Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
6. Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
7. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
8. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л	Диаметр крышки, мм	Высота, мм
1,0	125	115
1,2	132	132
2,2	160	150
2,3	175	133
2,6	200	124
3,0	200	139
3,4	200	155
3,8	200	177
3,8	200	177
5,0	225	195
11	292	223
18	326	275
21	326	332
26	380	325
33	380	389

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа,  она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

Вконтакте

Facebook

Twitter

Мой мир

verstakdoma.ru

Циклонный фильтр для пылесоса своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Многим из Вас приходилось убирать строительный мусор после ремонта, либо работ в мастерской. Даже при наличии мощного строительного пылесоса, существует проблема забивающихся фильтров. При многократном использовании они достаточно быстро выходят из строя, стоят недешево. Кроме того сам бак пылесоса заполняется всего на ¼. Его приходится постоянно опустошать, а фильтры очищать от мелкодисперсной пыли.

А если применять для этого обычный бытовой пылесос — то он очень быстро захочет познакомить Вас с его сервисным центром.
В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как изготовить фильтр циклонного типа, который задержит в себе практически всю пыль, при этом не снижая эффективность работы пылесоса.

Эта самоделка крайне проста в изготовлении, а все материалы доступны в строительном магазине. Изготовив себе такую, Вы сэкономите время на опустошении бака пылесоса, и очень сильно продлите жизнь его штатным фильтрам.

Материалы.
— Канализационные трубы, заглушки, уголки
— Листовая фанера
— Стальные хомуты
— Малярная и изоляционная лента
— Саморезы по дереву
— Наждачная бумага.

Инструменты, использованные автором.
— Болгарка
— Отрезной и зачистной диски
— Шуруповерт, дрель
— Коронки
— Электрический лобзик
— Фен строительный
— Линейка, угольник, маркер, карандаш.

Процесс изготовления.
Итак, в качестве основного бака мастер будет использовать оранжевую канализационную трубу диаметром 160 мм. Он отмечает отрезок длиной 500 мм, и наматывает вокруг трубы малярный скотч. Таким нехитрым способом можно точно отметить нужный разрез.

Труба отрезается по разметке, затем с края среза снимается фаска зачистным диском.


На листовой фанере автор отмечает центры для двух стоек. Их функцию будут выполнять тонкие трубы. Высверливает в фанере отверстия для них коронкой.

На первой заготовке размечает небольшое закругление, выпиливает его, и зачищает край наждачной бумагой.

Таким же способом изготавливается и нижняя планка.


Теперь к ним прикручиваются стальные хомуты.

При помощи угольника и линейки мастер находит центр на заглушке, и высверливает его коронкой чуть меньшего диаметра, чем труба.


Разогревает область вокруг отверстия, и запрессовывает в него трубу.

Таким же способом изготавливается и входное отверстие фильтра, оно должно быть максимально смещено к краю заглушки.

Далее автор приступает к сборке отвода от фильтра к пылесосу. На последний уголок наматывает небольшой слой изоленты так, чтобы он плотно входил во входное отверстие пылесоса.

Из короткого соединителя вытаскивает одну резинку. Оставляет вторую, и вставляет в соединитель верхнюю заглушку с отверстиями.

Вторая заготовка будет нижней частью фильтра. На ней отверстие просто закрывается заглушкой.


На двух трубах, которые будут служить стойками, отмечает в нижней части 130 мм, и наматывает в этом месте слой изоленты.

Итак, все элементы конструкции уже готовы, можно приступать к сборке. Это тоже очень просто.


Стоевые трубы вставляются в штатную планку на пылесосе, и устанавливается нижняя планка.

Верхняя планка надевается на трубы, и прикручивается к крышке пылесоса короткими саморезами. Не переживайте, у этой модели пылесоса в крышке нет электроники, это просто пластиковая накладка с ручкой для переноски.


Уголок подсоединяется ко входному отверстию пылесоса, и подключается трубами к баку. Центральная трубка должна зайти вглубь на 150-200 мм. С этим можно и нужно экспериментировать.


На шланг надевается 45-градусный уголок. Его край нужно направить по касательной к стенке бака. Таким образом воздух с мусором и пылью будет закручиваться внутри бака, и осаждать пыль на его дне.

Осталось вставить нижнюю часть бака, и зафиксировать ее хомутом.

Вот с такой кучей опилок и тяжелой цементной пыли с обрезками досок пылесос справился за несколько секунд.


Теперь о причине применения именно такой трубы, а не стандартной серой ПВХ. Оранжевая труба имеет намного более высокую прочность, и не сжимается даже при полном перекрытии шланга. Некоторые самодельщики даже изготавливали из нее вакуумную камеру.


А что же пыль? Да вот она вся! Теперь нужно будет только вытряхивать мусор из нижней части бака.
В плане улучшения конструкции стоит заменить нижний хомут на такой же, но с защелкой. Тогда не придется каждый раз откручивать прижимной винт, ослабляя хомут. Также стоит жестко зафиксировать подающий уголок, чтобы он не изменил положение относительно стенки. Он должен быть направлен строго вдоль нее. Причем, не стоит направлять поток воздуха под углом вниз искусственно. Лучший эффект будет, если его направить строго перпендикулярно оси фильтра.


Благодарю автора за очень простую и полезную идею конструкции циклонного фильтра для пылесоса!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

изготовление циклонного фильтра в домашних условиях

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

• Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
• Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
• Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
• Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
• Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

• В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
• Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
• Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра).

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

• Текстолит (размер подбирается индивидуально под каждый пылесос).
• Любой текстильный плотный мешок (многие используют мешки из-под обуви).
• Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

pochini.guru

Как сделать циклон для пылесоса своими руками?

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Принцип работы циклона

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;
5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

• строительный нож;
• маркер или карандаш;
• циркуль;
• электролобзик;
• шуруповёрт;
• пила-ножовка;
• шило;
• клеевой пистолет.

Материалы

• два пластиковых 10 литровых ведра;
• водопроводная ПВХ труба и уголок ø 32 мм;
• автомобильный воздушный фильтр;
• клеевой стержень;
• строительная фанера;
• кровельное железо;
• саморезы;
• шланги от пылесоса;
• столярный клей;
• герметик.

Пошаговая инструкция сборки циклона

1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
4. Пространство между патрубком и фанерой заполняют герметиком.
5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
8. Конструкцию прислоняют к ведру.
9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
10. Ножом вырезают проём.
11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
15. Жестяной круг разрезают наполовину от центра к краю.
16. Внешние края разреза разводят на угол 300.
17. Фигурную вставку устанавливают в ведре враспор.
18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
19. У верхнего ведра срезают днище.
20. Камеру циклона плотно вставляют в накопитель.
21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
23. Место соединения обрабатывают клеевым пистолетом.
24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

1. У 5 литрового ведра срезают ножом верхний бортик.
2. Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
3. Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
4. Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
5. Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
6. Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
7. Середину крышки вырезают ножом.
8. Дрелью просверливают отверстия вверху малой ёмкости.
9. Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
10. На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
11. Круг от крышки крепят саморезами к фиксирующему кольцу.
12. В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
13. Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
14. Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
15. В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
16. Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
17. В проём вклеивают термоклеем угловой ПВХ патрубок.
18. Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
19. В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
20. Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Инструменты

• угловая машинка;
• дрель;
• клеевой пистолет;
• клепальник;
• электролобзик;
• строительный нож.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

1. Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
2. Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
3. Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
4. В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
5. Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
6. Все соединения обрабатывают термоклеевым пистолетом.
7. Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

remboo.ru

Циклонный фильтр. Делаем пылесос для мастерской

Как и у всех гаражных и балконных кулибиных, у меня скапливается куча опилок и мусора, которые рождаются в результате творческого процесса. Справлялся с ними по старинке, веничком подметал, и в мешок складывал. До этого дня.

Старый пылесос «Ракета» надумал помирать, но я ему не дал этого сделать. Подшипники были поменяны, мамане был куплен новый пылесос, и старичок оказался полностью в моем распоряжении. Про циклонные фильтры я знал давно, и начал копать в этом направлении, Планировал сначала сделать циклон из дорожного конуса, но наткнулся на готовый, и сразу купил. Пока ехал циклон, я приобрел на рынке пару шлангов для моего старого пылесоса, был удивлен, что их кто-то еще делает. Шланги ущербные, ну да ладно, других то нет.

И вот приехал циклонный фильтр. Несмотря на плохую упаковку, фильтр выстоял в бою с почтой России, он очень крепкий на самом деле.

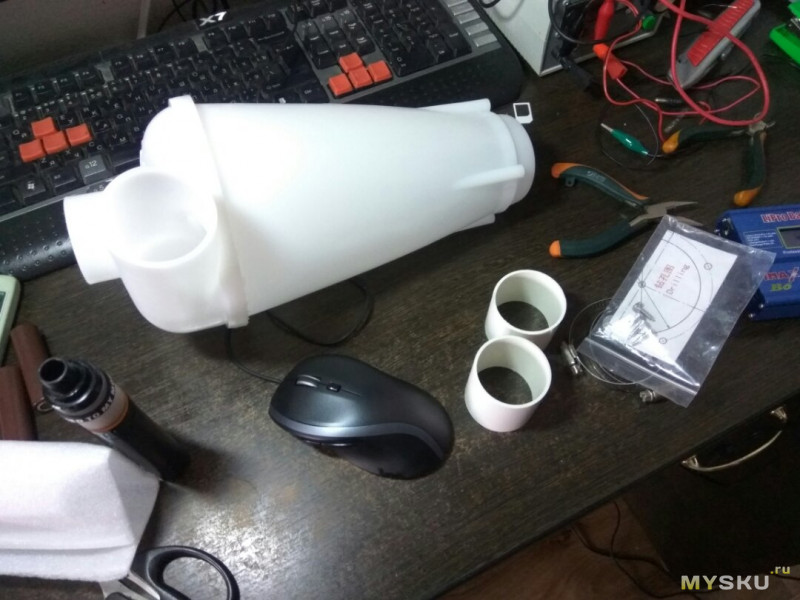

Вот он, лежит на моем столе.

В комплекте, помимо фильтра, есть два хомута, два обрезка трубы, которые плотнячком входят в отверстия фильтра, а так же пакетик с крепежом и наклейкой с метками для сверловки (очень удобно придумали, никаких проблем со сверлением не возникло).
Процесс сборки прост. Нужно найти пару шлангов, рабочий, который будет собирать мусор, и промежуточный, который соединяет пылесос с циклонным фильтром, а так же ведро с герметично закрывающейся крышкой.
Крепим циклон к крышке ведра, присоединяем шланги, закрываем ведро, включаем пылесос и сосем. Весь мусор и пыль. Благодаря завихрениям воздуха внутри фильтра относительно тяжелый мусор оттесняется к стенкам, и сваливается в ведро, а чистый воздух остается в середине, и засасывается пылесосом.

Я выяснил, что в патрубки фильтра внатяг входят пластиковые канализационные трубы 50мм. Это очень сильно облегчило сборку агрегата. Я двинул в строительный магазин, купил там пару канализационных отводов 50ммх45° и 50ммх87° и две переходные манжеты 40х50 для подсоединения шланга к отводам. Ну и герметика, куда ж без него.

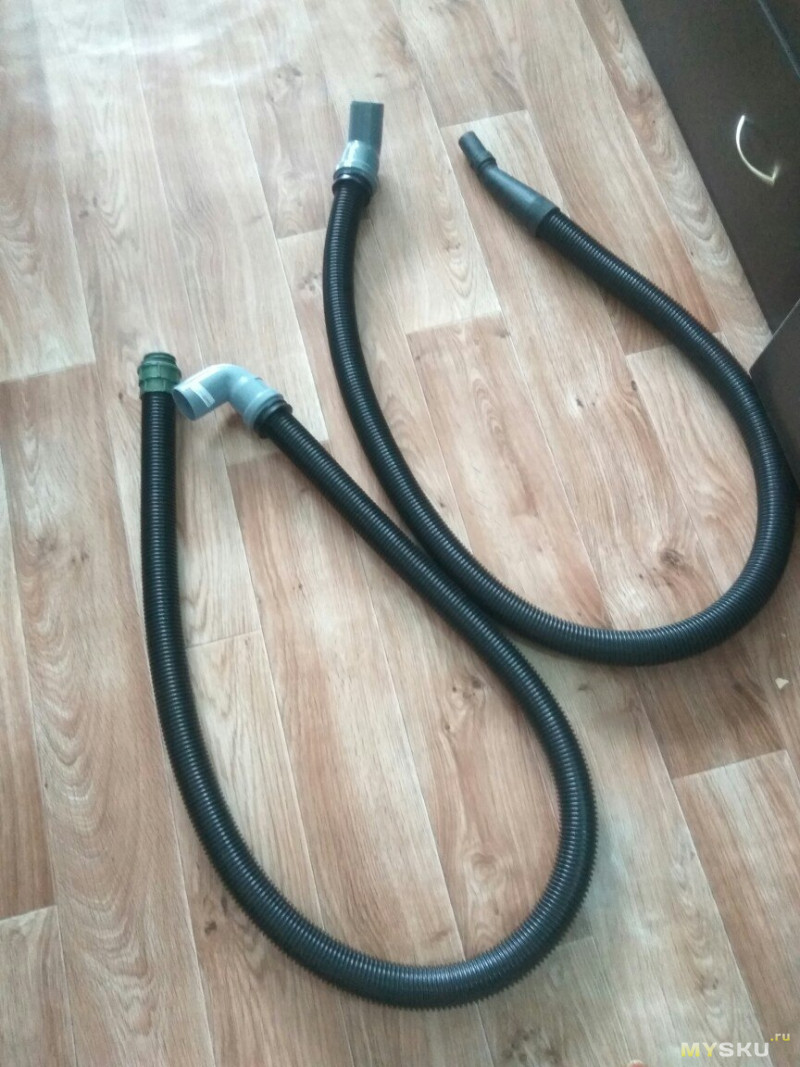

Вот два готовых шланга, один рабочий (справа), на который ставятся насадки, а второй будет ставиться между фильтром и пылесосом.

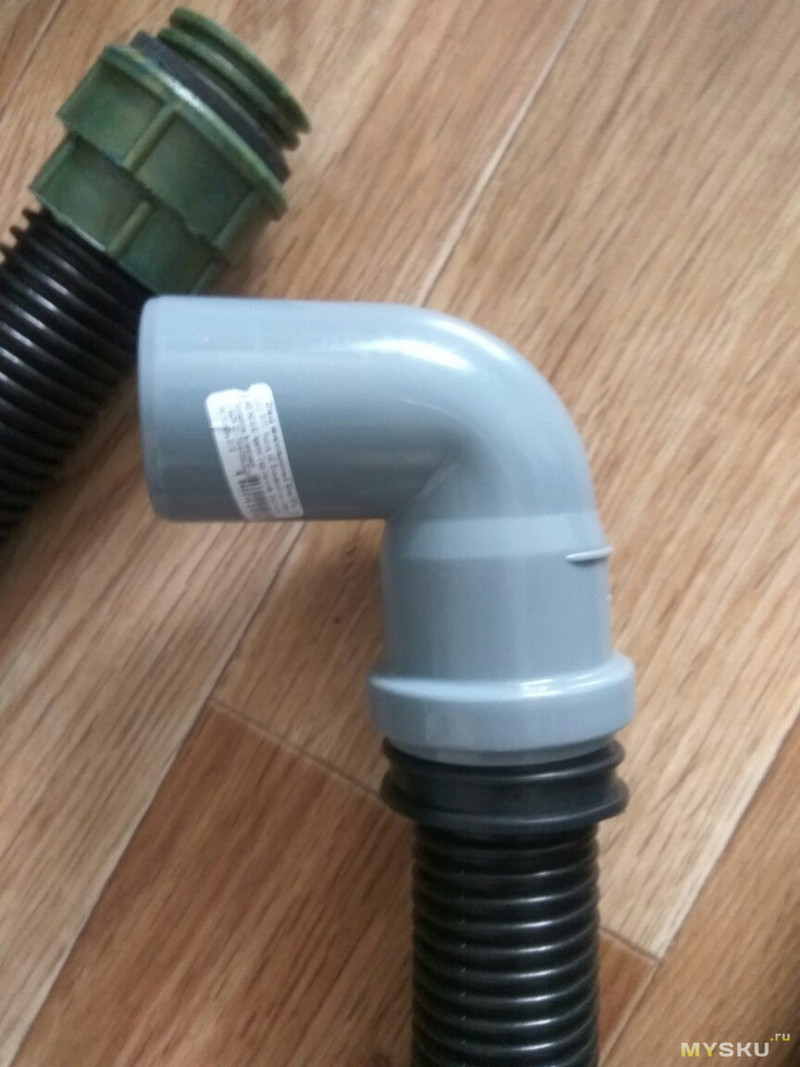

Соединения покрупнее. На шланг надел промазанную герметиком переходную манжету, затем затолкал ее в отвод.

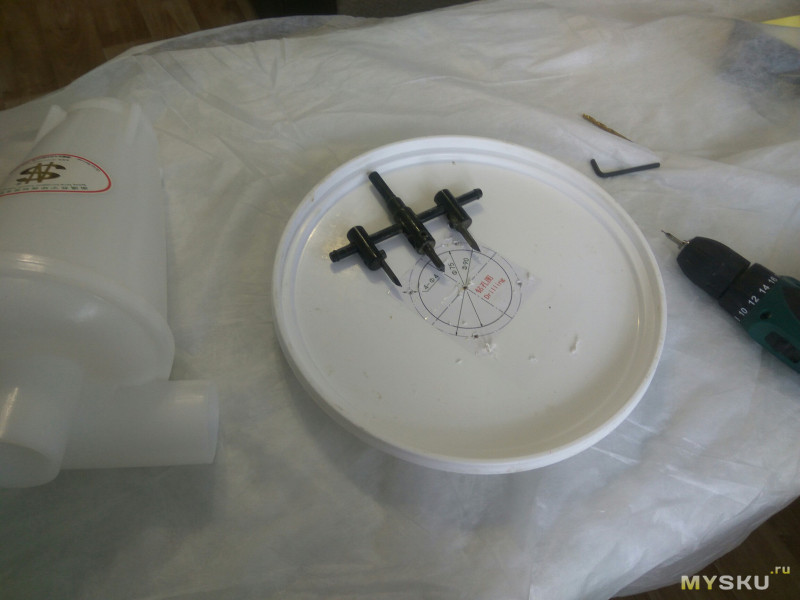

Пока сох герметик, занялся креплением циклона к ведру. Благодаря наклейке все прошло гладко

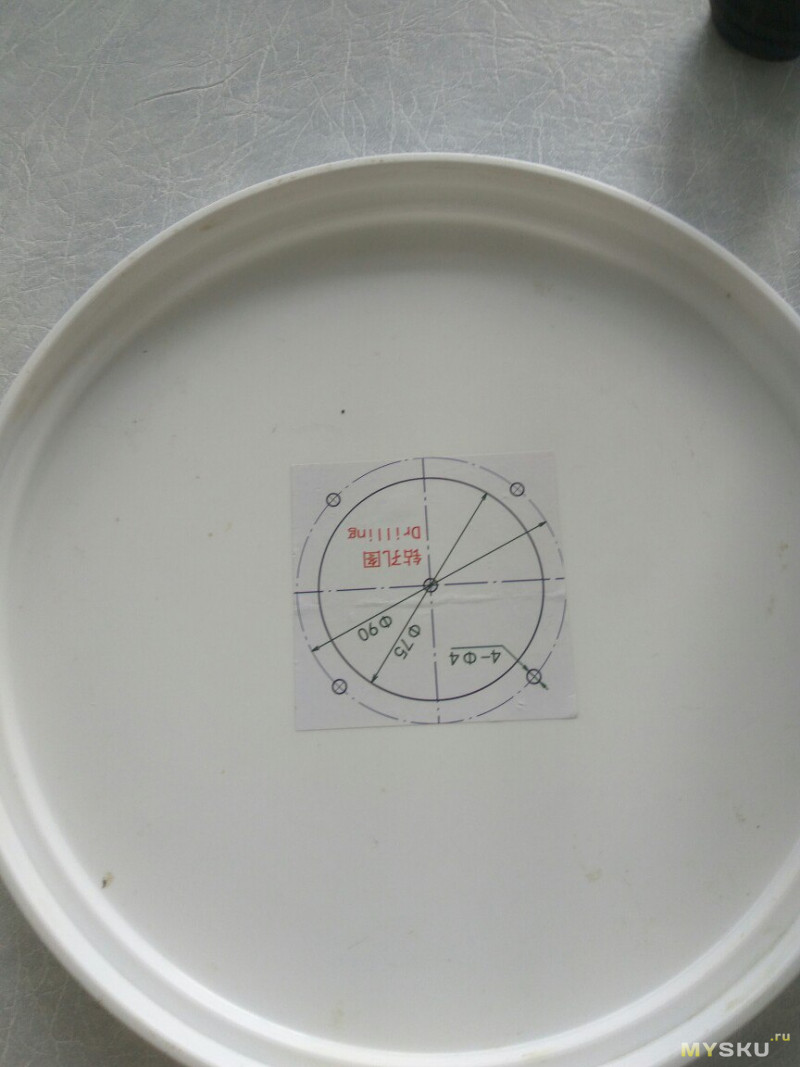

Поместил наклейку по центру крышки ведра

Наметил центровочным сверлом все отверстия. Главное посадочное отверстие решил делать «балеринкой», так же можно его вырезать лобзиком по контуру.

Готово!

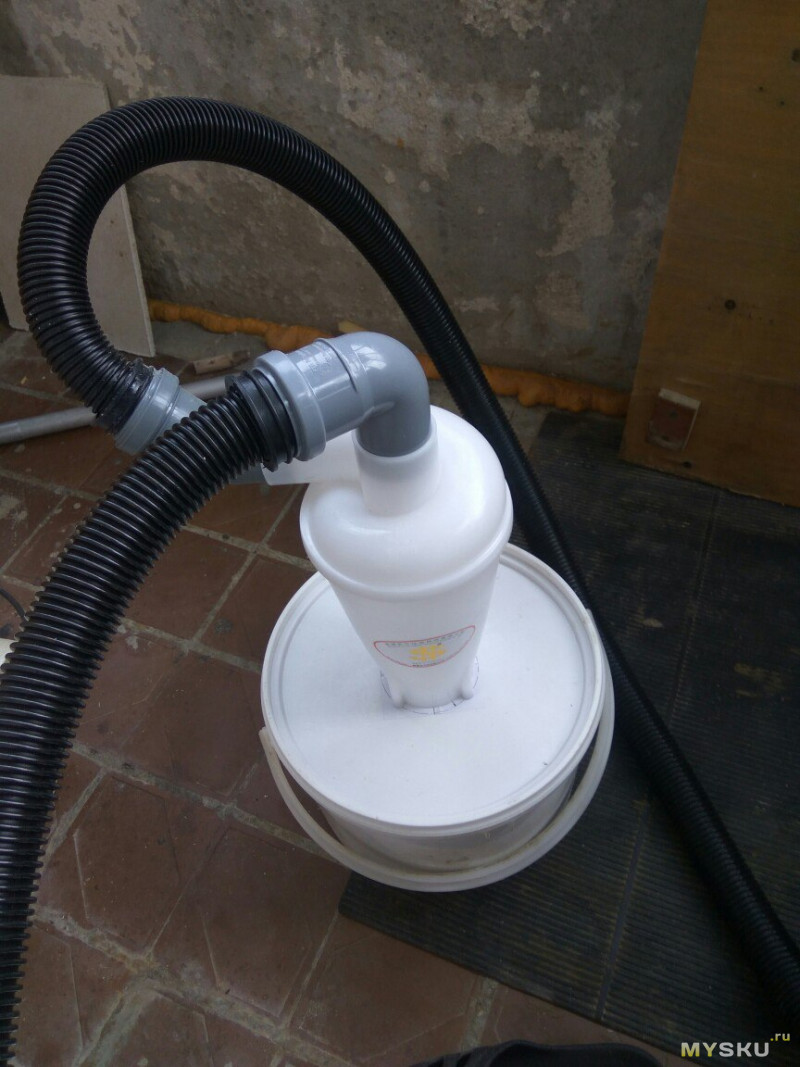

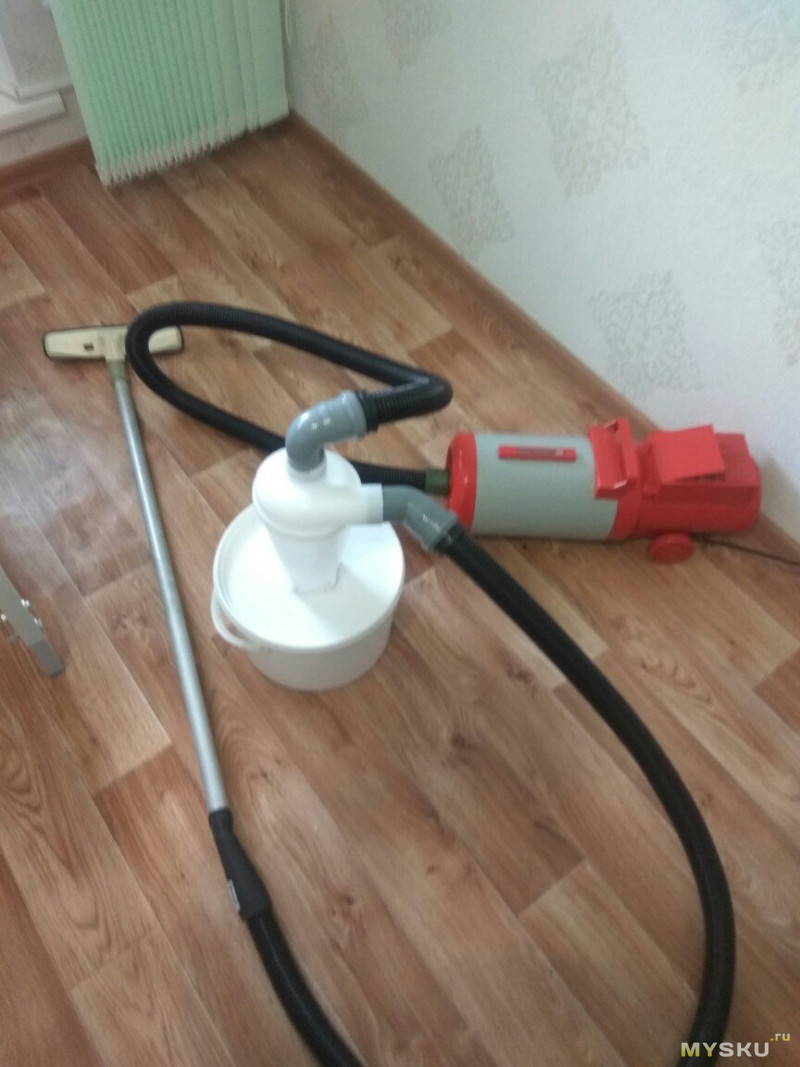

Собрал все вместе

Прошелся по своему балкону, потом открыл ведро, и вытащил мешок из пылесоса.

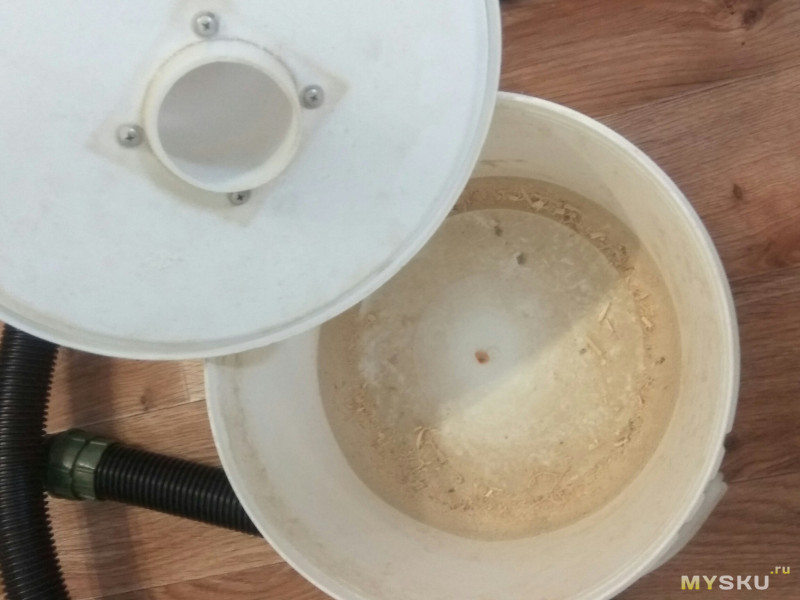

Мешок чист, в ведре весь собранный мусор, я доволен. Опасался, что хилый пылесос не сможет обеспечить нужную мощность всасывания, но опасения не подтвердились, сосет не хуже, чем без циклонного фильтра.

Покупкой полностью доволен. Возможно, немного дороговато, но оно того стоит, я считаю. Далее в планах провести сосущую магистраль по балкону, чтобы подключать шланг в удобных местах, чтобы длины шланга хватало на всю площадь, а так же укрепить место соединения циклона и крышки ведра шпильками, чтобы не шаталось.

mysku.ru

Фильтр циклон своими руками

Установки типа «циклон» применяются в промышленности для очистки газов и жидкостей. Принцип работы фильтра основан на физических законах инерции и гравитации. Через верхнюю часть фильтра из аппарат отсасывается воздух (вода). В фильтре создается вихревой поток. Вследствие этого загрязненный продукт поступает в фильтр через патрубок находящийся сбоку верхней части. Так как частицы мусора тяжелее, то они оседают в нижней части фильтр, а очищенный продукт выводиться через верхнюю часть. Именно такой фильтр, сделанный для мастерской, рассмотрим сегодня вместе с автором самоделки.

Инструменты и материалы:
Емкость для мусора на 76 л;
Фанера;
Поликарбонат;
Пластиковая труба;
Муфта;
Крепеж;
Малярный скотч:
Ручной фрезер;
Электрический лобзик;
Дрель;
Клеевой пистолет;
Ленточнопильный станок;
Шлифовальная машинка.

Так как диаметр верхней части емкости у автора равен 46 см, то для крышки он вырезает из фанеры круг диаметром 50 см. В одной из сторон крышки выбирает паз 2 см. Глубина паза 1.2 см.

Затем из крышки, с помощью ленточнопильного станка, вырезает круг диаметром 40 см.


Место прореза склеивает, шлифует.

В круге диаметром 40 см, который остался от вырезания нижней крышке, вырезает середину по диаметру пластиковой трубы. Эта заготовка будет установлена в верхней части устройства.

Для боковой стенки автор использовал прозрачный поликарбонат. Это позволит контролировать работу фильтр и заполняемость мусорного бака. Свернув из поликарбоната цилиндр, вставил его во внутреннее отверстие нижней крышки. Наметил и обрезал по стыку. Получил цилиндр с диаметром 40 см и высотой 15 см.


Вставив цилиндр поликарбоната во внутреннее кольцо нижней крышки, сверлит отверстия с шагом 10 см. Фиксирует цилиндр саморезами. Что бы ни раздавить поликарбонат нижняя часть саморезов должна быть плоской.

В другую часть цилиндра вставляет верхнюю крышку. Фиксирует скотчем. Просверлив отверстия, крепит поликарбонат саморезами.
[medium]ht%20tp://usamodelkina.ru/uploads/posts/2016-07/1468734705_13.jpg[/medium]

Для входного и выходного отверстия автор использовал пластиковую трубу диаметром 7.6 см, а также две муфты для нее.
Сначала изготавливает входное отверстие. Отрезает от трубы кусок 23 см. Разрезает пополам муфту. Из фанеры вырезает прямоугольник со сторонами 12.5 и 15 см. Посередине вырезает отверстие 8.9 см (наружный диаметр муфты). Вставив в отверстие трубу, с двух сторон фиксирует ее муфтой. Герметизирует шов термоклеем.

К боковой стенке прямоугольника (12.5 см) прикручивает Вырезанный кусок размером 12.5 на 20 см.


Затем автор обрезает трубу и фанеру таким образом, что бы кривизна обреза совпадала с кривизной цилиндра.
1

Приложив конструкцию к месту установки, делает измерения для изготовления вертикальной подпорки. Вырезав ее, крепит к корпусу. Крепит там, где идет шов цилиндра, таким образом, закрывает его.

Отмечает на поликарбонате место выреза входного отверстия. Вырезает его с помощью бормашины.


Устанавливает входную трубу в отверстие, закрепляет ее. Шов уплотняет термоклеем.

Дальше делает выходной патрубок. Отрезает кусок трубы 15 см. Вставляет её в отверстие в верхней крышке. С двух сторон устанавливает муфту. Обрабатывает термоклеем.


Нижний экран автор изготовил из МДФ. Размер экрана 46 см в диаметре, толщина 3 мм. На расстоянии 5 см от края рисует круг. Отмеряет угол 120 градусов. Обрезает полосу между сторонами угла. Прикручивает экран к нижней крышке таким образом, что бы вырез начинался сразу за входной трубой.


По утверждению автора такой фильтр способен работать как с бытовыми пылесосами, так и с теми которые установлены непосредственно в станки. Так как мусор остается в фильтре то, совместное использование фильтра и пылесоса продлевает последнему срок эксплуатации.
Подробнее процесс изготовления фильтра можно посмотреть на видео.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Фильтр «Циклон» из пластмассовых ведер своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете как можно сделать фильтр «циклон» из старых и ненужных пластмассовых ведер своими руками. Данный вид фильтров очень полюбился столярами и мебельщиками, потому как очень прост в изготовлении, и неприхотлив в эксплуатации.
Каждый мастеровой человек занимающийся или увлекающийся столярным делом, просто обязан иметь в своей мастерской подобный фильтр.

Вот и наш автор занимающийся столярным делом, дабы не зарастать опилками и стружкой у себя в мастерской, решил содержать свое рабочее место в чистоте, для чего сделал циклон из старого пластмассового бочка и ведра, а так же пылесоса который и приводит в действие данный фильтр.

И так, давайте более внимательно рассмотрим, как мастер собирал циклонный фильтр и что конкретно для этого понадобилось?

Материалы
1. пластмассовый бочек 25-30 л
2. ЛДСП
3. термоклей
4. ПВХ труба
5. силиконовый уплотнитель
6. саморез
7. болт
8. гайка
9. гофрированный шланг
10. пылесос
11. скотч
12. изолента

Инструменты
1. фрезер
2. дрель
3. электролобзик
4. фестуловская рулетка
5. термопистолет
6. канцелярский нож
7. сверло-коронка 50 мм
8. карандаш
9. отвертка
10. плоскогубцы

Процесс создания циклонного фильтра своими руками.

И так, сначала следует все таки разобраться, как все таки работает этот чудо-аппарат? Сложного здесь особого нечего нет, берется 2 емкости, одна для циклона другая для сбора мусора и опилок (бункер) Внутри первой емкости расположен конус который не дает подниматься пыли наверх, а так же расположены 2 трубки на вход в боковой части емкости под углом в 45 градусов, то есть при всасывании пыль и опилки попадая в фильтр устремляются в завихрение вдоль стенки емкости, а по прямой трубе расположенной в верхней части крышки подается очищенный воздух. Чтоб стало более понятно автор предоставил образную схему работы фильтра, смотрим.

Далее весь аппарат в сборе. И простенький чертеж для пущей наглядности.
В общих чертах принцип работы циклонного фильтра думаю понятен, теперь следует перейти непосредственно к самому процессу изготовления аппарата.
Как было оговорено выше, мастер использовал 2е емкости -это пластмассовый бочек объемом 25-30 литров, он будет служить приемным бункером для опилок, а для циклона использовалось 10 л ведро, тоже из пластмассы. Вот собственно они.Далее автор приступил к изготовлению крышек для ведер, потому как родных не было, да и пластиковые крышки малонадежны. В качестве материала использовалось ЛДСП. При помощи фистуловской рулетки был замерен диаметр ведра и вычислен радиус, то есть диаметр делится на 2 и получается радиус, наносится окружность на доску.Выпиливается при помощи электролобзика, с напуском 2-3 мм прозапас.Полученную крышку затем необходимо обкромить на фрезерном станке, для чего автор сделал нехитрое приспособление из ламината.Обрабатывает края и создается паз.Паз необходим для того чтобы крышка подошла очень плотно и герметично, потому как фильтр не в коем случае не должен подсасывать воздух через какие либо щели.Все подошло идеально.Тем же самым способом вырезается и крышка для самого циклона.Автор на ведро ставит силиконовый уплотнитель.Крышка тоже очень хорошо подошла.После чего необходимо в крышке бункера пропилить большое отверстие, которое соединит 2е емкости в одно целое.На внутренней части крышки нужно проточить посадочный паз под установку ведра.Работу автор выполняет аккуратно и не торопясь.Вот что получается.Проверка, все подошло.Далее у ведра мастер выпиливает дно.А из выпиленного дна изготавливает конус, вырезал сектор и склеил клеем для ПВХ. Стянул струбцинами и оставил на просушку, но в итоге вышло так что клей нечего не склеил и пришлось переделывать.Посадочный паз на крышке бункера заполняется термоклеем, но работать надо пошустрей, мастер немного промедлил и ведро встало немного криво, потому как клей уже стал застывать.Ведро установлено.Излишки клея срезаются при помощи канцелярского ножа.Силиконовый уплотнитель тоже желательно посадить на термоклей, дабы в процессе он не слетал.В центре крышки сверлится отверстие коронкой при помощи дрели.В полученное отверстие диаметром 50 мм вставляется обрезок ПВХ трубы длинной 12 см, посадочное место так же желательно обработать клеем либо герметиком.Установлено и герметично.В нижней части трубка выступает на 5 см.Далее в боковой части корпуса фильтра сверлится отверстие той же самой коронкой.Вставляется угловой патрубок на 45 градусов.Крепится к стенке ведра при помощи болта и гайки.Место соединения обрабатывает термоклеем (можно силиконовым герметиком).И теперь конус, как было сказано первый этап его создания прошел неудачно и автор сделал крепление при помощи болтов и гаек.Установил и закрепил в полости ведра острием конуса вверх.Поставил крышку на корпус циклона.И вот циклонный блок в сборе.Крышка ставится очень плотно, но все же автор дополнительно закрепил на несколько саморезов (на всякий случай)))После чего вся конструкция собирается воедино.Затем подключается пылесос через переходники и гофрированные шланги, соединения мастер дополнительно обматывает скотчем и изолентой, дабы была полная герметизация и фильтр работал без нареканий.

Как видите циклонный фильтр довольно просто изготовить, главное было б желание))) Очень полезный аппарат для мастерской профессионала и любителя столярного дела.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru
