Как составить чертежи распашных ворот для гаража?

Большинство владельцев автомобилей уделяют особое внимание не только уходу за своими «железными любимцами», но и обустройству гаража, в котором они хранятся.

Такие мужчины зачастую любят мастерить различные полезные вещицы для своего гаража.

Металлические гаражные ворота

Не исключением в этом плане являются гаражные ворота. Существует множество различных видов этого изделия, однако, наиболее удобным и практичным с точки зрения самостоятельного изготовления является распашной тип ворот.

В домашних условиях самому смастерить такие врата не составит большого труда, их конструкция достаточно проста. Главное, следует понимать, что в этом процессе подготовительный этап играет определяющую роль.

На стадии подготовки к началу работы нужно будет тщательно продумать каждый рабочий этап, измерять все необходимые места и составить наиболее подробный чертеж будущих распашных гаражных ворот.

Проводим качественные замеры

Для начала с помощью измерительных приборов таких, как рулетка, строительный уровень и метр измеряйте гаражный входной проем. Если же у вас еще нет гаража, и вы проектируете его с самого начала, продумайте оптимальный размер не только для всей постройки, но и для будущих распашных ворот.

Важно учитывать, что все составляющие гаража имеют свои стандарты, по которым он строится. Исходя из этого, входной проем должен соответствовать некоторым требованиям, наиболее распространенными на сегодня являются такие стандартные параметры:

  • Ширина проема должна быть достаточной для среднестатистического легкового автомобиля. По общепринятым стандартам промежуток между автомобилем и краем гаражного проема должен быть не меньше 30 см. Лучше всего при возможности сделать это расстояние немного больше, расширив входное пространство на случай приобретения более габаритной машины.
  • Высота входного отверстия должна быть не меньше двух метров.
  • Формирование величины проема гаража должно осуществляться с учетом нескольких сантиметров для рамы. В целом оптимальным размером для него считаются параметры: по ширине – от 2,5 до 5,5; по высоте – от 2,1 до 2,4 метра.

Учитывая эти цифры, вы сможете подготовить наиболее практичные размеры, которые дадут возможность в будущем не столкнуться с дополнительными проблемами. Замерив величину входного проема, подумайте над параметрами будущей конструкции.

Обычно такие врата ставятся на основе рамы, поэтому учитывайте, что каркас створок распашных гаражных ворот будет немного меньше по величине в отличие от рамы.

Для свободного и плавного хода воротных ставней зазор между их каркасной частью и рамой должен быть не меньше 10 мм, лучше, если в области верхнего и нижнего ребра промежуток будет составлять 20 мм.

Составляем схему ворот с ребрами жесткости

Осуществив замеры, можете приступать к подбору необходимого количества материалов нужной величины. Раму для проема гаража, которая будет монтироваться во входное пространство лучше сделать из стального уголка, в прямоугольном разрезе он должен быть не меньше 6 см, оптимальный размер – это 6×4 см.

А для формирования створок подготовьте железные крепкие профили толщиной не меньше 5 см в поперечном разрезе. Чтобы изготовить покрытие для распашных ворот по стандартам, советуется использовать листовой металл по толщине не меньше 3 мм.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок.

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов.

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

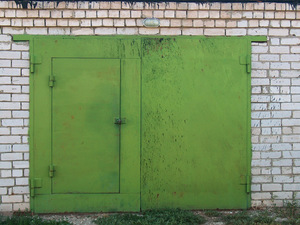

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу.

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

svoivorota.ru

Как сделать гаражные ворота распашные своими руками

Пример стандартных распашных ворот для гаража

Пример стандартных распашных ворот для гаража

Ворота для гаража распашного типа являются наиболее удобными, распространенными и проверенными уже многими поколениями автолюбителей. Они имеют максимально простую конструкцию, которая даёт возможность изготовить их самостоятельно.

В этой статье мы поговорим о том, как сделать гаражные распашные ворота своими руками, при условии, что у вас есть опыт проведения сварочных работ.

Инструменты и материалы

Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.

Для качественной и быстрой работы нам потребуются:

  • Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
  • Металлический уголок 65х5 для создания основной несущей рамы;
  • Листы металла 4-6 мм с оцинкованным покрытием;
  • Гаражные петли для монтажа створок на раму;
  • Болгарка с дисками по металлу для резки и шлифовки;
  • Лазерный или пузырьковый уровень;
  • Аппарат для электрической сварки;
  • Рулетка.

Важно. Все работы желательно проводить на максимально ровной поверхности. Также рекомендуется использовать средства индивидуальной защиты, такие как очки, перчатки, головной убор и рабочая одежда, которая будет закрывать тело от попадания окалин или металлической стружки.

Изготовление несущего каркаса

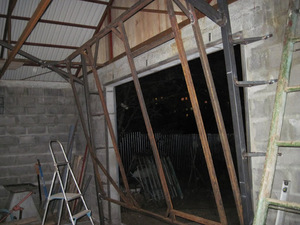

Пример установки каркаса в гаражном проёме

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

  • Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
  • Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм. Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

Установка и соединение профилей для ворот гаража

Установка и соединение профилей для ворот гаража

  • Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
  • Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
  • На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом. Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Установка петель

Каждая петля имеет нижнюю часть, на которой имеется палец, и верхнюю часть, в которую палец входит. Нижнюю часть петли приваривают к основному каркасу, а верхнюю часть приваривают к створкам при помощи специальной металлической пластины, как показано на рисунке ниже.

Приварка петли при помощи металлической пластины

Приварка петли при помощи металлической пластины

Такое расположение петель позволит снять ворота в открытом состоянии, если в этом будет необходимость.

К сведению. Для того, чтобы максимально упростить задачу, можно приобрести гаражные петли с уже приваренными пластинами, которые гораздо быстрее и легче устанавливать. И хотя цена таких петель значительно больше обычных, но экономия времени и нервов того стоит, особенно, если у вас нет достаточного опыта в сварочном деле.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца. При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Установка несущего каркаса в проём

Установка несущего каркаса в проём

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

На завершающем этапе производится установка ставней и монтаж петель для навесного замка. Для наглядности и закрепления материала рекомендуем просмотреть приложенное видео.

1pogarazham.ru

Ворота гаражные распашные металлические своими руками, чертежи, видео

гаражные распашные воротаВорота гаражные распашные будут наилучшим выбором для владельца гаража, который ценит высокую надежность за низкую цену. Именно такая конструкция позволит автолюбителю быть спокойным за оставленного в гараже железного коня и максимально сэкономить при этом. И что еще немаловажно – такие ворота легче всего смонтировать и установить самостоятельно.

Как выглядят распашные ворота

простая конструкция гаражных воротСамая простая конструкция распашных ворот для гаража состоит из:

  • рамы по размеру дверного проема;
  • двух створок;
  • петель;
  • фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.

Очень часто в одной из створок располагают калитку. Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.

Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.

Как сделать распашные ворота своими руками

чертеж распашных воротДля изготовления гаражных ворот своими руками вам понадобятся чертежи, содержащие всю необходимую информацию о расположении, размерах ворот, местах крепления петель и замков. Пригодится опыт работы со сварочным аппаратом и слесарные навыки.

Убедитесь, что перед гаражом хватает места для автомобиля при полностью открытых створках. Когда на бумаге все будет учтено, приготовьте следующие материалы:

  • профильную трубу сечением 60х40 мм для каркаса дверного проема;
  • уголок для изготовления каркаса створок;
  • стальные листы толщиной до 5 мм;
  • петли;
  • всю необходимую фурнитуру.

Также вам будут нужны инструменты:

  • строительный уровень;
  • сварочный аппарат;
  • болгарка;
  • рулетка.

Если ворота будут оснащены автоматикой, заранее подберите комплект оборудования и продумайте электрическую проводку до места монтажа.

Отдельно позаботьтесь о приобретении средств защиты – маски и костюма сварщика, защитных очков и респиратора, перчаток.

При работе с болгаркой и сварочным аппаратом существует большой риск повредить глаза, поэтому ни в коем случае не пренебрегайте всеми необходимыми средствами защиты.

Делаем металлический каркас дверного проема

сварка металлического каркаса гаражных воротТак как все необходимые чертежи у нас уже имеются, размеры для всех элементов гаражных ворот нужно брать из них и тщательно вымерять рулеткой перед резкой. Отрезав болгаркой четыре детали рамы, их раскладывают на ровной поверхности, не допуская перекосов. Раму сваривают по углам, постоянно контролируя уровнем горизонтальность всей конструкции и ее форму. Она должны быть строго прямоугольной. К стенам гаража готовую раму крепят анкерными болтами.

Свариваем каркас створок

сварка каркаса створок гаражных воротРамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

крепим дверное полотно на рамуНа готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Приваривание петель и навешивание створок ворот

крепление петельСтандартные петли для навесных ворот состоят из верхней и нижней части. Нижняя часть, на которой расположен палец, приваривается на каркас ворот, а верхняя на створки. Так как распашные гаражные ворота имеют большой вес, навешивать их нужно с помощниками. На этом этапе работ также нужна высокая точность. От правильно установленных петель зависит плавность хода створок и исправность всей конструкции.

Если створки в сборе очень тяжелые, навешивать их лучше в горизонтальном положении. В таком случае каркас проема после изготовления прикрепляют к стенам гаража в последнюю очередь.

Автоматические распашные ворота

распашные автоматические гаражные воротаИспользование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

  • увеличенный ресурс работы петель;
  • стабильную нагрузку на несущий каркас;
  • плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Покраска и утепление ворот

покраска гаражных воротПеред малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.

Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.

После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.

Самостоятельное изготовление гаражных распашных ворот — видео

glav-dacha.ru

Распашные гаражные ворота своими руками



Распашная модель ворот – это классический выбор для гаража, ее надежность и удобство использования проверены не одним поколением автолюбителей. Простая и понятная конструкция, доступность комплектующих, навыки работы со сварочным аппаратом позволят значительно сэкономить на изготовлении и выполнить распашные гаражные ворота своими руками.

Подготовка

Чертеж

Начинать работу по изготовлению гаражных ворот следует с необходимых замеров, с помощью которых выполняются чертежи. Измерение длины и высоты проема и составление чертежа даст возможность правильно рассчитать метраж профильной трубы и уголка для рамы, площадь металлических листов для створок.

Инструменты и материалы для работы

  • профильная труба для каркаса и ребер жесткости;
  • стальной уголок;
  • оцинкованные листы металла;
  • петли для створок;
  • болгарка;
  • строительный уровень;
  • измерительная рулетка;
  • сварочный аппарат;
  • утеплитель;
  • деревянные планки, фанера.

Изготовление каркаса ворот

Изготовление каркаса

Для изготовления каркасной рамы понадобится профильная труба размером 60×40 мм или металлический уголок 65×5 мм, эти материалы способны обеспечить достаточную прочность тяжелой конструкции, состоящей из двух частей – внешней и внутренней. Подготавливается ровная горизонтальная бетонная площадка, где можно разложить части рамы. В качестве основы подойдут бетонные блоки равной величины. Уголки или профиль укладываются по контуру будущих ворот и выравниваются, ориентируясь на показатели строительного уровня, в одной горизонтальной плоскости. Прямые углы проверяются сравнением длины диагоналей, которые должны быть идентичны, и специальным приспособлением. После проверки геометрии каркаса можно сваривать углы. Готовые швы шлифуются болгаркой, гладкая поверхность необходима для плотного примыкания створок. Для работы обязательно нужен напарник, чтобы придерживать тяжелые металлические уголки.

Створки ворот

Створки с ребрами жесткости

Потребуется 4 отрезка металлического уголка для вертикальных сторон каркаса, длина каждого на 10 мм меньше, чем размер рамы, и 4 отрезка для горизонтали, их размер равняется половине длины проема, из которой также вычитают 10 мм. Раскладываются заготовки для створок так же, как предыдущий каркас, выверяется геометрия отрезков и они свариваются. Если есть возможность, каркасы размещают в периметре готовой рамы, это позволяет контролировать углы между деталями. Необходимые зазоры для свободного движения створок оставляют при помощи вкладышей толщиной 5‒7 мм. Все части свариваются. Для придания прочности к каркасу приваривают дополнительный горизонтальный или диагональный отрезок.

Полотна створок вырезаются нужного размера из металлического листа. Для надежной защиты помещения он не должен быть тоньше 2‒3 мм. Одна из частей, обычно правая, выполняется на 20 мм больше, чтобы ворота запирались внахлест. Чтобы зафиксировать лист, его точечно приваривают по углам и середине. Основательную сварку начинают с нижней части конструкции. Предварительную сварку, выполненную в углах, срезают.

Крепление петель

Приваривание петель

Для массивной конструкции металлических распашных ворот необходимо использовать усиленные петли. Их нижнюю часть располагают на гаражной раме, а верхнюю приваривают к каркасу створки. Верх конструкции усиливают приваренной семимиллиметровой полосой металла, внутреннюю часть укрепляют арматурой. В качестве запоров закрепляют металлические штыри, для их фиксации в потолке и полу делают отверстия.

Установка

Монтаж гаражных ворот

Перед монтажом проводится последняя проверка конструкции, лежащей на горизонтальной поверхности. Если створки двигаются удовлетворительно, можно проводить монтаж распашных ворот. Две части рамы крепятся в проеме металлическими штырями длиной 20 см, их наружная часть срезается и обваривается. Две части каркаса соединяют сварными металлическими перемычками шириной до 4 см, расположенными не реже, чем через 60 см. После установки рамы навешивают створки и проверяют отсутствие помех при движении. Теперь наступило время позаботиться о замках, надежней использовать дублирующую систему из навесного и врезного механизма.

Покраска

Для придания самодельной конструкции презентабельного вида ее грунтуют и красят. Чтобы выполнить эту работу приобретают:

  • кисть, валик или краскопульт;
  • грунтовка;
  • наружная эмаль.

Очищенную поверхность всех частей ворот покрывают грунтом в 2‒3 слоя, это улучшит адгезию металла и краски. Использование алкидной эмали позволит уберечь металлическую поверхность от влаги и ржавчины, придаст двери декоративную привлекательность. Для покраски лучше воспользоваться валиком или краскопультом, отдельные детали прокрашивают малярной кистью. После высыхания первого слоя рекомендуется повторить процедуру, это увеличит защитные свойства покрытия. Качественная обработка надолго защитит ворота от воздействия коррозии.

Утепление

Чтобы температура в помещении была комфортной и в зимний период,  гаражные ворота необходимо утеплить. Для этого потребуется деревянная обрешетка и любой утеплитель: минеральная вата, пенополистирольные или пенополиуретановые плиты. Утеплитель укладывается плотно, без щелей. Обрешетка удерживает слой утепления и создает дополнительную воздушную теплоизоляцию. Ее закрывают облицовочными плитами или листами фанеры, пропитанной антисептиком.

Чтобы удобней было заходить в гараж, в одной створке вырезают металл и навешивают калитку. Помочь, при возникающих в процессе монтажа затруднениях, может просмотр видео, где поэтапно показана установка металлических распашных ворот.

Видео

В этом видео показано, как варить гаражные ворота:

В этом видео показано, как сделать гаражные распашные ворота с замковым люком:

Последняя редакция: 11.08.2015 Автор: Олег Посольский

kaksdelatgarazh.ru

как сделать правильно чертёж и виды конструкций

Ворота для гаража своими рукамиКаждый автовладелец должен иметь гараж. Те, кто проживает за городом, возводят подобные постройки самостоятельно. Стены здания могут быть выполнены из блоков или же кирпича. Однако самая важная деталь постройки – ворота. Именно они обеспечивают сохранность транспортного средства. Конструкции различных гаражных ворот имеют свои преимущества и недостатки. Какую систему установить, выбирает автовладелец.

Конечно, конструкция ворот зависит еще от свободного пространства и возможностей помещения. Для многих самое простое решение – это приобрести уже готовые ворота и установить их. Но при желании можно изготовить их самостоятельно. При этом конструкцию можно «подогнать», учитывая особенности постройки. Гаражные ворота, изготовленные своими руками – это гарантия высокого качества и надежности.

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

На что обратить внимание при выборе

Как выбрать гаражные воротаПри желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Чертежи гаражных ворот

Схема гаражных воротНачинать изготовление гаражных ворот своими руками нужно с составления чертежа. Изготовить проект можно самостоятельно. В этом нет ничего сложного. Для этого стоит нарисовать эскиз и указать все необходимые размеры.

Прежде всего стоит выбрать подходящий размер конструкции. Минимальная ширина гаражных ворот должна быть на 60 сантиметров больше ширины транспортного средства. Это нужно для того, чтобы с левой и с правой стороны от корпуса автомобиля оставалось не менее 30 сантиметров. Чем больше это расстояние, тем проще будет осуществлять въезд. Максимальная ширина не должна превышать пяти метров. Делать въезд шире нет смысла. Обычно гаражные ворота делают шириной от 2 с половиной до 3 метров. Также при выборе ширины конструкции стоит учесть, что от рамы до перпендикулярной стены должно оставаться расстояние в 80 сантиметров.

Высота конструкции зависит от размеров транспортного средства. Обычно этот показатель составляет 2–2,2 метра. Если же в гараже будет парковаться микроавтобус, то высоту гаражных ворот можно сделать два с половиной метра.

При составлении чертежа стоит рассчитать количество необходимых материалов. Рассмотрим классический вариант распашных ворот. Конструкция будет состоять из рамы, обрамляющей въезд в гараж, и двух створок с петлями. Раму следует изготавливать из стальных уголков не менее 65 миллиметров. Для изготовления каркаса конструкции можно использовать стальной профиль прямоугольной формы или же уголки. После этого готовый каркас нужно будет обшить листовым металлом, толщина которого составляет 2–3 миллиметра. А вот петли стоит устанавливать наружные усиленные. Количество необходимого материала следует рассчитывать исходя из готового чертежа конструкции.

Что нужно для изготовления распашных ворот

Итак, как сделать гаражные ворота своими руками. Прежде всего нужно подготовить все необходимые материалы и инструменты. Для изготовления конструкции требуется:

  1. Стальные уголки.
  2. Листовое железо.
  3. Профили стальные.
  4. Арматурные пруты.

Конструктивные особенности и размеры изделия можно спланировать. Делать это лучше на этапе проектирования всей постройки.

Как сделать раму

Изготовление гаражных ворот своими руками стоит начинать с рамы, обрамляющей въезд. Начинать ее изготовления стоит при возведении фронтальной стены. Устанавливать конструкцию следует при 50% готовке стен.

Чтобы сделать раму, нужны:

  1. Тип гаражных воротУголки 65 миллиметров из стали.
  2. Полосы стальные шириной 2–3 сантиметра и толщиной в 0,3–0,4 сантиметра.
  3. Арматурные пруты.
  4. Сварочный аппарат.
  5. Уровень.
  6. Угольник.
  7. Рулетка.
  8. Болгарка.

Состоит рама из наружной и внутренней части. Для начала стоит нарезать уголки. Должно получиться по 4 отрезка, длина которых равна высоте проема, и 4 отрезка, равных по длине ширине проему. Отрезать уголки нужно ровно. Можно отрезать с запасом в 10 сантиметров. Ту часть уголка, которая будет располагаться внутри конструкции, следует вырезать равной размеру проема. На тех частях, которые будут располагаться внутри и снаружи стены, можно оставить полоски по 5 сантиметров снизу и сверху. Также можно срезать их углом. В дальнейшем их будет удобно сваривать.

После этого отрезки уголков нужно разложить на ровную поверхность. Все углы необходимо тщательно измерить. Угол должен быть 90°. Это следует постоянно контролировать при помощи угольника. Уголки необходимо сварить между собой. В итоге должен получиться каркас. Соединение внахлест будет более прочным. Поэтому в процессе изготовления уголки следует наложить друг на друга, а затем наварить. После этого с наружной стороны стоит убрать все огрехи сварки.

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

  • Как самим изготовить воротаЧтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
  • Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
  • Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

vhod.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
