Самодельные фонарики своими руками — 110 фото как сделать светодиодный фонарь

Светодиодные источники света в наши дни настолько популярны, что мы даже не замечаем как гармонично они вписались в окружающие нас предметы, от простых детских игрушек и канцтоваров до бытовой техники. Но особую популярность и заслуженную славу обрели ультрафиолетовые и светодиодные фонарики.

LED-фонари не составит труда найти на прилавках магазинов, однако качество их сборки может сильно огорчить и, соответственно, такое осветительное приспособление прослужит вам недолго.

Именно поэтому мастера предпочитают простые и мощные фонарики делать своими руками. Этот вариант не навредит вашему кошельку, так как нет необходимости в дорогих деталях, а прибор будет преданно служить вам долгие годы.

В этой статье рассмотрены особенности светодиодных источников света, а так же описана подробная инструкция как пошагово сделать фонарик из подручных деталей с высокой производительностью.

Содержимое обзора:

Положительные качества led-светильников

Светодиод является очень эффективным и выгодным источником света, благодаря отличному освещению при небольшой энергозатратности.

В интернете можно найти довольно много схем и чертежей как сделать фонарик своими руками, в которых необходим всего один питающий элемент, а при особой надобности и его можно будет сменить подходящим аккумулятором.

Светодиоды стоят относительно дёш

Как сделать солнечный фонарик своими руками (часть 1) / Habr

Солнечные фонарики можно смело разделить на несколько групп, это «авторские», сделанные из каких — то достаточно уникальных вещей и остроумные по задумке, мини — прожекторы, предназначенные для освещения по направлению, или подсветки сверху цветочных клумб и рядовые солдаты дачного освещения — классические фонарики на столбике предназначенные для освещения дорожек. Как и из чего их можно сделать я расскажу в данной статье. Также будет рассмотрено несколько вариантов исполнения электроники для тенистых участков сада, где подзарядка фонарика от солнца затруднена и яркостью освещения придётся немного поступиться.

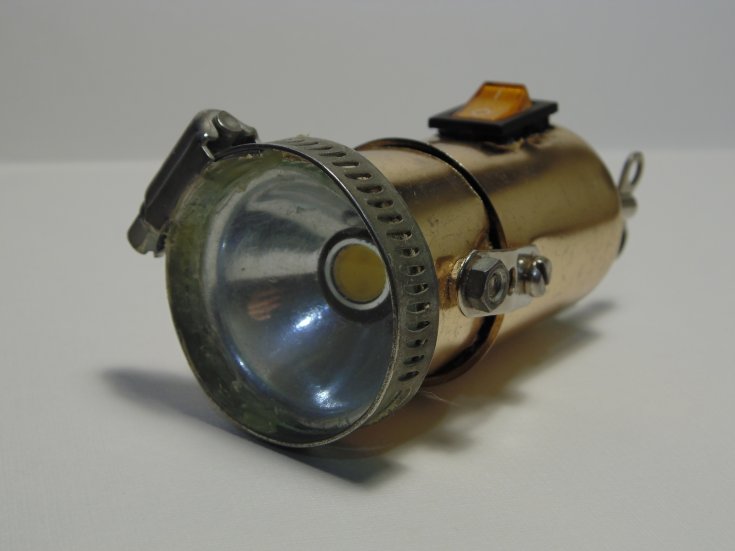

Основой практически любого самодельного фонарика является его плафон из пластика или стекла выполненный из замысловатого флакона, стакана или рюмки, плафона купленного в магазине, или оставшегося от старой люстры, он может быть детской игрушкой, или того что от неё осталось. Кстати, от источника плафона мои фонарики и получают свои имена, например – «Каприз», «Мельница», «Нескафе», «Лукошко», «Граппа» и т.д… Как показала практика, наиболее удачными плафонами для классических фонариков на столбике являются обычные недорогие рюмки. Они легко чистятся, со временем не мутнеют и не становятся хрупкими в отличии от плафонов китайских фонариков. А подобрав качестве плафонов рюмки с красивым рифлением, можно получить оригинальные световые рисунки и неповторимый внешний вид. Например, фонарик сделанный из рюмки «Каприз» имеет световой рисунок с расходящимися лучиками света:



А вот так выглядит фонарик с плафоном из простой прозрачной рюмки:

А вообще включив фантазию, в качестве плафонов можно также применить совершенно неожиданные стеклянные или пластиковые предметы. Это может быть закончившаяся мельница от приправы:

Или маленькая баночка из-под нескафе:

Баночка от детского питания:

Или даже круглая бутылка из-под водки:

А это исторические фотографии одного из самых первых фонариков сделанного из бутылки из-под крымской граппы и уже давно разбившегося:



Для того чтобы показать основные моменты сборки, я изготовил небольшую партию из четырёх фонариков:

В качестве «мальчиков для битья» на фотографии слева фонарик из Глобуса, справа из Леруа.
В качестве плафонов использовались недорогие рифлёные рюмки, купленные в Глобусе:

В донышке рюмки сверлим отверстие диаметром 6 — 8 миллиметров сверлом по керамограниту, например таким:

Удобнее всего сверлить на сверлильном станке, выставив обороты в пределах 800 – 1000 и опустив рюмку в неглубокую ёмкость с водой для лучшего охлаждения. Но на крайний случай сгодится обычный шуруповёрт, собственно им я практически все свои плафоны для фонариков и сверлил. При сверлении обязательно придерживайте стеклянную деталь рукой одетой в матерчатую защитную перчатку, чтобы не порезаться, если от излишнего усилия, или внутреннего напряжения стекло лопнет. Но в тоже время будьте внимательны, чтобы перчатку не намотало на сверло.

Основание для солнечной батареи вырезается из листового ПВХ пластика толщиной 5 – 6 мм при помощи электролобзика, или как в моём случае на ЧПУ:

Этот пластик широко применяется в рекламе и его обрезками можно разжиться в рекламных конторах.
При помощи паяльного фена в центр вплавляется мебельная гайка М4:

К солнечной батарее припаиваются провода. Для того чтобы исключить возможность короткого замыкания солнечной панели мебельной гайкой, дорожки сразу за точками пайки перерезаются:

Солнечные батареи применяются четырёх элементные, с рабочим напряжением 2 вольта. Как показали расчёты, приведённые в статье «Солнечные фонарики – нам надо ярче», лучше применять солнечные батареи размерами 60х65 мм и более, а перед тем как клеить солнечную батарею к основанию её нужно проверить. По моему опыту в партии из десяти солнечных батарей как правило одна попадается в виде «третий сорт не брак», а на заре моих экспериментов с использованием энергии солнца в первом заказе из десяти солнечных панелей, работоспособными приехало только четыре. Положив панели в ряд и по очереди сфотографировав какое напряжение они выдают, я отослал фотографии продавцу и инцидент решился в мою пользу. Вывод – не гоняться за совсем дешевизной и пользоваться магазинами с несколькими годами работы и хорошей репутацией. Для проверки солнечных панелей потребуется светильник с лампой накаливания мощностью 75 ватт и мультиметр. Переключим мультиметр в предел измерений постоянного тока 10 А и подключим к нему солнечную батарею. У исправной батареи на расстоянии 2…50 сантиметров от лампы накаливания ток должен плавно меняться в пределах 0,01….0,4 ампера.

Основание панели и низ солнечной батареи обезжириваем спиртом, или растворителем, при этом не допускаем попадания растворителя на лицевую часть солнечной панели во избежание замутнения, затем клеим солнечную батарею к основанию водостойким клеем, например таким:


Излишки клея выдавленные при соединении солнечной панели и основания убираем при помощи ветоши, отверстия через которые выведены провода герметизируем при помощи того же самого клея, или герметика.

А теперь вкратце про светодиоды, точнее их цветовую температуру. Светодиоды с цветовой температурой около 3000К отличаются тёплым «ламповым» светом и ночью более приятны для глаз, но хуже освещают. Свечение светодиодов с температурой 6000К отдаёт в «синьку», но окружающее пространство они освещают лучше. Для примера, на переднем плане фонарик «Каприз» со светодиодами с цветовой температурой 3000К, а на заднем плане фонарик «Мельница» со светодиодами с цветовой температурой 6000К:

Из ПВХ трубки диаметром 4 – 5 миллиметров, отрезанной в длину по размеру плафона, делаем основание для светодиодов 5730. В качестве материала отлично подойдут трубки от воздушных шариков, которые раздают на всяких мероприятиях.
Светодиоды приклеиваем на основание примерно по центру плафона:

Подпаиваем провода и фиксируем их вместе с проводами от солнечной панели термоусадкой белого или нейтрального цвета и обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного:

Устанавливаем плафон, протягиваем провода и завязываем их в узел, он будет распределять нагрузку по всем точкам пайки предохраняя от обрыва, в случае не аккуратного обращения:

Собираем плафон при помощи пластиковых шайб диаметром 28 миллиметров с прорезью, проставки из отрезка любой пластиковой дюймовой трубы длиной около 10 мм, шпильки, шайбы и гайки М4:

И подпаиваем к проводам плату электроники:


Плату обязательно защищаем от влаги двумя слоями цапон – лака, или аналогичного.

Немного остановимся на рабочих токах фонариков на примере схемы на микросхеме QX5252 (схема 11 из статьи «Солнечные фонарики – нам надо ярче»):

Ссылка на архив со схемами и печатными платами (в формате P-CAD 2006 и .pdf)

Ввиду того что потребление схемы с указанными номиналами составляет 100 – 110 мА, фонарик основанный на данной схеме чтобы светить до рассвета в течении всего дачного сезона должен устанавливаться только на открытое пространство без затенения от построек и деревьев, но на практике это не всегда возможно. Поэтому несмотря на появление в магазинах одной далёкой страны солнечных панелей с размерами 50х80 мм и заявленным током в 300 мА, в ряде случаев возможно придётся умерить аппетиты и уменьшить потребление фонариков. Для того чтобы посмотреть на сколько при этом уменьшится яркость, в двух фонариках ток потребления был уменьшен путём увеличения номиналов токозадающих дросселей, в одном до 67 мА (L1 = 33 мкГн), в другом до 45 мА (L1 = 47 мкГн). Перед окончательной сборкой их яркость была измерена люксометром, результаты приведены в таблице (схемы 8, 10, 11 приведены в статье «Солнечные фонарики – нам надо ярче»):

Как видно из таблицы яркость фонариков с уменьшением тока потребления вполне ожидаемо снизилась. Но при этом в самом худшем случае яркость свечения самодельного фонарика превосходит самого лучшего китайца из Леруа практически на порядок. Исходя из этого имеет смысл разделить фонарики по потреблению от АКБ на несколько групп предназначенных к установке на открытом пространстве, в полутени и для тенистых мест, что позволит им светить до рассвета практически независимо от облачности днём раньше. На фотографии слева направо фонарики с током потребления 45 мА (L1 = 47 мкГн), 67 мА (L1 = 33 мкГн) и 109 мА (L1 = 22 мкГн):

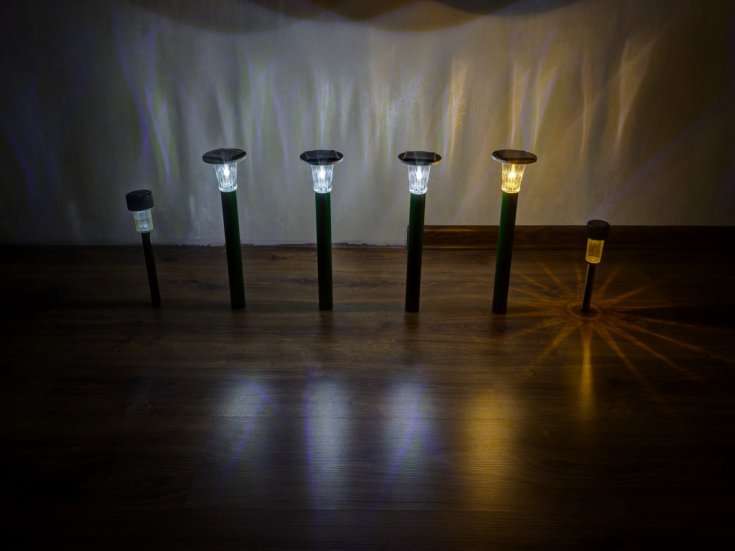

Фотосессию фонариков на природе к сожалению провести не удалось, но в домашней обстановке различий по яркости практически не видно. Конечно в реальных условиях разница будет более заметна, но ради стабильной работы фонариков на тенистых участках, яркостью можно немного пожертвовать, выбор за вами.

В качестве стоек для фонариков можно использовать практически любые подходящие по диаметру обрезки полипропиленовых водопроводных труб диаметром 30 — 50 мм оставшихся после ремонтов у вас, или друзей:

Так же вполне сгодятся самые недорогие серые ПП трубы:

Длина стоек выбирается в зависимости от того насколько часто прокашиваются дорожки и газоны на участке, на который вы планируете установить солнечные фонарики. Если трава регулярно косится и её высота небольшая, то лучше выбрать длину стоек 20 – 30 сантиметров, а если трава косится от случая к случаю, то тогда лучше увеличить длину стоек до 35 – 40 сантиметров, иначе фонарики будут просто не видны. Диаметр трубы подбирается исходя из художественного замысла и размеров выбранного плафона фонарика.

Если плафон немного больше по диаметру чем труба, то можно использовать наплыв ПП трубы, срезав кольцо под уплотнитель, например как у фонарика «Нескафе»:

Аналогичное решение было использовано и в фонарике «Лукошко».

Электронику и АКБ в фонарике можно разместить непосредственно в плафоне, если его размеры позволяют, или в стойке. Про фонарики с электроникой в плафоне мы поговорим в следующий раз, для них стойка представляет собой просто крашеную трубу подходящего диаметра, а на примере серой ПП трубы диаметром 30 мм я покажу как изготавливается стойка для фонарика с отсеком под электронику. В уже отрезанной по длине заготовке на расстоянии 9 — 10 см от верха сверлим четыре отверстия диаметром 2 — 3 миллиметра для слива конденсата из будущего батарейного отсека:

Из пластика, или пенопласта изготавливаем донышко отсека электроники и вклеиваем на водостойкий клей, или герметик, подгоняя по высоте заподлицо к сливным отверстиям, чтобы электроника и АКБ внутри стойки не плавали в дождливую погоду в воде. Вообще боковые отверстия в стойке спорное решение с точки зрения эстетики, но до этого в нескольких фонариках я сделал сливные отверстия в донышке батарейного отсека и погасшие фонарики постоянно приходилось «перезапускать», по несколько раз втыкая и выдёргивая разъём АКБ, чтобы восстановить в нём контакт, периодически пропадающий из — за влаги идущей в отсек электроники от земли.

Трубы белого цвета неплохо смотрятся в качестве стоек, а вот трубы серого цвета лучше покрасить. Я в основном использую зелёный цвет, в траве он смотрится наиболее органично. С помощью растворителя, например 646, со стоек тщательно оттираются надписи и обезжиривается остальная поверхность. Стойки покрываются грунтовкой предназначенной к применению по пластикам, например такой:

Затем красятся в 2 слоя краской из баллончика, например такой:

Перед покупкой краски надо обязательно убедиться, что она подходит для пластиков.
Хотя материалом труб и является полипропилен, который очень плохо окрашивается, но как показала практика, трубы покрашенные данной краской если их не пинать ногами вполне держаться уже несколько сезонов, сохранив неплохой внешний вид:

Материалом колышков фонариков являются черенки для грабель и лопат диаметром 24, 28 и 30 мм. Для серых ПП труб диаметром 30 мм идеально подходят только колышки диаметром 28 мм. Под видом 30 мм могут продаваться 28 мм черенки, причём частенько по качеству они ни на что кроме колышков не годятся.

При помощи электролобзика колышки нарезаются длиной примерно 20 сантиметров и покрываются двумя слоями яхтного лака.
Будет также неплохо, если перед покраской обработать их антисептиком для дерева:

Если в качестве стойки используется труба внутренним диаметром больше 24 – 30 мм, то для чтобы колышек в ней болтался, можно изготовить проставки, например из листового ПВХ пластика подходящей толщины, прикрепив их при помощи степлера, или мелких обойных гвоздиков. Вот как это выглядит для 40 мм и 50 мм стоек:

В заключение поговорим во сколько же обходится один фонарик. Основные материалы и комплектующие в расчёте на изготовление десяти фонариков без учёта мелочёвки в виде лака, проводов и пластика приведены в таблице:

Резюмируя можно сказать, что солнечные фонарики для освещения садовых дорожек «не имеющие мировых аналогов» можно вполне собрать «на коленках» в течении нескольких долгих зимних вечеров своими руками. Их итоговая стоимость оказалась дороже чем у китайских солнечных фонариков продающихся в наших торговых сетях, но по яркости освещения они на порядок превосходят поделки из поднебесной. Данные нюансы сборки не являются постулатом, но являются ориентиром для вашего творчества.


Небольшой обзор солнечных фонариков
Солнечные фонарики — нам надо ярче

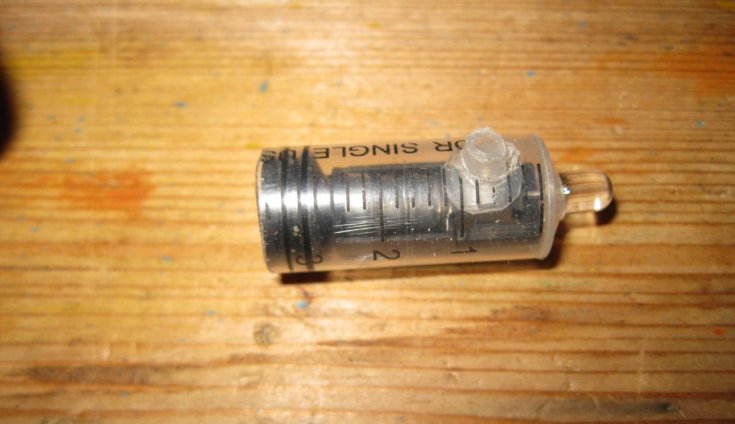

Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!


Всем привет! Сегодняшняя самоделка по большей части посвящена новичкам в мире физики и электроники. Сегодня я покажу простейший способ как сделать «вечный фонарик» а именно генератор Фарадея. «Вечный» он потому что он может работать без каких либо источников энергии, вроде батареек и аккумуляторов.

И так для него нам понадобится:
-медный провод сечением 0,1-0,5 мм
-неодимовые магниты
-пвх труба длинной 10-15 см и шириной 2 см
-картон
-низковольтный светодиод
-конденсатор на 10000пф по желанию

Из инструментов нам понадобится:
-паяльник
-клеевой пистолет
-ножницы


И так первым делом нужно вырезать из картона две шайбочки, в диаметре на 4-5мм больше чем диаметр трубы:

Теперь прикладываем к центру нашу трубу, обводим и вырезаем так как показано на фото (кружочки которые мы вырезали не выкидываем, они нам потом понадобятся):

Надеваем наши шайбочки на трубу так как показано на фото и приклеиваем термо клеем:

Теперь берем медную проволоку и мотаем 250-360 витков (не обязательно виток к витку)

Берём кружочки которые мы оставили и приклеиваем одну из них на конец трубы, другой конец пока оставляем открытым:


Припаиваем светодиод к концам проволоки (полярность здесь не имеет значения), также можно поставить конденсатор на 100000пф и выпрямляющий диод, но так как самоделка для начинающих я решил обойтись без них.


Берём 4 соединённых неодимовых магнита и кидаем их в трубу, после чего заклеиваем кругляшком который мы оставили:


Туда же приклеиваем светодиод, без каких либо отражающих бортиков:

С боку одной из шайб делаем надрезы, продеваем проволоку, и закрепляем её на трубе:


Ну вот и всё! Генератор Фарадея готов и осталось только его протестировать. Для того чтобы он заработал нужно делать поступательный движения, так чтобы неодимовый магнитик стал двигаться вверх вниз по направлению трубы, видео с испытаниями и инструкцией по изготовлению представлено ниже, приятного просмотра



Всем спасибо за внимание! Надеюсь эта самоделка поможет новичкам в понимание индукции и магнетизма. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать фонарик из картона

До этого момента я являлась только лишь сторонним наблюдателем на Ярмарке Мастеров, и захотелось мне (поздновато конечно, ну да ладно) принять участие в конкурсе «елочных игрушек» (так сказать проходила мимо и заглянула, поэтому не судите строго). Никаких заготовок шаров из пенопласта, деревянных фигурок и тому подобного у меня не было и поэтому я решила сделать елочный фонарик из того, что было у меня под рукой.

Придумываем эскиз фонарика.

Как сделать фонарик из картона, фото № 2

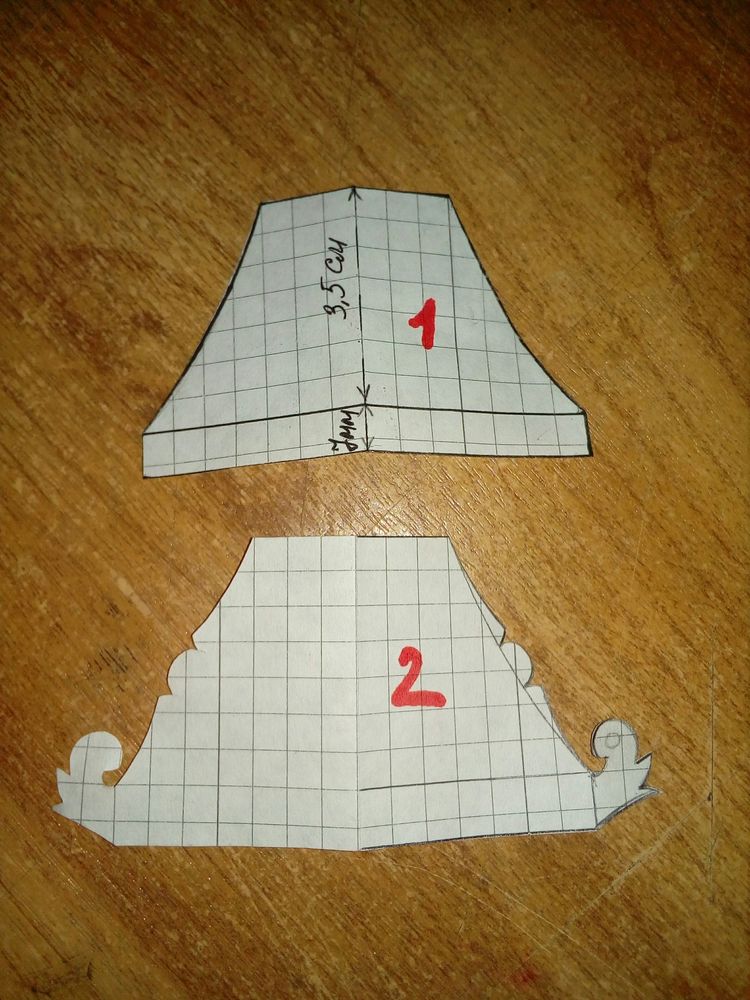

Строим выкройку крыши фонарика. Боковые стороны делим пополам, отступаем 2 мм и проводим плавную линию. Для того, чтобы эти линии были одинаковые с обеих сторон, достаточно провести плавную линию с одной стороны, затем сложить деталь пополам и уже потом вырезать. Это будет деталь №1. Эту деталь дополнительно можно вырезать из плотного картона для того, чтобы потом нам удобно было продавливать плавные линии на основной детали, используя ее, как шаблон.

Как сделать фонарик из картона, фото № 3

Теперь складываем тетрадный лист вдвое и обводим деталь №1. Дорисовываем «кованые элементы» и, не разворачивая лист, (это для того, чтобы деталь с обеих сторон была ровная) вырезаем деталь №2.

Как сделать фонарик из картона, фото № 4

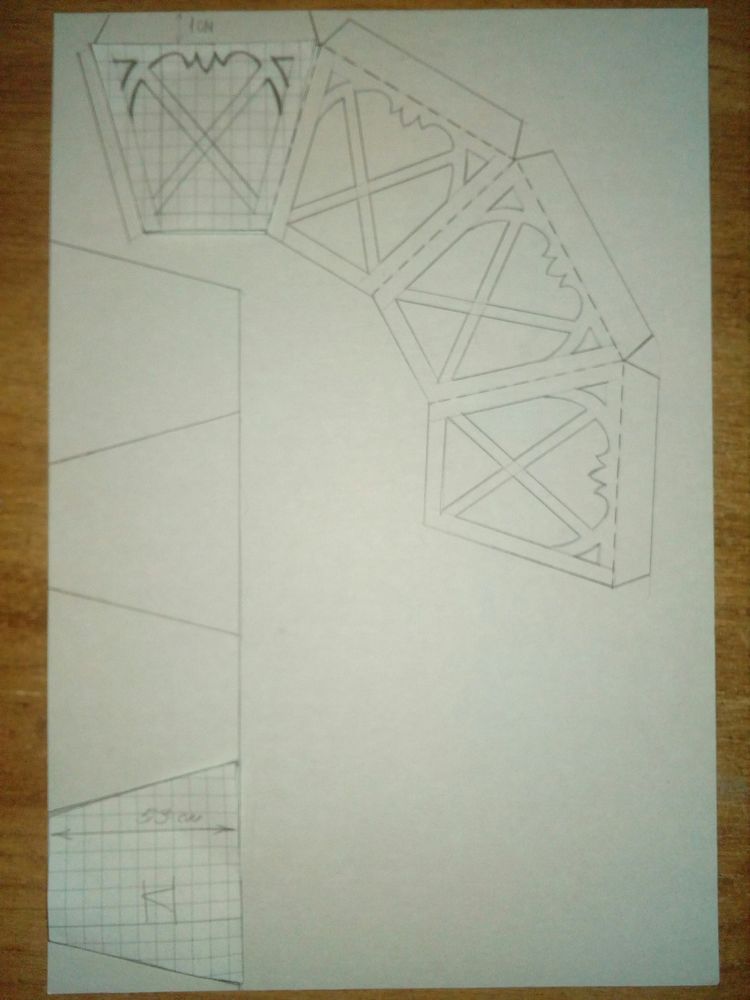

Строим выкройку средней части фонарика. Меньшая деталь — это наши «стекла», а большая деталь — это «металлическая часть».

Как сделать фонарик из картона, фото № 5

Как сделать фонарик из картона, фото № 6

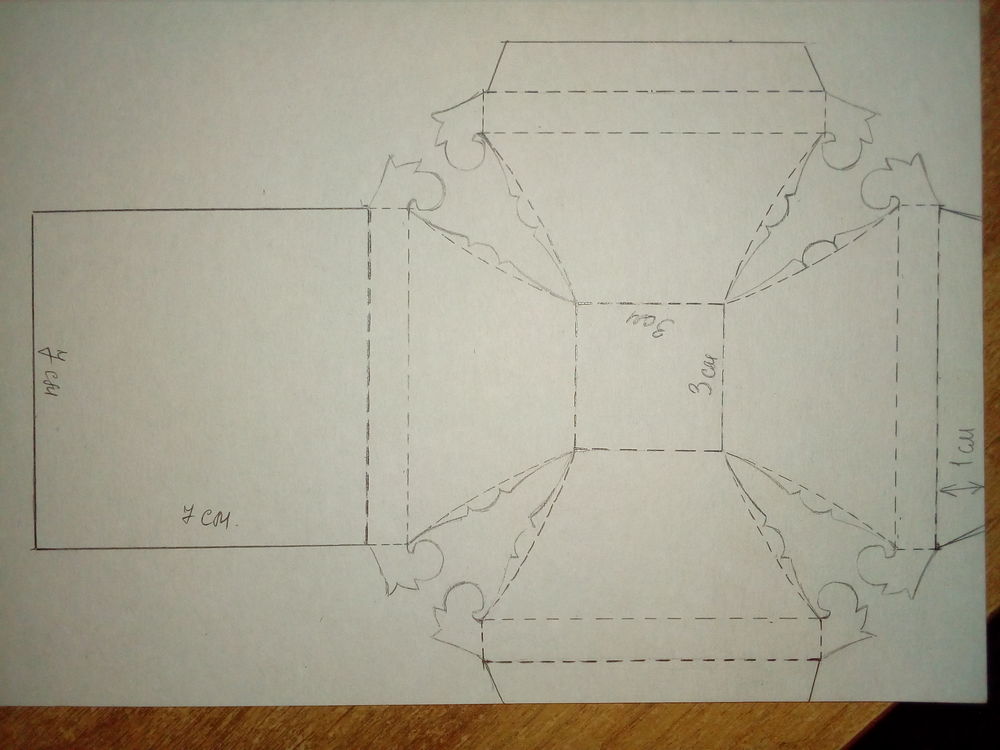

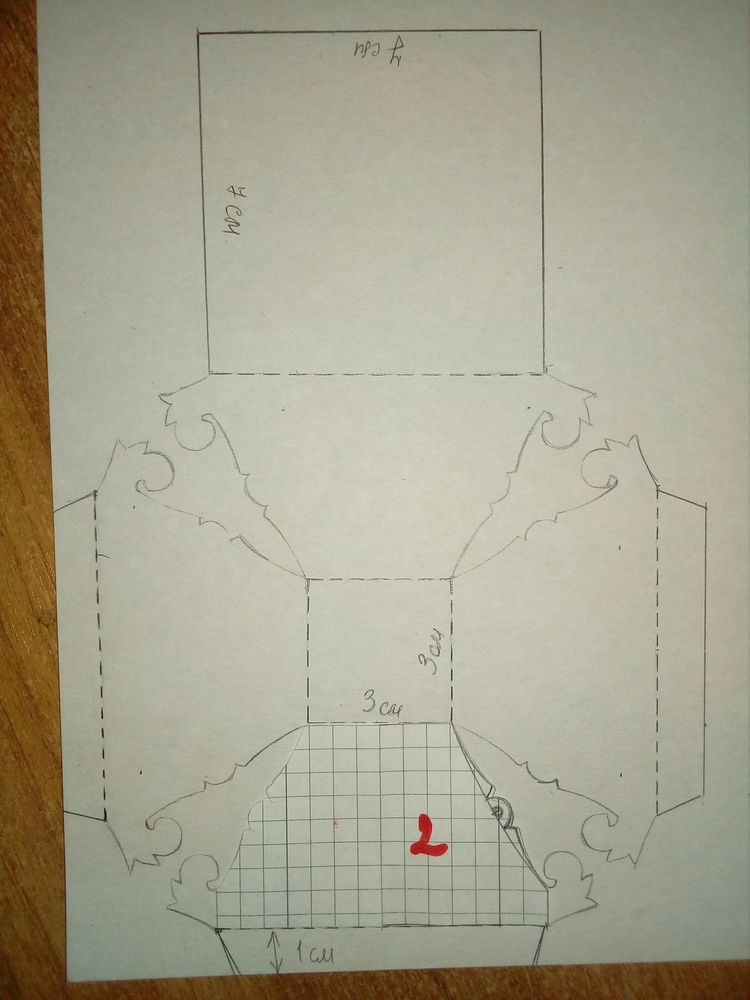

Берем картон, строим квадрат со стороной 3 см, прикладываем деталь крыши №2 с четырех сторон и обводим. Далее с одной из сторон строим квадрат со стороной 7 см, а стрех сторон делаем припуск на подгибку 1 см.

Как сделать фонарик из картона, фото № 7

Теперь берем деталь крыши №1 (можно вырезанную из картона для удобства) и по ней обводим плавные линии пунктиром. Все пунктирные линии на основной детали крыши, которую мы сейчас построили — это линии сгиба. Продавливаем линии сгиба, чтобы легко и ровно сгибать. Можно даже пишущей ручкой — так будет видно, что мы ничего не забыли. Прямые линии продавливаем под линейку.

Как сделать фонарик из картона, фото № 8

Обводим детали «стекол» и «металлической части».

Как сделать фонарик из картона, фото № 9

Делаем припуски на подгибку. Чтобы сделать припуск сбоку у «металлической части», прикладываем деталь слева и обводим ее сверху и снизу на 5 мм влево. Далее также продавливаем ручкой по всем пунктирным линиям.

Как сделать фонарик из картона, фото № 10

Теперь возьмемся за нижнюю кованую часть фонарика. Она будет состоять из двух выкроек. Рисуем и вырезаем.

Как сделать фонарик из картона, фото № 11

Самую маленькую деталь обводим на картоне 4 раза, делая сверху припуски на подгибку 2-3 мм. Чтобы построить кованую часть, чертим прямоугольник длиною 3 см, шириной 1 см, делим его пунктирной линией на 3 части и, прикладывая с четырех сторон выкройку, обводим ее. На обеих деталях сверху и снизу делаем припуски на подгибку (сделаем их красивыми, похожими на кованые элементы так как они будут на виду, но можно и треугольничками вырезать). На одной из деталей сделаем припуск в районе квадратиков 5 мм. Продавливаем ручкой все пунктирные линии, указанные на фото. Пока не вырезали детали из картона ножом вырезаем маленькие треугольнички.

Как сделать фонарик из картона, фото № 12

Чертим на картоне деталь основания фонаря. Для этого строим квадрат со стороной 4 см (пунктиром), отступаем 7 мм со всех сторон и тоже обводим пунктиром. Далее с одной стороны чертим еще один квадрат со стороной 4 см, а с трех оставшихся сторон делаем припуски на подгибку шириной 1 см (извиняюсь за плохое фото). Как и ранее под линейку продавливаем пунктирные линии. Еще рисуем снежинку — 2 детали. Это будет украшение внизу фонарика, но можно обойтись и без этого (так как сложно вырезать такую маленькую снежинку из картона, если у вас нет фигурного дырокола), а украсить какой-нибудь большой бусиной, ну а я все-таки решила вырезать ее канцелярским ножом. Круг, который вы видите на фото, нам не нужен — это я изначально хотела колечко, за которое подвешивается фонарик, сделать из картона, но потом решила, что лучше из проволоки.

Как сделать фонарик из картона, фото № 13

Вырезаем детали. Внутри можно вырезать канцелярским ножом, а можно и ножницами, кому как удобно.

Как сделать фонарик из картона, фото № 14

Как сделать фонарик из картона, фото № 15

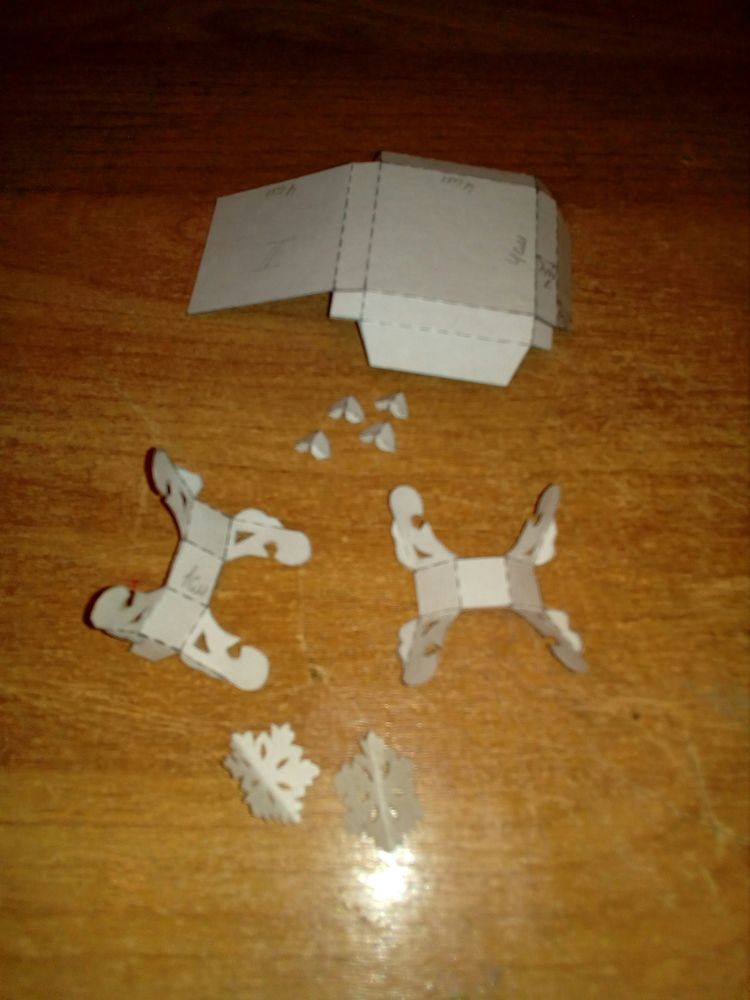

Теперь нужно согнуть все детали по линиям сгиба. Это легко сделать, прикладывая линейку.

Как сделать фонарик из картона, фото № 16

Как сделать фонарик из картона, фото № 17

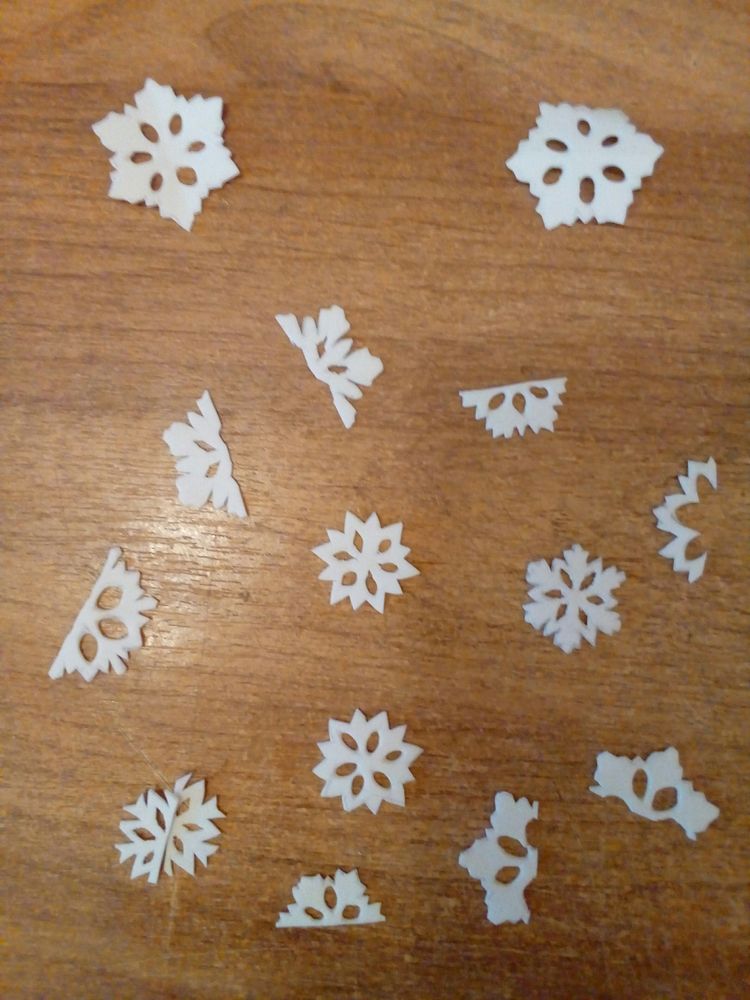

Приступим к декоративным элементам. Для этого лучше всего воспользоваться фоамираном (у меня фоамиран толщиной 1 мм), так как нам нужны объемные снежинки, а их легче вырезать из мягкого фоамирана, чем из картона. Также можно воспользоваться объемным скотчем. Сначала я вырезала шаблон снежинки из фольги (так как она очень тоненькая и из нее легко вырезать маленькую снежинку), потом обводила карандашом (можно и ручкой — потом все равно все закрасится) и вырезала при помощи маникюрных ножниц. Большие снежинки диаметром 2,5 см, маленькие 2 см. Количество и размер зависит от того, как и сколько вы захотите их наклеить, это на ваше усмотрение. Некоторые я разрезала пополам, чтобы наклеить их возле сгибов.

Как сделать фонарик из картона, фото № 18

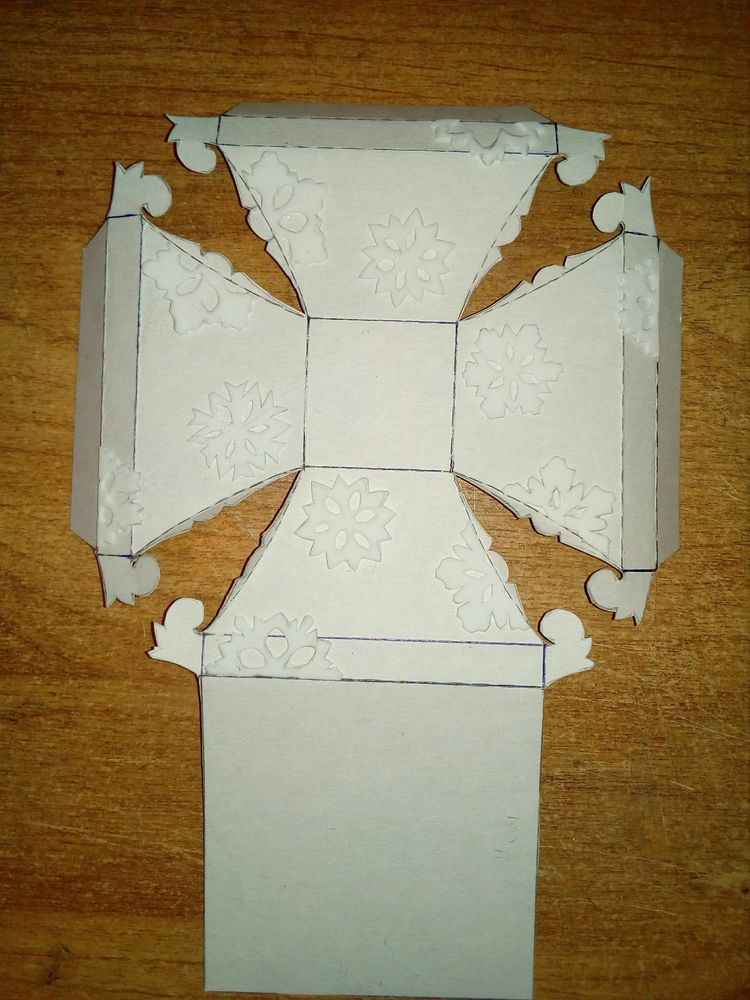

Наклеиваем снежинки на деталь крыши так, как вам захочется. Еще одно преимущество снежинок из фоамирана в том, что если они наклеены прямо на сгиб детали, она легко согнется вместе с деталью, где-то растянется, так как фоамиран мягок и легко растяжим.

Как сделать фонарик из картона, фото № 19

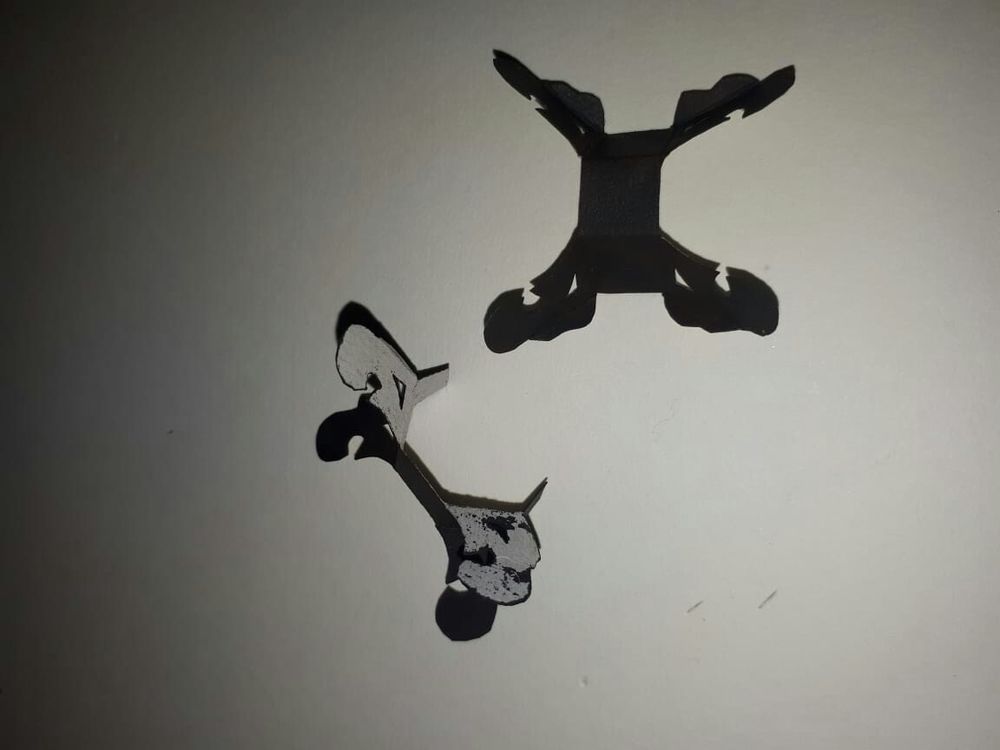

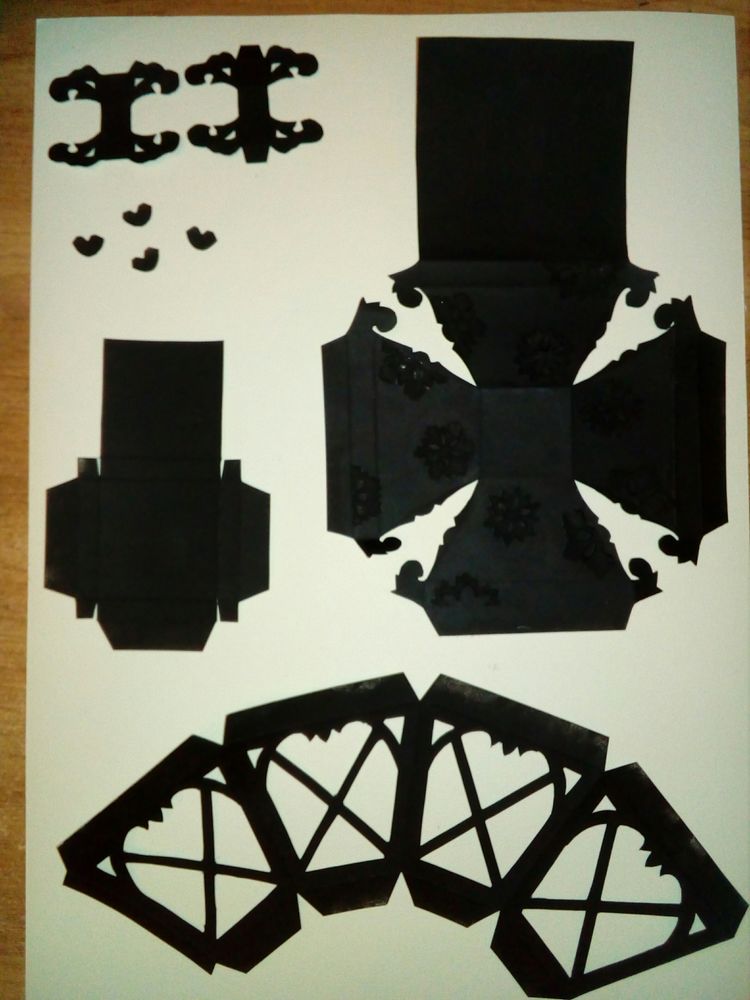

«Металлические» детали, которые мы будем красить в темный цвет.

Как сделать фонарик из картона, фото № 20

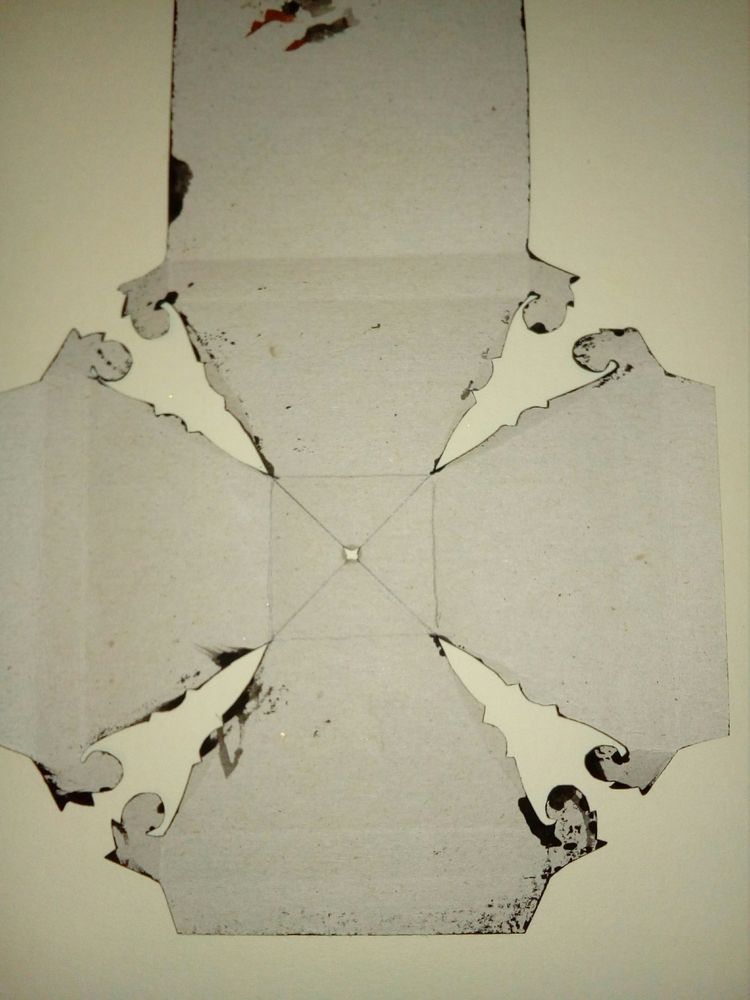

При помощи кисти или губки, кому как удобно, красим детали черной акриловой краской.

Как сделать фонарик из картона, фото № 21

Затем смешиваем красную, желтую и черную краски, добиваясь шоколадного оттенка (можно взять просто коричневую краску). Слегка обмакиваем губку в получившуюся краску и тонируем детали. Получается эффект ржавой жестянки.

Как сделать фонарик из картона, фото № 22

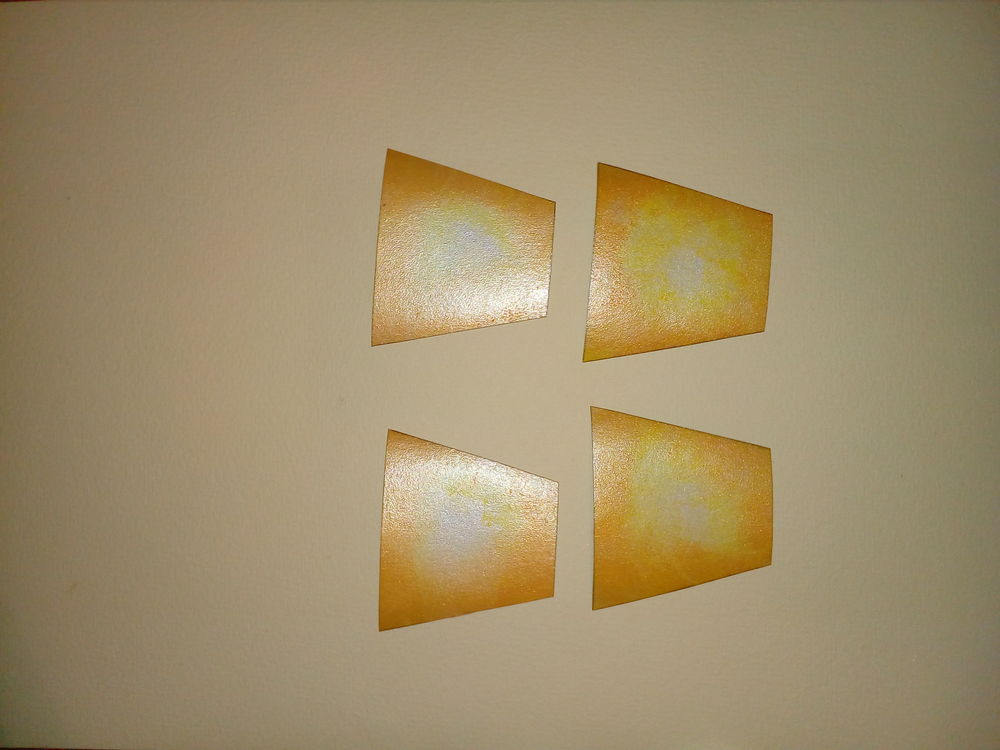

Приступим к окраске «стекол». Нам нужен эффект горящего фонаря. Окрашиваем детали белой перламутровой краской (если нет перламутровых красок, то подойдут и обычные, но тогда в дальнейшем желтую и оранжевую краски нужно будет немного разбавить белой, чтобы они не были очень яркими).

Как сделать фонарик из картона, фото № 23

Оставляя внутри белое пятно, вокруг закрашиваем желтой краской. Лучше это делать губкой.

Как сделать фонарик из картона, фото № 24

А теперь по краям закрашиваем оранжевой краской.

Как сделать фонарик из картона, фото № 25

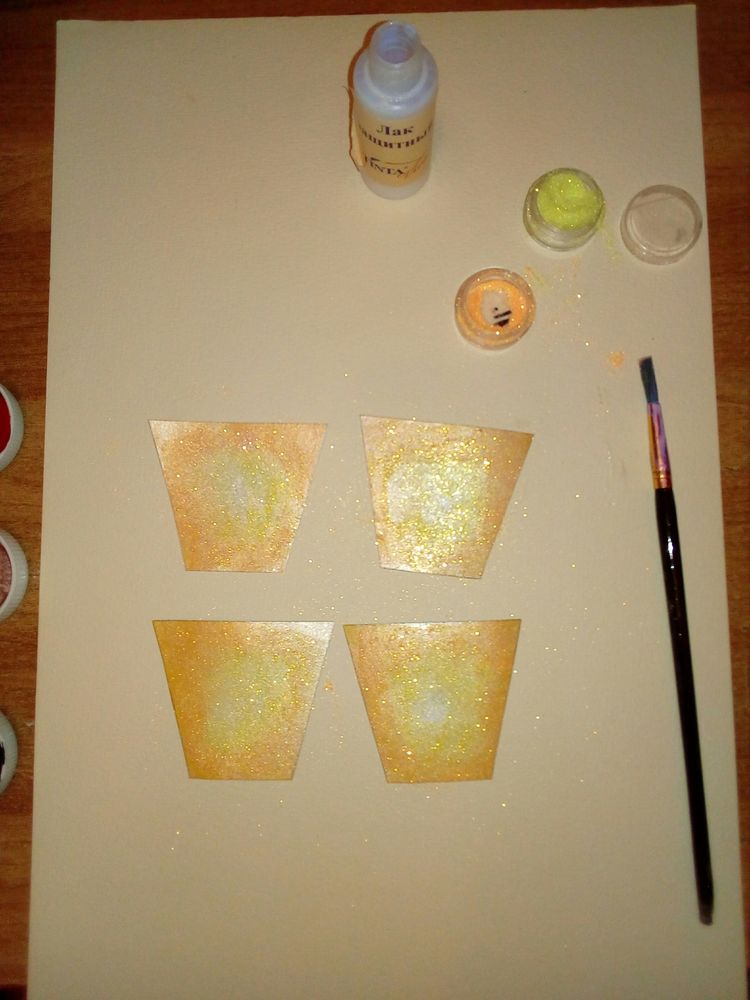

Теперь наносим акриловый лак и присыпаем глиттером (у меня как раз оказался и оранжевый, и желтый, но это не принципиально, можно любой лишь бы было красиво — это же игрушка).

Как сделать фонарик из картона, фото № 26

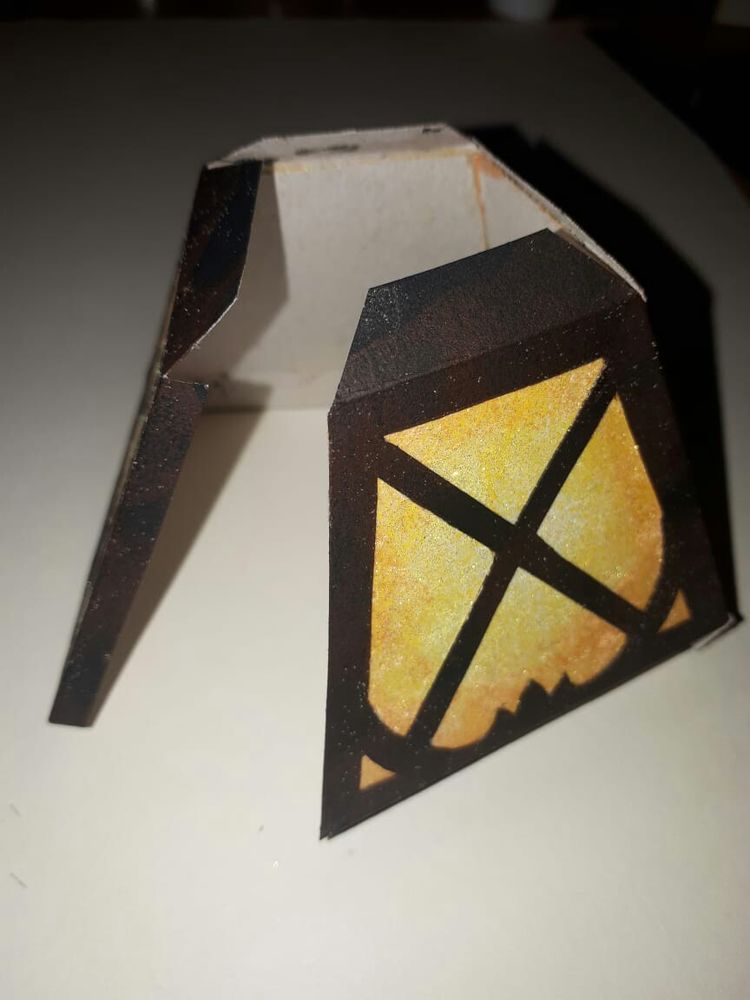

Приклеиваем детали «стекла» к «металлической» детали с изнанки стараясь не заходить на сгибы.

Как сделать фонарик из картона, фото № 27

Берем проволочку, складываем пополам и аккуратно скручиваем в жгутик, как на фото.

Как сделать фонарик из картона, фото № 28

Чтобы сделать кольцо, закрутим получившийся жгутик вокруг какого-нибудь круглого предмета (у меня колпачок пузырька диаметром 2 см) и опять закрутим в жгутик на 0,7-1 см.

Как сделать фонарик из картона, фото № 29

Красим колечко и часть жгутика черной краской и тонируем шоколадной.

Как сделать фонарик из картона, фото № 30

В детали крыши укрепляем среднюю часть наклеив картонный квадратик со стороной 3 см, делим его по диагонали и в получившейся середине проделываем дырочку (можно шилом или ножницами). Я сделала небольшие надрезы ножом и аккуратно отвернула углы.

Как сделать фонарик из картона, фото № 31

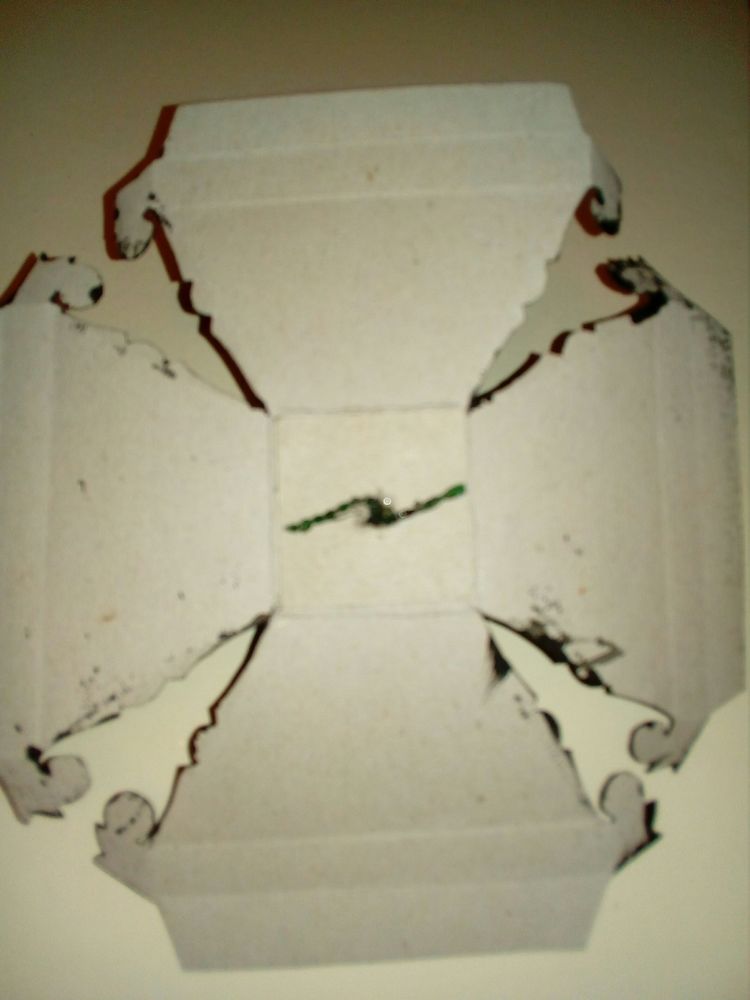

В получившееся отверстие с лицевой стороны просовываем жгутик, оставляя небольшую ножку у колечка, отгибаем проволоку в разные стороны и обрезаем лишние концы.

Как сделать фонарик из картона, фото № 32

Теперь сгибаем еще раз все сгибы и склеиваем наши детали.

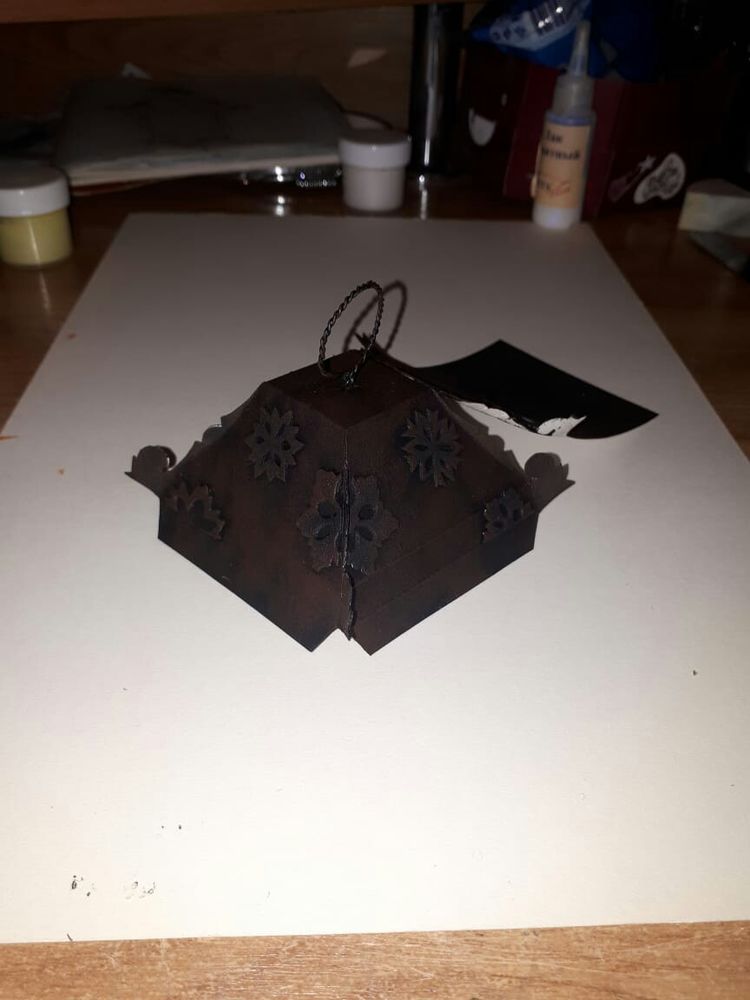

У крыши аккуратно склеиваем грани (кованые элементы) при этом крыша приобретает вогнутую форму.

Как сделать фонарик из картона, фото № 33

Как сделать фонарик из картона, фото № 34

Подклеиваем припуски крыши к ее основанию.

Как сделать фонарик из картона, фото № 35

Так же сгибаем и клеим нижнее основание фонарика.

Как сделать фонарик из картона, фото № 36

Получившееся основание.

Как сделать фонарик из картона, фото № 37

Сгибаем нижние кованые элементы. Наклеиваем одну деталь на другую.

Как сделать фонарик из картона, фото № 38

Склеиваем завитушки.

Как сделать фонарик из картона, фото № 39

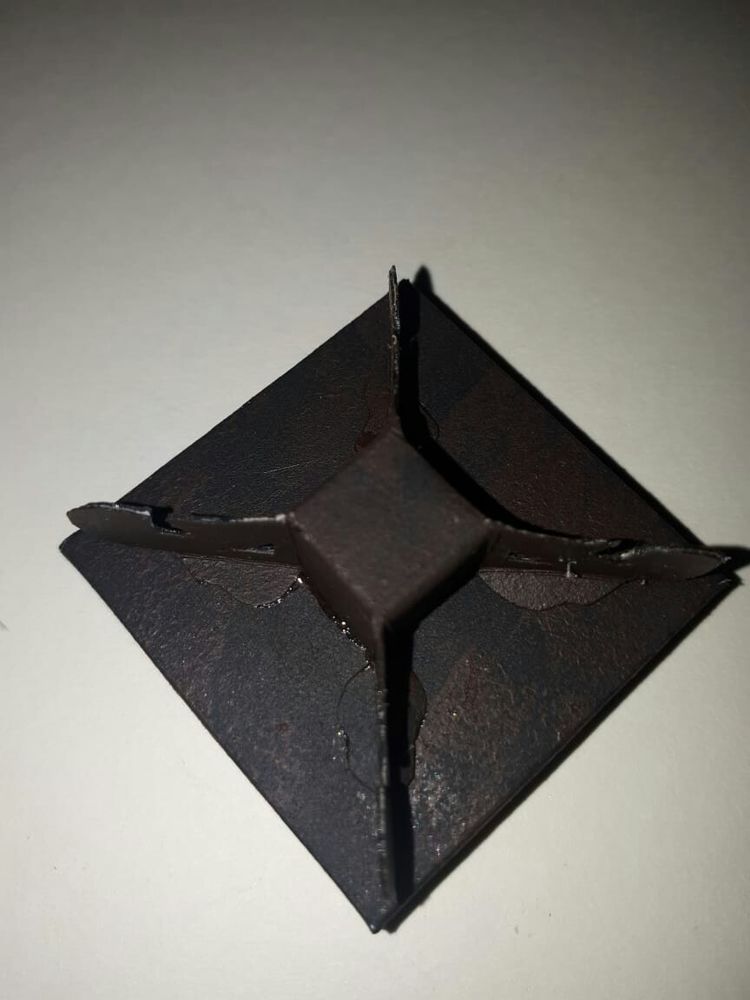

Вид снизу. Сюда мы потом нанесем клей и приклеим к нижнему основанию фонарика (предыдущая деталь).

Как сделать фонарик из картона, фото № 40

Беремся за самую миниатюрную часть фонаря. Склеиваем между собой четыре самые маленькие детали.

Как сделать фонарик из картона, фото № 41

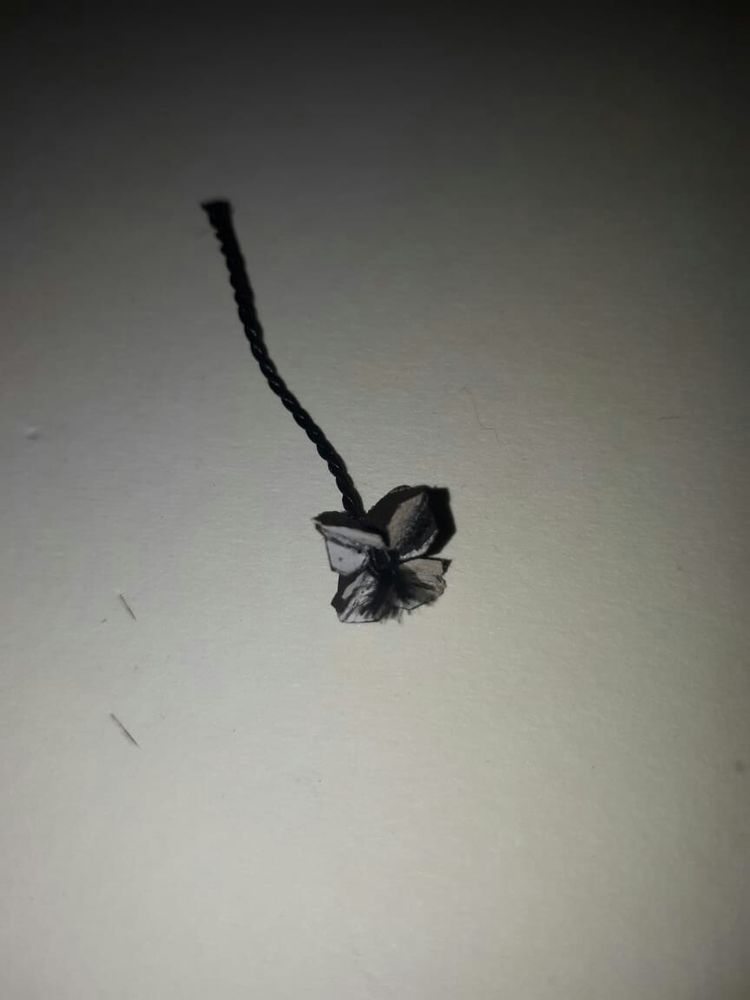

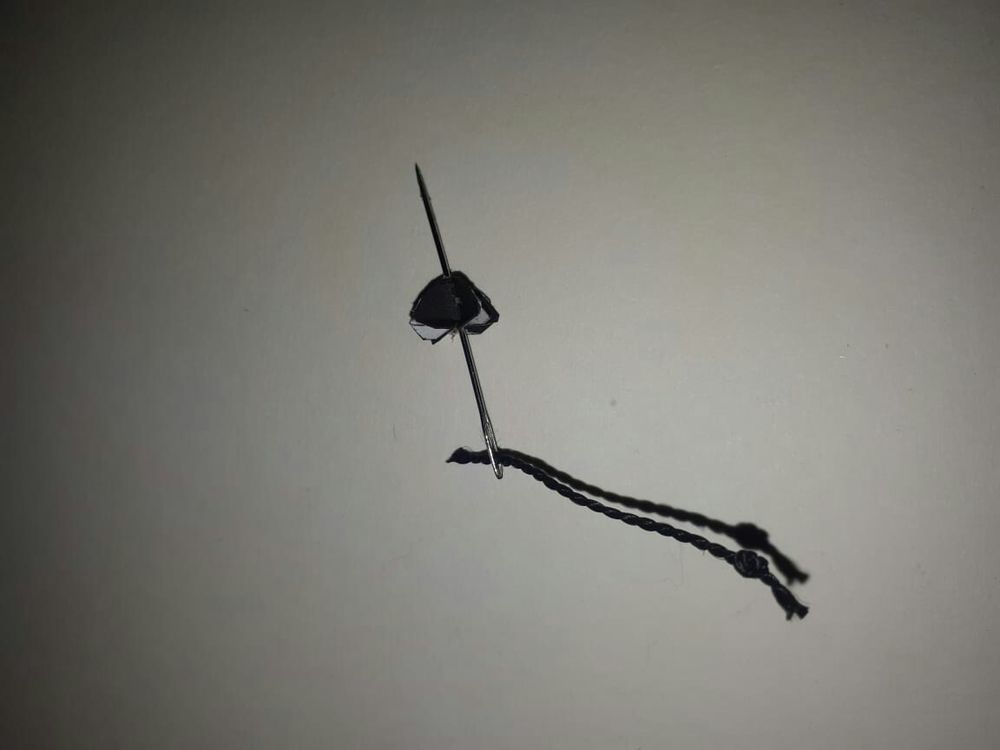

Пока клей не сильно схватился просовываем в середину этой детали небольшую веревочку, на которой будет висеть снежинка или декоративная бусина.

Как сделать фонарик из картона, фото № 42

Обрезаем лишний хвостик у узелка, чтобы он не мешал, когда мы будем приклеивать эту деталь к предыдущей детали.

Как сделать фонарик из картона, фото № 43

Приклеиваем наши завитки к основанию фонарика.

Как сделать фонарик из картона, фото № 44

Приклеиваем самую маленькую деталь к завиткам.

Как сделать фонарик из картона, фото № 45

Сгибаем и склеиваем среднюю часть фонарика.

Как сделать фонарик из картона, фото № 46

Соединяем среднюю часть с крышей и с нижней частью аккуратно выравнивая.

Как сделать фонарик из картона, фото № 47

Как видите, у нас при склеивании кое-где остались плохо прокрашенные участки на сгибах, стыках, срезах. Внимательно все рассматриваем и закрашиваем черной краской.

Далее берем золотую краску на губку и тонируем ею сгибы фонарика, снежинки, колечко, кованые элементы и кое-где слегка проходимся по поверхности фонарика.

Как сделать фонарик из картона, фото № 48

Опишу без фото (лимит исчерпан) дальнейшее оформление фонарика. При помощи губки слегка тонируем снежинки белой перламутровой краской. Некоторые снежинки тонируем полностью, какие-то в серединке, а какие-то сбоку. Как будто они слегка покрыты инеем.

Берем четыре веточки. Отрезаем полоску фоамирана шириной 1,5 см, длиной около 25-30 см (в дальнейшем лишнее лучше обрезать потом). По всей длине делаем надрезы через 1-1,5 мм не дорезая до края около 5 мм. Получилась «бахрома». Эту бахрому подклеиваем к верхушке одной из веточек и обматывая вокруг этой веточки приклеиваем. Лишнее обрезаем. Получилась елочная веточка (если я непонятно описала, то в интернете ищите мастер-классы по изготовлению елочных веточек из фоамирана). Далее кисточкой на «хвою» наносим акриловый лак и присыпаем глиттером.

Тонируем оставшиеся веточки золотой краской. Из фольги скатываем несколько маленьких шариков (у кого есть бусины тем проще) и приклеиваем «ягодки» к одной из оставшихся веточек. Красим шарики (бусины) красной краской. Белой краской наносим кое-где «снежок» и присыпаем глиттером.

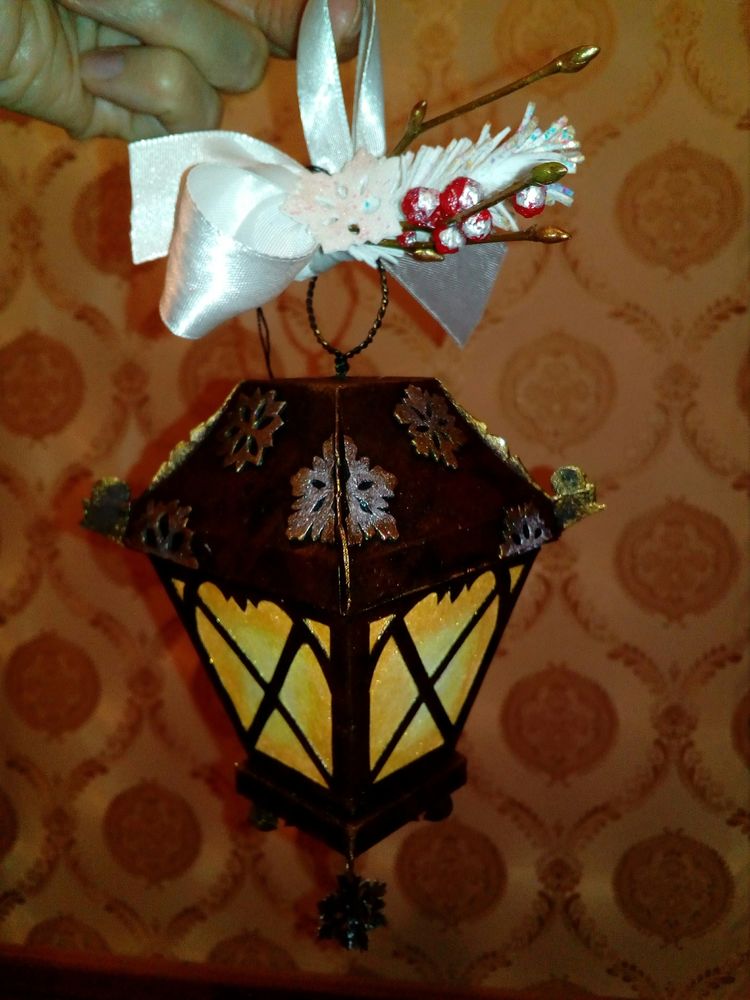

Привязываем получившийся букетик ленточкой к колечку фонарика и любуемся.

Все!

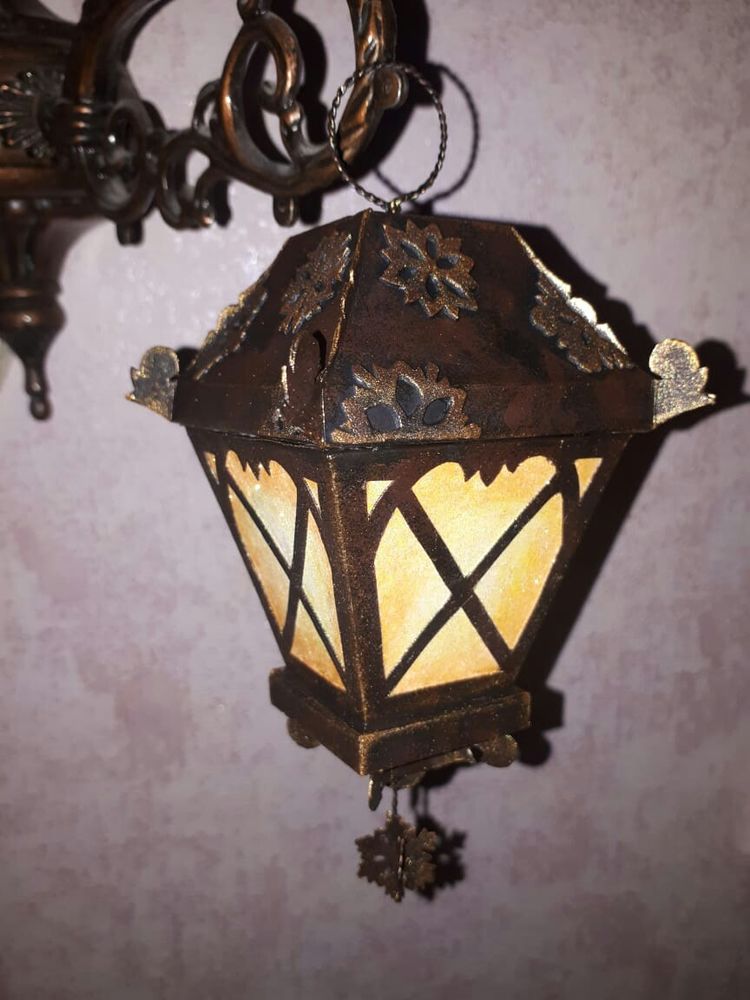

Еще фото с разными ленточками и при разном освещении.

Как сделать фонарик из картона, фото № 49

Как сделать фонарик из картона, фото № 50

Как сделать фонарик своими руками – пошаговая инструкция

Фонарик – это необходимая вещь при поездках на природу или за город на дачу. Ночью на приусадебном участке или возле палатки только он создаст луч света в темном царстве. Но и в городской квартире без него иногда просто не обойтись. Как правило, достать что-либо маленькое и укатившееся под кровать или диван без фонарика сложно. И хотя в наше время есть устройства, которые мультифункциональны и могут быть источником света, некоторые из наших читателей наверняка захотят узнать, как сделать фонарик своими руками. О том, как сделать маленький прибор из подручных предметов, будет рассказано далее.

Классика формы

Наиболее удобной конструкцией, которая в принципе уже многие годы остается неизменной для фонариков, является конструкция, содержащая в себе:

  • цилиндрический корпус с такими же по форме батарейками;
  • рефлектор с лампочкой с одного конца корпуса;
  • съемную крышку с другого конца корпуса.
Фонарик классической конструкцииФонарик классической конструкции

И эту конструкцию можно получить, используя ненужные предметы обихода. Если изготовить фонарь своими руками, красоты форм как у промышленного образца, конечно же, не будет. Но он будет функциональным и от работающей самоделки будет получено много положительных эмоций.

Итак, основной проблемой, которую на первый взгляд сложно решить, является рефлектор. Но это только кажется сложным. На самом деле нас окружает много предметов, которые могут стать заготовкой для целого ряда отражателей разных размеров. Это обычные пластиковые бутылки. Их внутренняя поверхность вблизи горлышка по форме весьма близка к той, которую имеет отражатель, сделанный на заводе. А крышка словно создана для крепления в ней светодиода, который сегодня является наилучшим источником света. Он ярче и экономичней миниатюрной лампочки.

Мастерим рефлектор

То, что можно не найти трубку подходящих размеров для изготовления корпуса, – не проблема. Его можно склеить из отдельных деталей. Например, из ненужных одноразовых шариковых авторучек. Для подпружинивания контактов можно применить спираль, которая используется для переплетов страниц, и контакты изготовить из тонкой листовой жести, сырьем для которой станет жестяная банка. Поэтому начинаем с выбора пластиковой бутылки желаемых размеров и подбора остальных элементов. Чем меньше будет бутылка, тем более жестким и крепким получится отражатель. Крепление деталей при сборке проще всего сделать на основе строительного герметика.

Основные предметы для изготовления фонарикаОсновные предметы для изготовления фонарика

Итак, приступаем к изготовлению фонарика своими руками. От бутылки острым ножом отрезаем горлышко и параболическую часть корпуса и подравниваем края ножницами.

Изготавливаем корпус отражателя Изготавливаем корпус отражателя

Для эффективного отражения используем фольгу, в которую заворачиваются шоколадные плитки. Если ее размеров не хватит, можно вырезать заготовку большего размера из рулона фольги, предназначенной для выпечки продуктов. Чтобы фольга держалась на поверхности, наносим тонкий слой герметика. Затем прижимаем и разравниваем по нему фольгу. Если она сморщится, это не беда. Главное, чтобы не было вздутий, и она повторяла форму основы.

Прижимаем фольгу пальцами и, разглаживая неровности, формируем максимально ровную поверхность. Фольгу по краям подравниваем ножницами вровень с пластиковой основой. По контуру горлышка делаем вырез ножом для светодиода, который впоследствии будет установлен в этом месте на панельке.

Приклеивание фольги к бутылочной заготовке отражателяПриклеивание фольги к бутылочной заготовке отражателяПриклеивание фольги к бутылочной заготовке отражателя

Приклеивание фольги к бутылочной заготовке отражателяПриклеивание фольги к бутылочной заготовке отражателя

Ее изготавливаем из донышка бутылочной крышки, отрезав острым ножом края с резьбой и при необходимости подравняв их ножницами. Затем, проделав шилом или острием ножа в панельке два отверстия, продеваем через них ножки светодиода, прижав его основание к ней. Для правильной установки светодиодной лампы в центре крышки надо правильно по расположению ножек в основании светодиода выбрать расстояние между отверстиями.

Установка светодиода на панельку Установка светодиода на панельку

Установка светодиода на панелькуУстановка светодиода на панельку

Выводы светодиода отгибаем в стороны до упора о края панельки. К ним скруткой крепим проводники. Если скрутка получается ненадежной из-за свойств жил провода или по иным причинам, применяется пайка. Выводы после прикрепления проводов подгибаются вдоль панельки. Работоспособность полученной детали рекомендуется проверить батарейками, применяемыми в фонарике.

Монтаж проводов и проверка работоспособности светодиода Монтаж проводов и проверка работоспособности светодиода

Монтаж проводов и проверка работоспособности светодиодаМонтаж проводов и проверка работоспособности светодиода

Затем из жестяного листа вырезаем контактную площадку для батарейки, которая упирается в панельку со светодиодом. Скруткой или пайкой соединяем площадку – клемму с более коротким проводом. Клемму крепим к пружинке, которую в свою очередь крепим к панельке. Для скрепления элементов применяем герметик.

Изготовление пружинящего контакта на панельке Изготовление пружинящего контакта на панельке

Изготовление пружинящего контакта на панелькеИзготовление пружинящего контакта на панельке

Затем панельку со светодиодом вклеиваем в отражатель.

Готовый отражательГотовый отражатель

Донышко и футляр с батарейками

Противоположная рефлектору деталь корпуса фонарика тоже изготовлена из части бутылки с горлышком. Но только из самого горлышка с крышкой. К внутренней стенке его приклеивается клемма, сделанная из жестяного листа. К ней также крепится провод. Этот провод и второй провод от светодиода будут использованы для управления фонариком. Клемма контактирует с батарейкой, будучи прижатой крышкой, которая навинчивается на горлышко.

Изготовление тыльной части корпусаИзготовление тыльной части корпуса Изготовление тыльной части корпуса

Изготовление тыльной части корпусаИзготовление тыльной части корпуса

Две главные детали готовы. Теперь надо сделать футляр для батареек. Для этого используем высохшие и поэтому уже не нужные фломастеры. Оставляем от них только корпус, который укорачиваем по длине и по концам подрезаем вдоль по оси, делая два выступа для приклеивания. Перед отрезанием делаем маркером пометки, прикладывая корпус фломастера к приклеиваемым деталям.

Изготовление элементов батарейного отсека Изготовление элементов батарейного отсека

Изготовление элементов батарейного отсекаИзготовление элементов батарейного отсека

На выступы наносим клей и приклеиваем их соответственно к рефлектору и тыльной части.

Изготовление батарейного отсека Изготовление батарейного отсека

Изготовление батарейного отсекаИзготовление батарейного отсека

Затем из жестяного листа вырезаем детали выключателя. Монтируем к ним провода и приклеиваем детали к корпусу.

Монтаж выключателя Монтаж выключателя

Монтаж выключателяМонтаж выключателя

Вставляем в фонарик батарейки и пользуемся им. Это, конечно, не фонарь заводского изготовления с качественным отражателем и дальним светом. Но зато он изготовлен своими руками, это ваше собственное изделие, которое дает хорошее ближнее освещение и доставляет большое удовольствие, а его за деньги не купишь. Теперь вы получили наглядное представление о том, как запросто можно сделать фонарь самому.

Готовый самодельный фонарик

Свет от самодельного фонарикаГотовый фонарик и свет от него

Новогодние фонарики своими руками: 7 пошаговых уроков изготовления

Бумажные фонарики стали традиционным атрибутом новогоднего декора не только в Европе и Азии, но и на американском континенте. Их история берет свое начало в Китае, где они также служили украшением праздничных шествий, посвященных китайскому Новому году.

Урок №1: Фонарик на тесьме

Они украсят любое помещение. Их можно подвесить на елку, сделать из них ажурную гирлянду или использовать в качестве чехла для миниатюрной электрической свечи.

  1. Возьмите прямоугольный лист цветной бумаги и отрежьте полосу шириной около 1 см вдоль одной из его узких сторон. Отложите эту полоску в сторону, она пригодится вам позже.
  2. Сложите оставшуюся бумагу вдвое по длине так, чтобы лицевая ее сторона оказалась внутри.
  3. Отмерьте 2 см от края получившегося прямоугольника, вдоль длинной стороны, противоположной линии сгиба. Проведите карандашом линию, параллельную краю.
  4. Нарежьте бахрому вдоль другого края прямоугольника, по линии сгиба, не заступая за карандашную линию.
  5. Разверните прямоугольник и снова сложите его вдвое по линии сгиба, только в обратном направлении (выверните на лицевую сторону).
  6. Сверните лист в трубочку и скрепите верх и низ скотчем. Приклейте к верхнему ободку «ручку» из полоски бумаги, отрезанной от листа в начале работы.

Другой вариант – проделайте в ободках маленькие отверстия и проденьте в них шнурок, как показано на фото. Перемещая верхний ободок вдоль шнурка, вы сможете регулировать изгиб центральной части фонарика.

Еще один вариант использования:

Внимание! Бумагу можно прикреплять только на гирлянды с LED – лампочками, которые не нагреваются при горении!

Мастер-класс №2: Ромбовидные фонарики из папиросной бумаги

Лёгкие и изящные — вот что можно сказать об этих фонариках. Возможно, делать их немного дольше, чем другие, но результат стоит того. Особенно эффектно они будут смотреться, если поставить внутрь небольшую свечку на батарейках.

1. Положите друг на друга два листа папиросной бумаги и сложите их вдвое по длине. Прогладьте сгиб.

2. Далее, разверните бумагу и соберите ее, не разделяя листы, в гармошку из складок глубиной примерно 1.5 см

3. Чтобы сделать фонарик меньшего размера, подрежьте края гармошки на равном расстоянии от центра. Затем разверните бумагу и переверните так, чтобы выпуклая сторона центральной линии была обращена к столу.

4. Возьмите иголку со вдетой в нее плотной нитью. Снова соберите одну сторону листа в гармошку и протяните нить сквозь бумагу. Свяжите ее концы, чтобы получился замкнутый круг.

5. Проделайте то же самое с другой стороны листа

6. Равномерно распределите складки по всей окружности и соедините кромки листа с помощью двухстороннего скотча.

Еще один вариант – фонарики с петлей, не затянутой до конца.

Инструкция №3: Круглые фонарики из полосок бумаги

Они похожи на ёлочные шары и могут быть любого размера: от совсем маленьких, до огромных. Несомненный плюс — их достаточно легко и быстро делать.

1.Нарежьте 15 полосок бумаги шириной 1 см

2. Сделайте отверстия на обоих концах всех полосок по отверстию, отступив около 3 мм от края

3. Сложите полоски в стопку так, чтобы отверстия совпадали, и вставьте в каждый конец по заклепке (их можно купить в магазине рукоделия)

4. Начиная с самой нижней полоски, выдвигайте их из стопки по одной и распределяйте по кругу, пока у вас в руках не окажется шарик.

К верхней заклепке можно привязать петлю для подвешивания, а в нижней – кисточку из бумаги, бисера или ниток. Кроме того, из таких фонариков получаются отменные гирлянды!

Другие варианты урашений, собранных из полосок бумаги:

Последняя модель собрана из полосок разной длины, предварительно склеенных в круги, ромбы и капли. Их можно скрепить между собой с помощью двухстороннего скотча или, если материал изготовления достаточно плотный, термоклея.

Вариант №4: Фонарик из бумажных или картонных кругов

Этот вид фонариков так же отлично подойдёт и для украшения интерьера и для ёлки. Если сделать их из плотной разноцветной бумаги — получится игрушка детям. А если украсить их различными декоративными элементами или нарисовать что-нибудь на готовом изделии — получится абсолютно уникальная вещь.

1. Вырежьте из тонкого картона 10 одинаковых кругов

2. Сложите все круги вдвое, лицевой стороной внутрь

3. Склеивайте круги попарно, сторона к стороне, пока окружность не замкнется

4. Прежде чем склеить последние две половинки, вставьте в центр сферы выпрямленную канцелярскую скрепку и зафиксируйте ее каплей термоклея. Загните внешний конец скрепки крючком – за него вы будете подвешивать фонарик

5. Украсьте фонарик лентами, кистями или другими декоративными элементами.

Урок №5: Фонарик «Капля»

Это еще одна разновидность фонарика, собранного из одинаковых деталей, но в этом случае вам понадобится шаблон. Скачать его можно здесь.

Как и в предыдущем случае, нужно вырезать, сложить и склеить вкруговую некоторое количество деталей. Те, что на фото, состоят из 16 «капель».

В качестве составляющей такого украшения вы можете использовать практически любую фигуру, в том числе и ажурную. Другие варианты новогодних фонариков этого типа:

Все они склеиваются по тому же принципу, что описанная выше модель.

Мастер-класс №6: Индийский фонарик

Это элементарное в изготовлении украшение смотрится достаточно необычно и приятно. Выбирайте красивые цвета, декорируйте уже готовые фонарики, дайте волю фантазии!

Фонарик состоит из двух листов бумаги контрастных цветов.

Внешний слой (бахрома):

  1. Возьмите лист размером 12.5х25см и сделайте загиб шириной около 5см по обеим коротким сторонам. Разгладьте линию сгиба и разверните бумагу.
  2. С помощью линейки и ножа для бумаги сделайте параллельные разрезы с интервалом 1см между двумя линиями сгиба.

Внутренний слой (трубка):

  1. Возьмите лист размером 15х19см и приклейте по полоске двухстороннего скотча вдоль каждого из 15-сантиметровых краев.
  2. Сверните лист в трубку и склейте две стороны внахлест, так чтоб они накладывались одна на другую примерно на 5 см.

Соединение деталей:

  1. Прикрепите по полоске двухстороннего скотча на короткие стороны внешнего слоя бумаги.
  2. Приклейте одну из кромок вдоль верхнего края трубки, после чего, не сминая бахромы, приклейте нижнюю кромку.
  3. Проделайте отверстия на противоположных сторонах трубки в верхней части фонарика и протяните сквозь них ленту или леску для подвешивания.

Пошаговая инструкция №7: Фонарик из полосок бумаги и трубки

Еще один проект из двух и более листов бумаги контрастных цветов.

1. Склейте из более короткого листа трубку.

2. Приклейте по полоске двухстороннего скотча вдоль верхнего и нижнего краев трубки.

3. Нарежьте из бумаги контрастного цвета длинные тонкие полоски.

4. Начинайте приклеивать полоски по одной, слегка внахлест, строго параллельно трубке или чуть под углом.

Так выглядят полоски, приклеенные под разными углами.

5. Замаскируйте места склейки горизонтальной полоской бумаги или лентой, приклеенной на термоклей или двухсторонний скотч.

6. Прикрепите к верхней части фонарика петлю для подвешивания. Ее концы можно вклеить под горизонтальную ленту или закрепить на внутренних стенках трубки.

Видео урок

Ещё один вид. Предлагаем вам посмотреть подробную видео инструкцию по изготовлению.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
