Содержание

Изготовление садового опрыскивателя своими руками

Инструменты и техника

В возделывании садовых и огородных культур процесс ухода – один из важнейших этапов. Поэтому наличие распылителя в обиходе необходимо. Но случается, что инструмент выходит из строя или же нет возможности купить его. Не все это знают, но можно сделать опрыскиватели своими руками.

1

Опрыскиватель для сада: назначение и устройство

Опрыскиватель – садовый инструмент, предназначенный для распыления препаратов для ухода за растительными культурами. Своевременная и качественная обработка поможет получить достойный урожай. Этот агрегат позволит сделать следующее:

  • внести подкормку;
  • обработать огород от вредителей, используя минимум вредных компонентов;
  • проводить профилактический уход на даче.

Это устройство поможет покрасить дом, достаточно развести известь и залить раствор в емкость.

Опрыскиватель выполняет свои функции благодаря разнице между давлением воздуха и жидкости, которая находится в плотно закрытой емкости устройства. Аналогичный принцип действия у самых востребованных агрегатов, например, «Жук», «Stanley».

Опрыскиватель Стенли

Опрыскиватель Стенли

Жидкое средство под высоким давлением устремляется к выходу и в момент открытия клапана перемещается через гибкую трубку в своеобразную телескопическую конструкцию, которую увенчала насадка распылитель. В результате жидкость рассеивается в облако, струю, веер либо в комбинацию из этих вариантов.

При этом давление на средство формируется разными методами. Какой именно способ выбран для устройства, зависит от производителя. Встречаются мощные аппараты, оснащенные мотором. Они предназначаются для обработки дерева высотой до 5-10 м. А есть и небольшие опрыскиватели для ручного ухода за цветочными клумбами.

Устройства, оптимизирующие работу мотоблокаУстройства, оптимизирующие работу мотоблока

Устройства, оптимизирующие работу мотоблока

2

Виды распылителей

Благодаря множеству представленных на рынке вариантов, выбрать можно именно тот прибор, который подходит для конкретных запросов. Существует несколько разновидностей ручных опрыскивателей:

  • Помповый. Это устройство – фактически обычный насос, конструкция которого походит на шприц или огнетушитель. Он представляет собой пластиковый цилиндр, оснащенный рукоятью-помпой. Емкость в таких устройствах достигает 1-2 литров.
  • Гидравлический. Прибор предполагает вместительность резервуара 3-12 литров. Его применяют для дачи, сада. Этот опрыскиватель снабжен специальным ремнем для переноски. Распыляется средство с помощью длинной, тонкой трубки. Ее присоединяет к бачку гибкий шланг. Устройство запускается кнопкой.
  • Ранцевый. Оснащен агрегат баком на 10-20 литров. Они встречаются ручные и аккумуляторные. Первые действуют как помповый насос: давление нагнетается в камере. Во втором типе устройств оно создается с помощью электрической батареи.
  • Пневматический. Бывают как ручные, так и переносные приспособления. Давление создает помпа, которая находится в крышке. Устройства преимущественно применяют для дезинфекции помещений большой площади.

Распылители

Распылители

Помимо этого опрыскивающие устройства делят на такие группы:

  1. 1. Моторизированные. Они снабжены бензиновым двигателем.

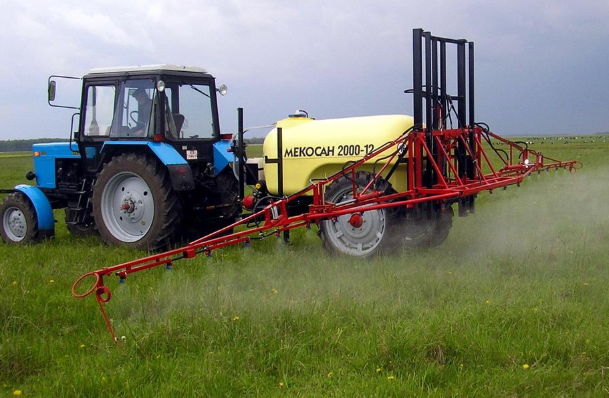

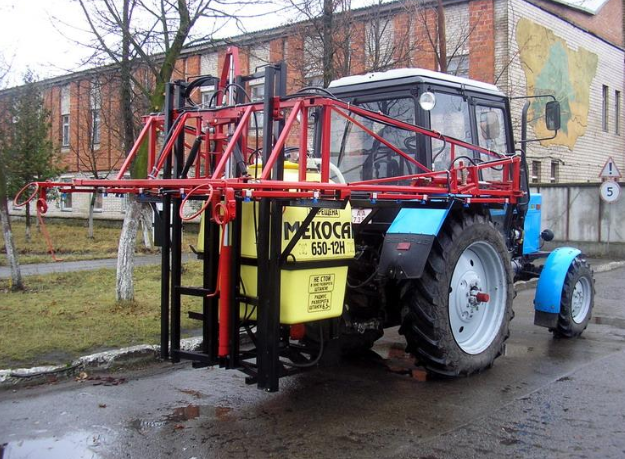

  2. 2. Навесные. Приборы используются как специальное приспособление для трактора. Можно его прикрепить и на мотоблок либо минитрактор.
  3. 3. Гербицидные. Специальные устройства, которые фиксируют на спецтехнике, ими обрабатывают огромные территории.

Можно приобрести личный навесной опрыскиватель, если предстоит обрабатывать большие площади.

Распыляющие устройства для поливочных работ на дачеРаспыляющие устройства для поливочных работ на даче

Распыляющие устройства для поливочных работ на даче

3

Изготовление агрегата своими руками

Нередко для использования на личном участке люди предпочитают изготовить опрыскиватель своими руками. Одни применяют для этой цели веник, другие же задействуют емкость с пульверизатором от бытовой химии или пылесос. Однако подобные методики  не дадут сэкономить на средстве, при использовании получается большой расход. В таком случае есть несколько отличных альтернативных вариантов. Но перед тем как сделать опрыскиватель своими руками, необходимо тщательно продумать, какое из устройств подойдет больше всего, и подготовить примерный чертеж.

Устройства для обработки растений от вредителейУстройства для обработки растений от вредителей

Устройства для обработки растений от вредителей

3.1

Электрический

Чтобы собрать опрыскиватель электрический садовый своими руками, нужен центробежный насос. Благодаря перечню манипуляций его можно переоборудовать. При этом дополнительных деталей почти не требуется.

Для мощных насосов с требуемым захватом воды не менее 360 л/час потребуется поставить самодельный регулятор давления. Для этого в 0,5-1 м от выпускного отверстия устанавливают тройник, используемый обычно для подключения стиральной машины, с закрывающим воду краном. Средство, проходя через отвод, будет направляться обратно в емкость, формируя «малый контур» циркуляции. Это обеспечит необходимое охлаждение.

Электрический садовый распылитель

Электрический садовый распылитель

Для сборки устройства потребуется пластиковая канистра под рабочую жидкость, фильтр, отсеивающий твердые частицы, шланги, телескопическая «удочка» 1,1-2,3 м и сам насос. При работе важно соблюдать меры безопасности. Можно предварительно обсудить все шаги с электриком.

Шланги необходимо одеть на патрубки и закрепить их металлическими хомутами. В резервуар нужно налить жидкость и погрузить насос. Положение крана на тройнике должно быть открытое. После этого надо включать насос, если он работает, средство проходит циркуляцию. Теперь можно приступать к отладке, для чего требуется держать курок опрыскивателя и постепенно закрывать кран. Делать это следует до той поры, когда струя распылителя будет достаточной.

3.2

Аккумуляторный

Чтобы собрать опрыскиватель, функционирующий на аккумуляторе, потребуется подходящая емкость. Рекомендуется для этой цели применить деталь от старого помпового распылителя, которая не подлежит ремонту.

Резервуар должен быть полностью герметичным, а воздушный клапан со штангой рабочими.

Чтобы собрать устройство, также потребуется компрессор и аккумулятор (12В). В емкости необходимо просверлить отверстие, в которое впоследствии нужно вставить автомобильный ниппель. Далее его следует соединить с компрессором. Место стыка требуется обработать герметиком для надежности.

После этого можно подключить компрессор к батарее. Благодаря высокому давлению распыление жидкости будет особенно мелким. Среди преимуществ такого аккумуляторного устройства выделяют возможность ремонта и замены деталей своими руками, без привлечения специалистов.

3.3

Из насоса для велосипеда и пластиковой бутылки

Этот метод сборки опрыскивателя один из самых простых. Здесь не потребуется дорогих составляющих, достаточно детского насоса для велосипеда, ниппеля, насадки от обычного пульверизатора и самой бутылки. Из инструментов необходимы острогубцы.

  1. 1. Из старой камеры для колеса велосипеда следует срезать ниппель, при этом оставляя круг резины в который он вклеен.
  2. 2. Размер окружности должен быть с монету. Уплотнительную гайку при этом следует убрать.
  3. 3. В бутылке нужно просверлить отверстие под ниппель.
  4. 4. После этого его надо продеть внутрь и с помощью спиц вставить металлическую часть в отверстие. Острогубцами ниппель следует протянуть вверх.
  5. 5. Резиновую деталь нужно плотно прижать к внутренней части бутылки.
  6. 6. Далее нужно капнуть немного клея между ниппелем и стенками отверстия.
  7. 7. Из камеры следует вырезать вторую окружность, которую после необходимо надеть на ниппель и закрепить сверху гайкой.
  8. 8. После этого следует прикрутить шланг насоса к ниппелю. Затем залить в резервуар емкость и закрыть ее пульверизатором.
  9. 9. Насос следует закрепить на бутылке скотчем. Рукоять устройства в закрытом состоянии должна быть слегка выше горловой части.

Остается сделать несколько качающих движений, при этом стенки тары станут упругими. После того как емкость будет по плотности словно «бутылка с газировкой», следует наживать ручку. Получившаяся струя поражает напором и рассеиванием. С помощью такого прибора можно обработать как цветок на подоконнике, так и садовые культуры.

4

Преимущества самодельного опрыскивателя

Современные устройства для опрыскивания садовых культур стоят достаточно дорого и при этом часто не отличаются качеством. Самодельные распылители имеют много плюсов.

  • Затраты на такое оборудование минимальны, при этом полученный результат радует мелкодисперсным распылением и отличным давлением.
  • Сборка своими руками позволяет учесть показатели пользователя и собирать устройство с учетом особенностей человека, который будет его использовать.
  • В случае поломки детали можно заменить без особых затрат и усилий.

Существует множество видео инструкций, по которым реально собрать даже навесной опрыскиватель. Закрепив его на мотоблоке, минитракторе можно получить самоходный распылитель.

5

Заключение

Самодельный садовый опрыскиватель – устройство, которое будет полезно как начинающим, так и опытным хозяевам. Для сборки подойдут подручные детали, что позволяет существенно сэкономить средства. Готовый распылитель можно применять как для обработки растений, так и для иных хозяйственных целей.

Как сделать опрыскиватель своими руками

Садоводы, которые выращивают в своих огородах различные виды растительных культур, сходятся во мнении: без правильного и своевременного ухода за насаждениями – далеко «не уедешь». Одним из эффективных инструментов такого ухода, несомненно, является садовый распылитель.Опрыскиваем сад своими руками

Выбираем распылитель для сада и огорода

Достаточно часто предприимчивые садоводы собирают распылители самостоятельно. На самом деле изготовление качественного опрыскивателя своими силами – не такая уж сложная задача. Сделав хорошее самодельное устройство, вы сможете избавить себя от регулярного ремонта распылителя и обеспечить эффективный уход зеленым насаждениям.

Какой вариант более рациональный – покупка хорошего опрыскивателя или его изготовление своими силами? Давай разберемся вместе.

Как нетрудно догадаться, главная функция опрыскивателей – распылять специальные химические составы (стимулирующие, удобряющие и т.д.) на растения соответствующим образом. Препараты, нанесенные подобным способом, отлично прилипают к кустам и деревьям, и могут проявлять свои полезные свойства долгое время. Плодовые деревья и некоторые виды кустов следует опрыскивать в обязательном порядке, только так можно обеспечить им эффективную защиту от различных вредителей и болезней (клещи, тля, черви и прочие).

О видах приборов

Для того чтобы производить процедуру опрыскивания максимально эффективно необходимо использовать садовый распылитель. Все разновидности опрыскивателей делят на несколько категорий в зависимости от принципа действия устройств.

Итак, в данном случае речь идет о:
  • ручных распылителях. Большинство из них представлено в виде пластиковых резервуаров с крышками. В емкость вмонтирован помповый насос. Благодаря работе насоса внутри емкости нагнетается давление. После этого распыление производится путем нажатия специального рычажка.
    Ручные приборы чаще всего бывают двухлитровыми или пол-литровыми. Они отлично подойдут для того чтобы опрыскивать рассаду или прочие невысокие насаждения;
  • помповых распылителях. Агрегат такого типа рассчитан на распыление большого объема химикатов. Объем резервуара у помповых опрыскивателей – от 3 до 15 литров. Прибор обычно вешают на плечо, используя специальный ремень. К крышкам баков устройств крепятся насосы, а к корпусам – шланги с рядом специальных приспособлений (форсунками, штангами, ручками). В настоящее время разновидности помповых распылителей являются одними из наиболее популярных. Если площадь вашего участка не более 30 соток, данный вариант вам подходит ;
  • ранцевых ручных распылителях. Удобство данного прибора заключается в том, что его можно одевать на спину, как ранец. Для того чтобы производить распыление таким опрыскивателем, придется одновременно задействовать обе руки: одна держит штангу с опрыскивателем, а другая нагнетает давление посредством насоса. Объективности ради скажем, что это не очень комфортное занятие;
  • ранцевых аккумуляторных распылителях. Данный тип устройства – это, по сути, улучшенная модификация ранцевого ручного агрегата. Главный плюс такого варианта в том, что здесь для нагнетания давления применяется электропривод (работает от аккумулятора). Такой подход серьезно оптимизирует и убыстряет процесс опрыскивания.
    Различные виды электрических ранцевых распылителей отлично подойдут для участков и минихозяйств с небольшой площадью;
  • бензиновые мотоопрыскиватели обычно используются для опрыскивания больших территорий. Объем резервуара распылителя в данном случае составляет 10-20 литров. Агрегаты данного вида можно разделить на две категории — колесные (свободное перемещение по всей территории) и ранцевые.

О видах распылителейВсе виды перечисленных распылителей могут быть без проблем приобретены в специализированном магазине или заказаны по Интернету. Однако опрыскиватель можно изготовить своими силами, воспользовавшись подручными материалами. Многие садоводы считают такой вариант самым надежным. Самодельный распылитель можно «подогнать» под собственные цели и масштабы. Если вдруг устройство сломается, в этом случае самостоятельный ремонт произвести будет намного легче.

О самодельных распылителях

Многие дачники применяют для обработки своих «владений» самодельные опрыскиватели. Для того чтобы изготовить распылитель-самоделку не нужно быть Кулибиным или Эдисоном, нужно лишь немного смекалки и элементарные стройматериалы. Самый примитивный экономичный вариант – осуществлять опрыскивание с помощью веника. Однако это не очень-то практично, при таком подходе не избежать ненужного расходования удобрений.

Интересный и рациональный вариант – изготовление опрыскивателей из емкостей от стеклоочистителей (такой агрегат подойдет для рассады и небольших кустарников). Перед там, как начать обработку участка, резервуар необходимо тщательно промыть (на стенках могут остаться нежелательные элементы).

Если вы планируете изготовить достаточно современный распылитель для сада, например, агрегат с электроприводом, здесь не обойтись без довольно сложных деталей. Так, вам придется запастись многожильным кабелем, выключателем с кнопкой, штангой для распылителя, армированным шлангом, насосом, емкостью и т.д.

О самодельных распылителях

В принципе своими силами реально собрать даже колесный агрегат для опрыскивания, однако для этого понадобятся сложные технические приспособления.

Итак, разберем подробно процесс изготовления распылителя, который работает от аккумулятора. Для этого нам понадобится емкость. В качестве варианта предлагаем использовать некоторые части старого помпового распылителя, отремонтировать который невозможно. Важный момент: емкость должна быть герметичной, а воздушный клапан и штанга – полностью рабочими.
Для сборки агрегата воспользуемся также автомобильным компрессором и аккумулятором (12В). Сверлим отверстие в баке и осуществляем вставку автомобильного ниппеля. Затем производим соединение ниппеля с компрессором. Для того чтобы отверстие было герметичным используем герметик или резиновую прокладку. Теперь можно произвести подключение компрессора к аккумуляторной батарее. За счет высокого уровня давления в емкости процесс распыления будет производиться мелкими каплями.

Бесспорный плюс самодельного электрического распылителя — это отсутствие проблем с заменой и ремонтом любого из компонентов устройства.

В процессе распыления удобрений не забывайте о технике безопасности. Совершенно не лишними будут головные уборы, рукавицы, защитные костюмы и, конечно, респираторы. После того, как работа будет завершена, необходимо произвести разбор устройства и его тщательную промывку. Затем детали опрыскивателя сушатся, и устройство собирается вновь.

Видео: Электрический опрыскиватель для сада и огорода своими руками.

С этим материалом читают так же:

Как обрезать фруктовые деревья своими руками

Как правильно опрыскивать плодовые деревья

Как выбрать пропитку для деревянных поверхностей

Опрыскиватель своими руками (чертежи) | Своими руками

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Для обработки приусадебных участков обычно применяют ручные опрыскиватели, которые имеют ряд недостатков.

Емкость опрыскивателя рассчитана на 10 л: 9 – для жидких химикатов и 1 – для воздуха. Но ядохимикаты, выпускаемые в ампулах, рассчитаны на 10 л, вот садоводы и путаются, затрудняются с дозировкой: если влить всю ампулу, получишь передозировку – короче, все делается на глаз.

Но от физики никуда не деться. Для работы опрыскивателя необходимо создать и поддерживать избыточное давление воздуха над жидкими ядохимикатами. Поэтому в ручные опрыскиватели и заливается примерно 90% жидкости, а остальное место занимает воздух.

В целях безопасной эксплуатации предохранительный клапан опрыскивателя должен быть отрегулирован на избыточное давление в 3,5-4 атм. Из собственного опыта знаю: чтобы получить качественный туманообразный распыл, надо поддерживать давление не менее 2,5 атм. А как не допустить его падения?


Читайте также: Выращивание рассады – посадка, обработка и уход


Чтобы каждый раз не снимать с плеча опрыскиватель и не накачивать давление до порога срабатывания предохранительного клапана, у меня предусмотрен ресивер для поддержания необходимого давления.

Устройство самодельного опрыскивателя (рис. А)

В верхней части (поз. 2) корпуса 2 опрыскивателя просверливается отверстие и герметично устанавливается штуцер 5 для подачи воздуха. Убирается штатный ручной насос 4 и устанавливается крышка 7, за счет чего объем заливаемого химиката увеличивается. Предохранительный клапан 3 не требует никаких переделок.

Ресивер (поз. 5) нужен для создания запаса воздуха. Объем ресивера должен быть в пределах 10 л. К ресиверу присоединяется «сосок» от автомобильной камеры 2 и штуцер 4 для подключения шланга к редуктору, так как в ресивере создается высокое рабочее давление (порядка 6 атм).

В целях безопасности ресивер необходимо подвергнуть гидравлическому испытанию давлением 1,25 Р, т.е. создать давление 8 атм. Для этого ресивер нужно заполнить водой, подключить компрессор легкового автомобиля и поднять давление до 8 атм. При достижении указанного давления компрессор отключить и через 20 мин. проверить ресивер на прочность и герметичность.

Такое испытание нужно проводить ежегодно перед началом сезона.

Два способа регулировки

Редуктор (поз. 3) необходим для поддержания в опрыскивателе заданного давления. В качестве регулятора давления можно использовать:

а) бытовой пропановый регулятор,

б) производственный редуктор, который используется при газовой резке и сварке металлов.


Читайте также: Какой компрессор лучше выбрать


В этом случае входной штуцер, подсоединяемый к баллону, необходимо переделать под штуцер, подключаемый к армированному шлангу.

Преимущество такого редуктора в том, что у него имеется манометр для контроля давления воздуха в опрыскивателе и возможность непосредственного регулирования давления.

Пропановый регулятор бытового газового баллона рассчитан на низкое рабочее давление. Чтобы подогнать редуктор к опрыскивателю (поз. 3), надо крышку 5 просверлить и нарезать резьбу где-то на М-4 мм.

А для сообщения с атмосферой просверлить другое отверстие 2. Снять крышку, изготовить и установить под пружину глухую тарелку 7, под упор регулировочного болта 3.

Регулировка рабочего давления опрыскивателя производится при помощи регулировочного болта 3. При ввинчивании болта увеличивается упругость пружины и увеличивается давление воздуха в опрыскивателе, и наоборот.

Для нормальной работы опрыскивателя необходимо установить давление в 2,5-3 атм. Для установки такого давления нужно к шлангу штуцера подключить манометр или же ориентироваться на срабатывание предохранительного клапана (поз. 3), так как он отрегулирован заводом на 3,5-4 атм. После регулировки контргайку 7 затянуть.

Устройство работает следующим образом. В опрыскиватель 2 заливаем 10 л ядохимиката. К ресиверу подключаем шланг от автомобильного компрессора и накачиваем воздух до б атм. Все – опрыскиватель готов к работе.

После израсходования всех 10 л химиката давление в опрыскивателе остается таким же, как было в начале работы – 3 атм.

Опрыскиватель садовый своими руками : устройство

I. Штанга с распылителем
II.Бак опрыскивателя
III. Редуктор давления
IV. Шланги армированные
V. Ресивер

1. Штуцер для подключения шланга распылителя
2. Корпус бака
3. Предохранительный клапан
4. Ручной насос
5. Штуцер для подключения шланга к редуктору
6. Шланг армированный
7. Крышка

1. Корпус pec.
2. Корпус клапана авт. камера
3. Крышка
4. Штуцер для подключения шланга к редуктору

Для удобства использования все это можно поместить в рюкзак. Уже длительное время устройство работает безотказно, чем я весьма доволен.ъ

С.С Асапов Татарстан

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Ремонт садового опрыскивателя своими руками Если протекает баллон садового опрыскивателя Зашел…
  • Устройство для полива картофеля “под корень” Переоборудование опрыскивателя для полива картошки…
  • Компрессор из компрессора своими руками (от старого холодильника) КАК СДЕЛАТЬ КОМПРЕССОР ДЛЯ КРАСКОПУЛЬТА…
  • Опрыскиватель из огнетушителя своими руками (чертеж) Как сделать своими руками садовый…
  • Какой выбрать опрыскиватель – советы агронома Выбираем садовый опрыскиватель – какие…
  • Опрыскиватель своими руками – схема и чертёж Как сделать своими руками садовый…
  • Как сделать опрессовку труб в частном доме ОПРЕССОВКА ТРУБ В ЗАГОРОДНОМ ДОМЕ Состояние…

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Опрыскиватели для огорода своими руками, виды, фото и видео

    Опрыскиватель это незаменимый и очень нужный инструмент на каждой даче. Опрыскиватель для огорода используют для обработки растений инсектицидами, для внесения внекорневых подкормок, дождевания и так далее. Многие дачники не торопятся покупать опрыскиватели в магазине, а делают их самостоятельно.

    Некоторые используют старые методы, например опрыскивание при помощи веника. Но если вместо воды использовать удобрения или химические препараты против болезней и вредителей, то такая процедура нередко приводит к ожогам рук, отравлению или аллергической реакции.

    Еще один существенный недостаток веника это неравномерность распыления. На одни растения раствор попадает в избытке, вызывая ожоги, а на другое в недостаточном количестве, что не дает нужного результата. Поэтому лучше использовать агрегат приобретенный в магазине или сделанный своими руками.

    опрыскиватели для огорода

    Виды опрыскивателей

    Все опрыскиватели, сделанные своими руками, являются аналогами промышленных, поэтому стоит разобраться какими они бывают.

    Помповый

    Такой опрыскиватель достаточно бюджетный и вполне подходит для работы на огороде или даче.

    Принцип его действия основан на том, что при помощи помпы закачивается воздух, который выталкивает раствор из резервуара в шланг и распылитель. Пока необходимое давление поддерживается в резервуаре, раствор распыляется. Когда давление снижается, необходимо снова закачать воздух.

    опрыскиватель для огорода своими руками

    Гидравлический

    Принцип работы такого опрыскивателя в целом схож с помповым, но здесь необходимо постоянно докачивать воздух. Это не очень удобно для работы, поэтому такие агрегаты используют реже.

    Мотоопрыскиватель

    Такой агрегат отличается наличием бензинового двигателя. Стоит мотоопрыскиватель довольно дорого, а для небольшого огорода или дачи он будет слишком мощным. Поэтому целесообразно использовать такой агрегат на больших площадях.

    Как сделать опрыскиватель своими руками

    Самый простой вариант ручного опрыскивателя для огорода это использование пустой тары из-под стеклоочистителя. Достаточно хорошо промыть емкость и можно использовать его на огороде. Если резервуар слишком мал, то можно заменить его на 2,5 или 1, 5 литровые бутылки, резьба которых точно соответствует резьбе распылителя.

    Таким агрегатом можно опрыскивать маленькие грядки или отдельные цветы на клумбе, а на посадках картофеля и деревьев пользоваться ним неудобно. Чтобы сделать электрический распылитель большего объема своими руками необходимо воспользоваться следующей инструкцией.

    1. Материалы. Для того, чтобы собрать ручной опрыскиватель своими руками понадобится герметичный резервуар, аккумулятор 12 В, штанга для опрыскивания, обратный клапан и компрессор для автомобиля.
    2. В качестве ёмкости подойдет бак из под молока или кега от пива, можно использовать резервуар от старого опрыскивателя или приобрести пластиковый бидон. В резервуаре необходимо просверлить отверстие для автомобильного ниппеля. Через ниппель к резервуару присоединяется компрессор для автомобиля. Чтобы отверстие было герметичным, под шайбы нужно положить резиновую прокладку или использовать герметик.
    3. Если резервуар взят от старого опрыскивателя, то штанга с распылителем на нем уже имеется. Если в качестве резервуара использовали другую ёмкость, но нужно сделать отверстие для штанги и соединить её с баком.
    4. Компрессор подключают к аккумулятору.

    Так как в баке создается высокое давление, распыление получается мелкими каплями. Кроме того, использование такого распылителя равномерно распределяет капли на растения, что повышает эффективность используемых препаратов. После сборки всей конструкции опрыскиватель можно погрузить на тележку. Так его удобней и легче перемещать по участку.

    Преимущество такого опрыскивателя заключается в том, что он более прост в ремонте и обслуживании, а при необходимости нужную деталь легко заменить. Кроме того, срок службы опрыскивателей не очень большой, редкие агрегаты служат по 10 лет. А покупка нового требует больших денежных вложений, гораздо дешевле сделать такой агрегат в домашних условиях самому, даже если придется покупать некоторые детали.

    Используя на участке агрегаты для опрыскивания любого типа нельзя пренебрегать правилами безопасности.

    Во время работы нужно обязательно одевать защитный непромокаемый костюм, защитную маску, головной убор, резиновую обувь и перчатки. После окончания процесса опрыскиватель нужно разобрать, хорошо вымыть водой, просушить и собрать снова. После окончания сезона необходимо тщательно вымыть агрегат, высушить и убрать на хранение. Зимой хранить опрыскиватель лучше в прохладном помещении в собранном или разобранном виде.

    169

    Опрыскиватель своими руками: советы бывалых фермеров

    Современное сельское хозяйство невозможно без механизации труда. В частности, для ухода за культурными растениями часто применяют опрыскиватели. Это оборудование делится на несколько категорий, соответственно может использоваться на любых площадях.

    Например, есть маленькие ручные модели, которые используются в теплицах. Для обработки средних и больших участков опрыскиватель выполняет функцию навесного оборудования для трактора или мотоблока.

    Стоит отметить, что конструкция опрыскивателей предельно проста, поэтому необязательно приобретать заводские модели. Даже не имея должного опыта, можно сделать опрыскиватель своими руками, используя подходящие подручные материалы. Рассмотрим несколько схем монтажа.

    Особенности конструкции

    Прежде чем приступить к изготовлению самодельного опрыскивателя, имеет смысл ознакомиться с основными требованиями, которые предъявляют к данному виду оборудования.

    Любой опрыскиватель, вне зависимости от конструкции, должен соответствовать следующим критериям:

    1. Размер капли. Распыл химических препаратов должен быть тонким, чтобы избежать ожога растений. Кроме того, это помогает контролировать расход жидкости.
    2. Равномерность. Пестициды должны равномерно покрывать растения, чтобы обеспечить качество обработки.
    3. Распределение. Жидкость из распылителей должна распределяться равномерно, вне зависимости от внешних условий, частоты посадки и ширины междурядий.
    4. Расход. Количество потребляемой жидкости не должно зависеть от концентрации вещества.
    5. Удобство. Вместительность бочки должна соответствовать длине прогонов, это обеспечит лучшую производительность. Кроме того, оборудование должно быть удобным в хранении и эксплуатации.

    Главное, чтобы опрыскиватель не повреждал растения во время движения. К заводским моделям это не относится – здесь каждый элемент рассчитан специалистами. Однако при самодельном изготовлении, на этот нюанс стоит обратить внимание.

    Опрыскиватели классифицируются по расходу жидкости на обработанный гектар. По этому критерию, оборудование делится на четыре группы:

    • сверхмалые – до 5 л;
    • малые – 75-100 л;
    • средние – до 200 л;
    • большие – от 200 л.

    Две последние категории обычно устанавливают на мотоблоки и трактора. Разобравшись с основными положениями, рассмотрим варианты самостоятельного изготовления.

    Способ №1

    Можно собрать опрыскиватель из уже готовых деталей. Запчасти для опрыскивателей продаются в специализированных магазинах, поэтому можно приобретать отдельные детали, создавая собственную модель.

    Например, сделать небольшой ручной опрыскиватель с удлинённой штангой. При помощи такого изделия можно обрабатывать не только кусты и грядки, но и кроны деревьев.

    В результате такой модернизации можно создать практичную и компактную модель. Однако пропадает экономическая выгода – детали всё равно придётся покупать. Зато вы сможете собрать опрыскиватель в соответствии со своими индивидуальными запросами.

    Способ №2

    Предлагаем вариант ручного опрыскивателя, сделанного из подручных материалов. В качестве бака для жидкости, можно использовать бак от старой стиральной машины. Этот элемент обычно выполнен из нержавеющей стали, соответственно будет инертен к пестицидам и химическим удобрениям.

    Кроме того, такие баки обладают достаточной вместительностью, поэтому его хватит на обработку приусадебного участка средней площади.

    Бак можно установить на старую тележку, чтобы облегчить передвижение конструкции по участку. Бак крепится к раме тележки при помощи резьбовых соединений. Для подачи жидкости под давлением потребуется масляный насос от легкового автомобиля.

    Насос будет работать от небольшого электродвигателя, который экономичнее дизельных и бензиновых аналогов. Привод обеспечивается ременной передачей, для этого вал двигателя оснащается малым шкивом, насоса – большим.

    Насос устанавливается внутри ёмкости, двигатель снаружи. К насосу присоединяем медную трубку, которую стыкуем со шлангом распылителя. Двигатель может работать от аккумулятора или электрического кабеля.

    Мы рекомендуем второй вариант, чтобы не утяжелять конструкцию. Отметим, что длина кабеля должна быть не менее 30-40 метров, чтобы опрыскиватель дотягивался до всех уголков участка.

    Преимущество такой конструкции заключается в том, что здесь не используются форсунки для опрыскивателя. Это довольно дорогостоящая деталь, которая часто забивается. К недостаткам относится невозможность регулировать подачу и распыление жидкости.

    Способ №3

    Рассмотрим вариант изготовления более громоздкой, а соответственно производительной конструкции. Такие опрыскиватели подойдут для трактора, и могут применяться на больших площадях. Для изготовления вам потребуются:

    1. Металлическая ёмкость, объёмом 200-300 литров.
    2. Стальной уголок для изготовления рамы.
    3. Трубы круглого сечения.
    4. Электронасос напряжением 12 В.

    Из уголка свариваем раму, дополняем конструкцию трубами, на которых установлены распылители. На раме устанавливается и бак для жидкости, внутри которого монтируется насос. Опрыскиватель агрегатируется к навеске трактора, привод на насос идёт через вал отбора мощности.

    Отметим, что штангу распылителя можно сделать подвижной, чтобы регулировать полив в зависимости от внешних условий. Для этого можно применить винт от домкрата легкового автомобиль. Управление подъёмным механизмом будет осуществляться за счёт гидравлики трактора.

    Такой опрыскиватель неплохо справится с обработкой картофельных полей. Оптимально подходит для работы на участках свыше 20 соток.

    Обратите внимание, что здесь приведены лишь варианты самодельных опрыскивателей. Вы можете вносить изменения и усовершенствовать конструкцию по своему желанию.

    РАССКАЖИ ДРУЗЬЯМ

    Вконтакте

    Facebook

    Twitter

    Одноклассники

    Похожие статьи:

    Тракторные опрыскиватели — особенности, изготовление, видео

    Дополнительное оборудование расширяет возможности тракторов. Оно автоматизирует процесс обработки поля, делает его быстрым и простым. Опрыскиватель на минитрактор или трактор предназначен для обработки растений удобрениями, ядами, водой.

    Тракторные опрыскивателиНавесной опрыскиватель для трактора позволяет в быстрые сроки выполнить удобрение, защиту, подпитку растений. Он экономно расходует раствор, распыляет их по агрокультурам равномерно.

    Разновидности распылителей

    • Вентиляторные. Распыляют растворы под давлением, которое создает вентилятор. Обрабатывают полевые культуры, плодовые деревья, виноград.
    • Насосные. Работают с помощью нагнетаемого давления. Нужны для удобрения картофеля, свеклы и других овощей, зерновых культур.

    Навесные устройства можно использовать на тракторах класса 0,6-1,4. Сила тяги агрегатов должна находиться на уровне 6-14 кН.

    Оборудование должно соответствовать следующим показателям:

    • тонкое и экономичное распыление;
    • равномерная обработка растений;
    • сохранение целостности агрокультур.

    Устройство тракторных опрыскивателей

    Устройство тракторных опрыскивателейСадовый опрыскиватель для минитрактора имеет простую конструкцию.

    • Стальная рама.
    • Бочка для жидкости.
    • Гидравлическая штанга.
    • Специальные предохранители.
    • Корректор подачи воды.
    • Вентилятор или насос.
    • Распылитель.

    Тумблер устанавливают в кабине агрегата, он контролирует работу оборудования. Объем бака для раствора может составляет от 200 л. Это позволяет оперативно обрабатывать поля больших площадей.

    Самодельный опрыскиватель для минитрактора

    Оборудование можно создать самостоятельно, для чего понадобится выдержка и желание. Оператору не нужно покупать дорогие запчасти или изучать целые мануалы инструкций. Достаточно следовать простой схеме.амодельный опрыскиватель для минитрактора

    Как сделать опрыскиватель своими руками на трактор от компрессора?

    Подготовьте нужные комплектующие:

    • раму, уголки с сечением;
    • твердую и гибкую пластиковые трубки;
    • емкость для жидкости;
    • насос.

    Все части нужно соединить. Необходимо установить крепление, с помощью которого конструкция присоединяется к трактору. Далее следует проверить работоспособность распылителя. В случае правильности выполнения всех этапов по конструированию опрыскивателя, он будет эффективно выполнять требуемые работы.

    Самодельный опрыскиватель на трактор своими руками

    Современное сельское хозяйство невозможно без механизации труда. В частности, для ухода за культурными растениями часто применяют опрыскиватели. Это оборудование делится на несколько категорий, соответственно может использоваться на любых площадях.

    Например, есть маленькие ручные модели, которые используются в теплицах. Для обработки средних и больших участков опрыскиватель выполняет функцию навесного оборудования для трактора или мотоблока.

    Стоит отметить, что конструкция опрыскивателей предельно проста, поэтому необязательно приобретать заводские модели. Даже не имея должного опыта, можно сделать опрыскиватель своими руками, используя подходящие подручные материалы. Рассмотрим несколько схем монтажа.

    Особенности конструкции

    Прежде чем приступить к изготовлению самодельного опрыскивателя, имеет смысл ознакомиться с основными требованиями, которые предъявляют к данному виду оборудования.

    Любой опрыскиватель, вне зависимости от конструкции, должен соответствовать следующим критериям:

    1. Размер капли. Распыл химических препаратов должен быть тонким, чтобы избежать ожога растений. Кроме того, это помогает контролировать расход жидкости.
    2. Равномерность. Пестициды должны равномерно покрывать растения, чтобы обеспечить качество обработки.
    3. Распределение. Жидкость из распылителей должна распределяться равномерно, вне зависимости от внешних условий, частоты посадки и ширины междурядий.
    4. Расход. Количество потребляемой жидкости не должно зависеть от концентрации вещества.
    5. Удобство. Вместительность бочки должна соответствовать длине прогонов, это обеспечит лучшую производительность. Кроме того, оборудование должно быть удобным в хранении и эксплуатации.

    Главное, чтобы опрыскиватель не повреждал растения во время движения. К заводским моделям это не относится – здесь каждый элемент рассчитан специалистами. Однако при самодельном изготовлении, на этот нюанс стоит обратить внимание.

    Опрыскиватели классифицируются по расходу жидкости на обработанный гектар. По этому критерию, оборудование делится на четыре группы:

    • сверхмалые – до 5 л;
    • малые – 75-100 л;
    • средние – до 200 л;
    • большие – от 200 л.

    Две последние категории обычно устанавливают на мотоблоки и трактора. Разобравшись с основными положениями, рассмотрим варианты самостоятельного изготовления.

    Способ №1

    Можно собрать опрыскиватель из уже готовых деталей. Запчасти для опрыскивателей продаются в специализированных магазинах, поэтому можно приобретать отдельные детали, создавая собственную модель.

    Например, сделать небольшой ручной опрыскиватель с удлинённой штангой. При помощи такого изделия можно обрабатывать не только кусты и грядки, но и кроны деревьев.

    В результате такой модернизации можно создать практичную и компактную модель. Однако пропадает экономическая выгода – детали всё равно придётся покупать.

    Зато вы сможете собрать опрыскиватель в соответствии со своими индивидуальными запросами.

    Способ №2

    Предлагаем вариант ручного опрыскивателя, сделанного из подручных материалов.

    В качестве бака для жидкости, можно использовать бак от старой стиральной машины. Этот элемент обычно выполнен из нержавеющей стали, соответственно будет инертен к пестицидам и химическим удобрениям.

    Кроме того, такие баки обладают достаточной вместительностью, поэтому его хватит на обработку приусадебного участка средней площади.

    Бак можно установить на старую тележку, чтобы облегчить передвижение конструкции по участку. Бак крепится к раме тележки при помощи резьбовых соединений. Для подачи жидкости под давлением потребуется масляный насос от легкового автомобиля.

    Насос будет работать от небольшого электродвигателя, который экономичнее дизельных и бензиновых аналогов. Привод обеспечивается ременной передачей, для этого вал двигателя оснащается малым шкивом, насоса – большим.

    Насос устанавливается внутри ёмкости, двигатель снаружи. К насосу присоединяем медную трубку, которую стыкуем со шлангом распылителя. Двигатель может работать от аккумулятора или электрического кабеля.

    Мы рекомендуем второй вариант, чтобы не утяжелять конструкцию. Отметим, что длина кабеля должна быть не менее 30-40 метров, чтобы опрыскиватель дотягивался до всех уголков участка.

    Преимущество такой конструкции заключается в том, что здесь не используются форсунки для опрыскивателя. Это довольно дорогостоящая деталь, которая часто забивается. К недостаткам относится невозможность регулировать подачу и распыление жидкости.

    Способ №3

    Рассмотрим вариант изготовления более громоздкой, а соответственно производительной конструкции. Такие опрыскиватели подойдут для трактора, и могут применяться на больших площадях. Для изготовления вам потребуются:

    1. Металлическая ёмкость, объёмом 200-300 литров.

      Как изготовить самодельный опрыскиватель для сада и огорода

    2. Стальной уголок для изготовления рамы.
    3. Трубы круглого сечения.
    4. Электронасос напряжением 12 В.

    Из уголка свариваем раму, дополняем конструкцию трубами, на которых установлены распылители. На раме устанавливается и бак для жидкости, внутри которого монтируется насос. Опрыскиватель агрегатируется к навеске трактора, привод на насос идёт через вал отбора мощности.

    Отметим, что штангу распылителя можно сделать подвижной, чтобы регулировать полив в зависимости от внешних условий. Для этого можно применить винт от домкрата легкового автомобиль. Управление подъёмным механизмом будет осуществляться за счёт гидравлики трактора.

    Такой опрыскиватель неплохо справится с обработкой картофельных полей. Оптимально подходит для работы на участках свыше 20 соток.

    Обратите внимание, что здесь приведены лишь варианты самодельных опрыскивателей. Вы можете вносить изменения и усовершенствовать конструкцию по своему желанию.

    РАССКАЖИ ДРУЗЬЯМ

    Похожие статьи:

    • Дозатор — виды исполнения, конструкция, сфера применения
    • Опрыскиватели для высоких деревьев — инструменты защиты садов и парков от болезней и вредителей
    • Виды опрыскивателей — параметры, определяющие выбор устройства

    Как сделать опрыскиватель своими руками из канистры и на мотоблок с насосом

    Навесное оборудование для тракторов » Самоделки своими руками — сделай сам

    Самодельный опрыскиватель на минитрактор — Видеоинструкции: Как сделать

    Опрыскиватель для мотоблока: своими руками (самодельный на трактор)

    Как сделать опрыскиватель на трактор своими руками обзор, 2017 год

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
