Содержание

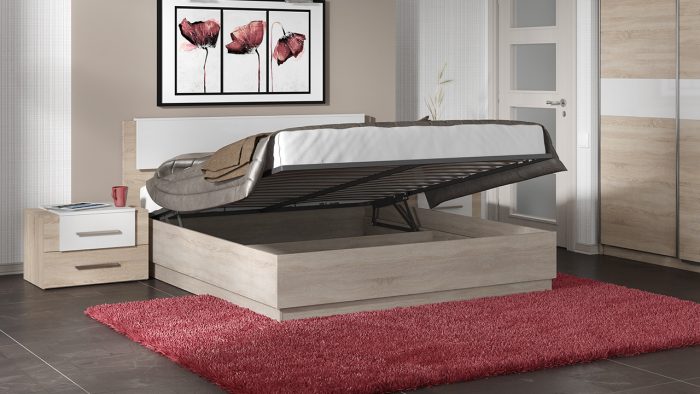

Делаем подъемный механизм для кровати своими руками

С целью экономии пространства в малогабаритных комнатах извлекается максимум пользы с каждого предмета мебели, находящегося в помещении. Места в спальной комнате будет гораздо больше, если ее оборудовать кроватью с нишей под матрасом, использующейся для хранения разнообразных вещей. Подъемный механизм для кровати можно изготовить своими руками, экономя значительные денежные средства. Из данной статьи вы узнаете о преимуществах многофункциональной мебели и подробной пошаговой инструкции, как сделать универсальную подъемную кровать своими руками.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи

Особенности кровати с подъемным механизмом

Кровать с двумя подъемными частями и ящиком для белья

Кровать с подъемным механизмом имеет особенности, на которые стоит обратить особое внимание при создании многофункционального изделия своими руками:

  • размеры планируемого ложе, влияющие на прочность подъемного механизма;
  • ширину создаваемого объекта;
  • фиксацию механизма: горизонтальную либо вертикальную;
  • высоту, влияющую на вместительность ниши;
  • ножки – мебельная продукция будет с ножками или без.

Ознакомившись с особенностями изделия, можно начинать изготовление подъемного механизма для вместительной кровати своими руками.

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас

Преимущества создания своими руками

Изготовление подъемного спального места своими руками является преимущественным по следующим причинам.

  1. Самодельная мебельная продукция является надежной и крепкой.
  2. Материал для мебели выбирается на усмотрение мастера, в соответствии с интерьером спального помещения.
  3. Возможность изготовления предмета желаемых размеров, вписывающихся в интерьер комнаты.
  4. Предмет мебели изготавливается согласно желаниям и предпочтениям владельца.

Прежде, чем приступить к созданию подъемной кровати, необходимо определиться с внешним видом, комплектацией и каркасом желаемого изделия.

Двухспальная кровать из мебельных щитов с подъемным механизмом

Виды подъемных механизмов

Современные кровати производятся с разными встроенными подъемниками, что позволяет откидывать их в вертикальное и горизонтальное положение. Для создания многофункционального ложе используются такие механизмы.

  1. Ручной подъемник – доступный прибор с отсутствием пружин и амортизаторов. Кровать со встроенным ручным устройством применяется для взрослых людей, потому что каркас поднимается с применением немалой силы.

    Механизм с ручным подъемом является самым доступным устройством

  2. Пружинная система – удобная в применении. Имеет небольшой срок эксплуатации – не более 5 лет. Деформация заключается в износе и растягивании пружин. Преимущество устройства заложено в небольшой стоимости системы.

    Пружинный механизм удобен в использовании и имеет небольшую цену

  3. Подъемник с газовым амортизатором является качественным, надежным и долговечным устройством. Прибор функционирует тихо и плавно, отличается длительной эксплуатацией – до 10 лет при постоянном поднимании либо опускании.

    Газовый амортизатор является самыми удобным, надежным, долговечным механизмом

Для самодельного создания кровати подходит любое вышеописанное устройство. Мастер решает, какой лучше прибор использовать, исходя из возможностей и наличия финансов.

Металлический каркас для кровати с подъемным механизмом

Необходимые материалы

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

В процессе монтажа мебельного предмета понадобится материал:

  • подъемник;
  • МДФ и ДСП;
  • рейки из дерева;
  • доски;
  • бруски;
  • обивочная ткань;
  • поролон;
  • матрас;
  • металлический профиль для создания надежной конструкции.

Распространенный и недорогой материал среди мебельщиков – листы ДСП. Можно применять плиты из стружки, ОСП и другие. Выбор материала зависит полностью от предпочтений собственника и наличия денег. Обивочная ткань подбирается с учетом интерьера спального помещения, где будет установлена самодельная кровать.

Заготовив рабочий материал, нужно запастись инструментами, которые понадобятся, чтобы изготовить каркас места для сна.

Необходимые инструменты для мебельной сборки

В процессе выполнения трудоемкой, требующей внимания и сосредоточенности, работы понадобятся:

  • строительный маркер;
  • трехметровая рулетка;
  • электролобзик;
  • дрель;
  • саморезы;
  • сварочный аппарат;
  • болгарка с металлическим диском;
  • уровень;
  • степлер;
  • фен строительный.

Собрав все инструменты и материал, который понадобится во время сборки каркаса, начинаем процедуру конструирования.

Процесс изготовления: пошаговая инструкция

Схема каркаса кровати с подъемным механизмом

Чтобы делать универсальный подъемный механизм для кровати своими руками, нужно подготовить подробные чертежи будущей модели. Во избежание допущения непоправимых ошибок при монтаже кровати, можно ориентироваться на готовый схематический рисунок сборки каркаса.

Подробная схема сборки кровати с подъемным механизмом

Получить информацию о том, как сделать кровать с подъемным механизмом своими руками, можно изучив подготовленные чертежи.

Чертеж подъемного механизма для кровати

Сначала сооружается прочное, надежное основание задуманной кровати. Чтобы изготовить основу ложа, нужно подготовить:

  1. днище, боковые части кровати, царги и изголовье из МДФ либо ДСП – все элементы соответствующего размера;

    Материалы для основания кровати

  2. раму, сформированную из деревянных брусков;
  3. мостки для матраса, созданные из реек и досок.

После окончания подготовительных работ по монтажу из готовых элементов монтируется кроватное основание.

  1. На каркасе, созданном из брусков, закрепляется с помощью саморезов днище для готовящейся ниши.

    Основа каркаса – короб из калиброванных досок

    Крепление реек для фанерного дна

  2. После проделанных шагов, монтируются на каркас царги и боковины.

    Ножки крепятся внутри каркаса

  3. К подготовленной конструкции прикрепляем изголовье с помощью шуруповерта и саморезов.

    Из листа фанеры выпиливается заготовка изголовья и обтягивается поролоном и кожзамом, как и боковые стороны

  4. После окончания процесса сборки основы, устанавливается подъемник кровати. Он продается готовый к применению, поэтому подъемная конструкция монтируется на гайки.

Система трансформации лифт

Сразу фиксируется на раму основания нижняя планка из стали, потом верхний элемент фиксируется к боковой детали.

Газлифт крепится на реечное основание

Установка газовых амортизаторов для кровати с подъемным механизмом

Для создания надежного спального места устанавливается стальное основание, изготовленное из металлического профиля, распиленного болгаркой на детали, нужных размеров и соединенных между собой в цельную конструкцию путем сваривания, что является важным рабочим этапом. После завершения сварочных работ, к основе фиксируется рама из бруса.

Завершающий этап – декорирование

После завершения изготовления кровати, изделие обшивается с помощью поролона, обивочной ткани и мебельного степлера. Благодаря обшивке прячутся элементы каркаса и рамы, получается мягкая, комфортная и эстетически оформленная модель.

Как происходит процесс обшивки готовой модели?

Шаг 1

На основу ложа укладывается поролон. Необходимое количество слоев определяется мастером самостоятельно.

Борты кровати обтягиваются поролоном

Сверху поролон прибивается с напуском примерно 3-4 мм

Шаг 2

Поролон закрывается сверху обивочной тканью, подготовленной заранее. Обивка выбирается соответственно интерьеру комнаты и вкусам собственника.

Борты кровати оббиваются кожзамом

Шаг 3

Обшивка прикрепляется к основе с помощью степлера, который прочно вбивает скобы в каркас мебели. Скобы на обшивке не заметны и не влияют на эстетический вид.

Углы обивки закрепляются уголками

Шаг 4

Боковины модели декорируются обивкой. В местах соприкосновения декоративной ткани и подъемника под обивочный материал подкладывается уплотнитель.

Шаг 5

Фиксируются ножки к готовой модели, если они предусмотрены схематическим изображением.

Готовая кровать с подъемным механизмом, изготовленная своими руками

Изучив детально инструкцию, как можно сделать кровать с подъемным механизмом своими руками, даже начинающий мастер изготовит самостоятельно сложный предмет спального гарнитура.  Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно. Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

Деревянная кровать с подъемным механизмом и нишей для хранения вещей

Видео: Кровать с подъемным механизмом

‘; blockSettingArray[11][«setting_type»] = 1; blockSettingArray[11][«element»] = «h3»; blockSettingArray[11][«elementPosition»] = 1; blockSettingArray[11][«elementPlace»] = 10; blockSettingArray[12] = []; blockSettingArray[12][«minSymbols»] = 0; blockSettingArray[12][«minHeaders»] = 0; blockSettingArray[12][«text»] = ‘

‘; blockSettingArray[12][«setting_type»] = 1; blockSettingArray[12][«element»] = «h3»; blockSettingArray[12][«elementPosition»] = 1; blockSettingArray[12][«elementPlace»] = 11; blockSettingArray[13] = []; blockSettingArray[13][«minSymbols»] = 0; blockSettingArray[13][«minHeaders»] = 0; blockSettingArray[13][«text»] = ‘

‘; blockSettingArray[13][«setting_type»] = 1; blockSettingArray[13][«element»] = «h3»; blockSettingArray[13][«elementPosition»] = 1; blockSettingArray[13][«elementPlace»] = 12; blockSettingArray[14] = []; blockSettingArray[14][«minSymbols»] = 0; blockSettingArray[14][«minHeaders»] = 0; blockSettingArray[14][«text»] = ‘

‘; blockSettingArray[14][«setting_type»] = 1; blockSettingArray[14][«element»] = «h4»; blockSettingArray[14][«elementPosition»] = 1; blockSettingArray[14][«elementPlace»] = 1; blockSettingArray[15] = []; blockSettingArray[15][«minSymbols»] = 0; blockSettingArray[15][«minHeaders»] = 0; blockSettingArray[15][«text»] = ‘

‘; blockSettingArray[15][«setting_type»] = 1; blockSettingArray[15][«element»] = «h4»; blockSettingArray[15][«elementPosition»] = 1; blockSettingArray[15][«elementPlace»] = 2; blockSettingArray[16] = []; blockSettingArray[16][«minSymbols»] = 0; blockSettingArray[16][«minHeaders»] = 0; blockSettingArray[16][«text»] = ‘

‘; blockSettingArray[16][«setting_type»] = 1; blockSettingArray[16][«element»] = «h4»; blockSettingArray[16][«elementPosition»] = 1; blockSettingArray[16][«elementPlace»] = 3; blockSettingArray[17] = []; blockSettingArray[17][«minSymbols»] = 0; blockSettingArray[17][«minHeaders»] = 0; blockSettingArray[17][«text»] = ‘

‘; blockSettingArray[17][«setting_type»] = 1; blockSettingArray[17][«element»] = «h4»; blockSettingArray[17][«elementPosition»] = 1; blockSettingArray[17][«elementPlace»] = 4; blockSettingArray[18] = []; blockSettingArray[18][«minSymbols»] = 0; blockSettingArray[18][«minHeaders»] = 0; blockSettingArray[18][«text»] = ‘

‘; blockSettingArray[18][«setting_type»] = 1; blockSettingArray[18][«element»] = «h4»; blockSettingArray[18][«elementPosition»] = 1; blockSettingArray[18][«elementPlace»] = 5; blockSettingArray[19] = []; blockSettingArray[19][«minSymbols»] = 0; blockSettingArray[19][«minHeaders»] = 0; blockSettingArray[19][«text»] = ‘

‘; blockSettingArray[19][«setting_type»] = 1; blockSettingArray[19][«element»] = «h4»; blockSettingArray[19][«elementPosition»] = 1; blockSettingArray[19][«elementPlace»] = 6; blockSettingArray[20] = []; blockSettingArray[20][«minSymbols»] = 0; blockSettingArray[20][«minHeaders»] = 0; blockSettingArray[20][«text»] = ‘

‘; blockSettingArray[20][«setting_type»] = 1; blockSettingArray[20][«element»] = «h2»; blockSettingArray[20][«elementPosition»] = 1; blockSettingArray[20][«elementPlace»] = 1; blockSettingArray[21] = []; blockSettingArray[21][«minSymbols»] = 0; blockSettingArray[21][«minHeaders»] = 0; blockSettingArray[21][«text»] = ‘

‘; blockSettingArray[21][«setting_type»] = 3; blockSettingArray[21][«element»] = «p»; blockSettingArray[21][«directElement»] = «#toc_container»; blockSettingArray[21][«elementPosition»] = 0; blockSettingArray[21][«elementPlace»] = 1; blockSettingArray[22] = []; blockSettingArray[22][«minSymbols»] = 0; blockSettingArray[22][«minHeaders»] = 0; blockSettingArray[22][«text»] = ‘

‘; blockSettingArray[22][«setting_type»] = 3; blockSettingArray[22][«element»] = «p»; blockSettingArray[22][«directElement»] = «social»; blockSettingArray[22][«elementPosition»] = 0; blockSettingArray[22][«elementPlace»] = 1; blockSettingArray[23] = []; blockSettingArray[23][«minSymbols»] = 0; blockSettingArray[23][«minHeaders»] = 0; blockSettingArray[23][«text»] = ‘

‘; blockSettingArray[23][«setting_type»] = 3; blockSettingArray[23][«element»] = «p»; blockSettingArray[23][«directElement»] = «social»; blockSettingArray[23][«elementPosition»] = 0; blockSettingArray[23][«elementPlace»] = 2; blockSettingArray[25] = []; blockSettingArray[25][«minSymbols»] = 0; blockSettingArray[25][«minHeaders»] = 0; blockSettingArray[25][«text»] = ‘

‘; blockSettingArray[25][«setting_type»] = 3; blockSettingArray[25][«element»] = «p»; blockSettingArray[25][«directElement»] = «#nav_menu-2»; blockSettingArray[25][«elementPosition»] = 1; blockSettingArray[25][«elementPlace»] = 1; blockSettingArray[26] = []; blockSettingArray[26][«minSymbols»] = 0; blockSettingArray[26][«minHeaders»] = 0; blockSettingArray[26][«text»] = ‘

‘; blockSettingArray[26][«setting_type»] = 3; blockSettingArray[26][«element»] = «p»; blockSettingArray[26][«directElement»] = «widget_construct»; blockSettingArray[26][«elementPosition»] = 1; blockSettingArray[26][«elementPlace»] = 1; blockSettingArray[27] = []; blockSettingArray[27][«minSymbols»] = 0; blockSettingArray[27][«minHeaders»] = 0; blockSettingArray[27][«text»] = ‘

‘; blockSettingArray[27][«setting_type»] = 1; blockSettingArray[27][«element»] = «h2»; blockSettingArray[27][«elementPosition»] = 1; blockSettingArray[27][«elementPlace»] = 1; var jsInputerLaunch = 15;

berkem.ru

Кровать с подъемным механизмом своими руками: инструкция сборки

Конструкции для спальных комнат с подъемным устройством приобретаются для меблировки квартир с небольшой площадью. Изделия надежны, практичны, бюджетны, функциональны, эргономичны. Конструкции используют вместительным блоком под размещение постельного белья и вещей для спальни. Можно сделать кровать с подъемным механизмом своими руками, с учетом особенностей дизайна интерьера, габаритов и конфигурации помещения, требуемого функционала.Кровать с подъемным механизмом своими руками

Похожие статьи:

Виды кроватей с подъемным механизмом

Кровати с подъемным механизмом выпускаются с разными типами открывающих устройств, различных размеров, конфигураций, способов трансформации.

Классификация по типу подъемного устройства представлена 3 видами: с ручным подъемом, на спиральных пружинах, на газовых амортизаторах.

Крепление с помощью витых пружин монтируется просто, надежно в эксплуатации. Стоимость системы крепления доступная. Однако пружины изнашиваются и растягиваются при нарушении правил использования. При повреждении нескольких элементов потребуется менять систему полностью. Гарантийный срок механизма – не больше 5 лет.

Подъемное устройство на газовых амортизаторах не требует физических усилий при эксплуатации, обеспечивая простой доступ к блоку под вещи и постельное белье в нижней части кровати. Газовые устройства позволяют перемещать ложе в открытое положение бесшумно и плавно. При выборе системы учитываются габариты и вес поверхности спального ложа. Устройства рассчитаны на подъем объемных матрасов. Производители выдают гарантию на эксплуатацию механизма на период до 10 лет.

Ручной подъем спального ложа (на петлях) из-за отсутствия вспомогательных элементов требует физических усилий при трансформации кровати. Однако прочность, долговечность эксплуатации устройства большая. Ручные механизмы не оснащены системами для плавного подъема и пружинными устройствами, поэтому имеют невысокую цену. Для того чтобы получить доступ к блоку для постельных принадлежностей, потребуется убирать матрас. В меблировке детских комнат механизм не используют.

По числу спальных мест различают односпальные и двуспальные модели.

Односпальные конструкции компактны, универсальны, подходят для небольших помещений, позволяя организовать добавочное место отдыха. Модели часто изготавливают в виде тахты и размещают в углу комнаты. Кровати односпального формата с подъемным устройством применяются при оформлении детских и подростковых комнат. Для комплектации используется пружинный механизм либо газовые амортизаторы. Подъемную систему в узких кроватях монтируют вдоль коротких частей.

Двуспальные конструкции эргономичны, удобны, подходят для компактных помещений и комнат подростков. В разложенном положении конструкция обеспечивает комфортный отдых.

Механизм в двуспальных моделях зависит от веса кровати и матраса. Для массивных конструкций необходимы амортизаторы газовые, для легких – пружинные блоки.

В соответствии с количеством объединяемых элементов мебели различают подъемные кровати с диваном, кровать-тахту, место для отдыха, трансформируемое в тумбу и т. д. Спальное ложе можно встраивать в шкаф. Последняя модель наиболее проста для конструирования и сборки подъемной кровати своими руками.

Кровати различаются и способами подъема спального ложа: вертикальным либо горизонтальным.

Чертежи

Изготовление конструкции подъемной кровати начинается с детальной проработки чертежей и схем крепления элементов. На эскизах необходимо отобразить размеры составляющих изделия, способы крепежа торцевых, боковых частей и т. д.

Конструкция кровати представляет короб, который создается из 4 плит и 4 поперечных элементов для дна каркаса. При составлении чертежа учитываются параметры матраса, длина может варьироваться от 180 см, ширина – от 80 до 180 см. Необходимо определить размеры и габариты ложа, число спальных мест.

Планируемые добавочные элементы (полки, выдвижные ящики) также размечают на схеме. При подготовке важно составить и схему крепления элементов с подъемным механизмом.

Инструменты и материалы

Для конструирования кровати подходит массив разных пород дерева либо древесно-стружечные плиты – ДСП, ДВП, МДФ, ЛДСП, ОСП. Наибольшей популярностью пользуются листы МДФ и ДСП. Древесные плиты просты в обработке, надежны в эксплуатации.

Для монтажных и сборочных работ потребуется фурнитура: саморезы, конфирматы, уголки, кромочная лента, болты, шайбы, гайки. Подъемное устройство можно собрать самостоятельно либо приобрести в готовом виде.

Для обработки древесины и крепежа элементов кровати необходим набор инструментов. Это шуруповерты и отвертки, электролобзик, дрель, рулетка, уровень, степлер мебельный. Пригодятся также: строительный фен, аппарат для сварки, ножовка, струбцины, поролон, маркеры, карандаши, планки из стали.

Пошаговая инструкция

До того как сделать трансформируемую мебель, требуется определить конструкционные особенности модели, рассчитать конфигурацию и количество составляющих элементов, определить очередность сборки частей.

Работа состоит из нескольких этапов: обработка и подготовка элементов конструкции из плит МДФ, сборка и крепеж деталей корпуса и рамы. Затем требуется смонтировать вкладной каркас, собрать конструкции подъемных механизмов, соединить их с основанием и разместить матрас.

Подготовка и сборка деталей из МДФ

Детали конструкции из МДФ требуется выпиливать по готовым чертежам. Для одинаковых элементов изготавливается шаблон, по которому отмеряют типовые части кровати. Работы по распиловке можно выполнить самостоятельно либо заказать у производителя, что упростит сборку.

Для разметки деталей требуется разместить плиты МДФ на ровной поверхности. Лист древесной плиты специалисты советуют разрезать на оптимальные для раскраивания части.

С использованием карандаша, линеек, рулетки на плитах размечаются элементы корпуса. Затем на верстаке струбцинами крепятся части листа МДФ. Изготавливаем деревянные элементы для корпуса кровати с помощью электролобзика.

Плиты необходимо облагородить шлифовальной машиной и покрыть лаком. Требуется обработать торцы элементов конструкции с помощью кромочной ленты для безопасной эксплуатации.

Затем выставляются боковые царги, задняя стенка, изголовье, поперечная планка. С внешней стороны угловых соединений необходимо просверлить отверстия для конфирматов. Крестовой отверткой устанавливается крепеж. Головки конфирматов закрывают заглушками из пластика, крепят на клей ПВА.

Внутри 4 углов конструкции шуруповертом устанавливаются уголки из пластмассы. Для увеличения прочности каркаса размещается поперечная доска, которая соединяется с боковинами с помощью стальных уголков и шурупов.

Собранный каркас ставится на бок. По периметру кровати шурупами крепится лист для дна. По углам в нижних частях каркаса, а также по центру высверливаются отверстия. В них устанавливают ножки, на которые крепят опоры из пластика, обеспечивающие легкое движение мебели.

Монтаж вкладного каркаса под матрас

Надежность эксплуатации ложа допускается увеличить с помощью добавочного каркаса для кровати. Элемент особенно рекомендован для просторных моделей – двуспальных и размера «king-size». Каркас изготавливают из стального профиля и деревянных планок. Форму и габариты дополнительного каркаса заранее проектируют под конструкцию. Профиль распиливается на элементы в соответствии с чертежом, в работе используется болгарка. Детали соединяют аккуратными сварочными швами.

Между поперечными и продольными деталями в местах соединений необходимо закрепить стойки, которые увеличат прочность конструкции, позволят избежать произвольного складывания при использовании. Затем необходимо обработать торцы. Ножки крепятся к углам каркаса, если детали предусмотрены схемой изделия.

Изготовление подъемных механизмов

Самостоятельная сборка подъемного устройства сократит затраты на изготовление трансформируемой конструкции. Элементы системы должны быть с высокими показателями прочности, т. к. нагрузка при эксплуатации распределяется не только на амортизатор и планки, но и на узлы крепления, фурнитуру.

На коробе требуется высверлить 3-4 проема под крепеж системы. К конструкции прикрепляют уголки подъемного приспособления. Основание кровати опускают внутрь короба. С учетом расположения нижней доски просверливают отверстия в каждой стороне рамы.

Между коробом и рамой делают зазор размером от 5 до 10 мм и устанавливают подъемный механизм. Затем затягивают болты на верхней планке. Систему соединяют поршнями, которые крепят к элементам механизма сверху и снизу. До того как монтировать устройство на кровать, требуется протестировать надежность амортизаторов. Не должно быть скрипов и сбоев при подъеме, произвольного опускания основания.

Что вы делайте со старой мебелью?Poll Options are limited because JavaScript is disabled in your browser.
  • Увозим на дачу, в деревню, в гараж 36%, 315 голосов

    315 голосов 36%

    315 голосов — 36% из всех голосов

  • Ремонтируем, обновляем 22%, 197 голосов

    197 голосов 22%

    197 голосов — 22% из всех голосов

  • Выкидываем 20%, 176 голосов

    176 голосов 20%

    176 голосов — 20% из всех голосов

  • Отдаём, дарим 14%, 122 голоса

    122 голоса 14%

    122 голоса — 14% из всех голосов

  • Продаём 8%, 73 голоса

    73 голоса 8%

    73 голоса — 8% из всех голосов

Всего голосов: 883

05.04.2018

×

Вы или с вашего IP уже голосовали.

Сборка

Из элементов монтируется основа кровати, к раме из бруса крепят дно под ящики и плиту под матрас. На конструкцию устанавливают раму и боковины, в основании фиксируется изголовье.

Специалисты рекомендуют разделять короб под спальным ложем на отсеки. Это позволяет уменьшить опасность деформирования конструкции при увеличении нагрузки.

Собранные каркас трансформера и подъемную систему требуется сделать единой конструкцией. Для соединения элементов используются саморезы. В металлической раме вкладного каркаса сверлятся отверстия для крепежа. Затем следует установка подъемного механизма на кровать. Сначала нижнюю стальную планку монтируют к основанию рамы, затем верхнюю – к боковой части. Элементы крепятся болтами. Головки болтов с внешней стороны боковин каркаса закрывают заглушками из пластика, подобранными под оттенок МДФ.

Надежность соединения и действие открывающего механизма тщательно проверяют перед эксплуатацией. Можно установить блокираторы и усилители. Дополнительные элементы позволят избежать произвольного закрытия конструкции.

vseme.ru

Кровать с подъёмным механизмом своими руками: инструкция

Кровати с подъемным механизмом покупаются потребителями не только для повышения удобства и комфортности сна, а еще и для минимизации негативных последствий проживания в малогабаритных квартирах. Жители хрущевок понимают, о чем речь, в них редко можно встретить спальную комнату, позволяющую установить хорошую современную двуспальную кровать. Если ее втиснуть в помещение, то для шкафа под постельные принадлежности не останется места. А наличие кровати  с подъемным механизмом позволяет решить эту проблему без особых усилий.

Кровать с подъёмным механизмом своими руками

Кровать с подъёмным механизмом своими руками

Плюсы и минусы подъемных механизмов

Хранение вещей частого использования под подъемным матрасом не всегда является оптимальным решением.

  1. Поднимать каждый день систему с матрасом довольно сложно. Приходится вначале убирать постель, а потом опять ее застилать.
  2. Не все механизмы могут компенсировать большой вес конструкции, необходимо прилагать значительные физические усилия для подъема кровати. Есть возможность значительно облегчить этот процесс, но по неизвестным причинам ни одна заводская модель не использует ее. Мы ниже в этой статье мы расскажем, как это сделать самостоятельно.
  3. Под матрасом собирается много пыли, все вещи и постельные принадлежности, хранящиеся под кроватью, надо тщательно укрывать для защиты от загрязнений.
  4. Постельные принадлежности полностью закрывают вентиляционные отверстия пространства под матрасом. В замкнутом объеме не может функционировать естественная вентиляция – повышаются параметры относительной влажности воздуха. Негативные последствия касаются вещей и всех конструкций кровати.
При заполнении пространства под матрасом нарушается естественная вентиляция кровати

При заполнении пространства под матрасом нарушается естественная вентиляция кровати

Перечисленные проблемы являются недостатками кровати с подъемным механизмом. Но все не так плохо, ознакомьтесь с преимуществами конструкции.

  1. Универсальность. Кровать используется по прямому назначению и одновременно заменяет большой комод для хранения различных предметов. В ней можно складывать спальные принадлежности, сезонную одежду и обувь, редко используемые предметы, инструменты т. д. Большинство домохозяек имеет определенное количество вещей, которые и выбросить жалко, и носить не хочется. Они должны вначале отлежаться, а только после этого принимается решение об их дальнейшей судьбе.
  2. Возможность использования самых современных технических достижений. Если ранее механизмы для облегчения подъема имели только пружины, то сегодня весь процесс может управляться дистанционно при помощи инфракрасного переносного пульта.
Подъемным механизмом можно управлять дистанционно

Подъемным механизмом можно управлять дистанционно

Осталось объективно взвесить все достоинства и недостатки и только после внимательного анализа факторов принимать окончательное решение.

Виды подъемных механизмов для кровати

От их функциональности и надежности во многом зависит комфортность пользования кроватью. Всего существует три вида устройств: ручной, пружинный и газовый. В связи с наличием огромного числа недостатков, ручной механизм в настоящее время для изготовления мебели не применяется. Что касается двух других, то размеры, расположение рычагов, механическая схема и способ фиксации никаких принципиальных различий не имеют. Разница в накопителях потенциальной энергии.

Таблица. Виды и характеристики подъемных механизмов

Вид подъемного механизмаКраткое описание конструкции, преимущества и недостатки
Пружинный

Пружинный

Традиционная, проверенная временем и многочисленными потребителями конструкция. Очень надежный механизм, энергия подъема аккумулируется обыкновенными витыми пружинами из специальной высоколегированной стали. В зависимости от расчетного веса корректируются параметры и количество пружин. Кроме того, конструкторы предусмотрели возможность изменения натяжения пружин самими потребителями, это преимущество намного улучшает комфортность пользования мебелью. Вы можете точно регулировать потенциальную энергию растянутой пружины за счет изменения мест ее крепления – учитывается вес конкретного матраса. Пружинный подъемный механизм практически не ломается, дешевый и простой в использовании, есть специальные упоры для фиксации выбранного положения. Единственный недостаток – иногда во время подъема пружины немного скрипят. Но в это время никто на кровати не спит и, соответственно, звуки никому не мешают.
Газовый

Газовый

Довольно новый механизм, для подъема кровати применяется потенциальная энергия сжатого газа. Главный элемент – специальный цилиндр с закачанным под высоким давлением газом. При поднимании/опускании кровати шток цилиндра с поршнем увеличивает или уменьшает объем полости, что приводит к изменению количества потенциальной энергии. Такой механизм имеет целый ряд недостатков. Первый – высокая стоимость, по цене он может в несколько раз превышать пружинный аналог. Второй – сложность изготовления. Надо обеспечить высокую точность обработки поверхностей поршня и цилиндра, сальников и манжетов. Конструкторы знают, что чем больше различных деталей имеет механизм – тем ниже его надежность. Объясняется все просто – каждая из многочисленных деталей может сломаться, а это оказывает негативное влияние на устройство. Третий недостаток – невозможность самостоятельно отрегулировать количество кинетической энергии. Воздух нагнетается при производстве, вам самостоятельно не удастся увеличить или уменьшить его давление. Во время эксплуатации кинетическая энергия постоянно немного уменьшается из-за негерметичности соединения, падения минимальные, но они всегда присутствуют. Энергия указывается на корпусе цилиндра, эти данные позволяют узнать, какой вес могут поднимать газовые механизмы.

Опытные мебельщики рекомендуют использовать пружинные механизмы подъема, за длительное время работы они еще не встречались с их механическими поломками из-за физического износа. Таких положительных характеристик не имеют газовые подъемники.

Цены на кровати с подъёмным механизмом

Кровать с подъёмным механизмом

Советы по установке

Очень важный момент при изготовлении кроватей. Все советы даются на основе анализа практического опыта профессиональных мебельщиков.

Установка подъемного механизма - очень ответственный процесс

Установка подъемного механизма — очень ответственный процесс

Место установки подъемника

Промышленные модели кроватей имеют только одно место крепления механизма – около изголовья к боковинам. Такая схема создает больше неудобств, чем преимуществ. Почему?

  1. В поднятом положении очень большое расстояние между матрасом и полом, не все имеют такой рост. Особенно большие проблемы возникают у женщин и детей.
  2. Устройство фиксации положения вставлено в корпус механизма, состоит из одного или нескольких рычагов. При поднятии кровати на максимальную высоту механизм автоматически срабатывает и фиксирует ее. Снятие фиксации может делаться двумя способами: дальнейшим незначительным поднятием матраса и ручным методом при нажатии на рычаг. Оба способа нельзя считать удобными. Первый мы уже немного рассматривали, людям с низким ростом и так сложно поднимать матрас. А второй способ еще труднее – надо одной рукой придерживать кровать, а второй выключать упорный механизм. Расположение механизма у изголовья создает определенные неудобства

    Расположение механизма у изголовья создает определенные неудобства

  3. Постельное белье сползает к изголовью, доставать его оттуда затруднительно.
  4. Для поднятия матраса надо иметь мощные подъемники. Дело в том, то в этом случае срабатывают законы распределения сил, размер рычага большой (равняется длине кровати), что значительно увеличивает нагрузки на втором конце.

В связи с такими проблемами, опытные мебельщики настоятельно рекомендуют монтировать механизмы подъема не к боковинам у изголовья, а по одному у изголовья и изножья – кровать поднимается в сторону, все эксплуатационные показатели значительно улучшаются. Но есть и одна новая проблема: в зависимости от того, с какой стороны смонтирован механизм, кровать не может ставиться близко к стене, всегда должен быть проход.

Подъем матраса в сторону повышает удобство использования кровати

Подъем матраса в сторону повышает удобство использования кровати

Этапы изготовления

Работы нужно предварительно спланировать, только таким способом можно добиться высокого конечного качества.

  1. Выбор модели. Определитесь с размерами и материалом изготовления кровати. Примерно рассчитайте количество материалов, доборных элементов и метизов, узнайте их стоимость.
  2. Нарисуйте подробный эскиз с указанием габаритных размеров всех главных элементов и узлов. Сделайте деталировку, подготовьте рабочие чертежи.
  3. Проверьте инструменты и специальные приспособления, если есть мастерская – освободите рабочий стол.
Начинать нужно с составления чертежа и расчета материалов для изготовления кровати

Начинать нужно с составления чертежа и расчета материалов для изготовления кровати

Настоятельно советуем при выборе модели кровати трезво оценивать свой практический опыт мебельного строительства. На практике все делать намного сложнее, чем читать об этом в статьях. Опытные плотники рекомендуют вначале изготовить своими руками несколько простых предметов мебели, а только потом браться за сложные.

Пошаговая инструкция

Мы сделаем детскую кровать из натуральных досок, механизм подъема крепится к изголовью и изножью и обеспечивает боковое опрокидывание матраса. Детям намного проще пользоваться таким устройством, о его преимуществах мы уже рассказывали. Размеры деталей не даются умышленно, каждый пусть изготавливает по своему эскизу. Главное понять технологию, рулеткой работать умеют все.

Составление чертежа кровати

Составление чертежа кровати

Подготовка деталей кровати

Шаг 1. Подготовьте щиты для изготовления спинок и боковин. Доски должны быть ровными и пропущенными через двусторонний рейсмус, он сделает гладкими поверхности и выровняет пиломатериалы по толщине. Намажьте доски клеем и плотно сожмите их струбцинами. В таком положении оставьте для высыхания клея примерно на сутки. Последняя операция – шлифовка поверхностей. Выполнять это намного проще специальными электрическими шлифовальными машинками.

Доски склеивают в щиты и зажимают до высыхания струбцинами

Доски склеивают в щиты и зажимают до высыхания струбцинами

Шаг 2. Подготовьте бруски для ножек и упоров подвижного элемента матраса, подойдут с размерами 30×40 мм. Поверхности также должны быть отшлифованными, перед этим пиломатериалы пропускаются на рейсмусе.

Бруски для ножек и щиты обязательно шлифуют до гладкости

Бруски для ножек и щиты обязательно шлифуют до гладкости

Шаг 3. Нарисуйте эскиз спинки, если не нравится – рассмотрите несколько вариантов. Перенесите рисунок на мебельный щит, еще раз проверьте все размеры. Выпилите контур электрическим лобзиком. Обращайте внимание, чтобы пила была острой и не оставляла с обратной стороны мебельного щита заусениц. Их потом необходимо убирать, а это потребует много времени. Кроме того, могут оставляться следы на лицевой поверхности.

Переносят эскиз на щиты

Переносят эскиз на щиты

Кромки отшлифуйте и пройдите ручным фрезером. Профиль фрезы выбирайте по своему усмотрению.

Кромки заготовок обрабатывают фрезером

Кромки заготовок обрабатывают фрезером

Цены на линейный ряд фрезеров

Фрезер

Шаг 4. Установите декоративные палочки между двумя деталями спинки. Детали надо вырезать из бруска 20×20 мм, соединение делается шкантиками Ø 10 мм. Точно размещайте элементы, они должны быть полностью симметричными как по отношению к оси спинки, так и на спинке и изголовье.

Декоративные элементы крепят с помощью шкантов

Декоративные элементы крепят с помощью шкантов

Важно. Не забывайте, что кровать детская, тщательно закругляйте все острые углы, исключайте вероятность травмирования.

Шканты должны быть прочными, на узлы действуют большие усилия. Шканты и отверстия обязательно смазывайте столярным клеем.

Шаг 5. Согласно размерам подготовьте две боковины кровати. Делать их просто, вырежьте из ранее подготовленных мебельных щитов. Все углы тоже надо закруглять, а поверхности шлифовать.

Из досок делают две боковины кровати

Из досок делают две боковины кровати

Шаг 6. С двух сторон покройте детали кровати специальным защитно-декоративным средством. Оно не имеет запаха, не вызывает аллергических реакций и одновременно надежно защищает древесину от вредителей, плесени и дает очень интересный оттенок. Наносить надо два слоя, первый почти полностью впитывается, поверхность матовая. Второй уже остается на поверхности деталей и придает им блеск.

Все детали будущей кровати покрывают защитно-декоративным составом

Все детали будущей кровати покрывают защитно-декоративным составом

Элементы кровати готовы, можно приступать к монтажу.

Сборка каркаса

Работы проще делать при помощи металлических уголков, они покупаются в мебельном магазине одновременно с подъемным механизмом. Вы уже знаете количество и номенклатуру крепежа и оптимальный тип подъемника.

Шаг 1. Отступите от верхней кромки боковин по 10 см. У нас обрешетка под матрас будет делаться из брусков толщиной 5 см, на эту величину утапливается матрас. Вся остальная его часть возвышается над каркасом. Сделайте разметку под металлические уголки. Не спешите, по несколько раз проверяйте правильность размещения крепежа.

Выполняют разметку под уголки

Выполняют разметку под уголки

Шаг 2. Прикрепите уголки к двум боковинам.

Прикручивают уголки саморезами к боковинам

Прикручивают уголки саморезами к боковинам

Практический совет. Чтобы не появился зазор между боковинами и спинками, уголок не прикручивайте около самого торца, а отступите от него 1–2 мм. Во время закручивания самореза спинка сильно притянется к торцам боковин, конструкция будет прочной и красивой. Устойчивость увеличивается за счет большой площади упора двух нагруженных деталей.

Шаг 3. Выставьте боковины на подставки и прикрутите их к изголовью и изножью.

Соединяют уголками боковины с изголовьем и изножьем

Соединяют уголками боковины с изголовьем и изножьем

Шаг 4. Сделайте дно кровати. Можно использовать рейки 20×30 мм, всего надо три штуки: две по бокам и одну посередине. Дно закрывается тонкими ламелями.

Дно делают из продольных брусков и тонких поперечин

Дно делают из продольных брусков и тонких поперечин

Цены на аккумуляторную дрель-шуруповерт

Аккумуляторная дрель-шуруповерт

Шаг 5. Изготовьте обрешетку под матрас. Подойдут бруски, длина зависит от размеров кровати.

Основание под матрас делают прямо в каркасе кровати

Основание под матрас делают прямо в каркасе кровати

Важно. В связи с тем, что решетка кровати подъемная, она должна быть меньше корпуса примерно на один сантиметр по всему периметру. Чтобы этот параметр не сбивался во время изготовления элемента, пользуйтесь обыкновенными шаблонами.

Шаг 6. Закрепите к решетке и спинкам механизмы подъема. Отрегулируйте их положение и проверьте функциональность.

Прикручивают к боковинам подъемные механизмы

Прикручивают к боковинам подъемные механизмы

При выборе подъемника помните, что у вас матрас поднимается в сторону. Это значит, что усилия уменьшаются примерно в два раза. Конкретное значение зависит от отношения длины кровати к ее ширине.

Установка газового лифта на кровать

Установка газового лифта на кровать

Видео — Кровать с подъёмным механизмом своими руками

Кровать с подъемным механизмом – отличное решение для малогабаритных квартир, теперь вы знаете не только ее преимущества и недостатки, но и подробную инструкцию по изготовлению. Осталось лишь правильно установить, от этого зависит комфортность сна и, соответственно, ваше здоровье. В сети есть много различных советов с методами выбора места установки кровати в спальных комнатах, но большинство из них никакого отношения к научным изысканиям не имеет отношения. На страницах нашего сайта есть очень интересная статья на эту тему, настоятельно рекомендуем прочитать ее.

mebel-expert.info

чертежи, фото, видео » Интер-ер.ру

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-2В условиях нехватки квадратных метров приходится искать возможность извлечения максимальной пользы буквально из каждого предмета интерьера. Даже из кровати, которая, казалось бы, предназначена только для отдыха и не может выполнять никаких других задач. Но как показывает практика, некоторые модели мебели очень даже многофункциональны. Например, кровать с подъемным механизмом – ее можно использовать и для сна, и для хранения всевозможных постельных принадлежностей. Думаете, такое ложе обойдется слишком дорого? Ошибаетесь – вы даже сможете сделать его своими руками. А наши фото, чертежи и видео сборки вам в этом помогут.

Подготовка к монтажу

Изготовление кровати с подъемным механизмом следует начинать с подготовки чертежей, материалов и инструментов.

Если вы выполняете подобную работу впервые, лучше воспользоваться уже готовыми чертежами сборки мебели, чтобы не допустить серьезных проектных ошибок, которые будут стоить вам функциональности кровати.

Из материалов и инструментов вам понадобится:

  • ДСП и МДФ;
  • подъемный механизм;
  • шуруповерт и саморезы;
  • лобзик;
  • бруски;
  • доски;
Подъемный механизм

Подъемный механизм

  • деревянные рейки;
  • степлер мебельный;
  • материал для обивки;
  • листовой поролон.

Что касается подъемного механизма, то он может быть двух типов:

  1. Газовый – функционирует при помощи газовых пружин-амортизаторов. Может быть блокирующим – с фиксацией в определенном положении, а также стандартным – без фиксации. Главные преимущества: бесшумность, легкость эксплуатации, мягкая доводка.
  2. Механический – функционирует посредством металлических пружин. Основное достоинство – возможность регулировки работы подъемной системы путем добавления, снятия, ослабления и подтягивания пружин.

Совет. Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Теперь можно приступать к изготовлению мебели.

Сборка кровати

В первую очередь нужно соорудить прочную основу мебели. Для этого изготовьте:

  • боковины, царги, изголовье и днище для ящиков – из ДСП или МДФ;
  • раму для основания – из брусков;
  • настил для матраса – из деревянных досок и реек.

После смонтируйте из всех этих элементов кроватную основу:

  • на брусковой раме закрепите днище для будущих ящиков;
  • установите на раму царги и боковины, а поверх них – настил для матраса;
  • зафиксируйте на основании изголовье.

Для соединения деталей используйте саморезы.

Схема сборки кровати

Схема сборки кровати

Затем установите подъемный механизм. Он продается уже в готовом виде, так что вам нужно будет только крепко посадить систему на гайки, идущие, как правило, вместе с ней в комплекте: сначала нижняя стальная планка крепится на брусковую раму основания, а затем верхняя – к боковой части.

Совет. Если хотите получить максимально прочную кровать, установите ее на стальной каркас: возьмите профиль и болгаркой распилите его на заготовки необходимых габаритов, а затем сваркой соедините детали в единую конструкцию – в последующем зафиксируйте на ней брусковую раму кровати.

Обшивки и финишная отделка

Когда конструкция кровати готова, ее нужно обшить. Это делается для того, чтобы, во-первых, спрятать каркасные и рамные элементы, во-вторых, получить комфортное и мягкое ложе, а в-третьих, придать мебели эстетичный вид.

Первым делом уложите на основу листовой поролон – оптимальное количество слоев определяйте сами. Сверху закройте его обивочным материалом. Это может быть не только ткань, но и дерматин или кожа. К каркасу обшивку лучше всего крепить с помощью мебельного степлера: его стальные скобы прочно вбиваются в основание, но одновременно остаются малозаметными на обшивке, поэтому не портят внешний вид мебели. Также не забудьте облицевать декоративным материалом и боковые части кровати. В тех местах, где отделка часто будет соприкасаться с подъемным механизмом, можно под основной материал завести небольшие подкладки.

Крепление подъемного механизма

Крепление подъемного механизма

После обшивки осталось только установить финишную фурнитуру: опорные ножки, колесики или ролики.

Таким образом, если разобраться в инструкции, то даже изготовление столь сложного предмета мебели, как кровать с подъемным механизмом, окажется вполне посильной задачей. Так что не спешите тратиться на магазинное изделие – приложив некоторые усилия, вы сможете получить не менее привлекательную модель, но в несколько раз дешевле.

Кровать с подъемным механизмом своими руками: видео

Кровать с подъемным механизмом: фото

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-13

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-13
krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-13

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-12

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-12
krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-12

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-9

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-9
krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-9

krovat-s-podemnym-mexanizmom-svoimi-rukami-chertezhi-6

inter-er.ru

расчет и установка своими руками

Привет, дорогие друзья! Сегодня хочу поговорить с вами о том, как установить подъемный механизм для кровати своими руками, для чего он нужен, что потребуется для сборки и монтажа и не только.

Кровати, оснащенные подъемным механизмом, встречаются в обычных моделях, так и в трансформерах. Яркими примерами можно назвать столы-кровати, а также недавно обсуждаемый шкаф-кровать с элементами трансформации. Такие кровати представляют собой ровную основу, под которой находятся отсеки для хранения разных вещей.

За счет встроенного механизма можно поднимать эту самую основу или сдвигать ее в сторону, открывая тем самым себе доступ к внутреннему пространству. Это как открыть капот или крышку багажника на машине.

подъемный механизм

Купить или сделать

В теории самостоятельно сделать необходимый вам механизм подъема можно. Для этого потребуются соответствующие чертежи, выверенные размеры, инструкция, в которой прописана установка и тот, как сделать все без ошибок.

фурнитура-hettich

Но на практике советую обойтись без этих сложных и лишних манипуляций. Сильно сэкономить, сделав откидной механизм самостоятельно, вы не сможете. Для сборки потребуются отдельные компоненты, цена которых в сумме не так уж сильно отличается от готового механизм, изготовленного проверенным производителем и с четко выверенными размерами, параметрами и характеристиками. В заводских механизмах просчитано, для каких размеров и параметров кровати подойдет та или иная модель. Это дает возможность подобрать нужный вариант, если у вас односпальная, полуторная или двуспальная кровать, сама основа деревянная, из ДСП или из металла, а размеры спального места 160х200 или 180х200, к примеру.

Куда важнее разобраться в том, как собрать или как установить готовый комплект подъемного механизма.

механизм подъемный

Разновидности механизмов подъема

Чтобы понять принцип работы, которым оснащен трансформер на вашей кровати, нужно определить тип используемого механизма для подъема.

Нынешний рынок мебельных изделий предлагает несколько вариантов подъемников. Они предназначены для кроватей разных конфигураций, стиля и дизайна.

В зависимости от принципа работы, выделяют 3 группы.

  • Ручные механизмы с петлями. Самые простые и дешевые варианты, завоевавшие популярность около 40 лет назад. Сейчас кровати с этим механизмом подъема встречаются редко, поскольку для трансформации требуется прикладывать большие усилия. Весь вес кровати фактически поднимается вручную. В настоящее время петли ставят на недорогих моделях, они часто требуют ремонт, не выдерживают активной эксплуатации;
  • Пружинные системы. Удобные, простые в эксплуатации. В современном мебельном производстве наиболее часто применяются именно на недорогих кроватях. Для подъема нужно немного усилий, но ребенок с ним справиться вряд ли сможет. Примерно каждые 5 лет пружины подлежат замене, поскольку растягиваются;
  • Газлифты. Это механизмы, где используются газовые амортизаторы. Самые современные, совершенные и простые в применении. Практически не нуждаются в прикладывании усилий. Работают очень плавно, не создают шум, могут зафиксировать кровать в поднятом состоянии. При правильном выборе, газлифт может служить около 10 лет. По цене самые дорогие.

Вы сами должны решить, какой именно механизм использовать для шкаф кровати, детской мебели или своего собственного дивана. Но учтите, что экономия на механизме себя не оправдывает. Лучше сразу взять качественное и удобное в эксплуатации изделие.

подъемник на кровати

Нюансы выбора газлифтов

Давайте будем объективными. Именно газлифты являются самым предпочтительным вариантом для установки на кровать подъемного механизма.

Диван-кровать

Если кровать собирается с нуля своими руками, лучше заранее рассчитать примерный вес конструкции, и сделать запас в 30-50 килограмм. Исходя из планируемой нагрузки на подъемники, подбирается нужный комплект и даже необходимое количество. Каждый амортизатор рассчитан на определенную предельную нагрузку. Но не нужно выбирать устройства с грузоподъемностью, равной массе самой кровати. Обязательно нужен определенный запас прочности, иначе механизм может не выдержать или очень быстро выйдет из строя, поскольку будет работать в условиях повышенной нагрузки.

На кровати выполняется разметка под крепление механизмов. Рекомендуется монтировать устройства на расстоянии не менее 40 мм от каждого края опорных конструкций.

Вообще в комплекте с подъемниками производители всегда прикладывают инструкцию по монтажу. Если же ее не оказалось, всегда есть возможность посмотреть фото и видео рекомендации.

механизм подъемный для кровати

Установка подъемников

Еще одним вспомогательным источником станет дальнейшая инструкция. Она носит общий характер, но описывает наиболее распространенный и универсальный принцип монтажа подъемников.

Установка предусматривает выполнение таких действий:

  • Сначала собирается непосредственно сам короб кровати. Ведь именно к нижнему корпусу и будет осуществляться крепление механизма;
  • Собирается сам подъемник, если он не цельный, либо в комплекте идет по деталям;
  • Устройство фиксируется на боковой панели. Вообще оптимально взять готовый механизм подъема уже в сборе. Собирать такие девайсы своими руками сложно, для этого нужен опыт и знания;
  • Теперь само спальное место соединяется с подъемником. Возможно тут потребуется помощь, поскольку фиксация осуществляется в поднятом состоянии основания.

На этом установка считается завершенной. Обязательно проверьте работоспособность подъемного устройства, выполните несколько процедур подъема и опускания, убедитесь, что газлифт надежно фиксируется в поднятом состоянии.

Главный аспект, обеспечивающий правильную установку и дальнейшую эксплуатацию любого типа подъемного механизма для кровати, заключается в правильном расчете грузоподъемности и в выборе необходимого места для крепления.

установка подъемного механизма

Поскольку каждая кровать имеет индивидуальные характеристики, общих для всех рекомендаций не существует. Зато существует большой ассортимент подъемников, которые учитывают не только финансовые возможности покупателя, но и конкретные требования, эксплуатационные параметры и предполагаемую нагрузку.

Механизмы подъема и трансформации применяются повсеместно. Взять хотя бы раскладные кресла-кровати или же преимущественно детскую кровать-чердак, где также простыми движениями образуются полноценные спальные места, раскрываются дополнительные возможности мебели.

Кровати с подъемниками откровенное удобные и функциональные. Это те же стандартные кровати, но с расширенными возможностями. Альтернативой им могут служить модели с выдвижными ящиками.

Всем спасибо за внимание!

Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

установка подъемного механизма Загрузка…

vmk-mebel.ru

Кровать с подъемным механизмом своими руками

Нехватка места – это проблема, с которой знакомы многие жители малогабаритных квартир. Хорошим решением данной проблемы является установка кровати-трансформера с подъемным механизмом. Такая конструкция представляет собой отличное спальное место и емкость для хранения постельных принадлежностей, а также других вещей, для которых обычно не хватает пространства в небольших комнатах. Такую кровать можно приобрести в мебельном магазине, но гораздо выгоднее собрать ее своими руками, используя готовый чертеж.

Кровать с подьемным механизмом

Подготовка к началу работ

Основание трансформера и его торцевые, а также боковые механизмы могут изготавливаться из любых материалов. Особой популярностью пользуются всевозможные породы дерева, ламинат, ДСП. Последний тип материала используется наиболее часто, так как он отличается прочностью, надежностью и доступной стоимостью.

Механизм в кровати

Изделие может оснащаться ножками или стоять на полу всем каркасом. Выбор того или иного варианта определяется предпочтениями хозяев. Собственники чаще отдают предпочтение двуспальным кроватям без ножек, потому что такие конструкции облегчают процесс уборки (под конструкцией не скапливается пыль).

Изготовление мебели с подъемным механизмом начинается с подготовки чертежа, выбора подходящих материалов и подготовки рабочих инструментов. Мастеру понадобятся рулетка, уровень, карандаш лобзик, шуруповерт и набор бит, мебельный степлер. Если мебельщик своими руками изготавливает подъемный механизм, то ему также нужны болгарка и сварочный аппарат.

Механизм

К подбору материалов и фурнитуры необходимо подойти с особой ответственностью. Кроме древесины или ДСП (досок, бруса, реек) для изготовления основания и ножек понадобятся стальные планки и металлический профиль, ткань для обивки, поролон. Также нужно приобрести ортопедическое основание под матрас.

Прежде чем сделать трансформер, нужно определиться с его размерами. В соответствии со стандартами ширина кровати варьируется в пределах от 0,9 до 2 м. Именно от ширины односпальной или двуспальной кровати зависит требуемая прочность подъемного механизма, так как чем больше ширина, тем выше вес поднимаемого матраса.

Изготовление подъемника

Подъемный механизм является одним из важнейших элементов трансформера, потому что именно он дает возможность поднимать верх кровати, открывая доступ к полой нижней части, выполняющей функцию хранилища. Подъемник состоит из стальных планок. Они собираются в конструкцию, представляющую собой каркас на подвижных соединениях, которые оборудованы пневматическими амортизаторами.

Кровать

В магазине мебельной фурнитуры можно приобрести готовые подъемные механизмы, рассчитанные на тот или иной вес ортопедической основы и матраса, однако многие мастера предпочитают собирать такие конструкции своими руками.

Механизм состоит из таких элементов:

  1. Верхняя планка, которая прикручивается к нижней стороне каркаса решетки спальной поверхности. Чтобы закрепить ее в нужном положении, необходимо сделать планку из уголкового стального проката.
  2. Две планки – основы подъемника, устанавливаемого на элементы каркаса односпальной или двуспальной кровати.
  3. Две планки, регулирующие высоту подъема решетки матраса и поддерживающие его в поднятом состоянии (когда в этом есть необходимость).
  4. Нижняя опорная планка, которая облегчает движения шарнирных опор. В тех местах, где шарниры соединяются с планкой, последняя имеет небольшие отклонения в форме от угла плоскости.

Все элементы механизма, изготовленные своими руками, должны отличаться высокой прочностью, так как при использовании подъемника нагрузка распределяется на амортизатор, планки, узлы крепления и фурнитуру, обеспечивающую прикрепление конструкции к кровати.

Сборка основания и каркаса

Основной этап работы – изготовление основания трансформера своими руками. Мастер может заказать панели, соответствующие размеру будущего основания, или изготовить их самостоятельно. Сделать это можно, например, из досок, которые следует склеить столярным клеем. Затем, в процессе соединения четырех элементов конструкции, склеенные панели дополнительно укрепятся при помощи уголков. Перед началом сборки основания рекомендуется составить чертеж будущего изделия.

Когда основание готово, следует переходить к изготовлению каркаса. Существует несколько способов сделать его своими руками. Более простой вариант – это когда в качестве каркаса используются продольная перекладина, расположенная посередине основания, и верхние поверхности ножек. Подобное решение актуально только в том случае, если ножки изготавливаются из толстого бруса (100х100 мм) и прикручиваются винтами.

Каркас кровати

Максимальную прочность кровати с механизмом для подъема матраса обеспечивает стальной каркас. Его изготовление может показаться непростое задачей, требующей навыков работы со сварочным аппаратом, однако именно такое решение обеспечит длительную службу трансформера. Чаще всего стальными каркасами оснащают конструкции от двуспальной и выше.

Для изготовления каркаса используется стальной профиль. Размер его сечения определяется габаритами кровати и той нагрузкой, с которой придется справляться основанию изделия.

Размеры каркаса необходимо спроектировать заранее, в соответствии с конструкцией. Распиливание профиля выполняется при помощи болгарки, затем элементы соединяются друг с другом сварным швом.

Между продольными и поперечными элементами механизма необходимо установить поперечные стойки. Они сделают конструкцию более прочной и не позволяет ей сложиться под весом матраса и спящих людей. Затем металлический каркас нужно своими руками прикрутить к основанию. Осуществить это можно при помощи болтов или саморезов. После этого монтируется механизм подъемника. Ножки крепятся к углам каркаса. Чтобы сделать трансформер более мобильным, к его ножкам или основанию можно прикрутить колесики.

Обшивка изделия

Когда все механизмы установлены, остается своими руками обшить изделие. Для этого можно использовать кожу, кожзаменитель, ткань и другие материалы. Прикрепление обшивки осуществляется при помощи клея и строительного степлера. Придать объем и воздушность внутренней части обивки позволяет листовой поролон (чаще всего толщиной около 10 мм).

Сбор кровати

Поролон приклеивается своими руками к бортам кровати, потом края материала заворачиваются к внутренней стороне конструкции, обрезаются и прибивается степлером.

Сверху поролон следует прибивать с напуском примерно 3-4 мм. В местах стыка кусков поролона делается вставка с внутренней стороны (на готовом изделии она не будет заметна).

Затем производится обшивка кожей, кожзаменителем или тканью. Она осуществляется без клея, с разглаживанием рукой. Снизу материал подбивается с напуском, без подворачивания, а сверху – с подворачиванием (для красоты). Затем заводятся и закрепляются углы (при выполнении этой работы своими руками рекомендуется использовать металлические уголки).

Обшивать бортики можно как на завершающем этапе работ, так и на этапе сборки каркаса. На этом работа закончена, теперь можно пользоваться готовым изделием.

nedvijdom.ru

Подъемная кровать своими руками: изготовление и сборка

Как изготавливается подъемная кровать своими руками? В настоящее время владельцы малогабаритных квартир нашли возможность решить проблемы, связанные с небольшой площадью спальни путем установки подъемной кровати.

Подъемная кровать — настоящая находка для малогабаритной квартиры и отличная альтернатива неудобным раскладным диванам.

Эта кровать одним торцом прикрепляется к стене. Утром основу убирают — поднимают вверх. Ночью изделие опускают в горизонтальное положение для сна. Такую эргономичную кровать можно сделать самостоятельно.

Что представляет собой конструкция кровати?

Конструктивно ложе состоит из основания и рамы, которую можно закреплять в вертикальное положение. К низу рамы прикреплено спальное место с помощью подъемного механизма. Кровать прикреплена к раме одним торцом и в поднятом положении имеет вид шкафа. Необходимо, чтобы в сложенном положении конструкция была устойчивой.

Рисунок 1. Схема конструкции подъемной кровати.

Конструкция кровати состоит из следующих элементов:

  • подъемного механизма;
  • основания;
  • короба-шкафа.

Чтобы изготовить кровать своими руками, чертежи обязательны. На рис. 1 представлена схема конструкции подъемной кровати, где показан подъемный механизм, состоящий из троса, лебедки, болта, карабина, петли. Здесь же показаны матрас, шкаф, блок и ножка кровати.

Основание имеет размеры, которые соответствуют размерам ортопедического двуспального матраса. Он должен располагаться вплотную к основанию и сниматься, когда это нужно.

Изготовление подъемной кровати своими руками

Изготовление изделия начинают с приобретения необходимых материалов и инструментов.

Материалы и инструменты:

Рисунок 2. Схема подъемного механизма.

  • ортопедический матрас;
  • набор пиломатериалов;
  • перфоратор;
  • гаечный ключ;
  • металлические уголки;
  • анкерные крепления;
  • конфирматы;
  • саморезы;
  • наждачная бумага;
  • дрель;
  • сверла;
  • шуруповерт;
  • мебельные ручки;
  • фурнитура;
  • декоративные мебельные накладки;
  • суперклей;
  • карандаш;
  • рулетка;
  • утюг;
  • тряпка;
  • строительный уровень.

Прежде всего необходимо приобрести стандартный двуспальный ортопедический матрас с размерами 2000х1600х220 мм.

После этого приобретают необходимые пиломатериалы из ДСП толщиной 18 мм:

  • две боковины шкафа размерами 2282х420 мм;
  • дно и верх шкафа 1695х420 мм;
  • лицевая панель 1685х2235 мм;
  • две боковины обвязки рамы 2038х150 мм;
  • передняя и задняя части обвязки 1605х150 мм;
  • два ребра жесткости 1690х350 мм.

Рисунок 3. Детальный чертеж ножки кровати.

Чтобы обработать все кромки досок, надо приложить самоклеящуюся кромку к торцу доски и прогладить утюгом, а затем придавить для лучшего склеивания сухой тряпкой. Затем лишнюю часть ленты срезают и обрабатывают торцы наждачной бумагой.

На рис. 2 показана схема подъемного механизма с указанием необходимых размеров. На рис. 3 изображен детальный чертеж ножки кровати со всеми размерами. Эти чертежи понадобятся при заказе подъемного механизма и выборе нагрузки газовых пружин.

После этого приступают к сборке подъемной кровати. Боковины шкафа являются накладными деталями, остальные элементы — внутренние. Сборка начинается с того, что сверлом 5 мм просверливают ребра жесткости шкафа, верх и низ.

Затем закрепляют каркас конфирматами и устанавливают его на стену. При помощи металлических уголков фиксируют каркас анкерными болтами.

При монтаже каркаса к стене надо при помощи строительного уровня уточнить строгую вертикальность боковых деталей и правильность прямых углов между элементами коробки.

Затем на боковины монтируют неподвижные детали механизма подъема. Потом просверливают и собирают обвязку основания.

Планки матраса фиксируют по чертежу к обвязке. Прикручивают к ней и подвижную часть подъемника. В верхней части обвязки просверливают отверстия под ножки кровати. Затем выполняют крепеж фасадной панели. При этом необходимо тщательно проверить все размеры при помощи строительного уровня.

Сначала фасад фиксируют на четырех мебельных уголках, затем уровнем уточняют размеры и после этого прикручивают остальные уголки и соединения. Затем скрытые ножки вставляют в необходимые отверстия. После этого выполняют сборку фасада.

На этом сборка подъемной кровати-шкафа заканчивается. Теперь надо выполнить отделку фасада ручками и наклеить декоративные мебельные накладки.

Подъемная кровать, изготовленная своими руками по данной технологии, будет прочной, надежной и прослужит очень долго.

dekormyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
