Содержание

Строительные леса своими руками из профильной трубы

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

  • Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.строительные леса из дерева
  • Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.строительные леса из профиля

Строительные леса состоят из нескольких элементов:

  • опорные рамы – это каркас, на него приходится основная нагрузка;
  • настилы (подмостки), на которых находятся строители и рабочий материал;
  • перила для защиты от несчастного случая;
  • упоры – для устойчивого положения;
  • распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
  • лестницы для подъема и спуска.

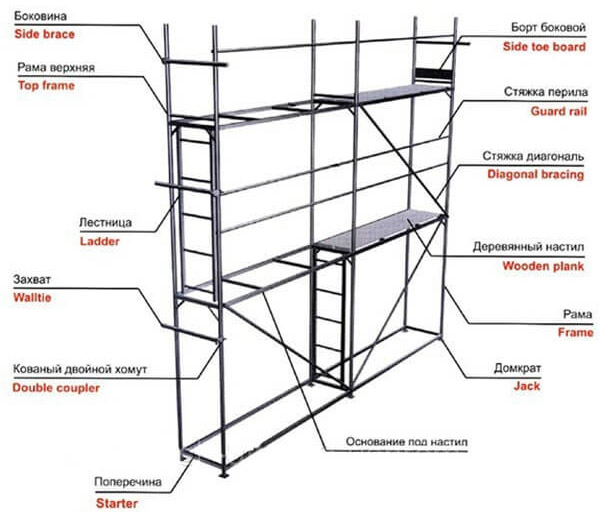

конструкция лесов

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

  • Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
  • Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
  • Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
  • Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.
виды строительных лесов

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

  • профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
  • труба с сечением 25х25 мм – для соединений;
  • труба диаметром 15 мм – для распорок;
  • доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
  • уровень;
  • сварочный аппарат;
  • саморезы, болты, гвозди;
  • болгарка;
  • дрель;
  • лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

  1. Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
  2. Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
  3. Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
  4. Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

  • Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
  • Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

infotruby.ru

Как сделать строительные леса из профильной трубы (дерева) своими руками — виды, монтаж

Если вы решили смастерить строительные леса, то выбирать вам придется из двух материалов: дерево или металл. В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая.

В данной статье мы…

Строительные леса своими руками

Если вы решили смастерить строительные леса, то выбирать вам придется из двух материалов: дерево или металл. В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая. В данной статье мы расскажем как сделать строительные леса своими руками из металла (профильной трубы), а также из дерева (досок), продемонстрируем схемы, фото и видео инструкции.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой

derevyannie-doma.com

Строительные леса своими руками, чертежи, схемы, фото + видео

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого.

Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

  • Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
  • Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
  • Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
  • Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
  • Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.


remoskop.ru

Строительные леса из труб и досок своими руками: порядок сборки и чертежи

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Рекомендуемые трубы

По материалу:

  • Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
  • Сталь. Такие строительные леса для частного сектора являются универсальными в применении. Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

  • Вертикальные стойки. Труба профильная 30 х 30.
  • Распорки (диагональные, горизонтальные). Труба круглая на 15.
  • Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Рекомендуемая доска

Для обеспечения достаточной прочности настилов строительных лесов – не ниже «сороковки».

Рекомендуемые размеры секций

  • Длина – от 1600 до 2000.
  • Ширина – в пределах 1000.
  • Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Крепежные детали

  • Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
  • Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

  • Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
  • Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
  • Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
  • Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
  • Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
  • Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
  • Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Для обеспечения максимальной устойчивости строительных лесов необходимо:

  • подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
  • обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
  • Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

woodguide.ru

Леса из металла своими руками. Требования к рабочей площадке.


Когда идет , для необходимы вспомогательные подмостки, леса. Как правило, мы используем то что под рукой: табуреты, стремянки, столы. Работать на таком «оборудовании» очень неудобно и опасно. Поэтому, как-то само собой всплывает необходимость обзавестись строительными лесами. Умелец Vladlen предложил свою конструкцию, рассмотрим ее.

Такие строительные леса полностью разборные, поэтому их легко транспортировать. В разобранном виде не занимают много места в кладовке или гараже.
Учитывая различное назначение лесов, было сделано так, что бы регулировалось по высоте.

Как сделать строительные леса своими руками

Стойки сделанные из профильной трубы 30*30, для горизонтальных распорок идет 15*15, диагональные распорки 20*20, для лесенки 20*20.
Для площадки взята проф. труба размером 20*40, что бы не прогибалось установлено на ребро. Поверх этих труб ложится деревянный трап.

Принцип такой: было подобрано размер труб таким образом, что бы было труба в трубу. Нарезав 4 куска по 10 см к ним приваривается две проф. трубы на ребро 20*40-это верх. Обратите внимание, для площадки не нужно варить прямоугольник, достаточно две стороны. За остальные стороны будет служить лесенка. На лесенку привариваем соединительные гайки. По надобности (по выбору высоты) можно прикручивать необходимое количество.

Для удобства перемещения, такие леса можно снабдить колесами, прикрутив с одной стороны.

Габаритные размеры :высота 1,7 м, ширина 0,7 м, длина 2 м.

В итоге у нас получились прочные, устойчивые, регулируемые, разборные подмостки-леса.

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

1 Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных . Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов . Если есть хоть малейшие сомнения, что не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

2 Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

  • Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
  • Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
  • Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
  • Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
  • Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

3 Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов п

strbuild.ru

Чертежи строительных лесов из металлических труб компании Версона в Москва

Выполнение строительных работ на высоте без использования подходящего оборудования крайне затруднительно. В такой ситуации приходится думать, у кого взять напрокат или где купить строительные леса и еще один выход состоит в том, чтобы используя чертежи строительных лесов из металлических труб изготовить конструкцию самостоятельно. Поскольку в доступных на сетевых ресурсах готовых разработках размеры указаны на чертежах довольно подробно, ригельные строительные леса изготовить по ним не так трудно.

Страницы:

Виды чертежей и размеры лесов из труб

Все схемы опорных конструкций для работы на высоте условно группируются в два класса:

  • установочные – определяют порядок монтажа изделия;
  • чертежи конструкционных элементов – указывают на параметры отдельных частей.

Анализ готового проекта требует особой внимательности, потому что в нем может отражаться то, что металлические трубы, используемые в конструкции, выполнены из металла различной толщины и отличаются по размерам. Металл стенок труб не может быть подобран наугад, а лишь согласно указанной рекомендации.

Возможные просчеты в личных проектах

Кто считает, что лучший выход — это трубчатые леса, в основу которых положен чертеж трубчатых элементов, тот ошибается, поскольку подобные изделия строго стандартизированы.

Изготовленные по чертежам личного образца ригельные конструкции могут оказаться непригодным из-за наличия незаметных отклонений, что делает их использование небезопасным и даже угрожающим. Несмотря на прочный металлический каркас, особенно сложные строительные леса, становятся источником скрытой угрозы.

Преимущество использования заказных разработок

Разработанный профессионалом проект максимально оптимизирован и безопасен. Выполненный на заказ, он в точности отразит ваши потребности и может быть эффективно использован в известных заказчику условиях. Кто платит за безопасность – живет дольше и спокойнее.

wersona.ru

Как сделать строительные леса своими руками из труб и досок

1При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность  строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

  • Хомутовые наиболее тяжело собираются, но могут иметь разнообразную конфигурацию, подходящую для работы на зданиях с самой различной архитектурой.
  • Клиновые леса способны поддерживать больший вес.
  • Штыревые леса быстро разбираются и собираются.
  • Рамные леса отличаются экономичностью в сооружении и легким весом, они способны выдерживать вес до 200 кг на квадратном метре своей поверхности. Максимальная высота – 50 м. Больше всего подходят для самостоятельной сборки и использования в индивидуальном строительстве.

Особенности конструкции и материалы

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

  • высота – 150 см,
  • ширина – 100 см,
  • длина – 165-200 см.

Количество же секций зависит от высоты дома и протяженности его стен.

lrsp250_01

Для работы нужно запастись материалами. Понадобится:

  • профиль с квадратным сечением 3*3 см, длиной 150 см для вертикальных стоек,
  • труба диаметром 15 мм для диагональных и горизонтальных распорок,
  • профиль с квадратным сечением 2,5*2,5 см для соединительных вставок, на которые будет опираться настил, и ограждений,
  • доски толщиной 4-5 см и длиной 2-2,5 м для настила,
  • лестница для подъема (может использоваться готовая, а может собираться из профиля между боковыми стойками).
  • Болты с шайбами и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

lesa

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

lesa_ramnye_elementy

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно.  Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для защиты от коррозии строительные леса можно покрасить.

masterim.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
