Содержание

сделаем мангал чемодан своими руками

Мангал дипломат, сделанный своими руками, удобен при транспортировке и не занимает много места в автомобиле. Давайте рассмотрим, что потребуется и как сделать мангал чемодан своими руками.

Конструкция

Такой складной мангал удобен прежде всего, тем что все детали (за исключением ножек) неотъёмные, и потерять их не получится. То есть, всегда, беря с собой, вы получаете мангал, а не конструкцию без одной нужной детали.
Размер мангала средний и это удобно для компании 4-6 человек (8, если готовы подождать своей очереди).
Сборка и разборка элементарная и быстрая.
Вес мангала чемодана несколько больше, чем складного такого же размера, но для перевозки в авто это не так важно.

Мангал состоит из четырёх частей:

  • Дно;
  • Боковые стенки по длине;
  • Боковые стенки по ширине;
  • Ножки.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм. Брать более тонкие листы не строит: от жара мангал коробится и нарушается геометрия, а это важно для складной конструкции на шарнирах.
Применение нержавеющей стали даст долгий срок службы, но и большую цену. Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

Чертежи

foto-1foto-1

Дно

foto-2foto-2

Продольная боковина

foto-3foto-3

Продольная боковина (заготовка под гибку)

foto-4foto-4

Поперечная боковина (короткая)

foto-5foto-5

Ножка

Дно

К пластине по контуру приварить уголок.
Просверлить сквозь уголок 4 отверстия и нарезать резьбу М10.

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

  1. Вырезать заготовку.
  2. Просверлить отверстия для воздуха.
  3. Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
  4. Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
  5. Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

  1. Вырезать заготовку.
  2. Просверлить вентиляционные отверстия.
  3. Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Окраска

Покрасьте конструкцию в 2-3 слоя термокраски. Резьбу на ножках красить не надо.

Сборка

  1. Ко дну прикручиваются ножки.
  2. Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
  3. Отогнуть продольные боковины под 90о.
  4. Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

foto-7

foto-7

В собранном виде это небольшой чемоданчик-дипломат, а в разложенном — среднего вида мангал. Для удобства можно прикрепить ручку переноски и защелку чтобы стенки не раскрывались.

Видеоинструкция

Как сделать этот мангал, рекомендуем посмотреть:

Поделиться в социальных сетях

Раскладной мангал-чемодан и мангал-дипломат из металла своими руками

Самый удобный вариант для приготовления шашлыка на природе – сборно-разборный мангал из нержавеющей стали. Выбрав подходящую конструкцию жаровни и найдя к ней чертеж, всю работу можно выполнить своими руками.

Подготовительный этап

На начальном этапе необходимо выбрать макет мангала. Они бывают разборные, мангал-чемодан, мангал-дипломат и жаровня сумкой. Основные требования:

  • удобный размер и легкость;
  • возможность сделать складной мангал своими руками;
  • надежность и долговечность, к таким относятся изделия из металла.

Мангал-кейс

Чертежи с указанием всех размеров необходимо сделать на бумаге или можно на плотном картоне изготовить лекало. Так будет легче сделать ровный и красивый складывающийся мангал.

Далее необходимо позаботиться об инструментах и материалах, желательно чтобы они были под рукой и в рабочем состоянии.  Для того, чтобы сделать складной мангал, потребуется:

  • лобзик с лезвиями по металлу;
  • болгарка и электродрель;
  • ножницы по металлу;
  • сварочный аппарат;
  • уровень и рулетка;
  • листы металла или нержавеющей стали;
  • набор резьбовых плашек.

Мангал-дипломат: устройство и сборка

Самодельный мангал-кейс

Такая конструкция очень удобна, она разборная, и ее легко можно сделать своими руками. При складывании все пачкающиеся поверхности убираются внутрь и закрываются. Мангал-дипломат в сложенном виде примерно 40 мм толщиной, оснащен удобной ручкой, его легко переносить. Такой конструкцией можно воспользоваться как сумкой для транспортировки шампуров или решетки гриля. В этом случае размеры будут зависеть от длины шампуров. Идеальный

размер мангала для активного отдыха – это 40 см ширина и 65 см длина. Приступаем к работе:

  1. Изготавливаем дно. Для этого понадобится металл толщиной около 3-х мм, лучше выбрать нержавеющую сталь, она надежнее и увеличит срок службы жаровни.
  2. В продольных стенках необходимо сделать дырки для воздухообмена, можно сделать их в два ряда в шахматном порядке. Размеры стенки будут 65х20,5 см. Для того, чтобы конструкция складывалась, к ним крепят небольшие навесы (сваркой или болтами).
  3. Поперечные стенки должны быть съемными и крепиться ко дну зажимами. Для этого делают прорези, края загибают на 10 мм по короткой стенке.
  4. Для ножек ко дну необходимо прикрутить гайки М8. Сами ножки изготавливаются из прута (8мм), длина примерно 60 см. С одной стороны ножки необходимо сделать резьбу, с другой стороны нужно позаботиться о том, чтобы мангал не тонул в земле.
  5. Ко дну крепится ручка для переноски. Также необходимо продумать элементы фиксации, исключающие самопроизвольное открытие. Складывающийся мангал-дипломат в этом случае не доставит хлопот в транспортировке.

Мангал-чемодан: устройство и сборка

Сделать мангал-чемодан из нержавеющей стали так же можно своими руками. Для сборки подойдет и другой металл, но нержавейка прослужит дольше. В собранном виде конструкция напоминает чемодан, и им можно пользоваться как сумкой.

Маленький мангал-чемодан

Мангал-чемодан состоит из дна и крышки, детали вырезаются в соответствии с чертежами. В обеих частях делаются отверстия. На боковых стенках делаются отверстия под шампуры, их можно сделать напильником. В крышке вырезаются отверстия по всей площади, для защиты от ветра на нижнем крае дублируется фиксация для шампуров. В процессе готовки нижний край отгибается и становится опорой.

Для крышки необходимо сделать упоры (прямоугольные пластины из стали с закруглением с одной стороны). Они вставляются в распор между крышкой и дном. Для ножек можно использовать трубки (10 мм) из металла. Корпус ставится на них и фиксируется штифтами.

В завершении работы изготовленный мангал-чемодан или мангал-дипломат можно покрасить краской, она обязательно должна выдерживать нагрев до 600 градусов. Складные жаровни очень удобны в использовании, их легко можно взять с собой, они помещаются в багажник авто и удобны в хранении.

как сделать, чертежи переносных (походных) мангалов

Переносной мангал – самый желательный атрибут для полноценного отдыха на свежем воздухе. Существуют множественные промышленные образцы этого изделия, которые могут удовлетворить многих любителей активного отдыха. Но гораздо предпочтительней сделать разборный мангал своими руками.

Самодельный вариант подобной портативной жаровни всегда выгодно отличается от промышленных изделий, так как он дешевле и появляется возможность воплотить в собственную конструкцию все необходимые нюансы.

Существуют множественные чертежи и подробные описания процесса изготовления подобных поделок, но лишь некоторые зарекомендовали себя предпочтительными образцами, которые достойны для повторения. Как правило, они испытаны временем, скрупулезно проверены практикой и полноценно выполняют поставленные задачи.

Характеристики мангала

Рассмотрим несколько самых популярных версий изготовления самодельных мангалов разборной конструкции.

Для повторения всех предложенных ниже конструкций из металла потребуется ряд инструментов и материалов:

  • Непосредственно материал. Сталь толщиной ~ 3-5 мм.
  • Болгарка с набором отрезных и шлифовальных кругов.
  • Металлическая линейка и угольник.
  • Мерительный и разметочный инструмент.
  • Крепеж. Болты с гайками М5 или самодельные шпильки с резьбой.

При наличии всего перечисленного можно приступать к непосредственному сотворению разборного мангала.

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Схема мангала

Процесс создания и сборки этой конструкции сводится к следующим действиям:

  • Производится раскрой исходного материала, то есть – металла.
  • Вырезаются все конструктивные элементы.
  • На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
  • Сверлятся нужные отверстия.
  • Изготавливаются крепежные шпильки.
  • Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
  • На загнутые бортики короба укладываются элементы днища.
  • Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
  • Готовое изделие зачищается и покрывается специальной жаропрочной краской.

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

Схема мангала-чемодана

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Самодельный мангал
Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

  • Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
  • Небольшая болгарка.
  • Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

  • Производится разметка имеющегося листа металла.
  • Вырезаются необходимые детали конструкции.
  • Проделываются крепежные пазы.
  • Изделие собирается в единое целое.
  • Если есть желание, то мангал можно покрасить любым жаропрочным составом.
  • Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

Чертеж боковой стенки

2. Стенки торцевые – 2 штуки.

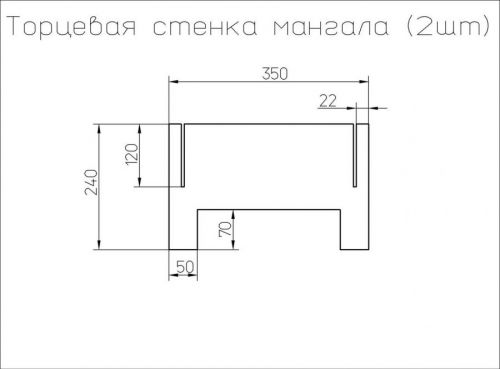

Чертеж торцевой стенки

3. Днище мангала – 1 штука.

Дно мангала

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

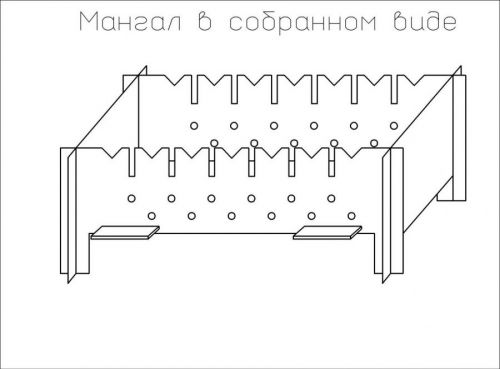

Чертеж готового мангала

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

  • Минимальные затраты на изготовление.
  • Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
  • Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
  • Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
  • Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
  • На сборку и разборку мангала требуется предельный минимум времени.
  • Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
  • Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

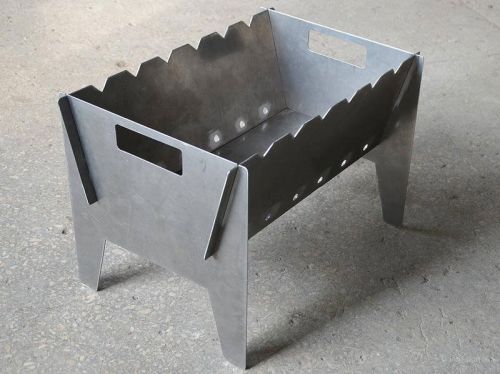

Схема самодельного разборного мангала

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

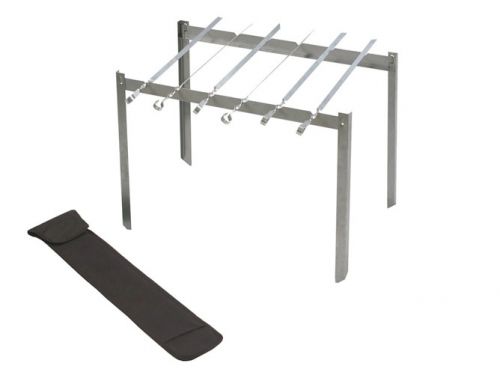

Конструкция для приготовления шашлыков

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

чертежи, инструкция, рекомендации + фото готовых идей

Любую поездку для отдыха на природу или на дачу тяжело представить без таинства готовки шашлыка. Именно приготовление мяса на углях ассоциируется с таким отдыхом, ведь запах костра придает своеобразность данному виду отдыха. Большинство населения считает, что приготовление шашлыка – это чисто мужское занятие. Читайте здесь: Хозблок для дачи.

Вкус шашлыка зависит не только от умения мариновки, но также, конечно, и от инструмента, на котором происходит его приготовление. И данным механизмом является мангал. Ведь вкусный и сытный шашлык залог отличного отдыха на природе.

Главными советами при мариновании мяса являются:

  • не злоупотребляйте использованием соусов, кисломолочки и майонезов;
  • используйте естественные продукты для маринада, такие как уксус или вино, лук, зелень, специи.
  • кусочки для шашлыка нарезайте кубиками с размером сторон не менее 4-5 см.
  • пользуйтесь «Правильным мангалом». Читайте тут: про навесы.

Краткое содержимое статьи:

Мангал и его характеристики

Его габариты должны позволять расположить шампуры с достаточными пространствами между ними. Ширина мангала должна равняться длине шампуров минус 12-18 см. Длину мангала необходимо рассчитывать из расчета, что на каждый шампур будет приходиться около 8-10 см. Высота над углями не должна составлять более 10 см, а глубина составлять около 20-25 см.

И, конечно, для удобства приготовления необходимо наличие прорезей под шампуры по все его длине. Толщина стенок должна быть достаточно толстой.


Также не нужно во все счищать копоть с внутренней стороны стенок – ведь это придает особенный вкус мясу. Необходимо в боковых стенках ближе к днищу сделать отверстия, способствующие притоку воздуха.

Изготовление мангала

С чего же стоит начать при изготовлении мангала? Предварительно необходимо определиться с типом мангала, который вы хотите смастерить. Размеры мангалов бывают разными в зависимости от потребностей, в результате чего они делятся на стационарные и переносные.

В зависимости от потребности необходимо выбрать материал для изготовления собственноручного мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

Мангал из металла

Самый популярный вид — мангал из листовой стали. Преимуществами такого вида являются дешевизна, простота сборки и минимум трудозатрат.

Для его изготовления можно использовать куски листового металла, стальной баллон или бочку в совокупности с обрезками труб и уголков. А так как велика вероятность того, что данный материал может просто валяться у вас на даче под рукой в виде не нужного хлама, то мангал не потребует от Вас и вовсе никаких финансовых затрат.

Второе преимущество – простота сборки. Каждый человек, умеющий хоть немного пользоваться сваркой без проблем сможет сконструировать и собрать мангал из металла фактически любой сложности. Да при использовании уголков и вовсе можно обойтись без сварки, а использовать для соединения специальные отверстия, болт и гайки.

Также данные мангалы очень мобильны. И самое главное к созданию мангала можно подойти творчески, и вся эта груда хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Недостатками таких мангалов могут являться недостаточно толстые стенки, из-за своей способности быстро прогореть. В итоге будет проявляться ржавчина на стенках и обязательно при сильном нагреве поведет вашу конструкцию.

Изготовление мангала без использования сварки

Изготовить мангал своими руками без сварки возможно двумя вариантами: скрепляя при помощи уголков, болтов и гаек или пазов. Мангал с пазами будет очень полезен на природе ввиду простоты сборки и компактности при перевозке.

До начала сборки необходимо запастись следующими материалами:

  • листовым материалом в требуемом количестве толщиной 2-4 мм;
  • металлическими уголками для ножек;
  • инструментами: дрель, болгарка, тиски, молоток и ножовка по металлу.

Порядок выполнения работ:

  • необходимо сделать чертежи мангала.
  • на металле делаем разметку для дна и стенок металла.
  • согласно разметке, разрезаем металл, используя болгарку или ножовку для металла.
  • для простоты сборки подогните низ боковых стенок при помощи тисков и молотка.
  • у длинных стенок аналогичным способом подогнуть и края примыкающие к коротким стенкам.
  • на боковинах и ножках выполняем пазы для соединения между собой.
  • на длинных стенках выполняем щели под шампуры (желательно 2 типов 4 см и 7 см). Прорези разной глубины рекомендуется делать для возможности регуляции жара подаваемого на продукт приготовления, путем расположения его ниже или выше над углями.
  • по низу длинных сторон дрелью делаем отверстия диаметром около 12 мм.
  • полезно и удобно будет сделать ручки для переноса на более коротких стенках.
  • и наконец собираем получившуюся конструкцию.

Пример чертежа разборного мангала приведен на фото ниже и в конце статьи в галерее. Это конечно не единственный вариант и множество других вариантов можно найти на просторах интернета.

Изготовление мангала с использованием сварки

Данный метод сборки не имеет особых отличий от без сварочного варианта. Принципиальным отличием является то, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и крепежных отверстий как для разборных.

Сваркой чаще пользуются для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и другими полезными и приятными мелочами.


Также рассмотрим частный случай изготовления – мангал из газового баллона.

Преимуществом такого баллона является:

  • простота конструирования;
  • дешевизна;
  • достаточная толщина стенок;
  • функциональность;
  • мобильность.

Недостатки:

  • нужно использовать только угли для приготовления;
  • несмотря на мобильность в одного его перенести все равно невозможно.

Особенности изготовления мангала

Прежде всего нужно полностью избавиться от газа в баллоне при помощи вентиля. Для контроля выхода газа необходимо открытый вентиль смочить раствором из мыла. Пока мыльный раствор пузырится значит давление газа внутри баллона еще не достаточное, чтобы приступать к дальнейшим действиям.

После как Вы убедитесь, что давление равно атмосферному необходимо перевернуть баллон, и вылить остававшийся конденсат, залить во краев водой на 2-3 дня. Выливать воду желательно подальше от жилых зданий, в связи с тем, что метан характеризуется резким запахом.

Стадии сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

  • разводной ключ;
  • сварочный аппарат;
  • болгарка;
  • 2-4 петли;
  • перчатки;
  • молоток;
  • заклепки с заклепочным пистолетом;
  • отвертка;
  • зубило;
  • дрель со сверлами от 10 до 14 мм;
  • металлические трубы для ножек и дымохода;
  • 4 квадрата площадью около 100 см2 под ножки.

Пошаговая инструкция, как сделать мангал из газового баллона:

Распиливание. Пожалуй, это самый важный этап, ведь именно от него зависит эстетический вид будущего изделия. Требуется полностью выкрутить вентиль применив разводной ключ и срезать его болгаркой. Рекомендуется все работы с болгаркой производить при непосредственном поливе водой для исключения возгорания остатков метана.


Сваркой прикрепляем ручки и крышке. Советуем использовать петли, соединения которых основаны на заклепках. А затем приварить петли к баллону. Необходимость сварки петель связаны с влиянием высоких температур, ведь если этого не сделать, то со временем клепки отпадут.

Устанавливаем ножки. Отпиливаем их удобной для вас длины и привариваем их ко дну баллона на равнозначном расстоянии от центра. Незабываем снизу ножек прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Также существует другой вариант основания. Процесс его создание будет более трудоемким и состоит в следующем. Берется пару полосок металла, изгибаются дугой повторяющей форму баллона и привариваются ножки к её концам. Далее снизу ножки соединяются поперечной планкой. И в завершении создания стоек соединяем их между собой.

Во избежание деформации во время готовки мяса привариваем два уголка внутри его для придачи большой жесткости.

Высверливаем в нижней части сзади около 14-18 отверстий диаметром около 12-18 мм для подачи кислорода, так нужного для горения. А также по краям делаем надпилы используя болгарку.

На месте крупного отверстия, где был удален вентиль, монтируем трубу-дымоход и привариваем.

В данной статье мы уделили особое внимание мангалам из металлов, но многие люди себе делают специальные стационарные мангалы из кирпича. Более подробно об изготовление таких мангалов вы можете найти в сети интернет. Для примера мы приведем ниже фото готовых мангалов из кирпича.


Фото мангала своими руками


Сохраните статью себе на страницу:

Пост опубликован: 20.11

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 minecraft-files.ru

Чертеж мангала из металла с размерами, фото

Вряд ли любители отдохнуть на природе будут делать это без приготовления шашлыка. Чтобы приготовление было приятным, а готовый продукт имел восхитительный вкус, нужен как минимум нормальный мангал из металла, ну и, конечно же, опыт в приготовлении лакомства. Если обдув происходит только с помощью ветра, угли будут разгораться неравномерно, жар получится не очень качественным. Шашлык может с одной стороны пригореть, или не дожариться. Не совсем удобно на отдых брать громоздкое изделие. Оптимальным вариантом, если планируется выезд на природу, будет складной мангал.

Вариантов того, как сделать мангал из металла своими руками, может быть несколько. Если планируется не покупать, а изготовить все собственноручно, придется приложить немного усилий. Но сделать что-то своими руками, после чего многократно восхищаться удобством и качеством изготовления – это неоспоримые преимущества, которые заставят домашнего мастера немедленно приступить к изготовлению.

Складной мангал обладает несколькими преимуществами перед обычным аналогом:

  • его можно переносить в другое место не опасаясь, что руки будут испачканы в саже;
  • мобильность конструкции максимальная: он легко поместится в кузов автомобиля, в отличие от стационарного;
  • обеспечивается легкость мытья, разборки изделия.

Изготовление складного металлического мангала своими руками

Перед нарезкой железа и другими действиями требуется составление чертежа изделия. Можно пользоваться уже готовыми вариантами, но, если хочется построить что-то оригинальное, некоторые цифры в предложенных данных можно изменять по своему усмотрению. Чертеж делать несложно, но должна быть предусмотрена каждая деталь.

Чтобы переносной мангал легко разбирался, переносился, он должен состоять из нескольких обязательных частей. Они делаются не очень большими, чтобы, разобрав изделие, его можно было легко перемещать.

После разбора и приготовления чертежей стоит продумать, как он будет перевозиться. Для перевозки можно использовать маленький старый чемодан, дипломат. Некоторые используют сумку, или даже маленький деревянный ящик. Каркас, в котором мангал будет перемещаться, должен не сильно отличаться размерами от самого изделия. Как вариант, можно подогнать размеры самого мангала на чертежах, если имеется уже готовый каркас для его перевозки.Вариант схемы мангала

Стоит знать, как сделать разборный мангал своими руками, но, кроме этого, учесть множество мелочей. Кроме самого изделия, придется перевозить шампура, некоторые предпочитают решетку для гриля. Угли обычно находятся в специальном пакете. Плюс, мясо, посуда, другие дополнительные приспособления. Смысл в том, что чем меньше будет занимать места жаровня, тем лучше.

Если планируется перевозить мангал только в машине, а руками перемещать его придется минимально, длина может быть значительно увеличена. Некоторые делают ее до метра, и это вполне удобно, если продумать все мелочи, связанные с перемещением конструкции.

Схема мангала

Не стоит делать барбекю меньше 60 (по длине) х 30 (по ширине) х 15 (по высоте). Размеры минимальны для помещения туда шести шампуров. Если сделать меньше, в один прекрасный момент может возникнуть неудобство, нехватка места для приготовления мяса. Делать следует из металла, который соответствует следующим требованиям:

  1. Должен быть легким, прочным.
  2. Не должен покрываться ржавчиной, на нем не должны оставаться следы коррозии.
  3. Температура плавления должна быть высокой.
  4. Материал не должен быть токсичным.

Подойдет простая нержавеющая сталь, потому что ее характеристики вполне отвечают заявленным требованиям. Толщину листов можно выбирать в 2-3 мм. Материалы тоньше 2 мм будут со временем деформироваться. При повышении толщины конструкция будет слишком тяжелой. Днище будет нагреваться и подвергаться высокой температуре чаще остальных граней. Имеет смысл сделать его 5 мм толщиной. Если такого материала нет, можно воспользоваться листовым железом, сплавами тугоплавких металлов.

Процесс изготовления мангала

Раскладные конструкции получаются не всегда правильно. Чтобы все получилось нормально, следует перенести с чертежа цифры на металл и вырезать необходимые части. Например, если размеры составляют 60х30х15 см на чертеже, на металле получится так:

  • 2 части, располагающиеся с боков, размерами 60х15 см;
  • 2 части, размеры которых 30х15 см;
  • дно, размер которого 60х30 см.

Мангалы своими руками из нержавейки

Стоит продумать, как будут делаться ножки. Некоторые делают их отдельно, можно сделать их продолжением днища или торцевых граней. Для удобства ножки делаются высотой чуть менее метра, чтобы готовое изделие было по высоте около 100 – 120 см. До начала изготовления стоит продумать, какие дополнительные части придется устанавливать в мангал. Например, крепления, которые можно изготовить в форме уголков или навесов (как в форточках). Оно привариваются к основанию корпуса.

Если сварочный аппарат отсутствует, не критично сделать все части составными, то есть так, чтобы они вставлялись одна в другую. На чертеже делается несколько выступов, которые формой будут как буква «Г». Их размеры составляют около 1,5х3 см. На торцах в схеме делаются места, где будут проделаны распилы. Там ставятся крепления. Такие же крепления можно делать, чтобы зафиксировать дно. После решения вопроса с креплениями можно приступать к вырезке частей мангала.

Готовые мангалы

Режется все с помощью болгарки. После вырезания все части обязательно должны шлифоваться. Заусенцы на краях должны быть обязательно убраны, так как об них легко порезаться. В боковых частях проделываются небольшие отверстия, которые послужат как ручки. Они понадобятся, если будет нужно переставить изделие с одного места на другое. Сделать складной мангал своими руками из металла, если чертежи имеются, не так сложно, как кажется – достаточно приложить немного усилий, понять технологию изготовления.

После шлифовки деталей внизу боковых стенок проделываются отверстия для вентиляции, подачи воздуха к углям. Делается 2 ряда, толщина каждого по 1 см. Для красоты проделывать их лучше всего в шахматном порядке. Расстояние между каждой составляет 4 см. Цифры примерны, здесь нет обязательного значения.Пример мангала

Если ножки планируется делать съемными, на днище, в самых уголках, привариваются гайки или уголки, в которые можно будет установить ножки. Стойки делаются из трубок или уголков. После приготовления всех частей их можно сваривать в единую конструкцию или соединять, если изделие планировалось выполнить без сварки.Готовый мангал

Если в качестве материала использовалась нержавейка, его не нужно обрабатывать составами против коррозии. В других случаях необходимо покрыть металл антикоррозийными составами. Защитить можно с помощью воронения или покраски. Стоит помнить, что человек, сделавший мангал сам, будет гордиться своим изделием. Особенно в случае, если у него не раз получилось сделать отменный шашлык.

Отправить ответ

avatar
  Подписаться
Уведомление о
