Печь на опилках своими руками

Печи, использующие в качестве топлива опилки и мелкую деревянную щепу, становятся все более популярными. Такие отопительные агрегаты имеют множество весомых преимуществ.

Печь на опилках своими руками

Печь на опилках своими руками

Конструкция подобных печей такова, что загруженное топливо горит в них в течение максимально продолжительного времени. Помимо этого, опилки являются экологически безопасным и недорогим вариантом топлива, что позволяет сделать отопление дома максимально эффективным и экономически выгодным.

Опилки

Опилки

Печь на древесных опилках прекрасно подойдет для обогрева парника, мастерской комнаты, гаража и, конечно же, жилых помещений небольшой и средней площади. Подобную печь можно безо всяких проблем собрать собственными силами из доступных материалов. К примеру, в качестве основы для изготовления рассматриваемого агрегата часто используются бочки, обрезки труб, пустые газовые баллоны и прочие подобные емкости.

Печь на опилках в теплице

Печь на опилках в теплице

Печь на опилках в теплице

Печь на опилках в теплице

Печь на опилках в теплице

Печь на опилках в теплице

Печь на опилках в теплице

Печь на опилках в теплице

Содержание пошаговой инструкции:

Конструкция печи

Печь на опилках имеет предельно простую конструкцию. Традиционно в состав такого агрегата входят следующие элементы:

  • отсек для загрузки топлива;
  • поддувало, через которое в печку поступает воздух;
  • дымоотводящая труба с задвижкой;
  • крышка.

Минимальное количество конструктивных элементов делает сборку такой печки предельно простой и быстрой, а сам агрегат максимально надежным, т.к. чем меньше компонентов входит в состав системы, тем более стабильной она является.

Печь на опилках с наддувом

Печь на опилках с наддувом

Печь из трубы

Печь на опилках легко собирается на основе отрезка трубы с толстыми стенками. Рекомендованный диаметр трубы – 400 мм. Подготовьте трубу для отведения дыма диаметром 100-150 мм. Дополнительно вам понадобится лист металла толщиной от 6 мм.

Первый шаг

Изготовьте бак для топлива. Прорежьте в верхней части подготовленной металлической трубы отверстие, имеющее диаметр порядка 100 мм.

Второй шаг

Сделайте дно для будущей печки. Вырежьте из листа стали круг диаметром, аналогичным диаметру корпуса. Предварительно сделайте разметку. Для этого достаточно установить трубу на металлический лист и обвести ее маркером. После вам останется попросту вырезать намеченную заготовку при помощи обыкновенной болгарки.

В центральной части вырезанного круга сделайте отверстие, имеющее диаметр порядка 50-80 мм.

Третий шаг

Изготовьте трубу для подачи воздуха в печку. Длина этой трубы должна немного превышать высоту топливника. Диаметр трубы подбирайте по диаметру ранее подготовленного 50-80-миллиметрового отверстия.

В этой трубе нужно сделать порядка 50 дырок диаметром около 1 см.

Четвертый шаг

Вставьте трубу с перфорацией в отверстие днища печки и зафиксируйте ее с помощью сварки.

Пятый шаг

Изготовьте крышку для печки. Для этого вырежьте многоугольную либо круглую заготовку из стального листа. В центральной части заготовки создайте отверстие. Диаметр этого отверстия должен совпадать с диаметром ранее подготовленной вами перфорированной трубы, чтобы крышка надевалась на нее максимально плотно.

Также подготовьте дополнительное отверстие ближе к крайней части крышки. На него вы установите заслонку для подачи воздуха в агрегат и контролирования уровня тяги.

Шестой шаг

Установите трубу для отведения дыма. Для установки сначала прикрепите сваркой к отверстию в верхней боковине корпуса патрубок, а уже к патрубку при помощи хомута прикрепите дымоотводящую трубу.

Соединение трубы с патрубком следует дополнительно уплотнить при помощи теплоизоляционного материала. Сверху затяните соединение металлической проволокой.

Седьмой шаг

Подготовьте опоры для установки печки. Их можно сделать из металлопрофиля. Для этого вырежьте из металлопрофиля 3-4 заготовки одинаковой длины и приварите их к печному корпусу.

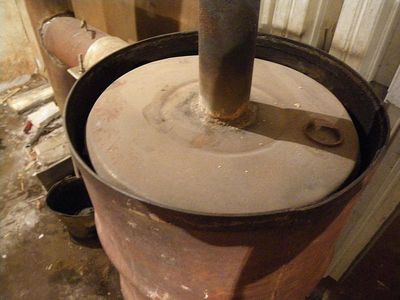

Печь на опилках

Печь на опилках

Зольник печи на опилках

Зольник печи на опилках

Учитывайте тот факт, что все элементы конструкции, изготовленные из металла, будут нагреваться во время топки. Поэтому печку категорически запрещается устанавливать рядом с легковоспламеняющимися объектами.

Специалисты рекомендуют укомплектовывать такие печи защитными экранами. Лучший вариант – экран из кирпича. Достаточно попросту выложить вокруг печки кирпичные стенки примерно метровой высоты.

Не оставляйте печь без присмотра на долгое время.

Видео — Печь на опилках. Розжиг

Печь без внешнего контура

Схема печи на опилках

Схема печи на опилках

Схема печи на опилках

Схема печи на опилках

Главным преимуществом такой печи является максимальное удобство ее очистки от отходов, образующихся в процессе топки.

Для изготовления отопительного агрегата подготовьте пустой газовый баллон, бочку либо трубу подходящих размеров. Стенки корпуса не должны быть тоньше 0,5 см. Дополнительно подготовьте болгарку, ножовку, молоток, зубило, арматуру, стальные листы, аппарат для сварки, дымоотвод, шпильки.

Печь на опилках

Печь на опилках

Первый этап – подготовка топливного бака

Удобнее всего работать с металлической трубой большого диаметра либо же с бочкой. В случае применения баллона, сначала срежьте его верхнюю часть. В будущем она будет использована для изготовления крышки.

Вырежьте ближе к верхней границе емкости 10-сантиметровое отверстие для крепления дымоходного патрубка.

Ближе к низу корпуса сделайте 5-сантиметровое отверстие. К нему вы прикрепите трубу с предварительно подготовленными отверстиями (более 50 отверстий диаметром около 1 см).

Герметично заварите верхнее отверстие перфорированной трубы.

Второй этап – дымоход

Приварите металлический патрубок к боковой стенке корпуса печки. К этому патрубку будет подсоединена дымоотводящая труба. Такая конструкция очень удобна – при необходимости вы сможете легко отсоединить трубу от патрубка для ее чистки.

Третий этап – крышка для печки

Вырежьте крышку из металлического листа и дополнительно усильте ее по краям с помощью уголков либо арматурных стержней. К верху крышки приварите ручку для более удобного обращения с изделием.

В случае если ваша печь изготавливается из использованного баллона, сделайте крышку для агрегата из отрезанного ранее верха емкости. Края такой крышки также нужно дополнительно укрепить.

Для максимального удобства очистки печки от отходов сгорания топлива, приварите к внешним боковым стенкам пару шпилек. Дополнительно приварите к печи опору, предварительно сваренную в форме квадрата из двух уголков-стоек.

Для очистки подобной печи ее нужно будет попросту перевернуть.

Печка из двух бочек

Печь на опилках из двух бочек

Печь на опилках из двух бочек

Конструкция подобного агрегата включает в свой состав два основных элемента – теплообменник и камеру для сгорания топлива.

Первый шаг

Подготовьте две бочки для сборки печи. От толщины стенок емкостей напрямую зависит долговечность готового отопительного агрегата.

Объем первой бочки должен составлять порядка 200 л, второй – около 50 л.

Печь на опилках из двух бочек

Печь на опилках из двух бочек

Второй шаг

Отрежьте от большей бочки верхушку. Из отрезанного куска сделайте крышку. Дополнительно укрепите ее с помощью металлических уголков либо стержней арматуры. Приварите к крышке ручку.

Третий шаг

Сделайте ножки из металлических уголков. Оптимальная длина ножек – порядка 100-120 мм.

Четвертый шаг

Сделайте из металлического листа перегородку, которая одновременно будет выполнять функцию опоры для установки топливной камеры. В центре опоры подготовьте отверстие, имеющие примерно 6-сантиметровый диаметр.

Пятый шаг

В меньшей бочке высверлите такое же 6-сантиметровое отверстие, а затем поместите ее в кожух так, чтобы отверстия совпали.

Шестой шаг

Сварите из арматуры треугольную опору и уложите на нее перегородку. Опора должна иметь примерно 150-миллиметровую высоту. Подставку в виде треугольника надо установить на дно наружной бочки.

Седьмой шаг

Установите под перегородкой ящик для золы. Его вы можете сделать самостоятельно. Для установки ящика сделайте во внешней стенке корпуса печи отверстие размерами 300х130 мм.

Восьмой шаг

Вырежьте в центре корпуса отверстие и приварите к нему патрубок для подключения дымоотводящей трубы. Саму трубу для отведения дыма подсоединяйте к патрубку с применением хомута и утеплителя.

Все металлические элементы конструкции следует покрыть жаропрочной красящей смесью.

Печка из двух бочек

Печка из двух бочек

Розжиг печи

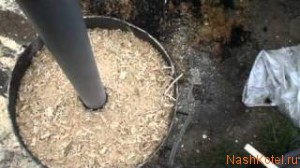

Заполните опилом примерно 75% объема топливной камеры. Опилки нужно максимально плотно спрессовать вокруг трубы, имеющей конусообразную форму. После плотной утрамбовки опилок уберите трубу, закройте печку крышкой и откройте заслонку на дымоотводящей трубе.

Поместите в нижней части печки дрова. Их можно загрузить через поддувало. Разожгите дрова. Под воздействием тепла сгорания дров опилки начнут медленно тлеть.

Теперь вы владеете информацией, которая позволит вам самостоятельно собрать печь на опилках и сделать ее эксплуатацию максимально комфортной и безопасной. Следуйте полученным рекомендациям и все обязательно получится.

Котел на опилках с регистром подключения к радиаторной системе отопления

Котел на опилках с регистром подключения к радиаторной системе отопления

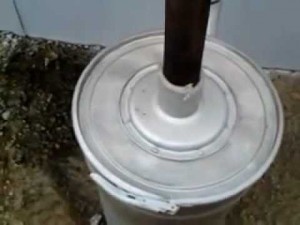

Крышка с поддувалом

Крышка с поддувалом

Удачной работы!

Видео – Печь на опилках своими руками

Печь длительного горения на опилках своими руками

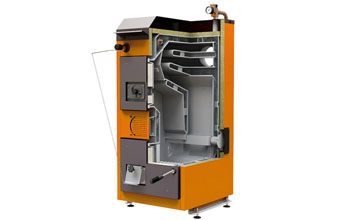

Печи и котлы для работы на опилках

Существует 2 вида топок, которые отличаются по способу подачи воздуха:

  • сверху, через опускающийся воздуховод;
  • снизу, через заранее сделанный канал в опилках.

Самые известные печи и котлы первого типа – это устройства под маркой Стропува. Их выпускают как в виде печей, так и котлов.

Как мы уже говорили в статье (Топливо из опилок), отличие между печами и котлами в том, что первые греют воздух напрямую, а вторые нагревают теплоноситель. Затем теплоноситель, в роли которого может быть, как вода, так и воздух, поступает по трубам в комнаты и обогревает их.

С опускающимся воздуховодом

Печи и котлы длительного горения Стропува устроены так:

  • корпус выполнен из трубы диаметром 50–70 см;
  • в этом корпусе прорезаны две дверцы – загрузочная сверху и прочистная снизу;
  • через крышку проходит телескопическая труба (в самодельных устройствах ее заменяет обычная труба большой длины) – воздуховод;
  • к нижней части воздуховода приварен стальной круг толщиной 10 и шириной немного меньше внутреннего диаметра корпуса;
  • к верхней стороне диска прикреплены цепочка или стальной тросик для подъема воздуховода;
  • к нижней стороне диска приварены уголки или швеллеры, создающие оптимальный зазор между диском и топливом;
  • отверстие для выхода дыма сделано немного выше прочистной дверцы.

Работают на опилках такие котлы и печи так:

  • подняв с помощью тросика или цепочки воздуховод, печь или котел загружают опилками, максимально утрамбовывая их;
  • загрузив опилки, сверху укладывают растопку – бумагу и различные щепки;
  • дождавшись, когда растопка разгорится, опускают воздуховод и закрывают загрузочную дверку;
  • подачу воздуха устанавливают на максимум, из-за чего верхний слой опилок разгорается и печь/котел переходит в рабочий режим;
  • огонь и дым поднимаются через пространство между диском и корпусом и нагревают как воздуховод, так и корпус;
  • печь начинает излучать тепло, а котел нагревает водяную рубашку;
  • по мере прогорания опилок их уровень становится все ниже и следом за ним опускается воздуховод, такая система обеспечивает постоянный приток воздуха в зону горения и оптимальный режим сжигания топлива.

С нижним подводом воздуха

Котлы и печи без опускающегося воздуховода устроены и работают несколько иначе. У них воздуховод подходит к топке снизу.

Такие отопительные устройства загружают через откидную крышку. Дымоход подключен чуть ниже откидной крышки.

Откидную крышку герметизируют асбестовым шнуром или лентой.

Во время загрузки в воздуховод вставляют длинную деревянную заглушку конусной формы (верхний диаметр в 1,5–3 раза больше нижнего).

Опилки плотно утрамбовывают и после окончания загрузки вытаскивают заглушку – через получившийся канал к верхнему горящему слою опилок поступает воздух.

После того как опилки разгорелись, снижают подачу воздуха и печь или котел переходит в режим длительного горения (тления).

Монтажные работы

Для того чтобы сделать печь (длительное горение) своими руками, понадобиться несколько специальных приспособлений, пара строительных материалов, терпение и наше видео. Ну что ж, приступаем к работе.

Прежде всего, нам потребуется установить водяной контур, его также можно приобрести в строительном магазине любого города. Какой котел выбрать решать вам, предварительно можете почитать отзывы об имеющихся в продаже устройствах

Обращаем ваше внимание на то, что можно установить и воздушный контур, но для печи, топливо которой составляют опилки, лучше использовать водяной контур (показано на фото)

Для того чтобы установить приобретенный контур, нам необходимо вывести системы газов, как это сделать продемонстрировано на видео.

Итак, какие же материалы нам потребуются для проведения ряда работ по усовершенствованию нашей отопительной системы?

Труба, диаметр которой равен 400 миллиметрам. В данном случае используется толщина стенки около 10 миллиметров. Конечно, вы можете использовать и более узкие трубы, но не забывайте, что от них зависит не только безопасность, но и долговечность всей системы.
Труба, которая будет использована для продува всей системы. Диаметр такой трубы лучше взять в размере от 70 до 80 миллиметров

Обратите внимание на то, что в процессе прогорания данную трубу вполне легко заменить на новую самостоятельно.
Металл – он будет использован для крышки. Стоит отметить, что толщина металла не может быть меньше 1 сантиметра.
Труба, которая будет установлена в качестве дымохода

Диаметр ее, как правило, равен 10 сантиметрам, но могут использоваться и большие диаметры трубы.

На фото все необходимые детали также представлены, вы можете с ними ознакомиться наглядно

Важно сказать о том, что печь, а именно длительное горение(если использовать опилки), позволит вашему помещению не только моментально нагреваться, но и медленно остывать. Кроме того, именно агрегат длительного горения позволит помещению большого размера нагреваться одинаково, даже при использовании такого топлива, как опилки

Полезные советы

А вот для того чтобы процесс нагревания помещения протекал правильно, специалисты рекомендуют обращать внимание на то, как происходит топка. Во-первых, топливо, а в нашем случае опилки, необходимо загружать до дымохода

Ни в коем случае не выше этого уровня. Во-вторых, опилки есть смысл утрамбовать, так как между ними образовывается много свободного пространства. В-третьих, процесс трамбовки опилок лучше проводить постепенно и разгонять их в разные стороны, так войдет намного больше, а значит, в помещении станет теплее

Обращайте внимание на мелочи, и вы получите отличный результат!

Самодельная печка буржуйка

В последнее время многие дизайнеры предлагают эксклюзивные варианты буржуек или печей-каминов, которые устанавливаются в загородных домах. Для жителей престижных коттеджей они являются не только дополнительным источником тепла, но и красивейшим аксессуаром внутреннего оформления помещения. Такие индивидуальные печи наполняют комнату и теплом, и особым уютом. Очень красиво и романтично смотрятся потрескивающие в печи или камине дрова, когда за окном бушует зимняя вьюга.

Наиболее популярной, примитивной и эффективной печью длительного горения для временного отопления является всем известная буржуйка. Ее простое устройство основано на «симбиозе» русской печи и камина. При одной загрузке топлива она способна в течение 4 часов поддерживать комфортную температуру внутри помещения. Буржуйка может устанавливаться на любом пространстве, где можно вывести дымовую трубу.

Сегодня каждый, кто имеет навыки выполнения слесарных работ, может изготовить буржуйку своими руками из всевозможных подручных материалов. Эта печь:

  • Не зависит от электричества и газа.
  • Проста в обслуживании и эксплуатации.
  • Позволяет контролировать процесс горения.
  • Занимает немного места.
  • Компактна и экономична.
  • Может иметь отверстие для установки посуды, чтобы приготовить пищу или подогреть воду.

Из недостатков такой печи следует отметить небольшой КПД, высокую скорость отводимых газов и быстрое остывание. Поэтому для поддержания температуры в помещении ее нужно топить постоянно.

Материалы и оборудование для самостоятельной работы

Печки-буржуйки наши умельцы делают, имея под рукой сварочный аппарат и бывшие в употреблении:

  • большие бидоны;
  • металлические уголки;
  • широкие трубы;
  • газовые баллоны;
  • металлические ящики;
  • большие огнетушители;
  • старые бочки;
  • стальные листы;
  • дымоходные трубы;
  • металлические решетки.

Для удобства работы можно использовать и техническую фасонину заводского производства в виде:

Основные элементы топочного агрегата

Для изготовления буржуйки не нужны детальные чертежи. Главное — получить максимально эффективную конструкцию. Рассмотрим основные узлы, составляющие самодельную конструкцию буржуйки.

Топочная камера

Именно топочная камера выполняет функцию передачи тепла. Чем больше площадь ее наружной поверхности, тем лучше.

Важно, чтобы дно камеры имело достаточную площадь для укладки туда дров или засыпки угля. Поэтому цилиндрические самодельные аппараты располагают на боку

Прямоугольные печи конструируют в горизонтальном исполнении с минимальными размерами 250×350 мм.

Крупногабаритные печки из бочек или газовых баллонов практичны и в вертикальном положении.

Дополнительно приваренный или прикрученный винтами к низу конструкции зольник удобен для выбора золы. Компоновка его с поддувалом способствует лучшей генерации тепла, а нижняя дверца обеспечивает подачу необходимого количества кислорода и регулирование интенсивности горения.

Дверцы и проемы

Эти элементы делают своими руками из остатков металла после вырезания проемов. Ведь лоскутки из баллонов повторяют изгиб поверхности, а это очень актуально в работе. Стальные навесы для дверок присоединяют к корпусу сваркой, а затем на них навешивают сами дверцы.

Здесь обязательно нужно предусмотреть запирающее устройство, которое можно сделать типа гильотинной задвижки или засова.

Оптимальные проемы для топки имеют размеры 250×250 мм, для поддувала — высоту 100 и ширину 250 мм. Навесы устанавливают на одной вертикальной оси. Между проемами выдерживают расстояние приблизительно 10 сантиметров. Чтобы угли не выпадали через дверцу, проем топки располагают немного выше уровня колосниковой решетки.

Для отведения дымовых газов в буржуйке используют стальную трубу диаметром 100–150 мм. Саму трубу не утепляют — она служит дополнительным источником тепла. А для лучшей теплоотдачи ее располагают к выходу с наклонными или горизонтальными участками, тем самым увеличивая путь следования теплых газов.

Выводной патрубок для подсоединения дымовой трубы располагают сверху или лучше сбоку. Последний вариант замедляет отведение газов, оставляя место для варочной зоны.

Обратите внимание! В дымоходе для регулирования интенсивности отведения горячих газов желательно использовать поворотную или направляющую задвижку

Разновидности топлива

Разновидностей источников для обеспечения дома теплом предостаточно, но условно их можно подразделить на газовое, жидкое и твердое топливо. Системы, работающие на газу, используют в основном те дачники, которые желают в коттедже иметь тот же уровень комфорта, что и в квартире.

Однако твердое и жидкое топливо экологически безопасно и вреда здоровью владельцам загородного дома принести не может.

Дрова и брикеты с опилками

Самым древним способом топить частный дом является использование дров. Правда, в последние десятилетия дрова стали достаточно дорогостоящим видом твердого топлива. Для самостоятельной вырубки потребуется получать разрешение, а дрова у продавцов стоят довольно много денег. К тому же для их хранения обязательно потребуется обустраивать специальное место, надежно защищенное от влаги.

Именно потому так востребованы сегодня брикеты с опилками. Причем они решают проблему не только дачников, у которых в доме оборудована печь — это отличный способ утилизировать отходы предприятий, которые занимаются обработкой дерева.

Пеллеты

Аналогом дров и опилок являются пеллеты – специальные гранулы, которые изготавливают из измельченной древесины. Однако такое топливо имеет ряд несущественных, но недостатков:

  • стоимость пеллетов достаточно высокая;
  • при использовании подобного топлива печь нельзя оставлять без присмотра — горение пеллетов необходимо постоянно поддерживать;
  • для увеличения продолжительности горения потребуются финансы на дополнительное оборудование – газогенераторную печь или специальный котел.

Каменный уголь

Эффективность сгорания каменного угля очень высокая – 1 кг такого топлива способен без труда заменить 2 кг дров. Вместе с тем стоимость их практически одинаковая.

При использовании угля, чтобы обеспечить отопление частного дома, потребуется установка котла или чугунной топки.

Возможно ли собрать такое оборудование самостоятельно

Вопрос экономии средств создавая печь длительного горения своими руками особенно актуален в современном обществе. Но не возникнут ли сложности при эксплуатации такого оборудования? И дело здесь даже не в том, что собранная конструкция будет менее эффективной, чем изготовленная на производстве.

Смотрим видео о печи Бубафоня:

Вопрос касается необходимости установки в них электронной начинки, что усложняет оборудование и процесс его создания собственными руками. Вот этот факт и ставит под сомнение насколько рентабельна самодельная печь основанная на принципе длительного горения.

Однако не все так плохо. Если оборудование не рассчитывается для постоянного применения, то можно собрать одну из самых простых моделей, контроль за работой которой осуществляется в ручном режиме. Такие печи длительного горения своими руками могут применяться для обогрева мастерских и подсобных помещений, бань, теплиц и гаражей.

Среди всего разнообразия изготавливаемого самостоятельно оборудования можно выделить два образца:

  • Печь длительного горения на отработанном масле (она собирается в основном из подручных материалов)
  • Модель, прозванная в народе Бубафоня (изготавливается из металлической бочки)

Оба агрегата довольно популярны в среде народных умельцев, благодаря простоте своей конструкции и высокой эффективности при эксплуатации. Схему и комплектацию таких моделей довольно просто найти в сети.

Чья продукция эффективнее?

Печи длительного горения позволяют снизить затраты на обогрев не менее, чем в 4 раза. К тому же они могут работать на отходах от переработки древесины и даже сельхозпродуктов (солома). Но все же какую купить печь основанную на принципе длительного горения? Все зависит от типа отапливаемого помещения и материальных возможностей.

Смотрим видео о продукции Буллерьян правила топки:

Здесь следует учитывать, что оборудование от зарубежных компаний считается самым эффективным и имеет стильный дизайн. Оно способно не только обогревать помещение, но и стать его украшением (печи-камины). Но и стоимость у таких печей в несколько раз превышает показатели на аналогичное отечественное изделие. На это необходимо ориентироваться при выборе.

Мы же рассмотрим продукцию местных предприятий, пользующуюся спросом на отечественном рынке отопительного оборудования.

Печь Синель используется для отопления помещений при минимальном расходе топлива. Она способна работать на одной загрузке до 12 часов, что было достигнуто благодаря принципу газогенерации.

В качестве топлива в этой модели могут применяться:

  • Древесные отходы
  • Торфяные брикеты
  • Картон

Растопка осуществляется, как и в обычных печах, а затем агрегат переводится в режим тления. Для этого закрывается заслонка дымохода и прикрывается дверца поддувала. Регулируя степень перемещения заслонки устанавливают максимально медленный режим горения.

Некоторые модификации аппаратов позволяют готовить пищу

Печь Вологда еще одна из моделей оборудования длительного горения

Так как производитель выпускает несколько модификаций оборудования, то при выборе модели необходимо обращать внимание на их технические характеристики. КПД печей достигает 80%

Все печи длительного горения на угле от данного производителя оборудованы панелью для приготовления пищи, а некоторые имеют змеевик для нагрева воды.Конструктивные особенности  позволяют подключать к нему бак с водой, при помощи гибких шлангов или использовать с системой водяного отопления.

Актуальность и преимущество печей на опилках

Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск альтернативных видов топлива. Актуальным остается также поиск отопительных устройств, способных преобразовать это топливо в тепловую энергию.

В результате работы инженерной мысли были созданы некоторое количество новых моделей печей. Отдельно хотелось бы сказать про печь на опилках.

Опилки для нашей страны до сегодняшнего дня являются бросовым видом топлива. Деревоперерабатывающие предприятия до сего дня не наладили их использования в отопительных целях. Они предпочитают утилизировать их каким-либо примитивным образом.

Поэтому создание печи на опилках оказывается крайне выгодным для населения, особенно если речь идет об отоплении дачного домика, гаража, теплицы или мастерской.

Модифицированные печи

Самыми перспективными на сегодняшний день считаются печи длительного горения. В большинстве своем это пиролизные, или газогенераторные печи. В своей конструкции они имеют две камеры сгорания. Первая, нижняя камера, предназначена для загрузки топлива. Здесь твердое топливо при минимальном доступе кислорода доводится до состояния тления. Печи длительного горения на опилках имеют нижнюю камеру, в которую помещают брикеты из опилок. Во время тления выделяется горючий газ в большом объеме. Этот газ без остатка сгорает в верхней камере. Именно сгорающий газ передает свое тепло воздушному потоку, циркулирующему либо во внешнем кожухе печи, либо в системе трубок. Так печь на опилках быстро разогревает воздух в помещении до необходимой пользователю температуры.

В печной заслонке устанавливается система управления интенсивностью горения. Благодаря ей, впервые среди моделей металлических печей, появляется возможность регулировать температуру в печи и в помещении. Печи на опилках длительного горения могут работать одновременно и на других видах твердого топлива: щепе, брикетах торфа, дровах

Универсальный характер обогревательных устройств особенно привлекает внимание населения

В большинстве своем под работу на опилках настраиваются печи Бутакова и Булерьян. К сожалению, печи Булерьян стоят недешево, и способны функционировать исключительно на брикетированном топливе, обладающим определенным уровнем влажности (сухости). Куда более демократичными ценами отличаются печи Бутакова.

Делаем печи сами

Народные умельцы, настроенные на экономичный способ обогрева дачного домика, гаража или мастерской, стремятся использовать самодельные печи на опилках. В этом случае экономия получается двойная: нет затрат на приобретение дорогостоящего печного оборудования, и минимизируются расходы на приобретение топлива (опилок россыпью).

Во всемирной сети мастера выкладывают оригинальные схемы печи, которую они создают собственными силами. По своему устройству она отличается крайней простотой, требует небольшого количества материалов для изготовления, находящихся под рукой

Так же важно обеспечить оборудование дымоходом для печи или котла

И самое главное – топливо в него загружается россыпью, без затрат на изготовление брикетов и сушку.

Это – обычная круглая однокамерная буржуйка, со вставным цилиндром для опилок. Как правило используют такую печь буржуйку для дачи и не жилых помещений. Перед растопкой печи вставной цилиндр вынимается, в его середину вставляется сердечник. Затем вокруг сердечника укладываются слоями опилки и трамбуются. Цилиндр помещается в корпус буржуйки, сердечник вынимается, и остается пространство, через которое в опилки поступает воздух, необходимый для горения. Печь на опилках своими руками изготавливают довольно часто, поэтому технология ее эксплуатации отработана хорошо. Розжиг производится снизу, из зольного ящика. Полностью загруженная опилками печь способна обогревать помещение в течение 12 часов, а то и больше.

Подойдет для любого помещения

Самодельная печь на опилках как и печка слобожанка может быть использована как для полноценного обогрева жилища или производственного помещения, а также для домашней коптильни. Так обогревательные устройства на альтернативных видах топлива широко используются населением с целью сокращения расходов на энергоносители. В этом предприимчивое население обгоняет слабо реагирующих крупных производителей отопительных устройств. Перспективность использования дешевых видов топлива проверяется на практике весьма энергично и изобретательно.

Монтаж контура

А если у нас очень большое помещение, то как использовать печку, работающую на опилках, чтобы извлечь из нее максимальное количество КПД?

Придется создавать водяной контур.

Прежде чем заняться такой работой, необходимо выяснить, существует ли возможность при использовании такой печи, сделать тепловую площадь намного больше, оставив неизменной длину дымохода?

Первый рисунок показывает печь, имеющую внешний контур дымовой системы. Она практически полностью повторяет конструкцию печи, работающей на опилках. Отличается только контуром, сквозь который двигаются нагретые дымовые газы, а также местом расположения дымохода.

Благодаря таким изменениям, появилась возможность сделать тепловую площадь намного больше, а длину дымохода оставить неизменной. Причем объем топки не увеличивался, он остался без изменений.

На втором рисунке показан внутренний контур, установленный внутри построенной печи. Сильно увеличилась тепловая площадь. Серьезным недостатком такой установки стало уменьшение объема, загружаемых опилок.

Однако важным преимуществом подобной конструкции, считается очень легкое создание такого контура. С этой целью нужно будет установить внутрь нашей бочки, вторую, более меньшего диаметра, а также сделать перестановку дымохода.

Вот такая небольшая доработка, дает возможность намного увеличить эффективность применения этой простой печи.

Facebook

Twitter

Вконтакте

Одноклассники

Печка длительного горения на древесных отходах (опилках, щепе, ветках)

Отопить подсобное помещение, теплицу, мастерскую, гараж можно печкой, в которую затрамбовываются опилки и другие отходы древесной промышленности. В некоторых регионах их можно изыскивать бесплатно, или предельно дешево, поэтому подобные печки популярны. К достоинствам можно отнести и то, что к данной печи, после ее растопки, можно не подходить в течении всего периода горения топлива, который можно растянуть на 12 часов и более.



Конструкция печи на опилках

Горение топлива происходит в емкости круглой или квадратной формы примерно 100 литров объемом, который считают оптимальным по продолжительности работы на одной закладке, и по возможности сжигания всего заложенного объема. В днище емкости по центру сделано круглое отверстие примерно 110 мм в диаметре для подачи воздуха.

Эта емкость помещается в другую с большими размерами, такую, чтобы между их бортами был зазор не меньше 50 мм. Например, можно взять две бочки – одну на сотню литров, а другую на 180 л.

В большой емкости на днище по центру установлен зольник-поддувало – продолговатый ящик, при этом дыра в первой емкости оказывается прямо над этим поддувалом. Таким образом воздух заходит в малую емкость снизу.

Вверху большой емкости по кромке бортов сделан песчаный замок, на который устанавливается крышка. Для этого по периметру приварен уголок, образовавшийся желоб засыпан песком. На него опираются борта крышки, поэтому обеспечивается герметичность.

Для квадратной формы оптимальными размерами считаются 40х40 см для внутренней емкости, и 50х50 см для наружной, при высоте 1 метр или чуть больше.



Как работает печка длительного горения на опилках

В отверстие по центру малой емкости устанавливают длинную трубу диаметром 100 мм или больше (от диаметра зависит мощность горения), далее, — емкость засыпается опилками, в которые можно подмешать более крупные древесные элементы, опилки трамбуются, после чего труба аккуратно извлекается. В печке оказывается закладка топлива со сквозным отверстием по центру.

Остается поджечь закладку снизу, для этого в зольный ящик закладывается щепа и поджигается. Топливо выгорает от центра к краям, воздух подается снизу, проходит через топливо и уже раскаленные газы опускаются вниз между бортами большой и малой емкостей, и уходят на дымоход, подключенный в нижней части большого корпуса.

Таким образом печка обладает изначально немалой площадью корпуса, что только повышает процент отданного количества тепла.

Как работает печка на опилках – смотрите видео.





Можно ли согреться от буржуйки — реальная мощность печки на опилках

Сколько энергии заключается в засыпанных опилках?

  • Примем в среднем теплотворность сосновых крупных опилок как 2,5 кВт/кг.
  • Масса опилок, находящихся в бочке, – около 20 кг, при их насыпной плотности около 200 кг/м куб, и объеме засыпки примерно 100 литров.
  • Энергия от сгорания всего объема – 50 кВт.
  • Если сжигание растянуто на 12 часов, то в среднем получим 4 кВт/час.

С учетом КПД не больше 50%, получаем реальную теплоотдачу нашей печки не более чем у электрического обогревателя на 2,0 кВт. Чего в принципе достаточно для прогрева гаража или мастерской средних размеров, при этом значительно дешевле электрического отопления.

Но получить большую энергоотдачу и быстро прогреть холодное помещение, используя именно опилки, конечно, не получится….



Пути повышения энергоотдачи

Иногда нужно получить большую мощность, например, 5 кВт вместо 2-х, — достигнуть этого не сложно.

  • Применять сухие опилки, подсушенные длительное время в тепле, их реальная теплотворность может быть до 1,5 раза больше чем у влажных.
  • Перекладывать опилки мелкими сухими дровами, их теплотворность еще выше – до 4,0 кВт с кг.
  • Сжигать быстрее, — сделать больший диаметра отверстия в закладке,  – увеличивается и первоначальный объем горения топлива, дать максимальное количество воздуха…

Помимо увеличения количества и качества топлива можно повысить и энергоотдачу самой конструкции, т.е. КПД.

  • На корпусе сделать вертикальное оребрение.
  • Большую протяженность дымохода оставить внутри помещения – сделать наклонный дымоход к дальней стене с лючками для очистки сажи.

Для быстрого прогрева помещения и повышения энергоотдачи в печь можно положить небольшую закладку дров, которые сгорят весело…

Еще видео о конструкции печки на опилках и особенностях работы



Как сделать печь на опилках своими руками для дачи и дома

Экология потребления.Усадьба:Опилки – недорогое и доступное топливо, но использовать его в обычных топках невозможно – для этого нужен очаг особой конструкции. Чтобы построить печь на опилках своими руками, не придется осваивать кирпичную кладку – корпус таких приборов всегда изготавливают из металла.

Опилки – недорогое и доступное топливо, но использовать его в обычных топках невозможно – для этого нужен очаг особой конструкции. Чтобы построить печь на опилках своими руками, не придется осваивать кирпичную кладку –  корпус таких приборов всегда изготавливают из металла. Экономичные печи подходят для отопления теплиц, гаражей, дачных и загородных домов. Все зависит от того, насколько серьезно отнестись к работе и сколько денег выделить на материалы.

Принцип работы печей на опилках

Печь, использующая в качестве топлива древесные отходы, работает по принципу длительного горения. Топливо в таких устройствах не горит, а тлеет, постепенно выделяя небольшое, но достаточное количество тепловой энергии. Медленное горение позволяет существенно сэкономить на топливе и сократить количество загрузок. При таком способе дорогостоящее тепло не улетает в трубу, а максимально расходуется на отопление дома.

Как сделать печь на опилках своими руками для дачи и дома

Самодельная печь медленного горения на опилках

Чтобы исключить интенсивное пламя и добиться медленного и длительного тления, необходимо ограничить доступ кислорода в топливную камеру. Задача решается герметичностью конструкции и прессованием топлива.

Как сделать печь на опилках своими руками для дачи и дома

Под закрытой крышкой топливо не горит, а медленно тлеет

Как сделать печь длительного горения

Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра. Для работы потребуется сварочный аппарат, болгарка и навыки работы с ними.

Простая печь на опилках из бочки

Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.

Как сделать печь на опилках своими руками для дачи и дома

Схема самодельной печи на опилках из бочки

Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.

Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.

Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.

Как сделать печь на опилках своими руками для дачи и дома

Печка из бочки для хозяйственного помещения

Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа. Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей. Для удобства обязательно приваривают ручку.

Правила эксплуатации самодельной печи

При всей своей эффективности работает самодельное устройство просто:

В отверстие в металлическом листе устанавливают трубу конусообразной формы – такую легче извлечь в нужный момент.

Емкость наполняют опилками до уровня дымохода небольшими порциями, тщательно трамбуя каждый слой.

Трубу аккуратно извлекают, оставляя в центре отверстие для поступления к топливу кислорода и выхода отработанных газов.

Печь закрывают крышкой и поджигают топливо со стороны поддувала. Чтобы упростить растопку, можно налить немного горючей жидкости на металлическую перегородку до загрузки опилок.

Процесс тления в бочке объемом около 200 литров длится не менее 8 часов – в это время крышку печи нельзя открывать и добавлять опилки. Новую загрузку можно делать только после полного сгорания предыдущей партии топлива.

Как сделать печь на опилках своими руками для дачи и дома

Топливо загружают сверху

Как усовершенствовать бюджетную модель

Простейшая буржуйка из бочки подойдет для дачного дома, гаража или теплицы. Для жилого строения рекомендуется модернизировать конструкцию, увеличив площадь нагрева сооружением дополнительного дымового контура.

Контур можно сделать внешним или внутренним. В первом случае потребуется аналогичная форма большего диаметра, а во втором нужно найти бочку немного меньшего размера или сварить подходящую емкость из металла.

Как сделать печь на опилках своими руками для дачи и дома

Строение печи с внешним дымовым контуром

Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема топочной камеры, а внутренний более прост в работе. В обоих вариантах дымоход следует перенести вниз.

Как сделать печь на опилках своими руками для дачи и дома

Устройство печи на опилках с внутренним контуром

Как сделать печь на опилках своими руками для дачи и дома

Схема прибора из двух цилиндров

Крышку лучше изготовить из толстого стального листа толщиной не менее 5 мм и усилить по краям, иначе она быстро деформируется от высокой температуры.

Котел на опилках для водяного отопления

Если пойти еще дальше, то можно превратить печь длительного горения в эффективный водогрейный котел. Корпус котла лучше всего делать из трубы диаметром 40 см с толщиной стенок не менее 10 мм. Чем больше будет размер котла, тем дольше проработает печь на одной загрузке. Если взять за основу трубу длиной полтора метра, то не придется задумываться о топке в ближайшие 40 часов.

Как сделать печь на опилках своими руками для дачи и дома

Котел из трубы, работающий на опилках

Для поддувала подойдет труба диаметром 7,6 см, а для дымохода – 10 см. Крышку делают из стального листа толщиной 10 мм и обязательно усиливают ее по краям. В крышке, как и в описанной выше модели, предусматривают ручку. Дно вырезают из этого же листа и приваривают его к торцу будущего котла.

Как сделать печь на опилках своими руками для дачи и дома

Устройство поддувала

К трубе для поддувала с одной стороны приваривают 4 стальных штыря длиной 10–15 см – это обеспечивает доступ кислорода и приподнимает деталь над корпусом котла. Также необходимо вырезать несколько отверстий длиной 10 см и шириной 0,5–0,7 мм в нижней части поддувала.

Как сделать печь на опилках своими руками для дачи и дома

Корпус отопительного котла

Дымоотводную трубу приваривают к верхней части корпуса, а на выходе дымохода устанавливают водогрейный бак. Желательно крепить бачок как можно ближе к котлу – это повысит эффективность работы. К баку подсоединяют две трубы – подающую и обратную, подключенные к отопительной системе дома.

Перед тем как приступить к самостоятельному изготовлению печи на опилках для водяного отопления, необходимо провести все расчеты системы. Выбирать этот вариант можно только опытным мастерам, уверенным в своих знаниях и силах. Остальным рекомендуем заказать котел у специалисти или купить готовую модель. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Печь бубафоня длительного горения на опилках: инструкция + чертеж

Для отопления небольших помещений часто используют калориферы или дорогостоящие печи. Но, проявив немного смекалки и мастерства, можно за минимальное время соорудить из практически бросовых материалов печь длительного горения, работающую на одном из самых дешевых видов топлива – древесных опилках. Печь «Бубуфоня» хороша своей простотой. Ее легко установить в парник, обогреть с ее помощью гараж, дачный домик или другие помещения небольшого размера. При этом не потребуется затрат на электричество или бензин.

Печь бубафоня на опилкахПечь бубафоня на опилках

Печь бубафоня на опилках

Опилки в качестве твердого топлива

Этот экологически чистый и наиболее экономичный вид топлива бывает нескольких видов. Один из них – щепа и опилки россыпью. Их легко достать на деревообрабатывающих предприятиях, где они являются отходами или если поблизости имеется столярная мастерская. Брикеты и пеллеты изготавливают с помощью специального пресса. Этот процесс с помощью нехитрых приспособлений можно наладить в домашних условиях.

Следующий вид топлива – пеллеты. Они намного выгоднее, чем обыкновенные дрова (горят дольше, а стоимость в разы ниже). Их очень удобно перевозить и хранить. Пеллеты представляют собой капсулы небольшого размера (диаметр около восьми миллиметров) из спрессованных опилок.

Кроме пеллет и рассыпных опилок для печей длительного горения применяют топливные брикеты. Они бывают цилиндрические, прямоугольные, шести- и восьмигранные (Пинии-Кей).

Видео:

Преимущества использования опилок в качестве топлива

  • Низкая стоимость топлива;
  • Удобство хранения;
  • Теплоотдача и продолжительность горения выше, чем у обычных дров или брикетов из торфа;
  • Пеллеты не выделяют копоти и токсичных веществ при сгорании;
  • Продукты сгорания, остающиеся от сжигания опилок – хорошее удобрение для сада;
  • Мусора от опилок и пеллет намного меньше, чем от дров и угля;
  • Благодаря тому, что опилки всегда сухие, ими можно разжигать печь в любое удобное время, в то время как дрова порой требуют дополнительной просушки;
  • При сгорании топливных брикетов или опилок образуется намного меньше пепла и золы, чем при сгорании дров.
Опилки (брекеты) для топки печиОпилки (брекеты) для топки печи

Опилки (брекеты) для топки печи

Недостатки использования опилок

К недостаткам можно отнести пыль от опилок, которая способна в редких случаях вызвать аллергическую реакцию, а также то, что при неправильном хранении опилки способны самовозгораться. Однако оба этих фактора встречаются крайне редко.

Как изготовить топливные брикеты для использования в печи длительного горения

Для изготовления брикетов из опилок понадобятся:

  • деревянные балки, гвозди и молоток для сборки пресса;
  • два металлических цилиндра – формы для будущих брикетов;
  • опилки;
  • вода.

Пошаговая инструкция:

  1. Опилки высыпаем в глубокую емкость и смешиваем с водой до консистенции густой сметаны.
  2. Из деревянных балок собираем пресс по схеме. Принцип заключается в системе рычагов.
  3. Влажные опилки кладем в металлическую форму и спрессовываем, нажимая на ручку деревянного «станка».Пресс из деревянных досок для создания брикетов из опилокПресс из деревянных досок для создания брикетов из опилок

    Пресс из деревянных досок для создания брикетов из опилок

  4. Пресс по принципу рычаговПресс по принципу рычагов

    Пресс по принципу рычагов

  5. Готовые брикетики достаем из формы и выкладываем сушиться.

Еще один похожий способ сделать топливные брикеты для печи – сколотить несколько деревянных ящиков с множеством ячеек, смешать опилки с водой и небольшим количеством глины, плотно забить эту смесь в ячейки ящиков, чтобы дать выйти воде. Через сутки топливные брикеты достаем и используем по назначению.

Образец деревянного брикета из опилокОбразец деревянного брикета из опилок

Образец деревянного брикета из опилок



Печь «Бубафоня» на опилках своими руками

Так как температур сгорания опилок выше, чем температур сгорания дров, то стенки топливного бака необходимо делать более толстыми – не менее 10 мм. А для обеспечения противопожарной безопасности печь устанавливают на фундамент и оборудуют отражающим экраном, водяной контур или обкладывают печь огнеупорным кирпичом.

Материал для монтажа печи:

  • толстостенная бочка с герметичным дном (или использованный газовый баллон) для топки, объем желательно выбирать около двухсот литров;
  • два отрезка металлических труб;
  • швеллер;
  • листовой металл;
  • болгарка, к ней зачистные и отрезные круги;
  • молоток;
  • сварочный аппарат и электроды;
  • ножовка по металлу;
  • кирпичи и цемент для фундамента.

Работы необходимо выполнять в соответствии с техникой безопасности. К тому же, производить работы необходимо вблизи от источника электроэнергии.

1. Топливный бак

Если используется бочка или баллон, то необходимо обрезать верхнюю часть. Для этого используют болгарку или ножовку по металлу. По разметке обрезают верхнюю часть, внимательно следя за тем, чтобы инструмент не перегрелся, а линия реза была ровной. Оставшуюся часть в дальнейшем моно использовать как крышку печи.

Делаем топливный бак для печиДелаем топливный бак для печи

Делаем топливный бак для печи



В том случае, если топливный бак изготавливается путем сварки из листового металла, его предварительно сгибают в радиус на листогибочном станке, затем соединяют сварочным аппаратом в форме цилиндра. К этому цилиндру из куска листового металла вырезают дно соответствующего размера и приваривают его, следя за качеством сварного шва.

2. Прижимной круг и подводящая труба

Диаметр прижимного круга должен быть немного меньше диаметра топливного бака. Это обеспечит его свободное движение в топке по мере сгорания топлива. В центре прижимного круга необходимо вырезать отверстие, равное диаметру подводящей трубы. После этого швеллер распиливают на 4 равных участка и приваривают их к кругу. Это необходимо для увеличения массы прижимного круга и обеспечения дополнительной прочности конструкции.

Прижимной круг и подводящая трубаПрижимной круг и подводящая труба

Прижимной круг и подводящая труба

Длину подводящей трубы рассчитывают так: измеряют длину топливного бака и к этому значению прибавляют от 20 до 50 см.

Подводящую трубу и прижимной круг соединяют сваркой.

На трубу необходимо сделать заслонку, с помощью которой будет регулироваться количество поступающего в печь воздуха. Простейшая заслонка – небольшой металлический круг с ручкой из стального прута для удобства использования.

3. Отводящий трубопровод

Чтобы присоединить его к топке, на верхней части бака делают разметку и вырезают отверстие, равное диаметру отводящей трубы. После этого трубу присоединяют сваркой. К основной системе отопления трубу подключают посредством хомута и теплоизолирующего материала (стеклоткани).

4. Крышка

Крышку вырезают из куска металлического листа или используют для этого срезанную часть бочки. В центре прорезают отверстие для подводящей трубы и приваривают ручки из согнутых металлических прутов.

Крышка для печиКрышка для печи

Крышка для печи

Чтобы защитить печь от перегрева и улучшить распределение тепла, к наружной части топливного бака (металлическими уголками небольшой длины) приваривают лист металла – отражатель.

Фундамент выкладывают из двух рядов огнеупорного кирпича.

Фундамент для печи из рядов огнеупорного кирпичаФундамент для печи из рядов огнеупорного кирпича

Фундамент для печи из рядов огнеупорного кирпича

Как правильно топить «Бубафоню» опилками

Прежде, чем уложить в «Бубафню» опилки, внутрь топочной камеры ставят трубу небольшого диметра. Вокруг этой трубы укладывают опилки, плотно их утрамбовывая.

Заполняем печь опилкамиЗаполняем печь опилками

Заполняем печь опилками

Когда опилки уложены до самого верха, трубу вытаскивают. Таким образом, в печи опилки уложены так, что образующиеся продукты сгорания потоком воздуха (тягой) будут сдуваться вниз, в шахту, образованную трубой.

Опилки поджигают лучиной или спичками, закрывают прижимным диском, крышкой и несколько минут наблюдают за печью, регулируя величину зазора задвижки и, соответственно, тягу и интенсивность горения.

Таким образом из максимально дешевых материалов получается печь длительного горения на биологически чистом топливе с КПД равным практически 100%. Печь «Бубафоня» на опилках — наиболее оптимальный вариант для экономных хозяев.

Бубафоня за один день — видео

Буржуйка на опилках длительного горения своими руками

В нашем представлении печка-буржуйка – это прямоугольный железный ящик с дверкой для закладки дров и дымовой трубой, приваренной к ящику сверху. Когда-то так и было, в подобной примитивной конструкции разные виды твердого топлива сгорали с сумасшедшей скоростью, выбрасывая большую часть тепла в трубу дымохода. Владельцы подобных печек использовали именно дымоход как греющий элемент, прокладывая его через все помещение. Но на сегодняшний день ситуация изменилась и мы готовы представить в данном материале модернизированный вариант печки, а также расскажем о том, как делается самодельная буржуйка на опилках длительного горения.

Конструкция и принцип работы

Печка продолжительного сжигания внешне непохожа на традиционную буржуйку, как мы ее себе представляем. Кроме того, она не производится серийно ни одним производителем, а ее конструкция – целиком достижение различных мастеров-умельцев. Более всего новая буржуйка напоминает круглую металлическую печь – «слобожанку», но отличается от нее способом сжигания топлива. В качестве последнего здесь применяются древесные опилки, и вот почему:

  • отопление буржуйкой, работающей на опилках и щепе, обойдется недорого ввиду доступности такого топлива;
  • спрессованные опилки долго прогорают, одной загрузки хватит от 6 до 10 часов работы такого теплогенератора.

Печка имеет вертикальную конфигурацию и состоит из двух цилиндров, меньший установлен внутрь большего. Простейший вариант – 2 бочки вместительностью 200 и 100 литров. Под малой бочкой, играющей роль камеры сгорания, имеется пространство для зольного ящика, вынимающегося через проем в нижней части большой бочки. Для подачи воздуха в топку конструкция буржуйки предусматривает круглое отверстие, проделанное в днище малого цилиндра. Он поступает туда через приоткрытый ящик зольника. Сверху корпус плотно закрыт крышкой, а сбоку между двумя ребрами жесткости установлен патрубок дымохода.

В том, как действуют буржуйки длительного горения, никаких особых премудростей нет. Сначала через открытую верхнюю крышку в круглое отверстие, проделанное в днище топки, вертикально вставляется конус. Затем камера сгорания заполняется доверху опилками, которые плотно утрамбовываются. Конус аккуратно вынимается, закрывается верхняя крышка и можно приступать к розжигу. Для этого вынимают зольный ящик, кладут в него щепу, лучины, мелкую древесину и поджигают. Ящик вставляют на место, не задвигая его до конца, чтобы оставить щель для воздуха. Подробности процесса показаны на видео:

Под воздействием тяги, создаваемой дымоходом, спрессованные опилки начинают медленно тлеть, печь длительного горения выходит на рабочий режим. Продукты горения, выходя из топки, прогревают стенки бочки и выходят наружу через дымоходную трубу. Такой способ теплоотдачи позволяет отобрать у дымовых газов значительную часть тепла, доведя эффективность работы теплогенератора (КПД) до 40—50%. При этом продолжительность работы с одной загрузки может достигать 10 часов, как уже говорилось выше. Помимо этих достоинств, буржуйка на опилках имеет и другие:

  • низкая стоимость в изготовлении;
  • простота монтажа, установка буржуйки заключается лишь в устройстве дымохода с удовлетворительной тягой;
  • низкие требования к качеству топлива;
  • энергонезависимость.

Недостаток буржуйки в том, что нельзя добавлять горючее «на ходу», пока полностью не прогорит предыдущая порция опилок. Опять же, как и любая железная печь, агрегат отапливает только то помещение, в котором находится сам. Но этот недостаток можно исправить, если добавить водяной контур и присоединить его к нескольким батареям, находящимся в других помещениях. Тогда получится полноценное отопление опилками небольшого частного домика или дачи.

Рекомендации по изготовлению

Чтобы приступить к работе, требуется определенный набор инструментов. Вот их перечень:

  • сварочный инверторный аппарат;
  • угловая шлифовальная машина с кругами для резания металла;
  • дрель;
  • рулетка и угольник;
  • различные слесарные инструменты.

Как уже было сказано, наиболее простой способ – это изготовление буржуйки из бочки. Для начала в каждой из них аккуратно отрезается верх, причем к отрезанной части большой емкости нужно приварить металлические ручки и запорные устройства для плотного прилегания будущей крышки.

Совет. Перед началом работ обе емкости не помешает хорошо промыть, поскольку при нагреве может выделяться неприятный дым, состав которого зависит от предыдущего содержимого сосудов.

В нижней части большой емкости вырезается прямоугольный проем шириной 250 мм и высотой 100 мм, куда будет вставляться выдвижной ящик. Последний сваривается из металла толщиной 1.2 мм под размер проема, а длиной – 500 мм. Для удобства к днищу бочки изнутри следует приварить 2 направляющие из уголка 25 х 25 мм.

Из стального листа толщиной 1.5—2 мм вырезается круглый поддон под внутренний диаметр емкости. В печке для отопления дачи или гаража он будет служить опорой камере сжигания и отделять ее от зольника. По центру поддона выполняется отверстие диаметром 60 мм, такое же делается в днище малой емкости. Затем поддон приваривается либо помещается на подставку из стальных прутков, соблюдая расстояние от низа емкости 150 мм. Прежде чем окончательно собрать буржуйку, надо в корпусе бочки проделать отверстие и вставить в него патрубок газохода, обварив его вкруговую. Место врезки – посередине между двумя ребрами жесткости (зигами). Для регулирования интенсивности горения в патрубок рекомендуется встроить поворотную заслонку с ручкой. В конце малая бочка устанавливается внутрь большой на поддон, чтобы отверстия в них совместились.

Совет. Поскольку топка из обычной бочки вряд ли прослужит долго, то сделать буржуйку на опилках можно, применив в качестве камеры сгорания металлическую трубу соответствующего диаметра.

Последний шаг – это изготовление загрузочного конуса длиной 1.5 м. Тут возможны 2 варианта: выстрогать его из дерева или изготовить из тонкого металла. В любом случае конус надо выполнить таким образом, чтобы его нижний конец плотно входил в круглое отверстие поддона, в нашем случае его размер 60 мм.

Статья в тему: Как сделать пиролизный котел своими руками

Печи-буржуйки с водяным контуром

Вертикальную печку, сжигающую опилки, можно приспособить для подогрева воды. Здесь ее низкий КПД сыграет нам на руку, поскольку дымовые газы, отходящие через трубу, имеют достаточно высокую температуру. Чтобы воспользоваться этим обстоятельством, на вертикальном участке дымохода устанавливается небольшой экономайзер, отбирающий теплоту отходящих газов. Он представляет собой водяную рубашку для дымохода с подводящими патрубками. Устройство можно приобрести в готовом виде или сделать из участка трубы, чей диаметр на 50—70 мм больше газохода.

Такая буржуйка с водяным контуром, сделанная своими руками, подключается к баку с водой либо к 2 небольшим радиаторам отопления. В этом случае не следует использовать в системе принудительную циркуляцию, движение воды должно быть конвективным. Однако, надо следить за ее температурой и давлением, установив такие приборы контроля и безопасности, как манометр, термометр и предохранительный клапан.

Заключение

Простая экономичная печка на опилках подойдет для дачных домиков, гаражей, теплиц и даже небольших домов. Трудозатраты на ее изготовление невелики, как и особых сложностей, понадобится желание, определенные навыки и немного личного времени.

Печь на опилках своими руками из бочки и котел для водяного отопления из труб

Содержание статьи:

Опилки – недорогое и доступное топливо, но использовать его в обычных топках невозможно – для этого нужен очаг особой конструкции. Чтобы построить печь на опилках своими руками, не придется осваивать кирпичную кладку –  корпус таких приборов всегда изготавливают из металла. Экономичные печи подходят для отопления теплиц, гаражей, дачных и загородных домов. Все зависит от того, насколько серьезно отнестись к работе и сколько денег выделить на материалы.

Принцип работы печей на опилках

Печь, использующая в качестве топлива древесные отходы, работает по принципу длительного горения. Топливо в таких устройствах не горит, а тлеет, постепенно выделяя небольшое, но достаточное количество тепловой энергии. Медленное горение позволяет существенно сэкономить на топливе и сократить количество загрузок. При таком способе дорогостоящее тепло не улетает в трубу, а максимально расходуется на отопление дома.

Самодельная печь медленного горения на опилках

Чтобы исключить интенсивное пламя и добиться медленного и длительного тления, необходимо ограничить доступ кислорода в топливную камеру. Задача решается герметичностью конструкции и прессованием топлива.

Под закрытой крышкой топливо не горит, а медленно тлеет

Как сделать печь длительного горения

Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра. Для работы потребуется сварочный аппарат, болгарка и навыки работы с ними.

Простая печь на опилках из бочки

Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.

Схема самодельной печи на опилках из бочки

Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.

Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.

Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.

Печка из бочки для хозяйственного помещения

Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа. Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей. Для удобства обязательно приваривают ручку.

Правила эксплуатации самодельной печи

При всей своей эффективности работает самодельное устройство просто:

  1. В отверстие в металлическом листе устанавливают трубу конусообразной формы – такую легче извлечь в нужный момент.
  2. Емкость наполняют опилками до уровня дымохода небольшими порциями, тщательно трамбуя каждый слой.
  3. Трубу аккуратно извлекают, оставляя в центре отверстие для поступления к топливу кислорода и выхода отработанных газов.
  4. Печь закрывают крышкой и поджигают топливо со стороны поддувала. Чтобы упростить растопку, можно налить немного горючей жидкости на металлическую перегородку до загрузки опилок.
  5. Процесс тления в бочке объемом около 200 литров длится не менее 8 часов – в это время крышку печи нельзя открывать и добавлять опилки. Новую загрузку можно делать только после полного сгорания предыдущей партии топлива.

Топливо загружают сверху

Как усовершенствовать бюджетную модель

Простейшая буржуйка из бочки подойдет для дачного дома, гаража или теплицы. Для жилого строения рекомендуется модернизировать конструкцию, увеличив площадь нагрева сооружением дополнительного дымового контура.

Контур можно сделать внешним или внутренним. В первом случае потребуется аналогичная форма большего диаметра, а во втором нужно найти бочку немного меньшего размера или сварить подходящую емкость из металла.

Строение печи с внешним дымовым контуром

Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема топочной камеры, а внутренний более прост в работе. В обоих вариантах дымоход следует перенести вниз.

Устройство печи на опилках с внутренним контуром

Схема прибора из двух цилиндров

Крышку лучше изготовить из толстого стального листа толщиной не менее 5 мм и усилить по краям, иначе она быстро деформируется от высокой температуры.

Котел на опилках для водяного отопления

Если пойти еще дальше, то можно превратить печь длительного горения в эффективный водогрейный котел. Корпус котла лучше всего делать из трубы диаметром 40 см с толщиной стенок не менее 10 мм. Чем больше будет размер котла, тем дольше проработает печь на одной загрузке. Если взять за основу трубу длиной полтора метра, то не придется задумываться о топке в ближайшие 40 часов.

Котел из трубы, работающий на опилках

Для поддувала подойдет труба диаметром 7,6 см, а для дымохода – 10 см. Крышку делают из стального листа толщиной 10 мм и обязательно усиливают ее по краям. В крышке, как и в описанной выше модели, предусматривают ручку. Дно вырезают из этого же листа и приваривают его к торцу будущего котла.

Устройство поддувала

К трубе для поддувала с одной стороны приваривают 4 стальных штыря длиной 10–15 см – это обеспечивает доступ кислорода и приподнимает деталь над корпусом котла. Также необходимо вырезать несколько отверстий длиной 10 см и шириной 0,5–0,7 мм в нижней части поддувала.

Корпус отопительного котла

Дымоотводную трубу приваривают к верхней части корпуса, а на выходе дымохода устанавливают водогрейный бак. Желательно крепить бачок как можно ближе к котлу – это повысит эффективность работы. К баку подсоединяют две трубы – подающую и обратную, подключенные к отопительной системе дома.

Перед тем как приступить к самостоятельному изготовлению печи на опилках для водяного отопления, необходимо провести все расчеты системы. Выбирать этот вариант можно только опытным мастерам, уверенным в своих знаниях и силах. Остальным рекомендуем заказать котел у специалисти или купить готовую модель.

Видео: печь на опилках своими руками

Понравилась статья? Поделитесь с друзьями:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
