Содержание

самодельная конструкция из подручных материалов

Твердотопливные печи, работающие на дровах, имеют один серьезный недостаток: достичь автоматизации процесса топки очень сложно, а для некоторых конструкций невозможно. Периодически приходится отвлекаться от дел и подкидывать дрова, которые сгорают примерно за час. Чтобы продлить время работы печи на одной загрузке, печи оснащают режимом длительного горения.

Что такое режим длительного горения

Горение древесины — сложный физико-химический процесс, который происходит в несколько этапов. При розжиге, пока температура в печке невысока, происходит нагревание дерева и его потемнение. При температуре выше 200 градусов начинается пиролиз — разложение под действием температуры на твердые остатки и пиролизные газы. Эти газы сами по себе горючи, поскольку содержат водород, окись углерода, пары органических соединений и углерод в виде сажи. Яркое пламя с высокой температурой дает именно горение пиролизных газов.

В обычной печи полного выгорания пиролизных газов не происходит из-за недостатка кислорода. В печах длительного горения, для дожигания пиролизных газов предназначена отдельная камера или отсек топки, где происходит обогащение их кислородом воздуха. Благодаря этому происходит более полное сжигание топлива, в воздух выделяется меньше сажи и других вредных веществ, повышается эффективность печи.

Чтобы избежать излишней температуры в камере предварительного сжигания дров, доступ воздуха в нее ограничивают. Дрова начинают тлеть, выделяя большое количество пиролизного газа. За счет медленного тления дров время работы печи на одной загрузке значительно увеличивается, в некоторых случаях достигая 6-8 часов. Это явление и получило название «режим длительного горения».

Печь длительного горения на опилках: видео

Достоинства и недостатки печей длительного горения

Как любой другой агрегат, такие печи имеют свои плюсы и минусы.

К неоспоримым достоинствам можно отнести:

  • экономичный расход дров;
  • высокий КПД, до 85-90%;
  • универсальность в выборе топлива, подойдут и дрова, и отходы деревообрабатывающих предприятий, и опилки, и пеллеты;
  • небольшие размеры;
  • простота управления — с помощью заслонки для подачи воздуха;
  • простота конструкции, благодаря которой печь длительного горения несложно смастерить своими руками.

Не лишены печки длительного горения и недостатков:

  • при горении выделяется конденсат, на котором в дымоходе активно осаждается сажа, поэтому к устройству дымохода предъявляются особые требования — он не должен иметь углов, изгибов, его конструкция должна быть максимально доступной для чистки;
  • чтобы перейти в режим длительного горения, печь сначала необходимо протопить в обычном режиме, чтобы прогреть саму печь и дымоход, иначе процесс горения прекратится.

Все описанные особенности печек длительного горения актуальны как для отопительных агрегатов промышленного производства, так и для печей, сделанных своими руками.

Увеличить эффективность можно, дополнив печку водяным контуром, как показано на видео.



Конструкция печей длительного горения

Печи длительного горения имеют особенности конструкции. Они состоят из двух камер или зон горения, в одной из которых происходит пиролиз дров, а в другой — дожигание дровяных газов. Расположение камер относительно друг друга может быть различным.

В некоторых моделях загрузка топлива происходит сверху, в результате первичного тления дрова уплотняются и оседают, и газы поступают в камеру дожига, которая может быть расположена как снизу, так и через перегородку сбоку от первой камеры. Такие печки часто оборудуют дутьевыми вентиляторами, чтобы направить тягу в нужный канал.

В других моделях камеру предварительного сжигания располагают снизу, а пиролизные газы поднимаются в верхнюю камеру без принудительной тяги. Для таких печек не нужен вентилятор, но объем камеру загрузки у них, как правило, меньше.

Для регулирования интенсивности горения выполняют канал подачи воздуха с заслонкой. Он также может иметь различную форму и зависит от типа печки. Для уплотнения топлива и более интенсивного тления некоторые печи оборудуют грузом, опускающимся по мере прогорания дров. Обычно такую конструкцию имеют печи длительного горения на опилках.

Применение пиролизных печей

Печи длительного горения на дровах, пеллетах или опилках часто используют для обогрева подсобных помещений и мастерских, гаражей, теплиц. Их можно использовать и для отопления дома, но при этом необходимо обеспечить герметичность печи, так как возможно выделение угарного газа.

В случае использования пиролизной печки для обогрева садового или жилого дома лучше оснастить ее водяным контуром, подключенным к радиаторам отопления, а сам отопительный агрегат установить в котельной.
Мобильная печь на опилкахВ данной статье рассказывается о том, как просто сделать коптильню для холодного копчения, которая в домашних условиях поможет приготовить настоящие деликатесы из самых обычных продуктов.
Узнать том, как изготовить генератор дыма для холодного копчения, можно заглянув сюда.
Здесь вы найдёте самые понятные чертежи для создания эффективной буржуйки своими руками: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Материалы для изготовления печки длительного горения

Печи длительного горения могут быть выполнены своими руками из листового металла или различных металлических конструкций. Примеры и чертежи таких печек приведены ниже.

Печка из бочки

Необходимый материал для изготовления печи на опилках

Отопительный прибор, выполненный своими руками, предназначенный для отопления подсобных помещений, выполнен из двухсотлитровой металлической бочки. Печка работает на опилках, стружке и других отходах деревообработки. Внутри большой бочки на подставке установлена малая бочка для загрузки топлива. Под ней зольник — выдвижной ящик из листового металла.

Сама печка поставлена на подставку, роль которой играет автомобильный диск. Из обрезков трубы диаметром 100-150 мм выполнен дымовой патрубок. Бочка оснащена крышкой из листового металла с ручкой и отверстием для подачи воздуха.

Внутрь малой бочки устанавливают заточенное на конус полено, оно обозначено на чертеже. Вокруг него насыпают опилки. После утрамбовки полено вынимают и поджигают опилки. В процессе тления в пространство большой бочки выделяется газ, где и происходит его дожигание.

Печь с водяным контуром из металлической трубы

Камера печи длительного горения на дровахСамодельная печка длительного горения из металлической трубы, которая может работать на дровах или опилках, оснащена водяным контуром. Загрузка производится снизу, для интенсификации горения внутри печи установлен распределитель воздуха, прижимающий тлеющие дрова.

В центре диска установлена телескопическая полая труба, через которую поступает воздух прямо в камеру сгорания, где благодаря наваренным на диск ребрам равномерно распределяет его по всей поверхности дров. Он опускается самостоятельно, по мере прогорания топлива. Поднять его перед загрузкой можно с помощью троса.

Загрузочная дверца расположена в центре печи. Снизу находится прочистная дверца и зольник. В верхней части — дымовая труба. Печка оснащена водяным контуром с патрубками для входа и выхода воды. Такой печью с водяным контуром можно достаточно эффективно отапливать небольшие дома и другие помещения, и сделать ее можно из подручных материалов своими руками.

Печь из отработанного газового баллона

Схема воздушных потоков в камере печи длительного горения

Печка из газового баллона можно сделать без лишних затрат и поиска подходящего материала. Размеры баллона на 50 литров отлично подходят для выполнения такой печки, а толщина стенок и герметичность позволяют сделать ее безопасной в использовании.

Конструкция печи в целом не отличается от предыдущей модели, это видно на чертеже. В качестве корпуса используется баллон от пропана со срезанным верхом. Из листового металла своими руками выполняют подходящую по размеру крышку с отверстием для трубы распределителя воздуха.
Загрузку топлива производят через верх, заполняя объем баллона почти до дымохода. Работает такая печь на опилках и других отходах, а также на мелких дровах. Топливо тщательно трамбуют, разжигают с помощью щепы или средства для розжига и устанавливают распределитель воздуха, после чего накрывают крышкой.

Система охлаждения от трубы дымоходаЭффективность такой печи довольно высока, а благодаря герметичному корпусу ее можно использовать для обогрева помещений, где длительно находятся люди. При желании ее можно оснастить водяным контуром, пропустив дымовую трубу через котел.

Печь «Бубафоня» из газового баллона

Выполнение печи длительного горения своими руками из пятидесятилитрового газового баллона представлено на видео.

Конструкция печки максимально проста, она состоит всего из нескольких частей: корпуса, крышки, распределителя воздуха и дымовой трубы. Для устойчивости печь можно поставить на ножки из уголка. Для удаления золы снизу можно сделать зольник с дверцей.

Еще одно видео.

Последовательность действий

  1. Из газового баллона выпускают остатки газа и несколько раз промывают его водой.
  2. Срезают верхнюю часть баллона. Из нее можно сделать крышку печи, выполнив в центре отверстие диаметром 65 мм. Края крышки и корпуса печи шлифуют так, чтобы крышка впритирку надевалась на корпус.
  3. В верхней части баллона делают отверстие диаметром 100 мм для дымовой трубы и приваривают горизонтально отрезок трубы длиной 30-40 см.
  4. В нижней части баллона делают прочистную дверку зольника. Для этого вырезают прямоугольный участок корпуса баллона, шлифуют срезы, приваривают петли и устанавливают дверцу на получившееся отверстие. Дверцу оснащают задвижкой.
  5. Баллон для устойчивости ставят на ножки. Их можно сделать из уголка, обрезков трубы или колесного диска.
    Для удобства переноски по бокам приваривают ручки из прутка.
  6. Ответственная часть печи — распределитель воздуха. Он должен быть достаточно тяжелым, чтобы эффективно прижимать опилки и щепу, выдерживать высокую температуру печи, а также иметь расходящиеся лопасти. Их можно сделать из обрезков уголка. Сам распределитель делают из толстостенной стали — не менее 6 мм. Вырезают круг диаметром на 20-40 мм меньше внутреннего диаметра печи с отверстием в центре. В отверстие устанавливают трубу диаметром 60 мм и высотой больше высоты печки. Через него к камере горения будет поступать воздух. Лопасти наваривают в нижней части диска.
  7. Корпус печки можно своими руками окрасить краской на основе кремнийорганических соединений, предварительно удалив с ее поверхности окалину, ржавчину и загрязнения. Любая другая краска быстро обгорит, так как печка при работе нагревается до высоких температур.
Температура стенок печки из газового баллона может при топке нагреваться до 350 градусов! Чтобы избежать серьезных ожогов, необходимо соблюдать осторожность!

Самодельная печка на опилках «Бубафоня» может быть оснащена водяным контуром. В этом случае ее устанавливают на постоянное место. Обычно же эту печь используют как мобильную: ее можно поставить в теплицу на время заморозка, отопить ей мастерскую или сарай в зимнее время или использовать для обогрева гаража. При соблюдении противопожарных требований «Бубафоня» безопасна и эффективна.

gidpopechkam.ru

Печь с водяным контуром своими руками на дровах и отработке

Суть печного отопления заключается в прямом нагреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стенок. Важное условие, оно же — главный недостаток: отопитель должен находиться в обогреваемой комнате. Вот почему у домовладельцев нередко возникает желание сделать печь с водяным контуром, соединенным с удаленными радиаторами, чтобы равномерно отапливать весь дом. Стоит отметить, что данный вопрос — непростой и не всегда решаемый. Так что давайте рассмотрим разные варианты реализации этой идеи на практике.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Примечание. Отдельная проблема — организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

Каминная топка в разрезе

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

  1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
  2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
  3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
  4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.
Монтаж печной фурнитуры

Бак-котел для нагрева теплоносителя

Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

Банный отопитель с бачком для воды

Водяной контур можно изготовить из таких материалов:

  • черная или нержавеющая сталь;
  • чугун;
  • медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Батарея внутри кирпичной кладки

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

  1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
  2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
  3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
  4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.
Регистры из железных труб

Разновидности сварных регистров

Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

Железные емкости с патрубками

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Огонь в топливнике железной печки

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

  1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
  2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
  3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
  4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).
Схема работы отопителя из кирпича

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

Батарея из стальных труб

В этом случае регистр монтируется в дымооборот печки, а не в топливник

Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

Устройство дровяной плиты

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

Порядовая укладка кирпичей - схема

Порядок кладки варочной плиты

При монтаже оберните бак асбестовым шнуром и зафиксируйте его на нужном ряду кладки. Такая же изоляция асбестом делается на патрубках подачи и возврата теплоносителя, проходящих сквозь стену печи. Как правильно выполняется кладка в соответствии с порядовками, подробно описывается в другом материале.

Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Сваривание железной трубы со штуцерами

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

  1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
  2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
  3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
  4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

Подключение батарей к водяному контуру

Заключение

О том, насколько полезна в эксплуатации самодельная печь с водяным контуром, судить нелегко. По отзывам пользователей, в небольших дачных домиках и гаражах такие агрегаты работают безукоризненно. Надо учитывать и тот факт, что мастер, изготовивший отопитель своими руками, не станет его критиковать, а постарается найти позитивные стороны. Ясно одно: налицо экономия средств при равномерном обогреве всех комнат здания. А вот в домах площадью свыше 100 м² стоит задуматься об установке твердотопливного котла.

Подключение батарей к водяному контуру

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Печь длительного горения на дровах с водяным контуром своими руками

Для эффективного отопления и снабжения горячей водой частного дома часто используется печь длительного горения. Ее можно приобрести в готовом укомплектованном виде или сделать своими руками.

Принцип работы печки основан на многоступенчатом сгорании топлива. При её работе используется большое количество топлива (дров) одновременно, за счет минимального поступления кислорода топливо сгорает не сразу, а начинает тлеть. Вырабатываемый от сгорания древесины горючий газ подвергается вторичному сожжению, за счет подачи кислорода (воздуха) в специальном отсеке. Такие печки еще называют газогенераторными, так как топливо само вырабатывает горючий газ.

Если печь имеет встроенный водяной контур, то вырабатываемое тепло нагревает воду в теплоприемнике, и она  распределяется по отопительной системе всего дома.

Наличие накопительного бака для горячей воды не обязательно, так как современные конструкции имеют достаточную мощность для постоянного подогрева поступающей воды.

Пример: Твердотопливный вариант компании «Теплодар» может подключаться к уже функционирующей системе водяного нагрева помещений со специальным контуром, в отличие от кирпичных печей, нужно только поменять оборудование (например, отопительный котел с централизованной подачей топлива). Кроме того, такая печка может украсить частный дом и подчеркнуть выбранный стиль интерьера.

Преимущества печей длительного горения

Печь с отопительным контуромОдним из зарекомендовавших себя производителей печей длительного горения с водяным контуром является компания «Теплодар». Основываясь на многолетнем опыте работы в сфере производства отопительного оборудования, компания выпускает много моделей печек.

Серии печей с водяным контуром Теплодар обладают всеми преимуществами, необходимыми для отопления дома:

  • Повышенная автономность. Работа печи не зависит от магистральных подач газа или электричества.
  • Экономичность. В качестве основного топлива используется дрова, имеет небольшой расход до 10 часов на одной закладке.
  • За счет двухканальной системы дожигания КПД достигает 85 %.
  • Возможность использования дополнительных видов топлива (угля, веток, щепок, брикетов).
  • Контролируемый режим работы бывает двух видов: интенсивный (для быстрого прогрева помещения) и экономичный (для поддержания тепла в помещении).
  • Компактный размер, надежность, долговечность и простота в эксплуатации.
  • Удобство в установке.
  • Простота подключения своими руками водяного контура к системе отопления дома.
  • Можно использовать крупные поленья, соответственно, не нужно часто колоть дрова.

Печь ТеплодарОтопительные печки Теплодар с водяным контуром выполнены с использованием современных технологий контроля качества и соблюдение всех правил безопасности. Максимальный объем отапливаемого пространства может составлять 300 м3. Печки Теплодар смогут с легкостью применяться для различных  видов отопления  дома, бани, гаража или хозяйственной пристройки, теплицы. Их особенностью является возможность приготовления пищи: они оснащены чугунной плиткой на поверхности.

Изготовление печи

Несмотря на широкий рынок готовой продукции, печи достаточно часто собирают самостоятельно. Главным плюсом сборки своими руками являются низкие финансовые затраты.

Для создания безопасного устройства для отопления дома своими руками необходимо иметь навыки работы со сварочным аппаратом и металлом.

Заранее нужно подготовить схему и все необходимые материалы.

схема печи длительного горенияВ конструкции печи дверь для топки является самым сложным с точки зрения изготовления элементом. Она должна быть качественно выполнена, иметь хороший замок, чтобы  плотно закрываться и не выпускать продукты сгорания и тепло. В конструкции двери необходимо сделать дополнительную заслонку подачи воздуха, долгое горение происходит при малой подаче воздуха. Чем больше дверца топки, тем более крупные дрова могу быть использованы.

Затем необходимо сварить из листов металла ящик нужного вам размера, в одну из плоскостей добавить фиксирующий воротничок (высотой 5-10 см.), чтобы дверцу не вело и не коробило при нагреве. Сверху ящика прорезается прямоугольное отверстие для дымохода.  Приваривается еще один воротничок, большего диаметра, чем труба дымохода, в зазор между ними засыпается глина (образует глиняный замок).
Если печь будет использоваться в бане, сверху можно добавить бортик для удержания камней.

Время горения качественных дров в печке, сделанной своими руками, может достигать 3-5 часов при небольшой подаче воздуха.

Вариант печи из металлической бочки

Схема печи длительного горения из бочки

Такой вариант печи длительного горения, сделанной своими руками, может иметь водяной контур в своей конструкции. Для него понадобится стальная толстостенная бочка на 200 л., листовой металл, трубы разного диаметра и другие инструменты. Верхнюю крышку бочки отрезают, к стенке приваривается дымоходная труба, внутри устанавливается заслонка.

Для подведения воздуха трубу небольшого диаметра сваривают с крышкой, способной опуститься в бочку. Сверху трубы делают заслонку, и всю конструкцию помещают в бочку трубой кверху. Отпиленную вначале крышку оснащают ручками и зажимами. Дрова загружаются сверху, продукты горения выводятся через дымоход.

Если у бочки сделать вторую стенку, то пустое пространство можно заполнять водой, которая будет нагреваться от внутренней конструкции, тогда в основание ввариваются трубы для подсоединения к системе отопления.

Выбор газогенераторной печки с водяным контуром во многом связан с площадью дома, назначением использования и финансовыми возможностями. Модели отопительных печей для дома Теплодар, работающие за счет длительного сжигания дров, постоянно совершенствуются и пользуются большой популярностью благодаря сочетанию функций автономности, экономичности и эффективности работы.

poluchi-teplo.ru

с водяным контуром, на дровах, своими руками,

Содержание статьи:

Загородный дом нуждается в установке обогревательного оборудования, особенно если в нем проживают люди круглый год. С помощью печи длительного горения можно эффективно обогревать помещение. Оптимальный выбор для дачи – многофункциональный прибор, позволяющий поддерживать комфортную температуру и готовить еду. Именно таким устройством являются дровяные печки длительного горения. Широкий ассортимент позволяет выбрать модель для любых по площади помещений.

Принцип действия

Печь длительного горения с варочной поверхностью

Приборы долгого сгорания являются более эффективными в работе и экономичными в эксплуатации по сравнению с классическими металлическими печами. Удобство и экономичность связаны с топливом – обогрев дома производится от одной закладки дров.

Работают такие устройства по принципу дожига пиролизных газов. Это позволяет использовать меньшее количество дров, а тепло будет сохраняться в течение длительного времени. Чтобы создать необходимые условия в камине, после розжига топлива перекрывается нижний канал. Через него перестает подаваться воздух, из-за чего начинается процесс тления. В результате выделяется пиролизный газ, который затем поступает в камеру дожига. Там под воздействием вторичного воздуха происходит воспламенение газа с высокой теплоотдачей. Сажа полностью выгорает, дымовые газы отводятся через дымоход. В результате происходит полное сгорание всех горючих веществ с максимальной выгодой.

Поэтапный алгоритм работы печи:

  • Укладка топлива в камеру. На толстые поленья кладут тонкие щепки для быстрого розжига.
  • Розжиг печи с помощью бумаги.
  • Перекрытие подачи первичного воздуха после образования пламени в верхней части.
  • Полное закрытие топки. Задвижка на канале доступа первичного воздуха приоткрывается так, чтобы в камеру попадало небольшое количество воздушных масс.
  • Открытие канала подачи вторичного воздуха.

Время работы печи в зависимости от модели и количества дров составляет 6-12 часов.

Основные типы печей длительного горения

Пиролизная печь с водяным контуром справляется с обогревом небольшого загородного дома или дачи

Существует два варианта печей длительного горения – устройства с водяным контуром и без него. Первые используются в жилых помещениях и могут обогреть большую площадь. Вторые отличаются меньшими размерами и способны нагревать дома небольших размеров.

Модели с водяным контуром требуют создания обвязки и установки необходимых приборов. От печи осуществляется разводка труб к радиаторам. Стоимость таких моделей выше, так как потребуется купить дополнительные аксессуары. Но благодаря наличию водяного контура можно сэкономить на топливе, так как для нагрева нескольких батарей нужно растопить только одну печь.

Для небольших дачных и частных домов, а также гаражей и других нежилых помещений достаточно обычной печи без водяного контура. Она имеет компактные размеры и способна обогреть все строение.

Конструкция отопителей

Схема работы пиролизной печи

Печи длительного горения имеют схожую конструкцию вне зависимости от модели. Среди основных элементов:

  • Топочная камера. В нее укладываются дрова.
  • Канал подачи первичного воздуха. Необходим для поддержки тления древесины.
  • Камера вторичного дожига газов.
  • Перегородка между топочной камерой и местом дожига газов.
  • Патрубок. Применяется для монтажа дымохода.
  • Дверца печи с жаростойким стеклом. Они прозрачные, поэтому через них можно смотреть на огонь и контролировать процесс горения.

Конструкция печи с водяным контуром:

  • Топка.
  • Водяная рубашка. Ставится вокруг топочной камеры.
  • Колосниковая решетка. Необходима для первичного отбора тепла во время тления.
  • Дверца топки.
  • Дверца для периодической чистки от золы.
  • Задвижка, регулирующая подачу первичного воздуха в камеру сгорания.
  • Задвижка для подачи вторичного воздуха в камеру дожига газов.
  • Зольник.
  • Патрубок для установки трубы дымохода.
  • Фланец для подсоединения трубы обратки отопительной системы.
  • Фланец для трубы подачи теплоносителя.
  • Корпус со слоем теплоизоляции. Присутствует не во всех моделях.
  • Дополнительный теплообменник. Также есть не в каждой разновидности печей длительного горения.
  • Каналы, полости внутреннего контура с теплоносителем.

Модели для отопления с водяным контуром имеют более сложную конструкцию. Это связано с дополнительной функцией нагрева и подачи воды в отопительную систему.

Разновидности печей

Производители предлагают широкий ассортимент разнообразных твердотопливных печей длительного горения. Они различаются по способу установки и функциональным возможностям. В комплектации каждой модели есть паспорт с чертежом и описанием всех частей печи, а также ее характеристиками.

По материалу изготовления выделяют чугунные и стальные устройства. Стальные могут выполняться из обычной черной или нержавеющей стали. Ряд моделей соединяют в себе узлы и детали из обоих материалов.

Разновидности печей по функциональности:

  • Отопительные приборы. Предназначены только для обогрева дома.
  • Отопительно-варочные. Имеют в своей конструкции духовой шкаф.
  • Модели с водонагревательным баком. Могут греть воду.
  • Многофункциональные приборы со всеми перечисленными опциями.
Варочная
Отопительная
С баком для воды
Универсальная

Классификация по месту установки:

  • Угловые. Отличаются компактностью. Их можно поставить в углу в маленькой комнате.
  • Пристенные. Бывают как отопительные, так и многофункциональные. Могут монтироваться на кухне и в жилом помещении. Имеют разное дизайнерское оформление, поэтому подобрать изделие под интерьер комнаты несложно.

Кроме мощности и функциональных особенностей приборы можно подобрать по форме, внешнему виду, размерам. Производством печей занимаются многие компании. В рейтингах лидирующие места занимают устройства от российских фирм Теплодар, Сибирь, Термаль, от зарубежных брендов Бош, MBS Vesta и финской NunnaUuni.

Преимущества и недостатки

При утепленных стенах температура при одной закладке дров держится весь день

Печи длительного горения используются многими хозяевами уже на протяжении десятка лет. Это связано с их положительными сторонами:

  • Высокий КПД. Для обогрева достаточно одной топки. При правильно выставленных настройках и хорошем утеплении здания оптимальная температура может удерживаться весь день.
  • Простота и удобство использования и регулировки.
  • Несложный монтаж, который можно произвести самостоятельно.
  • Компактность.
  • Широкий ассортимент.
  • Мощность некоторых моделей позволяет обогревать внушительные по площади дома.
  • Эстетичный внешний вид.
  • Высокий уровень безопасности.
  • Неприхотливость. Необходимо очищать зольник раз в несколько дней от остатков горения. Один-два раза в год чистится дымоход.

Срок службы обычно составляет 10 лет. Но при соблюдении условий эксплуатации и проведении профилактической чистки труб дымохода время пользования может возрасти.

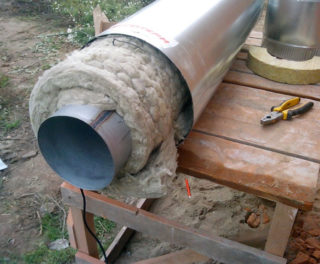

Для корректной работы прибора требуется утепление дымохода

Основные недостатки:

  • В случае неправильных настроек пиролиз может быть неэффективным. Чтобы это исправить, нужно отрегулировать режим работы.
  • Необходимость утепления дымохода. В ином случае на трубах будет образовываться сажа, которая засоряет дымоход и мешает отводу продуктов горения.
  • К топливу предъявляются требования. Дрова должны быть сухими, чтобы процесс проходит эффективно. Остаточная влажность не должна превышать 20%.

Покупателей пугает цена на такие приборы. Но она компенсируется простой установкой, которую можно сделать своими руками, а также небольшим расходом топлива. При правильном выборе печь медленного горения способна прогреть крупное помещение.

Особенности монтажа

Декоративные модели можно ставить в комнате

Владелец печи должен понимать, какой объем работы ему нужно выполнить и какие соблюсти условия для правильной эксплуатации. В первую очередь необходимо выбрать место установки. Основная сложность заключается в массивности некоторых моделей, поэтому для переноски и монтажа может потребоваться помощь другого человека.

Важно уметь правильно рассчитывать мощность печи долгого горения. Примерное соотношение показывает, что на каждые 10 кв.м. потребуется тепловая мощность около 1 кВт. Это соотношение примерное и не учитывает особенности помещения и регион проживания.

При установке в деревянном доме учитывается также следующее:

  • Топка должна быть закрытой. Ее температура не должна превышать 400°С.
  • Внешняя поверхность дымоходной трубы не должна прогреваться более 85°С.

При выборе места установки учитывается высота потолков, расположение балок перекрытия. Последнее важно в том случае, если дымоход выводится через крышу. Труба должна находиться на отдалении 150 мм и более от балок перекрытия.

Предварительно место установки нужно подготовить. Если в помещении на полу установлен деревянный пол толщиной до 20 мм, рекомендуется обустроить бетонное основание для печи. Стены рядом можно изолировать – например, с помощью керамической плитки, кирпича, камня и других теплостойких материалов.

Все этапы установки нужно контролировать с помощью строительного уровня для ровной установки прибора. Стенки дымохода должны быть герметизированы с помощью жаростойкого пластика.

strojdvor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
