Изготавливаем понтоны своими руками

Вы счастливый обладатель дома у водоема, наверняка вы представляли себе мостик посередине озерца, на который в тихую погоду можно выйти порыбачить или просто посидеть, наслаждаясь гладью воды или шелестом прибоя. Конечно, можно соорудить капитальный мост забетонированный, а можно прибегнуть к более романтичному способу и создать плавучий мост. Такой причал основывают на понтонах, которые и помогают причалу держаться на поверхности. Изготавливаем понтоны из бочек своими руками.

Понтоны из железобетона

Такие причалы монтируются на металлические конструкции и заливаются спецсредством. Для продления эксплуатационного периода в качестве каркаса используют оцинкованный профиль. Поверхность бетонного причала скрепляется деревянным скелетом. Что бы понтон не уплыл применяют якорную систему. Изготовить понтон бетонный самостоятельно достаточно трудоемкий и сложный процесс. Как показывает практика, понтоны из бетона покупают.

Железобетонный понтон

Понтоны из пластмассы

Пластмассовые понтоны используются в огромных масштабах, реализуются в разных комплектациях. Крепится конструкция с помощью специальных креплений. Пластмассовые понтоны представляют модули различной комплектации, к ним предусмотрены такие части которые образуют полноценные причалы. Здесь есть и перила и лестницы, различных вариаций.

Понтон из пластмассовых элементов

Одним из преимуществ, пластмассовых понтонов будет легкий монтаж и демонтаж, что позволит перемещать понтон в нужное место. Для того что бы монтировать такой понтон никакой специальной подготовки не нужно, простота конструкции позволит даже новичку легко справиться с этой задачей. Коротко расскажем принцип сборки понтона из пластмассовых изделий.

Пластиковые причалы могут собираться из пластиковых труб, они могут быть цельной конструкцией и разборной. Диаметр труб может быть разной от 30см до 1 м, а длина может достигать 12 м. На такие понтоны можно взгромождать вес до 12 тонн.  Трудностью создания таких понтонов заключается в поиске абсолютно герметичных труб такого диаметра, и впоследствии создать из них необходимый каркас не нарушив герметизацию.

Понтон из пластиковых труб

 Достоинства пластиковых понтонов следкющие:

  • Такие понтоны не требуют профессионального обслуживания;
  • Вода никакого негативного влияния на конструкцию не оказывает. Также понтон равнодушен к ультрафиолету и всевозможным химическим средствам. Не бояться пластмассовые понтоны и льда.

Трубы для понтона

Единственным недостатком будет высокая цена. Если вы хотите сохранить семейный бюджет, можно воспользоваться пластмассовыми бочками.

Готовое сооружение в разрезе

Изготавливаем своими руками понтон, используя бочки

 Разберемся детально в процессе изготовления плавучего причала из бочек собственноручно. Для создания причала нам понадобятся материалы и строительный инструмент:

  1. Пластиковые бочки четыре штуки, можно использовать металлические, за неимением первых.
  2. Деревянные доски или влагоустойчивая фанера.
  3. Брус  10 см.
  4. Брус  5 см.
  5. Канат.
  6. Смола эпоксидная.
  7. Краска алкидная.

Сборка понтона из бочек

Для создания понтона, древесину лучше выбирать лиственную. Она не так гниет при контакте с водой, что значительно продлит срок службы. Если не удалось найти такие брусья, можно остановить свой выбор на дубе или сосне. Все материалы нужно грунтовать и покрасить. При выборе фанеры, торцы промазывают заранее подготовленной смолой. Если вы в качестве бочек выбрали металлические их также необходимо тщательно загрунтовать. А затем покрасить антикорозийкой. Производить сбор понтона лучше рядом с водой, что бы не тащить готовую конструкцию:

  • Итак, изначально готовим  квадрат, одна сторона должна быть 2.5 м. Если соблюдать этот размер здесь отлично поместятся бочки. Для изготовления каркаса используем лаги. Для получения ровного квадрата, в углы кладите ровные брусья или измерить диагонали квадрата;
  • Далее подготавливаем двухсотлитровые бочки, нам потребуется четыре штуки. Как правило, найти такие совсем не проблема, остается поддать их обработке;
  • Покрываем бочку краской, а затем промазываем пробку герметиком или силиконом. Если в наличии бочек нет, их всегда можно приобрести в строительном магазине. При покупке отдавайте предпочтение пластиковым изделиям;
  • Когда бочки готовы, сооружаем внутренний скелет понтона. Для этого необходимо по углам квадрата поместить бочки. Размеры бочек позволяют это сделать без проблем. Нам необходимо укрепить бочки, внутри устанавливаем брусья, так что бы одна сторона фиксировала бочку, а другая упиралась в каркас.  Для прочности сооружения можно закрепить бочки еще двумя брусьями. Их необходимо разместить по обе стороны от бочки, плотно прижав ее. Брусья к основе крепятся шурупами. Далее бочки фиксируются веревками. Для каждой бочки делаются по шесть дырок. Затем конструкция переворачивается.

Сборка конструкции на воде

Дальнейшая сборка понтона проводится уже на воде. Каркас верхней стороны обшивается материалом, который вы выбрали для создания пола.

Спукс понтона на воду

Готовая конструкция из бочек

Создаем понтон из пластмассовых бутылок

Самым обычным способом создания понтона будут понтоны, изготовленные из бутылок:

Понтон из бутылок

  • Для начала работы необходимо собрать огромное количество пластмассовых бутылок. Хорошо если все бутылки двухлитровыми, необходимо будет приблизительно 350 штук. Такое количество необходимо, если бутылки двухлитровые и причал небольшой. Если бутылки меньшего объема их понадобиться больше. Лучше если бутылки будут не ровные, тогда их связать будет намного проще;
  • Перед началом работы необходимо проверить герметичность каждой из бутылочек. Ваша цель создать большой причал, его необходимо делать из нескольких не больших;
  • Для создания понтона из пластиковых бутылочек необходимы брусья для каркаса, канаты и мешки. В каждый из мешков необходимо поместить бутылки, в обычный мешок помещается около тридцати бутылок. Их нужно сложить  по вертикали в два слоя. От количества мешков, зависит вес, который причал сможет выдержать;
  • Для установки мешков крепите их к каркасу при помощи мешков. Размещать мешки необходимо соответственно размерам причала. Покрытие лучше делать из досок. Причал лучше крепить к сваям или при помощи якорей.

Понтон из мешков

Также используя такой метод создания понтонов, используя автомобильные камеры и пенопласт.

Видео о понтонах на пластиковых поплавках

Видео о самодельном понтоне из пластиковых бутылок

Понтонный мостик своими руками. Как построить причал

Построение причала на озере или реке, недалеко от вашего дома, может быть очень полезным сооружением, например для использования его, как удобного подъезда на лодке, купания, а так же для ловли рыбы.

Как построить причал вам поможет эта статья. Внимательно изучите ее шаг за шагом.

1. Для изготовления причала вам понадобятся строганные доски, деревянный брус, 200 литровые бочки, гвозди или саморезы и веревка.
2. Конструкцию причала нужно собирать недалеко от воды, так как всю конструкцию будет тяжело переносить издалека.
3. Сделайте каркас из бруса 2.5 х 2.5 метра. Соедините брус с брусом гвоздями или саморезами, дополнительно установив в каждый угол каркаса деревянный брусок, для усиления конструкции. Для надежности каркаса, лучше всего использовать брус сечением 100 х 50 мм. Углы у каркаса должны быть под углом 90 градусов.

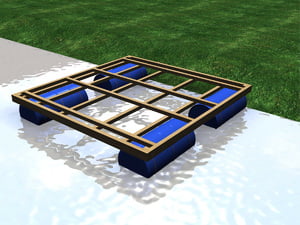

4. Для использования плавучести причала, используем четыре 200 литровые бочки из под нефтепродуктов. Бочки должны быть герметичными, без каких либо отверстий. Вокруг пробки нанесите герметик или силикон, чтобы предотвратить попадание воды вовнутрь бочки.
5. Добавьте дополнительные опоры к основной раме. Для дополнительной опоры вам понадобятся шесть деревянных брусков, сечением 50 х 50 мм. Установите бруски таким образом, чтобы края бочки опирались на бруски, как показано на фото № 7.
6. Поместите четыре бочки по углам рамы, таким образом, чтобы они были параллельно друг к другу.
7. Для того чтобы бочки плотно прилегали к раме, используйте еще четыре дополнительных бруска, разместив их рядом с бочками, по обоим бокам.
8. Для соединения брус с брусом используйте металлические уголки.
9. Просверлите отверстия в дополнительных брусках по 6 штук на каждую бочку, по 3 штуки с каждой стороны, под веревку, которой вы закрепите бочки. Закрепите бочки веревками.
10. Переверните раму, так чтобы бочки оказались на земле.
11. Установите рамку с бочками в водоеме рядом с берегом. Делается это потому, что когда вы смонтируете деревянный настил поверх рамки, вес причала значительно увеличится, что затруднит его перенос с берега на водное пространство. Привяжите рамку к берегу, для того чтобы ее не унесло течением.
12. Сделайте деревянный настил поверх рамки из строганных досок.
13. Сделайте мостик для свободного попадания с берега на причал.

Инструкция

Проще всего сделать причал понтонного типа. Для его строительства подойдут обычные полуторалитровые пластиковые бутылки с выемкой в верхней части (она нужна для крепления бутылки). Соберите 300-400 бутылок с крышками, закройте их. Потом скрепите между собой 180-240 бутылок, разделив их на 3 блока. Это будет основа

причал а. Затем соберите из бутылок боковые ограничители — каждый должен содержать по 50-60 бутылок.

Верх плавучего причал а можно сделать из досок , пенопласта или другого легкого материала. Теперь нужно закрепить причал на берегу. Вбейте в грунт 2 сваи поглубже. Присоедините к ним на шарнирах 2 трубы диаметром 60 мм, к которым крепится понтон. Такой причал выдержит перемену уровня реки до 2 метров. Зимой его можно снимать со свай и убирать.

Можно сделать и стационарный причал . Вбейте в грунт на берегу и дне реки или озера 6-8 винтовых свай. Они должны войти как можно глубже. Лучше устанавливать сваи зимой , когда стоит лед, пробурив в нем лунки. Если причал стоит на реке, сваи должны быть ледоломные, если на озере – обычные. На реке лучше ставить причал в форме буквы Г. Приварите к сваям уголки и закрепите на них помост из досок, оставив между ними щели в 5 мм для стекания влаги и проветривания. Обработайте помост хорошим антисептическим средством.

Пирс , уходящий в воду, рыбалка на утренней зорьке с его дощатого настила, внуки, ныряющие с его столбов куда-то в толщу воды – эти ли не мечта дачников, живущих воле больших водоемов. А между тем, мечта эта более чем реальна, ведь соорудить пирс вовсе не сложно, особенно если есть желание и пара помощников.

Вам понадобится

  • — бревна,
  • — 6 гвоздей по 400 мм,
  • — две скобы, которые должны быть шириной — с толщину бревна,
  • — 4 скобы шириной не менее 1,5 – 2 толщин бревна,
  • — 2 толстых доски по 1,6 — 1,8 м,
  • — 12 гвоздей 200 мм,
  • — настил из горбыля,
  • — гвозди 100 мм.

Инструкция

Разведайте полигон и измерьте глубины в месте, где будете располагать пирс, его длину, количество секций для швартовки. Определите характер дна: оно не должно быть каменным.

Подготовьте материалы. Для одной секции вам понадобятся: 2 бревна по 6 м, 2 бревна длиной в глубину дальнего конца предполагаемой секции и прибавьте окоо 1 м на забивку в дно, бревен всего должно быть 6.
Одно бревно распилите вдоль, держа в уме ширину пирса. Должно получиться около 1,5 м.

Припасите бензопилу (возможно, нужен будет помощник), кувалду (большую) или взамен – большое бревно, молоток. Не обойдется без помощи 3-4 человек , физически стойких и выносливых. К тому же, придумайте, кто пойдет в бригаду для пробивания настила. Удобно будет запасти лесенку на конце пирса: спускаться в воду, посуду мыть, купаться.

Положите первое 6-метровое бревно одним концом на берег, таким образом определяя место первой пары будущих свай. Ими будут околометровые отрезки бревен, предварительно с нижней стороны заточенные, как карандаш. Это можно сделать бензопилой. Вбейте их в дно куском бревна, соблюдайте расстояние друг о друга 1 м. Соедините их

Как построить себе лодку?

Чтобы изготовить лодку, вам понадобится всего пять досок (и еще четыре, чтобы изготовить верстак). Доски на верстаке нужно разместить в виде чаши, заполнив всю нижнюю горизонталь и крайние ячейки средней горизонтали. Если есть возможность, лучше сделать несколько лодок, поскольку их легко случайно разбить, например, налетев на водных обитателей. Потерять лодку посреди открытого моря не очень приятно.

Простота изготовления позволяет использовать лодку практически сразу после начала игры. Правда, чтобы путешествие по воде было успешным, нужно обзавестись едой. Особенно, если вы собираетесь исследовать не реку, а море. На начальном этапе, если вам «повезло» обнаружить рядом с собой пауков или паутину, из которых можно добыть нити для создания удочки, лучшим способом добычи пищи является ловля рыбы. К тому же, ей можно заниматься непосредственно во время плавания по морю или рекам. В последних версиях игры к обычной рыбе добавились другие виды. Лосось и рыба-клоун вполне съедобны, а вот иглобрюх ядовит. Обычно он используется для зельеварения.

Лодки не могут плавать в лаве, в ней они быстро разрушаются.

Будьте аккуратны во время использования лодки, если на большой скорости влететь на ней в твердый блок, ваше транспортное средство развалится на доски и палки, а вы окажетесь в воде. Лодка может сломаться, если водный обитатель попытается под ней всплыть.

Зачем нужен причал?

Чтобы безопасно «парковать» лодку, нужно обустроить специальный порт или пристань. Существует два типа блоков в игре, которые не разбивают лодку при столкновении даже на приличной скорости. Это шерсть и песок душ. Если выложить причал этими материалами, в него можно будет врезаться на любой скорости без риска сломать лодку.
На лодке можно проплыть через любую дверь.

Причал может представлять собой небольшое углубление в береговой линии. Если вы планируете парковать у него только одну лодку, подойдет выстеленное «безопасными» блоками пространство 2х2 блока. Если вы собираетесь парковать целую флотилию, сделайте бухту больше, правда, это потребует больше «безопасных» материалов. Можно сделать целый механизм из поршней и схем красного камня, который будет закрывать вход в такую бухту.

Шерсть можно получить с овец. Лучше всего стричь их ножницами, а не убивать. Это намного практичней, поскольку при стрижке с овец выпадает больше одного блока шерсти. К тому же, можно выращивать разноцветных овец, это позволяет использовать в оформлении причала разные цветовые сочетания.

Песок душ можно найти только в Нижнем мире. Для того чтобы попасть в него, нужно сделать обсидиановый портал. Песок душ — не самый распространенный материал, так что придется потратить время на его поиски. Нижний мир — агрессивная и опасная среда, найти овец в обычном мире намного проще.

Источники:

  • что должно быть на причале

Как здорово иметь свой домик или дачу у берега озера, речки или даже моря! Ведь это даёт замечательную возможность в любой момент насладиться красотой заката у воды, порыбачить и просто искупаться в знойный денёк. Но для того чтобы обеспечить м

причальные конструкции, плавучие пирсы для лодок, мостики на водоеме для рыбалки, как сделать на озере, реке

Сделать причал своими руками вполне возможноПричалы, или причальные конструкции, — особые разнотипные приспособления на водоеме, отличающиеся широкой сферой применения. Чаще всего причалы для лодок или пристань используются для швартовки и стоянки маломерных судов, посадки и высадки пассажиров, проведения ремонтных работ. Сделать такую конструкцию своими руками вполне возможно, если строительство будет базироваться на грамотном проекте.

Виды причалов и их характеристика

Все причальные сооружения в настоящее время могут быть классифицированы на виды в зависимости от расположения и конструктивных характеристик:

  • набережная эстакада – сооружение сквозной конструкции, представленное свайными опорами или сваями-оболочками;
  • пирс – сооружение с выступом в акваторию и обладающий двусторонним или трёхсторонним доступом для судов;
  • оторочка – конструкция, примыкающая на одинаковой отметке к базовым сооружениям на причале;
  • рейдовый причал,устанавливаемый на открытом рейде и пригодный для швартовки крупномерных судов;
  • плавучий причал – разновидность рейдового причала, применяемый при наличии значительного колебания уровня воды.

Чаще всего причалы для лодок или пристань используются для швартовки и стоянки маломерных судов, посадки и высадки пассажиров, проведения ремонтных работ

В зависимости от конструктивных особенностей, можно выделить четыре основных вида пристани:

  • гравитационная;
  • сквозная или свайная;
  • тонко­стенная или больверка;
  • комбинированная.

Простейшие гидротехнические сооружения для рыбалки или для катера можно обустроить самостоятельно. Выполненные из разнообразных подручных материалов пристани находятследующее применение:

  • плавучая площадка для барбекю и отдыха;
  • точка общественного питания на воде;
  • причал для катамарана, лодок и гидроциклов;
  • плот для рыбалки;
  • понтон-катамаран для мелководья;
  • плавучая баня или сауна;
  • площадка для водных мероприятий;
  • жилое домовладение или дача.

На плотах, пирсах и понтонах, сделанных собственноручно, можно загорать или нырять с него в воду, осуществлять перевозку грузов и осмотр садков с рыбой.

Как построить мостик для летней рыбалки (видео)

Как построить простейшую причальную конструкцию

Для домовладельцев, живущих в непосредственной близости к реке, или водоему, всегда актуален вопрос о создании удобного спуска к воде. Некоторое время назад с этой целью строились мостки или мостик, позволяющие подойти к привязанным лодкам. На сегодняшний день предпочтение отдаётся более серьезным сооружениям.

Изготовление плавучего пирса

В отличие от причала, пирс может располагаться не вдоль берега, а при пересечении водной плоскости под прямым углом, с заходом на несколько сотен метров от суши. В этом случае может осуществляться швартовка не только маломерного, но и грузового судна с двух сторон сооружения. На озере возводятсядостаточно примитивные пирсы, расположенные на одной линии.

Понтонный или плывучий пирс может возводиться на участках водоема, подвергающихся подтоплению, но защищенных от порывистого ветра. Понтоны отличаются легкостью и простотой сборки, а также доступным оформлением всей необходимой документации.Плавучие пирсы чаще всего бывают металлическими, пластиковыми или надувными. Самым оптимальным вариантом являются плавучие пластиковые конструкции из элементов, соединённых по периметру специальными крепежами.

Плавучий пирс не нуждается в особом обслуживании, а при необходимости такая конструкция легко собирается, демонтируется и устанавливается на новом месте. Современная пластиковая конструкция создаётся из ПНД с дополнением специальными составами против негативного воздействия солнца и морской соли.

Пирс может располагаться не вдоль берега, а при пересечении водной плоскости под прямым углом

Монтаж плавучего пирса предполагает использование дополнительных аксессуаров в виде поручней, сходней и кнехт. Стоимость разнообразных составных пластиковых модулей для самостоятельного создания плавучего пирса вполне доступная.

Монтаж мостика для рыбалки

Качественный и долговечный настил или мостик можно достаточно легко сделать самостоятельно. Очень важно не только правильно выбрать место для расположения и разработать грамотный проект, но также осуществить надежное закрепление конструкции при помощи обработанного специальными составами бревна или сваи. Установку лучше всего выполнять в зимний период, пока не растаяла ледяная корка.

Прорубить лунки можно бензопилой, а диаметр отверстия будет зависеть от диаметра опоры. Стандартная ширина мостика должна составлять порядка полутора метров, поэтому расстояние между опорами не должно составлять более двух метров.

Оптимальным является использование в качестве опоры труб с достаточно толстыми стальными стенками или нержавеющих опор. Деревянная опора достаточно быстро под воздействием воды потеряет высокие показатели прочности. Некоторые рыболовы советуют устанавливать настил на основу из пластиковых труб, не подвергающихся коррозии и гниению. Каркас изготавливается из стального уголка, способного выдержать значительную нагрузку.

Установку мостика для рыбалки лучше всего выполнять в зимний период, пока не растаяла ледяная корка

Кладка настилавыполняется из деревянных досок, предварительно обработанных посредством трансформаторного масла, что позволит увеличить срок службы и предотвратит быстрое гниение. Также могут быть использованы ПВЛ-листы или профильный настил.

Понтоны из бочек своими руками

Понтоны на основе пластиковых бочек является одним из наиболее недорогих вариантов. Показатели прочности такой простой конструкции зависят от правильно выполненной несущей рамы и элементов, способных обеспечить достаточный уровень диагональной, продольной и поперечной жесткости конструкции. Для создания рамы могут быть использованы сталь, алюминий, древесина или пластик.

Высокий уровень устойчивости позволяет применять плот-понтон из бочек для передвижения и отдыха на воде, а при дополнении небольшим лодочным мотором можно получить самоходный понтон.

Понтоны на основе пластиковых бочек является одним из наиболее недорогих вариантов

Для создания понтона достаточно часто используются и альтернативные пластиковым бочкам варианты:

  • понтоны из пенопласта базируются на паре деревянных «лыж», заполненных пенопластом. Такая конструкция идеально подходит для обустройства моторных легкоуправляемых плотов;
  • надувные понтоны из больших автомобильных камер создаются на основе рамной конструкции, а одну вышедшую из строя камеру можно легко заменить или заклеить даже в процессе сплава;
  • наиболее популярным и бюджетным является вариант понтона из пластиковых бутылок, которыми нужно заполнить крупные прорезиненные мешки, закрепленные под настилом плота.

Очень востребованы и самодельные плоты-катамараны на фанерном понтоне. Для изготовления используются фанерные влагостойкие, пропитанные олифой листы толщиной 3 мм, а также трёхметровые деревянные рейки размерами 25х25 мм или 25х15 мм. Велосипедные детали позволяют создать гребной привод и колёса для катамарана.

Особенности строительства пирсов и причалов (видео)

Перед изготовлением необходимо выполнить несложные расчёты по общей грузоподъемности, которая включает в себя показатели плавучести всех поплавковых элементов. Например, если пластиковая бочка может удержать на плаву 120 кг веса, то для грузоподъёмности в 1,2 тонны потребуется использовать минимум десять бочек. Оптимальным является запас показателей плавучести, равный 20-30% от выполненных расчётов.

Что нужно учесть при строительстве небольшого причала для катера или лодки

Прибрежная зона водоема, оборудованная спецсредствами для швартовки, проведения ремонтных работ и техобслуживания, называется причалом. Если до недавнего времени для создания свайного фундамента использовалась древесина твердых пород, то на сегодняшний день чаще всего применяются металлические забивные и винтовые сваи, отличающиеся по строению и способу монтажа:

  • забивные сваи, представленные стальными трубами с острым наконечником, заглубляются при помощи сваебойных машин, что часто негативно сказывается на состоянии металлической конструкции. Такие опоры используются для самостоятельного изготовления причалов крайне редко, что обусловлено необходимостью использовать спецтехнику;
  • винтовые металлические сваи имеют нижний конусообразный конец с приваренной лопастью и оголовок, к которому крепится основа изготавливаемого причала. Винтовая лопасть достаточно легко и равномерно вкручивается в грунт, что делает риск деформирования металлической опоры минимальным.

Забивные сваи, представленные стальными трубами с острым наконечником, заглубляются при помощи сваебойных машин

Диаметр ствола и толщина стенок свай зависит от уровня предполагаемой нагрузки. В полости ввинченных свай обязательно заливается бетонный раствор, повышающий несущие способности опоры.Снизить стоимость используемого для строительства материала можно посредством приобретения современных полимеров с высокими водоотталкивающими характеристиками.

Надводная конструкция из такого стройматериала характеризуется следующими качественными характеристиками:

  • отсутствие процессов гниения в результате воздействия высокого уровня влажности;
  • отсутствие деформирования и растрескивания в результате усыхания;
  • отсутствие потери декоративности под воздействием температурных перепадов;
  • повышенная стойкость к истиранию и ударным нагрузкам;
  • наличие нескользящей рифленой поверхности.

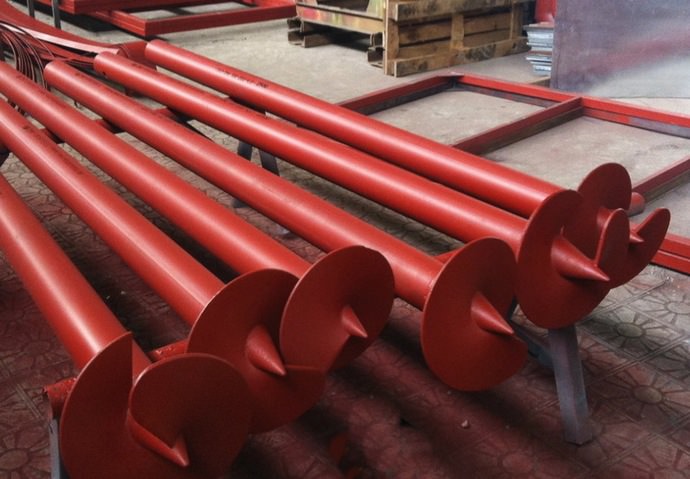

Винтовые металлические сваи имеют нижний конусообразный конец с приваренной лопастью и оголовок, к которому крепится основа изготавливаемого причала

Полимерные палубные доски, применяемые в монтаже настилов, не требует защиты при помощи лаков и масла, что делает мероприятия по уходу простыми и доступными.

Декоративный спуск к водоему возле участка

На дачных участках, расположенных возле рек или озер, также могут быть оборудованы декоративные металлоконструкции помоста. В качестве опор в этом случае чаще всего используются швеллера №12. Покрытие помоста и ступени чаще всего выполняются из рифленой стали, а проступи – из нескольких арматурных стержней. Для удобства спуска и подъёма нужно обустроить перила. Для окрашивания применяется краска для причалов Tikkurila.

Как построить пирс на винтовых сваях (видео)

Следует отметить, что любые пирсы, которые уходят в воду на значительное расстояние от линии берега, обязательно должны быть возведены профессионалами с применением специального оборудования. Также очень важно контролировать техническое состояние пристани, и своевременно проводить ремонтные работы.

Понтон на основе металлических бочек

Забегая вперед, скажу сразу что строить что-то на воде в летнюю теплую погоду по сложности раза в два три хуже чем строить то же самое просто на земле. Банальные вещи, превращаются в сложно преодолимые препятствия, а скорость производимых работ падает в геометрической прогрессии. Я думаю тот кто занимался чем-то подобным меня поймет, а остальным предлагаю поверить на слово.

Итак мы начали. Строительство беседки на воде началось для нас со строительства понтона на котором можно было хоть как-то перемещаться по воде. Свайное поле и металлический каркас обвязки был сделан еще зимой, поэтому нулевой цикл оставался позади.

Кстати, немного школьной физики для тех кто хочет рассчитать, что может в итоге выдержать самодельный понтон. Мы, исходили из того что нужен хороший запас плавучести, потому что предполагалось перемещать на понтоне пиломатериалы.

На понтон действуют две силы, это сила тяжести, которая направлена к рыбам, и сила Архимеда, которая направлена к Звездам.

Сила тяжести F тяжести = m х g, где m — масса понтона, а g -ускорение свободного падения, понтон конечно никто не взвешивал, но думаю что 150 кг собственного веса, учитывая, что все кроме бочек сделано из дерева будет в самый раз.

Сила Архимеда F архимеда = P х g х V, где P — плотность воды, g — ускорение свободного падения, V — объем вытесняемый бочками (объемом деревяшек условно пренебрегаем). Наши бочки стандартные двухсотлитровые, т.е. 0,2 м3 каждая.

Если F тяжести = F архимеда, тело будет плавать на поверхности, это критическая точка, т.к. если F архимеда станет меньше силы тяжести F архимеда <  F тяжести, тело будет тонуть, поэтому, приравняем наши формулы только к массе понтона прибавим еще полезную массу M, которую может нести понтон.

F тяжести = F архимеда

(m + M) х g = P х g х V

m + M = (P х g х V)/g

M = P х V — m = 1000 кг/м3  х 0,2 м3 х 4 шт. — 150 кг = 650 кг

650 кг эта та масса, которую можно положить на понтон, при этом он будет плавать заподлицо с водой, но не будет тонуть.



Как правильно выбрать вид причала и построить его своими руками у себя на озере

Загрузка…

Причалы на берегуКак здорово иметь свой домик или дачу у берега озера, речки или даже моря! Ведь это даёт замечательную возможность в любой момент насладиться красотой заката у воды, порыбачить и просто искупаться в знойный денёк. Но для того чтобы обеспечить максимально безопасный доступ к воде, требуется наличие какой-либо причальной конструкции. На сегодняшний день существует большое количество магазинов и фирм, занимающихся изготовлением и установкой причалов, но, согласитесь, что гораздо приятнее сделать это самому. В этой статье мы поговорим о видах причальных конструкций и о том, как построить причал своими руками.

Поскольку зачастую позволить себе услуги профессионала в сфере строительства причалов и пирсов могут не все, появляются мысли о самостоятельном решении проблемы. Для начала нужно определиться, с какой целью будет использоваться пирс, есть ли у вас водный транспорт, которому требуется отдельное пространство или он нужен только для рыбалки и загорания. Только потом следует заниматься проектированием и закупом материалов. Рассмотрим основные виды причалов и их особенности.

Виды причалов

  • Как установаить деревянный причалПонтонный причал. Самый простой, распространённый и бюджетный вариант. Преимущества понтона заключается и в его лёгком весе, что немаловажно, если необходимо убирать его на зиму. Ведь в основном все реки и озёра (в зависимости от региона, конечно) зимой полностью промерзают. Если сравнить такой причал с мостиком на сваях, то у понтона есть ещё одно явное преимущество. Его можно использовать как абсолютно полноценное средство для отдыха в любой части озера, отбуксировав понтонный причал как плавающее средство передвижения. Как причал для маломерных судов он тоже вполне сгодится.
  • Дощатый мостик. Тоже довольно бюджетный и несложный вариант. Он подойдёт для любителей рыбалки, и его можно использовать как причал для лодки или другого судна. Единственный недостаток — необходимость обновлять его каждые три-четыре года, поскольку любая порода дерева начинает гнить от постоянного нахождения в воде.
  • Свайный причал. Процесс постройки будет более энергозатратным и дорогим. Но зато это долговечный вид причала для катеров, лодок и просто отдыха. Дизайн и размеры такого пирса могут быть абсолютно на любой вкус и кошелёк. Сваи могут быть как деревянные, так и металлические. Второй вариант считается более прочным и долговечным. Сваи бывают винтовые и забивные.

Постройка пирса

Построить пирс своими руками — это несложно. Если вы уже сделали выбор в пользу той или иной причальной конструкции, то пора приступать к самому интересному — проектированию и строительству.

Галерея: причал своими руками (25 фото)

Понтон

Причалы у водоемовСтроительство понтона — один из самых быстрых и простых процессов. Выполнить понтон из бочек своими руками — задача лёгкая и не затратная в финансовом плане. Для начала нужно определиться с размером понтона. На минимальную площадь потребуется не меньше четырёх бочек объёмом в 200 литров, которые необходимо обвязать деревянной рамой. Чем больше требуется площадь причала-понтона, тем больше бочек вам нужно приобрести. Если нет возможности найти такое количество бочек, то понтон можно сделать из обыкновенных пластиковых бутылок. Основа такого плавучего причала может быть как деревянной, так и пластиковой или вовсе из пенопласта.

Деревянный мостик

Лучше всего устанавливать мостки на пристани в зимнее время года, пока не растаял лёд на озере или реке. При помощи бензопилы прорубите лунки необходимого диаметра и вбейте брёвна. Но предпочтительнее использовать трубы из нержавеющего металла, ведь они прослужат гораздо дольше дерева. Оптимальное расстояние между брёвнами или трубами — 1,5 метра. Если выбор материала сделан в пользу дерева, то перед установкой обязательно обработайте его специальными средствами. После установки оснований можно заняться настилом, который лучше всего выполнить из пластиковых труб — они наиболее долговечны, так как не гниют и не ржавеют.

Свайный причал

Как самим сделать причалДеревянный пирс или причал для швартовки суден, рыбалки и отдыха лучше всего выполнять на основе стального свайного фундамента. Этот вариант хоть и более дорогостоящий, но гораздо более долговечный и красивый. Как мы уже сказали, существует два типа свай. Забивные сваи представляют собой стальные трубы с острым концом, которые необходимо забивать в землю при помощи специализированной техники. Это довольно негативно отражается на состоянии металла. Труба может перекоситься или вовсе скрутиться спиралью, что, конечно же, говорит о неполноценности опоры. Кроме того не всегда спецтехника может добраться именно к вашему участку.

Поэтому в последнее время популярнее становятся винтовые сваи. Они легко вкручиваются в почву благодаря конусообразному концу при помощи приваренных лопастей. С другого конца сваи приваривают оголовок, который впоследствии будет служить основой крепления настила. Винтовая свая плавно входит в землю, что не приводит к её деформациям и не требует чрезмерных усилий. Кроме того, длину такого основания можно регулировать самостоятельно, что очень удобно.

Количество и диаметр свай зависит от площади вашего будущего причала и от общей весовой нагрузки. Просчитайте расстояние между сваями так, чтобы слой настила не провисал. Как только свая будет завинчена на нужную глубину, обязательно залейте её полость высококачественным бетоном. Эта мера позволит увеличить способность сваи выдерживать немалые нагрузки. Как мы уже писали выше, работы по установке свая лучше проводить зимой, поэтому нужно добавить к бетону необходимые присадки.

При выборе варианта настила стоит обратить особое внимание на водостойкие породы древесины. К ним относятся:

  • Как сделать пирс на озере своими рукамилиственница;
  • акация;
  • кумару;
  • гарапа;
  • мербау;
  • массарандуба.

Если нет возможности приобрести столь дорогие сорта древесины, то можно сделать выбор в пользу специальных полимерных палубных досок. Именно эти материалы отвечают всем требованиям, предъявляемым к постройке сооружений, контактирующих с водой. Они не гниют и не разлагаются при долговременном взаимодействии с водой, благодаря своей негладкой поверхности исключают процесс скольжения при попадании воды. Не деформируются при перепаде температур и длительном воздействии солнечного света, не потрескаются, усохнут или разбухнут (как это может сделать натуральная древесина). Конструкция из такого материала долговечна благодаря высокой износостойкости и способности выдерживать немалые нагрузки.

Для красоты общего вида используется скрытая система крепежа. В процессе отделочных работ готовой пристани установите перила, удобный спуск к воде и необходимые атрибуты для швартовки суден.

Строительство причалов

Внимание, только СЕГОДНЯ!

Загрузка…

Пластиковые поплавки для понтона или понтон своими руками

Главная проблема при выборе плавучей конструкции заключается в больших габаритах готовых изделий. Зачастую случается, что качество и стоимость вполне устраивает, но транспортировка готовой собранной конструкции обходится в разы дороже чем стоимость самой конструкции, особенно если место установки понтона в труднодоступных районах. В этом случае Вы можете заказать отдельно комплектующие — пластиковые поплавки для понтона, хомуты и крепления. С их помощью возможно изготовить понтон своими руками с необходимыми Вам размерами непосредственно на месте его установки.



Литые пластиковые поплавки для понтонов.

Полиэтиленовые поплавки изготовлены методом ротационного формования, т. е. изделия не имеют сварных швов. На сегодняшний день производим подобные поплавки двух типов:

  • поплавки серии А — толщина стенок от 6 до 9 мм с нагрузкой до 250 кг на один поплавок, опционально наполняются пенопластом;
  • поплавки серии В — нагрузка до 400 кг на один поплавок, двухслойные стенки толщиной от 12 до 25 мм со вспененным слоем (технология «multi layers», подробнее…)
  • поплавки серии С — для строительства стационарных понтонов, с толщиной стенки нагрузка до 6 до 9 мм и нагрузкой до 400 кг.

Осадка поплавков при полной нагрузке не более 2/3 от высоты поплавка.



Поплавки серии А и В на торцевой части изделия имеются направляющие для составления цепи из поплавков. Подобная конструкция обеспечивает жесткую фиксацию поплавков в основании плавучей конструкции, исключающую смещение поплавков друг относительно друга при использовании их в самоходных понтонах или при большой волне в составе стационарного понтона.

Серия А





Серия В



В верхней части поплавки имеют ниши для установки каркаса и лаг под настил, а также отверстия для фиксации каркаса и настила к корпусу поплавка.









Порядок сборки понтона









Отправить ответ

avatar
  Подписаться
Уведомление о
