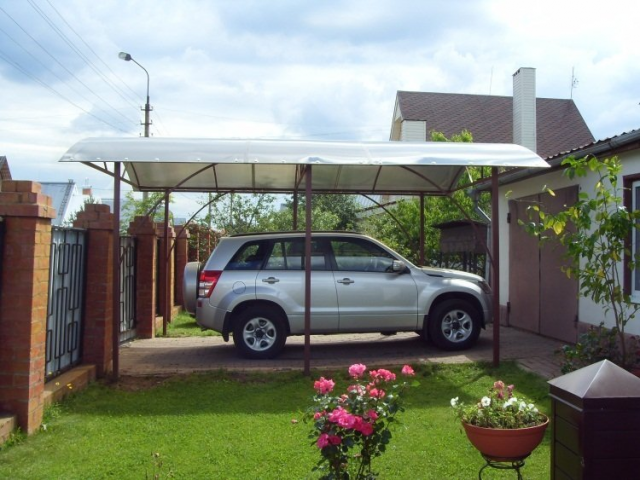

Навес из поликарбоната своими руками

Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.

Навес из поликарбоната своими руками

Навес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.

Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.

Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.

Характеристики сотового поликарбоната

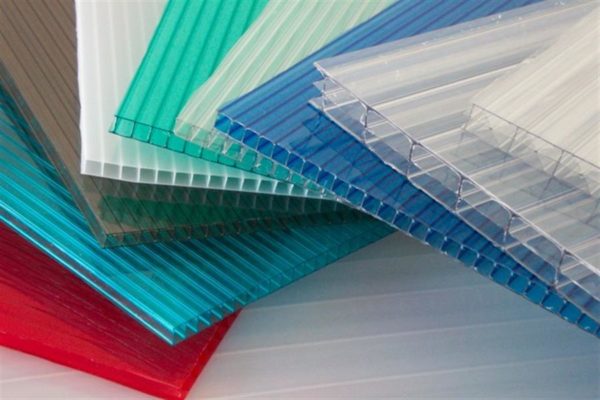

Поликарбонат открывает широчайшие возможности для творчества

Поликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым:

Хорошая светопроницаемость и прозрачность, которая доходит до 85 — 87%.

Он отлично рассеивает проникающий через него свет.
Достаточно высокая гибкость листов, без предварительной их подготовки.
Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
Поликарбонат выдерживает температуры от — 50 в зимнее время, а верхняя граница доходит до + 115 °С.

Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
Нельзя не отметить эстетичный современный внешний вид.
Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
Материал легок в монтаже, с которым может справиться даже один мастер.

Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:

Таблица основных технических характеристик структурированных поликарбонатных панелей:

Тип панели	Толщина панели в мм	Удельный вес в гр./кв.м	Минимальный радиус изгиба в мм	Прочность и модуль упругости при растяжении (по ГОСТу) в кгс/кв.см		Ударная стойкость в Дж.		Показатели теплопроводности (приведенное сопротивление теплоотдачи)		Поглощение шума,dB (по ASTM E90-83)
				Прочность	Модуль упругости	DIN	ASTM	К. Вт/м2Со	R(1/К)	1000 Hz	3000 Hz
СПК	4	800	700	н.д.	н.д.	н.д.	н.д.	3.9	0.26	н.д.
	6	1300	1050	н.д.	н.д.	2.1	2.1	3.6	0.28	18	23
	8	1500	1400	653	20400	2.16	2	3.4	0.29	20	26
	10	1700	1750	658	21300	2.332	2.48	3.1	0.32	22	30
	16	2700	2800	705	22770	2.8	3.68	2.4	0.42	25	34
	25	3500	4370	707	23120	2.98	3.82	1.75	0.58	30	42

Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.

Небольшой вес материала

Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.

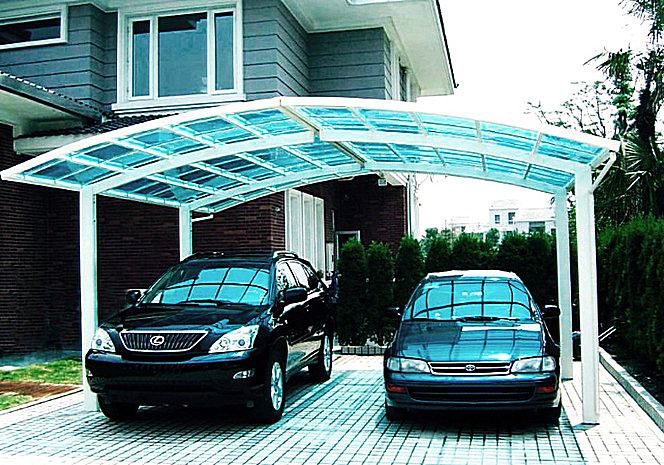

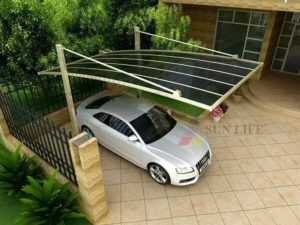

Даже большой по площади навес не будет слишком тяжелым

Поликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.

Высокая светопроницаемость

По степени светопроницаемости поликарбонат может быть очень близок к стеклу

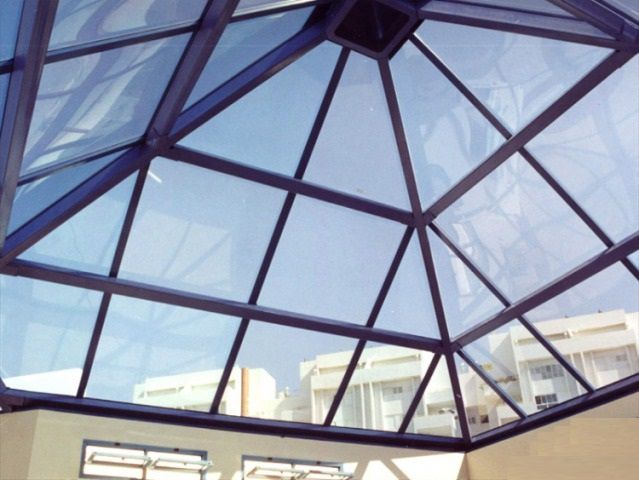

Высокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%, но напрямую зависит от толщины и цвета материала.

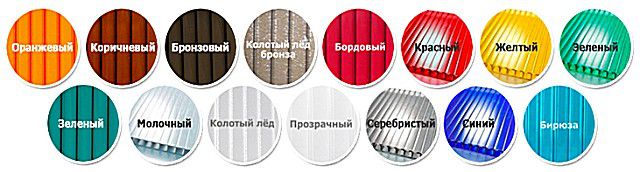

Различные оттенки и фактуры материала

Таблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.

Цвет материала	Типоразмер «Премиум»							Усиленный
	4 мм	6 мм	8мм	10 мм	16мм	20мм	25 мм	4 мм — УС	6 мм — УС
Прозрачный	85/87	80/81	79/80	78/79	78	68	60	82	81
Бронзовый	25/24	23/22	22/21	21/20	18	16	15
Молочный	33/34	31/32	30/31	30/31	26	22	20
Зеленый	36/37	32/33	33/34	33/34
Синий	34/35	33/32	31/30	31/30
Коричневый	18/19	15/16	14/15	14/15
Бирюзовый	36/37	28/29	26/27	25/26
Желтый	74/75	74/75	72/73	71/72
Оранжевый	54/55	54/55	52/53	51/52
Красный	29/30	25/26	24/25	23/24
Бордовый	10/11	10/11	5/6	4/5
Серебристый	33/34	31/32	30/31	30/31
Колотый лед	80/81	79/80	79/80	79/80
Колотый лед бронзовый	24/25	23/24	22/23	21/22

Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.

Ударостойкость

Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.

В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.

Тип структуры	Толщина общая в мм	Минимальный радиус изгиба в мм
Однокамерный стандартный	4	700
	6	1000
	8	1400
	10	1750
Двухкамерный стандартный	16	2700
Усиленный (УС)	4	910
Усиленный (УС)	6	1400
Четырехкамерный	25	4400

Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.

Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.

Стойкость к ультрафиолету

Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.

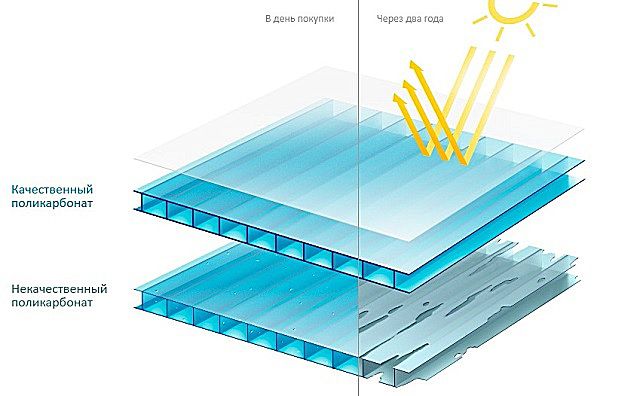

Качественный поликарбонат имеет защитную пленку

Поликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.

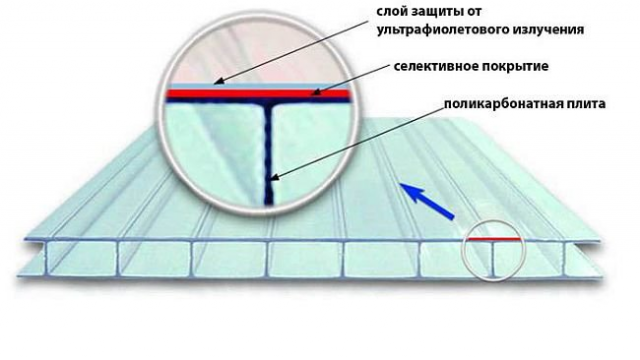

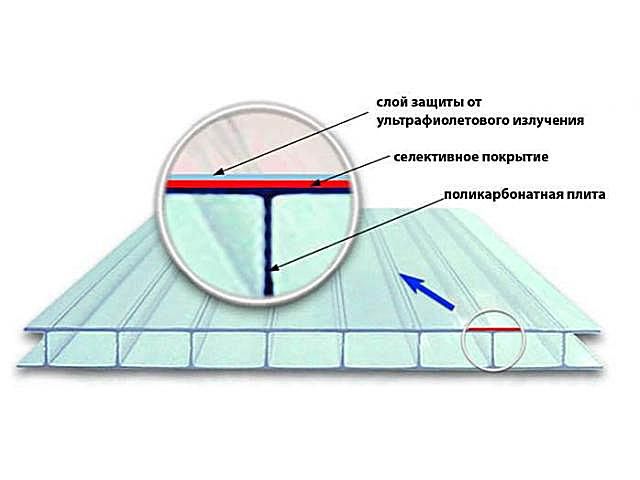

Строение защитного слоя

Кроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.

Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.

Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.

Стойкость к химическому воздействию

Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.

Теплоизоляция

По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.

В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.

В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.

Гибкость материала

Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.

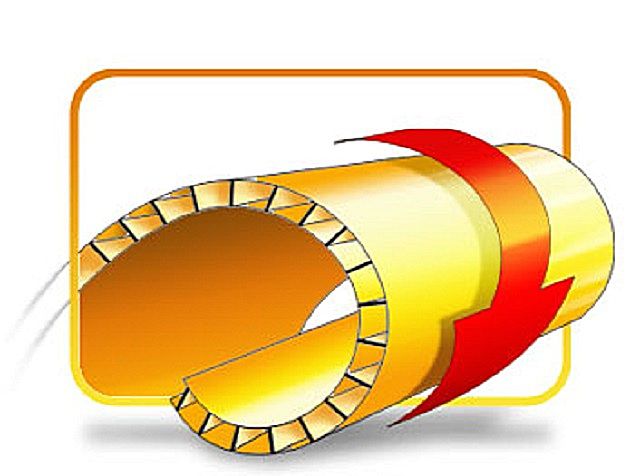

Одно из неоспоримых достоинств — гибкость материала

Несущая способность

Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.

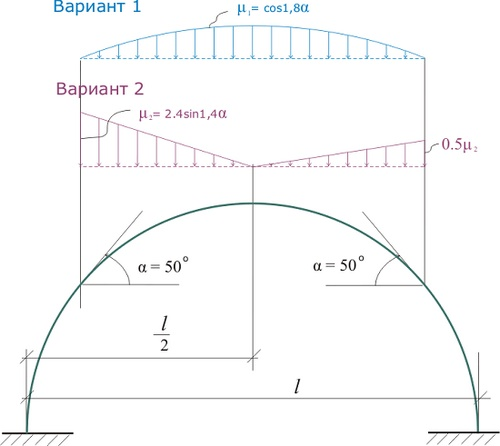

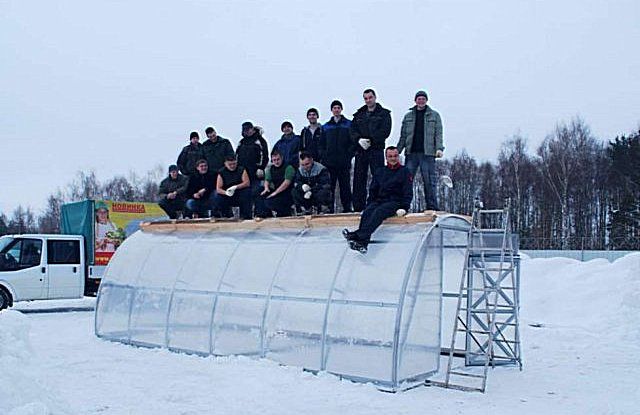

Поликарбонат способен выдерживать очень высокие нагрузки

Жаростойкость

Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.

Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалу

Вместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.

Простота монтажа

Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.

С монтажом должен справиться любой домашний мастер

В связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.

Гарантии

Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.

Узнайте, как сделать забор из поликарбоната своими руками, а также изучите инструкцию по строительству, из статьи на нашем портале.

Цены на сотовый поликарбонат

~~Поликарбонат~~

Монтаж навеса

При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.

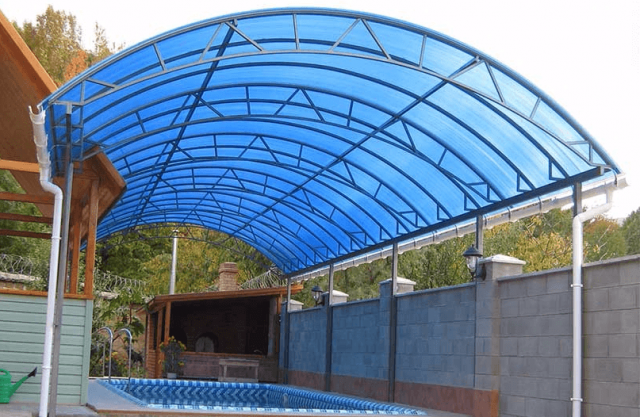

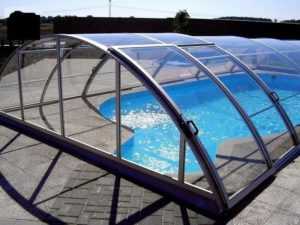

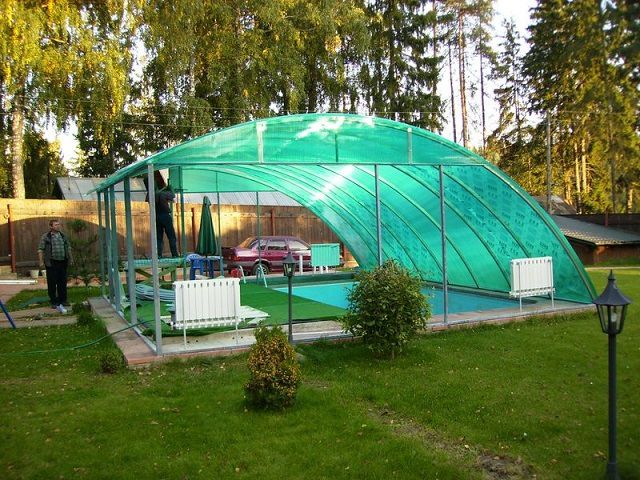

Поликарбонатный навес над бассейном

При правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.

Материалы для постройки

Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения.

Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.

Толщина в мм (А)	Стандартная ширина листов в мм для всех типов профилей	Расстояние между ребрами жесткости в мм (D)	Вес г/кв.м	Минимальный радиус изгиба для арок, м
4	980 1050 1200 1250 2100	5.7	800	0.7
6		5.7	1300	1.05
8		11	1500	1.4
8			1700	1.4
10			1700	1.75
10			2000	1.75
16		20	2700	2.8
16		20	2800	2.8

Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.

Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.

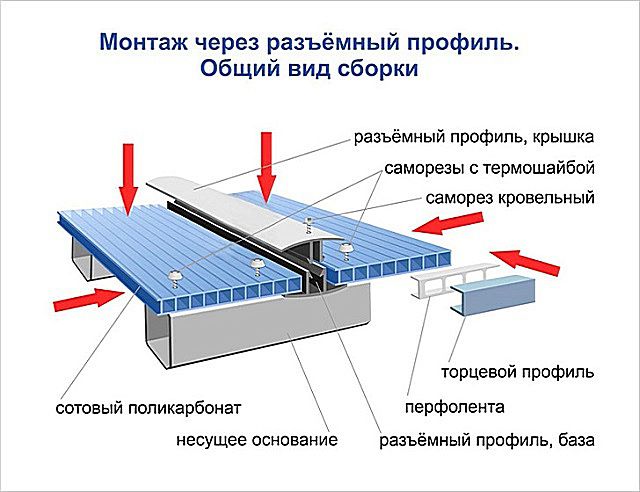

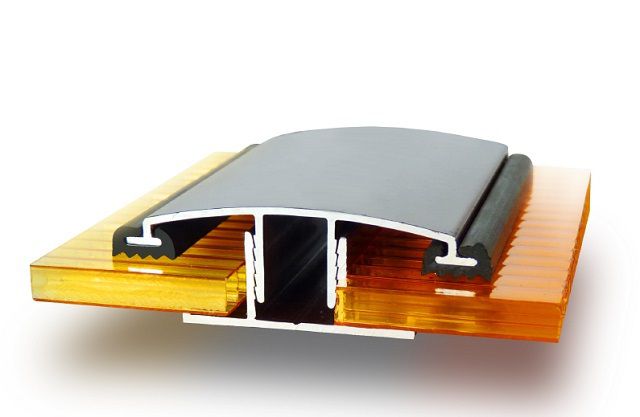

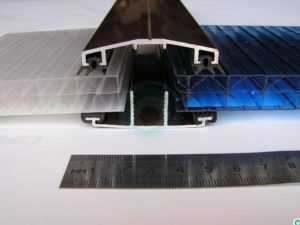

Схема разъемного соединительного профиля

Он бывает двух видов:

— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;

— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.

Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.

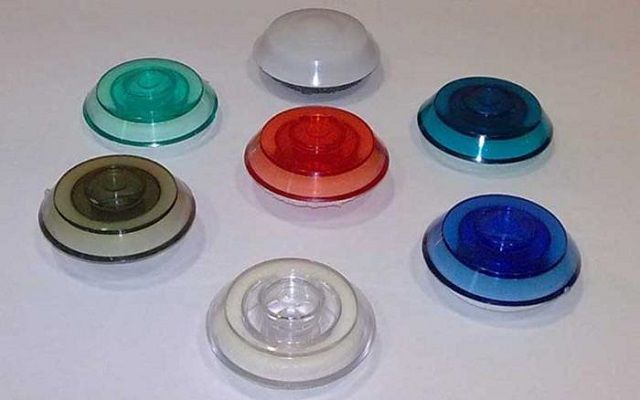

Термошайбы разного цвета

Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.

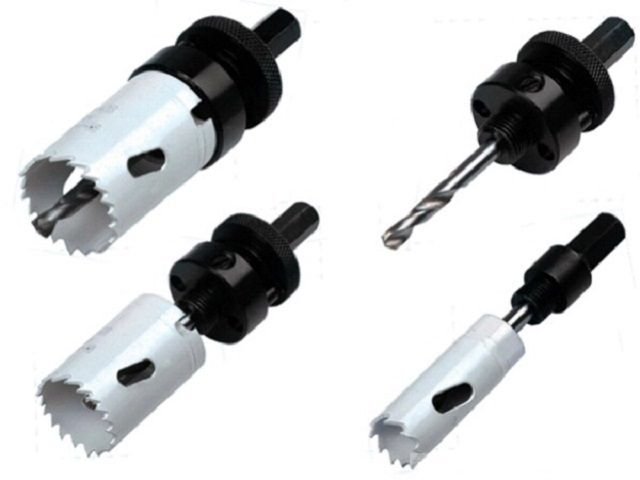

Сверла-коронки, применяемые для поликарбоната

Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.

Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того, как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице.

Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):

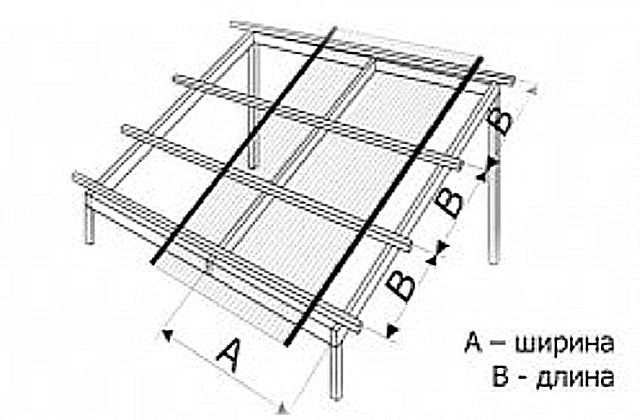

Схема обрешетки (к таблице)

Нагрузка	6 мм		8 мм		10 мм		16 мм
	А (см)	В (см)	А (см)	В (см)	А (см)	В (см)	А (см)	В (см)
100 кг/ кв.м	105	79	120	90	132	92	125	95
	90	90	95	95	100	100	110	110
	82	103	90	110	90	115	95	120
160 кг/ кв.м	88	66	100	75	105	75	115	90
	76	76	83	83	83	83	97	97
	70	86	75	90	75	95	85	105
200 кг/ кв.м	80	60	85	65	95	70	110	85
	69	69	76	76	78	78	88	88
	62	78	65	85	70	85	75	95

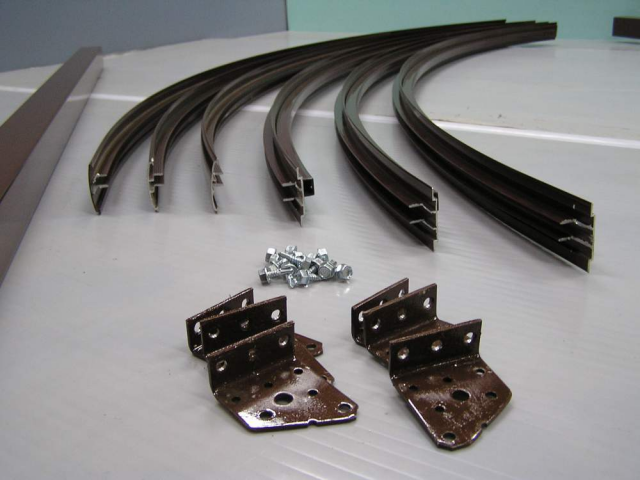

Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.

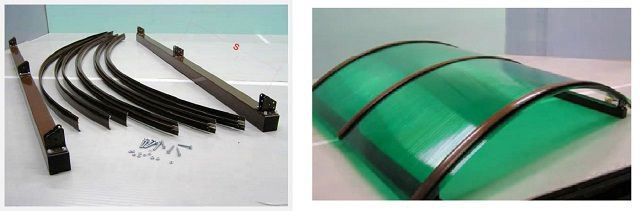

Готовый комплект для монтажа навеса

Нюансы монтажа

Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.

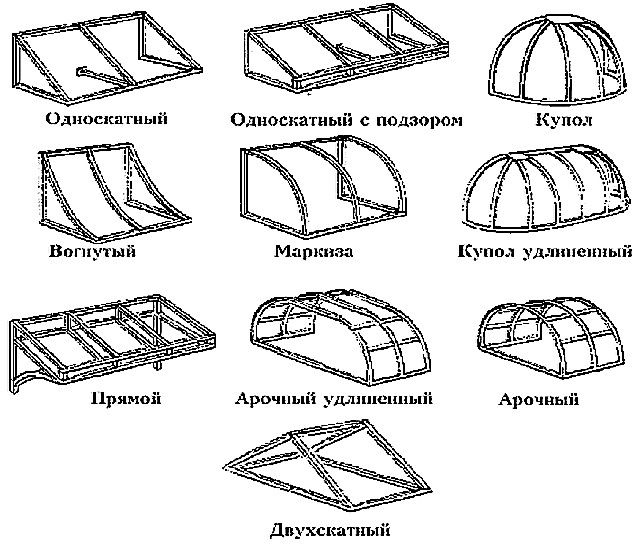

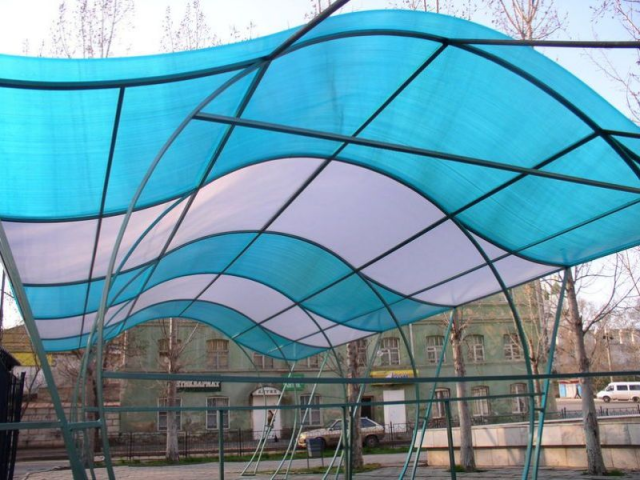

Разнообразие возможных конфигураций навесов

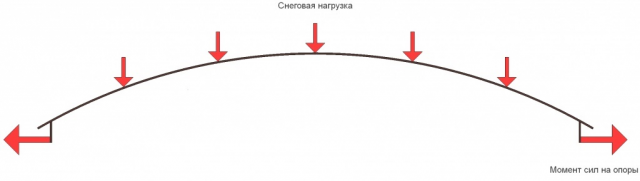

При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
Для конструкций разных форм рекомендовано использовать свою толщину материала, например:

— для арочных конструкций нужен материал, имеющий толщину 8 мм;

— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;

— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;

— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.

Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.

Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.

Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.

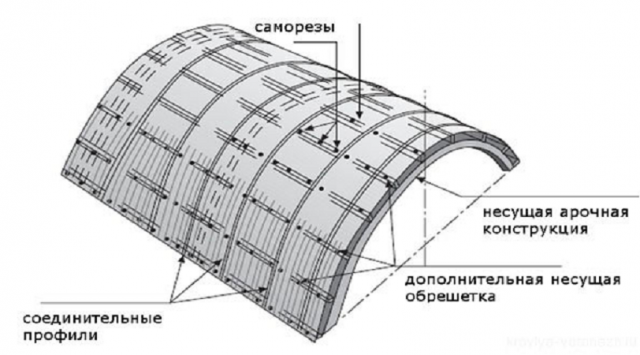

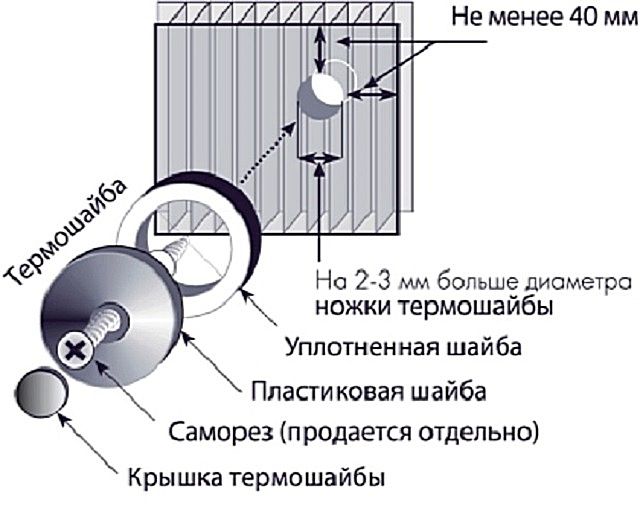

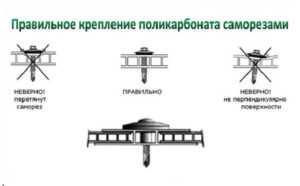

Примерная схема крепежа

Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.

Видео: пример крепления поликарбоната к основанию

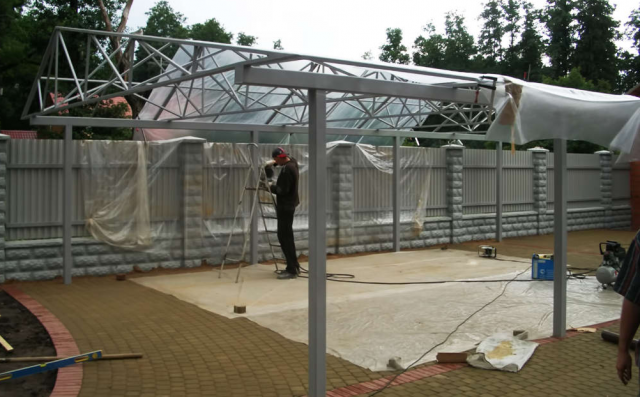

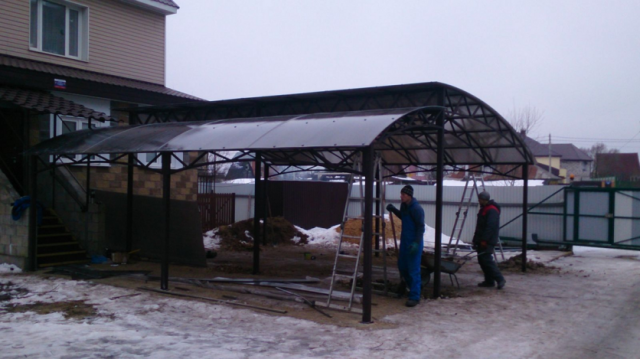

Процесс монтажа навеса

Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.

Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.

Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.

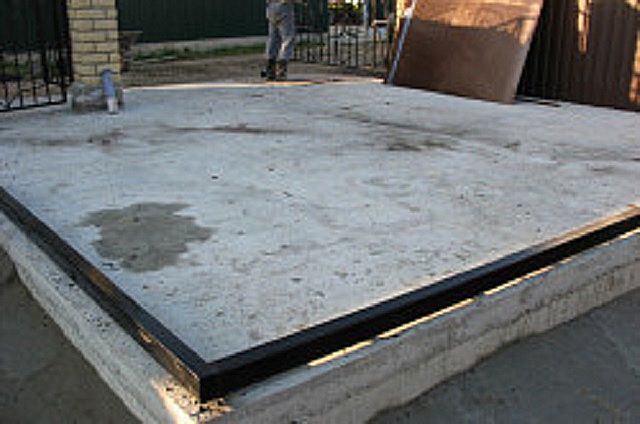

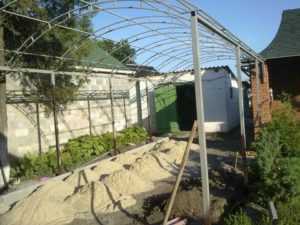

Для начала — готовится площадка

Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.

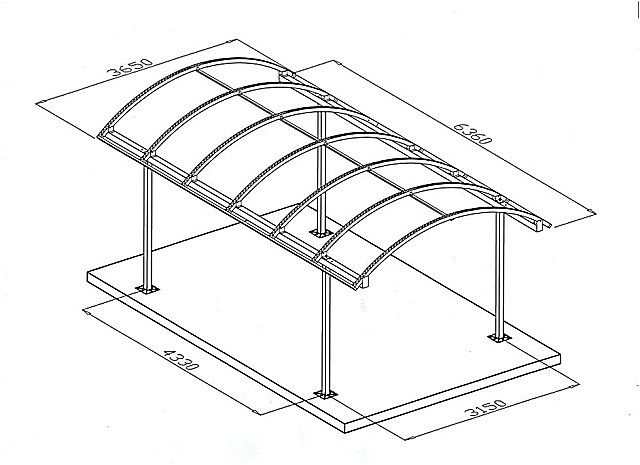

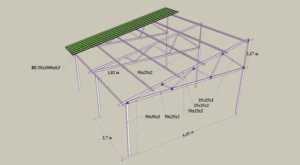

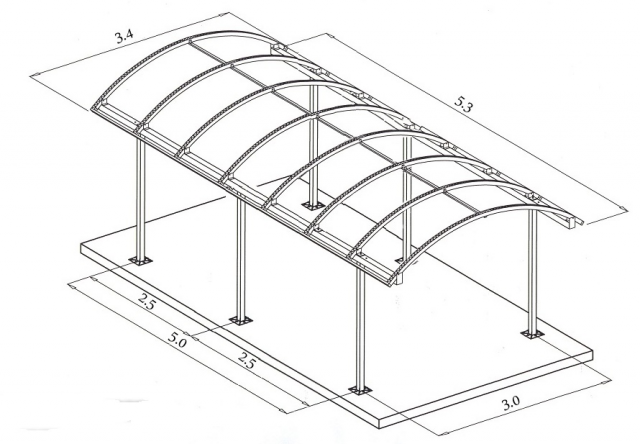

Примерные размеры навеса для автостоянки

На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.

Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.

После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.

Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.

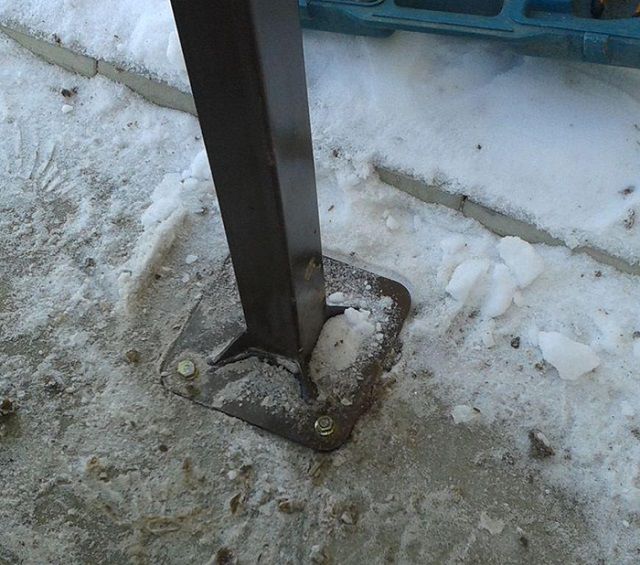

Крепление стоек к закладным элементам

Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.

Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.

Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.

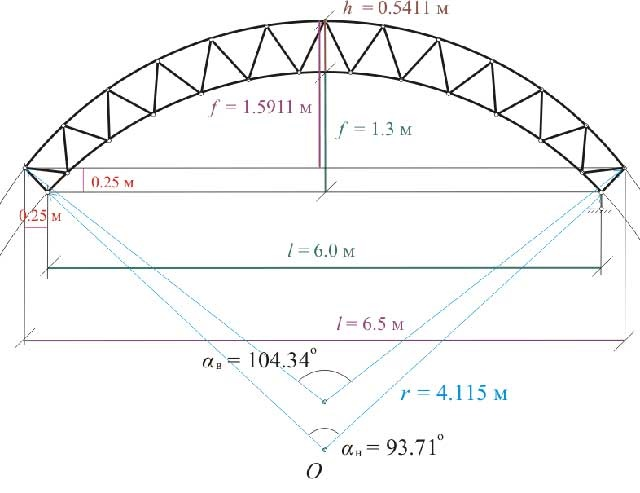

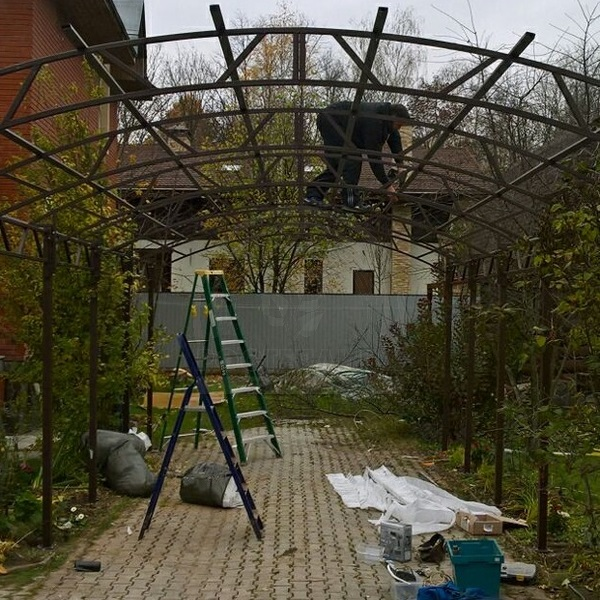

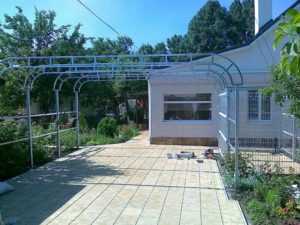

Перемычки в виде дугообразных ферм

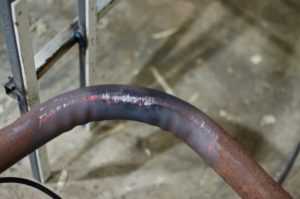

Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.

При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.

Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».

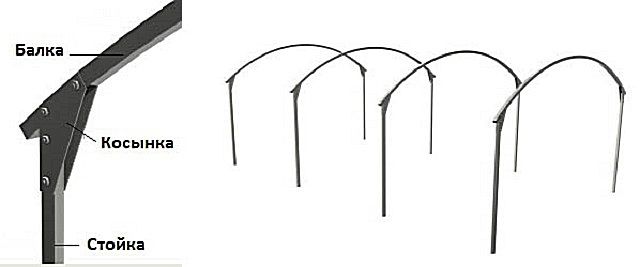

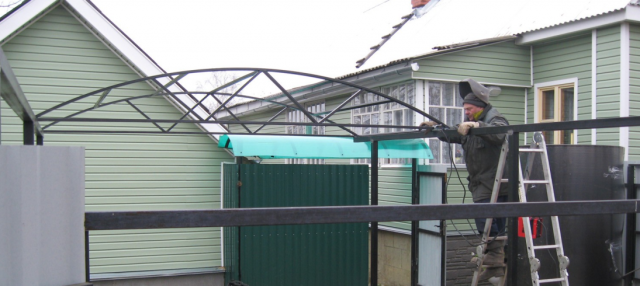

Крепление дуг к стойкам косынками

Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.

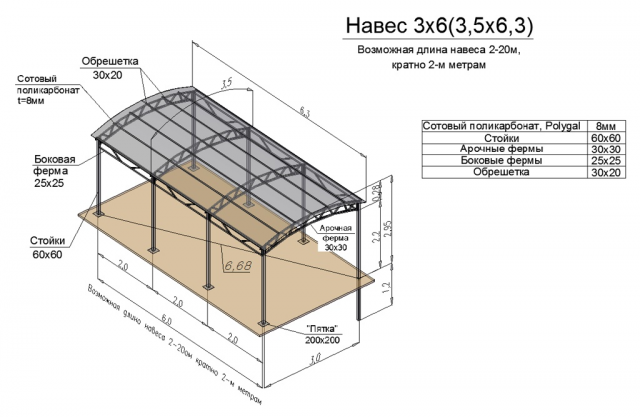

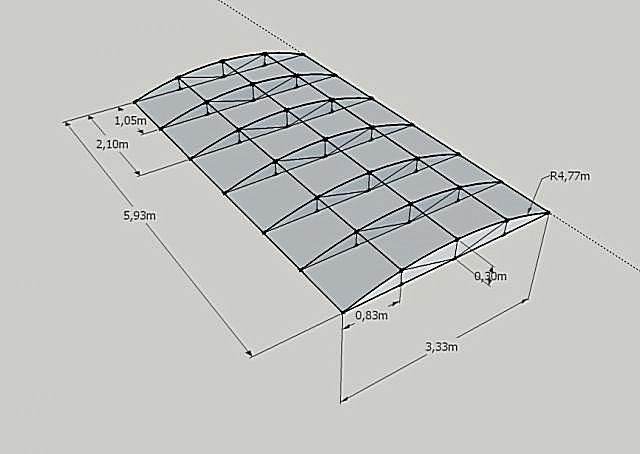

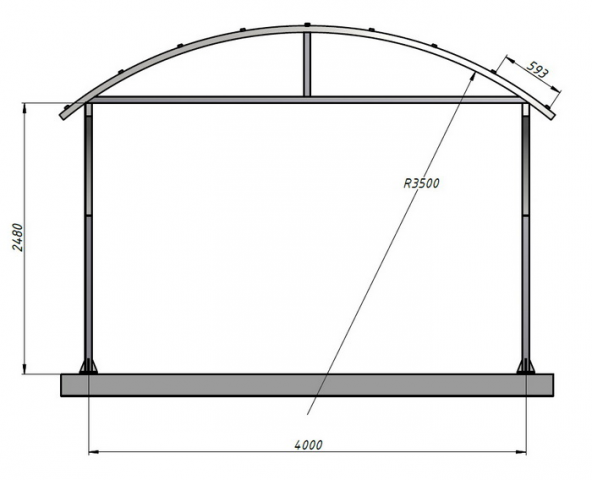

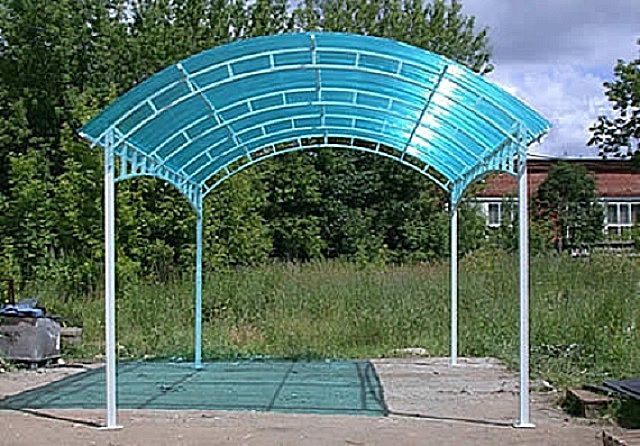

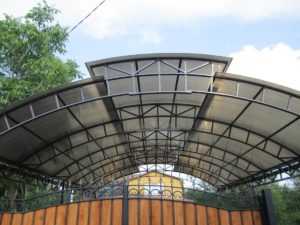

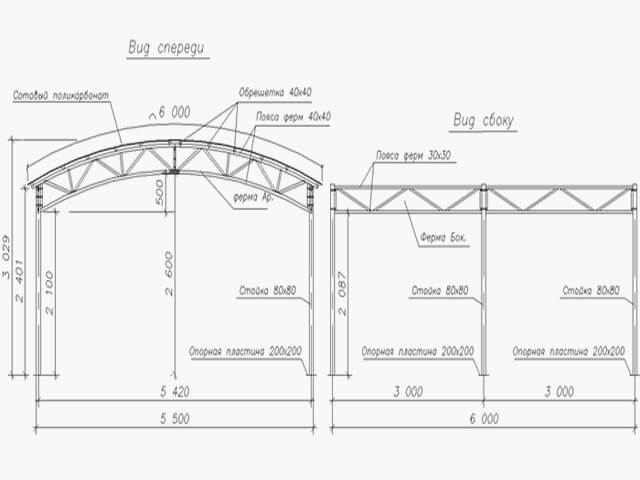

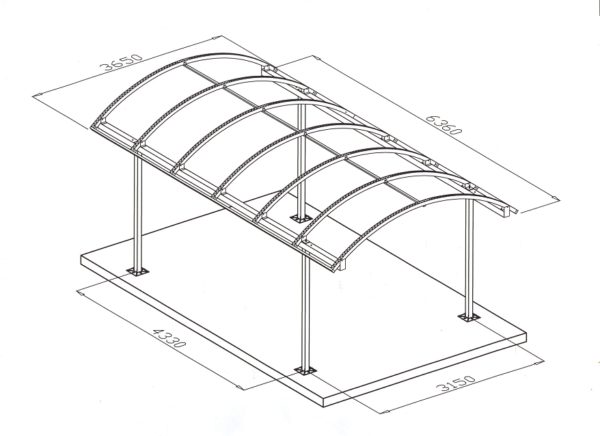

Эти проверенные размеры навеса можно взять за основу

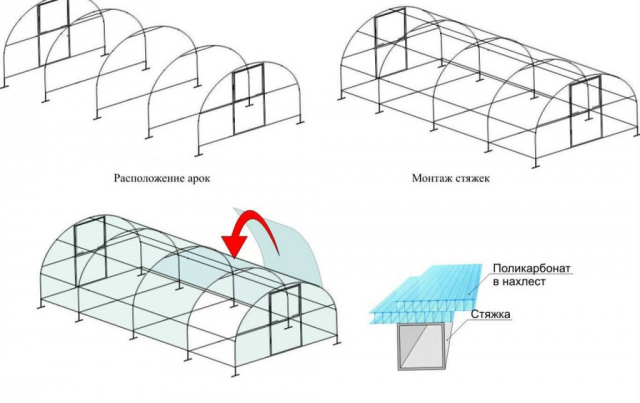

Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.

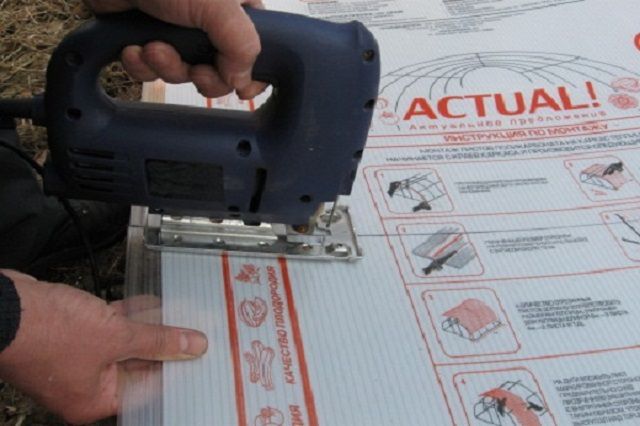

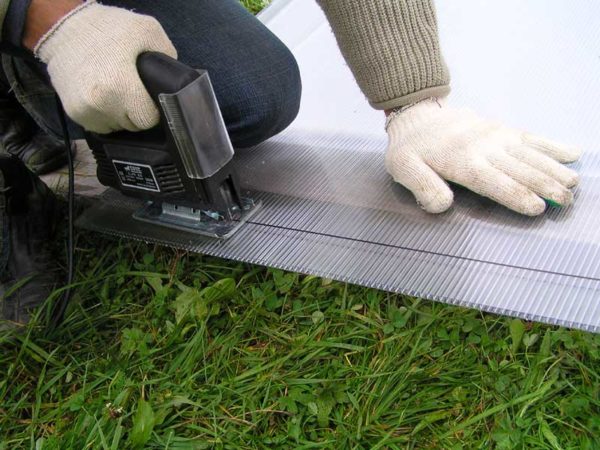

Резка поликарбонатных панелей

Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.

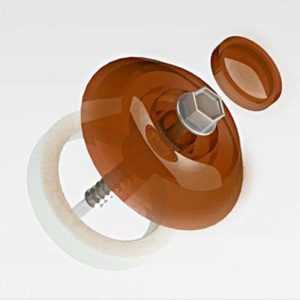

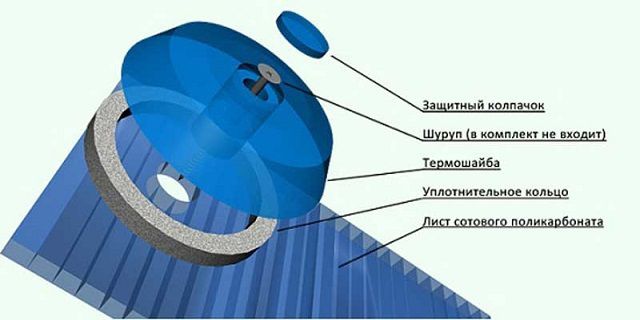

Установка блока термошайбы с саморезом

Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.

Схема установки соединительного профиля

Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.

Соединение закрывается специальной заглушкой

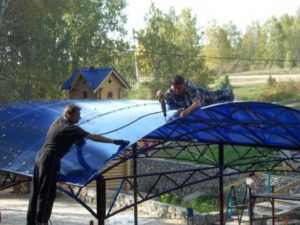

Таким образом, монтируются и все остальные листы.

Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.

Для наглядности – видео по устройству навеса для автомобильной стоянки.

Видео: самостоятельный монтаж навеса из поликарбоната

Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.

stroyday.ru

Навес из поликарбоната своими руками

Открытая парковка у частного дома, крыльцо, балкон, уличный бассейн, зона для барбекю, цветник с нежными сортами, переходы между домом и хозяйственными постройками – мест и объектов, которые желательно, а то и обязательно нужно защищать от атмосферных осадков и солнца предостаточно. И потому фабричные и самодельные навесы из поликарбоната приобретают все большую популярность. Этот материал является хорошей альтернативой металлу, пластику и дереву, плюс имеет некоторые особенности, которых нет у других.

фото навеса из поликарбоната во дворе частного дома

Изготовить навес из поликарбоната своими руками вполне реально, даже без специального опыта, но если вы хотите, чтобы он служил долго и в полной мере выполнял поставленную задачу, потребуется пошаговая инструкция от профессионалов…

С чего начинать

Любое строительство должно вестись по определенному плану. Даже если вы всего лишь хотите сделать небольшой козырек из поликарбоната своими руками, будет лучше, если заранее определить последовательность действий. Так вы сможете избежать ошибок и пропусков обязательных этапов, необходимости переделывать почти готовую конструкцию и трат на замену испорченных материалов и лишних покупок.

фото: навесы козырьки из поликарбоната, навесы для автомобилей из поликарбоната, дачные навесы из поликарбоната.

Поэтому, нужно учесть все нюансы – планируемый размер, форму, толщину, тип материала, желательный цвет, светопропускаемоть и теплоизолирующие свойства, превалирующую погоду и даже силу и направление ветра!

А начинать планирование стоит с сублимации планов и задумок в визуальную картинку. То есть, нужно сделать чертеж навеса из поликарбоната, пусть приблизительный, но достаточно ясный для того, чтобы самому понять, что вы хотите, и насколько реально и адекватно строение будет в данном случае.

Составление чертежа с учетом особенностей применения

Популярность данного вида термопластов сыграет в этом моменте вам на руку. В Сети на навесы из поликарбоната своими руками чертежи и фото представлены в огромном количестве. Так что не нужно заканчивать инженерно-технологический техникум, достаточно открыть галерею по запросу и выбрать подходящий. Очень хорошо, если при этом вы будете смотреть не только форму и предназначение, но и сопоставите условия, для которых была создана схема, с теми, что на вашем участке.

Правила подбора размеров

Если повезет, найденная схема на навес под поликарбонат своими руками будет уже готовой, и на ресурсе даже будут приведены технологические расчеты по необходимым материалам. В противном случае, придется ее корректировать, и здесь важно помнить, что навес обычно не имеет стен, то есть, покрытие нельзя делать впритык под накрываемую зону. Вот несколько советов, как правильно делать навес из поликарбоната «с запасом»:

Если это подвесной навес-козырек, то его стороны должны выступать сантиметров на 30 за территорию, которую требуется укрыть

Если это конструкция на опорах, например, под автомобильную стоянку, то тех же 30-40 см нужно оставить между всеми габаритами машины и стойками

Если это бассейн, цветник, зона отдыха или «домашнее производство» вроде столярки на открытом воздухе, то запас к фермам лучше сделать еще больше

Нужно помнить и про высоту – правильный навес из поликарбоната в самой низкой точке должен быть не ниже 180 см!

Обрешетка

Площадь поликарбонатных навесов варьируется от нескольких десятков квадратных сантиметров, до сотен метров. Естественно, что такими глобальными проектами должны заниматься специалисты, и расчеты это их забота, но даже на пол-листа только опоры по периметру недостаточно. Потребуется обрешетка с правильно выбранным шагом. Он зависит от толщины материала и предположительной ветровой и весовой нагрузки на метр квадратный.

В тех регионах страны, где изготовление и установка навесов из поликарбоната технически и экономически оправдана, можно воспользоваться следующей табличкой-подсказкой:

Толщина и шаг (см) Нагрузка (кг/м²)	6 мм		8 мм
	ширина	длина	ширина	длина
100	105х79, 90х90, 82х103		120х90, 95х95, 90х110
150	88х66, 76х76, 70х86		100х75, 83х83, 75х90
200	80х60, 69х69, 62х78		85х65, 76х76, 65х85

Более толстые разновидности не включались, так как они используются для больших площадей, а лист толщиной 4 мм слишком слабый для подобных задач.

Форма для поликарбонатных навесов

Общая конфигурация, «покрой» по плану – квадрат, прямоугольник, овал, круг или многогранник, зависят от предназначения и размещения. А вот форма самого каркаса покрывающей части может быть разной. Правда, конструкция навеса из поликарбоната и здесь должна учитывать особенности его назначения, типа и размещения:

Односкатный – выбирают в тех случаях, когда сток воды должен быть направлен в конкретную сторону по техническим условиям или для завершенности архитектурной композиции

фото: навесы из поликарбоната для дачи,

Двускатный – лучше защищает от осадков и ветра, обычно имеет больший угол ската, а значит, на покрытии зимой меньше скапливается снег

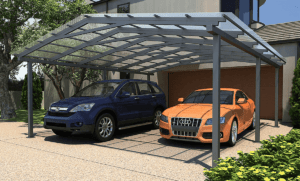

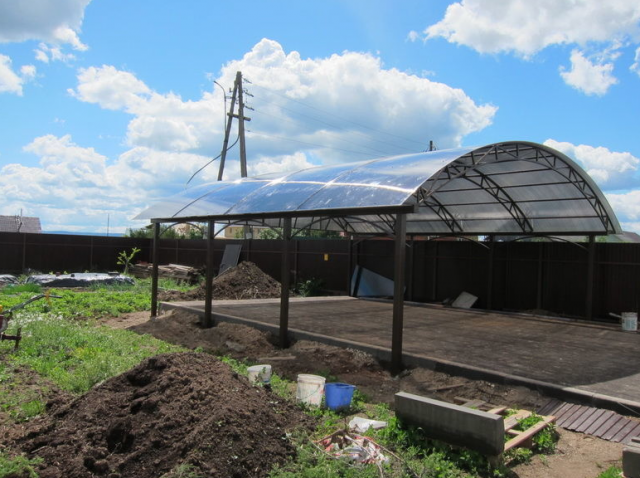

фото навеса из поликарбоната во дворе для машины

Арочный – по характеристикам похож на двускатный, но не имеет центрального ребра, зато сборка навеса из поликарбоната этого типа требует специального оборудования и навыков по сгибанию металлопрофиля или серьезного плотницкого опыта

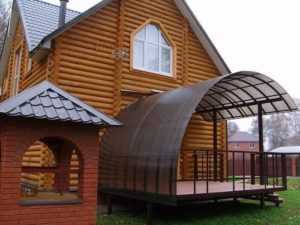

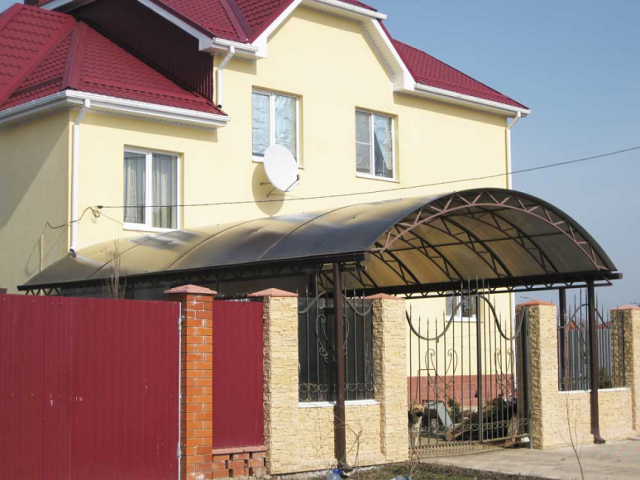

навес из поликарбоната пристроенный к дому

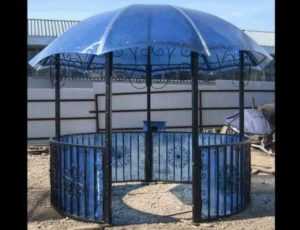

Купольный – круглый или овальный, оригинальный, но требующий больше трудозатрат, такой предпочитают устанавливать на беседках и зонах отдыха

фото: навесы из поликарбоната во дворе частного дома, дачи

Каскадный – сборная разноуровневая конструкция, обычно арочного типа, используется для примыкающих к стенам навесов

навесы из поликарбоната во дворе частного дома

Если вы совершенно себе не представляете, как делать навес из поликарбоната и вообще только налаживаете дружбу с инструментом, советуем выбирать максимально простые варианты – односкатный или двускатный. Потренируетесь, и потом можно будет строить что-то сложнее, в том числе и обустроить раздвижной навес из поликарбоната своими руками, а это уже уровень!

раздвижные навесы из поликарбоната во дворе

Материалы и инструменты

План и чертеж, это отлично, но нужно из чего-то сооружать и чем-то работать – потребуются материалы для навеса из поликарбоната и инструменты для обработки и крепления:

Элементы основы и каркаса

Покрывающий материал, по необходимости детали соединений

Строительный нож (для толстых листов дисковая пила с неразведенными мелкозубчатыми дисками или электролобзик)

«Болгарка», дрель (перфоратор) и шуруповерт

Рулетка и строительные карандаши (маркер), уровень

Крепеж в достаточном количестве

Если предполагаются земляные работы, понадобится шанцевый инструмент, бетонные – минимум корыто и мастерок. Теперь подробней о некоторых моментах.

Металлический или деревянный

Из чего строить навес своими руками – из металла и поликарбоната, или с деревянным каркасом, решать вам. Нужно учесть доступность и стоимость металла и дерева в вашем регионе, наличие специализированного инструмента и желаемую стилистику.

Металлические конструкции имеют более современный вид, прочнее, но более дорогие и тяжелые. Деревянные хороши для участков, выдержанных в деревенском (кантри) и подобных стилях, брус и доски дешевле металла, но не прощают ошибок в обработке и при устройстве защитного покрытия. Конечно металл долговечней, а металлические строения не подвержены усадке, но и дерево при правильной защите без проблем служит 50 и больше лет!

фото навеса из поликарбоната примыкающий к дому

Профиль для навеса из поликарбоната лучше брать прямоугольный – с ним легче работать новичку, особенно, если для креплений будет использоваться сварка!

Сотовый или монолитный

«Полигаль» производит оба вида строительного поликарбоната, так что, выбирая тип покрытия, нужно в первую очередь помнить об их отличиях друг от друга. Построить навес из сотового поликарбоната своими руками выйдет дешевле, так как цена у него меньше. С другой стороны ремонт такого покрытия требуется чаще, потому что тонкий слой пробить легче, чем монолит, и хотя обычно воду покрытие не пропускает, но визуальная привлекательность падает.

Сотовый, естественно, легче монолитного, и хотя имеет большую светопропускную способность, но за счет многократного преломления лучей лучше защищает от ультрафиолета. Но при недостаточном опыте его легко повредить во время монтажа, а допущенные ошибки в расчетах и креплении быстро скажутся на целостности и надежности конструкции.

По степени прочности на изгиб и пластичности материалы похожи. При этом многослойность дает лучшие показатели по теплоизоляции, так что если предполагается не просто устройство навеса из поликарбоната своими руками, но сооружение специальной конструкции типа парника, то от монолитного лучше отказаться. Когда все выбрано и приготовлено, можно приступать к строительству.

Подготовка основы

Проще всего навесы из поликарбоната сделать самому, если использовать для основы стену и фундамент готового строения. Здесь ничего дополнительно создавать не нужно, а базовые фермы крепятся на анкерные болты – высверливается отверстие, наживляется стойка, выставляется по уровню и фиксируется. Но такое возможно далеко не всегда, и подготовка основания, это самый продолжительный этап:

Выкапываем ямы 30х30 см глубиной около полуметра в точках, где будут стоять опоры
Ямы засыпаем щебнем или устраиваем в них каркас из арматуры
Готовим цементно-песчаную смесь в пропорции 3 к 1 и заливаем основу
Ждем положенный срок до полного застывания и набора прочности (до 2-х недель)

После этого можно сверлить отверстия под анкера. Конечно, можно стойки сразу вмуровывать в фундамент, но такой способ априори не подойдет, если вы решили построить навес из поликарбоната своими руками с использованием деревянных опор. Плюс, усадка бетона может «потянуть» ферму в сторону, нарушив задуманную геометрию, что особенно плохо, если рядом стена дома – выправить форму и уровень только поперечинами будет почти нереально.

Сборка каркаса

Самая ответственная часть работы, это установка опорных столбов. Если ее выполнить качественно, то в дальнейшем проблем не будет. Особенно важна точность размещения и положения основных стоек в том случае, если металлопрофиль (брус) уже нарезан по заранее рассчитанным размерам.

Рекомендуем! Все порезки (гибку) точки креплений делайте по мере необходимости. Ошибка в пару миллиметров всего на нескольких элементах может существенно усложнить монтаж навеса из поликарбоната своими руками, и увеличить общую стоимость. Не спешите, лучше потратить минуты на дополнительную проверку, чем часы и дни на переделку!

По мере установки опорных стоек обязательно проверяйте соответствие необходимому уровню по вертикали и (или) горизонтали. Это вопрос не только беспроблемности дальнейшей работы, но эстетики конечного результата и функциональности конструкции. Если крепление сварное, желательно использовать поперечные фермы на всю длину вектора (соединяя крайние точки).

Как вариант, изготовление навеса из поликарбоната своими руками можно частично провести на земле. Выберите ровную площадку и на ней соберите установочный каркас с использованием уровня. Так наживлять резьбовые соединения и точки сварки гораздо легче и удобней, можно обойтись минимумом помощников и даже вообще без них. Правда подъем готовой конструкции наверх сложнее и, скорее всего, потребует применения лебедки или крана. Далее постройка навеса из поликарбоната своими руками подразумевает шлифовку швов и срезов, покрытие защитной краской.

Как гнуть профиль

Если вы человек рисковый, или же обычный козырек делать умеете, посмотрели хорошее видео, как сделать полукруглый навес из поликарбоната своими руками, и решили взяться за такую конструкцию, то вам придется не только резать, но и гнуть профиль. Для этого существуют специальные станки, но их стоимость делает покупку только для домашнего пользования нецелесообразной.

Варианты ехать на стройку или профильное предприятие отметаем по нескольким причинам:

— таковых просто может не быть рядом;

— как уже говорилось, лучше подгонять размер в процессе;

— мы делаем навес из поликарбоната своими руками!

Поэтому вспоминаем дедовские способы получить подобный «покрой»:

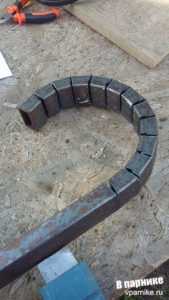

Подрезы

В нужной точке труба (профиль) надрезается на глубину 6-8 мм, что нарушает жесткость и позволяет согнуть ее в противоположную от надпила сторону. После того, как стойка получит нужную форму, все места подрезов желательно «залатать» с использованием сварки. Альтернатива – клинообразные подпилы и сгибание в их сторону.

Нагрев

Другой вариант – нагреть трубу и в самодельных опорах или тисках быстро вручную согнуть. Но есть нюанс! При подобном способе часто происходит сплющивание в точке изгиба, и дальнейшая установка поликарбоната на навес своими руками будет сопровождаться зазорами либо нарушением геометрии листов. Поэтому, чтобы сохранить форму сечения, предварительно утрамбуйте внутрь влажный песок.

Монтаж покрытия

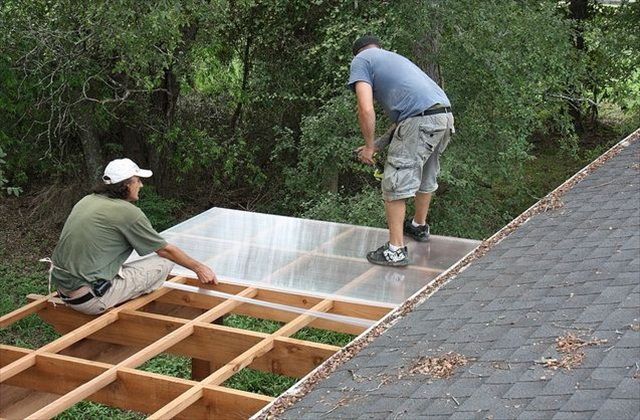

После того, как каркас готов, пора поговорить о том, как правильно накрыть навес поликарбонатом своими руками, ведь здесь есть свои требования. В частности арочные конструкции из сотового ПК порываются так, чтобы изгиб приходился вдоль ребер жесткости – даже если и удастся согнуть материал поперек без поломок, он все равно растрескается под напором ветра и давлением снега.

Для лучшего понимания предлагаем посмотреть видео – это не про монтаж поликарбоната на навес видео, но о радиусах изгиба разных видов и сортов материала. Так что пригодится, если вы задумались о самостоятельной доставке или пересылке.

Проще всего, когда площадь небольшая, и достаточно одного листа или его части. Материал укладывается защитной пленкой кверху, снимать ее желательно только по завершению всех работ, чтобы избежать повреждений. Нужно помнить о нюансах крепления:

Любые постройки из поликарбоната своими руками нужно проводить с использованием термошайб, которые уплотняют точку крепления и компенсируют температурные деформации материала

Саморезы нужно вкручивать строго вертикально, между ребрами жесткости, не ближе 3-4 см к краю листа

При креплении нельзя пережимать саморез или оставлять его свободным – в обоих случаях все закончиться повреждением покрытия

Для примера фотография, как не нужно делать…

и видео как правильно покрыть навес поликарбонатом своими руками.

Соединение листов поликарбоната проводится с использованием специального разборного НР-профиля с резьбовым креплением и защелкивающейся крышкой.

При этом нужно снять со стороны соединения пленку для плотной фиксации. Торцы закрываются специальным профилем и перфолентой, чтобы сохранить эстетику, а в случае с сотовым материалом не допустить засорения каналов. Если все сделать правильно, ваш автомобиль (клумба, крыльцо, бассейн) получат красивую и достаточно долговечную защиту от ультрафиолета и осадков, а участок (дом) приобретут завершенный вид.

фото навеса к дому из поликарбоната

Похожие статьи

polygalvostok.ru

как сделать своими руками, размеры

Не у каждого автовладельца есть возможность построить собственный гараж для защиты транспортного средства от воздействия окружающей среды. Дешевой и практичной заменой гаражу будет возведение навеса для автомобиля. Конструкция хорошо защищает технику от града, снега и воздействия солнечных лучей. Ниже рассмотрим плюсы и минусы навеса для автомобиля, узнаем, как его изготовить из поликарбоната своими руками.

Преимущества и характеристика материала

Оптимальным материалом для изготовления навеса для автомобиля считается монолитный сотовый поликарбонат. Выйти в лидеры ему помогают следующие качества:

Постройки с использованием поликарбоната имеют эстетичный внешний вид.
Низкая стоимость.
Защищает от разрушительного воздействия ультрафиолета.
Прочный и долговечный.
Выпускается в различных цветовых оттенках, что позволяет гармонично вписать навес в окружающий ландшафт.
Не горит.
Благодаря высокой гибкости применяется для построения конструкций повышенной сложности.
Легко устанавливать.
Не нужно следить за состоянием материала.

Листы поликарбоната бывают матовые или прозрачные, что позволяет регулировать уровень освещенности под навесом.

Разновидности и чертежи конструкций

На сегодняшний день разработано большое количество чертежей, позволяющих построить навес из поликарбоната, как открытого, так и закрытого типа, для частного дома или дачи. Среди наиболее популярных конструкций выделяют:

двухскатный навес;
односкатный навес;
мобильный вариант;
укрытие на один или два автомобиля.

Каждая конструкция обладает своими плюсами и минусами, которые мы рассмотрим подробнее.

Односкатная

Простая конструкция, возведение которой не требует наличия определенных строительных навыков. Плюсы односкатного навеса из поликарбоната:

это экономный вариант;
легко и быстро строится;
хорошо противостоит непогоде, особенно сильным порывам ветра;
высота и ширина навеса не влияют на прочность и скорость возведения конструкции.

При постройке конструкции учитывайте следующие нюансы:

угол наклона крыши – от 35 ^о до 45 ^о;
для защиты листа поликарбоната от повреждения обрешетка конструкции должна состоять из квадратов, размер которых колеблется от 40 до 50 сантиметров;
лучший материал для обрешетки – металл. Возможно применение дерева;
оптимальный цвет поликарбоната – синий, бронзовый или зеленый.

Обратите внимание! В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Двухскатная

Схема возведения двухскатного навеса из поликарбоната сложнее в реализации, чем у односкатной модели. Однако, за счет сложности конструкции, арочный двухскатный навес имеет большую прочность. Плюсы данного варианта:

за счет большей крепости конструкции риск поломки из-за сильного ветра сведен к минимуму;
снег, скапливающийся на крыше, быстрее и легче удаляется;
защищает автомобиль от плохой погоды и солнечных лучей с большей эффективностью.

Двухскатная конструкция хороша не только в качестве защиты транспортного средства от непогоды. Такие навесы хорошо подходят для:

защиты места для отдыха;
установки над крыльцом частного дома или дачи;
укрытия участка между двумя зданиями.

Мобильный вариант

Благодаря своей легкости и гибкости, а также податливости во время обработки, поликарбонат отлично подходит для использования в сборных укрытиях и тентах. Он обеспечивает не только надежную защиту, но и хорошую транспортабельность укрытия.

Посудите сами, лист поликарбоната в 8-10 раз легче стеклянного листа аналогичного размера. Про дерево и металл вообще не стоит упоминать. В интернете размещено большое количество чертежей, позволяющих собрать мобильные навесы разной сложности и конфигурации. Все, что от вас требуется, – ввести запрос в поисковую строку.

На одну машину

Возведение навеса на одно авто не вызывает никаких проблем, и для его постройки достаточно площади покрытия, равной 3 метрам в ширину и 4 метрам в длину. По типу конструкции особых требований нет. Она может быть как односкатной, так и двухскатной.

Для экономии материалов строители советуют возводить парковочное место рядом со стеной здания. Это поможет защитить его от дождя и ветра с одной стороны и позволит сэкономить деньги на возведении дополнительных опорных стоек.

На две машины

Размер укрытия из поликарбоната на два автомобиля и его конфигурация рассчитываются из следующих соображений:

Укрытие из поликарбоната шириной в 5 метров и длинной в 6 метров подойдет для семьи, у которой есть два небольших транспортных средства.
Если автомобили больших габаритов, например, внедорожники, желательно расширить площадь укрытия и сделать его 6 на 6 метров.
Для гостевых навесов отводится площадь размерами 7 на 11 метров.

Обратите внимание! При оборудовании укрытия для авто, примыкающего к стене здания, угол наклона крыши должен быть от 12 до 14 ^о. Это позволит сохранить целостность постройки зимой, когда снег с крыши здания будет падать на крышу навеса из поликарбоната.

Пошаговое руководство построения конструкции

Возведение любого строения своими руками требует тщательной подготовки и соблюдения базовых этапов построения. Конструкции разных типов имеют расхождения в алгоритме возведения, но есть общие принципы, характерные для всех построек. Так, при возведении, обязательными этапами станут:

закупка строительных материалов в нужном количестве;
возведение опорных столбов, которые служат для поддержания крыши и обеспечивают устойчивость укрытия;
монтаж листов из поликарбоната.

Подготовка материалов

Перед строительством любого сооружения следует озаботиться подготовкой материалов, чтобы монтажные работы проходили быстро, без ненужных задержек. Из материалов потребуется:

лист поликарбоната толщиной от 6 до 8 миллиметров;
металлические уголки, для сооружения каркаса крыши и опорных столбов укрытия;
крепежи, для фиксации поликарбоната к готовой металлической конструкции.

Из инструментов сложнее всего достать сварочный аппарат, который понадобится в тех случаях, если столбы и каркас крыши делаются собственноручно.

Возведение столбов

Для того чтобы сделать навес прочным и устойчивым, нужно установить правильное количество опорных столбов. В качестве примера возьмем навес, размеры которого составляют 3 метра в ширину и 6 в длину:

для его возведения потребуется 8 металлических столбов;
с каждой стороны устанавливается по 4 штуки;
диаметр одного стола равен 90 миллиметрам;
высота навеса должна составлять 3 метра, соответственно, длина труб – 3,5 метра.

Столбы устанавливаются в ямы глубиной 0,5 метра и заливаются бетоном. Два столба, установленные подобным образом, способны справляться с нагрузками до 250 килограмм.

Монтаж листов поликарбоната

Финальным этапом обустройства навеса считается монтаж поликарбоната. Осуществляется данный процесс следующим образом:

листы подгоняются под нужные размеры на земле, после чего ими накрывается каркас постройки;
крепление осуществляется при помощи саморезов и болтов из нержавейки;
стыки двух листов фиксируются при помощи специального профиля из алюминия;
торцы листа закрываются герметиком, для предотвращения попадания влаги внутрь поликарбоната.

Обратите внимание! Сотовый поликарбонат крепится при помощи специальных шайб.

Чем выложить площадку под навесом

В качестве материала для покрытия используют такие варианты:

укладка тротуарной плитки;
заливка бетонного основания;
щебень;
газонная решетка.

Советы по уходу за навесом под машиной

Поликарбонат не требует особого ухода, но при соблюдении некоторых правил, срок его службы заметно увеличится:

Протирайте автонавесы мягкой губкой, на которую нанесено небольшое количество моющего средства.
При появлении трещин на крыше автомобильного укрытия замажьте их герметиком.
Не забывайте тщательно смывать моющее средство обильным количеством воды.
Поверхность поликарбоната, покрытую защитной пленкой, запрещается обрабатывать такими средствами, как растворители.

Если станете соблюдать эти правила, ваш навес прослужит долго и основательно.

garazhyk.ru

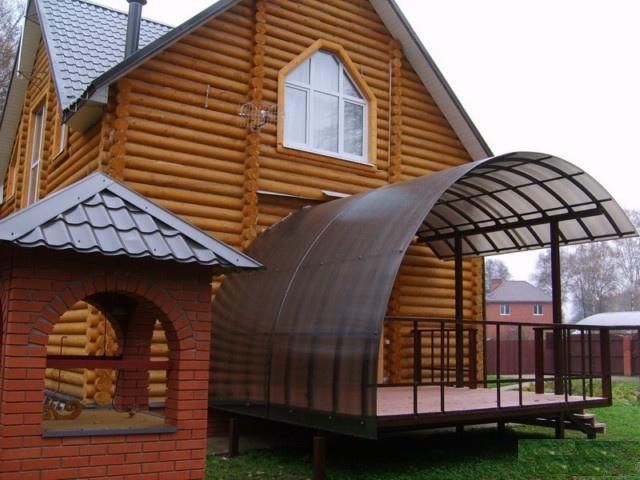

Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

Полукруглая форма свода не дает снегу скапливаться на крыше.
В дождь вода сливается только на две стороны.
Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

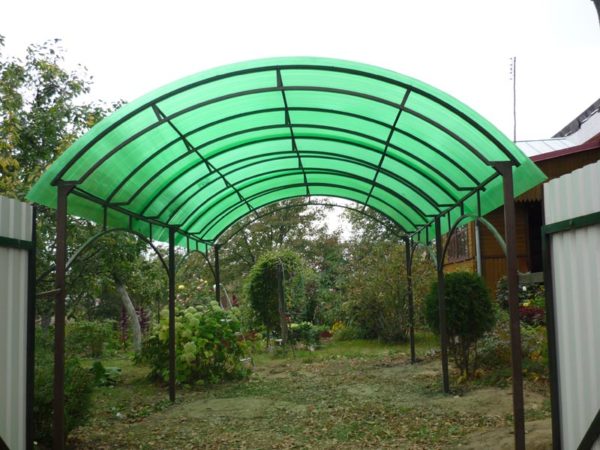

Навес арочного типа с крышей из цветного поликарбоната

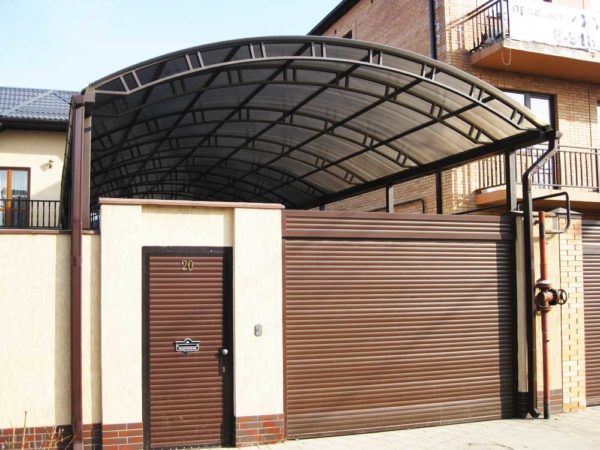

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Трехступенчатый каскадный навес из металла и поликарбоната

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

Не требуется сгибания профилей, как в случае с арочными кровлями.
Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Односкатный навес из дерева с кровлей из поликарбоната

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатный поликарбонатный навес на металлокаркасе для печи

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

Размер и местоположение будущей постройки.
Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

Чертеж арочного навеса с крышей из поликарбоната

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

Минимальное сечение – 40х40 мм.
Толщина металла – от 1 мм.
Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
Рекомендуемая глубина фундаментных ям – от 50 см.
Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

Чертеж двускатного навеса из металла и поликарбоната

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м² лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

Небольшой деревянный навес с поликарбонатной крышей

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
Внутрь устанавливаем арматурный каркас.
Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Установка опор передней части навеса из поликарбоната

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

Монтаж привязки поликарбонатного навеса на стену дома

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Специальный трубогибочный станок для изготовления каркаса арочного поликарбонатного навеса

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Приваренные к стене фермы для навеса из поликарбоната

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Установка прогонов для поликарбонатного навеса

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Монтаж боковин на каркас поликарбонатного навеса

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

Строгая вертикальность вкручивания саморезов.
Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

Монтаж термошайбы для крепления листа поликарбоната к навесу

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

Монтаж поликарбоната на навес при помощи разъемного профиля

Дополнительная фурнитура

roomgood.ru

Навес из поликарбоната своими руками

Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
он негорючий, что исключает опасность пожара;
листы имеют различную раскраску, можно выбрать цвет по вкусу;
конструкции из данных заготовок выглядят эстетично;
поликарбонат имеет малый вес;
он гибкий, но вместе с тем ударопрочный;
хорошо сохраняет тепло внутри общей конструкции;
с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
если нарушить правила монтажа, поликарбонат также разрушится;
тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

нож канцелярский;
шуруповёрт;
болгарка;
рулетка.

Пошаговая инструкция по устройству навеса из поликарбоната

Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

Как правильно пристроить навес к частному дому над крыльцом

Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м.
Резка металла болгаркой требует соблюдения строгих мер безопасности
В углы крыльца, то есть по краям ребра первой ступени, закапываются две трубы на 0,5 м в землю строго вертикально. Желательно забетонировать основания этих столбов. Для чего в равных частях соединить цемент, песок, щебень, смешать с водой и залить раствором ямы, в которые вставлены трубы.
Концы отрезков квадратного профиля длиной 3 м на равных расстояниях крепятся на стене дома выше входной двери на 20 см. Для крепления используются металлические уголки, крупные саморезы и шуруповёрт. Если дом кирпичный, придётся взять перфоратор, просверлить дырки для саморезов и предварительно вставить в отверстия пластиковые дюбели. Нужно постараться, чтобы два крайних отрезка передними концами оперлись на трубчатые столбы.
Укладывается поперечный профиль. Он должен концами также опереться на трубчатые столбы. Для его перпендикулярного соединения с отрезками длиной 1 м используются металлические уголки и саморезы. В результате у каркаса должен получиться небольшой уклон.
Вырезается лист сотового поликарбоната нужного размера из цельной заготовки. Для этой операции подойдёт канцелярский нож. Вдоль сот лист режется легко. В поперечном направлении придётся приложить немного усилий.
Поликарбонат можно резать и электролобзиком
Крепится поликарбонат саморезами на профилях с помощью шуруповёрта. При этом линии сот необходимо класть параллельно стене дома, иначе лист будет прогибаться от снега и ломаться.

Монтаж арочного навеса вокруг бассейна на даче

Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

Арочный навес из поликарбоната над бассейном

Навес над бассейном убережет воду от засорения

Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

Видео: навес из поликарбоната для машины своими руками

Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

legkovmeste.ru

чертежи, расчет, монтаж своими руками, фото

Если требуется построить защиту от солнца, то лучше всего выбрать арочный навес из поликарбоната. Небольшая масса и умеренные затраты на его обустройство делают арочную схему наиболее популярной из всех возможных. Арочная система справедливо причисляется к классическим способам компоновки, подтвердившим свою надежность и долговечность.

Арочные навесы из поликарбоната своими руками

Особенности арочных конструкций из поликарбоната

Данный тип навеса нельзя строить и ставить произвольным образом, потребуется как минимум предварительный расчет и испытание на прочность. Это усложняет работу с листовым поликарбонатом и несущей рамой, но в целом строительство арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

Секрет популярности подобных навесов кроется в использовании двух основных элементов:

Несущая балка арочного типа. Благодаря сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
Кровельного покрытия из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы выдержать порывы ветра и давление снежного покрова.

Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечных лучей, под арочным навесом можно без особых проблем работать даже в сумраке вечера или при плохой погоде, не прибегая к электрическому освещению.

К сведению! Навес из поликарбоната отлично фильтрует практически весь ультрафиолет солнечных лучей, поэтому можно находиться под арочной кровлей без ущерба для здоровья неограниченное время.

Кроме того, арочные навесы из поликарбоната, фото, получаются значительно более симпатичными и даже эффектными, чем конструкции с кровлей из металла, например, профнастила, тем более, шифера.

Помимо эстетики и дизайна, навес, крытый поликарбонатным листом, считается намного безопаснее. Даже если ветром и оторвет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для находящихся под арочной крышей людей нет и быть не может. Шифер и металлический лист в подобной ситуации представляет определенную угрозу.

У поликарбоната есть два врожденных недостатка. Во-первых, швы на линии стыковки листов нужно обязательно закрывать арочными накладками из алюминия, а во-вторых, пластик существенно теряет во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

Области применения арочных навесов из поликарбоната

Существует огромное количество вариантов возможного использования арочных конструкций. Ранее для домашнего навеса использовались арки и дуги, куски и запчасти от ферм и перекрытий промышленного назначения, либо изготавливались вручную с помощью наковальни, пары металлических шаблонов и тяжелой кувалды.

С появлением трубогибочных станков, как электрических, так и ручных, изготовление деталей арочного навеса вообще перестало быть проблемой. Ферму для навеса из поликарбоната можно сделать любого размера, формы и конфигурации.

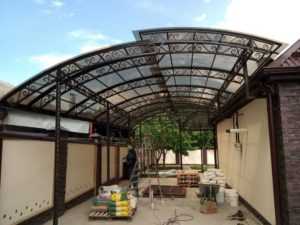

Навес арочного типа во дворе

Обустройство навеса идеально подходит в качестве места хранения на открытой площадке авто и мототехники, материальных ценностей, которым противопоказана влага и требуется постоянное проветривание. Арочный навес из поликарбоната для автомобиля обеспечивает качество хранения техники, на уровне отапливаемого и вентилируемого гаража, и в первую очередь благодаря прозрачной кровле и сквозняку.

Навес арочного типа можно рекомендовать для защиты входных дверей, особенно для зданий, у которых вход в дом расположен не в центре фасада, а смещен к углу. Обычно в такой ситуации крышу над крыльцом изрядно треплет порывами ветра, поэтому использование прочной и жесткой арочной конструкции козырька обеспечит необходимую долговечность и надежность.

Кроме того, арочная конструкция ферм выдерживает любую толщину снега, а прозрачный поликарбонат хорошо прогревается на солнце и быстро освобождается от ледово-снеговой шапки. В солнечную погоду любая влага и вода, попавшая под козырек, высыхает так же быстро, как и на открытом пространстве.

Крыши и навесы из поликарбоната в садово-огородничьем хозяйстве

Арки из поликарбоната считаются наиболее удачной формой крыши для возведения парничка под рассаду или теплицы на приусадебном участке. Причины те же — высокая устойчивость арочной конструкции к порывам ветра и хорошая теплоизоляция поликарбоната.

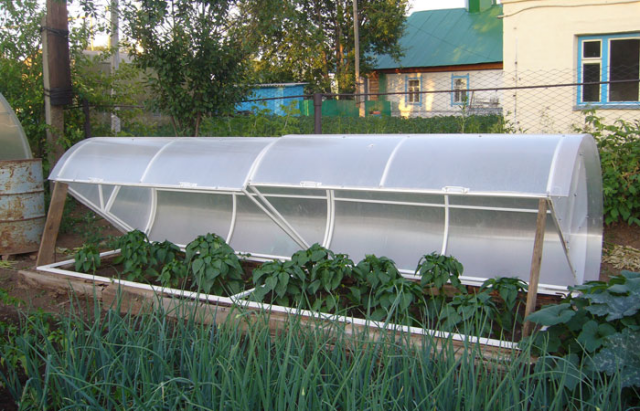

Самый простой парник может быть построен из алюминиевых гимнастических колец, используемых в качестве спортивного снаряда. Трубчатое алюминиевое кольцо разрезается и выгибается в форме дуги. Каркас или основу для теплицы спаивают из полипропиленовых водопроводных труб, готовые дуги просто вставляют в припаянные муфты или просверленные отверстия. Кровельное покрытие из сотового поликарбоната чаще всего делают съемными. Это удобно в случае использования конструкции в качестве парника. Вырезанный по размеру лист поликарбоната просто укладывается поверх алюминиевых дуг и крепится накладками.

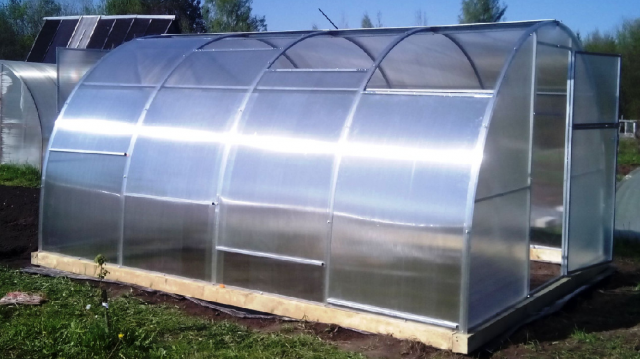

Монтаж арочной теплицы из поликарбоната можно выполнить на выложенные на поверхности грунта кирпичи или цементно-песчаную плитку. С повышением температуры и наступлением теплых деньков нижнюю кромку поликарбоната ослабляют и приподнимают, обеспечивая вентиляцию и нормальный приток воздуха в помещение теплицы.

На основе арочного навеса можно построить полноценную зимнюю теплицу в полный рост. Использование поликарбоната позволит снизить расходы на обогрев помещения примерно на 40% в сравнении со стеклянными и пленочными конструкциями.

Чертежи арочных навесов из поликарбоната

Прежде чем искать материалы и готовить фундамент для опор, необходимо определиться с формой и общей компоновкой арки. Только потом можно будет спланировать эскизы и, возможно, даже сделать своими руками чертежи арочного навеса из поликарбоната.

Оформить на бумаге устройство балок и ферм нужно по двум причинам:

Упрощается составление сметы по количеству требуемых материалов. Большую часть геометрических и линейных расчетов арочного навеса просто невозможно выполнить без чертежа или хотя бы эскиза;
Перед сборкой всегда выполняется проверочный расчет на устойчивость и жесткость, а иногда приходится уточнять способ соединения или размеры шага обрешетки.

Совет! Все главные сведения о деталях и способе сборки конструкции, особенно нюансы крепления поликарбоната к несущей обрешетке навеса, должны быть указаны прямо на чертеже арочного навеса.

Данный подход является общепринятым и сильно упростит работу или общение, особенно, если строить арочный навес придется в компании с друзьями, помощниками или бригадой наемных работников.

Вариант арочного навеса для теплицы

Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

Совет! Обычно несущие элементы арочного навеса – дуги и контрдуги изготавливают из квадратной трубы сечением 20х20 мм и более, но для небольшой теплицы 2,5х5 м использование квадрата является избыточным, как по прочности, так и по цене.

Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

Навесы с арочной крышей для двора

Более сложный вариант навеса с кровлей из поликарбоната 6х3 м показан на схеме — чертеже ниже. В отличие от тепличной крыши, в предыдущем случае арочные дуги выполняются не в виде полуокружностей, а в форме двойных ферм небольшой кривизны. В результате крыша получается более простой и технологичной в изготовлении.

Арочный навес устанавливается на восьми вертикальных стойках из квадратной трубы 60х60 мм. Общий вес крыши с учетом обрешетки под поликарбонат составляет около 300 кг, поэтому для удержания навеса стойки стягивают бетонной плитой и заглубляют в грунт на глубину до 1 м. Площадь поверхности, закрываемой арочной кровлей от дождя и снега, составляет 15 м².

Преимуществом данной схемы является использование в арочной крыше несущих ферм с равной кривизной дуги. Такое решение позволяет устанавливать навесы с поликарбонатной кровлей практически на открытом пространстве, жесткости пролетов в поперечном горизонтальном направлении будет достаточно, для того чтобы выдержать порывы ветра до 30м/с.

В том случае, если арочный навес строится во дворе, например, на площадке между стеной дома и бетонным забором, то каркас крыши с обрешеткой под поликарбонат можно упростить, как на схеме-чертеже ниже.

В данном случае вместо ферм использованы арочные элементы из профилированной стальной трубы 70х30 мм, а вместо традиционного сотового поликарбоната уложен монолитный материал. В итоге при условии защищенности от ветра арочная конструкция крыши получается более легкой, но не менее прочной и жесткой, чем в случае укладки поликарбоната на фермы.

Расчет арочного навеса из поликарбоната

Одним из наиболее проблемных вопросов, связанных со строительством козырьков и крыш, является расчет прочности и жесткости арок или несущих ферм конструкции. Для бытовых построек, размеры которых не превышают приведенных на чертежах и схемах, нет особой потребности в расчете ферм арочных навесов из поликарбоната. Запас прочности при любом направлении нагрузки более чем достаточен, чтобы конструкция не обрушилась и не деформировалась даже при двойной максимальной норме выпавшего снега.

Геометрия расчета

Как правило, для любительских конструкций арочных навесов используются балки и металлопрокат с сечением профиля заведомо большим, чем это требуется из расчета оптимизации несущей способности.

Для примера можно использовать параметры фермы длиной 3 м из профиля 30х30 мм, используемой в арочном навесе 6х3 м, приведенном выше. Одна трехметровая нитка выдерживает 50 кг распределенной нагрузки. Ферма из двух ниток с диагональными распорками выдерживает более 450 кг распределенной нагрузки.

Если посмотреть на диаграмму распределения нагрузки на арочной конструкции, то становится понятно, что на ферму будут давить 50 % снегового покрова, находящегося в центральной части кровли. Поэтому в реальности арка способна без проблем удержать до 600 кг нагрузки или 2400 кг на всей площади, крытой поликарбонатом.

Чем больше кривизна дуги, тем больше запас прочности. Поэтому расчет арочного навеса обычно выполняют по линейным размерам с помощью геометрического построения на схеме или используют специализированные программы.

На что нужно обратить внимание

В первую очередь нужно помнить, что нельзя просто заменить фермовую конструкцию обычной дугой, согнутой из металлопрофиля квадратного сечения.

Под нагрузкой дуга оказывает давление на опоры не только в вертикальном, но и в горизонтальном направлении. В результате вертикальные стойки, удерживающие арочную крышу, могут быть выдавлены в стороны. Чтобы избежать подобной ситуации, опоры необходимо связать горизонтальной поперечиной.

У арочных навесов имеется существенный недостаток, из-за того, что крыша устанавливается на относительно высоких и тонких опорах. Чтобы избежать раскачивания или крена, оголовки стоек перевязывают распорками или дополнительными раскосами. Это особенно важно при использовании в качестве покрытия листового поликарбоната.

Если металлическая кровля при небольших деформациях арки практически никогда не отслаивается, то при деформации каркаса под поликарбонатом покрытие из пластика может быть оборвано с креплений.

Выбор материалов и подготовительные работы

Для изготовления навеса, прежде всего, потребуется приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм сложнее согнуть по обрешетке, полотно тоньше 8 мм оказывается недостаточно прочным, чтобы выдержать нагрузку от снежного покрова.

Для постройки ферм используют квадрат 30х30х2 мм без защитного покрытия. На боковые сборки покупают квадратную трубу 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойки арочного навеса можно использовать квадрат 60 мм или двухдюймовую трубу.

Перед началом работ необходимо спланировать площадку, снять дерн на глубину 20 см, засыпать слой мелкого отсева с песком. По разметке опор арочного навеса буром в грунте сверлят отверстия диаметром 30 см и глубиной 100 см. Для опор вырезают заготовки стоек по 2,45 м, обрабатывают антикором и сушат.

Как сделать арочный навес из поликарбоната своими руками

После того как была завершена подготовка, необходимо выполнить бетонирование опор и всей площадки под будущим навесом. Первым делом в ямы устанавливают четыре угловые стойки, обычно заготовку отрезают с запасом в 50 мм, чтобы иметь возможность выровнять оголовки опор в одной горизонтальной плоскости.

Первоначально опоры под крышу из поликарбоната выравнивают и фиксируют кусками битого кирпича, заливают бетоном. Далее натягивают шнуры и по ним выставляют оставшиеся четыре стойки. Если размеры арочной кровли из поликарбоната больше, чем 3х6 м, то опоры лучше всего перевязать по уровню цоколя обычным уголком.

Изготовление ферм под крышу лучше всего поручить опытному сварщику, здесь нужна точность, любое отклонение от плоскости приведет к смятию поликарбоната. Вес каждой фермы составляет больше 20 кг, поэтому устанавливать их на опоры придется бригадой из трех человек. Прогоны обрешетки можно установить своими силами.

Наиболее простой считается укладка поликарбоната. Листы крепят на термокомпенсирующих шайбах с зазором на стыках не менее 3 мм, линию шва обязательно закрывают алюминиевой накладкой с силиконовым уплотнителем.

Советы и рекомендации

Чтобы арочный навес получился максимально прочным, без скрипов и просадок кровли, отрыва и деформации листов поликарбоната, необходимо уделить особое внимание способу соединения деталей. Все элементы крыши, стоек, поперечин, дуг и распорок в процессе сборки должны соединяться между собой в два прохода.

Первоначально собираем каркас на метизах, болтах, гайках и заклепках. После укладки поликарбоната конструкция должна выстояться несколько дней, в течение этого периода арочный навес как бы осаживается, все элементы под нагрузкой принимают оптимальное положение. Кроме того, остается возможность исправить брак, если таковой был допущен.

Через два-три дня электросваркой проваривают все стыки и соединения. Метизы можно снять, но чаще всего их оставляют, что позволяет сделать арочный навес из поликарбоната более надежным, жестким и гибким одновременно.

Заключение

Арочный навес из поликарбоната обладает симпатичным дизайном и собственным стилем. Его можно легко перестроить или дополнить, сделать вставки из прозрачного монолитного поликарбоната или оборудовать ламелями. Несколько оконных жалюзи, уложенных под кровлю из поликарбоната, позволяют плавно регулировать световой поток и тем самым создавать зону повышенного комфорта.

bouw.ru

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

Измерение площадки и расчет каркаса.
Определение вида материала для каркаса. Это может быть металл или дерево.
Определение с типом поликарбоната – монолитный или сотовый.
Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

материал для каркаса – дерево или металл;
оцинкованные саморезы;
поликарбонат;
стыковочный торцевой профиль;
пресс-шайбы;
необходимые крепежные элементы;
песок и цемент для монтажа опор каркаса;
щебень;
краска, соответственно по дереву или металлу;
ножовка;
шуруповерт;
дрель;
уровень;
рулетка;
сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

Сначала бетонируются опоры в землю.
Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
Дальше необходимо соорудить обрешетку.
Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.
