Обзор материалов / Аудиомания corporate blog / Habr

Профессиональная активная акустика Denon DN-304S

Раньше колонки представляли собой обыкновенные рупорные громкоговорители и не имели корпуса как такового. Все изменилось, когда в 20-х годах XX века появились динамики с бумажными диффузорами.

Производители начали изготавливать крупные корпуса, которые вмещали в себя всю электронику. Однако вплоть до 50-х годов многие производители аудиоаппаратуры не закрывали корпуса колонок полностью – задняя часть оставалось открытой. Это было связано с необходимостью охлаждения электронных компонентов того времени (ламповое оборудование).

Задача корпуса колонок – контроль акустической среды и удержание динамиков и других компонентов системы. Уже тогда было замечено, что корпус способен оказывать серьезное влияние на звучание громкоговорителя. Поскольку передняя и задняя части динамика излучают звук с разными фазами, то возникала усиливающая или ослабляющая интерференция, что приводило к ухудшению звука и появлению эффекта гребенчатой фильтрации.

В связи с этим начались поиски способов улучшения качества звучания. Для этого многие стали исследовать естественные акустические свойства различных материалов, пригодных для изготовления корпусов.

Волны, отраженные от внутренней поверхности стенок корпуса колонок, накладываются на основной сигнал и создают искажения, интенсивность которых зависит от плотности используемых материалов. В связи с этим часто оказывается, что корпус стоит гораздо дороже компонентов, заключенных в нем.

При производстве корпусов на крупных фабриках, все решения касательно выбора формы и толщины материалов принимаются на основании расчетов и тестов, однако Юрий Фомин, звукоинженер и инженер-конструктор акустических систем, чьи разработки лежат в основе мультимедийных систем под брендами Defender, Jetbalance и Arslab, не исключает, что даже в отсутствие специальных музыкальных знаний и большого опыта работы в аудиоиндустрии можно сделать что-то, близкое по характеристикам к «серьезному» Hi-Fi.

«Надо брать готовые разработки, которыми инженеры делятся в сети, и повторять их. Это 90% успеха», – отмечает Юрий Фомин.

При создании корпуса акустической системы следует помнить, что, в идеале, звук должен поступать только из динамиков и специальных технологических отверстий в корпусе (фазоинвертор, трансмиссионная линия) – нужно позаботиться, чтобы он не проникал через стенки колонок. Для этого рекомендуется выполнять их из плотных материалов с высоким уровнем внутреннего звукопоглощения. Вот несколько примеров того, из чего можно собрать корпус для динамиков.
Древесно-стружечная плита (ДСП)

Это доски, сделанные из спрессованной древесной стружки и клея. Материал обладает гладкой поверхностью и неплотной рыхлой сердцевиной. ДСП хорошо гасит вибрации, однако пропускает через себя звук. Плиты легко скрепляются клеем для дерева или монтажным клеем, однако их края имеют тенденцию крошиться, что немного усложняет работу с материалом. Также он боится влаги – при нарушении производственных процессов легко её впитывает и разбухает.

В магазинах продают доски разной толщины: 10, 12, 16, 19, 22 мм и так далее. Для небольших корпусов (объемом меньше 10 литров) подойдет ДСП толщиной 16 мм, а для корпусов большего размера следует выбрать доски толщиной 19 мм. ДСП можно облицовывать: обклеивать пленкой или тканью, шпаклевать и красить.

Древесно-стружечная плита используется при создании акустической системы Denon DN-304S (на фото выше). Производитель выбрал ДСП потому, что этот материал является акустически инертным: колонки не резонируют и не окрашивают звук даже при высокой громкости.

Облицованная ДСП

Это ДСП, облицованная декоративными пластиками или шпоном с одной или с двух сторон. Плиты с деревянной облицовкой скрепляются обычным клеем для дерева, однако для ДСП, облицованной пластиком, придется покупать специальный клей. Для обработки срезов доски можно воспользоваться кромочной лентой.
Столярная плита

Популярный строительный материал из реек, брусков или других наполнителей, которые оклеены с двух сторон шпоном или фанерой. Плюсы столярной плиты: относительно малый вес и простота обработки краев.
Ориентированно-стружечная плита (ОСП)

ОСП – это доски, спрессованные из нескольких слоев тонкой фанеры и клея, узор на поверхности которых напоминает мозаику желтого и коричневого цветов. Сама поверхность материала неровная, но ее можно отшлифовать и покрыть лаком, поскольку текстура дерева придает этому материалу необычный вид. Такая плита обладает высоким коэффициентом звукопоглощения и устойчива к вибрациям.

Также стоит отметить, что благодаря своим свойствам ОСП используется для формирования акустических экранов. Экраны необходимы для создания комнат прослушивания, где пользователи могут оценить звучание акустических систем в практически идеальных условиях. Полосы из ОСП крепятся на определенном расстоянии друг от друга, образуя тем самым панель Шредера. Суть решения заключается в том, что закрепленная в определенных точках полоса под воздействием акустической волны расчетной длины начинает излучать в противофазе и гасит ее.

Древесноволокнистая плита средней плотности (МДФ)

Сделанный из древесной стружки и клея, этот материал более гладкий, чем ОСП. Благодаря своей структуре МДФ хорошо подходит для изготовления дизайнерских корпусов, поскольку легко поддается распилу, – это упрощает стыковку деталей, скрепляемых между собой при помощи монтажного клея.

МДФ можно облицовывать, шпаклевать и красить. Толщина плит варьируется от 10 до 22 мм: для корпусов колонок объемом до 3 литров будет достаточно доски толщиной 10 мм, до 10 литров – 16 мм. Для больших корпусов лучше выбрать 19 мм.

Если при выборе материала для изготовления корпусов акустических систем отбросить в сторону звуковые аспекты, то останутся три определяющих параметра: низкая стоимость, простота обработки, простота склеивания. МДФ как раз обладает всеми тремя. Именно невысокая стоимость и «податливость» МДФ делают его одним из самых популярных материалов для изготовления колонок.

Пример использования МДФ – полочная акустика Arslab Classic 1 SE, стенки корпуса которой изготовлены из толстых древесноволокнистых плит, препятствующих возникновению вибраций и окрашиванию звука.

Фанера

Этот материал сделан из спрессованного и склеенного тонкого шпона (около 1 мм). Для повышения прочности фанеры слои шпона накладываются так, чтобы волокна древесины были направлены перпендикулярно волокнам предыдущего листа. Фанера – лучший материал для подавления вибраций и удержания звука внутри корпуса. Склеить фанерные доски между собой можно обычным клеем по дереву.

Шлифовать фанеру сложнее, чем МДФ, поэтому выпиливать детали нужно как можно точнее. Среди достоинств фанеры стоит выделить её легкость. По этой причине из неё часто делают кейсы для музыкальных инструментов, ведь достаточно обидно отменять концерт из-за того, что музыкант надорвал спину.

Именно этот материал применяется компанией Penaudio для производства напольной акустики – она использует латвийскую фанеру, которая изготавливается из березы. Многим нравится то, как выглядит обработанная березовая фанера, особенно после покрытия лаком, – это придает корпусу уникальности. Этим и пользуется компания: поперечные слои фанеры стали своеобразной «визитной карточкой» Penaudio.

Напольная акустика Penaudio Rebel Three

Камень

Чаще всего используются мрамор, гранит и сланец. Сланец – самый подходящий материал для изготовления корпусов: с ним достаточно просто работать из-за его структуры, и он эффективно поглощает вибрации. Главный недостаток – необходимы специальные инструменты и навыки обработки камня. Чтобы как-то упростить работу, возможно, имеет смысл изготовить из камня только переднюю панель.

Стоит отметить, что для установки колонок из камня на полку, вам может понадобиться мини-кран, да и сами полки должны быть достаточно прочными: вес каменной аудиоколонки достигает 54 кг (для сравнения, колонка из ОСП весит около 6 килограмм). Такие корпусы серьезно улучшают качество звука, но их стоимость может оказаться «неподъемной».

Колонки из цельного куска камня делают ребята из компании Audiomasons. Корпусы вырезаются из известняка и весят порядка 18 килограмм. По заявлениям разработчиков, звучание их продукта придется по вкусу даже самым искушенным меломанам.

Оргстекло/стекло

Можно сделать корпус для динамиков из прозрачного материала – это действительно круто, когда видно «внутренности» колонки. Только здесь важно помнить, что без должной изоляции звук будет ужасным. С другой стороны, если вы добавите слой звукопоглощающего материала, прозрачный корпус перестанет быть прозрачным.

Неплохим примером акустической hi-end-аппаратуры из стекла может служить Crystal Cable Arabesque. Корпуса техники Crystal Cable изготавливаются в Германии из полос стекла толщиной 19 мм со шлифованными гранями. Детали скрепляются между собой невидимым клеем в вакуумной установке, дабы избежать появления пузырьков воздуха.

На выставке CES-2010, проходившей в Лас-Вегасе, обновлённые Arabesque завоевали все три награды в области Инноваций. «До сих пор ни одному производителю техники не удавалось добиться настоящего hi-end-звучания от акустики, изготовленной из такого сложного материала. – писали критики. – Компания Crystal Cable доказала, что это возможно».

Клееная древесина/дерево

Из дерева получаются хорошие корпуса, однако здесь нужно учитывать важный момент: дерево имеет свойство «дышать», то есть оно расширяется, если воздух влажный, и сжимается, если воздух сухой.

Так как деревянный брусок проклеивается со всех сторон, в нем создается напряжение, что может привести к растрескиванию древесины. В этом случае корпус потеряет свои акустические свойства.

Металл

Чаще всего для этих целей используется алюминий, точнее – его сплавы. Они легкие и жесткие. По мнению ряда специалистов, алюминий позволяет уменьшить резонанс и улучшить передачу высоких частот звукового спектра. Все эти качества способствуют росту интереса к алюминию со стороны фирм-производителей аудиоаппаратуры, и его используют для изготовления всепогодных акустических систем.

Существует мнение, что изготовление цельнометаллического корпуса – не самая хорошая идея. Однако стоит попробовать сделать из алюминия верхние и нижние панели, а также перегородки жесткости.

Наши материалы по теме:

Колонки самодельные: схема, чертежи

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

переносные колонки

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

чертежи колонок

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

провода для колонок

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят для акустической системы многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, что есть модели с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы акустической системы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

колонки самодельные

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

как включить колонки

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

питание колонок

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

схема колонки

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных акустических систем. В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

Как самому сделать акустические колонки: инструкция

Акустические колонкиАкустические колонки

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

Как сделать самому акустические колонкиКак сделать самому акустические колонки

Как сделать самому акустические колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.
Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Как устроена акустическая колонкаКак устроена акустическая колонка

Как устроена акустическая колонка

Чтобы узнать размер ящика для колонки следует:

  • Определиться с местом ее размещения.
  • Определить, сколько пространства можно отвести для установления акустической колонки.
  • Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Акустические колонки самодельныеАкустические колонки самодельные

Акустические колонки самодельные


Для создания колонки вполне подойдут такие материалы:
  • ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.
    Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
  • Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
    Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.
Колонки акустические самодельныеКолонки акустические самодельные

Колонки акустические самодельные

  • Древесина. Подойдет древесина любого дерева.
    При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Самодельные акустические колонкиСамодельные акустические колонки

Самодельные акустические колонки

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

  • При помощи ножовки вырезать детали из материала.
  • Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

  • Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
  • Приклеить кольца к деталям.
  • Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

  • Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
  • Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

  • Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
  • Внутри заполнить колонку синтетическим пухом.
  • Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

  • Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая системаАкустическая система

Акустическая система

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

  • Изготовить подиумы из пены. Для этого:
  • Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.
  • Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
  • Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
  • Кольца необходимо соединить между собой при помощи саморезов.
  • Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
  • В каркас залить монтажную пену и оставить так, пока она не высохнет.
  • Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
  • Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.Ремонт акустических колонок: подробный обзор) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Григорий РоманчукГригорий РоманчукГригорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

Акустические концертные колонки своими руками

Самодельные мощные колонки основаны на динамиках STX, а именно GDN-32-400-8-SE. Корпус изготовлен из 18-миллиметрового ДСП, скрученного с помощью винтов. АС по причинам частого использования на сценах были обиты специальным материалом и оснащены ручками, гнездом для кабеля.

Размеры акустики

Внешние размеры самодельных колонок 65 x 42 x 30 см из доски 18 мм, а объем получился около 55 литров. Внутренние размеры: 61.4 x 38.4 x 26.4 см.

Доски, на которые нужно разрезать на один столбец:

  • 2x 65 x 30 см
  • 2x 61.4 x 38.4 см
  • 2x 38,4 x 30 см

Усилитель для АС

Качает колонки усилитель мощности на МОП-транзисторах, а именно Холтон 200, которого схему можете глянуть в этой статье.

Тороидальный трансформатор внутри — 2х 40 В, 500 Вт. Фильтрация напряжения УМЗЧ составляет 13000 мкФ / 63 В на плечо.

Кроссовер колонки

Фильтр на динамики сделан тоже самостоятельно по приведенной схеме.

Толщина провода вполне достаточна, потому что это для высокочастотного динамика.

Схема показывает наличие лампочки накаливания 24 В 21 Вт, она заменена для надёжности на 12 В 50 Вт.

Что касается громкоговорителей STX, то выбраны они потому что довольно дешевы и достаточно хороши для начинающего уровня. По деньгам выходит в несколько раз дешевле чем купить готовые, заодно навык столярного ремесла прокачиваем, да и вообще сделать что-то своими руками одно удовольствие (для тех кто это понимает)!

Как сделать колонку для телефона?

Колонку для телефона можно легко купить в любом магазине с гаджетами. Но вот намного интереснее изготовить устройство самостоятельно. Можно сделать простые колонки, на которые вовсе не придется тратить финансы. Более сложный вариант проводной колонки из абонентского громкоговорителя потребует некоторых навыков.

Инструменты и материалы

Для изготовления простой колонки для телефона понадобятся вещи, которые часто бывают под рукой. Следует припасти пластиковую бутылку, лучше маленькую на 250 мл. Дополнительно нужно взять 2 пластиковых стакана по 0,5 литра, скотч и картон. Из инструментов пригодятся лишь ножницы и канцелярский нож.

Более сложная колонка требует не только особых материалов, но и навыков. Понадобится абонентский громкоговоритель, усилитель, провод с подходящим для телефона разъемом. Дополнительно нужен паяльник для того, чтобы полностью переделать внутреннюю составляющую прибора.

Приступать к изготовлению такой колонки без соответствующих умений не стоит.

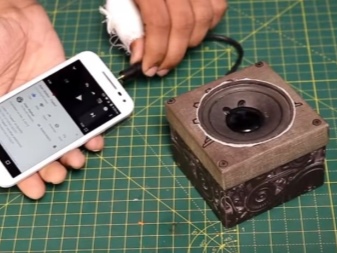

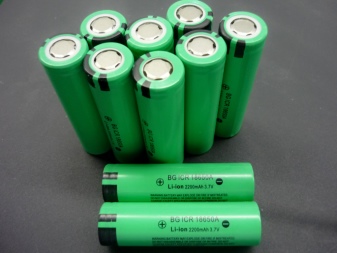

Можно сделать портативную колонку для смартфона. В качестве рабочего материала подойдут усилители звука для ПК. Малогабаритные колонки могут быть любого качества, однако, это напрямую влияет на звучание музыки из смартфона. Дополнительно нужно припасти литий-ионный (li-ion) аккумулятор, контроллер заряда на TP4056 с защитой, провода. Из инструментов нужны лишь дрель и паяльник.

Способы изготовления

Самая простая колонка для телефона не требует проводов, источника питания и прочего. Ее вид сильно отличается от привычных, однако, звучание действительно становится более громким, а это главное. Сделать колонку для телефона своими руками можно так.

  1. С пластиковой бутылки срезать верхнюю и нижнюю части так, чтобы получилась трубка.
  2. Обрезать дно на каждом из стаканов.
  3. Надеть стаканы на бутылку, закрепить с помощью тонкого скотча.
  4. Вырезать отверстие прямоугольной формы. Туда будет вставляться смартфон.
  5. Сделать подставку для гаджета из картона.
  6. Включить музыку на телефоне, установить его на подставку. Сверху на динамик надеть конструкцию из бутылки и стаканов.

Проводная колонка из абонентского громкоговорителя является полноценным устройством, которому нужно питание от электросети. Порядок действий довольно сложный, важно действовать по инструкции.

Стоит отметить, что перед началом работы необходимо удостовериться в работоспособности динамика громкоговорителя.

Способ изготовления такой.

  1. Вытащить из корпуса громкоговорителя все элементы. Оставить только колонку.
  2. Взять подходящий усилитель. Его можно извлечь из ненужного устройства.
  3. Подготовить подходящий шнур для подключения к телефону. Можно взять из старых наушников или сделать самим. На обычный кабель припаять мини-джек.
  4. Вставить колонку обратно в корпус громкоговорителя.
  5. Припаять все необходимые провода для соединения деталей.
  6. Выключатель необходимо припаять перед трансформатором. Так, при повороте ручки будет сначала включаться усилитель, а потом производится регулировка громкости.
  7. Плату и вход для питания можно закрепить внутри корпуса с помощью силиконового клея.
  8. После объединения всех элементов нужно собрать корпус громкоговорителя.
  9. Достаточно подключить динамик к электропитанию и гаджету.

Не менее интересно переделывать обычные колонки небольшого размера под портативные для смартфона. Для разборки подойдут самые дешевые и низкокачественные устройства. Порядок действий такой.

  1. Разобрать колонки. Обычно внутри можно увидеть трансформатор, плату усилителя звука с регулятором громкости звучания, кнопку отключения. И, конечно, динамики.
  2. Отпаять трансформатор и шнур питания. Они больше не нужны.
  3. К контроллеру питания с защитой от глубокого разряда подсоединить аккумуляторы и нагрузку.
  4. В подошву корпуса вмонтировать контроллер заряда.
  5. Вырезать место для разъема и подпилить плату.
  6. Приклеить деталь можно двухсторонним скотчем или силиконовым клеем.
  7. Выпаять все диоды.
  8. Припаять питание с платы контроллера заряда к плюсу и минусу на диодном мосту. Действовать нужно максимально аккуратно.
  9. В подошве колонки сделать небольшое отверстие возле светодиода контроллера заряда. Залить термоклеем, излишки снять канцелярским ножом.
  10. Собрать корпус и зарядить колонку.
  11. Подключить смартфон и наслаждаться результатом.

Рекомендации

Самодельная колонка для смартфона может быть предельно простой, без электроники. В таком случае волны из динамика телефона просто усиливаются, создается дополнительная акустика. Такая колонка подойдет для домашнего использования, сделать ее можно даже с ребенком. Электронное устройство смастерить намного сложнее. Понадобятся различные детали и навыки сборки. При работе с электронными устройствами пригодятся довольно серьезные инструменты, с которыми следует обращаться осторожно. Дадим несколько советов по изготовлению.

  1. Все необходимые детали можно купить в магазине радиотоваров. Усилитель также можно приобрести либо сделать самостоятельно.
  2. Для насыщенности низких частот можно вложить вату под динамик. Важно распределить ее равномерно.
  3. При желании можно припаять несколько проводов и использовать динамик не только со смартфоном, но и с любым источником звука.
  4. Если установить кнопку включения после трансформатора, то устройство будет потреблять электроэнергию даже в том случае, если музыка играть не будет. Стоит внимательно отнестись к этому моменту.
  5. Усилитель для смартфона из громкоговорителя можно взять из старых ненужных колонок.
  6. Во время работы важно не повредить дорожки на платах. В противном случае готовая колонка не будет функционировать.

О том, как сделать колонку для телефона, смотрите в следующем видео.

Отправить ответ

avatar
  Подписаться
Уведомление о
