как создать функциональную конструкцию – Советы по ремонту

Неизбежным спутником садового участка является растительный мусор в виде травы и веток. Выбрасывать или сжигать такие отходы нецелесообразно, ведь из него можно получить натуральное удобрение. Достаточно измельчить его до состояния щепы. С этой задачей с легкостью справится садовый шредер. Однако если на его приобретение нет финансовой возможности, то можно изготовить садовый измельчитель своими руками. Как это сделать – подробно расскажет данная статья.

Измельчитель позволяет перемалывать ветки и траву на дачном участке

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

• бункера;
• привода;
• измельчительного механизма;
• металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

• бункером для измельченного органического мусора;
• проталкивателем;
• ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Полезный совет! При проведении работ, связанных с переработкой садовых отходов, следует использовать средства индивидуальной защиты – очки, перчатки и пр.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

• фрезерный, для переработки твердой древесины;
• ножевой универсальный;
• валковый, для перемалывания тонких веток деревьев и кустарников;
• с вращающимися турбинами для измельчения толстых веток;
• молотковый, для утилизации тонких веток;
• триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Этапы создания садового измельчителя веток своими руками

Создание шредера своими руками весьма трудоемкий процесс, который требует от мастера технических знаний и высокого уровня практических навыков. Вся работа состоит из двух этапов. Первый, подготовительный, заключается в создании чертежа садового измельчителя своими руками и приобретении необходимых материалов. Вторым этапом является непосредственно сборка шредера.

Создание чертежа измельчителя

Чертеж можно выполнить от руки или воспользоваться специальной конструкторской программой на компьютере. Основная конструкция измельчителя состоит из бункера, рамы, двигателя, вала с ножевым механизмом и защитного кожуха.

Чертеж садового измельчителя для травы и веток

Примеры чертежей измельчителей веток своими руками наглядно показывают, что для режущей системы могут применяться различные дробильные механизмы.

В случае использования наборного пакета дисковых пил, чертеж измельчителя будет довольно простым. На металлической раме устанавливается вал с закрепленными дисковыми пилами в количестве 15-30 шт., который приводится в движение двигателем с помощью ременной передачи. Для этого на концах вала и двигателя расположены шкивы. Как показывают чертежи измельчителя своими руками, ветки для отопления дома измельчаются именно благодаря такой режущей системе.

Полезный совет! Для более эффективной работы измельчителя между дисковыми пилами следует установить тонкие разделители из пластика или металла.

Чертеж рабочего вала измельчителя

Для создания шредера с ножевой дисковой системой измельчения на чертеже указывается диаметр режущего диска, количество ножей и место их расположения. Сам диск может размещаться вертикально или под некоторым углом. Количество ножей влияет на степень измельчения. Их может быть от 1 до 3 штук.

Существует вариант создания чиппера с двумя валами. Ознакомиться с такой системой измельчения можно на видео. Чертежи измельчителя веток своими руками с двухвалковой режущей системой отличаются наличием сразу двух валов с ножами, которые располагаются между металлическими пластинами. Каждый вал оснащен 3-4 ножами. Сами ножи закрепляются при помощи болтов и смещены в сторону относительно центра вала.

В отверстиях металлических пластин закреплены четыре подшипника, которые отвечают за свободное вращение валов. А две шестеренки, приводимые в движение двигателем, обеспечивают их синхронное вращение. Крутящий момент от двигателя к приводу передается с помощью цепи или ременной передачи. Расстояние между валами подбирается исходя из ширины ножей и толщины веток.

Устройство шредера: 1 — обшивка каркаса, 2 — каркас, 3 — корпус редуктора, 4 — рабочий вал, 5 — ведущий вал, 6 — клиновидный ремень, 7 — электродвигатель, 8 — поворотная площадка

Полезный совет! Для измельчения мелких веток и травы требуются электродвигатели с большим количеством оборотов. А для измельчения более крупных веток важна сила. Здесь необходимо снизить количество оборотов для мощных двигателей.

Необходимые материалы для изготовления измельчителя

Чтобы сделать садовый чиппер, где системой измельчения выступает набор из дисковых пил, необходимо приобрести такие составляющие:

• дисковые пилы в количестве 15-20 шт. диаметром 18 см;
• двигатель;
• 2 шкива;
• 2 подшипника с креплением;
• металлические шайбы в количестве 17-22 штук толщиной до 5 мм для разделения дисковых пил;

Устройство рабочего (ведомого) вала: 1 — втулка, 2 — вал, 3 — режущий элемент, 4 — винт М12 х 35 мм с внутренним шестигранником, 5 — пружинная шайба А12, 6 — стопорное кольцо 40 х 2,5 мм, 7 — шестерня MSGA4-50, 8 — подшипник №6210

• трубы профильные для создания каркаса;
• металл листовой толщиной около 2 мм для бункера и кожуха.

Для шредера с ножевым диском понадобится:

• двигатель;
• металл листовой 2 мм толщиной;
• лист металла и ножи для диска.

Для создания измельчителя с двумя валами необходимо приобрести следующие материалы:

• бензиновый или электрический двигатель;
• две пластины из металла толщиной 10 мм:
• пару шестерней для обеспечения синхронного движения валов;
• шестерню или шкив для передачи крутящего момента от двигателя к валам;
• шкив для вала двигателя;

Устройство ведущего вала: 1 — стопорное кольцо 30 х 2 мм, 2 — шестерня MSGВ4-15, 3 — втулка, 4 — вал, 5 — подшипник №6207, 6 — шкив ведомый

• 5 подшипников с креплениями;
• измельчительные ножи;
• трубы профильные для создания рамы;
• листовой металл толщиной не менее 2 мм для создания приемного бункера и защитного кожуха.

Как видно из представленного перечня, конструкция измельчителя с дисковым механизмом является наиболее простой и доступной. Однако такой шредер может измельчать ветки диаметром всего до 20 мм. А вот чиппер с двумя валами легко справится с крупной древесиной диаметром до 80 мм.

Имея все необходимые элементы, можно смело приступать к созданию конструкции садового измельчителя веток своими руками на основании выполненного чертежа. Сборка садового шредера независимо от типа конструкции механизма состоит из нескольких последовательных этапов:

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший за

psk-remont.ru

Как сделать измельчитель древесины своими руками

Экология потребления.Усадьба:После обпилки фруктовых деревьев или строительства остается очень много ненужных веток, досок и пиломатериалов. Специально для таких случаев был придуман измельчитель древесины. Новый прибор стоит довольно дорого, но, к счастью, сделать измельчитель древесины своими руками нет так сложно, как может показаться на первый взгляд.

Каждому владельцу собственного участка, будь то загородный дом или небольшая дача с огородом, известно, что поддерживать на нем порядок порой очень сложно. Проблема утилизации мусора на частном секторе стоит особенно остро, и если органику можно складировать в компостную яму, а пластик и бутылки вывозить на свалку, то как быть с обилием древесного сора? После обпилки фруктовых деревьев или строительства остается очень много ненужных веток, досок и пиломатериалов. Оставлять их на дрова смысла нет, а сжигать очень долго и хлопотно. Специально для таких случаев был придуман измельчитель древесины. Новый прибор стоит довольно дорого, но, к счастью, сделать измельчитель древесины своими руками нет так сложно, как может показаться на первый взгляд.

Назначение и принцип работы

Измельчитель древесины станет незаменимым помощником для любого дачника. С ним больше не нужно разводить костры, чтобы сжечь отпиленные ветки деревьев или думать, куда деть отходы после сборки урожая – стебли, ботву, корни и т.д. Любой органический твердый мусор машина переработает в щепки и стружки, которые впоследствии послужат отличным материалом для качественного компоста или топливом для твердотопливных котлов. Так, одним махом вы решите несколько проблем: утилизация мусора, экономия места и времени, получите бесконечный источник материала для удобрений и запас топлива на зиму.



Как ни крути, измельчитель древесины очень полезен в хозяйстве, но заводские механизмы стоят непомерно дорого, поэтому мы предлагаем сэкономить и сделать его самостоятельно. Самое обнадеживающее, что нет необходимости «изобретать велосипед» — надо лишь правильно повторить конструкцию заводского прибора, используя доступные детали.

Но прежде чем начинать работу, необходимо досконально изучить и понять принцип работы машины. В противном случае у вас не получится сделать правильный чертеж и воплотить его в реальность. Устройство измельчителя до безобразия просто – это двигатель, вал с режущими элементами, рама, защитный панцирь и приемный отсек, через который материал попадает внутрь. Поскольку такой агрегат получится довольно тяжелым, его лучше установить на двухколесную базу, чтобы легко перемещать по участку.

Принцип работы аппарата заключается в следующем: мотор вращается и двигает вал посредством цепи или ремня. Когда вы просовываете ветви или стебли растений в приемный короб, режущие элементы перерубают их на мелкие кусочки, которые выходят с другой стороны прибора. Очень похоже на обычную кухонную мясорубку.

Устройство измельчителя

Перед тем как выбирать схему и закупать составляющие будущего измельчителя, необходимо определиться с его назначением, то есть что конкретно (или чаще всего) он будет измельчать – толстые ветки фруктовых деревьев, мелкие доски или остатки растений после сбора урожая. От этого зависит мощность устройства, тип его работы и, соответственно, стоимость необходимых деталей.

Двигатель измельчителя

Для садовых измельчителей можно использовать бензиновые или электрические двигатели. У каждого из них есть свои особенности использования. Например, с бензиновым двигателем можно перерабатывать крупные толстые ветки, также он ценится за свою мобильность. Аппарат с электродвигателем, напротив, должен постоянно находиться поблизости от источника питания, зато он занимает гораздо меньше места, чем бензиновый. Он легкий и удобный в использовании, но не справится с чересчур большими объектами из-за невысокой мощности.

На что следует обратить внимание при выборе двигателя для садового измельчителя:

• мощности до 1,5 кВт хватит, чтобы перемолоть ветки толщиной до 2 см;
• более мощные двигатели в 3-4 кВт способны переработать ветки диаметром около 4 см и подойдут для садоводов;
• двигатель от 6 кВт и больше справится с толстыми ветками в 10-15 см, и их рекомендуется выбирать владельцам крупных хозяйств и ферм.

Поскольку самодельный измельчитель в большинстве случаев рассчитан на различные работы, для него лучше выбрать «золотую середину» — электродвигатель в 4 кВт или бензиновый аналог мощностью в 5-6 лошадиных сил.

Ножи для измельчителя

Вторая важная деталь измельчителя – режущие элементы или ножи. От их конструкции зависит тип и принцип работы механизма, а также размеры переработанного материала. Так, простой диск с ножами будет измельчать в труху лишь хрупкие ветки, комбинированные конструкции могут перерабатывать толстые ветки и выдавать такую же мелкую стружку, есть и такие, что измельчают древесину в щепку длиной 2-10 см. Если вы планируете использовать переработанный материал для твердотопливных котлов, лучше выбрать последний вариант.

Поскольку нашей целью является копирование одной из заводских моделей измельчителя, рассмотрим ножи, используемые для их производства:

1. Дисковый нож – предназначен для переработки мелких веток толщиной до 2 см, стеблей растений и травы.
2. Фрезерная система – ножи, устроенные подобным образом, смогут измельчить ветку толщиной около 8 см. Единственное обязательное условие – пиломатериал должен быть сухой. В противном случае ошметки коры и мокрых щепок забьют фрезу, и механизм перестанет работать.

3. Фрезерно-турбинный нож – один из наиболее распространенных и удобных вариантов. Такая конструкция может измельчать любые ветки вне зависимости от толщины и степени влажности.


К сожалению, описанные модели ножей сделать своими силами практически невозможно, поэтому для самодельных устройств были придуманы свои режущие элементы: ножево-дисковая конструкция, набор из дисковых пил и двухваловая система с 8 ножами.

Чертеж измельчителя

Чтобы сделать измельчитель для древесины, мало лишь купить необходимые запчасти, надо обладать профессиональными слесарными навыками. Весь процесс проходит в три этапа – создание чертежа, подготовка материалов и сборка аппарата.

Поскольку мы не собираемся придумывать ничего нового, за основу чертежа можно взять любую подходящую модель измельчителя, а остальное добавить на свое усмотрение. Для создания чертежа можно воспользоваться специальной компьютерной программой AutoCAD.

Главные составляющие механизма мы описали выше, но это только общий вид. Самое главное, на что стоит обратить внимание при создании чертежа – расположение ножей и угол их среза. Рассмотрим разработку конструкции измельчителя с двухвальным режущим элементом.

Так, валы будут находиться между пластинами, а каждый вал будет содержать по 3-4 ножа. Для крепления режущих элементов лучше использовать болты, сместив их относительно центральной части вала. Вал свободно вращается благодаря 4 подшипникам, которые закреплены на пластинах. Синхронность движения валов обеспечивают 2 шестеренки, которые приводит в движение мотор. Чтобы передать крутящий момент, используйте ремень или цепь на выбор. В зависимости от размеров ножей и диаметра сырья, которое вы собираетесь измельчать, варьируйте промежуток между валами.

Если вы используете электродвигатель на 4 кВт, его количество оборотов составляет 2500-2800 об/мин. Такой показатель хорош для дискового механизма, предназначенного для тонких веток и стеблей растений. Двухвальный механизм должен быть мощным, поэтому число оборотов надо уменьшить.

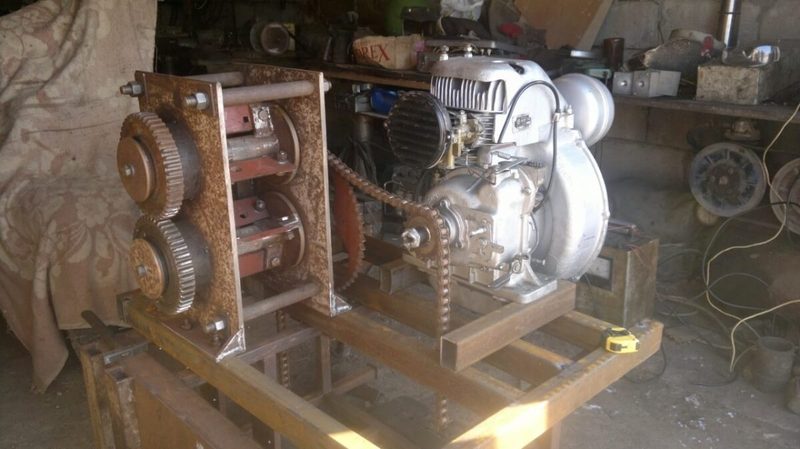

На изображениях ниже представлены чертежи измельчителя древесины с 2 валами, на каждом из которых по 3 ножа:

Дисковая модель выглядит намного проще в основном благодаря нехитрой конструкции ножей.



Чертеж может отображать диаметр диска, количество ножей и их расположение. Чем больше ножей, тем мельче будет сырье на выходе. Диск может быть расположен вертикально или под углом.

На раму прикреплена шпилька с дисковыми пилами. Зачастую в подобных аппаратах используют ремень для привода, поэтому на валу и шпильке следует сделать два шкива.

Большинство материалов, нужных для сборки измельчителя, можно приобрести на авторынке, магазине сельскохозяйственной техники или в строительном магазине, но некоторые детали придется заказывать или делать самостоятельно. Для этого нужно уметь работать болгаркой и сварочным аппаратом.

Двухвальный измельчитель

Работа по созданию двухвального измельчителя состоит из следующих фаз – сборки каркаса и приемного отсека, создания измельчительного барабана с ножами, монтаж барабана и двигателя.

Необходимые материалы:

• двигатель;
• пластина 10 мм – 2 шт;
• шестерня – 2 шт;
• шкив — 1 шт;
• вал для ножей – 2 шт;
• подшипники с крепежами– 5 шт;
• ножи;
• профильная труба;
• листовой металл (толщина 2 мм).

Первым делом следует сделать раму. Для этого отрежьте от профильной трубы 4 детали: 2 – по 40 см, 2 – по 80 см. Сварочным аппаратом зафиксируйте короткие детали между длинными под прямым углом, чтобы получилась рама. Расстояние между двумя внутренними поперечинами должно быть таким, чтобы между ними смог встать измельчительный барабан.

Чтобы впоследствии измельчитель можно было передвигать, к нему надо приладить колеса. Для этого на раме зафиксируйте 2 стойки, на которых потом будет держаться ось и колеса.

Сборка механизма:

1. Когда рама готова, можно собирать измельчительный барабан. Чтобы сделать вал, возьмите квадратную заготовку для 4-х ножей или круглую – для 3-х.
2. У квадратной заготовки обточите концы, сделав их круглыми, чтобы они вошли в подшипники. Если вы используете круглую заготовку, отточите ее центральную часть, сделав 3 плоских среза для установки ножей.

3. Сами ножи можно запросто изготовить из рессоры Камаза. Отрежьте нужный кусок рессоры, выровняйте ее при необходимости, нагрев в горне и несколько раз ударив молотом. Дозакалите деталь и дайте остыть.
4. В ножах сделайте отверстия под болты.
5. Заточите ножи на станке, выбрав угол режущей кромки в 35-45°.

6. Приложите ножи к валу и отметьте точки крепления. Засверлите отверстия в намеченных точках и сделайте в них резьбу.
7. Чтобы сделать измельчительный барабан, возьмите две пластины – это будут стенки. Сварочным аппаратом вырежьте в них отверстия для подшипников и зашлифуйте края. Если нет возможности сделать этот этап самостоятельно, можно обратиться в слесарную мастерскую или на предприятие.
8. Установите внутрь подшипники.

9. Болтами прикрепите накладки на металлические стенки.
10. Вставьте валы в подшипники и закрепите их.
11. Соедините стенки нарезными металлическими шпильками и зафиксируйте их при помощи гаек.
12. Осталось лишь сделать приемный отсек, через который древесина будет попадать внутрь. Для этого возьмите листовой металл и сделайте 4 одинаковых заготовки в виде параллелепипеда.
13. Найдите самую узкую сторону каждой заготовки, отступите от нее на 5 см и загните край.
14. Загиб оставшихся трех заготовок делайте в противоположную сторону.
15. Соберите короб и убедитесь, что заготовки плотно прилегают друг к другу.
16. Соедините края сваркой или самозатягивающимися заклепками.
17. У основания на отогнутых сторонах просверлите места для креплений.

18. Установите всю собранную конструкцию на раму и закрепите ее болтами.
19. Поставьте двигатель и натяните приводный элемент (цепь или ремень).
20. В последнюю очередь установите и зафиксируйте приемный отсек.
21. Закройте все внутренние детали защитным кожухом, чтобы во вращающиеся механизмы не попали щепки и сор.

Сборка измельчителя древесины в видео ниже поможет вам более полноценно представить, как проходит весь процесс:

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

• мотор;
• ножи;
• профильная труба;
• металлический лист для создания диска;
• листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

1. Из профильной трубы сделайте каркас.
2. Поместите двигатель внутрь каркаса.
3. Поверх двигателя установите отражающий щит из листового металла.
4. В отражающем щите прорежьте отверстие для вала.

5. В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей.

6. Соберите диск с ножами и установите его внутрь.
7. Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.


Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал. опубликовано econet.ru



econet.ru

Садовый измельчитель своими руками: как создать функциональную конструкцию

Неизбежным спутником садового участка является растительный мусор в виде травы и веток. Выбрасывать или сжигать такие отходы нецелесообразно, ведь из него можно получить натуральное удобрение. Достаточно измельчить его до состояния щепы. С этой задачей с легкостью справится садовый шредер. Однако если на его приобретение нет финансовой возможности, то можно изготовить садовый измельчитель своими руками. Как это сделать – подробно расскажет данная статья.

Измельчитель позволяет перемалывать ветки и траву на дачном участке

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

• бункера;
• привода;
• измельчительного механизма;
• металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

• бункером для измельченного органического мусора;
• проталкивателем;
• ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

• фрезерный, для переработки твердой древесины;
• ножевой универсальный;
• валковый, для перемалывания тонких веток деревьев и кустарников;
• с вращающимися турбинами для измельчения толстых веток;
• молотковый, для утилизации тонких веток;
• триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Этапы создания садового измельчителя веток своими руками

Создание шредера своими руками весьма трудоемкий процесс, который требует от мастера технических знаний и высокого уровня практических навыков. Вся работа состоит из двух этапов. Первый, подготовительный, заключается в создании чертежа садового измельчителя своими руками и приобретении необходимых материалов. Вторым этапом является непосредственно сборка шредера.

Создание чертежа измельчителя

Чертеж можно выполнить от руки или воспользоваться специальной конструкторской программой на компьютере. Основная конструкция измельчителя состоит из бункера, рамы, двигателя, вала с ножевым механизмом и защитного кожуха.

Чертеж садового измельчителя для травы и веток

Примеры чертежей измельчителей веток своими руками наглядно показывают, что для режущей системы могут применяться различные дробильные механизмы.

В случае использования наборного пакета дисковых пил, чертеж измельчителя будет довольно простым. На металлической раме устанавливается вал с закрепленными дисковыми пилами в количестве 15-30 шт., который приводится в движение двигателем с помощью ременной передачи. Для этого на концах вала и двигателя расположены шкивы. Как показывают чертежи измельчителя своими руками, ветки для отопления дома измельчаются именно благодаря такой режущей системе.

Чертеж рабочего вала измельчителя

Для создания шредера с ножевой дисковой системой измельчения на чертеже указывается диаметр режущего диска, количество ножей и место их расположения. Сам диск может размещаться вертикально или под некоторым углом. Количество ножей влияет на степень измельчения. Их может быть от 1 до 3 штук.

Существует вариант создания чиппера с двумя валами. Ознакомиться с такой системой измельчения можно на видео. Чертежи измельчителя веток своими руками с двухвалковой режущей системой отличаются наличием сразу двух валов с ножами, которые располагаются между металлическими пластинами. Каждый вал оснащен 3-4 ножами. Сами ножи закрепляются при помощи болтов и смещены в сторону относительно центра вала.

В отверстиях металлических пластин закреплены четыре подшипника, которые отвечают за свободное вращение валов. А две шестеренки, приводимые в движение двигателем, обеспечивают их синхронное вращение. Крутящий момент от двигателя к приводу передается с помощью цепи или ременной передачи. Расстояние между валами подбирается исходя из ширины ножей и толщины веток.

Устройство шредера: 1 — обшивка каркаса, 2 — каркас, 3 — корпус редуктора, 4 — рабочий вал, 5 — ведущий вал, 6 — клиновидный ремень, 7 — электродвигатель, 8 — поворотная площадка

Необходимые материалы для изготовления измельчителя

Чтобы сделать садовый чиппер, где системой измельчения выступает набор из дисковых пил, необходимо приобрести такие составляющие:

• дисковые пилы в количестве 15-20 шт. диаметром 18 см;
• двигатель;
• 2 шкива;
• 2 подшипника с креплением;
• металлические шайбы в количестве 17-22 штук толщиной до 5 мм для разделения дисковых пил;

Устройство рабочего (ведомого) вала: 1 — втулка, 2 — вал, 3 — режущий элемент, 4 — винт М12 х 35 мм с внутренним шестигранником, 5 — пружинная шайба А12, 6 — стопорное кольцо 40 х 2,5 мм, 7 — шестерня MSGA4-50, 8 — подшипник №6210

• трубы профильные для создания каркаса;
• металл листовой толщиной около 2 мм для бункера и кожуха.

Для шредера с ножевым диском понадобится:

• двигатель;
• металл листовой 2 мм толщиной;
• лист металла и ножи для диска.

Для создания измельчителя с двумя валами необходимо приобрести следующие материалы:

• бензиновый или электрический двигатель;
• две пластины из металла толщиной 10 мм:
• пару шестерней для обеспечения синхронного движения валов;
• шестерню или шкив для передачи крутящего момента от двигателя к валам;
• шкив для вала двигателя;

Устройство ведущего вала: 1 — стопорное кольцо 30 х 2 мм, 2 — шестерня MSGВ4-15, 3 — втулка, 4 — вал, 5 — подшипник №6207, 6 — шкив ведомый

• 5 подшипников с креплениями;
• измельчительные ножи;
• трубы профильные для создания рамы;
• листовой металл толщиной не менее 2 мм для создания приемного бункера и защитного кожуха.

Как видно из представленного перечня, конструкция измельчителя с дисковым механизмом является наиболее простой и доступной. Однако такой шредер может измельчать ветки диаметром всего до 20 мм. А вот чиппер с двумя валами легко справится с крупной древесиной диаметром до 80 мм.

Каркас и составные элементы конструкции шредера

Сборка шредера

Имея все необходимые элементы, можно смело приступать к созданию конструкции садового измельчителя веток своими руками на основании выполненного чертежа. Сборка садового шредера независимо от типа конструкции механизма состоит из нескольких последовательных этапов:

Монтаж рамы.

Создание бункера.

Сборка измельчительного механизма.

Установка двигателя и измельчительного устройства на раму.

Создание измельчителя с наборным пакетом дисковых пил

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Чертеж измельчителя с наборным пакетом дисковых пил

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении. При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях.

Пакет из 15 наборных пил на шпильке М20

Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла. Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

Создание шредера с ножевым диском

Создать такой измельчитель травы своими руками можно из подручных материалов. Поскольку он предназначен для измельчения мягкого мусора, его конструкция будет весьма простой, однако и не будет обладать высоким показателем прочности. Можно сварить бункер из листового металла, а можно взять обыкновенное металлическое ведро. Также подойдет корпус от старого вентилятора.

Чертеж сборки шредера с ножевым диском: 1 — ножи 4 шт, 2 — дисковая фреза, 3 — подшипники №307

Для создания режущей системы на металлическом диске в специальные прорези вставляются ножи, которые можно предварительно изготовить из листа рессоры от автомобиля. Диск устанавливается на вал. Далее размещается приемный короб. Для такого шредера подойдет маломощный двигатель в 1 кВт. Все подробности создания садового электрического измельчителя травы своими руками можно посмотреть в видеоматериалах, предложенных в интернете.

Инструкция по сборке двухвалкового шредера

Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.

Чертеж для сборки валов двухвалкового измельчителя

Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.

Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.

Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.

Чертеж расположения валов на раме двухвалкового шредера

Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.

Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.

Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

Двухвалковый измельчитель, сделанный своими руками

Как сделать измельчитель из подручных материалов

Многие бережливые и запасливые хозяева не спешат выбрасывать старые инструменты и бытовые приборы. Они находят им новое применение. Стоит проявить немного фантазии, включить логику и смекалку, и из подручных инструментов и старых деталей можно создать настоящего помощника в хозяйстве. Рассмотрим некоторые простые варианты изготовления самодельного измельчителя веток и травы из простых и доступных материалов.

Шредер из болгарки и пылесоса

Одной из таких самодельных конструкций является выполненный своими руками садовый измельчитель из болгарки, старого пылесоса и ножей от газонокосилки. Один известный изобретатель Владимир Беляев предложил свой измельчитель веток своими руками, видео создания которого вдохновило многих модернизировать данную идею и предложить свое видение при создании дачного помощника. Далее рассмотрим один из интересных и популярных вариантов.

Для создания несложной, но продуктивной конструкции потребуется старый работающий пылесос, болгарка Макита мощностью 3,2 кВт, ножи от газонокосилки, устойчивая деревянная основа, приемная воронка и металлический столик с вертикально приваренным листом металла.

Чертеж шредера для изготовления своими руками: 1 — стойки, 2 — основание, 3 — опоры качения, 4 — фреза дисковая, 5 — лопасти вентилятора, 6 — биты молотковой дробилки, 7 — сетка калибрующая, 8 — приводной электродвигатель, 9 — подающий бункер, 10 — подпрессовщик, 11 — откидной кожух измельчителя, 12 — стационарный кожух измельчителя, 13 — ременная передача, 14 — шкив, 15 — механизм натяжения ремней

Приемная воронка горизонтально крепиться на вертикальном металлическом листе, приваренном к столику. Этот лист должен быть толстым, чтобы удержать на себе прикрепленную с помощью болтов болгарку и установленные на ней ножи. Если посадочное место трехлепестковых ножей от газонокосилки не совместимо с угловой шлифмашинкой, то тогда необходимо их подточить, чтобы ножи надежно сели. Для того чтобы измельченная масса не застревала между ножами, на металлический лист крепится труба от старого пылесоса, которая подает воздух. Желательно чтобы болгарка и пылесос включались одновременно.

Металлический столик располагается на деревянной стационарной основе. Также следует установить защитный кожух, который предотвратит обратное движение измельченных веток.

Такой простой вариант садового измельчителя своими руками, видео наглядное тому подтверждение, можно легко создать на своей даче, без сложных этапов работы и приобретения дополнительных материалов.

Для изготовления измельчителя можно использовать детали от старых электроинмтрументов и бытовой техники

Шредер из стиральной машины

Садовый измельчитель можно создать из старой стиральной машинки. Для этого понадобится корпус и двигатель от техники, старая пила, ведро и другие детали, и инструменты для крепления конструкции.

В корпусе старой стиральной машинки делается боковое отверстие для выхода переработанного сырья. На дно емкости с использованием специальной втулки крепятся ножи, которые можно изготовить из кусочков старой пилы. В качестве двигателя используется уже имеющийся, встроенный в старую стиральную машинку. Приемный контейнер для измельченного мусора устанавливается возле бокового отверстия.

Шредер из дрели

Еще одним элементарным изобретением является самодельный шредер с помощью электрической дрели. Принцип действия такого механизма напоминает овощерезку.

Чертеж молоткового шредера: 1 — загрузочный бункер (металл 1 мм), 2 — окантовка горловины загрузочного бункера (уголок 25х25 мм), 3 — заслонка/задвижка (металл 1 мм), 4 — болты М6 для стяжки (8 шт), 5 — обрамление загрузочного отверстия в корпусе (равнополочный уголок 25 мм), 6 — шпильки М8 (8 шт), 7 — наружный барабан корпуса (труба 270х6 мм), 8 — статор с бороздками (труба 258х6 мм), 9 — молоточки (металл 3 мм, закаленный до твердости HRC 45–47, 72 шт), 10 — шпингалет диаметром 3 мм (4 шт), 11 — гайка М20 с пружинной шайбой, 12 — ось молоточков (круг диаметром 22 мм, 4 шт), 13 и 14 — обвязка патрубков (равнополочный уголок 25 мм), 15 и 19 — резиновые прокладки толщиной 3 мм, 16 — гайки М8 крепления фланца (8 шт), 17 — молотковый ротор, 18 — фланец (металл 5 мм, 2 шт), 20 — дистанционные шайбы (металл 3 мм, закаленный до твердости HRC 45–47, 70 шт), 21 — фиксатор, 22 — приводной вал

Для создания конструкции необходимо взять старый табурет. Просверлить в нем отверстие диаметром 12 мм. С обратной стороны табурета прикрепляется корпус с подшипником. На табурет устанавливается и закрепляется саморезами ведро с отверстием такого же диаметра. В отверстие вставляется подшипник, на который устанавливается вал с закрепленными на нем ножами из быстрорежущей стали. К концу вала снизу табурета присоединяется двухрежимная дрель через быстрозажимной патрон.

В ведро забрасывается мягкое сырье и запускается электрическая дрель. После тщательного измельчения до нужного состояния мульча извлекается. Данная конструкция рассчитана на небольшой объем перерабатываемых отходов.

Особого внимания заслуживает процесс изготовления и затачивания ножа. Следует выполнить одностороннюю заточку. Заточенная плоскость располагается внизу. Для измельчения свежескошенной травы идеально подойдет ромбовидная форма ножа, в которой можно округлить лезвия. Это позволить траве свободно скользить по режущей кромке измельчительного ножа, не наматываясь при этом на него.

Чертеж ручного измельчителя, для которого можно использовать привод от электродрели: 1 — обечайка, 2 — подшипник, 3 — барабан, 4 — крестовина, 5 — рукоятка для вращения, 6 — торцевая стенка корпуса, 7 — щиток, 8 — скатная доска лотка, 9 — подставка, 10 — боковая стенка корпуса

Из предложенных вариантов можно сделать вывод, что создать садовый измельчитель своими руками можно из любого подручного материала. Достаточно иметь электродвигатель, адаптированный под сеть 220В, любую круглую емкость достаточного размера, стальной лист, ножовку по дереву или пилы от старой газонокосилки для создания режущего механизма.

Тонкости при выборе двигателя для шредера

Определенная мощность двигателя обеспечивает необходимую производительность измельчителя. Подбирая двигатель, следует руководствоваться некоторыми важными правилами:

Для мелких веток следует выбирать двигатель мощностью не менее 2 кВт. Чем выше показатель мощности, тем больше производительность и техническая возможность шредера.

Для измельчения мягких отходов в виде травы и листьев достаточно будет двигателя мощностью 1,5 кВт.

Мощность бензинового двигателя должна не быть меньше 6 л.с.

Не следует применять слишком мощные двигатели более 3,5 кВт. Они потребляют много электроэнергии, однако при этом не достигается максимальная производительность агрегата.

Число оборотов двигателя на производительность измельчителя большого влияния не оказывает. Здесь важной является частота оборота ножей, которая обеспечивается за счет клиноременной передачи.

Для надежного измельчения веток следует сообщить ножевому валу скорость не более 1500 об/мин. Это происходит за счет правильного подбора диаметров ведущего и ведомого шкивов.

При работе со шредером необходимо надевать индивидуальные средства защиты — очки и перчатки

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

ibuildrussia.ru

Садовый измельчитель своими руками

Растительные отходы в виде веток и травы неизбежные спутники садового участка. Сжигать или терпеливо ждать, когда из отходов получится компост, непрактично. Гораздо эффективней собрать садовый измельчитель своими руками. Полученное сырье пригодится в качестве топлива для котла или удобрения почвы. Ознакомившись с принципом работы и видами механизма для переработки отходов, подобрать подходящую конструкцию для самостоятельного изготовления будет легче.

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

• рабочий вал, оснащенный ножами;
• мотор;
• приемный короб;
• металлическая рама с защитным кожухом;
• в отдельных моделях предусмотрен бункер для измельченной органики;
• сито, регулирующее фракцию щепы;
• проталкиватель .

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

• Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
• В этот момент ветви или другие отходы подаются в приемный короб.
• Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Виды шредеров

Прежде чем создавать самодельный садовый измельчитель, необходимо определиться с видом загружаемых отходов. От этого зависит его конструкция и рабочие характеристики. Классификация садовых измельчителей проводится по трем параметрам: типу привода, его мощности, виду режущей конструкции.

Режущий механизм

Шредеры, изготовленные на производстве, обладают следующими режущими системами:

• Ножевыми (рис 4). Представляют универсальный вариант.
• Фрезерными (рис 2). Перерабатывают твердую растительную органику.
• Вращающимися турбинами для утилизации толстых ветвей (рис 3).
• Валковыми. Предназначаются для кустов и ветвей деревьев.
• Молотковыми (рис.1). Способны перемолоть тонкие ветки.
• Измельчитель травы вместо ножей оснащен леской.

На рынке представлены и другие конструкции измельчителей. При желании собрать шредер садовый электрический своими руками, останавливаются на моделях с ножевой режущей системой или состоящей из наборных дисковых пил.

Тип привода

Садовый измельчитель веток оснащается бензиновым или электрическим двигателем, каждый вариант обладает преимуществами и негативными моментами. Чиппер, работающий на бензине, легче справляется с переработкой крупных веток. Для него характерна мобильность и независимость от удаленности источника питания. Но некоторые конструкции нуждаются в подключении к сельхозтехнике в виде мотоблока или трактора.

Электрический измельчитель веток садовый обладает меньшим весом, менее громоздкий и легче в эксплуатации. Недочеты – привязка к энергоресурсу и меньшая мощность. В зависимости от планируемых размеров органики, предназначенной для переработки, подбирают следующие двигатели:

• При низкой интенсивности работ с ветками до 20 мм в диаметре достаточно мощности в 1,5 кВт.
• Небольшой участок, где потребуется перерабатывать ветки толщиной до 40 мм, лучше оснастить измельчителем мощностью 3-4 кВт.
• Для крупных хозяйств, где часто возникает необходимость утилизировать ветки до 100-150 мм толщины, лучше сделать шредер с двигателем в 6 кВт.

Совет! При разносторонних садовых работах предпочтительно сделать шредер с двигателем 4 кВт. Для бензиновых моделей подойдет ДВС, мощность которого составляет 5-6 л.с.

Очередная особенность конструкции садовых шредеров – тип привода. Это функцию выполняет ремень, цепь или фиксация ножей осуществляется непосредственно к валу мотора.

Материалы и чертежи для создания собственного чиппера

Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:

• Электромотор мощностью до 2 кВт.
• Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.
• Ось с подходящим для дисковых пил диаметром.
• Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
• Функцию привода выполняет ремень со шкивами.
• Для станины подготавливается уголок.
• Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
• Два колеса для мобильности садового измельчителя.
• Дрель, болгарка, сварочный аппарат и набор крепежных деталей.

Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:

Молотковый

Для дисковых пил



Для травы

Как смастерить измельчитель веток

Рассмотрим поэтапно, как сделать садовый измельчитель своими руками:

• Комплект из дисковых пил и шайб поочередно насаживается на вал. Его вытачивают на токарном станке или применяют деталь от коробки передач старого авто.
• Промежуток между дисками составляет порядка 10 мм. При меньшем зазоре ширина рабочей области сузится, больший промежуток спровоцирует заклинивание мелких веток.

  Внимание! Дисковые пилы фиксируются таким образом, чтобы зубья не располагались на одной черте. Их устанавливают со смещением или хаотично. При таком крепление нагрузка на вал и электродвигатель снижается, увеличивая ресурс садового измельчителя.

• Уголок или швеллер служит основой прочной рамы.
• Под местом монтажа электродвигателя оборудуется фундамент. Опора должна предусматривать перемещение двигателя с целью регулировки натяжения привода.
• Далее формируются постаменты для подшипников, здесь важно не допустить перекосов. Ось вала и электромотора должны находиться в параллельных плоскостях.
• Следующий этап создания садового измельчителя – формирование рабочего бункера. Емкость должна обладать достаточной прочностью, чтобы выдержать механическое воздействие разлетающихся частей веток. Пристального внимания заслуживает опорная пластина, в которую упирается при дроблении древесина.
• Если сделанный бункер обладает возможностью регулировки относительно режущих деталей, размер измельченной щепы может варьироваться. Например, в качестве топлива необходимы более крупные фрагменты, для компоста – мельче.

Для подачи веток требуется сделать раструб, глубина которого превышает длину рук. Он выполняет две функции:

• позволяет направлять древесину в садовый измельчитель под оптимально удобным углом в 90^о;
• эффективно защищает руки от повреждений.

Направлять древесные отходы к месту измельчения следует специальной доской, не стоит делать это своими руками.

Совет! Ветки фруктовых деревьев перерабатываются в садовом измельчителе отдельно от остального древесного мусора. Полученная щепа идеальное топливо для коптильни. Также не стоит смешивать древесину, предназначенную в качестве материала для копчения, с косточковых и семечковых сортов деревьев.

Измельчитель травы

Если работа на садовом участке не предполагает утилизацию толстых веток, а основные отходы составляет мягкая растительность, следует рассмотреть вариант как создать измельчитель травы. Вместо мощных зубьев пилы оборудуется режущая система по типу ножа для шинковки капусты. Принцип действия механизма изображен на чертеже далее:

Вращение дисковой фрезы на высоких оборотах позволяет отсекать от травы или тонких веток кусочки. Высокая производительность измельчителя обеспечивает быстрый процесс переработки ненужной растительности. Для работы потребуется:

• Круглая емкость в виде ведра или кастрюли справится с ролью рабочего бункера для садового измельчителя травы. Отсутствие толстых веток не требует особой прочности стенок садового измельчителя.
• Запчасти от старой вентиляционной системы, именуемой улиткой, отлично подойдут для сборки садового шредера. Электродвигатель, вал и корпус вентилятора – основные узлы, которые можно позаимствовать для собственной конструкции.
• В качестве режущей системы применяют металлический диск, в специальные прорези которого фиксируются ножи.

Опускаясь в прорези, мягкая растительность измельчается и выходит в боковое отверстие. Для этой конструкции важно обустроить подающий раструб так, чтобы конечности не могли соприкоснуться с фрезой.

Измельчитель травы садовый не нуждается в мощном электродвигателе, здесь достаточно мощности в 1 кВт, даже болгарка подойдет для этих целей. Подробности обустройства садового шредера для травы можно увидеть в следующем видеоматериале:

bouw.ru

чертежи и принцип работы, как сделать дробилку на дачу из стиральной машины, болгарки и дрели +видео

Специфика садово-огородной работы во многих случаях связана с утилизацией зелёной массы — веток, стеблей растений, травы и листьев. Простое уничтожение отходов нерационально, поскольку из них можно изготовить качественное удобрение или использовать для отопления печи. Для закладки подобных отходов в компостные ямы необходимо привести массу в максимально компактное состояние, чтобы процесс созревания перегноя происходил быстрее и качественнее. Измельчение веток плодовых деревьев, стеблей и листьев растений вручную — длительная и трудоёмкая процедура. Каждый садовод, хоть раз сталкивавшийся с этой проблемой, задумывался о возможностях механизации процесса.

Существуют устройства, специализирующиеся на выполнении этой задачи, которые называются измельчителями (шредерами, чипперами). Они вполне эффективны, позволяют быстро и без затруднений превратить гору веток или стеблей травы в измельчённую однородную массу, которая компактно складируется в компостных ямах. Единственная проблема — высокая стоимость таких устройств. Учитывая, что необходимость в них возникает пару раз за весь год, нести заметные расходы нецелесообразно. Выход из положения очевиден — необходимо изготовить измельчитель веток своими руками. Этот вариант решения вопроса потребует некоторых расходов денег и труда, но в результате шредер обойдётся намного дешевле и позволит выполнять именно те операции, которые больше всего нужны владельцу.

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

• Измельчительный механизм;
• Бункер;
• Привод;
• Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

• Механизм для продвижения материала;
• Сито для первичной сортировки измельчённой массы;
• Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна — он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

• Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

  Диско-ножевой блок способен измельчить траву и ветки толщиной до 2 см

• Фрезерная конструкция. Режущий орган представляет собой ножевой вал от электрорубанка, набор фрез или дисковых пил, установленных на общем валу и разделённых шайбами. Существует ещё одна разновидность конструкции подобного типа, состоящая из двух одинаковых ножевых валов, вращающихся синхронно. Валы настраиваются таким образом, чтобы ножи встречались в одной точке на фронтальной поверхности вращения, что способствует проталкиванию материала внутрь установки. Конструкция способна обрабатывать материал до 8 см в диаметре, но работать с сырыми ветками или стволами деревьев не рекомендуется, так как щепа от них эластична и быстро забивает проходы шредера.

  Фрезерная конструкция позволяет перерабатывать ветки толщиной до 8 см, однако используемый материал должен быть сухим

• Фрезерно-турбинная ножевая конструкция. Представляет собой некое подобие ножевого вала, но имеющее конусообразную форму. Ножи крепятся на двух обручах, расположенных по краям режущей поверхности, что облегчает изготовление рабочего органа и снижает расход металла. Установка способна работать с сухим или сырым материалом, разного размера или твёрдости — в зависимости от размера режущего органа.

  Фрезерно-турбинная конструкция позволяет справиться с ветками практически любого диаметра

Для самостоятельного изготовления наиболее удобны:

• Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
• Дисковая конструкция.
• Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом — на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей — они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

• Выбор типа рабочего органа, создание рабочего чертежа.
• Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
• Сбор необходимых материалов и инструментов.
• Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

• Листовой металл для изготовления кожуха, бункера, защитных экранов.
• Стальной уголок или швеллер для создания рамы шредера.
• Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
• Сварочный аппарат с электродами.
• Электродрель с набором свёрл.
• Болгарка, ножовка по металлу.
• Линейка, рулетка, чертилка для разметки.
• Кернер, молоток.
• Набор гаечных ключей, отвёртка, пассатижи.
• Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

1. Из уголка или швеллера собирается станина.
2. На станину устанавливается режущий орган.
3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
4. Устанавливаются шкивы, натягивается приводной ремень.
5. Собирается и фиксируется на раме защитный кожух.
6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Видео: как изготовить шредер

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Оцените статью: Поделитесь с друзьями!

kotel.guru

инструкция, фото и чертежи для удачной сборки

На сегодняшний день производителями выпущено огромное количество устройств, сильно облегчающих повседневную работу как по дому, так и в огороде, и в саду. Что уж говорить, если в продаже можно найти даже такое изделие, как дробилка для дерева, которая также оказывается полезной в хозяйстве. Стоить такой инструмент может по-разному, однако куда приятнее сделать его своими руками, сэкономив немало средств. Готовый агрегат позволяет с легкостью измельчать твердые предметы.

Как вариант, можно воспользоваться б/у дробилкой для дерева, но, как показывает практика, аренда подобного устройства может оказаться не самым дешевым удовольствием, учитывая продолжительность эксплуатации. Исходя из этого, идея постараться сделать инструмент своими руками начинает казаться еще привлекательнее. Чаще всего дробилка используется в хозяйстве для измельчения камней, пластмассы, дерева и разного рода бытового мусора. Реже она применяется для раздавливания металлических предметов.

Виды дробилок

Классификация дробилок разделяет устройства по типу использования, в нашем случае для измельчения предусматриваются модели для работы с:

• Камнем;
• Пластмассой;
• Металлом;
• Деревом;
• Бытовым мусором.

Кроме этого, дробилки могут делиться и по габаритам: крупного – 0,3 м, среднего – 0,1 м и малого дробления – 0,02 м.

Учитывая особенности устройств, модели также бывают:

• Роторно-ножевые;
• Ножевые;
• С конусообразным бункером;
• Плиточные.

Принцип работы самодельного устройства

В последние годы все большей популярностью начинает пользоваться дробилка для дерева б/у «Авито». Тем не менее назвать ее универсальной нельзя. Если есть желание и время, то собрать подобный агрегат своими руками не составит труда. Однако перед началом сборки стоит точно понимать принцип и особенности работы данного устройства.

Функционирование самодельной дробилки мало чем отличается от работы обыкновенной мясорубки. Принцип тот же! Материал, попадая в приемную чашу или барабан, проникает в дробильную систему, где и происходит измельчение за счет специальных фрез и резаков.

Производительность дробилки для дерева во многом зависит от мощности, которая при всем желании не должна быть больше 2,6 кВт, и тут неважно новая у вас модель или б/у.

prostrouky.ru
