Тепловая пушка своими руками: чертежи, изготовление

Тепловая пушка своими руками изготовляется в том случае, когда необходимо обогреть помещение, не имеющее центрального отопления, а возможности приобрести промышленный отопительный прибор нет. Кроме того, самодельная теплопушка станет отличным выходом из ситуации тогда, когда хозяину необходимо поддерживать в нежилом помещении, например цехе или ангаре, определенную температуру в целях обеспечения работоспособности производства.

Виды тепловых пушек

Принцип работы тепловой пушки состоит в том, что с помощью нагревательного элемента производится нагрев топливного элемента.

Далее теплый воздух при помощи вентилятора распространяется по помещению, прогревая его. В результате в нем устанавливается и поддерживается необходимая владельцу помещения положительная температура.

Как выбрать тепловую пушку? В зависимости от способа нагрева топливного элемента и воздуха различают следующие виды нагревательных приборов:

• газовые;
• дизельные;
• электрические;
• многотопливные;
• водяные.

Каждый вид имеет свои плюсы и минусы. Например, газовая тепловая пушка хороша тем, что энергоноситель в ней сгорает полностью. Это позволяет сэкономить денежные средства на отопление. Также она хороша тем, что ее можно легко переместить на другое место работы.

Из минусов можно назвать необходимость создания стационарной газовой установки при необходимости отопления помещения большой площади. Газовая тепловая пушка, кроме того, имеет большую степень пожароопасности, так как работает с открытым огнем, поэтому ее нельзя использовать в зданиях, где хранятся легковоспламеняющиеся вещества и размещаются пожароопасные производства.

Другой вид мобильного обогревателя — водяная тепловая пушка, которая хороша тем, что способна длительное время обогревать помещение в выключенном состоянии. Кроме того, она пожаробезопасна. Однако и у нее есть минус — она достаточно сложна в обслуживании, так как требует в качестве теплоносителя воду.

Для того чтобы определиться окончательно с вопросом о выборе тепловой пушки, нужно знать, какова схема отопления в требуемом помещении. Такую схему владелец помещения может заказать у специалистов или составить сам, если имеются необходимые знания. Поэтому, если сложно определиться с выбором тепловой пушки, имеет смысл обратиться к профессионалам.

В процессе ее выбора стоит обращать внимание на следующие моменты:

• цена;
• мощность;
• простота в обслуживании;
• вес.

Обычно по всем этим параметрам наиболее выгодной является электропушка. Такое устройство может работать от обычной бытовой электрической сети, поэтому его можно использовать в быту, например, для обогрева гаража.

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

• корпус;
• тэн для нагрева;
• мощный вентилятор;
• прибор для управления;
• провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

На что стоит обратить внимание при изготовлении?

Производя самостоятельную сборку такого нагревательного прибора, как тепловая пушка, стоит помнить несколько моментов. Средняя мощность таких устройств составляет от 1,5 кВт до 45 кВт. Если же нужна большая мощность, то рекомендуется о конструировании дизельной тепловой пушки своими руками.

При изготовлении тщательно следует проверять все соединения на предмет их изолированности. Не стоит заниматься самостоятельной сборкой электрического нагревателя в том случае, когда не имеется даже элементарных познаний в электротехники.

Изготовленная тепловая пушка своими руками должна быть зарегистрирована в органах пожарного надзора. Это убережет владельца от достаточно крупного штрафа за несоблюдение правил пожарной безопасности.

Тепловая пушка своими руками: варианты конструкции

Принципиальная схема

Огромное количество различных обогревателей, которые сегодня присутствуют на рынке, позволяет найти тот самый эффективно работающий агрегат, который подходит для условий эксплуатации в конкретном помещении. Говорить обо всех приборах не будем, а остановимся лишь на тепловой пушке. Что это такое, и из каких частей она состоит? Тепловая пушка своими руками — это реально или сложно? На эти и другие вопросы постараемся найти ответы.

Начнем с одного очень важного критерия, определяющего точное название тепловой пушки. Во-первых, это отопительный агрегат, входящий в категорию тепловых вентиляторов. Во-вторых, от самих вентиляторов пушка отличается большей мощностью и тепловыделением. В этом случае все приборы мощностью свыше 2,0 кВт будут относиться к тепловым пушкам.

Классификация

По какому принципу можно разделить тепловые пушки? Вся их классификация основана на топливе, используемом для выработки тепла. Отсюда и разновидности приборов:

• Дизельный.
• Электрический.
• Газовый.
• Инфракрасный.
• Водяной.
• Монотопливный.

Нас будет интересовать именно электрический вариант, потому что это проще всего. Ведь электричество проведено во все отдаленные уголки любого региона. Это первое. Второе — это безопасность эксплуатации. Третье — простота обслуживания. К примеру, не нужно постоянно контролировать солярку в баке или температуру горячей воды, протекающей в трубках теплообменника.

Устройство тепловой пушки

Электрическая тепловая пушка состоит из трех частей:

1. Вентилятор.
2. Нагревательный элемент.
3. Корпус.

Если мы говорим о самодельном агрегате, то сделать его можно самому, используя различные приборы и части, которые легко найти в любом строительном магазине.

По сути, устройство пушки таково. В качестве корпуса можно взять трубу из материала, не проводящего ток. К примеру, из асбеста. Хотя можно сделать короб из фанеры или другого материала. Здесь включайте фантазию.

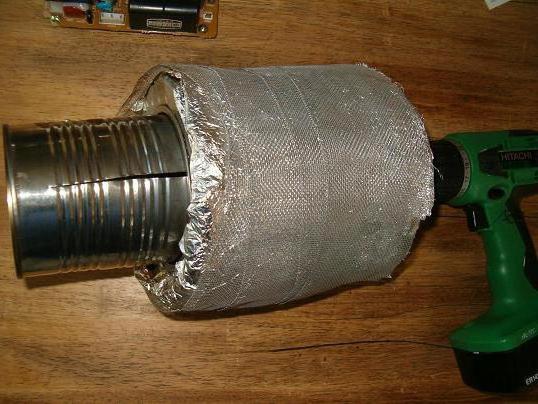

Отличная идея

Теперь потребуется нагревательный элемент. Самый простой — это нихромовая спираль, которую используют в утюгах или других нагревательных приборах. Чтобы увеличить нагрев спирали, ее можно сложить вдвое. Обратите внимание, что спираль необходимо подключить к термостату, с помощью которого регулируется степень накала. Это важный момент. Спираль устанавливается внутрь трубы или короба, а термостат располагается снаружи. Место установки спирали — середина корпуса.

Теперь в конец корпуса устанавливается вентилятор. Его мощность может быть не очень большой. Таково несложное устройство маломощной тепловой пушки.

Внимание! Двигатель вентилятора и спираль должны подключаться к сети переменного тока по отдельности.

Варианты конструкции

Давайте рассмотрим несколько вариантов конструкций, которые будет несложно сделать самому.

Вариант первый

Для него потребуется:

• Канальный вентилятор.
• Нагревательный элемент — рекомендуем РВЕС с мощностью 2,2 кВт.
• Фанера толщиной 16 мм.
• Различные крепежные детали.
• Термостат.
• Регулятор вращения ротора вентилятора.

Вентилятор Systemair KD 250 M1

В первую очередь готовится основание пушки, на котором будут держаться все остальные элементы. Для этого из фанеры вырезается подставка размерами 47×67 см. Это приспособление обрабатывается наждачной бумагой.

Так как канальный вентилятор и нагревательный элемент РВЕС — это два уже готовых приспособления, то их необходимо просто между собой скрепить хомутом. Теперь нужно сдвоенный прибор закрепить на фанерной поставке. Для этого понадобится кронштейн и пластиковый хомут, которым крепят к стенам канализационные трубы. Кронштейн фиксируйте к фанере саморезами. На него с помощью хомута будет крепиться выходной патрубок нагревательного элемента. А задняя часть вентилятора просто будет опираться на фанерную подставку.

Когда все части пушки установлены и закреплены, можно переходить к электрической части прибора. Нужно вентилятор и нагреватель подключать отдельно друг от друга. Поэтому к РВЕС подключаем термостат. Можно установить термодатчик, который будет контролировать температуру. К вентилятору подсоединяем регулятор вращения — он позволит изменять скорость подачи воздуха на нагревательный элемент, тем самым регулируя тепло в доме.

Для удобства перемещения отопительного прибора можно снизу фанерной плиты прикрепить четыре колесика.

Вариант второй

Это та же самая электрическая самодельная пушка, только большей мощности. В качестве корпуса советуем использовать асбестовую трубу. Вентилятор можно снять со старого советского пылесоса. Можно использовать и с современного, но схема его подключения достаточно сложна, так что здесь может возникнуть проблема.

В качестве нагревательной части используем ту же нихромовую нить. Чтобы закрепить ее в трубе, рекомендуется взять асбестовый лист, который нарезается на полоски, и из них делается своеобразная решетка. На решетку устанавливается и крепится спираль. Затем решетку фиксируют к внутренней поверхности трубы так, чтобы она встала поперек. Полоски должны быть не очень большими, чтобы обеспечить хорошую проходимость воздуха через решетку.

Классический тип

И еще несколько советов:

1. Установите переключатель, который будет замыкать и размыкать электрическую сеть.
2. На спираль и вентилятор установите предохранители. На спираль — 25А, на вентилятор — 6А. Кстати, для вентилятора предохранитель можно и не покупать, а снять его с того же пылесоса.

Такая самодельная электрическая тепловая пушка может обогревать помещение площадью до 50 м². Если вам требуется более мощный агрегат, придется установить в прибор вентилятор, изготовленный из электродвигателя и вентиляторной крыльчатки. Спираль в этом случае можно усилить, использовав не одну, а две или три. Тогда придется соотнести скорость вращения ротора электродвигателя и температуру нагрева спиралей.

Рекомендации

Кажущаяся простота конструкции и сборки тепловой пушки может стать причиной ошибки. Поэтому оцените свои навыки работы с инструментами, а также материалами и приборами, которые входят в устройство нагревательного агрегата. Электрическая тепловая пушка — это источник пожара, замыканий и травм, если в какой-то ее части была допущена ошибка.

Поэтому совет — приобретайте готовую конструкцию, которая собрана по всем требованиям безопасности. Если желание изготовить тепловую пушку самому очень велико, тогда постарайтесь все процессы проводить внимательно. Не спешите, не суетитесь, делайте все аккуратно, перепроверяйте надежность креплений и подключений. Это и будет гарантией качества. Тепловая пушка, своими руками изготовленная, должна соответствовать всем требованиям безопасной эксплуатации отопительного прибора.

Как самостоятельно изготовить и подключить тепловую пушку

Как известно, тепловые электрические пушки применяются в самых разных сферах деятельности человека. Так, различные типы их промышленных моделей эффективно обогревают складские, производственные, технические и даже жилые площади. Однако, если мы имеем дело с помещениями небольших размеров (дачные домики, сараи, гаражи), у нас есть возможность использовать тепловую электропушку, сделанную собственными руками. Для сбора такого агрегата можно воспользоваться самыми разными поручными материалами.

Виды конструкций электрических тепловых пушек и пошаговое руководство их изготовления

В отличие от моделей с газовым и дизельным принципом работы, электрический вариант тепловой пушки по силам изготовить любому мужчине (или женщине!), имеющему хотя бы минимальные познания в электрике.

Бесспорно, коэффициент полезного действия электрических пушек ниже, чему у их газовых и дизельных аналогов. С другой стороны их использование не связано с выделением токсичных вредных веществ, поэтому электроагрегаты могут быть установлены в помещениях любого типа.



О конструкции и принципах действия

В состав большинства моделей электропушек входит три основных компонента. Речь идет о нагревательном элементе, электромоторе и корпусе. В дополнительную комплектацию могут входить различные полезные «опции». В данном случае мы говорим о: комнатных термостатах, теплорегуряторах, переключателях скоростей, дополнительной защите двигателя и т.д. Наличие таких опций, с одной стороны, это повышение безопасности и комфорта при использовании тепловой пушки, с другой – повышение реальной стоимости вашего проекта по ее самостоятельному изготовлению.

Принцип действия электрического варианта теплопушки следующий:

• после подключения к электросети теплонагревательный элемент запускает процесс преобразования тока в тепловую энергию, одновременно устройство (ТЭН) начинает нагреваться само;
• лопасти вентилятора приходят в действие после запуска электродвигателя;
• благодаря работе вентилятора холодные потоки окружающего воздуха загоняются внутрь устройства. Далее, в результате взаимодействия с ТЭНом, они нагреваются, а затем вентилятор «выталкивает» их наружу.

Если агрегат снабжен специальным терморегулятором, работа нагревательного элемента будет остановлена по достижению температурной отметки, запрограммированной заранее.

Безусловно, основное преимущество электрического варианта тепловой пушки, — возможность ее применения в любой точке, куда можно подвести электропитание. Самодельные варианты таких агрегатов, как правило, отличаются малым весом и мобильностью. При этом устройство такого типа способно обогревать помещение с площадью до 50 квадратных метров.

О вариантах изготовления и применения

Один из самых сложных моментов в процессе сборки пушки – составление точной схемы электрической цепи для подсоединения прибора к сети. В связи с этим рекомендуем использовать один из уже готовых чертежей подобного толка. В большинстве случаев тумблеры соединяются с термостатами последовательным образом. Электроцепь при этом должна быть замкнута на электродвижок и ТЭН.

Терморегулирующие устройства контролируют степень нагревания ТЭНов. Кроме того термостаты автоматически разъединяют электроцепь по достижению оптимального температурного режима внутри помещения. Поэтому, если вы решили сэкономить на термостате, учтите, что вам придется лично контролировать оборудование на предмет перегревания.

Вариант пушки с готовым ТЭНом и стандартным вентилятором

Для того чтобы изготовить корпус электропушки можно использовать обрезанную асбестоцементную или металлическую трубу с подходящим диметром. Подгонку размера рекомендуем производить, ориентируясь на размах лопастей вентилятора (они должны закрывать 1 торец прибора).

Для изготовления теплогенераторов нередко применяют самые разные подручные изделия, — речь идет об отработанных газовых баллонах, оцинкованных ведрах, металлических баках небольшого размера и т.д. Основное требование к изделию в данном контексте – тонкие стенки.

Уровень мощности вентилятора не является ключевой характеристикой для электрических тепловых пушек, так как быстрота нагрева воздушных потоков зависима только от работы теплонагревательного элемента. Лопасти вентилятора лишь разгоняют потоки теплого воздуха в разные стороны на определенное расстояние.

Подходящий теплонагревательный элемент для самодельной пушки может быть снят с отопительного котла или пришедшей в негодность электрической плитки. Если вы решили сделать выбор в пользу нового ТЭНа, рекомендуем приобрести оребренную модель, которая предназначена именно для оперативного прогревания движущихся воздушных масс.

Если вы приобретаете современный ТЭН в магазине, его технические характеристики будут обозначены в техпаспорте изделия или в инструкции по применению. Если мы имеем дело со старым устройством, можно произвести замер сопротивления элемента при помощи мультиметра, а затем выяснить его мощность, используя известную формулу.

Итак, кроме вышеперечисленных основных компонентов (ТЭН, движок и корпус) для сборки тепловой пушки нам потребуется несколько метров трехжильного кабеля, а также несколько выключателей-размыкателей и защитных автоматов (предохранителей).

Об этапах работы

1. В первую очередь определяем необходимый нам уровень мощности будущего изделия. Для этого воспользуемся известной формулой, из которой следует, что для обогрева 10 квадратных метров площади необходимо устройство мощностью не менее одного киловатта (если высота помещения от двух с половиной до трех метров). Если мы имеем дело с неутепленным или подвальным помещением, можно уверенно прибавлять в полученной цифре еще 30 процентов. В любом случае надо соизмерять уровень будущей нагрузки с возможностями вашей проводки.
2. Переходим к изготовлению корпуса. В случае с металлическим листом — данное изделие следует согнуть, а замет произвести фиксацию полученной формы посредством заклепок или сварки. В варианте с кастрюлей или ведром – отпиливаем крышку и дно. В итоге корпус должен иметь вид прямоугольного или цилиндрического каркаса с парой открытых торцов.
3. Следующий шаг – проверка реального сопротивления теплонагревателя. Полученный показатель необходимо сравнить с расчетным. При несоответствии данных показателей вы можете установить еще один-два ТЭНа, которые подключаются последовательным образом.
4. К одному из торцов корпуса крепим электрический движок и вентилятор. Лопасти должны закрывать отверстие по максимуму, что не должно мешать их свободному вращению.
5. Подключение кабеля электродвигателя к сети производится с использованием 6-амперного предохранителя. Далее оборудуем выключатель.
6. Крепеж ТЭНа производим примерно по центру корпуса (изнутри). Для этого используем пластины или заклепки из тугоплавкого металла.

Нагревательный элемент должен быть расположен на достаточном расстоянии от электромотора (это исключит вероятность перегрева).

Кабель, идущий от ТЭНа, выводим наружу и подсоединяем в сеть с использованием 25-амперного предохранителя.

Видео: Лайфхак-Тепловая пушка своими руками

С этим материалом читают также:

Разновидности систем отопления в частном доме

Самостоятельно выбираем систему отопления для дачного дома

Тепловая пушка своими руками: газовая, электрическая, дизельная

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

Самостоятельная сборка электрического теплогенератора

Сборка электрической тепловой пушки своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

• Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
• Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
• Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
• Провод медный сечением 2 мм², керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

1. Заклепочная машинка.
2. Дрель со сверлами.
3. Пассатижи.
4. Отвертки.
5. Изоляционная лента.
6. Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м².

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

к оглавлению ↑

Самостоятельная сборка дизельного теплогенератора

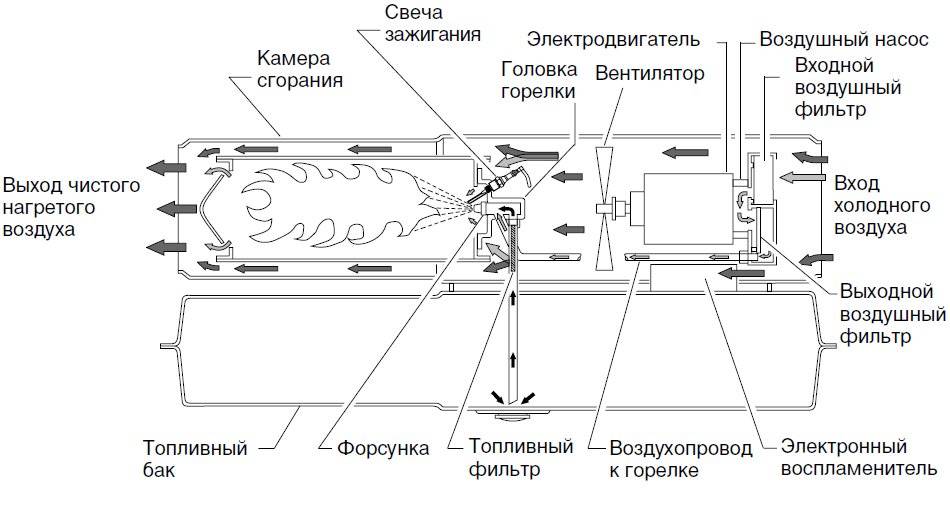

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

к оглавлению ↑

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать газовую пушку своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы.Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

• Труба для корпуса диаметром 180 мм и длиной 1м.
• Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
• Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
• Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

• По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.

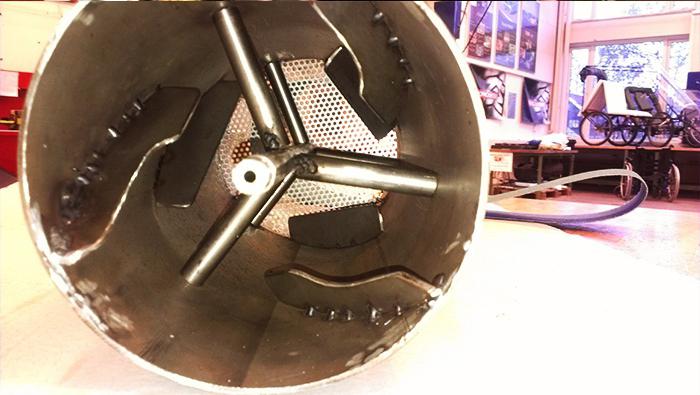

• Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
• Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
• Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
• Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Тепловая пушка на отработанном масле своими руками

Тепловые пушки – устройства вспомогательного характера, используемые для поддержания комфортного температурного режима в условиях производства ремонтных и строительных работ. Но применение их более обширно: аппараты используют и для бытовых нужд, причём в быту используют массу конструктивно интересных самоделок.

Мы расскажем, как должна быть собрана тепловая пушка на отработанном масле своими руками. В предложенной нами статье представлены наиболее популярные схемы, даны рекомендации по грамотному воплощению разработок. Приведены советы по безопасной и беспроблемной эксплуатации изготовленных агрегатов.

Содержание статьи:

Как работают теплопушки?

Обогревательные приборы, имеющие отношение к тепловым пушкам, технологически строятся по единому принципу. Конструкция таких установок обычно состоит из нагревающего модуля и вентилятора, установленных в едином корпусе.

Конструкция тепловой пушки, изготовленной в условиях промышленного производства. Компактный, безопасный, удобный аппарат, благодаря которому можно получить необходимое тепло за короткое время действия устройства

Распространённый конструктивный вариант – электрический. В этом случае в качестве нагревателя применяется электрический ТЭН. Однако существуют также тепловые пушки, где обогрев осуществляется за счёт иных источников тепла, например, горелок, сжигающих машинное масло.

На уровне бытового применения часто ассоциируются с обыкновенными . Но такая конструкция, как печка-буржуйка, существенно отличается от теплопушки, так как не предусматривает системы принудительного распределения нагретого воздуха.

Принцип действия обширной группы обогревателей, объединенных техническим термином “тепловая пушка”, рассмотрен в , посвященной устройству и разновидностям агрегата.

Самодельная печка-буржуйка с питанием жидким топливом, а именно – отработанным машинным маслом. Конструкция сомнительная в плане безопасности и не совсем удобная в применении. Но на основе таких сооружений умельцы делают тепловые пушки

Правда создающие технику домашние мастера умудряются приделывать к печкам вентиляционный модуль, добиваясь тем самым эффекта тепловой пушки. Рассмотрим популярную конструкцию с нагревом на отработанном масле, которую часто делают своими руками.

Отработка как недорогой вид топлива

Отработанное машинное (техническое) масло видится эффективным топливом для хозяйственно-бытовых установок обогрева. Этот вид энергоресурса позволяет экономить на потреблении электричества и одновременно получать требуемое количество тепла. Но с точки зрения экологии, сжигание отработанного масла приравнивается к химическим выбросам.

Отработанное машинное масло – идеальное топливо для самодельных бытовых печей и тепловых пушек. Обращение к такому виду топлива позволяет решать две задачи – экономить средства и утилизировать отработку

Однако на экологический момент никто не обращает внимания. Главное – получить дешёвое тепло. К тому же пушки на отработанном масле, изготовленные своими руками, зачастую представляют собой технологически опасное оборудование.

Есть немало примеров, когда выгорали сразу несколько частных гаражей по той причине, что кому-то из владельцев авто не хватало тепла, и он решил снять проблему самодельной пушкой на отработке.

Поэтому, принимая решение на изготовление подобной системы нагрева, следует с полным пониманием подойти к делу. Необходимо просчитать все конструктивные варианты, обезопасить личную собственность и собственность других людей.

Инструкция для реализации проекта

Схемотехника одной из популярных конструкций тепловой пушки, действующей на отработанном масле, предусматривает использование обычной стальной трубы D=219 мм в качестве корпуса.

Размера стенки трубы в 10 мм вполне достаточно для долгосрочной эксплуатации прибора. Кусок трубы длиной 780 мм с торцов закрывается стальными крышками.

Схема для сборки простой тепловой пушки своими руками: 1 – масляный бак; 2 – дозатор с трубкой; 3 – верхняя крышка; 4 – смотровое окно; 5 – бортик верхней крышки; 6 – люк для обслуживания; 7 – патрубок воздушный; 8 – чаша для масла; 9, 10, 11 – отверстия разного диаметра (3,5 – 5 мм)

Причём нижняя крышка заваривается наглухо, а верхняя увеличенная в диаметре до 226 мм, оснащается нижними бортиками и делается съёмной. На дне корпусной трубы устанавливается чаша для масла, сделанная из трубы D=133 мм и дополненная верхним бортиком.

Верхняя крышка корпуса пушки оснащается двумя отверстиями. Одно для смотрового окна, второе для патрубка подачи воздуха. Воздушный патрубок тепловой пушки изготавливают своими руками из металлической трубы D=89 мм.

Эта деталь конструкции, согласно схеме, пропускается с натягом через центральное отверстие верхней крышки корпуса и закрепляется на ней (обваривается).

Патрубок подачи воздуха фиксируют с таким расчётом, чтобы при установленной крышке расстояние между его дном и дном чаши для масла в корпусной трубе не превышало 50 мм.

Вариант изготовления воздушного патрубка. Распределение и диаметр отверстий играют важную роль в работе этой детали конструкции тепловой пушки. Также имеет значение толщина металла, определяющая долговечность патрубка

Воздушный патрубок также дополняется маслопроводом – медной трубкой небольшого диаметра (6-10 мм), которая проходит внутри воздушного канала, в центральной его части. Свободная часть трубки, оставшаяся снаружи, соединяется с промежуточной ёмкостью – регулятором подачи отработанного масла.

На расстоянии 80-100 мм от верхней крышки на стенке корпусной трубы вырезается отверстие D=100 мм и вваривается отвод. Это патрубок, предназначенный для подключения дымохода. А с противоположной стороны корпуса, в нижней его части, делается люк диаметром 100-120 мм для обслуживания (поджига). Люк размещается на одном уровне с чашей для масла.

Вариант конечного продукта – тепловой пушки на отработанном масле. Однако разумнее делать верхнюю крышку съёмной, чем упрощается не только обслуживание системы, но также технический ремонт при необходимости

Для производства работ по изготовлению такой домашней пушки, функционирующей на отработке, достаточно иметь под руками сварочный аппарат, стандартный набор слесарных инструментов и трубный материал согласно размерам схемы.

Также потребуется стальной лист и металлический уголок для опорных ножек. Главным образом процесс состоит из сварки подготовленных деталей. Подготовка элементов конструкции не занимает много сил и времени.

Работа изготовленного нагревателя

Принцип действия самодельный печки-буржуйки на отработанном масле прост. Через медную трубку внутрь подаётся порция машинного масла. Топливом заполняют чашу в донной области трубы и поджигают содержимое через нижний люк.

Закрывают люк и наблюдают через смотровое окно. Дают разгореться до рабочей температуры, после чего включают постоянную дозированную (капельную) подачу отработки.

Подготовка самодельного устройства к запуску. Крышка с воздушным патрубком надевается на корпус печки, после чего останется только заправить систему маслом, поджечь жидкое топливо и отрегулировать капельную подачу отработки

Регуляцией капельной дозировки настраивают работу устройства так, чтобы не перегреть корпус. По мере нагрева печи будет нагреваться поступающее в дозирующую трубку масло. Изменится характеристика точки воспламенения топлива.

Понятно, что в таких условиях без автоматики добиться чёткой регулировки крайне сложно. Поэтому, если нет автоматики, масляную тепловую пушку нельзя оставлять без присмотра.

Разновидности схем на отработанном масле

С точки зрения конструктивных особенностей существуют две разновидности обогревателей, действующих на отработанном масле:

1. Прямого горения.
2. Изолированного горения.

Аналогичные признаки лежат в основе деления на подгруппы . Конструкции прямого горения отличаются более выраженной эффективностью, но при работе вместе с теплом выбрасывают продукты горения, вредные для здоровья.

Схема установки прямого горения для промышленного изготовления: 1 – камера сгорания; 2 – масляная горелка; 3 – сопло горелки; 4 – клапан с электроприводом; 5 – трубка подачи; 6 – вентилятор; 7 – электродвигатель; 8 – насос; 9 – энергоблок; 10 – ёмкость под масло; 11 – щит управления

Устройство прямого горения несложно сделать своими руками. Причём есть возможность для реализации мобильного проекта. Подобные пушки выпускаются на уровне промышленного производства. Можно на основе промышленной схемы сделать аппарат своими руками.

Для работы потребуется:

1. Ёмкость подходящей формы и размеров.
2. Облегчённая металлическая труба (нержавейка).
3. Вентилятор осевой.
4. Топливный насос миниатюрный.
5. Горелка под техническое масло.

Масляная ёмкость оснащается колёсами и рукояткой. Внутри стальной трубы, в задней её половине, монтируется вентилятор с топливным насосом, система подачи и впрыска топлива, масляная горелка.

Передняя половина трубы (внутренняя часть) нагревателя оборудуется дополнительными защитными пластинами. Непосредственно на выходе делается ограничитель пламени. Вот и вся конструкция.

Схема установки изолированного горения: 1 – камера сгорания; 2 – патрубок дымохода; 3 – горелка масляная; 4 – сопло горелки; 5 – клапан с электроприводом; 6 – трубка подачи; 7 – вентилятор; 8 – электродвигатель; 9 – топливный насос; 10 – энергоблок; 11 – бак для масла; 12 – щит управления

Практически по тому же принципу изготавливается тепловая пушка изолированного горения. Разница с первой конструкцией отмечается лишь в добавлении к передней области патрубка дымохода и создании изолированной камеры сгорания.

При устройстве камеры сгорания внутри трубы диаметр этой части конструкции делают на треть меньше диаметра корпуса. За счёт такого исполнения образуются межтрубные каналы. Продуваемый сквозь них воздух выходит через сопло нагретым.

Особенности эксплуатации самоделок

Получить тепло от пушки на отработанном масле несложно. Другой вопрос – как всем этим хозяйством пользоваться, чтобы исключить разливы отработанного масла и опасность его возгорания. Поэтому особое внимание при изготовлении таких конструкций следует уделять также хранилищам отработки и системе питания печки этой рабочей жидкостью.

Попытка оснастить электроникой самодельную установку нагрева на отработанном машинном масле. Однако для надёжной системы автоматики необходимо установить несколько датчиков и задействовать многоступенчатую схему контроля

Для хранения топлива желательно использовать герметичные металлические ёмкости, оснащённые системой дозированной подачи. Размещать сосуды с машинным маслом допустимо только в местах удалённых от источников открытого огня, в том числе на удалении от самодельной печки.

Отработанное масло применять в качестве топлива не рекомендуется, если оно содержит пусть даже небольшое количество воды. Смесь машинного масла с водой обладает при горении свойствами «взрывного» характера.

Попадая в сопло горелки, такой состав воспламеняется и выбрасывается с высокой скоростью в виде массы горящих масляных капель. Этот неконтролируемый процесс зачастую и становится причиной пожара.

Компактная удобная и к тому же мобильная тепловая пушка, действующая на жидком топливе. Прямая альтернатива самодельным устройствам. Стоимость такой установки не столь велика, чтобы можно было полностью игнорировать вариант покупки и делать пушку своими руками

Самодельные нагреватели прямого горения являются источниками распространения канцерогенных веществ. Применять такие установки внутри закрытых помещений запрещено.

Если же используется сборка с изолированной камерой горения и выводом продуктов горения за пределы помещения, следует принять меры к снижению загрязнения окружающей среды. Для кого-то все эти требования видятся «филькиной грамотой», но истинный конструктор не должен игнорировать общепринятые правила.

В общем, тепловая пушка – вещь, конечно, стоящая. При условии сборки действительно качественной во всех отношениях самоделки, пользоваться подобными устройствами не запрещается. Однако сборка эффективной системы пропорциональна стоимости агрегата промышленного образца.

О том, как сооружаются тепловые пушки, способные работать на различных видах топлива, узнаете из , с содержанием которой мы очень советуем ознакомиться.

Выводы и полезное видео по теме

Как сделать обогревательное устройство для гаража и повысить эффективность его работы, можно узнать из следующего видеоролика:

Если недостаточно возможностей или желания изготовить теплопушку своими руками, можно просто обратиться в специализированный магазин, выбрать подходящий аппарат и купить без лишних телодвижений. Преимущества очевидны: гарантии, безопасность эксплуатации, высокая эффективность действия при небольшом расходе горючего материала.

Хотите рассказать о собственноручно собранной тепловой пушке? Есть желание поделиться технологическими нюансами, которые будут полезны посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте тематические фото, задавайте вопросы в расположенном ниже блоке.

Электрическая тепловая пушка своими руками. Газовая тепловая пушка своими руками

В зимнее время электро тепловая пушка, своими руками изготовленная, послужит надежным и эффективным средством для поддерживания необходимой температуры практически в любом помещении, будь то большой офис или кондитерский цех. Она достаточно мобильна, имеет хороший процент КПД и невысокий расход энергии и мощность. Можно точно рассчитать, сколько потребуется энергии для обогрева того или иного помещения.

Вся прелесть в том, что тепловая пушка, своими руками сделанная, может использоваться в различных местах, где нет системы отопления. Она станет замечательным вариантом обогрева помещения, где идут строительные или ремонтные работы, в больших офисах (более 300 кв. м.), в сборочных цехах и т. д. Многие пользователи не подозревают, что тепловую пушку реально собрать в домашних условиях. Для этого понадобятся недорогие материалы, определенные навыки, желание и свободное время.

Как работает электрическая тепловая пушка?

Тепловая пушка (в зависимости от конструкционных особенностей) может работать на таких видах топлива, как газ (пропан, бутан), электричество или горячая вода. Перед тем как приступить к сборке тепловой пушки своими руками, необходимо изучить и понять механизм ее работы. А функционирует тепловая пушка (своими руками она изготовлена или на заводе, не столь важно) по такому принципу:

• Нагревательный элемент (ТЭН, газовый патрубок) набирает установленную пользователем температуру.
• Встроенный вентилятор достаточной мощности прогоняет через корпус охлажденный воздух.
• Нагревательный элемент дает необходимую температуру воздуху, который выталкивается горячим потоком в помещение.

Как правило, тепловая пушка, своими руками сделанная с учетом всех требований, имеет достаточную надежность и безопасность. Она способна за короткий период времени нагреть воздух в помещении до необходимой температуры.

Виды

Чтобы понять, какое устройство для обогрева вам нужно, и определиться с выбором, предлагаем ознакомиться с основными видами рассматриваемых устройств:

• Электрическая тепловая пушка. Своими руками изготовленный аппарат работает от определенного источника питания. Как правило, прибор имеет мощность от 3 до 35 кВт. Замечательный вариант для использования в домашних условиях или в гараже. Он экологически безвреден и не выделяет никаких вредных для человека продуктов сгорания.
• Газовая тепловая пушка. Своими руками можно смастерить прибор, который будет иметь мощность от 15 до 150 кВт. Он подключается к газовой системе или баллонам. Из недостатков можно отметить большое количество потребляемой энергии и выброс продуктов сгорания, правда, не опасных для людей.
• Дизельная тепловая пушка. Своими руками ее изготовить труднее, чем газовую. Работает данная установка на жидком топливе (солярка, керосин). Имеет мощность от 10 до 140 кВт. Используется только в проветриваемых помещениях.

Особенности сборки устройства

Для начала нужно составить план того, как будет собираться электрическая или газовая тепловая пушка своими руками. В нем следует учитывать основные характеристики устройства (например, мобильность, эргономичность, другими словами, небольшие размеры и вес). С другой стороны, если вы собираетесь изготовить электрическую пушку в домашних условиях, то подобные условия необязательны. Можно выбрать свои параметры, главное, чтобы они не сильно отличались от базовых стандартов.

Важно знать

Обязательным условием использования тепловой пушки является наличие отлаженной вентиляционной системы в помещении.

Это связано с тем, что при работе электрической тепловой пушки будет раскаляться ТЭН или спираль, которые не только греют воздух в помещении, но и высушивают его.

Основные этапы работы

При выборе материалов для сбора электрической пушки стоит учитывать свои технические умения, опыт и финансовые возможности. Как показывает практика, многие мастера собирают электрическую пушку из того, что имеется под рукой. Есть варианты того, как собрать устройство, приближенное к заводским стандартам. Рассмотрим их:

• Итак, как делается электрическая тепловая пушка своими руками? Начнем с домашнего варианта, который подразумевает сборку устройства из всего полезного, что есть в гараже или кладовой. В первую очередь нам нужно найти трубу диаметром 300 мм и толщиной 3-4 мм. Если такой возможности нет, то подойдет оцинкованный лист такой же толщины. Для работы со сталью понадобится сварочный аппарат. Труба станет корпусом изделия.
• Следующий важный элемент будущей самодельной тепловой пушки — электромотор с крыльчаткой. Чтобы его раздобыть, нам понадобится пылесос советского образца. Его нужно разобрать и извлечь необходимый элемент. Не советуем разбирать новые пылесосы, так как схемы в современных моделях довольно сложные.
• Извлеченный электромотор устанавливаем на одном из концов уже подготовленной трубы. На другом конце корпуса располагается конструкция, которая будет нагревать выдуваемый устройством воздух. Для этого нам понадобится нихромовая спираль мощностью 2 кВт и асбестовый лист. Эти компоненты можно приобрести на любом рынке или в строительном магазине.
• Асбестовый лист нарезаем на полоски и делаем из них решетку. Устанавливаем ее на противоположной от электромотора стороне. На готовой решетке фиксируем будущий ТЭН — нихромовую спираль. Для создания цепи питания не нужно устанавливать отдельные блоки или паять схемы. Все довольно просто.
• Теперь нам понадобятся выключатель для замыкания цепи, провод со штекером и предохранители. К нашему нагревателю подключаем предохранитель на 30 ампер, для двигателя понадобится на 7 ампер. Если на пылесосе такой есть, то можно использовать и его. Все элементы фиксируем, согласно плану, специально подготовленным инструментом.

Вышеизложенный вариант сборки электрической тепловой пушки позволит изготовить устройство небольшой мощности, но его хватит для обогрева квартиры или офиса площадью 50-60 кв. м. При грамотной сборке и надежных материалах на выходе получится отличное устройство для обогрева.

Сборка более мощной тепловой пушки

Если для обогрева помещения вышеизложенный вариант не подходит, тогда можно сделать тепловую пушку своими руками более мощной. Правда, материалы придется покупать или заказывать.

Что касается принципа сборки, то он особо не меняется. Нужно самому увеличить стенки корпуса, подобрать мощный электродвигатель, поставить более эффективные предохранители. Для тепловой пушки высокой мощности отлично подойдет простой электромотор без крыльчатки. Его настраивают на нужное количество оборотов. Также понадобится комбинированный вентилятор, но его будет сложнее найти на рынке.

Полезные советы

Перед тем как искать схемы сборки и покупать необходимые элементы для будущей тепловой пушки, советуем реально оценить собственные возможности, опыт и познания в этом деле. В основном все схемы и видеоролики, посвященные сборке такого устройства, довольно простые, но риск допустить ошибку достаточно велик.

Это очень важно понять, так как допущенный промах может вызвать не только сбой в системе электропитания, но и пожар.

Заключение

Если у вас появилось огромное желание своими руками собрать электрическую тепловую пушку, и для этого есть все необходимые материалы и условия, то почему бы не удовлетворить свой интерес? Рекомендуем вначале посоветоваться с людьми, у которых уже есть опыт сборки подобных обогревательных устройств.

Ремонт тепловой пушки своими руками достаточно прост и не требует особых знаний. Это тоже плюс. Чтобы составить более полное представление, можно обратиться к видеороликам, в которых подробно объясняют и показывают, как собирается электрическая тепловая пушка своими руками. Всегда помните о собственной безопасности.

Итак, мы в общих чертах выяснили, как делается электрическая и газовая тепловая пушка своими руками.

Ремонт тепловой пушки своими руками

Уважаемые посетители!!!

Для обогрева различных помещений и поддержания необходимой температуры, перед нами ставится вопрос:  Какой именно нужно приобрести тепловентилятор?

— И к такому вопросу нам необходимо подходить разумно  и  экономно.

Экономно — с учетом расхода электрической энергии.    Разумно — с точки зрения выбора данного товара \тепловентилятора\.

Как подобрать тепловентилятор

В настоящее время мы просто бываем в растерянности перед таким выбором, так как в продаже имеется широкий ассортимент:

• различного исполнения \дизайна\;
• различных типов \модификаций\

и мощностей тепловентиляторов.

Так какой же нам необходимо приобрести тепловентилятор?:

• ИРИТ  IR — 604,  мощность 1000\2000 Вт;
• Delta  В — 801 — 1,  2000 Вт;
• WATT  WCH — 1500,  1500 Вт;
• First  TZ — Fh4,  2000 Вт

и так далее.

Полагал бы, что здесь должны учитываться следующие условия  при приобретении:

1. площадь помещения;
2. время обогрева помещения с последующим поддержанием необходимой температуры воздуха;
3. тип помещения.

Учитывая типы:

• тепличного;
• складского;
• офисного;
• торгового;
• бытового

— помещений,  при приобретении,  не следует пренебрегать в консультативном подходе  такого решения вопроса.  Здесь подразумевается совет самого продавца -консультанта в выборе обогревателя.

Чтобы успешно проводить  ремонт по устранению неисправностей тепловентиляторов,  нужно знать, — как устроены данные обогреватели.

Как сама электрическая схема,  так и отдельные ее элементы входящие в схему, — не требуют в своем понимании больших познаний в электротехнике.

Суть здесь в чем заключается? —   Суть заключается в  самом значении  сопротивления  тепловентилятора.

Из раздела по электротехнике   нам  известно,  что чем меньше  сопротивление  как  для электрической цепи  в целом,  так в частности и для  тенов  \ нагревателей \, — будет соответственно приниматься большее значение силы тока.

Выражаясь более упрощенно, — чем меньше сопротивление какого либо тэна, спирали накала тепловентилятора — тем больше будет степень нагрева.

Конечно же, тепловентиляторы  имеют  свое допустимое значение   сопротивления.   Рассмотрим электрическую схему тепловентиляторов, предназначенных для подключения к двухпроводной однофазной сети.

Как правило, для безопасного пользования тепловентиляторами, — должно учитываться и  их заземление, то есть сочетание заземляющего устройства с металлическим корпусом тепловентилятора.

 Читаем схему:

Электрическая схема тепловентилятора

рис.1

Данная электрическая схема \рис.1\   тепловентилятора  состоит  из:

• переключателя \SA1\;
• двух термостатов \SK1, SK2\;
• электродвигателя \M1\;
• нагревателя \EK1\.

Электродвигатель в электрической цепи  и  является электрическим вентилятором, которым создается нагнетание воздуха на нагреватель.

Нагреватель EK1  может из себя представлять обыкновенную электрическую спираль накала изготовленную из нихрома.

Термостатом SK2 обеспечивается заданный режим нагрева нагревателя EK1 \для данной схемы, от 5 до 40 градусов по Цельсию\.   Так же обеспечивается своевременное отключение по достижению установленного режима температуры нагрева нагревателя.

Включение и отключение  нагревателя  здесь происходит за счет нагревания и остывания  биметаллической пластины термостата, представляющего из себя — контакты выключателя.

В схеме указано соединение провода заземления с металлическим корпусом тепловентилятора.    Соединение электродвигателя \вентилятора\ и нагревателя EK1, —  в электрической схеме параллельное.

SA1,  SK1,  SK2, — в схеме имеют последовательное соединение.   Электрическая цепь для данной схемы  замыкается на электродвигателе и нагревателе.

Причины неисправности тепловой пушки

Возможными причинами неисправности тепловентилятора могут быть:

• окисление либо подгорание контактов \SA1,  SK1,  SK2\;
• перегорание медного провода в обмотке статора электродвигателя;
• перегорание спирали накала нагревателя;
• перегорание провода в соединении со штепсельной вилкой;
• перегорание провода в контактном соединении с нагревателем;
• механическое повреждение  провода в сетевом кабеле

и другие причины.

Рассмотрим следующую схему, схему  трехфазного тепловентилятора ТВК   6\12;   9\12.

трехфазный тепловентилятор  ТВК 6\12;  9\12

Схема трехфазного тепловентилятора

Трехфазный тепловентилятор состоит из трех нагревателей \ЕК1, ЕК2, ЕК3\.  Две фазы \L2,  L3\ через контактор соединены с нагревателями \ЕК2,ЕК3\.

Фаза L1  через дисковый термостат SK1 соединена с переключателем SA1.

От переключателя как видно по схеме, имеется два ответвления от фазы L1.   Одно ответвление фазного тока L1  через переключатель SA1 поступает на контактное соединение с электродвигателем.

Другое ответвление фазного тока L1 соединено с контактором КМ1,  далее фаза L1 имеет соединение с первым нагревателем ЕК1.

Нейтраль \нулевой провод\ так же имеет два ответвления.  Одно ответвление нулевого провода соединено с электродвигателем, то есть электродвигатель соединен к внешнему источнику напряжения 220В \фаза L1 и нейтраль\.

Другое ответвление нейтрали через контактор соединено с переключателем.  Иными словами, замыканием контактов переключателя, можно управлять режимом работы нагревателей.

Электродвигатель, как показано по схеме, имеет электрическое соединение с корпусом \массой\, — так же как и сам корпус тепловентилятора, а именно, корпус электродвигателя и корпус тепловентилятора соединены с заземлением.

Считаю, что здесь не столь важно научиться излагать все имеющиеся  соединения для данной электрической схемы.  Достаточно просто внимательно прослеживать отдельные ее участки.

Как отремонтировать бытовой тепловентилятор

Принцип работы бытового тепловентилятора такой же, что и у тепловой пушки, обогревающей к примеру,  складское либо какое нибудь другое помещение.

Чтобы провести диагностику схемы тепловентилятора  для отдельных участков электрической цепи,   отдельных элементов,  состоящих в электрической схеме,  необходимо разобрать данный обогревающий электроприбор.

  Для разборки тепло вентилятора понадобится отвертка под соответствующую головку  шурупа.    При подобном диагностировании понадобится:

• пробник либо индикаторная отвертка \с элементами питания\;
• прибор Мультиметр либо Омметр.

Диагностику как для отдельных участков электрической цепи так и для отдельных  элементов  состоящих в электрической схеме тепловентилятора, — можно провести пробником.    В настоящее время имеется  в продаже широкий ассортимент  различных пробников, к примеру в своей практике я пользуюсь пробником «Navigator  NTP — E», так как мне он необходим для работ еще и  по  электрической части.

Прибор Омметр необходим после всех выполненных электрических соединений,  потому что перед  подключением  тепловентилятора к розетке — нужно проверить обогревающий электроприбор на сопротивление.

   После снятия крышки,  обращаем свое внимание  на предохранители, состоящие в электрической схеме.    Обычно в тепловентиляторах перегорает плавкий предохранитель.



На фотоснимке мы можем наблюдать предохранители с обозначением  указывающих стрелок:

• синяя стрелка — плавкий предохранитель;
• желтая стрелка — предохранитель, срабатывающий при перегреве.



 На данном фотоснимке показано изображение плавкого предохранителя с номинальным допустимым значением температуры нагрева — 121 градус по Цельсию.

ТЭН  тепло вентилятора,  как наглядно видно на фотоснимке — выполнен в виде спирали, в качестве материала используется нихром.

При замене ТЭНа  учитывается:

• сопротивление ТЭНа;
• мощность ТЭНа.

Диагностика для электрической схемы электродвигателя тепло вентилятора проводится с учетом измерения сопротивления:

• обмоток статора;
• обмоток ротора

и подробную  информацию по диагностике электродвигателя Вы сможете найти в этом сайте.

На этом пока все.
