Экскаватор своими руками 10 моделей (чертежи, размеры и схемы)

Почему бы не доверить тяжёлый ручной труд механическому другу, который сделает всё быстро, качественно и эффективно? С помощью прицепного экскаватора, сделанного своими руками, можно значительно упростить себе жизнь при выкопке выгребных ям, траншей под канализацию, засыпать сыпучие материалы. Всё что делается человеком 2 часа, самодельный экскаватор сделает намного быстрее.

Основную раму, на которую крепится гидравлика, стрелы и мотор, можно сделать произвольной.Прицепной экскаватор своими руками 10

Группа молодых людей их Воронежа сумела запустить мелкосерийное производство таких самоделок.

Прицепной экскаватор своими руками 10

Стрелу и ковш можно приобрести на рынке строительных материалов.

Прицепной экскаватор своими руками 10

И в снег, и в зной устройство работает так, как надо.

Прицепной экскаватор своими руками 10

Над общим видом готового изделия можно особо не заморачиваться, главное – эффективность.

Прицепной экскаватор своими руками 10

Универсальная модель для любого типа задач.

Прицепной экскаватор своими руками 10

Начало работы перед рытьём котлована.

Прицепной экскаватор своими руками 10

Яркая расцветка экскаватора сделает мрачный день веселым.

Прицепной экскаватор своими руками 10

Из металлических профилей получилась хорошая рама для устройства.

Прицепной экскаватор своими руками 10

Незаменимый помощник одинокому фермеру.

Прицепной экскаватор своими руками 10

Читать полностью (ссылка)

Дети всегда хотят быть всячески похожими на взрослых, и часто подражают им. Они наблюдательны, любознательны, и порой очень хотят почувствовать себя чуточку старше, особенно, когда дело касается управления взрослой техникой. Отцам, которые дружат с инструментом, и желают порадовать своих ребятишек, есть отличная возможность построить детский экскаватор своими руками.

В постройке модели на фото нет ничего сложного и затратного.

Детский экскаватор, сделанный своими руками

Минимум средств – максимум эффекта.

Детский экскаватор, сделанный своими руками

Любой ребёнок обрадуется такой игрушке, сделанной в подарок от папы.

Детский экскаватор, сделанный своими руками

Модель не обязательно должна быть очень сложной, достаточно вложить в работу свою душу.

Детский экскаватор, сделанный своими руками

Всё гениальное просто, особенно когда дело касается детской улыбки.

Детский экскаватор, сделанный своими руками

Болты, гайки, древесина, пару инструментов и огромное желание – всё что нужно, для начала работы.

Детский экскаватор, сделанный своими руками

С помощью такой игрушки ребенок приучается к труду с малых лет.

Детский экскаватор, сделанный своими руками

За основу игрушки можно взять диск от автомобиля Р13 или любой другой, который есть в гараже или старом сарае.

Детский экскаватор, сделанный своими руками

Читать полностью (ссылка)

При выполнении огородных или дачных задач небольшие размеры лопаты могут не справиться с заданным объемом работ, особенно в весенний и осенний период, когда почва нуждается в перекопке. С этой задачей отлично справится мини-экскаватор, который можно собрать своими руками по чертежам из интернета, с помощью слесарного инструмента. Модель экскаватора можно сделать один раз, а пригодится она на всю жизнь.

Все закупаемые материалы для устройства обойдутся дешевле, чем покупка заводской модели.

МИНИ-экскаватор своими руками 11 фото

Мини-экскаватор с опорами. Первая копка.

МИНИ-экскаватор своими руками 11 фото

Плюсом постройки будет лёгкость разборки и транспортировки.

МИНИ-экскаватор своими руками 11 фото

Раму и колёса можно приделать от старого автомобиля.

МИНИ-экскаватор своими руками 11 фото

Процесс сборки мини-экскаватора.

МИНИ-экскаватор своими руками 11 фото

Нью-Йоркская самоделка. Ничем не хуже наших, стоит взять на заметку.

МИНИ-экскаватор своими руками 11 фото

Интересная модель с компьютерным стулом. Каждому геймеру дать в руки экскаватор и страна будет с развитым сельским хозяйством.

МИНИ-экскаватор своими руками 11 фото

Удобная модель для дачи и огорода.

МИНИ-экскаватор своими руками 11 фото

Почему бы не почистить снег просто и быстро?

МИНИ-экскаватор своими руками 11 фото

На «троне» мини-экскаватора удобно и работа идет.

МИНИ-экскаватор своими руками 11 фото

Постройка самоделки сможет оправдать любые ожидания и вложенные средства.

МИНИ-экскаватор своими руками 11 фото

Читать полностью (ссылка)

При наличии желания, небольшого количества умений и слесарного инструмента, можно сделать самодельный экскаватор из мотоблока своими руками. Кое-что придётся докупить в б\у состоянии: насос, гидравлику, ковш, рукава высокого давления, мотоблок. Но эти относительно небольшие вложения полностью оправдают себя. Заводской аналог стоит в разы дороже. Все материалы продаются свободно на любом рынке автомобильных запчастей или на торговых площадках в интернете.

Процесс погрузки речного песка.

Самодельный экскаватор (из мотоблока) своими

Вот что наличие слесарного инструмента делает.

Самодельный экскаватор (из мотоблока) своими

Самодельный экскаватор способен решить практически любые вопросы в хозяйстве. Надоел соседский забор? С этой штукой забора не будет.

Самодельный экскаватор (из мотоблока) своими

Форма экскаватора может быть абсолютно любой и зависит от чертежа.

Самодельный экскаватор (из мотоблока) своими

Собрать самоделку можно из ненужных вещей в гараже. Недостающие запчасти всегда можно докупить.

Самодельный экскаватор (из мотоблока) своими

Сколько радости будет у маленьких помощников! Ведь их помощь неоценимая.

Самодельный экскаватор (из мотоблока) своими

Если ковш не варить, а покупать самому, то он обойдётся в районе 200-300 долларов.

Самодельный экскаватор (из мотоблока) своими

Если делать ковш самому, то стоит обратить внимание на его зубья. Они обязательно должны присутствовать.

Самодельный экскаватор (из мотоблока) своими

Читать полностью (ссылка)

Чтобы не арендовать строительную технику за большие деньги, можно построить самодельный экскаватор своими руками. Самоделка ничем не будет отличаться от заводской модели, так как будет выполнять ту же работу. При этом затраты будут минимальными. Самодельный экскаватор делают по чертежам, примеры которых представлены в интернете.

У самодельного устройства есть масса преимуществ, которых не имеют заводские модели. К плюсам можно отнести: низкое потребление топлива, относительно небольшой вес и лёгкость транспортировки.

Самодельный экскаватор своими руками. 12

Такие мини-экскаваторы полностью автономны и могут быть задействованы где угодно.

Самодельный экскаватор своими руками. 12

Экскаватор можно сделать на основе мотоблока.

Самодельный экскаватор своими руками. 12

Использование такого устройства в российской глубинке гарантирует зависть у соседей.

Самодельный экскаватор своими руками. 12

Форма и назначение ограничена только фантазией.

Самодельный экскаватор своими руками. 12

Плюсом самодельного экскаватора будет то, что его всегда можно сделать удобным для себя.

Самодельный экскаватор своими руками. 12

Самым простым решением в постройке самоделки – это покупка готовой стрелы и гидравлической системы.

Самодельный экскаватор своими руками. 12

На таком «танке» можно зарабатывать, вскапывая поля или копая ямы.

Самодельный экскаватор своими руками. 12

Экскаватор, сделанный своими руками, отлично покажет себя на даче или в деревне.

Самодельный экскаватор своими руками. 12

Интересное инженерное решение, хотя не совсем практичное.

Самодельный экскаватор своими руками. 12

Зачем покупать что-то за сумасшедшие деньги, если можно сделать то же самое за меньшие деньги.

Самодельный экскаватор своими руками. 12

Сделать экскаватор можно полностью с нуля, но это требует больших знаний.

Самодельный экскаватор своими руками. 12

Читать полностью (ссылка)

1000000diy.ru

Техника

20.12.2019Грузозахватное приспособление 1valeriy MO
04.12.2019Кран Liebherr LTM 1750-9.10polochan
26.10.2019Кран Liebherr LTM 1400-7.10
25.11.2018KATO SR-300LS1evgen926
09.10.2018кран КС-55729-7М4roki-os
28.04.2018Кран SANY SCC2600A0
13.04.2018Гусеничный кран liebherr LR-12000
02.01.2019Кран Liebherr LTM 1040-2.12
21.07.2017кран Kato NK-500MS (50т)2roki-os
08.12.2016Самоходный плавкран «Ганц» 35т0Seeker
12.10.2016кран КС-55744 25т7roki-os
25.08.2016Бульдозеры3ТалгатС
23.08.2016К-702 погрузчик0ТалгатС
28.06.2016Бульдозер Д-250. (Вид Общий)1ТалгатС
28.06.2016Liebherr LTM 1160 (габаритный чертеж)4ТалгатС
26.06.2016К-702М-СХТ Кировец1ТалгатС
22.06.2016Бульдозер ДЗ-42Г (вид общий)0ТалгатС
26.06.2016Бульдозер SD23 SHANTUI2ТалгатС
18.06.2016Бульдозер ДЗ-42П5ТалгатС
08.03.2016Ручная электро-трамбовка для ППР ИЭ-4505А1
23.02.2016Кран Liebherr LTM-1160/26
18.01.2016кран 55713-113roki-os
08.09.2015Автомобильный кран GROVE RT9130E0StaPerRa
24.08.2015ГАЗ-33021 Чертеж Газели3
19.05.2015KC-657158roki-os
24.04.2015Краны «LIEBHERR» 100, 150, 200 тонн (динБлоки)7roki-os
14.04.2015кран ЕДК-10002
04.02.2015Авто-Грейдер-бульдозер-Гудронатор-люди-Асфальтоукладчик-Каток (Гру-Асф)4West666
19.01.2015грузовые характеристики крана МКГС-100.12
14.01.2015Гидравлический подъемник г/п 1000 тонн (SBL1100)2roki-os

dwg.ru

Как сделать мини экскаватор своими руками: чертежи, видео

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

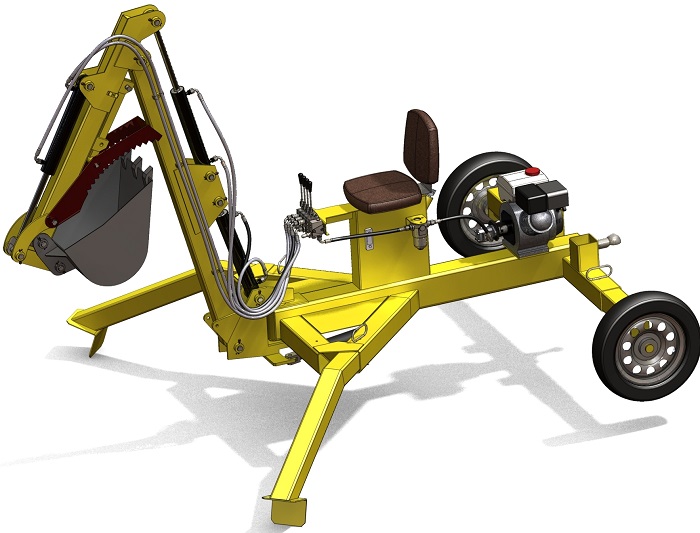

Модель мини эксаватораМодель мини эксаватора

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Подготовительный этап: где взять чертеж

Нужно подобрать конкретную, четкую и понятную схему для сбора своей землеройной машины. Сложностей с выбором быть не должно. Можно использовать:

  1. Уменьшенные в масштабе заводские схемы больших экскаваторов типа «Беларус».
  2. Готовые чертежи из Интернета, размещенные народными умельцами. Интересные рабочие варианты можно найти не только в рунете, но и на зарубежных ресурсах.

Подобрав оптимальный чертеж, нужно составить смету и примерно определиться с затратами на расходники и детали.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.
Варианты ковшейВарианты ковшей

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Собранный мини экскаваторСобранный мини экскаватор

Техника в работе

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

В заключение

Чтобы сделать мини экскаватор, придется приложить немалые усилия. Не имея некоторых навыков и знаний, лучше не пытаться с нуля собирать сложную машину. В таком случае лучше найти готовые узлы и собрать их на прицепе Т40.

При наличии хорошей технической — теоретической и практической — подготовки и специальных навыков достаточно выбрать хороший чертеж, найти нужные детали и материалы и браться за изготовление своей универсальной землеройной техники. Понадобятся собственные умения сварщика, слесаря, токаря и еще ряда специалистов. Если таких навыков нет, лучше поискать помощников среди знакомых.

В сети представлено множество видео с полным изложением процесса сборки самодельного мини экскаватора и результата работы. Приступая к выполнению аналогичной задачи, ознакомьтесь с как можно большим количеством подобных материалов и выберите или создайте на их основе свою инструкцию.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

выбор, ковш и чертежи прицепного миниэкскаватора

Каждый раз при произведении земляных работ, особенно на мелком строительстве, встаёт вопрос – копать лопатой (на это уйдёт много времени) или экскаватором – минут 30. Можно рассмотреть множество вариантов, и не получить универсального совета, что лучше сконструировать мини-экскаватор своими руками, взять в аренду или приобрести такую технику. Но проанализировать плюсы и минусы, сложности и преимущества построения самодельного агрегата необходимо. К важным этапам отнесём:

  • Подготовку
  • Конструирование
  • Изготовление
  • Сборку.

Самостоятельно изготовить или купить мини экскаватор – вот в чём вопрос.

Мини установка отличается многофункциональностью, компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки. Если ваш бюджет позволит потратить от 15000$ на покупку такой техники – конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача – копка траншеи или фундамента для дома – возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

  • Горячим желанием сделать это самостоятельно;
  • Временем для осуществления затеи;
  • Инженерно – технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
  • Наличие финансов – при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
  • Наличие необходимых инструментов и оборудования.

Типологизация экскаваторов – определимся, что именно нужно нам.

Решившись на самостоятельное конструирование, вы должны понять, какой именно вид миниэкскаватора подойдёт вам. Различают автономный и прицепной типы.

При наличии в вашем распоряжении мотоблока или мини трактора логично будет создать прицепной экскаватор, с дополнительным узлом крепления.

Если в наличии имеется старый автомобильный двигатель, то вам проще создать автономный агрегат с шасси и блоком для земельных работ.

Загоревшись идеей как сделать самодельный прицепной мини экскаватор своими руками, следует учесть, что процесс будет нелёгким, нужны знания и умения.

Конструкция мини экскаватора и её особенности.

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели, знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов.

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах, и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

  • Необходимые расходные материалы
  • Запасные части и детали
  • Оборудование для изготовления запчастей
  • Инструментарий (наличие или доступ)
  • Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Чертежи – не проблема.

Подсчитав свои финансы и определившись с возможностями, вы всё-таки решили строить экскаватор сами? Прекрасное решение, творческое удовольствие вам будет обеспечено!

И следующим этапом станут чертежи самодельного мини экскаватора.

Для построения чертежей самостоятельно вы должны иметь инженерные навыки, навыки расчетов. Тут важным будет прочертить каждую деталь, составить все расчеты.

Можете воспользоваться помощью интернет — ресурсов, ведь если вы знаете, какой именно вид мини экскаватора будете делать – найти чертежи в интернете будет не так сложно.

Чертежи прицепного мини экскаватора будут гораздо легче и проще, чем экскаватора автономного, в изготовлении которого значительно больше деталей и узлов.

Основные узлы – что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера 8 или 10, воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины.  Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор – проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно. Поэтому возможно манипулятор лучше купить готовый.

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки – фрезерный, токарный, слесарный.

Стоимость готового манипулятора будет примерно на 30%  меньше, чем сделать его своими руками.

Гидравлика – выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые. А вот цилиндры для манипулятора подойдут и б\у от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, б\у гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика.

Привод – какой лучше и как выбрать.

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных – мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель. В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

Строим ковш – особенности подбора и установки.

Ковш – наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов.

Ковш так же можно купить готовый, но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор – вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель – замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель. Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках – ваш мини экскаватор может обойтись вам дороже, чем купить готовый.
