Солнечные часы

   Появление солнечных часов связано с моментом, когда человек осознал взаимосвязь между длиной и положением солнечной тени от тех или иных предметов и положением Солнца на небе. Древнейшим инструментом для определения времени служил гномон. Изменение длины его тени указывало время.  Создание так называемых теневых (мы их называем солнечными) часов приписывают египтянам, которые придумали их еще во втором тысячелетии до нашей эры. Они представляли из себя простую деревянную доску с отметинами. Теневые часы, разделенные на двенадцать дневных промежутков, и стали первым изобретением человека, предназначенным для ОПРЕДЕЛЕНИЯ времени. Таким образом, «Солнечные часы» — это прибор для определения времени по изменению длины тени от гномона и её движению по циферблату. Небольшой стержень (гномон) укрепляли на плоском камне (кадран), разграфленном линиями, — циферблате, часовой стрелкой служила тень от гномона. Но поскольку «работали» такие часы только днем, то ночью им на замену приходила клепсидра — так греки называли водяные часы.

    Различают солнечные часы горизонтальные, вертикальные (если плоскость циферблата вертикальна и направлена с запада на восток), утренние или вечерние (плоскость вертикальна, с севера на юг), экваториальные. Строились также конические, шаровые, цилиндрические солнечные часы.



   Простейшие солнечные часы.

   Древнейшим инструментом для определения времени служил гномон. Изменение длины его тени указывало время суток. О таких простейших солнечных часах упоминается в Библии:

Четвертая книга Царств, глава 20

9. И сказал Исаия: вот тебе знамение от Господа, что исполнит Господь слово, которое Он изрек: вперед ли пройти тени на десять ступеней, или воротиться на десять ступеней?

10. И сказал Езекия: легко тени подвинуться вперед на десять ступеней; нет, пусть воротится тень назад на десять ступеней.

11. И воззвал Исаия пророк к Господу, и возвратил тень назад на ступенях, где она спускалась по ступеням Ахазовым, на десять ступеней.

Исаия, глава 38

8. Вот, я возвращу назад на десять ступеней солнечную тень, которая прошла по ступеням Ахазовым. И возвратилось солнце на десять ступеней по ступеням, по которым оно сходило.

  В библейском стихе упоминаются солнечные часы, построенные в Иерусалиме при царе Ахазе в VIII веке до н.э.

   Одни из первых солнечных часов, найденных в захоронении Наут (Ирландия), датируются 5000 годом до н.э.

   Первое известное описание солнечных часов в Древнем Египте — надпись в гробнице Сети I, датируемая 1306—1290 гг. до н. э. Там говорится о солнечных часах, измерявших время по длине тени и представлявших собой прямоугольную пластину с делениями. На одном конце её прикреплён невысокий брусок с длинной горизонтальной планкой, которая и отбрасывала тень. Конец пластины с планкой направлялся на восток, и по меткам на прямоугольной пластине устанавливался час дня, который в Древнем Египте определялся как 1/12 промежутка времени от восхода до заката. После полудня конец пластины направлялся на запад.

все о солнечных часах на top-voprosov.ru

Фото 1 – слева солнечные часы – календарь индийского храма; справа – старинные английские солнечные часы.

Самое первое осознание размерности времени произошло в Древнем Египте более 3500 лет назад. Наблюдения жрецов за движением «небесной колесницы» бога Солнца – Ра открыло закономерности астрономических циклов планеты Земля.

Принцип работы солнечных часов

Фото 2 – схема простейших солнечных часов.

Фото 3 – солнечные часы в Древнем Египте

Тень от вертикально установленного колышка перемещалась вслед за солнцем ежедневно, удлиняясь и укорачиваясь на одинаковую величину.

Фото 4 —  тень обелиска и метки солнечных часов

Служители храмов, отмечая значимость этого открытия, перед входами воздвигали священные обелиски – гномоны.

Фото 5 — обелиск перед египетским храмом

Их тень перемещалась по размеченной окружности. Равномерно нанесенные риски отмеряли равные отрезки времени.

Фото 6 – модель солнечных часов в музее Каира, Египет.

Применяя законы движения Солнца на видимом небосводе, вращение земли вокруг своей оси, лунные циклы, мастера создавали солнечные часы из камня, ценных пород дерева, драгоценных металлов. Гномоны устанавливали в общественных местах: цирках, банях, на площадях.

Фото 7 – Башня Ветров с солнечными часами в Афинах.

Большие солнечные часы на башне Ветров в античных Афинах датируются 1 веком до н.э. Грандиозное сооружение диаметром 8 метров поднималась на двенадцати метровую высоту.

Фото 8 – артефакт часов для отсчета ночного времени.

Гениальное озарение египетских мастеров явило изобретение часов, указывающих время ночью. Два священных прямоугольных бруска с прикрепленными нитями размещали параллельно небесному меридиану, направляя на Полярную звезду. Количество звезд на небе, пересекающих эту ориентированную линию, отмеряло время.

Фото 9 – египетские солнечные часы 13 век.

Недостатками первых примитивных «приборов» времени являлась их существенная погрешность, зависящая от долготы места расположения, работа ограничивалась видимостью солнечного диска над линией горизонта.

Фото 10

Артефакты солнечных часов в эпохи древних цивилизаций Междуречья, Египта, Китая находят при целенаправленных археологических раскопках культурных слоев земли. Механик Ветрувий, живший в эпоху расцвета Римской Империи описал около тридцати различных типов солнечных часов.

Фото 11

Виды солнечных часов

Древние солнечные часы состоят из двух элементов: гномон (указатель) и циферблат. Различают конструкции по ориентировке этих частей друг относительно друга и их внешнему виду.

Полярные солнечные часы с горизонтальным циферблатом – парковые

. Гномон ориентирован по оси вращения Земли в направлении Полярной звезды.

Фото 12

Полярные солнечные часы с вертикальным циферблатом

Обычно устанавливаются на южной стене зданий.

Фото 13

Фото 14 – вертикальные солнечные часы и указатель расстояния на верстовом столбе в Петербурге

Экваториальные солнечные часы. Циферблат часов разделен на 24 равные части, расположен параллельно плоскости экватора. В зимнее время, когда солнце находится ниже экватора, время определяется по обратной стороне циферблата. Нумерация отсчета идет против часовой стрелки.

Фото 15 — экваториальные солнечные часы. Испания

Гномон и циферблат расположены полярно, параллельно оси вращения Земли. Недостатком является рабочее состояние конструкции от 7 до 17 часов.

Фото 16

Солнечные часы с вертикальным гномоном – аналемматические. (Аналемма – это кривая линия, соединяющая точки движения Солнца на небосводе в одно и то же время в течение года).

Самые древние аналемматические солнечные часы, датируемые 12 веком до н.э., были обнаружены археологической экспедицией 2011 года на раскопках кургана бронзового века в Донецкой области России.

Фото 16 – схема установки часов из артефактов кургана бронзового века в Донецкой области.

Представляют собой каменную плиту 100 на 70 см, весом более 130 кг. Самые большие солнечные часы Самурат Янтра находятся в индийском городе Джайпур штата Раджастан.

Фото 17

Грандиозное сооружение возведено в 1734 году.

Фото 18

Высота гномона 21,34 м, размеры полукруглых шкал – циферблатов составляет около 15 м, точность показаний не превышает 2 минуты.

Самый высокий обелиск 35 метров установлен на площади Святого Петра в Ватикане. Он был вывезен из Египта императором Калигулой. Четырехгранный шпиль высечен из розового гранита, увенчан бронзовым шаром. Легенда гласит, что в шаре заключен прах Юлия Цезаря.

Фото 19 — обелиск на площади Святого Петра в Ватикане

Экваториальные солнечные часы династии Чжоу, Китай.

Фото 20

Огромный диск из белого мрамора параллелен экватору. На его двух сторонах видны деления циферблата. Железный гномон направлен на ось земного шара. В зависимости от положения Солнца над экватором определялось «зимнее» или «летнее» время. Эти каменные часы из Запретного города в Пекине – олицетворение символа власти и могущества императора.

Другие статьи по теме:

Старинные солнечные часы

Старинные солнечные часы

(Всего 6 фото)

Сейчас солнечные часы кажутся странными и непонятными конструкциями. Мы настолько привыкли оперировать мельчайшими промежутками времени, что точность в час нас уже не устраивает.

Старинные солнечные часы

Англия, 17 век



Но, тем не менее, солнечные часы прошли большой путь развития, и есть множество разнообразнейших форм их совершенно непривычных и необычных.
Первые часы делались в виде прутика-гномона над плоскостью с насечками и известны они уже не одно тысячелетие в разных культурах.

Старинные солнечные часы

Бирмингем, 1875



Позже даже наука гномоника появилась, ответственная как раз за нанесение делений на часы в соответствии долготой и широтой местности, для которой часы предназначались. При это сутки делили на две части – дневную и ночную.

Старинные солнечные часы

Италия, 17 век



Ночью в отсутствии солнца измерять приходилось с помощью различных приспособлений типа клепсидр, свечей с насечками или определенным временем горения и т.д. Даже особый прибор изобрели — «ноктурлабиум», с помощью которого определялось время по звездам.

Старинные солнечные часы

Европа, 1736



Днем время определяли по солнечным часам. При этом день делился на 12 часов, но в разные времена года длительность светового дня менялась, а с ней менялась и длительность одного часа.

Старинные солнечные часы

Нюрнберг, 1582



Формы старинные солнечные часы принимали самые диковинные – от маленьких колечек до громоздких кубков. Кроме того старинные солнечные часы частенько комбинировали с другими приборами – компасами, шагомерами, линейками.


Как работают солнечные часы? — almukantarat — LiveJournal

Давно я ничего не писал о навигации, но вот случайно наткнулся на замечательные иллюстрации о суточном движении солнца на небесной сфере и о солнечных часах.

Итак, вы знаете, как работают солнечные часы?

Вчера, 12 июня среднее солнечное время совпало с истинным солнечным временем. Уравнение времени было равно нулю. Такое случается только четыре раза в год.


С незапамятных времен люди организуют свою жизнь по видимому движению Солнца. Мы говорим «видимое движение», поскольку конечно же вращение Земли вокруг своей оси приводит к движению теней, которое мы наблюдаем каждый день. Каждый час Земля поворачивается на 15°, это выглядит также, как будто Солнце передвинулось на 15° по своему ежедневному пути. Оба подхода используется при изготовлении солнечных часов, но обычно принято считать, что движется именно Солнце. Возможно легче всего понять, как работают солнечные часы, если представить себе земной шар со стороны Северного полюса.

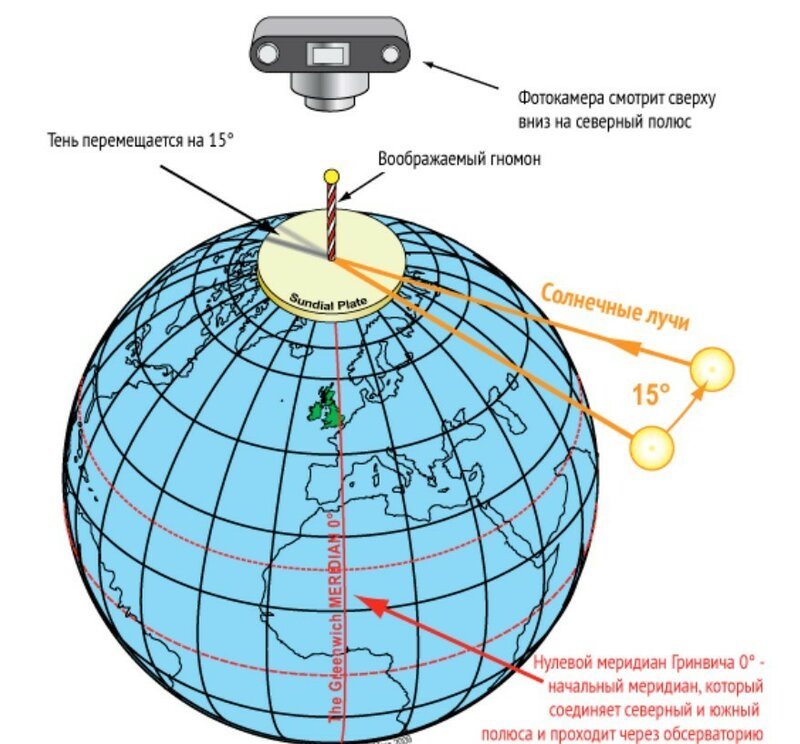

На приведенном рисунке кажется, что это Солнце каждый час передвигается на 15°. Элемент солнечных часов, который отбрасывает тень называется «гномон».

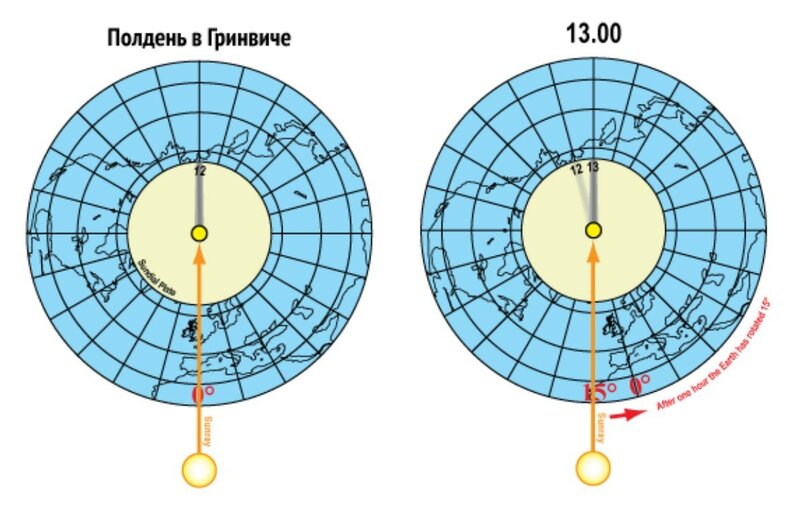

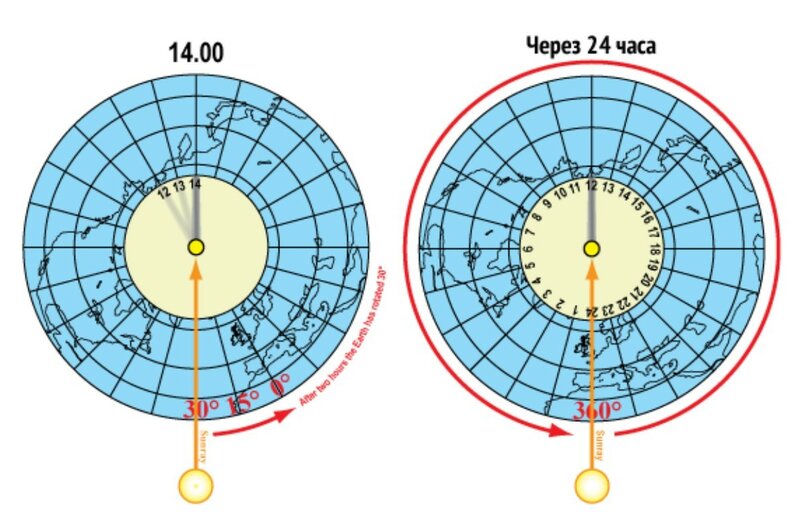

Если смотреть строго сверху, со стороны воображаемой фотокамеры, то можно запечатлеть снимки тени, от воображаемого гномона в разное время:

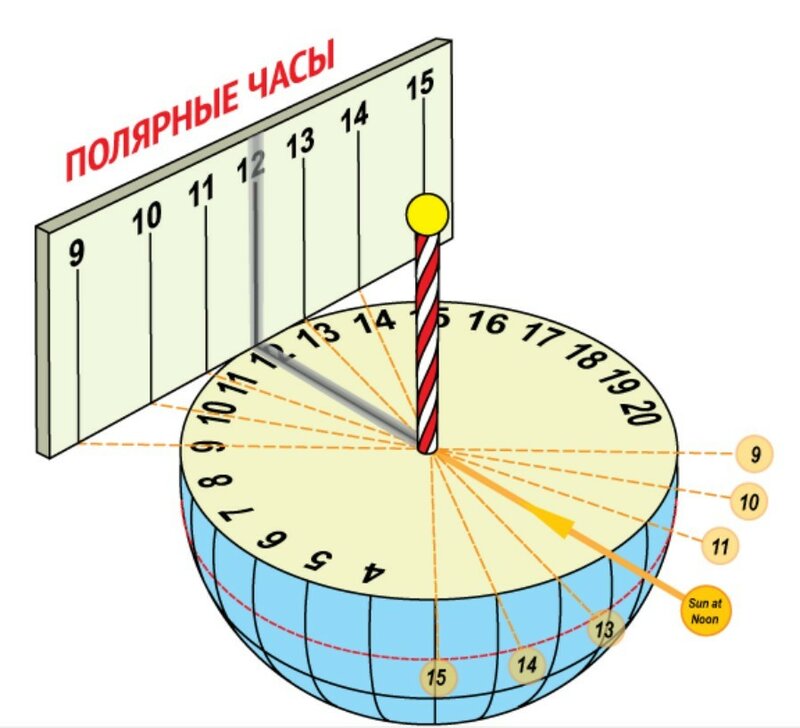

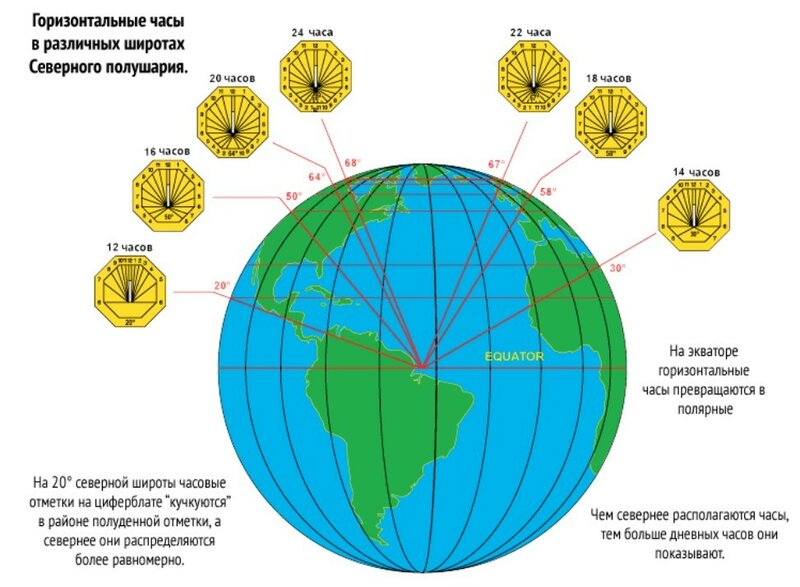

Часы, которые мы представили себе расположенными на Северном полюсе, называются экваториальными солнечными часами. Это потому, что плоскость циферблата параллельна плоскости экватора.

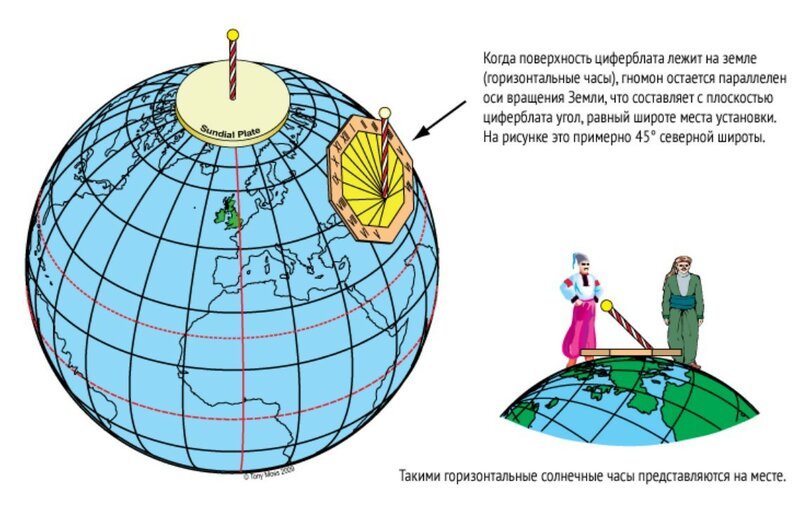

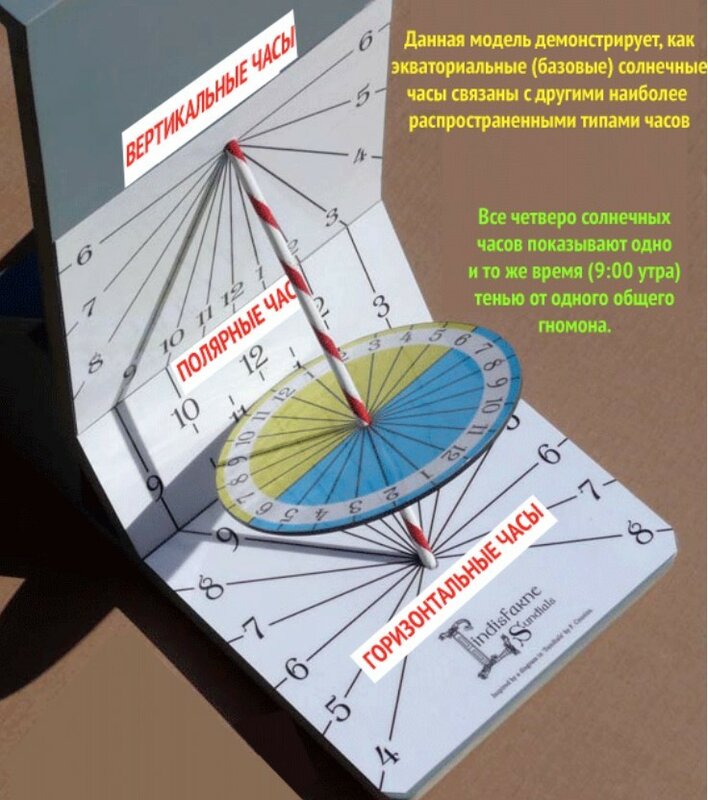

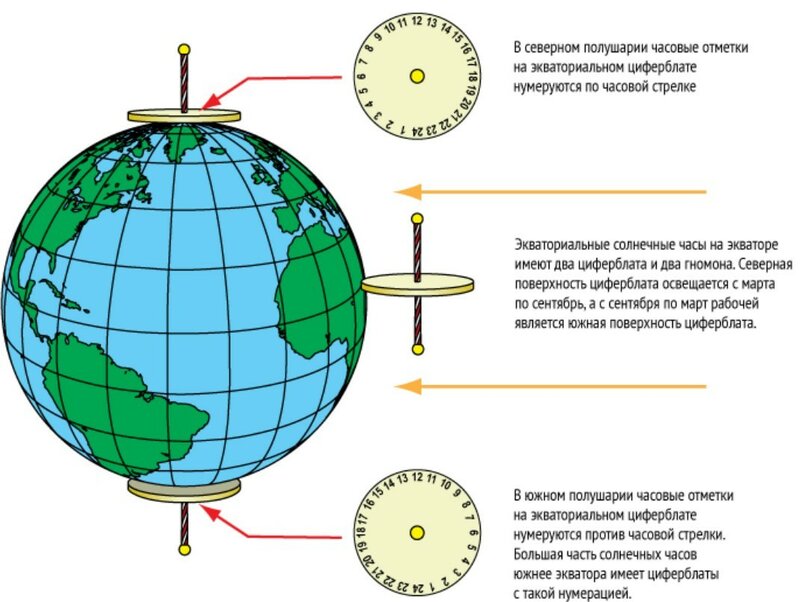

Экваториальные солнечные часы можно назвать «базовыми», поскольку с их помощью можно построить много других типов солнечных часов. Это делается путем проецирования часовых линий экваториальных часов на любую другую подходящую поверхность. Полярные часы, изображенные ниже, — очевидный пример.

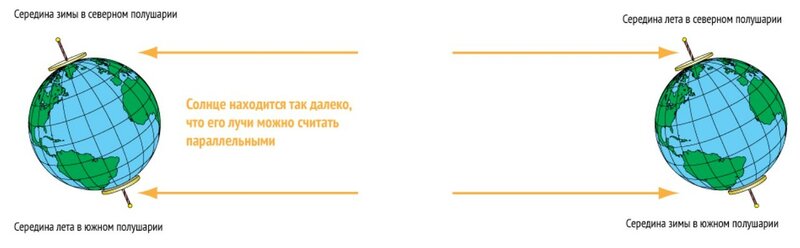

Середина зимы наступает в северном полушарии, когда ось вращения Земли наклонена в сторону от Солнца. С октября по март Солнце никогда не восходит на северном полюсе, а на южном — никогда не заходит.

Середина лета в северном полушарии наступает, когда ось вращения Земли наклонена в сторону Солнца. С апреля по сентябрь Солнце никогда не заходит на северном полюсе, а на южном — никогда не восходит.

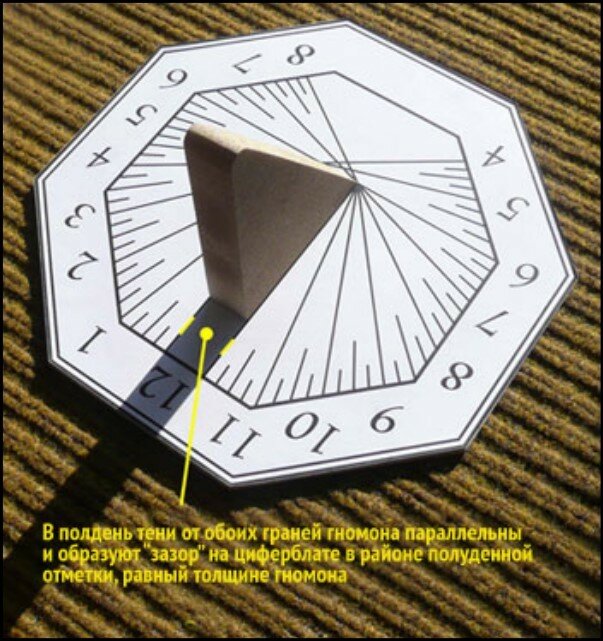

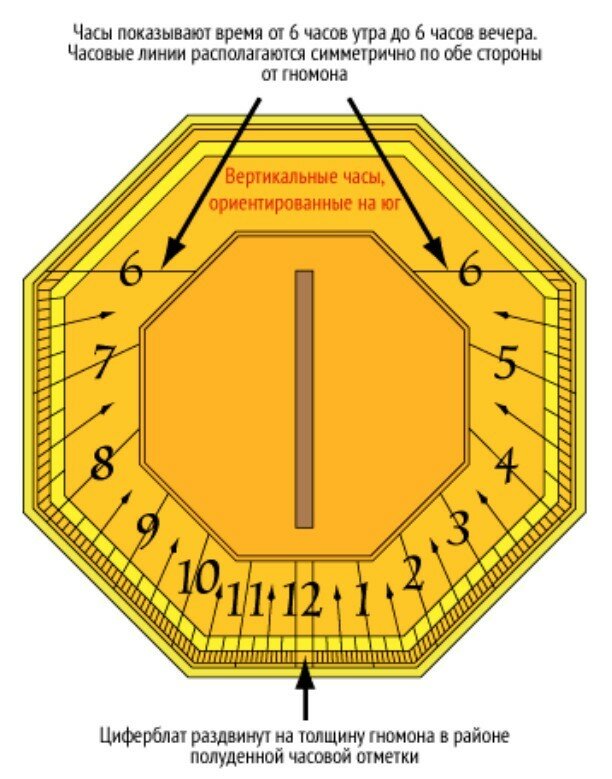

Часы с толстым гномоном и их полуденная отметка

Солнцу требуется четыре минуты для перемещения на один градус долготы с востока на запад (в северном полушарии, а в южном — Солнце движется в противоположном направлении). Солнечные часы на одной и той же долготе (на одном меридиане) показывают одинаковое время. Солнечные часы на меридиане 4° западной долготы отстают на 16 минут от времени в Гринвиче (нулевой меридиан), а на меридиане 8° западной долготы отстают уже на 32 минуты.

Пример: Плимут располагается в 4° 08’ западнее Гринвича, поэтому солнечные часы в Плимуте всегда отстают на 16 минут и 32 секунды. Соответственно, часы, расположенные восточнее Гринвича, спешат на время, рассчитанное из соотношения 1 градус — 4 минуты.

В 1880 году, чтобы избежать хаоса на железных дорогах британский парламент установил среднее время в Гринвиче (GMT), как единое Британское время, и все часы соединенного королевства стали показывать такое же время, как часы Биг Бен в Лондоне.
Первые точные механические часы были сделаны в 1656 году датским ученым Кристианом Гюйгенсом. Точность его поздних моделей составляла одну секунду в сутки. Выставляя свои механические часы по солнечным, Гюйгенс мог бы предположить, что его часы в течение года идут неточно, однако именно его часы были точны, а солнечные часы то опаздывают, то спешат.

Показания всех известных часов не будут соответствовать показаниям солнечных часов, поскольку продолжительность солнечных суток увеличивается на несколько секунд в течение 3 месяцев, потом она соответственно уменьшается в течение 3 месяцев, а в оставшиеся полгода процесс повторяется.

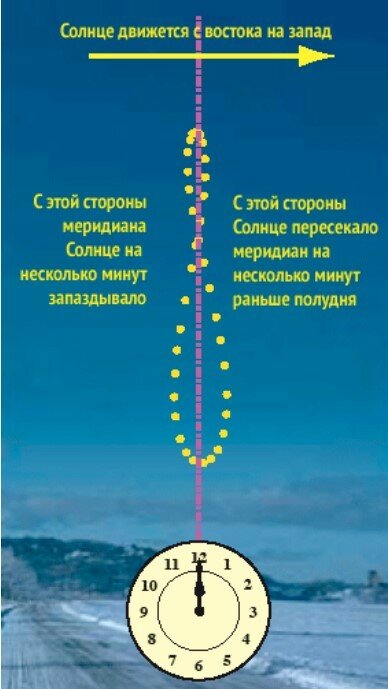

Если в каком-то месте мы направим камеру на штативе на юг и будем фотографировать в режиме мультиэкспозиции каждый полдень через 10 дней, мы увидим фигуру, напоминающую восьмерку.

Эта фигура называется аналемма. Появление такой фигуры обусловлено неравномерным движением Солнца по небесной сфере.

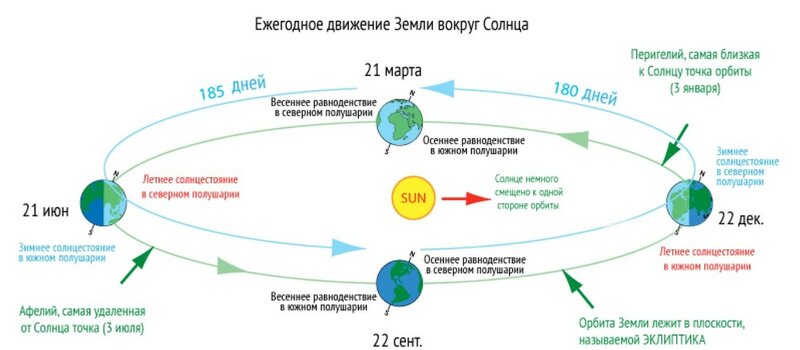

Из-за эксцентриситета земной орбиты зимой в северном полушарии сутки длятся немного больше, чем летом, а в южном – наоборот. Поэтому было введено такое понятие как средние солнечные сутки, равные 24 часам на протяжении всего года. Для определения понятия средних солнечных суток вводится дополнительное понятие «среднее Солнце» – фиктивная точка, которая равномерно движется по небесному экватору (не по эклиптике!). Разница между средним и солнечным временем называется уравнением времени.

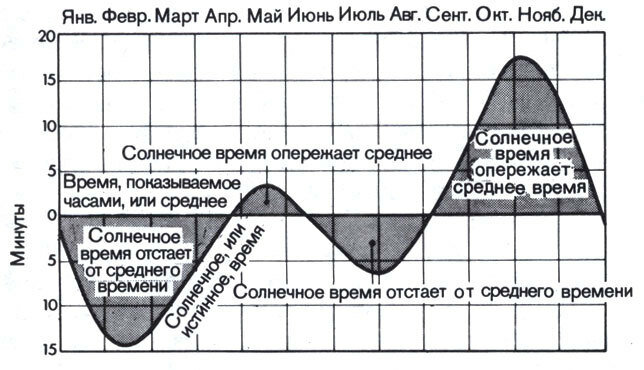

Уравнение времени позволяет переходить от истинного солнечного времени к среднему солнечному и наоборот.

Чтобы воспользоваться уравнением времени нам нужна или таблица со значениями коррекции в минутах и секундах на каждый день, или годовой график, по которому мы можем определить величину ежедневной коррекции.

Если бы Земля застыла на одном месте и только бы вращалась вокруг своей оси, то продолжительность всех дней была бы одинаковой. Однако, когда мы смотрим на Солнце, то наблюдаем его сами находясь в движении. Именно изменение скорости нашего движения по эллиптической орбите вокруг Солнца и наклон оси вращения Земли определяют значения уравнения времени.

Солнечные часы, ориентированные точно на юг, имеют вертикальную полуденную линию по центру циферблата и часовые отметки, симметричные относительно нее.

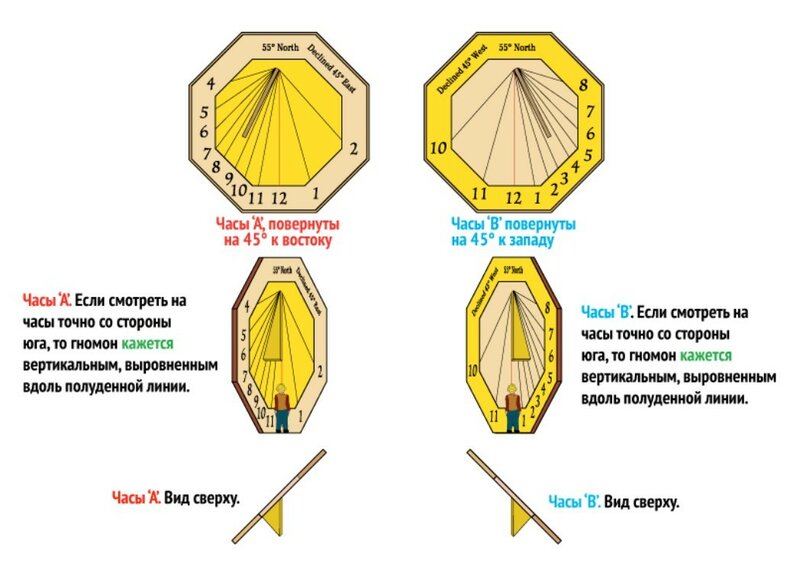

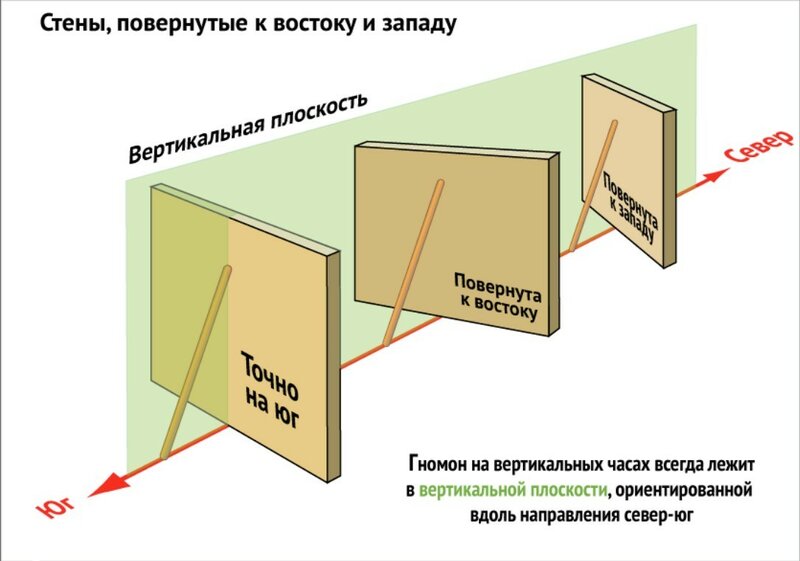

Солнечные часы на стенах, которые не ориентированы строго по сторонам света, называются повернутыми. Полуденная линия повернутых часов тоже будет вертикальной, однако сам гномон будет повернут так, чтобы совпадать с осью вращения Земли.

Изготовить солнечные часы не сложно. Основные правила просты: гномон должен быть ориентирован вдоль направления строго на север и быть параллельным оси мира, т.е. иметь наклон относительно горизонта на угол равный широте места установки часов.

При использовании солнечных часов нужно принять во внимание, что в повседневной жизни в Российской Федерации мы пользуемся средним декретным временем, т.е. временем для основного меридиана принятого часового пояса плюс один час. Например, Санкт-Петербург расположен на меридиане 30 градусов восточной долготы, что соответствует основному меридиану второго часового пояса. Значит, чтобы перейти к показаниям солнечных часов, помимо уравнения времени, необходимо прибавлять один час, или сместить шкалу солнечных часов на один час вперед. В Москве еще сложнее, т.к. она расположена восточнее основного меридиана второго часового пояса на 7 градусов. Не сложно вычислить, что 7 градусов долготы соответствует 28 минутам времени. Т.е. полдень наступает в Москве на 28 минут раньше, чем в Санкт-Петербурге. Поэтому постоянная поправка для показаний солнечных часов, расположенных на меридиане 37 градусов к московскому среднему времени составит +1 час 28 минут.

Также не следует забывать об уравнении времени. Среднее время совпадает с показаниями солнечных часов только четыре раза в году – 15 апреля, 12 июня, 1 сентября и 24 декабря. В остальные дни года солнечные часы либо спешат, либо отстают в пределах (+ 14) – (-16) минут.

Обычные часы помогают решать практические вопросы — не опоздать на работу, вовремя проснуться. Это очень полезная вещь — обычные часы. В мире, где расписание поездов и цена на бензин реальнее самих законов Кеплера, без обычных часов не прожить и дня. Тем не менее, результаты эволюции нельзя отменить и наши тела продолжают жить по истинному солнечному времени и продолжают помнить, как себя чувствовали наши далекие предки, не отделяющие еще время от пространства, а себя от природы и счастливые уже по одной этой причине.

Солнечные часы помогают нам более сдержанно оценивать свою роль в этом мире. Они помогают нам не забыть, что Земля — это очень маленькая планета с ограниченными ресурсами, что вращается она вокруг желтой звезды среднего размера, а сама эта звезда всего лишь одна из великого множества ей подобных составляющих нашу малую родину — Галактику Млечный путь.

Солнечные часы — История вещей

История солнечных часов уже насчитывает не одно тысячелетие, но когда именно люди начали их применять достоверно неизвестно. Установлено, что в Древнем Египте, Вавилоне и Китае такими приборами пользовались ранее, чем за тысячу лет до нашей эры. Первые упоминания об определении времени по солнечным лучам с помощью специального устройства относятся к 1306-1290 гг. до н.э.

История солнечных часов История солнечных часов

Любые солнечные часы имеют циферблат со шкалой и часовую стрелку, называемую гномоном. При этом по их ориентации солнечные часы подразделяются на горизонтальные, вертикальные и экваториальные. Существует множество их модификаций, такие как ступенчатые, кольцевые, пластинчатые, зеркальные, бифилярные и другие.

История солнечных часов История солнечных часов

Солнечные часы это не обязательно диск, имеющий перпендикулярный гномон. Так, циферблат может быль полусферой или кольцом. Универсальными экваториальными часами можно пользоваться на всех широтах. В их конструкции участвуют два перпендикулярных друг другу кольца и гномон. Для определения времени необходимо выставить широту по шкале на одном из колец и установить дату. Затем часы поворачивают вокруг вертикальной оси, до появления на циферблате точки, показывающей время. В этот момент одно кольцо ориентировано на север вдоль меридиана, а второе — параллельно плоскости экватора.

История солнечных часов История солнечных часов

В горизонтальных солнечных часах плоскость циферблата не перпендикулярна гномону, который должен быть параллелен земной оси, а также указывать на север, то есть угол между ними равен широте местности. Горизонтальные часы удобны и просты в установке. Для их использования на другой широте достаточно изменить угол и направить гномон на север.

История солнечных часов История солнечных часов

В Древнем Египте были сконструированы разные модели солнечных часов, например, с горизонтальной шкалой, которая составляла угол 90 градусов с плоскостью местного меридиана, а гномонами их являлись обелиски, высота которых обычно достигала нескольких метров. Для того чтобы по ним узнать время, использовалось направление, которое указывала тень от гномона. Еще одни солнечные часы, именуемые «ступенчатыми», имели две поверхности, наклоненные на восток и на запад и поделенные на уровни. При движении солнца тень перемещалась с одной ступени на другую, и время определялось по ее длине.

История солнечных часов История солнечных часов

В Центральной Европе до XV века широкое распространение получили настенные вертикальные солнечные часы, гномон которых был горизонтальным. Правда точность определения времени по ним была невысока.

История солнечных часов История солнечных часов

В тоже время существовало несколько вариантов дорожных хронометров, например, кольцевые солнечные часы. Они представляли собой два кольца, в одном из которых было отверстие для прохождения солнечного луча, а на другое наносились шкалы месяцев и часов. Были еще пластинчатые часы, в конструктивное решение которых входили две, иногда три, одинаковые пластинки, имевшие прямоугольную форму и скрепленные между собой, при этом на нижней устанавливался компас.

История солнечных часов История солнечных часов

Имеется описание средневековых восьмигранных палок с четырьмя сквозными отверстиями в ручках, в которые для определения времени надо было вставлять металлические стержни. Примерно тогда же появились оконные хронометры. Они относились к вертикальным. Принцип работы солнечных часов заключался в использовании окна ратуши или храма в качестве циферблата с нанесенной полупрозрачной шкалой. Это давало возможность узнавать время, находясь внутри помещения. Зеркальные солнечные часы использовали отраженный с помощью зеркала солнечный луч, который они направляли на стену здания, где находился циферблат.

Солнечные часы

Содержание работы

I Введение

II  О солнечных часах

  1. Солнечные часы в Москве
  2. Устройство солнечных часов
  3. Виды солнечных часов

а) Горизонтальные солнечные часы

б) Вертикальные солнечные часы

в) Экваториальные солнечные часы

г) Аналемматические солнечные часы

  1. История солнечных часов

а) Солнечные часы в Древнем Китае

б) Солнечные часы в Древнем Риме и Древней Греции

в) Солнечные часы в Древней Руси

г) Солнечные часы в Великобритании

III Солнечные часы в школьном дворе

  1. Мои двушкальные солнечные часы
  2. Этапы изготовления солнечных часов

IV Заключение

V Источники информации

I. Введение

 В прошлом году я прочитала в газете «Москва. Центр.» от 6 ноября 2015 № 37 статью о солнечных часах Екатерины Шаминой. Оказалось,  что в Москве имеются 8 солнечных часов. Меня заинтересовала эта тема. Мне захотелось посмотреть на эти солнечные часы, изучить их историю создания, узнать где они находятся, как их используют. Солнечные часы очень удобный инструмент для определения времени в солнечную погоду. Если в школьном дворе сделать солнечные часы, их можно использовать в качестве учебного пособия и в начальной школе на уроках окружающего мира, и в средней школе на уроках географии и физики. Они позволяют по движению тени наглядно проследить суточное и годовое движение нашей планеты. Таким образом, целью моей работы является создание солнечных часов во дворе нашей школы.

Критерии, по которым можно оценить результат работы:

  • а) солнечные часы в солнечную погоду должны подсказывать нам время;
  • б) солнечные часы должны быть просты и удобны в использовании;
  • в) солнечные часы должны способствовать формированию научного мировоззрения школьников;
  • г) солнечные часы должны эстетично выглядеть и служить декоративным элементом нашего школьного двора.

Свою работу организую по следующему плану:

  1. Прогулка по Москве и поиск солнечных часов нашего города.
  2. Сбор и анализ информации по истории, устройству, видам, принципу работы солнечных часов.
  3. Изготовление солнечных часов во дворе нашей школы.
  4. Проверка результативности созданного инструмента.

II.О солнечных часах

  • Солнечные часы в Москве

В выходные я поездила по Москве и собственными глазами увидела все эти солнечные часы, о которых говорилось в газете. Мне хотелось посмотреть, как органично они вписываются в архитектурный облик нашего города.

1. Самые старые дошедшие до нас солнечные часы установлены на Лопухинских палатах Новодевичьего монастыря. Предположительно они относятся к XVII веку.

2. От часов на церкви Воскресения Христова в Кадашах, написанных на фасаде храма, строившегося в 1687-1713 годах, сохранились только некоторые символы.

3. Так же в Москве существуют «пропавшие» солнечные часы — на так называемом «доме Брюса» (сейчас д. 2 по Спартаковской улице). От них осталась лишь каменная доска — трапеция. Существует легенда, что перед войнами и революциями она краснеет.

4. Так же солнечные часы сохранились на здании главного корпуса старого Московского университета, находящегося по адресу ул. Моховая; д. 11.

5. Так же к началу ХIX века относятся часы на здании бывшей Синодальной типографии, на Никольской улице. Эти часы с объемной поверхностью и поэтому они позволяют узнать не только время, но и день зимнего и весеннего равноденствия.

6. В центре Москвы есть еще одни солнечные часы, они находятся на здании приюта у храма Святого Людовика, находящегося по адресу:ул. Лубянка, д. 12А

7. Еще одни солнечные часы находятся на пешеходной аллее Космонавтов, ведущей к мемориальному музею космонавтики.

8. Самые новые солнечные часы в Москве находятся на здании русско-литовской школы в Госпитальном переулке; д.3.

Конечно же оказалось, что в Москве солнечных часов намного больше. Ведь после ремонта в Московском Планетарии, открыли площадку для наблюдений «Парк неба», где представлены различные виды солнечных часов. Я решила съездить в Планетарий и посмотреть на эти солнечные часы. Там я узнала и увидела много нового и интересного:

Горизонтальные солнечные часы Московского Планетария.

Экваториальные солнечные часы Московского планетария.

Также в Московском планетарии есть макет солнечных часов «Самрат Янтра», находящихся в Индии.

Вертикальные солнечные часы Московского планетария.

  • Устройство солнечных часов.

Итак, давайте разберемся подробнее с каждой частью, образующей солнечные часы.

Шкалы.

 Главный элемент циферблата это шкала для регистрации времени. Точность шкалы зависит от точности изготовления солнечных часов и тщательности сборки их деталей. Кроме того, точность шкалы определяется размером солнечных часов (чем больше их размер, тем точнее может быть сделана шкала). Деления шкалы представляют собой отрезки так называемых часовых линий. То есть линий, образованных тенью гномона на циферблате солнечных часов.

На фотографии ниже часовые линии выделены цветом.

Иногда, кроме шкал, предназначенных для регистрации времени, на солнечных часах выполняются шкалы для измерения азимута солнца и высоты солнца над горизонтом а также шкала географической долготы. Азимут это угол между направлением на полюс и направлением на какой-либо удаленный предмет. В момент истинного полудня азимут солнца по определению равен 180º, а в тот момент, когда солнце находится точно на западе или точно на востоке, его азимут соответственно равен 90º и -90º. Большинство людей полагает, что солнце всегда восходит на востоке и заходит на западе.  С помощью шкалы азимутов легко убедиться, что это не так. Лишь два раза в году, в дни равноденствий, солнце восходит на востоке и заходит на западе.. Шкала географической долготы позволяет наблюдать перемещение солнца по планете. Когда солнце пересекает какой-либо местный меридиан, на этом меридиане наступает истинный солнечный полдень, солнце занимает высшую точку своего дневного пути а его азимут равен точно 180º.  То есть в этот момент солнце находится точно на юге. Если шкалу географической долготы дополнить списком городов таким образом, чтобы название города располагалось напротив соответствующей долготы, то по тени гномона можно, не прибегая к вычислениям, узнать, в каком городе сейчас истинный полдень.

Гномон.

Гномон это материальный объект, и у него есть толщина.  Ее следует учитывать при расчете циферблата.  В шкалах делаются разрывы, ширина которых равна толщине гномона. Строго говоря, у точных солнечных часов есть два гномона – восточный и западный. Западный представляет собой ребро, образованное западной и верхней гранями.  По его тени регистрируется время от восхода солнца до полудня. Восточный представляет собой ребро, образованное восточной и верхней гранями треугольника. По его тени регистрируется  время от полудня до захода солнца.

Чем солнечные часы отличаются от обычных.

Солнечные часы показывают истинное солнечное время. Наручные часы показывают среднее солнечное время. Момент, когда солнце достигает высшей точки своего суточного пути и пересекает местный меридиан, называется истинным солнечным полуднем. Промежуток времени между двумя последовательными полуднями называется истинными солнечными сутками.

Истинные солнечные сутки — величина непостоянная. Иногда они длиннее, иногда короче. Стало быть, и части их, то есть часы, минуты и секунды не всегда равны между собой. Затруднительно сконструировать часовой механизм так, чтобы он шел точно по солнцу, то есть в один день быстрее, в другой медленнее. Поэтому наручные часы показывают не солнечное и некое другое время, называемое средним. Продолжительность средних суток, называемых еще гражданскими, получают путем расчетов. Складывают продолжительность всех солнечных суток года и делят получившуюся сумму на количество суток в году. Гражданские сутки, а стало быть, гражданские часы, минуты и секунды, есть величина постоянная по определению.

 До изобретения атомных часов, самой стабильной единицей времени считались звездные сутки, определяемые по промежутку времени между двумя последовательными восходами какой-либо отдаленной звезды. Чтобы измерить продолжительность солнечных суток, а затем путем расчетов определить продолжительность средних суток, по традиции используют именно звездное время — звездные часы, минуты и секунды.

  •  Виды солнечных часов.

Солнечные часы — устройство для определения времени по изменению длины тени от гномона  и её движению по циферблату.

Выделяют 4 вида солнечных часов: горизонтальные, вертикальные, экваториальные и аналемматические.

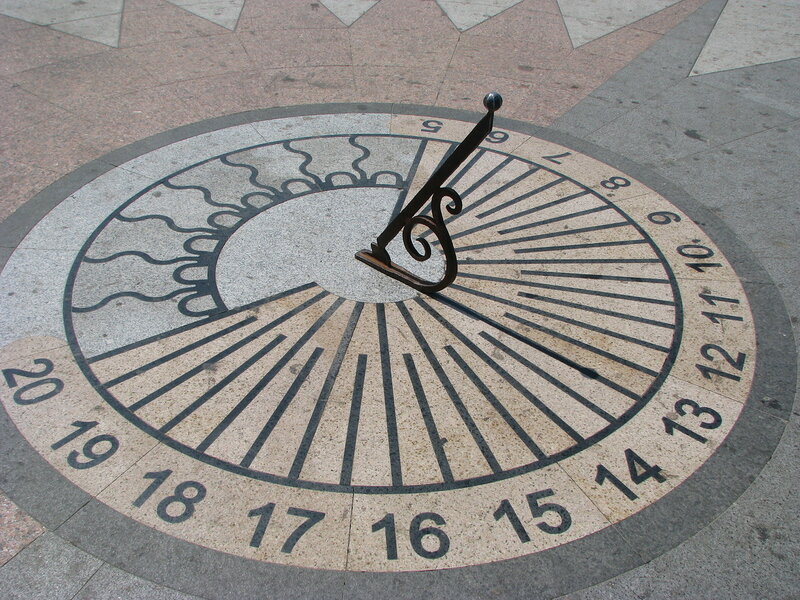

а) Горизонтальные солнечные часы.

 Эти часы можно видеть во многих парках и садах.

часы в г. Севастополь; наб. Корнилова

Горизонтальные солнечные часы состоят из кадрана (плоскость с часовыми делениями) и гномона. Циферблат расположен горизонтально относительно земной поверхности. Гномон расположен перпендикулярно кадрану и представляет собой треугольник, угол которого равен широте места, в котором находятся солнечные часы (для Москвы это 55 градусов).

б) Вертикальные солнечные часы

часы на здании Соловецкого монастыря (Соловецкие острова

Вертикальные солнечные часы обычно располагаются на стенах зданий. Поэтому циферблат перпендикулярен относительно плоскости земной поверхности.  А гномон располагается под углом, равным широте места, в котором расположены часы.

в) Экваториальные солнечные часы.

Часы на берегу реки Темзы(Лондон; Англия.)

Эти солнечные часы состоят из тех же частей, что и 2 предыдущих типа. Гномон, устанавливается на циферблате перпендикулярно его поверхности. Циферблат устанавливают углом 90 градусов, минус широта той местности, в которой расположен циферблат.

г) Аналемматические солнечные часы

На таких  часах есть все те же части, что и на остальных, но гномоном здесь служит  человек.

Циферблат аналемматических солнечных часов имеет форму эллипса.  Чем ближе часы находятся к югу, тем больше эллипс становится похожим на круг.

часы на территории природного заказника «Долина реки Сетунь

В середине циферблата располагается разлинованная по месяцам площадка. Так как человек стоит вертикально по отношению к поверхности земли, а не под определенным углом, как гномон на горизонтальных часах, то его тень не будет показывать точное время на протяжении года, а будет постепенно смещаться. Что бы исправить этот недостаток, на площадке размечают место, куда должен встать человек, что бы его тень показывала точное время. Но и в этом случае точное время тень будет показывать только в середине месяца, а в начале и в конце будет небольшое расхождение.

Считается, что первые в мире часы были солнечными. Их история уже насчитывает не одно тысячелетие, но когда именно люди начали их применять достоверно неизвестно. Установлено, что в Древнем Египте, Вавилоне и Китае такими приборами пользовались ранее, чем за тысячу лет до нашей эры. Первые упоминания об определении времени по солнечным лучам с помощью гномона относятся к 1306-1290 гг. до н.э.

а) Солнечные часы в Китае.

Первое упоминание о солнечных часах в Китае, вероятно, задача о гномоне, приводимая в древнем китайском задачнике «Чжоу-Би» , составленном около 1100 г. до н. э.  В эпоху Чжоу в Китае применялись экваториальные солнечные часы в виде каменного диска, устанавливаемого параллельно небесному экватору и пронизывающего его в центре стержня, устанавливаемого параллельно земной оси. В эпохуЦин в Китае изготавливали портативные солнечные часы с компасом: либо экваториальные — опять-таки со стержнем в центре диска, устанавливаемого параллельно небесному экватору, либо горизонтальные — с нитью в роли гномона над горизонтальным циферблатом.

б) Солнечные часы в Древнем Риме и в Древней Греции.

По рассказуВитрувия, вавилонский астроном Берос , поселившийся в VI в. до н. э. на острове Косе, познакомил греков с вавилонскими солнечными часами, имевшими форму сферической чаши — так называемым скафисом. В середине XVIII столетия при раскопках в Италии нашли именно такой инструмент, какой описан у Витрувия.

Из Греции солнечные часы достигли Рима В 293 году до н.з. Папирий Курсор велел соорудить солнечные часы на стене храма Квиринал, а в 263 году до н.э. другойконсул, Валерий Мессала, привёз солнечные часы из Сицилии.

в) Солнечные часы в Древней Руси.

В древнерусских летописях часто указывался час какого-то события, это наводило на мысль, что в то время на Руси уже использовались определённые инструменты или объекты для измерения времени по крайней мере днём. Черниговский художник Георгий Петраш обратил внимание на закономерности в освещении Солнцем ниш северо-западной башни Спасо-Преображенского собора в Чернигове и на странный узор-меандр. На основании более подробного их изучения он высказал предположение, что башня представляет собой солнечные часы, в которых час дня определяется освещением соответствующей ниши, а меандры служат для определения пятиминутного интервала. Подобные особенности были отмечены и у других храмов Чернигова, и был сделан вывод, что солнечные часы в Древней Руси применяли ещё в XI веке.

г) Солнечные часы в Великобритании.

В Великобритании находятся одни из самых знаменитых и древних солнечных часов в мире-Стоунхендж. Это древняя обсерватория, которая была построена в первом тысячелетии до нашей эры. Древние люди использовали Стоунхендж, как солнечный и лунный календарь. Сейчас это очень ценная достопримечательность.

И в «Парке Неба» Московского планетария я видела модель этой древнейшей обсерватории.

III. Солнечные часы в школьном дворе

После того как я нашла солнечные часы в Москве, изучила устройство солнечных часов и их виды, я решила сделать свои солнечные часы во дворе школы. Одни солнечные часы в нашем школьном дворе я решила сделать горизонтальными. Как мы знаем, одной из частей таких часов служит гномон, который устанавливается в центре под углом, равным широте местности. Для Москвы этот угол составляет 560.  Но если посреди школьного двора установить штырь, маленькие дети могут забегаться и напороться на него. То есть установка такого оборудования была бы не безопасна для школьников. Поэтому я решила сделать съемный гномон. То есть укрепить его на доске, он постоянно будет храниться в кабинете учителя, а при необходимость под руководством учителя его можно установить и проверять время. Но тогда, просто гуляя во дворе дети без гномона не смогут определить время. То есть нужны еще одни солнечные часы, где в роли гномона выступает сам человек. Как мы знаем, это аналемматические часы.

  • Мои двушкальные часы.

Я придумала новый вид солнечных часов, которые еще нигде не встречала. Это двушкальные солнечные часы.

У нас в Москве с октября по апрель в основном стоит пасмурная погода, солнце выглядывает редко. А с ноября по март школьный двор покрыт снегом. Таким образом в эти месяцы использование солнечных часов неактуально. С другой стороны летом все дети разъезжаются на каникулы, в школьном дворе никто не гуляет. То есть и в летние месяцы солнечные часы не особенно нужны. А вот в теплые солнечные майские или сентябрьские дни школьники любят выбегать во двор на переменах, гулять там после уроков. Много времени на улице проводят и дети из группы продленного дня. В эти дни уроки физкультуры проходят на улице; некоторые учителя проводят практические работы на открытом воздухе. Именно в это время солнечные часы во дворе нашли бы свое применение. А так как у нас всего два месяца использования часов, то можно не менять площадку для размещения  человека, решившего воспользоваться часами, а сделать две шкалы разного цвета: одну майскую и одну сентябрьскую со своими разметками. Эту идею мы  и стали воплощать на нашем школьном дворе.

  • Этапы изготовления солнечных часов
  1. Итак, сначала мы долго присматривались к нашему школьному двору, выбирали место, хорошо освещенное солнцем в течение всего дня. Такое место нашлось возле здания начальной школы.
  2. В солнечный день, в середине мая, в субботу мы вышли на школьный двор. Мы начертили основу наших солнечных часов. Для этого мы взяли толстую нить, с одной стороны привязали к ней карандаш, с другой мел. После этого мы воткнули карандаш в землю и с помощью мела начертили 2 окружности.

3. После того как у нас получилось 2 окружности, мы закрасили пространство между ними белой краской. Это была майская шкала.

4. После того, как 2 окружности были закрашены, мы с помощью компаса отметили все стороны горизонта.

5. Затем мы установили гномон, так, чтобы его острие указывало на юг и в том месте поставили точку, чтобы было понятно, как ставить гномон. На двушкальных солнечных часах гномоном, как мы уже знаем, является человек, поэтому там мы нарисовали 2 ступни, на которые человеку надо встать, чтобы узнать время. И через каждые полчаса мы делали отметки.

6. После того, как Цифры были отмечены, мы решили украсить часы пиктограммами в соответствии с распорядком дня. Пиктограммы мы рисовали по трафаретам собственного изготовления, а за тем заливали их краской и баллончиков для граффити.

7. Таким образом, горизонтальные солнечные часы были готовы. А на двушкальных солнечных часах была готова 1-ая майская шкала. Доделать до конца двушкальные солнечные часы мы могли только в сентябре.

8. В середине сентября, в солнечный день мы доделали наши солнечные часы. Таким образом на наших двушкальных солнечных часах появилась сентябрьская шкала.

9. Что бы школьники понимали, как пользоваться моими солнечными часами, я сделала табличку с подробной инструкцией.

И нам было очень приятно видеть, что школьники подходят к часам, интересуются ими и определяют по ним время.

IV. Заключение

Вывод: считаю, что  моя работа отвечает всем критериям результативности:

а)  мои солнечные часы показывают точное время в солнечные майские и сентябрьские дни;

б) я считаю, что мои солнечные часы просты и удобны в использовании, кроме того, они снабжены табличкой с подробной инструкцией ;

в) я считаю, что мои солнечные часы будут полезны для школьников в солнечные майские и сентябрьские дни, когда ученики выходят из школы, они могут примерно узнать время, встав в центр двушкальных солнечных часов. А с помощью горизонтальных солнечных часов учителя начальной школы, а также учителя физики и географии могут проводить открытые уроки на улице;

г) считаю, что мои солнечные часы эстетично выглядят и служат декоративным элементом нашего школьного двора.

Работа над проектом мне очень понравилась, поэтому я хочу сделать переносной макет экваториальных солнечных часов, который учителя смогут использовать на своих уроках.

Солнечные часы | Журнал Популярная Механика

Распечатанные на 3D-принтере солнечные часы Sundial показывают время цифрами.

Человек — такое странное существо, вечно его что-то не устраивает. Все он норовит улучшить. Колесо — казалось бы, что еще? Но и тут появляются бесконечные модификации, включая даже некруглые. Как ни странно, эта настырность приносит пользу. Механизмы и устройства, отточенные веками, вдруг начинают работать проще и быстрее. Возможно, в этом и есть человек: двуногое без перьев, с ногтями — и с непреодолимым желанием вертеть все в руках с одной мыслью: «Что бы тут можно улучшить»?..

С тех пор как один сказал другому: «Встретимся, когда тень от дерева дойдет до того камня» — конструкция солнечных часов изменилась мало. До сих пор это всего две детали: кадран (плоскость с часовыми делениями) и отбрасывающий тень стержень-гномон. Сразу видно, что тут попросту нечего совершенствовать. Но человеческая страсть ко всему новому, любопытство и экспериментаторство, прекрасно поддержанные всей нашей эволюцией и даже физиологией мозга, сработала и в этот раз. Французские разработчики из группы Mojoptix придумали совершенно новую схему: их солнечные часы Sundial показывают время цифрами.

Тысячелетиями вся разница между разными видами солнечных часов заключалась в ориентации плоскости кадрана — горизонтальной (на столе), вертикальной (на стене) или «экваториальной», под углом, так что тень в течение дня сохраняет постоянную длину и позволяет использовать круглый циферблат. Единственным остроумным новшеством можно назвать использование инвертированной конструкции, время в которой указывается не тенью, а светом, проходящим сквозь прорезь в экране. Материал — пластик REC PLA, изготовляемый из сахарного тростника и кукурузы. Биологически инертный, долговечный и не требующий сложных температурных условий для печати, он годится для последующей окраски и скрепления эпоксидными клеями.

По большому счету, никто не знает, как это устройство работает, однако рассуждения изобретателей совсем бесхитростны. Достаточно разбить числа на точки, как в почтовом индексе. Каждая точка может образоваться солнечным лучом, прошедшим сквозь свое отверстие в гномоне. Каждому определенному моменту времени соответствует определенное положение Солнца на небе — и такой же заранее просчитанный набор отверстий. Чтобы не усложнять задачу, временной шаг наших часов возьмем, скажем, в 20 минут. Кроме того, можно исключить ночные, слишком ранние и поздние часы, ограничившись временем от 10:00 до 16:00.

Остается сформулировать эту задачу математически и «скормить» ее подходящей компьютерной системе 3D-моделирования, что и сделали в Mojoptix, получив готовую модель гномона (в форме полуцилиндра) с набором прорезей. Понятно, что на разных широтах Солнце в одно и то же время поднимается на разную высоту, поэтому нашим цифровым солнечным часам понадобится система для настройки угла наклона. Чтобы не возиться с моделированием самостоятельно, в открытой базе Thingverse можно найти готовые файлы: Sundial выложены для бесплатного пользования. Так поступили и в редакции «ПМ»: после того как наши друзья из Top3DShop распечатали цифровые солнечные часы на 3D-принтере, мы испытали их в деле. Они действительно работают — пусть никто и не знает, как именно в точности.

Конструкция Sundial эффективна и точна — а впрочем, и здесь найдется что усовершенствовать. Кажется, стоило бы добавить компас для упрощения точной ориентации на север. Оснастить автоматической настройкой под местность по сигналам GPS. Или рассчитать более сложную систему отверстий для работы с инкрементом не в 20 минут, а всего в минуту… В самом деле, что бы еще улучшить?

Благодарим экспертов компании Top3DShop.Ru за помощь в испытаниях и качественную распечатку модели Sundial

Скачать файл с 3D-моделью «цифровых» солнечных часов Sundial можно здесь.

Статья «Оцифрованное Солнце» опубликована в журнале «Популярная механика» (№9, Сентябрь 2016).

Добавить комментарий

Ваш адрес email не будет опубликован.
