Как сделать самодельный горн — Морской флот

Я увлекаюсь кузнечным делом и уже долгое время хотел привнести его частичку в свой пригородный гараж. После просмотра нескольких тематических видео я понял, что нужно делать, но не нашел никаких пошаговых инструкций на эту тему, поэтому решил записать для вас как сделать кузнечный горн своими руками.

Время сборки мини горна своими руками от начала до конца — около часа с половиной.

Как сделать самодельный горн

Шаг 1: Сбор необходимых вещей

Как сделать самодельный горнКак сделать самодельный горн

  • Жестяная банка
  • Деревянный брусок
  • Соединитель для труб — 1.5 * 5 см
  • Два Г-образных кронштейна
  • Два винта по дереву, чтобы закрепить кронштейны на деревянном бруске
  • Пара небольших металлических винтов с шайбами и гайками, чтобы закрепить банку на кронштейнах
  • Песок
  • Гипса
  • Большой мешок для смешивания гипсы и песка
  • Обычная пропановая горелка с насадкой для спиралевидного потока газа
  • Вода
  • Защитные очки
  • Огнетушитель — на всякий случай

Шаг 2: Подготавливаем банку

Как сделать самодельный горн

Просверлите два отверстия на расстоянии примерно 1,5 см от каждого края банки.

На противоположной от отверстий стороне, примерно на расстоянии 2-3 см от задней части банки, просверлите отверстие в 1,5 см для соединителя для труб, под небольшим нисходящим углом.

Шаг 3: Прикрутите кронштейны к деревянному бруску

Как сделать самодельный горн

Замерьте расстояние между отверстиями в банке и соответственно ему прикрутите кронштейны к дереву.

Шаг 4: Закрепите банку на кронштейны

Как сделать самодельный горн

При помощи винтов с шайбами и гайками накрепко закрепите банку на кронштейнах.

Шаг 5: Проденьте в банку соединитель для труб

Как сделать самодельный горн

Просто вкрутите его внутрь, всё должно смотреться как на фото: ссылка. Постарайтесь продумать положение трубки так, чтобы, когда через неё начнёт поступать огонь горелки, он не упирался в стенки сосуда, а плавно выходил из трубки и закручивался в банке — это позволит повысить эффективность плавильной установки.

Шаг 6: Создаём жаропрочный наполнитель

Как сделать самодельный горнКак сделать самодельный горнКак сделать самодельный горн

Смешайте в равных пропорциях гипсу и песок, добавьте воды столько, чтобы добиться консистенции влажной глины. Мы использовали пластиковую кружку на 350 мл и по нашему опыту для большой жестяной банки советуем смешать по 3 кружки песка и гипсы и добавить в смесь 1 — 1.5 кружки воды.

Нужно работать очень быстро, так как смесь начинает мгновенно схватываться и твердеть.

Плотно набейте банку на 34 её объема, а затем проделайте посередине отверстие радиусом около 4 см (например, при помощи ложки), оставляя стенки толщиной около 2 см. Выберите более широкую полость у задней (нижней) части банки, чтобы создать лучшую зону удержания тепла.

При помощи задней части ложки или другого тонкого предмета очистите торчащий соединитель для труб от смеси песка и гипсы. Очистите все поверхности при помощи влажной салфетки и дайте смеси постоять около 30 минут.

Позже я придумал, что можно было набить соединитель для труб бумагой, а для создания отверстия в банке использовать трубку из-под туалетной бумаги и набить жаропрочную смесь вокруг неё, а затем вся бумага просто сгорит при первом прокаливании.

Шаг 7: Включаем горелку, прожигаем самодельный газовый кузнечный горн

Как сделать самодельный горн

Как сделать самодельный горн

Вставьте сопло пропановой горелки в соединитель для труб и зажгите горелку. Если воздушные отверстия на сопле горелки находятся вблизи от кончика сопла, убедитесь, что они не перекрываются. Ваша маленькая кузница для ковки должна прогреваться примерно 10 минут или около того, чтобы последняя влага испарилась из огнестойкой подкладки, а затем вы увидите классическое красное свечение хорошей раскалённой кузницы.

Шаг 8: Раскаляйте!

Как сделать самодельный горнКак сделать самодельный горн

Теперь вы можете приступить к небольшим кузнечным проектам и работе со стеклом.

Как сделать самодельный горн

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Кузнечный горн в кустарных условиях способен дать температуру до 1200 градусов, чего вполне достаточно для ковки стали. Однако, насколько сложно его изготовить и что нужно знать о требованиях к очагу? Как сделать простейший кузнечный горн своими руками и какие типы печей можно собрать в своей мастерской? Об этом далее в материале нашей статьи.

Типы кузнечных горнов

Еще 100-120 лет назад основным видом топлива был каменный уголь, на нем работало все основное производственное оборудование, в том числе и кузнечные горны. Сегодня разнообразие топлива позволяет сделать различные виды печей, вплоть чуть не «карманного» формата, но вполне эффективные и работоспособные.

К примеру, в представленном видеоматериале самодельный горн для ковки, сделанный из консервной банки и небольшой газовой горелки.

В зависимости от типа используемого топлива и особенностей конструкции выделяют следующие типы кузнечных очагов.

  • Газовые, жидко- и твердотопливные.
  • С открытым и закрытым очагом.
  • Переносные и стационарные.

Какой из этих видов выбрать и сделать, будет зависеть от планируемых работ и размеров обрабатываемых заготовок.

Как сделать газовый горн

Несмотря на проверенные временем твердотопливные типы очагов, газовые аналоги имеют намного больше преимуществ.

Главные положительные моменты — экономичный расход топлива, равномерный нагрев заготовки, на разогреваемом металле не скапливается сера, более высокое полезное действие.

Как сделать газовый кузнечный горн своими руками и что для этого нужно?

Обычно любое устройство самодельной кузнечной печи каждый мастер делает под себя и свои личные предпочтения. Но основная концепция конструкции одна. Устройство кузнечного горна на газовом топливе состоит из двух частей: печи и газовой горелки.

Неплохое устройство можно собрать, руководствуясь этим видео:

  • Для такой конструкции потребуется металлическая емкость: бочонок, ведро или что-то подобное.
  • Сбоку коронкой нужно сделать отверстие под систему подачи газа в очаг.
  • Саму горелку можно собрать из элементов труб и муфт.
  • Для ножек, на которых будет стоять такой горн, нужно просверлить отверстия в нижней части емкости и использовать крепления из длинных болтов и гаек.
  • Футеровка очага изготавливается засыпкой алебастра с добавлением воды и песка. При этом нужно сформировать внутренние стенки. Как кожух можно использовать керамическую трубу (как на видео) или сформировать очаг, используя подходящую по размеру бутылку.
  • Когда футеровка будет готова, нужно просверлить отверстие под подачу газа.

Как сделать самодельный горн

Преимущество такой конструкции в ее компактности, мобильности, а, главное — можно регулировать температуру нагрева заготовки (различные стали имеют разную ковочную температуру).

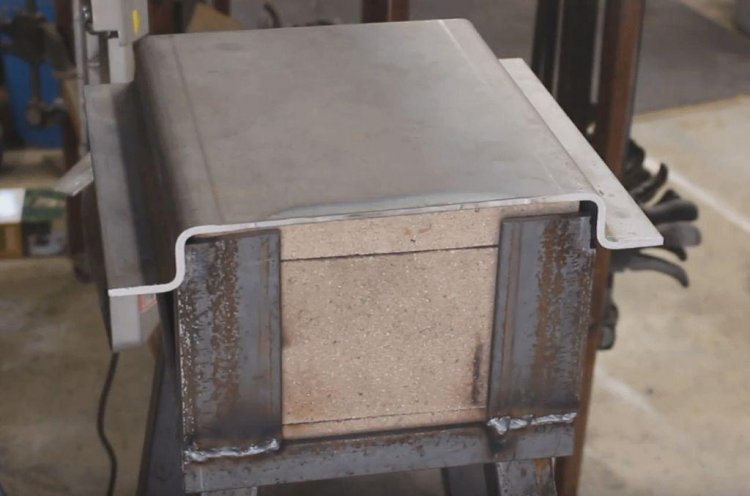

Также газовый тип горна можно собрать из кирпича. Для этого нужно приобрести огнеупорный вид этого стенового материала. Для его скрепления между собой лучше применять глину.

Для подачи газа в кирпичной конструкции высверливают отверстие под имеющуюся горелку.

Как сделать самодельный горн

Важно! При использовании газового горна в мастерской должна быть мощная принудительная вентиляция для удаления продуктов горения!

Как топливо можно использовать обычный бытовой газ, который продается в баллонах и стоит относительно дешево. И главное, его запас можно пополнять на любой станции заправки!

Такой самодельный кузнечный горн, работающий на пропане, позволяет нагревать многие марки стали до требуемой температуры.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

Как сделать самодельный горн

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

  • Изначально заливается бетонное основание, желательно с армированием.
  • На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
  • Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
  • По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
  • Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
  • В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
  • Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Жидкостные устройства

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Решая, какой из типов горна собрать своими руками, нужно руководствоваться потребностями и планируемыми видами работ. Кованые ножи не требуют больших размеров очага и, если будут создаваться такие небольшие поковки, не стоит собирать большую стационарную конструкцию. Намного проще сделать небольшой переносной тип печи, желательно на газу.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Как сделать самодельный горн

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Устройство и принцип действия

Для того чтобы понять, как сделать горн своими руками, нужно разобраться в его конструкции. В основе физических процессов лежит соединение углерода с кислородом. Иными словами, идет процесс горения углерода с высвобождением тепла.

Чтобы не произошло полного сгорания металла, количество кислорода подается не в полном количестве. Это регулируется дутьем воздуха. Передерживать заготовку в горне тоже не следует. Металл пересушится и станет твердым, но хрупким. Классический пример — чугун.

Как сделать самодельный горн

Самодельный горн для ковки состоит из деталей:

  1. Стол, изготовленный из огнеупоров.
  2. Топливник или очаг, имеющий колосниковую решетку.
  3. Камера воздушная.
  4. Дренаж воздушный.
  5. Воздуховод подающий.
  6. Вентиль воздушный.
  7. Камера.
  8. Окно, через которые подаются заготовки.
  9. Зонт.
  10. Дымоход.
  11. Горнило.
  12. Ванна для закалки.
  13. Газовоздушная камера.

Как сделать самодельный горн Рисунок 1: Чертеж кузнечного горна

Для футеровки стола своими руками используется огнеупорный кирпич. Основу горна составляет форма, которая включает в себя топливник, колосники и воздушную камеру.
При помощи воздушного дренажа идет регулировка дутья. Дымоход предназначен для отвода скопившихся газов.
Не всегда необходима закалочная камера. Она требуется в случае ковки булатной стали, чтобы изделие прошло необходимую термическую обработку.
Горнило — место, где выдерживается максимальная температура. В домашних условиях сложено оно из шамотных кирпичей.

Топливо

В качестве топлива может использоваться:

  • Мелкий кокс. Предварительно растопку ведут дровами, на которые накладывается уголь. Температура воспламенения кокса до 600 градусов, поэтому он укладывается в последнюю очередь.
  • Древесный уголь горит лучше, потому что имеет микропористую структуру.
  • Каменный уголь. При горении он должен дойти до стадии карбона. Горит хуже, чем кокс, поэтому используется при ковке менее ответственные изделия.
  • Дровами. Их сжигают в обечайке, чтобы вредные примеси не попадали на металл.
  • Работа на отработанном масле.

Твердотопливные горны

Как сделать самодельный горн

Чтобы разобраться, как сделать кузнечный горн, работающий на твердом топливе, нужно изучить инструкцию и определиться с видом. Кузнечная печь закрытого типа лучше приспособлена для работы на угле или дровах. Изготовление ее проходит в домашних условиях из подручных материалов. Горн на древесном угле не требует специального оборудования.

  • Наличие огнеупорного кирпича.
  • Горелка инжекционная.
  • Вытяжка.
  • На подготовительном этапе разрабатываются чертежи для горна.
  • Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
  • Используя арматуру, каркас закрепляется.
  • В одном из боковых кирпичей устанавливается горелка.
  • Сверху располагается вытяжка, которая создает условия безопасности работы.

Как сделать самодельный горн Рисунок 2: Чертеж горна на твердом топливе

Изготовление кузнечного горна для разогрева металла своими руками, дает возможность подстроить его под необходимые условия. Применяемый материал должен быть только качественным, чтобы соблюдалась противопожарная безопасность.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

  • Ведется подготовка огнеупорного кирпича.
  • Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
  • При помощи ножовки идет обработка поверхностей.
  • Все элементы плотно подгоняются. Наличие щелей не допускается.
  • В передней части устанавливается порог.
  • Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
  • Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
  • Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

  • Печь конструктивно проще, чем угольный горн.
  • Простая подача топлива и несложная регулировка температуры.
  • Небольшой вес.
  • Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Как сделать самодельный горн Рисунок 3: Чертеж горелки для газового горна

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как сделать самодельный горн

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

  • Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
  • Свод выполняется в виде арки, для удержания температуры.
  • Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
  • Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

Как сделать самодельный горн
Как сделать самодельный горн
Как сделать самодельный горн

Плавка алюминия

Алюминий, обладающий высокой степенью пластичности, является легкоплавким цветным металлом. Горн для плавки алюминия легко изготовить своими руками. Существует множество конструкций, в которых применяется печная выплавка. Они не имеют между собой принципиальных отличий.

Как сделать самодельный горн

Пошаговая инструкция создания горна для плавки алюминия:

  • Корпус изготавливается из кирпича. Материал подбирается без трещин, чтобы не происходило потерь тепла.
  • Подбирая обрезки стальных труб, изготавливают из них полки для колосников. Легкоплавкий материал здесь применять нельзя.
  • Подбираются стальные полосы толщиной до 6 мм и используют их в качестве колосников.
  • Прикручиваются колосники винтами.
  • В качестве топлива может применяться как кокс, так и уголь.
  • При помощи паяльной лампы или газовой горелки проводится розжиг.

Такой самодельный кузнечный горн можно использовать только на открытом пространстве, ввиду отсутствия дымохода. В процессе работы выделяется много газов, которые не должны скапливаться в замкнутом пространстве.

Мини-горн

Небольшой, переносной горн, часто бывает, полезен в хозяйстве. Использовать его можно не только в кузнице, но и в гараже или на даче.

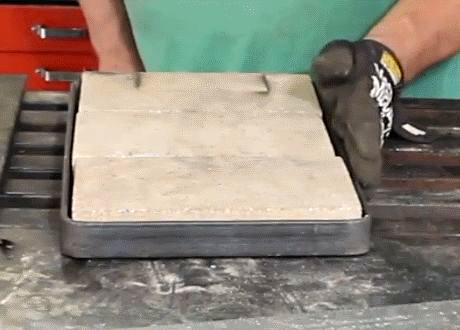

Чтобы изготовить мини-горн своими руками, нужно иметь в наличие 2 огнеупорных кирпича, ножовку, сверло диаметра 8 см и длиной 15 см. Желательно чтобы на конце был победитовый наконечник. Для скрепления конструкции готовятся 2 шпильки, диаметром 8 см и длинно 21 см. В процессе работы понадобятся 2 кольцевые пилы, 63 и 26 мм в диаметре.

Порядок работы следующий:

  • 2 кирпича, длиной 250 мм распиливаются пополам.
  • Две половинки одного кирпича укладываются друг на друга и с помощью кольцевой пилы сверлятся 2 сквозных отверстия диаметром 63 мм.
  • Подкладывая под них третью половинку, в двух углах, по диагонали, сверлятся сквозные отверстия под шпильки.
  • При помощи шпилек собирается и стягивается блок из трех кирпичей. Предварительно, на концы шпилек надеваются шайбы и накручиваются гайки.

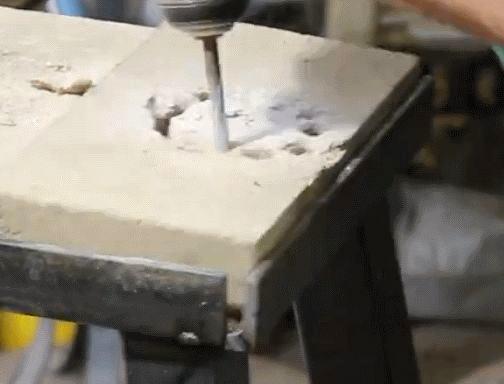

  • Между первыми двумя кирпичами кольцевым сверлом на 26 мм сверлится отверстие для горелки. Оно соединяется с основным проходом, но вторую стенку не задевает.

В это отверстия вставляется горелка и зажигается. В основной проход подается любой металл, который попадает под пламя и нагревается за несколько секунд.

Изготовление горна из буржуйки

По сути, эта та же буржуйка, только без колосников. Внешний вид кузнецы может быть в виде куба, параллелепипеда и цилиндра. После уборки колосников, воздух не поступает из пространства снизу, а вдувается через боковой канал, который поддается регулировке. Как результат, печь лучше прогревается. В ней дольше задерживаются газы, что тоже увеличивает жар.

Порядок изготовления следующий:

  • Из трубы диаметром до 300 мм, отрезается кольцо, шириной 100 мм. Эта деталь называется воротник.
  • Берется лист толщиной 4 мм и из него вырезается круг равный диаметру воротника. Это будет дверца.
  • Отрезается кусок трубы для подачи воздуха. Он может быть от 76, до 102 мм.
  • В него вставляется заслонка, при помощи ручки, пружины и гайки.
  • Из листа 3 мм вырезается полоска шириной 30 мм и длиной равной периметру дверцы.
  • Полоска облегает дверцу и обваривается.
  • Сбоку, в дверце сверлится отверстие и туда приваривается труба для подачи воздуха.
  • При помощи запорного устройства, дверца крепится к воротнику.
  • Это узел устанавливает на топку с отступом от дна на 100 мм.
  • В задней части, вверху, прорезается отверстие и устанавливается дымоход.

К недостаткам такой печи относится отсутствие зольника. Однако более продолжительное горение приводит к улучшенному сгоранию твердых отходов. Уборку золы можно проводить реже.

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Пошаговая инструкция горна, сделанного из ведра своими руками:

  • Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
  • На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
  • Снизу устанавливается водопроводный сгон, через который феном подается воздух.
  • В ведро вставляется тигель.
  • Начинается процесс розжига.
  • Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Как сделать самодельный горн

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

morflot.su

Простой самодельный кузнечный горн – Sam-Sdelay.RU – Сделай сам!

Привет человечество, сегодня я расскажу, как сделать кузнечный горн с температурой до 1100 градусов Цельсия. В кузнице горн применяется для разогрева металла перед ковкой, цементирования и других операций термообработки. При работе с металлом он практически всегда необходим. Горн будет угольный, так ближе к природе. К тому же он очень напоминает исторический горн, который использовали наши предки. А главное он будет простой, как в изготовлении, так и в использовании.

Нам понадобятся следующие материалы:

  • Огнеупорный кирпич. Самые распространенные огнеупорные кирпичи – это красный и шамотный. Хоть я и использовал красный, рекомендую брать второй. Так как он выдерживает большие температуры, а красный со временем может растрескаться и сломаться. Нужно всего 12 кирпичей.
  • Шамотная глина. Подойдет любая огнеупорная глина. Но шамотная самая распространенная. Я купил мешок сорок кг, но этого слишком много. Хватит и десяти. Идеально взять двадцать кг, чтобы если что была глина замазать трещины, изготовить литьевые формы и т.д.
  • Строительный песок. Если он у вас не новый, как у меня, его необходимо просеять через специальную решетку.
  • Железная труба диаметром 25-30 мм.



Также понадобятся некоторые инструменты и расходники (ведро, перчатки, ножовка по металлу и др.), о них расскажу позже.
Камера горна
Для начала разберемся, как будет выглядеть горн. Я наглядно расположил все кирпичи так, как они будут в готовом горне.
Дутье будет боковым. Кислород будет пригоняться в камеру горна по железной трубке. Ее с одной стороны нужно подпилить под 45 градусов, хотя я этого так и не сделал. Вставляем ее в камеру тоже под углом. На фотографиях изображено как будем класть кирпичи вместе с глиной.





Приготовим глину
Ее я замешивал в ведре на девять литров. Смешиваем глину и песок в пропорции 1:1. Далее добавляем чистую воду. Замешиваем глину до следующего состояния. Нужно скатать небольшой шарик, положить его на одну ладошку, а второй начать его придавливать. Трещины должны появляться, когда сжали его наполовину. По консистенции он должен напоминать.… Ну не важно, что.
Далее обильно смазываем глиной все места соединений кирпичей между собой, всю внутреннюю и внешнюю части. Так тепло будет долго сохраняться в камере. Хорошо смазываем глиной место соединений железной трубы с кирпичами. Кирпич, который служит задней стенкой можно оставить не прикрепленным. Так его можно будет отодвигать, и работать с длинными заготовками. Из верхних кирпичей я прикрепил глиной только крайний. Так горн можно будет использовать и открытым, и закрытым.
Также для регулирования подачи воздуха можно усовершенствовать трубу. Посередине ее можно распилить и нарезать резьбу с обеих сторон. Теперь вкручиваем в ту часть, что в горне, сантехнический тройник с краном, на подобие такого:

Так, открывая кран, мы можем регулировать подачу воздуха. Но я и на это забил.
Пара слов о самой подаче воздуха
Конечно, в эту трубу что-то должно загонять вкуснейший кислород, который раскалит угли в камере до адских температур. Можно использовать кузнечные меха. Такие, что использовали наши предки в кузницах. Но это не самый лучший вариант, нужна хотя бы пара мехов, чтобы получить необходимую температуру, и было бы неплохо иметь помощника, который будет без устали нажимать на меха.
Намного продуктивнее использовать электрические воздуходувки. Например, турбина для надувки матрасов. Я использовал старый советский пылесос. У него даже можно перекрутить шланг с вдува на выдув, но он сломался. Пришлось скотчем прикрепить пакет с той стороны, откуда воздух выдувается.
Немного об использовании горна
Я использовал его для ковки и литья. Он за считанные секунды плавит алюминий и другие цветные металлы. Получилось отлить некоторые детали, используя пенопластовые формы в песке и глиняные формы. Плавил алюминиевые банки в специальном тигиле. Далее расплавленный метал отливал в песчаные и гипсовые формы.

Он хорошо подходит для ковки ножей или каких-нибудь небольших металлических изделий. Про изготовление ножей из напильников речь пойдет в моей следующей статье.


На одном из фото видно разогретую поковку, правда, цветопередача совсем не та. Из-за яркого солнца по цвету невозможно определить температуру заготовки. Поэтому раньше в кузницах был полумрак. Вот видео работы горна.

Розжиг горна
Здесь все очень просто. Горн работает на углях, поэтому просто насыпаете углей во внутреннюю часть и разжигаете их как в мангале – с помощью легко воспламеняющейся жидкости. Далее подаете воздух. За несколько минут горн раскалится до 1000 градусов, и это не предел, также тепло будет долго сохраняться в нем.
Кузнечное дело может быть, как и необычным хобби, так и высокооплачиваемой профессией. Профессиональные кузнецы получают за свою нелегкую работу очень неплохие деньги!
Источник

sam-sdelay.ru

Кузнечный горн из газового баллона своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В этой статье будет затронута тема одного из основных инструментов кузнеца, без которого и кузницы бы не было. В ней автор YouTube канала «TheDacchio», покажет технологию изготовления кузнечного горна.

Сама технология весьма проста, особой точности не требует. Объем баллона можете подбирать по своему усмотрению, требованиям и задачам. Для работы с небольшими заготовками (например для ножей) подойдет даже 15-литровый баллон. А если задачи у Вас стоят более серьезные, тогда и баллон подбирайте побольше.

Материалы.
— Старый газовый баллон
— Доски для опалубки
— Обрезок листовой стали
— Стальная профильная труба 40Х40 мм
— Стальная труба 60 мм, пруток 16 мм диаметром
— Силикон
— Цемент, песок
— Садовый шланг с проточной водой.


Инструменты, использованные автором.
— Сварочный аппарат
— Ленточная пила
— Плазменный резак
— Сверлильный станок
— Болгарка, лепестковый зачистной и отрезной диски
— Молоток
— Мастерок
— Гаечные ключи, крокодил
— Линейка, рулетка, маркер.

Процесс изготовления.
Первым делом мастер откручивает вентиль баллона. Это необходимо делать на открытом воздухе, ведь остатки газа и конденсата взрывоопасны. Срывает вентиль, используя гаечный ключ, и ударяя по нему молотком. Затем откручивает при помощи крокодила.


Обязательно полностью заливает бак проточной водой. На втором фото даже видно, как выходят остатки газа. Промывает его от конденсата около получаса.

Только после процедуры промывки обрезает болгаркой защиту вентиля и удаляет ее.

Также срезает нижний башмак.


Размечает первый надрез, потом неглубоко проходит первый раз отрезным диском. Дорезает за второй проход.

Переносит разметку для второй линии при помощи рулетки. Режет ее также в два прохода.

Разбирает бак на две половины.

При помощи болгарки с зачистным лепестковым диском сглаживает острые грани.


Используя ленточную пилу отрезает из профильной трубы три заготовки для ножек. Приваривает первую.

Прихватывает вторую и третью ножки, затем переворачивает в нормальное положение, выравнивает ножки, снова прихватывает. Потом переворачивает и окончательно проваривает швы.

Из болтов и саморезов делает упоры для опалубки. Приваривает их внутрь половинки бака. Эти упоры должны обеспечить пространство между опалубкой и стальным корпусом.

Устанавливает опалубку. Автор сколотил ее из досок.


В этот момент автор явно сказал «забыл!». Прорезает в дне при помощи плазменного резака отверстие для поддувала, и вставляет в него трубу, прихватывает ее края сваркой.

Заводит смесь из цемента и песка, раскладывает ее между корпусом и опалубкой. Выравнивает поверхность мастерком, и оставляет застывать на пару дней.

Затем, при помощи ленточной пилы нарезает из прутка девять одинаковых заготовок для решетки.


Два тонких прутка выкладывает по краям и приступает к сварочным работам.

Затем проваривает вторую сторону, и крепит ножки.

Цемент в корпусе застыл, автор удалил из него опалубку и примеряет решетку.

Затем из стальной пластины вырезает прямоугольник, и на сверлильном станке делает несколько отверстий в нем. Вроде бы все подходит.

Промазывает периметр отверстия поддувала силиконом и устанавливает решетку.

Все готово, можно подключать поддув и разжигать угли! В качестве нагнетателя воздуха можно использовать обыкновенный советский пылесос, работающий на выдув. Либо можно посмотреть здесь, в этой статье я описывал способ создания простого нагнетателя воздуха.

Прогревается заготовка из арматуры достаточно быстро, к сожалению, автор не измерил достигнутую температуру пирометром.

Все отлично прогревается, но наружная часть кожуха остается практически холодной на ощупь.

Спасибо автору за интересную идею по способу создания кузнечного горна!

Соблюдайте технику безопасности при разборке или распиливании газовых баллонов!

Всем хорошего настроения и идей!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать недорогой горн на пропане

Как сделать недорогой горн на пропане

Если вы устали от использования своего мангала в качестве горна, тогда этот проект для вас. Из новых и бывших в употреблении материалов можно сделать недорогой горн на пропане.

Инструменты и материалы

Инструменты:
Минимальный набор:

  • Кислородно-ацетиленовая горелка.
  • Дрель со сверлом по бетону.

Стандартный набор:
  • Ножовка.
  • Сварочный аппарат.
  • Дрель со сверлом по бетону.
  • Газовый резак (плазменный резак).
  • Рулетка.
  • Материалы.

Для максимальной гибкости и эффективного использования материалов, я удержусь от указания точных размеров, чтобы вам проще было использовать то, что у вас есть под рукой.
  • Огнеупорный кирпич (при размере 3,8 х 12,7 х 24,1 см мне понадобилось 11 штук).
  • Металлический уголок для рамы (у меня был 3,8 х 6,3 х 0,6 см).
  • Металлическая пластина для дна и верхней части.
  • Металлические трубы для ножек (я использовал профильную трубу 3 х 0,3 см).
  • Пропановая горелка.

Сделаем раму для кирпичей


Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Выложите кирпичи из которых будет сформировано дно вашего горна и вырежьте металлический уголок, который будет служить для него рамой. В нужных местах я сделал треугольные вырезы и согнул уголок. Так рама будет выглядеть более аккуратно. С тем куском уголка, который у меня был, не получилось сделать цельную деталь, так как его хватило лишь на три стороны. Однако если у вас есть лишь короткие отрезки, вы можете обрезать их под углом и сложить вместе, как раму картины.
Чтобы кирпичи надежно держались в необходимо прочное дно. Для этих целей я приварил пластину, которая закрывала внутренне отверстие рамы.

Делаем ножки


Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
В качестве ножек, на самом деле, можно использовать все что угодно. Я воспользовался профильной трубой 3 х 0,3 см, но для этих целей отлично подойдет и металлический уголок. Для большей устойчивости можно добавить распорки. У меня были два двухметровых отрезка профильной трубы, поэтому я из них сделал четыре метровых ножки. Чтобы они более надежно держали горн, я их выставил под углом 10°, обрезав их под таким же углом. При правильном креплении ножки должны равномерно расходиться в стороны от центра. Удивительно, но когда я поставил горн на пол, то он не качался. Обычно в таких случаях мне приходилось еще обтачивать их.

Отверстие для горелки


Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Определите место, в которое будет входить горелка. Многим нравится, когда вход расположен сверху, а пламя направлено вниз. А некоторые предпочитают, чтобы было несколько горелок. Я же выбираю экономный подход, и еще люблю, когда то, что я делаю, выглядит хорошо. Поэтому мне больше всего нравится одна горелка в задней части горна с пламенем, направленным вверх.
Установите на дне кирпичи и нарисуйте круг в месте, где вы выбрали расположение горелки. По периметру нарисованного круга сверлом по бетону проделайте множество отверстий. Сначала высверливайте отверстия не до конца и, сделав круг, продолжайте снова, добавив движения из стороны в сторону, чтобы пробить кирпич насквозь и объединить соседние отверстия. Если не торопиться, то вырез может получиться относительно ровным.
Обведите отверстие на металлическом дне, и вырежьте его при помощи газового (плазменного) резака.

Обрамление стенок


Как сделать недорогой горн на пропане
Этот горн получится небольших размеров, его внутренние габариты составляют лишь 12 х 18 х 24 см. Но для моей работы этого вполне достаточно. Из-за небольших размеров для стенок понадобилось лишь три кирпича, и мне осталось лишь приварить по углам металлические уголки.

Установка верхней части и горелки


Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Как сделать недорогой горн на пропане
Еще два кирпича сверху и горн почти готов. В магазине я нашел этот металлический профиль интересной формы. Он прекрасно подходит в качестве верхней части, которая будет удерживать кирпичи на месте. Позже я пришел к мнению, что не нужно было приваривать его. Тогда, если вдруг один из кирпичей треснет, его с легкостью можно было бы заменить на другой. Живи и учись.
Далее я установил горелку. Между двумя задними ножками я приварил поперечную профильную трубку диаметром 12 мм, к которой с помощью проволоки я прикрепил рукоятку горелки.
В качестве передней дверцы можно использовать еще один огнеупорный кирпич. Еще его можно выставлять, когда разогрев идет в ускоренном режиме.
Весь металл, который я использовал в этом проекте я купил в магазине, и он обошелся мне в 10 долларов. Будьте экономными. Оглянитесь вокруг. На пунктах приема можно найти металл еще дешевле, но я хотел сделать горн из новых материалов, просто чтобы он хорошо выглядел. На кирпичи у меня ушло 20 долларов и еще 20 я потратил на газовую горелку. В общем стоимость проекта составила 50 долларов.

Смотрите видео


sdelaysam-svoimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
