Коптильня из бочки своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как из простой 200 литровой бочки сделать полноценную коптильню холодного копчения.

Предварительно в обязательном порядке нужно избавить бочку от окрасочного покрытия и остатков содержимого скопившегося на стенках, а делается это все предельно просто, нужно ее просто обжечь на костре и вся краска, остатки внутри, просто сгорят. Далее бочку необходимо отмыть от сажи и копоти, лучше всего воспользоваться мойкой высокого давления, все отлетит в считанные секунды)) Таким нехитрым способом можно подготовить коптильную камеру к последующему этапу строительства.

Далее делается топка и дымоход, для чего роется траншея и вкапывается металлическая труба, саму топочную камеру тоже можно сделать из металла, либо кирпича, камня. Затем создается небольшой подиум для бочки и соединяется дымоход с коптильной камерой. Внутри размещается сетка, поддон для сбора жира, крюки и арматура для подвешивания продуктов, сверху накрывается деревянной крышкой сколоченной из доски.

Для регулирования температуры установлен термометр. Чтоб придать более привлекательный внешний вид бочке, ее можно отделать дощечками снаружи, или же одеть сверху старую деревянную бочку.

И так, давайте рассмотрим, что конкретно понадобилось автору для создания своей коптильни?

Материалы
1. металлическая бочка 200 л
2. арматура
3. доска 25 мм
4. проволока
5. листовой металл
6. металлическая труба
7. деревянная бочка

8. термометр
9. клепка
10. жердь
11. маскировочная сеть

Инструменты
1. болгарка
2. дрель
3. ножовка
4. молоток
5. лопата
6. ножницы по металлу
7. линейка
8. плоскогубцы
9. мойка высокого давления

Пошаговая инструкция по строительству коптильни холодного копчения своими руками.
Первым делом следует определится с месторасположением коптильни на вашем участке, она должна быть расположена на удалении от капитальных построек, а так же не создавать задымления для окружающих и соседей естественно)

Далее автор роет траншею и размещает в ней трубу-дымоход, она должна располагаться под небольшим уклоном, дабы тяга была лучше.

Для топки тоже роется яма, а стенки изготавливаются из металла, так же можно использовать кирпич либо камень.Затем следует соединить топочную камеру с трубой дымохода, автор это сделал следующим образом.В процессе строительства обязательно необходимо проверить тягу, а именно разжечь дрова в топке и посмотреть как ведет себя огонь и дым, если все уходит в трубу то тяга отличная. Лучше проверку делать пока труба не закопана, чтоб в процессе можно было все исправить. Все работает отлично, тяга нормальная.Для бочки делается небольшой подиум, потому как она должна располагаться выше уровня топки. Дымоход с коптильной камерой соединяется в нижней части, для чего в дне бочки проделано специальное отверстие. Так же нужно установить металлическую сетку, дабы упавший с крюка продукт не застрял в трубе и перегородил тем самым путь дыму, а упав на сетку он просто так же будет коптиться. Для предания более привлекательного вида коптильне, автор надел поверх старую деревянную бочку.Так же обязательно нужно сделать крышку, для чего можно использовать обычную доску, к примеру автор взял 25 мм. На крышку желательно сделать ручку для удобного открывания.Немаловажным будет и установка термометра. Коптильню с термометром будет легче контролировать и поддерживать оптимальную температуру.Над коптильней автор соорудил бюджетный каркас из жердей и покрыл маскировочной сеткой, дабы враги не раскрыли секретов копчения автора))После того как все готово, мастер испытывает свое творение и коптит первую партию продукта. Разжигает дрова в топке и накрывает крышкой, оставляя небольшой зазор для поступления воздуха. Горение должно быть слабым (тлеющим)

Закладывается продукт и накрывается крышкой.Для удобного подвешивания продукта, автор сделал из арматуры жердочки, а из стальной проволоки согнул крючки. Так же продукт нужно помещать в сеточку либо обвязывать натуральной веревочкой, так надежно и мясо точно не упадет в процессе копчения. Периодически следует заглядывать под крышку и наблюдать за состоянием рыбы и мяса.Время копчения зависит от продукта и температуры, рыба будет коптиться естественно меньше чем мясо и сало.Вот собственно что получилось в итоге. Золотиться и играет жирком на солнце. Таким нехитрым способом автор обзавелся своей личной коптильней и теперь сможет коптить мясо, сало, рыбу, в любое удобное время и баловать копченостями свою семью. Как видите все довольно просто и очень бюджетно, вполне под силу человеку желающему иметь у себя на участке коптилку.

И напоследок, не в коем случае не используйте оцинкованный металл при постройке коптильни, потому как цинк при нагреве будет выделять пары, которые в итоге осядут на продукт, а вместе с ним попадут к вам в организм и нечего хорошего для вашего здоровья это не принесет! Берите материалы без краски и напылений.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

как сделать своими руками, видео

Чтобы приготовить потрясающие копчёности в домашних условиях, нужно обзавестись необходимым оборудованием – коптильней. Она может трудиться на электричестве, газу или углях. И совсем не обязательно приобретать такую технику. Её можно создать самостоятельно. Например, удобная самодельная коптильня из бочки.

Для начала нужны знания устройства данного аппарата (схема коптильни):

Какой бы материал ни был задействован в производстве, у аппарата должно быть два отдела:

• Для продуктов.
• Для топлива.

Они могут совмещаться или быть разделёнными. Во втором варианте требуется труба, чтобы подавать дым.

Первый вариант используется для готовки деликатесов по принципу горячего копчения. Здесь продукция находится под воздействием и дыма, и высоких температур. Это агрегат горячего копчения – АГК.

Схема АГК:

Второй вариант – это агрегат холодного копчения – АХК. В нём дым утрачивает свою температуру, и высокие температурные показатели снижаются.

Схема АХК:

Если вы намерены сделать АХК из бочки, обязательно поставьте отдельно дровяную печь. Она может быть кирпичной или металлической. В отделении для продуктов устройте крюки или полочки для размещения и фиксации продукции.

Крышку лучше сделать из дерева. Можно вместо неё применять мешковину. Так дым и влага будут удерживаться. Печь и коптильный отсек связываются с помощью трубы. Она может быть самой простой.

Деревянную крышку не создавайте из хвойной древесины. При нагреве из неё выделяются большие объёмы канцерогена. На практике закрывать АХК достаточно смоченной тканью. Ткань периодически заменяется. Коптильня из бочки своими руками закрывается только металлической крышкой, ведь там образуются солидные температуры.

Принципы создания коптильни

Как сделать коптильню из бочки? Аппарат сооружается по такому принципу: топливо сосредотачивается на дне продуктового отсека.

Схема-чертеж:

Под продукцией на место с опилками (жаровней) дополнительно ставится противень. Это оборона от попадания жира, стекающего от готовящихся мясных и рыбных продуктов, в угли. В ином случае вспыхнет огонь, и все копчёности просто сгорят. А в изолированном аппарате его погасить, как в шашлычнице, не получится.

Между стенками и этим противнем должен сохраняться зазор для свободного подъёма дыма. Опилки перед применением пропитываются водой. Так они будут именно тлеть, а не гореть. В АХК процесс продолжается гораздо дольше – до недели и более. В установке горячего копчения несколько часов.

Поэтапный инструктаж

Наличие на даче коптильни из бочки – это гарантия беспрепятственного и быстрого приготовления копчёных вкусностей.

Материалы и инструменты

Для её изготовления необходимо обзавестись такими материалами:

• Бочкой из металла на 200 литров. Желательно, чтобы в ней ранее не хранились химические и нефтяные продукты.
• Арматура. Её минимальный диаметр – 6 мм.
• Стальная проволока. Из неё будет сделана сетка.
• Уголок из металла. Из него будут сооружены ножки. Используется 4 одинаковых по длине отрезка.
• Трубы для дымохода. Её диаметр – 10 см. Длина – примерно 100 см.

Нужный инструментарий:

• Болгарка с дисками по металлу.
• Сварочная техника с электродами. Будет использован электродуговой метод.
• Рулетка.

Если из 200 литровой бочки были извлечены вредные химикаты и машинные масла, её нужно и промыть и пропарить паяльной лампой. Если лампы нет, можно просто обжечь. После этой процедуры бочка наполняется водой и остаётся в покое на несколько суток.

Алгоритм работ

Если используемая бочка полностью запаяна, сначала срезается её крышка. Из этой крышки потом можно сделать противень для жира.

Нижняя зона – это топочный отсек. Здесь нужно вырезать отверстие прямоугольной формы. Это вход для закладки дров. Примерные параметры дверцы: 20 (высота) и 30 (ширина) см. Этот элемент не выкидывайте. Он сгодится для хорошей дверцы.

Сначала привариваются петли. Затем монтируется ручка. Здесь должна быть фиксирующая задвижка. С противоположной части устройте отверстие под дымоход. Его форма круглая.

На дне вырезаются прорези для подачи воздуха, и оптимального горения, и быстрого устранения золы. Их ширину не следует задавать слишком большой, иначе топливо просто выпадет раньше, чем нагреется.

Сейчас можно делать камеру. Она находится на линии 1/3 от дна. Здесь монтируется железный лист – это днище коптильного отсека. Плотность металла – 4-5 мм. Это гарантия, что он не прогорит и равномерно раздаст тепло.

Затем ставится дымоход. Он приваривается к ранее созданному отверстию. Труба в некоторых случаях немного загибается, поскольку она должна идеально поместиться в участке монтажа.

После этого можно монтировать ножки. Их нужная высота – минимум 30 см. Это гарантия лучшего зазора для проникновения воздуха и получения требующейся тяги, то есть оптимального тления дров.

Для развития полезного объёма вашего аппарата его можно разместить на специальной плите. Её вы предварительно создаёте из кирпича. Позиция дымохода – задняя сторона кирпичной установки.

Отдельно производится противень для жировых скоплений. Его параметры: по окружности он на 3-4 см уступает диаметру бочки. Это залог качественного попадания дыма.

Чтобы установить поддон внутри, следует монтировать пару металлических распорок. Сам поддон не приваривается, он – съёмный. Это существенно облегчит подгрузку горючего.

Теперь можно располагать решётки или крюки. На число решёток влияет высота бочки. Необходимая дистанция между каждым ярусом – порядка 15 см. Чем больше ярусов, тем больше продуктов готовится за одну сессию.

При изготовлении опорных элементов для крюков или решёток удостоверьтесь, что они не станут помехой для изъятия противня.

Совет! Решётку делайте из очень плотной стальной проволоки.

Кульминация. Изготовления крышки. Самый подходящий материал – дерево лиственных или фруктовых пород. В неё высверливаются незначительные дырки. Это способ испарения лишней влаги.

Так создаётся коптильный аппарат на основе бочки. Главное – следовать предложенным чертежам и алгоритмам.

Выбор щепы

Первым важным фактором здесь является подбор стружки для образования дыма. Хвойное сырье исключайте сразу. От него исходят вредные смолы и портится вкус пищи. Лучше применять сырьё от таких древесин:

• яблоневой,
• вишнёвой,
• абрикосовой,
• сливовой,
• другой фруктовой,
• ольховой.

Чтобы придать блюду особый вкус, можно любые из предложенных стружек сочетать с небольшим количеством можжевельника. Его опилки располагаются на дне коптильной ёмкости. От них исходит дым, придающий мясной или рыбной продукции изящный специфический вкус.

В самой нижней части получается зона дна с опилками. После чего располагается поддон для жира. На решётку ложатся продукты, они обвязываются шпагатом либо бечёвкой.

После этого бочка закрывается сделанной ранее крышкой. А в саму печь можно помещать и хвойную древесину. Поскольку дым от неё устраняется через дымоходную трубу.

Происходит поджигание дров. Они горят. И нагревается дно коптильного отделения. Вследствие чего опилки, выложенные ровно, тлеют. Время готовки продуктов обуславливается их видом:

• Рыба – 30 минут.
• Мясо – минимум час. Здесь важен его вид и параметры кусков.
• Курятина – немного больше 40 минут.

Деликатесы, приготовленные по таким принципам, имеют непревзойдённые вкусовые качества. В них отсутствуют разные добавки и примеси, которые часто встречаются в копчёных заводских продуктах

Другие бочковые варианты коптилен

Их всего три. Они изготавливаются несложно и за короткий промежуток времени. Используются те же методы.

Например, можно создать наиболее простую модификацию. Здесь производятся такие действия:

1. Используется старая труба из водостока.
2. Она под незначительным уклоном вкапывается в землю. Она связывает участок нахождения костра с продуктовым отсеком.
3. Чтобы создать костровую зону, достаточно вырыть неглубокую ямку и накрыть её металлическим листом.
4. Этот лист – способ контроля над активностью горения. Чем больше его открываете, тем мощнее огонь.

Второй вид – особая сушилка. В этой модификации, как правило, копчение не проводится. Здесь сушатся фрукты и грибы. Можно, конечно, потратиться и приобрести электрическую версию. Но самостоятельно её сделать проще. И при этом не понадобятся большие расходы.

Суть устройства такова:

1. Используются две бочки. Их можно заменить бетонными блоками.
2. Одна ставится на другую. Получается канал для дыма. Высота канала – примерно 3 м.
3. Между бочками кладется лист из металла или противень.
4. На него сыплется мелкий щебень, ставится сетка, на которой будут размещаться продукты для сушки.

Коптить в данном аппарате тоже можно. Но его основная функция – сушка.

Третий тип – бочка из дерева. Это тоже довольно простой метод. Но создаётся не только функциональный агрегат, но и изящный декоративный элемент в вашем саду. Туннель для дыма и топочный отсек находятся в земле. Их нужно затаить под грунтовым слоем. Когда нет копчения топка закрывается крышкой. На ней имеется некоторый слой дёрна. В некоторых случаях в этом месте делают небольшую клумбу.

Получается оригинальная коптильня. А с виду изящная бочка из дерева. Её можно декорировать камнем. Так она преобразуется в компонент ландшафтного дизайна.

Сделанные по любому из типов установки будут полезны в хозяйстве не одни десяток лет.

Итоги

Таким образом, имея бочку из любого материала и с подходящим объёмом в своём хозяйстве, можно соорудить качественный коптильный агрегат или мангал.

edaturistu.ru

Коптильня из старой бочки своими руками

Скоро начнётся лето и рыболовный сезон. Я покажу замечательную идею, как сделать коптильню из старой бочки. В такой коптильне вы сможете коптить рыбу и мясо за несколько часов. Эта самоделка проста в изготовлении и дешева в создании. Рыба в такой коптильне получается лучше чем в магазине.

Для начала посмотрим авторское видео:

[media=http://www.youtube.com/watch?v=DnPkxKLVYHk]

Необходимые материалы и инструменты:
— бочка
— кирпичи
— проволока
— тазик
— щепки

Шаг 1: Поставим бочку на несколько кирпичей, для того чтобы развести костёр под ней.

Шаг 2: Положите на дно бочки 3 кирпича для тазика и щепок для их тления.

Шаг 3: Насыпаем на дно щепки фруктового дерева: яблоня, груша — рыба лучше прокоптится и будет запах.

Шаг 4: На кирпичи устанавливаем тазик, чтобы туда стекал жир от рыбы или мяса.

Шаг 5: Установим толстую проволоку вверху бочки, чтобы подвесить на неё рыбу.

Шаг 6: Накрываем бочку фанерой или чем-то другим и разжигаем костёр.

Коптильня готова! Рыбу нужно коптить несколько часов регулярно подкладывать в костёр. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

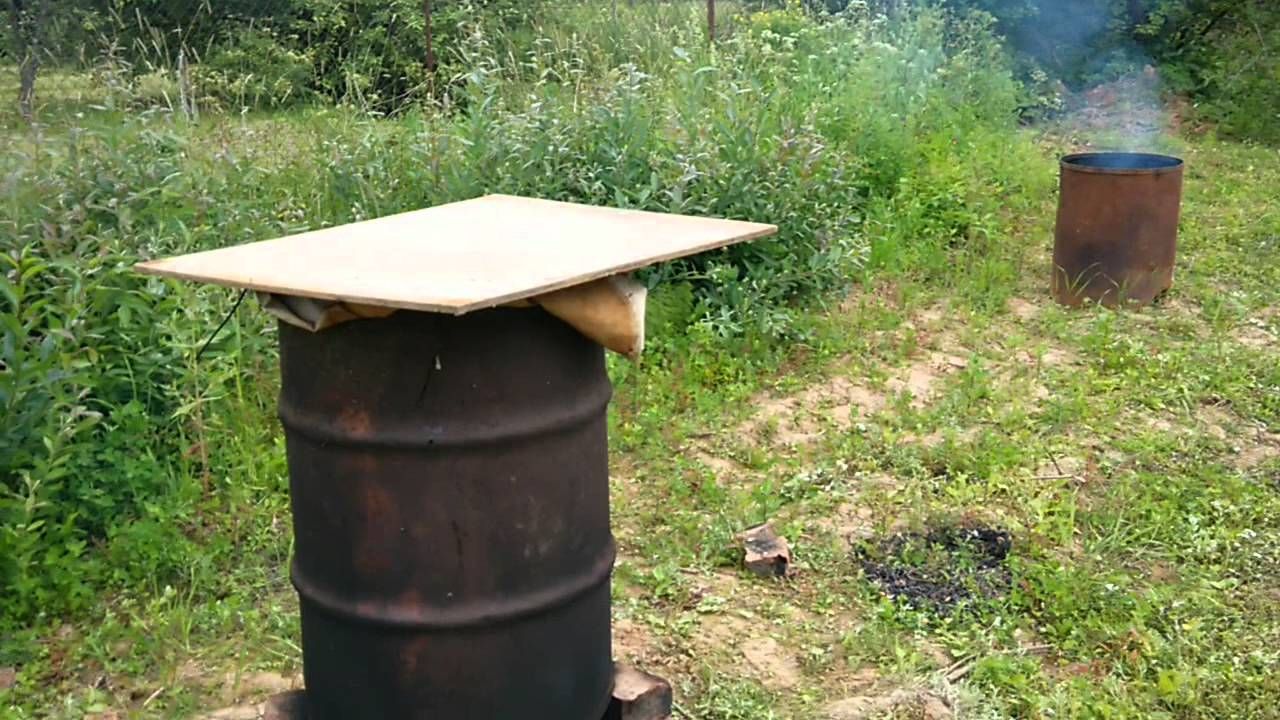

Коптильня горячего копчения из бочки

Ещё от далеких предков досталась нам традиция коптить добычу. В тек времена стоял остро вопрос сохранения продуктов. Сегодня появились новейшие технологии, которые позволяют не прибегать к радикальным мерам. Но, несмотря на это, количество поклонников копченой пищи не уменьшается, в первую очередь, благодаря уникальному вкусу и аромату таких продуктов. Простая коптильня, сделанная своими руками из подручных материалов, позволяет самостоятельно готовить копчености в любой удобный момент. Самый простой пример такого приспособления — коптильня, изготовленная из деревянной или металлической бочки.

---

---

Как правильно коптить в бочке?

С помощью бочки можно закоптить практически любые продукты питания. Для копчения рыбы требуется от 40 до 50 мин. На мясо уходит от 50 до 70 мин. На выходе копчености становятся сочными, приятными по внешнему виду и имеют ароматный запах. Чтобы детально ознакомиться с процессом приготовления коптильни из бочки, читайте далее.

Рыба горячего копчения

Рыба, приготовленная из самодельной коптильни, получается ничем не хуже, чем та, которую делают в фирменных коптильнях. Надо разморозить рыбу, если вы купили ее в магазине. Свежевыловленную рыбу можно сразу натереть солью и оставить на 2 ч. Перед этим надо вычистить все внутренности. По прошествии указанного времени рыбу моют водой и вымачивают в холодной воде 30 мин.

На дно бочки укладывают опилки. Это могут быть фруктовые породы, допустим, яблоня, абрикос, груша. Бочку нужно поставить на подставку, под которой и будет разгораться костёр. На дно бочки насыпают опилки, а сверху укладывают металлический поддон. Весь процесс копчения рыбы в бочке занимает около часа и не более. На протяжении этого периода опилки тлеют, создавая дым. Именно под его воздействием и происходит копчение рыбы. Огонь может быть достаточно сильным, но всё же разжигать слишком сильный костер тоже не рекомендуется, т. к. это скажется на вкусе итогового продукта. Подготовленную рыбу перевязывают нитью и подвешивают на деревянных жердочках по 5 или 6 шт на каждой. Укладывают жердочки с рыбой на верхнюю часть бочки, а сверху закрывают. Плотно закрывать бочку не обязательно, достаточно взять холщовый мешок и накрыть им сверху бочку. Какая-то часть дыма будет выходить, а какая-то — воздействовать непосредственно на рыбное филе.

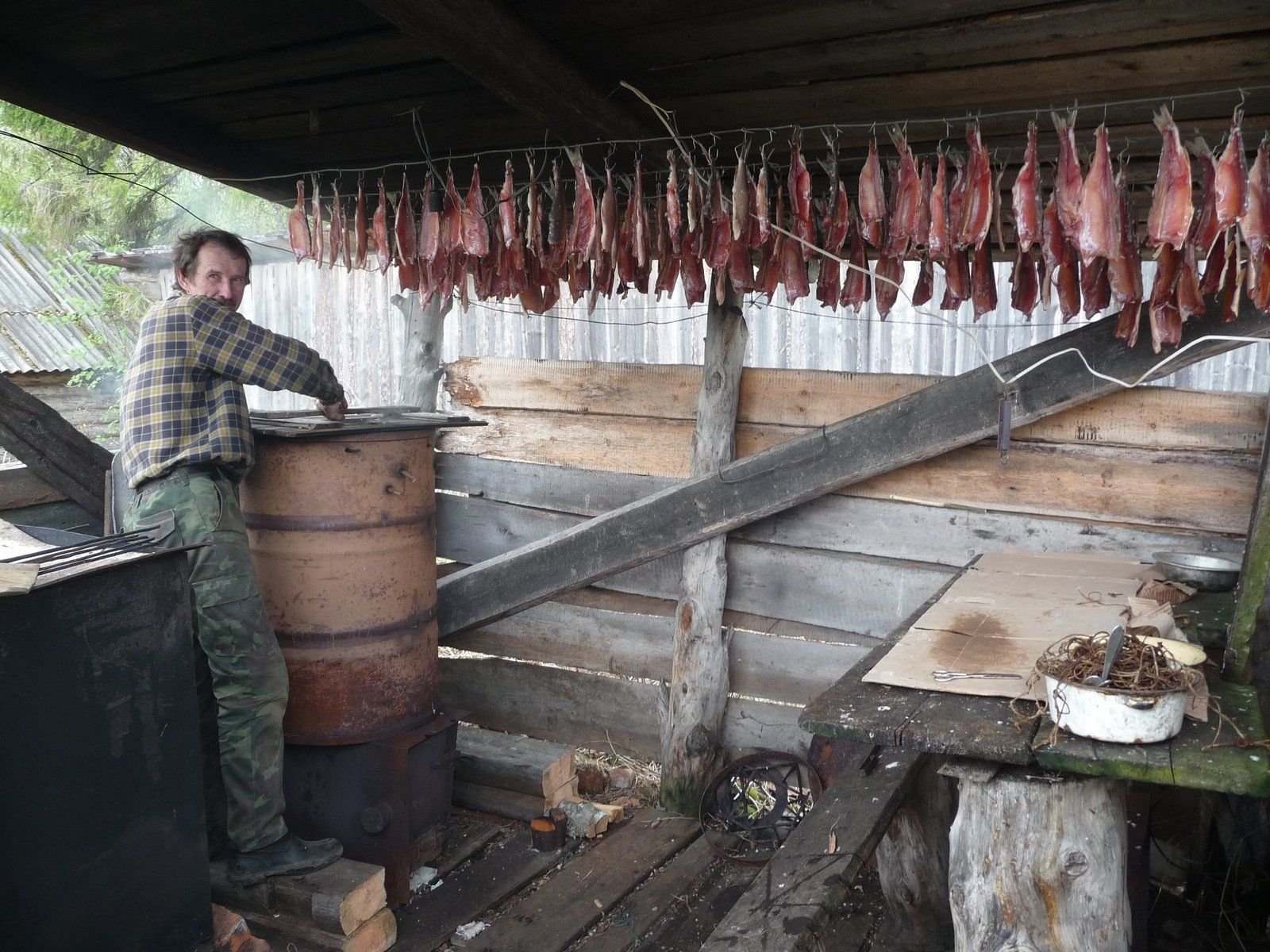

Мясо горячего копчения в бочке

Потребуются бочка металлическая, прутья или решётка, на которую можно было бы выложить мясо, немного кирпичей и древесина. Сначала подбирают место, где можно обустроить яму для костра. Глубина ее должна составить примерно 35 см. Яму можно обложить кирпичом, но необязательно. Также используются кирпичные трубы, которые могли бы удержать аппарат над костром. Примерно посередине устанавливается сетка, на неё укладывают мясо.

Одну сетку можно расположить ближе ко дну бочки. Сюда ставится поддон со слоем опилок для отопления. Температура для горячего копчения выше, нежели при холодном. Она составляет минимум 50 град. Разжигается костер, после чего бочка накрывается крышкой. Теперь можно ждать приготовления мяса.

Существует множество вариантов приготовления мяса для копчения. Можно просто натереть его любимыми специями, но ещё лучше замариновать куски в специальном растворе. Такое блюдо будет шикарно смотреться на праздничном столе и удивит ваших гостей.

Как коптить сало в бочке?

Коптильня, сделанная из бочки, является отличным вариантом для копчения сала. Процесс приготовления примерно такой же, как и предыдущие, но предполагает более длительную обработку. Сало надо коптить примерно пять с половиной часов. Температура, при которой идет обработка сала, находится на уровне от 60 до 80 град. Предварительная обработка сала предусматривает засолку. Самым нежным и вкусным получается копченое сало из корейки. Помимо соли, допускается использование различных специй на свой вкус.

Чтобы получить лучший результат, желательно поддерживать медленное горение. Тление горючего материала гарантирует самый густой дым. Сало замачивается 3 суток в рассоле. На 1 л воды берется 100 гр соли и столько же сахара. Около 3 сут проводит сырье для копчения в рассоле, после чего его вымачивают в проточной воде и высушивают для достижения идеального состояния продукта.

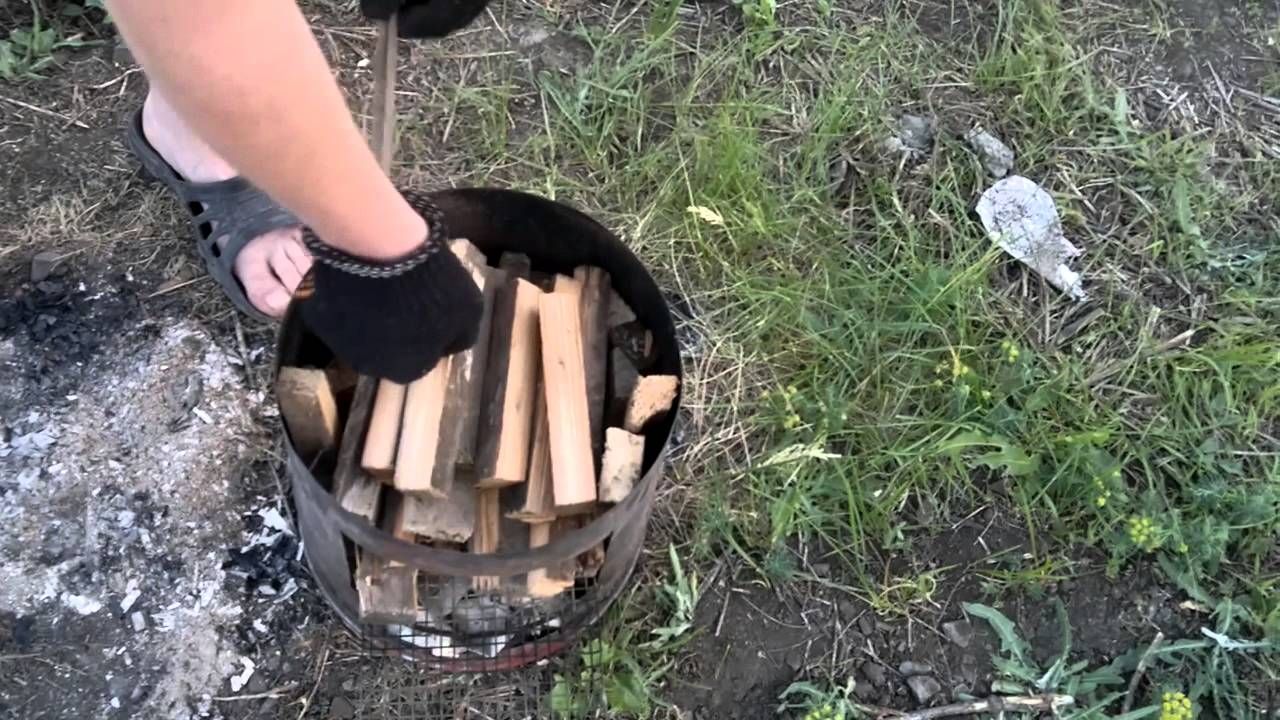

Сначала в топку кладут сухие дрова, после чего надо будет подкладывать сырые для копчения. Идеальным выбором будет использование веток вишни, сливы, виноградной лозы. Всё это остаётся после обрезки деревьев. Фруктовые породы деревьев придают салу интенсивный вкус и аромат. Благодаря нему у продукта также будет более интенсивная окраска. Можно брать опилки, собранные самостоятельно, если есть возможность. Кто-то предпочитает покупать готовые опилки, но всё же собранные своими руками ветки обеспечивают приготовление более вкусного продукта.

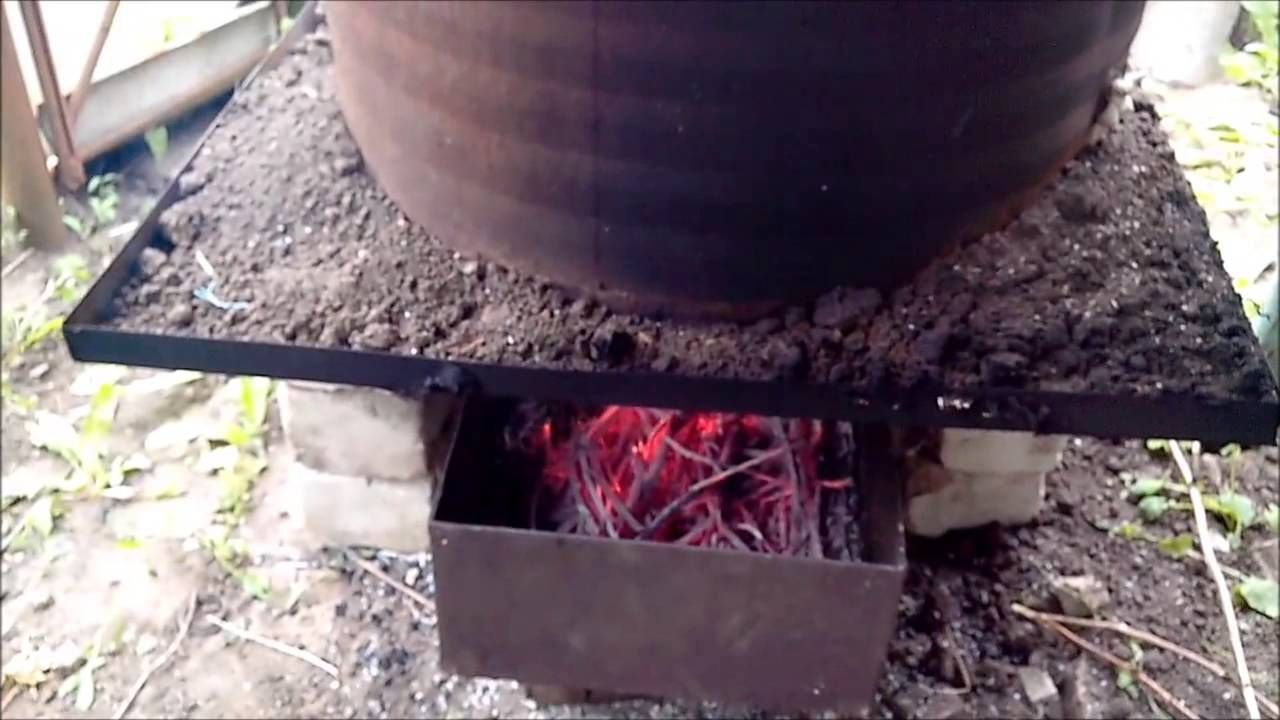

Как сделать коптильню горячего копчения из бочки?

Независимо от выбранной модели, вам не потребуется много времени для проектировки, сборки и монтажа. Не обязательно обладать навыками сварщика. Можно выделить несколько последовательных этапов:

• Подбор материалов.
• Составление плана и схемы конструкции.
• Сборка и установка.

Надо определиться с выбором материалов, которые потребуются во время конструирования коптильни. К ним относятся:

• металлическая бочка;
• нержавеющий кег;
• деревянная бочка;
• кирпичи; цементный раствор;
• шифер;
• металлические прутья и решетки;
• металлические листы.

Самый востребованный у наших соотечественников вариант —коптильня из бочки 200 л. Вспомогательные материалы подбираются в зависимости от проекта, который вам больше нравится. Можно обойтись минимальным набором в виде мешковины или крышки, также тряпкой-фильтром и прутьями для подвешивания продуктов. Для обустройства площадки, где будет стоять бочка, нужны следующие инструменты:

• лопата;
• болгарка; рулетка; уровень;
• сварочный аппарат (только для некоторых типов моделей, где используются сварные элементы).

Составление проекта будущего изделия необходимо для четкого понимания специфики работы. Топка должна входить в землю на глубину около полуметра. Отсюда выводится дымоход, после чего его направляют в сторону коптильной камеры. Входить в неё он может посредством специального подвода.

Фильтровальный барьер обязателен для предотвращения загрязнений. При горячем копчении расстояние от топки до продуктов не должно быть меньше 30 см, иначе мясо и рыба будут подгорать и покрываться сажей. Жир, стекающий с мяса и рыба, перемещается на металлический поддон. Периодически все указанные элементы конструкции надо чистить. Но процесс копчения при этом прерывать нельзя. Хорошо, если вы сможете встроить в камеру термометр для контроля температуры.

Следующий этап — установка и сборка. Сборка осуществляется на месте. Сначала выкапывают углубление для топки. Глубина печи в оптимальном варианте составляет 40 см. Дымопровод должен располагаться на глубине 20 см.

Дымоходная траншея должна иметь такую ширину, чтобы в ней можно было обустраивать канал диаметром не меньше 60 мм. Чтобы сохранить тепло, углубление обкладывают кирпичами. Можно прокладывать в дополнительном порядке трубу. Она обеспечит прямое поступление прямо в камеру. После этого надо приступить к внутреннему наполнению бочки. Лучше всего изготовить черную решетку или использовать отдельные, предназначенные для взвешивания продуктов на крючках. Поставьте обязательно под ними поддон для стекания жира. Что касается фильтра, к нему надо обеспечивать свободный доступ во время копчения продуктов . Это позволит своевременно чистить его.

Вы можете отдельно обустраивать смотровое окошко. Нужно обеспечить и небольшую тягу для поддержания требуемого уровня влажности по технологии. Конструкция устанавливается в заранее подготовленный котлован. Бочку опускают в углубление, ставят ее на кирпичи и выводят прорезанное под дымопровод отверстие в сторону траншеи. Можно взять трняпичную обмотку для герметизации стыка.

Фиксация конструкции осуществляется кирпичной кладкой, выступающей над уровнем почвы. Топка оборудуется в форме кострового углубления, выложенного кирпичами или же отдельной камерой. Изготовить ее можно из среза меньшей по размерам бочки или сварить короб из стальных листов. Подвод воздуха для обеспечения тления щепки является обязательным. С обратной стороны следует обустраивать выход воздуха, чтобы дым вытягивался в коптильную камеру. Если температура копчения не должна быть слишком большой, можно не накрывать коптильную крышкой, а просто накрыть ее мешковиной.

Как коптильня вводится в эксплуатацию? Сделать это можно сразу после установки и высыхания раствора. Закладывают дрова или уголь в топку, после чего разводится костер. Далее насыпают древесную щепу поверх углей, желательно из фруктовых пород. Необходимо добиться тления и обильного образования дыма.

Продукты закладывают в камеру, после чего их загораживают влажной тряпкой для улавливания сажи. Наверху бочки кладут крышку или накрывают мешковиной.

Коптильня из бочки — отличный вариант для дачного участка. Это бюджетное изделие, которое позволит вам готовить вкусные продукты на горячем или холодном дыму.

Горячее копчение в бочке видео



kopch.ru

Коптильня из бочки своими руками

Многие считают коптильню для дачи незаменимой вещью. С этим сложно поспорить. А если вы охотник или рыбак, то такое изделие просто бесценно для вас. Всегда приятно скушать копченое мясо, рыбу или дичь, приготовленную на природе. Если вы нуждаетесь в коптильне, то у вас есть два варианта развития. Самый простой — это пойти в магазин и приобрести для себя коптильню. Но, не все могут себе это позволить. Поэтому многие выбирают второй вариант — сделать коптильню для дачи самостоятельно. Хочется сказать, что для этого не нужно быть бывалым мастером, а инструменты и материалы, нужные для работ, вполне доступные.

Многие имеют на даче бочку, которая валяется без дела. Если у вас такой нет, то можете приобрести ее, ведь именно она станет нашим сырьем для коптильни. Желательно, чтобы бочка была на 200 литров. Это позволит коптить много мяса. Итак, если вы настроились, давайте узнаем, как сделать коптильню из бочки.

Понятие холодного и горячего копчения

Для начала, вы должны понимать, что существует два вида копчения, которые может выполнять ваш агрегат:

• горячее копчение;
• холодное копчение.

Суть вам может быть ясна. В первом случае, способ довольно быстрый, безопасный и качественный. Сырье, помещенное внутрь, проходит обработку дымом, температура которого в среднем достигает 70 градусов Цельсия (диапазон от 45 до 120 градусов). В такой среде нужно выполнять копчение начиная с двух часов, заканчивая двумя сутками. В итоге у вас получится сочный, ароматный и вкусный готовый продукт. Его сразу же можно употреблять в пищу. Это основная разница.

Если же говорить о холодном копчении, то такой процесс происходит намного дольше. В коптилку помещают уже готовые засоленные небольшие ломтики продукта, которые обрабатываются там на протяжении 4 суток (минимум от 2, все зависит от результата). Что касается больших кусков, то они могут находиться внутри даже неделю. Средняя температура копчения при этом достигает 40 градусов. В чем суть такого метода? Влага с мяса или другого продукта удаляется постепенно, насыщая сырье копченым вкусом и ароматом. Блюдо будет в меру подсушенное и с частичкой жира.

Обратите внимание! Этот вид копчения хорош тем, что исходный продукт можно хранить длительное время.

Как вы поняли, коптильня холодного копчения, и коптильня горячего копчения отличаются только температурой работы, и, соответственно, итоговым продуктом. Давайте узнаем, какая она, коптильня горячего копчения своими руками. К тому же вы можете сделать агрегат из двух бочек, чтобы увеличить количество сырья, которое можно обрабатывать. Так можно сделать коптильню холодного копчения своими руками и горячего. Но, какова она будет, решайте сами.

Подготовка инструментов и материалов для создания коптильни

Первое, с чего начинается наша работа — это заготовка всего необходимого для работы. Как уже говорилось вначале, все инструменты простые и с ними сможет работать каждый. Да и материала на обустройство уйдет немного. Вот список всего арсенала:

1. Металлическая бочка (новая или б/у) на 200 л.

2. Прутья арматуры, из которых можно сделать решетку. Как вариант купить уже готовую.
3. Металлический уголок, преобразующийся в ножки для бочки.
4. Петли, позволяющие открывать и закрывать крышку коптильни.
5. Фитинг или часть трубы.
6. Гайки и болты.
7. Болгарка.

8. Заклепки и пистолет к ним.
9. Небольшая цепочка.
10. Щетка по металлу.
11. Ручка, которая будет приварена к крышке.
12. Сварочный аппарат.
13. Маркер для разметки и рулетка.
14. Шлифмашинка и дрелька.

Этого вполне хватит, чтобы вы имели прекрасную коптилку холодного или горячего копчения из бочки. Остается только рассмотреть инструкцию по созданию конструкции. Мы рассмотрим два варианта коптильниц из бочек: сделанные без сварочного аппарата и с его использованием. Ведь не все умеют им пользоваться или даже не обладают им. Это поможет вам реализовать все в жизнь.

Делаем коптильню из бочки без сварочного аппарата

Такой способ имеет огромное преимущество, ведь лишь ограниченное количество людей могут и умеют пользоваться сварочным аппаратом. Это не болгарка, здесь нужны профессиональные навыки. Именно этот вариант и выбирают большинство пользователей. Итак, приступим к работе по созданию коптильни из бочки.

Первым делом вам нужно подготовить бочку к работе. Что это значит? Ее поверхность нуждается в зачистке. В этом вам поможет шлифовальная машинка или специальная насадка на болгарку. Тщательно обработайте поверхность бочки, чтобы на ней не осталось следов ржи и краски.

Важно! Не пренебрегайте правилами безопасности. При работе будут образовываться мелкие частицы, которые вредны для глаз и дыхательных путей. Поэтому нужно работать в респираторе и очках.

Посмотрите на фото. Именно такую конструкцию мы будем с вами сооружать. Чертежей делать не нужно, так как фотография поможет вам сориентироваться.

Здесь в качестве подставки используется металлическая конструкция. Это могут быть и уголки. Решать вам. Теперь вся инструкция по созданию бочки коптилки будет подана пошагово:

1. На боковой части бочки нужно выполнить разметку крышки. Она должна быть достаточного размера. Сравните с оригиналом на фото. После того как разметка сделана, можете отрезать эту деталь болгаркой. Хочется обратить внимание, что люк может быть каким угодно, все зависит от желания. Можете сделать его как на фото, можете просто распилить бочку напополам или другим способом. Сама крышка может быть круглой, прямоугольной или квадратной.
2. Так как размер люка и отверстие под него идентичные, нужно позаботиться о том, чтобы крышка была зафиксирована и не проваливалась вовнутрь. Для этого используйте металлические полосы, обод из другой бочки или специально купленная планка. Фиксировать ее можно заклепками, достаточно только выгнуть заготовку по форме бочки, просверлить отверстия и выполнить стыковку.

3. Следующая задача — закрепить петли для нашей крышки. В продаже есть разные модели петель, выберете оптимальный вариант для себя. Что касается фиксации, то здесь все то же самое, что и с планками. Нужно наметить отверстия, просверлить их и склепать петлю к бочке заклепкой. Сперва зафиксируйте одну сторону, а потом и вторую. Следите за тем, чтобы крышка не перекосилась или ушла вбок.

4. Когда петли готовы, остается прикрепить к люку ручку. В ход идут самые разные детали: старые ручки от холодильника, серванта, шкафа и т. п. Можно использовать рейку или трубку. Здесь уже решайте сами. Фиксируется ручка для коптилки из бочки на болты. Нужно только просверлить отверстия.
5. Переходим к дымоходу для бочки. Его можно сделать из любой трубы или фитинга. Дымоход будет размещен на дне бочки, сбоку люка. Ваша задача — зафиксировать трубу или фитинг болтами так, чтобы соединение было герметично. Со сваркой было бы проще, но выходим из ситуации по-своему.


   Обратите внимание! Чтобы крышка не падала в противоположенную сторону, вы можете сделать для нее фиксатор из цепочки. Она будет предотвращать падение люка, фиксируя его в одном положении. Один конец цепки фиксируется на неподвижной части бочки, а другой на люке. На фото выше показано, как это реализовано.

6. Коптильня из бочки своими руками практически готова. Остается сделать совсем немного. Откройте люк и измеряйте пространство внутри бочки. В нее будет установлена решетка. Вы можете сделать ее самостоятельно или же купить готовую. Первый вариант прост. Нужно всего лишь просверлить отверстия в бочке и вставить арматуру внутрь.
7. Но и теперь бочка не готова к работе. Внутри ее еще есть краска. Поэтому всю поверхность нужно хорошенько обработать. Для начала зажгите огонь внутри, чтобы краска обгорела. Потом при помощи щетки по металлу очистите остатки и удалите гарь с поверхности. Теперь можете обезжирить всю поверхность и нанести на бочку краску, которая будет устойчивая к высоким температурам.
8. Осталось только сделать подставку или раму-держатель. Как именно ее сделать, решайте сами. Можете сделать в виде козла или просто установить на заранее подготовленное место на даче.

Вот и все, теперь делайте копчу сколько угодно. Такая конструкция обходится недорого, а на ее создание потребуется максимум половина дня. Все довольно быстро, просто и дешево. И никакой сварки не использовалось. На фото видно, как все смотрится в готовом виде.

Обратите внимание! Вы можете делать бочку коптилку и в вертикальном положении. Суть работы точно такая же, только вот меняется вид конструкции.

Коптильня из бочки своими руками, вариант №2

Если вы сварщик, или же умеете пользоваться сварочным аппаратом, то можете упростить себе жизнь и сделать все значительно быстрее. Нужно только выбрать чистую и снаружи и изнутри бочку. Если раньше в ней хранились химические вещества, то ее лучше не использовать. В этом варианте мы рассмотрим вертикальное расположение коптильни. Вот как будет выглядеть коптильня из бочки и процесс копчения в ней.

Инструкция по изготовлению:

1. Если бочка запаяна, то нужно болгаркой отрезать верхнюю ее часть. Не спешите выбрасывать крышку, так как ее можно будет использовать как поддон для камеры копчения.

2. Наша топка будет находиться в нижней части. Вот почему нужно сделать там дверцу и соорудить дымоходный выход. Сама дверца может иметь размер 20х30 см. Точно по такому же принципу, только с использованием сварки, дверцу нужно соединить с бочкой петлями. Именно туда будут загружаться дрова.
3. Дно бочки нужно сделать перфорированным. Оно будет служить поддувалом и отсеком для сбора и удаления золы и остатков от огня. Зрительно разделите бочку на три равных части и на 1/3 фиксируйте дно из прочного металла, толщина которого минимум 4 см.

4. Теперь вырежьте проем для дымохода, соответствующий диаметру трубы или фитинга. Саму трубу нужно приварить на место. Высота дымохода не должна быть слишком большой, чтобы не увеличивать тягу. Тогда жир будет слишком сильно выделяться из продуктов.

5. Присоедините к коптильнице из бочки ножки, которые будут создавать воздушное пространство. Так процесс горения будет еще лучше.
6. Обратите внимание! Вам необязательно делать топку внутри самой бочки. Ее можно сделать из кирпичей и установить в любой части дачи. Дно коптилки будет играть само дно бочки. Зато вы получите больше ценного пространства конструкции.
7. Передняя часть топки отделывается кирпичами, только частично. В отверстие будут подкладываться дрова.
8. Крышка резервуара используется как поддон для жира. Чаще всего диаметр крышки не больше диаметра коптилки. Для ее установки можете приварить арматурные прутья крест-накрест. При этом высота — 15-20 см от дна. В это место и вставьте поддон.
9. Осталось сделать вверху основу для решетки и установить ее. Петельками могут служить прутья арматуры, зафиксированные с 4 сторон бочки. Петли должны быть такими, чтобы не мешали вам доставать поддон.
10. Сделайте решетку из прочной проволоки, закрепленной на подготовленную основу.
11. Осталось сделать крышку для нашей коптильни.

Посмотрите на фото, где схематически изображен процесс копчения и сама коптильня, сделанная своими руками.

Вариант коптильни №3 — холодное копчение

Если вас заинтересовала схема холодного копчения, то конструкцию тоже можно сделать своими руками. Это универсальный коптильный аппарат, который делается без встроенной топки. Особенность ее в том, что бочка может использоваться как для одного метода копчения, так и для другого.

Вам нужна бочка, у которой прочное дно. В нем нужно сделать небольшие дырки (отверстия). Топка же сооружается как отдельная конструкция. Ее можно сделать из металла или из кирпича. Верх топки сделайте незакрытым.

На топке сверху будет сделана коптильня, а продукты, что находятся внутри, будут обработаны по методу горячего копчения.

Теперь нужно сделать топку для холодного копчения, сделав дымоход и отверстие для входа трубы снизу. По сути, внутренности бочки делаются по такому же принципу, только вот без сборника отходов и продуктов горения. Охлажденный дым будет проникать в бочку через трубу и выполнять свою работу. Посмотрите на фото, как это можно реализовать.

Заключение

Теперь вы знаете, как можно сделать коптильню у себя на даче из бочки. Вы могли убедиться, что способ несложный и вполне реализуемый. Нужно только подготовить все необходимое и выделить несколько часов на работу. Зато вы в скором будущем сможете наслаждаться вкусной вяленой рыбкой, колбасой или другим мясом. Этот вкус поможет вам забыть обо всех трудах, которые вы сделали. Конструкция точно оставит вас равнодушной. А чтобы помочь вам с заданием, мы подготовили видео.

bouw.ru

Как сделать коптильню из бочки своими руками

Копчености домашнего приготовления – вкусный и экологически чистый деликатес, и приготовить их вам поможет коптильня из бочки, сделанная своими руками. Существует множество разновидностей коптилен, выполненных из самых различных материалов, но наиболее простым способом, требующим минимальных затрат, является коптильня из бочки.

Как сделать коптильню из бочки

Устройство коптильни

В любой коптильне, независимо от материала, из которого она выполнена, должны быть две камеры: в одной сгорают дрова или специальная стружка с образованием большого количества дыма, в другую загружают заранее просоленные мясо, рыбу, сыр и другие продукты. Камеры могут быть разделены дымовой трубой, а могут располагаться одна над другой. В первом случае получаются продукты холодного копчения, так как дым, продвигаясь по трубе, успевает остыть. Во втором случае – продукты горячего копчения, так как приготовление происходит при повышенной температуре.

Конструкция таких коптилок несколько различается. Коптильня для холодного копчения из бочки имеет выносную дровяную печь, сваренную из листового металла или сложенную из кирпича. Коптильная камера состоит из бочки, в которой закреплены крючки или решетки для укладывания продуктов, в один или несколько ярусов. Верх коптильни закрывается перфорированной крышкой из дерева лиственных пород или джутовым мешком – крышка не позволяет дыму улетучиваться, при этом выпускает водяные пары. Дровяная печь соединена с коптильной камерой дымовой трубой. От ее длины зависит температура дыма, поступающего в коптильную камеру. Дрова для такого варианта коптильни обязательно должны быть высокого качества: из лиственных пород древесины, сухие, не трухлявые. Оптимальным вариантом считается ольха, а также плодовые деревья и их ветки.

Конструкция печи

В коптильне для горячего копчения используется дым, полученный в результате тления древесных опилок или стружки, уложенной на дно коптильной камеры. Внизу, под коптильной камерой, устраивают обычную дровяную печь с отводом дыма. Продукты кладут на решетку. Поскольку в результате горячего копчения из жирных сортов мяса или рыбы может выделяться жир, под решеткой для продуктов необходимо установить сплошной поддон, оставляющий зазор между стенками камеры для выхода дыма.

Образец коптильни

Коптильня из бочки: технология изготовления

Необходимые материалы:

• Металлическая бочка объемом 100-200 литров;
• Обрезки арматуры диаметром 6-8 мм
• Проволока для решетки, стальная или медная;
• Лист железа толщиной 3-4 мм для изготовления дна коптильной камеры;
• Обрезки уголка для изготовления ножек;
• Петли для дверки топочной камеры;
• Обрезок трубы диаметром около 10 см для выполнения дымоотвода;
• Сварочный аппарат и болгарка.

Бочка для изготовления коптильни должна быть чистой внутри, без остатков химикатов и веществ с сильным запахом. Если бочка загрязнена, ее нужно промыть или обжечь паяльной лампой.

Бочка для изготовления коптильни

1. Если бочка запаяна, срезают с нее крышку с помощью болгарки или сварочного аппарата. Крышку можно использовать для изготовления поддона коптильной камеры.
2. Нижняя часть бочки – топка, в ней необходимо выполнить дверку для загрузки дров и выход дымовой трубы. Отверстие для дверцы вырезают с помощью сварочного аппарата или болгарки, приблизительные размеры – 20 на 30 см. Вырезанную часть используют для изготовления дверки: приваривают к ней петли, ручку с задвижкой, и устанавливают дверку на топку.
3. В дне бочки делают несколько продольных отверстий – они будут играть роль поддувала и служить для удаления золы из топки.Примерно на высоте 1/3 бочки приваривают дно коптильной камеры из листового железа. Чтобы дно не прогорело, а также для равномерного теплораспределения его лучше выполнить из стали толщиной 3-4 мм.
4. Отверстие для дымовой трубы выполняют по диаметру трубы на противоположной стороне топочной камеры. Трубу загибают и приваривают к топке. Высота трубы должна быть небольшой, иначе тяга в топке будет слишком сильной, и температура в коптильне станет слишком высока, что повлечет за собой активное выделение жира и сока из продуктов.
5. К бочке приваривают ножки из уголка. Ножки позволяют создать воздушный зазор между топкой и грунтом, улучшить горение дров.
6. Можно не делать топочную камеру в бочке, а сложить ее из кирпича в удобном месте участка. В этом случае дном коптильной камеры будет дно самой бочки, а полезный объем коптильни увеличится. Переднюю стенку кирпичной топки выкладывают только  наполовину, через полученное отверстие закладывают дрова. Для отвода дыма оставляют отверстие в кладке сзади топочной камеры.

   Общий вид коптильни

7. Из крышки бочки или тонкой листовой стали делают поддон для сока и жира. Диаметр поддона должен быть меньше диаметра бочки на 3-5 см – это обеспечит беспрепятственную циркуляцию дыма в коптильне. Для установки поддона к стенкам бочки приваривают крест-накрест два отрезка арматуры на высоте 10-15 см от дна коптильной камеры. На них впоследствии устанавливают поддон. Возможность снять поддон делает более удобной загрузку стружки для копчения и очистку поддона. К поддону можно приварить петлю из арматуры – так будет удобнее вынимать его и ставить на место.
8. В верхней части коптильни выполняют опоры для решетки. Их делают из арматуры в виде петель, расположенных по четырем сторонам бочки. Петли не должны мешать выемке поддона. Высота расположения зависит от размеров бочки и количества решеток: в большой бочке их можно сделать в два-три яруса, что увеличит объем одновременной загрузки продуктов. Расстояние между решетками 10-15 см.
9. Решетку изготавливают из тонкой проволоки, закрепленной на каркасе. Чтобы ровно согнуть толстую проволоку для каркаса решетки, нужно обмотать ее вокруг бочки, обрезать, уменьшив на 5-7 см и скрепить ее концы. Саму решетку делают из тонкой проволоки, шаг решетки – 2-3 см.

   Решетка для коптильни

10. Делают крышку из дерева лиственных пород с небольшими отверстиями, позволяющими выходить лишней влаге. Крышку можно заменить мешком из джута.

Использование коптильни

В такой коптильне можно использовать любые дрова, в том числе хвойные. Дым от сгорания дров отводится наружу, а для копчения используется дым от тлеющей стружки древесины лиственных пород, что придает продуктам красивый золотистый цвет  и тонкий вкус без горечи. Стружку можно изготовить самостоятельно, настругав ножом сухое дерево: ольху, яблоню, сливу, алычу; или использовать готовую – она продается в магазинах садово-огородных товаров. Стружку ровным слоем кладут на дно коптильной камеры, на крестообразную арматуру ставят поддон, устанавливают на место решетку. На решетку укладывают рыбу, мясо, сало или сыр, обвязанные шпагатом или хлопчатобумажной нитью. Сверху коптильню накрывают крышкой или мешком.

Видео — коптильня из бочки своими руками

Растапливают печь. При нагревании дна коптильной камеры стружка начинает тлеть, и коптильная камера наполняется дымом. Время копчения рыбы – около 30 минут, мяса и сала – 50-70 минут, сыра – 40 минут. Продукты, сделанные в коптильне из бочки своими руками, полностью натуральные, полезные и очень вкусные.

Приготовление продуктов в коптильне

Из бочки также можно сделать довольно простую коптильню холодного копчения.

stroyvopros.net

Как сделать коптильню из бочек

Представленная модель коптильни изготавливается достаточно просто. Необходимые инструменты – болгарка с диском по металлу, дрель или шуруповерт, стандартный комплект плоскогубцев и отверток. Применение сварочного аппарата не потребуется. Срок службы такой коптильни, при правильном использовании, может составить не один десяток лет.

Материалы для коптильни

Поиск и покупка необходимых материалов не займет много времени. Вам понадобятся:
1. Три металлические бочки. Выбирать нужно такие бочки, которые не использовались ранее под хранение каких-либо химических средств. Мы рассмотрим изготовление коптильни на примере бочек объемом 200 литров. Две бочки должны иметь плотно закрывающуюся крышку без отверстий, либо ее придется вырезать из такого же материала и приварить. В идеале бочки не должны быть окрашены, но если других вариантов нет – краску можно и обжечь, только сделать нужно на этапе подготовки, а не тогда, когда коптильня будет собрана.

2. Стандартные алюминиевые трубки квадратной формы – из них мы сделаем подставку под нашу коптильню.
3. Огнеупорные кирпичи – 28 штук. С их помощью будет регулироваться температура копчения и интенсивность подачи дыма из нижнего бочонка в верхний. Обычные кирпичи не подойдут.
4. Решетки. Одна крупная или несколько малых. Здесь будет лежать мясо во время копчения.
5. Оцинкованный трубопровод для выхода дыма наружу.
6. Металлический патрубок (легко сделать своими руками) для соединения двух бочек.
7. Болты, шурупы, гайки, шайбы и уголки к ним из нержавеющих материалов.
8. Специальный силиконовый герметик для металла, не боящийся высоких температур.
9. Огнеупорный термометр. При желании, его можно будет установить на коптильню рядом с грилем. Он обеспечит контроль за температурой копчения.
После подготовки материалов и инструментов, можно приступать непосредственно к работе.

Изготавливаем подставку под коптильню

Подставка будет использоваться для размещения на ней нижней бочки коптильни. Чтобы узнать размеры каркаса, нужно замерить диаметр сечения бочек. Готовая подставка должна состоять из четырех трубок длиной 120 – 140 см, скрепленных между собой двумя трубками на высоте 20 – 30 см от земли.
Алюминиевые трубки скрепляются друг с другом посредством шурупов или болтов. Для обеспечения прочной фиксации нужно использовать шайбы и металлические уголки. На ножки каркаса можно дополнительно прикрепить квадратики из нержавеющей стали – это даст больше устойчивости конструкции.

Разметка бочек

Одна из бочек будет выполнять роль «нижней кастрюли». Поместите бочку на подготовленный каркас и поставьте метки в двух местах корпуса, где она будет прикрепляться к подставке. Затем на «лицевой части» необходимо отметить будущую дверцу, через которую вы будете закладывать внутрь материал для дыма и чистить печь от сажи. В верхней левой части нарисуйте круглое отверстие диаметром 25 – 30 см – для короткого патрубка, который соединит обе бочки и будет использоваться как канал для передачи тепла и дыма из нижней части коптильни в верхнюю.
Вторая бочка будет располагаться над первой. Сначала просто положите ее горизонтально на ровной поверхности. На боковой грани нужно разметить прямоугольную дверцу, площадь которой должна обеспечивать удобную закладку мяса на решетку.
На левой грани верхней бочки осталось отметить отверстие под дымоход, но это мы сделаем позднее, после установки огнеупорных кирпичей и решетки.

Режем и сверлим

Убедившись, что разметка на обоих бочках выполнена правильно, предстоит пропилить все отверстия с помощью болгарки по металлу. Сначала делаем аккуратные пропилы с трех сторон каждого прямоугольника, затем слегка продавливаем дверцу внутрь и выполняем контрольный пропил. Отверстие под патрубок-соединитель выполняется таким же образом. Если вы ошибочно просверлили какие-то отверстия, их нужно заделать герметиком.
На правой боковой грани нижней бочки необходимо просверлить дрелью несколько десятков отверстий размером 2 – 3 мм в виде сеточки. Они нужны для поступления в коптильню кислорода. Вырежьте из металла крышку, подходящую по размерам отверстий. С помощью одного шурупа и шайбы закрепите крышку так, чтобы можно было полностью регулировать вентиляцию. Во время работы коптильни крышка будет сильно раскаляться, поэтому стоит заранее снабдить ее ручкой.

Соединяем бочки патрубком

Для изготовления патрубка нужен кусок подходящего металла, который предстоит подогнать под размеры отверстий. Важный момент при установке патрубка – добиться плотного, полностью герметичного уплотнения в местах соприкосновения с материалом бочек. Для этого нужно максимально изогнуть ободок патрубка внутри верхней и нижней бочки и использовать специальный герметик.
Если места стыковки патрубка и стен бочек будут зафиксированы недостаточно, то значительная часть тепла и дыма станет уходить впустую, а размещенные на решетке продукты будут, в лучшем случае, просто вариться, но не коптиться.

Устанавливаем дверцы

Использовать в качестве дверец вырезанные участки бочек не получится, крышки должны быть на 2 – 3 см шире, чем отверстия – это нужно для предупреждения попадания внутрь лишнего воздуха. Для изготовления дверец мы используем третью бочку. Вырезанные в предыдущем этапе участки металла послужат хорошим макетом – их достаточно приложить к поверхности бочки и очертить контур, добавив пару см с каждой стороны.
Затем остается вырезать металл с помощью болгарки, отшлифовать края заготовок от зазубренности и нанести по всему внутреннему периметру слой высокотемпературного силикона. Он должен полностью герметизировать двери в местах их соприкосновения с краями бочки. Оставьте его на двое суток для полного застывания.






На каждую дверцу нужно приделать ручки с держателями из древесины, которые не должны соприкасаться с металлической поверхностью. С помощью шарнирных петель, болтов и шайб прикрепите вырезанные створки на нужные места.

Устанавливаем огнеупорные кирпичи

В донные части бочек нужно установить опорные ребра для кирпичей. Их удобно и быстро можно сделать из ранее вырезанных металлических участков. Ребер понадобится не менее 10 штук, толщина каждого – 2 – 3 см. На ребра выкладываем огнеупорные кирпичи. Если бочка стандартная 200-литровая – то в ней получится три горизонтальных ряда по четыре кирпича в каждом, и по одному кирпичу у боковых стенок.
Они должны плотно прилегать друг другу, без заметных щелей и неровностей. При этом между крайним правым кирпичом и боковой стенкой должен остаться зазор в 3 – 4 см – он нужен для свободной циркуляции дыма и доступа к нему кислорода из вентиляционных отверстий.

Устанавливаем дымоход

Установите гриль-решетку на кирпичи в верхней бочке. Если гриль большой, его можно разрезать на несколько частей. Отверстие для трубы дымоотвода нужно сделать в правой боковой грани бочки, на высоте 1 – 2 см от поверхности решетки. Оптимальным диаметром трубы для дымоотвода считается 12 – 13 см – такая труба обеспечит баланс между интенсивностью тления углей и скоростью вывода дыма наружу.
Стандартный печной дымоход вполне подойдет для коптильни, главное – прочно зафиксировать его и залить стыки термостойким герметиком, чтобы не осталось ни малейшей щелки. Наверху дымохода следует заблаговременно установить козырек, для предотвращения попадания дождя внутрь конструкции.

Пробный обжиг коптильни

Сразу же после сборки коптильни использовать ее по назначению не получится. Сначала придется провести небольшую подготовку: поместите в каждую топку несколько килограмм угля, подожгите и оставьте открытым вентиляционное отверстие – пусть он разгорится с максимальной силой.


С помощью этой процедуры вы добьетесь сразу нескольких результатов:
Увидите все лишние щели – если они имеются, из них повалит дым. После того, как коптильня остынет, заделайте их с помощью герметика, и через двое суток повторите испытание.
И главное, вы сможете понять, правильно ли сделаны вентиляционные отверстия в левой части нижней бочки. Если температура на «верхнем этаже» не достигает 180 °C, то это значит, что бочка не получает достаточно внешнего кислорода. В таком случае увеличьте количество вентиляционных отверстий или сделайте их диаметр большим, пока верхняя камера не станет по-настоящему горячей.



Original article in English

sdelaysam-svoimirukami.ru
