Содержание

Алмазный круг для заточки резцов токарного станка: технология заточки

Режущие качества инструментов напрямую зависят от того, насколько качественно и своевременно была сделана заточка. Это связано с тем, что в процессе эксплуатации функциональные возможности резцов утрачиваются.

Опыт последних лет показывает, что одним из лучших приспособлений для выполнения процедуры приведения в строй режущих инструментов является алмазный круг для заточки. Он способен обработать любые виды известных материалов и превосходит другие абразивные устройства в показателях износостойкости и, соответственно, срока службы.

almaz-dly-zatoch-rez2

Какие есть виды (+ характеристики)?

Токарный резец является основным рабочим элементом станков для обработки дерева и металла, с помощью которых заготовке придается необходимые размер и форма. Именно от состояния и заточки резца зависит возможность осуществления необходимых операций, направленных на придание детали нужной конфигурации.

Практически все токарные резцы нуждаются в периодической заточке. Исключение составляют, разве что, инструменты, которые оснащены сменными пластинами. Заточка обеспечивает резцам необходимую форму и величину углов, которые должны согласовываться с требованиями технологического процесса.

На крупных предприятиях и заводах установлены специальные агрегаты для проведения процедуры заточки и для этого создаются специальные подразделения. В домашних же условиях или небольших производственных мастерских резцы затачиваются с помощью различных приспособлений или химических реакций. Выделяют три основных способа:

  • химико-механический;
  • абразивный;
  • с применением специальных средств.

Рассмотрим каждый из указанных методов более подробно.

Химико-механическая

Данный способ заточки представляет собой использование сочетания химических реакций и последующей механической обработки инструмента. Металлическое изделие обрабатывается реактивом, как правило, используется раствор медного купороса. Он создает на резце тонкий защитный слой. Затем изделие обрабатывается абразивным способом с одновременным шлифованием подвижным элементом.

Химико-механический способ является быстрым и эффективным. Он создает гладкую и чистую поверхность резцы и при этом исключает образование на инструменте сколов и трещин. Однако технологически этот метод точения намного сложнее, чем абразивная заточка.

almaz-dly-zatoch-rez3

Абразивная

Абразивная заточка является наиболее простым и дешевым методов возвращения резцу его рабочих параметров. Она выполняется с помощью стандартного ручного наждака или на несложном агрегате.

Заточить инструмент вручную качественно довольно сложно, потому что возникает проблема с выдерживанием необходимых углов. Также процесс осложняется еще и тем, что в результате трения металл нагревается и изменяет свои физические свойства. Если вы не токарь с большим опытом, не стоит пробовать точить резец таким образом.

Заточенные агрегаты представляют собой круговой механизм. На станке должно быть два круга, один абразив из зеленого карбида – он используется для точения твердых сплавов, другой из белого электрокорунда – его применяют для стальных резцов.

С применением специальных средств

К специализированным способам заточки можно отнести следующие варианты:

  1. Анодно-механическая заточка. Особенностью этого метода является применение постоянного тока. Резец подводят к вращающемуся диску из металла, через контакт пропускают ток и подают электролит в зону обработки.
  2. Электроконтактная заточка. В этом способе используется переменный ток. Заготовка разогревается в месте контакта током, и размягченный металл удаляется металлическим диском.
  3. Использование специальных станков. Одним из таких специальных агрегатов является алмазный круг. Алмаз благодаря своим химическим и физическим свойствам обладает реставрационным потенциалом и быстро, а главное, качественно приводит резец в рабочее состояние. Сам же алмазный круг при эксплуатации имеет маленький износ и может использоваться мастером в течение длительного времени.

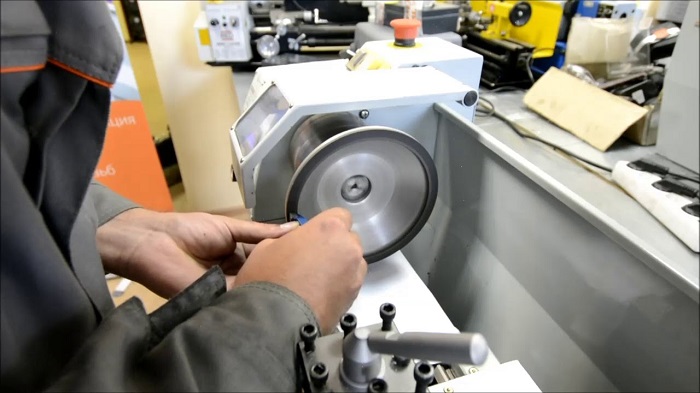

Как заточить с помощью алмазного круга (диска, камня)?

Алмазный круг для заточки является распространенным устройством, если говорить о заточке с использованием специальных средств. В первую очередь он используется для резцов из твердых сплавов металла, например, свёрл.

Алмазный круг может быть исполнен в форме прямого диска, тарелки или чаши. Выбор круга должен зависеть от формы заготовки. Например, для работы с лезвиями подойдет диск, для дисковой пилы лучше использовать тарелку.

almaz-dly-zatoch-rez1

Диаметр круга может варьироваться в пределах от 125 до 300 мм. Подбирать нужно под свой наждак. От ширины алмазного слоя прямо пропорционально зависит диаметр детали, которая может на нем обрабатываться. Плюс чем толще этот слой, тем дольше прослужит круг. Благодаря мелкозернистой структуре алмазного круга, его можно использовать для доводки резцов.

Технология заточки

Процесс заточки определяет конструкция резца (количество поверхностей, ширина лезвия) и его износ. Процедуру возможно проводить по задней, по передней или по обеим поверхностям. Как правило, если износ небольшой, восстанавливают лишь геометрию задней поверхности.

СПРАВКА: Основная работа алмазного круга определяется параметрами углов передней и задней поверхностей резца. По этому его главные углы – это передний (γ) и задний (α). Если увеличить угол γ, то улучшается стружкоотвод, уменьшаются затраты мощности, снижается шероховатость, но при этом лезвие подвергается истончению. Это влияет на скорость отвода тепла и его прочность. Задний угол отвечает за снижение трения в процессе обработки резца на алмазном круге.

Общая последовательность затачивания выглядит следующим образом:

  1. Сначала производят заточку задней поверхности. Инструмент кладут на подручник опорной поверхностью так, чтобы его режущая кромка получила горизонтальное расположение. Столик же располагают в вертикальной плоскости по заданному углу α. Периферия круга осуществляет заточку. При этом круг должен вращаться по направлению на инструмент.
  2. Затем (при необходимости) затачивается передняя поверхность. Процедура выполняется торцом алмазного круга. Для этого инструмент кладут на подручник боковой плоскостью.
  3. Потом затачивается радиус закругления.
  4. Далее, производится измерение углов по шаблонам. Для измерений может использоваться стандартный угломер, линейка и нониус.
  5. При завершении обработки алмазным кругом может потребоваться шлифовка (доводка осуществляется самим алмазным кругом).

almaz-dly-zatoch-rez

СПРАВКА: Шаблоны можно купить или сделать специальные трафареты из металла самостоятельно.

Техника безопасности

Важным моментом при работе с таким оборудованием, как алмазный круг, является соблюдение техники безопасности:

  1. Первым делом мастер должен обеспечить себя минимальным комплектом экипировки – защитные очки (экран) и защитный кожух.
  2. Во избежание попадания спиленных частиц металла в дыхательные пути следует заранее позаботиться о вентиляции рабочего пространства.
  3. Заранее следует убедиться в исправности всех механизмов и оборудования, в том числе, проверить крепление кругов. Угол раскрытия кожуха круга не должен быть больше 90°, а по отношению к горизонтальной линии угол раскрытия не может быть больше 65°.
  4. Инструмент нельзя держать на весу. В качестве опоры для резца следует использовать подручник. Последний должен быть зафиксирован как можно ближе к кругу (расстояние не более 3 мм между кругом и подручником).
  5. В случаях, когда шлифовальное оборудование издает биение или потрескивание, работу нужно немедленно прекратить.
  6. Необходимо контролировать силу прижимания резца к шлифовальному кругу. Чрезмерное нажатие может повлечь порчу как резца, так и алмазного круга.
  7. Круг должен вращаться в таком направлении, чтобы когда резец прижимается к нему, искры летели вниз.

Советы и рекомендации

Предлагаем вашему вниманию несколько советов и примечаний от мастеров, которые помогут осуществить заточку резца на алмазном круге более эффективно и без повреждений оборудования и инструмента:

  1. Признак правильной обработки детали – она должна иметь выпуклую кромку.
  2. Следует избегать любых излишних неровностей – они могут испортить резец.
  3. Необходимо постоянно отслеживать углы заточки.
  4. Если держать инструмент в постоянном движении – это поможет добиться гладкой кромки.
  5. Если увеличить частоту вращения круга, то увеличится производительность процесса. Однако это может быть чревато прижогами на поверхности инструмента, вследствие чего изменится структура его материала.
  6. Важно не только правильно расположить резец, но и правильно установить круг на станок. Диск должен вращаться в ту же самую сторону, что и вал аппаратуры.
  7. Следует делать перерывы в работе, чтобы дать инструменту остыть (можно охлаждать водой).
  8. Не стоит пренебрегать требованиями техники безопасности.


Таким образом, в данной статье был рассмотрен один из специализированных способов заточки резцов, связанный с применением алмазного круга. Теперь вам известны основные нюансы, касающиеся технической, организационной стороны процесса указанного метода заточки, а также основные правила техники безопасности, которые должны соблюдаться в рамках этой процедуры.

Заточка упорных резцов — Инструменты для металлообработки

Несмотря на то, что многие используют сменные пластины, возникают вопросы по заточке резцов с напаянными пластинами.

Поскольку, чаще всего, валы и втулки имеют прямоугольные уступы, наверно, среди резцов, которыми обдирают и делают чистовую обработку, самыми востребованными является упорный резец.



Все мои основные наблюдения о поверхностях резцов, в основном, закончились лет 40 назад и приходились на период нескольких лет работы на станке 1Е61М на Заводе Экспериментального Машиностроения (ЗЭМ — теперь РКК «Энергия»). Моя заточка этих поверхностей основана на предположениях, которые уже исчерпаны. Поэтому, не судите строго.



Процентов 50-60 деталей, которые приходилось делать была всякая нержавейка, среди которых самыми труднообрабатываемыми были сплавы ЭИ. Что это за хрень, я и сей час не знаю, а любимым из сталей был сплав Х18Н10Т. Любимый твердосплав ВК8.



Одним из первых наблюдений было то, что обдирать лучше не отогнутым, а упорным резцом. При одинаковом съёме, режущая кромка короче, силы резания, в основном, по оси и вверх и, получается, без дробления можно ободрать быстрее.



На поверхности болванок режущая кромка встречается со всякой гадостью — окалина, внедрённые песчинки, а твердосплав хрупкий. Режущая кромка, как выяснилось, даже после алмаза имеет микросколы и выглядит как зубы крокодила. Эти зубы норовят сколоться и увеличить эти сколы. Подглядел, что мужики делают фаску на кромках.



У отогнутого резца, сам по себе, отвод стружки хороший. А у упорного она норовит коснуться обточенной, шершавой при обдирке поверхности и намотаться на неё. Поэтому, стал наблюдать за пропорциями между диаметром детали, радиусом канавки и подачей. Придумал делать канавку переменного радиуса — поменьше около вершины и увеличивающегося радиуса при отдалении от вершины. К тому-же кромка получалась наклонной.


Наклонная кромка и наклонная, расширяющаяся канавка направляют стружку от детали.

Хорошо бы её конической сделать, но жалко алмаз шаржировать державкой.

Для цветных металлов на резце из быстрореза, я делаю также, но канавка поглубже и остриё кромки получается острее и без фаски.



Режущие кромки, при осевой подаче, формирует на детали геликоидные поверхности


и, чтобы, при большой подаче, главная задняя поверхность не тёрлась о геликоид и, дополнительно, не нагревала режущую кромку, надо выбрать её наклон под подачу.

Так же, наклон нужен вспомогательной задней поверхности, чтобы она не тёрлась о диаметр детали.



Обдирать державку лучше на цилиндрической части карбида кремния, потому что усилия для боковой поверхности большие. Кроме того, что камень может лопнуть, поверхность абразива выкрашиваться будет.

Хотя поверхности на резце и могут получиться вогнутыми, главное, чтобы потом, при доводке алмазом, державка поменьше его касалась.


Затем надо довести главную заднюю поверхность на алмазе и снять фаску на кромке (для победитовых резцов).


С вспомогательной задней поверхностью возни побольше.

Надо содрать побольше державки, чтобы, когда деталь поджимаешь центром, резец смог проточить маленький диаметр, если надо.


С доводкой тоже не однозначно. Можно просто довести для обдирки, плавно уводя вспомогательную режущую кромку от цилиндра детали, скруглить вершину и ребро при вершине.


Для заводских поверхностей, где обычно указывают среднюю чистоту поверхности хватит.

Основная часть кромки для обдирки защищена фаской, а радиус скругления вершинки острый и можно делать чистовую.

Кстати, чистовую можно делать на обратном ходу самохода, оставив небольшой припуск. После торцевания наружу, ещё раз торцануть внутрь до нужного нониуса и включить самоход в обратную сторону.



А можно поколдовать и не сразу уводить вспомогательную кромку, чтобы она брила поверхность. Особенно на быстрорежущих резцах для цветных металлов и пластиков.

Для расточных упорных я применяю такую же заточку. Только из-за тесноты для резца в отверстии со вспомогательной поверхностью приходится возиться подольше :rolleyes:

характеристика, типы, как сделать своими руками

Если резцы для металла используются часто – владельцы инструмента прекрасно понимают, на какие разновидности он делится. А вот новичкам в этом направлении разобраться порой бывает очень сложно. Предлагаем подробное рассмотрение различных классификаций и особенностей токарных резцов.

Особенности конструкции резцовых устройств для токарного станка

Металл обрабатывают с помощью токарных резцовых приспособлений с двумя основными компонентами:

  1. Рабочие головки берут на себя основную часть работы по металлу.
  2. Державка надёжно фиксирует детали на станке.

Когда плоскости соединяются друг с другом, появляются рабочие головки. В комплекте с конструкцией – несколько головок, у которых режущие поверхности. Их выбирают с опорой на тип обработки, характеристики материалов у заготовок. Резец державки обладает поперечным сечением двух типов:

  • Квадрат.
  • Прямоугольник.

«Світ Покрівлі» (https://svitpokrivli.ua/) – одна из лучших компаний кровельных и фасадных материалов на рынке стройматериалов. Их коллектив состоит из молодых, активных, целеустремлённых специалистов, которые  особое внимание уделяют профессиональному росту, развитию, усовершенствованию.

Следующие виды токарных резцов, каждый из которых выполняет своё назначение, выделяют по конструкции:

  1. Оттянутые. Державка с увеличенной шириной по сравнению с рабочими головками.
  2. Отогнутые. Название связано с положением, характерным для рабочей головки по отношению к оси державок. При виде сверху характеристика более заметна.
  3. Изогнутые. При боковом взгляде форма державки становится изогнутой.
  4. Прямые. Когда одна ось вмещает одновременно рабочие головки с державками. Допустимо расположение на двух осях, но параллельность друг к другу детали сохраняют.

разные виды токарных резцов

Виды и классификация токарных резцов

Поверхность, требующая обработки, определит, какую модель токарных резцов выбрать. Каждая разновидность обладает своими характеристиками.

В зависимости от предназначения

Здесь речь чаще всего об обрабатываемых материалах.

Для дерева

Инструменты, обрабатывающие дерево, реализуются магазинами в таких комплектах:

  • Гребёнки.
  • Кольца.
  • Крючки.
  • Косые резцы.
  • Обрезные резцы.
  • Стамески.
  • Рейеры.
  • Мейселя.

Резцы и вращательные механизмы крепят друг к другу. Следы заготовок определяются сразу по инструментам, их формам, прочности, остроте. Это облегчает и выбор форм заготовок в итоге. От

Выбирая конкретные углы по заострению, опираются на материалы заготовок.

токарные резцы по дереву

Для работ с металлом

Приваривание и припайка пластин – оптимальный выбор для резцов, обрабатывающих металл. В производстве отдают предпочтение быстрорежущим, твёрдым сплавам. В составах обычно присутствуют тантал или вольфрам, титан. Высокая прочность, доступная цена стали главным преимуществом для инструментов.

Часто применяют разновидности, у которых пластины сменные. Тогда их крепят к головке, с помощью специальных винтов или прижимных элементов. Пластины из минералокерамики – самые удобные для дальнейшей эксплуатации. Но тогда резец будет дорогим.

Твёрдые сплавы применяют в случае с рабочими поверхностями инструмента:

  1. Вольфрамовые.
  2. Титановольфрамовые.
  3. Танталово-вольфрамо-титановые.

Допустимы варианты с быстрорежущей сталью, либо её углеродистой разновидностью.

Установка резцов допустима на станки нескольких видов:

  • Специального назначения.
  • Револьверно-автоматные.
  • Долбёжные.
  • Токарные.
  • Строгальные.

токарные резцы по металлу

По конструктивным показателям

Цельные

Головка, стержень соединяются в единую систему. Резцы изготавливаются с использованием быстрорежущих металлов. Ещё один вариант – на основе инструментальных углеродистых сплавов. На практике встречаются редко.

С приварными пластинами

Основа – твёрдые, быстрорежущие сплавы. У пластины и головки – прочное соединение. Главное – чтобы при спайке пластин выполнялись условия технического характера. Иначе на рабочей поверхности появляются трещины, в дальнейшем инструмент начинает разрушаться. Сфера использования широкая, инструменты совместимы со станками почти любой разновидности.

С механическим крепежом пластин

Способ крепления головки и пластины – механический. Для металлических пластин такой вариант один из самых выгодных. Это касается сборных и регулировочных разновидностей, державочных инструментов.

разновидности токарных резцов

По виду обработки

Чистовые

Подача с небольшой скоростью. С болванки снимается материал, для которого характерна небольшая толщина. Проходной резец – наиболее популярная разновидность такого инструмента.

Получистовые

Много сходств с предыдущей разновидностью. Только характеристики у них используются в два раза меньшие по сравнению с аналогом. Назначение, особенности работы остаются почти одинаковыми.

виды резцов по металлу

По виду установки касательно обрабатываемой плоскости

Тангенциальные

Отличается такими особенностями:

  1. Начало обработки предполагает установку резца по определённому углу.
  2. Угол используют любой, кроме прямого. Измерение – по отношении к оси поверхности, проходящей операцию.
  3. Схема крепежа для внутреннего точения – достаточно сложная.

Такой вариант применяют для станков, при использовании которых можно обеспечить чистоту для итоговой поверхности. Обычно это токарные автоматические, полуавтоматические изделия.

Радиальные

С сохранением только прямого угла относительно поверхности, проходящей обработку. Актуальный вариант для разных сфер промышленности. Преимущество – упрощение крепёжной системы. То же касается удобств для владельца, когда надо выбрать геометрию режущих кромок.

конструкция токарного резца

По типу подачи

Левые

Режущая главная часть находится справа. К неё повёрнут металл, проходящий обработку.

Правые

Слева находят главную часть, режущую материалы. На неё смотрит металлическая поверхность для обработки.

виды резцов по направлению движения

По креплению основной режущей части касательно стержня

Отогнутые

Выгнутая линия – характерная черта для оси проекции в верхнем положении. Боковое расположение предполагает сохранение прямого положения линий.

Прямые

Проекционная ось сохраняет ровную линию, при верхнем положении и сбоку.

Оттянутые

Головка и стержень отличаются размерами, у первой – меньше. На резцовой оси головки монтируют. Для детали допустимо смещение относительно оси резцов, в любую сторону.

Выгнутые

При верхнем положении – проекционная ось с ровной линией. Боковая проекция отличается выгнутой линией.

прямые проходные токарные резцы

По способу обработки

Подрезные

При станке, у которого заготовки подаются поперечно, эти инструменты легко соединить с оборудованием. Обычно речь идёт о краях разных поверхностях, либо ступенчатых деталей. ГОСТ 18871 73 указывает на то, какими характеристиками должны обладать подрезные детали.

Проходные

Выполняет функцию по обработке металла со станками продольной, поперечной подачи. Вариант актуален в случае с подрезкой у торцов, заготовок в виде цилиндра или конуса. После выполненной работы важно получить качественную поверхность с точными размерами. Проходные модели имеют характеристики, строго регламентируемые ГОСТом.

Расточные

Применяются для отверстий сквозной и глухой группы, выемок, углублений.

Резьбовые

Создают резьбу снаружи и внутри, с сечением в форме трапеции, прямоугольников и кругов. Изделия бывают ровными и выпуклыми, круглыми.

Круглые

Получили название из-за своей формы.

Ровные

Отличаются от предыдущего варианта сохранением прямоугольных граней.

Выгнутые

С минимумом отличий от аналогов, только по форме.

Фасонные

Совместимы с фасонными формами сложных конфигураций. Облегчают снятие фасов внутри, снаружи.

виды токарных резцов по способу обработки

По материалу изготовления рабочей части

Из твёрдых материалов

Вот основные группы изделий, представляющие эту разновидность:

  • Вольфрамовые резцы. Обозначаются как ВК 8 В, ВК 8, ВК 6 М, ВК 6, ВК 4, ВК 3М, ВК 3, ВК2. Основное назначение – обработка цветных металлов и сплавов из разных сочетаний. Подходят для чугунных заготовок, неметаллических изделий.
  • Титановольфрамовые разновидности. С обозначениями Е 5 К 12 В, Т 5 К 10, Т14 К 8, Т15 К 6, Т30 К 4. Применяются при обработке металлов любых видов и составов.
  • Тантало-вольфрамо-титанные. Имеют обозначения Тт20 К 9, ТТ 8 К 6, ТТ 7 К12. Больше всего ценятся при необходимости обработать трудные металлы, жаропрочные, ковочные и другие.
Из быстрорежущего материала

Здесь выделяют два подвида инструментов:

  1. С нормальной эффективностью. Это модели Р 9, Р12, Р 18.
  2. Когда эффективность повышена. Здесь рассматривают варианты Р6 М3, Р10 К 5 Ф5, Р 18 К 5 Ф 2, Р 9 К 5, Р9 Ф5, Р 14 Ф4, Р 18 Ф2.
Из углеродистого материала

В данной группе – только исходные материалы высокого качества. Изделия обозначаются как У 12 А, У 10 А.

классификация резцов

Изготовление резцов своими руками: пошаговое руководство

Главное – использовать только инструментальную сталь, обладающую достаточно высокими эксплуатационными характеристиками.

Специалисты рекомендуют остановиться на легированном, либо углеродистом быстрорежущим варианте.

Подбор необходимой конфигурации напильников или рашпилей

Выбор этих деталей будет проще, если владелец заранее знает точно, какие перед ним стоят задачи. После этого длину, форму и размер подобрать не составит труда. Здесь дают несколько советов.

  • Если требуется опилить до 5-10 мм толщины – лучше останавливаться на номере насечки 0 или 1.
  • Точность обработки должна находиться в пределах 0,01-0,02 мм.
  • По длине выбирать приспособления гораздо проще.

Главный ориентир – габариты поверхности, которую требуется опилить. Чем этот параметр больше, тем крупнее должно быть и само приспособление.

Можно воспользоваться специфической формулой, чтобы расчёт был точнее. К длине поверхности изделия прибавляем 15 см. Получим значение, которое и будет длиной рабочей поверхности напильника, рашпиля. Главное – чтобы работая, инструмент проводили по всей заготовке.

токарные резцы изготовленные своими руками

Крепление режущих частей

Самодельные инструменты делают также, что и профессиональные. Оптимальное решение – саморезы и винты. Чем качественнее изделие – тем лучше.

Заточка инструмента

Только регулярная заточка резцов позволит получить максимально точные результаты. Необходимость в процедуре возникает не только для инструментов, у которых есть твёрдосплавные пластины одноразового применения. Работа выполняется специализированными станками, когда речь идёт о производственных предприятиях крупного масштаба.

Ограничения по методике для домашних условий практически отсутствуют. Применение допустимо для обычных кругов по заточке, реагентов с химически активным действием. Станки универсального, специализированного назначения – дешёвый вариант, сохраняющий эффективность.

Обрабатывая заднюю часть инструмента, проходят три главных этапа.

  1. Сохранение такого же угла, что и у самой державки сзади. Увеличение показателя по сравнению с задним углом резания равно 5 градусам.
  2. Второй этап предполагает обработку поверхности самой режущей пластины сзади. Здесь надо сохранить превышение, равное 2 градусам.
  3. Доводка составляет третий этап. Он нужен для формирования необходимого заднего угла.

Через несколько этапов обработки проходит и передняя поверхность.

Доработка и шлифовка

Это делают карбидом, на специальном чугунном диске. Приспособление вращается, сохраняя скорость до 1-2 м/с. Направление вращения самого диска – к рабочей кромке, от опорной части инструмента.

Последовательно притирают лезвия, инструментальные поверхности. Резцы практически доводятся до блеска, их избавляют от любых неровностей.

Зачем нужна доводка? Инструмент со временем притупляется и изнашивается, если его используют достаточно часто. Причина – в том, что пластина трётся о заготовки и стружки. Если пластина ровнее, то трение будет меньше. Износ инструмента в такой ситуации замедляется.

процесс изготовления токарного резца

У процесса доводки есть и другие особенности:

  • При доводке применяют абразивные пасты, главный компонент у которых – борный карбид.
  • Доводка предполагает смачивание инструмента керосином.
  • Потом на поверхность зигзагообразно наносят пасту.
  • Инструмент подносят к диску.
  • Пасту ГОИ можно использовать совместно с керосином.
  • Керосин не относится к обязательным этапам, когда применяют современные смазки.

Важно правильно установить стол подручника. После его установки по сравнению с серединной частью диска лезвия резцов с деталью на одних линиях, либо ниже. Вращение диска – к пластине с резьбой, направленное.

Частички пасты начинают измельчаться, когда прижимают инструмент, приступают к доводке. У резца нет сколов и потёртостей при прохождении через кромки. Неровности с резцовой поверхности устраняются благодаря тем самым зёрнам пасты.

разные виды токарных резцов

Советы по выбору качественных резцов при покупке

Чтобы правильно выбрать резцы для того или иного конкретного случая, надо опираться на следующие важные параметры:

  1. Какой металл подвергается обработке чаще всего? Какие операции выполняются на оборудовании?
  2. Важно заранее расставить приоритеты, между износоустойчивостью, эффективностью обработок и качеством изделий.

Если токарь только начинает работать, то ему достаточно приобрести инструмент трёх видов:

  • Расточные SDQCR.
  • Нейтральные наружного типа
  • Проходные, для обработки торцов. SDACR.

Наборы с резцами токаря актуальны, если эксплуатация планируется долгосрочная. Преимущество – комплекты со сменными пластинами. Необходимость в покупке новых державок отпадает, достаточно менять расходные составляющие.

Резец токарный расточной с мех. креплением т/с пластин S16Q SDQCR 07 MBC

Что касается производителей, то вот несколько названий, заслуживающих внимания:

  1. Калибр.
  2. СиТО.
  3. Proma из Чехии.
  4. Hoffman Garant из Германии.

Первые два производителя – российские. Актуальным будет приобретение специальной заточной машинки. Тогда при износе резцов самостоятельное возвращение работоспособности не доставит хлопот. Не нужно тратить время, ожидая мастеров.

Два круга абразивного свойства, поддержка охлаждающей системы становятся важными компонентами для современных агрегатов по заточке, шлифованию. Один диск – из карбида кремния, другой – на основе электрокорунда. Часть резца спереди обрабатывают первой, после неё идут поверхности сзади и дополнение. Цель – получение ровной кромки, способной разрезать материалы.

Резец отрезной 25х16х140 СИТО

Заключение

Державка и рабочая голова – самые важные элементы у этого инструмента. Потому и внимание на них обращают по максимуму. От них зависит качественное выполнение всей работы, в целом. Эта же характеристика позволит заранее узнать, какими размерами будут обладать отверстия в готовом виде.

Неправильный выбор рабочих инструментов приведёт к различным проблемам при проведении обработки, особенно это касается металла. Потому стоит заранее внимательно изучить классификацию и понять, какими особенностями обладает каждая из представленных разновидностей. После этого определиться с подходящей моделью не составит труда.

Полезные резцы и приспособления — Инструменты для металлообработки

В настоящее время нет возможности обратиться к кузнецу, который мог бы отковать специальные резцы из быстрореза. Приходится самому выходить из положения.

Неплохо выручает сварка нержавеющими электродами(строгальные, долбежные,внутренние, канавочные, резбовые и проч.). Еще я на скорую руку часто использую резьбовые гребенки Р6М5. Уже набралась коллекция резцов (более полусотни) различного назначения.

Фотографии резцов, которые пришлось заточить недавно.





В центре — внутренний резьбовой резец позволяет растачивать глухие отверстия от 12мм, делать канавку и нарезать правую и левую резьбу.



Т-образный резец позволил изготовить Т-образную канавку под болт М6



Прорезной резец позволил сэкономить 30 кг бронзы, которая предназначалась в стружку.







Давайте делиться, кто как в наше сложное время выходит из положения, что применяете

кроме стандартных резцов и из чего изготавливаете, каким способом и для каких работ.



Если интересно покажу фото сварных резцов.

Изменено пользователем Georgy

Вот еще как можно делать резцы — Инструменты для металлообработки

Изготовление отрезного резца для токарного станка



В разделе этого форума не раз поднимался вопрос, как можно наваривать резцы для токарных станков. Я хочу предложить свой вариант изготовления отрезных резцов. Отрезные резцы (в моем случае) являются быстроломающимся инструментом. Поэтому я на них и приведу пример. Берем дисковую пилу (отработавшую свой срок или просто у кого они есть) по дереву с победитовыми напайками, разрезаем ее на полоски, так чтоб на каждой полоске была одна напайка. Эти полоски будем приваривать к державке резца. Как показала практика, победитовые пластинки в дисковых пилах припаяны неплохо, поэтому их можно использовать не только для резки дерева, но и металла. Далее подготавливаем, державку и полоску с пластинкой для дальнейшей сварки. Сваривать не обязательно, можно прикрутить. Обтачиваем поверхности, чтобы хорошо и ровно друг к другу прилегали, а также с помощью специального шаблона, выставляем полоску так чтобы победитовый наконечник не выходил за границы 16 мм по высоте или сколько нужно для станка. Прижимаем в шаблоне или в струбцине и на сварку. После обтачиваем сварку и острые кромки резца. Готово! :good:

Отправить ответ

avatar
  Подписаться
Уведомление о
