Анатомия арбалета. Из каких частей состоит арбалет

Анатомия арбалета. Из каких частей состоит арбалет.

Начнем описание с фронтальной части арбалета (плечи арбалета в сборе).

1.       Плечи или, по-другому — упругие элементы.


При взведении арбалета, они накапливают в себе энергию и сохраняют ее, до тех пор, пока стрелок не нажал на спусковой крючок. При выстреле, они мгновенно распрямляются, передавая через тетиву стреле необходимую энергию для вылета. Плечи могут выглядеть по-разному: могут быть длинными или короткими, состоять из четырех или двух элементов, но они всегда выполняют одну и ту же функцию. Бывают рекурсивные арбалеты, у которых планка одна и она проходит сквозь колодку (например, арбалет Interloper «Скорпион»). В современных арбалетах плечи изготавливаются из стеклопластика.

2.       Колодка арбалета


Плечи крепятся к арбалету с помощью специальной детали. Эта деталь — Колодка плечей. При выстреле, высвобождаемая энергия уходит не только в стрелу, но и, частично, в сам корпус арбалета. И основной удар на себя принимает колодка. Поэтому колодка — это всегда довольно массивная деталь, изготовленная из особо прочных материалов. Как правило, это тот или иной алюминиевый сплав, выполненный методом фрезеровки или литья. Однако можно встретить арбалеты, колодка которых выполнена из сверхпрочных пластмассовых материалов (например, Interloper «Стикс» или Barnett «Ghost»).

3.       Карманы плеч


Планки крепятся к колодке через специальные посадочные места – карманы плеч. По сути, это места креплений планок плечей к колодке, которые не дают плечам деформироваться при выстреле. Они бывают частью самой колодки, а могут быть отдельными деталями. Плечи к колодке крепятся через карманы мощными крепежными болтами.

4.       Стремя


Также на колодку плеч устанавливается стремя. Стремя необходимо для взведения арбалета. Арбалет упирается стременем в землю, и удерживается ногой в процессе взведения. Стремя бывает отдельной деталью, а бывает интегрировано в колодку. Стремя становится бесполезным, если стрелок всегда использует для взведения арбалета механический натяжитель (лебедку). Тогда стремя можно снять, уменьшив длину арбалета.

5.       Тетива


Теперь поговорим о тетиве. Основная задача тетивы — передать энергию распрямляемых плеч непосредственно стреле. В конструкции рекурсивных арбалетов, тетива соединяет два противоположных конца плечей, а в конструкции блочных арбалетов, тетива соединяет два блока. Тетива арбалета делается из специальной прочной синтетической тетивной нити. Центральная часть тетивы, а также петли тетивы оплетается специальной защитной обмоточной нитью. Обмоточная нить предохраняет саму тетиву от перетирания о направляющую и другие элементы арбалета, с которыми соприкасается. Тетива может очень долго прослужить, если вовремя менять на ней изношенную обмоточную нить и вовремя обрабатывать специальным синтетическим воском.

6.       Блоки (в конструкции блочных арбалетов)


В блочных арбалетах важную роль при выстреле, помимо плечей и тетивы, играют еще и блоки. Блоки располагаются на концах упругих элементов (плечей) и крепятся на осях. Они проворачиваются на оси при взведении и при выстреле. Именно к ним крепится тетива. Блоки сделаны из прочного алюминиевого сплава и имеют форму эксцентриков.

7.       Тросы (в конструкции блочных арбалетов)


В конструкции блочных арбалетов они попарно соединяют блоки с противоположными плечами и пересекаются в специальном отверстии в корпусе арбалета. Тросы сделаны из тех же материалов и, что и тетива и за ними также нужно ухаживать.

8.       Бегунок (в конструкции блочных арбалетов)


В месте пересечения тросов в корпусе арбалета находится специальный пластмассовый бегунок, который не дает тросам перетираться друг об друга. Ни в коем случае нельзя недооценивать важность этой детали. Если забыть ее установить при сборке арбалета, то тросы порвутся в течение пяти — десяти выстрелов.

Мы познакомились с устройством передней части арбалета, теперь мы переходим к описанию остальных деталей.

9.       Направляющая


На направляющую устанавливается стрела после взведения арбалета. В ней расположен специальный желоб, куда стрела укладывается пером вниз. Направляющая играет роль разгонной полосы для стрелы. Скорость вылета стрелы существенно зависит от длины направляющей. Она может быть как алюминиевой, так и изготавливаться специального пластика или карбона.

10.       Спусковой механизм


Спусковой механизм (или замок) служит для зацепа, удержания и отпускания взведенной тетивы. Он располагается в корпусе арбалета. Иногда это отдельная механизм, который можно извлечь из корпуса целиком, а иногда детали механизма крепятся непосредственно в корпус арбалета. Спусковой механизм всегда оборудован автоматическим предохранителем от случайного выстрела и, как правило, дополнительным предохранителем от холостого выстрела. Детали механизма в дорогих арбалетах выполнены из литых тонко обработанных металлических деталей. В более слабых и дешевых арбалетах детали выполнены методом штамповки и довольно грубо обработаны, что влияет на качество спуска. Выстрел происходит с нажатием спускового крючка. Время от времени спусковой механизм нужно смазывать оружейным маслом.

11.   Прицельная планка


Над спусковым механизмом располагается универсальная прицельная планка типа «Вивер» или «Пикатинни». Поэтому на все современные арбалеты можно установить любой тип прицела. Прицельная планка бывает регулируемой по вертикали, а бывает установлена жестко.

12.   Прижимная планка


Следующая мелкая, но немаловажная деталь – прижимная планка. Она удерживает стрелу в момент прицеливания, а также обеспечивает ее равномерное прилегание к направляющей. Конструктивно — это просто гибкая металлическая пружина, однако бывают планки с ворсом (щетиной) или с подпружиненным шариком.

13.   Рукоятка


Рукоятка и спусковой крючок располагаются, либо сразу под спусковым механизмом, либо они отодвинуты в сторону фронтальной части относительно спускового механизма (система Bull-pub). По сути – рукоятка арбалета ничем не отличается от рукоятки любого другого огнестрельного или пневматического оружия.

14.   Цевье


Цевье, как и положено цевью в любом другом виде стрелкового оружия располагается с нижней части корпуса арбалета между фронтальной частью арбалета и рукояткой. Цевье может быть частью корпуса арбалета, может быть отдельным, но зафиксированным, а может быть сменным и переставляться в зависимости от удобства стрелка. Часто в современных арбалетах цевье крепится к корпусу с помощью планки вивер, что позволяет подобрать любой тип цевья, удобный стрелку.

15.   Приклад


Приклад служит для упора арбалета в плечо стрелка во время прицеливания. Тут полная аналогия с другими видами стрелкового оружия. Приклад может быть частью корпуса арбалета, может быть регулируемым или даже сменным.







www.archezon.ru

блочный арбалет

Пришла пора поговорить непосредственно о технике стрельбы из арбалета. Точнее, о техниках. Рассматриваемые ниже варианты относятся к развлекательному и охотничьему применению. Последнее поклонники практики «выживания» могут смело приравнивать к милому их сердцу боевому, разница не принципиальна.

Сначала о самих арбалетах. Они бывают очень разными как внешне, так и «идеологически», что вызвано именно отличиями в сфере применения и технике стрельбы.

Небольшое пояснения для авторов запросов вроде «Арбалет Crossbow«. «Crossbow» в переводе с английского, собственно, и значит «Арбалет». То есть если на упаковке и на самом изделии стоит только это слово без фирменного наименования, то речь идет об анонимной продукции столь же анонимного производителя с соответствующим качеством и стрелковыми характеристиками. Подробнее — в статье «Вся правда об «Арбалете Crossbow» и еще немного о названиях«.



Какие бывают арбалеты

Спортивные арбалеты

Арбалетный спорт, переживающий не лучшие времена в плане популярности, не следует оставлять совсем уж без внимания. Хотя бы потому, что, как и любой другой, от фехтования до бокса, именно он содержит базовые элементы боевой техники.

А еще потому, что большинство новичков, начитавшихся рекламных статей, в своих радужных мечтах рассчитывают палить из чудо-оружия по лосям-медведям, ну, как минимум за полверсты. Между тем, дистанции стрельбы из дорогущих высококлассных матчевых арбалетов составляют 30 и 10 (!) метров.

Стреляют из подобных произведений инженерного искусства по крошечной мишени, с диаметром «десятки» всего 4,5 миллиметра.

Техника стрельбы практически идентична таковой из матчевых пневматических винтовок. И не случайно. Сравните верхний снимок с изображением «Feinwerkbau Modell 800 X»:

Дистанция стрельбы из неё, кстати, также составляет 10 метров, калибр — все те же 4,5 мм (.177). А титулованные арбалетчики, как правило, одновременно являются и спортсменами-пулевиками.

А давайте-ка теперь посмотрим, как выглядит профессиональная спортивная стрельба. Итак, она ведется из высококлассных матчевых (на фото слева) и полевых арбалетов (правое фото).

При некотором внешнем сходстве различие явно заметно — у матчевых образцов отсутствует стремя для ручного взвода тетивы. И действительно, у них данный процесс выполняется с помощью разного рода приспособлений, иногда встроенных. Можно понять, ибо стандартное усилие натяжения составляет в одном случае немалые для рекурсивной схемы 80 кгс, а во втором и вовсе колоссальные 120 кгс! Еще раз подчеркнем: стрельба ведется не на 100 и даже не на 50, а на 10 и 30 метров! При этом учтите, что и попадание в «девятку» мишени считается для спортсмена серьезной ошибкой, а диаметр «десятки», напомним, составляет всего 4,5 мм! Болты, кстати, тоже существенно отличаются от привычных арбалетных стрел.

Гораздо ближе к сфере наших, чисто любительских интересов стоят соревнования по стрельбе из арбалетов «полевого» дивизиона на 35, 50 и 65 метров – то есть не рекламные, а реальные охотничьи дистанции. Правда и здесь используются высокотехнологичные конструкции, скажем, спусковой механизм от той же пневматической «Feinwerkbau», прецизионные прицельные приспособления. Однако стремя у них уже присутствует и взвод осуществляется вручную, поскольку усилие натяжения полностью соответствует российскому ГОСТу с порогом в 43 кгс, отделяющим «конструктивно схожие с оружием изделия» от метательного оружия.

Повторим: всё зависит от сферы применения оружия, точнее – от условий.

Арбалет для охоты, он же — «боевой»

Не спешите заранее возмущаться :)) — да, метательное охотничье оружие в России под запретом, однако все не так уж безнадежно. Вполне законные, пусть и не очень бюджетные варианты все же существуют (см. «Охота с луком и арбалетом — так можно или нельзя?«)

Дополнение 2019 года. Внимание: 2 августа 2019 года Президент РФ Владимир Путин подписал закон № 280-ФЗ «О внесении изменений в Федеральный закон «Об оружии» и статью 1 Федерального закона «Об охоте и о сохранении охотничьих ресурсов и о внесении изменений в отдельные законодательные акты Российской Федерации». Да, тот самый, формально разрешающий охоту с метательным оружием!

Но начнем. Прежде чем послать стрелу в косулю при охоте с подхода (скрадом), придется нарезать немало кругов по лесам-перелескам и кустам, где-то сгорбившись в три погибели, а где-то и на четвереньках. Причем самая результативная охота бывает в самую отвратительную погоду, не позволяющую зверю обнаружить вас. Встретившееся на пути болотце, «удачно» расположенное с подветренной от животного стороны, тоже не добавит здоровья тонким механизмам.

Поэтому выбор реального полевого стрелка и охотника – пусть не столь высокоточный, но достаточно грубый и надежный механизм, дубовый оптический прицел (см. «Прицел для арбалета» и «Параллакс: кто виноват и что делать?«), отсутствие усталости плеч, поскольку арбалет придется держать взведенным долгое время.

Скоростные показатели должны составлять не менее 100 м/с (304 fps) с оригинальными усиленными плечами.

Вот так выглядят реальные скоростные показатели одного арбалета с оригинальными и ГОСТовскими (95 lbs/43 кгс) плечами для различных стрел:

Модель арбалета/
сила натяжения, lbs
Начальная скорость fps / м.с., при весе стрелы (среднее значение по 3 выстрелам)
390 гран 408 гран 433 грана 450 гран 470 гран 485 гран 500 гран 565 гран 590 гран
«Архонт» 200 lbs/91 кгс 369,9 / 112,8 360,6 / 109,9 350,9 / 106,9 344,7 / 105,0 337,3 / 102,8 330,8 / 100,8 329,4 / 100,4 312,1 / 95,1 306,4 / 93,4
«Архонт» 95 lbs/43 кгс 267,4 / 81,5 259,2 / 79,0 253,0 / 77,1 249,0 / 75,9 244,7 / 74,6 240,2 / 73,2 239,3 / 72,9 226,8 / 69,1 221,9 / 67,6

Необходимые пояснения к арбалетно-лучным единицам измерения:

1 Lbs (фунт) = 0,45 кг

1 гран (grain) = 0,0648 грамма

1 fps (фут в секунду) = 0,305 м/с

Чем мощнее оружие и серьезнее предполагаемая добыча, тем стрелы должны быть жестче и тяжелее (см. «Стрелы для арбалета«).

Для ходовой охоты предпочтительнее сравнительно легкие рекурсивные полноразмерные арбалеты. Вроде изделий канадского «Excalibur»:

Или их тайваньские, отечественные или китайские клоны, известные под именами «Desert Hawk», «Мангуст», «Ланселот», «Ranger».

Охота из засады не столь критична к весу оружия, поэтому здесь даже предпочтительнее будут мои любимые «блочники». Они в любом случае тише, быстрее и (это уже субъективно) точнее своих рекурсивных коллег, кроме того, их намного легче взводить.

У представленного на фото «Ten Point Stealth SS» в прикладе размещена такая полезная штука, как механический натяжитель тетивы. Он здорово поможет стрелку, например, в ограниченном пространстве мобильного лабаза – тристенда, размещаемого на стволах деревьев.

Кстати, блочники тоже вполне могут быть достаточно легкими и компактными, как, например, уникальные разработки компании «Ravin» — модель R9 и ее сверхмощная модификация R15, выдающая при скромных габаритах и весе рекордную на сегодняшний день скорость в 425 fps (130 м/с)! Вообще, два-три последних года ознаменовались выпуском нескольких моделей арбалетов, выбивающихся из стройных рядов вполне классических собратьев. Причем явно прослеживается тенденция к созданию компактных/сверхкомпактных мощных охотничьих образцов (см. «Чудны дела твои, арбалетно-лучный мир!«).

Как и в предыдущем случае, у высококлассных заокеанских арбалетов существуют куда более доступные тайваньские, российские и китайские клоны – изделия «Man Kung», «Poe Lang», «Интерлопер», TDR.

(Подробнее – в статье «Арбалет для зверовой охоты»)

Техника стрельбы в данном случае практически не отличается от ружейно-винтовочной охотничьей.

Пару слов о так называемых Боевых Арбалетах. По большому счету они ничем не отличаются от охотничьих.

В качестве примера возьмем «PSE TAC Elite» (на фото).

Это охотничья модель, до недавнего времени бывшая лидером по мощи и скорости. Так вот, ее военный вариант когда-то опережал своего тогдашнего гражданского коллегу на какие-то несчастные 2 метра в секунду. Ныне и это уже стало неважно, поскольку на рынок общедоступных арбалетов вышли еще более могучие образцы.

Тем не менее, метательное оружие и сейчас находится в строю. Подробнее об этом — в статьях «Боевые арбалеты» и «Боевые арбалеты. Часть II«.

А еще — вы только не удивляйтесь! — для выполнения многих целей и задач вполне можно обойтись без громоздких арбалетов, достаточно будет и рогатки. Только не совсем обычной, а охотничьей SlingBow. Подробности в статье «Охотничий и спортивный лук-рогатка«.

Арбалеты для отдыха и развлечений

Это бюджетные модели из России и Юго-Восточной Азии. Все они предназначены для стрельбы на короткие и средние, по арбалетным меркам, дистанции – от 15 до 40 метров.

Если дачный участок приличный по размерам, лучший выбор компактные блочные арбалеты «Кайман», МК-250 (на фото) и их клоны вроде «Yarrow model A». Они вполне уверенно работают на расстояниях до полусотни метров.

При установке оригинальных плеч на 150 lbs пригодны для охоты по перу («С арбалетом на тетерева«) или на некоторых пушных зверей. Даже на кабанчика-сеголетка.

(Подробнее – в статье «Золотая середина»: арбалеты МК-250 и «Кайман»)

Скоростные характеристики этих арбалетов с оригинальными и ГОСТовскими плечами

Сила натяжения                Скорость

150 lbs (68 кгс)                        265 fps (81 м/с)
95 lbs (43 кгс)                          213 fps (65 м/с)

Если же площади вашей «фазенды» не дают развернуться как следует, обратите внимание на компактные рекурсивные арбалеты. Это опять же многочисленные «азиаты» и адаптированные «россияне» — МК-150/200, «Скорпион», «Yarrow», «Fox» (на фото) и т.п.

Так выглядят скоростные показатели «Скорпиона» с оригинальными и ГОСТовскими плечами для различных стрел.

Модель арбалета/
сила натяжения, lbs
Начальная скорость fps / м.с., при весе стрелы (среднее значение по 3 выстрелам)
390 гран 408 гран 433 грана 450 гран 470 гран 485 гран 500 гран 565 гран 590 гран
Скорпион (Ягуар) 175 lbs 214,9 / 65,5 209,5 / 63,8 205,2 / 62,5 199,8 / 60,9 197,7 / 60,2 195,3 / 59,5 191,5 / 58,3 182,8 / 55,7 179,2 / 54,6
Скорпион (Ягуар) 95 lbs 166,6 / 50,6 161,9 / 49,3 159,6 / 48,6 156,7 / 47,7 153,7 / 46,8 151,8 / 46,2 150,2 / 45,8 143,9 / 43,8 141,2 / 43,0

Для информации: общепринятая при зверовой охоте минимальная скорость стрелы составляет 100 метров в секунду (304 fps).

То есть даже при установленных усиленных плечах для реальной охоты подобные арбалеты все-таки непригодны. Зато легки, просты в обслуживании и дешевы. У них есть своя ниша, и немалая.

(Подробности — в статье «Компактный рекурсив»)

Здесь выбор техники стрельбы будет зависеть от того, как мы собираемся развлекаться, во что играть – «в спорт» или «в охоту».

Есть еще целый развлекательный сегмент, интересный в первую очередь для детей – арбалеты пистолетного типа.

Техника стрельбы из них действительно намного ближе к короткоствольному огнестрельному оружию.

Самодельный арбалет

О них буквально пару слов. Ибо тактико-технические характеристики изделия полностью зависят от авторских предпочтений, доступа к оборудованию, наличия материалов и, конечно же, знаний, навыков и умений. В принципе ничто не мешает сегодня создать миниатюрный сувенирный самострел, а завтра — подлинного монстра с чудовищным усилием натяжения и железным ломом :)) вместо болта. Правда, в последнем случае весьма вероятны претензии со стороны Закона…

В нашей рубрике «Полезные ссылки» вы можете найти путь к интернет-сообществу самодельщиков «Arbalet Info».  Там имеются примеры действительно замечательных конструкций. Ну, вроде вот этой, на фото внизу — ведь правда здорово!?

И последнее. Если вы думаете, что самодельщики ныне остались только в России, поскольку в куда более богатых странах народ избалован широчайшим выбором товаров и уровнем доходов, то это не так. И традиции эти заложены там уже давненько (см. статью «Самодельный арбалет: привет из 1940 года«).

Внимание! Если на этом месте статья оборвалась, временно отключите «блокировщик рекламы». Некоторые из них умудряются обрезать собственно рекламные заставки вместе с остальным текстом. Да еще и блокируют просмотр видеороликов с рассказом об оружии, сценами стрельбы или охоты.



Техника стрельбы из арбалета

Оставив в стороне все вопросы комплектации, настройки и пристрелки, рассмотренные в соответствующих статьях, переходим непосредственно к стрельбе. К самому началу – заряжанию.

И сразу сталкиваемся со спецификой различных подходов. Спортсменам и в страшном сне не приснится, что с заряженным оружием можно разгуливать не один час. Даже в конструкции предусмотрен один непривычный для массовых арбалетов штришок. Сравните Т-образное стремя спортивных моделей и петлеобразное у обычных.

Дело в том, что в спорте принят порядок действий, при котором все они выполняется непосредственно на «огневом рубеже»: взводим арбалет, не снимая ногу со стремени, вставляем стрелу в направляющую, поднимаем оружие в боевое положение, вкладываемся, целимся, стреляем. Чтобы при случайном срыве тетивы вставляемая стрела не пробила ступню стрелка, «педали» стремени смещены от оси направляющей.

Обычный стрелок, а тем более охотник иногда вынужден взводить арбалет в крайне неудобном положении, даже сидя на ветке дерева, поэтому без рамочного стремени не обойтись, с Т-образного нога соскользнет обязательно.

А сейчас давайте параллельно сравним наши действия при развлекательной и охотничьей стрельбе. Но перед этим настоятельно рекомендую познакомиться со статьей «Где стрелять из лука и арбалета?«. Так сказать, во избежание…

Спортивно-развлекательная стрельба

Приведенный выше порядок действий арбалетчика-спортсмена прекрасно подходит для развлекательной стрельбы по мишеням. По большому счету это и есть самодеятельные соревнования, с тем же подходам к технике безопасности. Все действия по заряжанию, подготовке к выстрелу и собственно стрельбе ведутся, не сходя с огневого рубежа.

При этом восторженные зрители и домашние животные располагаются позади позиции стрелка. Влево-вправо от линии стрельбы и за мишенью тоже никого и ничего ценного нет. Под рукой у стрелка столик или ведерко с песком. куда воткнуты стрелы.

Заряжание арбалета с ГОСТовским плечами на 95 lbs (43 кгс) производится без вспомогательных приспособлений – на это способен любой подросток. Тетиву при этом желательно захватывать не суставами, можно пережать нерв, а подушечками вторых фаланг указательного, среднего и безымянного пальцев. При этом указательные пальцы должны довольно плотно прижиматься к бокам направляющей (левый снимок, на правом – неверное положение рук). Тогда тетива не будет перекашиваться в сторону «слабой» руки.

Затем арбалет направляется вперед-вниз и в направляющую вставляется стрела.

Стрелковая стойка, как уже говорилось, практически не отличается от спортивной винтовочной.

Она позволяет за счет смещения корпуса назад компенсировать особенности развесовки оружия, постановка стоп и положение рук образуют жесткие треугольные фигуры, что способствует стабильному выстрелу.

Конечно, такого рода стойка может применяться исключительно для оружия, не обладающего серьезной отдачей, – арбалетов, спортивных «мелкашек» и пневматики. Выстрел из ружья или нормальной винтовки с использованием мощного боеприпаса просто сметет находящегося в хрупком равновесии стрелка, поэтому в этих случаях отдача компенсируется соответствующим положением тела и ног.

Подводя своеобразный итог рассмотрения техники спортивной стрельбы, даю общие ее положения:

Техника стрельбы из положения «лежа»

При стрельбе из положения «лежа» тело стрелка имеет наибольшую площадь для опоры и находится в наиболее устойчивом положении. Эта поза обеспечивает неподвижность, ноги без напряжения раскинуты в стороны, правая согнута слегка в колене, а левая носком упирается в землю. Левая рука согнута в локте и больше вынесена вперед, поддерживая цевье арбалета*. Правая рука охватывает шейку приклада, локоть опущен на линию стрельбы. Приклад плотно прилегает к правой части груди, в область ключицы. Положение приклада каждый раз следует контролировать. Перед выстрелом кисть правой руки накладывается на шейку приклада, а правый локоть опускается на землю. Голова слегка наклоняется вперед, и щека ложится на гребень приклада.

Правильность изготовки проверяется следующим образом: стрелок, найдя наиболее удобное положение, закрывает оба глаза и останавливает арбалет, затем, открывает глаза. Если ствол отклонился от цели, следует повернуть туловище в нужную сторону, чтобы арбалет был направлен точно в цель.

*Примечание. На фото мы видим винтовочную вкладку, при стрельбе из арбалета удерживающая рука должна находиться снизу цевья, вне зоны движения тетивы и тросов — иначе пальцы поотшибает, а то и срежет (увы, такое тоже возможно).

 Техника стрельбы из положения «стоя»

При стрельбе из положения «стоя» стрелок не имеет большую площадь опоры, находясь в крайне неустойчивом положении. Стрелок становится левым боком в направлении стрельбы, ноги на ширине плеч, кисть левой руки придерживает арбалет, кисть правой руки свободно держит шейку приклада арбалета.

Приклад касается правого плечевого сустава, а тяжесть тела стрелка с арбалетом, как правило, распределяется равномерно на обе ноги.

Спина изогнута слегка вправо и назад, для лучшего равновесия, что уменьшает напряжение мышц при удержании оружия, а так же обеспечивает дополнительную устойчивость стрелку. Голова стрелка держится свободно, прямо, без наклона.

 Техника стрельбы из положения «с колена»

При стрельбе из положения «с колена» стрелок также имеет достаточно большую площадь для опоры: упор под правой стопой, сгиб правого колена и левая стопа, которая упирается в землю.

Однако, следует помнить о том, что общий центр тяжести находится выше правой ноги. Левая нога должна ставиться так, что бы голень была практически вертикальна.

Чаще всего левая ступня выносится вперед примерно на полшага, носком повернута вправо от направления стрельбы. Арбалет находится практически в том же положении, что и при изготовке «лежа» — поддерживается левой рукой, согнутой в локте. Локоть левой руки ставится на колено левой ноги. Затылок приклада прилегает к правой части груди, в район ключицы

Правая рука, согнутая в локтевом суставе, кистью охватывает шейку приклада и локтем свободно опущена вниз.

При принятии позы, следует следить за тем, чтобы тяжесть тела с оружием была распределена равномерно, тело должно быть устойчиво, без лишних напряжений мышц.

Охотничье-развлекательная стрельба

Начнем опять же с заряжания. Теперь мы имеем дело с оригинальными плечами, вдвое превосходящими ГОСТовские по усилию. Особенно это заметно, когда не один десяток раз взводишь могучий полноразмерный «рекурсив», у которого не то что нет никакого сброса усилия, а оно еще и нарастает с каждым сантиметром хода тетивы.

Поэтому приходится прибегать к разного рода приспособлениям. Вот самое простое, так называемый «кабель»:

Штука неплохая, особенно учитывая, что она самоцентрирует тетиву при взводе. Действует «кабель» так:

При этом усилие взвода, согласно законам механики, уменьшается вдвое, правда, во столько же раз увеличивается амплитуда движения рук.

В стесненных условиях пользоваться «кабелем» крайне неудобно. Для таких случаев предусмотрены механические натяжители – по сути, маленькие лебедки, аналоги средневековых воротов.

Могут быть как сравнительно универсальными, устанавливаемыми на приклад различных арбалетов (на фото), так и фирменными встроенными, как на уже упоминавшихся изделиях «Ten Point». Существуют даже электрические натяжители, предназначенные для людей с ограниченными возможностями – именно они составляют большинство заокеанских охотников-арбалетчиков, основная масса  боухантеров предпочитает луки.

Говорить о стрелковой стойке в основном можно лишь применительно к развлекательной стрельбе, имитирующей охоту, например, по 3D-мишеням. Поскольку пластмассово-резиновая «дичь» никуда не убежит, никто не мешает принять красивую псевдоспортивную позу, не торопясь, вдумчиво прицелиться и пустить стрелу. На реальной охоте все не столь благостно:

Как говорил герой известного фильма: «Жить захочешь – не так раскорячишься».

На ходовой охоте всё еще веселей. Я не зря сравнивал ее с боевыми действиями, по большому счету единственно возможное применение — это выстрел из засады в спину одиночого супостата. Подход, соответственно, одинаков: тут и маскировка, и умение передвигаться бесшумно, мгновенно замирая, и многокилометровые марш-броски по пересеченке. Причем чем «чепыжнее чепыжник», по которому ползет охотник, тем больше шансов на успех. А также чем паршивее погода: «дождь – помощник диверсанта». И всё для того, чтобы, наконец, выйти на дистанцию уверенного выстрела (см. «Охота с арбалетом на оленей скрадом»).

Стрельба из арбалета

Теперь непосредственно о самом выстреле. Требования к прицеливанию, дыханию и спуску не отличаются от огнестрельных.

Если вкратце.

Прицеливание

Во время прицеливания необходимо внимательно следить, чтобы в поле зрения прицела не было затемнений; оно должно быть совершенно чистым

Если глаз окажется ближе или дальше глазного расстояния, то в поле зрения получается круговое затемнение, которое уменьшает его и усложняет прицеливание. Если это затемнение со всех сторон одинаково, то отклонений пуль не будет

Если же глаз расположен относительно главной оптической оси прицела неправильно (смещен в сторону), на краях окуляра во время прицеливания наблюдаются лунообразные тени. Они могут быть с любой стороны, в зависимости от положения оси глаза по отношению к оптической оси прицела. Пули будут отклоняться в сторону, противоположную этим теням (рис.). Если при прицеливании стрелок заметит тени на краях поля зрения, ему нужно найти такое положение для головы, при котором глаз ясно видит все поле зрения прицела.

Рис. Отклонение точки попадания в сторону при неправильном положении глаза по отношению к главной оптической оси прицела

Дыхание

Человек может без особого труда, не испытывая неприятных ощущений, задержать дыхание на 12-15 сек. Этого времени более чем достаточно для производства выстрела. Однако при этом нужно иметь в виду следующее. Вообще можно произвести наиболее продолжительную задержку дыхания на вдохе, а не на выдохе. Следовательно, суммарная задержка дыхания на вдохах менее отрицательно сказывается на общем состоянии организма стрелка, так как он испытывает меньшее кислородное голодание. Проведенные наблюдения свидетельствуют, что задерживать дыхание для производства выстрела путем продлевания естественной дыхательной паузы (т.е. на выдохе) вовсе не обязательно. Как показала практика ведущих стрелков, перед выстрелом нужно сделать два-три глубоких вдоха и выдоха, а затем, произведя почти полувдох, постепенно задержать дыхание (рис.).

Спуск

Правильное положение указательного пальца: а, г — длинного; б, в — короткого. а, б — на шнеллере; в, г — на спусковом крючке.

Можно выделить ряд характерных ошибок, которые свойственны стрелкам самой различной квалификации:

Неправильное направление усилия на спусковой крючок.

Неплавное нажатие на спусковой крючок.

Затягивание выстрела по времени.

Реакция организма на ожидаемый выстрел.

Подлавливание «десятки».

 По мне, основными причинами промаха у новичков являются неплавное нажатие («дерганье») и подлавливание цели. И если первая в основном связана с боязнью выстрела, что лечится именно стрельбой, то со второй лучше бороться быстрыми выстрелами. Тогда стрелок просто не успеет «подловить» десятку, да и затягивания выстрела («зацеливания») избежит.

А вообще, советую тщательно проштудировать авторитетные пособия по пулевой спортивной стрельбе и армейские стрелковые наставления. Там все это давно уже разобрано по косточкам. Но главное – стреляйте, стреляйте и еще раз стреляйте.

Предлагаемое ниже видео посвящено именно спортивной стрельбе. Поскольку большинству из нас, сколь долго бы мы ни стреляли из обычных арбалетов, ни с чем подобным столкнуться, увы, не доведется.

arbalet-airgun.ru

Делаем блочный арбалет по фотографиям



Здравствуйте, уважаемые посетители блога Sekach.ru, хочу представить вам, как истинным любителям самодельного оружия, фотографии самодельного арбалета, выполненого из самых простых и доступных материалов. Правда для изготовления этого арбалета нам понадобятся специализированное оборудование и возможно даже токарный станок. Впрочем, для тех, кто очень хочет, нет ничего не возможного и если у вас нет знакомых токарей, то можно договориться с незнакомыми, за небольшую мзду естественно. Ну а кто сказал, что должно быть все легко и бесплатно?


Итак, для изготовления еще одного шедевра самодельного арбалета приготовьте кусок березовой доски, на котором нужно будет сделать черновую разметку контура ложа арбалета, и обычную автомобильную рессору размером примерно 650х100х8. Сделайте на рессоре разметку как показано на рисунке ниже, так чтобы в середине она имела размера равный 35 миллиметрам, а по краям – 18 миллиметров.

И болгаркой аккуратно выпилите нужную нам деталь. Работа с болгаркой довольно безопасное занятие, но все, же будьте осторожны при ее использовании. Далее можно сразу выпилить ложе арбалета, чтобы заготовки радовали глаз и вселяли уверенность, что все у вас получится.

Далее нам понадобится наждак, уверен у многих он имеется в личных гаражах. На наждаке обрабатываем заготовку дуги арбалета, так чтобы концы сузились до 5 миллиметров. Обрабатывайте равномерно от середины к краям до достижения нужного размера. На арку после обработки натянем стальной тросик. для этого зажмем ее в тиски, не забыв по центру вставить кругляк, чтобы не мешать арке при  изгибе, и натягиваем тросик, проверяя заодно силу и расстояние натяжения будущих плеч арбалета.

Теперь нам очень понадобится гиря. Подобные гири использовали раньше в магазинах на механических весах, теперь кое-где можно увидеть на складах, пунктах приема металлолома, в общем, там, где требуется большой груз. К сожалению, такие весы сейчас встречаются редко, используются все больше электронные, но думаю, в магазинах они еще присутствуют.

Ну, в общем, берем гирю, делаем разметку, сверлим отверстие чуть правее разреза гири и распиливаем ее в нужных местах той же болгаркой. Впрочем, любители «Золотого теленка» могут воспользоваться обычной ножовкой по металлу. В результате у нас должен получиться вот такой зацеп – одна из самых важных деталей арбалета.

Далее для изготовления полноценного замка арбалета нам нужно сделать шептало и курок. Их можно сделать из любых стальных пластин, толщиной с концевик зацепа. На рисунке ниже очень наглядно показано, как это должно быть в сборе.

Конкретных размеров нет, но вы можете распечатать фотографию на принтере и сделать шаблоны шептала и курка. По этим шаблонам начертите их контур на стальных пластинах и выпилите детали… правильно, все той же болгаркой.  Отверстия просверлить проще простого.

Ах да, видите на фото нарисован красный болтик на зацепе? Так вот для него нужно высверлить лунку примерно в том месте, где он нарисован на фотографии. Этот болтик полосковой пружины нужен для того чтобы фиксировать штифт от осевого перемещения. Так, основные детали замка арбалета у нас готовы, теперь делаем для него корпус. Корпус пожалую, будет самая сложная деталь замка, так как требуется кроме фигурного выпиливания деталей корпуса из листового железа – их последующая сварка.

К сожалению конкретных размеров, тоже нет, но для чего нам прямые руки и крепкая соображаловка? Смотрим на фотографии и пытаемся сделать нечто похожее, ориентируясь на размеры внутренних деталей замка. Думаю можно использовать вместо стальных листов – листы алюминия. Их и пилить, и изгибать, и паять гораздо легче.

Ну вот думаю вы справились с задачей и у вас получился корпус замка. Примеряем детали: зацеп, шептало, курок к корпусу замка, подгоняем и сверлим отверстия для штифтов. Штифты делаем из стальных стержней, вставляем и отпиливаем по корпусу.

Теперь можно из полоски того же алюминия сделать защиту для курка, который крепим к корпусу замка на болтики.

Не забываем внутрь вставить пружину, уперев ее в шептало, а в заднюю часть зацепа вставить фиксирующий болтик с упорной пружиной из полоски упругой стали. Примерим замок к заготовке деревянного ложа, вроде все в порядке, все по размеру.

Приступим к столярным работам. Высверлим и выдолбим в ложе место под замок, используя сверла, стамески и напильники. Вставляем внутрь замок, плотно подогнав все по его размерам.

Пока отложим все это в сторону. Теперь нам нужно изготовить ласточкин хвост, для крепления целика. Припаяем его к корпусу замка.

Теперь нам нужно просверлить победитовым сверлом по краям арки отверстия для крепления хомутов болтами.

Изготовление хомутов думаю не вызовет у вас трудностей, а вот ролики нужно будет заказать токарю, так для их изготовления требуется токарный станок. Впрочем, можно посмотреть в магазине и подобрать капралоновые ролики. Как говорится, кто что найдет. Подгоним хомуты под размер роликов. Просверлим в них отверстия и приготовим оси (пальцы) для роликов.

Теперь нам нужно сделать хомут, с помощью которого арка крепится к ложу арбалета. Кстати все хомуты легко можно нарезать из п-образного швеллера. Такие атрибуты как болты, втулки, пальцы, можно подобрать в магазинах автомобильных запчастей.

Из толстой стальной проволоки выгибаем стремя и крепим его в хомуте.

Прикручиваем арку к хомуту. Для тетивы можно будет использовать тонкий стальной тросик. Отпилив нужный размер троса, делаем на концах петли, просунув их в медные трубки, обжимаем их специальным обжимочным инструментом, который в ходу у электриков.

Кстати вместо медных трубок можно использовать и готовые обжимы для электрических проводов, которые тоже можно приобрести в магазине электрических товаров. Вот такой у нас должен получиться роликовый блок.


Все металлические детали можно подвергнуть химическому воронению.

Теперь снова возьмемся за наше ложе. В нем нам необходимо выдолбить паз и вставить металлическую или алюминиевою направляющую, которую вы можете найти в строительных магазинах. Посадим направляющую в паз на эпоксидный клей.

Использую столярные стамески, придадим прикладу эстетический вид. Делаем прорезь в ложе для хода тетивы, она должна иметь свободный зазор не менее двух миллиметров между ложем и тетивой.

Отшлифуем ложе арбалета и приклад наждачной бумагой и покроем лаком.

Сборка арбалета думаю не вызовет проблем. Кстати не забудем прикрепить болтиками на хомут мушку, которую можно изготовить из стальной полоски железа.

Что же наш труд увенчался успехом, и красавец арбалет гордо сидит в наших руках. Чтобы сделать арбалетные стрелы, поищите в разделах блога, где то я рассказывал об этом. Все готово, можно приступать к испытаниям арбалета и его пристреливанию.

Материал по изготовлению этого арбалета был найден мной в интернете практически без описания, так что прошу не судить строго за мои скромные комментарии к этим фотографиям.

P.S.

Статья является рерайтом. Администратор не несет ответственности за достоверность информации. Все, что вы делаете, вы делаете на собственный страх и риск.

Смотрим еще самодельное оружие:

Сделай сам или для арбалета подойдет даже технический мусор

Изготовим многозарядный арбалет

Арбалет из стула и шкафа

Оригинальные чертежи конструкции арбалета Horton

Как сделать карманный мини-арбалет пистолетного типа своими руками

Самодельное ружье для подводной охоты

Способ изготовления самодельного ружья

Самодельное огнестрельное оружие или пяти ствольный самодельный монстр

Как сделать складной нож самостоятельно

Как сделать профессиональную тетиву для лука

Как сделать лук рекурвед из бамбука

Как сделать пращу

Делаем куботан для самообороны

Сделать кастет довольно просто

Реконструкция средневекового арбалета

sekach.ru

Арбалеты- разговор на чистоту | Статьи


Вступление…
Перед человеком,  только-только начинающим интересоваться арбалетной тематикой, всегда встаёт вопрос: какой арбалет выбрать: рекурсивный или блочный ?
Но, перед тем, как мы поговорим об этом, я хотел бы сказать пару слов вот о чем: на территории Российской Федерации продажа арбалетов легальна и законна. Для приобретения той или иной модели вам, кроме вашего желания приобрести, больше ничего не нужно, вы свободно можете владеть даже коллекцией арбалетов, единственное ограничение,  это мощность арбалета. В России, разрешённый фунтаж составляет 43 килограмма, что, в свою очередь, эквивалентно 94lb фунтам. Много это или мало? Все зависит от того, для каких целей вы приобретаете арбалет.




Основные типы арбалетов.

Итак, современный рынок предлагает поистине огромное количество разнообразных моделей. И все эти модели будут весьма разительно отличаться друг от друга, как по внешнему виду, так и по своим тактико-техническим характеристикам. Но, так или иначе, все это разнообразие будет делиться на две основные категории, а именно: Блочные  и Рекурсивные.


Рекурсивный арбалет.

Что нужно, а главное, полезно знать об рекурсивном типе конструкции арбалетов.
Ну, во-первых, основной особенностью таких арбалетов является использование плечей с
рекурсивным изгибом. Если говорить простыми словами: то фундаментальную роль в конструкции, играет лук, расположенный в горизонтальной плоскости всей схемы арбалета. Этот относительно небольшой, но мощный лук, закрепляется на ложе, которая, в свою очередь, оснащена системой удержания и спуска тетивы.
Для тех, кто далёк от теории и  практики, я объясню, как все это работает.  Направляющая и само ложе на всех типах арбалета практически одинаковые, за исключением некоторых нюансов.  Лук прикреплён к направляющей, и, при взводе, тетива удерживается замком, так называемым «спусковым  механизмом». Вы помещаете стрелу на направляющую, фиксируете ее в замке спускового механизма, вкладываетесь в приклад, целитесь, снимаете замок с предохранителя, нажимаете на спусковой крючок и — происходит выстрел. Отличием рекурсивного арбалета от блочного, является не только отсутствие и наличие блоков, но, так же у обеих схем весьма разительно отличаются нагрузки на замки спускового механизма.  Во время взведения тетивы у рекурсива, нагрузка равномерно нарастает и достигает максимального значения в момент фиксации тетивы  в  механизм спуска.
Во время выстрела, тетива высвобождается, и согнутые плечи распрямляются, передавая энергию движущейся по направляющей тетиве, а та, в свою очередь, выталкивает стрелу.




Нелепые выводы.

     Я очень часто сталкиваюсь с такими, по меньшей мере, странными мнениями о минусах рекурсивных арбалетов. Примеры:
    «Сравнительно небольшая мощность выстрела, и, следовательно — примирение рекурсивной системы в реалиях охоты ставится под вопрос»
— «ЧТО?» — спрашиваю я себя! Кто это писал?  Человек, сидящий в офисе, рассуждающий об охоте, ни разу не нюхавший утреннего тумана на засидках? Для начала, давайте поставим все точки над “i” по поводу скорости.  Вы отчетливо должны понимать, что погоня производителей арбалетов за скоростью, обусловлена, всего лишь, спросом потребителей. Другими словами, фирма Лёлика в 2000 году сделала замечательный арбалет стреляющий со скоростью 250fps. А фирма Болика в том же 2000 году сделала практически такой же арбалет, но со скоростью 270fps. И, по итогам продаж, оба производителя сделали вывод, что потребитель, понимая, что скорости 240fps хватит, чтобы с легкостью добыть лося, все же, на подсознательном уровне, отдаёт предпочтение более скоростной модели. И тут, пошло — поехало, производители начинают настоящий марафон: кто презентует в следующем году арбалет более скоростной. А мы, потребители, в погоне за маркетинговыми лозунгами, готовы за это отдавать свои кровные.  Вот вам простой пример: существует целый культ фанатов рекурсивных арбалетов  фирмы Excalibur, и в этом фан-сообществе состоит поистине огромная плеяда знаменитых охотников, которые, в свою очередь, прошли трофейные охоты, начиная с Канады,  заканчивая знаменитой на весь мир серией золотых трофеев Африканского Сафари.  А теперь, внимание !!! Вы готовы ? Все эти охотники, как вы поняли, охотились арбалетами фирмы Excalibur, у которой, в среднем, арбалеты стреляют со скоростью 300-310fps,  самый топовый арбалет Excaliburа выдаёт 350fps!
Я думаю, дальнейшие комментарии излишни, и вы сами сделаете выводы, относительно того стоит ли переплачивать и акцентировать своё внимание на скоростных характеристиках, комфорт и точность вот что должно вас действительно волновать.

    Следующим в списке, так называемых недостатков рекурсивных арбалетов, обычно упоминают:  «Широкий размах плеч, который может затруднить перевозку, переноску арбалета, а также, перемещение в лесу».
И опять, лично я, очень  хотел бы взглянуть в лицо тому, кто это написал.  Давайте будем откровенны до конца. Арбалет, если его рассматривать с точки зрения охот-промысла, это, в первую очередь, инструмент добычи зверя с засидки, и, только при условии, когда вам нужно будет добрать зверя, вы можете его использовать в ходовых условиях.  Вы, конечно, можете возразить: «А как же чернотроп,  охота на рёву?» Ведь охотники весьма успешно, а главное, результативно применяют арбалеты, и,я с вами конечно же соглашусь, но, все же, вы должны понимать, что арбалет — это оружие для охоты с засидки и, только во вторую очередь — для ходовой охоты.  Поэтому, ставить минусы или плюсы, в зависимости от габаритов плечей, весьма странное и неблагодарное занятие.
 Идём дальше: ещё одним недостатком принято ошибочно считать: «Необходимость использования специальных натяжителей тетивы».  И , в качестве  аргумента, обычно звучит следующее: «Дело в том, что, при взводе арбалета, весьма велика вероятность смещения центра тетивы относительно направляющей. В результате чего, во время выстрела, стрела будет отклоняться от предполагаемой траектории». Да, именно так, за исключением того, что перед вами будет стоять острая необходимость все время использовать специальный натяжитель. Все приходит с опытом — практика, практика и ещё раз  — практика !!! Именно с опытом приходит то, что мы привыкли называть мастерством, практикуйтесь, тренируйтесь, и ваши стрелы будут лететь безупречно точно.

   Теперь, пришло время поговорить о плюсах, о действительно ЖИРНЫХ плюсах рекурсива. И, первое, конечно же, это — простота  конструкции! В этой схеме просто нечему ломаться. Надёжность и безотказность, это, пожалуй, самые главные качества этих арбалетов. В любых погодных условиях, при любых обстоятельствах, не смотря ни на что, будьте уверены: ваш арбалет отработает на все 100% !
Следующим плюсом, идёт малый вес. Говоря о малом весе, я, в первую очередь,  имею ввиду развесовку всей конструкции. Рекурсивные арбалеты, как правило, не имеют тяжёлых колодок, да и сами плечи арбалета весьма лёгкие, что, в свою очередь, и позволяет арбалету иметь хороший, а лучше сказать, правильный баланс. А, как вы знаете, баланс арбалета — это залог точного попадания.


Блочные арбалеты.


Ещё одним из вариантов изготовления арбалета, является блочный тип конструкции. Основным отличием этой системы, является наличие  эксцентриков — «блоков» на концах плечей. Блоки  предназначены  для придания дополнительной энергии во время выстрела. Эта дополнительная энергия,  обеспечивается, благодаря наличию двух дополнительных тросов, каждый из которых, соединён одним концом с блоком, а другим — с противоположным плечом. Так же, стоит отметить, что, благодаря такой технологической схеме,  удалось добиться того, что во время максимального натяжения тетивы, за счёт эксцентрических блоков,   происходит сброс, и усилие на замок арбалета, составляет всего 30 % от максимально возможного. Но, в тоже время, в момент выстрела стрела разгоняется, не только благодаря распрямлению плеч, но и с помощью системы блоков и тросов. Таким образом, при том же усилии натяжения, что и у рекурсивного арбалета, мощность- скорость выстрела получается гораздо больше. Именно благодаря этому качеству, блочный арбалет приобрёл свою популярность.

       Что касается минусов, о которых так любят говорить интернет ”профессионалы”. Вес — вот, что так  беспокоит многих .  Вес всей конструкции, действительно увеличивается,  и это обуславливается наличием блоков и массивной колодки. Но, я уверяю вас, не стоит бояться этого! Производители и их инженеры стараются как можно лучше продумать и распределить баланс конструкции, в каких-то моделях это получаеться весьма хорошо, а в каких-то хуже, но так или иначе, с учётом того, что на арбалет будут устанавливаться прицел, фонарь, иногда и сошки, баланс арбалета всегда можно будет подогнать под свои требования.
Следующим недостатком, принято называть сложную схему тросов и блоков, мол — это увеличивает шансы для  непредвиденной поломки. Я конечно всегда улыбаюсь таким заявлениям! Любое оружие, как и вообще, любая вещь, требует к себе должного внимания и соответствующего обслуживания, при бережном обращении и правильной эксплуатации, блочный арбалет будет работать так же безотказно как и рекурсивный.


P.S.


В завершение, мне хотелось бы сказать, что обе схемы как блочного так и рекурсивного арбалета вполне имеют право на существование. И делить их на плюсы или минусы совершено неправильно. Не существует задачи, с которой смог бы справиться блочный арбалет, и, при таких же условиях, не смог бы рекурсивный, и наоборот. Я бы сказал, что решающим фактором при выборе, все же, будут исключительно вкусовые предпочтения, ну и конечно, Ваши финансовые возможности.

www.centershot.ru

Реверсивные арбалеты — достоинства и недостатки

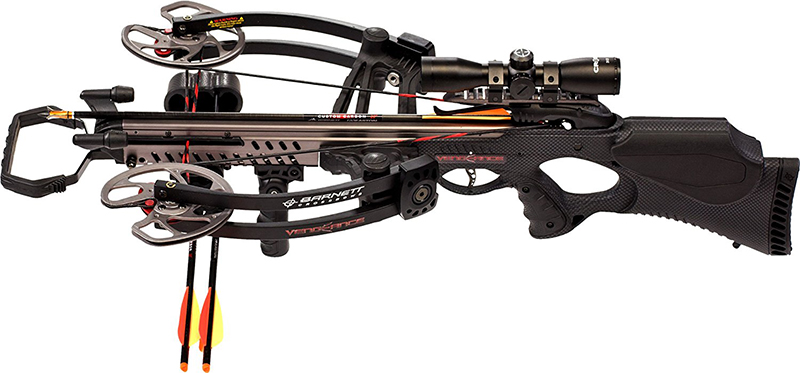

Арбалеты с обратными плечами или реверсивные арбалеты (англ. «reverse crossbow») — существуют уже довольно много лет и имеют достаточно преимуществ по сравнению с обычными арбалетами и луками. Но не так уж много людей имеют опыт работы с этими арбалетами, хотя при этом, они могут являться опытными лучниками и арбалетчиками.

Ещё Леонардо да Винчи придумал схему арбалетов с обратными плечами и только в относительно недавнее время арбалеты такой схемы стали производить серийно.

Что же представляет из себя реверсивный арбалет? Внешне он выглядит как обычный, но с перевернутыми плечами, в отличие от обычной конфигурации. При взводе плечи смыкаются друг к другу, тетива при этом образует гораздо более острый угол натяжения, чем в обычных арбалетах.

Схема реверсивного арбалета в заряженном и незаряженном состоянии

Ниже мы рассмотрим основные преимущества и недостатки реверсивных арбалетов.

Преимущества

Меньшее усилие натяжения
Благодаря особенностям конструкции, тетива находится близко к концу ствола, когда арбалет не взведен. Это означает, что у тетивы будет гораздо более длинный рабочий ход, чем у арбалетов с обычной конструкцией и меньшее усилие натяжения.

Более высокая скорость
Длинный рабочий ход тетивы влияет как на усилие натяжение, так и на скоростные характеристики арбалета. Некоторые реверсивные арбалеты, при усилии менее 200 lbs могут показывать результаты скорости до 123 метров в секунду.

Уровень шума
В реверсивных арбалетах меньшее усилие натяжения, при большей скорости. Как следствие — более эффективный, меньший расход энергии, что в свою очередь означает снижение вибрации и соответственно шума, без ущерба для точности и скорости.

Лучшая балансировка
Центр тяжести в данном случае расположен гораздо ближе к стрелку, что обеспечивает более удачную развесовку и, как результат, более устойчивое удержание арбалета. Это также влияет на длительность удержания арбалета у плеча в ожидании лучшего момента для выстрела.

Компактность
У реверсивных арбалетов, плечи идут параллельно друг другу, что обеспечивает небольшое расстояние от оси до оси. Это позволяет размещать арбалет за спиной с той же компактностью, что и обычные винтовки или луки. Встречаются модели арбалетов, ширина которых всего около 10 дюймов, в взведенном состоянии.

Недостатки

Основным недостатком можно назвать гораздо меньший выбор аксессуаров. Большинство арбалетов с обычной конструкцией совместимы со многими аксессуарами сторонних производителей по стандартам, которые утвердились в течение длительного времени. С арбалетом с обратными плечами вы можете использовать только те аксессуары, которые предоставляет сам производитель арбалета.

На сегодняшний день множество стрелков уже опробовали реверсивные арбалеты и их популярность только растет. Эти арбалеты прекрасно сбалансированы и имеют превосходные технические характеристики. В совокупности с компактностью, это делает их отличным выбором для как профессионалов, так и для любителей арбалетной стрельбы.

Смотрите реверсивные арбалеты в нашем каталоге.

forest-home.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
