Самодельный водомет для лодки своими руками, фото и видео примеры

Водомет для лодки своими руками

Практически каждый рыболов мечтает иметь лодку, тем более – лодку с мотором. Одни покупают лодку с мотором, а другие дорабатывают свои лодки, устанавливая на них самодельные двигатели, так как так получается дешевле, да и не на каждую лодку их можно устанавливать. И, тем не менее, владельцы лодок справляются со своей задачей. В последнее время широкой популярностью начали пользоваться водометные двигатели, как более функциональные.

Чтобы сделать водомет, понадобится любой, самый обычный тип двигателя. А дальше все зависит от навыков владельца лодки. Если такая возможность имеется, то следует обратить внимание на такие модели, как «СМ-557-9Л\\Т», «Москва», «Ветерок», «Стрела» и прочие. Сделанный водомет прекрасно справится со своей задачей, независимо от того, на базе какого из двигателей он сделан.

Преимущества водометных двигателей

Преимущества водометных двигателей

Самое главное достоинство – это отсутствие вращающихся частей, находящихся в воде, причем, незащищенных. Другими словами, это наиболее безопасный тип двигателя. Кроме этого, работу двигателя трудно нарушить различными посторонними предметами, находящимися в воде, в том числе и водными растениями. На винт обычного лодочного мотора могут запросто намотаться водоросли, чего не скажешь о водомете. К тому же движущиеся элементы защищены от различных ударов, от чего нельзя застраховаться, передвигаясь по водной глади, особенно по мелководным участкам.

Считается, что водометы подходят для следующих характерных мест:

  • при наличии не больших глубин или мелких водоемов;
  • при наличии водной растительности, особенно бурной;
  • на водоемах, где много мелких участков;
  • на реках, отличающихся наличием перекатов.

Другими словами, лодка с водометным двигателем пройдет там, где лодка с обычным подвесным мотором не сможет пройти вообще, так как имеется риск повреждения мотора, а точнее, его винта. Водометный движитель лишен подобных недостатков, так как сопло водомета и заборная труба располагаются высоко в толще воды. К тому же, заборная труба имеет специальную решетку, что не позволяет попадать внутрь водомета различным крупным предметам. Если не большие водоросли или осколки предметов и попадут внутрь камеры, то это никак не скажется на безотказной работе мотора. Ячейки решетки имеют маленькие размеры, что предотвращает попаданию внутрь даже гальки. Единственное, что может попасть в камеру водомета – это песок, который так же не в состоянии привести к аварийным режимам. Водометы имеют еще один очень важный фактор – их лопасти не подвержены процессу кавитации, что положительно сказывается на их долговечности. Поэтому можно смело сказать, что водомет имеет массу положительных качеств.

Сейчас в продаже можно встретить некоторые модели водометов, но они не отличаются хорошей функциональностью. Обычно, при их установке теряется часть мощности, за счет чего падает скорость перемещения. Кроме этого, снижается маневренность лодки и ее управляемость. При этом, процесс управления лодкой такой же, как и при установке на плавсредство обычного подвесного лодочного мотора.

Место размещения водовода

Место размещения водовода

В данном случае, доступны два варианта установки водовода: за пределами корпуса или непосредственно в корпусе. Его место нахождения – это дно лодки. В носовой части размещается входное отверстие, а сама конструкция получается встроенной в корпус лодки. При этом, следует проконтролировать, чтобы входной патрубок всегда находился в воде, иначе возможны сбои в работе водомета.

Как устроен водометный двигатель?

Как устроен водометный двигатель

На самом деле, конструкция по принципу действия мало чем отличается от принципа действия двигателя с винтом. Здесь так же присутствует винт, под названием импеллер, который вращаясь, создает струю воды, движущую лодку.

Импеллер при этом размещается внутри водомета, входящие и выходящие отверстия которого не одинаковые. Конструкция оборудована управляющим устройством, под названием реверсно-рулевое, с помощью которого осуществляется направление струи воды в нужную сторону, что приводит к изменению направления перемещения лодки.

Внутренняя часть водомета выполнена в профилированном варианте, за счет чего снижена турбулентность водного потока до момента, когда она не попадет в зону работы импеллера.

Управляющее устройство способно направлять поток воды в нужном направлении. Кроме этого, можно заставить плыть лодку задним ходом, переключив устройство управления в положение «реверс». Подобная функция, довольно полезная, так как позволяет выбраться из сложных ситуаций, особенно при наличии большого количества зарослей.

Как правило, скорость перемещения задним ходом намного меньше, чем при движении вперед, поскольку вход и выход устройства имеют разную толщину, то есть диаметр.

Как построить водометный двигатель для лодки самостоятельно?

водометный двигатель своими руками

Наилучший вариант водометного двигателя получается при использовании лодочного мотора «Ветерок 12», как базового. Это связано с тем, что этот двигатель обеспечен необходимым ассортиментом запасных частей. Их не проблематично приобрести на городском рынке или через Интернет.

После модернизации обычного лодочного мотора, общий вес водомета увеличится всего лишь на 1 кг, что совсем не существенно для лодки любого типа.

Рабочий водомет способен разогнать лодку водоизмещением в 450 кг до 20-25 км/час, на что не способен подвесной лодочный мотор аналогичной мощности.

Для модернизации обычного лодочного мотора потребуются следующие детали:

  • Лодочный мотор «Ветерок 12» со специальным фланцем.
  • Редуктор.
  • Развертки водосборника.
  • Аппарат для сварки.
  • Ступица.
  • Специальный клей (водостойкий).
  • Штуцеры.
  • Схема двигателя (чертеж).

Подготовительные операции

Подготовительные операции

Подготовительную работу следует проводить ответственно и внимательно, иначе можно запросто вывести мотор из строя. Не следует прибегать к использованию ненадежных материалов, кроме тех, что соответствуют всем требованиям.

Изготовление

Изготовление

В конструкции водосборника предусмотрено углубление, которое обеспечивает для лодки необходимую маневренность и проходимость, а также уменьшает гидродинамическое сопротивление. Это осуществляется за счет того, что верхняя передняя кромка находится на 35 мм ниже уровня днища.

Для сборки мотора своими силами необходимо иметь обычный редуктор, который фиксируется на двигателе с помощью специального фланца. После этого нужно взять заготовку из металла, на которой рисуется развертка обечайки, водосборника и шести лопастей.

Чтобы сделать заготовки необходимой формы применяется напильник и гибочные вальцы. Несмотря на это, их можно сделать и вручную, с применением оправки. После этого приступают к сварочным работам для сваривания продольных и поперечных швов водоотвода и камеры водомета, имеющих различную форму.

В конструкции водомета имеется в наличии ступица, расположенная на бобышке изделия.

Водомет в собранном виде достигает массы 20 кг. При этом, чертеж подобного водомета встречается крайне редко. Но это не означает, что такую конструкцию невозможно изготовить самому. Если обратиться к Интернету, то здесь можно найти любой чертеж, выбрав подходящий вариант из огромного множества. Главное, что лодка с водометным двигателем имеет гораздо лучшие эксплуатационные характеристики.

Водометный двигатель для лодки ПВХ

Водометный двигатель для лодки ПВХ

Сборка самодельного мотора для лодки ПВХ ничуть не сложнее, чем для других типов лодок, а наоборот, несколько проще. Это связано с тем, что для этого подойдут любые подвесные моторы, мощностью от 15-ти до 20-ти лошадей. К тому же, приобрести подобные лодочные моторы не проблематично, а надежность их довольно высокая. Следует обратить внимание и на широкий ассортимент подобной продукции, что позволяет выбрать подходящий вариант.

При этом, следует уделить внимание моделям с наименьшим весом, что особенно важно. В связи с этим, следует отдать предпочтение импортным образцам, хотя подобные лодочные моторы выпускаются и отечественным производителем. При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные. К тому же, они отличаются более бесшумной и экономной работой.

Для постройки водометного двигателя для лодки ПВХ следует приобрести такие составляющие:

  • Подвесной лодочный мотор.
  • Специальный редуктор.
  • Специальный фланец.
  • Ступицу.
  • Сварочный аппарат.
  • Развертку водосборника.
  • Чертеж двигателя.
  • Штуцеры.
  • Водостойкий клей.

Технология превращения обычного лодочного мотора в водометный двигатель такая же, как и при изготовлении водомета для обычной лодки.

Подготовительные процедуры

Это очень важный этап в создании водомета для лодки ПВХ, поскольку от правильных действий будут зависеть его эксплуатационные возможности. При этом, нужно учесть такой момент, как наличие специального инструмента, а также наличие материалов, отвечающим заявленным техническим характеристикам.

Как правило, подобные работы не считаются особо трудными и с ними может справиться практически любой владелец лодки, если проявит желание.

Процесс изготовления

Процесс изготовления

Как правило, входная часть патрубка должна быть в 1,5 раза больше по диаметру, чем сам водовод. При переходе очень мелких участков, глубиной 0,1-0,15 метра, возможны редкие толчки, что указывает на недостаточное количество воды, поступающее в водомет. Именно в этот момент он может забиться. Это связано с тем, что на особо мелких участках патрубок может захватить ил или песок, с наличием других предметов. Чтобы этого не случилось, необходимо предусмотреть входной фильтр.

Чтобы конструкция нормально работала, желательно ее изготовить по чертежам. Найти их не составит большого труда, тем более при наличии Интернета. Хотя возможны варианты с недоработанными чертежами. То есть возможны такие чертежи, по которым водометы не изготавливались и их работоспособность не проверялась. Подобные работы требуют специального инструмента и специальных навыков работы с материалами и инструментами.

Водомет для лодки ПВХ работает в обычном переходном режиме, способном вывести лодку на глиссирование, при скорости 13-17 км/час. Коэффициент полезного действия (КПД) подобных конструкций составляет не меньше 50%, что вполне приемлемо и чем не может похвастаться классический тип лодочного мотора.

Условия использования водомета

Условия использования водомета

Работа водомета построена на следующем принципе: вода нагнетается в рабочую камеру через водосборник за счет работы лопастей, расположенных на импеллере (рабочем колесе). В результате такой работы в камере образуется чрезмерное давление. После чего, вода под давлением выпускается из рабочей камеры, чем и обеспечивается движение лодки. В данном случае, используется принцип реактивной тяги, используемой в турбореактивных двигателях. Это происходит за счет разности диаметров входного и выходного отверстия, а также наличия турбины: в нашем случае это импеллер. Импеллер вращается за счет карданной передачи, идущей от мотора лодки.

Особенность конструкции в том, что лодку ПВХ можно эксплуатировать на любых глубинах, в том числе и на самых малых, что недопустимо при наличии обычного подвесного лодочного мотора.

В данном случае, очень важно подобрать мощность мотора непосредственно к габаритам лодки и ее весу. Это означает, что необходимо знать технические характеристики плавсредства. Возможны случаи, когда установить подобный тип двигателя не удастся из-за технического состояния лодки. При этом, не стоит забывать, что находиться на воде с неисправными элементами очень опасно.

Заключение

Если внимательно вникнуть в тему, то сделать своими руками водомет для лодки – это не проблема, что и делают многие владельцы плавсредств. Опыт показывает, что при наличии всех необходимых деталей и инструментов, собрать работающий водометный двигатель возможно за 2-3 часа.

Естественно, что многие занимаются изготовлением не от хорошей жизни, так как приходится постоянно, на чем-то экономить. Чтобы купить готовый водометный двигатель и установить его на свою лодку, то придется выложить большую сумму денег. Но это еще не факт, что он будет работать эффективно и надежно, тем более, если это модель отечественного производителя.

Применение водомета позволяет экономить средства и бензин, поскольку он эффективнее обычного лодочного мотора. Кроме этого, водометный движитель более безопасный в любом случае, как для окружающих, так и для эксплуатирующих ее.

Условия использования водомета Загрузка…

Как сделать лодочный электромотор своими руками (чертежи) :: SYL.ru

Лодочные моторы на сегодняшний день являются весьма востребованными. Если рассматривать модель средней мощности, то она очень компактна и рассчитана примерно на 5 лошадиных сил. По конструкции большинство модификаций довольно сильно отличаются. В первую очередь это связано с разными типами дейдвудов. Дополнительно следует учитывать, что на параметры устройства влияет используемый коннектор. Сделать самостоятельно лодочный электромотор можно, однако следует более детально ознакомиться с его устройством.

лодочный электромотор hdx

Устройство обычного мотора

Неотъемлемой частью любого лодочного мотора является румпель. За счет него производится управление устройством. В верхнем блоке модели находится маховик, который соединяется с коленчатым валом. В результате вращательное движение предается от него на винты. В нижнем блоке лодочного мотора располагается небольшая головка с подшипниками. В средней части имеется дейдвуд, который включает в себя множество элементов. Если рассматривать простую модификацию, то это поддон, редуктор, а также шток. Рядом с двигателем в устройстве располагается коннектор. Его основной задачей является контроль работы топливной системы.

Особенности моторов «Мин Кота»

Сделать лодочный электромотор Minn Kota самостоятельно довольно сложно. Электродвигатели у них чаще всего используются двухтактовые. Они рассчитаны на предельную мощность около 3 кВт. Маховики в данном случае используются двусторонние. Изготавливаются они для моделей только из сплава алюминия. Для того чтобы их установить, используется малый распределительный вал. Топливные насосы для лодочных моторов применяются самые разнообразные. Дейдвуды у них чаше всего выпускаются с поддонами.

лодочный электромотор своими руками чертежи

Модели «Вотерснейк»

Собрать лодочные электромоторы Watersnake самостоятельно очень сложно. В первую очередь, это связано с тем, что у них карбюраторы используются со специальными фиксаторами. Достать их в магазине сложно, но можно. Также следует учитывать, что поддоны во всех конфигурациях используются стальные. Для того чтобы их закрепить у ротора, необходимо воспользоваться штоком. Крепятся толкатели в лодочном моторе на дейдвуде.

На этом этапе следует заранее рассчитать размер коромысла, в котором располагаются клапаны. В последнюю очередь важно заняться нижней головкой с подшипниками. За счет прочных винтов указанные лодочные электромоторы отзывы имеют хорошие. В данном случае их можно снять с поломанной модели. Струбцины используются в устройствах довольно редко, однако для самодельных конфигураций они подходят идеально. Отточить их можно в домашних условиях при помощи станка. Для того чтобы закрепить струбцину на поддоне, необходимо разобрать стартерную коробку. После этого ее важно отсоединить, и тогда верхний блок не будет мешать.

лодочный электромотор своими руками

Модели HDX

Сделать лодочный электромотор HDX можно при помощи однотактового двигателя. Дополнительно для сборки потребуется коленчатый вал, который необходимо установить над дейдвудом. Поддон в данном случае лучше всего использовать стальной. Также следует обращать внимание на впускной и выпускной клапаны. Устанавливаются они в лодочном моторе возле топливной системы.

В качестве фиксатора заднего хода можно использовать небольшую металлическую пластину. Зафиксировать ее на корпусе можно при помощи сварки. Дополнительно в дейдвуде необходимо установить центральный шток. Взять его можно с уже поломанного лодочного мотора. В последнюю очередь следует заниматься нижним блоком устройства. За счет качественных роторов указанные лодочные электромоторы отзывы заслуживают хорошие.

лодочные электромоторы watersnake

Устройства с двухсторонним маховиком

Переходим к более сложной модели. Сделать снабженный двухсторонним маховиком лодочный электромотор своими руками (чертежи показаны ниже) довольно непросто. Для начала необходимо подобрать соответствующий двигатель. В данном случае целесообразнее отдать предпочтение двухтактовым модификациям. Система охлаждения у них, как правило, предусмотрена воздушная.

Для установки маховика в устройство потребуется воспользоваться сваркой. В частности, необходимо сделать опору над распределительным валом. После этого маховик можно закрепить на его стене.

Следующим шагом собирается дейдвуд. Для этого шток лучше всего использовать большого диаметра, поскольку нагрузка на него будет оказываться большая. Дополнительно следует отдельно подобрать поддон для лодочного мотора.

В последнюю очередь подсоединяется нижний блок, который состоит из головки, а также винтов.

лодочный электромотор

Модели с двухтактными двигателями

Чтобы собрать с двухтактным двигателем лодочный электромотор своими руками (чертежи показаны ниже), необходимо заранее подготовить все инструменты. В частности, придется воспользоваться сварочным аппаратом. Самостоятельно установить дейдвуд на лодочный электромотор невозможно, поэтому необходима помощь двух людей. Для шлифовки поддона многие используют шлифовальные машинки. В свою очередь, шток можно обрезать для модели при помощи болгарки. Также в работе будут необходимы напильники, чтобы подогнать клапан. Коромысло в данной ситуации лучше всего подбирать компактных размеров.

Все это нужно для того, чтобы не пережимать каналы топливной системы. Толкатели для лодочного мотора подбираются отдельно. Маховики для двухтактного двигателя чаще всего устанавливаются обычные. Коннекторы в таких моделях используются довольно редко. Дополнительно следует учитывать, что головку проще всего изъять с уже поломанного лодочного мотора. То же самое касается и винтов. Если сборка не включает в себя установку блока передач, то фиксатор для откидки лучше не устанавливать в нижний блок конструкции.

лодочные электромоторы отзывы

Устройства с четырехтактными двигателями

Собрать с четырехтактным двигателем лодочный электромотор своими руками довольно сложно. В первую очередь необходимо подобрать хороший корпус для модели. Далее для него нужно подготовить струбицу. С ее помощью лодочный электромотор можно будет установить. Крыльчатки для моделей используются самой различной формы. Вначале складывается дейдвуд для двигателя.

На следующем этапе, чтобы собрать лодочный электромотор своими руками, следует закрепить шток. Таким образом, коленчатый вал сможет вращаться над поддоном. Для того чтобы установить ведущую шестерню в головку, следует заранее отодвинуть в сторону антиквитационную плиту. Только после этого анод не будет блокировать выходное отверстие. Гребной винт в данном случае крепится в последнюю очередь.

Модификации на ручном стартере

Лодочные моторы данного типа являются довольно широко распространенными. Подходят для них больше всего однотактовые конфигурации двигателей. Для того чтобы его установить, следует стандартно заготовить корпус. Взять его можно спокойно с устаревшей модели. После этого важно собирать верхний блок, который включает в себя двигатель и ротор. Только после этого можно переходить к дейдвуду. Непосредственно ручной стартер крепится над поддоном.

Для того чтобы его зафиксировать в корпусе, необходимо будет воспользоваться сварочным аппаратом. После этого есть возможность подсоединить шток к коленчатому валу. Если он подобран большого размера, то его можно укоротить при помощи болгарки. Также проблемы при сборке могут заключаться в отсутствии подходящего маховика.

В данном случае необходимо в первую очередь оценить размеры коромысла. После этого важно взять имеющуюся модель и просто ее сточить до нужных размеров. Однако края маховика в конечном счете должны быть очень гладкими.

Топливные системы на лодочный электромотор устанавливаются самые разнообразные. Наиболее распространенными принято считать двухклапанные модификации. Стоят они на рынке недорого и в установке крайне просты.

лодочный электромотор minn kota

Модель с защищенным редуктором

Лодочные моторы с защищенным редуктором на сегодняшний день являются довольно распространенными. Собирать их следует с верхнего блока. В первую очередь устанавливается топливная система и редуктор. После этого есть возможность закрепить электродвигатель. Для того чтобы не перекрывать клапаны в системе, маховик следует подбирать компактных размеров. В последнюю очередь необходимо уделить внимание нижней крыльчатке. К плите она подсоединяется при помощи сварки. Только после этого закрепляются гребные винты.

Подвесной лодочный мотор болотоход | Сделай Сам www.sdelay.tv

Здравствуйте дорогие самодельщики.

Меня зовут Андрей, я из Москвы. Хочу поделиться с Вами своим последним изделием.

Для начала немного лирики и истории.

Идешь на рыбалку или охоту и думаешь хватит ли сил на обратную дорогу? Ведь сегодня решил и в затон сходить, поблеснить щукаря среди лопухов и на тяге вечерней у дальнего острова в тростнике постоять, а к нему только полчаса через заросшие протоки толкаться…

Ведь, как известно, как раз на границе с густо заросшей водорослями части водоема и прячется вожделенная рыболовами добыча – щука. Да и колонии утки – самой динамичной, многочисленной и интересной дичи осенней охоты редко выбираются на открытую воду. При отсутствии собаки охотнику, порой, приходится, километры проталкивать лодку шестом через заросли камыша и тростника. Иногда плотность зарослей такова, что лодка продвигаясь по ним как будто лезет на берег. О применении подвесного лодочного мотора, охлаждаемого забортной водой тут не может быть и речи, а вот болезненные мозоли, стертые в кровь обеспечены. Вот и задумываешься о каком-нибудь средстве механизации, что бы добраться до нужного водного угодья. Тут и пригодился бы подвесной болотоход.

В основном для охлаждения лодочных двигателе используется забортная вода. Проходимость таких судов в большой степени зависит от чистоты водоема. Любая водная растительность на нем становится определенной преградой движению. Мелководные и заболоченные водоемы становятся вообще не проходимыми.

И вот в 40-х годах приходит идея использования движителя на разделе сред водяной и воздушной. Это мотор с полупогруженным пропеллером, который работает вблизи поверхности воды. Ярким примерами могут служить советский мотор-весло МВ-72 (с мотором мотоцикла М-72), мотор-весло MB-180 с использованием двигателя от бензопилы воздушного охлаждения и германский мотор-весло водяного охлаждения Maybach S5.

Водяное охлаждение Maybach сводило на нет возможность его применения для движения судна по мелководью и водной растительности. А колоссальный вес не позволял оперативно перемещать его с судна на судно.

Иначе к решению проблемы подошли водномоторники государств Юго-Восточной Азии. Здесь около 50 лет назад стали использовать для таких водоемов мотор-весло с двигателями воздушного охлаждения разных мощностей вплоть до автомобильных. Обуславливалось это, скорее всего, непомерной бедностью стран и недоступностью по цене для их населений более дорогих классических водных моторов.

Однажды побывав во Вьетнаме и развивая не новую идею движителя воздушного охлаждения с полупогруженным винтом, которому не страшны мелководье, болота, грязь, заросли тростника и камыша, американец Уоррен Кок около 20 лет назад разработал первую опытную модель такого двигателя с укороченным валом. Дело в том, что очень длинные валы 3 метра и более, применяемые в Азии, обуславливаются не возможностью сильного наклона головки четырехтактного двигателя относительно горизонтального положения для погружения пропеллера в воду. Масло в картере двигателя стекает в сторону наклона и мотор, лишенный смазки перегревается. Поэтому Кок применил в конструкции карданный вал и задал при помощи него начальный угол наклона вала к воде. Наклон этот зависит от высоты борта лодки, на которую устанавливается мотор. Чем выше борт, тем в более нагруженных условиях работает карданный шарнир вала. Подобные модели и некоторые их модификации выпускаются в США и по сей день.

В России огромное количество водных ресурсов. Большое их число мелководно, полузаболочено, имеет заросли водной растительности, тростника и камыша. Передвижение по ним было бы удобно при помощи двигателя воздушного охлаждения с полупогруженным пропеллером.

Однако двигатели такого рода по непонятным причинам у нас отсутствуют до сих пор …

Вот я и решил повторить опыт Уоррена.

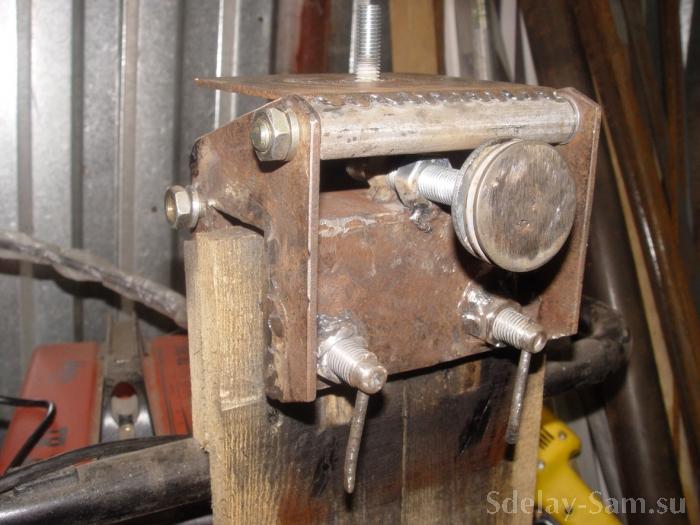

Двигатель состоит из двух модулей — стубцины крепления к транцу лодки и собственно мотора в сборе с опорной платформой и валом в трубе дейдвуда. Варил из самых легкодоступных материалов — мягкой стали для стандартного проката. Используется листовая сталь, толщиной 4 мм.

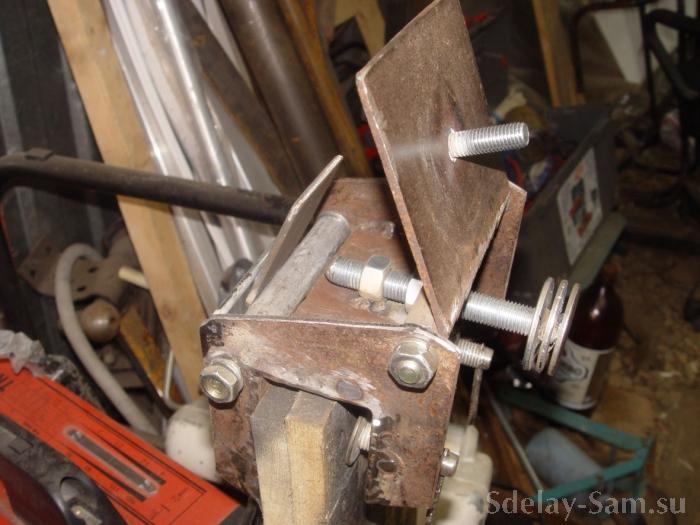

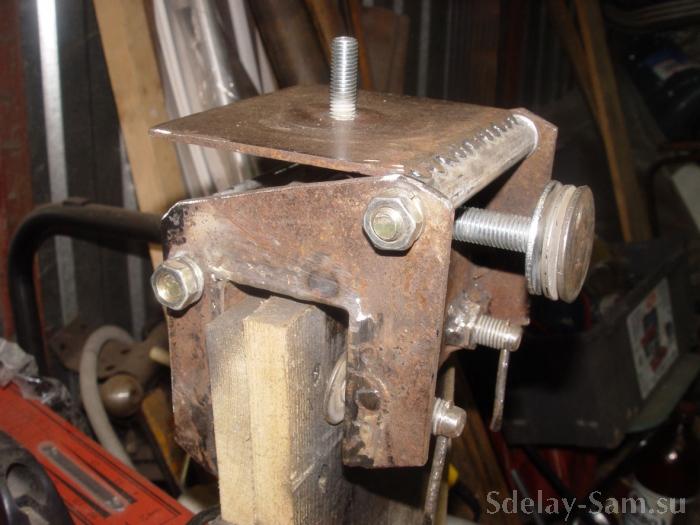

Конструкция понятна из фото. Верхний болт это ось на которую потом сажается мотор. А с боку болт, при перемещении которого, регулируется угол наклона верхней опорной пластины и всего двигателя вцелом.

Загрунтовал и покрасил — получилось очень по военному — на танк похоже…

Внутренние валы и узлы крепления подшипников пришлось заказать на заводе по моим оригинальным чертежам. Ни токарного станка, ни опыта работы на нем у меня нет.

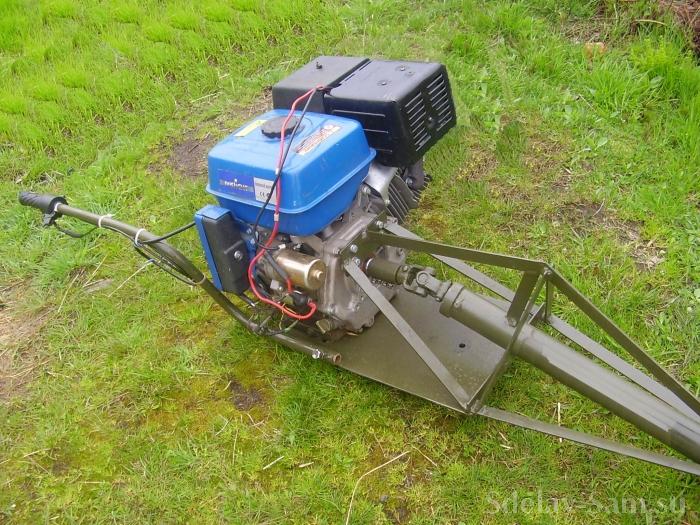

Стандартный китайский мотор от сельхозтехники установил на опорную платформу. Трубу с установленным в ней валом через карданную муфту монтируем на вал двигателя и только после этого отъюстировав ее по уровню и наклону привариваем к платформе и щеке мотора по месту.

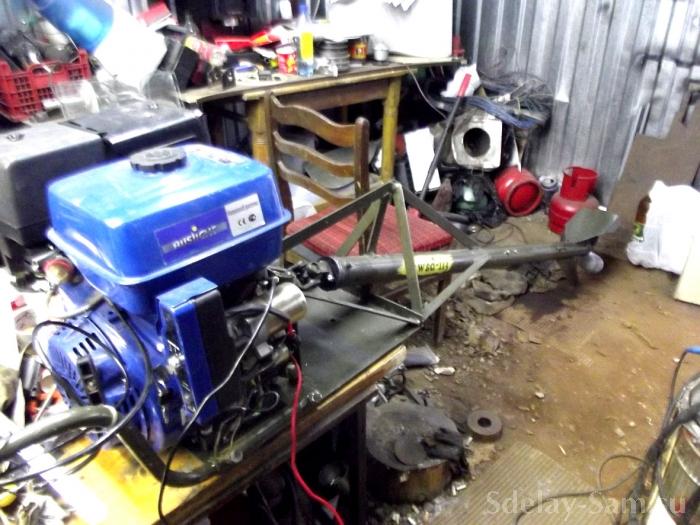

Может тут не очень хорошо видно, вот с другого ракурса

С боку приварен кусок трубы в который вставлена рукоятка и зафиксирована двумя болтами. Ручка газа стандартная от мопеда. Внизу установлена пластина над пропеллером для снижения его кавитации. Под пропеллером находится ограничительное перо для защиты пропеллера.

В общем-то и всего делов….

Очень подробно конструкцию можно увидеть в ролике



А испытания сего девайса по адресу

Мне очень понравилась конструкция, а Вам?



С Уважением,

Андрей.

А испытания сего девайса

Лодочный мотор из триммера — как сделать своими руками, инструкция по переделке

Косяк рыбы вокруг вашего крючка уже через 5 минут после закидывания шара Fish MegaBomb в воду. Аналогов нет! Скидка 53% только на Новый год!

О замене магазинного мотора для лодки альтернативным двигателем задумывался каждый рыбак. Его научились создавать из газонокосилок, бензокос и даже шуруповертов, поскольку их стоимость в разы ниже цены уже готового образца. Самый подходящий вариант – триммер, поскольку это устройство оснащено всеми необходимыми элементами и механизмами.

Тест мотора из триммера

Преимущества использования триммера

Использование триммера для создания лодочного мотора имеет ряд преимуществ:

  • гораздо дешевле готового мотора для лодки;
  • минимальное израсходование топлива;
  • небольшой вес;
  • надежность;
  • герметичность конструкции;
  • наличие готовых элементов для управления;
  • встроенный бак и т.д.

Благодаря этим качествам триммер занимает первое место среди других возможных для переделки вариантов.

Особенности самодельного двигателя

При переоборудовании мотора стоит учитывать, что их разрабатывали для выполнения разных функций. Триммер функционирует на больших оборотах и маленьком крутящемся моменте, а лодочный мотор должен выполнять все наоборот. Поэтому переделка устройства требует специальных инструментов и даже чертежа.

Двигатель из триммера соорудить удобнее и проще, поскольку он имеет ряд нужных составляющих механизмов:

  1. очень экономный двигатель;
  2. вмонтированный неокрашенный бак для горючего, позволяющий легко контролировать количество топлива;
  3. наличие в устройстве стартера и газа;
  4. штанга, оборудованная жестким валом.

Остается только докупить недостающие детали или сделать их самостоятельно и можно приступать к изготовлению двигателя для лодки.

Мотор из триммера на полу

Триммер функционирует на больших оборотах и маленьком крутящемся моменте, а лодочный мотор должен выполнять все наоборот

Что можно сделать

Существует несколько возможных вариантов доработки триммера под мотор для плавательного средства.

Мотор из триммера на полу

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

Вариант №1. Очень простой способ, но требует дополнительных финансовых затрат.

Понадобится приобрести такие детали:

  1. Струбцина для крепежа устройства к транцу лодки.
  2. Гребной винт. Можно приобрести уже готовый набор через интернет, поскольку в магазинах подобного товара может и не быть. В комплектацию входит специальный привод, выполненный из нержавейки, а также универсальные переходники для гибкого вала триммера, что позволяет не заморачиваться с тем подойдут они к вашей модели бензокосы или нет.

Совет! Иногда в комплектации может быть струбцина, поэтому прежде чем ее покупать уточнить, что входит в комплект.

Чертеж крепления к триммеру указан в инструкции. Для монтажа понадобится около получаса.

Вариант №2. Для переделки понадобится угловой редуктор от болгарки, винт, который можно вырезать из листа нержавейки, а также сальники и подшипники для крепежа. Этот способ позволяет получать добиться максимальных оборотов, несмотря на небольшой шаг винта. В полевой обстановке устройство требует дополнительной регулировки, которая выполняется с помощью пассатижей.

Вариант №3. Этот способ выполняется максимально собственноручно. Рассмотрим его более детально на примере бензокосы с двухтактным мотором объемом в 25 см3. Устройство весом в 4,5 кг и мощью 700 Вт оснащено гнутой ногой. Триммер с такой мощность позволяет передвигаться лодке со скоростью примерно в 5-7 км/час.

Материалы и инструменты для изготовления мотора

Для переделки понадобится угловой редуктор от болгарки, винт, который можно вырезать из листа нержавейки, а также сальники и подшипники для крепежа

Что потребуется

Для изготовления потребуются материалы, а также инструменты:

  1. Триммер.
  2. Дюралюминий с толщиной в 2 мм. Он необходим для винта.
  3. Струбцина или любое иное приспособления для крепежа устройства к лодке.
  4. Аппарат для сварки.
  5. Крепежные элементы.
  6. Дополнительные инструменты для работы.

Все необходимые элементы можно купить или изготовить самостоятельно. Чертеж может понадобиться для разработки самодельного винта, но не для привода. Размеры винта напрямую зависят от мощности привода, а также от веса плавательного средства. Например, винт с размерами 10х3 см способен передвигать транспорт массою около 120 кг.

Головый лодочный мотор из триммера

Инструкция по изготовлению

Чтобы изготовить лодочный двигатель из обычного триммера понадобится выполнить следующие действия:

  1. Установка лодочного мотора из триммера

    Ни в коем случае не выбрасывайте и не теряйте гаек, поскольку компании разработчики используют свой собственный тип резьбы, который не является метрическим или дюймовым

    Переделать гнутый вал. Для этого следует извлечь штатную гайку, которая расположена в бобине с леской. Она выглядит как небольшая трубка длиною 2 см и имеет внутреннюю резьбу. Ее можно разделить на две полноценные гайки. Совет! Ни в коем случае не выбрасывайте и не теряйте гаек, поскольку компании разработчики используют свой собственный тип резьбы, который не является метрическим или дюймовым. Далее необходимо снять накладку из пластмассы, которая находится на кнопке газа. На конце выгнутой штанги отсутствуют роликовые подшипники, вместо них стоит обычная втулка из бронзы, еще известна как подшипник скольжения, ее необходимо извлечь. Для этого понадобится ее аккуратно вырезать, предварительно отвинтив гайку и устранив из трубки металлический и дейдвудный вал. Освободившись от бронзовой втулки можно приступить к выбиванию протектора гибкого вала, который сделан из пластика. Совет! Стальную трубу можно выбросить, поскольку выровнять ее не получится. Вместо нее используем дюралюминиевую трубку с соответствующим диаметром. В дюралюминиевую трубку монтируем бронзовую втулку и аккуратно впрессовываем ее по канве с помощью молотка. Затем берем пластиковый протектор, немного его подрезаем в диаметре и плотно монтируем в трубу. Совет! Когда наружный диаметр трубки больше и не пролезает в крепежное отверстие на моторной головке, потребуется его проточить до нужного размера. При необходимости можно соорудить более длинный вал используя трубку желаемой длины, и установив вместо гибкого вала требуемой длины стальной пруток.

  2. Создание винта. Для него используем дюралюминиевую полоску с размерами 10х3 см и обрабатываем ее согласно с чертежом, затем аккуратно затачиваем кромки. Шаг винта должен быть около 10 мм, поэтому следует каждую лопасть отогнуть на 1 см вверх. Для крепежа достаточно использовать гайку. Шпонка не потребуется, в случае, если винт что-то заденет, то мотор автоматически остановится. Регулировать его очень просто с помощью пассатижей. Если создаваемые винтом обороты незначительные, можно немного укоротить лопасти. Совет! Создайте специальную кольцевую насадку, чтобы винт случайно не задел баллоны.
  3. Сектор газа. Вместо родной пластмассовой накладки можно установить на корпус обычный переключатель скоростей от велосипеда. По желанию можно сменить курс выхлопных газов и направить их в сторону винта.
  4. Крепеж вала к мотору. Из обычной ламинированной фанеры можно создать две накладки, которые необходимы для крепежа мотора к головке, и с помощью четырех винтов как следует зажать вал. При необходимости на момент транспортировки устройства вал можно будет отсоединять.

Для обкатки самодельного двигателя понадобится бак бензина (0,5 л.) с маслом в соотношении 1:40. Один бак топлива позволяет преодолеть около 10 км территории. Скорость плавательного средства с таким мотором находится в пределах 5,6 – 7,9 км/час в зависимости от загруженности лодки.

Блиц-советы

  1. Гораздо проще переоборудовать триммер с прямым валом. Если штанга имеет изогнутую форму, ее понадобится полностью менять, поскольку стальной трос не сможет передавать нужный крутящийся момент. Чтобы изменить изогнутый вал понадобится использовать дюралюминиевую трубку, впрессовывать в нее втулку из бронзы и монтировать в соответствующе подогнанный держатель.
  2. Винт следует создавать по чертежу из дюралюминия. При необходимости его размеры всегда можно откорректировать.
  3. Монтаж винта следует проводить на месте триммерной головки. Обязательно сделайте кольцевую насадку, чтобы защитить баллоны.
  4. В интернете можно заказать готовые наборы и сэкономить время на создании элементов самостоятельно. В комплектации есть все необходимые переходники к валу и привод, иногда в комплект входит даже струбцина.
  5. Управлять устройством можно используя ручку стартера, но очень часто она неудобна в использовании. Ее можно с легкостью заменить, на обычный переключатель скоростей от велосипеда.
  6. Для крепежа двигателя используется струбцина, а сам крепеж производится на лодочный транец.

Статья была полезна?

0,00 (оценок: 0)

Радиоуправляемая лодка своими руками

Всем привет! Это опять я. Пост конечно мега неактуальный, он должен был выйти летом, но в силу разных обстоятельств, закончил этот проект только сейчас. Сегодня расскажу о своем самодельном катере на радиоуправлении. Кому интересно, читаем далее.
Желание заиметь RC лодку довольно большого размера у меня было давно, но вот готовые лодки более 70см в длину, мягко говоря не радовали вкусными ценами. Придется строить самому. В поиске нашлись или совсем сложные модели с внутреним каркасом и обшивкой бальзой, или совсем детские поделки из куска пеноплекса и 190го моторчика. Искал я долго и все таки нашел. Вот оригинал сайта, с которого я брал чертежи. www.instructables.com/id/RC-Boat-2/ Правда в процессе постройки мне пришлось кое что доработать. Итак: для начала я построил, так сказать пробную модель из фанеры, затем, когда все получилось удачно приступил к постройке лодки из 2мм ПВХ пластика. Чертеж скачиваем, масштабируем под желаемые размеры лодки и распечатываем. У меня получилось 10 листов А4 при длине лодки в 830мм. Далее листы склеиваем и вырезаем шаблоны деталей .Затем накладываем шаблоны на материал, обводим и вырезаем. Первый раз работаю с ПВХ, и очень доволен. Режется ножницами, гибкий, не ломается. Получается вот так. Как видим тут две половины днища, два борта и две детали транца. Теперь я хочу извиниться. Когда работал, был очень увлечен процессом и некоторые фото не делал. Поэтому вставляю фото изготовления фанерной лодки. Детали абсолютно одинаковые и операции делаем тоже такие же как и с пластиком. Зажимаем парные детали в тиски (не забыв подложить под губки мягкие накладки) и обрабатываем их наждачкой. Делается это для того, что бы парные детали были абсолютно одинаковы. Это избавит нас в будущем от всяческих нестыковок и перекосов. Две заготовки транца я сделал потому, что пластик ПВХ слишком мягкий и легко деформируется, а ведь это силовая деталь и к ней у нас крепится дейдвуд и руль. Склеиваем их вместе и обрабатываем наждачкой торцы. Если делаете лодку из фанеры, то такая операция не требуется. Далее к транцу приклеиваем половины днища и склеиваем их между собой вот так. И приклеиваем борта. Я клею все предварительно на циакрин. Теперь немного отличий от оригинального проекта. Поскольку, как я уже говорил, пластик ПВХ очень гибкий, что бы придать лодке бОльшую жескость на кручение и изгиб, я установил несколько дополнительных переборок, а также наклеил на борта полоску того же пластика шириной 7мм. Переборки я делал по месту, так что увы чертежей их нет. Далее, усиливаем все швы эпоксидкой со стеклотканью. Первые два отсека заполняю монтажной пеной. Предвижу возражения, мол так делать нельзя, мол пена гигроскопична… Отвечу, во первых, отсеки полностью будут герметичны, во вторых, пена гигроскопична только на этапе застывания. Полностью застывшая пена влагу не впитывает. Пена будет выполнять несколько функций. Во первых создаст необходимую плавучесть, если лодка вдруг перевернется и наберет воду, во вторых, придаст дополнительную жесткость и прочность передней части лодки, ну и при приклейке палубы, мы нанесем на нее эпоксидную смолу и палуба к ней намертво приклеется. Ну а пока пена сохнет займемся палубой. Берем оставшийся шаблон и обводим две половины палубы. Вырезаем ее и попутно вырезаем люк для доступа к потрохам лодки .Вырезанный кусок как раз будет крышкой. По торцу крышки и люка на палубе клею полосу шириной 7мм (ширина произвольная) .Приклеиваю палубу с установленной крышкой. Делаю из пеноплекса форму будующей кабины (рубки, надстройки ), обтягиваю стеклотканью с эпоксидкой. Приклеиваю к крышке и шпатлюю .Примеряю крышку и по вкусу добавляю воздухозаборников (но это, как говорится, на вкус и цвет…). Теперь необходимо изготовить продольные реданы. Делал их так: вырезал из ПВХ две полоски шириной по 5мм для каждого редана и склеил их для получения бОльшей толщины. Всего реданов 4. Клеим их на днище лодки .Стыки реданов с корпусом шпатлюю и шлифую. Не без косяков, но первый блин комом…
Так, теперь пора браться и за внутренности лодки. Из текстолита изготавливаю две половины будущей моторамы. Делаю крепления для мотора, креплю мотораму к лодке и примеряю двигатель на место. Двигатель, к слову взял вот такой Это мотор 3670 на 2650kv. Брал тут: aliexpress.com/item/32887933319.html К мотору потребуется еще рубашка для водяного охлаждения Покупал я ее вот тут aliexpress.com/item/32836382632.html. Как видно на этом фото, на лодке уже установлена дейдвудная трубка. Дейдвуд вместе с гибким валом и креплением брал тут: aliexpress.com/item/32901173677.html Отверстие под него просверлил на расстоянии 15мм от торца транца (выбрал произвольно). Сразу же и установил крепление дейдвуда .Приступаю к изготовлению батарейных отсеков. Аккумуляторы использую от своего квадрокоптера, а именно Onbo 4S 4200mAh, так что отсеки изготавливаю под них. При чем по длине с запасом, что бы можно было двигать батареи и тем самым менять развесовку. Отсеки склеил из такого же ПВХ пластика что и лодку. Далее, накрываю дейдвуд кожухом и устанавливаю на него крепление сервопривода. Сервопривод взял вот такой Он отлично зарекомендовал себя на HSP Brontosaurus. Быстрый и достаточно мощный. Брал тут aliexpress.com/item/32737943372.html Так же устанавливаю перо руля брал тоже на Алике aliexpress.com/item/32802258440.html и транцевые плиты вот ссылка aliexpress.com/item/32860054980.html .Сразу же примерил и винт aliexpress.com/item/32777338672.html, кстати на этом фото виден герметик, уплотняющий дейдвуд. С обратной стороны тоже все промазано герметиком и термоклеем. Пришло время устанавливать регулятор оборотов aliexpress.com/item/32957809318.html, но сначала его нужно подготовить. Дело в том, что он приходит без разъемов и еще нужно раздвоить силовой провод для подключения двух акб .Под приемник радиоуправления (кстати аппаратура у меня Radiolink Rc4gs aliexpress.com/item/32753372045.html а приемник я взял простой без гироскопа aliexpress.com/item/32884083823.html ) я изготовил бокс из ПВХ пластика. После окончательной сборки его соберу на герметике, и за приемник можно быть спокойным. И вот так выглядит «подкапотка » всборе. А вот то же самое, но без акб и лишних проводов. На фото видно трубки охлаждения двигателя и регулятора. Забор воды идет из пера руля ., а выброс на корме по левому борту И вот мы подошли к самой муторной и нелюбимой мною части… это покраска. Сначала я положил базовый цвет — белый, затем, предварительно заматовав его, стал класть слой базовой синей эмали-металлик. И тут началось… Поднимает краску, ну хоть тресни. Несколько раз я все стерал и красил по новой. В итоге что то вышло более менее. Затем покрываем лаком иииии… правильно, теперь поднимает белую краску. Хорошо еще что чуть чуть и не в самых видных местах, но все равно обидно. И последнее, это наклейки. Много наклеек. И вот теперь можно посмотреть как выглядит законнченая лодка .На этом фото можно сравнить размеры с всем известной Ft011. Длина ее составляет 700мм. Ну вот собственно все закончено, можно пробовать на воде. Только вот с этим промашка вышла. На всех доступных прудах уже играют в хоккей. По этому пришлось окунуть ее в ванной. Конечно ничего испытать тут не выйдет, но зато выяснил, что ничего нигде не течет. Мотор и серва работают, осталось дождаться весны и испытать на воде. Так что прошу прощение за отсутствие видео с испытаниями, сам хотел, но увы. Весной добавлю. Очень благодарю всех, кто прочитал.

Добавить комментарий

Ваш адрес email не будет опубликован.
