Лодка плоскодонка своими руками » Я Устал

Так сложилось, что на даче у нас всегда было три лодки: металлическая казанка и две деревянных плоскодонки. Казанка на воде каждый год, а из плоскодонок одна на воде, а вторая на чистке и покраске. На следующий год наоборот. Лет пять назад, во время пожара лодка, которая лежала под домом вместе с домом и сгорела. Отстроились после пожара.

И единственная плоскодонка, которую теперь красили весной, а потом скорее-скорее спускали на воду (ибо на рыбалку им, видите-ли, сильно хочется), стала крайне быстро набирать физический износ. Встал вопрос о том, что надо все-таки сделать вторую. Папа и деверь долго искали доску из лиственницы нужного размера и в конце концов нашли на пилораме заготовку для досок меньшего сечения, которую еще не успели распустить. Закупить водостойкую фанеру уже было делом техники.

Две доски, отторцевали слегка под углом, градусов 15 (на глазок), насверлили в краях дырок и зашнуровали проводом (медь 2,5 кв.мм. но это совершенно неважно). Далее, напрягая все сфинктеры, раздвинули середину и расперли бруском.

Я в работе участвовать не собирался, строили папа и деверь, ибо лодка рыбацкая, а я совсем не рыбак. Но когда рядом работают удержаться я не смог, к тому же у меня больше плотницкого опыта чисто технически. Технологию же в теории знал только папа. Они с дедом лет двадцать-тридцать назад построили не одну, да и не две лодки пожалуй.

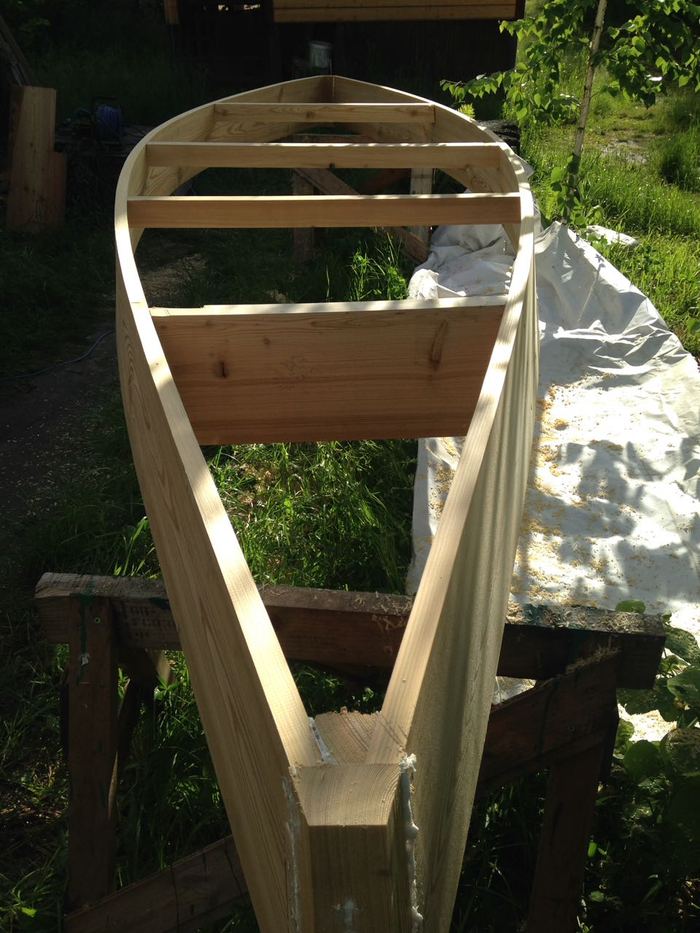

Постепенно встали на места распорки.

Оформились нос и корма (упирающиеся части), все соединения сажаются на герметик  довольно обильно. Довольно геморройная подгонка, в первый раз, во всяком случае, точно.

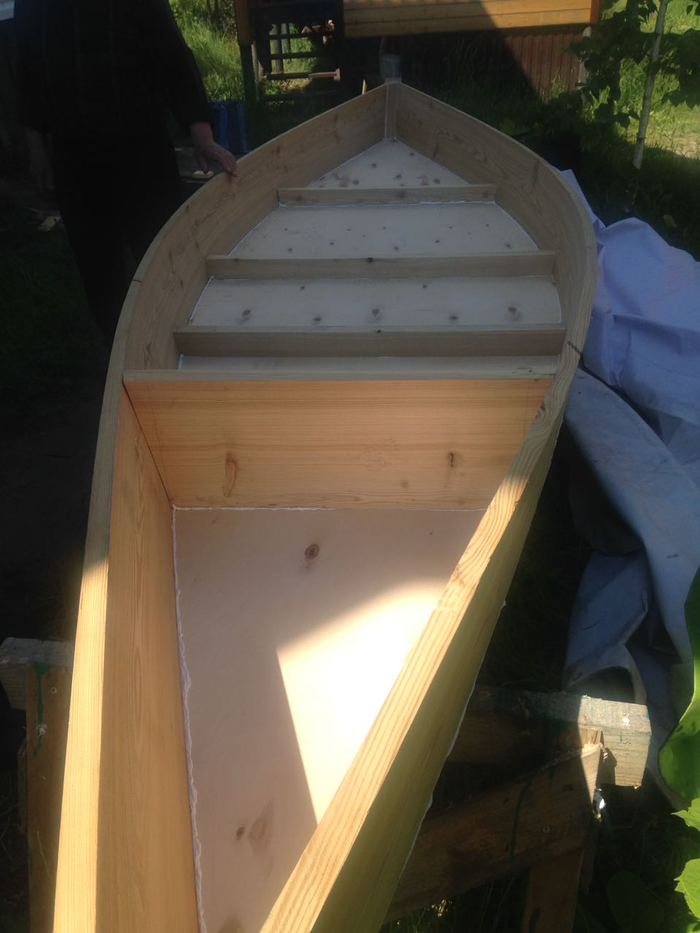

Пошла жара. Фанера 12 мм.

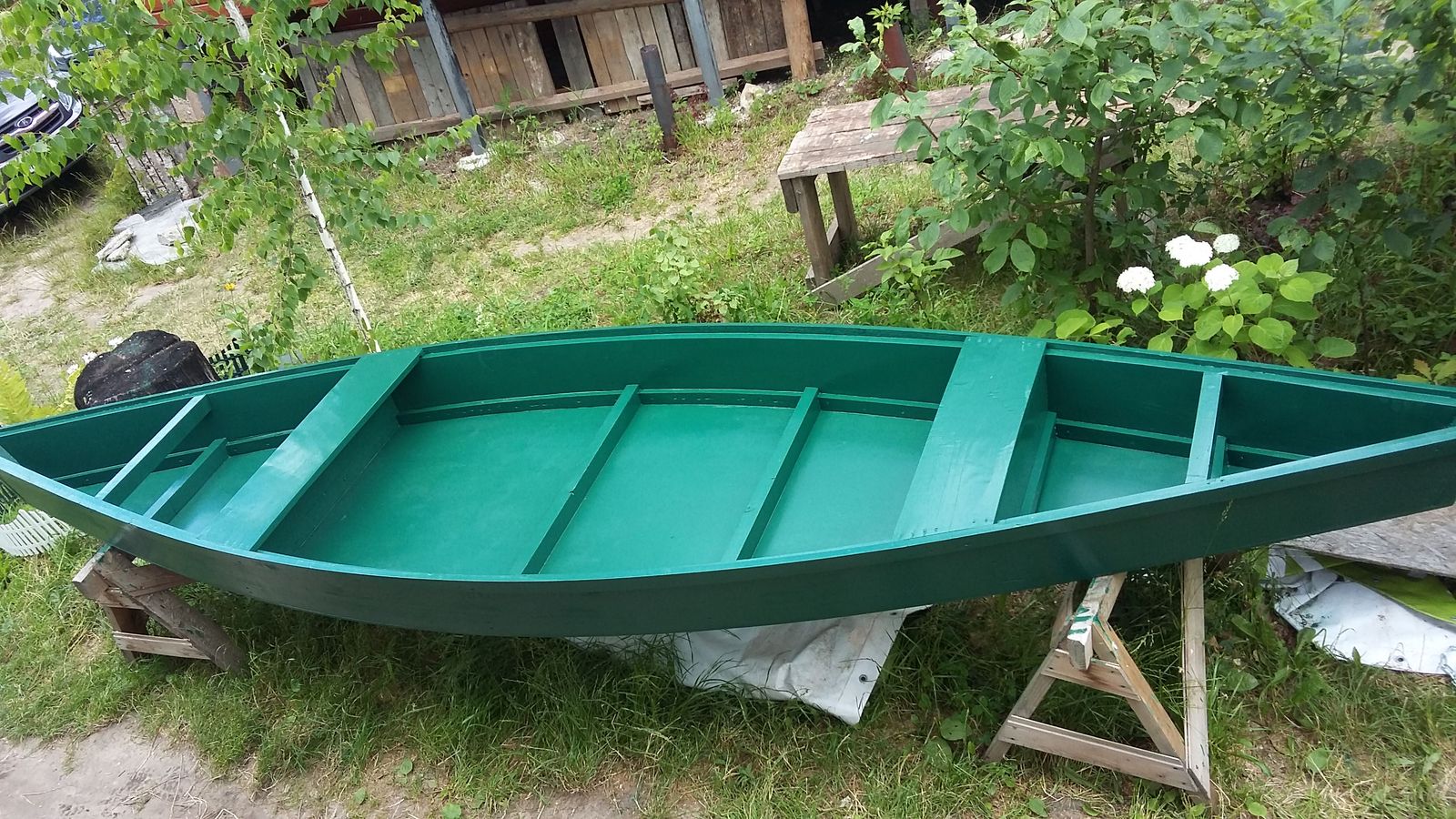

Лавки сделали из б/у досок. Тоже лиственница, когда-то обрамляли дверную коробку у родителей дома.

По периметру в место соединения борта и дна пришивается рейка, тоже сажается на герметик. Вдоль бортов сверху по краям также пришивается рейка — фальшборт.


Лодка плоскодонка своими руками (фото и чертеж) | Своими руками

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

1. Каркас лодки из алюминиевых трубок d 22 мм (см. фото п. 1) собрал по чертежу (см. схему), соединив все детали при помощи хомутов (см. фото п. 2), изготовленных из полосок листового алюминия толщиной 1,5мм.

2. Приступил к обшивке каркаса металлом, из которого нарезал хомуты. Вначале обшил заднюю и боковые стенки, затем дно лодки (см. рис.). Для соединения швов использовал заклепки и сварку. Металл, выступающий выше бортов, загнул на трубки каркаса (см. фото п. 3).

3. Два листа фанеры размером 1,5×1,5 м толщиной

10 мм состыковал, установил на них каркас и обвел его снаружи по периметру карандашом. Обрезал электролобзиком по линии — получилась палуба (В). По меткам вырезал пазы под стойки каркаса. Покрыл детали тремя слоями олифы и установил внутрь каркаса, зафиксировав хомутами к поперечным трубкам.

4. Посередине лодки с обеих боковых сторон закрепил по две L-образные распорки (4) из той же фанеры, что и палуба. Зафиксировал их хомутами и металлическими уголками. В каждой распорке просверлил отверстие d 20 мм, вставил 2 цилиндрические деревянные заготовки (5). на которые установил сиденье (6). Дополнительно в носу и корме лодки поставил пластиковые стульчики (7)

Уключины мастерить не стал — на такой лодке можно работать небольшим веслом (как на пироге) или управлять шестом на небольшой глубине.


Читайте также: Лодка своими руками: резиновая, из камеры, для рыбалки – фото и чертежи


Лодка своими руками – фото и чертеж

Чертежи лодки

© Автор: Анатолий Савкевич, г. Умань. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Тент для лодки своими руками Как сделать тент  своими руками…
  • Тележка-прицеп для скутера своими руками (фото) Как сделать удобную тележку для…
  • Небольшой причал для лодки своими руками Из чего сделать причал (пирс)…
  • Лодка своими руками: резиновая, из камеры, для рыбалки – фото и чертежи Как сделать лодку своими руками…
  • Подставка для удочек из полипропиленовых труб своими руками Подставка для удочек на лодку…
  • Как я строил навес для отдыха на даче своими руками Навес для летнего отдыха своими…
  • Прицеп для перевозки лодки катера или гидроцикла своими руками Как сделать прицеп для перевозки…

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Лодка плоскодонка своими руками | Как это сделано

    Так сложилось, что на даче у нас всегда было три лодки: металлическая казанка и две деревянных плоскодонки. Казанка на воде каждый год, а из плоскодонок одна на воде, а вторая на чистке и покраске. На следующий год наоборот. Лет пять назад, во время пожара лодка, которая лежала под домом вместе с домом и сгорела. Отстроились после пожара.

    И единственная плоскодонка, которую теперь красили весной, а потом скорее-скорее спускали на воду (ибо на рыбалку им, видите-ли, сильно хочется), стала крайне быстро набирать физический износ. Встал вопрос о том, что надо все-таки сделать вторую. Папа и деверь долго искали доску из лиственницы нужного размера и в конце концов нашли на пилораме заготовку для досок меньшего сечения, которую еще не успели распустить. Закупить водостойкую фанеру уже было делом техники.

    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Две доски, отторцевали слегка под углом, градусов 15 (на глазок), насверлили в краях дырок и зашнуровали проводом (медь 2,5 кв.мм. но это совершенно неважно). Далее, напрягая все сфинктеры, раздвинули середину и расперли бруском.

    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Я в работе участвовать не собирался, строили папа и деверь, ибо лодка рыбацкая, а я совсем не рыбак. Но когда рядом работают удержаться я не смог, к тому же у меня больше плотницкого опыта чисто технически. Технологию же в теории знал только папа. Они с дедом лет двадцать-тридцать назад построили не одну, да и не две лодки пожалуй.
    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Постепенно встали на места распорки.
    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Оформились нос и корма (упирающиеся части), все соединения сажаются на герметик  довольно обильно. Довольно геморройная подгонка, в первый раз, во всяком случае, точно.
    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Пошла жара. Фанера 12 мм.
    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    Лавки сделали из б/у досок. Тоже лиственница, когда-то обрамляли дверную коробку у родителей дома.
    Строим лодку. Плоскодонка. Лодка, своими руками, сделай сам, рукоделие с процессом, плоскодонка, длиннопост

    По периметру в место соединения борта и дна пришивается рейка, тоже сажается на герметик. Вдоль бортов сверху по краям также пришивается рейка — фальшборт.

    Источник

    как крепить каркас к оцинкованному листу

    Время на чтение: 10 минут

    АА

    2947

    Отправим материал вам на:

    Как собирается лодка из оцинковки и досок своими руками?

    Самой первой задачей, о которой надо позаботиться при начале строительства лодки, это наличие всех необходимых материалов. Чтобы изготовить лодку, необходимы достаточной длины и ширины доски (размеры пиломатериала зависят от задуманной конструкции). Древесина не должна содержать сучков и быть из сосновых пород деревьев. Это обусловлено большим наличием смолы в материале и хорошей его плотностью.

    Подготовка

    Подготовленная древесина заносится в сухое помещение и укладывается на ровную поверхность. Затем сверху устанавливается небольшой груз во избежание перекосов. В таком положении доска пролежит год.

    Загрузка ...Загрузка ... Загрузка … Лодка из оцинковки и досок своими рукамиЛодка из оцинковки и досок своими руками

    Обшивка корпуса лодки листовым металлом

    После выдержки положенного времени для подготовки материала при постройке лодки, приступаем к следующим этапам приготовления:

    • Производим замер длины бортов, оставляя небольшой запас, и запиливаем, сохраняя угол в 45 градусов. Местом запила будет носовая часть лодки. Далее берется рубанок и стругается доска по всей длине с обеих сторон, на местах запила снимается фаска, для того чтобы плотно подогнать части друг к другу. После проведения подготовительных работ, необходимо все места запилов покрыть антисептиком.
    • Далее необходимо изготовить треугольный брусок для скрепления носа судна. Длина заготовки должна быть в полтора раза больше ширины борта. Брусок стругается и покрывается антисептиком.
    • Для изготовления задней части, понадобится более широкая доска, желательно пятидесятка. Не стоит забывать о небольших запасах после отпиливания.

    Процесс сборки каркаса

    После подготовки всех частей для лодки, приступаем к непосредственному процессу сборки лодки из оцинковки и досок своими руками. Для этого надо произвести следующие действия:

    • В носовой части необходимо объединить два борта и треугольную заготовку для носовой части. В качестве соединительных элементов можно применить гвозди или саморезы. Если брусок выступает над бортами, то его нужно подпилить в один уровень.
    • Следующим действием будет – установка временной распорки. К этому процессу надо подходить аккуратно. Чтобы при загибании борта не лопнули, распорка запиливается под не слишком большим углом.
    • После установки распорки необходимо загнуть борта дальше. Для фиксации подойдет веревка или пара помощников.
    • Подставляем заднюю часть, подгоняем, снимаем необходимую фаску. Подгонять надо хорошо, чтобы не оставлять зазоров. Все должно прилегать плотно.
    • Закончив подгонку, сколачиваем борта и отпиливаем все выступы.
    • После того как борта собраны, устанавливаем постоянные распорки при этом временную убираем. Какое количество деталей установить, зависит от предпочтений хозяина.

    Перед тем как скреплять деревянные части гвоздями или саморезами, стоит предварительно просверлить сверлом отверстия. Такой способ предотвращает растрескивание досок.

    Завершительным этапом сборки деревянной конструкции, будет снятие фаски на нижних частях бортов, распорках и покрытием защитного слоя антисептика.

    Крепление оцинкованного днища

    Главным материалом в изготовление днища будет оцинкованный лист. Наиболее подходящим вариантом будет подходящая длина листа под размеры каркаса лодки. В случае если приобрести железо таких размеров не удастся, то можно взять два листа, но в процессе стройки лодки могут возникнуть некоторые сложности. Основными действиями при выполнении таких работ являются:

    1. Вырезаем по дну лодки, кусок оцинковки. Для этого контур можно обвести маркером и обрезать.
    2. На нижние части бортов наносим прямой линией герметик, на него укладывается специальная нить. В случае если нет ни того ни другого, то все можно заменить краской и паклей. Эти действия предотвратят протекание лодки.
    3. Укладываем сверху оцинковку.
    4. Закрепляем саморезами с пресшайбой, либо гвоздями (1.8х32). Крепить начинать нужно от середины к краям. Расстояние примерно 2-5 см между креплениями.
    5. Выступающее за края, оцинкованное железо, подрезается и обстукивается молоточком.
    6. Далее необходимо укрепить носовую часть. Делаем это тоже с помощью жести.

    Лодка из оцинковки и досок своими рукамиЛодка из оцинковки и досок своими руками

    Дальнейшие работы заключаются в покрытии лаком и просушке лодки. Сушка проводится обязательно в тени. При желании можно обезопасить дно от коррозии, его покрывают масляной краской в несколько слоев.
