Содержание

как сделать кухонную вытяжку в квартире

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

  • мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
  • издаваемый шум – от 40 до 70 децибел;
  • безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
  • наличие жировых фильтров;
  • наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные – 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг

Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Видеоролик об установке оконного приточного клапана:

Варианты вытяжки в частном доме

Как в общественных постройках, так и в частных домах применяют разные виды систем вентиляции. Отличаются они предназначением, способом активации воздушного потока и продвижения воздушных масс. Вентиляционную систему, предназначенную для подачи в дом чистого воздуха, называют приточной.

Конструкция, функция которой заключается в удалении отработанного воздуха за пределы помещения, имеет название вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. В этом случае происходит смешивание части воздуха, выводимого из комнаты, с наружными холодными воздушными массами с дальнейшим нагревом этой смеси до установленной температуры и обратной подачи ее в помещение.

Все моменты, касающиеся устройства вентиляционной системы следует продумать еще на этапе подготовки к строительству собственного дома (+)

Движение воздуха возникает в результате процессов, протекающих естественно за счет вытеснения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с весом более легким из помещения.

Поток в такой системе движется с небольшой скоростью, поскольку вес теплой и холодной массы отличается на небольшую величину. Воздуховодный канал вентиляции с естественным побуждением нерационально использовать, если его длина по горизонтали превышает 8 м.

Более эффективной является система с искусственной активацией воздушного потока, обеспечивающейся работой вентиляторов. Воздуховоды в этом случае имеют большую длину и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Оправдан этот вариант для зданий большой площади.

Существует деление на системы канальные и бесканальные. В первом случае воздух перемещается по каналам и воздуховодам, во втором — организованное перемещение воздуха отсутствует. В этом случае приходится открывать оконные фрамуги, двери. Естественная вентиляция создает более комфортные условия жильцам дома.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

  • устойчивость к ржавчине;
  • простота сборки;
  • низкая стоимость;
  • гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
  • малый вес, благодаря которому гораздо проще осуществить монтаж;
  • отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

  • алюминий является простым и универсальным материалом;
  • изделия стоят дешево;
  • быстрый и простой монтаж;
  • конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

  • Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
  • Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
  • Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

  • Относительная дешевизна.
  • Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
  • Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

  • для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
  • для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
  • большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
  • для герметизации каналов потребуется использование специальных средств;
  • в процессе эксплуатации ощущается сильный шум.

Чем кухонные вытяжки отличаются от систем кондиционирования

Между кухонными вытяжками и кондиционерами есть существенная разница. Как известно, системы кондиционирования поглощают воздух из помещения и возвращают в холодном или теплом виде. Такой воздух очень сухой и вредный для здоровья, поскольку из квартиры не удаляются различные запахи, микробы и углекислый газ, который образуется при выдохе.

Между кухонными вытяжками и кондиционерами есть существенная разница.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность. В то время как кухонная вытяжка удаляет воздух с вредными веществами и бактериями, тем самым поддерживая здоровую и свежую атмосферу квартиры.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность.

Обратите внимание! Если на кухне установлен кондиционер, то в обязательном порядке должна быть вентиляционная система для поддержания естественного воздухообмена

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

  • Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
  • Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
  • Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Как спрятать вытяжной трубопровод?

Аккуратный монтаж воздуховода не является гарантией попадания его конструкции в концепцию дизайнерского оформления кухни

Особенно если он собирался из привлекающей внимание блестящей гофры. Декорирования или маскировки смонтированной конструкции в этом случае не избежать

Более подробно читайте тут.

Основными способами, чтобы скрыть трубу, являются:

  1. Заранее предусмотренный специальный гипсокартонный или пластиковый короб.
  2. Натяжные и подвесные потолочные конструкции, которые также помогают скрыть наружные элементы других проведенных инженерных коммуникаций.
  3. При возможности трубу пропускают через подготовленную нишу в подвесной мебели.
  4. Закрыть коммуникации помогают фальш-панели с декором мебельного фасада или примыкающей стены. Обычно их крепят или устанавливают на подвесные блоки кухонной мебели.

Как сделать вытяжку своими руками?

Разобравшись, как работает вытяжка на кухне, можно изготовить прибор собственными руками. Проще всего сделать вытяжное устройство тем, у кого над плитой находится шкаф кухонного гарнитура. Тогда в него просто устанавливают электрический вентилятор, который подключают к гофрированной трубе. Воздуховод одним концом подсоединяют к вентиляционному каналу на кухне.

Поскольку шкафы над плитой есть не в каждом доме, лучше сделать самодельную вытяжку из гипсокартона или фанеры. Такой вариант станет настоящим украшением интерьера, будет хорошо справляться с возложенными на него функциями.

Вытяжка из гипсокартона

Для изготовления пассивной куполообразной вытяжки понадобится следующее:

  • влагостойкий гипсокартон;
  • оцинкованные металлические профили;
  • перфорированные уголки для оформления мест соединения;
  • крепежные приспособления;
  • гофрированный воздуховод;
  • шпатлевка;
  • краска;
  • изоляционный материал для гофротрубы;
  • перфоратор;
  • ножницы по металлу;
  • шуруповерт;
  • рулетка;
  • уровень;
  • шпатель;
  • кисть;
  • карандаш и линейка.

Последовательность изготовления кухонной вытяжки из ГКЛ:

  1. Сначала стену помещения размечают, отметив место установки вытяжки, участки прокладки короба воздуховода.
  2. Затем приступают к изготовлению каркаса. На стене закрепляют оцинкованные металлические профили. Их крепят на дюбели с саморезами или анкеры. На потолке по разметке закрепляют стартовый профиль.
  3. К стартовому элементу прикрепляют вертикальные стойки. Для фиксации используют саморезы по металлу. Внизу закрепляют поперечные планки для жесткости конструкции.
  4. Нижнюю раму вытяжки собирают из стартового профиля. Ее фиксируют на стене при помощи анкеров.
  5. Из несущей планки делают каркас вытяжки, закрепляют его на установленной раме. Для жесткости конструкции боковые стенки усиливают перемычками.
  6. После изготовления каркаса ставят гофрированный воздуховод, присоединив один его конец к вентиляционному каналу в стене.
  7. Каркас обшивают гипсокартоном. Все места соединения листов и установки саморезов шпаклюют. Внешние углы укрепляют перфорированными уголками, закрепленными на шпаклевке.
  8. Вытяжку красят в подходящий к интерьеру цвет.

В итоге получилась вытяжка пассивного типа. Чтобы изготовить ее активную разновидность, достаточно внутри корпуса к другому концу воздуховода присоединить электровентилятор. Его подключают к сети электропитания, поэтому на этапе сборки прокладывают кабель.

Вытяжка из фанеры

В этом варианте понадобятся почти те же материалы и инструменты, но за исключением ГКЛ и металлических профилей. Вместо них для сборки каркаса используют фанеру и деревянные рейки. Также пригодится ручная пила или электролобзик, дрель и саморезы по дереву. Всю конструкцию изготавливают на основе старой работающей вытяжки или нового недорогого агрегата.

Порядок изготовления вытяжки из фанеры:

  1. Нижнюю раму делают по габаритам имеющейся кухонной вытяжки. Базу изготавливают из деревянных брусков или реек.

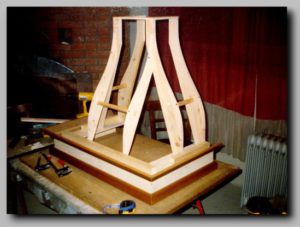

  2. Из толстой фанеры вырезают фигурные планки по форме будущей поверхности. Их закрепляют саморезами на ранее изготовленной базе. Можно использовать не фигурные, а обычные планки. Выбор зависит от конфигурации купола.
  3. По габаритам каркаса из тонкой фанеры вырезают стенки вытяжки. Заготовками обшивают конструкцию. Их клеят или крепят на саморезы.
  4. Далее поверхность шлифуют, шпаклюют и красят.
  5. Сначала на стене помещения закрепляют вытяжку, а потом на ней и стене фиксируют изготовленный купол.
  6. Сверху прокладывают гофрированный воздуховод. Одним концом его закрепляют на вытяжке, а вторым – подключают к вентиляционному каналу в стене. Воздуховод тоже скрывают за коробом, изготовленным из фанеры и реек.
  7. Прибор подключают к электроснабжению и проверяют его работу.

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

    Первый этап – подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат.
    Второй этап – нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.

    Третий этап – создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов.
    Четвертый этап – завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном.
    Пятый этап – формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля.
    Шестой этап – присоединение воздуховода к вентиляционной системе

    Это делается при помощи трубы гофрированного типа. Важно! Чтобы вытяжка работала с минимальным шумом, воздуховодную трубу следует обернуть материалом с повышенным уровнем звукоизоляции. Если вы проверили вашу вентиляционную систему и знаете о ее неисправности, следует обратиться к специалистам. Они прочистят каналы, что, в свою очередь, обеспечит в будущем хорошую тяговую силу в вентиляции.
    Этап седьмой – отделка

    Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Для этого вам понадобится приобрести модель вытяжки небольшой стоимости или найти старый агрегат, который еще вполне сносно работает.

Изготовление кухонной вытяжки своими руками. Способ №1

Этап №1. Первым делом, необходимо наметить место на стене для будущей вытяжки. Пространства нужно немало, ведь вам необходимо разместить не только вытяжку, но и воздуховод.

Воздуховод по внешнему виду не совсем привлекателен, поэтому его чаще всего прячут в коробе. Короб изготовляют из гипсокартона или того материала, из которого был произведен весь кухонный гарнитур.

Проще всего будет тому хозяину, у которого вентиляционное отверстие расположено прямо над плитой. Если же отверстие устроено в стороне — нужно заранее разметить положение короба для воздуховода.

Обратите внимание: если в ходе ремонта вы планируете подвесной потолок, то существенную часть воздуховода можно спрятать под обшивкой потолка. Дизайн вытяжки очень сказывается на интерьере всей кухни


Дизайн вытяжки очень сказывается на интерьере всей кухни

Чтобы воздуховод не создавал слишком громкие шумы, его можно обвернуть ватином или любым другим звукоизоляционным материалом.

Этап №2. После того как вы определились с расположением воздуховода, можно приступать к изготовлению каркаса для него.

Последовательность изготовления каркаса:

  1. Отметьте нижнюю часть поверхности короба для воздуховода на стене; по уровню нижней части, прикрепите на стену стартовый профиль, который изготовлен из оцинкованного металла.
  2. Далее прикрепите на потолок стартовый профиль. Помните, на потолке есть ваша разметка.

Если короб для воздуховода планируете не ровный, а кривой линией, короб нужно надрезать и согнуть перед креплением.

  1. От начального профиля опустите вниз несколько вертикальных элементов основного профиля. При этом прикрепляйте их к начальному профилю, используя саморезы.
  2. На ваши новые подвесы установите еще одну панель начального профиля.

В конце этого этапа нижнюю часть профиля оборудуйте поперечными планками, затем обшейте их гипсокартоном.

Ваш короб готов, можно приступать непосредственно к самой вытяжке.


Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость

Этап №3. На этом этапе приступайте к изготовлению корпуса вытяжки.

Последовательность изготовления корпуса вытяжки:

  1. Возьмите стартовый профиль и смастерите из него нижнюю раму вашей будущей вытяжки. Затем закрепите ее на стене кухни.

Рама очень легко крепится, если вы устанавливаете вытяжку в нишу. Если же нет — боковые элементы рамы прикрепите к коробу.

  1. Из основного профиля вырежьте части каркаса будущей вытяжки и соедините их с нижней рамой.
  2. Чтобы конструкция была более надежной и жесткой ее можно немного обезопасить: усилите боковые части вытяжки поперечными планками из профиля.

Теперь ваш каркас готов.

Присоедините воздуховод к вентиляционному отверстию. Но перед этим обязательно проверьте присутствие тяги в системе.

Затем приступайте к отделке купола гипсокартоном.

Этап №4. Отделка вытяжки.

Последовательность отделки вытяжки:

  1. Корпус вытяжки и короб воздуховода обшейте гипсокартоном.
  2. Углы обязательно защитите металлическим перфорированным уголком.
  3. Всю конструкцию отделайте шпаклевкой. Замаскируйте все стыки гипсокартона и места, где размещается крепеж.
  4. Теперь вы можете покрасить вытяжку в любой, желанный вами цвет или отделать любым другим способом.

Ваша вытяжка готова.

Дизайн стандартной вытяжки для кухни

Мы представили вам инструкцию пассивной вытяжки, но у нее есть одно незаменимое преимущество: ее очень легко преобразовать в активную вытяжку. Достаточно лишь установить внутри корпуса электродвигатель и подключить устройство к электропитанию.

Производительность вытяжки

Для того чтобы работоспособность кухонной вытяжки сохранялась на протяжении очень долгого времени важно правильно и своевременно проводить чистку. Важно раз в полгода проводить генеральную чистку всего прибора

Сегодня есть разные средства, которые позволяют без особых затруднений удалить гарь и слой жира. Во время генеральной чистки рекомендуется разобрать систему и просмотреть все детали.

Вытяжка рециркуляционного типа должна чиститься также. При этом стоит проводить замену всех систем фильтрации

Загрязненный фильтр не в состоянии качественно очищать воздух, поэтому важно проводить своевременную замену

Монтаж корпуса вытяжки и прокладка воздуховодов

https://youtube.com/watch?v=AvKk79fCsQo

Плоские вытяжки циркуляционного типа, оснащенные угольным фильтром, встраивают в шкафчик кухонного гарнитура или крепят к стене. Если монтаж агрегата затруднен из-за наличия газовой трубы или выступов в стене, используются шпильки. Они вкручиваются в стену так же, как и дюбели, но вытяжка крепится на нужном от стены расстоянии.

Наружный обратный клапан после установки герметизируют. Затем вставляют уже утепленную стальную трубу вентканала в отверстие в стене. Внутри трубу герметизируют и крепят на 4 дюбеля квадратным элементом.

Далее монтируют внутреннюю часть воздуховода:

  1. Делается разметка.
  2. Высверливаются отверстия в потолке или стене, крепятся подвесы.
  3. Фиксируются элементы конструкции.
  4. Герметизируются стыки силиконовым герметиком.

Воздуховод укутывается любым шумоизолятором и зашивается пластиком или гипсокартоном.

Устанавливаем короб

Скрыть неприглядные коммуникации поможет пластиковый, деревянный или гипсокартонный «чехол». Пластик монтируется над навесными шкафами или под самым потолком. Материал имеет нормальную жесткость, малый вес и достаточно просто монтируется.

Дерево подходит не для каждого интерьера и используется редко. Гипсокартон крепится на каркас из реек или металлического профиля. Преимущество последнего варианта в том, что тот может выступать как декоративный элемент. В качестве декора используется лепнина, софиты или контурная подсветка.

В большинстве случаев воздуховоды скрываются именно гипсокартонным коробом. Рассмотрим пошагово процесс его монтажа:

  1. Делаем разметку.
  2. Высверливаем отверстия и забиваем дюбели для быстрого монтажа.
  3. Крепим профиль при помощи саморезов.
  4. Углы вытяжного канала закрываем под металлический уголок.
  5. Соединяем конструкцию поперечными рейками.
  6. Когда каркас готов, крепим вырезанные по размеру фрагменты гипсокартона. Для этих целей вполне достаточно будет потолочного материала, который имеет наименьшую толщину и, соответственно, малый вес.

Далее остается зашпаклевать короб универсальным составом и выполнить декоративную отделку.

Если вы решили встроить в гипсокартонный короб софиты, об этом стоит позаботиться еще на этапе крепления ГКЛ. Под патроны вырезают отверстия, проводят коммуникации, систему проверяют на работоспособность и только потом короб полностью зашивают.

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

  • убирают кухонную утварь, текстиль и предметы декора;
  • накрывают мебель и технику;
  • застилают плотной тканью пол в районе монтажа;
  • освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

  1. Островные – над плитой, расположенной в центре комнаты.
  2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
  3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

  • ПВХ;
  • полипропилена;
  • полиуретана;
  • виниуретана;
  • пластика;
  • полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

  1. Высверливают отверстие в стене для установки станины.
  2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
  3. Крепят станину к стене и устанавливают перфоратор.
  4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
  5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
  6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
  7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
  8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Вытяжка на кухню своими руками с нуля — Сам себе мастер

Каждая женщина проводит огромное количество часов на кухне. Жарка, парка и разнообразная готовка на всю семью. Для того, чтобы во время приготовления пищи любая женщина чувствовала себя комфортно, существует огромное множество кухонных оборудований, которые облегчают жизнь любой хозяйке. Одним из необходимых компонентов любой кухни является вытяжка. Трудно представить, что еще совсем недавно не в каждом доме стояла такая нужная вещь, без которой невозможно обойтись в современном мире.

Вы только представьте, как часто нужно было делать уборку.

Отмывать мебель и стены от копоти и жирового налета, которые оседали на всей площади кухни, да и если забывали закрыть дверь, то и по всему дому. Ведь эти испарения оседали и на шторы, люстры, да и на все что есть в доме! Кроме того, продукты горения, которые возникают при приготовлении еды на газовой плите, очень сильно влияют на здоровье человека.

Вытяжка кухонная решает все вышеописанные проблемы. Она улавливает все запахи, которые образуются при приготовлении пищи, не давая им распространиться по всему дому или квартире. Поэтому, благодаря именно данному оборудованию, вся семья может спокойно собраться на кухне поесть или что-либо обсудить и неприятный запах не будет никому мешать. Вытяжка не фильтрует запахи на приятно пахнущие или нет, она просто все удаляет. Поэтому, когда на кухне работает вытяжка, лучше оставлять двери в нее не запертыми, чтобы помещение проветривалось.

Поэтому хочу вам представить статью о том, как изготовить вытяжку своими руками.

Итак, для работы автору данного мастер-класса понадобились такие составляющие, как:
Гипсокартон, металлические профиля, разнообразные крепежные приспособления — шурупы, саморезы, болты, анкеры, гофрированная воздухоотводная труба труба, и ватин.




Для начала определился с местом, где у него будет расположена вытяжка, где будет проложен вытяжной канал, труба и так далее. Создается из профилей верхний корпус, по которому будет проходить гофрированная воздуховодная труба.


Далее крепятся горизонтальные опоры из профиля. Им при креплении нужно уделить максимум внимания, так как на них ляжет основная нагрузка всей вытяжки.


Далее строится каркас вытяжки из профилей. В верхнем листе гипсокартона вырезаем отверстие под трубу.


Соединяем и крепим концы профилей. Добавляем дополнительные ребра жесткости на каркас вытяжки.




Теперь гофрированная труба укладывается в подготовленную ранее конструкцию. Трубу необходимо предварительно обернуть ватином. Сделать это нужно тщательно, как как из-за потока воздуха может создаваться вибрация и шум.



Обшиваем всю оставшуюся часть каркаса вытяжки гипсокартоном. Следующий шаг — замазать все неровности, заштукатурить и покрыть всю конструкцию краской.


В конечном итоге у автора вышла вот такая вытяжка. Не нужно ни тратить деньги на ее покупку, ни за установку. А если в нижнюю ее часть вделать лампы, то будет достаточно удобно. Также можно встроить часы с таймером, чтобы было удобно засекать время приготовления пищи.


Всем удачи, море творческих идей и успехов в их реализации.



Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Как сделать вытяжку на кухне своими руками: фото, видео, инструкции

Содержание статьи:

Вытяжка на кухне – разновидность бытовой техники, которая устраняет там неприятные запахи, удаляет из воздуха продукты горения, жир и прочие частицы.

Часто при проведении ремонта и перепланировки кухни старая вытяжка уже не подходит по своим размерам или внешнему виду. В таком случае может помочь самодельная вытяжка, сделать которую по силам каждому.

Что нужно знать перед работой

Самодельная кухонная вытяжка

Самодельная кухонная вытяжка

Перед тем, как приступать к разработке самодельной кухонной вытяжки, необходимо понимать, как именно функционирует такое устройство, просмотреть в сети фото готовых моделей, чтобы выбрать оптимальный для себя вариант.

Не все знают, что существуют такие типы устройств, что не просто вытягивают отработанный воздух, а перерабатывают его специальными фильтрами, выпуская его обратно в очищенном виде. Некоторые же модели просто выводят воздушную смесь из кухни через вентиляционную систему, к которой они присоединяются.

Поэтому первое, что нужно сделать перед тем, как разработать вытяжки своими руками – убедиться, что система вентиляции в доме работает исправно.

Если вентиляция будет загрязнена, сила тяги будет снижена или даже может вовсе отсутствовать. В результате этого вытяжка не сумеет выполнять своих функций. Поэтому перед началом всех работ важно провести очистку системы вывода воздушной смеси из кухни.

Когда на кухне используются пластиковые оконные конструкции высокой герметичности, следует установить на них специальные вентиляционные клапаны, иначе работа вытяжки будет отличаться низкой эффективностью.

Кухонная вытяжка своими руками может быть одной из двух разновидностей:

  • активная;
  • пассивная.

Модели пассивного типа удаляют воздушную смесь из помещения только благодаря восходящей тяге, поскольку в них нет никаких вентиляторов или электродвигателей. Вследствие этого, сделанная самостоятельно вытяжка подобной разновидности сможет работать только в случае, если вентиляция будет находиться в прекрасном состоянии.

Активные вытяжки функционируют благодаря установленному электромотору. Подобные модели отличаются высокой эффективностью, однако потребляют немало электричества.

Необходимые материалы и используемые инструменты

Следующий этап процесса, результатом которого будет вытяжка для кухни своими руками – подготовка или приобретение всех требуемых инструментов вместе с материалами. Среди них:

  • листы гипсокартона, отличающегося повышенной стойкостью к воздействию влаги;
  • профили с оцинкованной поверхностью;
  • перфорированный уголок;
  • труба-гофра;
  • крепежные элементы;
  • изоляционный материал на гофру;
  • краска и шпаклевка, шпатель и кисти;
  • перфоратор и шуруповерт;
  • накладки для уголков.

Последовательность выполнения работ

Готовый каркас для вытяжки

Готовый каркас для вытяжки

После подготовки всех требуемых материалов вместе с инструментами, можно начинать выполнять необходимые работы. Первым их этапом является разметка будущего прибора и его воздуховода на стенах помещения. Самым простым вариантом будет случай, когда вентиляционное отверстие располагается прямо над варочной поверхностью. Если же оно где-то в стороне, необходимо также разработать короб для декорирования гофры.

В случае отделки кухонного потолка гипсокартоном, воздуховод можно будет частично задекорировать им.

На следующем этапе требуется сделать каркас для размещения воздуховода с использованием металлических оцинкованных профилей. Монтируют их там, где в будущем пройдет воздуховод, используя анкера. Если труба не будет прямой, профиль нужно будет устанавливать с изгибами в требуемых местах.  Начальный профиль – стартовый – устанавливают вниз несколькими частями, закрепляя их саморезами.

Следующий этап – окончание обустройства короба из гипсокартона. Для этого на уже готовые части устанавливается вторая панель. По завершении разработки нижней части поверх нее устанавливаются поперечные планки, позже они будут обшиты листами гипсокартона.

На четвертом этапе нужно сделать корпус будущей вытяжки. Над плитой устанавливается на стену нижняя часть вытяжного устройства, сделанная из профиля. Задача при этом будет существенно облегчена тогда, когда для прибора предусматривается наличие ниши. Если же ее нет, то нижняя сторона вытяжки к коробу также должна быть прикреплена и с боков. Основные составляющие вытяжки делаются из профиля, прикрепляя их к нижней части. Для придания конструкции большей жесткости ее можно усилить перемычками, которые тоже делаются из профиля.

Короб для воздуховода

Короб для воздуховода

Далее – соединение с вентиляционной системой сделанного воздуховода. При этом используется гофрированная труба.

Чтобы при работе вытяжки не было лишнего шума, трубу необходимо обернуть качественным звукоизоляционным материалом.

Последний этап – отделка устройства. Чтобы сделать это, корпус вытяжки и короб с воздуховодом обшивают листами гипсокартона. Далее на него наносят слой шпаклевки, которая скроет швы между листами и крепежные элементы. После этого остается только покрасить вытяжку и короб, также вместо этого их можно и задекорировать.

Подобная разновидность конструкции подходит и для пассивного, и для активного вытяжного устройства. Во втором случае внутрь корпуса устройства нужно также установить электрический двигатель, подсоединенный к розетке с заземлением. Он будет создавать сильную тягу, которая быстро выведет из кухни отработанный воздух.

Особенности разработки каркаса

Еще один вариант каркаса

Еще один вариант каркаса

Чтобы сделать внешний вид готового устройства привлекательным, потребуется выполнить такие работы.

Собрать основной корпус прибора, установив на его нижнюю часть решетку и при необходимости – электромотор. Если на начальных этапах работы конструкция выглядит не совсем привлекательно – не стоит переживать – обшивка качественно скроет любые неровности.

Далее к основанию прикрепляется каркас, его форму каждый выбирает самостоятельно в зависимости от собственных предпочтений. Главное – внутри должна быть размещена труба воздуховода. При этом можно просмотреть готовые идеи на фото из сети или же сделать все самостоятельно.

Из выбранного материала вырезаются отделочные детали, которыми обклеивается каркас. После высыхания клея поверхность материала шлифуется, на него наносится слой шпаклевки. После ее высыхания остается только покрасить готовую вытяжку, сделанную своими руками, в нужный цвет.

Сделав все правильно, вы сделаете своими руками качественную и функциональную вытяжку, которая не только будет замечательно справляться со своими обязанностями, но также и иметь привлекательный внешний вид.

Таким образом, процесс разработки вытяжки своими руками не подразумевает ничего сложного, так что сделать ее самостоятельно по силам каждому. В результате этого получиться функциональное вытяжное устройство, которое будет отличаться полностью оригинальным внешним видом.

Как сделать трубу своими руками.



       Для самостоятельного изготовления трубы круглого сечения потребуется тонколистовая сталь чёрная или оцинкованная, толщиной 0,45 — 0,5 — 0,55 мм. Такой толщины материала достаточно при устройстве низконапорной или бытовой вентиляции, вытяжки от газового оборудования, водосточной системы. На листе металла острой металлической чертилкой с помощью длинной линейки начертить выкройку будущей трубы. Длину заготовки отмерить равной длине трубы. Если труба будет вставляться в следующую, то к длине заготовки прибавить длину «засова» (например, 7 см). Ширину выкройки вычислить, умножив 3,14 на внутренний диаметр трубы в миллиметрах: D*3,14 (мм). К получившемуся размеру прибавить припуски на фальцевое соединение — по 14 мм с обеих сторон, или 28 мм к ширине выкройки с любой стороны. Итоговая формула ширины заготовки: 3,14D+28 (мм). Отчерченную заготовку вырезать из листа ручными ножницами по металлу.

   По длине заготовки отчеркнуть и отогнуть в разные стороны две кромки для фальцевого соединения трубы. Ширина отгибаемых кромок 7 мм. Эти кромки можно отогнуть и косыми, например: для одного торца будущей трубы 7 мм, а для другого её торца – 9 мм (или 6 на 8 мм). Тогда трубы легко и достаточно плотно будут вставляться одна в другую. Последовательность подготовки фальцевого соединения показана на рисунке:



    Чтобы придать прямому листу жести форму трубы, потребуется толстостенная металлическая труба диаметром 80 — 100 мм, подвешенная горизонтально к доске или к ровной стене в двух «хомутах» из полос тонколистовой стали, как показано на следующем рисунке. Выкройку трубы с подготовленными фальцами заправить в зазор между доской и подвешенной трубой, и постепенно прогинать вокруг трубы-оправки до нужной формы, после каждого прогиба продвигая (проталкивая) заготовку вниз:



   Вынуть заготовку из приспособления, проверить, насколько правильно и равномерно она «прокатана» в форму трубы. Застегнуть фальцы в замок. Убедиться, что обе фальцевые кромки надёжно вошли друг в друга по всей длине соединения. Одеть прифальцованную заготовку (или часть её) на участок рельса, выдвинутого за пределы верстака. Уплотнить фальцевый шов трубы деревянной киянкой. Вдоль всего шва осадить материал, то есть подсечь краем молотка или киянки, создав  таким образом дополнительный замок, который не даст фальцевым кромкам выдвигаться из соединения. Надёжность сборки можно подстраховать заклёпкой.

   Неровности и возможную ребристость самодельной трубы выправить на рельсе деревянным молотком — киянкой. Листовую сталь для изготовления трубных изделий выбирайте такую, на поверхности которой не остаётся совсем, или остаётся малозаметный след при её сгибании-разгибании. Это свойство металла можно проверить, если слегка согнуть и тут же разогнуть жесть в уголке листа. Если для изготовления трубы используется рулонный материал, или оцинкованный лист, явно отрезанный от рулона, то раскраивать его следует так, чтобы направление гибки, проката заготовки совпадало с направлением свёрнутого рулона — это уменьшит проявление рёбер по линиям прогиба. Оптимальная длина трубы 1 м или 1,25 метра, что совпадает с поперечными размерами стандартных жестяных листов.

   Механизированное изготовление труб из тонколистовой стали производится на станках, различными способами, которые кратко описаны на странице «Изготовление воздуховодов».

Отправить ответ

avatar
  Подписаться
Уведомление о
