Wifi антенна своими руками чертежи. Усиленная антенна для роутера своими руками из жестяной банки. Самодельная внешняя всенаправленная Wi-Fi антенна

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

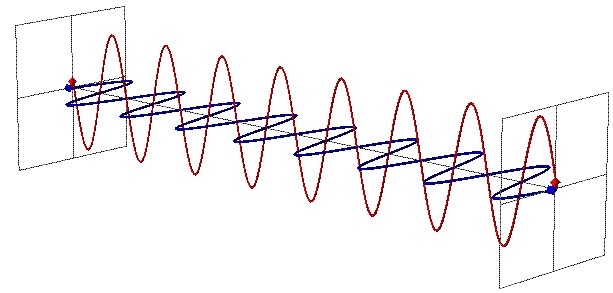

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание! Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно! Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.

Которые, в свою очередь, бывают:

• внутренними,
• наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

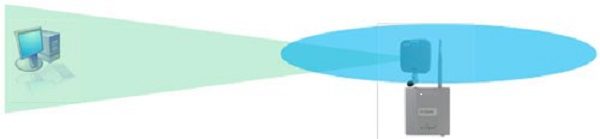

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните! Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

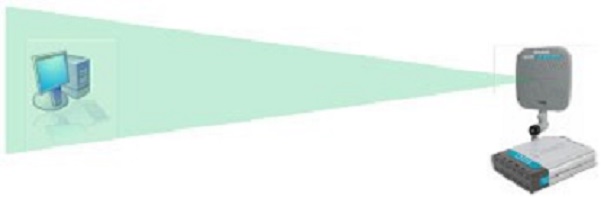

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой св

wifi (вай фай) антенна своими руками: направленная, всенаправленная, мощная

Автор Андрей Смирнов На чтение 13 мин. Просмотров 975 Опубликовано 08.01.2019

Современный человек настолько привык к современным средствам информации и коммуникации, что оказаться отрезанным от интернета для некоторых уже смерти подобно. Причем интернет в сегодняшнем мире передается по телефонным сетям различной пропускной способности, по сетевому кабелю или по вай-фай соединению. При удаленных источниках вай-фай возникает необходимость усиления сигнала. Лучше всего для этих целей подойдет wifi антенна своими руками.

Приемников этого высокочастотного сигнала может быть достаточно много. Это телефон, планшет или можно использовать антенну для ноутбука.Человечество настолько уже отвыкло от проводных соединений, что не представляет себя привязанным к той или иной сети. Кроме этого практически все современные гаджеты имеют wifi-приемники. Поэтому такой вид связи обеспечивает определенную автономность пользователя. Главным недостатком таких приемников является небольшой радиус действия. На большом расстоянии сигнал затухает, и связь пропадает. Также, если на его пути появляется какое-либо препятствие, такое как например, дом он пропадает вообще. И это является главной проблемой такого высокочастотного соединения.

Что необходимо знать об усилении антенной сигнала

Наука которая исследует распространение высокочастотных электромагнитных сигналов называется электродинамикой. Это достаточно сложный раздел физики и многие студенты исследуя его стараются как можно быстрее с ним расстаться. Именно эта наука показывает как распространяется сигнал, и с помощью чего его можно усилить. Но для создания антенны собственными руками нет необходимости исследовать все премудрости этой науки, но определенные принципы использующиеся для приема и усиление сигнала необходимо знать и понимать.

Важным моментом понимания сути вопроса является частота передаваемого сигнала или его длина волны. Чем больше длина волны и соответственно более низкочастотный сигнал, тем большие препятствия она может огибать. Так радио волны длинноволнового и средневолнового диапазонов могут беспрепятственно преодолевать сотни километров. Для волн сантиметрового диапазона расстояние в десятки метров может стать непреодолимым особенно, если на пути встречается препятствие.

Как можно усилить мощность приема и передачи сигнала роутером

Для начала давайте разберемся в терминологии устройств, которые применяются для приема и передачи вай-фай сигнала. В обычной ситуации провайдер предоставляет интернет с помощью кабельного или оптоволоконного соединения. После него хозяин дома или квартиры ставит свой роутер, который принимает этот сигнал, а затем раздает с помощью wifi соединения. Также может использоваться маршрутизатор для раздачи сигнала по проводам, но современные устройства могут объединять обе эти функции в одном приборе. Но вот если необходимо передать интернет даже на небольшое расстояние от дома может возникнуть проблема. На расстоянии несколько десятков метров сигнал может теряться. И тогда требуется его усиление. Зачастую эту проблему может решить внешняя направленная антенна для роутера сделанная своими руками. Без большого труда такое устройство может усилить сигнал до 10 ДБ. Кроме этого существуют и отдельные приемники такого сигнала. Они имеют название-точка доступа. Если использовать антенну для такого устройства и на приеме и на передаче сигнала, то максимально сигнал можно передать на 10 км. При условии обеспечения прямой видимости обоих устройств.

Рефлектор важнейшая часть антенны для повышения ее мощности

Рефлектором называют заднюю часть приемной антенны. Основной задачей этого устройства является не только ограничение приема сигнала с тыльной стороны, но и усиление принятого сигнала с фронтальной стороны. Как это происходит? Сигнал проходя через антенну отражается от рефлектора и возвращается обратно. При этом важно, чтобы расстояние от рефлектора до излучателя было кратным четверти длины волны. В этом случае происходит интерференция волны на излучатели и она усиливается.

Важно не только правильно выбрать материал, из которого будет сделан рефлектор, но и его геометрические размеры. Материал должен иметь хорошую проводимость. Лучше всего для этих целей подойдет медь. Можно использовать фольгированный гетинакс или стеклотекстолит. Стеклотекстолит надежней, так как медная фольга на нем более качественно приклеена. Не рекомендуются различные металлические крышки и коробки с неровными краями, так как эффект будет отрицательным. В промышленном производстве используется медная сетка, но этот вариант более дорогой с финансовой точки зрения.

Использовании поляризации антенн для улучшения приема

Вопрос поляризации больше всего влияет на помехозащищенность wifi соединения. Таким образом возможен прием более слабого передатчика за счет выделения его сигнала из множества других. Этот вариант работает в местности, где одновременно могут работать несколько передатчиков и мешать друг другу. Выбирая соответствующую поляризацию возможно защитится от мешающих станций. При передачи на небольшие расстояния, например 2 километра, для вай фай на прямой видимости поляризация большого значения не имеет. Поэтому могут применять как вертикальную, так и горизонтальную поляризацию. Некоторые специалисты предпочитают использовать круговую поляризацию, но как правило, с ней проблем при настройке гораздо больше. Но один раз настроив дальше можно не не беспокоиться об уровне помехозащищенности данного высокочастотного соединения.

Какова дальность действия вай фай антенн

Зачастую дистанция является самым важным параметром, ради которого и городят сам огород. Поэтому вопрос: на какое расстояние можно передать wifi имеет первостепенное значение. На дальность действия играет несколько факторов. В первую очередь это зона прямой видимости. На пути между приемником и передатчиком не должно быть ни каких препятствий. Это расстояния можно увеличить, если поднять их на определенную высоту. Второй момент Это размер и количество излучателей. И последнее это направленность антенны. В дальнейшем мы рассмотрим два типа антенн и их основные особенности.

Но стоит понимать следующее, чем уже диаграмма направленности той или иной антенны, тем выше ее коэффициент усиления. Но при большом расстоянии и узкой диаграмме направленности любое раскачивание антенны ветром будет приводить к тому, что связь будет неуверенной. Поэтому стараются найти золотую середину между коэффициентом усиления и шириной диаграммы направленности. В реальности хорошим коэффициентом усиления будет цифра в районе 12 ДБ.

Основные виды самодельных wifi антенн

Как уже писалось выше основных видов всего два. И они классифицируются по форме диаграммы направленности. Существуют все направленные антенны, у которых диаграмма представляет собой почти классическую окружность в центре которой находится передатчик. И направленные антенны. Эта категория вмещает в себя массу различных подвидов. Которые разработаны под определенные цели. У каждого вида собственная диаграмма направленности обеспечивающая выполнение поставленной перед ней задачей.

Причем спорить о том, какая из антенн лучше абсолютно бессмысленно. Так как важно сделать именно такую антенну, которая будет удовлетворять потребностям своего создателя, так как такая конструкция представляет собой wifi-удлинитель между приемником и передатчиком. А от такого удлинителя ожидается, что он обеспечит надежную связь между двумя точками во времени и пространстве. Если такая связь работает на отличено, значит пользователь сделал правильный выбор. Теперь давайте рассмотрим основные виды антенн и определимся со сферой их применения.

Всенаправленные устройства обеспечивающие круглую диаграмму направленности

Всенаправленная антенна находится практически на каждом роутере и представляет собой штырь определенной длины. Как раз длина этого штыря очень важна, так как он должна содержать кратное количество четвертей длины волны вай-фай сигнала. Причем при правильном выборе этой длины максимальная напряженность электромагнитного поля будет находится как раз на конце этого штыря, что обеспечит передачу максимальной мощности в пространство находящееся рядом с этим штырем. Некоторые роутеры для увеличения мощности передачи используют два и даже три штыря. При этом диаграмма направленности меняет свою форму, но она также близка к окружности.

Сфера применения таких антенн находит больше в общественной плоскости. То есть, если необходимо обеспечить передачу вай-фай сигнала пользователям, которые могут находится в любой точке помещения с любой стороны. Или, например, на дачном участке если такой передатчик поставить на крыше дома, то на расстоянии сотни метров с любой стороны дома можно подключиться к интернету на любом гаджете, что достаточно удобно, и такая связь будет стабильной несмотря на перемещения по участку.

Устройства направленные в определенную сторону с высоким коэффициентом усиления

Вопрос о том как сделать антенну с высоким коэффициентом усиления всегда интересовал радиолюбителей. Так как всегда находилась область применения такого устройства. Например, в частном секторе необходимо передать интернет от одного дома к другому. Обстоятельства складываются так, что пробросить кабель не возможно, слишком большое расстояние и необходимо по пути следования ставить усилители. А вот передача по воздуху, особенно, если существует прямая видимость и расстояние меньше десяти километров возможно. На сегодняшний день существует достаточно много разработок самых разнообразных самодельных антенн. И пользователи сети не только хвастаются своими самоделками, но и с удовольствием делятся опытом по изготовлению и настройке таких устройств. Давайте рассмотрим что необходимо чтобы изготовить такое устройство своими руками.

Технология изготовления антенн своими руками

Вопрос как сделать самому устройство для передачи вай-фай сигнала на большие расстояния всегда интересовал пытливые умы. И в интернете можно найти достаточно много материала о том, как выполнить эту работу. Давайте рассмотрим преимущества самостоятельного изготовления такого устройства. Не стоит забывать что устройства выпускаемые нашей промышленностью являются достаточно дорогим удовольствием. И не всегда имеется возможность приобрести его. А вот сделать его своими руками из подручных средств обойдется в несколько раз дешевле. Также нельзя сбрасывать со счетов и творческий фактор. Человек изготавливая нужную ему вещь собственными руками, получает от этого не только материальное удовлетворение, но и моральное. А если при этом он снимет весь этот процесс на видео и поделится им с социальных сетях, то он сможет заработать себе определенную сумму денег и уважение окружающих, а это намного больше чем заказать в интернет магазине такое устройство и установить его у себя дома.

Изготовление излучателя основного элемента wifi-антенны

По своей сути излучатель является внешним адаптером приемника или передатчика, находящегося внутри того или иного гаджета. Такой излучатель является сердцем всей системы передачи данных и от того как он качественно и точно собран, будет зависеть и качество соединения гаджета с интернетом. Существуют два стандарта передачи информации по вай-фай соединению. Это частоты 2,4 и 5 ГГц. Соответственно подбирая излучатели под эти частоты необходимо точно изготовить все геометрические размеры. Стоит помнить, что излучатели на частоте 2,4 ГГц способны передавать информацию на более далекие расстояния, так как скорость их затухания меньше. А вот более высокочастотные излучатели 5 ГГц диапазона, хотя имеют и меньшую дальность действия способны передавать больший объем информации. Поэтому выбирая частоту передачи необходимо оценить особенности собственного канала передачи данных. Теперь давайте рассмотрим наиболее распространенные формы излучателей применяемые в самодельных антеннах.

Двойной биквадрат наиболее распространенная форма излучателя

Устройство построенное по такой схеме может обеспечить сверхдальняя прием вай-фай сигнала на расстоянии прямой видимости . Коэффициент усиления такой антенны может превышать 12 Дб. Как изготовить такой излучатель? Чаще всего его изготавливают из медной одножильной проволоки. Если рассчитывать излучать на частоту 2,4 ГГц, то толщина такой жилы должна составлять 1,8 мм в диаметре. А это как раз толщина провода сечением 2,5 квадрата. Предварительно очистив провод от изоляции необходимо его качественно выровнять. Затем начинаем выгибать из нее восьмерку, которая состоит из двух прямоугольных квадратов. Причем внутреннее расстояние между гранями этих квадратов должно составлять 29мм а внешнее 30,5. Очень удобно изгибы делать с помощью утконосов. Далее две ближайшие точки на разных сторонах этой восьмерки залуживаем оловом, так как это места пайки будущего кабеля соединения антенны.

Алюминиевые банки самый дешевый излучатель для вай-фай антенны

Конечно, антенна построенная по такому принципу не является самой дальнобойной, но тем не менее от 4 до 6 Дб усиления она обеспечит. Изготовить ее достаточно просто. Необходимо подобрать качественный материал, желательно алюминий, так как жестяная банка со временем проржавеет и ее качества, как антенны, ухудшаться. Но перед тем как начать изготовление необходимо вычислить два размера. Это размер, где будет прорезаться банка и в нее вставляться излучатель, он составляет четверть длины волны от дна банки. И длину самой банки она должна составлять три четверти или пять четвертых длины волны. В этом случае сигнал на краю банки будет максимальным. Если в разрез банки вставить 3g модем, то это будет самый простой передатчик направленного действия. При этом даже нет необходимости заботится о подключении такой антенны к гаджету, так как модем уже имеет usb разъем. Единственное о чем важно побеспокоиться так это о том как качественно сделать разрез в банке, чтобы не повредить сам модем.

Мощная антенна из листовой жести

Иногда такую антенну еще называют FA-20. Она достаточно громоздкая, но может обеспечить уверенный прием сигнала на расстоянии до нескольких километров. Эту самодельную антенну дальнего действия лучше всего изготовить из тонкого медного листа. Но так как это удовольствие достаточно дорогое вполне подойдет и листовая жесть. Необходимо вырезать квадраты размером по 54 мм, их в нашем случае понадобиться восемь штук. С помощью полосы шириной в 6 мм из этой же жести соединяем эти квадраты в единую схему. Спаивать лучше всего паяльником мощностью 100вт. Рефлектор изготавливаем из этой же жести в виде короба размером 450*180*20. Излучатель крепим к коробу на стойках с зазором 20мм. Остается только кабелем подключить готовую антенну к роутеру. Давайте рассмотрим как это сделать.

Подключение антенны к роутеру

Для этого потребуется не так уж и много инструментов и материалов. В первую очередь стоит обратить внимание на качество кабеля. Если расстояние до точки подключения не велико, то качество кабеля может не сыграть существенной роли. Но если это расстояние будет исчисляться метрами или десятками метров, то лучше всего использовать качественный высокочастотный кабель применяемый в спутниковом телевидении. Не менее важно правильно подобрать разъем который будет находиться на конце кабеля. Он должен быть ответной частью разъема, который выходит из роутера для подключения антенны. Также немало важно качественно разделать кабель и запаять разъем.

Тесты антенны, сделанной собственными руками

Конец работы лучше ее начала, написано в одной мудрой книге. Поэтому после окончания сборки антенны проверить качество ее работы. Такие тесты всегда проводились, когда выпускалась новая продукция. Поэтому важно проверить, как антенна направлена и какой диаграммой направленности она обладает. Также немало важно вычислить дальность, на которой можно осуществить уверенный прием например на ноуте. После этого можно подвести итог проделанной работе и получить моральное удовлетворение от ее результата.

Плюсы и минусы самодельного устройства

При изготовлении наружной антенны важно оценить все за и против проделанной работы. А еще лучше это сделать еще на этапе планирования работ. Что можно отнести к минусам самодельной вай-фай антенны? Заводское изготовление всегда будет иметь более презентабельный вид. Надежность изготовления в заводских условиях тоже можно считать лучшей. Но давайте взвесим и плюсы такого изготовления. Это в первую очередь стоимость изделия. Заводские антенны будут в разы дороже. А если брать 4g антенны то разница в стоимости будет еще выше. Нельзя не учитывать и временной фактор. Некоторые виды антенн рассмотренные в этой статье можно изготовить в течение пятнадцати минут. А заказ антенны в интернет магазине и ее доставка может длиться неделями в зависимости от места расположения покупателя. Нельзя также не учитывать и творческий фактор, а также удовлетворение, которые получает человек видя результат собственного труда.

Что советуют специалисты

Самодельная wi-fi антенна изготовленная умелыми рукам может показывать гораздо лучшие результаты при тестировании чем устройства сделанные на конвейере. Так как человек при выполнении творческой работы, вкладывает в ее свою душу и стараться выполнить ее как можно качественнее. Поэтому, если есть определенные технические способности, то доставьте себе удовольствие и и изготовьте такую антенну для себя самостоятельно.

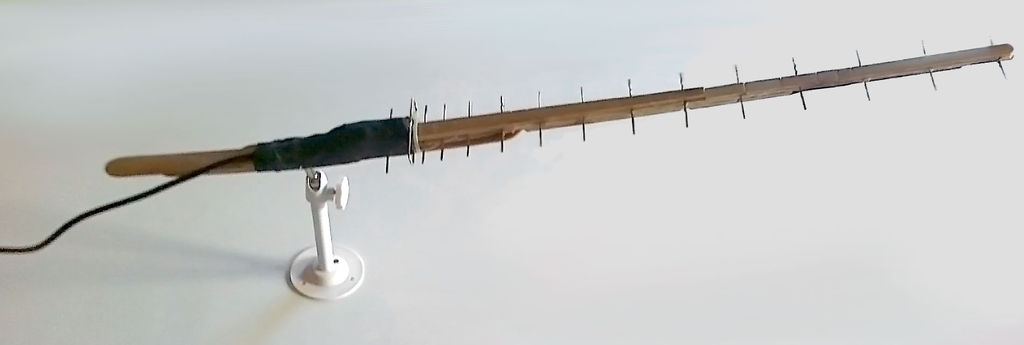

Самодельная WIFI 2.4 GHz Яги-антенна для компьютера

С помощью этой WIFI антенны для компьютера вы сможете увеличить радиус действия вашего вай фай или других устройств, работающих на частоте 2.4Ггц (например, камеры наблюдения) до 10 километров. Антенна-Яги – это как телескоп для радио волн, она гораздо эффективнее, чем антенна из-под банки спринглз.

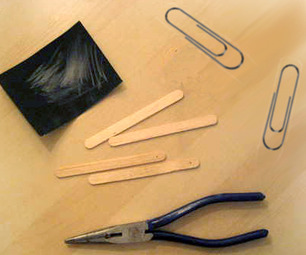

Шаг 1: Что вам потребуется

Проект абсолютно простой.

• Принтер, компьютер
• Палочки от мороженного
• Клей ПВА
• Супер клей
• Большие скрепки (или любая жесткая металлическая проволока)
• USB WIFI, предпочтительно с расширением для антенны или устройства 2,4 ГГц
• Паяльник и свинец
• Наждачная бумага
• Ножницы
• Плоскогубцы или кусачки (см. на фото)
• Линейка с миллиметровыми делениями или штангенциркуль

Шаг 2: Краткий обзор работы

Этапы работы над WIFI антенной для ПК следующие:

1. Распечатайте масштабированный шаблон антенны* (ссылка в следующем шаге).
2. Обрежьте скрепки и приклейте их.
3. Сделайте каркас антенны из палочек от мороженного.
4. Подключите USB устройство к антенне.

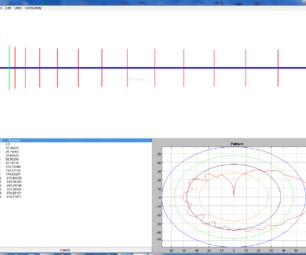

*Я использовал Yagi modeler java applet для создания диаграммы. Вы можете найти этот апплет на просторах интернета (просто загуглив «Yagi modeler»), а его владелец W9CF.

Апплет создает диаграмму и параметры элементов (длину, расположение). Я аккуратно масштабировал диаграмму и превратил ее в шаблон, чтобы упростить процесс постройки.

Вы можете посетить сайт AB9IL, чтобы получить более подробную информацию об использовании апплета для этой и многих других антенн.

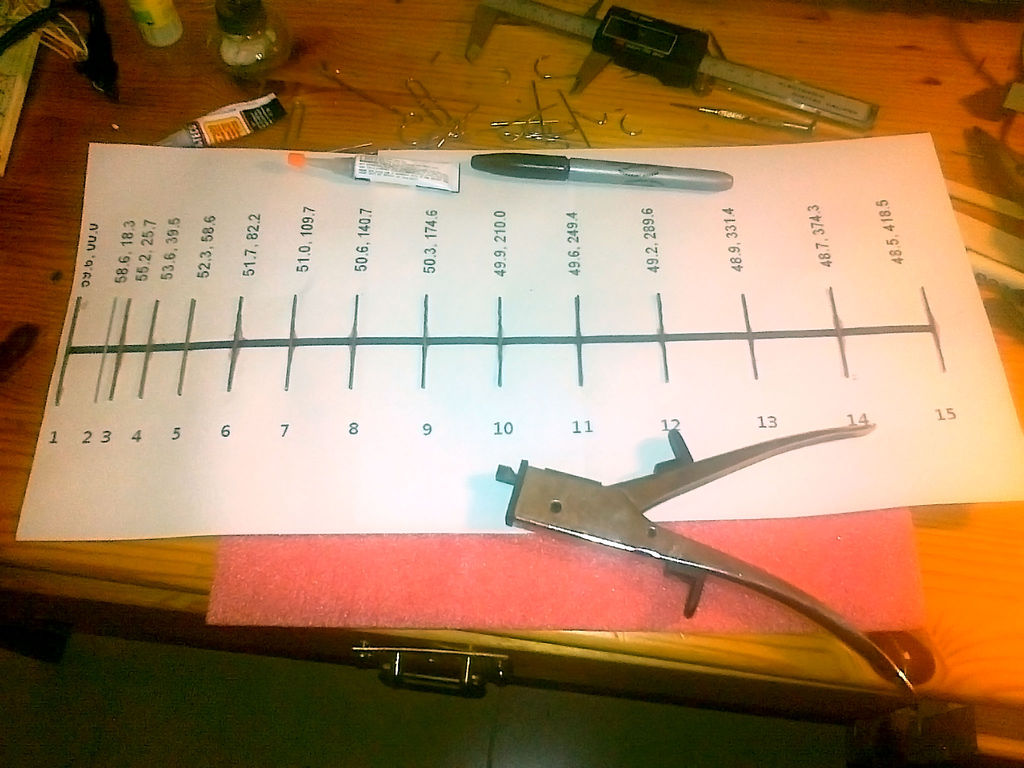

Шаг 3: Печатаем диаграмму

Самый главный момент, это напечатать шаблон в правильном масштабе. В прикрепленном ниже .zip файле вы найдете три .png изображения.

Так как антенна длиннее, чем лист А4, вам придется напечатать шаблон на 2-х листах (part1 и part2). На всякий случай в третьем файле вы найдете шаблон целиком, на тот случай, если у вас есть возможность распечатать изображение такого размера.

ПЕЧАТАЕМ:

1. Убедитесь, что в свойствах принтера у вас стоит «Оригинальный размер» (не растянуть по странице и т.д. и т.п.).
2. Установите ориентацию принтера – альбомная.

Проверяем масштаб:

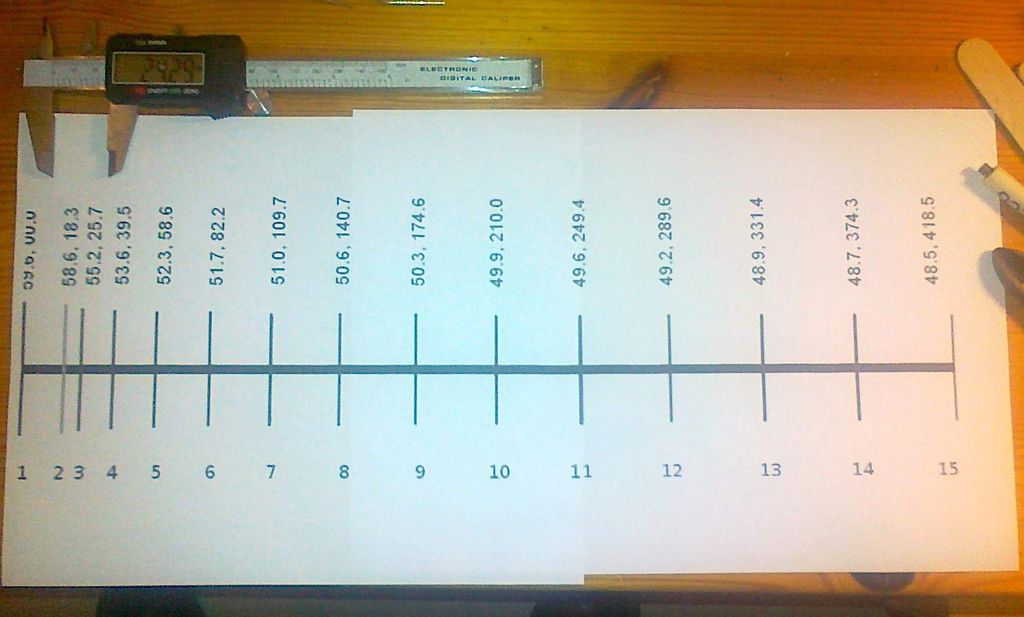

Используйте линейку или штангенциркуль для того, чтобы проверить масштаб. Вертикальные линии, представляют собой «элементы Яги» и будут сделаны из скрепок. Горизонтальная линия, это хребет антенны, он будет сделан из палочек от мороженного.

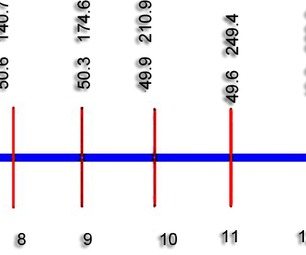

Вы так же наверняка заметили пару цифр возле элементов. Первые цифры – это длина элемента в миллиметрах. Вторые цифры – расстояние от начала диаграммы до элементов в миллиметрах.

Замерьте размер и положение нескольких элементов на каждой распечатке, если измерения совпадают с цифрами, значит вы напечатали шаблон в верном масштабе.

Затем наложите обе распечатки друг на друга, так чтобы они совпали в районе 10-11 элемента и склейте их при помощи скотча или клея ПВА.

Файлы

Шаг 4: Отрезаем и крепим скрепки

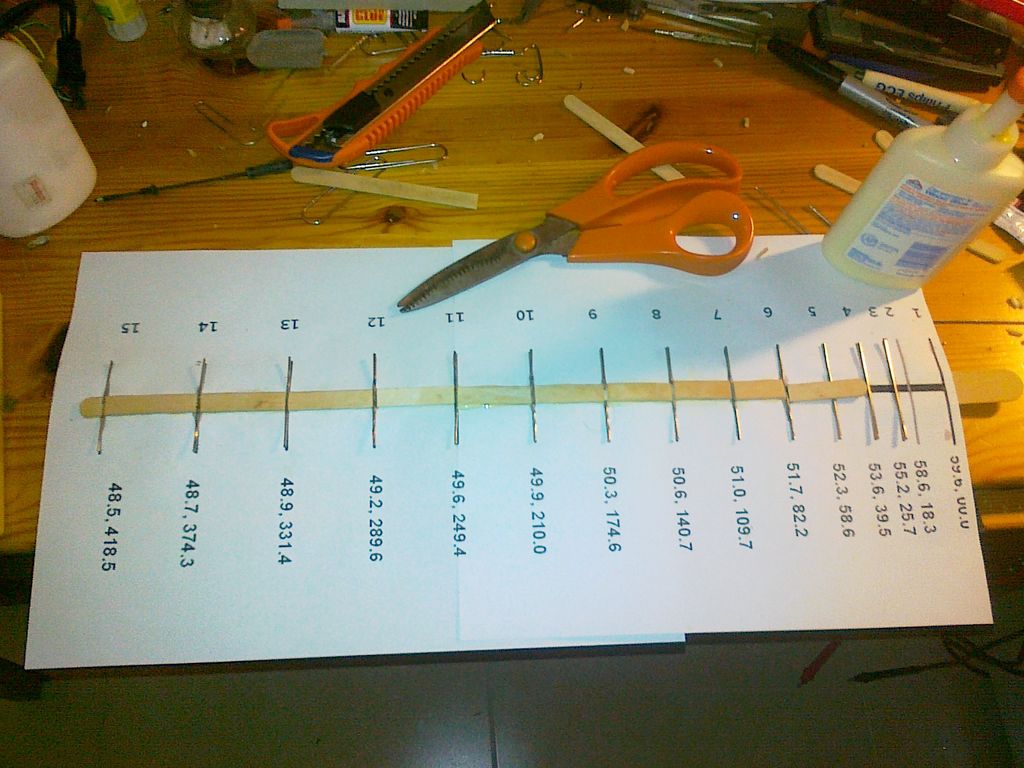

Вам необходимо обрезать скрепки с помощью плоскогубцев или кусачек так, чтобы они совпадали с вертикальными элементами. Это довольно просто, приложите скрепку к шаблону, сделайте заметку с помощью маркера и отрежьте.

Перед поклейкой, убедитесь, что длина каждого элемента соответствует его длине на диаграмме. После, приклейте их при помощи суперклея.

Элемент №2 отложите на потом. Этот элемент используется для подключения электроники и называется «ведомым элементом» (так как управляется электроникой)

Шаг 5: Строим основание

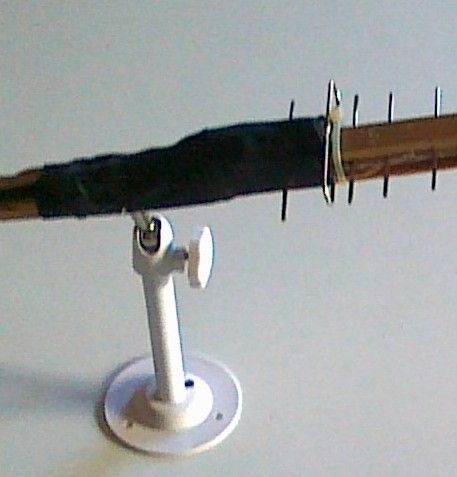

Хребет будет удерживать форму антенны. Я просто отрезал палочки от мороженного и устанавливал их между элементами, склеивая с помощью клея ПВА.

Начинайте с конца – 15 элемента, когда дойдете до 2, переходите к следующему шагу.

Шаг 6: Делаем ведомый элемент

Ведомый элемент в WI FI антенне для ноутбука, обычно второй с начала, он подключает к USB WIFI или 2.4 ГГц устройству. Элемент представляет собой разорванную петлю, а не прямой провод. Она резонирует на определенной радиочастоте в зависимости от ее размеров. Разумеется, размеры ведомого элемента в этой антенне установлены на частоте 2,4 ГГц.

Так уж вышло, что размер соответствует размеру большой бумажной скрепки. Вам нужно закрепить скрепку таким образом, чтобы она шла вокруг, но была не сплошной, а имела небольшой зазор в центре (см. Фото)

Установите его и приклейте суперклеем, затем доделайте хребет.

Когда все элементы и палочки находятся на месте, укрепите антенну еще одним слоем палочек от мороженного. Наклеивайте полные палочки на верхушке антенны. В результате антенна должна стать жесткой. Затем аккуратно оторвите бумажный шаблон.

Шаг 7: Подключаем антенну к WiFi модему

Это самая сложная часть, многое зависит от вашего оборудования, пожалуйста, прочитайте весь шаг очень внимательно.
Идея заключается в том, чтобы припаять провод между выходом RF на плате WiFi и активным (пассивным) элементом антенны.

Проблема в том, что обычно USB модемы оборудованы собственной внешней или внутренней антенной. Модемы, оборудованные внешней антенной, как мой, гораздо легче подключить, вам надо лишь заменить внешнюю антенну. В устройствах оборудованными внутренней антенной, возможно, потребуется немного изменить ее, как показано на рисунках. Вам потребуется немного поэкспериментировать.

Я попытался припаять коаксиальный кабель к антенным разъемам моей платы и двум концам петли активного элемента антенны, но в моем случае это не сработало. Я не знаю почему, но другие люди, подключили свою антенну именно таким образом.

В моем случае я просто припаял одну тонкую нить медного провода между активным элементом ленточной антенны и одним концом петли ведомого элемента.

Пожалуйста, прочтите аннотации к фото для получения дополнительных деталей.

Шаг 8: Эффективность

Производительность антенны меня очень впечатлила, особенно учитывая легкость сборки своими руками. Я смог увидеть WiFi отеля, который находился в 3х километрах от моего дома. Самой сложной частью было подключение антенны к USB-модему.

Антенна для wi-fi роутера своими руками

Часто владельцы больших квартир и многоэтажных частных коттеджей хотят беспрепятственно пользоваться интернетом в любом уголке своего дома. Но мощности вай фай маршрутизатора не всегда хватает. Для улучшения качества сети может быть использована антенна для wi-fi роутера. Своими руками нетрудно изготовить конструкцию любой мощности и направленности.

Плюси и минусы самодельного устройства

По умолчанию роутер заводского изготовления оснащен всенаправленными антеннами с коэффициентом мощности 2dB. Он передает интернет сразу во всех направлениях. В результате сигнал «растягивается» по всему периметру и слабеет.

Если на пути сигнала находятся одна или две стены, импульс может не пройти сквозь них и в дальнем помещении сети не будет. Положение исправит покупная или самодельная вай фай антенна для роутера большей мощности.

Всенаправленная антенна особо ситуации не изменит, так как сигнал по-прежнему будет уходить в разные стороны.

Лучше сделать антенну для вай фай роутера направленного действия. Устройство сконцентрирует сеть в более узком секторе и существенно увеличит силу сигнала.

Владельцам коттеджей, которые хотят пользоваться интернетом не только дома, но и на участке, понадобится внешняя антенна для роутера. Ее можно купить, но лучше сделать своими руками. Если это будет направленная антенна, она сможет охватить сетью конкретный участок, не раздавая интернет по сторонам. Изготовить ее совсем нетрудно.

Направленная антенна своими руками

Наиболее популярна и проста в изготовлении самодельная антенна для wi-fi роутера из металлических банок. Сделать ее просто, но слишком большого увеличения сигнала она не даст.

Если необходимо улучшить качество сети в своем доме и на прилегающей территории, потребуется изготовить более мощное устройство.

Как сделать wi-fi антенну для роутера:

1. возьмем трубочку из меди длиной 10-11 см. С одного конца сделаем спил 1-2 мм, удалив часть стенки;
2. из куска проволоки сечением 1.2 мм и 30 см длиной сделаем биквадратный контур с рабочей стороной 3,5 см. Для этого отмерим 15 см и согнем проволоку на 90 °. Далее доведем конструкцию до квадратной восьмерки и обрежем концы. Они не должны доходить до середины проволоки на 2 мм. Зачистим;
3. возьмем кусок текстолита, покрытого фольгой, и в середине сделаем отверстие. В него должна с трудом входить трубка из меди;
4. припаяем трубочку к текстолиту под углом в 90°;
5. на стенку трубки прикрепим медную конструкцию так, чтобы ее середина не соприкасалась с трубкой и не доходила до текстолита на 1 см;
6. внутрь трубки протащим кусок провода РК-50. На середину восьмерки «посадим» жилу. На другой конец кабеля припаяем разъем.

Полученная антенна к роутеру монтируется в вертикальном положении. Свой девайс подойдет для создания связи стандарта 802.11 n на территории квартиры, двора или между домами.

Другие самодельные устройства

Любая wi-fi антенна для роутера своими руками проста в изготовлении. Такое устройство вполне может заменить стоковую антенну на 2-3 dB, входящую в комплект маршрутизатора и увеличить зону покрытия более чем в два раза.

Для использования на улице подойдет выносная антенна для роутера на 8-10 dB, изготовленная из спутниковой тарелки. Для этого следует модернизировать покупную тарелку, расположив в центре самодельную антенну и соединив ее с роутером. Конструкция устанавливается на самом высоком месте дома.

Кроме тарелки для изготовления антенны можно использовать самоделку из обыкновенной фольги. Но в этом случае ее нужно будет укрыть от дождя и ветра, поместив на чердак или в другое закрытое место.

Для стабилизации сигнала в небольшом помещении можно изготовить штыревую антенну. Это аналог стоковой антенны, которой комплектуется вай фай роутер. Такое девайс, сделанный своими руками, намного мощнее и лучше раздает сеть.

Для его изготовления требуется кусок медной проволоки и BNC разъем. Припаяв конец проволоки к «маме» разъема, необходимо через 61 мм от основания скрутить из проволоки кольцо. Затем через 91 мм обернуть еще одно кольцо и через 83 мм от последнего кольца обрезать проволоку. Антенна на wi-fi роутер готова.

Существует множество других конструкций самодельных устройств. Какой вариант антенны для роутера выбрать — зависит только от пользователя, его потребностей и способностей. Любая самодельная вай фай антенна для роутера поможет улучшить качество сигнала в разы.

Как улучшить антенну WiFi роутера

Превратите антенну обычного WiFi роутера в улучшенную, которая будет иметь больший радиус действия, и все это можно сделать за 15 минут без всяких на то затрат.
Очень часто к недорогих WiFi роутерах используется узкодиапазонная штыревая антенна. По сути это всего лишь отрезок провода. В дорогих же роутерах уже идет более длинная антенна с согласующими витками. Естественно, такая антенна ловит в разы лучше. У меня дома используется дешевая модель роутера, для которой я буду делать хорошую антенну, на подобии дорогих моделей.
И так, приступим…

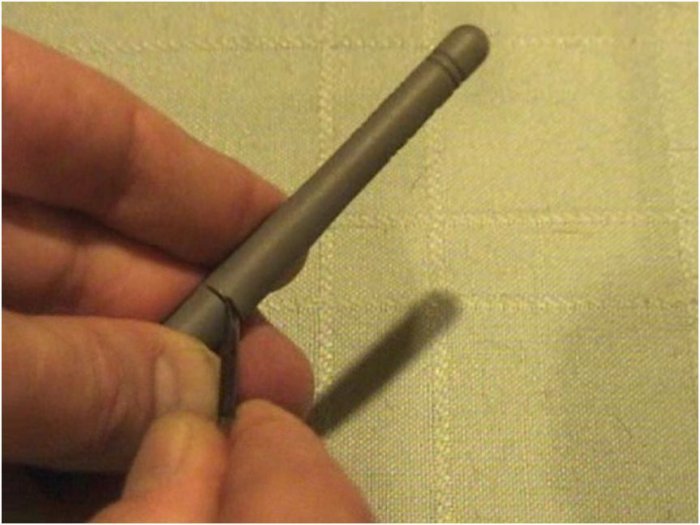

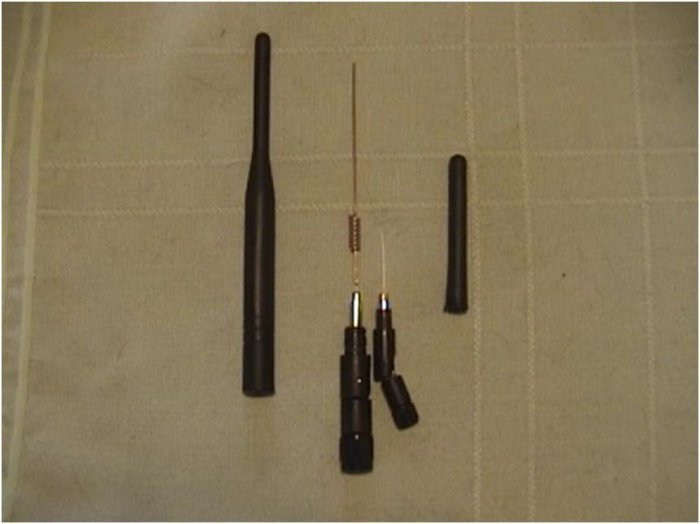

Снимите верхнюю часть пластика с антенны.

Для этого отлично подойдет маленькая отвертка.
Нужно повторить форму улучшенной антенны, как показано фото

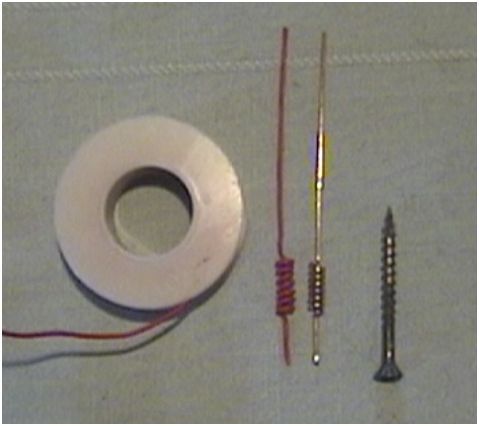

Вам понадобится: небольшой изолированный или неизолированный медный провод, шуруп по дереву, мерная рулетка и паяльник

Отмеряйте 7 см провода и сделайте в этом месте изгиб

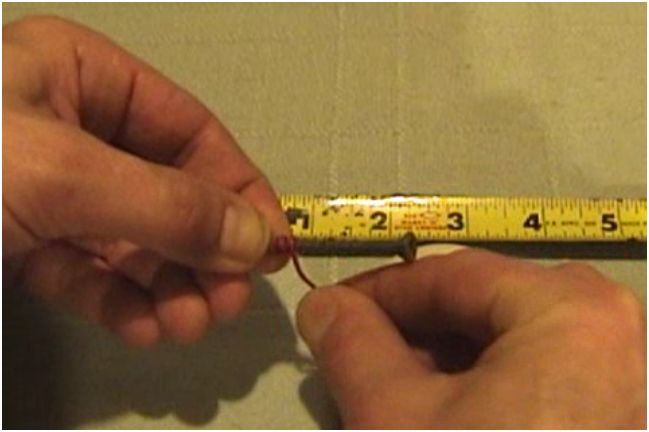

Используя шуруп в качестве шаблона, намотайте на него полные семь витков провода начиная с отмеченного места. Для того, чтобы вытащить шуруп, проверните его против часовой стрелки.
Обрежьте провод на 2 см ниже полученной пружины.

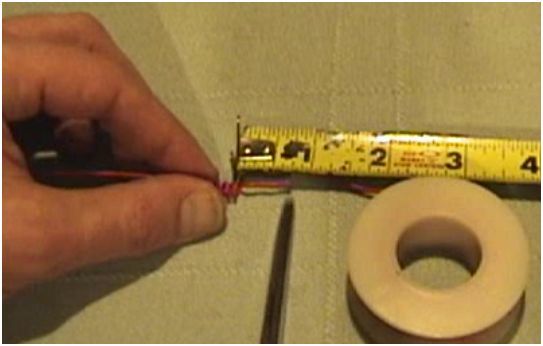

После этого нужно очистить 3 мм от изоляции или зачистить 3 мм неизолированного провода (в зависимости от того, какой вы используете).

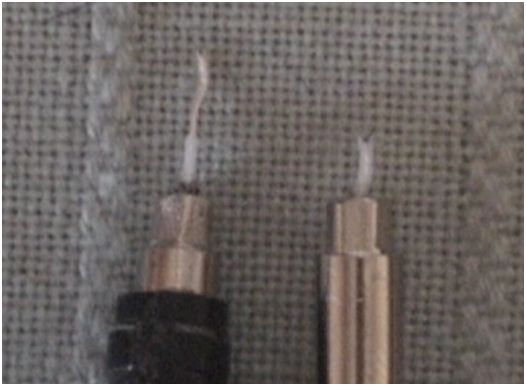

Отрежьте провод стандартной антенны, оставив примерно 6 мм
После этого очистите от изоляции 3 мм.

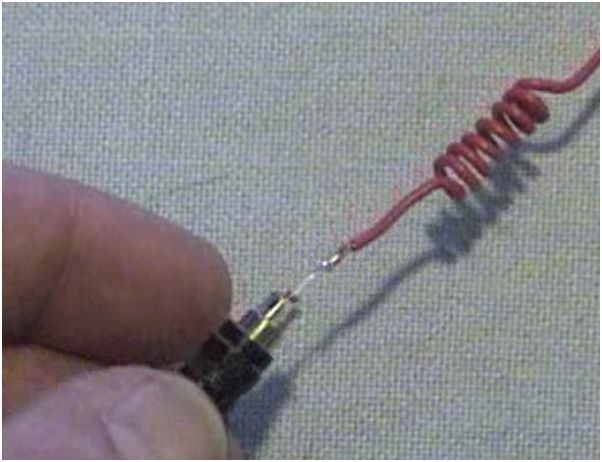

Припаяйте новую антенну к остатку провода.

Для этого нужно наложить неизолированные части проводов.

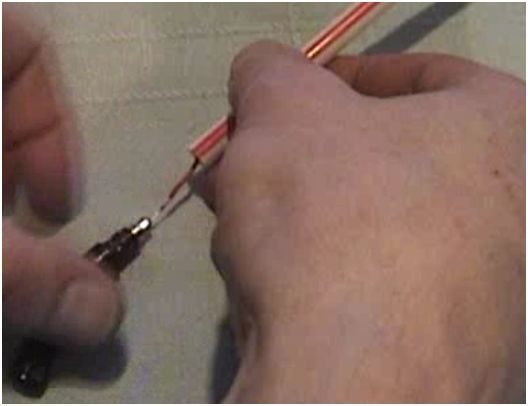

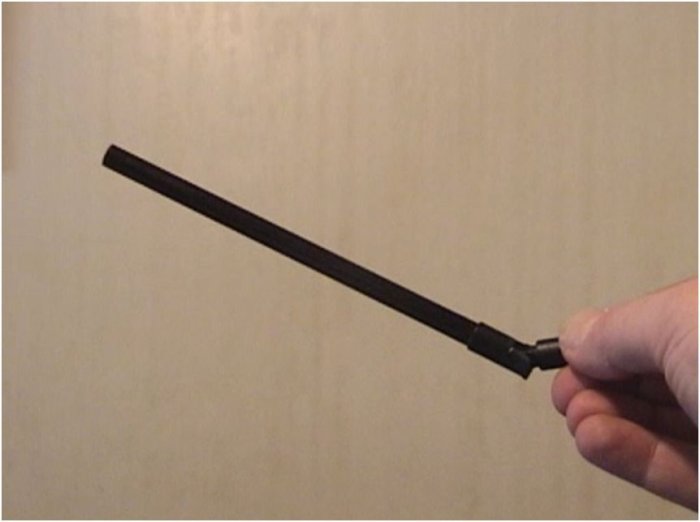

Возьмите крупную соломинку для коктейлей и наденьте ее на антенну.
Например, такие используют в McDonald’s.
Соломинка должна идеально подходить и для основы WiFi антенны.
Их даже не пройдется склеивать. Похоже, что так было задумано.

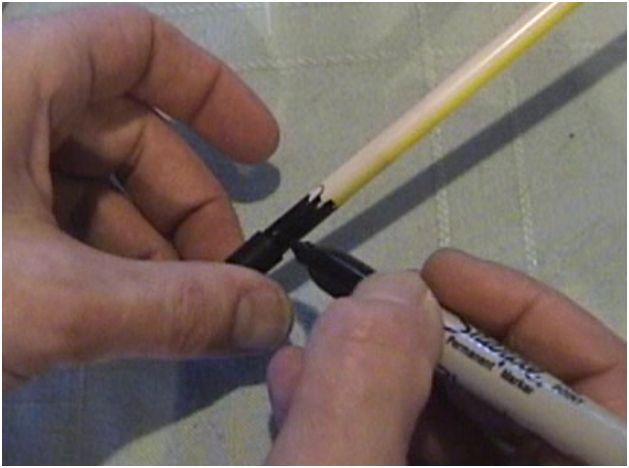

Чтобы соломинка не выделялась, ее можно окрасить перманентным маркером.


Все готово.
Выглядит довольно хорошо. На выходе вы получаете всенаправленную антенну с коэффициентом усиления 5 дБ. Она отлично работает как на адаптере, так и на роутере.
