Содержание

виды и назначение, как сделать своими руками

Из чего состоит газонокосилкаГазонокосилка представляет собой оборудование, предназначенное для ухода за приусадебным участком или декоративным газоном. Ее необходимо выбирать, руководствуясь особенностями и габаритами участка. Для начала нужно дать оценку бугристости, уклону и общей площади газона.

В том случае, если на вашем участке есть кустарники или какие-то деревья, то их будет нужно обходить при использовании газонокосилки, потому для данной цели лучше выбрать маневренное и компактное устройство. При наличии большого газона, можно воспользоваться оборудованием, имеющим широкий захват.

Общие характеристики

Газонокосилки включает в себя следующие узлы:

  • сборник травы;
  • конструкция корпуса;
  • колесное основание;
  • мотор.

В процессе подбора газонокосилки также следует обратить свое внимание на приспособления, которые входят в комплект. Например, с некоторыми приборами в комплекте идет ножик и специальная заглушка для сборника травы.

Мотор

Как сделать газонокосилкуГазонокосилки могут быть аккумуляторными, бензиновыми и электрическими. Последние могут функционировать от бытовой электросети и предназначены для сравнительно небольших участков.

Модели аккумуляторного типа оборудованы батареей. Применяя такое устройство, у вас будет возможность обработать участок с площадью в 6 соток буквально на одной подзарядке АКБ.

Показатели мощности мотора определяют быстроту обработки. Как правило, такое оборудование оснащается двигателями от различных изготовителей. Наиболее качественными принято считать американские и японские моторы.

Низкое качество двигателей китайского производства — банальный и очень распространенный стереотип. Некоторые китайские производители делают двигатели по сертификатам компаний из Японии.

Колеса

Оборудование разной стоимости оснащается и разными колесиками: игольчатыми или шариковыми подшипниками, с втулками из бронзы и т. д. Чем выше цена газонокосилка, тем она удобнее в работе, потому что такое оборудование характеризуется плавным ходом.

Также удобство эксплуатации зависит от диаметра колесиков. То есть, чем он выше, тем комфортнее будет пользоваться оборудованием.

Сборник травы

Существует три разновидности травосборников:

  • пластиковые;
  • матерчатые;
  • комбинированные.

Из чего сделать газонокосилкуСборники травы матерчатого типа очень компактные и легкие, однако их следует время от времени стирать. Когда у сетки забиваются ячейки, то формируется воздушная пробка, которая может запросто стать причиной перегрева двигателя.

Травосборники из пластика производятся с применением высококачественных материалов. Если в сосуд случайно попадет твердый предмет (камень, щепка и т. д. ), то корпус никак не повредится. Контейнер из пластика очень просто очищать. Комбинированные варианты применяются в самых дорогих устройствах. В них совмещены преимущества названных выше разновидностей.

Кстати, газонокосилку можно сделать и самостоятельно.

Достоинства и недостатки

Самодельная сборка газонокосилкиПлюсом самодельного прибора, конечно же, считается экономия средств. Нужные компоненты можно взять из неисправных или устаревших устройств, а также из подручных приспособлений. Другое преимущество — гордость исполнителя, у которого получилось сделать исправное и полезное оборудование.

Уровень качества функционирования устройства находится в прямой зависимости от показателей мощности двигателя. Применение в приборе, сделанном своими руками, недорогого стального сплава может испортить все результаты. Специалисты советуют для данной цели пользоваться сталью высокого качества.

По функционалу и удобству применения промышленное оборудование, конечно же, гораздо лучше самодельного. Газонокосилка, сделанная на заводе, обладает несколькими скоростными режимами, у нее настраивается высота лезвий, а также она издает гораздо меньше шума.

Усовершенствование самодельной газонокосилки, однако, вполне возможно. Опытные мастера оснащают также свои устройства регулируемой ручкой, бамперами для страховки и т. д.

Электрическая газонокосилка своими руками

Какие есть модели газонокосилкиДля того, чтобы сделать самостоятельно газонокосилку электрического типа, можно воспользоваться мотором от какого-нибудь ненужного устройства. Двигатели, которыми оборудуется бытовая техника, могут быстро перегореть. Даже пылесосы оснащаются слабыми моторами. Для максимально комфортной эксплуатации самодельной газонокосилки, желательно брать мотор с мощностью не меньше одного киловатта.

Лезвие можно вырезать из прочного стального сплава. Можно также воспользоваться круглым диском, заранее его заточив.

Ручка прибора может применять от старой коляски или тележки. Применение в качестве каркаса телеги или коляски существенно облегчает производство оборудования, но все составляющие конструкции обязательно должны быть достаточно прочными. Можно также сделать ручку из труб, воспользовавшись сваркой.

Шнур, посредством которого будет подаваться электропитанием, рекомендуется удлинить. Колесики в этом случае не должны быть слишком массивными.

Сбор

Какие есть устройства газонокосилокСначала нужно сделать каркас из металла. На него монтируется мотор с помощью болтов. Снизу каркаса закрепляется механизм для резки, который подключен к мотору. За ним можно поместить мешочек-травосборник.

Вокруг лезвий необходимо поставить кожух для защиты. Мотор и соединение с лезвиями обязательно должны быть надежно закрыты, чтобы в них не попала трава.

Механическая газонокосилка

Оборудование механического типа издает гораздо меньше шума, также ему не требуется энергопотребление. С такой газонокосилкой даже можно работать под дождем, но ее сложнее сделать. Вся проблема состоит в том, что очень трудно подобрать шестеренки, колесики и лезвия.

Косилка, оснащенная парой лезвий, нуждается в быстром вращении лезвий. Оно должно создаваться благодаря движению колесиков и шестеренок. Создание такого оборудования требует от исполнителя максимальной внимательности и терпения.

Бензиновое оборудование

Самодельный прибор на базе бензиновой пилы — прекрасное решение, позволяющее сэкономить деньги. Для сборки требуется каркас, мотор и топливный бак. Показатели мощности такого оборудования дают возможность косить плотную и крупную траву. Лезвия можно заменить звездочкой бензиновой пили.

Не забывайте, что пользоваться газонокосилкой бензинового типа нужно очень аккуратно, соблюдая все требования безопасности, так как бензин представляет собой легковоспламеняющееся вещество.

Меры безопасности

Как эксплуатировать газонокосилкуОборудование для скока травы, изготовленное самостоятельно, требует предельно внимательного и грамотного отношения в процессе сборки, а также тщательного соблюдения мер безопасности в процессе эксплуатации.

Перед тем, как пользоваться таким устройство, нужно осмотреть конструкцию на наличие открытых и поврежденных элементов. После этого нужно проверить надежность крепления составляющих. Оборудование вибрирует при работе, что обуславливает разбалтывание крепежей.

Это может привести к крайне печальным последствиям.

К трагедии также может привести наличие на территории прочных предметов, к примеру, камней. Если они попадут в газонокосилку, то лезвие может лопнуть и разлететься. Потому перед обработкой участка, следует убрать все элементы, представляющие опасность.

Также не стоит оставлять без контроля запущенное оборудование.

Напоследок стоит сказать, что самодельная газонокосилка позволяет неплохо сэкономить, но такое возможно лишь в том случае, если она будет собрана грамотно. Подробные инструкции, касающиеся самостоятельной сборки, можно отыскать в Интернете. К примеру, можно ввести в поисковую систему запрос «газонокосилка своими руками из стиральной машины».

создание своими руками устройства для сада

Газонокосилка своими руками Стрижка газона — это очень важный процесс для садового участка. Аккуратно подстриженная территория лужайки может многое рассказать о статусе владельца, а потому не обращать внимания на неё нельзя. Но ухаживать за растительностью — довольно сложный процесс, а в некоторых случаях он ещё и дорого обходится, ведь цены на качественные газонокосилки высоки. Но всегда есть выход — создать газонокосилку своими руками.

Плюсы и минусы самодельной конструкции

Чтобы создать газонокосилку самостоятельно, нужно обладать минимальными навыками в строительстве, а также понимать что-то в сборке механизмов. У самодельной газонокосилки есть множество готовых схем, поэтому импровизировать в этом случае точно не придётся. Главным плюсом газонокосилки своими руками будет её низкая стоимость. Все нужные детали владелец берёт из старых и неисправных устройств.

Качество работы газонокосилки будет напрямую зависеть от показателя мощности мотора, а также остроты ножей. Применять для создания самодельной модели газонокосилки дешёвую сталь не следует, так как она может испортить всю работу. Мастера советуют применять для этого высококачественную сталь. Точить её следует неравномерно: остро к концам, а к месту крепления оставлять тупой. Таким образом не будет наматываться растительность на винт и не произойдёт засорение двигателя.

По удобству в использовании и функциональности готовая газонокосилка из магазина будет лучше, чем косилка своими руками. В заводской модели есть сразу несколько скоростей, можно самостоятельно регулировать высоту расположения ножей, от неё исходит меньше шума.

Улучшить готовую самодельную конструкцию можно. Опытные механики советуют создавать газонокосилки с регулируемой длинной ручки, травосборником, страховыми бамперами, возможностью смотреть за высотой кошения, в некоторых случаях такая модель даже совмещается с велосипедом.

Решив создать газонокосилку своими усилиями, нужно рассмотреть все основные достоинства и недостатки конструкции, ведь самостоятельно создать такое изделие по силам не всем.

Необходимые комплектующие

Простейший вариант газонокосилки включает в себя следующие детали:

  • ножи;
  • двигатель;
  • колёса;
  • ручки для управления конструкцией;
  • защитный кожух;
  • каркас, на который будут крепиться все узлы косилки;
  • детали для управления системой: УЗО, включатель, кабель и вилка для подключения электричества.

Механическая газонокосилка своими рукамиКаркас самой лёгкой модели будет включать в себя металлический лист с толщиной от 2 до 3 миллиметров с отверстием в середине для прохода вала двигателя. Лист совмещается с рамой из металлических углов. К листу сверху крепится двигатель, снизу устанавливается кожух с защитой, по бокам оси монтируются колёса, а также ручки для управления устройством.

Если в изделии используется фланцевый двигатель, то его можно крепить к самому листу, просверлив в последнем отверстия, которые будут идентичны отверстиям во фланце. Если двигатель классического типа, то к листу нужно обязательно приварить либо прикрутить несколько перпендикулярных стоек из угла так, чтобы они совпадали с лапами двигателя.

В уголках делаются специальные отверстия для крепления двигателя. Если отверстия создавать в качестве пазов, то это поможет совместить при креплении двигатель с каркасом. Такая сборка будет очень полезна для подбора оптимальной высоты резания травы. Проще всего будет создать отверстия для разного расположения двигателя по высоте.

Центральным местом газонокосилки будет узел, который будет состоять из оправки с закреплёнными на её поверхности короткими ножиками (также может использоваться одно длинное лезвие).

Выбор двигателя

Наилучшим вариантом в этом случае станет асинхронный электродвигатель с мощностью от 500 до 600 Вт и выше. Количество оборотов при такой работе достигает 3000 в минуту. Большим достоинством асинхронной модели двигателя считается его тихая работа. Чем выше показатель оборотов двигателя, тем качественнее и ровнее происходит стрижка травы.

Вообще, качество кошения будет определено не скоростью вращения ножей, а линейной скоростью движения режущей кромки относительно растительности. При одном и том же количестве оборотов в минуту линейная скорость резцов становится выше, исходя из величины захвата (диаметр окружности, по которой совершает вращение режущая кромка).

Поэтому при большом хвате (больше сорока сантиметров) число оборотов устройства может значительно снижаться. Но в этом случае показатель мощности мотора должен быть больше, чтобы преодолеть увеличивающееся сопротивление. Практика показала, что работоспособной является такая конфигурация: захват — 50 сантиметров, мощность двигателя — 1кВт, количество оборотов за одну минуту — 1500. Но косить траву, хотя и хуже, будет и двигатель с мощностью 500 Вт и частотой вращения 1500 оборотов в минуту. При небольшой мощности мотора нужно регулярно подтачивать ножики.

Для подключения трехфазного двигателя к однофазной системе нужно использовать принцип с рабочим и пусковым конденсатором. Информацию о таком подключении можно легко найти в интернете. Также легко будет найти формулу расчёта нужной ёмкости для конденсаторов. Чаще всего в конструировании используют около 200 мкФ для двигателя с мощностью 2 кВт. Для мощности 500−600 Вт хватит всего 60−80 мкФ.

Создавая для двигателя специальный кожух, нужно обязательно помнить про отверстия для осуществления охлаждения устройства.

Создать газонокосилку своими усилиями можно, применяя для этого простую электрическую дрель с числом оборотом до 3000 в минуту. Придумать метод установки дрели к каркасу будет просто. Но для этого нужно понимать, что по надёжности и продолжительности работы дрель нельзя сравнивать с асинхронным двигателем, именно поэтому если придётся косить большую площадь участка с травой, то лучше всего подумать в приобретении мощного двигателя.

Дрель лучше всего подойдёт для создания отдельного самостоятельного триммера. В дрель будет очень легко установить ножи. Нож с отверстием по центру зажимается специальной гайкой на болте, а болт зажимается в патроне дрели.

Создание оправки

Самая простая конструкции оправки выглядит как диск либо полоса с фланцем, в которой есть специальное отверстие, равное диаметру вала двигателя. Процесс создания оправки такой:

  1. Фланец надевается на вал и стопорится на нём, к полосе либо диску крепятся ножки. Общий диаметр листка будет напрямую зависеть от нужной ширины захвата и длины ножей. Для готовой оправки можно применять шкив с посадочным диаметром, подходящим к валу с двигателем. Это поможет избавиться сразу от двух трудностей — центровки оправки и её установки. Но шкив при этом должен быть надёжным и крепким.
  2. Оправку нужно закрепить на вал двигателя. Чаще всего это делается болтами, которые вворачиваются во фланец перпендикулярно оси вала.
  3. В виде оправки можно применять камнедержатель для точила. Чтобы на вал не наматывалась лишняя трава и не портила его, можно закрыть его с помощью консервной банки.

Если нужного шкива либо остальных подходящих деталей не будет, то придётся заказать создание детали у токаря либо сделать её своими руками из трубы нужного диаметра и приваренных к ней кругов и полос. В этом случае есть три трудности: поиск подходящей по длине трубы, обеспечение перпендикулярности привариваемой полосы или же круга к трубе и центровка оправки после создания. При приложении некоторых усилий все трудности можно будет легко решить.

Крепление ножек и колес

Ножками для такого прибора могут служить полоски инструментальной стали с общей толщиной 2−3 миллиметра и шириной от 20 до 50 миллиметров. Чем меньше будут ножки, тем лучше будет резать. Но толстый нож намного прочнее. Учитывая встречающиеся во время кошения кочки и другие препятствия в виде камней и посторонних предметов, прочность играет большое значение. Конструирование ножек выглядит следующим образом:

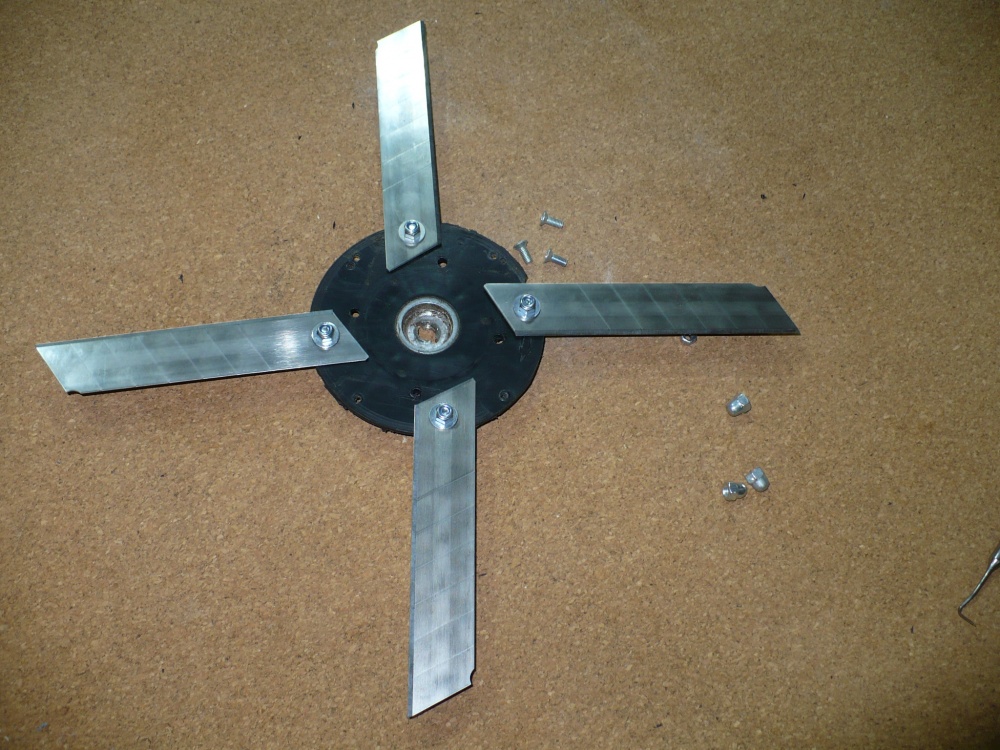

  1. Самодельная газонокосилкаНожи к изделию могут крепиться двух видов. Первый — это нож в виде длинный полосы, который устанавливается на оправку симметрично оси. Длина ножика при этом должна совпадать с шириной захвата — 30−50 сантиметров. Заточенные концы полос играют роль резцов. Оправка и нож могут представлять собой цельную неразъёмную деталь, к которой крепится либо приваривается фланец с отверстием под посадку.
  2. Второй тип — два коротких ножа с длиной 50−80 миллиметров, которые устанавливаются по краям под углом 180 градусов. Они могут быть расположены прямо или же с небольшим наклоном. Крепить ножи можно двумя либо одним болтом. Первый метод считается более надёжным, но крепление одним болтом даёт ножу складываться и не ломаться при столкновении с камнем либо бугром. Крепления складных ножей нужно обязательно осматривать, так как со временем они могут перетереть винты.
  3. Сталь у ножей должна быть прочной, ни в коем случае не хрупкой, в противном случае их придётся очень скоро заменять. Такая конструкция может даже нанести вред человеку, в случае если один из ножей отлетит в сторон. Опыт мастеров показал, что для этой цели подойдет полотно ножовок по дереву с толщиной в два миллиметра.
  4. Для изготовления ножа на полотне отмечаются две заготовки в виде полос, которые вырезаются болгаркой. В заготовке высверливаются отверстия для последующего крепления. Далее остаётся лишь заточить нож, установить его на оправу и отцентрировать.

Если сверлить отверстия довольно трудно, тогда разрешено положить полотно на металлическую поверхность с отверстием большего диаметра, чем отверстие в полотне, после ударить пробойником. Выступ, которые возник после удара, снимается напильником (если металл довольно мягок) либо на точиле. Если отверстие не подходит по диаметру, то процесс повторяется ещё раз.

Вариантов создания функционирующих ножек довольно много, как и материалов для их создания. Очень важно хорошо наточить их, отцентрировать (чтобы не возникало никакой вибрации) и надёжно скрепить. При креплении ножей к оправке нужно применять шайбы-ровер и контргайки. Без этого болты крепления начнут откручиваться из-за вибрации.

Режущие кромки лучше всего создать немного загнутыми вниз, как у заводских моделей газонокосилок. Это намного замедлит процесс наматывания травы на вал двигателя устройства. Также можно создать специальный диск, который закроет вал. Если мощность двигателя близка к мощности фирменных изделий, можно приобрести специальный качественный нож для газонокосилки.

Диаметр и расположение колёс нужно подбирать так, чтобы ножи находились на общем расстоянии от 5 до 6 сантиметров от поверхности грунта. Такая высота кошения считается оптимальной для газона. Если растительность будет срезаться на большой высоте, то она будет сгибаться, пропуская над собой ножи и оставаться несрезанной. Более низкая стрижка очень трудна с таким устройством по причине неровности земли.

Меры безопасности при работе

При начале создания газонокосилки своими руками очень важно помнить про возможную опасность, которая возникает при использовании оборудования. Если говорить о главных угрозах, то их в основном две: поражение электричеством либо травмирование вращающимися ножами, поэтому к мерам безопасности важно относиться серьёзно. Нужно тщательно изолировать все места соединения электрических приводов — как на главном двигателе, так и на управляемых деталях.

Газонокосилка своими руками: чертежи, фото, видео

Самодельная газонокосилка электрическая: чертежи, размеры, фото, видео. Подробное описание как сделать газонокосилку своими руками с видео обзором самоделки от автора.

Если у вас есть дача или дом в селе, то наверняка вы сталкивались с тем, что периодически нужно скашивать траву на участке. Косить траву вручную косой довольно утомительное занятие и занимает много времени, эту работу можно сделать намного быстрей с помощью газонокосилки.

Покупные варианты не дешёвые, но сделать самодельную газонокосилку можно своими руками ничего в этом сложного нет, конструкция косилки довольно проста и понятна.

Самодельная газонокосилка.

Для изготовления косилки вам понадобится:

  • Электродвигатель мощностью примерно на 1 кВт.
  • Выключатель, конденсатор.
  • Кабель.
  • Металл (уголок или профильная труба, кусок листового металла толщиной 3 мм).
  • Кусок закалённого металла длиной 50 см, толщиной 3 мм (для ножа газонокосилки).
  • 4 небольших колеса (подойдут колёса от старой детской коляски).

Из инструментов понадобятся:

  • Сварочный аппарат.
  • Электродрель.
  • Болгарка.
  • Слесарный инструмент (гаечные ключи, пассатижи, молоток).

На рисунке предоставлены чертежи газонокосилки с приблизительными размерами.

В этой самоделке был использован электродвигатель на 1 кВт (1400 об/мин), двигатель установлен и закреплён болтами к раме, сваренной из профильной трубы. К раме приварена ручка, газонокосилки, на которой установлен выключатель двигателя и розетка для подключения кабеля.

Нож изготовлен из калёной стали, длина ножа 50 см, толщина 3 мм, нож выгнут по форме пропеллера, это нужно чтобы лежачая трава подымалась потоком воздуха и лучше косилась ножом.

Края ножа нужно заточить на наждаке, в процессе кошения травы, нож постепенно затупляется и его нужно периодически снимать и точить.

Нож крепится двумя болтами к муфте вала, сама муфта фиксируется на вале двигателя винтом.

Высоту ножа от земли нужно отрегулировать, для стрижки газона оптимальная высота ножа – 5 — 8 см. В задней стороне косилки сделана защита из приваренной полоски металла на случай если из-под ножа вылетит камень.

На раме закреплены четыре небольших пластмассовых колеса.

Самодельная газонокосилка с двигателем на 1 кВт, рассчитана на невысокую траву, высокую траву косить на ней уже тяжело, для высокой травы понадобится более мощный двигатель.

Рекомендую посмотреть видео автора, который сделал газонокосилку своими руками.

Ремонт газонокосилки своими руками: пошаговый мастер-класс

Тем, кто имеет земельные участки очень хорошо знакомо, что такое борьба с сорняками.

Особенно когда часто идут дожди и трава растет не по дням, а по часам. Ранее, а иногда и сейчас, этот вопрос решали с помощью старой доброй косы.

Но технологии не стоят на месте и теперь в этом деле помогают такие помощники, как электрическая и бензиновая газонокосилки.

Бензиновая косилка имеет несколько весомых преимуществ перед электрической, таких, как мобильность и отсутствие опасности удара электрическим током. Но есть и много недостатков, например: высокая цена, много шума, дорогое топливо и значительный вес.

Ремонтируемая газонокосилкаРис. 1. Ремонтируемая газонокосилка

Электрические косилки дешевле, легче, работают на недорогой энергии, и не сложны в обслуживании и ремонте. Эти преимущества и становятся главной причиной их большой популярности среди покупателей такого вида техники.

Но несмотря на довольно неплохое качество, неправильная эксплуатация и большая нагрузка, могут вывести аппарат из строя. В таких случаях не стоит сразу нести аппарат в ремонтную мастерскую, а попробовать найти и устранить причину поломки самостоятельно. Тем более, как говорилось выше, электрические газонокосилки не имеют так много узлов и деталей, как бензиновые.

Главное иметь некоторые инструменты и веру в себя. В этой статье я как раз и покажу вам, как делал ремонт газонокосилки своими руками.

Газонокосилка фирмы AL-KOРис. 2. Газонокосилка фирмы AL-KO

За пример взята газонокосилка фирмы AL-KO, у которой возникли серьезные проблемы в работе, а именно: остановка двигателя без нагрузки и сильный его перегрев. Мотор останавливается, гудит и запустить его снова, помогает только повторное нажатие кнопки «ПУСК». Перезапускать кнопку приходится практически через каждые 30 секунд, а при дальнейшей работе и чаще.

Конечно, и так можно работать, но это очень раздражает и придает чувство, что где-то проблема.
Поэтому захотелось разобраться где?

После работы косилки в течение часа, была замеряна температура двигателя. К нему нельзя было прикоснуться пальцем. Он прямо излучал жар. Если и дальше не обращать внимания и продолжать работать на такой косилке, неизбежно выйдет из строя электродвигатель.

Необходимо определить причину перегрева мотора. Для этого нужно снять верхнюю крышку корпуса, под которой находится двигатель и его цепи питания.

Снимаем верхнюю крышку корпусаРис. 3. Снимаем верхнюю крышку корпуса

Крышка держится на шести винтах со шляпкой под крестовую отвертку.

Откручиваем эти винты и снимаем крышку — движением вверх.

Снятие крышкиРис. 4. Снятие крышки

Сняв ее можно увидеть крыльчатку, конденсатор, два разъема и сам мотор.

С первого взгляда невидно никаких особых проблем. От температуры немного потемнела обмотка двигателя, но пока это не критично.

Крыльчатка, конденсатор, два разъема и сам моторРис. 5. Крыльчатка, конденсатор, два разъема и сам мотор

Чтобы более тщательно осмотреть конденсатор, необходимо открутить крепление и вытащить его наружу.

Вытаскиваем конденсаторРис. 6. Вытаскиваем конденсатор

Конденсатор каких-то внешних повреждений не показал.

Конденсатор в газонокосилкеРис. 6.1. Конденсатор в газонокосилке

Чтобы его проверить, нужно отсоединить конденсатор и на короткое время подать питание на двигатель. Если он не запустился и начал гудеть — значит конденсатор цел, потому, что с ним двигатель запускался. Отключаем питание и подсоединяем разъем емкости обратно к цепи двигателя.

Далее, пробуем покрутить крыльчатку. Она насажена на ось ротора и вращается довольно туго.

Крутим крыльчаткуРис. 7. Крутим крыльчатку

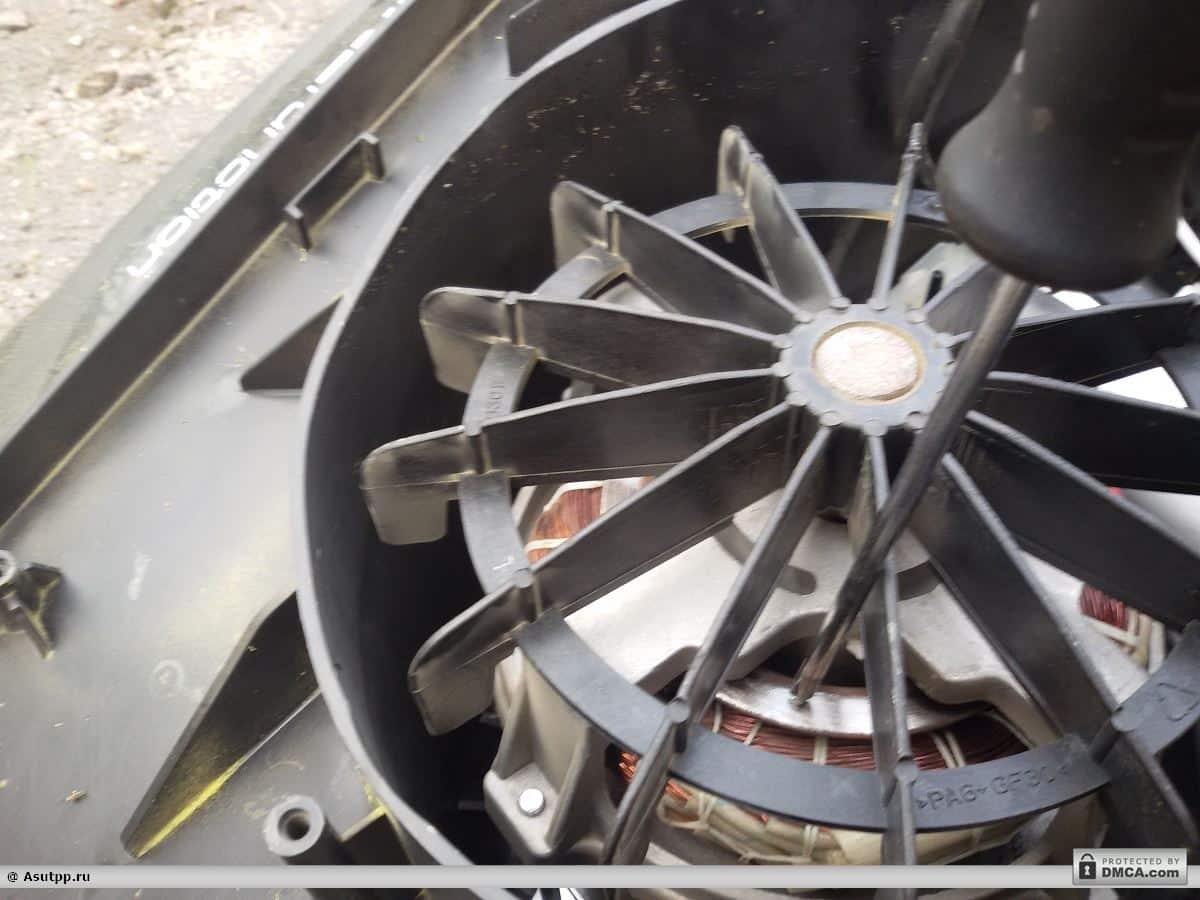

А причиной такого тяжелого вращения, является механический тормоз, который для безопасности, останавливает вращение двигателя при отключении питания.

Он похож на втулку, которая свободно перемещается сверху вниз, по оси ротора.

Когда напряжение на двигатель не подано, эта втулка прижимается верхней частью о крышку, на которой приклеено две резиновые полосы. Таким образом, происходит торможение ножа, закрепленного на валу ротора.

При подаче питания, втулка тормоза под воздействием магнитного поля втягивается к центру ротора и обеспечивает свободный ход.

Механический тормозРис. 8. Механический тормоз

При внимательном осмотре, этой втулки с тормозом было замечено, что в момент включения двигателя, тормоз втягивается и дает валу свободное вращение, но через 2-3 секунды снова освобождается и начинает тормозить мотор. Такого быть не должно. Отсюда и остановка ножа во время работы и перегрев двигателя.

Чтобы узнать, в чем причина такой работы, необходимо снять и разобрать двигатель.

Для этого отсоединяем разъемы и кладем аппарат на бок, чтобы добраться к зажимным винтами. Доступ к ним закрывает нож с элементами крепления.

Чтобы его снять, вначале нужно открутить болт крепления ножа (cм. рисунок ниже).

Откручиваем болт крепления ножаРис. 9. Откручиваем болт крепления ножа

Делается это ключом на девятнадцать.

Направление вращения, как у обычного болта, а не с левой резьбой. То есть, откручивать его следует против часовой стрелки, а закручивать по часовой.

Головка болта пластмассовая, поэтому используя ключ, его нужно хорошо насаживать, чтобы не «слизать» грани.

После извлечения болта, снимается нож и его пластмассовый диск.

Снимаем ножРис. 10. Снимаем ножРисунок 11Рисунок 11

Под ним находится втулка высоты. С ее помощью можно незначительно опустить нож.

Регулировка производится шайбами, подложенными под втулку (см. рисунки ниже).

regulirovka-1Рис. 12Рис. 13Рис. 13Рис. 14Рис. 14

Все снимаем, остается только вал двигателя и шестигранные винты его крепления.

Ключ для этих болтов имеет расстояние между гранями в 6 мм. Откручиваем их против часовой стрелки. Снимая последний винт, одной рукой, придерживаем двигатель.

Вал двигателяРис. 15. Вал двигателя. Откручиваем болты

Далее, ставим косилку на колеса, и обхватив двигатель руками — подымаем его.

Рис. 16.Рис. 16.Двигатель газонокосилкиРис. 16. Двигатель газонокосилкиДвигатель газонокосилкиРис. 17. Двигатель газонокосилки

Чтобы разобрать мотор, нужно освободить стягивающие шпильки. Откручиваем их все.

Разбираем мотор газонокосилкиРис. 18. Разбираем мотор газонокосилки

Снимаем крыльчатку с помощью двух отверток.

Снял крыльчаткуРис. 19. Снял крыльчатку

Переходим к снятию задней крышки. В этом поможет деревянный брусок и молоток.

Но сначала нужно чем-то острым пометить положение крышек по отношению к корпусу двигателя.

Пометка положения крышекРис. 20. Пометка положения крышек

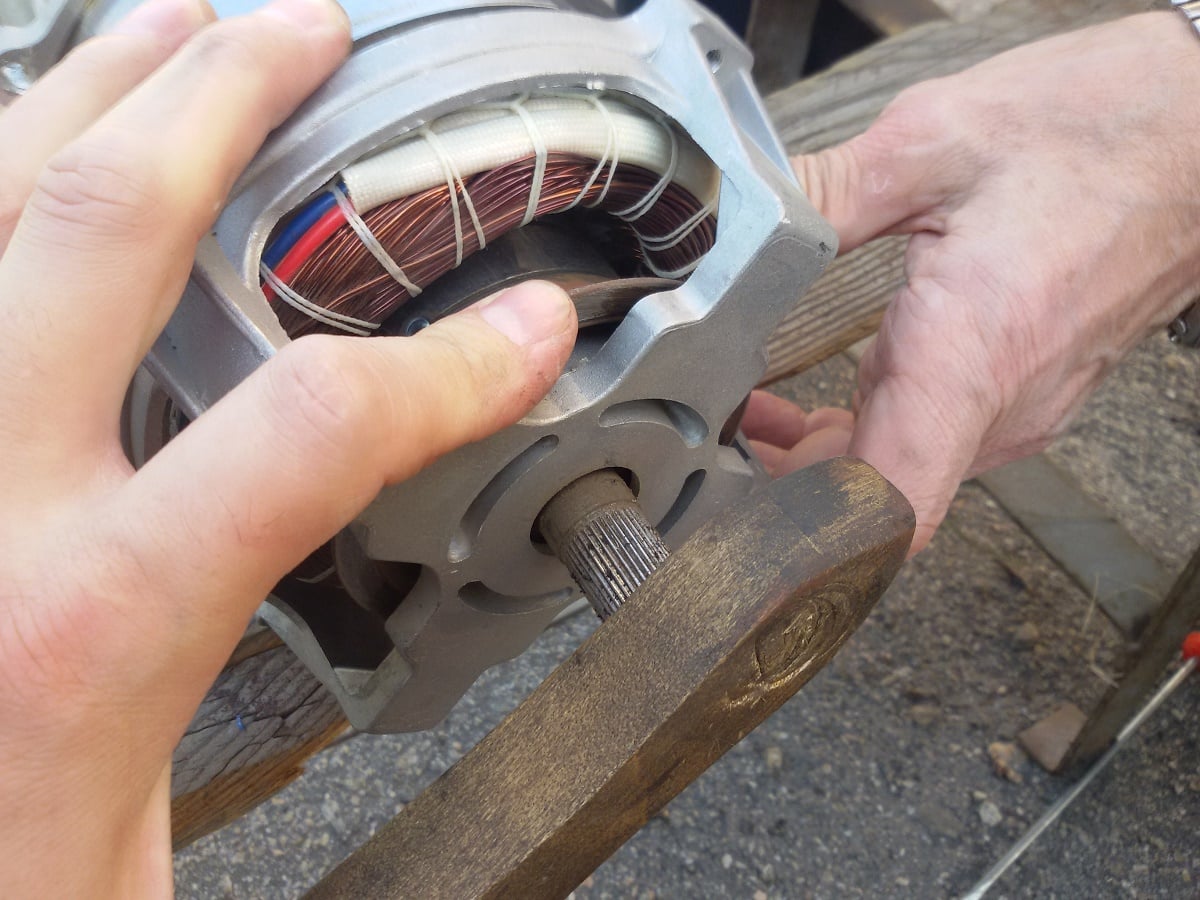

Кладем двигатель на бок и ударяем молотком, через деревянную прокладку, по заднему валу.

Ударяем по заднему валуРис. 21. Ударяем по заднему валу

Мотор в этот момент должен держать другой человек.

Ударяем до того момента, пока ось до конца не выйдет с подшипника.

Мотор газонокосилкиРис. 22Вал мотора газонокосилкиРис. 23Рис. 24Рис. 24

Еще можно поднять двигатель вертикально и ударить валом о деревянную дощечку. Такой способ тоже можно извлечь вал из подшипника.

Если вал вышел, снимаем крышку, втулку тормоза и две скобы на нем с помощью отвертки.

Снимаем 2 скобы отверткойРис. 25. Снимаем 2 скобы отверткойВтулка тормозаРис. 26. Втулка тормоза

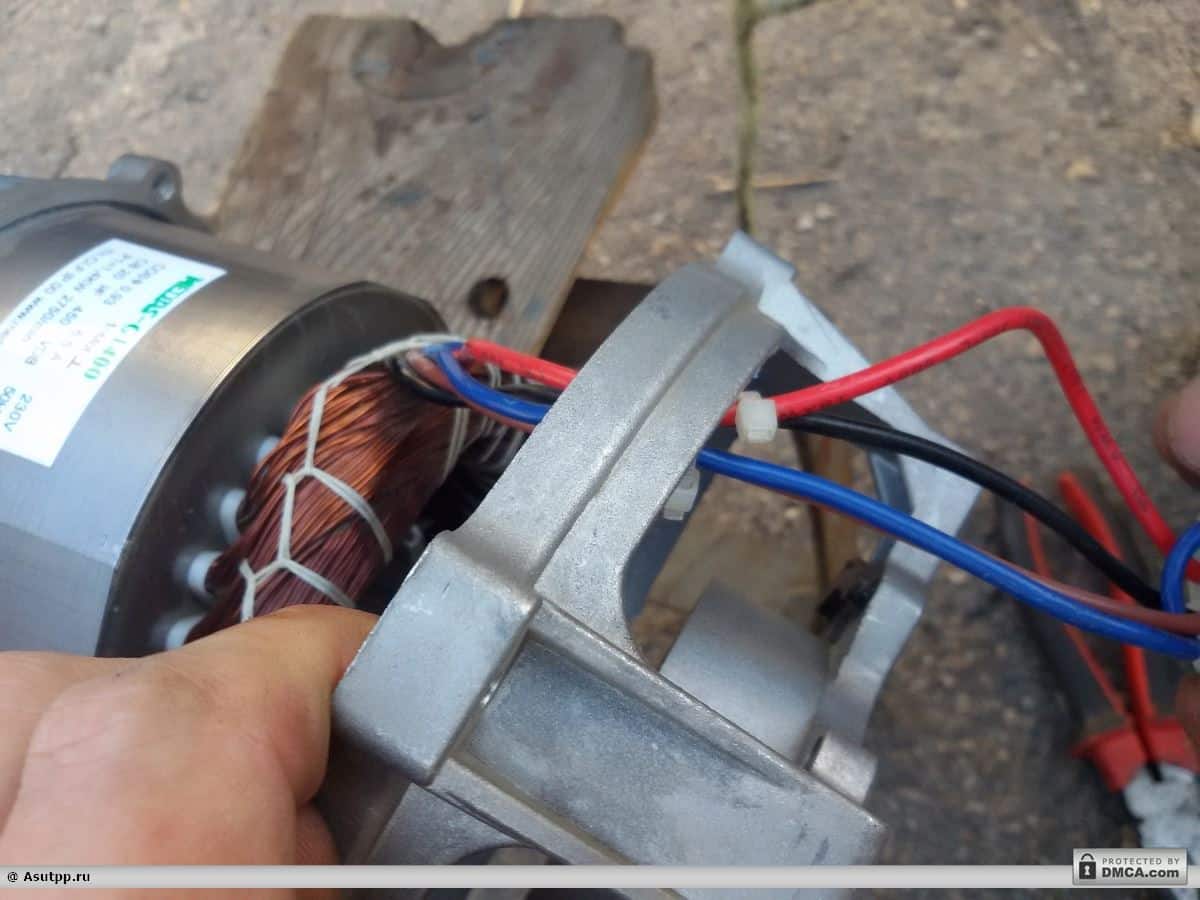

Теперь, когда элементы тормоза удалены, устанавливаем заднюю крышку обратно. Ищем ранее поставленные метки, и совмещает их.

Элементы тормоза удаленыРис. 27. Элементы тормоза удаленыУстанавливаем заднюю крышку обратноРис. 28. Устанавливаем заднюю крышку обратно

Продеваем разъем с проводами в вырез крышки.

Далее, надеваем крышку с подшипником на вал и постукивая по ней со всех сторон, добиваемся полной установки.
Бить по крышке следует не сильно, чтобы не треснул хрупкий алюминий. Поэтому удары нужно наносить через дерево или резину.

надеваем крышку с подшипникомРис. 29. надеваем крышку с подшипником

Когда крышка с подшипником плотно «села», закручиваем стягивающие шпильки. Зажимать их следует постепенно по диагонали. При этом добиваемся максимальной легкости вращения вала двигателя.

Закручиваем стягивающие шпилькиРис. 30. Закручиваем стягивающие шпильки

Далее, насаживаем крыльчатку на ротор. С ее помощью двигатель охлаждается при работе.

Насаживаем крыльчатку на роторРис. 31. Насаживаем крыльчатку на ротор

Сначала крыльчатку надеваем руками, а после, легкими постукиваниями молотком по центру. Слишком глубоко «садить» деталь также не следует, иначе она будет цепляться за крышку двигателя.

Теперь опускаем двигатель в посадочное место.

Опустили двигатель в посадочное местоРис. 32. Опустили двигатель в посадочное место

Подключаем разъемы мотора и конденсатора. Очень важно не перепутать какой штекер куда. Иначе двигатель будет работать некорректно. Поэтому при разборке все надо подписывать и фотографировать.

Подключаем штекерыРис. 33. Подключаем штекеры

Далее, нужно закрепить мотор. Для этого кладем косилку на бок, и придерживая двигатель за крыльчатку, совмещаем отверстия для болтов.

Закрутив все четыре болта, дожимаем их шестигранным ключом. Делать это нужно тоже по диагонали.

Закручиваем болтыРис. 34. Закручиваем болты

После этого, на вал насаживаем следующую деталь.

Насаживаем детальРис. 35. Насаживаем деталь

На нее устанавливаем основание для ножа и сам нож.

Нож должен быть установлен изгибами вверх. Они нужны для того, чтобы выталкивать скошенную траву назад в контейнер.

Устанавливаем нож обратноРис. 36. Устанавливаем нож обратно

Вся эта конструкция зажимается болтом с пластмассовой головкой. Пробуем вращать нож рукой. Он должен двигаться без затираний и скрипов.

Зажимаем болтРис. 37. Зажимаем болт

Теперь ставим машинку на колеса, и устанавливаем защитный кожух. Закрепляем его винтами.

Устанавливаем защитный кожухРис. 38. Устанавливаем защитный кожух

Включаем двигатель и слушаем его работу. При этом не должно быть посторонних звуков, а только легкое шуршание ножа.

Окончательно проверяем косилку на участке травы.

Газонокосилка исправна!Рис. 39. Газонокосилка исправна!

Как видно, машина справляется со своей задачей без отключений и торможений. Теперь можно не боятся, что двигатель перегреется, и выйдет из стоя.

роторная, механическая, ручная, электрическая, из стиральной машины, заднего моста ВАЗ, болгарки, пылесоса, с травосборником

Газонокосилки используются для содержания газонов, оформления лужайки перед домом. В магазинах имеется большой ассортимент этих устройств, но стоят они дорого. Поэтому можно сделать газонокосилку своими руками.

Косилка самоделка

Как сделать газонокосилку своими руками

Можно сделать газонокосилку с бензиновым или электрическим двигателем. Бензиновые применяют для больших участков, они не привязаны к электрическому питанию. На небольших дачных участках с малым объемом работ используются электрические устройства. Агрегат состоит из следующих элементов:

  • мотора;
  • рычага управления;
  • корпуса;
  • ножей.

Двигатель монтируют на платформу, резак — под нее. Ручку и рычаг прикрепляют к самой платформе. Самоходные самодельные сенокосилки позволят содержать лужайку в отличном состоянии.

Из стиральной машины

Домашний мастер при желании может создать газонокосилку своими руками из стиральной машины. Недорогая газонокосилка из стиральной машины включает такие детали:

  • двигатель от стиральной машины;
  • стальные ножи;
  • колеса от тележки;
  • труба для ручки;
  • электропровод;
  • выключатель;
  • вилка.

Для изготовления самоделки можно использовать мотор мощностью 180 Вт, имеющий конденсатор и реле пуска. Этот мотор берут из стиральной машины. Стоит подобрать или изготовить колеса из фанеры. Их нужно располагать на расстоянии 5-6 см от поверхности почвы.

Газонокосилка из стиралки

Это расстояние — высота покоса травы. Число колес бывает 4, 3, 2. Лист должен иметь размеры 30х50 см. Ножи делают из стали шириной 20-50 мм, толщиной 2-3 мм. Режущая сторона слегка изгибается вниз, это защитит вал от попадания мусора и травы. Ручку изготавливают, согнув трубу, чтобы стало удобно поддерживать агрегат. Ручку прикрепляют к раме сваркой.

На шасси от тележки устанавливают платформу, сделанную из листа. Из труб делают ручку и фиксируют к платформе сваркой. Делают отверстие для моторного вала. Спереди рамы приваривают защитную решетку из стали. Верх и низ решетки прикручивают винтами, а к ним приваривают проволоку.

Решетка газонокосилки электрической обеспечивает зазор для ножа. Двигатель закрепляют на платформе, его вал должен пройти в вырезанное отверстие. На вал ставят резак с заточенными зубьями. Посредине просверливают отверстие.

Нож надо сбалансировать и отцентрировать. Двигатель закрывают кожухом, чтобы защитить его от травы. Так как мотор должен охлаждаться во время работы, в кожухе предусматривают отверстия. Теперь к мотору присоединяют проводку и закрепляют ее. Металлическую ручку надо обернуть резиновым кожухом, чтобы защититься от электричества. Можно также дополнительно изготовить травосборник для газонокосилки своими руками.

Из болгарки

Дешевая газонокосилка из болгарки своими руками создается следующим образом. Корпус устройства делают из диска автомобиля. Распиливают диск на 2 части. К одной части приваривают крышку.

Косилка травы из болгарки

Затем в боковой части диска создают проем, где будет перед косилки. Закрепляют на корпусе колеса и ручку. В кожухе болгарки или триммера делают отверстия. Прибор закрепляют на корпусе газонокосилки при помощи винтов. Нож можно сделать из стали. Его края затачиваются на точиле и разворачиваются в виде пропеллера.

Режущий элемент прикрепляют к валу болгарки. На него накручивают гайку. Режущее устройство прикручивают болтом, зафиксированным в гайку. Выключатель на болгарке фиксируют деревянным бруском. На ручку косилки устанавливают выключатель и вилку, чтобы можно было подключить удлинитель.

Из пылесоса

Недорогая самодельная газонокосилка из пылесоса изготавливается следующим образом. Со старого пылесоса можно снять электромотор и применить его для создания самоделки.

Материалы:

  1. Электромотор от советского пылесоса Буран мощностью 300 Вт.
  2. Текстолитовая пластина размерами 260х180 мм, которая используется в качестве опоры для двигателя.
  3. Колеса от тележки.
  4. Шасси.
  5. Пластиковая ручка из трубы.
  6. Выключатель.
  7. Жестяной лист для выполнения кожухов, которые будут защищать мотор от грязи.
  8. Стальной уголок, из которого изготавливают раму.
  9. Электрический провод.

Косилка из старого пылесоса

Следует приготовить инструменты для работы:

  • сварочный аппарат;
  • УШМ;
  • дрель;
  • гаечный ключ;
  • элетролобзик;
  • паяльник;
  • отвертку;
  • рулетку;
  • маркер.

Создают резак для самодельной косилки травы. В заводских устройствах он изготавливается из крепкой полимерной нити. Надо купить ее и присоединить к отрезку из стали с имеющимся в середине отверстием. Затем делают нож из пилы. Твердую сталь размягчают.

Чтобы сделать косилку, заготовку нагревают до высокой температуры и дают ей остыть. Когда нож будет изготовлен, его надо снова разогреть и быстро остудить. Длина резака составляет около 30-50 см. Режущую часть следует заточить под углом 60º. Кромки устанавливают по краям ножа. Проем для вала должен быть точным, т. к. резаки нужно сбалансировать.

Мотор вращается со скоростью 11000-30000 об/мин, при этом дисбаланс может вызвать вибрацию.

Все детали должны быть отлично закреплены. Чтобы резак не повредился об камни, его выполняют сборным: к центральной основе крепят болтами с двух сторон ножи из стали. При ударе о камни нож повернется и не сможет повредиться.

В пластине выполняют отверстие, чтобы туда можно было установить мотор от пылесоса. Двигатель помещают в прорезь и прижимают стальной полосой, которую монтируют поперек прорези и прикручивают болтами. От мотора отделяется участок с турбиной, вместо которой устанавливают на вал режущий элемент.

С другой стороны турбину убирают и вместо нее ставят вентилятор из жести. Чтобы защитить двигатель от травы и запыления, к пластине прикрепляют кожух из жести. Можно использовать крышку от пылесоса, из которого взяли мотор. Прикрепляют текстолитовую пластину с двигателем на шасси с колесами.

Затем к самодельной сенокосилке с помощью кронштейнов крепят ручку, на которой фиксируют выключатель. После этого присоединяют к мотору и кнопке провода, изолируют их и осуществляют проверочный пуск. Если в устройстве есть металлические части, к ним присоединяют заземление.

Из дрели

Еще один способ — изготовить косилку из электродрели. Основные узлы электрокосилки выполняют на фрезерном, токарном станках. Вначале из листа стали нужно выполнить на токарном станке несущий элемент. Шейка дрели должна иметь такой же диаметр.

Газонокосилка из дрели

Основание нужно фиксировать при помощи хомута, следует выполнить в хвостовике 6 продольных разрезов. Стяжка будет плотной. На конце фланца нужно просверлить 8 отверстий для опорной пластины. Ее изготавливают из стального листа толщиной 3 мм. Она будет не только закреплять режущий узел, но и служить рукояткой.

В пластине делают 8 отверстий для основания. 4 из них предназначены для соединения с направляющей. 3 отверстия нужны для фиксации к накладке резака. Из стали изготавливают эксцентрик. Чтобы он был хорошо закреплен, оставляют зазор 4-5 мм.

Выполняют отверстие под втулку на токарном станке. Шток изготавливают из прутьев диаметром 10 мм. Ось и штифт выполняют из стали, закаляют, потом шлифуют. Ось монтируют в серьгу, штифт устанавливают в хвостовик штока.

После этого изготавливают из стали направляющую. Она должна иметь длину 50 мм. Ось рабочего отверстия для монтажа штока идет параллельно поверхности опорной пластины. Другие отверстия делают для крепежей. Выполнение ножа и гребенки — достаточно трудоемкое занятие. Надо взять полотно ненужной пилы с двумя ручками.

Затем делают чертежи гребенки и резака на бумаге. Чертеж приклеивают к картону, и по его контуру вырезают. Получают шаблон. Следует положить шаблон на поверхность, перевести контур маркером на металл. Потом при помощи сверла делают заготовки. После этого их обрабатывают напильником.

Делают отверстия для направляющих и крепежа. Потом закаляют металл. После этого следует отшлифовать поверхности. Для сборки конструкции будут нужны болты, гайки, направляющие шайбы, захваты для резака, пружинные шайбы. В конце работы изготавливают кожух для защиты от пыли. Когда конструкция будет готова, следует перед началом испытаний обработать смазкой все детали и узлы.

Из бензопилы

Газонокосилка бензиновая может быть создана из пилы Дружба или Урал. Бензокосилка состоит из таких деталей: мотор, каркас, колеса, ножи, кожух, ручки, узлы регулировки. Двигатель берут из бензопилы. Его устанавливают на тележку. Ее следует изготовить в виде рамы из уголков профиля 25х25 мм. Ее размеры должны быть около 500х600 мм. По углам к ней присоединяют колеса, так получается шасси. От пилы демонтируют шину и штурвал.

Потом из трубы делают ручку с возможностью регулировки по высоте. К ручке приделывают штурвал, монтируют трос и шланг. Потом мотор от пилы прикручивают на раму. Применяют отверстие в редукторе для фиксации шины. Крепежи кожуха устанавливают снизу. Таким образом, выполнена основа мотокосилки. Надо приделать ножи. На звездочку пилы монтируют при помощи сварки отрезок трубы длиной 80 и диаметром 50 мм. Затем крепят ножи.

Как сделать роторную косилку

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

  • диски;
  • цепь редуктора;
  • металлические резаки;
  • шинка;
  • сошник.

Следует подготовить такие инструменты:

  • отвертка;
  • болгарка;
  • сверло;
  • дрель;
  • винты;
  • гайки;
  • плоскогубцы.

Роторный агрегат

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Как сделать механическую косилку своими руками

Недорогую полезную в хозяйстве механическую газонокосилку с ручным управлением можно смастерить самому. Следует изготовить 2 вида ножей: первые крутятся и собирают траву, вторые являются неподвижными и подсекают растения. С помощью передачи от шестеренок и колес надо создать необходимую скорость вращения ножей. Нужно, чтобы трава срезалась по методу ножниц. Затем надо выполнить условия для работы ножей, между которыми расположена трава. Элементам следует придать изогнутую форму для непрерывной нарезки травы.

АККУМУЛЯТОРНАЯ ГАЗОНОКОСИЛКА своими руками | Сделай Сам www.sdelay.tv

АККУМУЛЯТОРНАЯ ГАЗОНОКОСИЛКА из детской коляски-своими руками.

Всем труженикам села и не только привет.Сегодня в этой статье покажу свой вариант норальной рабочей газонокосилки.Ерунды с термоклеем,изолентой и кабельными стяжками не будет.Все делаем брутально-основательно -пластик-дерево-метал и так приступим.

Давно вынашивал эту идею-сделать подобного рода косилку.Участок вокруг двора 5-7 соток-с тримером не набегаешся.Покос регулярно в средем раз в 10 дней иначе трава по колено.

В прошлом году-эксперементально выжигал все ядами-думал потом засадить какой ни-будь декоративной травкой.Но увы-сорняк прет-один за другим.В этом году сдался-решил-КОСИТЬ.

СРАЗУ оговорюсь это не инструкция по сборке косилок-это моя идея и ее реализация.

В плане было построить МОБИЛЬНУЮ удобную косилку.Самое важным было -без запитки от эл.сети-кто так работал знает как это не удобно.

Ну вот все материалы готовы -поехали.

Нашел в сарае вот такой электромотор


Это я так понял вентилятор охлаждения авто-какой модели не знаю-кто в курсе можете написать.

Движок достаточно мощный-это вам не с игрушки.12В-9А-если верить надписи.

Следующим делом вырезал с вентилятора центральную чась и отцентровал ее у токаря.


Прикрутил на нее лезвия.Лезвия не 18 а 25е они по мощнее и длинее.

Все крепил на самофиксирующиеся гайки.


Дополнительно посавил ограничители для лезвий-что бы при попадании на твердые предметы они отскакивали -но не налетали на соседнии-в работе мне показалось так лучше.


Да к стати-после того как срезал весь пластик-конструкция стала легче-даже с учетом лезвий и рабочий ток теперь до 4А-а это уже интересно.

Покрасил мотор и площадку куда он будет крепится-так сказать для эстетики-мыж не колхоз какой то ))


Теперь колеса-на которых это все будет кататься.

Базироватся все будет на шасси от старой детской коляски.

На этой площадке в прошлом году сделал себе АККУМУЛЯТОРНЫЙ САДОВЫЙ ВОДОВОЗ на 50 литров-кому интересно можете посмотреть на это чудо -ЗДЕСЬ на сайте -среди моих сатей.


Это будет уже третье универсальное использование моего САДОВОГО ПОМОШНИКА -время на переоборудование 1-2 минуты.

Мотор и площадка высохли-собираю.Пока пробно сместил нож вперед и на одну сторону-для удобного подкашивания в сложных местах.

Питание будет двух вариантов.

ПЕРВЫЙ два12В-1.5А  аккумулятора от шуруповерта-это если подкосить немного до 1й сотки.

ВТОРОЙ -для больших работ.Два 12В-26А аккумуляторы от бесперибойника для котла-технологии AGM-Должно хватить на долго)

Проводка стоит на тачке стационарная-все подключения будут на клемах из автомагазина.

Вот так выглядит косилка в готовом виде-пока это конечно рабочий вариант.


Уважаемые труженики и умельцы-не судите строго-по тому как у меня в этом деле  пока мало опыта.На момент создания видео информации по подобным косилкам было очень мало..пару интересных видео-по этому отталкиваться особо не от чего.Но у меня было большое желание сделать это и вот что получилось.

На момент создания статьи-прокосил ею около 10 соток-пока все работает.

Буду постепенно дорабатывать ее по необходимости-что бы работать одной рукой а второй держать стакан с любимым напитком и получать удовольствие от работы)).Штука конечно опасная получилась-по этому поставлю защиту на ножи в первую очередь.

А так в общем доволен-работает безшумно-ненарадуюсь.

Какие то моменты мог упустить-не все опишешь текстом.Смотрите видео-там заодно увидите как этот чудо апарат работает,) под ним же ссылка на САДОВЫЙ ВОДОВОЗ.

А я прощаюсь не надолго-до следующих статеек-всем пока.РУКАСТЫЙ САМОДЕЛКИН.

Как авор работы и сатьи-ЗАПЕРЕЩАЮ ЕЕ КОПИРОВАНИЕ И ПЕРЕЗАЛИВ на другие сайты и платформы-в любом видео.По поводу размещения статей все вопросы к автору..















Отправить ответ

avatar
  Подписаться
Уведомление о
