делаем самодельный обратный клапан (воздушный и для воды)

Эксплуатация трубопроводов различного назначения предполагает, что жидкие и газообразные среды, которые по ним транспортируются, должны перемещаться в определенном направлении. Изготовив обратный клапан своими руками или купив его серийную модель, можно обеспечить данное требование эксплуатации трубопровода и элементов его оснащения, что позволит длительное время поддерживать их в работоспособном состоянии.

Обратный клапан погружного насоса

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;

запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Самостоятельное изготовление обратного клапана для воды

Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:

муфту, на корпусе которой нарезана наружная резьба;
тройник с внутренней резьбой;
пружину, диаметр которой позволяет ей свободно входить в тройник;
стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
резьбовую пробку;
уплотнительную ленту ФУМ.

Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.

Схема самодельного обратного клапана для воды

После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.

Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.

В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.

Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.

Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.

Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.

Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.

Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Клапан водяного насоса своими руками

Как сделать обратный клапан своими руками для водяного насоса

Водяные насосы для дачи и дома -рассматриваем возможные варианты

К сожалению, не на всех дачах и загородных участках проведено централизованное водоснабжение. Однако, если на участке (или вблизи него) находится колодец или река, проблему с транспортированием воды для питья, полива или стирки решить очень просто. Для этого можно создать собственную систему водоснабжения, сердцем которой и ее главным элементом станет водяной насос для дачи. В этой статье мы расскажем вам о принципах работы различных видов насосов, а также поможем решить проблему выбора, акцентировав ваше внимание на их достоинствах и недостатках.

Все водяные насосы для дачи и дома, независимо от конструкции, работают по единому принципу. Во время работы внутри прибора создается вакуум, поэтому вода из резервуара втягивается в вакуумную камеру, а после этого с напором выталкивается наружу. Существует несколько способов создания вакуума, в зависимости от этого насосы делятся на:

Насос водяной центробежный – это прибор, в котором движение и напор жидкости возникают вследствие создания центробежной силы при вращении лопастей рабочего колеса. Вода через всасывающий патрубок попадает на вращающиеся лопасти колеса, которые за счет центробежной силы оттесняют жидкость от центра к стенкам корпуса. При этом создается энергия давления и струя под напором выталкивается в напорный трубопровод.

[include id=5#8243; title=РСЯ -в тексте]

Работа этого типа насосов связана с вращением вихревого колеса – металлического плоского диска с небольшими прямыми лопастями. Когда колесо приводится в движение, вода увлекается лопастями и под воздействием центробежной силы закручивается. Образуется вихревая полость в виде движущегося замкнутого кольца. Особенность работы вихревого насоса заключается в том, что одна и та же молекула воды, двигаясь по замкнутой кольцевой траектории, многократно попадает в межлопастную полость колеса, где каждый раз получает новый «допинг» в виде дополнительного прироста энергии и, соответственно, напора. Именно поэтому напор в вихревом насосе всегда будет больше, чем в центробежном (при одинаковых размерах колеса и его оборотах). Это приводит к уменьшению габаритных размеров и веса вихревых насосов по сравнению с центробежными аналогами.

Вихревые водяные насосы высокого давления нашли широкое применение в быту для подачи воды в сочетании с приборами поддержания необходимого давления. Также их можно использовать в качестве аппаратов для орошения и для усиления давления в водопроводной сети.

Принцип работы вибрационного насоса основан на создании внутри прибора электромагнитного поля. При включении насоса в сеть, ток попадает на обмотку катушки, образовывая при этом магнитное поле, которое, в свою очередь, втягивает сердечник, соединенный с резиновой диафрагмой. Диафрагма также изгибается и создает в гидравлической камере прибора пониженное давление, втягивающее в корпус воду. Диафрагма при этом возвращается в первоначальное положение и в камере образуется избыточное давление, которое перекрывает клапан для входа воды. И воде ничего не остается делать, как устремиться в трубу выхода. Такие возвратно-поступательные движения резиновой диафрагмы создают в приборе постоянный поток воды.

Вибрационный насос водяной электрический может с успехом применяться для организации водоснабжения участка и дома, для орошения и полива. Существует возможность также использовать электромагнитные насосы для очистки дна скважин и колодцев. В этом случае, эффективность прибора несколько снизится по сравнению с его работой по откачке чистой воды, но ил и песок со дна будет убран.

отсутствие в конструкции насоса электродвигателя и вращающихся частей возможность откачивания грязной воды, а также ила и песка со дна колодца или скважины невысокая цена

необходимость в применении стабилизаторов напряжения при возможности перепадов электроэнергии в сети постоянная вибрация прибора, которая приводит к постепенному разрушению скважины

В том случае, если электричество на вашем участке не проведено, для перекачивания небольших объемов воды вполне можно использовать ручные насосы. Это – наиболее популярные водяные насосы для полива, приводимые в действие вручную.

Все модели ручных насосов условно делятся на две группы:

поршневые – поднимающие воду с глубины до 7 м штанговые – обеспечивающие выкачку воды из скважин и колодцев, глубиной 15 – 30 м

Поршневый насос водяной ручной представляет собой цилиндр, в котором находится поршень. Под воздействием усилия, поршень может перемещаться вверх-вниз. Когда поршень опускается, жидкость перетекает через клапан в надпоршневое пространство. Когда же поршень поднимается вверх, вода вытесняется в выходную трубу. При этом в пространстве под поршнем образуется разряжение и открытие нижнего клапана, через который начинает подсасываться новая порция воды. Этот цикл повторяют столько раз, сколько угодно для перекачивания необходимого объема воды.

Принцип действия штангового насоса такой же, как и поршневого агрегата, но в самой конструкции есть некоторые различия. Насос по-прежнему представляет собой цилиндр с поршнем, однако шток, приводящий его в движение, проходит через выпускную трубу. Длина штока и выпускной трубы может быть значительной – главное, чтобы существовала возможность заглубить насос на 0,5 – 1 м в водяной слой. Штанговый насос вывешивается в скважине, а движение штока производится при помощи ручки-рычага.

В том случае, если вам необходима вода для полива, а рядом с вашим участком находится река, то можно и не покупать специальный насос, а сделать его самостоятельно. Посмотрите на рисунок – именно такой вариант насоса мы предлагаем вам изготовить.

Самодельный насос работает за счет волны, поэтому особенно эффективное перекачивание будет происходить на оживленных реках. Устройство конструкции следующее: на дно реки вставляется свая с кронштейном, на который закрепляют один конец куска гофрированной трубы (лучше всего из латуни), другой же конец зафиксирован на бревне, плавающее в воде. Отверстия трубы с обеих сторон перекрывают втулками с клапанами. Когда под действием волны бревно поднимается и опускается, соответственно, происходит сжимание и разжимание трубы. Если залить в трубу воду, то начнется перекачивание воды. Подобная конструкция, несмотря на свою простоту, способна перекачивать 25 – 100 тонн воды в сутки.

Алексей 08.12 Насосные станции

В засушливый период огород нуждается в обильном поливе. Чтобы не было проблем с орошением плодов и овощей, в саду используют поршневой насос или мотопомпу. Эти агрегаты очень популярны среди садоводов-любителей.

Их можно приобрести в строймаркете, однако, не все имеют возможность подключения к центральным сетям. Водяной насос и мотопомпа — идеальный выход из положения.

Поршневой насос — элементарная конструкция для ручной закачки воды. Мотопомпа представляет собой насос, соединенный с мотором. В функцию мотопомпы входит как откачка жидкости, так и подача ее под напором. Топливом для двигателя может служить как бензиновая смесь, так и дизель.

Устройство и принцип работы

Корпус механизма представляет собой деталь цилиндрической формы из металла. Этот модуль можно смастерить из гильзы от дизельного мотора, а также из куска трубопроводной арматуры. Вы можете использовать и корпус гидроцилиндра, если такой есть в наличии.

Поршень изготовляется из любого подручного материала — древесины пластика или металла. Для уплотнения поршня применяются резиновые кольца. По виду данная конструкция напоминает обычный насос для велосипедных шин, только нагнетается в нем жидкость.

Клапаны — важная деталь водонасосного аппарата, так как от них зависит КПД агрегата. Обычно они изготовлены из эластичной и прочной резины.

Принцип работы поршневого агрегата основан на засасывании жидкости внутрь цилиндра. Движение поршня выталкивает воздух из полости и создает условия для перемещения воды. Внутри корпуса расположен впускной клапан. Клапан выходной размещается на самом поршне. Для упрощения функционирования агрегата между модулями устанавливается пружина, притягивающая поршень к основанию корпуса цилиндра. «Мотором» в данном устройстве служит мускульная сила.

Смотрим видео, принцип работы агрегата, и что нужно знать перед запуском:

Принцип работы мотопомпы основан на действии центробежной силы, образующей внутреннее давление в полости цилиндра. Агрегат работает на двигателе внутреннего сгорания. Топливом для мотора служит бензин. Агрегат на бензине имеет невысокий ресурс мощности, зато отличается бесшумностью работы.

Вопрос о типе водонасосного аппарата будет зависеть от глубины пролегания подземных вод:

Если уровень залегания вод не превышает отметки 10 метров, следует смастерить неглубинный водяной насос.
При залегании грунтовых вод ниже отметки 10 метров необходим глубинный насос.

В чем разница между этими помпами? По конструкции они одинаковы. Отличие состоит в длине штока, который у глубинного агрегата отличается увеличенной длиной.

Устройство простейшего поршневого насоса

Изготовление корпуса. Для этого подойдет кусок металлической трубы обхватом в 10 см и длиной до одного метра. Чтобы поршень мог свободно передвигаться в теле трубы, ее внутреннюю поверхность шлифуют наждачкой, прикрепленной к деревянной палке.

Теперь необходимо приварить к трубе крепления для рычага. Их можно сделать из стального уголка.

В теле трубы формируем отверстие для сливного «носика». Оно может размещаться в любой части корпуса.

Закрываем торец нижней части трубы металлической пластиной с помощью сварки.

Теперь очередь за верхней плоскостью трубы-цилиндра. Здесь не требуется сварка и надежное крепление, потому что покрышка будет выполнять функцию защиты от расплескивания жидкости. В покрышке должно располагаться отверстие для штока в форме щели: это необходимо для свободного перемещения штока.

Следующий этап создания водяной помпы своими руками — изготовление поршня с отверстиями для крепежа штока.

Шток можно сформировать из металлического стержня обхватом не больше сантиметра. Шток фиксируется к рычагу и располагается посередине поршня.

Смотрим видео, подробные этапы изготовления:

Рычаг поршня изготавливается из отрезка трубы сечением 3 см. Для эргономичности рычаг оборачивают изолентой или резиной.

Впускной клапан должен соответствовать диаметру цилиндра. Он изготавливается из прочной резины либо другого «тяжелого» материала. Чтобы клапан возвращался в исходное состояние, его фиксируют направляющей по центру.

Теперь осталось установить основной цилиндр на трубу. Чтобы конструкция имела прочность, цилиндры фиксируют опорами: приваривают к раме, расположенной на грунте.

Сборка конструкции выглядит так:

Шток впускного клапана помещается в полость основания насоса;
В цилиндр помещается поршень со штоком;
К штоку крепится рычаг;
Рычаг фиксируется кронштейнами.

Мотопомпа напоминает конструкцию из цилиндрического корпуса с патрубками. В теле цилиндра размещен винт, функция которого состоит в разгоне жидкости. Центробежная сила разгоняет воду по спирали, увеличивая давление, которое выталкивает рабочую жидкость под напором наружу. Разница в давлении «закачивает» новую порцию рабочей жидкости в тело цилиндра.

Конструкция из велосипедного мотора и насоса от Камы

Предлагаем к рассмотрению конструкцию мотопомпы своими руками из велосипедного мотора и насоса от Камы.

Фиксацией мотора в этой конструкции является обычная велорама. Во втулку рамы крепится отрезок металлической трубы, далее устанавливаются топливный бак на пару литров и мотор. В качестве бака может применяться обычная банка из-под лакокрасочных изделий.

Мотор требует некоторой доработки, которая заключается в монтаже шкивов вместо сцепления. Также необходимо установить вентилятор для охлаждения двигателя.

Насосный модуль изготавливается из запасных частей к насосу марки «Кама». Схема конструкции выглядит так:

Устройство насосного модуля

Далее конструкция фиксируется на оси от прогулочной коляски для ребенка. Регулирующая рукоять устанавливается на рулевом управлении велосипеда, зафиксированном на раме. Запуск мотора осуществляется рывком шнура из полимерных материалов.

Регулировка оборотов двигателя производится с помощью рукоятки «газ», а остановка — с помощью тумблера. Максимальная мощность, на которую способен бензиновый мотор, — 5 550 оборотов в минуту.

Самостоятельное конструирование мотопомпы требует определенных технических знаний, умения разбираться в строении двигателя и принципах функционирования насоса. Сборка агрегата собственноручно обойдется в разы дешевле, чем покупка в строймаркете.

Относительно водяного поршневого насоса проблем не будет: конструкцию легко собрать самостоятельно. Полив небольшого дачного огорода вполне осуществим поршневым насосом. Для обеспечения водой из скважины требуется мотопомпа. На участках без центрального водопровода и электросетей наличие мотопомпы — насущная необходимость.

как сделать самодельный для воды

В водопроводных, отопительных, вентиляционных системах часто встречается необходимость регулирования направления потока воды или воздуха. Для этого применяют обратный клапан. Он пропускает поток в одну сторону и перекрывает трубопровод, если тот пытается изменить направление своего движения. На рынке представлено большое число моделей таких затворов разных конструкций. Но и в домашней мастерской обратный клапан изготовить своими руками вполне реально.

принцип работы и назначение

Назначение устройства -не допустить разворота потока воды или воздуха в противоположную сторону. Такой поток может вывести оборудование из строя или существенно снизить качество его работы. Они применяются в домашних системах:

Водоснабжения. Затворы ставятся в нижней части водозабора и не дают воде стекать в колодец либо скважину при прекращении работы нагнетающего или заборного насоса.
Отопления. Затвор размещают в нижней точке контура, чтобы избежать обратного тока теплоносителя при перепадах температуры.
Вентиляции. Обратный клапан ставят на вытяжке в многоквартирных домах, чтобы препятствовать возникновению обратной тяги при открывании окон или дверей. В малоэтажных домах он предотвращает попадание уличного воздуха в дом через вытяжку.

Рисунок 1. Схема шарового затвора

В любом затворе вне зависимости от его конструкции есть следующие детали:

Корпус, представляющий собой герметичную камеру, присоединяемую в разрыв трубопровода.
Запорный элемент- тарельчатый, шарообразный или лепестковый.
Седло — уплотненный контур, к которому прижимается запорный элемент и перекрывает просвет для потока.
Возвратный элемент прижимает запорный к седлу. Это может быть пружина или сила тяжести.

Принцип действия затвора несложен:

Напор воды или воздуха в заданном направлении преодолевает силу пружины или силу тяжести и отжимает (либо поднимает) запорный элемент от седла.
Поток течет в нужную сторону.
При падении напора или попытке потока развернуться в обратном направлении сила пружины или сила тяжести прижимает запорный элемент к седлу и перекрывает просвет.

Чем выше напор в обратном направлении, тем сильнее он прижимает запорный элемент к седлу и тем надежнее перекрыт поток.

Рисунок 2. Устройство тарельчатого затвора

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

Шаровой для воды.
Гравитационный шаровой для воды.
Тарельчатый.
Лепестковый для вентиляции.

Рисунок 3. Устройство лепесткового воздушного клапана

Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.

Инструменты

Для изготовления устройств понадобятся следующие инструменты и оборудование, наверняка имеющееся в каждой уважающей себя домашней мастерской:

Рабочий стол или верстак.
Тиски или массивная струбцина.
Ножовка по металлу.
Дрель или настольный сверлильный станок.
Пассатижи.
Монтажный нож.
Набор напильников и надфилей.
Наждачная бумага разной зернистости.
Лобзик (электрический).

Материалы и комплектующие для различных конструкций требуются разные и будут перечислены в соответствующем разделе.

Возможные трудности

В процессе самостоятельного изготовления домашние мастера сталкиваются с рядом трудностей:

Неправильный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать заново. Решается такая задача обычно подбором.
Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
Слишком высокое сопротивление потоку в условиях конкретной системы. Никак не решается, придется выбрать другой тип клапана или купить промышленный.

Самостоятельно изготовление обратного клапана послужит хорошей проверкой своих инженерных и слесарных навыков.

Обратный клапан в домашних условиях

Обратный клапан нельзя назвать предметом первой необходимости, однако в некоторых случаях он бывает поистине необходим. В качестве примера можно привести сооружение вакуумной камеры, когда для откачки воздуха нужно использовать именно обратный клапан. Его конечно можно приобрести в специализированных магазинах, однако можно также соорудить в домашних условиях, что мы и предлагаем сделать прямо сейчас.

Первым делом давайте посмотрим видео по изготовлению самодельного клапана:

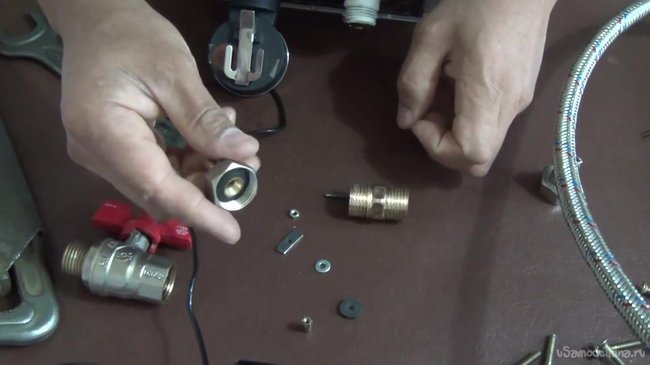

Чтобы изготовить обратный клапан, нам понадобится:
— штуцер с резьбой на 15;
— сантехнический шланг для унитазов с двумя штуцерами;
— 3 миллиметровый болт длиной 4-5 см;
— две гайки;
— кусок резины от автомобильной камеры.

Начнем изготовления обратного клапана с его основной части. Для этого нам необходим наш болт и кусок резины. Вырезаем от резины круглую прокладку и проделываем посередине отверстие, чтобы сквозь него провести болт.

Далее берем прямоугольный кусок железа маленького размера, сверлим на него отверстие диаметром чуть больше болта.

Надеваем на болт поочередно кусок железа, гайку, шайбу, кусок резины и направляющую.

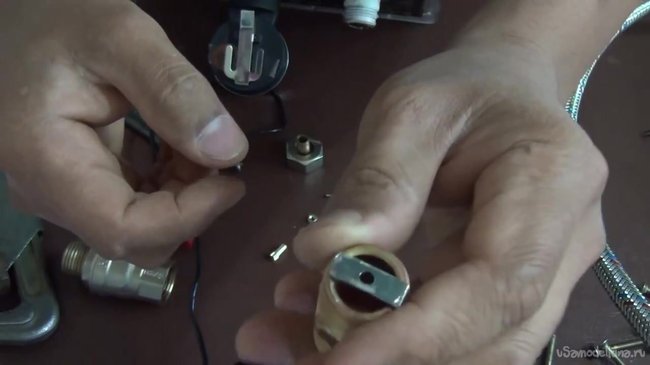

Далее берем штуцер с резьбой и делаем на нем пропил по размере железного прямоугольника так, чтобы он плотно ложился в свое место.

Заготовки готовы, а это значит, что можно приступить к сборке обратного клапана.

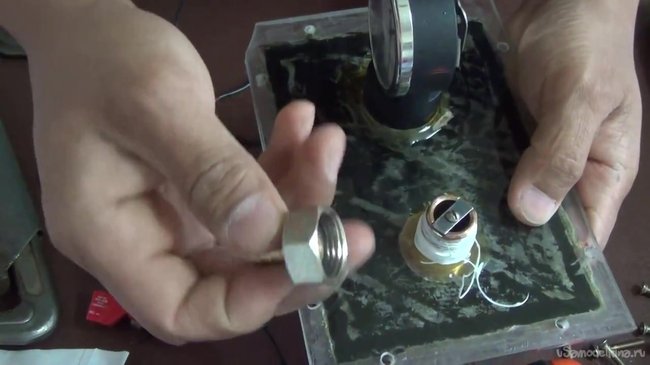

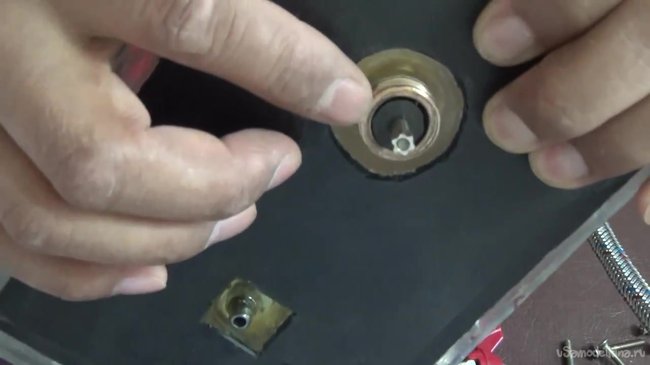

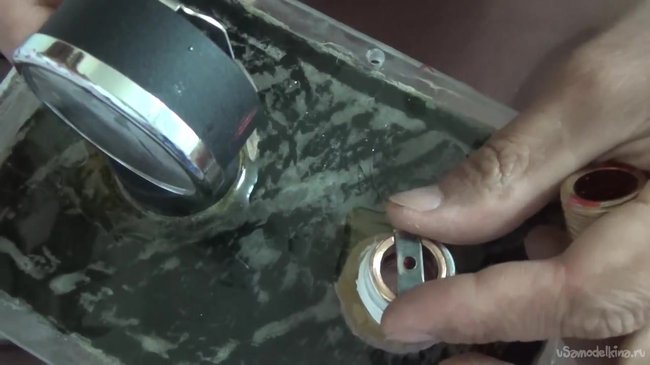

Со сборкой основной части клапана все ясно, так как эту часть мы проделали выше. После этого вставляем эту часть в штуцер с резьбой так, чтобы резинка чуть-чуть выходила снизу штуцера. При необходимости можно отрегулировать длину накрутив или открутив гайку на болте.

На нижнюю часть штуцера закручиваем вторую гайку со вторым штуцером. Тут автор дает предпочтение штуцеру, который используется на газовых трубах в домах.

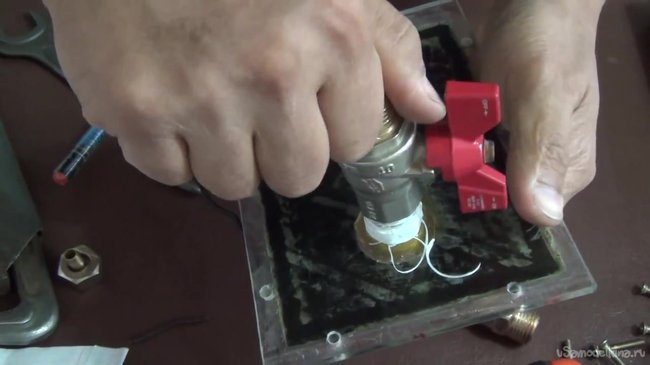

Сверху автор накручивает маленький кранчик, однако это не обязательно. Кранчик можно свободно заменить обычной гайкой, однако следует обратить внимание на то, чтобы диаметр верхнего отверстия гайки был меньше диаметра штуцера, чтобы зафиксировать железный прямоугольник.

Такой клапан можно использовать при собственноручном изготовлении вакуумной камеры, о которой мы поговорим в ближайшее время.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как установить клапан воды своими руками- Обзор +Видео

Вода по трубопроводу должна течь в одном направлении. Предназначение обратного клапана в том, чтобы не допускать изменения движения потока в противоположную сторону. Если в системе используется несколько насосов, то целесообразно установить обратный клапан: он защитит сами насосы, арматуру и другое оборудование от перепадов давления. И даже в случае повреждений каких-то участков системы, обратный клапан будет препятствовать вытеканию большого количества воды.

Наличие клапанов не является обязательным условием: его устанавливают для подстраховки на случай возникновения экстренных ситуаций. Для того чтобы понять, устанавливать ли его, следует вначале разобраться, как выбрать обратный клапан, его виды и характеристики.

Содержание статьи:

Применение обратного клапана

Сам механизм представляет собой цилиндр, имеющий внутри маленькую пружину, и круглая перекрывающая пластина. При помощи пружинки клапан первоначально закрыт. Пружина становится слабее при напоре воды, и клапан открывается, пропуская воду. Если же произошла утечка, остановился насос либо что-то еще, и мощность потока воды уменьшилась, перекрывающая пластина закрывается. Обратный клапан не дает возможности воде, не подверженной давлению, течь обратно.

ЗАМЕТКА. Благодаря обратному клапану аварийный участок автоматически отключается от обратного потока.

Целесообразно установить обратный клапан в доме, оборудованном системой водозабора с использованием насоса, чтобы при остановке его работы вода не вытекла в колодец либо скважину. Благодаря наличию клапана в трубопроводе постоянно будет вода, поэтому не будет необходимости дожидаться, когда же вода после включения дойдет до крана. При сбоях в электричестве либо отключении насоса, не придется заново заливать воду с систему.

Нужен ли клапан в квартире?

Желателен, если установлен бойлер. Обратная арматура будет противодействовать утечке горячей воды к соседям. Также если стоит счетчик на воду. Зачастую в сам прибор измерения воды уже встроен клапан, чтобы не давать устройству «скрутиться» в противоположном направлении. Но поскольку эти встроенные клапаны очень низкого качества, лучше отдельно поставить добротный сразу после установки счетчика воды. В квартирах давление в трубах с горячей и холодной водой зачастую отличается. Клапан поможет и здесь. Из-за ошибок при монтаже канализации постоянно существует возможность затопления жилья отходами из канализации. Особенно в зоне риска жители первых этажей.

Если помещение обогревается при помощи котла, есть вероятность, что изменится давление в системе, в контур попадет воздух либо возникнут другие неисправности, при которых поток горячей воды сменит направление. Если обратный клапан установлен не будет, ситуация непременно приведет к серьезной аварии.

ВАЖНО Клапаны повышают гидраливтическое сопротивление. Речь идет в основном о пружинных конструкциях. Другой серьезный «минус» обратных клапанов касается мембранных механизмов без пружин: когда они резко закрываются, то провоцируют риск гидраливтического удара и быстро изнашивают систему. Но наклонные затворы и амортизаторы разрешат эту проблему.

Классификация обратных клапанов на воду

В зависимости от своего устройства обратные клапаны делятся на:

Дисковые пружинные клапаны. Наиболее компактные. В таких клапанах затворным механизмом служит пластина (диск) со штоком на пружине. При нормальном давлении диск отжимается, и вода свободно протекает. Когда давление снижается, и поток стремится в обратное направление, пружина прижимает диск к седлу и перекрывает отверстие. Бывают 15 мм – 200мм.

Двустворчатые клапаны. Устанавливаются в сложных гидросистемах, где из-за того, что насос прекратил работу, может случиться гидроудар. При нормальном давлении складывается пополам, пропуская воду. Если же вода стремится сменить направление на противоположное, диск прижимается к седлу. Применимы для труб большого диаметра (50 мм – 700 мм).

Межфланцевые клапаны. Небольшого размера и легкие. Если будет необходим ремонт такого клапана, то придется демонтировать полностью, поскольку в механизме не предусмотрены фланцы. Межфланцевый клапан можно устанавливать в любом положении (горизонтально, вертикально либо под наклоном). Монтируются строго по направлению потока жидкости. Нередко их устанавливают с полипропиленовыми трубами.

Шаровые клапаны. Пружина прижимает шар к седлу при нормальном потоке воды. Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике. Шаровой клапан также используется в водопроводных системах, поскольку вода там идет чистая, а трубы небольшого диаметра.

Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды она находится в открытом положении, если же давление начинает падать, крышка, захлопнувшись, перекроет проток воды. Делятся на простые (до 400 мм) и безударные. Безударные обратные клапаны монтируются в трубы большого диаметра, где крышка, перекрывая поток, может вызвать гидравлический удар. Поворотные клапаны практически не чувствительны к загрязнению среды. По этой причине они используются для монтажа в отопительные системы, так как постоянная циркуляция воды там ее сильно загрязняет. При установке клапана большого диаметра необходимо использовать демпфер.

Полипропиленовый. Обратные пружинные клапаны с полипропиленовым корпусом. В системы водоснабжения, сделанные из пропиленовых труб, обычно монтируют обратные клапаны с пропиленовым корпусом. Внешне фитинг похож на косой отвод. В трубопровод крепится пропиленовая арматура при помощи полифузионной сварки.

Подъемно-золотниковые клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят.

ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.

Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать. Его минус: он слишком чувствителен к загрязненности среды.

Лепестковые клапаны. Также их называют гравитационными. Основной характеристикой является то, что они имеют в своей конструкции малоупругую пружину, которая обладает невысоким сопротивлением. А иногда ее и совсем нет.

Правильно подбор обратного клапана и верная его установка обеспечат точную работу всей трубопроводной системы.

Применение обратных клапанов на воду. Как установить клапан воды своими руками

Монтировать самому обратный клапан на воду довольно легко: достаточными будут минимальные сантехнические навыки. Также иметь в наличии все требующиеся инструменты.

Монтировать обратные клапаны на воду необходимо в зависимости от их метода крепления:
Межфлянцевые клапаны устанавливаются быстрее всего. Самое большое число обратных клапанов крепится таким образом. Клапан монтируется между двумя флянцами в систему и фиксируется при помощи уплотнительных прокладок. Межфланцевый дисковый обратный клапан должен быть установлен строго в направлении потока воды.
Обратные клапаны, которые применяются в насосных станциях, присоединяются к фланцам в трубопроводе при помощи уплотняющих прокладок. В основном это клапаны, монтируемые на трубопроводах больших диаметров, и состоящие из чугуна.
В жилых домах самым оптимальным способом крепления является муфтовое крепление, в котором клапан наворачивается на муфты.
Ось золотника в обратном подъемном клапане непременно должна располагаться вертикально.
Во время монтажа поворотного клапана, необходимо следить за тем, чтобы ось поворота «захлопки» была выше, чем ось потока.
При креплении под приварку обратный клапан приваривается к трубопроводу при помощи сварки.
При выполнении муфтового крепления клапан присоединяется посредством резьбовой муфты.

При монтаже обратных клапанов обязательно внимательно следить за направлением потока в системе. Направление воды через клапан будет помечено стрелочкой на корпусе устройства.

ВАЖНО! Необходимо проводить регулярное техническое обслуживание клапана. Устанавливается в месте, доступном для ревизии, прочистки, замены или ремонта.

Как устанавливать обратные клапаны для насосных станций?

Монтируются клапаны для насосных станций либо непосредственно перед станцией, либо сразу после храповика на всасывающей трубе.

Установка после храповика предпочтительнее при условии, что есть возможность выбрать место. Если установить клапан перед станцией, количество воды, захватываемой насосом во время следующего включения, может упасть.

Если клапан монтируется перед насосной станцией, должен быть предусмотрен сгон, ведь через какой-то промежуток времени может понадобиться ремонт. Если выбран второй вариант установки, в сгоне нет необходимости. При наличии работающей трубопроводной системы необходимо раскопать трубопровод в месте, где будет установлен клапан, соединить его с частью трубы и с помощью сгона присоединить к другой части.

Подсказка! При условии использования системы водоснабжения лишь в летний период времени, позаботьтесь о том, чтобы был краник, который позволит слить воду перед наступлением зимних морозов, и разместите его в самом низу системы.

Сборка пружинного обратного клапана своими руками

Самостоятельно собрать обратный клапан проблематично, так как необходимо определиться с выбором механизма и поиском деталей. Даже при условии владения навыками выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, качественные ли детали.

Изготавливая пружины для обратного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, предназначенные для изготовления клапана, совместимы в работе механизма. Технические характеристики отвечают требованиям нормативных документов. Предоставляется гарантия.

ВАЖНО! Нельзя гарантировать, что использовать обратный клапан, собранный в домашних условиях, безопасно, а его конструкция надежна.

Ставить ли обратный клапан

Стоит установить обратный клапан воды, иначе может:

в частном доме, если отключится насос, вода может пойти в противоположном направлении;
в квартире будет идти только горячая вода, так как в результате высокого давления горячая вода будет попадать в кран с холодной;
на счетчиках воды будут накручиваться несуществующие кубометры воды в результате вибрации потока воды;
горячая вода от бойлера будет уходить в противоположном направлении.

Пн	Вт	Ср	Чт	Пт	Сб	Вс
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30
