Этапы проектирования лестницы

Таким образом, первоочередной задачей, которую необходимо решить при самостоятельном изготовлении лестницы, является определение места, в котором она будет монтироваться. Тут необходимо учесть множество факторов: размеры и форма комнаты, наличие и расположение окон, расположение дверных проемов и тип межэтажных перекрытий. Кроме того, если второй этаж мансардный, то есть стены образованы наклонными скатами крыши, то выход с лестницы должен быть только в месте, где расстояние от пола до потолка не менее двух метров. В противном случае человек рискует удариться головой о потолок.

Вторым этапом будет снятие всех размеров: расстояния от уровня пола предыдущего до уровня пола следующего этажа, формы, ширины и длины проема в потолке. Ошибка в измерениях в пару сантиметров может привести к плачевным результатам. Именно поэтому очень важно, чтобы размеры снимал человек, который и будет впоследствии делать лестницу.

Третий этап — это выбор формы и расчет основных элементов лестницы: ширина и высота ступеней, ширина самой лестницы. Именно на этом этапе подбираются такие размеры, чтобы обеспечить максимальное удобство пользования готовым изделием. Исходя из расчетных данных делается чертеж.

Последний этап — непосредственное изготовление и сборка лестницы на месте.

Далее будет рассказано, как выбрать форму лестницы и рассчитать ее размеры на конкретном примере. В следующей статье — расскажем и покажем, как ее изготовить и собрать.

Основные термины

Для начала необходимо усвоить некоторые термины, которые нужно знать для расчета и изготовления лестницы. Начнем с определения видов лестниц:

1. Маршевая. Бывает нескольких видов:
   • прямая — один прямой лестничный пролет — марш. Самый простой вариант и самый прочный. Занимает больше всего места в длину. Подходит для установки вдоль длинной стены. В этом случае почти не занимает полезного пространства;
   • поворотная — состоит из нескольких, соединенных в одну систему маршей. Используется при недостатке места. Как правило, пространство под лестницей используется в качестве вспомогательных помещений — кладовок, гардеробных и т. п. В свою очередь делится на несколько видов:
     • Г-образная (четвертьоборотная) — два марша, соединенные площадкой под углом 90°;
     • П-образная (полуоборотная) — два марша, соединенные общей площадкой под углом 180°;
     • 3-х секционная — полуоборотная лестница, состоящая из трех маршей;
     • комбинированная — сочетает в себе элементы двух и более видов.
2. Винтовая или спиральная. Ступени имеют форму треугольников или трапеций, острыми углами направленными к центру. Занимает меньше всего места, но самая неудобная в эксплуатации.
3. Комбинированная. Состоит из нескольких маршей, соединенных элементами винтовых лестниц — забежными ступенями.

Теперь перейдем к элементам самой лестницы:

1. Основной элемент — это ступень — горизонтальная часть, куда ступает нога. Имеет следующие характеристики: длина, ширина и толщина. Ширина ступени должна быть в пределах 250–300 мм. Длина, именно она определяет общую ширину всей лестницы, 800–1200 мм, толщина 35–50 мм.
2. Подступенок — вертикальная часть, подпирающая ступень. Чтобы пользоваться лестницей было удобно, необходимо, чтобы его высота была в диапазоне 150–200 мм. Каждый подступенок дает подъем на одну ступень. Расстояние от передней кромки ступени до подступенка называется свесом ступени.
3. Силовой элемент любой лестницы — косоур или тетива. Косоур — доска с треугольными пропилами под ступень и прямоугольно примыкающему к ней подступенку. Образует лестницу, открытую с боков. Тетива — прямоугольная доска с пазами, в которые вставляются боковые торцы ступенек и подступенков. Лестницы, собранные в тетиву, прочнее лестниц с косоурами, поскольку тетивы образуют единое целое со ступенями и подступенками.
4. Боковые ограждения. Это перила и элементы под ними — балясины и им подобные.

1 — ступень; 2 — подступенок; 3 — косоур; 4 — забежные ступени; 5 — опорный столб; 6 — поручень; 7 — балясина

Итак, с определениями разобрались, перейдем теперь к расчету лестниц.

Как рассчитать лестницу

Как было сказано выше, лестница должна быть такой, чтобы ширина ступеней была в диапазоне 250–300 мм, а их высота, по сути это ширина подступенка, 150–200 мм. При соблюдении этих правил в итоге получится лестница с уклоном не более 40°, то есть такая, по которой будет удобно ходить.

Есть простой алгоритм для расчета:

1. Рассчитываем количество ступеней в лестнице. Для этого берем первую величину — высоту потолков. Высота ступеней — 150–200 мм. Возьмем что-то среднее, например 175 мм. Делим высоту потолков на эту величину. Получаем количество подступенков. При расчетах следует учитывать, что последняя ступень — это, по сути, уровень пола следующего этажа. Поэтому реальное количество ступенек в лестнице на одну меньше количества подступенков.
2. Рассчитываем ширину ступеней при данной высоте. Берем длину лестничного марша. Делим ее на количество ступеней. Получаем ширину ступеней. Если она попадает в диапазон 250–300 мм, то задача решена. Если нет, то начинаем подбирать величины и форму лестницы. Комбинирование величинами, помимо всего, может дать еще и более удобные варианты.

Пример: имеем высоту потолка 2500 мм, длину проема 4000 мм. Вычисляем количество ступеней. 2500 / 175 = 14,28 подступенков. Округляем до 14 штук, высота при этом чуть увеличивается до 178,5 мм — это допустимо. Количество ступеней тогда 14 — 1 = 13 штук. Вычисляем ширину ступеней. 4000 / 13 = 307 мм. Это предварительный расчет, от которого будем отталкиваться. В принципе полученные значения уже дают неплохой результат. Однако, что будет, если чуть-чуть «поиграть» с величинами, например, если уменьшить высоту подступенков? Первоначальный результат был 14 подступенков с высотой 178,5 мм. Чтобы их сделать ниже, необходимо увеличить количество, например, до 15 штук. Тогда высота ступеней

Перейдем теперь к конкретному заданию. Имеем следующее помещение:

Или вот фото самого помещения:

Угол с окном

Это же место с высоты второго этажа

Необходимо сделать лестницу на второй этаж по дальней стене. В помещении под лестницей, его видно на фото, будет туалет и душевая. Чтобы увеличить расстояние от правой стены до кромки пола второго этажа и тем самым сделать лестницу более пологой, была убрана часть стены санузла. При этом получился проем длиной 3400 мм. Расстояние от уровня пола первого этажа, до уровня пола второго — 2800 мм. Рекомендуемая ширина лестницы — 900 мм. Вариант с винтовой лестницей не рассматривается, ввиду ее очевидного неудобства.

Смоделируем основные варианты лестниц.

Прямая маршевая

Делать ее можно только вдоль стены, причем, перед ней необходимо оставить пространство хотя бы в 700 мм. Такая лестница будет выглядеть так:

Можно рассчитать характеристики такой лестницы:

2800 / 175 = 16 подступенков или 15 ступеней

3400 — 700 = 2400 мм — длина лестничного марша

2400 / 15 = 160 мм — ширина ступеней

Подбор размеров мало что может дать, поэтому, чтобы увеличить ширину ступеней, придется делать большие свесы, порядка 100 мм. Крутизна лестницы будет составлять больше 45°. Подниматься по такой лестнице еще можно, а вот спускаться неудобно и даже опасно. Главным преимуществом такого варианта будет простота изготовления и малая занимаемая площадь:

Поворотная лестница с площадкой

Рассчитаем это вариант.

При высоте подступенков в 175 мм необходимо 15 ступеней.

Наличие окна на примыкаемой стене вносит свои ограничения в длину первого марша — 1700 мм. С учетом площадки — 900 мм, остается 800 мм на ступени. Получается, что при ширине ступени не менее 250 мм в первом марше можно сделать не более трех ступеней. Площадка — это четвертая. Итого на второй марш остается 15 — 4 = 11 ступеней. Общий проем — 3400 мм. С учетом площадки на второй марш остается 3400 мм — 900 = 2500 мм. Ширина ступеней тогда в первом марше будет 2500 / 11 = 227 мм. Это уже неплохо, но, может, есть вариант лучше?

Комбинированный вариант поворотной лестницы с забежными ступеньками

Рассчитаем этот вариант.

При размере подступенков 175 мм получаем количество ступеней равным 15. Очевидно, что первый марш такой лестницы будет аналогичен предыдущему варианту. Таким образом, на забежные ступени и второй марш остается 15 — 3 = 12 ступеней. Для удобства пользования винтовой частью лестницы оптимальное количество забежных ступеней для поворота на 90° должно быть равным трем. На второй марш остается 12 — 3 = 9 ступеней. Длина марша 3400 — 900 = 2500 мм. Ширина ступеней второго марша в этом случае будет 2500 / 9 = 278 мм. Получили величины — ширина ступени 278 мм, высота подступенка 175 мм — идеально вписывающиеся в необходимые диапазоны. Конструктивно такая лестница более сложная, но зато значительно удобнее конструкции с промежуточной площадкой, а тем более прямой лестницы. Именно на этом варианте мы и остановимся. Нарисуем необходимые чертежи:

По этим чертежам мы и будем делать лестницу. О б этом рассказано в статье «Как самостоятельно изготовить лестницу. Часть 2: делаем марши».

Евгений Дубинин, рмнт.ру

19.03.14

Source: www.rmnt.ru

Читайте также

Компактная лестница на мансарду в небольшом доме

Дачка у меня не слишком большая. В основании бутовый цокольный этаж, на который водрузили стандартный сборный щитовой деревянный домик.Нижний этаж стал гостиной и кухней, а второй поделился на две комнатки-спальни. Хотелось задействовать каждый кусочек площади, поэтому место под крышей решено было превратить в небольшую мансарду. Но для воплощения этой идеи нужно было устроить лестницу, а места под нее было очень немного. Верхнее пространство в потолке ограничивалось несущими брусами, стеной между комнатами, на которой была дверь, и кирпичным коробом трубы печки и камина. На все про все для лестницы оставалось очень мало пространства — 0,5 м на 1,5 м. Простая лестница с косоурами заняла бы пол-комнаты, а этого очень не хотелось делать.

Время шло, а решения не было. Откидные лестницы тогда не продавались, а сделать самостоятельно никто не брался.
Но вот однажды в очередном номере польского журнала  «Master» моя подруга обратила внимание на интересную идею устройства лестницы вдоль стены. Она представляла собой гору полок, похожих на стандартные советские книжные полки. Они были расположены одна на другой со сдвигом, создавая удобные ступени отдельно  под каждую, правую и левую ногу.

Такие лестницы называются лестницами с переменным шагом, где под правую и левую ноги располагаются свои ступени. По-английски такие лестницы называются  spase saver staircase — сохраняющая пространство лестница. А в быту такие лестницы называются очень весело, выбирайте понравившийся вариант: утиный или гусиный шаг, лестница монаха или чертова, мотыльковая, весельная и даже очень танцевально: самба :))

Но особенность лестницы в журнале была в том, что пространство под проступями не «гуляло», а было эффективно использовано для хранения вещей.

Идея пришлась по душе, но в процессе вынашивания и адаптации к нашим вкусам, к стилю комнаты и, главное, к потребностям преобразилась до неузнавания. Так получилось, что, постепенно укорачиваясь, полки создавали удобные ступени и превращали лестницу в шкаф-стеллаж. Вдоль стены шли два параллельных ряда полок, смещенных относительно друг друга по высоте на половину. Для каждой ноги — свой ряд, правая наступает только на правый, левая — на левый (относительно движения).

Очень сложно словами объяснить технологию постройки моей лестницы. Проще, наверное, было делать.
Сначала монтировали задний, прилегающий к стене ряд ступеней. Доски крепились к стене деревянными шипами на клею и связывались между собой на углах саморезами.

Можно было монтировать иначе: прикрепить предварительно брусок к стене и наложить потом на него одним краем доску ступени.
Затем делаются вертикальные подпорки в торцах доски-полки. Подпорки доски со стороны подъема по лестнице являются подступенками, опора для них — предыдущий ряд полок.

После установки прилегающего к стене ряда полок к нему приделывается передний ряд. В местах соприкосновения (пересечения) с первым рядом полок делалась связка с помощью деревянных шипов на клею. Это добавило конструкции лестницы жесткости.

Некоторые ступени-полки сделаны по полной ширине лестницы, сплошными, что тоже добавило ей устойчивости. Такими полками стали столешница под телевизором, седьмая снизу ступенька, на которой стоит кувшин с цветами и полка, в которой наверху дверка. Если смотреть сверху, эти ступеньки выглядят Г-образно и занимают место под полками первого ряда.

Свободное место под телевизором прикрыто дверками. Но можно и не делать этого — зависит от ваших потребностей и желания.

В целом же вид сверху лестница имеет вот такой:

Отдельного разговора заслуживает вопрос безопасности движения по такой крутой лестнице. Нужно было установить надежный поручень, перила. В той конструкции, что была описана в журнале «Мастер», поручнем был брус, который опирался на вертикальный брус-балясину лишь в нижней и верхней точках лестницы. При этом оставалось открытым и незащищенным пространство вдоль всех ступеней. Довольно ненадежное и опасное решение. Мы выставили перила вертикально, и они стали этакой защитной стенкой.

Для этого вертикальные стойки были прикреплены к верхней балке перекрытия потолка и к торцу переднего ряда полок. Получился своеобразный частокол, выпасть сквозь который довольно сложно.

Высота ступеней получилась довольно большая (20 см для каждого шага, а в целом 40 см для отдельной ступени), и чтобы было удобнее спускаться (а это куда опаснее подъема), мы прикрепили сверху над нижней ступенью круглую деревянную ручку. Она помогает чувствовать себя при спуске увернее.

Не обошлось и без маленьких хитростей. Между правой, глухой стороной лестницы и трубой оказался небольшой зазор, около 10 см. Его закрыли планкой на рояльной петле. Получилась небольшая ниша для хранения длинных вещей, например удочек и лестницы-стремянки.

Нижняя ступенька тоже имеет секрет. Ее крышка поднимается, а внутри очень удобно хранить всяческий дачный скарб.

На полки я люблю ставить цветы. Дерево служит замечательным фоном для различных сезонных композиций.

Как расположить полки под лестницей

Для современного функционального жилого пространства характерно использование каждого свободного сантиметра в доме с максимальной пользой. Если дом расположен в двух уровнях, то свободное место, которое образуется под лестницей, не должно пропадать даром.

Полки под лестницей, встроенный стеллаж или шкаф, позволят не только организовать вместительную и никогда не лишнюю зону, но и придадут интерьеру индивидуальный и современный вид.

Полки с емкостями

Содержание статьи

Особенности зоны хранения

Рабочее место с полками

К положительным качествам обустройства зоны, будь то шкаф или полки, относится следующее:

1. Место используется рационально, а особенность, связанная с перепадом высоты, позволит хранить разногабаритные вещи;

Полки

2. Внешний облик интерьера только выиграет, если место не останется пустым. Даже если в доме хватает шкафов и мест для складирования вещей, под лестницей можно организовать библиотеку со стеллажами для книг, или хранить на полках декоративные вещицы;

Многофункциональная зона

3. Вместительный шкаф позволит спрятать от посторонних глаз бытовые приборы и вещи, которые периодически необходимы – пылесос, велосипед, резиновую обувь;

Выдвижные модули

Важно! Не стоит устраивать «свалку». При грамотном расположении полок и ящиков, можно организовать современное функциональное пространство.

Открытые полки под маршем

Помимо положительных качеств, имеются и некоторые нюансы:

1. Чтобы получилось действительно функционально, необходимо заранее спроектировать, опираясь на свои потребности и четко представлять, что именно будет храниться в таком шкафу или на полках;

Стеллаж

2. Пространство имеет сложную геометрию, поэтому изготовление шкафа всегда происходит под заказ по индивидуальным замерам. Соответственно, и цена на подобную мебель достаточно высока;

Выдвижные шкафчики в прихожей

3. Не стоит забывать, что марш – это важный конструктивный элемент в доме, поэтому на первом месте находится его правильное функционирование, а уж потом организация обустройства под ним. Ни в коем случае, сооружение не должно подвергаться вмешательствам, чтобы ее несущая способность не пострадала.

Способы расположения шкафов и полок

Выдвижная конструкция ящика

Шкаф обладает одним немаловажным преимуществом – это удобное и практичное расположение. Выбирая внешний вид подобной мебели и его внутреннюю составляющую, следует в первую очередь делать ставку на функциональность и эргономичность.

Бар может быть скрыт за дверью

Существует несколько вариантов конструктивного исполнения шкафов и полок:

1. Устройство открытых навесных полок под маршем или открытых стеллажей, на которых можно хранить книги, коллекции, фоторамки и декоративные аксессуары, при организации рабочего места полки необходимы для хранения канцелярских принадлежностей и бумаг;

В современном интерьере

2. При достаточной высоте марша, можно организовать гардеробную в виде шкафа-купе, в котором можно хранить обувь и сезонную одежду;

Шкаф-купе

3. Установив распашные дверцы в прихожей, можно обеспечить легкий доступ к вещам, и не выделять отдельную мебель для их хранения, сохранив свободное лишние метры площади;

Распашные двери встроенного шкафа

4. Можно установить выдвижные ящики, что позволит хранить инструменты, архивы и прочие не небольшие вещи;

Полка для посуды

5. При организации кухни, можно расположить стеллаж для посуды или выдвижные ящички для кухонной утвари.

Встроенный стеллаж для посуды

Выдвижной ящик для посуды

Сделать шкаф своими руками можно, смонтировав обычный стеллаж для хранения. Инструкция сборки предельно проста и не требует особых навыков. Это удобно в том случае, если планируется складирование  книг, сувениров или фоторамок.

Стеллаж

Для содержания коллекции можно установить полки в современном стиле, и защитить их от пыли при помощи стеклянных витрин. Стекло в интерьере всегда смотрится легко.

Расположение винных бутылок

Устройство шкафа-купе с раздвижной системой открывания, позволит экономить свободные метры перед  ним. Распашная система открывания возможно только в месте достаточной площади. Такой тип открывания является традиционным из-за своей практичности и надежности.

Вместительный шкаф

Выдвижные ящики могут располагаться не только под самой лестницей, но и в ступенях. Они могут иметь откидную крышку-подступенок, или быть выдвижными.

Многофункциональные ступени

Под сооружением вполне можно установить готовые модули – напольные и навесные шкафы. Особенно актуально это при устройстве кухни или рабочего кабинета.

Навесной шкаф

Важно! Обустраивая место можно проявить фантазию и сделать мебель самостоятельно или заказать готовый вариант.

При устройстве зоны отдыха или рабочего места, можно установить небольшой стеллаж или навесных полок. Диван также может быть оснащен ящиками для хранения.

Варианты организации

Пространство под лестницей в зависимости от ее расположения в доме

Функциональное наполнение напрямую зависит от расположения в доме:

1. Если лестница расположена в прихожей, то уместнее всего организовать под ней зону хранения – ящики, стеллажи;

Организация зоны хранения в прихожей

2. Сооружение в гостиной предполагает расположение под ней зоны отдыха, коллекции в витрине, видеоаппаратуры и телевизора;

Зона отдыха под маршем

3. В рабочем кабинете под можно расположить библиотеку или рабочее место;

Рабочее место

4. В кухне можно устроить вместительную кладовую, стеллажи для посуды или ящики и полочки для специй и прочих продуктов.

Встроенная кухня

Размеры шкафа и материалы изготовления

Пространство кладовой

Габариты зоны хранения напрямую зависят от того, что предполагается там хранить.  Стеллажи могут быть установлены, как бы в глубине пространства, могут выступать за пределы марша или быть четко вписаны в его пространство.

Если высота позволяет, то в нем можно организовать полноценную гардеробную или гостевой санузел.

Санузел

Полки могут быть изготовлены из натуральной древесины, металла и стекла.

Вместительный выдвижной ящик

Для деревянного сооружения естественным материалом изготовления встроенного сооружения станет натуральная древесина или материалы на ее основе – МДФ, ДСП, ЛДСП из которых могут быть изготовлены двери, ящики.

Стеллажи для книг

Из металла изготавливают крепежи, фурнитуру, направляющие, каркас раздвижной системы, элементы внутреннего наполнения. Пластиковые фрагменты не являются долговечными, поэтому их не следует использовать в изготовлении встроенного шкафа.

Встроенные отделения

Элементы со стеклянной и зеркальной поверхностью станут украшением конструкции и позволят визуально увеличить окружающее пространство.

Складирование книг

При заказе встроенной конструкции, следует пригласить замерщика от фирмы-изготовителя.

Важно! Если предоставить размеры самостоятельно, и при установке конструкции что-то пойдет не так, то платить за переделку придется самому.

Полки

Представитель фирмы-изготовителя может оценить на месте конфигурацию и размеры, посоветует, как его рационально использовать.

Варианты организации

Варианты организации

Как было сказано ранее, характер функционального назначения зависит от места ее расположения в доме:

1. Место для отдыха. В гостиной можно установить небольшой диванчик или пару кресел с кофейным столиком. Раскладной диван может быть использовано в качестве дополнительного спального места в гостиной;

Комод и место для отдыха

2. При организации кухни можно устроить винные стеллажи, встроить кухонный гарнитур или полки для хранения посуды;

Для вина

3. В гостиной можно установить телевизор, видеоаппаратуру, тумбу или декоративные предметы интерьера;

Телевизор

4. Помимо винных полок в гостиной можно установить барную стойку с высокими стульями для отдыха с друзьями. Для этого устанавливают шкафчики для бутылок, полки для бокалов и мини-холодильник;

Бар

5. Полки могут быть выполнены из стекла, металла, древесины. Они могут иметь необычную форму и быть украшением пространства гостиной. В прихожей полки наоборот, должны быть вместительными и практичными;

Рабочий кабинет

6. Подлестничное пространство может быть декоративным элементом пространства, если там установить под ней фонтан или камин;

Камин

7. В гостиной или просторной прихожей, в спальне или в кабинете можно организовать библиотеку с уютным креслом или рабочее место;

Рабочий стол

8. Помимо того, что в прихоже можно устроить встроенный шкаф, пространство под поворотной площадкой может использоваться в качестве части прихожей, если разместить там вешалки для одежды, скамейку или пуф и зеркало;

Прихожая

9. Если в доме есть дети, то можно организовать игровое пространство в виде домика;

Игровое место для детей

10. Под конструкцией можно организовать уютное место для отдыха.

Уютный уголок для отдыха

11. Кладовая позволит хранить запасы продуктов.

Вместительная кладовая

На фото ниже показаны еще некоторые варианты:

Видео в этой статье расскажет о том, как под лестницей сделать полки для хранения вещей.

Шкаф под лестницей. Своими руками, 500 фото, чертежи, пошаговые инструкции

Если вам повезло, и у вас имеется свободное место под лестницей, стоит подумать, как лучше этим воспользоваться. Это 7 конкретных мастер классов, как сделать шкаф под лестницей с пошаговыми фото. А также две большие галереи с чертежами и примерами для разных интерьеров.

Мы все хотим максимально использовать каждый сантиметр дома. Как это ни странно, но люди редко придают серьезное значение пространству под лестницей. Тот факт, что оно кажется маленьким, не означает, что его нельзя занять и превратить в уникальную кладовку, комнатку или шкаф, в общем, что-то соответствующее вашим конкретным потребностям. Здесь собраны несколько интересных идей, как правильно организовать хранение под лестницей. Надеюсь, этих примеров будет достаточно для вдохновения.

Выдвижной шкаф под лестницей

Если под лестницей есть место, то пустым оно никогда не бывает. Особенно, если внезапно пришли гости и надо быстро убраться в комнате. «Пусть пока здесь полежит» и вещь остается под лестницей навсегда. Эта проблема решается, даже если пространство совсем небольшое.

Посмотрите пример, как сделать выдвижной шкаф под лестницей своими руками. В данном случае свободного места было 120 см в глубину, 84 см в ширину и до 75 см высоту. Тем не менее, это фантастическое пространство для хранения. Особенно, если все сортировано и правильно организовано, так что вам не нужно ползать под ним, чтобы найти то, что нужно!

Как сделать этот несложный выдвижной шкафчик показано в мастер классе на пошаговых фото.

Источник фото: www.instructables.com/id/Under-Stairs-Pull-Out-Storage/

Как сделать шкаф под лестницей

Из этой инструкции вы узнаете, как создать дополнительное пространство в доме для всех тех вещей, на которые вы обычно натыкаетесь в самых неожиданных местах. Это интересный проект, такой шкаф под лестницей можно сделать за день или два, поэтому не откладывайте, а просто прочитайте инструкцию на сайте, ссылка под галереей. Вам не потребуется слишком много инструментов, главным образом, ручная или электрическая пила для распила деревянных деталей. Если нет фрезера, можете использовать готовые молдинги. Если у вас больше места, чем в данном примере, можете установить несколько полок, провести свет и добавить немного живописи.

Источник фото: www.instructables.com/id/Under-Stairs-Storage-Space/

Встраиваемые шкафы под лестницей

Сделать шкаф под лестницей с одной стороны, не сложно. Ниша уже готова, просто нужно правильно снять размеры. Но с другой стороны, существует множество нюансов, потому что сделать треугольные дверцы довольно сложно, даже никакие расчеты не помогут, только опыт и глаз мастера. Этот шкаф под лестницу был изготовлен на заказ в Marko Studio, как видите, мастера со своей задачей справились. Как это было сделано, смотрите ниже в мастер классе на пошаговых фото.

Автор: Vadim Portnov
Источник фото: www.dd-space.com/2016/04/shkaf-pod-lestnicey.html#more

Кладовка под лестницей своими руками

Проблема в том, что никогда не хватает места. У вас есть свободное пространство под лестницей? Подумайте, как его лучше использовать. Это может быть что угодно – от небольшой комнаты, до кладовки или встроенного шкафа. В общем, вариантов много, но главная задача, это сделать дверь. Только будьте осторожны с потенциальными проводами или сантехникой, которые могут находиться в стене. Дверь можно оформить в виде навесного шкафчика с полками.
Здесь показано, как сделать дверь-шкаф для кладовки под лестницей. Подробную инструкцию вы можете прочитать на сайте, ссылка находится под галереей. Ниже смотрите мастер класс на пошаговые фото.

Источник фото: www.instructables.com/id/Hidden-room-under-the-stairs/

Шкаф под лестницей в частном доме

Вот еще пример, как сделать встроенный шкаф под лестницей своими руками из гипсокартона.

Подробная инструкция есть на сайте, ниже смотрите мастер класс на пошаговых фото.

Источник фото: www.ana-white.com/2014/04/momplex/building-closet-under-stairs

Полки под лестницей своими руками

Раскройте полностью потенциал свой лестницы в сарае или гараже, если все правильно организовать, то такие полки под лестницей освободят вам массу пространства. Главное, это сделать удивительно быстро и просто. Здесь нет пошаговых фото, просто идея – пожалуй, здесь все понятно. Нарезаете рейки, берете фанеру или другой материал и делаете полки.

Инструкцию с рекомендациями и советами можно прочитать на сайте, ссылка под галереей.

Источник фото: www.instructables.com/id/Under-Stairs-Shelves/

Шкаф над лестницей

Здесь показано, как сделать шкаф своими руками не под лестницей, а над лестницей. На самом деле, обычно это место ничем не заполнено, поэтому этот хороший пример, как грамотно распорядится свободным пространством. Конечно, этот вариант шкафа для конкретного частного дома, автор разработал проект под целый комплект мебели. Хотя с другой стороны, пространство над лестницей в большинстве случаев выглядит одинаково. В общем, если заинтересовались, можете воспользоваться ссылкой под галереей. Инструкция очень длинная и подробная, может, почерпнете для себя что-то интересное. Ниже смотрите 100 детальных пошаговых фото.

Автор: Автор: Кэссити
Источник фото: www.remodelaholic.com/building-the-built-ins-part-2/

Чертеж шкафа под лестницей

Шкаф под лестницей 200 фото

Лестница Стеллаж Своими Руками » Подробная Инструкция Как Сделать + Фото + Видео

Лестницы-стеллажи в кабинете

Одним из вариантов рационального использования в своем доме пространства, является устройство такой конструкции, как лестница-стеллаж. Она бывает с полочками или выдвижными ящиками, что позволяет легко убирать не часто применяемые предметы, а громоздкую лестницу превращает во вместительный и достаточно удобный шкаф.

Статья предлагает познакомиться с видами конструкций, этапами их изготовления.

Особенности моделей

Маршевая простая лестница может занимать достаточно большую площадь в помещении, которая считается «мертвой» зоной. Но при обустройстве конструкции удобными полками и ящиками, она становится еще более полезной.

Прежде чем приступить к сооружению модели лестницы со стеллажами, стоит познакомиться с ее плюсами и минусами, указанными в таблице:

«Изюминка» в интерьере помещения с лестницей

Рациональное использование пространства под лестницей

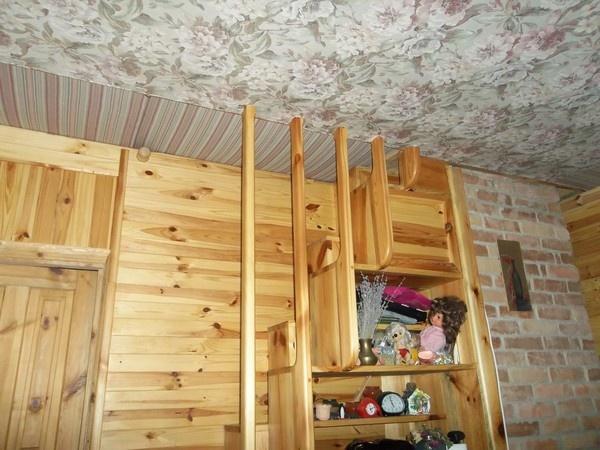

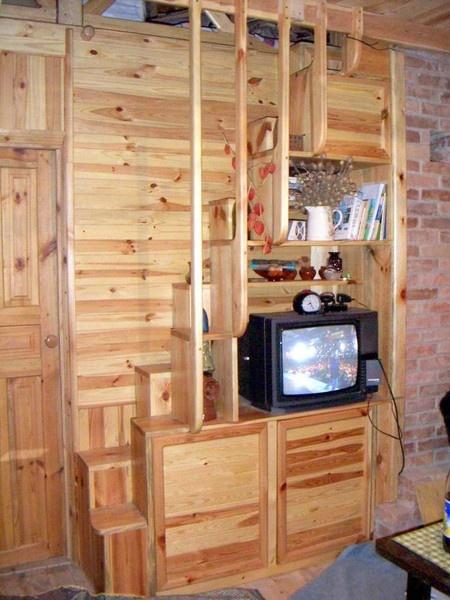

На фото — удобная лестница с полками

Сложная геометрия пространства под маршем

Виды конструкций

Главными качествами лестницы-стеллажа являются удобство и практичность размещения в пространстве. Это необходимо учитывать при выборе модели, ее наружный и внутренний вид.

Некоторые конструктивные особенности моделей:

• Обычно книги, посуда, статуэтки и другие сувениры размещаются на стеллажах или подвесных полках. При наличии в гостиной лестничного марша, лучший вариант – устройство под ним стеллажа;
• Изготовление лестницы-полки можно выполнить из ступенчатого стеллажа, который состоит из большого числа секций, количество которых уменьшается к верхнему уровню. Модели могут быть без боковых стенок или полузакрытыми.

Совет: Не следует делать большое количество секций в высоких маршах, это значительно увеличивает нагрузку на конструкцию. Лучший вариант — комбинированная конструкция, в которой привычная лестница имеет стеллажную вставку, устроенную на удобном, для пользования человеком, уровне.

• Обустраивать полки можно после сооружения марша. При этом пространство под ступеньками заполняется навесными полочками. Лишняя глубина зашивается гипсокартоном или фанерой.

Интересные конструкции — устройство в лестницах-стеллажах откидных и выдвижных ящиков. Использование разнообразной фурнитуры, позволяет изготавливать своими руками механизмы любого типа.

Виды ящиков для стеллажей под лестницей

Сгруппировать ящики можно по нескольким категориям. Они могут быть:

• Карго. Имеют в своем составе металлические корзины. В них удобно хранить:

1. Одежду;
2. Обувь;
3. Банки с консервацией;
4. Бутылки.

Совет: Качественно изготовить карго самостоятельно сложно, такие изделия следует приобретать готовыми.

• Вертикальными. При этом ящики устраиваются в марше на высоте. Используется они для хранения крупногабаритных предметов, таких как гладильная доска. А при наличии внутри секции нескольких полок на разных уровнях, можно разместить на них консервацию и другие емкости;
• Стандартными выдвижными. Такие ящики имеют дно из фанеры или дерева. Используются они для хранения любых предметов, включая и всякую мелочь. Размещаться ящики могут:

1. Сбоку, монтироваться в сплошной части лестничного марша, закрывать его пространство от верха косоура до пола.
2. В самих ступеньках. При этом элементы выдвигаются спереди лестничного марша, а подступенок выступает фасадом секции.

• Откидными. В этом случае ящики занимают пространство отдельной ступеньки или объединяют их по 2-3 штуки. Откидные петли заменяют выдвижной механизм. Крышкой ящика является одна проступь или объединенные из нескольких ступеней. Внутреннее пространство открытое ограничивается каркасом самой лестницы и дном ящика.

Лестница карго

Вертикальные ящики под лестницей

Размещение ящиков по бокам лестницы

Вдвижные ящики в ступеньках лестницы

Изготовление лестницы-стеллажа с ящиками

Для изготовления ящиков чаще используются такие же материалы, как и для ступенек. А их обустройство зависит от модели этих деталей, и типа лестницы.

Для полок или ящиков используются:

• Дерево;
• ДСП;
• МДФ.

Такие материалы прекрасно смотрятся в отделке маршевой конструкции.

Этапы изготовления стеллажа:

• Выполняется разметка деталей по числу секций;
• Элементы распиливаются на требуемые отрезки;
• Чтобы уменьшить количество сопряжений, применяется замковое соединение;
• Собранная конструкция, монтируется в пространстве под ступеньками лестницы и фиксируется к ее каркасу.

После этого полки:

• Закрываются дверцами;
• Оставляются открытыми;
• Перед ними навешивается ширма.

Инструкция монтажа ящиков из ДСП под ступеньками:

• Дно ящиков выполняется из фанеры, лист нужного размера набивается гвоздями или мебельными скобами. Выдвижение ящиков обеспечивают закрепленные на них ролики, которые перемещаются в специальных направляющих;
• На фасаде крепится небольших размеров ручка или в верхней части ящика выполняется вырез;
• Для откидных моделей проступь на каркасе фиксируется не полностью. А оснастить ее лучше замочком. Это увеличит устойчивость и безопасность конструкции;
• Сзади крышки крепятся петли, соединенные с каркасом, что позволяет «открывать» ступеньку и положить внутрь любые вещи.

Совет: Перед переоборудованием лестницы в стеллаж, необходимо убедиться, что эти изменения конструкции не ухудшат ее прочность, устойчивость, удобства при эксплуатации и безопасность.

Комбинирование стационарных и выдвижных ящичков в лестнице

Большие выдвижные ящики

Поворотная лестница из выдвижных ящиков

Видео в этой статье поможет более подробно представить виды лестниц-стеллажей, их особенности и способы изготовления.

Особенности платформ-лестниц

Использование лестницы-платформы для стеллажей

Удобная монтажная подставка необходима для дома, в гараже и на работе. Для этого лучше всего подойдет платформа-лестница для стеллажей.

Выбирая модель изделия, следует обращать внимание на его параметры. Основные из них:

• Общая высота конструкции и высота площадки;
• Масса без балласта;
• Общая масса и наличие балласта, чтобы человек смог спокойно проводить работы на высоте, занимая при этом немного места для упора;
• Число ступенек и материал, из которого они изготовлены.

Совет: При приобретении изделия необходимо обращать особое внимание на безопасность конструкции: модели, с количеством ступенек более трех, должны иметь поручни и специальные цепочки для страховки от падения.

• Регулировка высоты;
• Выдерживаемая нагрузка. Ее величина не должна быть меньше 150 кг;
• Рабочая высота. Этот размер определяется таким образом: от требуемой высоты отнимается рост человека и дополнительно 30 сантиметров, чтобы рабочий не задевал потолок при выполнении работ.

Лестница-платформа для стеллажей по виду может быть:

• Обычной — с простыми ножками;
• С переходным мостиком. По виду конструкция напоминает двустороннюю лестницу, но в ее составе длинная платформа и поручни устанавливаются с одной или с двух сторон;
• Двусторонней. Ступеньки в таких конструкциях расположены с двух сторон, что более удобно при работе вдвоем;
• Передвижной. С одной или двумя парами колес;
• Приставной. При этом с одной стороны расположены две ножки, а другая сторона ставится на полку стеллажа;
• С выступом. Платформа фиксируется выступом;
• Складной. Такая конструкция быстро собирается в компактную форму;
• Трансформером. Это универсальный вариант лестницы-платформы, которая может быть простой приставной, с платформой, со стремянкой выдвижного типа, двусторонней или обычной стремянкой.

Простая лестница-платформа

Обычная стремянка с платформой

Лестница с переходным мостиком

Передвижная конструкция лестницы-платформы

Монтаж лестницы-платформы

Чтобы увеличить устойчивость, иногда требуется наличие балластных грузиков, устанавливаемых в соединительных перекладинах. Передвижная лестница-платформа, обычно, изготавливается и приобретается заказчиком в разобранном виде.

Монтаж конструкции выполняется при помощи пары гаечных ключей с требуемыми размерами и двух угловых шестигранников: на 4 и 5.

Гаечные ключи для сборки лестницы-платформы

Угловые шестигранники

Монтаж лестницы-платформы

Лестница на колесах для стеллажей собирается в такой последовательности:

• Платформа кладется на ребро;
• В специальную планку вставляется лестничная часть;
• Затягиваются гайки, таким образом, чтобы желобок на болте располагался в перпендикулярном направлении к соединительному каналу самой платформы;
• Так же крепится вторая часть конструкции, или опорные ножки, в зависимости от модели;
• Лестница устанавливается на ножки;
• Монтируются соединительные перекладины на специально промаркированные участки, расположенные с нижней внешней стороны;
• Лестница выравнивается. При этом опорная и лестничная части плотно прижимаются к платформе;
• Окончательно затягиваются гайки, с помощью гаечного ключа;
• Крепятся 4 стойки для установки перил и затягиваются все гайки;
• На уровне колен крепится ограничитель. При этом в специальные отверстия с задней стороны конструкции вставляются перила и соединения затягиваются;
• После установки колес, регулируется их работа, для плавного передвижения конструкции. Для этого изделие устанавливается на любую ровную поверхность, прикручиваются к опорам ролики.

Стеллаж-лестница – это универсальное приспособление, которое помогает не только удобно подниматься на высоту, но и может стать деталью интерьера, которая будет улучшать комфорт в помещении.

виды, идеи, монтаж своими руками

Владельцы многоуровневых квартир и многоэтажных частных домов сталкиваются с задачей рационального обустройства пространства ниши под лестничными ступенями для создания индивидуального интерьера. Выбор модели, материалов для встроенной мебели определяется видом и предназначением конкретного помещения. Шкаф в прихожей, размещенный под лестницей, позволяет сэкономить место, успешно заменяет гардеробную, становится главным украшением комнаты. Допускается создание открытых полок, комбинируя их с зарытыми частями фасада. Элегантная кладовка на даче предназначена для хранения объемных вещей (пылесоса, гладильной доски, инструментов), домашних заготовок. В нарядной гостиной уместны серванты, стеклянные витрины. Навесные полки, отдельные ящики разного размера востребованы для создания рабочей зоны кухни в частном доме.

Виды встроенных под лестницу шкафов

Пространство под ступенями отличается сложной геометрией, что затрудняет приобретение готовой корпусной мебели. Владельцы домов и квартир с лестницами действуют по двум вариантам: оформляют индивидуальный заказ или изготавливают шкаф под лестницей своими руками. Сначала подбирают модель, определяются с внешним видом и внутренним содержанием. Необходимо оценить удобство применения, практичность будущей модели. Небольшие тумбы, комоды и легкие стеллажи удачно размещаются под винтовой лестницей, расположенной на ограниченной площади. Маршевые лестничные конструкции позволяют успешно использовать вместительные образцы.

Очень дорого и элегантно смотрится под лестницей винный шкаф с подсветкой

С распашными дверями

Модели с распашными дверями подходят для просторной прихожей в загородном доме. Блоки разной высоты отличаются повышенной вместимостью и удобством для использования взрослыми членами семьи и детьми. Успешно применяются для организации гардеробной в частном коттедже. Функциональная мебель оснащается закрытыми полками для головных уборов, штангами для вешалок с верхней одеждой, дополнительными крючками для зонтов, прочих аксессуаров, специальным отделом для обуви. При ограниченном пространстве подхода к лестнице в качестве гардероба используют шкаф-купе. Однако для создания сложной модели купе с раздвижными дверями требуется проведение точных расчетов с учетом угла наклона лестницы. Материалы отделки подбирают исходя из общего стиля интерьера.

Открытый стеллаж

Легкий открытый стеллаж, полки разных размеров удачно выглядят в гостиной и рабочем кабинете. Аккуратное размещение книг, журналов, фотографий, сувениров позволяет создать комфортную зону отдыха. Решение подходит для самостоятельного исполнения. Совпадающие с линией ступеней сегменты эффектно выглядят в интерьере частного дома или многоуровневой квартиры. Защиту от пыли обеспечивает установка стеклянной витрины.

Мнение эксперта

Анастасия Михалева

Мебельный дизайнер.

Ценителям коллекционного алкоголя стоит обустроить винный шкаф с ячейками для бутылок и внутренней подсветкой.

Модульные вертикальные типы

Использование готовых модулей серийного производства осложняется необходимостью тщательного подбора всех отдельных элементов с учетом скоса лестничного пролета. Модульные вертикальные типы часто применяются для наполнения встроенных шкафов с закрытым фасадом. Удобные секции быстро и легко монтируются. Остается лишь изготовить распашные или раздвижные дверцы и аккуратно закрыть нишу от посторонних глаз.

Выдвижные ящики

Рациональным вариантом оформления подлестничного пространства представляются выдвижные ящики разного размера. Они бывают любой величины, имеют различное количество сегментов. Более эффектным и удобным вариантом являются выкатные секции. Обособленные отсеки с ящиками внутри предназначены для хранения всевозможных предметов. Выдвижные системы с механизмом Cargo легко выкатываются из-под ступенек, обеспечивая свободный доступ к вещам. Вместительные глубокие отсеки позволяют хранить бытовую технику, спортивный инвентарь, сезонную одежду, прочие крупные предметы. Изготовление требует тщательных расчетов, применения качественной фурнитуры и роликовых механизмов. В закрытом виде подвижные блоки выглядят как классический гардероб. Повышенная практичность, оптимальное использование ниши характерны для систем с выдвижными механизмами.

Комбинированный вариант

Комбинированные методы оформления лестницы со встроенным шкафом предусматривают одновременное использование нескольких типов конструкций и сочетание разных материалов производства. Самые смелые и интересные идеи воплощаются в комбинировании отдельных элементов. Например, в сочетании открытых полок для декоративных предметов или комнатных растений с закрытыми модулями под одежду или инвентарь для занятий спортом. Удачно выбранные материалы фасада, элементы декоративной отделки позволяют оригинальной мебели стать главным украшением дизайна всего помещения. Комбинация сегментов разной высоты под угловой лестницей создает неповторимую атмосферу уюта в загородном доме. Внутреннее пространство ниши удачное место для размещения видео и аудиотехники.

Лестница на второй этаж в коттедже располагается вдоль стены или в центре помещения, имеет прямую форму или повороты. Конструктивные особенности и габариты лестничного пролета стоит принять во внимание при выборе конфигурации, размеров, внешней отделки создаваемого образца. В просторных комнатах уместны шикарные изделия из дерева, элегантные витрины из стекла с подсветкой, полки для дорогих вин. В небольших помещениях на даче оригинальный предмет интерьера часто используется для зонирования комнат. Например, ведущая в мансарду лестница со встроенными шкафами отделяет спальню от общей комнаты. Может применяться в качестве перегородки между кабинетом и гостиной либо просто заменяет чулан для дачного инвентаря, инструментов и домашних заготовок.

Подробная инструкция по монтажу

Прежде чем приступать к созданию неординарных предметов интерьера, следует выбрать эскизы, материалы, внимательно изучить инструкцию по монтажу. Такой подход позволяет создать мебель в соответствии с личными запросами, общей концепцией дизайна.

Габариты подлестничного пространства напрямую влияют на параметры шифоньера

Необходимые инструменты и материалы

Популярные материалы производства современной мебели:

• натуральное дерево используется для формирования каркаса, выполнения отдельных деталей;
• панели МДФ успешно заменяют древесину, применяются для создания фасадных частей, полок, внутренних перегородок;
• крепежи, фурнитура, направляющие обычно изготавливаются из металла;
• в декорировании фасадных поверхностей, полочек применяются зеркала, стекло, пластик, бамбук, ротанг, кожа.

Дорогое натуральное дерево эффектно выглядит в любом помещении, отличается повышенной прочностью, но стоит достаточно дорого. МДФ или пластик долго служат. Пластиковые панели не утяжеляют конструкцию, удачно смотрятся под открытой лестницей, оснащенной тонкими перилами. Перегородки внутри встроенного шкафа обычно изготавливают из плит ДСП. Для внутренней обшивки каркаса часто используется гипсокартон.

Для проведения работ требуется подготовить:

• материалы для производства каркаса, внутренних деталей, декорирования фасадных частей;
• мебельную фурнитуру;
• дрель;
• шуруповерт;
• лобзик;
• кронштейны;
• саморезы;
• рулетку;
• карандаш.

Подготовительные работы

Требуется предварительно освободить пространство для работы и защитить напольное покрытие (застелить полы пленкой, тканью). Первоначально необходимо сделать чертеж будущего изделия на основе проведения точных замеров глубины, высоты, ширины, определить нужное количество полочек, ящиков; отметить карандашом места расположения крепежных элементов на стенах дома и ступенях. В процессе подготовки проекта необходимо помнить о недопустимости создания лишней нагрузки на лестничную конструкцию.

Эскиз будущего шкафа можно нарисовать самостоятельно

Длина полок не должна превышать 60 см. Для размещения книг, прочих тяжелых предметов используются полки меньшей длины, чтобы избежать прогибов и провисаний. Размеры выдвижных секций рассчитывают с учетом ширины фасадных дверей. Это позволяет избежать затруднений в процессе эксплуатации.

Распиловка материала осуществляется в соответствии с расчетами. Необходимо сразу отмечать карандашом номер каждой выпиленной детали.

Монтаж шкафа

Сборка мебели начинается с монтажа каркаса из металлического профиля или дерева. В качестве днища служит пол. Однако применяется и установка древесных плит ДСП, МДФ. Стойки закрепляются к полу и стенам тонкими шурупами под прямым углом. Следует оставить небольшой люфт для выравнивания после соединения всех частей. После окончательной фиксации конструкция обшивается гипсокартоном. На следующем этапе устанавливаются перегородки. При установке каждой полки используют по два бруска. В специальные выемки вставляется штанга для вешалок с одеждой.

Установка распашных дверей наиболее сложный этап. Дверная коробка крепится к элементам каркаса. На коробку навешиваются петли, к которым прикручиваются створки. Дополнительное применение доводчиков и шарнирных поворотных механизмов улучшает эксплуатационные характеристики мебели. Узкие дверцы шириной до 50 см гармонично выглядят под ступеньками и не склонны к провисанию. Начинающему мастеру достаточно сложно изготовить модель с раздвижными купейными дверями. Стоит доверить исполнение работ по производству и размещению шкафа-купе специалистам. Выбор надежных алюминиевых профилей для передвижения створок обеспечивает долговечность.

Декоративная отделка

Для внутренней отделки элементов практикуется оклейка обоями или окрашивание деталей, применяются декоративные панели. Элегантные стеллажи с красивой посудой или витрины с сувенирами, книгами оборудуются подсветкой. Мелкие ячейки удачно выглядят на светлом фоне задней стенки. Витражи и открытые элементы способны визуально облегчить пространство под деревянной лестницей.

Внешнее полотно дверей декорируется до монтажа. Отделка из вагонки сочетается с деревянными ступенями. Ротанг и бамбук выбирают для создания этнического стиля или минимализма. В оформлении фасада часто применяются фотообои и термопленка с рисунком.

Зеркальные и стеклянные поверхности под металлической лестницей добавляют изящества помещению. Высокие шкафы с зеркалами, отделанными пескоструем или лазерной гравировкой, подчеркивают утонченную роскошь кованных перил. При выборе цветовой гаммы стоит учитывать сочетание отделки лестничных элементов и декор всего помещения. Верно подобранная фурнитура дополняет мебель и обеспечивает функциональность отдельных элементов.

В качестве итогов

Встроенный шкаф или комбинированная конструкция создают единый комплекс с внутренней лестницей дома или квартиры. Нестандартные решения играют роль в формировании дизайна, обеспечивают удобства владельцев жилья. Оригинальные предметы интерьера позволяют:

• рационально использовать пространство лестничной ниши;
• освободить комнаты от лишней громоздкой мебели;
• разделить помещение на отдельные зоны;
• удобно разместить крупные вещи и мелкие предметы;
• поддерживать порядок;
• создать завершенный индивидуальный образ помещения.

Встроенные под лестницей шкафы и стеллажи успешно применяются в городских многоуровневых квартирах, многоэтажных частных домах, на дачах.

Своими руками изготавливают простые варианты открытых шкафов и некоторые закрытые модели. Современные мебельные производства готовы принять заказ любой сложности, после тщательных замеров сконструировать мебель в точном соответствии с пожеланиями клиента.

Фотогалерея
