Замочные механизмы

Выбирая замок для межкомнатной или входной двери, надо понимать, что его механизм бывает:

• Цилиндровым;
• Ригельным;
• Сувальдным;
• Электромагнитным.

Каждая категория замка выделяется своими особенностями и недостатками.

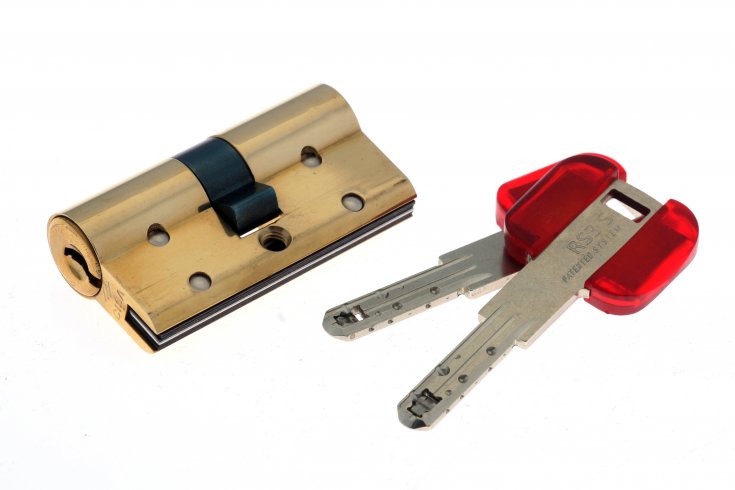

Цилиндровые замки

Внутри корпуса цилиндрового замка последовательно расположены небольшие цилиндры («личинки»), секреция которых вскрывается при контакте со штатным ключом. Остальные ключи не могут вскрыть цилиндровый замок, что делает последний надежным.

С другой стороны, патронный корпус тематического изделия легко высверлить. Поэтому его рекомендуется отделывать бронированными накладками. Кроме того, некоторые модели располагают шариками, которые противостоят высверливанию.

Общий вывод о цилиндровом замке такой:

• Прост в эксплуатации;
• Быстро устанавливается;
• Пригоден для ремонта.

svoimirykamicentr.ru

Как сделать дверной замок своими руками 👉 типы механизмов, схемы сборки – Первый дверной

Чтобы обезопасить дом от проникновения посторонних, на двери устанавливаются замки. Они бывают разных видов и типов, поэтому подобрать интересующую модель, с учетом ваших требований, не составит особого труда.

Классификация дверных замков

По степени защиты и по механизму открытия, замки можно разбить на такие группы:

• запоры – крючок, задвижка и т.д.;
• замки – механический, электромеханический, электромагнитный.

Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.

Из замков, имеющих механизм, простой вариант — механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, замок срабатывает и дверь открывается.

Для управления электромеханическими и электромагнитными устройствами используют электрический сигнал. Они допускают использования пульта для дистанционного открытия системы. Возможно использование считывания отпечатков пальцев или ладони, голосовое управление и т.д.

По варианту крепления замки бывают:

• накладные,
• врезные/встроенные,
• навесные.

Накладные менее практичные, поэтому их использование постепенно сходит на нет. Замок состоит из двух важных элементов: с одной стороны располагается секретный механизм и защелка, с другой стороны – ответная планка.

Дверные устройства врезного типа более практичны и популярны. Основная часть при креплении располагается в теле двери. Снаружи видно только замочную скважину, декоративная панель и ручка, для открывания двери. Ответная часть располагается аналогичным образом в дверной короб.

Замок встроенного типа более практичный. Он также располагается внутри дверного полотна, но с той лишь разницей, что он не врезается в него, а устанавливается в процессе изготовления двери. Отличительной чертой таких устройств считают наличие ригелей, которые могут располагаться не только в области замка, но и по всему периметру двери.

Навесной замок используется только для запирания хозяйственных построек. Потому что его использование на входных или межкомнатных дверях нецелесообразно.

Практически любой замок содержит одинаковый комплект элементов:

• личинки замка;
• выдвижных ригелей;
• ручки;
• фалевого язычка;
• накладной панели.

Отличительной чертой замков для межкомнатных дверей является отсутствие секретного механизма, в то время как дверные устройства на входные блоки без них не обходятся. Чем больше комбинаций секретки, тем надежнее запорное устройство.

Есть отдельные виды дверных конструкций, которые относятся в категорию взломоустойчивых. Открыть такой замок без родного ключа невозможно.

По типу запирающего механизма дверные устройства делятся на сувальдные и цилиндровые.

Замки можно как приобрести в специализированных магазинах или на строительном рынке, так и сделать на дверь своими руками. Для такого запора намного труднее подобрать ключ, он собирается из качественных элементов, и схему секретной части знает только разработчик.

Помимо этого, замки разделяются по области применения, в связи с чем они бывают:

• для входных дверей;
• для межкомнатных дверей.

Их устройство примерно одинаково, но отличия все же имеются, что позволяет разграничить устройства по назначению.

Механизм секретки

Личинка – основная часть замка. От ее надежности и секретности зависит сохранность личного имущества.

В зависимости от конструкции личинки бывают:

• цилиндровые;
• сувальдные;
• дисковые;
• ригельные;
• крестовые.

Для цилиндровых устройств характерно расположение секретного механизма в своеобразном цилиндре . Он состоит из нескольких штифтов, которые отвечают за открытие и закрытие замка. Для того чтобы отпереть такое устройство необходим ключ, со специальными насечками, которые при проворачивании ключа смешают штифты в определенное положение.

Более надежными считаются сувальдные типы. Это объясняется наличием специальных сувальд, которые приподнимаются до определенного уровня при движении ключа в замочной скважине.

Дисковое устройство менее надежное, но не менее популярное. Для отпирания такого механизма нужен ключ, в виде разрезанного пополам прута, с характерными насечками. При проворачивании такого ключа внутри замочной скважины, образуется своеобразный тоннель и поворачивание дисков, в результате чего происходит отпирание механизма.

Ригельные механизмы менее надежные, поэтому их используют очень редко. Принцип отпирания заключается в движении двух ригелей, которые оттягиваются друг от друга специальными ключами.

Личинка крестового типа самая ненадежная. Взломать замок этого типа можно имея в своем распоряжении крестовую отвертку.

Самодельный замок-щеколда

Принцип действия такой: в двери устанавливается болт (типа мебельного), который поворачивается с помощью шестигранного ключа. Болт проходит через всю толщину полотна. На обратной стороне створки находится рейка (щеколда), которая крепится к болту. Для этого на конце метиза выполнена плоская лыска. Ее выполняют с помощью надфиля. Рейка насаживается на лыску. Чтобы стальная пластина не спадала с болта, подпирают гайкой, которую навинчивают с одной и другой стороны щеколды.

Для запирания двери щеколда должна находиться в ответной планке.

Теперь, чтобы открыть дверь, в головку болта вставляют шестигранный ключ и поворачивают. Одновременно с поворотом болта поворачивается и щеколда.

Хитрость такой щеколды заключается в том, что трудно отыскать головку отпирающего болта на поверхности полотна.

Механический замок, сделанный своими руками

Такую задвижку можно изготовить своими руками. Она представляет собой металлическую пластину, которая имеет вид как на рисунке.

В створке выполняется отверстие малого размера (порядка 10 мм). Стержень ключа на конце имеет пластинку, которая может вращаться вокруг своей оси. Когда ключ просовывается в замочную скважину, пластинка со стержнем составляют единую прямую. На стержне меткой нанесен ограничитель, и ключ вставляется в скважину четко по этот ограничитель. Далее пластинка под собственным весом опускается и фиксируется в одной из прорезей на задвижке.

Чтобы при движении рейка не выпала, для нее устанавливается ограничитель или стопор, выполненный в виде упора и две поддерживающие скобы. Таким образом, с одной стороны ход рейки контролирует упор – ограничитель, с другой – она перемещается до первой скобы.

Открыть такую систему может только собственный ключ, изготовленный под этот замок, поскольку снаружи нельзя выяснить длину пластинки, присоединенной к стержню.

Электромеханическое дверное устройство

При запирании двери ригель, состоящий из штока и головки, входит в ответную планку, при этом связанная с ним пружина растягивается или взводится. Пружина соединена с катушкой или соленоидом. При отключении электричества пружина освобождается, и ригель втягивается внутрь замка.

Внимание! Если электроэнергия отсутствует, то замок можно открыть снаружи с помощью ключа, а изнутри дверь открывается с помощью специального рычажка или кнопки.

Электромагнитные дверные замки

Чтобы понять, как сделать магнитный замок своими руками, сначала рассмотрим его устройство.

Замок и его устройство

Основным элементом механизма является электромагнит, который представляет собой сердечник, выполненный из трансформаторной стали в форме буквы Ш. Такая сталь не обладает эффектом памяти и является магнитомягким материалом. Сердечник набирается из большого количества тонких пластинок или производится из цельной пластины.

Вокруг сердечника обмотка из медной проволоки, покрытой эмалью. Катушка имеет большое количество (до тысячи и более) витков. При прохождении электрического тока по обмотке в сердечнике создается электромагнитное поле, которое и управляет работой замка.

Однако со временем происходит ослабление механических характеристик двери из-за эффекта остаточной намагниченности. Для борьбы с ним используют эффект смены полярности напряжения при размагничивании замкового устройства. Однако в этом случае для открытия двери необходимо приложить усилие.

Благодаря отсутствию подвижных деталей, замок имеет длительный срок эксплуатации.

Поскольку для изготовления деталей замка используется малолегированная сталь, которая легко подвергается коррозии, то их необходимо защитить. Для защиты используют лакирование, цинкование или никелирование.

Основным параметром замка является сила удержания двери. Для увеличения усилия, которое применяется для удержания двери, возможна установка нескольких запоров. Эта величина зависит от материала, из которого изготовлен сердечник и якорь, силы тока и количества витков в обмотке катушки. Выполняются накладного типа.

Электромагнитные или электромеханические замки устанавливаются на противопожарные двери, входные конструкции в подъездах и т.д.

Типы электромагнитных замков

В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.

Для замков удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.

Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.

Сдвиговые замки устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.

Собираем электромагнитный замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок, используя свой опыт, который бы открывался с помощью пульта, необходимо:

• Кнопочная врезная панель.
• Блок питания.
• Электромагнитные реле. Если открывать собираемся четырехзначным кодом, то используем минимум 5 реле.
• Сам замок.
• Кнопка для открывания двери изнутри.
• Геркон и электромагнит.

Кнопочную панель, например, модель КБД-10В, можно приобрести на рынке.

Таким образом, своими руками можно собрать замок любого типа. И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Как сделать замок из картона своими руками + фото и шаблоны

Вот я и наконец-то добралась до картона, чтобы что-нибудь из него смастерить. Вернее, впервые я за него взялась, когда Кириллу не было еще и двух лет (сейчас 2,6) и сделала парковку. Душевно так, двухэтажную, с гаражом, с разметкой и знаками, обозначив парковочные места цветной бумагой под цвет машинок. Чтобы приятное с полезным – играть в машинки и одновременно учить цвета. Фото не сохранились, т.к. парковка не прожила и двух дней. Кирилл сел на нее, а потом весело пинал ножкой… Опыты с картоном были отложены до лучших времен.

Лучшие времена, как мне показалось, наступили. Я перелопатила кучу сайтов, нашла туеву тучу самодельных замков из картона (фото некоторых, самых осуществимых будут ниже). Перед некоторыми мастерами просто хочется снять шляпу – до чего же люди талантливые! Однако для себя я решила особо не заморачиваться, печальный опыт с парковкой так и не выходил из памяти. Я решила сделать что-нибудь простенькое, чтобы не было жалко, если творение проживет два дня.

Содержание статьи:

Простые замки из картона своими руками

Я решила повторить вот эти две идеи замков. Один, как вы видите, сделан из двух кусков картона, а другой из цельной коробки.

Вот что у меня получилось

Слава Богу, Кирилл заинтересовался и играет с замками по назначению. А еще замок-коробка, отличное решение, куда можно вечером свалить все многочисленные мелкие игрушки. Делает это, кстати, сам Кирилл перед сном: «Кирюша, звери и солдатики устали. Сложи их в замок. Пора им спать и тебе уже пора спать». Ура, так что можно браться за картон!

Работа над ошибками:

• Я делала все достаточно неаккуратно. На глаз.
• Лучше всего замок красить в желтый, кирпичный или в светло-серый цвет, т.к. на темном фоне элементы декора плохо смотрятся.
• Гербы лучше выбирать те, что представляют собой щит – без лишних мелких деталей, т.к. опять же не смотрится, и вы устанете вырезать.

Фото замков из картона

Бонус

Геральдика

Ракета из картона

Корабль из картона

yaninblog.ru

Небольшой замок своими руками — dizainlandshafta.ru

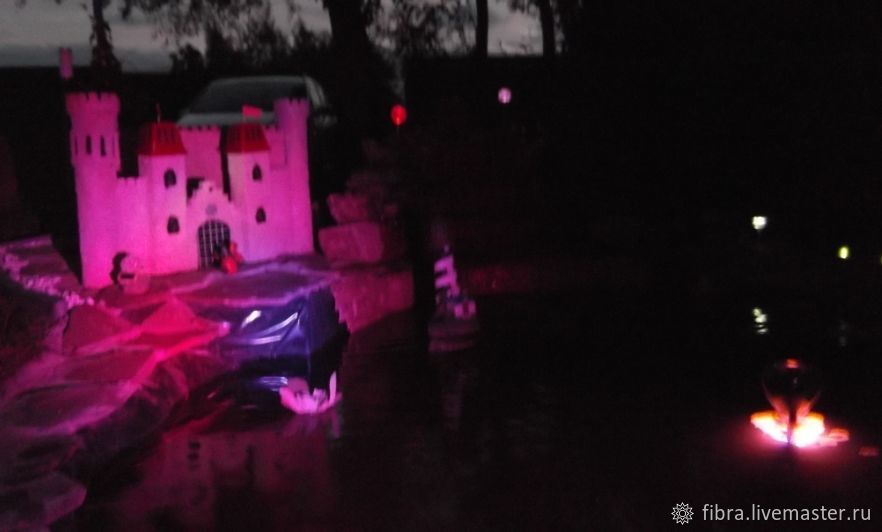

Порой так хочется удивить окружающих чем-то диковинным. Замок своими руками на даче — это образ из сказки, который покоряет своим изяществом и в то же время простотой. Миниатюрное строение создает романтический настрой даже у взрослых, не говоря уже о детях.

Рисунок 1. Декоративный замок из камня станет прекрасным дополнением к рокарию или альпийской горке.

Небольшой замок, построенный своими руками, в настоящее время входит в представление о дизайне загородного участка. Различные проекты замков прекрасно вписываются в европейский стиль благоустройства территории частного владения. Миниатюрное сооружение может стать центром детской площадки, а может просто подчеркнуть романтичность натуры обитателей дачи.

Особенности мини-замков

Из остатков бетона, шпатлевки, краски и досок можно смастерить небольшой замок.

Мини-замок на даче представляет собой малую архитектурную форму благоустройства дачи или другой загородной территории. Основные задачи постройки — усиление эстетического восприятия и подчеркивание определенного стиля оформления.

Часто такой элемент служит детским аттракционом. Замки можно сделать в виде точной копии известных исторических сооружений рыцарских времен или построить по специально разработанному плану.

По размещению мини-замок часто становится отдельным элементом дизайна дачи, построенным на специально отведенном для этого участке, но чаще он используется как элемент композиции, входя в состав цветника, фонтана, родника, детской площадки.

Различаться постройки могут и по техническому решению — простые (только сама постройка) и сложные, включающие специальную разноцветную подсветку (а то и светомузыку) с элементами электроники.

Строительный материал

Строительство замков может производиться из самых разных строительных материалов, а также подручных средств. Широкое распространение находят строения разного размера из камней, причем могут применяться как облагороженные (мрамор, гранит), так и дикие, натуральные камни (например, галька). Закрепление такого стройматериала производится обычно с помощью цементного раствора, но иногда используются глинистые, известковые или гипсовые составы, а также стандартные строительные смеси.

Фонари вдоль тротуара можно задекорировать в виде башни.

Многие декоративные замки возводятся путем заливки бетоном. Для осуществления таких проектов монтируются небольшие опалубки. Главное преимущество бетонных строений — долговечность, прочность, влагостойкость и пожарная безопасность. При небольших размерах домиков армирование бетона необязательно, а для крупных фигур можно применить армирующую сетку.

Трудно обойтись при создании малой архитектуры без древесины. Деревянные детали легко обрабатываются, им можно придать любую форму. Затрудняет применение необходимость обработки антисептиком. Многие замковые элементы приходится выполнять из листового металла, придавая ему цилиндрическую или конусную форму.

В качестве строительного материала находит применение пенопласт. Этот материал с плотной структурой при разрезании становится маленькими кирпичиками для возведения строения или блоками, образующими целую стену. Можно применить пластик разного типа и размера. Широко используются разные подручные средства — бутылки, обрезки труб, детали старых бытовых приборов и т.д. Трудно перечислить все материалы, которые используются при строительстве, все зависит от фантазии исполнителя.

Конструктивные элементы

Настоящие замки возводились в разное время и потому имели несколько отличающийся стиль. Чаще всего понятие замковой архитектуры ассоциируется с готическим стилем, характеризующимся различными шпилями и заостренными крышами. При всем многообразии стилей можно выделить характерные конструктивные элементы замков:

Рисунок 2. Внутри стен замка можно разместить цветочную клумбу.

1. Холм и ров: замки возводились с использованием естественной защиты — возвышенности (холм, гора) и окружались рвом с водой или без нее.
2. Внутренний двор: защищенный участок внутри крепостной стены, часто с хозяйственными постройками и жилищами для стражи и слуг.
3. Донжон: центральная башня замка для проживания хозяина — крепость внутри крепости; форма донжона была различной — четырехугольная (Англия), круглая, многоугольная, неправильной формы.
4. Крепостная стена: высокая стена с зубцами наверху для укрытия воинов и с бойницами.
5. Защитные башни: аналогично стене имели зубцы и бойницы, чаще всего были круглыми, но использовались и квадратные формы, обязательно располагались по углам стены и в средней части.
6. Ворота: для усиления охраны снабжались сторожевыми башенками, вход обычно перекрывался аркой, обязательный элемент — подъемный мост.

Сама планировка замочной территории зависела от рельефа местности и имела треугольную, прямоугольную или многоугольную форму. В ряде стран (например, в Германии) распространенной была круговая планировка с центральным внутренним двором без четко выделенного донжона.

Необходимые инструменты

При строительстве замка своими руками потребуется следующий инструмент:

Рисунок 3. Эскиз замка-клумбы.

• ножовка;
• ножовка по металлу;
• нож;
• ножницы по металлу;
• электрический лобзик;
• напильник;
• стамеска;
• шпатель;
• мастерок;
• молоток;
• шлифовальная машина;
• рубанок;
• шкурка наждачная;
• линейка;
• рулетка;
• лопата;
• тиски;
• электродрель.

Особенности изготовления

Строительство замка своими руками начинается с прорисовки плана строения и отдельных его деталей.

План может быть уменьшенной копией известного реального сооружения или полностью выдуманным авторским решением.

Рисунок 4. Для оформления башен замка можно использовать шпатлевку и краску.

Затем расчищается место установки, обеспечиваются возвышенное расположение (холм) и имитация защитного рва.

Каменный замок. На рис. 1 приведен пример простого каменного замка авторского проекта. Для строительства башен вертикально устанавливаются три отрезка металлической или пластиковой трубы диаметром порядка 6-7 см, вокруг них укладывается и соединяется цементным раствором галька. Сверху устанавливаются конусы из жести. Внутри башен после извлечения труб помещается коричневая темная пластиковая бутылка, которая декорирует окна-бойницы.

В случае когда замковая архитектура вписывается в общий дизайн, характерные каменные элементы совмещаются с другими дизайнерскими решениями. На рис. 2 показан замок-клумба.

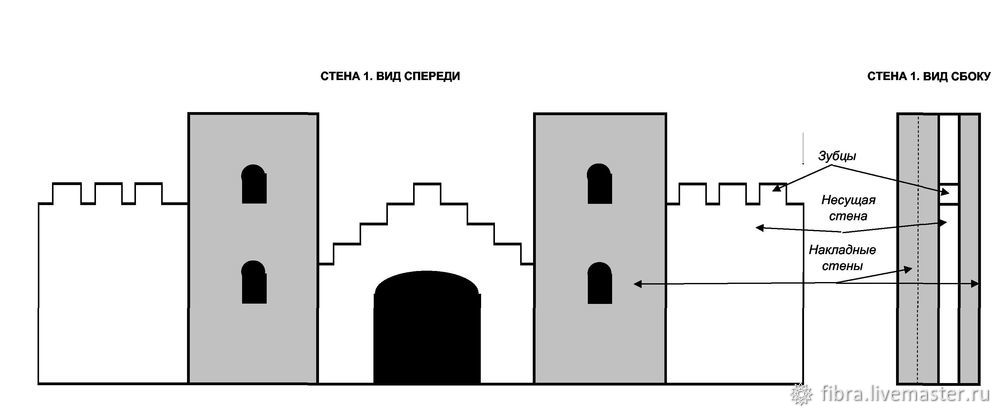

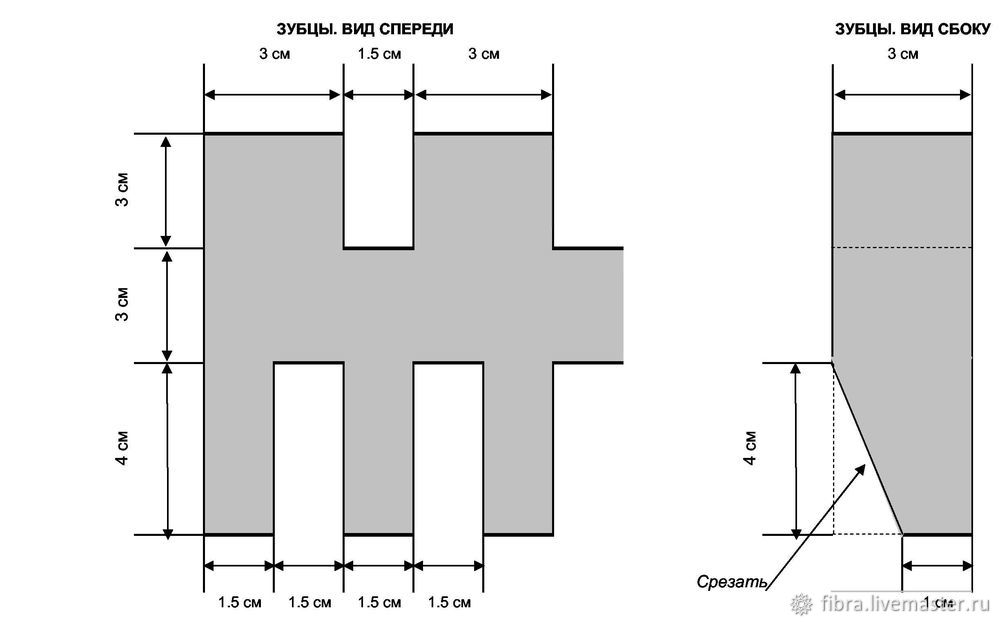

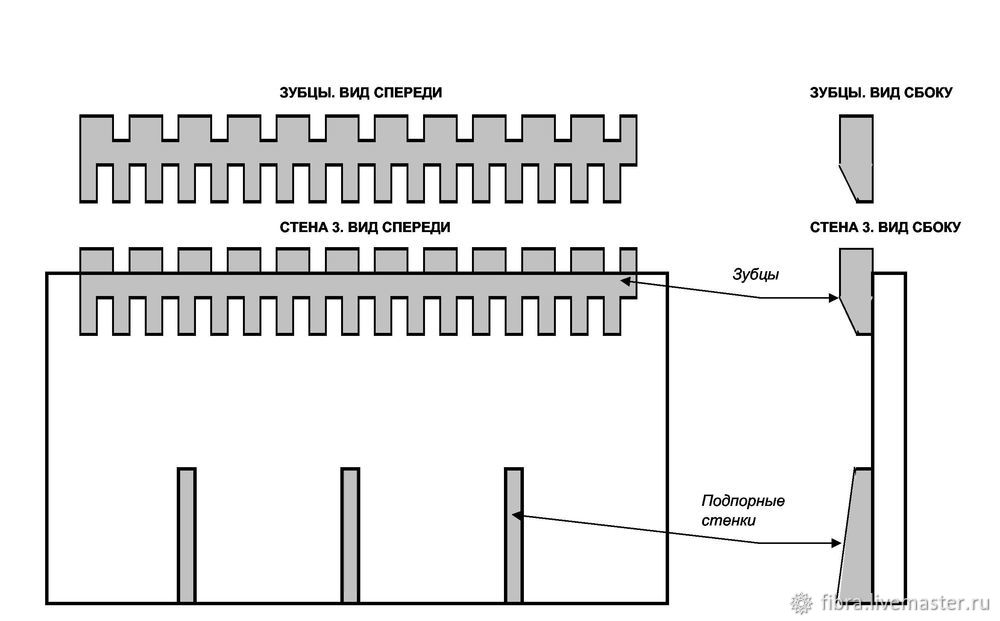

Крепостная стена. Одним из самых простых способов строительства крепостной стены является использование листов плотного пенопласта. На рис. 3 приведена схема такой стены с башнями. Применяется пенопласт толщиной 3-5 см, из которого вырезаются нужные формы с зубцами. Башни формируются из дополнительно закрепленных отрезков пенопласта. Сверху на башнях можно сделать крышу из цветочных кашпо. Аналогичные конструкции можно сделать из бетона, предварительно установив опалубку.

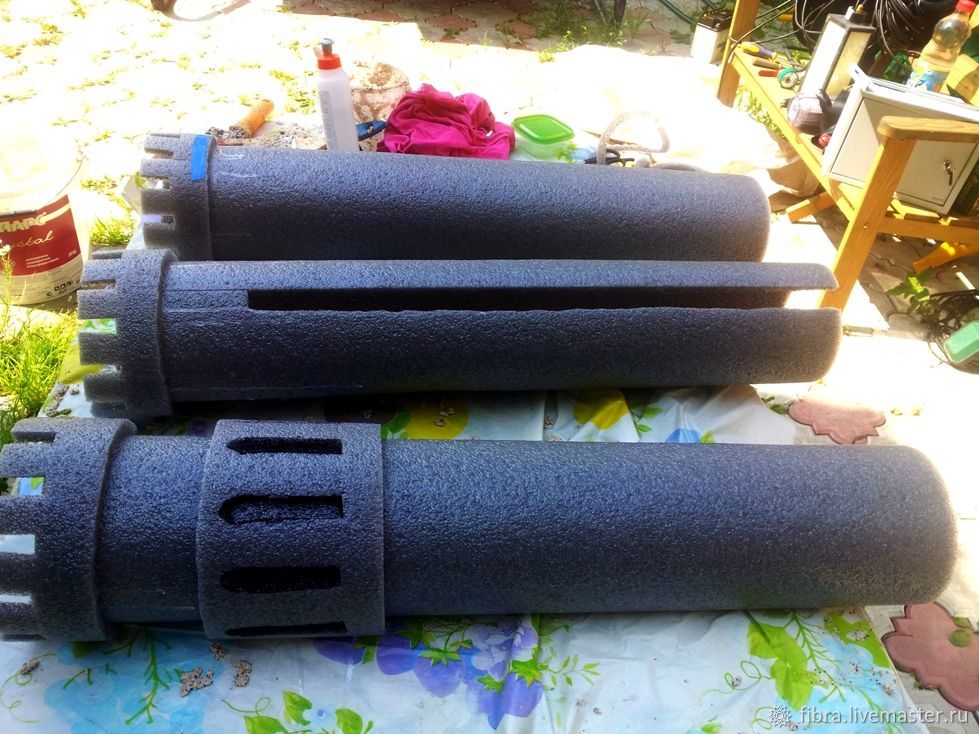

Башни и донжоны. Для строительства башен можно использовать пенопласт для утепления труб, трубный утеплитель пенолин диаметром 11 см, пластиковые трубы, асбестоцементные трубы и т.д. Декорирующие элементы крепятся с помощью водостойкого клея. Зубцы и бойницы вырезаются аккуратно ножом.

При изготовлении башен или донжона круглой формы из бетона в качестве опалубки можно использовать пластиковые бутылки разного диаметра (наружный слой), а внутри — любой стержень. Толщина бетонной стенки должна составлять не менее 3 см.

Декорирование замков

Для обеспечения эстетического восприятия построенное сооружение следует максимально облагородить — покрасить с использованием ярких акриловых красок; закрепить накладные резные элементы, установить гербы, флаги, вымпелы, другие символы рыцарства. На рис. 4 показан пример оформления башен.

При необходимости стены строения покрываются финишной фасадной штукатуркой.

dizainlandshafta.ru

Невскрываемый замок невидимка своими руками

У нас пополнение раздела полезных самоделок для дома:  невскрываемый замок невидимка своими руками.

Вскрывать механический замок любой сложности воры научились давно. С кодовым замком сложнее, но способы обойти все его секреты находят.

Однако открыть замок можно, только если известно место расположения отпирающего устройства, например замочной скважины, кнопочного пульта двери и.т.д.

Понимая это, были разработаны замки- невидимки без замочной скважины и ключей, где отпирающие устройства выполнены в виде радио- брелков   кодовых или инфракрасных, GPS радиотелефонов и др.

Казалось – бы, открыть такой замок невозможно. Однако открывают.

Например, сканируют код брелков специальными устройствами. Научились делать все, даже банкоматы обкрадывают, считывая код банковской карты.

Во всех этих системах  общий недостаток: устройство (ключ, брелок и.др.) сосредоточено в одном месте, определив которое, вор вскрывает замок.

Подобрать ключ для него не проблема, подобрать код тоже, брелок можно сканировать.

Предлагаемый замок отличается от известных тем, что отпирающие элементы замка (в дальнейшем — ключи) разнесены, многократно дублированы и замок может быть открыт только при активации всех   ключей.

Так как ключи могут быть разнесены на значительное расстояние, этот замок особенно удобен для дачных приусадебных участков, где чаще всего промышляют воры.

Один из ключей можно расположить, например, в отдельно стоящем туалете. Никому и в голову не придет, что, посетив туалет, человек открыл дом.

С трудом представляю, как можно открыть такой замок, не зная количества, принципа действия разнесенных ключей и их места расположения тем более что и сам замок с внешней стороны двери не виден.

Конструкция и принцип действия

Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42  12в. 2500 об/мин, который связан винтом 5 с ригелем 3.

Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.

Замок закрывается и открывается просто щелчком.

На ригеле имеется кольцевая проточка, в которую при его перемещении западают шарики 8. Шарики служат передаточным звеном между ригелем и микропереключателями  6 и 7. Микропереключатели предназначены для остановки двигателя. Когда очередной шарик попадает в проточку, соответствующий переключатель выключает двигатель. Расстояние между выключателями определяет ход ригеля. Штифт 4 предотвращает вращение ригеля.

  Рис.1

Электрическая схема

Схема управления замком показана на рис.2. Замок в открытом состоянии как на рисунке 1.

Обозначения:  Р — реле 12в. с двумя перекидными контактами кР1 и кР2.  Звонковая кнопка К5. Микровыключатели  К2 и К3 работающие в противофазе. Когда один включен, второй выключен.

Электромотор М. Тумблер К4. Геркон ГК. Блокировочный контакт К1. Питание схемы – аккумулятор 12в.

тест

Закрытие замка

Чтобы закрыть замок надо плотно прикрыть дверь. При этом ранее разомкнутый, блокировочный контакт К1 замыкается (рис.3)

Рис.3

Контакт К1, это две металлические пластины, закрепленные на двери и одна замыкающая на косяке двери. (Рис.4).

Контакт предотвращает возможность закрытия замка с открытой или не плотно прикрытой дверью. После закрытия двери нужно нажать кнопку К5, расположенную на наружной стороне двери. При этом срабатывает реле Р, перебрасывает контакты КР1 и КР2 в положение, показанное на рисунке 3 и включает двигатель М.

Через одну- две секунды двигатель переместит ригель, в положение,  показанное на рисунке 5, и разомкнет контакт К3. Реле Р будет обесточено, контакты КР1 и КР2 займут нейтральное положение и отключат двигатель. Рис.6. Замок будет закрыт.

Рис. 5

После закрытия замка кнопка 5 отключена контактом К3. Любые манипуляции с этой кнопкой, что может заинтересовать вора, длительные нажатия или даже обрыв проводов не помешают открыть замок и устранить повреждения.

Рис.6

Открытие замка

Чтобы открыть замок, нужно соединить (закоротить) точки схемы А и Б (Рис.7).

Рис.7

Сделать можно это различными способами. Например, включить контакт тумблера К4 и поднести магнит к геркону ГК. (Рис.7).

Геркон можно спрятать под обшивкой двери. Или в качестве К4 использовать обычный патрон осветительной лампы. Если ввернуть лампу- цепь замкнется. Вариантов много. Здесь широкое поле для фантазии. Важно только одно. Надо разнести подальше ключи (последовательно соединенные элементы) и по возможности их замаскировать.

Фаза открытия замка показана на рисунке 7. После включения двигателя, переместившийся в открытое состояние ригель  (Рис.1), разомкнет контакт К2 и отключит мотор.

Рис.8

Теперь можно открыть дверь, разомкнув контакт К1. Схема вернулась в начальное состояние (Рис.2).Прикрыв дверь и нажав К5, можно снова закрыть дверь по описанному выше алгоритму.

Примечание

Для правильной работы замка направление вращения двигателя должно быть согласовано с направлением резьбы винта 5. Для правой резьбы, в фазе открытия замка, двигатель должен вращаться против часовой стрелки, если смотреть на него со стороны вала.

При этом ригель должен перемещаться на открытие, то есть вдвигаться в замок.

Аккумулятор может быть заменен тремя батарейками по 4,5 в., так как при работе замка он включается всего на несколько секунд при токе потребления Iхх = 0,05А.  Iпуск = 0,92 А.

Чтобы попасть в дом при обрыве в последовательной цепи ключей, дополнительно установите аварийный ключ. Выведете от точек А и Б два провода, замаскируйте их, даже забейте место вывода какой — нибудь планкой, чтобы не было искушения самому
пользоваться этим ключом. В случае аварии замкните оба провода.

Замок откроется.

Автор статьи “Невскрываемый замок невидимка своими руками”  Георгий Меньшиков

Смотрите так же:

samodelka.info
